使用説明書 ST121UTPEP StarTech.com

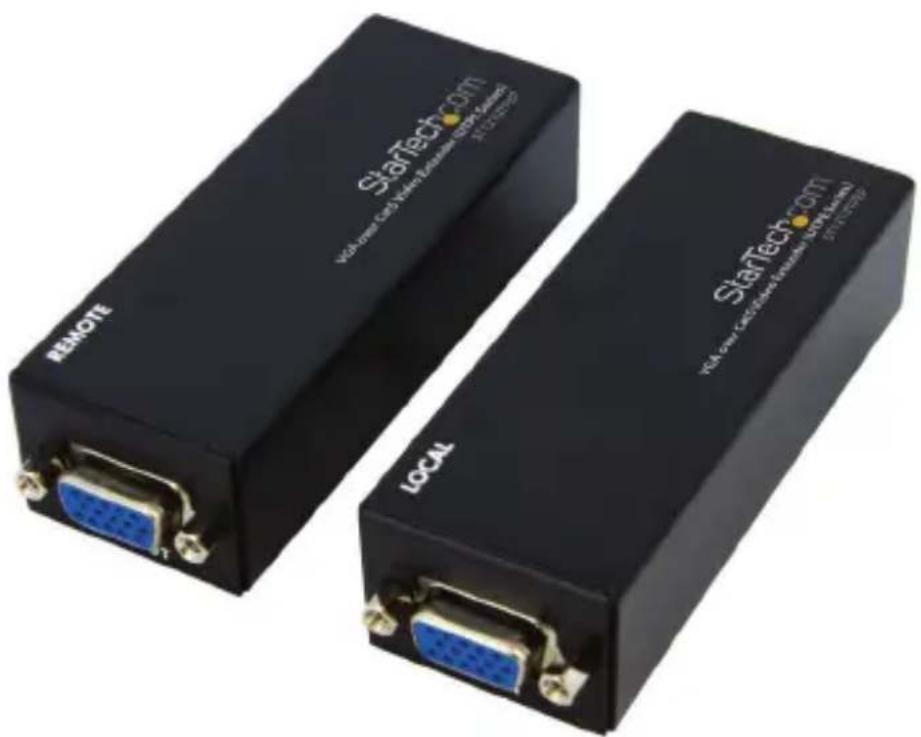

Cat5対応VGAビデオディスプレイ・エクステンダー 延長器セット（最大80m延長）

ST121UTPEP

*実際の製品は写真と異なる場合があります。

最新の情報はwww.startech.comでご確認ください

FCC準拠ステートメント

本製品はFCC規則パート15のBクラスデジタルデバイスに対する制限を遵守しているかを確認する試験にて、その準拠が証明されています。これらの制限は、住居環境に設置された場合に有害な干渉から合理的に保護するために設計されています。本製品は無線周波数エネルギーを発生、使用、放出し、指示に従って取り付けられ、使用されなかったは、無線通信に有害な干渉を与える可能性があります。一方、特定の取り付け状況では干渉が起きないという保証を致しかねます。本製品がラジオやテレビ電波の受信に有害な干渉を発生する場合（干渉の有無は、製品の電源を一度切り、改めて電源を入れることで確認できます）、次のいずれかまたは複数の方法を試すことにより、干渉を是正するとをお勧めします：

• 受信アンテナの向きを変えるか、場所を変える。
• 製品と受信アンテナの距離を離す。
• 受信アンテナが接続されているコンセントとは異なる回路を使うコンセントに本製品を接続する。
• 販売店か実績のあるラジオ/テレビ技術者に問い合わせる。

商標、登録商標、その他法律で保護されている名称やシンボルの使用

本書は第三者の商標、登録商標、その他法律で保護されている名称やシンボルをウェアサイト上で使用する場合がありますが、これらは一切StarTech.comとは関係がありました。これらの使用は、お客様に製品内容を説明する目的でのみ行われており、StarTech.comによる当該製品やサービスの保証や、これら第三者による本書に記載される商品への保証を意味するものではありません。本書で直接的に肯定する表現があったとしても、StarTech.comは、本書で使用されるすべての商標、登録商標、サービスマーク、その法律で保護される名称やシンボルは、それぞれの所有者に帰属することをここに認めます。

目次

はじめに....1

付属品 …… 1

システム要件....1

インストール手順 ....1

ハードウェアインストール手順……1

レシーバーユニット / トランスミッターユニット ......2

距離と解像度....2

仕様 ....3

技術サポート....4

保証に関する情報……4

はじめに

付属品

• 1 x VGAビデオエクステンダートランスミッターユニット
• 1 x VGAビデオエクステンダーレシーバーユニット
• 1x電源アダプタ
• 1x取り付けネジ
• 1x 取扱説明書

システム要件

• ビデオソースに搭載されているVGA対応出力ポート
• VGA対応モニタ / ディスプレイ機器
• VGA オス / オス ケーブル（ビデオソースとディスプレイ機器の接続用）
• トランスミッターまたはレシーバー設置場所で利用可能なAC電源コンセント

インストール手順

ハードウェアインストール手順

1. パソコンとリモートディスプレイの電源を切ります。
2. 標準VGA（DE-15）（オス - オス）ケーブルを使って、ST121UTPEPトランスミッターユニ「VGA入力」コネクタとパソコンのビデオカードを接続します。
3. Cat5eストレートケーブルで、ST121UTPEPトランスミッターユニットとST121UTPEPレシバーユニットを接続します。
4. 標準VGA（DE-15）（オス - オス）ケーブルを使って、ST121UTPEPレシーバーユニットの出力」コネクタとモニタ/ディスプレイを接続します。
5. 電源アダプタとトランスミッターユニットまたはレシーバーユニット（いずれか便利な方接続します。両方のユニットに電源を接続する必要はありません。
6. モニタとパソコンの電源を入れます。

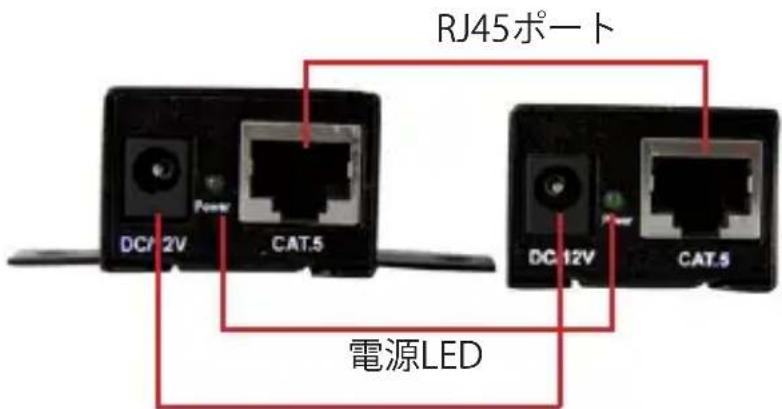

レシーバーユニット/トランスミッターユニット

インストール用

ブラケット

RJ45ポート DC/12V Power CAT.5 DC/12V CAT.5 電源LED

電源コネクタ

距離と解像度

コネクタ (トランスミッター ユ ニット)	1 x DE-15 VGA (メス)
	1 x RJ45 イーサネット (メス)
	1 x DC電源コネクタ
コネクタ (レシー バーユニット)	1 x DE-15 VGA (メス)
	1 x RJ45 イーサネット (メス)
	1 x DC電源コネクタ
最大表示解像度	1920x1200 (50 m)
最大ケーブル長	80 m
動作温度	0°C~70°C
保管温度	-20°C~85°C
外形寸法 (長さ×奥行き×高さ)	100.0 mm x 138.0mm x 25.0 mm
重量	トランスミッター: 135 g
	レシーバー: 140 g

技術サポート

SStarTech.comの永久無料技術サポートは、お買い上げいただいたお客様に安心して製品をお使いいただきたいという願いから業界屈指のソリューションを提供しております。お使いの製品についてヘルプが必要な場合は、http://jp.startech.com/Supportまでアクセスしてください。当社では、お客様をサポートするためのオンラインツールやユーザーマニュアル、および、ダウンロード可能な資料をご用意しております。

ドライバやソフトウェアに関する最新情報はhttp://jp.startech.com/Downloadsでご確認ください。

保証に関する情報

本製品には2年間保証が付いています。

また、StarTech.comは、資材や製造工程での欠陥に起因する商品を、新品購入日から、記載されている期間保証します。この期間中、これら商品は修理のために返品されるか、当社の数量にて相当品と交換いたします。保証で適用されるのは、部品代と人件費のみです。StarTech.comは商品の誤用、乱雑な取り扱い、改造、その他通常の摩耗や破損に起因する欠陥や損傷に対して保証いたしかねます。

責任制限

StarTech.com Ltd. やStarTech.com USA LLP（またはその役員、幹部、従業員、または、商品の使用に起因または関連するいかなる損害（直接的、間接的、特別、懲罰的、偶発的派生的、その他を問わず）、利益損失、事業機会損失、金銭的損失に対し、当該商品に対して払われた金額を超えた一切の責任を負いかねます。一部の州では、偶発的または派生的損害に対する免責または限定的保証を認めていません。これらの法律が適用される場合は、本書に記載される責任制限や免責規定が適用されない場合があります。
