使用説明書 JF-NUF166A HAIER

この冷凍庫は、地球温暖化への影響が極めて少ないノンフロン冷媒(R600a)を採用しています。

ノンフロン冷媒(R600a)は天然ガスの種で可燃性ですが、冷媒回路に密閉されていますので、通常はもね出すことはありません。

※従来の冷媒に使用しているフロン(R134a)は地球温暖化係数が大きいものの、日本では家電リサイクル法に基づき、冷蔵庫リサイクル処理時に全台数の冷媒を回収して、地球温暖化への影響を防いています。

廃棄時にご注意ください

2001 年4月より施行されている家電リサイクル法(2004 年4月より冷凍面の同一区分として冷凍面が加わりました)では、お客様がご使用消みの冷凍面を廃棄する場合、収集・運搬料金と両商品化等の料金をお支払いいただき、対象品を販売店や市町村に適正に引張渡すことが求められています。

お客様メモ（後日のために、記入されると便利です）

お買い上げ日	年 月 日	品番	JF - NUF136A / JF - NUF166
販売店名			☎( ) —
お客様ご相談窓口			☎( ) —

ハイアールジャパンセールス株式会社 T542-0012 大阪市中央区谷町9丁目1巻22号 NK谷町ビル7F
09.03

取扱説明書

ハイアール

ノンフロン冷凍庫 家庭用

品番 JF-NUF136A

JF-NUF166A

• このたびはお買上げいただきまことにありがとうございます。
• ご使用になる前に必ずこの取扱説明書をよくお読みいただき正しくご使用ください。
• お読みになった後は「保証書とともに大切に保管していただき取扱いが不明な場合や不具合が生じたときにお役立てください。

も・く・じ

お手入れ.... 9・10 お手入れのしかた

こんなときには…… 1 11

塗装面に傷が付いたときは/停電したときは

電源プラグを抜いたときは

長期間使用しないときは/廃棄処分するときは

故障かなと思ったら…… 12

仕様.... 13

仕様: 冷凍率の性能について

アフターサービスについて…… 14

●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●

- この製品は日本国内用に設計されていますので、

日本国外では使用できません。

FOR USE IN JAPAN ONLY.

安全上のご注意

※ご使用になる前に、この安全上のご注意をよくお読みのうえ、正しくお使いください。 ※お読みになった後は、次にお使いになる場合にすぐ見られるところへ大切に保管してください。

表示について

ここに表示している「安全上のご注意」は、 あなたや他の人への危害や損害を未然に防止するためのものです。

『警告』注意の2つに大別してお知らせしています。いずれも安全に関する重要な内容ですので、必ず守ってください。

取り扱いを誤ると死亡、または重傷などを負う可能性が想定される内容を表示。

取り扱いを抜ると傷害を負う可能性、または物的損害のみが発生すると想定される内容を表示。

■ 表示の例

お守りいただく内容の種類を、絵記号で区分し説明しています。下記はその一例です。

△記号は、「警告や注意を促す」内容のものです。図の中や近くに具体的な注意内容（左図の場合は感電注意）を示します。

◎記号は、してはいけない「禁止」内容のものです。図の中や近くに具体的な禁止内容（左図の場合は分解禁止）を示します。

● 記号は、必ず実行していただく「強制」内容のものです。図の中や近くに具体的な指示内容（左図の場合は資源プラグをコンセントから抜く）を示します。

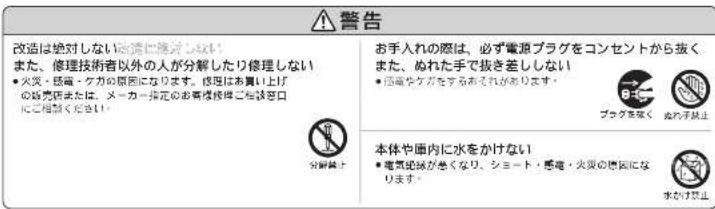

警告

改造は絶対しない また、修理技術者以外の人が分解したり修理しない

- 火災・感電・ケガの原因になります。修理はお買い上げの販売店または、メーカー指定のお客様修理ご相談窓口にご相談ください。

引火しやすいものは、入れない

接着剤・エーテル・ベンジン・アルコール・LPガス・薬品などの揮発性、引火性のあるものは貯蔵しないでください。爆発する危険性があります。

引文物辑上

ドアにぶら下がったり、乗ったりしない

- 冷凍血が倒れたり、ドアがはずれたり、手をはさんたりしてケガをする原因になります。

上に重いものを置かない

- ドアの周囲で落下し、ケガをする原因になります。

警告

湿気の多いところや、水のかかるところへは据え付けない

- 絶縁劣化により、盛電・漏電火災の原因になります。

水場での使用

本体や床内に水をかけない本体や床内に水を

- 電気絶縁が悪くなりショート・感電・火災の原因になります。

求が行禁止

上に水など液体の入った容器を置かない

- こばれた水などで電気絶縁が悪くなり、感電・満電火災のおそれがあります。

可燃性スプレーを近くで使わない可燃性ス

- 引火して、火災の原因になります。

アースを確実におこなう

- 故障や漏電のときに感電するおそれがあります。アースの取り付けはお良い上げの販売店にご相談ください。

火気を近付けない火熱を逆性を守ろう

- 火気を近付けたり、火のついたロウソク・たばこ・蚊取り線香・熱いやカンなどを置かないでください。火災や変形の原因になります。

火気禁止

ガス漏れがあったときには、冷凍庫やコンセントには手を触れず、窓を開けてよく換気をする

- 引火災発し、火災・やけどの原因になります。

指員をする

定格15A以上のコンセントを単独で使用する

- 他の器具と併用した場合、分岐コンセント部が異常発熱して発火の原因になります

近

コンセントを単位で

交流100V以外では、使用しない

- 火災の原因になります。

警告

電源プラグやコードが傷んだり、コンセントの差し込みがゆるいときは使用しない

- 傷んだまま使用すると、感電・ショート・火災の原因になります

濡れた手で電源プラグを抜き差ししない

- 感電やケガをするおそれがあります。

電源プラグを本体で押し付けない

- 電源プラグが傷つき、過熱・火災の原因になります。

電源プラグが下向きになるように差し込む

- 逆に差し込むと、コードに無理がかかり、感電・発火の原因になります。

お手入れの際は、必ず電源プラグをコンセントから抜く

- 感電するおそれがあります。

電源プラグの刃及び刃の取付面にホコリが付着している場合はよく拭く

- 火災の原因になります。

ホコリを取り除く

電源コードは束ねたり、引っ張ったり、重いものを載せたり、加熱したり、加工したりしない

- 電源コードが破損し、感電・ショート・火災の原因になります。

注：

廃棄処分するときは、ドアバッキンを外すまた、幼児が遊ぶ場所に放置しない

- 幼児が閉じこめられると危険です。

ハタキンを外す

地震などによる転倒防止の処置をする地震な

- 振動により冷凍庫が転倒し、ケガの原因になります。

制示

異常時(こげ・臭い等)は、運転を中止して電源プラグを抜き、お買い上げの販売店または、お客様相談窓口にご相談ください

- 異常のまま運転を続けると、故障感電・火災の原因になります。

プラグを死く

注意

床が丈夫で水平なところに据え付ける床が丈夫

- 不安定なところに据え付けると、転倒してケガをする原因になります

水平に捜え付け

ビン類を入れない

- 中身が凍って割れ、ケガをする原因になります。

冷凍室内の食品や容器(特に金属製のもの)を、濡れた手で触れない

- 低温のため、凍傷になるおそれがあります。

におったり、変色した食品は食べない

- 食中毒や病気の原因になります

腐殖食品饮食禁止

医薬品や学術資料などは入れない

- 家庭用冷凍庫では、温度管理の厳しいものは保存できません。

食品は棚より前に出さない食品は棚

- ビン類などが引っかかって落下し、ケガをする因になります

冷凍庫の底面に手を入れない

- 鉄板などで、ケガをする原因になります

電源プラグを抜いたときは、すぐに差し込まない

- 電源プラグを抜いたときやブレーカーが切れたときは5分以上待ってから差し込んでください。すぐに差し込むと圧縮機に負担がかかり故障の原因になります。

長期間ご使用にならない場合は、安全のため電源プラグをコンセントから抜く

- 絶縁劣化による感電・満電火災の原因になります。

電源プラグを抜くときは、コードを持たずにプラグを持って抜く

- コードを引っ張ると、コードが破損し 感震・ショート火災の原因になり

ます

冷凍庫を運搬するときは、背面上部のコーナーと前面底部を持って運搬する

- 他のところを持つと、手が滑ってケガの原因になります。

背面下部の機械部分(圧縮機など)に、手を触れない

運転中・停止直後は高温のため、やけどのおそれがあります。

据え付け

据え付けについて据え付けについて

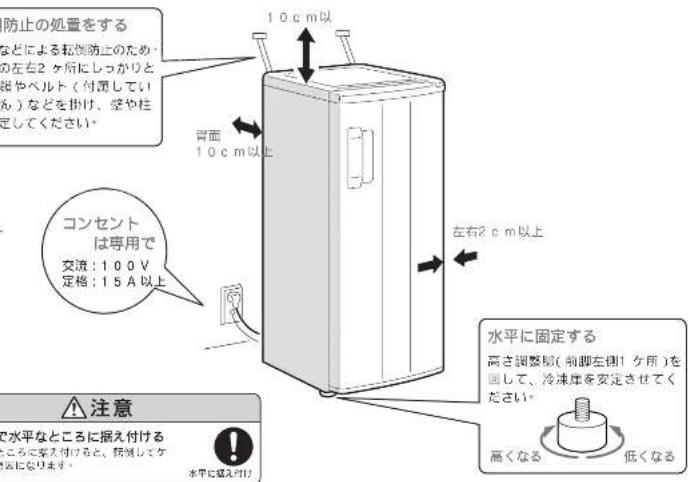

据え付け場所

• 床が丈夫で水平なところ
  じゅうたん・置・塩化ビニール製の床材は、冷蔵庫底面の熱により変色することがありますので下に丈夫な板を敷いてください。
• 熱気・湿気の少ないところ 直射日光が当たるところ、発熱器具（コンロ・ストーブなど）の近くは冷却力が低下します。
• 周囲にすき問をあける

図のように冷囲圧の周囲にすき聞をあけて、放熱を良くしてください。放熱が悪いと冷却力が低下し電気代のムダ等、非効率的です

警告

電源プラグを本体で押し付けない

- 假つき、過熱・火災の原因になります

单位

湿気の多いところや、水のかかるところへは据え付けない

- 建築劣化により、高電・溝電火災の原因になります。

水道での使用禁止

地震などによる転倒防止の処置をする - 抵動により冷蔵渾が悪倒し、ケガの原因になります。

注意

床が丈夫で水平なところに据え付ける - 不安定なところに据え付けると、賠倒してケカをする原因になります。

水中猛入何门

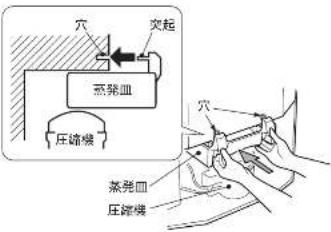

蒸発皿の取り付け蒸発皿の取り付け

- 必ず蒸発皿を取り付けてからお使いください。 冷蔵庫本体の背面にある穴に蒸発皿の突起を、すき聞がないように奥まで押し込んでください。 このとき圧縮機や配管に触れないように注意してください。やけどのおそれがあります。

蒸発皿

蒸発皿

蒸発皿を取り付けないで 使用した場合や、取り付 けが不十分なときは水漏 れや騒音の原因になります

アースについてアースについて

次の場所で使うときは、必ずアースおよび漏電しゃ断壊を取り付けてください。

• 地下室などの湿気の多いところ
• 土間やコンクリートの床など湿気の多いところ
• 流い場など、水のかかりやすいところ

漏電しゃ断器について

水気の多いところに据え付ける場合は、アースの他に漏電しゃ断器の設置が義務づけられています。詳しくは、お買い上げの販売店にご相談ください。

警告

湿気の多いところや水気のあるところで使う場合は、アースおよび漏電しゃ断器を取り付ける。・故障や射電のとき、寄電するおそれがあります。

■コンセントにアース端子がないとき

- お賞上げの販売店に、アース工事（有料）を依頼してください。アース工事（D種接地工事）は電気工事上の資格が必要です。

■コンセントにアース端子があるとき

- アースの先端を確実にアース端子に接続してください。

次のところにはアース錦を接続しないでください。

ガス管……爆発や引火の危険性があります。 水道管……プラスチックの部分があり、アース効果がありません。

避雷針・電話のアース線

落番のときに大電流が流れ危険です。

移動・運搬するとき、転居のときは移動・運搬するとき、転居

• 食品を取り出し、電源プラグを抜いてから行ってください。
• 必ず2人以上で運搬してください。

- 冷蔵直背面の薬発皿

に水が残っていると、移動・運搬するときに水がこぼれることがあります。通路に保証シート等を散いてから行うことをおすすめします。

- 転居のとき

• 横積みは絶対にしないでください。 圧縮機故障の原因になります。
• 50/60Hz 共用ですので周波数の切換えは不要で

注意

電源プラグを抜いたときは、すぐに差し込まない電源

電源プラグを抜いたときやブレーカーが切れたときは、5分以上持ってから差し込んでください、すぐに差し込むと圧縮機に負担がかかり故障の原因になります。

冷蔵圧を運搬するときは、背面上部と下部前脚を冷蔵圧を運搬
持って運搬する持って運搬する ・他のところを持つと、手が滑ってケガをする 原因になります

制定場所支持

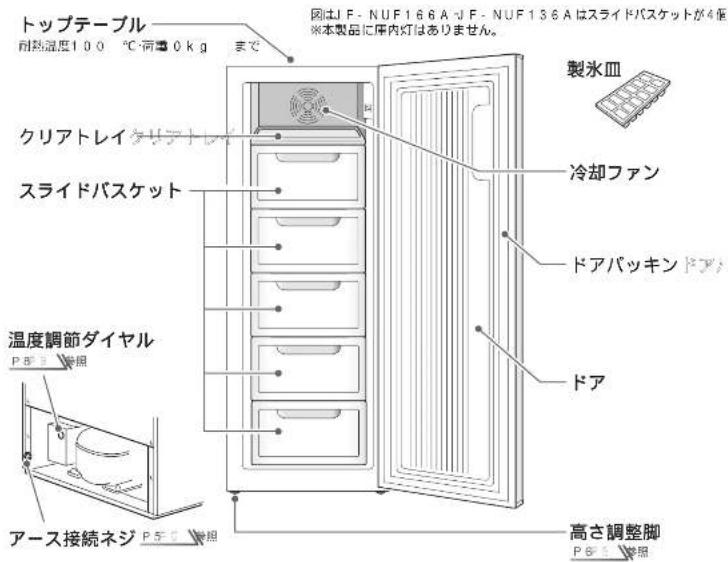

各部のなまえ

使いはじめに

1 庫内を拭く

2 電源プラグをコンセントに差し込むとし込む

3 約3～4 時間運転し、庫内が冷えてから食品を入れる

お知らせ

• 使いはじめは構造材(プラスチックなど)のにおいがしますが、ご使用するにしたがい消えます。
• 放熱パイプを内蔵し露付きを防止しているため、本体の表面が熱くなることがあります。特に使いはじめや夏場は熱くなりますが異常ではありません。

使いかた

温度調節

通常は温度調節ダイヤルを『中の位置でお使いください。

温度調節ダイヤル

お知らせ

• 食品をたくさん入れたとき、ドアの開閉数が多いとき、また、より強く冷やしたいときは温度調節ダイヤルを「強」に近い位置に合わせてください。
• 度に多量の食品を保存された場合、一時的に床内の温圧が上がります。

■ 温度設定の目安

冷却度	ダイヤル位置	庫内温度	目安
強冷 弱冷	強	^2 中より4°C低くなります	・ホームフリージングするとき・強く冷やしたいとき・夏期など、両回温度が高いとき
	中	約18	・通常のとき
	弱	^2 中より2°C高くなります	・あまり冷やす必要のないとき・冷えすぎるとき

• 表の温度は、周囲温度30℃食品を入れずにドアを閉め、温度が安定したときの歯です。
• 牙内温度はドアの開閉・外気温・拠え付け場所などにより変化します。

製氷皿の使いかた

■氷を作るとき氷を作るとき

水を入れ(8分日が日安)、クリアトレイの上に言いてください。

■氷を外すとき氷を外す

図のように製氷皿の左右をひねると氷が外れます

お願い

• この冷凍庫は製氷煙ではありません。多量の製氷には使用しないでください。
• 裂氷皿は図の方向には折り曲げないでください。破損するおそれがあります。

お手入れ

■お手入れの方法

1 電源プラグを抜く
2 よく絞ったやわらかい布で拭くよく絞ったやわらかい布で拭

- 池れのひどい場合は、薄めた中性洗剤を含ませて拭き取ってください。中性洗剤を使用した後はよく水拭きをして、さらに乾いた布で拭いてください。

3 電源プラグ・コードの安全点検をする電源プラグ・コード
4 電源プラグをコンセントにしっかり差し込む

注意

電源プラグを抜いたときは、すぐに差し込まない

- 電源プラグを抜いたときやブレーカーが切れたときは。5分以上行ってから差し込んでください。すぐに差し込むと圧縮後に負担がかかり故陰の原因になります。

トレイ

外して水洗いします。

普段はから拭きしてください。
1年に2回程度、バスケットなどを外してお手入れしてください。

恐れると通常より早く傷みます。 本体側のバッキンの当たる場所も 忘れずにお手入れしましょう。

背面壁

空気の対流で細かなホコリが付きやすいところです。年に一度は冷凍庫を引き出し、汚れを拭き取ってください。

冷凍庫の下(床)

掃除機などでホコリを吸い取ってください。

ご注意

• 拡発性のあるものは使わないでください。ベンジン・シンナー・アルコールなどを使用すると、変形や割れが発生することがあります。
• 化学ぞうきんをご使用の場合は、その注意書に従ってください。
• 食用油などが付いた場合は、早めに拭き取ってください。長い間放置するとプラスチックが変色したり割れることがあります。

■電源プラグ・コードの安全点検

• 電源コードに龟裂や、すり傷がありませんか？
• 電源プラグがコンセントに根本まで確実に差し込まれていますか？
• 電源プラグに異常な発熱はありませんか？
• 電源プラグの刃及び刃の取付け面にホコリが付着していませんか?

スライドパスケット

外して水洗いします。

■ 外し方

止まるまで引き出し、さらに手前を持ち上げながら引き出して外します。

① 引击出す

こんなときには

塗装面に傷が付いたときは

- さびは紙ヤスリで落としてから、早めに防水性聖誕を貼ってください。

停電したときは

- ドアの開閉を少なくするとともに、新たな食品の貯蔵はさけてください。

- 電源プラグを抜いたときやブレーカーが切れたときは、5分以上待ってから差し込んでください。すぐに差し込むと圧縮機に負担がかかり故障の原因になります

長期間使用しな途装面は傷が付いた

- カビやにおいを防くため庫内を掃除し、2～3日閲ドアを開けて乾燥させてください。

廃棄処分するときは

●2001 年4月より施行されている家電リサイクル法 2004 年4月より冷凍庫の同一区分として冷凍庫が加わりました）では、お客様がご使用済みの冷凍庫を開業する場合、収集・運搬料金と再商品化等の料金をお支払いいただき、対象品を販売店や市町村に適正に引き渋すことが求められています。

電源プラグを抜

警告

廃棄処分するときは、ドアパッキンを外す また、幼児が遊ぶ場所に放置しない ・幼児が関じこめられると忌致です。

ふときは

八小半子を外す

故障かなと思ったら

以下の点をお調べになり、それでも具合の悪いときは、お買上げの販売店にご相談ください。

	おたしかめください
	・電流プラグをコンセントにしっかりと差込んでいますか?・電流ヒューズやブレーカーが切れていませんか?・停電ではありませんか?
	・熱いものを入れたり、ドアをひんばんに開けていませんか?・食品をつめすぎていませんか?・百射日光が当たったり、近くに発熱器具(コンロ・ストーブなど)がありませんか?・冷凍床の周囲にすき間があいていますか?(周囲の風通しは良いですか?)・ドアはきちんと閉まっていますか?
	・床がしっかりと安定した場所に据え付けていますか?・据え付けが高く、カタついていませんか?・冷凍庫が昼などにふれていませんか?・冷凍庫の周囲に物が落ち、接していませんか?・使いはじめや運転開始時には、圧縮機の音が若干大きくなりますが異常ではありません。
	・電流プラグはコンセントにしっかりと差込んでいますか?・ドアはきちんと閉まっていますか?
	・ドアをひんばんに開けていませんか?・ドアはきちんと閉まっていますか?・熱いものや水分の多いものをむき出しで入れていませんか?

下記のような場合は故障ではありませんので、ご注意ください。

水が流れるような音がするII	・ 冷部装置内を流れる冷媒(ガス)の合です。
ドアを開けるのが重いIII	・ ドアを閉めた直後にすぐドアを開けようとすると、扉内に入った空気が急に冷やされて、圧力が 時的に扉外より低くなり、ドアが開かなかったり、車く感じることがあります。
冷凍庫の外側にI露がつくII	・ 梅雨時など湿気が高いとき、外側に霧がつくことがあります。これは、冷水を入れたコップのまわりに水滴がつくのと同じ原理です。露は、布で拡き取ってください。
冷凍庫の側面がI熟くなるII	・ 源付き防止用の放熱パイプを内観しているためです。使いはじめや夏場は特に熱く感じることがありますが、扉内の食品には影響ありません。

仕様

仕様

品番	JF-NUF136A	JF-NUF166A
種類	冷凍庫
電源	100 V	50/60Hz 共用
定格内容積	136 L	166 L
電動機定格消費電力	90/90 W (50/60Hz 0/90 W (50/60Hz)	(50/60Hz)
電熱装置定格消費電力	150/150 W (50/610Hz/150 W (50/610Hz)	(50/610Hz)
年間消費電力量	420/420 kWh/	第7500/46700Hz Wh/)
外形寸法	480 × 595 (幅×奥行き×高さ)	×1428105 mm 595 (幅×奥行き×高さ)
質量	41 kg	45 kg
電源コード	1.9 m
付属品	スライドバスケット...4個クリアトレイ......1個製水皿......1個蒸発皿......1個	スライドバスケット...5個クリアトレイ......1個製水皿......1個蒸発皿......1個

• 年間消費電力量は日本工業規格 JIS C 9801 (2006 年版) に定められた測定方法と計算方法において得られた値を表示しておりです。
• 製品の外観および仕様は、改良のため予告なく変更することがありますが、ご了承ください。
• この製品は日本国内用に設計されていますので、日本国外では使用できません。FOR USE IN JAPAN ONLY.

冷凍室の性能について

この冷凍庫の冷凍室の性能は * * * * (フォースター)です。

冷凍室の性能は、日本工業規格(JIS C 9607)に定められたときの冷凍室内の冷凍負荷温度(食品湿度)によって表示しております。

方法で処理1配号	※ ※ ※ フォースター
冷凍負荷温度(食品温度)	- 18°C以下
冷凍食品貯蔵期間の目安	約3ヶ月

J I ■ の試験方法

©冷凍庫の拠え付け場所の温度は15 -30 ℃の範囲を基準としてい
ます。
②冷凍室定格内容積100L 当たり4.5kg 以上の食品を24-18℃以下に凍結できる冷凍室をフォースター室としています。
冷凍食品の保存期間は、食品の種類、店舗での保存
想懸以内蔵庫の使用条件などによって異なります。 表の制囲は 厮の自安です。

冷凍食品の保存期間

アフターサービスについて

保證書（別添付）

お買い上げ日・販売店名などの記入を必ず確かめ、お買い上げの販売店からお受け取りいただき、内容をよくお読みのあと、大切に保存してください。

保証期間

お買い上げ日から本体1年間

（ただし、冷媒衛線回路（圧縮機・凝縮器・冷封器・毛細管・配管）は、5年間です。）

修理を依頼されるとき

12 ベージの表に従ってご確認してください。それでも異常がある場合は、ご使用を中止し、必ず電源プラグを抜いてから、お買い上げの販売店へご連絡ください。なお、食品の補償等、製品修理以外の責任はご容放ください。

保証期間中は

保証書の規定に従って、出張修理をさせていただきます。

保証期間を過ぎているときは

修理すれば使用できる製品については、ご希望により有料で修理させていただきます。ただし、冷凍庫の補修用性能部品の最低保有期間は、製造打ち切り後9年です。（注：補修用性能部品とは、その製品の機能を維持するために必要な部品です。）

修理料金の仕組み

修理料金は、技術料・部品代・山張料などで構成されています。

技術料	修繕・故障個所の修理および部品交換・調整・修理完了時の点検などの作業にかかる費用です。
部品代	修理に使用した部品および補助材料代です。
出張料	お客様のご依頼により、製品のある場所へ技術者を返還する場合の費用です。

お客さまご相談窓口お客さ

■ まずは、お買い上げの販売店へ

家電商品の修理のご依頼やご相談は、お買い上げの販売店へお申し出ください

転居や贈答品でお困りの場合は、下記の相談窓口にお問い合わせください。

商品についての全般的なご相談商品に <お客さまセンター>

総合相談窓口：0120·865-812

受付時間 365日 9:00\~18:30

※FAXでご相談される場合

お客さまセンター：0570-013-791 ナビダイヤルでおつなぎします。全国各地より市内通話料金にてご利用いただけます。

商品の修理サービスについてのご相談

修理相談窓口：0120982-540

受付時間 月曜日 一 含曜日 9:00\~18:30 土曜・日程・祝日 9:00\~17:30

※上記のご相談窓口の名称、電話番号は変更することがありますのでご了承ください。

愛悟点検	★長年ご使用の『冷凍庫』の点検を!
	このような症状はありませんか?	電源プラグ・コードが異常に強い電源コードに深いキズや変形がある広げください集いがする冷凍床面にいつも水がたまっている冷凍庫に触れるとどりどりと電気を感じるその他事業や政務がある
