使用説明書 JA-SPH25J HAIER
■延長用冷風ダクト（別売品） 品番 JA-ESP25D 希望小売価格 1本 20,000円（税抜）
延長用冷風ダクト(内径φ118mm×長さ約3m)を月意しています。
作業場所の近くに本機を設置できないときなどにご利用ください。
- 延長用冷風ダクトを以下の手順で調節ください。
・ダクトを約3mにしたい……手順1
・ダクトを0.5m～約3mにしたい……手順2
・冷風ダクト、延長用冷風ダクトの切断方法……手順3
手順1 延長用冷風ダクトに付け換え
①冷風ダクトを左に回して取り外します。
②延長用冷風ダクトのダクトキャップの凸部と冷風ダクト用エルボの凹部を合わせ、延長用冷風ダクトを右側に止まるまで回して取り付けます。
手順2冷風ダクトを切断して延長用冷風ダクトを接続
①標準で付属している冷風ダクトを切断します。
(切断方法は手順3へ)
②延長用冷風ダクトを延長する長さに合わせて切断します。
(切断方法は手順3へ)
③延長用冷風ダクトの切断側先端口径を右に回して広げます。その後延長用冷風ダクトを冷風ダクトにかぶせ、延長用冷風ダクトの切断側先端口径を左に回して殺ります。※延長用冷風ダクトは冷風ダクトに5cm以上かぶせてください。
④かぶせた切断部分を、指(50mm程度)の広いテープなど(別売)でシールドしてください。
手順3冷風ダクト・延長用冷風ダクトの切断方法
①切ろうとするダクト部分をマイナスドライバーのように先端が鋭利なものでこじります。
②ダクトの満を外し、はさみがニッパーで切断します。
《延長用冷風ダクトを固定》
延長用冷風ダクトは、ワイヤーなどで天井から吊るすか、屋面にしっかりと自定してください。
《吹き出し口の口径の変化》
冷風ダクト・延長冷風ダクトを右にねじると、
・口径が小さくなり、風速が上がります。
・ダクトが長くなります。
右にねじる
冷風ダクト・延長冷風ダクトを左にねじると、
・口径が広くなり、風速が下がります。
・ダクトが短くなります。
左にねじる
ハイアールジャパンセールス株式会社 7532-0003 大阪府大阪市淀川区戸原3-5-36 新大団トラストタワー7F 539025A(2004)
保証書別添
- このたびは、お見上げいただき、まことにありがとうございます。
- ご使用になる前に、必ずこの取扱説明書をよくお読みいただき、正しくご使用ください。
- お読みになったあとは、「保証書」とともに大切に保管していただき、取扱いが不明な場合や、不見合が生じたときにお役立てください。
設置場所について/冷風ダクトの取り付け/
排気ダクトの取り付け/車源とアースについて
使いかた……7・8
運転のしかた/ダクトの調節/
ドレン排水について
お手入れ……9・10
故障かなと思ったら…… 11
別壳部品…… 11
長期使用製品安全表示制度に
基づく本体表示について…… 12
仕様…… 13
保証とアフターサービス…… 14
延長用冷風ダクト(別売品)…… 裏表紙
- この製品は日本国内用に設計されていますので、
日本国外では使用できません。
FOR USE IN JAPAN ONLY.
安全上のご注意
※ご使用になる前に、この「安全上のご注意」をよくお読みのうえ、正しくお使いください。
※お読みになったあとは、次にお使いになる場合にすぐ見られるところへ大切に保管してください。
表示について
ここに表示している『安全上のご注意』は、あなたや他の人への危害や損害を未然に防止するためのものです。
『警告』『注意』の2つに大別してお知らせしています。いずれも安全に関する重要な内容ですので、必ず守ってください。
取り扱いを涙ると死亡、または重傷などを負う可能性が想定される内容を表示。
取り扱いを誤ると傷害を負う可能性、または物的損害のみが発生すると想定される内容を表示。
■表示の例
お守りいただく内容の種類を、絵記号で区分し説明しています。下記はその一例です。
△記号は、「警告や注意を促す」内容のものです。図の中や近くに具体的な注意内容（左区の場合は感電注意）を示します。
の記号は、してはいけない「禁止」内容のものです。図の中や近くに具体的な禁止内容（左図の場合は分解禁止）を示します。
●記号は、必ず実行していただく「強制」内容のものです。図の中や近くに具体的な指示内容（左図の場合は電源プラグをコンセントから抜く）を示します。
警告
改造は絶対しない。また、修理技術者以外の人が分解したり修理しない
- 火災・感電・ケガの原因になります。 修理はお言い上げの販売店または、お客さま修理ご相談窓口にご相談ください。
水のかかる場所では使用しない
- 浴室など水のかかる場所では使用しないでください。電気絶縁が悪くなり、ショート感電・火災のおそれがあります。
水制での使用禁止
上に水など液体の入った容器を置かない
- こぼれた水などで電気絶縁が思くなり、感電・漏電火災のおそれがあります。
本体各部に水をかけない
- 電気絶縁が悪くなり、ショート・感電・火災のおそれがあります。
水枪れ禁止
電源プラグの刃及び刃の取付面にホコリが付着している場合はよく拭く
- 火災の原因になります。
※当のを取った際
電源プラグを本体で押し付けない
● しうつき、過熱発火のおそれがあります。
電源プラグは、根元まで確実に差し込む
- 接触不良による感電・火災の原因になります。
アースを確実に行う
- 故障や漏電のときに感電するおそれがあります。アースの取り付けはお買い上げの販売店にご相談ください。
火気を近付けない
- 火気を近付けたり、火のついたロウソク・たばこ・蚊取り爆香・熱いやカンなどを置かないでください。火災や変形の原因になります。
異常時（煙・においなど）は、運転を中止して電源プラグを抜き、お買い上げの販売店または、お客さまご相談窓口にご相談ください
- 異常のまま運転を続けると、故障・感電・火災の原因になります。
注意
排熱口には指や手を入れない
- ケガをする原因になります。
移動する時は、必ず取っ手を持って移動する
- 底などに手を入れるとネジなどの突起物があり、ケカをする原因になります。
指定場所を持つ
アルミニウム・亜鉛・マグネシウム・チタンなど
爆発性粉塵、ガス蒸気などの近くでは使用しない
- 爆発・火災の原因になります。
運転可能条件の範囲で使用する
- 感電・火災・故障の原因になります。
必ず、気温25℃/湿度50%～気温45℃/湿度40%の範囲でご使用ください。
冷風を長時間体に当てない
●体調悪化・健康障害の原因になります。
船舶・車両などの空調用としては使用しない
- 水泥れ・漏電の原因になります。
運転時はキャスターのストッパーを掛け、本体が動かないように固定する
- 本体が動き、ケガや事故の原因になります。
電源プラグを抜くときは、コードを持たずに
プラグを持って抜く
- コードを引っ張ると、コードが破損し、盛電・シコート・火災の原因になります。
長期間ご使用にならない場合は、安全のため
電源プラグをコンセントより抜く
- ホコリがたまって発熱・発火の原因になることがあります。
■廃棄について
本製品はフロンガスが使用されており、フロン回収破壊法における第一種特定製品として扱われます。
廃棄するときは下記にご注意ください。
※本製品は、特定家庭用機器再商品化法（家電リサイクル法）の適用製品ではありません。廃棄する場合は、専門の回収業者に委託し適切に処理してください。廃棄についてご不明な点は、各地方自治体の窓口にご相談ください。

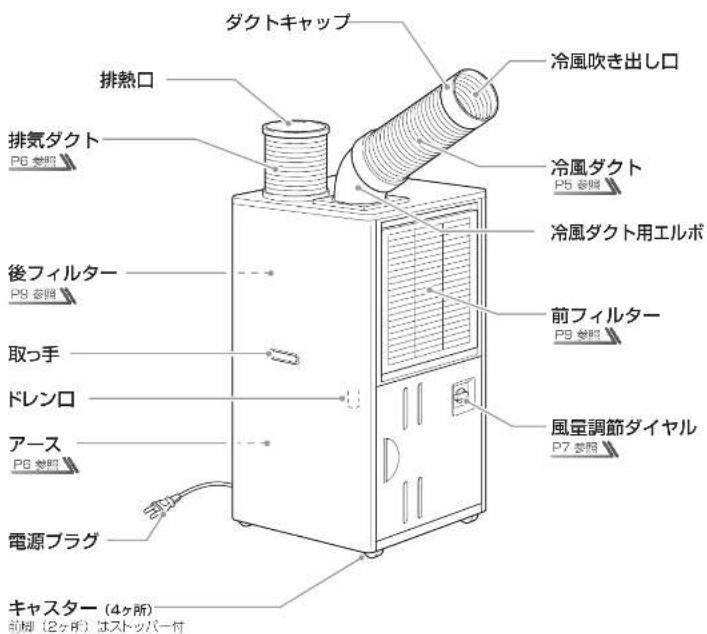

各部のなまえ
付属品
ドレン用ポリタンク（20L）
P8 参縮
ドレンホース (2m)
PB 参照
据え付け
設置場所について設置場所について
周囲にすき間をあける
図のように前フィルター・後フィルター・冷風ダクト・冷風吹き出し口・排気ダクトの済熱口から30～40cm以上群して設置してください。
次のような場所では使用しない
- 本体に直射日光が当たるような場所には設置しないでください。気温以上に本体内部温度が上昇することにより、安全装置が働き冷房運転を停止することがあります。
- 工場・海岸・温泉地帯など、特殊な場所で使用されますと故障の原因になることがあります。詳しくは、販売店にご相談ください。
- ブロバン、アセチレンなど、可燃性ガスが漏れるおそれのある場所では使用しないでください。
- 本体から、テレビやラジオなどの電子機器を1m以上離してください。映像の乱れや、雑言が入ることがあります。
- 両両・船紺など移動するものなどでは使用しないでください。
1 冷風ダクト用エルボを取り付ける
- 冷風ダクト用エルボを「カチン」と音がするまで確実に押しあんでください。
2 冷風ダクトを取り付ける
- 冷風ダクト用エルボの凹部と冷風ダクトの凸部を合わせて右側に止まるまで回すと取り付けられます。
- 一度装着した冷風ダクト用エルボは取り外しできません。
- 冷風ダクトの吹き出し口をふさいだり物を入れたうしないでください。
排気ダクトの取り付け 排気ダクトの取り付け
- 排気ダクト取付口の底面にダクトが当たるまで確実に折し込んでください。
- 電源は、直接コンセントからとってください。
※電力は直接取るのが望ましいのですが、やむを得ず延長コードをご使用になる場合は、表に従ってご使用ください。 延長コードが細がったり、長すぎたりすると単圧降下により冷風がないことや運転しない場合があります。
| 延長コードの長さ | 100V |
| 8m以内 | 2.2mm ^2 |
| 14m以内 | 3.5mm ^2 |
| 22m以内 | 5.5mm ^2 |
警告
取り付け場所によっては、感電事故を防ぐため、アース工事や漏電しゃ断器の取り付けが必要です。 ● 故障や漏電のとき、感電するおそれがあるです。
- ガス管……爆発や引火の危険性があります。
- 水道管……プラスチックの部分があり、アース効果がありません。
避雷針・電話のアース線 ……落雷のときに大電流が流れ危険です。
※電気工事、アース工事には資格が必要です。 詳しくは、お買上げの販売店にご相談ください。
使いかた
運転のしかた運転のしかた
■運転と風量調節
風星調節ダイヤルをお好みの位置に回し運転を開始してください。
ご注意
・風屋端節ダイヤルを「切」にしたあとは、すぐに運転を両真しないでください。また「冷凍（弱冷）」から「強冷（弱冷）」にしたあとも、すぐに「強冷（弱冷）」に戻さないでください。必ず3分以上待ってから動作を行ってください。保護機能が働き、冷えない場合があります。
風星調節ダイヤル
ドレン排水について
■ドレン用ポリタンク(容量20L)
除湿した水はドレン用ポリタンクにたまります。定期的に水を捨ててください。 また、付属のドレンホースを使ってタンクを使わずに直接排水も出来ます。付属のドレンホースをドレン口に差し込んでご使用ください。
ご注意
- 水を捨てたあとは、必ずドレン用ポリタンクをセットしてからご使用ください。
- ドレン月ポリタンクの水は溝水になるとあふれ出します。早めに捨ててください。
- 木機を移動させる場合は、必ずドレン月ポリタンクの水を捨ててから移動させてください。


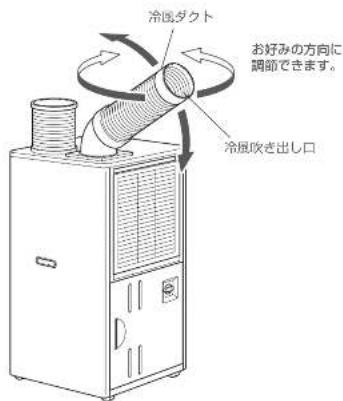

■冷風ダクトの風向き調節
冷風ダクトは、お好みの方向に動かせますので調節してご使用ください。


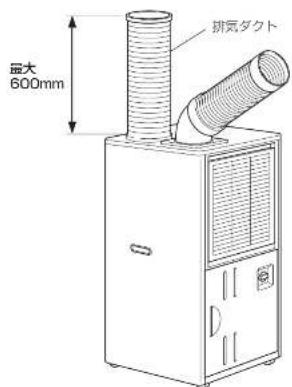

冷風ダクト お好みの方向に 調節できます。 冷風吹き出し口■排気ダクトの排熱口調節
排気ダクトは、最大600mmまで伸ばせ、お好みの方向に動かせますので調節してご使用ください。
| 警告 | |
| 改造は絶対しないまた、修理技術者以外の人が分解したり修理しない・火災・都電・ケガの原因になります。修理において上げた取得要求により、お湯水を繰り取り組み取引にと組みください。 | お手入れの際は、必ず電源プラグをコンセントから抜くまた、ぬれた手で抜き差ししない・懸海やケガをするものそれがあります。 [BCYG]プラグ数抜く・給付手禁止 |
| 本体各部に水をかけない・高さ終後が届くあり、ショート・拡載・火災のおそれがありまで。[IMAGE]水が付防止 | |
| 注意 | |
| 電源プラグを抜くときは、コードを持たずにプラグを持って抜くコードを引っ我们将と、コードが扱援し、感電・シート・火災の原因によります。 | お手入れに得発性のあるものは便わない障害生のあるもの(シャンターベンジン・ガタンリンなど)を使用すると、歯形や射れ発生することがもいます。禁止 |
| 排熱口には指や手を入れないその他の原因になります。禁止 | |

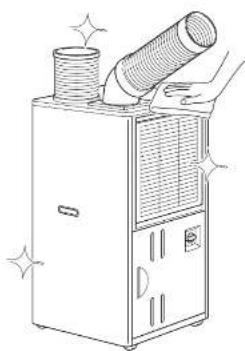

本体
よく絞ったやわらかい布で拭く
- 汚れのひどい場合は、薄めた中性洗剤で拭き取ってください。中性洗剤を使用したあとは、よく水拭きをし、さらに乾いた布で拭いてください。
化学ぞうきんをご使用の場合は、その注意書に従ってください。

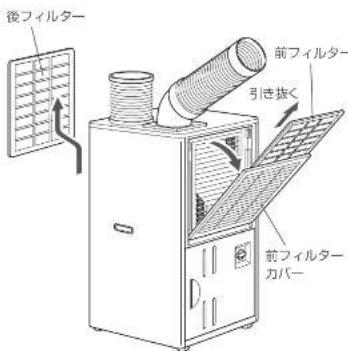

前フィルター/後フィルター
外して掃除機などでホコリを取り除く
- 汚れのひどい場合は、水洗いしてください。 - フィルターのお掃除はこまめに行ってください。フィルターが汚れていると本体内部が粘索し、故障の原因になります。
別売部品
前フィルター
希望小売価格 1個 1,500円（税抜）
後フィルター
希望小売価格 1個 1,500円（税抜）
ご前人は、お直上げの状売図は、お客さま修理で料製窓厂のお問い合わせください。
ご注意
フィルターの取り外しおよび取り付け時は、熱交換器のアルミフィンをつぶさないようご注意ください。
アルミフィンがつぶれると熱交換がうまく行えず、冷風が出なくなったり、故障の原因になります。
アルミフィンが汚れた場合やつぶしてしまった場合は、歯ブラシなどでアルミフィンに沿って上下に動かし、清掃・修復をしてください。
アルミフィンのつぶれがひどい場合は、お買い上げの販売店または、お平様修理ご相談窓口にご相談ください。
定期的に水を捨てる
- ドレン用ポリタンクの水は満水になるとあふれ出します。早めに捨ててください。
■電源プラグ・コードの安全点検
- 電源コードに龟裂や、すり傷がありませんか？
◆ 電源プラグがコンセントに根本まで確実に差し込まれていますか？ - 电源プラグに異常な発熱はありませんか？
- 電源プラグの刃及び刃の取付け面にホコリが付着していませんか？
■点検と保管
- ネジなどのゆるみがないか確認し、ゆるみがある場合は締めなおしてください。
- 本様はお子様の手の届かないところに保管し、温度の高いところ、雨雨にさらされるところ、直射日光の当たるところは避けてください。
- ドレン用ポリタンク内の水を捨て、よく乾燥させてから保育してください。
- 本体を横にして保管しないでください。
故障かなと思ったら
下記の症状は故障ではありません。
| こんなとき おたしかめください | |
| 運転しない | ● 取京プラグをコンセントにしっかりと差し込んでいますか。● 孚高ではありませんか。● プレーカーが切れていませんか。 |
| 運転するとすぐに止まる | ● フィルターが日語まりしていませんか。● 内残の温度が高すぎませんか。→本根は25°C~45°Cの廻用でご使用ください。(P13) |
| 冷えない | ● フィルター・冷凍吹き出し口・排熱口がふさがれていませんか。● フィルターが活れていませんか。● 高圧の温度が高すぎませんか。→本根は25°C~45°Cの廻用でご使用ください。(P13)● 保護機能作動中ではありませんか。→3分以上行ってから運転してください。 |
| 水が漏れる | ● ドレンホースが話まっていませんか。● ドレン用ポリタンクは正しくシャットされていますか。● ドレン用ポリタンクが溝水ではありませんか。● フィルターが活れていませんか。 |
别壳部品
ご要望の際は、お買い上げの販売店にご相談ください。
前フィルター
希望小壳価格
1個 1,500円(税抜)
後フィルター
希望小壳価格
1個 1,500円(税抜)
延長用冷風ダクト(内径φ118mm×長さ約3m)
作業場所の近くに本機を設置できないとき
などにご利用ください。
詳細は裏表紙をご覧ください。
※価格は予告なく改定されることがあります。ご了承ください。
長期使用製品安全表示制度に基づく本体表示について
経年劣化（反期間にわたる使用や放置に伴い生する劣化）により言言の発生が高まるおそれがあることを注意喚起するために、電気用品安全法で義務付けられた以下の内容の表示を本体に行っています。
【製造年】本体に西暦4桁で表示してあります
| [設計上の標準使用期間] 10年設計上の標準使用期間を超えてお使いただいた場合は、経年劣化による発火・ケガなどの事故に至るおそれがあります。 |
<設計上の標準使用期間とは>
- 運転時間や温湿度など、標準的な使用条件(下記)に基づく経年劣化に対して、製造した年から安全上支障なく使用することができる標準的な期間です。
- 設計上の標準使用期間は、無償保証期間とは異なります。また、信発的な故障を保証するものでもありません。
■標準使用条件 日本工業規格 JIS C 9921-3による
| 環境条件 | 電源電圧 | 製品の定格電圧による |
| 洗浄数 | 50 Hzおよび60 Hz | |
| 冷房室外温度 | 35°C(洗球温度) | |
| 冷房室外湿度 | 40%(湿球温度24°C) | |
| 設置条件 | 標準設置 | |
| 想定時間 | 1年間の使用日数 | 東京モデル冷房 6月2日から9月21日までの118日図 |
| 1日の使用時間 | 冷房 9 h/日 | |
| 1年間の使用時間 | 冷房 1,008 h/年 |
- 設言状況や環境、使用頻度が上記の条件と異なる場合、または、本来の使用目的以外でご使用された場合は、設計上の標準使用期間より短い期間で経年劣化による発火・ケガなどの事故に至るおそれがあります。
仕様
| 種類 | スポットエアコン |
| 電源 | 100 V 50/60 Hz共用 |
| 定格冷房能力 | 2.2/2.5 kw |
| 定格消費電力 | 強冷900/1050 W 弱冷860/1030 W強風115/155 W 弱風95/135 W |
| 風量 | 350/400 m^3/h |
| 圧縮機 | 全閉型ロータリー・保護装置オーバードリレー |
| 除湿水の処理 | 方法 ドレン用ポリタンク(20L)または底面へ排水 |
| 送風機モーター保護装置 | 130°Cサーマルプロテクター |
| 連続運転可能 | 範囲 25°C(湿度50%)~45°C(湿度40%) |
| 外形寸法 | 幅395×奥行き465×高さ905 mm |
| 質量 | 39.0 kg |
| コードの長さ | 1.9 m |
- 冷房能力等の数値は、至満35度相対湿度60%の条件で追転したときの値です。
- 製品の外勤および仕様は、改良のため予告なく変更することがありますが、ご了承ください。
- この製品は日本国内用に設計されていますので、日本国外では使用できません。FOR USE IN JAPAN ONLY.
