使用説明書 JF-MNC519B HAIER

• このたびは、お買上げいただき、まことにありがとうございます。
• ご使用になる前に、必ずこの取扱説明書をよくお読みいただき、正しくご使用ください。
• お読みになったあとは、「保証書」とともに大切に保管していただき、取扱いが不明な場合や、不具合が生じたときにお役立てください。

もくじ

安全上のご注意…… 1～4

据え付け…… 5・6

据え付けについて/アースについて/

移動・連携するとき、転居のときは

安全上のご注意

※ご使用になる前に、この『安全上のご注意』をよくお読みのうえ、正しくお使いください。

表示について

ここに表示している『安全上のご注意』は、お使いになる方や他の人への危害や損害を未然に防止するためのものです。

『警告』『注意』の2つに大別してお知らせしています。いずれも安全に関する重要な内容ですので、必ず守ってください。

取り扱いを誤ると死亡、または重傷などを負う可能性が想定される内容を表示。

取り扱いを誤ると傷害を負う可能性、または物的損害が発生すると想定される内容を表示。

表示の例

お守りいただく内容の種類を、絵記号で区分し説明しています。下記はその一例です。

△記号は、「警告や注意を促す」内容のものです。図の中や近くに具体的な注意内容（左図の場合は感電注意）を示します。

⑨記号は、してはいけない「禁止」内容のものです。図の中や近くに具体的な禁止内容（左図の場合は分解禁止）を示します。

●記号は、必ず実行していただく「強制」内容のものです。図の中や近くに具体的な指示内容（左図の場合は電源プラグをコンセントから抜く）を示します。

警告

改造は絶対しない また、修理技術者以外の人が分解したり修理しない

▲山河 威源 早开山西国上扬光寺 故理

幼児にはのぞかせない

- 冷凍庫の近くに台などを置かないでください。幼児が中に閉じてめられると免除です。

警告

湿気の多いところや、水のかかるところへは据え付けない

- 絶縁劣化により、感電・漏電火災の原因に

なります。

水場での使用禁止

本体や庫内に水をかけない

- 電気絶縁が悪くなり、ショート・感電・火災のおそれがあります。

水かけ禁止

上に水など液体の入った容器を置かない

- こぼれた水などで電気絶縁が悪くなり、感電・漏電火災のおそれがあります。

可燃性スプレーを近くで使わない

ガス漏れがあったときには、冷凍庫やコンセントには手を触れず、窓を開けてよく換気をする

- 引火爆発し、火災・やけどの原因になります。

携気をする

冷凍庫の周囲はすき間をあけて据え付ける

- 冷媒が漏れると滞留し、発火・爆発のおそれがあります。

すき間をあける

冷凍庫本体の冷却回路（配管）を傷付けない

- 冷媒が漏れると発火・爆発の原因になります。

禁止

霜取りを早く行うために、電熱器などの機械的な器具または火気を使用するなど、その他の手段を用いない

- 感電や発火・爆発のおそれがあります。

安全上のご注意 (つづき)

警告

電源コードは束ねたり、引っ張ったり、重いものを載せたり、加熱したり、加工したりしない

- 電源コードが破損し、感電・ショート・火災の原因になります。

禁止

電源コードやプラグが傷んだり、コンセントの差し込みがゆるいときは使用しない

- 傷んだまま使用すると、感電・ショート・火災の原因になります。

禁止

お手入れの際は、必ず電源プラグをコンセントから抜く

また、ぬれた手で抜き差ししない

- 感電やケガをするおそれがあります。

プラグを抜く ぬれ手禁止

電源プラグを本体で押し付けない

- 傷つき、過熱・火災の原因になります。

廃棄処分するときは、ドアパッキンを外すまた、幼児が遊ぶ場所に放置しない

- 幼児が閉じこめられると危険です。

パッキンを 外 す

廃棄するときは、販売店や市町村に引き渡す

- 放置し、冷媒が漏れると、引火・爆発のおそれがあります。

指示

異常時(煙・においなど)は、運転を中止して電源プラグを抜き、お買い上げの販売店または、お客さまご相談窓口にご相談ください

- 異常のまま運転を続けると、故障・感電火災の原因になります。

注意

床が丈夫で水平なところに据え付ける

- 不安定なところに据え付けると、転倒してケガをする原因になります。

ビン類を入れない

- 中身が凍って割れ、ケガをする原因になります。

におったり、変色した食品は食べない

- 食中毒や病気の原因になることがあります。

收购食品飲食禁止

手を本体の上に置いたままドアを閉めない

- 手をはさん でケガをすることがあります。

電源プラグを抜いたときは、すぐに差し込まない

- 電源プラグを抜いたときやブレーカーが切れたときは、7分以上待ってから差し込んでください。すぐに差し込むと圧縮機に負担がかかり故障の原因になります。

長期間ご使用にならない場合は、安全のため電源プラグをコンセントから抜く

- 絶縁劣化による感電・漏電火災の原因になります。

電源プラグを抜くときは、コードを持たずにプラグを持って抜く

- コードを引っ張ると、コードが破損し、感電・ショート・火災の原因になります。

冷凍庫を運搬するときは、ドア取り付け金

据え付け

据え付けについて据え付けについて

据え付け場所

- 床が丈夫で水平なところ

じゅうたん・畳・塩化ビニール製の床材は、冷凍庫底面の熱により変色することがありますので下に丈夫な板を敷いてください。

- 熱気・湿気の少ないところ

直射日光が当たるところ、発熱器具（コンロ・ストーブなど）の近くは冷却力が低下します。

- 周囲にすき間をあける

図のように冷凍庫の周囲にすき間をあけて、放熱を良くしてください。放熱が悪いと冷却力が低下し、電気代のムダ等、非効率的です。

警告

電源プラグを本体で押し付けない

-傷つき、過熱・火災の原因になります。

湿気の多いところや、水のかかるところへは据え付けない

- 絶縁劣化により、盛電・減電火災の原因になります。

水場での使用禁止

注意

床が丈夫で水平なところに据え付ける

- 不安定なところに掘え付けると、転倒してケガをする原因になります。

水平に届え付け

アースについて

次の場所で使うときは、必ずアースおよび漏電しゃ断器を取り付けてください。

• 地下室などの湿気の多いところ
• 土問やコンクリートの床など湿気の多いところ
• 洗い場など、水のかかりやすいところ

漏電しゃ断器について

水気の多いところに据え付ける場合は、アースの他に漏電しゃ断器の設置が義務づけられています。詳しくは、お買い上げの販売店にご相談ください。

■ コンセントにアース端子がないとき

- お買上げの販売店に、アース工事(有料)を依頼してください。アース工事(口種接地工事)は電気工事士の資格が必要です。

■ コンセントにアース端子があるとき

- アースの先端を確実にアース端子に接続してください。

警告

湿気の多いところや水気のあるところで使う場合は、アースおよび漏電しゃ断器を取り付ける

- 故障や減電のとき、感電するおそれがあります。

次のところにはアース線を接続しないでください。

• ガス管……爆発や引火の危険性があります。
• 水道管……プラスチックの部分があり、アース効果がありません。
• 避雷針・電話のアース線 ……落雷のときに大電流が流れ危険です。

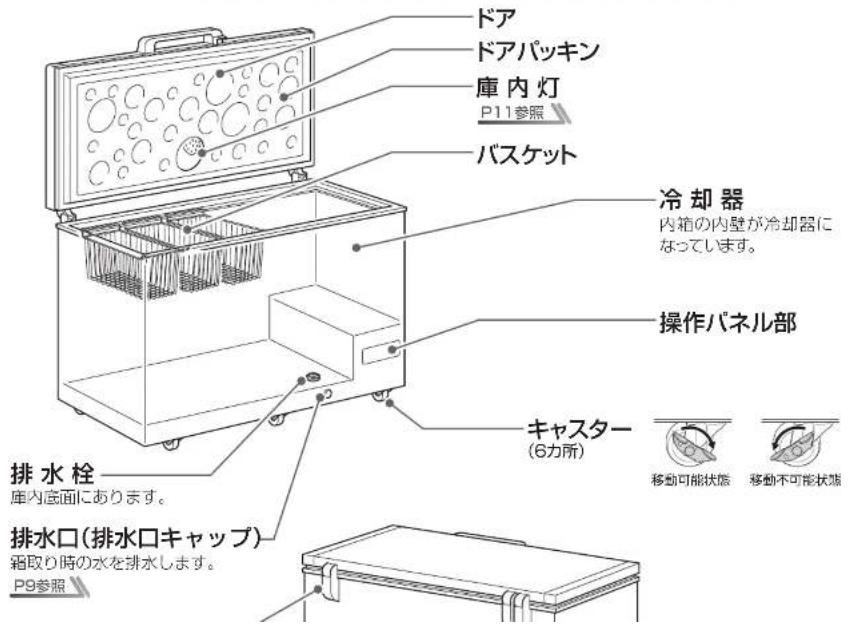

各部のなまえと使いかた

各部のなまえ各部のなまえ

温度調節

通常は『-18℃』の設定でお使いください。

操作パネル

■温度調節のしかた

1 表示部が点灯している状態で、 温度設定 ボタンを3秒長押しする

- 設定温度表示が点滅します。

2 設定温度表示が点滅している状態で、 温度 ボタンを拥けて設定温度を変更する

操作パネルについて

• 電源プラグをコンセントに差し込むと、表示部のすべてのランプが点灯されます。(通電後の設定温度は、初期設定の-18℃に設定されます。)
• 通常は節音のため、表示部は消灯しています。いずれかのボタンを押すと「ピッィ」と音が鳴り、表示部が点灯します。
• 設定操作時は電子音でお知らせします。
• 約30秒ボタン操作がない場合はすべての表示が消えます。

急速冷凍モード

食品を急いで冷凍するときや冷やしたいときに急速冷凍モードを設定してください。（急速冷凍させたい食品を入れる3時間ほど前に、急速冷凍モードにしておくとより効果が上がります。）

表示部が点灯している状態で、急冷凍ボタンを3秒長押しすると急冷凍ランプ④ 」が点灯し、設定温度表示部に『SF』と表示されます。

• 急冷凍モードでは設定温度と関係なく、冷凍運転を一定時間連続に行ったあとに、通常運転（元の設定温度）を行います。
• 同様の操作（3秒長掲し）で、急冷凍干ードを解除

使いはじめに

1 庫内を拭く

2 電源プラグをコンセントに差し込む

34時間程度運転し、庫内が十分冷えてから食品を入れる

- 薬場など周囲温度の高いときは、冷えるまで24時間以上かかる場合があります。冷えるまではドアの瞬間は控えてください。

お知らせ

• 使いはじめは構造材（プラスチックなど）のにおいがしますが、ご使用するにしたがい消えます。
• 放熱パイプを内蔵し露つきを防止しているため、本体の表面が熱くなることがあります。特に使いはじめや夏場は熱くなりますが異常ではありません。

お手入れ

霜取りについて 霜取りについて

■ 冷凍室に霜が1cm程度ついてきたら、付属のヘラでかき落し、霜取りを行ってください。多量の霜がついたままですと、冷却力が低下します。

1 食品を取り出し、他の冷凍庫へ移す

- 他の冷凍庫がない場合は、食品を新聞紙などで包みできるだけ温度の低いところに置いてください。

2 電源プラグを抜き、ドアを開放する

- 種を早く取りたいときは、付属のヘラでかき落としてください。

5 庫内を冷やし、食品を入れる

- 電源プラグを差し込み、急速冷凍モードにして 早く 倉内を冷やしてください。倉内が十分冷えたら急速 冷凍モードを解除し、他に移した食品を入れてください。

お手入れ (つづき)

お手入れのしかた

警告

お手入れの際は、必ず電源プラグをコンセントから抜くまた、ぬれた手で抜き差ししない

- 感電やケカをするおそれがあります。

プラグを抜く めれ手禁止

本体や庫内に水をかけない

- 電気絶縁が思くなり、ショート・感電・火災の原因になります。

水かけ禁止

注意

背面下部の機械部分（圧縮機など）に、手を触れない

- 津転中・停止直後は熱くなりますので、やけどのおそれがあります。

接触禁止

冷凍庫の底面に手を入れない

- 鉄板などで、ケカをする原因になります。

禁止

■お手入れの方法

1 電源プラグを抜く

2よく絞ったやわらかい布で拭く

- 汚れのひどい場合は、薄めた中性洗剤を含ませて拭き取ってください。中性洗剤を使用したあとは、よく水拭きをして、さらに乾いた布で拭いてください。

3 電源コード・プラグの安全点検をする

4 電源プラグをコンセントにしっかり差し込む

注意

バスケット

外して水 洸いします。

ドア・ドアパッキン

食用油などがついた状態で長い問放置すると、通常より早く傷み、プラスチックが割れることがあります。本体側のパッキンが当たる部分も忘れずにお手入れすることをおすすめします。

取っ手

一番よく触れる部分ですので忘れずにお手入れして

こんなときには

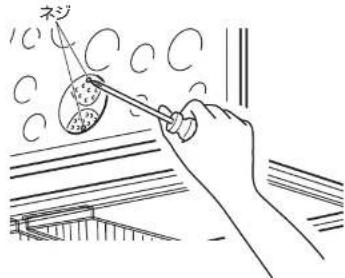

庫内灯の交換

1. ドア内側の庫内灯カバーをとめているネジを外してください。
   2.庫内灯を回して外してください。

3取り付けは逆の手順で行ってください。

警告

庫内灯を交換するときは、交換する前に電源プラグを

コンセントから抜く
- 依法に作業すると感言することがあります。

プラグを抜く

庫内灯は指定のものを使う
- 指定以外のものを使うと、火災の原因になります。

指示

庫内灯

冷蔵庫用白熱ランプ

110V 10W T20 口金E14

ご購入は、形名をご指定のうえ、お買い上げの販売店でお買い

求めください。

停電したときは

電源二

- ドアの開閉を少なくするとともに、新たな食品の貯蔵はさけてください。

- 電源プラグを抜いたときやブレーカーが切れたときは、7分以上待ってから差し込んでください。すぐに差し込むと圧縮機に負担がかかり故障の原因になります。

故障かな？と思ったら

下記の症状は故障ではありません。

こんなとき	おたしかめください
全く冷えない	電源プラグをコンセントにしっかりと差し込んでいますか?電源ヒューズやブレーカーが切れていませんか?停電ではありませんか?
あまり冷えない	熱いものを入れたり、ドアをひんぱんに開けていませんか?食品を請めすぎていませんか?直射日光が当っていたら、近くに発熱器具(コンロ・ストーブなど)がありませんか?冷凍庫の周囲にすき間があいていますか?(周囲の風通しは良いですか?)ドアはきちんと閉まっていますか?
音 がうるさい	床がしっかりと安定した場所に据え付けていますか?据え付けが悪く、ガタついていませんか?冷凍庫が壁などにふれていませんか?冷凍庫の周囲に物が落ち、接していませんか?使いはじめや運転開始時には、圧縮機の音が若干大きくなりますが異常ではありません。
水が漏れる	電源プラグをコンセントにしっかりと差し込んでいますか?ドアはきちんと閉まっていますか?冷凍庫内の排水枠が抜けていませんか?本体前面の排水キャップが外れていたり、ゆるんだりしていませんか?
庫内に多量の霜がつくとき	ドアをひんぱんに開けていませんか。ドアはきちんと閉まっていますか。熱いものや水分の多いものをむき出しで入れていませんか。

仕様

品番	JF-MNC519B
種類	冷凍庫
電源	100 V 50/60Hz共用
定格内容積	519 L
電動機の定格消費電力	145/145 W (50/60Hz)
年間消費電力量	590/590 kWh/年 (50/60Hz)
外形寸法	1652 × 745 × 910 mm (幅 × 奥行き × 高さ)
冷凍室の性能	※(フロー)
質量	71.0 kg
電源コード	1.9 m

付属品

バスケット(引っ掛け用)......3キー......2ヘラ(霧取り用)......1

- 年間消費電力量は日本産業規格 JIS C 9801-3 :2015 に定められた測定方法と計算方法において得られた値を表示しております。

- 定格内容積は日本産業規格 JIS C 9801-3 : 2015 に基づき、庫内の温度制御に必要でない値内部品(棚やケースなど)を外した状態で算出したものです。

- 製品の外観および仕様は、改良のため予告なく変更することがありますが、ご了承ください。

- この製品は日本国内用に設計されていますので、日本国外では使用できません。FOR USE IN JAPAN ONLY.

冷凍室の性能について

この冷凍庫の性能は * * * * (フォースター)です。

冷凍庫の性能は、日本産業規格 JIS C 9607（2015年版）に定められた方法で試験したときの冷凍室内の冷凍負荷温度（食品温度）

記号	* *** フォースター
冷凍負荷温度(食品温度)	-18°C以下

保証とアフターサービス

保証書（裏表紙）

お買い上げ日・販売店名などの記入を必ず確かめ、お買い上げの販売店からお受け取りいただき、内容をよくお読みのあと、大切に保存してください。

保証期間

お買い上げ日から本体1年間

ただし、冷媒循環回路(圧縮機・変離器・冷却器・毛細管・亜管)は、5年間です。

修理を依頼されるとき

12ページの表に従ってご確認してください。それでも異常がある場合は、ご使用を中止し、必ず電源プラグを抜いてから、お買い上げの販売店へご連絡ください。 なお、食品の補償等製品修理以外の責任はご容赦ください。

保証期間中は

保証書の規定に従って、出張修理をさせていただきます。

保証期間を過ぎているときは

修理すれば使用できる製品については、ご希望により有料で修理させていただきます。当社は、この冷凍庫の補修用性能部品を製造打切後9年保有しております。 (注:補修用性能部品とは、その製品の機能を維持するために改価を改正です。)

お客さまご相談窓口

■まずは、お買い上げの販売店へ…

家電商品の修理のご依頼やご相談は、お買い上げの販売店へお申し出ください。

転居や贈答品でお囲りの場合は、下記の相談窓口にお問い合わせください。

商品についての全般的なご相談

総合相談窓口：

固定電話からは

0120-865-812

携帯電話からは

0570-020-812（有料）

365日 9:00\~18:30

※FAXでご相談される場合

0570-013-791(有料)

商品の修理サービスについてのご相談

修理相談窓口：

保証書

本書は、お買い上げの日から下記期間中故障が発生した場合に、下記記載内容で無料修理を行うことをお約束するものです。

〈無料修理規定〉

1. 取扱説明書、本体貼付ラベル等の注意書に従った正常なご使用状態で、保証期間中に故障した場合には無料修理をさせていただきます。

(イ)無料修理をご依頼になる場合には、お買い上げの販売店にご連絡ください。その際、製品と本書をご提示ください。(ロ)お買い上げの販売店に無料修理をご依頼にならない場合には、ハイアールジャパンセールス株式会社にご連絡ください。

1. ご転居の場合の修理ご依頼先などは、お買い上げの販売店または、ハイアールジャパンセールス株式会社にご相談ください。

2. ご着答等で本書に記入の販売店で無料修理をお受けになれない場合には、ハイアールジャパンセールス株式会社へご連絡ください。

3. 保証期間内でも次のような場合には有料修理となります。

(イ) 使用上の誤り、または改造や不当な修理による故障または損傷。

(口)お見上げ後の取付場所の移動、落下、引越し、輸送などによる故障または損傷。

(八) 火災・異常電圧・定格外の使用電源(電圧、周波数)・地震・洛害・その他の天変地変ならびに公害や塩害、その他の外部要因による故障または損傷。

(二)業務用としての使用、車両・船舶への搭載など一般家庭以外に使用された場合の故障または損傷。

(ホ) 本書にお賈上げ年月日、お客様名、販売店名の記入のない場合、あるいは字句が書きかえられた場合。

(へ) 本書のご提示がない場合。

(ト) 消耗部品の交換や仕様変更など

5.離島または離島に準ずる遠隔地への出張修理を行った場合には出張に要する実費を中し受けます。

1. 本書は、日本国内においてのみ有効です。Effective only in Japan

2. 本書は、盗難・火災などの不可抗力以外で粉失された場合は、再発行いたしませんので大切に保管ください。

※この保証書は、本書に明示した期間、条件のもとにおいて無料修理をお約束するものです。従ってこの保証書によって、お客様の法律上の権利を制限するものではありませんので、保証期間経過後の修理についてご不明な場合は、お買い上げの販売店または、ハイアールジャパンセールス株式会社にお問い合わせください。

※保証期間経過後の修理や補修性能部品の保有期間については取扱説明書をご覧ください。
