使用説明書 JF-NUF226B HAIER

• このたびは、お買上げいただき、まことにありがとうございます。
• ご使用になる前に、必ずこの取扱説明書をよくお読みいただき、正しくご使用ください。
• お読みになったあとは、「保証書」とともに大切に保管していただき、取扱いが不明な場合や、不具合が生じたときにお役立てください。

もくじ

※ご使用になる前に、この『安全上のご注意』をよくお読みのうえ、正しくお使いください。

表示について

ここに表示している「安全上のご注意」は、お使いになる方や他の人への危害や損害を未然に防止するためのものです。

『警告』『注意』の2つに大別してお知らせしています。いずれも安全に関する重要な内容ですので、必ず守ってください。

取り扱いを誤ると死亡、または重傷などを負う可能性が想定される内容を表示。

取り扱いを誤ると傷害を負う可能性、または物的損害が発生すると想定される内容を表示。

表示の例

お守りいただく内容の種類を、絵記号で区分し説明しています。下記はその一例です。

△記号は、「警告や注意を促す」内容のものです。図の中や近くに具体的な注意内容（左図の場合は感言注意）を示します。

◎記号は、してはいけない「禁止」内容のものです。図の中や近くに具体的な禁止内容（左図の場合は分解禁止）を示します。

●記号は、必ず実行していただく「強制」内容のものです。図の中や近くに具体的な指示内容（左図の場合は電源プラグをコンセントから抜く）を示します。

警告

改造は絶対しない また、修理技術者以外の人が分解したり修理しない

▲山の山 部番 一歩の両国した

ドアにぶら下がったり、乗ったりしない

- 冷凍庫が倒れたり、ドアがはずれたり、手をはさんだ りしてケガをする原因になります。

警告

湿気の多いところや、水のかかるところへは据え付けない

- 絶縁劣化により、感電・漏電火災の原因になります。

水場での使用禁止

本体や庫内に水をかけない

- 電気絶縁が悪くなり、ショート・感電・火災のおそれがあります。

水かけ禁止

上に水など液体の入った容器を置かない

- こぼれた水などで電気絶縁が悪くなり、感電・漏電火災のおそれがあります。

禁止

可燃性スプレーを近くで使わない

ガス漏れがあったときには、冷凍庫やコンセントには手を触れず、窓を開けてよく換気をする

- 引火爆発し、火災・やけどの原因になります。

携気をする

冷凍庫の周囲はすき間をあけて据え付ける

- 冷媒が漏れると滞留し、発火・爆発のおそれがあります。

すき間をあける

冷凍庫本体の冷却回路（配管）を傷付けない

- 冷媒が漏れると発火・爆発の原因になります。

禁止

霜取りを早く行うために、電熱器などの機械的な器具または火気を使用するなど、その他の手段を用いない

- 感電や発火・爆発のおそれがあります。

安全上のご注意 (つづき)

警告

電源コードは束ねたり、引っ張ったり、重いものを載せたり、加熱したり、加工したりしない

- 電源コードが破損し、感電・ショート・火災の原因になります。

禁止

電源コードやプラグが傷んだり、コンセントの差し込みがゆるいときは使用しない

- 傷んだまま使用すると、感電・ショート・火災の原因になります。

禁止

お手入れの際は、必ず電源プラグをコンセントから抜く

また、ぬれた手で抜き差ししない

- 感電やケガをするおそれがあります。

プラグを抜く ぬれ手禁止

電源プラグを本体で押し付けない

- 傷つき、過熱・火災の原因になります。

廃棄処分するときは、ドアパッキンを外すまた、幼児が遊ぶ場所に放置しない

- 幼児が閉じこめられると危険です。

パッキンを外す

地震などによる転倒防止の処置をする

- 振動により冷凍庫が転倒し、ケガの原因になります。

指示

廃棄するときは、販売店や市町村に引き渡す

- 放置し、冷媒が漏れると、引火・爆発のおそれがあります。

指示

注意

床が丈夫で水平なところに据え付ける

- 不安定なところに据え付けると、転倒してケガをする原因になります。

冷凍設定の場合はビン類を入れない

- 中身が凍って割れ、ケガをする原因になります。

におったり、変色した食品は食べない

- 食中毒や病気の原因になることがあります。

腐败食品飲食禁止

食品は棚より前に出さない

- 落下し、ケガをする原因になります。

電源プラグを抜いたときは、すぐに差し込まない

- 電源プラグを抜いたときやブレーカーが切れたときは、5分以上待ってから差し込んでください。すぐに差し込むと圧縮機に負担がかかり故障の原因になります。

長期間ご使用にならない場合は、安全のため電源プラグをコンセントから抜く

- 絶縁劣化による感電・漏電火災の原因になります。

電源プラグを抜くときは、コードを持たずにプラグを持って抜く

- コードを引っ張ると、コードが破損し、感電・ショート・火災の原因になります。

冷凍庫を運搬するときは、背面上部のコー

据え付け

据え付けについて据え付けについて

据え付け場所

- 床が丈夫で水平なところ

じゅうたん・畳・塩化ビニール製の床材は、冷凍庫底面の熱により変色することがありますので下に丈夫な板を敷いてください。

- 熱気・湿気の少ないところ

直射日光が当たるところ、発熱器具（コンロ・ストーブなど）の近くは冷却力が低下します。

- 周囲にすき間をあける

図のように冷凍庫の周囲にすき間をあけて、放熱を良くしてください。放熱が悪いと冷却力が低下し、電気代のムダ等、非効率的です。

警告

電源プラグを本体で押し付けない

- 偏つき、過熱・火災の原因になります。

禁止

湿気の多いところや、水のかかるところへは据え付け

ない

- 絶縁劣化により、感電・漏電火災の原因になります。

水場での使用禁止

地震などによる転倒防止の処置をする

- 振動により冷凍庫が亜倒し、ケガの原因になります

指示

注意

床が丈夫で水平なところに据え付ける

- 不安定なところに据え付けると、転倒してケガをする原因になります。

水平に禁え付け

転倒防止の処置が必要な場合

アースについて

次の場所で使うときは、必ずアースおよび漏電しゃ断器を取り付けてください。

• 地下室などの湿気の多いところ
• 土間やコンクリートの床など湿気の多いところ
• 洗い場など、水のかかりやすいところ

漏電しゃ断器について

水気の多いところに据え付ける場合は、アースの他に漏電しゃ断器の設置が義務づけられています。詳しくは、お買い上げの販売店にご相談ください。

警告

湿気の多いところや水気のあるところで使う場合は、アースおよび漏電しゃ断器を取り付ける

- 故章や漏電のとき、感電するおそれがあります。

■コンセントにアース端子がないとき

- お買上げの販売店に、アース工事（有料）を依頼してください。アース工事（D種接地工事）は電気工事士の資格が必要です。

■コンセントにアース端子があるとき

- アースの先端を確実にアース端子に接続してください。

次のところにはアース線を接続しないでください。

ガス管……爆発や引火の危険性があります。

水道管……プラスチックの部分があり、
アース効果がありません。

避雷針・電話のアース線

落雷のときに大電流が流れ危険です。

移動・運搬するとき、転居のときは

1 食品を取り出す

転居のとき

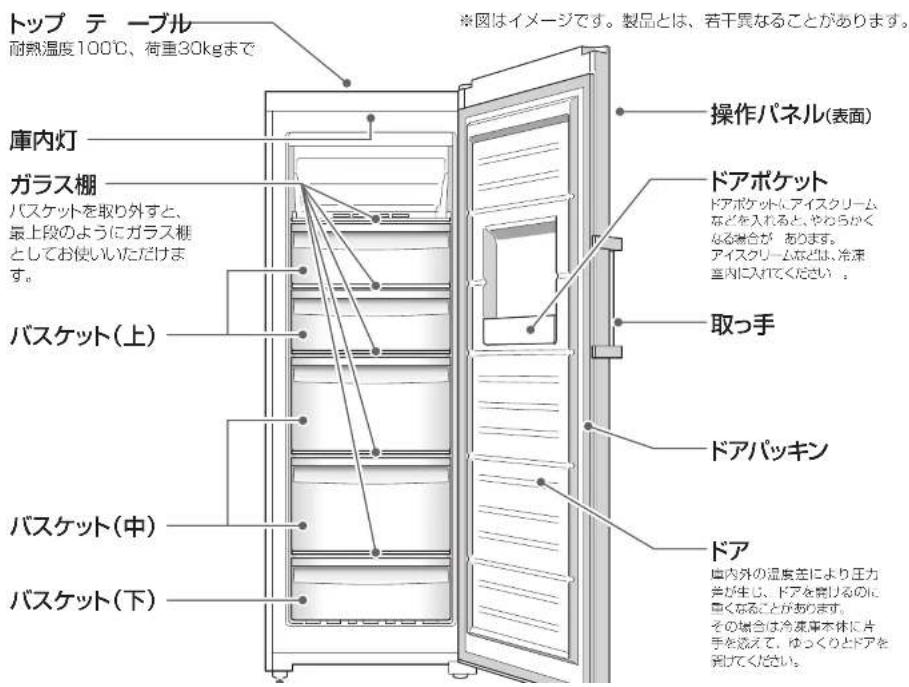

各部のなまえと使いかた

温度調節

冷凍モードは通常「-18℃」でお使いください。

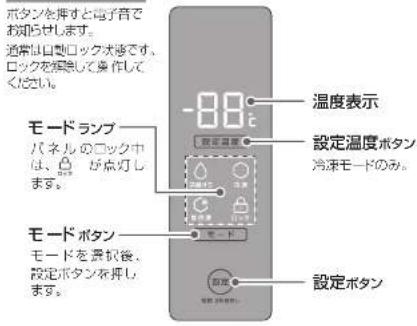

操作バネル

■冷凍モードの設定と温度調節

7 モードを押し、○を選ぶ

- 選択中のモードランプが点滅し、押すことに現在の設定を起点に、「冷蔵4℃」→「冷凍」→「冷凍(点灯)＋急冷凍(点滅)」の順で切り換わります。

三、下拉上压：下拉上压为0.5mm，左相

操作パネルについて

• 電源プラグをコンセントに差し込むと、-88℃と表示されたのち、設定温度が表示されます。(工場出荷時の設定は、冷凍モード「-18℃」です。)
• ドアが閉まっている状態で、約30秒ボタン操作がない場合は、節電のため表示部は消灯します。同時に自動的にロック状態になります。(いずれかのボタンに触れると表示部が点灯します。)
• 設定ボタンを3秒長押しすると、操作パネルのロックまたは解除ができます。温度調節などの操作は、ロックを解除した状態で行ってください。

急冷凍モード（冷凍モード時のみ設定可）

食品を急いで冷凍するときや冷やしたいときに急冷凍モードを設定してください。

冷凍モードで運転中にモードボタンで急冷凍を選び設定ボタンを押すと、急冷凍モードになります。 (冷凍と急冷凍ランプ点灯、温度表示[SR]表示)

• 急冷凍モードでは設定温度と関係なく、冷凍運転を一定時間（約50時間）連続に行ったあとに、通常運転（元の設定温度）を行います。
• 同様の操作で、急冷凍モードを解除できます。 ※急冷凍モード開始前の状態が、-8～-15℃の場合は、終了(解除)後、-16℃の設定になります。

お手入れ

警告

改造は絶対しない

また、修理技術者以外の人が分解したり修理しない

- 火災・懸電・ケカの原因となります。修理はお買い上げの販売店または、メーカー指定のお客様修建ご相談窓口にご相談ください。

分解禁止

お手入れの際は、必ず電源プラグをコンセントから抜くまた、ぬれた手で抜き差ししない

- 感電やケガをするおそれがあります。

プラグを抜く

891手禁止

本体や庫内に水をかけない

- 田気経緑が無くなり、ショート・感電・火災のおそれがあります。

水かは禁止

■お手入れの方法

1 電源プラグを抜く

2よく絞ったやわらかい布で拭く

- 汚れのひどい場合は、薄めた中性洗剤を含ませて拭き取ってください。中性洗剤を使用したあとは、よく水拭きをして、さらに乾いた布で拭いてください。

3 電源コード・プラグの安全点検をする

4 電源プラグをコンセントにしっかり差し込む

注意

電源プラグを抜いたときは、すぐに差し込まない

- 重ねプラグを抜いたときやブレーカーが切れたときは、5分以上待ってから差し込んでください。すぐに差し込むと圧縮機に負担がかかり故障の

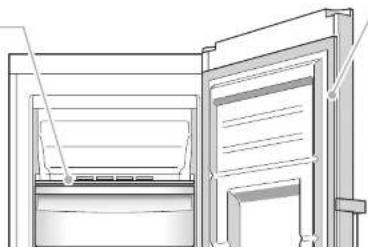

ガラス棚

外して水洗 いします。

上の2段は、棚の手前を上に持ち上げてストッパーを外してから引き出します。

下の3段は、軽く上に持ち上げてから引き出します。

注意
電源プラグを抜くときは、コードを持たずにプラグを持って抜くコードを引っ張ると、コードが破損し、感電・ショート・火災因になります。プラグを持つ	冷凍室内の食品や容器(特に金属製のもの)を、ぬれた手で触れない低温のため、凍裂になるおそれがあります。技術禁止
冷凍庫の底面に手を入れない鉄板などで、ケガをする原因になります。禁止	背面下部の機械部分(圧縮機など)に、手を触れない亜転中・停止直後は熱くなりますので、やりどのおれが限ります。接触禁止

普段はから拭きしてください。

1年に2回程度棚などを外してお手入れしてください。

汚れると通常より早く傷みます。本体側のパッキンの当たる場所も忘れずにお手入れしましょう。

ドアポケット

外して水洗 いします。 上に引き上げて外します。

こんなときには

塗装面に傷が付いたときは

- さびは紙ヤスリで落としてから、早めに防水性壁紙を貼ってください。

長期間使用しないを拡大 長期間

- カビやにおいを防ぐため庫内を掃除し、2～3日間ドアを開けて乾燥させてください。

停電したときは停電したときは

- ドアの開閉を少なくするとともに、新たな食品の貯蔵はさけてください。

- 2001年4月より施行されている家電リサイクル法(2004年4月より冷凍庫の同一区分として冷凍庫が加わりました。)では、お客様がご使用消みの冷凍庫を廃棄する場合、収束・亜搬料金と再商品化等の料金をお支払いいただき、対象品を販売店や市町村に適正に引き渡すことが求められています。

故障かな？と思ったら

下記の症状は故障ではありません。

こんなとき	おたしかめください
全く冷えない	■電源プラグをコンセントにしっかりと差し込んでいますか。■電源ヒューズやブレーカーが切れていませんか。■停室ではありませんか。
あまり冷えない アラームが鳴る	■熱いものを入れたり、ドアをひんばんに開けていませんか。■食品を詰めすぎていませんか。■直射日光が当っていたり、近くに発熱器具(コンロ・ストーブなど)がありませんか。■冷凍庫の周囲にすき間があるいていますか。(周囲の風通しは良いですか。)■ドアはきちんと閉まっていますか。
音 がうるさい/異音がする	■キュルキュル、コボコボなどの音がすることがありますが、これは冷却装置内を流れる冷媒(ガス)の音です。■キーン、シャリシャリなどの音は室内を冷やすための圧縮機の音です。突然音がしたり、音がしなくなったりしますか、異常ではありません。■使いはじめや運転開始時には、圧縮機の音が若干大きくなりますが異常ではありません。■上記以外の場合、据え付け状態を確認してください。・床がしっかりと安定した場所に据え付けていますか。・据え付けが悪く、ガタついていませんか。・冷凍庫が壁などに触れていませんか。・冷凍庫の周囲に物が落ち、接していませんか。
水が漏れる	■電源プラグをコンセントにしっかりと差し込んでいますか。■ドアはきちんと閉まっていますか。
庫内の箱付について(多量の箱がつく)	■天井部分は他の部分より多く箱がつきます。これは庫内を冷気が対流するためであり、異常ではありません。■下記の場合は庫内に箱がつきやすくなります。・ドアをひんばんに開け閉めした場合・ドアが完全に閉まっていない場合

仕様

品番	JF-NUF226B
種類	冷凍庫
電源	100 V 50/60Hz共用
定格内容積	226 L
電動機定格消費電力	103/113 W
電熱装置定格消費電力	145/145 W (50/60Hz)
年間消費電力量	322/322 kWh/年 (50/60Hz)
外形寸法	595 × 632(662) × 1671 mm(幅 × 奥行き(取っ手含) × 高さ)
質量	63.2 kg
電源コード	1.9 m

付属品

ドアポケット......1ガラス棚......5バスケット(上)......2バスケット(中)......2バスケット(下)......7

- 年間消費電力量は日本産業規格 JIS C 9801-3 : 2015 に定められた測定方法と計算方法において得られた値を表示しております。

- 定格内容積は日本産業規格 JIS C 9801-3：2015 に基づき、庫内の温度制御に必要でない庫内部品（棚やケースなど）を外した状態で算出したものです。

- 製品の外観および仕様は、改良のため予告なく変更することがありますが、ご了承ください。

- この製品は日本国内用に設計されていますので、日本国外では使用できません。FOR USE IN JAPAN ONLY.

冷凍室の性能について

この冷凍庫の性能は * * * * (フォースター)です。

冷凍庫の性能は、日本産業規格 JIS C 9607(2015年版)に定め

記号	* * * * フォースター
冷凍負荷温度(食品温度)	-18°C以下

保証とアフターサービス

保証書（裏表紙）

お買い上げ日・販売店名などの記入を必ず確かめ、お買い上げの販売店からお受け取りいただき、内容をよくお読みのあと、大切に保存してください。

保証期間

お買い上げ日から1年間(本体)

ただし、冷媒従業回路（圧縮機・処縮器・冷却器・毛細管・亜管）は、5年間です。

修理を依頼されるとき

12ページの表に従ってご確認してください。それでも異常がある場合は、ご使用を中止し、必ず電源プラグを抜いてから、お買い上げの販売店へご連絡ください。 なお、食品の補償等製品修理以外の責任はご容赦ください。

保証期間中は

保証書の規定に従って、出張修理をさせていただきます。

保証期間を過ぎているときは

修理すれば使用できる製品については、ご希望により有料で修理させていただきます。当社は、この冷凍庫の補修用性能部品を製造打切後9年保有しております。 (注：補修用性能部品とは、その製品の機能を維持するために改進を改正します)
