M8 をお買い上げいただきまして誠にありがとうございます。M8 は ASRock の一貫した厳格な品質管理の下で製造された信頼性の高いゲーミングベアボーンシステムです。アスロックの品質と耐久性の取り組みに準拠した堅牢な設計を持つ、優れたパフォーマンスを提供します。

ハードウェアの仕様は更新されることがあるため、このマニュアルの内容は予告なしに変更することがあります。このマニュアルの内容に変更があった場合には、更新されたパージョンは、予告なくアスロックのウェブサイトから入手できるようになります。この製品に関係して技術サポートが必要な場合は、ご使用のモデルに関する詳細情報について、弊社ウェブサイトをご覧ください。ASRock ウェブサイト：http://www.asrock.com。

1.1 パッケージの内容

- M8 ベアボーンシステム :

M8 シャーシ

Mini-ITX マザーボード（プリインストール済み）

電源供給ユニット（プリインストール済み）

システムファン（プリインストール済み）

• AC 電源ケーブル
• 六角 スクリュードライバー
• スクリュードライバーセット
• ねじパッケージ
• シャーシロックキー
• VGA Support
• SATA ケーブル6本
• サポート CD
• クイックインストー ルガイド
• ユーザーマニュアル

付属品が同梱されていない場合、または、破損していると思われる場合は、認定販売店までご連絡ください。

1.2 製品仕様

色	ストームブラック
材料	スチール製本体/アルミニウム+プラスチック
寸法	372mm(幅)x123mm(高さ)x400mm(長さ)
マザーボード	ASRock Z87-M8
CPU	第4世代Intel®CoreTMi7/i5/i3/Xeon®/Pentium®/Celeron®プロセッサー・ファミリーに対応
メモリ	DDR3 1600/1333/1066 MHzに対応、SO-DIMM スロット2個、最大16GB
VGA	デュアルスロットグラフィックスカード1枚に対応
光学ドライブ	スロットイン方式スリムスーパーマルチドライブ1台
ハードディスク	3.5"HDDおよび2.5"HDDに対応
WiFi + BT	2T2R WiFi 802.11ac + BT v4.0
フロントI/O	4xUSB 3.0、1xマイク、1xヘッドフォン4-in-1カードリーダー(SD3.0/MMC/MS/MS PRO)
リアI/O	1x7.1HDオーディオ、Creative Sound Core3D搭載、1xIntel Gigabit LAN、4xUSB3.0、4xUSB2.0、1xeSATA2、1xDP、1xHDMI
オールインワンOLED ボタン	A-command
冷却	上部:2x70mmファン、底部:2x70mmファン
電源供給	SFX PSU 450W

2 製品の各部の名称

この章では、M8の主要コンポーネントの位置を図で説明します。

2.1 前面図

1 A-Command (オールインワン OLED ボタン)
2 光	学 ディス クドラ イブ の イジェクト ボタン
3 4 x USB 3.0 ポート
4	4-in-1 カードリーダー(SD3.0/MMC/MS/MS PRO)
5 マイ	クロフォンジャック
6 ヘッドフォンジャック

2.1.1 A-command の機能

A-command は、さまざまな機能を切り替える際に使用する多目的コントローラノブです。

M8

A-command を制御する

- ノブを 回 転してメイン機能またはオプションを 切り替 えます。

- 1回押して選択を確定します。

システムの電源をオンにします。

A-command を押してシステムの電源をオンにします。オペレーティングシステムが自動的に読み込まれるまでお待ちください。

システムの電源をオフにします。

OLED に M8 Logo / Date and Time(M8 ロゴ / 日付と時刻)が表示されたら、A-command を押し、「Yes(はい)」を選択してシステムの電源をオフにします。

Windows を開く前に

OS を起動する前に、次の 3 つのメイン機能を使用できます。

- M8 Logo / Date and Time(M8 ロゴ / 日付と時刻): ロゴが10秒間表示された後で、画面に日付と時刻が表示されます。 5分間アイドル状態のままにすると、ディスプレイはオフになります。

- Light(ライト): ケース内のライトのオン / オフを切り替えます。

- Time(時刻): 時刻のオン / オフを切り替えます。 このオプションをオンに設定すると、M8 Logo / Date and Time(M8 ロゴ / 日付と時刻)画面を使用できます。このオプションをオフに設定すると、M8 Logo / Date and Time(M8 ロゴ / 日付と時刻)画面は非表示になります。

Windows で使用できる機能：

OS を起動した後で、次の 6 つのメイン機能を使用できます。

• M8 Logo / Date and Time(M8 ロゴ / 日付と時刻):
ロゴが 10 秒間表示された後で、画面に日付と時刻が表示されます。5 分間アイドル状態のままにすると、ディスプレイはオフになります。

• Volume(音量):

ノブを右 / 左に回転して、音量レベルを高くします / 低くします。

- Mode(モード):

次の3つの電源管理モードを切り替えます - Eco(エコ)、Standard(標準)、または、Speed（高速）。

- Info(情報):

さまざまな種類の重要な情報を切り替えて、システムの状態を確認します。OLED 画面に、CPU 周波数、CPU 使用率、LAN 使用率、または、APM* データが表示されます。

*APM (Actions per minute、1 分あたりの操作量) で、1 分間にキーボードやマウスをクリックした回数を測定します。あなたの指の動きの速さを確認するには、A-command を 1 回押して APM のカウントを開始します。停止するには A-command をもう 1 度押します。

• Light(ライト):

ケース内のライトのオン / オフを切り替えたり、または、Good Night LED(グッドナイト LED)機能 * を有効にします。

On(オン): ケース内のライトをオンにします

Off(オフ):ケース内のライトをオフにします

All off(すべてオフ): ケース内のライトをオフにして、Good Night LED(グッドナイト LED) 機能を有効にします

*ASRock の Good Night LED(グッドナイト LED)テクノロジーは不必要な LED を消灯して、スリープ状態の環境を改善します。Good Night LED(グッドナイト LED)機能を有効にした場合は、システムの電源を入れると、電源 LED と HDD LED が消灯します。また、Good Night LED(グッドナイト LED)機能を有効にした場合は、システムがスタンバイモードやハイバネーションモードになると、電源 LED およびキーボード LED も自動的に消灯します。

- Time(時刻):

時刻のオン / オフを切り替えます。

このオプションをオンに設定すると、M8 Logo / Date and Time(M8 ロゴ / 日付と時刻)画面を使用できます。このオプションをオフに設定すると、M8 Logo / Date and Time(M8 ロゴ / 日付と時刻)画面は非表示になります。

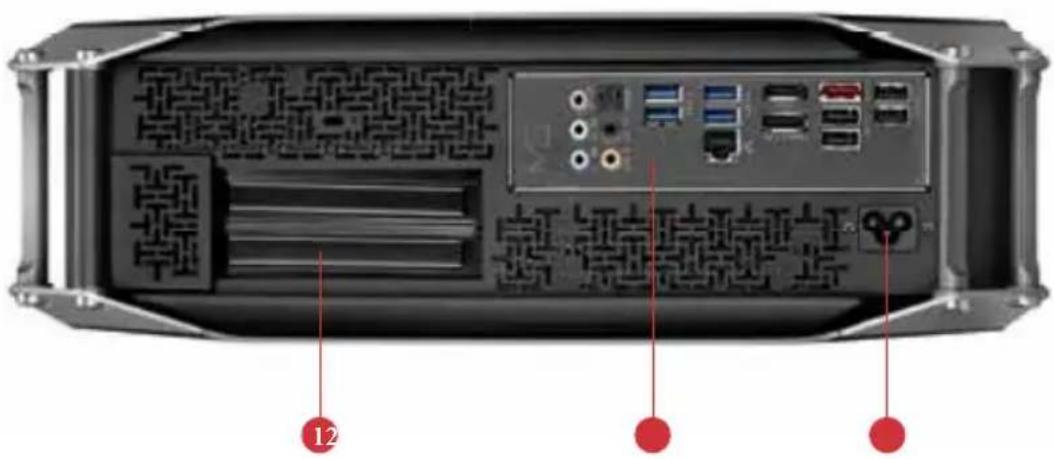

2.2 背面図

1 PCIe スロットカバー
2 I/O パネル
3 AC 人力電源コネクター

2.2.1 I/O パネル

MB 1 2 3 4 USB 3.0 USB 3.0 USB 2.0 USB 2.0 USB 2.0 USB 2.0 USB 2.0 USB 2.0 USB 2.0 USB 2.0 USB 2.0 USB 2.0 USB 2.0 USB 2.0 USB 2.0 USB 2.0 USB 2.0 USB 2.0 USB 2.0 18 17 15 16 13 14 11 12 10 8 9

番号	説明	番号	説明
1	ライン入力ポート(明るい青色)			10 eSATA2 ポート **
2	ライン出力ポート(ライム色) 11 DisplayPort
3	センター/サブウーファーポート(オレンジ色)			12 HDMI ポート
4	リアスピーカー出力ポート(黒色)			13 USB3.0 ポート
5	LAN RJ-45 ポート *(Intel Gigabit LAN)			14 USB3.0 ポート
6	USB2.0 ポート			15 USB3.0 ポート
7	USB2.0 ポート			16 USB3.0 ポート
8	USB2.0 ポート			17 オプティカル SPDIF 出力ポート
9	USB2.0 ポート			18 マイクロフォンポート(ピンク色)

* LAN ポートには LED が 2 つのあります。LAN ポートの LED 表示については下の表を参照してください。

速度 LED アクティビティ / リンクLED LAN ポ ー

アクティビティ/リンク LED		速度 LED
状態	説明	状態	説明
消灯	リンクなし	消灯	10Mbps 接続
点滅	データアクティビティ	オレンジ色	100Mbps 接続
点灯	リンク	緑色	1Gbps 接続

** eSATA コネクターは SATA3_4 コネクターと共有します。

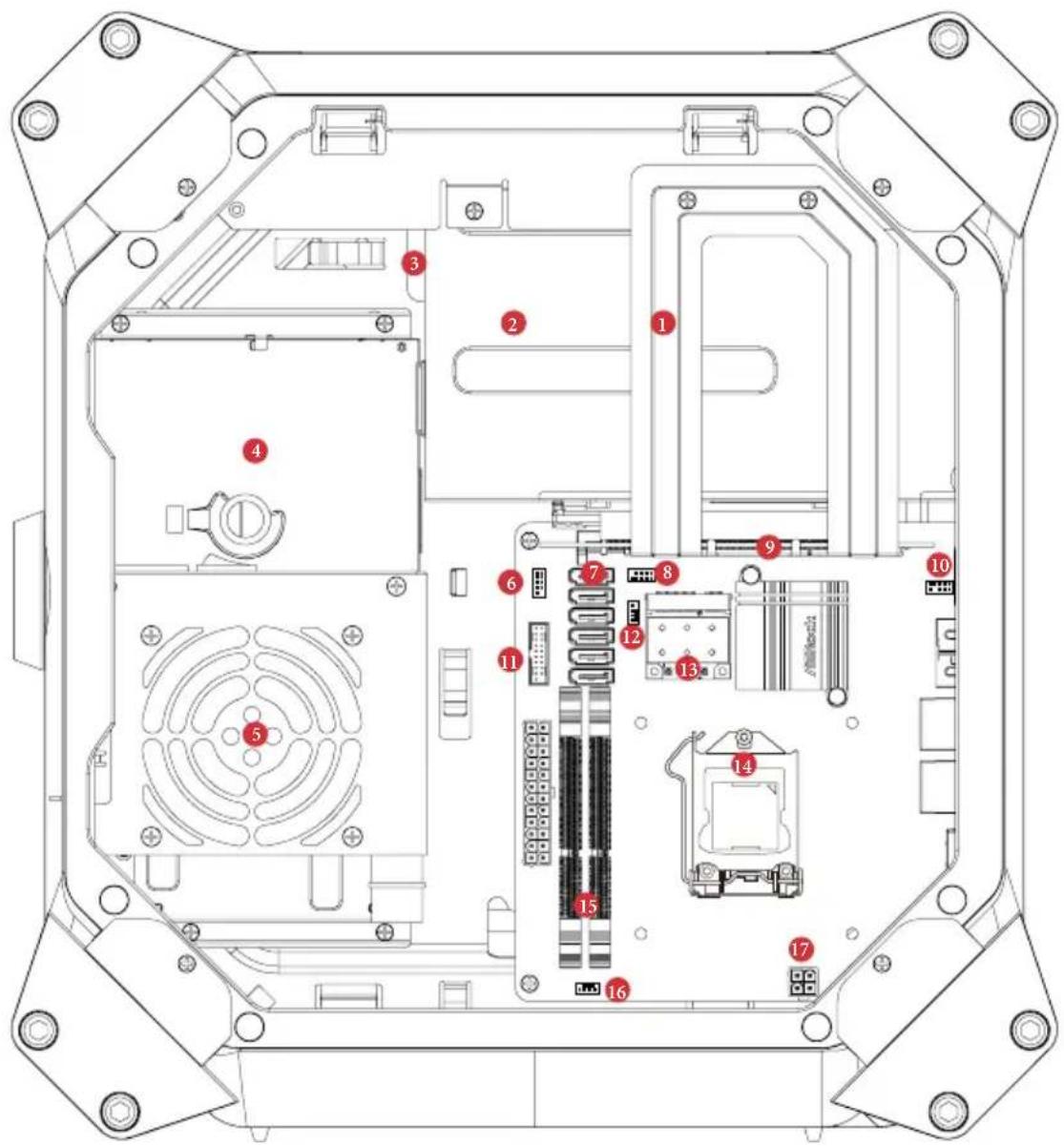

2.3 内側の図

1 ライザーカードのリテンションブラケット
2 VGA カードホルダー
3	ハードディスクドライブトレイ(4 x 2.5" HDD または 1 x 3.5 HDD に対応します)
4 ODD + 2.5" HDD トレイ
	(1 x スロットイン方式 ODD および 1 x 2.5" HDD に対応します)
5 電源供給ユニット (450W)
6 システムパネルヘッダー
7 SATA 3.0 コネクター
8 USB 2.0 ヘッダー
9 PCIe ス ロット
10 フロントオーディオコネクター
11 USB 3.0 ヘッダー
12 補 助 ファンコネクター
13 2T2R WiFi モジュール (802.11ac)
14 CPU ソ ケット
15 DIMM ソ ケット
16 シャーシファンコネクター
17 ATX 12V 電源コネクター

このシステムにはハードドライブは含まれていません。
