使用説明書 KZ-PS1P PANASONIC

このたびは、[H]調理器をお買い上げいただき、まことにありがとうございました。

- この取扱説明書をよくお読みのうえ、正しくお使いください。

特に「安全上のご注意」(P.2～4)は、ご使用前に必ずお読みいただき、安全にお使いください。

お読みになったあとは、保証書と一緒に大切に保管し、必要なときにお読みください。

- 保証書は、「お買い上げ日・販売店名」などの記入を必ず確かめ、販売店からお受け取りください。

上手に使って上手に節電保証書別添付

もくじ

まずお使いになる前に

安全上のご注意

使用上のお願い

使えるなべは？

2

5

6

使い方

各部の名前と使い方

火力調節の目安

8

10

長くご愛用いただくために

お手入れ

次の表示が出たら・・

故障かな？

11

12

13

14

保証とアフターサービス

仕様

裏表紙

安全上のご注意

必ずお守りください

人への危害、財産の損害を防止するため、必ずお守りいただくことを説明しています。

■誤った使い方をしたときに生じる危害や損害の程度を区分して、説明しています。

警告

「死亡や重傷を負うおそれがある内容」です。

注意

「傷害を負うことや、財産の損害が発生するおそれがある」内容です。

■お守りいただく内容を次の図記号で説明しています。

してはいけない内容です。

実行しなけ

らない内容です。

警告

火災、爆発、やけどけが、感電などを防ぐために…

トッププレート(ガラス製)には

● なべ以外の物を載せない

- カセットコンロ・ボンベ・缶詰めなど (誤って加熱すると爆発します)

- アルミ箔なべ・レトルトバック・アルミ箔金属製スプーン・なべのふたなど （破裂によるけが、加熱によるやけどの原因になります）

- 衝撃（物を落とすなど）を加えない (ひびが入ったり割れると、感電の原因になります)

電源プラグ コード 器具用プラグ (磁石式)

いため物・焼き物をするときは

- そばを離れない

- 予熱の火力は弱めにし加熱しすぎない

(少量の油を使うため、 油温が急激に上がり発火します) ※ なべ底が薄いもの・反っている ものは赤熱することがあります。

トッププレート

吸気口 (左底面)

- 揚げ物調理はしない

温度調節機能がないのでなべ底の反り・油量などによっては油温が急激に上がり発火します。

プラグやコードの取り扱いに注意

(ショート・絶縁不良・劣化などによる発火・感電の原因になります)

- 定格15A・交流100Vのコンセントを単独で使う

- 電源プラグは根元まで確実に差し込む

- プラグのほこりなどは定期的に取る → ブラグを抜き、乾いた布でふく。

- 傷んだプラグ・緩んだコンセントは使わない

- コード・プラグを傷めない 傷つける、加工する、熱器具に近づける、無理に曲げる、ねじる、引っ張る、重い物を載せる、束ねるなど

- 器具用プラグ先端にピンやごみを付着させない

- 乳幼児に器具用プラグをなめさせない

- ぬれた手で、プラグの抜き差しはしない

次の点もご注意ください

(火災・やけど・けが・惑電の原因になります)

- 取り扱いに不慣れな方だけで使わせたり、乳幼児に触れさせない

- 本体を水につけたり、 水をかけたりしない

- 吸・排気口やすき間にピンや針金など金属製の物を入れない

- 分解・修理・改造をしない → 修理は販売店にご相談ください。

異常・故障時は

■ 直ちに使用を中止する

(発煙・発火、感電のおそれがあります)

<異常·故障例>

- 焦げ臭いにおいがする - 触れるとビリビリ電気を感じる

- プラグ・コードが異常に熱くなる

- コードを動かすと、通電したりしなかったりする

- トッププレートにヒビ割れができた

→すぐに電源プラグを抜いて、点検・修理を依頼してください。

安全上のご注意

必ずお守りください(続き)

使用上のお願い

やけど、けが発火、感電などを防ぐために

注意

液体を加熱するときは（突沸に注意！）

● 火力を弱めにし、ときどきかき混ぜる
水や調理物を加熱していると、突然汚脱して飛び散ることがあります。

● カレー・みそ汁・吸い物・牛乳などの煮物や汁物

トッププレート（ガラス製）には

接触禁止

- 使用中・使用後しばらくは触れない

なべの熱で熱くなっています。

• 吸気口・排気口をふさがない 本体内部の温度が上がります。

次の点もご注意ください

- 水のかかる所や火気の近くで使わない感電・漏電の原因になります。

● なべが滑り落ちるようなことはしない けが・やけどや、なべの破損、 トッププレートを汚す原因になります。 ● 不安定な所で使わない ● なべがずれた状態で使わない ● なべを載せたまま本体を持ち運ばない

● なべの下に紙・ふきん・汚れ防止カバーなどを敷かない 温度調節機能が正しく働かず、焦げたり、燃えたりします。

● 空焼きしたり、加熱しすぎない 調理物が燃えたり、なべが破損します。

- 調理以外に使わない 加熱しすぎたり、異常動作の原因になります。

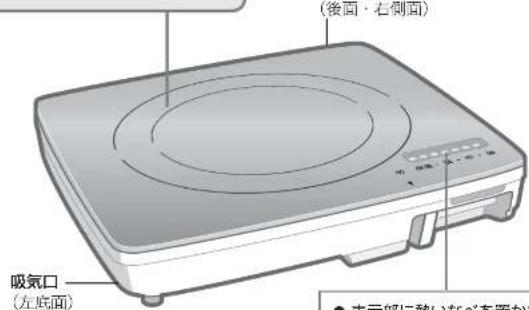

(後面・右側面) 吸気口 (左底面) ●表示部に熱く5°C放置の

プラグやコードの取り扱いは

- 専用の電源コード以外を使ったり、電源コードを他の機器に転用しない

- 扳くときは、コードを持たずに必ずプラグを持って引き抜く

- 使用時以外は コンセントから抜く

電源プラグを抜く

医療用ペースメーカーなどをお使いの方は

- 念のため医師とよくご相談ください 本製品の動作がベースメーカーに影響を与えることがあります。

排気口

(後面・右側面)

• 表示部に熱いなべを置かない。 表示が見えにくくなったり、「表示部高温検知」が働いて通穹が止まります。 (時 P.12)

お知らせ

- テーブルなどの上に長期間置いたままにすると、表面に脚ゴムの跡が残ることがあります。

使用中は IH 調理器から

磁力線が出ているため・・・

● IH クッキングヒーターの上で使わない IH クッキングヒーターが 故障する原因になります。

- トッププレートの上で電磁誘導加熱の調理機器を使わない - IH ジャー炊飯器など本製品が故障する原因になります。

- 磁気に弱いものを近づけない - ラジオ・テレビ・補聴器など雑音の原因になります。

- キャッシュカード・自動改札定期券・カセットテープなど 記録が消える原因になります。

周囲の可燃物からの距離

● 図の距離を離す

(可燃物が木製の壁・家具などの場合)

●片側（右側もしくは左側）は開放する。

- 熱に弱い物の上で使わない。

じゅうたん ビニール製テーブル クロスなど

(火災の原因になります。

天井など 100cm以上 10cm以上 2cm以上 壁 10cm以上 2cm以上 天井など 無い。

[消防法 基準適合]

使えるなべは？

確認のしかた

お手持ちのなべを確認するとき

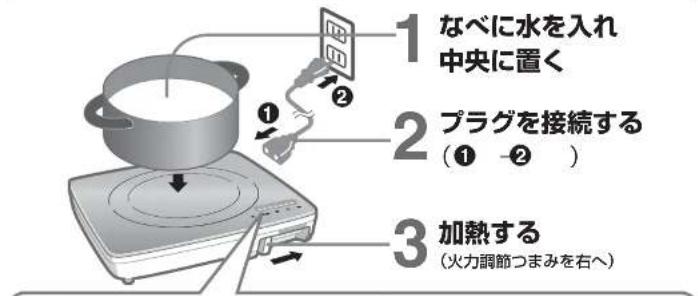

1 なべに水を入れ 中央に置く 2 プラグを接続する (① -② ) 3 加熱する (火力調節つまみを右へ)

使えるなべは・・・

火力表示が点灯

ステンレス（特に多層なペ）は

● なべの材質や形状によっては火力が弱くなる場合があります。
● 加熱し続けると「本体内部高温検知」が動いて、通電が止まるなべがあります。（P.12）

使えないなべは・・・

約 3 秒後に 火力表示が点滅

約 1 分後に表示が消え通電が止まる。

■確認後は

必ず、火力調節つまみを「切」に戻す。

次に使うときに、火力調節つまみを「切」の

位置から動かさないと加熱しません。

新しく購入するとき

市販のなべはマークを確認

● 財団法人「製品安全協会」が認定したIH 対応の商品です。

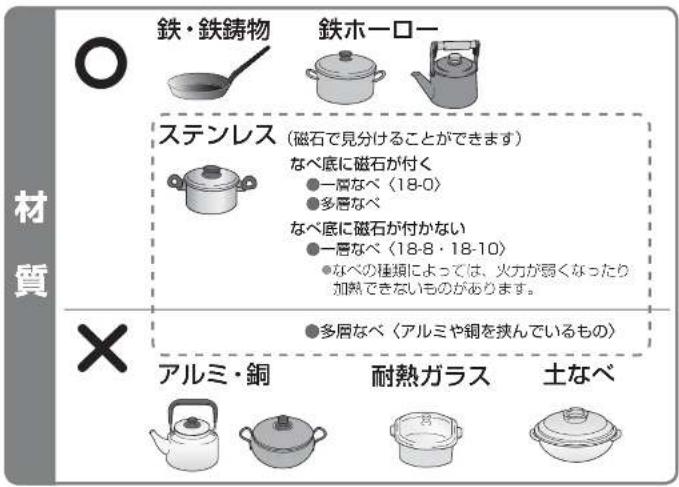

見分け方のポイント

材質 鉄・鉄鋳物 鉄木ーロー ステンレス (磁石で見分けることができます) なべ底に磁石が付く ●一層なべ〈18-0〉 ●多層なべ なべ底に磁石が付かない ●一層なべ〈18-8・18-10〉 ●なべの種類によっては、火力が弱くなったり 加熱できないものがあります。 × ●多層なべ〈アルミや銅を挟んでいるもの〉 アルミ・銅 耐熱ガラス 土なべ

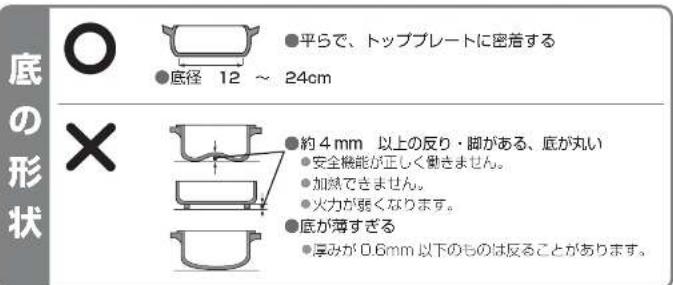

底の形状 ○ ●平らで、トッププレートに密着する ●底径 12 ~ 24cm × ●約4mm 以上の反り・脚がある、底が丸い ●安全機能が正しく働きません。 ●加熱できません。 ●火力が弱くなります。 ●底が薄すぎる ●厚みが0.6mm 以下のものは反ることがあります。

ご注意

土なべなどの陶磁器は「IH 用」と表示されていても

形状などによっては、本製品が故障したり、なべが破損するものがあります。

- IH ヒーターが高温になると通電をコントロールして火力が弱くなり、

うまく調理できないものがあります。

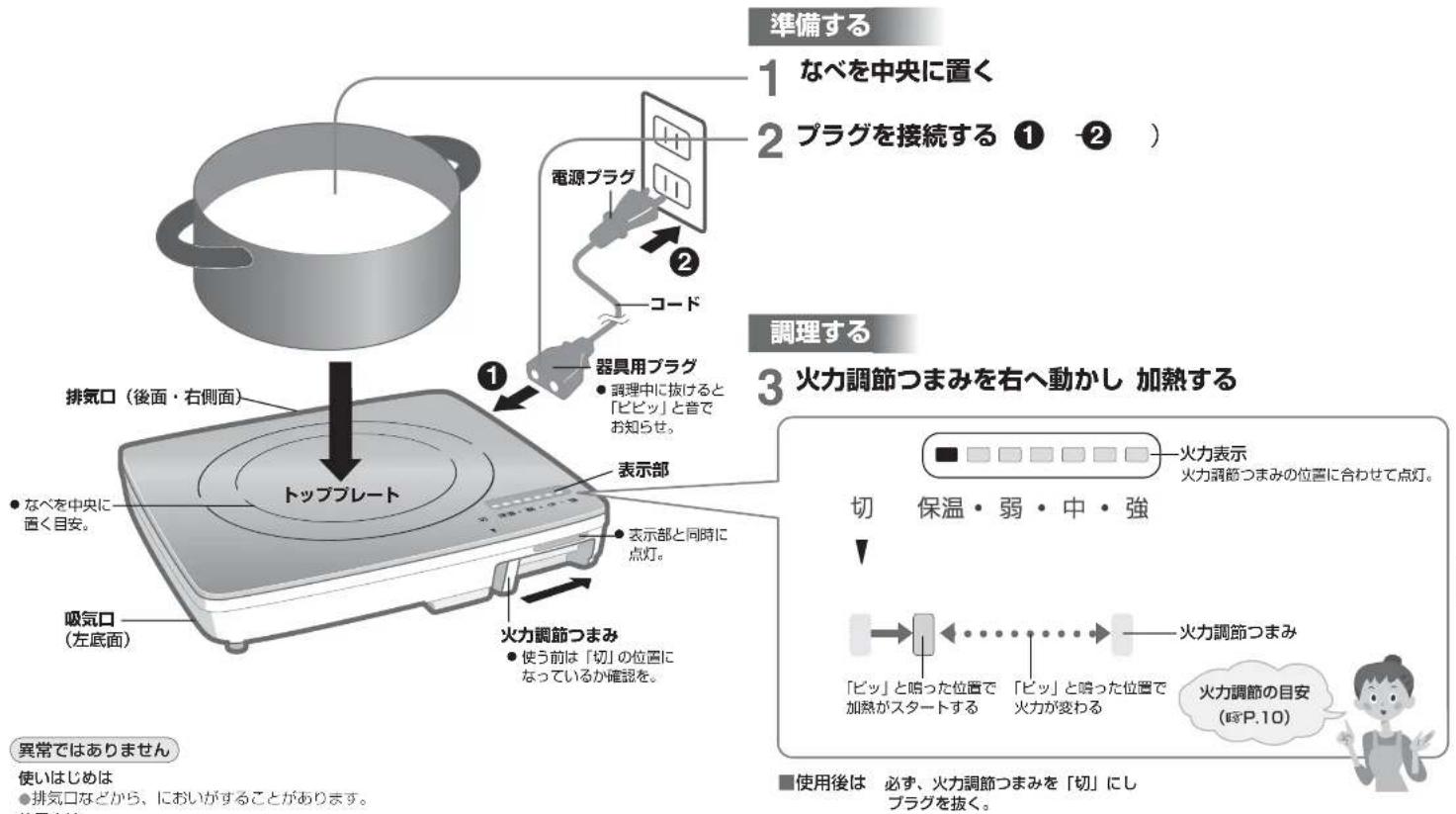

各部の名前 と 使い方


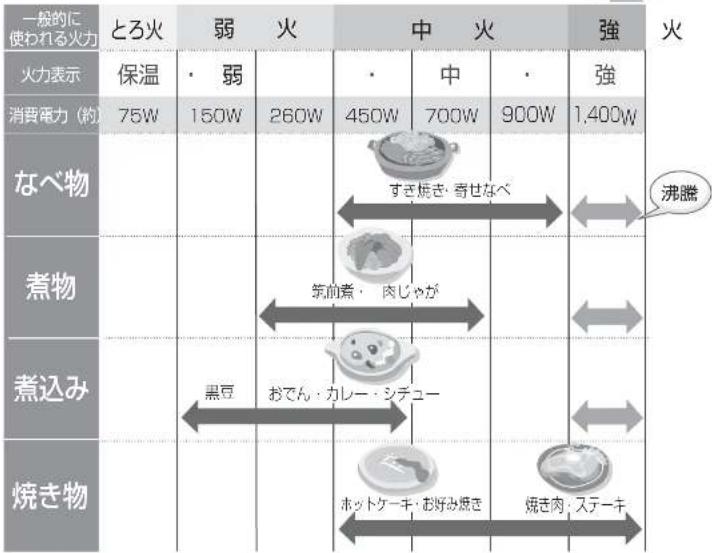

火力調節の目安

●なべの種類・形状・材質、材料の量などによって、火力が異なってきます。様子を見て火力を調節してください。

一般的に 使われる火力 とろ火 弱 火 中 火 強 火 火力表示 保温 ・ 弱 260W 450W 700W 900W 1,400W 消費電力（約） 75W 150W なべ物 煮物 煮込み 焼き物 すぎ焼き・寄せなべ 筑前煮・ 肉じゃが おでん・カレー・シチュー ホットケーキ・お好み焼き 焼き肉・ステーキ 沸騰

ご注意

みそ汁・カレーなどを煮たり温めたりするときは

弱火でときどきかき混ぜる

- 水や調理物が、突然沸騰して飛び散ることがあります。（突沸現象と言われるもの）

いため物・焼き物をするときは

そばを離れない・加熱しすぎない（予熱の火力は弱めにする）

• 少量の油を使うため、油温が急激に上がり発火します。
  ● なべの底が薄いものや反っているものは

強火で予熱すると赤熱することがあります。

お手入れ

●お手入れは、プラグを抜き、冷えてから。

きれいにお使いいただくために ご使用のたびにお手入れを

調理物・油が焼き付くと

取りにくくなります

トッププレート

軽い汚れ

絞ったふきんで、ふき取る

油污れ

台所用洗剤（中性）を薄めて

ふきんにしみ込ませて

ふき取る

- 酸性・アルカリ性の強い洗剤（漂白剤・住宅用合成洗剤など）は使わない。（変色の原因）

取りにくい汚れ

クリームタイプの磨き粉（ジフなど）を付け、丸めたラップやアルミ箔でこすり取る

排気口 後面・右側面) 気口 左底面)

吸気口・排気口

ほこりなどがたまっていたら

掃除機で吸い取る

(ほこりが付いたままで使うと故障の原因)

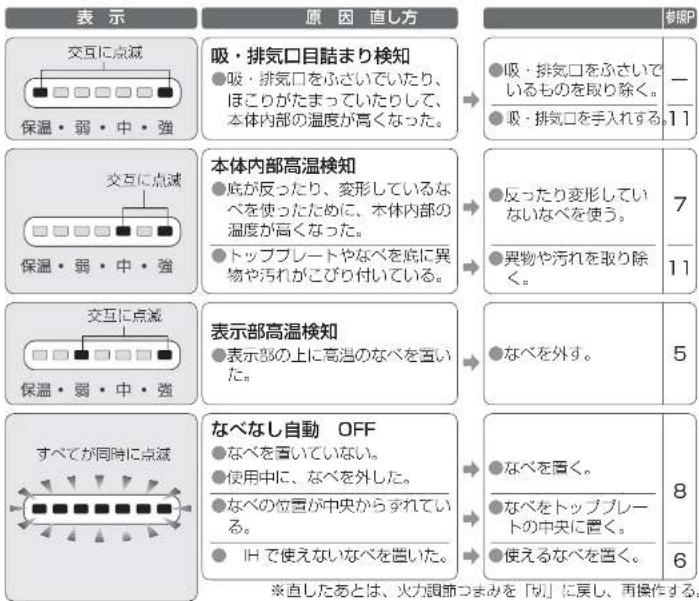

安全機能が働くと、表示でお知らせします。

● 次の方法で直し、火力調節つまみを「切」にする。

表示 交互に点滅 保温・弱・中・強 吸・排気口目結まり検知 ●吸・排気口をふさいでいたり、 ほこりがたまっていたりして、 本体内部の温度が高くなった。 → ●吸・排気口をふさいで いるものを取り除く。 ●吸・排気口を手入れする。 11 交互に点滅 保温・弱・中・強 本体内部高温検知 ●底が反ったり、変形しているな べを使ったために、本体内部の 温度が高くなった。 → ●反ったり変形してい ないなべを使う。 ●異物や汚れを取り除 く。 11 交互に点滅 保温・弱・中・強 表示部高温検知 ●表示部の上に高温のなべを置いた。 → ●なべを外す。 5 すべてが同時に点滅 なべなし自動 OFF ●なべを置いていない。 ●使用中に、なべを外した。 ●なべの位置が中央からずれている。 ●IH で使えないなべを置いた。 → ●なべを置く。 ●なべをトッププレ- トの中央に置く。 ●使えるなべを置く。 8 6 ※直したあとは、火力調節つまみを「お」に戻し、再操作する。

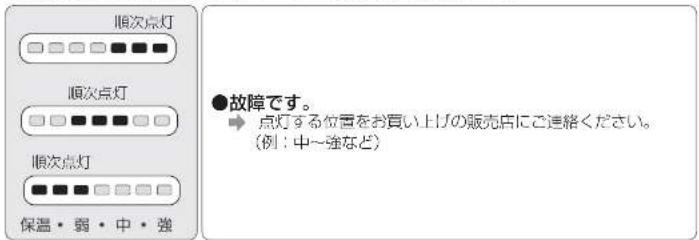

●以上の方法で直らないときや、3つの表示が順次点灯するときは…

順次点灯 順次点灯 順次点灯 保温・弱・中・強 ●故障です。 → 点灯する位置をお買い上げの販売店にご連絡ください。 (例：中～強など)

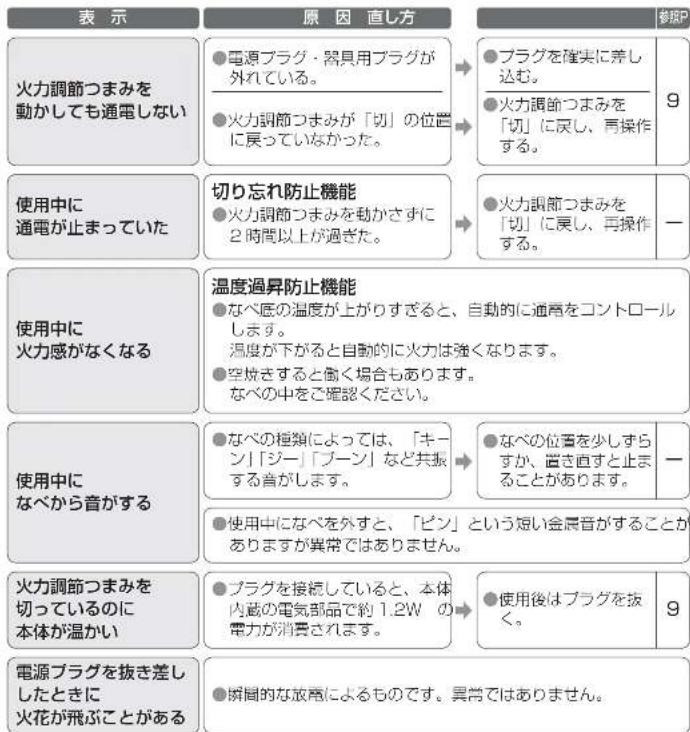

故障かな？次の表示が出たら・

●お問い合わせや修理を依頼される前にご確認を。

表示 火力調節つまみを 動かしても通電しない ●電源プラグ・器具用プラグが 外れている。 ●火力調節つまみが「切」の位置 に戻っていなかった。 使用中に 通電が止まっていた 切り忘れ防止機能 ●火力調節つまみを動かさずに 2 時間以上が過ぎた。 使用中に 火力感がなくなる 温度過昇防止機能 ●なべ底の温度が上がりすぎると、自動的に通電をコントロール します。 温度が下がると自動的に火力は強くなります。 ●空焼をすると働く場合もあります。 なべの中をご確認ください。 使用中に なべから音がする ●なべの種類によっては、「キ- ン」「ジー」「ブーン」など共振 する音がします。 ●使用中になべを外すと、「ピン」という短い金属音がすることが ありますが異常ではありません。 火力調節つまみを 切っているのに 本体が温かい ●プラグを接続していると、本体 内蔵の電気部品で約1.2W の 電力が消費されます。 ●瞬間的な放電によるものです。異常ではありません。

保証とアフターサービス(よくお読みください)

修理・お取り扱い・お手入れ

などのご相談は

ます、お買い上げの販売店へ

お申し付けください

転居や贈答品などでお困りの場合は…

●修理は

サービス会社・販売会社の「修理ご相談窓口」へ！

- 使い方・お買い物などのお問い合わせは

「お客様ご相談センター」へ!

■ 保証書（別添付）

お買い上げ日・販売店名などの記入を必ず確かめ、お買い上げの販売店からお受け取りください。

よくお読みのあと、保存してください。

保証期間：お買い上げ日から本体 1 年間

※ 本製品は業務用にはお使いいただけません。業務用的に使用された場合は、保証期間内でも原則として有料修繕となります。

■ 補修用性能部品の保有期間 6年

当社は、この [H] 調理器の純修用性能部品を、製造打ち切り後 6 年保有しています。

注）補修用性能部品とは、その製品の機能を維持するために必要な部品です。

修理を依頼されるとき

「次の表示が出たら」「故障かな?(12~13)に従ってご確認のあと、直らないときは、まず電源プラグを抜いて、お買い上げの販売店へご連絡ください。

- 保証期間中は

保証書の規定に従ってお買い上げの販売店が修理をさせていただきますので、恐れ入りますが、製品に保証書を添えてご持参ください。

- 保証期間を過ぎているときは

修理すれば使用できる製品については、ご要望により修理させていただきます。

修理料金の仕組みをご参照のうえご相談ください。

●修理料金の仕組み

修理料金は、技術料・部品代などで構成されています [技術料] は、診断・故障保所の修理および部品交換・調整・修理完了時の点検などの作業にかかる費用です。

部品代は、修理に使用した部品および補助材料代です。

ご連絡いただきたい内容

製品名	IH調理器
品番	KZ-PS1P
お買い上げ日	年月日
故障の状況	できるだけ具体的に

ご相談窓口における個人情報のお取り扱い

パナンニック株式会社およびその関係会社は、お客様の個人情報やご相談内容を、ご相談への対応や修理、その確認などのために利用し、その記録を残すことがあります。また、折り返し単話させていただくときのため、ナンバーディスプレイを採用しています。なお、個人情報を適切に管理し、修理業務等を委託する場合や正当理由がある場合を除き、第三者に提供しません。お問い合わせは、ご相談された窺口にご連絡ください。

「ふくあるご質問」「メールでのお問い合わせ」などはホームページをご活用ください。

http://panasonic.jp/support/

修理に関するご相談
バナソニック 修理ご相談窓口

ナビダイヤル(全国共通番号)

0570-087-087

- 呼出音の前にNTTより通話料金の目安をお知らせします。 - 携帯電話・PHS・IP/光電話等、ナビダイヤルがご利用できない場合は、最寄りの修理ご相談窓口に直接おかけください。 - 最寄りの修理ご相談窓口は、次ページをご覧ください。

使いかた・お買い物などのご相談
バナソニック お客様ご相談センター
365日/受付9時-20時

電話

フリーダイヤル

0120-878-365

■ 與帯電話・PHSでのご利用は… 06-6907-1187

FAX

フリーダイヤル

0120-878-236

※電話番号をよくお確かめの上、おかけください。

バナソニック

修理ご相談窓口

ナビダイヤル

(全国共通番号) 0570-087-087

- 呼出音の前にNTTより通話料金の目安をお知らせします。

- 携帯電話・PHS・IP/光電話等、ナビダイヤルがご利用できない場合は、最寄

りの修理ご相談窓口に直接おかけください。

- 地区・時間帯によって、集中修理ご相談窓口に転送させていただく場合がございます。

北海道地区

札幌	札幌市厚浜区厚別尚2丁目17.7	帯広	帯広市西20条北2丁目23-3
	[phone]		(0155)33-8477
旭川	旭川市2条通16丁目1166	函館	函館市西橋根589基地241(函館流道型センター内)
	(0166)22-3011		(0138)48-6631

東北地区

青森	青森市大字浜田字豊田364	宮城	仙台市宮城港区鹿町7-4-18
	[phone]		[phone]
秋田	秋田市外旭川字小谷地3-1	山形	山形市平清水1丁目1.75(023)641-8100
	[phone]	福島	郡山市集田1丁目61.15(024)991-9308
岩手	盛岡市堀川5丁目1-43(019)645-6130

首都圈地区

栃木	宇都宮市上戸原3丁目3-19	東京	東京都世田浜区宮殿2丁目26-17
	[phone]		[phone]
群馬	前橋市祐垣町325-1	山梨	甲府市宝丁目4-13
	[phone]		[phone]
茨城	つくば市筑橋3丁目15-3	神奈川	横浜市港南区日野5丁目3-16
	[phone]		[phone]
埼玉	栖川市赤塚2丁目4-2	新潟	新潟市東区東明1丁目
	[phone]

区末広5丁目

中部地区
石川	金沢市城口丁目20(076)280-6608富山 岡山市板東町1丁目4(076)424-2549福井 福井市鹿根街2丁目4(0776)21-0622長野 松本市茂之丁目3-11(0263)86-9209静岡 静岡市奥区千代田7丁目7-5(054)287-9000	愛知	名古屋市境地区梅入村B-10(052)819-0225岐阜 県阜市中御4丁目42(058)278-6720高山 岡山市花園町3丁目62(0577)33-0613三重 岳市久居野村字山神421(059)254-5520

中国地区

鳥取	鳥取市安長295-1(0857)26 9695	浜田	浜田市下府町327-93(0855)22 6629
米子	米子市米原4丁目2-33(0859)34-2129	岡山	岡山市田中138-110(086)242-6236
松江	松江市平成町182番地14(0852)23-1128	広島	広島市西区南観谷1丁目13-5(082)295-5011
出雲	出雲市西郷町416(0853)21-3133	山口	山口市小都下座220-1(083)973 2720

四国地区

香川	高松市勅使町152-2(087)868-6388	高知	高知市沖田町2-16(088)834-3142
徳島	徳島市沖琪2丁目36(088)624-0253	愛媛	愛媛県伊予郡浜部町八倉75-1(089)905-7544

九州地区

福岡	吉下郡日公墓第10日48	熊本	熊本市建華本町12-3
	[phone]		[phone]
佐賀	佐賀市鎮良町大字八戸上戸第3044	天草	天草市進町18-11
			(0992)22-3125
	(0952)26-9151	鹿児島	鹿児島市与次第1丁目5-33
長崎	長崎市東町1913-1
	[phone]	大島	[phone]
大分	大分市秋原4丁目B-35		大福市名城新仁町11-2
	[phone]		(0997)53-5101
宮崎	宮崎市本郷北方宇早菜2039-2
	(0985)63-1213

沖縄地区

沖縄

浜浜市城間4丁目23-11

☎[phone]

0608

仕様

電源	交流 100 V 50 - 60 Hz 共用
消費電力	1,400 W
加熱(約)	75 W 相当~1,400 W
コード長さ	1.9 m
大きさ(約)	幅 30.2 cm 奥行 28.8 cm 高さ 4.5 cm
質量(約)	2.5 kg

●プラグを接続しただけでの消費電力は約 1.2W です。

愛情点検	長年ご使用のIH調理器の点検を!
	こんな症状はありませんか	ご使用中止
	●焦げ臭いにおいがする●触れるとビリビリ電気を感じる●プラグ・コードが異常に熱くなる●コードを動かすと、通電したりしなかったりする●トッププレートにひび割れができた	故障や事故防止のため、電源プラグを抜いて、必ず販売店に点検をご相談ください。

便利メモおぼえのため記入されると便利です	お買い上げ日	年 月 日	販 売 店 名
	品 番	KZ - PS1P	( ) —

*医療用ペースメーカーなどをお使いの方は、念のため専門医師とよくご相談のうえ、お使いください。
