使用説明書 JW-HD100A HAIER

※高濃度洗浄液から洗い始め、繊維のすみずみまで洗剤を浸透させ、汚れを芯から引きはがします。

初めて使用するときに、排水ホースから水が出ることがあります。これは工場での性能テストによる残水です。

Haier

保証書付（裏表紙）

• このたびは、お買上げいただき、まことにありがとうございます。
• ご使用になる前に、必ずこの取扱説明書をよくお読みいただき、正しくご使用ください。
• お読みになったあとは、「保証書」とともに大切に保管していただき、取扱いが不明な場合や、不具合が生じたときにお役立てください。

もくじ

安全上のご注意…… 1～3

各部のなまえ…… 4～6

洗濯前の準備……7

洗濯量と洗剤類について…… 8～10

音量調節…… 11

洗濯のしかた…… 11～20

各コースについて…… 12

標準コース(A) 13

標準コース(B) 14

お急ぎコース…… 15

念入りコース…… 16

毛布コース…… 17・18

ソフトコース…… 19

脱水のみ運転…… 20

予約運転する…… 21・22

知っていると便利…… 23

お手入れ…… 24～28

据え付け…… 29\~35

こんな表示が出たら…… 36

故障かな？と思ったら…… 37・38

長期使用製品安全表示制度に基づく本体表示について… 39

仕様…… 40

保証とアフターサービス…… 41

別売部品…… 42

保証書…… 裏表紙

安全上のご注意

※ご使用になる前に、この『安全上のご注意』をよくお読みのうえ、正しくお使いください。 ※お読みになったあとは、次にお使いになる場合にすぐ見られるところへ大切に保管してください。

この家庭用全自動電気洗濯機は、よごれた衣服などを洗う目的や衣服などを脱水する目的に使用するものですので、それ以外のご使用は絶対しないでください。

この用途以外でのご使用で発生した故障・修理・事故その他の不具合については、責任を負いかねます。あらかじめご了承ください。

表示について

ここに表示している『安全上のご注意』は、あなたや他の人への危害や損害を未然に防止するためのものです。

『警告』『注意』の2つに大別してお知らせしています。いずれも安全に関する重要な内容ですので、必ず守ってください。

警告

取り扱いを誤ると死亡、または重傷などを負う可能性が想定される内容を表示。

注意

取り扱いを誤ると傷害を負う可能性、または物的損害のみが発生すると想定される内容を表示。

表示の例

お守りいただく内容の種類を、絵記号で区分し説明しています。下記はその一例です。

△記号は、「警告や注意を促す」内容のものです。図の中や近くに具体的な注意内容（左図の場合は感電注意）を示します。

◎記号は、してはいけない「禁止」内容のものです。図の中や近くに具体的な禁止内容（左図の場合は分解禁止）を示します。

●記号は、必ず実行していただく「強制」内容のものです。図の中や近くに具体的な指示内容（左図の場合は電源プラグをコンセントから抜く）を示します。

警告

改造は絶対しない。また、修理技術者以外の人が分解したり修理しない

- 火災・感電・けがの原因となります。 修理はお買い上げの販売店または、お客さま修理ご相談窓口にご相談ください。

- 洗濯・脱水槽の回転が完全に止まるまでは、絶対に中の洗濯物や洗濯・脱水槽に手を触れないでください。ゆる五回転でも、洗濯物が手に巻きついてけがをするおそれがあります。特にお子さまにはご注意ください。

- 洗濯機の近くに台などを置かないでください。洗濯・脱水槽の中に幼児が落ちてけがをしたり、おぼれたりするおそれがあります。

禁止

風雨にさらされるところには、据え付けない

- 風雨にさらされる場所、湿気の多い場所には据え付けないでください。感電・火災・故障・変形のおそれがあります。

水ぬれ禁止

浴室・シャワー室などには、据え付けない

- 感電・火災・故障・変形のおそれがあります。

- 火気を近付けたり、火のついたロウソク・たばこ・蚊取り線香・熱いやカンなどを置かないでください。火災や変形の原因になります。

火気禁止

引火物を洗濯・脱水槽に入れない

- 洗濯・脱水槽には絶対に、灯油・ガソリン・ベンジンナー・アルコールなどやそれらの付着した洗濯物を入れたり、近付けたりしないでください。 爆発や火災のおそれがあります。

禁止

アースを確実に行う

- 故障や漏電のときに感電するおそれがあります。アースの取り付けはお買い上げの販売店にご相談ください。

アース

定格15A以上のコンセントを単独で使用する

- 他の器具と併用した場合、分岐コンセント部が異常発熱して発火することがあります。

コンセントを単独で

交流100V以外では、使用しない

- 火災の原因になります。

禁止

電源コードは束ねたり、引っ張ったり、重いものを載せたり、加熱したり、加工したりしない

- 電源コードが破損し、感電・ショート・火災の原因になります。

禁止

電源コードやプラグが傷んだり、コンセントの差し込みがゆるいときは使用しない

- 傷んだまま使用すると、感電・ショート・火災の原因になります。

禁止

お手入れの際は、必ず電源プラグをコンセントから抜く

また、ぬれた手で抜き差ししない

- 感電やけがをするおそれがあります。

プラグを抜く

ぬれ手禁止

電源プラグを本体で押し付けない

- 傷つき、過熱発火のおそれがあります。

禁止

電源プラグの刃および刃の取付面にホコリが付着している場合はよく拭く

- 火災の原因になります。

ホコリを取り除く

電源プラグは、根元まで確実に差し込む

- 接触不良による感電・火災の原因になります。

根元まで確実に

注意

洗濯機の上にのぼったり、重いものを載せない

- 変形・破損によりけがをするります。

禁止

長期間ご使用にならない場合は、安全のため電源プラグをコンセントより抜く

が●あコリがたまって発熱・発火の原因になることがあります。

プラグを抜く

洗濯時、50℃以上のお湯は使わない

- プラスチック部品の変形や傷みにより、感電や漏電の原因になります。

禁止

運転中、洗濯機の下に手や足を入れない

- 回転部があり、けがをするおそれがあります。

接触禁止

洗濯前は、必ず水栓を開いて給水ホースの接続を確認する

- ネジがゆるんだりしていると、水漏れして思わぬ被害を招くことがあります。

指示を守る

電源プラグを抜くときは、コードを持たずに プラグを持って抜く

- コードを引っ張ると、コードが破損し、感電・ショート・火災の原因になります。

プラグを持つ

脱水時のご注意

■普通の洗濯ものを脱水した場合

普通の洗濯物

洗濯物の水は洗濯・脱水槽の穴から抜けます。

■防水性の衣類や繊維製品を脱水した場合

防水性の衣類や 繊維製品

洗濯・脱水槽が回転しても水が防水性の衣類や繊維製品から抜けないため、水が片寄って大振動を引き起こします。

洗濯・脱水槽が高速回転しても水が防水性の衣類や繊維製品から抜けないため、水が上に移動して大振動とともに飛び出ます。

防水性のマット・シートや衣類、水を通しにくい繊維製品は、洗い・すすぎ・脱水・槽風乾燥をしない

- 洗濯物が飛び出したり、異常振動で洗濯機が転倒してけがをしたり、洗濯機・かべ・床などの破損、衣類の損傷などのおそれがあります。洗濯物の取扱い表示を見て洗濯時の参考にしてください。

（足拭きマットなどかたくて厚いもの、雨ガッパ、オムツカバー、サウナスーツ、ウエットスーツ、スキーウエア、自転車・バイク・自動車カバー、寝袋など）

禁止

使用上のお願い

本体(特にふたや操作パネル部)に洗剤や柔軟剤が付いたときは、

すぐに絞ったタオルなどで拭き取ってください。

- 印字のはがれ、樹脂の傷みや金属の腐食、誤動作の原因になります。

特に濃縮液体洗剤が樹脂部に付くと、樹脂が割れるおそれがありますので、ご注意ください。

ご使用後は、必ず水栓を閉めてください。

- 万一の水漏れを防止するためです。

すすぎ、脱水中にふたがロックされない場合や、脱水中にふたロックを解除しても洗濯・脱水槽が回転している場合は、直ちに使用を中止し、修理を依頼してください。

- けがの原因になります。

雷が鳴り出したら、洗濯機やコンセントには触らないでください。

- 感電するおそれがあります。

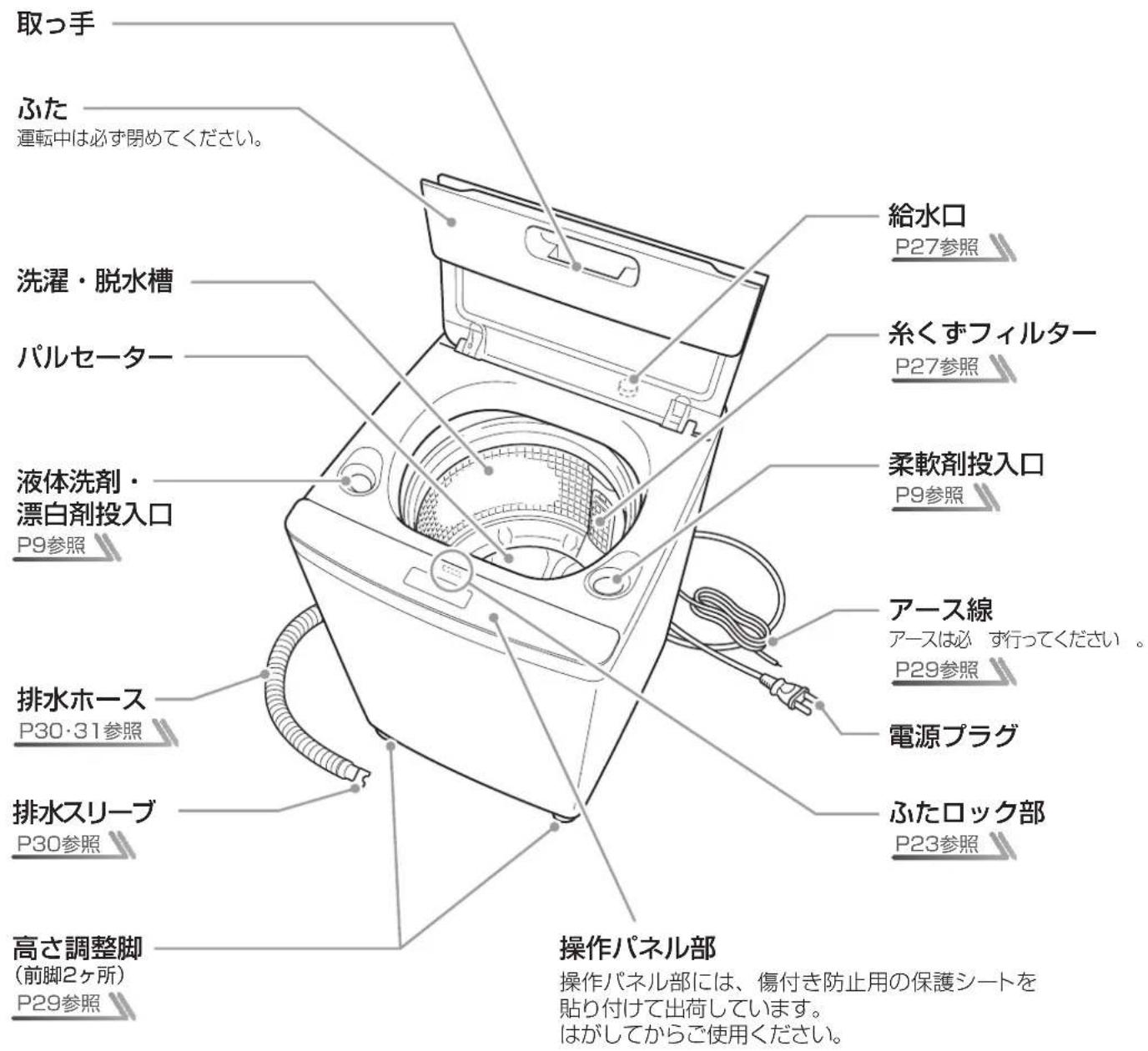

本体

※図はイメージです。製品とは、若干異なることがあります。

取っ手 ふた 運転中は必ず閉めてください。 洗濯・脱水槽 パルセーター 液体洗剤・漂白剤投入口 P9参照 排水ホース P30・31参照 排水スリーブ P30参照 高さ調整脚 (前脚2ヶ所) P29参照 給水口 P27参照 糸くずフィルター P27参照 柔軟剤投入口 P9参照 アース線 アースは必ず行ってください。 P29参照 電源プラグ ふたロック部 P23参照 操作パネル部 操作パネル部には、傷付き防止用の保護シートを貼り付けて出荷しています。 はがしてからご使用ください。

付属品

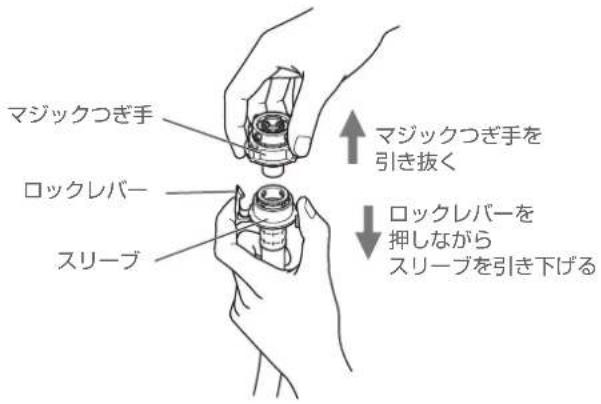

マジックつぎ手
P33\~35参照

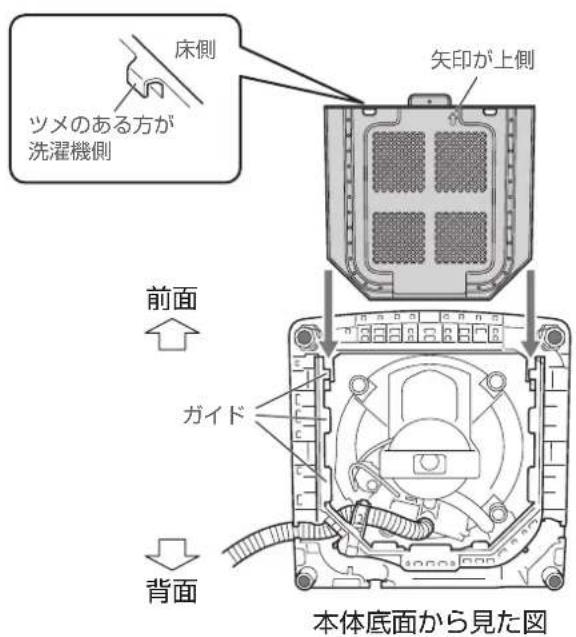

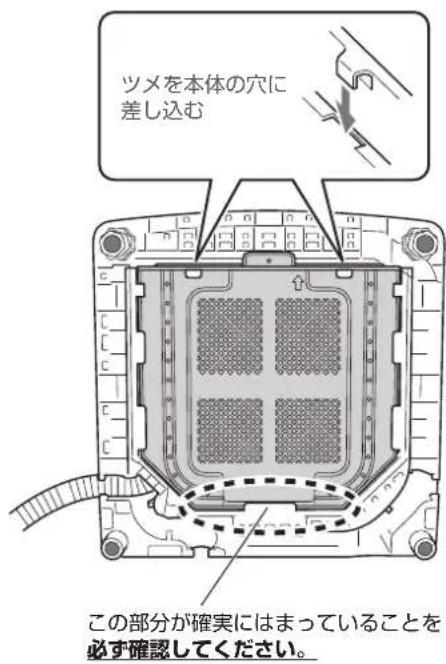

底カバー
(取付ネジ1個付き)
P32参照

操作パネル部操作パネル部

※説明のためにすべてのランプを表示していますが、お使いの中でこのような表示はしません。

音量ボタン

• 音量を設定をします。（初期設定は「大」）
• 押すごとに、音--- 一音--- 一音--- 一音（消灯）と切り換わります。

音——……大：初期設定

音 --……中：大より音を小さくしたいとき

音 -……小 : 中より音を小さくしたいとき

音（消灯）……消音：音を消したいとき

- 音量設定後に運転を行うと、設定した音量が記憶されます。

チャイルドロックランプ(😊)

- チャイルドロック設定中に点灯します。 P23参照

水量目安ランプ/水量表示

• コース選択中は、使用水量の目安を「高」「中」「低」ランプの点灯でお知らせします。
• 水量の手動設定中は目安ランプ(高・中・低)が点灯し、表示部に水量を表示します。

予約ボタン

• 予約運転の洗濯終了時間を設定をします。
• 予約設定時は「予約」ランプが点灯します。

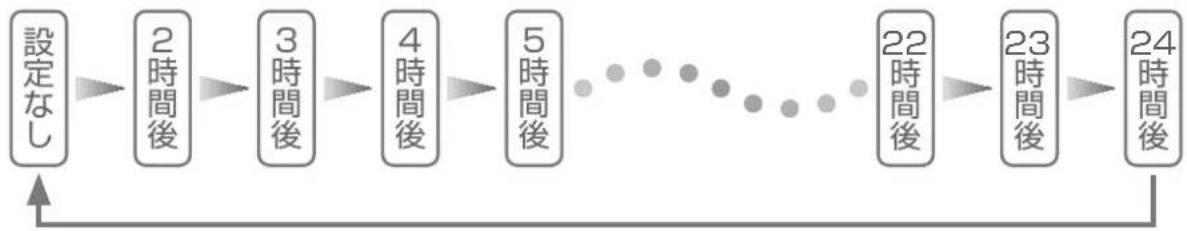

• 1時間単位で、2～24時間後までの設定ができます。

P21·22参照

水量ボタン

• 水量の切り換えをします。（下記5段階） [低] 24、[低] 40、[中] 53、[中] 62、[高] 72
• 水量の目安については8ページをご覧ください。


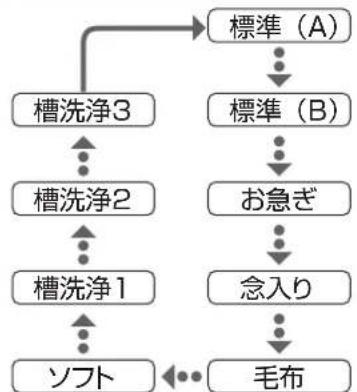

コースボタン/ランプ

• コースの切り換えをします。
• 選択中のコースをランプの点滅でお知らせします。

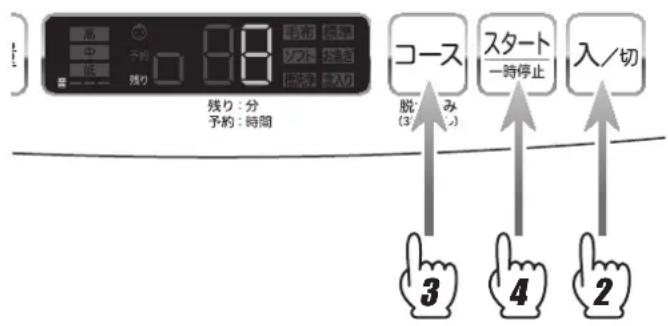

• 3秒長押しすると脱水のみ運転になります。 P20参照

コース


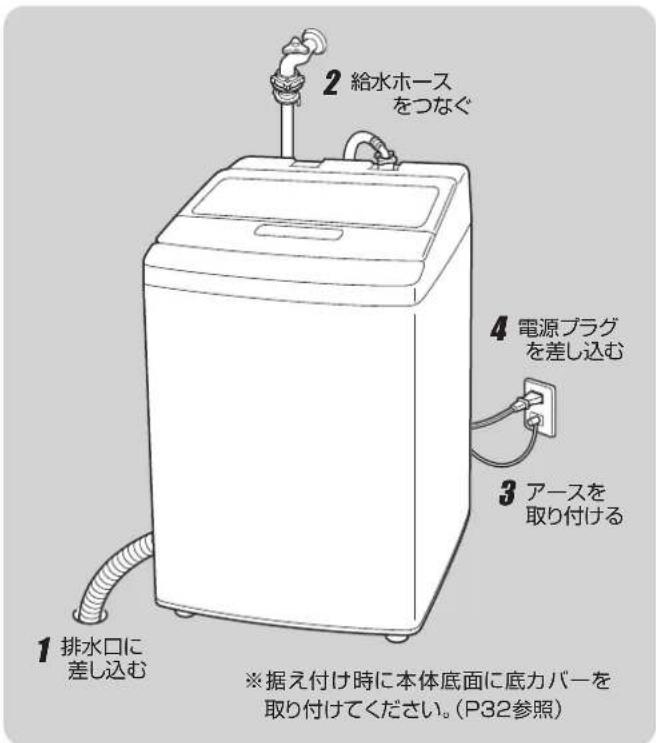

洗濯機の準備洗濯機の準備

1 排水ホースを、排水口に差し込む

P30·31参照

- 据え付け時や初めて使用するとき、排水ホースから水が出ることがありますが、これは工場での性能テストの残水で故障や不良ではありません。

2 給水ホースをつなぐ P33～35参照

- 水栓を開いて、マジックつぎ手や給水ホースの接続部より水漏れがないか確認してください。

水栓から水が漏れる場合は…

水栓のゴムパッキンが劣化している場合に、水栓から水が漏れることがあります。 万一水漏れする場合は、水栓器具の販売店にご相談ください。

ゴムパッキン

3 アースを取り付ける P29参照

4 電源プラグをコンセントに差し込む

- 電源プラグは、根本まで確実に差し込んでください。

2 給水ホース をつなぐ 4 電源プラグ を差し込む 3 アースを 取り付ける 1 排水口に 差し込む ※据え付け時に本体底面に底カバーを 取り付けてください。(P32参照)

衣類の準備衣類の準備

■ ポケットに所持品が入っていないか確かめる

- 鍵やコインなどが入っていると衣類や洗濯機を傷めるおそれがあります。必ず取り出してください。

■ 衣類の取扱い表示に従って洗う

■ 色物と白物、厚物と薄物を分けて洗う

■大きく軽い洗濯物は、少しずつ洗濯する

- サイズが大きく軽い洗濯物は水に浮きやすく、一度にたくさん洗うと、給水時に水が飛び散って床をぬらしたり、脱水時にはみ出して衣類や洗濯機を傷めるおそれがあります。

■ 毛玉や糸くずの出るものは、裏返しにする

■ ほこりやどろ、砂などがついた 服は前もってはたき落とす

- 衣類にどろなどがついたままですと洗濯機の故障の原因になります。

■ エプロンなどのひもは結び、ファスナーは閉める

- 衣類や洗濯機を傷めるおそれがあります。

■ 傷みやすい衣類は、洗濯ネットに入れる

• レースのついた（ランジェリー、ナイロンストッキング、化織の薄物など）傷みやすい衣類は、市販の洗濯ネットに入れてください。
• ワイヤー入りのブラジャーは必ず市販の洗濯ネット（細かい網目）に入れてください。ワイヤーが飛び出して衣類や洗濯機を傷めるおそれがあります。

衣類の入れかた衣類の入れか

水に浮きやすいものやかさばるものから先に入れてください。

洗濯物が浮いてきたら、一時停止して洗濯液に押し込み、水を十分含ませてください。

• カーテンなどの大物、ジーンズ、柔道着など厚手の衣類
• 水に浮きやすいもの（細かい網目の洗濯ネットに入れたもの、フリースなど化繊100%あるいは混紡衣類）
• 洗濯物は入れすぎないでください。

(給水時に水が飛び散り床がぬれる、汚れがよく落ちない、 脱水時にはみ出して衣類や本体が破損する原因)

洗濯量と洗剤類について

洗濯物の重さの目安

• コースによって洗濯容量が異なります。下記を参考に洗濯容量を超えないようにしてください。
• 洗濯物の量が多いときは、無理をせずに何回かに分けて洗ってください。

作業着上・下 (混紡 約800g)

パジャマ上・下 (木綿 約500g)

Yシャツ (混紡 約200g)

アンダーシャツ (木綿 約130g)

シーツ (木綿 約500g)

バスタオル (木綿 約300g)

ブリーフ (木綿 約50g)

くつ下 (混紡 約50g)

※洗濯容量は、JIS(日本産業規格)規定の布地を使用した場合のものです。洗濯物の厚さ、大きさ、種類により洗える量が変わります。

洗濯量と洗剤量の目安

洗濯量(目安)	水量目安ランプ	水量	コ ンパクト洗剤		粉石けん	液体洗剤			柔軟剤
			水30Lに対する使用量(約)
			20g	15g	40g	10ml	25ml	40ml	10ml
10.0kg以下	高	72L	約48g	約36g	約96g	約24ml	約60ml	約96ml	約24ml
8.0kg以下	中	62L	約41g	約31g	約83g	約21ml	約52ml	約83ml	約21ml
		53L	約35g	約27g	約71g	約18ml	約44ml	約71ml	約18ml
3.5kg以下	低	40L	約27g	約20g	約53g	約13ml	約33ml	約53ml	約13ml
		24L	約16g	約12g	約32g	約8ml	約20ml	約32ml	約8ml

家庭用品品質表示法の改正に伴い、メーカーにより洗剤の標準使用量（水30Lに対し〇〇g）が表示されていないものもあります。洗剤容器にある「使用量の目安」を参考にしてください。

お知らせ

• 洗剤の分量は、上の表を参考にしてください。必要な洗剤量は、洗剤メーカーや銘柄によって異なります。製品の水量表示に合わせて洗剤量を計算し、ご使用ください。
• 汚れが多い場合は、洗剤量を調整してください。
• 洗剤は入れ過ぎないようにしてください。すすぎ不十分になり、衣類に残ったり変色の原因になります。 特に軽い汚れのときは、泡が多くなりますので、洗剤を入れ過ぎないようにご注意ください。(軽い汚れとは、汗やほこりの様な脂分をほとんど含まない汚れのことです。)

洗いの給水が始まってから、洗濯・脱水槽に入れる

• 給水の水が落ちている付近に洗剤を入れると溶けやすくなります。
• 予約運転時は、タオルやハンカチなどで包み洗濯物の中央付近に押し込んでください。
• 粉石けんは、直接入れないでください。（P10参照）

液体洗剂

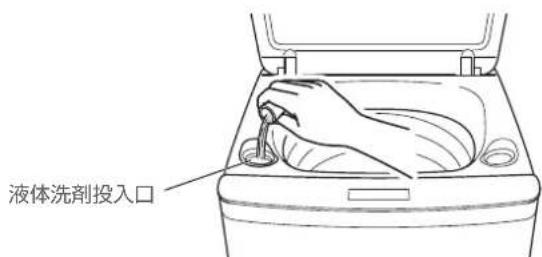

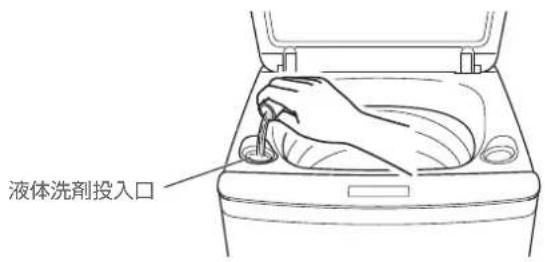

液体洗剤投入口に流し込む

液体洗剤投入口

柔軟剤

柔軟剤投入口に流し込む

柔軟剤投入口

• 柔軟剤は、最後のすすぎのときに自動的に投入されます。
• 柔軟剤は、投入口のふち以上に入れないでください。柔軟剤が洗濯槽へ流れてしまいます。最高50mlが目安です。
• 柔軟剤を長時間（約12時間以上）入れたままにしないでください。固まってしまうことがあります。
• 濃縮タイプは固まるおそれがあるため、2倍の量に薄めてからご使用ください。

漂白剤洗 割

粉末漂白剂粉末洗剂

洗いの給水が始まってから、洗濯・脱水槽に入れる

- 2倍の量の水で薄めて流し込んでください。

液体漂白剤 2倍の 量の水 液体漂白剤投入口

• 予約運転時は、液体漂白剤を使用しないでください。
• 予約運転時は、酸素系粉末漂白剤をタオルやハンカチなどで包み洗濯物の中央付近に押し込んでください。
• 予約運転時は、塩素系漂白剤は使用しないでください。

ご注意

色物には、色物専用の漂白剤を使用してください。

塩素系の漂白剤は、直接洗濯物にかけないでください。

- 変色など洗濯物を傷める原因になります。

粉石けんを使うには

溶け残りを防ぐため、粉石けんはあらかじめよく溶かしてからお使いください。

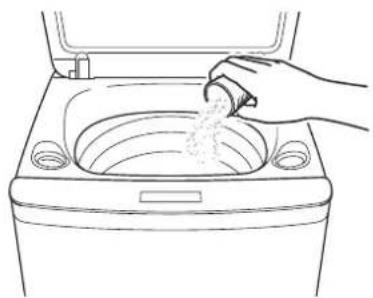

洗濯機で直接溶かす場合

1 標準コース(A)にて水量24Lに設定し、ふたを閉めスタートする
2 給水が終わったら一時停止して、粉石けんを入れる
3 3分程度運転し、電源を入れ直す
4 洗濯物を入れてコースを選択し、洗濯する

1 バケツに30℃前後のぬるま湯を、約5L用意する
2 よくかき回しながら、粉石けんを少しずつ入れる
- 粉石けんが残らないように、よくかき混ぜてください。
3 洗濯物を入れ、洗濯を始める
4 給水が始まったら一時停止して、溶かした粉石けんを入れる
5 ふたを閉め、再スタートする

粉石けんを使用した場合は、十分にすすぎを行ってください。

- 粉石けんは合成洗剤に比べ洗濯物に残りやすく、黄ばみやにおいの原因になります。

粉石けんは入れすぎないようにご注意ください。

- 粉石けんの使用量が多すぎたり水温が低いと、完全に溶けずに衣類に残ったり、ホースや洗濯・脱水槽に付着したあとにはがれて浮き上がり、洗濯物を汚すことがあります。

予約時は粉石けんを使用しないでください。

- 固まるおそれがあります。

音量調節

洗濯のしかた

本機は、音量(操作音や終了音など)を調節することができます。

1 入/切 を押す

2 音量を押す

- 押すごとに、音----→---→-(消灯)と切り換わります。(初期設定は「大」)

音量	備考
音----	大	初期設定
音---	中	大より音を小さくしたいとき
音-	小	中より音を小さくしたいとき
音(消灯)	消音	音を消したいとき

3 コースを選択し、運転する

- 運転を行うと、設定した音量が記憶されます。

注意

長期間ご使用にならない場合は、安全のため電源プラグをコンセントより抜く

- ホコリがたまって発熱・発火の原因になることがあります。

プラグを抜く

ご注意

ふ たロック中表示部の一番左の数字にoと表示）は無理にふたを開けないでください。

- 破損・故障の原因になります。

運転中は電源プラグを抜かいでください。

- 故障のおそれがあります。一時停止ボタンを押し電源を切ってから電源プラグを抜いてください。

標準コースにて、ふたを閉めてスタートを押した場合は、約1分間は注水されずに待機状態になります。

- すぐに洗濯を開始したい場合は、一旦ふたを開けて再度閉めると待機状態が解除されます。

コース	洗濯容量	おすすめの洗濯物の種類
標準(A・B)	~10.0kg	ふだんの洗濯に... P13・14参照
お急ぎ	~2.0kg	汚れの少ないものを、手早く洗いたいときに... P15参照
念入り	~3.0kg	ジーンズなどの厚手の衣類を洗うときに... P16参照
毛布	P17参照	毛布など大物を洗うときに... P17・18参照
ソフト	~3.0kg	大切(デリケート)な衣類などを洗うときに... P19参照

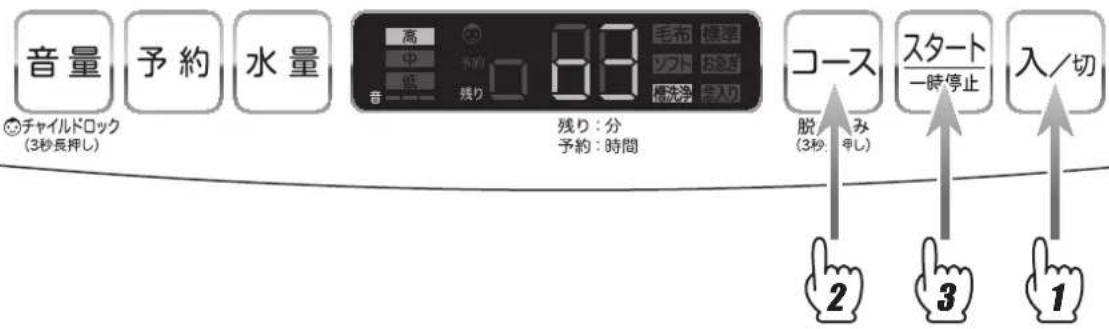

槽洗浄 1・2・3	-	洗濯・脱水槽の定期的なお手入れに... P24~26参照

コース内容と所要時間の目安(初期設定)

コース	水量(手動設定できる水量)		洗い	すすぎ	脱水	所要時間
標準(A)	40~62L無段階自動設定	(24、40、53、62、72L)	5~12分の自動設定	シャワーすすぎ1回+ためすすぎ1回	6分	26~31分
標準(B)	40~62L無段階自動設定	(24、40、53、62、72L)	5~12分の自動設定	ためすすぎ1回	6分	25~30分
お急ぎ	24L	(24、40、53)	2分	ためすすぎ1回	2分	10分
念入り	53L	(24、40、53、62、72L)	つけおき+16分	ためすすぎ2回	7分	79分
毛布	72L	(変更不可)	つけおき+11分	ためすすぎ2回	6分	60分
ソフト	53L	(24、40、53、62、72L)	3分	ためすすぎ2回	4分	30分
槽洗浄 1	-	-	-	-	2分	2分
槽洗浄 2	72L	(変更不可)	3時間(つけおき+洗い計8分)	注水すすぎ1回	18分	4時間
槽洗浄 3	72L	(変更不可)	11時間(つけおき+洗い計8分)	注水すすぎ1回	37分	12時間

• 所要時間は、水道水圧・排水条件により変わります。表は、給水量が毎分15Lのときの目安です。
• 洗濯・脱水槽にあらかじめ水があるときや、水量の設定を変更したときは、所要時間が変わる場合があります。
• 念入りコースは初期設定に「つけおき」行程が入っているため、所要時間が長くなっています。「つけおき」時間は水量によって異なります。
• 標準コース（B）とお急ぎコースはすすぎ1回設定のため、すすぎ1回の設定を推奨されている洗剤をご使用ください。
• 39L以下および63L以上は自動設定されません。また24Lと72Lは手動で設定可能です。(P5参照)

布量検知(ファジープログラム)

「標準」コースを選択した場合は、運転開始後にファジープログラムが作動し、布量を自動検知して、「水量(無段階)」「洗い時間」を自動設定します。

• 洗濯・脱水槽に水が入っている場合は、布量を検知できません。この場合、水量は「72L」表示されます。洗濯量に応じた水量を設定してください。(P8参照)
• ぬれている洗濯物を入れた場合は、水量が高く設定されることがあります。洗濯物に応じた水量を設定してください。(P8参照)
• スタート後も水量は変更できます。残り時間が表示され、運転を開始したあとに一時停止すると、水量を変更できます。

検 L」 じた

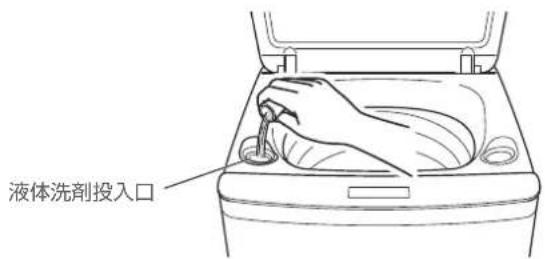

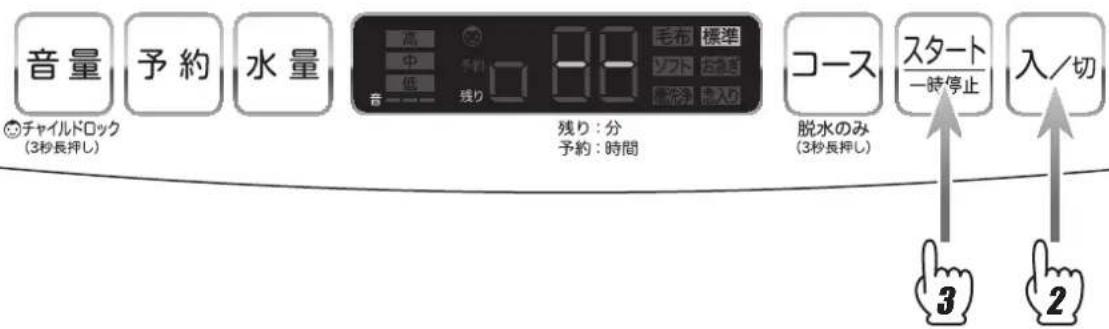

標準コース(A) 標準コース (A) 洗濯容量 \~10.0kgまで

音量 予約 水量 ○チャイルドロック (3秒長押し) 高 中 低 残り 0-8 毛布 標準 ソフト 左右 粉末 進入 残り：分 予約：時間 コース 脱水のみ (3秒長押し) スタート 一時停止 入／切 3 2

1 ふたを開け、洗濯物を入れる
2 水栓を開き、入/切を押す
3 スタートを押す 一時停止

• 布量を自動検知して、水量と残り時間を交互に表示します。（洗濯機に水が入っている場合は、水量は72Lに設定されます。）
• ふたを閉めてスタートを押した場合は、約1分間は注水されずに待機状態になります。すぐに洗濯を開始したい場合は、一旦ふたを開けて再度閉めると待機状態が解除されます。
• 水量を手動で設定したい場合は、水量を設定（P5参照）してからスタートボタンを押してください。

4 水量が表示されたら 液体洗剤投入口に液体洗剤を入れる

液体洗剤投入口

- 粉末洗剤を使用する場合は、洗いの給水が始まってから、洗濯・脱水槽に入れてください。(P9参照)

5 柔軟剤を使う場合は 柔軟剤投入口に柔軟剤を入れる P9参照
6 ふたを閉める(給水・運転開始)

• 給水終了後の運転中に水量ボタンを押すと、押している間、追加給水ができます。
• ふたが閉まっていないと、約1分後に「E2」が表示され運転が始まりません。ふたを閉めると運転を開始します。(P36参照)

電子音でお知らせし、運転終了

• 早めに洗濯物を取り出してください。長時間放置すると、シワや縮みの原因になります。
• 水漏れ防止のため、水栓を閉めてください。

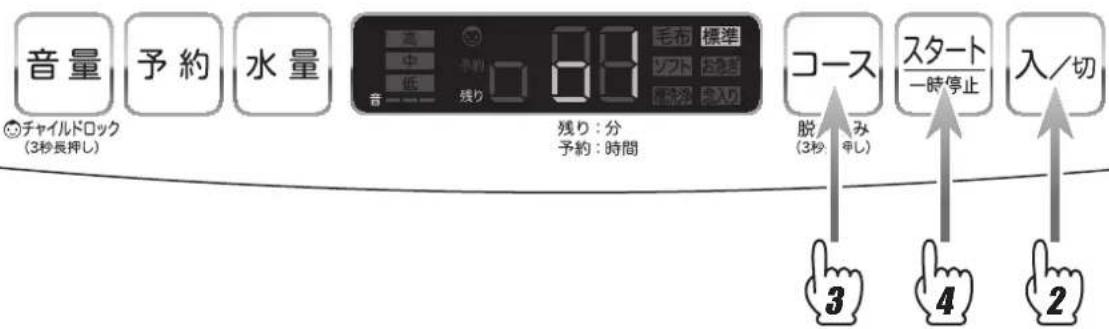

標準コース(B) (すすぎ1回) 洗濯容量 \~10.0kgまで

※本コースは、すすぎ1回の設定を推奨されている洗剤を使用される際のコースとなります。

音量 予約 水量 ○チャイルドロック (3秒長押し) 水 高 中 低 残り 0.88 毛布 標準 ソフト 送店 無済 免り 残り：分 予約：時間 コース 脱み (3秒・申し) スタート 一時停止 入／切 3 4 2

1 ふたを開け、洗濯物を入れる
2 水栓を開き、入/切を押す
3 コース を押して「o1」を表示させる

- 電源投入時は、標準コースが点灯し、表示部に「一一」と表示されます。コースボタンを押すと、「一一」「01」が交互に表示されます。

4 スタートを押す 一時停止

• 布量を自動検知して、水量と残り時間を交互に表示します。（洗濯機に水が入っている場合は、水量は72Lに設定されます。）
• ふたを閉めてスタートを押した場合は、約1分間は注水されずに待機状態になります。すぐに洗濯を開始したい場合は、一旦ふたを開けて再度閉めると待機状態が解除されます。
• 水量を手動で設定したい場合は、水量を設定（P5参照）してからスタートボタンを押してください。

5 水量が表示されたら 液体洗剤投入口にすすぎ1回の設定を推奨されている洗剤を入れる P9参照

- 粉末タイプの場合は、洗いの給水が始まってから、洗濯・脱水槽に入れてください。(P9参照)

6 柔軟剤を使う場合は 柔軟剤投入口に柔軟剤を入れる P9参照
7 ふたを閉める(給水・運転開始)

• 給水終了後の運転中に水量ボタンを押すと、押している間、追加給水ができます。
• ふたが閉まっていないと、約1分後に「E2」が表示され運転が始まりません。ふたを閉めると運転を開始します。(P36参照)

電子音でお知らせし、運転終了

• 早めに洗濯物を取り出してください。長時間放置すると、シワや縮みの原因になります。
• 水漏れ防止のため、水栓を閉めてください。

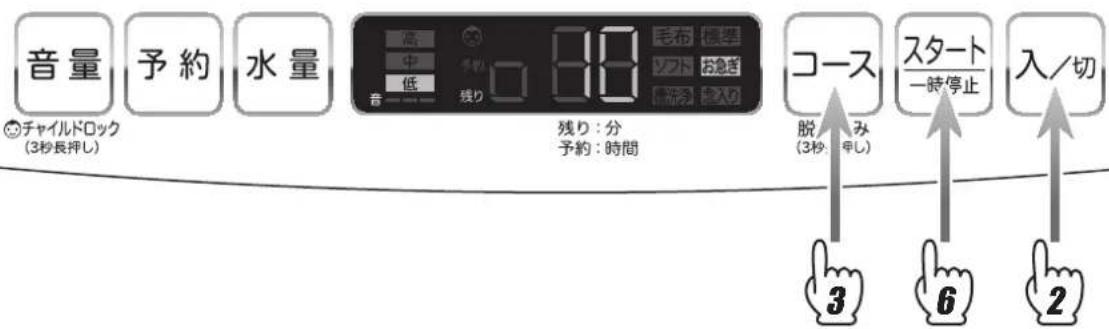

お急ぎコースお急ぎコース 洗濯容量 \~2.0kgまで

音量 予約 水量 高 中 低 残り 0:00 毛布 標準 ソフト お急き 新潟 入の 残り：分 予約：時間 コース 脱み (3秒・早し) スタート 一時停止 入/切 3 6 2

1 ふたを開け、洗濯物を入れる

- 布量は2.0kg以下です。（お急ぎコースの最大洗濯量は2.0kgですが、初期設定では1.0kgの洗濯を想定しています。）

2 水栓を開き、入/切を押す

3 コース を押して「お急ぎ」を選ぶ

- 初期設定の水量は [低]24Lです。

4 液体洗剤投入口にすすぎ1回の設定を推奨されている洗剤を入れる

- 本コース（すすぎ1回設定）は、すすぎ1回の設定を推奨されている洗剤を使用される際のコースとなります。

液体洗剤投入口

- 粉末タイプの場合は、洗いの給水が始まってから、洗濯・脱水槽に入れてください。（P9参照）

5 柔軟剤を使う場合は 柔軟剤投入口に柔軟剤を入れる

P9参照

6 ふたを閉め スタート 一時停止 を押す

• 給水を始め、運転を開始します。
• 水量を手動で設定したい場合は、水量を設定(P5参照)してからスタートボタンを押してください。
• ふたが閉まっていないと、約1分後に「E2」が表示され運転が始まりません。ふたを閉めると運転を開始します。（P36参照）

電子音でお知らせし、運転終了

• 早めに洗濯物を取り出してください。長時間放置すると、シワや縮みの原因になります。
• 水漏れ防止のため、水栓を閉めてください。

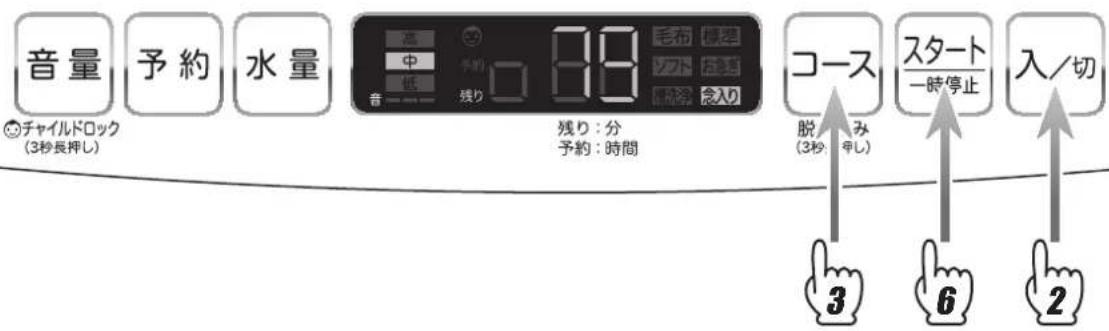

念入りコース 洗濯容量 \~3.0kgまで

音量 予約 水量 ○チャイルドロック (3秒長押し) 高 中 低 残り 0.88 毛布 橙色 ソフト 橙色 風深 食入り 残り：分 予約：時間 コース 脱り、み (3秒、申し) スタート 一時停止 入／切 3 6 2

1 ふたを開け、洗濯物を入れる

- 布量は3.0kg以下です。

2 水栓を開き、入/切を押す

3 コース を押して「念入り」を選ぶ

- 初期設定の水量は [中]53Lです。

4 液体洗剤投入口に液体洗剤を入れる

液体洗剤投入口

- 粉末洗剤を使用する場合は、洗いの給水が始まってから、洗濯・脱水槽に入れてください。（P9参照）

5 柔軟剤を使う場合は 柔軟剤投入口に柔軟剤を入れる

P9参照

6 ふたを閉め スタート 一時停止 を押す

• 給水を始め、運転を開始します。
• 水量を手動で設定したい場合は、水量を設定(P5参照)してからスタートボタンを押してください。
• ふたが閉まっていないと、約1分後に「E2」が表示され運転が始まりません。ふたを閉めると運転を開始します。（P36参照）

電子音でお知らせし、運転終了

• 早めに洗濯物を取り出してください。長時間放置すると、シワや縮みの原因になります。
• 水漏れ防止のため、水栓を閉めてください。

毛布コース 洗灌容量 マイヤー・タフト 毛布～3.0kgまで 綿毛布～1.5kg以下のもの3枚ま

毛布、シーツ、カーテンなど大物を洗うことができます。

■ 洗濯できる毛布

表示のある綿毛布およびアクリル、またはポリエステル100%のマイヤー・タフト毛布

- 綿毛布

大きさ……140cm×200cm以下

質量……1.5kg以下のもの3枚

- マイヤー・タフト毛布

大きさ……140cm×200cm以下

質量……3.0kg以下のもの

ご注意

電気毛布は、洗わないでください。

- 洗える電気毛布については、電気毛布の取扱説明書に従ってください。

準備

洗濯物や洗濯機を傷めないために正しく準備してください。

① 長い方を2つ折りにする

- 綿毛布を2枚以上入れる場合は、重ねて折りたたんでください。

④ フチのある方を下にして、洗濯ネット(市販品) に入れる

⑤ 洗濯ネットのひもを固く結びリボン結びにする

- リボン部は洗濯ネットと毛布の間にはさみ込んでください。

音量 予約 水量 高 中 低 残り 80 毛布 75 70 65 残り：分 予約：時間 コース 脱み (3秒・申し) スタート 一時停止 入/切 3 6 2

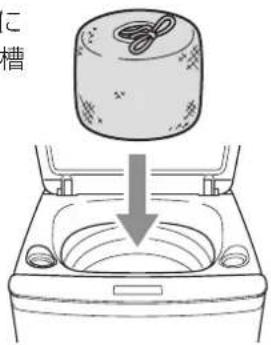

1 ふたを開け、準備した毛布を入れる

- 洗濯ネットの口側が上になるように、洗濯・脱水槽に入れてください。

乙槽

2 水栓を開き、入/切を押す

3 コース を押して「毛布」を選ぶ

- 水量は [高] 72Lです。

4 液体洗剤投入口に液体洗剤を入れる

P9参照

• 洗剤は入れすぎないようにしましょう。入れすぎると泡が立ちすぎたり、すすぎが不十分になります。また、洗剤は溶けやすい液体洗剤をお勧めします。
• 粉末洗剤を使用する場合は、洗いの給水が始まってから、洗濯・脱水槽に入れてください。(P9参照)

5 柔軟剤を使う場合は 柔軟剤投入口に柔軟剤を入れる

P9参照

6 ふたを閉め スタート 一時停止 を押す

• 給水を始め、運転を開始します。
• ふたが閉まっていないと、約1分後に「E2」が表示され運転が始まりません。ふたを閉めると運転を開始します。(P36参照)

電子音でお知らせし、運転終了

• 必ず、糸くずフィルターを掃除してください。
• 水漏れ防止のため、水栓を閉めてください。

お願い

必ず市販のネットに入れてください。 また、毛足の長さや生地の厚みにより、ネット に入らない場合は洗濯できません。

- ネットに入れずに洗濯すると、洗濯物が洗濯・脱水槽から飛び出したり、脱水中に異常振動し、洗濯機・壁・床などの破損、衣類の損傷などのおそれがあります。

毛布洗いのポイント

• 毛布のフチなど汚れのひどい部分は、あらかじめ手でもみ洗いをしましょう。
• 洗剤を入れすぎないようにしましょう。
• 水温が低いときは、ぬるま湯(約30℃)で洗うと汚れ落ちがよくなります。

ソフトコースソフトコース 洗濯容量

表示のある衣類は洗えません。

音量 予約 水量 高 中 低 残り 30 毛布 球棒 ソフト 球洁 無縛 入り 残り：分 予約：時間 コース 脱 (3秒: なし) スタート 一時停止 入／切 3 6 2

1 ふたを開け、洗濯物を入れる

- 布量は3.0kg以下です。

2 水栓を開き、入/切を押す

3 コース を押して「ソフト」を選ぶ

- 初期設定の水量は[中] 53Lです。

4 液体洗剤投入口に液体洗剤を入れる

液体洗剤投入口

- 粉末洗剤を使用する場合は、洗いの給水が始まってから、洗濯・脱水槽に入れてください。(P9参照)

5 柔軟剤を使う場合は 柔軟剤投入口に柔軟剤を入れる

P9参照

6 ふたを閉め スタート 一時停止 を押す

• 給水を始め、運転を開始します。
• 水量を手動で設定したい場合は、水量を設定(P5参照)してからスタートボタンを押してください。
• ふたが閉まっていないと、約1分後に「E2」が表示され運転が始まりません。ふたを閉めると運転を開始します。(P36参照)

電子音でお知らせし、運転終了

• 早めに洗濯物を取り出してください。長時間放置すると、シワや縮みの原因になります。
• 水漏れ防止のため、水栓を閉めてください。

脱水のみ運転

※6分間の脱水のみ運転を行います。(表示は排水時間含む)

高 中 低 残り 0:00 毛和 絵率 ソフト 処理き 入力 残り：分 予約：時間 コース 脱み (3/12/12) スタート 一時停止 入/切 3 4 2

1 脱水したい洗濯物を入れ、 ふたを閉める

2 入/切を押す

- 水栓を開く必要はありません。

3 コース を3秒長押しする

- コース、水量目安ランプが消灯し、「8」と表示されます。

4 スタートを押す 一時停止

• 運転を開始します。
• ふたが閉まっていないと、「E2」が表示され運転が始まりません。ふたを閉めると運転を開始します。(P36参照)

電子音でお知らせし、運転終了

- 早めに洗濯物を取り出してください。長時間放置すると、シワや縮みの原因になります。

備考

水量について

• コース選択中は、使用水量の目安を「高」「中」「低」ランプの点灯でお知らせします。
• 標準、お急ぎ、念入り、ソフトコースでは、水量を変更することができます。
• 水量を手動で設定する場合は、水量を設定(P5参照)してからスタートボタンを押してください。
• 水量の手動設定中は目安ランプ(高・中・低)が点灯し、表示部に水量を表示します。

※毛布、槽洗浄コースは、水量の変更はできません。

風呂の残り湯を使う場合

1 洗濯物を入れる

2 コースを選択し、スタートボタンを押す P12～19参照

3 給水が始まったら一時停止し、風呂の残り湯を入れる

- 市販の風呂水用ポンプをお使いいただくと、便利です。

4 ふたを閉め、再スタートする

洗濯終了までの時間を、2～24時間後の範囲でセットできます。

例）7時間後にセットした場合


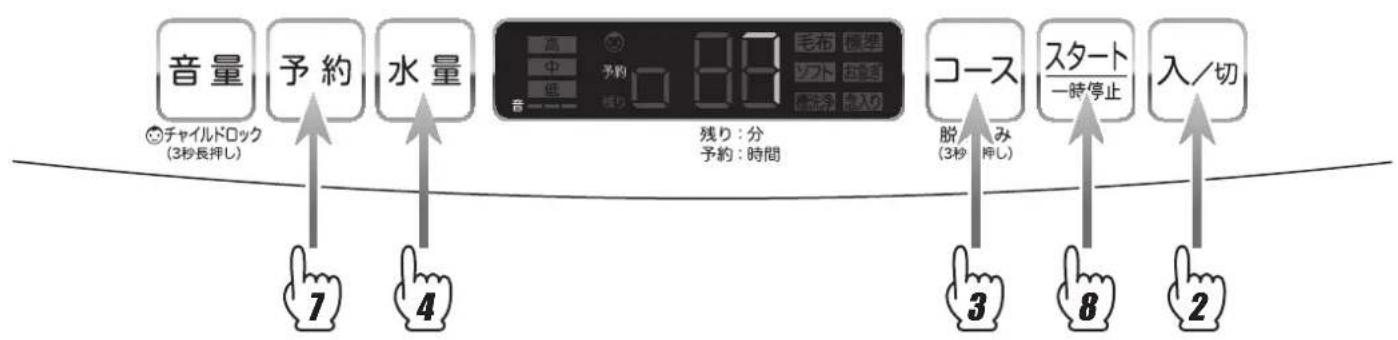

1 ふたを開け、洗濯物を入れる
2 水栓を開き、入/切を押す
3 お好みのコースを選ぶ P12～20参照
4 水量を設定する場合は 水量 を押す P5参照
5 液体洗剤投入口に液体洗剤を入れる

- 標準コース（B）とお急ぎコースはすすぎ1回設定のため、すすぎ1回の設定を推奨されている洗剤をご使用ください。

液体洗剤投入口

- 粉末洗剤を使用する場合は、タオルやハンカチなどで包み洗濯物の中央付近に押し込んでください。

6 柔軟剤を使う場合は 柔軟剤投入口に柔軟剤を入れる P9参照

7 予約を押して洗濯終了時間をセットする

- 押すごとに1時間単位で、2～24時間後までの設定ができます。

8 スタートを押す 一時停止

• 予約ランプとコースが約1分間点滅し、その後、「予約」「時間」以外のランプが消灯します。
• ふたが閉まっていないと、約1分後に「E2」が表示され予約運転が始まりません。ふたを閉めると予約運転を開始します。（P36参照）

電子音でお知らせし、運転終了

• 早めに洗濯物を取り出してください。長時間放置すると、シワや縮みの原因になります。
• 水漏れ防止のため、水栓を閉めてください。

ご注意

脱水のみ運転、槽洗浄コースは、予約運転はできません。

洗濯終了までの時間を、2～24時間後の範囲でセットできます。 睡眠前に予約タイマーをセットしておけば、朝の忙しい時間を有効に活用することができます。

予約運転の時間設定について

予約を押すごとに1時間単位で、2～24時間後までの設定ができます。

セットした内容を…

確認するには？

- 予約運転中に予約ボタンを押します。約3秒間セットしたコース・行程が表示されます。

取り消すには？

- 電源を切ってください。

変更するには？

- 電源を入れ直して、もう一度セットし直してください。

お願い

色移りしやすい衣類は、一緒に洗濯しないでください。

予約運転には、粉石けんを使わないでください。

- 溶けにくく、固まることがあります。

濃縮タイプの柔軟剤は、2倍の量の水で薄めてから使用してください。

また、柔軟剤を長時間(約12時間以上) 入れたままにしないでください。

- 固まってしまうことがあります。

予約運転中にふたを開けると、約1分後に「E2」が表示されます。(P36参照)

- ふたを閉めると「E2」の表示は消えます。

ふたロックについて

安全のためにすすぎ以降の行程では自動的にふたがロックされます。

洗い

すすぎ

脱水

槽風乾燥

ふたロック

表示部一番左の 数字に「o」と表示

ご注意

ふたロックのランプが点灯中は無理にふたを開けないでください。

- 破損・故障の原因になります。

ふたロックを解除するには

運転中のとき

を押し、

一時停止する

電源が入っていないとき

- ふたロック中に電源プラグを抜いたり、停電した場合はふたがロックされたままになります。

を押す

「カチッ」と音がして、ふたロックのランプが消えたらふたを開けてください。

- ふたロック中に電源ボタンを押して電源を切った場合も、約10秒後にふたロックは解除されます。

チャイルドロック

子どもによる誤操作や勝手にふたを開けてしまい洗濯・脱水槽内に閉じ込められるのを防ぐため、ふたにロックをかけると共にボタン操作をできないようにします。

1 音量を約3秒間押す

- "ピッピッピッ" と電子音が鳴り「CL」と表示されたのち、チャイロックの ランプが 点 灯します。

※『標準』コースの布量検知（ファジープログラム）を行う場合は、洗剤投入後に運転を開始してからチャイルドロックを設定してください。

チャイルドロックを 解除するには

- 音量を約3秒間押すと、”ビッピッピッ”と電子音が鳴り、チャイルドロックが解除されます。

※チャイルドロックは解除するまで、電源を切っても解除されません。

2 コースを選択してからスタート 一時停止 を押す

- ふたにロックがかかり、電源の「入」「切」およびチャイルドロックの解除以外の操作が無効になります。

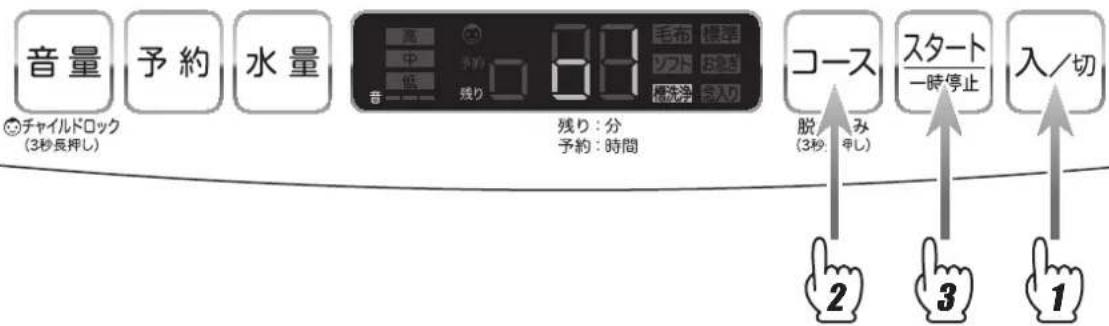

ちょっと槽洗浄（槽洗浄1コース）

長期間の使用により洗濯・脱水槽に汚れや黒カビが発生することがあります。カビの発生を抑制するため、洗濯前や洗濯終了後に、約2分でサッと洗浄。

音量 予約 水量 高 中 低 残り 68 毛布 標準 ソフト お注 標洗浄 合入り ○チャイルドロック (3秒長押し) 残り：分 予約：時間 コース 脱み (3秒・申し) スタート 一時停止 入／切 2 3 1

1 水栓を開き、入/切を押す

2 コース を押して「槽洗浄 1」を選ぶ

• 槽洗浄コースを選ぶと「01」と表示されます。その後コースボタンを押すごとに「02」→「03」→「一一」(標準コース)の順に切り換わります。
• 槽洗浄1コースを行う場合は「o1」の表示を選択してください。

3 ふたを閉め (スタート一時停止) を押す

• 表示部に「o 2」(2分)と表示され、給水を短時間行い、すぐに脱水をします。
• ふたが閉まっていないと、「E2」が表示され運転が始まりません。ふたを閉めると運転を開始します。(P36参照)

電子音でお知らせし、運転終了

- 水漏れ防止のため、水栓を閉めてください。

お願い

槽洗浄1コースでは、洗剤、柔軟剤、漂白剤、洗濯槽クリーナーなどは使用しないでください。

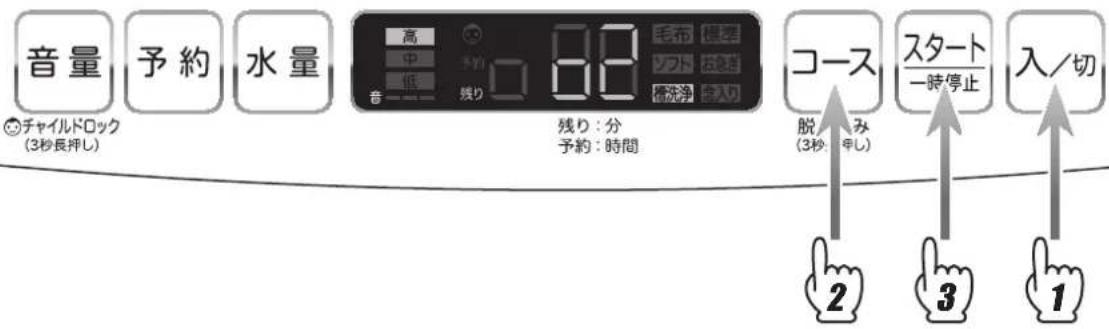

洗濯・脱水槽を洗う（槽洗浄2コース）

長期間の使用により洗濯・脱水槽に汚れや黒カビが発生することがあります。

2ヶ月に1度(粉石けんを使用している場合は、1ヶ月に1度)を目安に槽洗浄2を行ってください。

音量 予約 水量 高 中 低 残り 68 毛布 棒率 ソフト 桜色 槽洗浄 自入り 残り：分 予約：時間 コース 脱み (3秒・年し) スタート 一時停止 入/切 1 2 3

1 水栓を開き、入/切を押す

2 コース を押して「槽洗浄 2」を選ぶ

• 槽洗浄コースを選ぶと「o1」と表示されます。の後コースボタンを押すごとに「o2」→「o3」「---」（標準コースの順に切り換わります。
• 槽洗浄2コースを行う場合は「o2」の表示を選択してください。

3 スタートを押す 一時停止

• 表示部に「4H」(4時間)と表示され、給水を始め運転を開始します。
• ふたが閉まっていないと、約1分後に「E2」が表示され運転が始まりません。ふたを閉めると運転を開始します。(P36参照)

4 パルセーターが回り始めたら市販の洗濯槽クリーナー（1回分）、または市販の塩素系漂白剤を約200ml入れる

• 洗濯槽クリーナーは、つけおき時間が4時間以下のものをお選びください。
• 酸素系漂白剤は使用しないでください。
• 通常の洗濯洗剤は使用しないでください。 洗浄効果がありません。
• 衣類は入れないでください。

5 ふたを閉める(運転再開)

電子音でお知らせし、運転終了

- 水漏れ防止のため、水栓を閉めてください。

お願い

連続して槽洗浄運転を行わないでください。

- 故障の原因になります。

汚れのひどい場合や黒カビが発生してしまった場合は、塩素系漂白剤ではなく、洗濯槽クリーナーをご使用ください。

- 洗濯槽クリーナーの説明書に従ってご使用ください。

洗濯・脱水槽を「しっかり」洗う（槽洗浄3コース）

長期間の使用により洗濯・脱水槽に汚れや黒カビが発生することがあります。

1年に1度(粉石けんを使用している場合は、半年に1度)を目安に槽洗浄3を行ってください。

音量 予約 水量 高 中 低 残り 68 毛布 標準 ソフト お返り 機洗浄 手入り ○チャイルドロック (3秒長押し) コース 脱/み (3秒: なし) スタート 一時停止 入/切 2 3 1

1 水栓を開き、入/切を押す

2 コース を押して「槽洗浄 3」を選ぶ

• 槽洗浄コースを選ぶと「o1」と表示されます。の後コースボタンを押すごとに「o2」→「o3」「--」（標準コースの順に切り換わります。
• 槽洗浄3コースを行う場合は「o3」の表示を選択してください。

3 スタートを押す 一時停止

• 表示部に「CH」と表示され、給水を始め、運転を開始します。（CH=12時間、BH=11時間、AH=10時間）
• ふたが閉まっていないと、約1分後に「E2」が表示され運転が始まりません。ふたを閉めると運転を開始します。(P36参照)

4 パルセーターが回り始めたら市販の洗濯槽クリーナー（1回分）を入れる

• 洗濯槽クリーナーは、つけおき時間が10時間程度のものをお選びください。
• 酸素系漂白剤は使用しないでください。
• 通常の洗濯洗剤は使用しないでください。 洗浄効果がありません。
• 衣類は入れないでください。

5 ふたを閉める(運転再開)

電子音でお知らせし、運転終了

- 水漏れ防止のため、水栓を閉めてください。

お願い

連続して槽洗浄運転を行わないでください。

- 故障の原因になります。

お手入れのしかた お手入れのしかた

揮発性のものは使わない

揮発性のもの（シンナー・ベンジン・ガソリンなど）を使用すると、変形や割れが発生することがあります。

警告

安全のため、必ず電源プラグを抜いてください。

感電するおそれがあります。

本体

よく絞った

やわらかい布で拭く

• 洗剤類が本体に付いたときは、よく絞った柔らかい布で拭き取ってください。放置しておくと、さびの発生やプラスチック部が割れる原因になります。
• 汚れが落ちにくい場合は、薄めた中性洗剤で拭き取ってください。中性洗剤を使用したあとは、よく水拭きをし、さらに乾いた布で拭いてください。
• 化学ぞうきんをご使用の場合は、その注意書に従ってください。
• 電源コード・プラグも異常がないか点検してください。

水ぬれ禁止

直接水をかけて掃除することは、 絶対にしないでください。

- ショート・感電のおそれがあります。

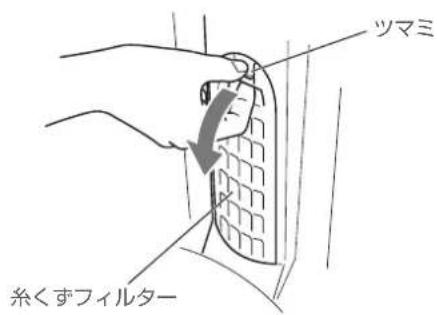

糸くずフィルター

外して水洗いする

- 上部のツマミを押しながら、糸くずフィルターを倒して取り外してください。

ふくすフィルター ツマミ

図 のように開いて、 水洗いしてください。

※糸くずフィルターは消耗部品です。

ネットが破れた場合は、お買上げの販売店でお買い求めください。→P42

給水口

歯ブラシなどで汚れを取り除く

- 給水口にゴミがたまると水の出方が悪くなります。最低でも年に1度は、給水ホースを外し、給水口にたまったゴミを歯ブラシなどで取り除いてください。

• 洗濯機から取り外し、上下に分解して水洗いしてください。
• 汚れが落ちにくい場合は、50℃以下のぬるま湯に約5分間つけ置きしたあと、歯ブラシなどで汚れを落としてください。

お願い

- 水洗い後は、水気をよく拭き取り、元通り組み立てて取り付けてください。

■ 投入口の組み立てかた

1 投入口上下のガイドピンを合わせて組み立てる

2 洗濯機に取り付ける

①組み 立てる U ②取り 付ける ガイド ピン

ステンレス槽のさびは…(もらいさび)

市販のクリームクレンザーをスポンジにつけて、さびを取り除いてください。

- 金属たわしなどは使用しないでください。洗濯・脱水槽を傷つけ、さびやすくなります。

さびの発生を防ぐために…

• ヘアピンなどのさびやすい鉄製品を洗濯・脱水槽に入れたままにしない。
• 赤さびや鉄粉などの混じった水を入れない。特に、断水後はご注意ください。

凍結のおそれがあるときは

冬場、凍結させないために…

1 水栓を閉める

2『洗い』の運転を行い、給水ホースの水を抜く

- 10秒程度運転してください。給水ホースを外したときの水の飛び散りを防ぐためです。

3『脱水』の運転を行い、 洗濯・脱水槽の残水を排水する

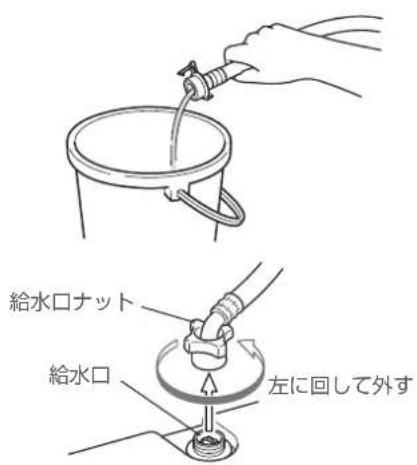

4 給水ホースの水栓蛇口側を外して、ホース内の残水をバケツなどに排水する

する

凍結してしまったときは…

1 給水ホースの接続部(水栓側と本体側)に50℃未満の温水をかける

- 床がぬれて困る場合は、蒸しタオルで包 んでください。

50℃未満 +2

2 給水ホースを外し、 50℃未満の温水につける

- 水が飛び散る場合がありますので、タオルなどをあてて外してください。

3 50℃未満の温水を約1L、洗濯・脱水槽に入れ、10分間放置する

4 給水ホースを接続し、水栓を開けて運転し、給水と排水できるか確認する

ご注意

• この据え付けかたどおりに設置・取付けをしないと、事故・損害を生じても当社は一切責任を負えません。
• 洗濯機用防水パンの上に洗濯機を設置してください。それ以外への設置の場合は、床をぬらすおそれがありますので、市販の「洗濯機トレー」をご使用ください。

※気温と水温の差が大きいと本体の内側に結露（露つき）が発生します。この結露や水はねで床面をぬらすことを防止するためです。

• 据え付け前は、電源プラグをコンセントに差し込まないでください。
• 給水ホース、マジックつぎ手は、必ず付属品または当社専用のものを使用してください。
• 据え付け後は、必ず試運転を行い、水漏れや異常音が発生しないか確認してください。

据え付けについて据え付けについて

据え付け場所

• 床が丈夫で水平なところ
• 湿気の少ないところ

浴室には絶対に据え付けないでください。

• 冬期に凍結のおそれのないところ
• 給水・排水の便利なところ
• 雨、直射日光のあたらないところ

5cm以上 9cm以上 2cm以上

本体は排水ホース側を9cm以上、反対側は2cm以上、裏側は5cm以上壁から離してください。 異常な振動や音を防ぐためです。

水平に設置

1 水準器またはおもり (5円玉など)を付けた糸を図のように下げて、水平度を確認する

上下のすき間を確認する

2 水平でないときは、前側2ヶ所の高さ調整脚を下記の手順で調整する

調整脚と調整脚ナットは仮固定されています。

①緩める ③締める (固定する) 高くなる (左回し) 低くなる (右回し) ②調整する

矢印の方向に回して仮固定を外してから、高さの調整と固定を行ってください。

3 洗濯機の対角を押さえて、 がたつきがないか確認する

アースについてアースについて

警告

必ず、アースをしてください

故障や漏電のとき、感電するおそれがあります。

次の場所には、アース線を接続しないでください。

• ガス管……爆発や引火の危険性があります。
• 水道管……プラスチックの部分があり、アース効果がありません。
• 避雷針・電話のアース線

……落雷のときに大電流が流れ危険です。

■ コンセントにアース端子がある場合

アースの先端を確実に アース端子に接続してください。

■ コンセントにアース端子がない場合

安全にご使用いただくため、D種（第3種）接地工事が必要です。詳しくは、お買上げの販売店にご相談ください。（接地工事は電気工事士の資格が必要です。）

アース線 アース棒

排水ホース

排水口に差し込む

排水ホース先端のフックを外し、排水口に差し込む

- 排水スリーブは、排水ホースの先端がふさがれて排水が悪くならないように、すき間を持たせるためのものです。必ず取り付けてご使用ください。

※排水ホースは排水時の水の力や振動などで動くことがあるため、排水口にしっかりと差し込み抜けないことを確認してください。

排水口がエルボの場合

- 排水ホースの先端部をエルボにしっかりと差し込み、ホースバンドで確実に固定してください。

エルボ ホースバンド 排水ホース

エルボ 排水ホース

※エルボの口に排水ホースのこの部分が接触するまで、しっかり差し込んでください。

付け換える場合

- 工場出荷時は排水ホースが左側にセットされています。 出し位置を付け換える場合は、下記手順で付け換えてください。

警告

排水ホースの付け換えは、必ず手袋をする

けがをするおそれがあります。

1 毛布などを敷き、背面が下になるように倒す

- 本体を倒すときは、背面の電源コードに負荷がかからないようにご注意ください。

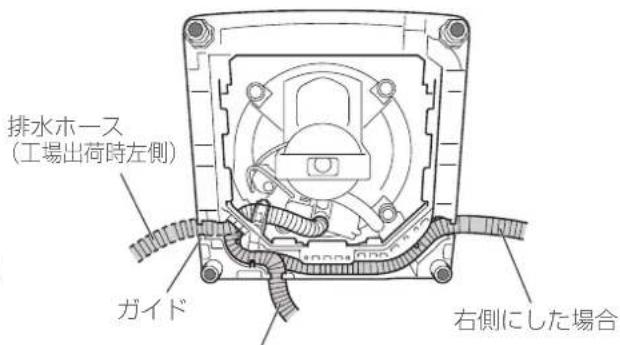

2 排水ホースを押し上げてガイドから外し、右図のように溝に沿ってホースの引き回しを右側や後ろ側にセットし直す

- 付け換え後、排水ホースが長すぎる場合（特に後ろ側にした場合）は、31ページ「ホースが長すぎる場合」を参照して、カットしてください。

※排水ホースの付け換えを行った場合、取り付け位置がずれていると、「E3」が表示される場合があります。

本体底面から見た図

排水ホース (工場出荷時左側) ガイド 右側にした場合

後ろ側にした場合

ご注意

ホースをつぶさないようにしてください。

異物がつまる 場合があります。 9cm以上 異物がつまる 場合があります。

ホースの先が下水口の水につからないようにしてください。

- カット位置(2ヶ所あります)を切り、先端に排水スリーブを取り付けてください。

カット位置 排水スリーブ を外す 外した排水スリーブを 取り付ける

ホースを延長する場合

• お買い上げの販売店で「排水ホース延長キット」をお買い求めください。→P42
• 排水ホースの長さ、敷居を越える場合の高さは下表に従ってください。

ホースの状態 ホース	スの高さ	延長ホースの長さ
途中で高くなる場合	10cm以内 1m以内
途中で高くならない場合		3m以内ー

1m以内 10cm以内 段差 延長ホース

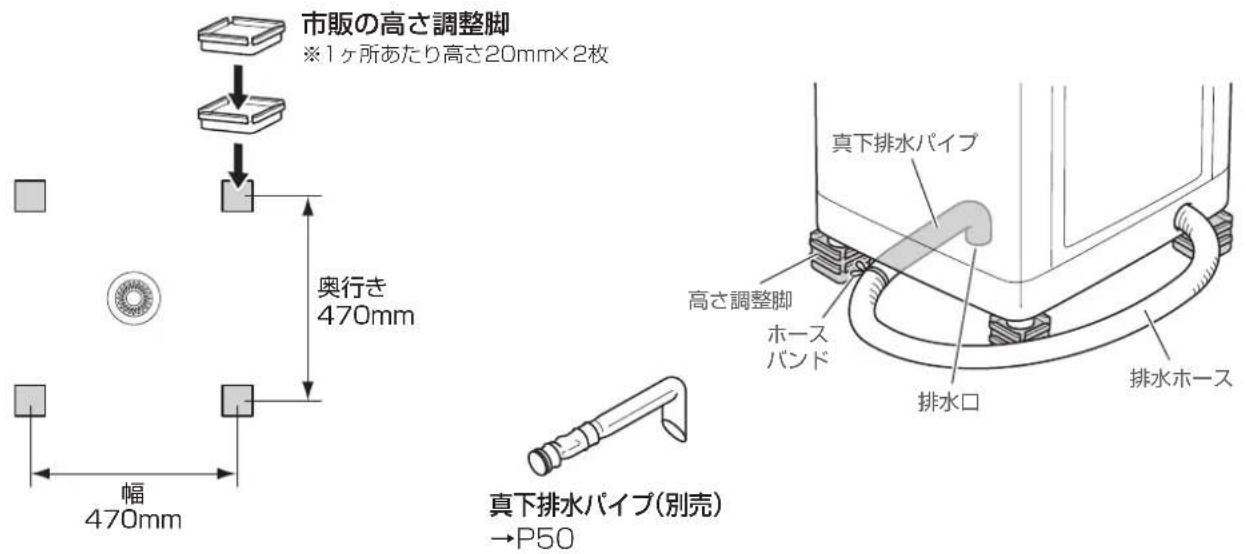

排水口が本体の真下にある場合

別売の真下排水パイプと市販の高さ調整脚をお買い求めください。 ※取り付け方法は、それぞれ別売部品の説明書に従ってください。

市販の高さ調整脚 ※1ヶ所あたり高さ20mm×2枚 奥行き 470mm 幅 470mm 真下排水パイプ(別売) →P50 真下排水パイプ 高さ調整脚 ホース バンド 排水口 排水ホース

ご注意

• 必ず市販の高さ調整脚(1ヶ所あたり20mm×2枚)を使用してください。本体が真下排水パイプに乗り上げて異常振動したり、破れて水漏れしたりする原因になります。(高さ調整脚は、お買い上げの販売店やホームセンターなどでお買い求めください。)
• 洗濯機用防水パンのエルボが有る場合、エルボを取り外して真下排水パイプをご使用ください。

底力バー

ご注意

- 底カバーの取り付けは、必ずお買い上げの販売店または設置専門業者に依頼してください。本書の記載どおりに取り付けない場合、事故・損害が生じても当社は一切責任を負えません。

1 毛布などを敷き、背面が下になるように倒す

- 本体を倒すときは、背面の電源コードに負荷がかからないようにご注意ください。

2 底カバーを本体のガイドに沿って差し込む

- 向きに注意して正しく差し込んでください。

床側 ツメのある方が 洗濯機側 矢印が上側 前面 ガイド 背面 本体底面から見た図

ツメを本体の穴に 差し込む この部分が確実にはまっていることを 必ず確認してください。

3 付属のネジで固定する

給水ホースの取り付け後、試運転を行い異音がある場合は、底カバーが正しく取り付けられているか確認してください。

- 正しく取り付けられていないと、底カバーが外れ本体の故障やけがの原因になります。

給水ホース給水ホース

ご注意

• 給水ホース、マジックつぎ手は、付属品または当社専用のものを使用してください。
• 水栓にはマジックつぎ手が使えるものと使えないものがありますので、ご注意ください。
• 取り付け後に必ず水栓を開き、マジックつぎ手や給水口から水漏れがないか確認してください。水漏れするときは、始めからやり直してください。
• 給湯機設備には取り付けないでください。
• 長期間の使用により水漏れした場合は、もう一度始めから取り付け直してください。それでも不具合のある場合は、マジックつぎ手を交換してください。

step 1 水栓の形状を確認する

横水栓 角口栓		オートストッパー水栓(洗濯機用)
	16mm以上必要です。
付属のマジックつぎ手を取り付けてください。step 2 ⇒ step 3 ⇒ step 4		直接、給水ホースの取り付けができます。付属のマジックつぎ手は使用しません。step 2 ⇒ step 4

万能ホーム水栓	自在水栓	カップリング横水栓/ワンタッチ水栓
別売の給水栓ジョイント(CB-J6)を取り付けてください。→P42		詳しくは、給水栓ジョイント(CB-J6)の説明書をご覧ください。
123を使用ep 2 ⇒ step 4	13を使用ep 2 ⇒ step 4	3を使用ep 2 ⇒ step 4

• 給水栓ジョイント（CB-J6）を取り付けた場合は、付属のマジックつぎ手は使用しません。直接、給水ホースを取り付けてください。
• 水栓が合わないときは、お買い上げの販売店、水道工事店、またはお客さま総合ご相談窓口にご相談ください。

step 2 取り付け前の準備

スリーブを引き下げて、給水ホースからマジックつぎ手を外す

- ロックレバーを押しながらスリーブを引き下げて、マジックつぎ手を外してください。

マジックつぎ手 ロックレバー スリーブ ↑マジックつぎ手を 引き抜く ↓ロックレバーを 押しながら スリーブを引き下げる

step 3 マジックつぎ手の取り付け

1 すき間を約4mmにする

- 締め付けノズルを回して、締め付けリングと締め付けノズルのすき間を約4mmにしてください。

2 ネジをゆるめ、蛇口に押し付ける

- マジックつぎ手のネジ（4本）をゆるめて、蛇口に垂直に押し付けてください。

蛇口の口径が、17mm以上の場合 取り外す ガイドリング ● ネジ（4本）をいっぱいに ゆるめて、ガイドリングを 取り外してください。

締め付け ノズル 締め付け リング 約4mm

左に回してゆるめる 垂直に押し付ける

3 ネジを均等に締め付ける

- 蛇口が中心になるように、ネジ（4本）を均等にしっかり締め付けてください。

右に回して、均等に しっかり締め付ける

4 締め付けノズルを矢印の方向に回し、しっかり締め付ける

- 締め付け後、締め付けリングと締め付けノズルのすき間が約1～3mmになっていることを確認してください。

締め付けリング 締め付けノズル 右に回して、 約1～3mm

右に回して、 しっかり締め付ける
※締めつけることによってマジックつぎ手内のゴムパッキンと蛇口の先端が密着し、水漏れを防止します。

給水ホース つづきつづき給水ホース給水ホース

step 4 給水ホースの取り付け

1 スリーブを引き下げて、マジックつぎ手 (給水栓ジョイント/オートストッパーナー水栓)差し込む

- ロックレバーを押しながらスリーブを引き下げて、マジックつぎ手に差し込んでください。

2 スリーブを離して”カチン”と音がするまで押し上げる

- 取り付け後、給水ホースを下に引いて、確実に取り付けられているか確認してください。

3 給水口ナットを給水口にしっかり締め付ける

給水口ナット 給水口 右に回して しっかり締め付ける

給水ホースを取り外す場合

水栓を閉めるだけでは水が飛び散りますので、次の手順を必ずお守りください。

1 水栓を閉める

2 「洗い」の運転を約10秒間行う

- 給水ホースを外したときの水の飛び散りを防ぐためです。

3 給水ホースの水栓（蛇口）側を外して、ホース内の水をバケツなどに排水する

4 給水ホースの給水ナット（本体側）を外す

給水口ナット 給水口 左に回して外す

こんな表示が出たら

表示(内容)

(排水しない)

(途中で止まる)

(脱水しない)

(給水しない)

が交互に点滅

(給水が止まらない)

FA

F8

CL

おたしかめください(原因)

● 排水ホースを排水口に差し込んでいますか。
● 排水ホースがつぶれていませんか。→P30
● 排水ホースの口がふさがれていませんか。→P30
● 排水ホースの先端が水につかっていませんか。→P30
● 排水の位置が高くなっていませんか。→P30

● ふたは閉まっていますか。 スタートしても、ふたが聞いている場合は、運転を開始しません。 ふたを開けたままにすると、約1分後に「E2」が表示（槽風乾燥、槽洗浄1コースはすぐに表示）され警告音が鳴りますが、異常ではありません。（洗い運転中や予約運転中に、ふたを開けた場合も約1分後に表示されます。） ふたを閉めると運転を開始します。

- 洗濯物が片寄っていませんか。 - 洗濯・脱水槽の排水口に異物が詰まっていませんか。 - 本体の据え付けが正しく行われていますか。→P29(水平に設置する)

- 水栓を開いていますか。 - 給水ホース接続口の網にゴミなどが詰まっていませんか。→P27 - 渍結していませんか。 - 断水していませんか。 - 水道水圧が低くありませんか。

●安全スイッチまたは安全レバーに異常があります。

●御基板に異常があり、給水が止まらなくなります。

●位(水量) センサーに異常があります。

- ふたロック機能が正常に働いていません。 - ふたが完全に閉まっていますか。 - ふた側のロック部品が破損していませんか。 - 一度電源を切って、電源プラグを抜き差ししてください。

● チャイルドロックが設定されているため、ふたがロックされボタン操作ができません。チャイルドロックを解除してください。→P23

故障かな？と思ったら

下記の症状は故障ではありません。

	こんなとき おたしかと	ください(原因)
本体	運転しない	●電源プラグをコンセントにしっかりと差し込んでいますか。●電源が入っていますか。●スタート/一時停止ボタンは押しましたか。●予約中ではないですか。●ふたは閉まっていますか。●水栓を開いていますか。●停電ではありませんか。●ご家庭の電源ヒューズやブレーカーが切れていませんか。
	運転中や電源を切っても操作パネル部にぬくもりを感じる	●部品の放熱作用によるものです。
	運転中の振動、音が大きい	●本体の据え付けが正しく行われていますか。→P29(水平に設置する)
洗い・すすぎ脱水	給水前にパルセーターが回転する	●洗濯量(布量)を検知しているためです。→P12(布量検知)
	少ない水量でパルセーターが回転する	●洗いの前に高濃度洗浄を行っています。
	途中で給水する	●水量や洗濯物状態を検知し、うまく洗濯できるように補給水機能が働いているためです。・洗濯物をあとから追加した。・水量が減り、それを補う機能が働いた。・洗濯物の布回りをよくする機能が働いた。●高濃度洗浄中は、水を追加しながら洗います。(高濃度の洗濯液を衣類にしみこませるため、少ない水量からかくはんを始め、水を追加しながら洗います。)
	水漏れ	●水栓の形状は適していますか。→P33●マジックつぎ手のネジやノズルがゆるんでいませんか。→P34●給水口ナットの締め付けがゆるんでいませんか。→P34●給水口にゴミが詰まっていませんか。→P27●排水ホースがはずれていませんか。→P30,31
	すすぎ(給水)を繰り返す	●洗濯物が片寄ると、片寄りを修正するためにすすぎを行い、再度脱水をします。
	始めから高速で脱水しない	●脱水を効果的に行うために、徐々に回転をあげる運転をします。
水量	洗濯物の量に対する水量の表示がおかしい/同じ量を洗っているのに水量表示が違うことがある	●水量は、洗濯量で決まります。化織が多いときには水量を少なく表示したり、ぬれた洗濯物を入れたときには多く表示することがありますが、故障ではありません。→P12(布量検知)水量を調節したいときは手動で水量を設定してください。→P5
脱水	すすぎ前の排水・脱水時間が長い	●泡立ちを抑え、すすぎ性能をよくするため、すすぎ前の排水・脱水を長くしています。
	洗濯時間が長い/残り時間表示が途中で変わる	●あらかじめ水が入っているときや水量をお好みで設定したときは、所要時間が変わることがあります。●所要時間は、水道水圧、排水、脱水状態により変わることがあります。
音	洗濯・脱水槽をゆらすと「シャー」「チャプチャプ」と音がする	●脱水の振動を抑えるために入れてある液体の音です。
	脱水中に一時停止すると「カタカタ」と音がする	●急ブレーキが働いた音です。故障ではありません。
	異常音がする/振動が大きい	●洗濯機の据え付けが傾いていたり、がたついたりしていませんか。→P29●マッチ棒やヘアピン、金属物と一緒に洗っていませんか。●電源コードやアース線、給水ホースのたるみが洗濯機に当っていませんか。(脱水の振動で音が大きくなることがあります。)
こんなとき おたしか&		ください(原因)
その他	異臭がする	●排水口にたまった汚れのにおいが逆流することがあります。 集合住宅などで排水口に臭気防止用トラップがない場合は、本体や洗濯物ににおいが付くことがあります。・定期的に排水口の掃除をしてください。・臭気防止用トラップがない場合は、トラップを設置してください。●洗濯・脱水槽内に付着している石けんカス・黒カビなどでにおいが発生することがあります。・槽洗浄をしてください。→P24.P25.P26・普段使わないときは、ふたを開放して風通しをよくしてください。
	初めて使用するときに排水ホースから水が出る	●工場の性能テスト時の残水です。故障や不良ではありません。
	衣類が黄変する	●水道水のさび、粉石けんや洗剤の残り、色移りなどにより乾燥後に黄変することがあります。塩素系漂白剤や還元型漂白剤をご使用ください。
	糸くずの付着が気になる	●水量を多めに設定してください。●糸くずフィルターをお手入れしてください。●その他→P7(衣類の準備)
	洗濯の途中なのに運 転が止まってしまった	●ふたは閉まっていますか。●脱水時に洗濯・脱水槽の中で洗濯物が片寄っていませんか。●槽洗浄中ではありませんか。(11時間つけおきをします。)以上の原因でないときは、「こんな表示が出たら」をご確認のうえ、お買い上げの販売店にご相談ください。
	ふたが開かない	●ふたロック機能が働いていませんか。→P23●チャイルドロックが設定されていませんか。表示に「CL」と出ている場合はチャイルドロックを解除してください。→P23
	運転中にふたがきちんと閉まらない	●本体のふたロック部(P4)のつめが飛びだしていませんか。スタート/一時停止ボタンを押してふたロックを解除してください。→P23 ふたロック解除後にふたをきちんと閉めてから運転を再開してください。

※経年劣化により危害の発生が高まるおそれがあることを注意喚起するために電気用品安全法で義務付けられた下記の内容の表示を本体に行っています。

【製造年】本体に西暦4桁で表示してあります

【設計上の標準使用期間】7年設計上の標準使用期間を超えて使用されますと、経年劣化による発火・けが等の事故に至るおそれがあります。

＜設計上の標準使用期間とは＞

• 標準的な使用条件（下表）の下で使用した場合に、安全上支障がなく使用することができる標準的な期間として設計上設定される期間です。（消安法第32条の3）
• メーカー無償保証期間とは異なるものですのでご注意ください。また、偶発的な故障を保証するものでもありません。

<経年劣化とは>

- 長期間にわたる使用や放置に伴い生ずる劣化をいいます。

標準的な使用条件 日本工業規格 JIS C 9921-4による

区分		条件項目
環境条件	電源電圧	単相100V
	周波数	50/60Hz
	温度	20°C
	湿度	65%
負荷条件	負荷	標準容量
	コース	標準コース
	給水圧力	0.03~0.8MPa
	給湯・給水温度	20°C±15°C
使用時間及び回数	1日の平均使用回数	1.5回
	1回の使用時間	標準コースの時間
	1年間の使用日数	365日
	1年間の使用回数	1.5回×365日=547.5回/年

<ご注意下さい>

• 本製品を上記の標準的な使用条件を超える使用頻度や異なる使用環境などでお使い頂いた場合においては、設計標準使用期間よりも早期に安全上支障を生じるおそれが多くなることが予想されますので、製品に表示している点検期間よりも早期に点検を受けましょう。
• 具体的な点検時期は、相談窓口にお問い合わせください。
• 製品を目的外の用途で使用したり、業務用に使用されるなど、上記の標準使用条件と異なる環境でご使用された場合も設計標準使用期間の到来前に経年劣化等による重大事故発生のおそれが高まることが予想されますが、このようなご使用は、お控えいただくようお願いいたします。

種類	家庭用全自動電気洗濯機
電源	AC 100V 50-60Hz共用
洗濯・脱水容量	10.0kg(乾燥布質量)
槽風乾燥容量	3.0kg(乾燥布質量)
洗濯方式	うず巻式
定格消費電力	420W (50Hz/60Hz)
使用水道水圧	0.03~1MPa (0.3~10kgf/cm2)
標準水量	62L
標準使用水量	115L
外形寸法※	幅590×奥行き575×高さ940mm
質量	38kg
電源コード	1.9m

※家庭用品品質表示法による表示(高さは給水ホースの継手、幅は排水ホース、奥行は突起物などを含む最大寸法)
- 製品の外観および仕様は、改良のため予告なく変更することがありますが、ご了承ください。
- この製品は日本国内用に設計されていますので、日本国外では使用できません。FOR USE IN JAPAN ONLY.

一般家庭用以外の目的でご使用になる場合

理容院、美容院、ホテル、病院や寮など一般家庭に比べて1日の使用回数が多い場合は、短期間で部品（モータ、軸受けなどの機構部品）の交換が必要になることがあります。耐久年数も減少します。

このようなご使用の場合は、保証期間の対象になりません。

販売店にご相談のうえ、業務用機器をお使いになることをおすすめします。

保証書（裏表紙）

お買い上げ日・販売店名などの記入を必ず確かめ、お買い上げの販売店からお受け取りいただき、内容をよくお読みのあと、大切に保存してください。

保証期間

お買い上げ日から1年間（本体）

（ただし、糸くずフィルターなどの消耗品は、保証期間内でも有料とさせていただきます。）

修理を依頼されるとき

36～38ページの表に従ってお確かめください。それでも異常がある場合は、ご使用を中止し、必ず電源プラグを抜いてから、お買い上げの販売店へご連絡ください。なお、衣服の補償など製品修理以外の責任はご容赦ください。

保証期間中は

保証書の規定に従って、出張修理をさせていただきます。

保証期間を過ぎているときは

修理すれば使用できる製品については、ご希望により有料で修理させていただきます。当社は、この洗濯機の補修用性能部品を製造打切後6年保有しております。

(注：補修用性能部品とは、その製品の機能を維持するために必要な部品です。)

修理料金の仕組み

修理料金は、技術料・部品代・出張料などで構成されています。

技術料	診断・故障個所の修理および部品交換・調整・修理完了時の点検などの作業にかかる費用です。
部品代	修理に使用した部品および補助材料代です。
出張料	お客様のご依頼により、製品のある場所へ技術者を派遣する場合の費用です。

お客さまご相談窓口

■まずは、お買い上げの販売店へ…

家電商品の修理のご依頼やご相談は、お買い上げの販売店へお申し出ください。

転居や贈答品でお困りの場合は、下記の相談窓口にお問い合わせください。

商品についての全般的なご相談

総合相談窓口：

固定電話からは

0120-865-812

携帯電話からは

0570-020-812（有料）

受付時間

365日 9:00\~18:30

※FAXでご相談される場合

0570-013-791(有料)

商品の修理サービスについてのご相談

修理相談窓口：

固定電話からは

0120-982-540

携帯電話からは

0570-010-540（有料）

受付時間

月曜日～金曜日 9:00\~18:30 土曜・日曜・祝日 9:00\~17:30

※上記のご相談窓口の名称、電話番号は変更することがありますのでご了承ください。

■”お客さまご相談窓口”における個人情報のお取扱いについて

お客さまご相談窓口でお受けしたお客さまのお名前、ご住所、お電話番号などの個人情報は適切に管理いたします。

また、お客さまの同意がない限り第三者への開示は行いません。（業務委託の場合および法令に基づき、必要とされる場合を除く。）

• お客さまご相談窓口でお受けした個人情報は、商品・サービスに関わるご相談・お問い合わせおよび修理の対応のみを目的として用います。なお、この目的のためにハイアールジャパンセールス株式会社および関係会社で上記個人情報を利用することがあります。
• 上記目的の範囲内で対応業務を委託する場合、委託先に対しては当社と同等の個人情報保護を行わせるとともに、適切な管理・監督をいたします。

ご要望の際は、お買い上げの販売店にご相談ください。

希望小売価格は2022年12月現在

部品		部品コード	希望小売価格(税込)
L型給水ホース(80cm)		301 0 3275 29800	3,080円
真下排水パイプ排水口が本体真下中央部にあるときに		301 0 3224 00100	1,320円
給水延長ホース付属の給水ホースでは短い場合に	1m	301 0 3275 24900	1,870円
	2m	301 0 3275 25000	2,420円
	3m	301 0 3275 25100	2,860円
排水ホース補修キット(長さ1.34m)排水ホース、ホースつぎ手、ホース口、ホースバンド、接着剤		S114755	1,870円
糸くずフィルター(消耗部品)		製品の型番(品番)をご連絡ください。	660円
給水栓ジョイント CB-J6水漏れ防止機能付き※水栓形状によっては、取り付けできないものがあります。詳しくは、お買い上げの販売店にご相談ください。		301 0 3470 25000	2,640円
壁ピタ水栓 CB-L6水漏れ防止機能付き		301 2 3450 00100	7,150円
底カバー		製品の型番(品番)をご連絡ください。	2,200円

※価格は予告なく改定されることがあります。ご了承ください。

廃棄時にご注意ください

- 2001年4月より施行されている家電リサイクル法では、お客様がご使用済みの洗濯機を廃棄する場合、収集・運搬料金と再商品化等の料金をお支払いいただき、対象品を販売店や市町村に適正に引き渡すことが求められています。

愛情点検

★長年ご使用の『洗濯機』の点検を！

このような症状はありませんか？

• 電源コード、プラグが異常に熱い
• 電源コードに深いキズや変形がある
• 焦げくさいにおいがする
• 運転中に異常な音や振動がする
• 洗濯機に触れるとビリビリ電気を感じる
• その他異常や故障がある

このような症状のときは、ご使用を中止し、事故防止のため電源プラグを抜いて、必ず販売店に点検をご依頼ください。

保証書

本書は、お買い上げの日から下記期間中故障が発生した場合に、下記記載内容で無料修理を行うことをお約束するものです。

〈無料修理規定〉

1. 取扱説明書、本体貼付ラベル等の注意書に従った正常なご使用状態で、保証期間中に故障した場合には無料修理をさせていただきます。

(イ)無料修理をご依頼になる場合には、お買い上げの販売店にご連絡ください。その際、製品と本書をご提示ください。
(口)お買い上げの販売店に無料修理をご依頼にならない場合には、ハイアールジャパンセールス株式会社にご連絡ください。

1. ご転居の場合の修理ご依頼先などは、お買い上げの販売店または、ハイアールジャパンセールス株式会社にご相談ください。
2. ご贈答等で本書に記入の販売店で無料修理をお受けになれない場合には、ハイアールジャパンセールス株式会社へご連絡ください。
3. 保証期間内でも次のような場合には有料修理となります。

（イ）使用上の誤り、または改造や不当な修理による故障または損傷。
（口）お買上げ後の取付場所の移動、落下、引越し、輸送などによる故障または損傷。
（八）火災・異常電圧・定格外の使用電源（電圧、周波数）・地震・落雷・その他の天変地変ならびに公害や塩害、その他の外部要因による故障または損傷。
（二）業務用としての使用、車両・船舶への搭載など一般家庭以外に使用された場合の故障または損傷。
（ホ）本書にお買上げ年月日、お客様名、販売店名の記入のない場合、あるいは字句が書きかえられた場合。
(へ) 本書のご提示がない場合。
(ト) 消耗部品の交換や仕様変更など

1. 離島または離島に準ずる遠隔地への出張修理を行った場合には出張に要する実費を申し受けます。
2. 本書は、日本国内においてのみ有効です。Effective only in Japan
   7.本書は、盗難・火災などの不可抗力以外で紛失された場合は、再発行いたしませんので大切に保管ください。

修理メモ

※この保証書は、本書に明示した期間、条件のもとにおいて無料修理をお約束するものです。従ってこの保証書によって、お客様の法律上の権利を制限するものではありませんので、保証期間経過後の修理についてご不明な場合は、お買い上げの販売店または、ハイアールジャパンセールス株式会社にお問い合わせください。

※保証期間経過後の修理や補修性能部品の保有期間については取扱説明書をご覧ください。

品番	JW-HD100A
保証期間	対象部分	期間(お買上げ日より)	保証の条件
	本体1年出張修理
お買い上げ日	年 月 日
お客様	お名前様ご住所お電話
販売店	店名印住所電話
