製品タイプ	ロングリーチ・イーサネット・UTP/同軸エクステンダ
ブランド	Advantech
モデル	IMC-150LI
寸法 (W x H x D)	92.58 x 21.08 x 98.04 mm
重量	約200 g
素材	金属筐体、IP30準拠
対応規格	IEEE 802.3, 802.3u, 802.3x
LANポート	1 x 10/100Base-T(X) RJ-45、1 x 10/100 コンボUTP/同軸
電源入力	12-48 VDC (2P端子台またはDCジャック)
消費電力	2.401 W
動作温度	-40°C ~ 75°C
保存温度	-40°C ~ 80°C
湿度	0% ~ 95% (結露なきこと)
DIPスイッチ機能	LFPT、オートネゴシエーション、速度 (10/100 Mbps)、ケーブル種別 (UTP/同軸)
LEDインジケータ	電源、1ペア、同軸、P1 10M/100M、P2 10M/100M
最大延長距離 (10Mbps)	UTP 1ペア: 800 m、UTP 2ペア: 250 m、同軸: 1000 m
最大延長距離 (100Mbps)	UTP 1ペア: 300 m、UTP 2ペア: 500 m
取り付け方法	壁掛けキット付属、DINレール対応 (オプション)
EMC/安全規格	CE, FCC Class A、鉄道規格 EN 5012
付属品	IMC-150LI本体、壁掛けキット、DINレール、スタートアップマニュアル
保証	標準保証 (詳細は公式サイト参照)

よくある質問 - IMC-150LI Advantech

IMC-150LIの最大伝送距離は？

10Mbps時、UTP 1ペアで800m、同軸で1kmまで延長可能です。100Mbps時はUTP 1ペアで300m、UTP 2ペアで500mです。

電源は何Vが必要ですか？

12～48VDCの電源が必要です。消費電力は約2.4Wで、0.2A以上のアダプタを使用してください。端子台またはDCジャックから給電できます。

DIPスイッチの設定方法は？

ピン1でLFPTのON/OFF、ピン2でオートネゴシエーション、ピン3で速度 (100M/10M)、ピン4でケーブル種別 (同軸/UTP) を設定します。デフォルトはすべてONです。

同軸ケーブルは使用できますか？

はい、コンボポートで同軸ケーブルに対応しています。DIPスイッチのピン4をONにすると同軸モードになります。10Mbps時は最長1kmの通信が可能です。

LEDランプの意味を教えてください。

電源LED: 緑点灯で給電中。1ペアLED: 緑点灯で1ペアケーブルリンク。同軸LED: 緑点灯でリンク/アクティブ。P1/P2 LED: 緑点灯で10Mbps、消灯でリンクなし。

取付方法は？

付属の壁掛けキットで壁に取り付けるか、オプションのDINレールマウントキットでDINレールに取り付け可能です。壁掛けキットは裏面にネジ止めします。

LFPT機能とは何ですか？

LFPT (Link Fault Pass Through) は、リンク障害を検出して対向側に通知する機能です。DIPスイッチのピン1でON/OFFを設定できます。

動作温度範囲は？

-40°C～75°Cの過酷な環境でも動作可能です。保存温度は-40°C～80°C、湿度は0～95%（結露なきこと）です。

付属品は何ですか？

本体の他に、壁掛けキット、DINレール1本、スタートアップマニュアルが同梱されています。電源アダプタは別途ご用意ください。

マニュアルはどこで入手できますか？

Advantechの公式サイト (http://www.advantech.com/products) からPDF版のスタートアップマニュアルやデータシートをダウンロードできます。

使用説明書 IMC-150LI Advantech

ロングリーチ・イーサネット・UTP/同軸エクステンダ

概要

IMC150L シリーズは、データと電力を同時に提供するイーサネットの伝送距離を最大 500m@100Mbps に延長できる製品です。同シリーズは、ツイストペアケーブル (CAT Cat-5、UTP) を使った 10/100Mbps のイーサネット通信に対応しています。

LFPT 機能や強制速度を設定できる DIP スイッチを搭載しているので、既存のイーサネットネットワークをリモートの IP デバイスに柔軟に拡張できます。

IMC-150L エクステンダは、ツイストペア (CAT-5、UTP) と同軸のコンボケーブルに対応しており、同軸ケーブルでは最長 1km@10Mbps のデータ通信が可能となります。IMC-150Lシリーズは、シンプルな機能を備え、効率性に優れたポイント・ツー・ポイントのイーサネットエクステンダとして、100m 以上のイーサネット通信を必要とする商業ビル、過酷な環境、空港などに場所に最適なソリューションを提供します。

パッケージ内容

設置の前に、パッケージに以下のアイテムが同梱されていることを確認してください:

■ IMC-150LI エクステンダ 1 台
■ ウォールマウントキット 1 セット
- DIN レール 1 本
■ スタートアップマニュアル

Note)欠品や損傷があれば、購入元に直ちにお知らせください。

データシート、ドキュメント

スタートアップマニュアルおよび製品のデータシートはAdvantech社のWebサイトからダウンロードできます。

メモ

本製品および他のアドバンテック製品の詳細については、以下のWebサイトを参照してください:
http://www.advantech.com/products
テクニカル・サポートや修理を必要とする場合:
http://www.advantech.com/support/
本書はIMC-150LIのスタートアップマニュアルです。
品番:2049150L10	初版
	2019年12月

仕様

• 対応規格: IEEE 802.3, 802.3u, 802.3x
  ● LAN: 10/100Base-T(X)
• コネクタ:

- 1 x 10/100Mbps RJ-45

- 1 x 10/100Mbps コンボUTP/同軸

• LED インジケータ: 電源、1 ペア、同軸
  ● DIP スイッチ: LFPT、オートネゴシェーション、速度

• 電源

• 電力消費: 2.401W

• 電源入力: 12-48VDC

• コネクタ: 2P 着脱式端子台、DC ジャック

• 寸法(W x H x D): 92.58 x 21.08 x 98.04 mm

• 筐体: IP30 準拠
• 稼働時温度: -40\~75℃
• 保存時溫度: -4080^
• 湿度: 0\~95%(結露なきこと)
• 鉄道規格: EN 5012
  ● EMC: CE, FCCa

パネル外形

フロントパネル

ウォールマウントキットはIMC-150LIのバックパネルに装着済みです。装着用プレートを取り付ける必要がある場合は、下図の手順に従ってください。

1. ネジを外して、装着用のウォールマウントキットの向きを反対にします。

1. 2 本のネジでウォールマウントキットを固定します。

1. ネジを壁に固定したら、ネジヘッドを挿入して、IMC-150LI をスライドさせます。IMC-150LI が壁にしっかり装着されていることを確認してください。

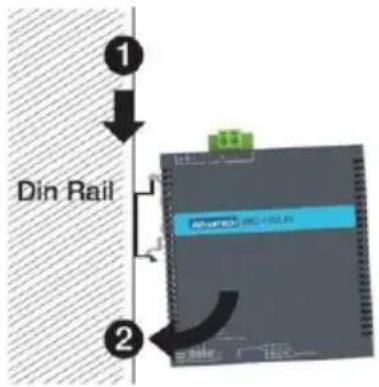

DIN レールへの取り付け方法（オプションアクセサリ）

1. DIN レールマウントキットの取り付け方法

端子台コネクタはIMC-150LIのDC入力に使用されます。

冗長電源の配線については、下図を参照してください。

1. プラス線とマイナス線を端子台コネクタのV+端子とV-端子にそれぞれ挿入します。

2. DC ケーブルが外れないようにワイヤークランプをしっかり締めます。

注意: IMC-150LI はClass A 対応製品です。本製品を室内で使用すると無線干渉を引き起こすことがあり、使用者には適切な処置を講じるよう求められることがあります。

注意: 本製品の電源アダプタは、定格電圧12～48VDC、最小電流0.2Aのものを使用してください。

DIP スイッチ設定

各DIP スイッチの詳しい設定については下表を参照してください。デフォルト設定は「オン」です。

DIP スイッチ	名称	設定	説明
ピン1	LFPT	オン	LFPT機能を使用する。デフォルト値。
		オフ	LFPT 機能を使用しない。
ピン2	オート	オン	Auto-Nego enabled.デフォルト値。
		オフ	オートネ ゴシエーションを使用せず、強制速度に変更する。ピン3 を使用して、接続速度を設定する。
ピン3	速度	オン	100Mbps(デフォルト)
		オフ	10Mbps
ピン4	オン	同軸
		オフ	UTP

インストール手順

1. DIP スイッチを使ってLFPT 機能とデータ速度を設定します。

デバイスのデフォルト値を保持するか、DIP スイッチを使ってLFPT 機能のオン/オフおよびデータ速度を指定します。

メモ: ローカル側とリモート側のデータ速度は同じでなければなりません。

1. 電源を接続します。

電源入力の接続方法:

- ローカル電源: 12-48VDC (DC ジャック使用時) または12-48VDC (端子台使用時)

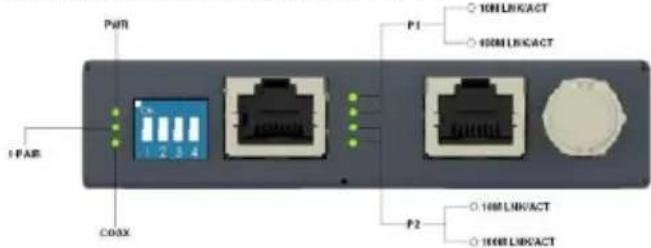

LEDインジケータ

LED表示の意味は以表の通りです。

LED	色	ステータス	説明
電源	緑	オン	複数の電源を使用。DC ジャック、端子台、PD
		オフ	受電なし
1 ペア	緑	オン	1 ペアケーブルでリンク
		オフ	2 ペアケーブルでリンク
同軸	緑	オン	リンク/アクティブ
		オフ	リンクなし
P110M リンク/アクティブ	緑	オン	10Mbps でリンク/アクティブ
		オフ	リンクなし
P1100M リンク/アクティブ	緑	オン	100 Mbps でリンク/アクティブ
		オフ	リンクなし
P210M リンク/アクティブ	緑	オン	10 Mbps でリンク/アクティブ
		オフ	リンクなし
P2100M リンク/アクティブ	緑	オン	100 Mbps でリンク/アクティブ
		オフ	リンクなし

おおよその最大延長距離

IMC-150LI のデータ範囲

速度	UTP 1 ペア	UTP 2 ペア
10Mbps	800m	250m
100Mbps	300m	500m

注意:

IMC-150LI の DC 電源は 他の製品と共用せず 専用電源で供給してください。同じ電源で IMC 150LI と他のデバイスを一緒に 供給すると 電源回路のループが発生し、トラブル の原因になることが有ります。
