SRX ELECTRIC PIANO - 電子ピアノ ROLAND - 無料のユーザーマニュアル

製品タイプ	エレクトリックピアノサウンドモジュール
寸法	約 305×237×44 mm
重量	約 1.5 kg
電源	ACアダプター（DC 9V）
消費電力	約 8 W
音色数	64 音色（プレセット）
最大ポリフォニー	128 声
エフェクト	リバーブ、コーラス、EQ、アンプシミュレーター
接続端子	MIDI IN/OUT、USB、ヘッドホン出力、左右出力
ディスプレイ	LCD バックライト付き（16文字×2行）
型番	SRX ELECTRIC PIANO
ブランド	Roland
付属品	ACアダプター、取扱説明書
お手入れ方法	柔らかい乾いた布で拭いてください。化学薬品は使用しないでください。
安全注意事項	指定の電源電圧を使用し、水濡れを避けてください。分解しないでください。
部品の入手性	Roland正規販売店にて部品を注文できます。
修理可能期間	製造終了後10年間
保証期間	1年間（購入日より）
生産国	日本

よくある質問 - SRX ELECTRIC PIANO ROLAND

このピアノはスタンドアロンで演奏できますか？

いいえ、本機はサウンドモジュールであり、演奏には外部のMIDIコントローラーやキーボードが必要です。

どのような音色が含まれていますか？

本機にはアコースティックピアノ、エレクトリックピアノ、クラビネットなど、64種類の高品質ピアノ音色が収録されています。

MIDI接続は可能ですか？

はい、標準のMIDI IN/OUT端子を搭載しており、外部MIDI機器と接続できます。

USB接続はできますか？

USB-MIDI端子を備えており、コンピューターと接続してDAWソフトウェアで使用できます。

電源はどうすればいいですか？

付属のACアダプター（DC 9V）を使用してください。別途バッテリー駆動には対応していません。

ヘッドホンは使えますか？

前面にステレオヘッドホン出力端子があり、ヘッドホンで静かに演奏できます。

エフェクトは内蔵されていますか？

リバーブ、コーラス、EQ、アンプシミュレーターなどのエフェクトを内蔵しており、音色をカスタマイズできます。

最大同時発音数はいくつですか？

128音のポリフォニーをサポートしており、複雑な演奏でも音切れが発生しにくいです。

お手入れ方法を教えてください。

柔らかい乾いた布で優しく拭いてください。アルコールやシンナーなどの溶剤は使用しないでください。

保証期間はどのくらいですか？

購入日から1年間の保証が付いています。保証書を必ず保管してください。

使用説明書 SRX ELECTRIC PIANO ROLAND

SRX ELECTRIC PIANO Software Synthesizer 取扱説明書

SRX ELECTRIC PIANO MASTER LEVEL KEYBOARD OPTION HELP MESSAGE NAME: PR-A : 001 Pure EP1 PATCH EP (EL Piano) TONE SWITCH LIST — BANK — CATEGORY EDIT — UTILITY MFX CHORUS REVERB TRANSITION SERIES

お使いの DAW ソフトウェアごとの設定については、DAW のヘルプや取扱説明書をお読みください。

商標について

• VST is a registered trademark of Steinberg Media Technologies GmbH.
- Roland は、日本国およびその他の国におけるローランド株式会社の登録商標または商標です。
・文中記載の会社名および製品名は、各社の登録商標または商標です。

はじめに……2

画面の構成 4

SRX ELECTRIC PIANO の使いかた…… 5

バリューの変更方法 5

バリューの初期化.... 5

KEYBOARD ボタンについて.... 5

SRX ELECTRIC PIANO の概要 6

SRX ELECTRIC PIANO の構成.... 6

パッチの構成....6

リズム・セットの構成 6

発音数の数えかた……6

エフェクト……7

メモリーとバンク 8

メモリーとは……8

バンク 8

バンクを切り替える 8

バンクを書き出す……8

バンクを読み込む 8

バンクを作成／削除する 8

バンク名を変更する 8

カテゴリー……9

メモリー....9

メモリーを読み込む……9

メモリーを保存する……9

メモリー名を変更する……9

メモリーの順番を変更する 9

設定.... 10

オプション 10

パッチの詳細設定（PATCH パラメーター）……11

パッチの設定のしかた.... 11

パッチ・パラメーターのコピー／貼り付け……11

TONE SWITCH/SELECT 11

ステレオ・ウェーブの設定（セット・ステレオ機能）… 12

PATCH パラメーター.... 13

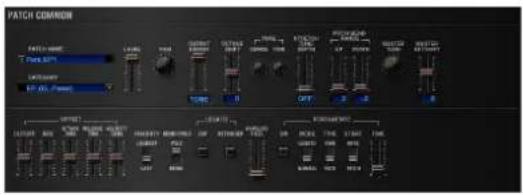

COMMON 13

STRUCTURE 15

WG + PITCH 17

TVF 19

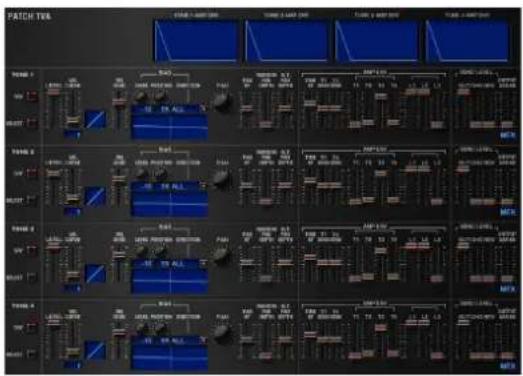

TVA 21

LFO 23

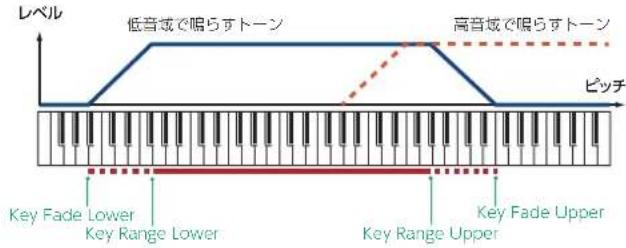

VELOCITY & KEY RANGE 24

MATRIX CONTROL.... 25

CONTROL SW 26

リズム・セットの詳細設定 (RHYTHM パラメーター).. 27

リズム・セットの設定のしかた……27

リズム・パラメーターのコピー／貼り付け……27

WG 27

ステレオ・ウェーブの設定（セット・ステレオ機能）… 27

RHYTHM パラメーター 27

COMMON 27

WG 28

PITCH + TVF 29

TVA + VELOCITY 31

EFFECTS パラメーター.... 33

エフェクトをかける.... 33

エフェクトの設定 33

信号の流れとパラメーター (ROUTING) 33

マルチエフェクトの設定 (MFX) 34

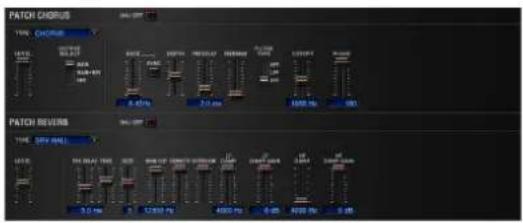

コーラスとリバーブの設定 (CHORUS + REVERB) .. 35

エフェクトー覧 36

マルチエフェクト・パラメーター (MFX) 36

RATE や DELAY TIME について.... 37

3D エフェクトを使うとき…… 37

STEP RESET 機能について.... 37

コーラス・パラメーター 68

リバーブ・パラメーター……68

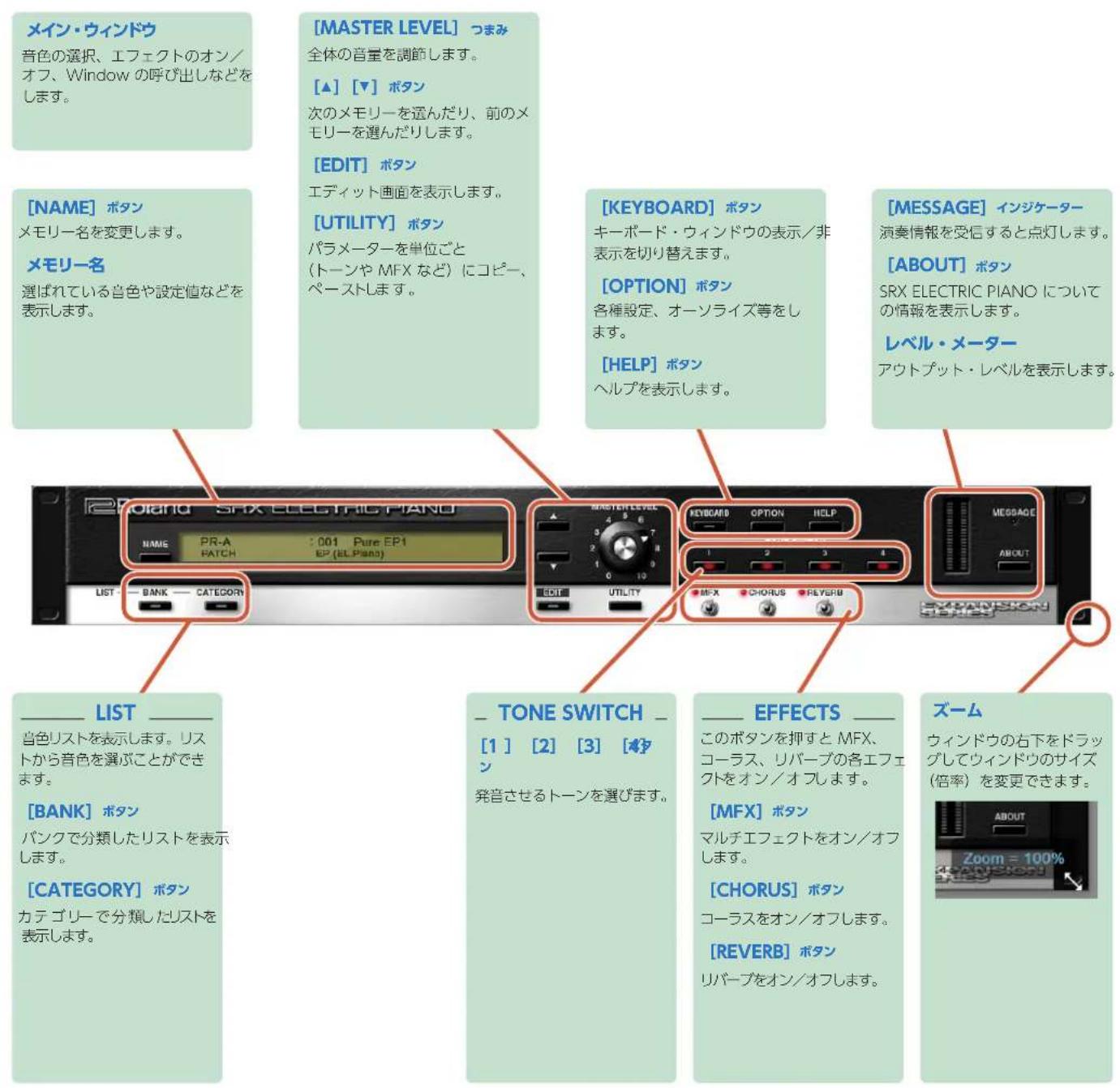

メイン・ウィンドウ 音色の選択、エフェクトのオン/ オフ、Window の呼び出しなどを します。 [MASTER LEVEL] つまみ 全体の音量を調節します。 [▲] [▼] ポタン 次のメモリーを選んだり、前のメ モリーを選んだりします。 [EDIT] ポタン エディット画面を表示します。 [UTILITY] ポタン パラメーターを単位ごと (トーンや MFX など) にコピー、 ペーストします。 [KEYBOARD] ポタン キーボード・ウィンドウの表示／非 表示を切り替えます。 [OPTION] ポタン 各種設定、オーソライズ等をし ます。 [HELP] ポタン ヘルプを表示します。 [MESSAGE] インジケーター 演奏情報を受信すると点灯します。 [ABOUT] ポタン SRX ELECTRIC PIANO について の情報を表示します。 レベル・メータ- アウトプット・レベルを表示します。 LIST 黒ロナ - SRX ELECTRIC PIANO NAME PR-A :001 Pure EP1 PATCH EP (EL Piano) MASTER LEVEL PRICE 1 2 3 4 ORDER UTILITY 1 2 3 4 KEYBOARD OPTION HELP MEX CHORUS REVERB MESSAGE ABOUT ____ LIST ____ 当色リストを表示します。リスト から音色を選ぶことができます。 [BANK] ポタン パンクで分類したリストを表示 します。 [CATEGORY] ポタン カテゴリーで分類したリストを 表示します。 TONE SWITCH ____ [1] [2] [3] [4] 発音させるトーンを選びます。 ____ EFFECTS ____ このボタンを押すと MFX、 コーラス、リバーブの各エフェ クトをオン／オフします。 [MFX] ポタン マルチエフェクトをオン／オフ します。 [CHORUS] ポタン コーラスをオン／オフします。 [REVERB] ポタン リバーブをオン／オフします。 ズーム ウィンドウの右下をドラッ グしてウィンドウのサイズ (倍率) を変更できます。 Zoom = 100%

Roland SRX ELECTRIC PIANO MASTER LEVEL KEYBOARD OPTION HELP MESSAGE NAME PR-A 001 Pure EP1 PATCH EP (EL-Piano) TONE SWITCH LIST BANK CATEGORY UTILITY MX A CHORUS REVERB EXPRESSION メイン・ エディ PATCH TVA TONE 1 AMP ENV PAN & AMP ENV TONE 3 AMP ENV TONE 4 AMP ENV TONE 1 SW LEVEL CURVE VLL SENS -10 E5 ALL BIAS RANOWM ALT PAN PHM DEPTH PAN KF AMP ENV TONE T1 T4 KP SENS SENS T1 T2 T3 T4 L1 L2 L3 SAND LEVEL OUTPUT OUTPUT ASSEMB. TONE 2 VFL LEVEL CURVE VFL SENS -10 E5 ALL BIAS RANOWM ALT PAN PHM DEPTH PAN KF AMP ENV TONE T1 T4 KF SENS SENS T1 T2 T3 T4 L1 L2 L3 SEND LEVEL OUTPUT OUTCHO REV ASSEMB. TONE 3 VFL LEVEL CURVE VFL SENS -10 E5 ALL BIAS RANOWM ALT PAN PHM DEPTH PAN KF AMP ENV TONE T1 T4 KF SENS SENS T1 T2 T3 T4 L1 L2 L3 SENI ZUUM ウィンドウの右下をドラッグしてウィンドウのサイズ（倍率）を変更できます。 Zoom = 100% NABGEGーション・ウィンドウ パラメーター・ウィンドウ

• ナビゲーション・ウィンドウでは、各ボタンをクリックして、パラメーター・ウィンドウに表示させるパラメーターを選びます。
• パラメーター・ウィンドウには、ナビゲーション・ウィンドウで選んだパラメーターの編集画面が表示されます。
• エディット・ウィンドウは、パラメーター・ウィンドウとナビゲーション・ウィンドウの両方が含まれます。

バリューの変更方法

ボタンやスライダー、ノブをクリック（&ドラッグ）することでバリューを変更できます。

• 「パネル上のスライダーやノブが小さすぎて詳細な設定がしづらい」と感じるとき、ノブなどをクリックしたまま、マウスを遠くにドラッグしてみてください。マウスのボタンを離さない限りどの位置でも値を設定することができます。このとき、マウスのカーソルがノブなどの中心からより離れた位置にあれば、細かい精度で値を設定することができます。
• バリューが表示されているときに、カーソルキー（上／下／左／右）やマウス・ホイールで値を変更できます。

バリューの初期化

Windows 7/8.1/10 の場合

パソコンの Ctrl キーを押しながらスライダーやノブをクリックすると、そのパラメーターのバリューが初期値に戻ります。

Macintosh の場合

パソコンの Command キーを押しながらスライダーやノブをクリックすると、そのパラメーターのバリューが初期値に戻ります。

KEYBOARD ボタンについて

パラメーター・ウィンドウの最上段にある [KEYBOARD] ボタンをクリックすると、キーボード・ウィンドウが開き、マウスでノート情報を送信できます。

キーボード・ウィンドウの左端にある Velocity スライダを一番下まで下げると「VARIABLE」という値になります。この値のときは、キーボードをクリックする場所に応じてベロシティーが変わります。

鍵盤の上端でベロシティーが最小になり、鍵盤の下端の位置でベロシティーが最大になります。

SRX ELECTRIC PIANO の構成

パッチの構成

パッチは、演奏時に扱う音の単位です。1つのパッチは4つまでのトーンを組み合わせて音作りができます。

トーンはそれぞれオン／オフすることができ、どのトーンを発音させるかを選ぶことができます。

パッチ ドーン 1 ドーン 2 トーン 3 トーン 4

例 1 ひとつのトーンで構成されているパッチ (トーン 2～4 はオフになっている)

例 2 4 つのトーンで構成されているパッチ

トーン

トーンは音の最小単位です。ただし、トーンのみで演奏することはできません。演奏できる音の単位はパッチですが、トーンはそのパッチを形成する音の素材といえるものです。


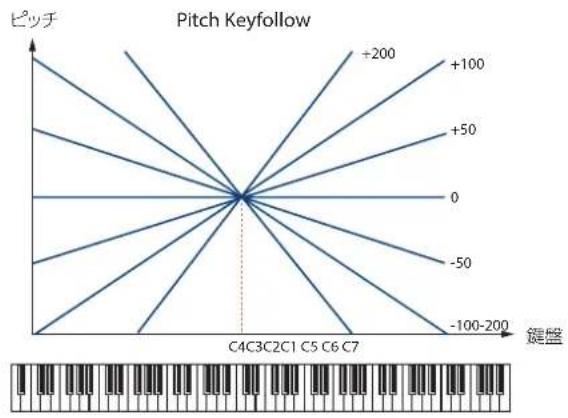

WG（ウェーブ・ジェネレーター）

音の元になる PCM 波形（ウェーブ）を選び、音の高さ（ピッチ）の変化を設定します。

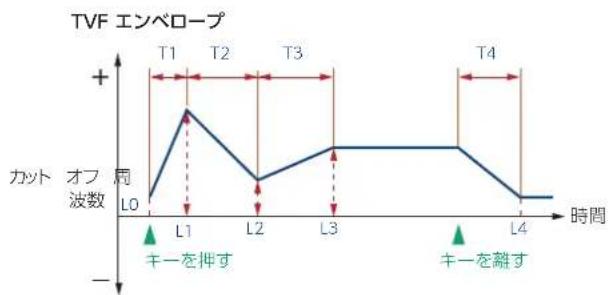

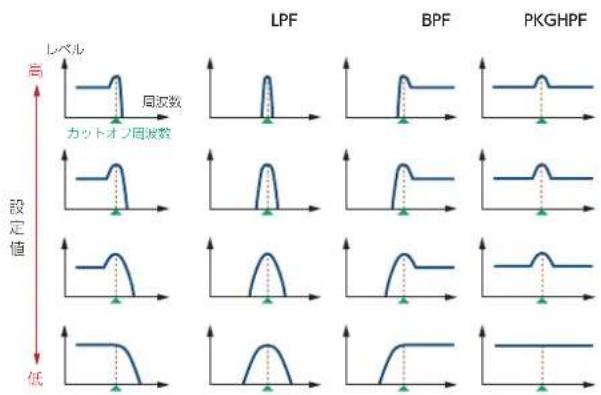

TVF（タイム・バリアント・フィルター）

音の周波数成分の変化を設定します。

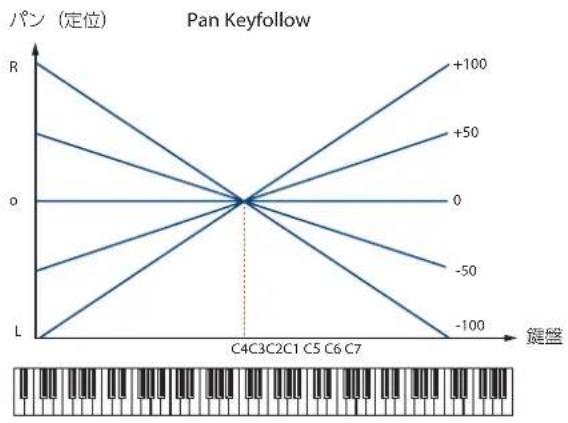

TVA（タイム・バリアント・アンプリファイアー）

音量の変化とパンを設定します。

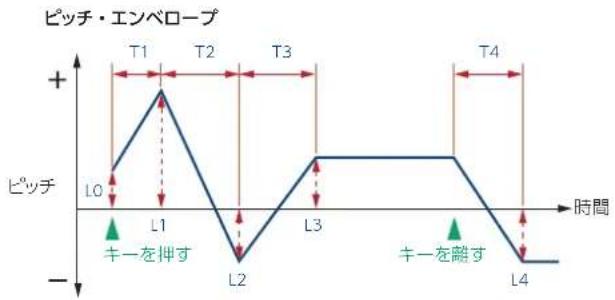

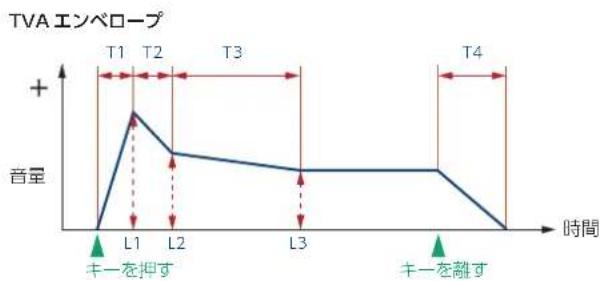

Envelope (エンベロープ)

エンベロープは時間の経過に伴う変化を設定します。

Pitch（ピッチ）、TVF（フィルター）、TVA（音量）のそれぞれに専用のエンベロープを設定することができます。

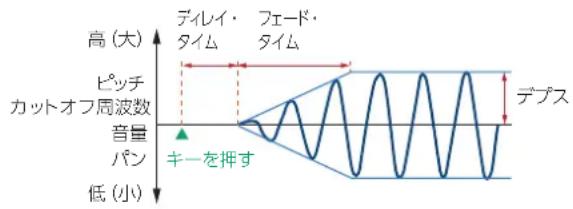

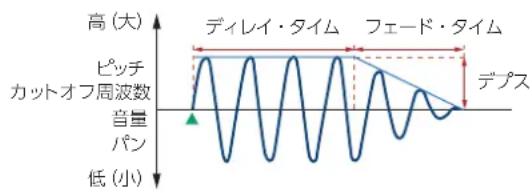

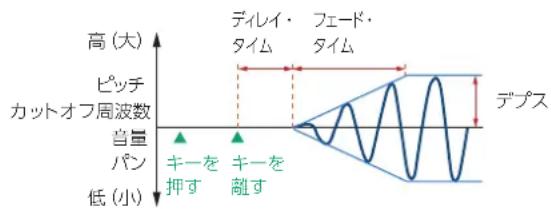

LFO (ロー・フリケンシー・オシレーター)

LFO は周期的な変化（ゆらぎ）を設定します。

LFOは2つあり、WG（ピッチ）、TVF（フィルター）、TVA（音量）のそれぞれに効果が付けられます。

WG のピッチに LFO の変化を加えるとビブラート効果、TVF のカットオフ周波数を加えるとワウ効果、TVA の音量を加えるとトレモロ効果が付けられます。

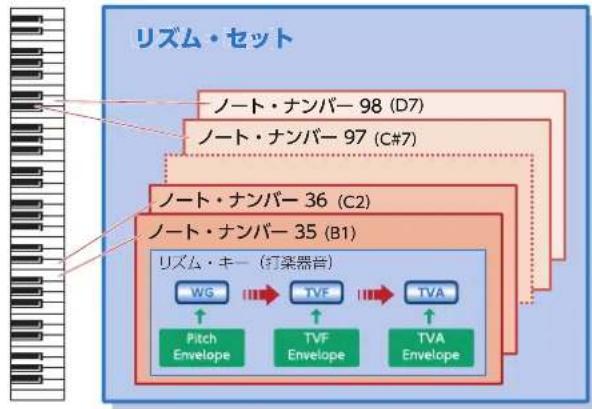

リズム・セットの構成

リズム・セットは、複数の打楽器音（リズム・キー）を集めたグループのことです。

打楽器音のとき、一般にメロディーを演奏することはないので、鍵盤を使って音階が演奏できなくてもかまいません。また、できるだけ多くの打楽器音を一度に鳴らせることが大切です。

これらのことから、リズム・セットでは押さえる鍵盤

(ノート・ナンバー) によって異なった打楽器音が鳴るようになっています。

※ リズム・キーには、ウェーブ・ジェネレーターが4つあります。 ※ リズム・キーには、LFOはありません。

発音数の数えかた

SRX ELECTRIC PIANO の最大同時発音数は 128 音です。

発音できる音数は実際に鳴らしている音数だけでなく、パッチに使われているトーンの数と、トーンに使われているウェーブの数によって変わります。1つのパッチを鳴らしているときの音数は以下のように数えます。

(嗚っているパッチの数) × (音が嗚っているパッチに使われているトーン数) × (トーンに使われているウェーブの数)

たとえば、それぞれ2つのウェーブを使っている4つのトーンを組み合わせたパッチでは、合計8音が一度に使われている計算になります。

パッチの発音

SRX ELECTRIC PIANO で 128 音以上の音を鳴らそうとしたとき、現在鳴っている音の中で優先度の低い音から順に消していきます。この優先のしかたはパッチ・プライオリティーで設定します (PRIORITY; P.13)。

パッチ・プライオリティーでは、「LAST」または「LOUDEST」の選択ができます。

「LAST」を選んでいるときに 128 音を越えたとき、現在鳴っている音の中で先に鳴らした音から順に消していきます。

「LOUDEST」では、現在鳴っている音の中で音量が小さい音から順に消していきます。通常は「LAST」を選びます。

エフェクト

SRX ELECTRIC PIANO には以下のエフェクトが内蔵されており、それぞれ独立した設定ができます。

マルチエフェクト

音そのものを変化させて、まったく違う種類の音に変える汎用マルチエフェクトです。

78 種類のタイプを持ち、その中から目的に合ったものを選んで使います。

ディストーション、フランジャーなどの単一のエフェクトで構成されたもの以外に、さまざまなタイプが用意されています。また、マルチエフェクトのタイプの中にもコーラス、リバーブがありますが、以下のコーラスやリバーブとは別系統で扱います。

コーラス

コーラスは音に厚みや広がりを与えるエフェクトです。

コーラスとして使うか、ディレイとして使うかを選べます。

リバーブ

リバーブはホールで演奏しているような響きを与えるエフェクトです。

5 種類のタイプを持ち、その中から目的のものを選んで使います。

エフェクトの扱い

パッチ／リズム・セットごとにマルチエフェクト、コーラス、リバーブを設定することができ、各トーンに同じ効果がかけられます。

それぞれのエフェクトに送る信号のレベルを変えることで、トーンごとのエフェクトのかかり具合を変えることができます。

メモリーとは

SRX ELECTRIC PIANO の音色のことを「メモリー」と呼びます。 メモリーには、「パッチ」と「リズム」があります。

バンク

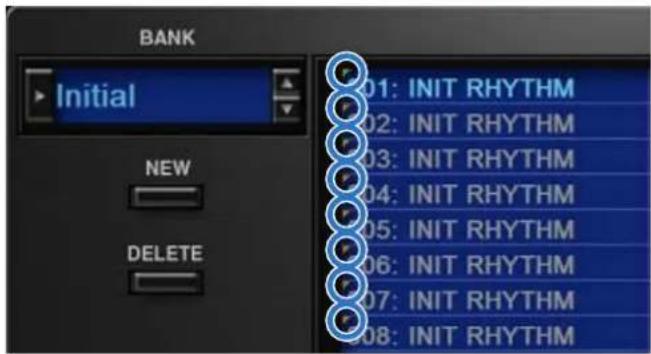

1. [BANK] ボタンをクリックします。

Memory Select 画面（BANK）が表示されます。

[NEW] ボタン 空の状態の新規バンクが作成 されます。 [DELETE] ボタン 選んだバンクを削除します。 [LOAD] ボタン ファイルからバンクを読み込 みます。 [SAVE] ボタン バンクをファイルに書き出し ます。 PR-A 001: Pure EP1 033: Ampod EP1 065: 997 002: Le FPU 034: Ampod UP2 066: 896 003: Pure EP2 035: La FL EP2 067: 899 004: Fisher EP2 036: La FL Wdy 068: 100 005: Soft Wdy 069: 101 006: Pure Wdy 070: Pure Clay DB 071: 102 007: Pure Clay DB 072: 103 008: Pure Clay CB 073: 104 009: PhaseClav CB 074: 105 010: Work Clay CB 042: Pecking Clay 074: 106 011: Comp Clay CB 043: Dual Clay DB 075: 107 012: PairClavMICB 044: Dual Clay DA 076: 108 013: St.Trem EP1 045: Dual Clay CB 077: 109 014: St.Trem EP2 046: Dual Clay CA 078: 110 015: Chette Wdy 047: DualClavMICB 079: 111 016: Chine EP1 048: DualClavMICB 080: 112 [WRITE] ボタン エディットした音色を、 メモリーとしてバンク に保存します。 [RENAME] ボタン 選んだメモリーの名前 を変更します。 [READ] ボタン バンクに登録してある メモリーを読み込み ます。 028: EP1 w/VOX 058 ———— 090 027: EP1 w/STR 059 ———— 091 026: EP1 w/PAO 060 ———— 092 025: Flanger EP1 061 ———— 093 024: Flanger EP2 062 ———— 094 023: FlangerWarty 063 ———— 095 022: Melodic EP1 064 ———— 096 ズーム ウィンドウの右下をドラッグし てウィンドウのサイズ（倍率） を変更できます。 7: 8: Zoomie 100%

128 個のメモリーをまとめたものを「バンク」と呼び、バンクを切り替えることで、数多くのメモリーを呼び出すことができます。バンクはファイルとして保存することができます。

RhythmSet には左上に小さなマークがつきます。

Bank Memory 01 Memory 02 Memory 03 ⋮ Memory 128

BANK Initial NEW DELETE 01: INIT RHYTHM 02: INIT RHYTHM 03: INIT RHYTHM 04: INIT RHYTHM 05: INIT RHYTHM 06: INIT RHYTHM 07: INIT RHYTHM 08: INIT RHYTHM

バンクを切り替える

1. バンク欄をクリックします。

バンク・リストが表示されます。

1. 呼び出したいバンクをクリックします。

バンク欄右側にある [▲] [▼] ボタンを押すと、1つ前、1つ後ろのバンクに切り替えることができます。

バンクを書き出す

バンクをファイルに書き出します。

1. [SAVE] ボタンをクリックします。

ファイル名入力画面が表示されます。

1. ファイル名を入力し、保存します。

ファイルが書き出されます。

バンクを読み込む

1. [LOAD] ボタンをクリックします。

ファイル選択画面が表示されます。

1. ファイルを選択し、読み込みます。

バンクが読み込まれます。

バンクを作成／削除する

バンクの作成

[NEW] ボタンをクリックすると、空の状態の新規バンクが作成されます。

バンクの削除

選んだバンクを削除します。

1. 「バンクを切り替える」（P.8）の手順で、バンクを選びます。

2. [DELETE] ボタンをクリックします。

確認画面が表示されます。

1. [OK] をクリックして、削除します。

バンク名を変更する

1. 「バンクを切り替える」（P.8）の手順で、バンクを選びます。
2. バンク欄左側にある▶をクリックします。
3. 名前を変更し、[Return (Enter)] キーを押します。

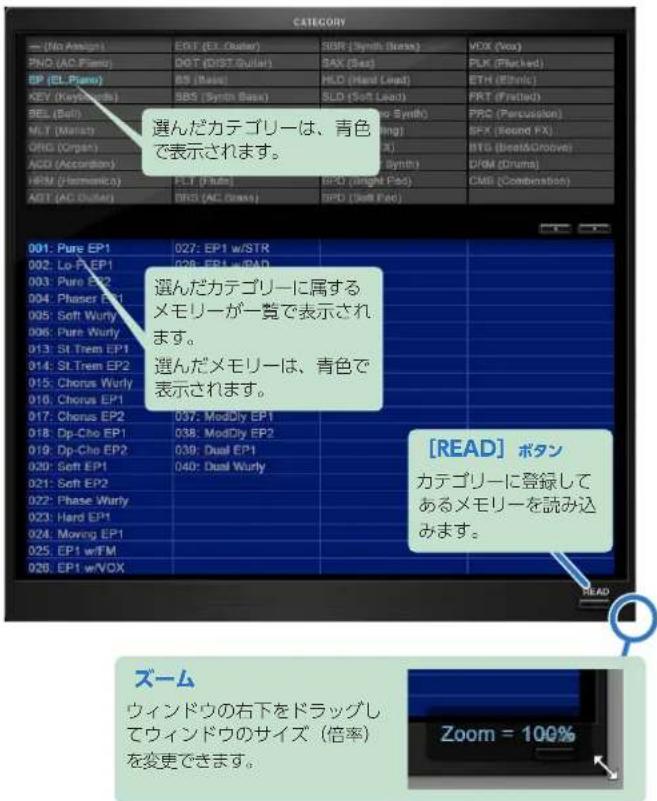

カテゴリー

1. [CATEGORY] ボタンをクリックします。

Memory Select 画面 (CATEGORY) が表示されます。

CATEGORY (No Assign) PNO (AC Piano) EP (EL Piano) KEY (Keycard) BEL (Soft) MLT (Mallist) ORG (Organ) ACD (According) HBM (Hamilton) AGT (AC guitar) 001: Pure EP1 002: Lo PE EP1 003: Pure EP2 004: Phaser EP1 005: Soft Wurly 006: Pure Wurly 013: St Trem EP1 014: St Trem EP2 015: Chorus Wurly 016: Chorus EP1 017: Chorus EP2 018: Dp-Cho EP1 019: Dp-Cho EP2 020: Soft EP1 021: Soft EP2 022: Phase Wurly 023: Hard EP1 024: Moving EP1 025: EP1 w/FM 026: EP1 w/VOX EBT (EL Guitar) DGT (DIST Guitar) BS (Base) SLS (Soft Lead) EN (Synth Base) EN (Synth Synth) EN (Synth Synth) EN (Synth Synth) EN (Synth Synth) EN (Synth Synth) EN (Synth Synth) EN (Synth Synth) EN (Synth Synth) EN (Synth Synth) EN (Synth Synth) EN (Synth Synth) EN (Synth Synth) EN (Synth Synth) EN (Synth Synth) EN (Synth Synth) ENO (Pure EP1) ENO (Pure EP2) ENO (Pure EP2) ENO (Pure EP2) ENO (Pure EP2) ENO (Pure EP2) ENO (Pure EP2) ENO (Pure EP2) ENO (Pure EP2) ENO (Pure EP2) ENO (Pure EP2) ENO (Pure EP2) ENO (Pure EP2) ENO (Pure EP2) ENO (Pure EP2) ENO (Pure EP2) ENO (Pure EP2) ENO (Pure EP2) ENO (Solid EP1) ENO (Solid EP2) ENO (Solid EP2) ENO (Solid EP2) ENO (Solid EP2) ENO (Solid EP2) ENO (Solid EP2) ENO (Solid EP2) ENO (Solid EP2) ENO (Solid EP2) ENO (Solid EP2) ENO (Solid EP2) ENO (Solid EP2) ENO (Solid EP2) ENO (Solid EP2) ENO (Solid EP2) ENO (Solid EP2) ENO (Solid EP2) ENO (Full EP1) ENO (Full EP2) ENO (Full EP2) ENO (Full EP2) ENO (Full EP2) ENO (Full EP2) ENO (Full EP2) ENO (Full EP2) ENO (Full EP2) ENO (Full EP2) ENO (Full EP2) ENO (Full EP2) ENO (Full EP2) ENO (Full EP2) ENO (Full EP2) ENO (Full EP2) ENO (Full EP2) ENO (Full EP2) ENO (Solid EP1) ENO (Solid EP2) ENO (Solid EP2) ENO (Solid EP2) ENO (Solid EP2) ENO (Solid EP2) ENO (Solid EP2) ENO (Solid EP2) ENO (Solid EP2) ENO (Solid EP2) ENO (Solid EP2) ENO (Solid EP2) ENO (Solid EP2) ENO (Solid EP2) ENO (Solid EP2) ENO (Solid EP2) ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA ENA

メモリー

SRX ELECTRIC PIANO では、128 個のメモリーを 1 バンクとして管理します。

メモリーを読み込む

バンクに登録してあるメモリーを読み込みます。メモリーを読み込むと、エディット・エリアに設定が表示され、エディットできるようになります。

1. 読み込むメモリーの番号をクリックします。
2. [READ] ボタンをクリックします。または [Return (Enter)] キーを押します。

メモリーが読み込まれます。

※ メモリー番号をダブルクリックして、メモリーを読み込むこともできます。

メモリーを保存する

エディットした音色を、メモリーとしてバンクに保存します。

1. 保存するメモリーの番号をクリックします。
2. [WRITE] ボタンをクリックします。

メモリーがバンクに保存されます。

メモリー名を変更する

1. 名前を変更するメモリーの番号をクリックします。
2. [RENAME] ボタンをクリックします。
3. 名前を変更します（最大 16 文字）。

メモリーの順番を変更する

メモリー番号をドラッグして、メモリーの順番を変更します。

キーボード・ショートカット

Patch Select 画面で使用できる、キーボード・ショートカットです。

キー	機能
Command (Ctrl) + B	バンクの切り替え
Command (Ctrl) + I	バンクの読み込み
Command (Ctrl) + E	バンクの書き出し
Command (Ctrl) + N	新規メモリー作成
Command (Ctrl) + O	メモリーの読み込み
Command (Ctrl) + S	メモリーの保存
Up/Down/Left/Right	メモリーの選択
Space	メモリー名変更
Command (Ctrl) + C	メモリーのコピー
Command (Ctrl) + V	メモリーの貼り付け
Delete *1delete ☒ *2fn + delete *2	メモリーの削除
Return (Enter)	メモリーの読み込み
Command (Ctrl) + Z	Undo(取り消し)
Command (Ctrl) +Shift + Z	Redo(やり直し)
Command (Ctrl) + J	メモリー・ナンバーの表示の切り替え001~12801-1~01-8、02-1~...~16-8A-1~A-8、B-1~...~P-8
Esc	ウィンドウを閉じる

*1 Windows / *2 Mac

オプション

1. [OPTION] ボタンをクリックします。
2. 項目を選びます。

選ばれている項目には、✓が表示されます。

項目説明
Flip Scroll Direction(Macのみ)	マウスのスクロール・ホイールで値を変更するときの、回転方向を反転します。
Authentication...	SRX ELECTRIC PIANO のユーザ認証をします。

パッチの詳細設定（PATCH パラメーター）

SRX ELECTRIC PIANO の各設定項目（パラメーター）の値を変更する操作をエディットといいます。ここでは、パッチ・エディットの操作とパッチ・パラメーターのはたらきを説明します。

Roland SPX ELECTRIC PAND RPM A RPM B SPX SPX SPX SPX SPX SPX SPX SPX SPX SPX SPX SPX SPX SPX SPX SPX SPX SPX SPX SPX SPX SPX SPX SPX SPX SPX SPX SPX SPX SPX SPX SPX SPX SPX

パッチの設定のしかた

すでに用意されているパッチをもとに新しいパッチを作ります。

パッチは4つまでのトーンを組み合わせて音が作られています。そこで、1つずつのトーンの音を聴いて、各トーンが全体に対してどの部分の音を受け持っているかを確かめてからエディットをしていきます。

パッチ・パラメーターのコピー／貼り付け

パッチ・パラメーターの一部（パッチ・トーンや MFX など）を選んでコピーして、別のパッチ・トーンや別のパッチに貼り付けることができます。また、パッチ／リズム・セットの設定を初期化することもできます。

1. メイン・ウィンドウの [UTILITY] ボタンをクリックします。

ポップアップが表示されます。

項目	説明
Initialize	パッチ/リズム・セットの設定を初期化します。いちからデータを作成したいときなどに使用すると便利です。
Copy	遼んだパラメーターを現在選択中のパッチ/リズム・セットからクリップボードにコピーします。
Paste	遼んだパラメーターをクリップボードから現在のパッチ/リズム・セットに貼り付けます。

2. 「Initialize」、「Copy」または「Paste」を選びます。

初期化やコピーできる項目一覧、または書き込みが可能な場所一覧が表示されます。

3. 一覧から希望の項目をクリックして選びます。

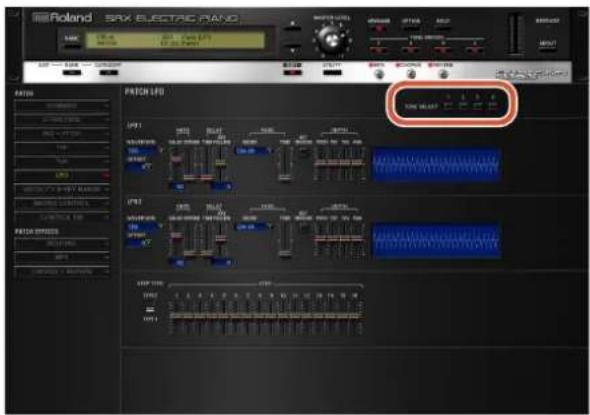

TONE SWITCH/SELECT

TONE SWITCH (SW) 1～4で4つのトーンのオン／オフを設定します。

TONE SELECT 1～4でエディットするトーンを選びます。

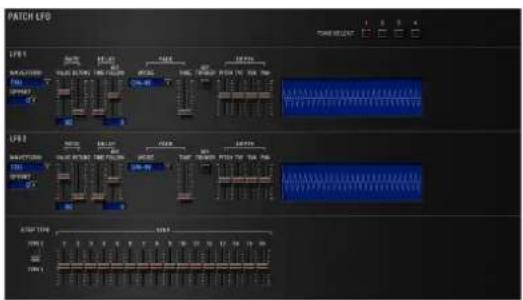

[LFO] の設定画面

Poland SRX ELECTRIC RANGE MAC 10.4 AVG 200 MHz 10.35 MHz RAC 100 MHz RAC 100 MHz RAC 100 MHz RAC 100 MHz RAC 100 MHz RAC 100 MHz RAC 100 MHz RAC 100 MHz RAC 100 MHz RAC 100 MHz RAC 100 MHz RAC 100 MHz RAC 100 MHz RRC 100 MHz RRC 100 MHz RRC 100 MHz RRC 100 MHz RRC 100 MHz RRC 100 MHz RRC 100 MHz RRC 100 MHz RRC 100 MHz RRC 100 MHz RRC 100 MHz RRC 100 MHz RRC 10O RRC 10O RRC 10O RRC 10O RRC 10O RRC 10O RRC 10O RRC 10O RRC 10O RRC 10O RRC 10O RRC 10O RRC 10O RRC 10O RRC 10O PATCH LIFO LIFO LIFO LIFO LIFO LIFO LIFO LIFO LIFO LIFO LIFO LIFO LIFO LIFO LIFO LIFO LIFO LIFO LIFO LIFO LIFO LIFO LIFO LIFO LIFO LIFO LIFO LIFO LIFO LIFO LIFO LIFO LIFO LIFO LIFC 10.4 MOSA 20.4 MOSA 30.4 MOSA 40.4 MOSA 50.4 MOSA 60.4 MOSA 70.4 MOSA 80.4 MOSA 90.4 MOSA 100.4 MOSA 110.4 MOSA 120.4 MOSA 130.4 MOSA 140.4 MOSA 150.4 MOSA 160.4 MOSA 170.4 MOSA 180.4 MOSA 190.4 MOSA 200.4 MOSA 210.4 MOSA 220.4 MOSA 230.4 MOSA 240.4 MOSA 250.4 MOSA 260.4 MOSA 270.4 MOSA 280.4 MOSA 290.4 MOSA 300.4 MOSA 310.4 MOSA 320.4 MOSA 330.4 MOSA 340.4 MOSA 350.4 MOSA 360.4 MOSA 370.4 MOSA 380.4 MOSA 390.4 MOSA 400.4 MOSA 410.4 MOSA 420.4 MOSA 430.4 MOSA 440.4 MOSA 450.4 MOSA 460.4 MOSA 470.4 MOSA 480.4 MOSA 490.4 MOSA 500.4 MOSA 510.4 MOSA 520.4 MOSA 530.4 MOSA 540.4 MOSA 550.4 MOSA 560.4 MOSA 570.4 MOSA 580.4 MOSA 590.4 MOSA 600.4 MOSA 610.4 MOSA 620.4 MOSA 630.4 MOSA 640.4 MOSA 650.4 MOSA 660.4 MOSA 670.4 MOSA 680.4 MOSA 690.4 MOSA 700.4 MOSA 710.4 MOSA 720.4 MOSA 730.4 MOSA 740.4 MOSA 750.4 MOSA 760.4 MOSA 770.4 MOSA 780.4 MOSA 790.4 MOSA 800.4 MOSA 810.4 MOSA 820.4 MOSA 830.4 MOSA 840.4 MOSA 850.4 MOSA 860.4 MOSA 870.4 MOSA 880.4 MOSA 890.4 MOSA 900.4

• パラメーター・ウィンドウには、現在選ばれている中で最初に選ばれたトーン(ボタンが赤色に点灯)の設定が表示されます。
• パソコンの Shift キーを押しながら TONE SELECT のボタンをクリックすると複数のトーンを選ぶことができます。
• パソコンの command (Ctrl) キー押しながら TONE SELECT のボタンをクリックするとすべてのトーンを選ぶことができます。
• トーンの設定を変更すると、選ばれているトーンの設定が同時に変化します。

パッチを作るときの4つのポイント

- イメージに近いパッチを選ぶ

新しい音を作るとき、適当なパッチを選んでやみくもに変更しても思った音はなかなか作ることができません。まず、自分がイメージする音に近いパッチを選ぶことが重要です。

● どのトーンを嗚らすかを決める

パッチを作成する上で、どのトーンを使うかを決めることは重要です。エディット画面で TONE SWITCH 1～4 を設定して、鳴らす（オン）か、鳴らさない（オフ）かを決めます。無駄なトーンはオフにして発音数を増やさないことも大切です。

- ストラクチャーの設定を確認する (P.15)

STRUCTURE パラメーターは、4つのトーンの組み合わせを決める重要なパラメーターです。実際にトーンを変更する前に、各トーンの関係を理解しておいてください。

●エフェクトをオフにする (P.33)

SRX ELECTRIC PIANO には、高度な音作りができるように多彩なエフェクトが内蔵されています。エフェクトの効果は非常に大きく、エフェクトをオフにするだけでまったく違った音になることもあります。エフェクトをオフにすればそのパッチ本来の音が見えてくるので、設定を変更したときの変化も確認しやすくなります。また、ときによってはエフェクトの設定を変えるだけでイメージする音が作れることもあります。

定画面

Roland SRX ELECTRIC PIANO PITCH MG VAC + SPIN AVOC 1000 AVOC 1000 AVOC 1000 AVOC 1000 AVOC 1000 AVOC 1000 AVOC 1000 AVOC 1000 AVOC 1000 AVOC 1000 AVOC 1000 AVOC 1000 AVOC 1000 AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC

• パソコンの Shift キーを押しながら TONE SELECT のポタンをクリックすると複数のトーンを選ぶことができます。
• トーンの設定を変更すると、選ばれているトーンの設定が同時に変化します。
• 選ばれていないトーンは、独立して設定を変更できます。

ステレオ・ウェーブの設定(セット・ステレオ機能)

トーンを構成するウェーブは、ステレオのときがあります。

ステレオ・ウェーブの左側のウェーブ・ネームは「L」、右側は「R」で終わります。

ステレオ・ウェーブの左右のウェーブ・ナンバーは連続しています。左側のウェーブ・ナンバーに1を足すと、右側のウェーブ・ナバーになります。

以下の操作で、左右どちらか一方のウェーブを選んだ後、もう片方のウェーブを呼び出すことができます。

1. パッチを選びます。
2. ナビゲーション・ウィンドウで「PATCH」の「WG+PITCH」が選ばれていることを確認します。
3. WAVE NUMBER L で、ステレオ・ウェーブの左側のウェーブを選びます。
4. WAVE NUMBER R 上を command (Ctrl) キーを押しながらクリックします。

対応する右側のウェーブが選ばれます。

メモ

WAVE NUMBER R で右側のウェーブを選んでから、 WAVE NUMBER L 上を command (Ctrl) キーを押しながらクリックして左側のウェーブを選択することもできます。 ステレオ・ウェーブでない場合は変わりません。

[WG+PITCH] 、 [TVF] 、 [TVA] 、 [CONTROL SW] の設波形の設定をするときの注意

波形を設定するとき、SRX ELECTRIC PIANOは複雑なPCM波形を基準に音作りをするため、元波形とまったく異なる設定をしようとすると、思ったような結果が得られないことがあります。

SRX ELECTRIC PIANO の内蔵波形は、次の 2 つに分けることができます。

ワン・ショット：

減衰時間の短い音。ワンショット波形では、音の立ち上がりから最後までをそのままの形で記憶しています。この中には打楽器音のようにこれ1つで完成された波形のものもありますが、ピアノのハンマー音や、ギターのフレット・ノイズのような楽器のアタック部の構成音なども数多く含まれています。

ループ:

減衰時間の長いものや持続音など。ループ波形は、音色変化の落ち着いた段階で波形の一部分を何度も繰り返し再生（ループ）する波形です。この中にはピアノの弦の響く音や管の胴鳴りのような構成音も数多く含まれています。次の図はワン・ショットとループを組み合わせた音作りの例（エレクトリック・オルガン）です。

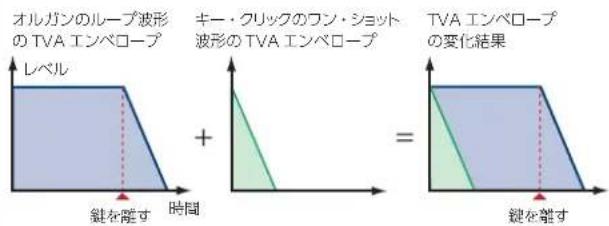

オルガンのループ波形 のTVAエンベロープ キー・クリックのワン・ショット 波形のTVAエンベロープ TVAエンベロープ の変化結果 レベル + 時間 鍵を離す 鍵を離す

ワン・ショット波形を設定するときの注意

ワン・ショット波形をエンベロープで変化させて元波形よりも長い減衰に変化させたり、持続音にすることはできません。仮にそういったエンベロープを設定して、元波形に含まれない成分を引き出そうとしても無効です。

ループ波形を設定するときの注意

ピアノやサックスなど、アコースティック楽器の多くは、音の立ち上がり部分で音色が急激に変化しており、この急激な変化がそれぞれの楽器らしさを形成しています。これらの波形は、立ち上がり部分では波形の複雑な音色変化をそのまま使い、減衰部分のみをエンベロープで補ってやればよいでしょう。立ち上がり部分もエンベロープで変化させてしまうと、元波形の影響を受けて思ったように設定できないことがあります。

PATCH パラメーター

COMMON

PATCH COMMON

PATCH COMMON TIME ADC T: 100 MHz OFF: 200 MHz OFF: 200 MHz OFF: 200 MHz OFF: 200 MHz OFF: 200 MHz OFF: 200 MHz OFF: 200 MHz OFF: 200 MHz OFF: 200 MHz OFF: 200 MHz OFF: 200 MHz OFF: 200 MHz OFF: 200 MHz

パラメーター 設定値／説明

PATCH NAME		パッチ名
CATEGORY		パッチの種類(カテゴリー)
LEVEL		0~127MFX/Reverb/Chorusを通る前の音量歪み系のエフェクトは、入力される音量によって音色が変わります。目的に応じて[MASTER LEVEL]つまみと使い分けてください。
PAN		L64~0~63Rパッチの定位(左右の位置)
OUTPUT ASSIGN		パッチ(リズム・セット)ごとの原音の出力のしかたMFX:マルチエフェクトを通してステレオで出力。マルチエフェクトの後で、コーラスやリバープもかけられます。L+R:マルチエフェクトを通さずにステレオでOUTPUTに出力L:マルチエフェクトを通さずにモノでOUTPUT Lに出力R:マルチエフェクトを通さずにモノでOUTPUT Rに出力TONE:トーンごとの設定に従って出力
OCTAVE SHIFT		-3~3パッチの音の高さ(オクタープ単位)
TUNE	COARSE	-48~48パッチの音の高さ(半音単位、 ± 4 オクタープ)
	FINE	-50~50パッチの音の高さ(1セント=1/100半音単位)
STRETCH TUNE DEPTH		ストレッチ・チューニング(高音域はより高く、低音域はより低くというピアノ独特の調律方法)OFF:平均律1~3:ストレッチ・チューニングの強さ

パラメーター 設定値／説明
ストレッチ・チューニング

PITCH BEND RANGE	UP	0~48ピッチ・ベンド・コントローラーを最大にしたときのピッチ変化量(半音単位)
	DOWN	-48~0ピッチ・ベンド・コントローラーを最小にしたときのピッチ変化量(半音単位)
MASTER TUNE		415.3~466.2 HzSRX ELECTRIC PIANO 全体のチューニング(A4 キーの周波数)
MASTER KEY SHIFT		-24~+24SRX ELECTRIC PIANO 全体の音域を半音単位で移動
OFFSET	CUTOFF	-63~+63CUTOFF (P.19)
	RES	-63~+63RES (P.19)
	ATTACK TIME	-63~+63TVF Envelope Time 1、TVA Envelope Time 1 (P.20、P.22)
	RELEASE TIME	-63~+63TVF Envelope Time 4、TVA Envelope Time 4 (P.20、P.22)
	VELOCITY SENS	-63~+63Cutoff Velocity Sens、TVA Velocity Sens (P.20、P.21)
PRIORITY		最大同時発音数(128音)を超えたときの発音のしかたLAST:後着優先(先に鳴った音から順に消音)LOUDEST:大音量優先(音量の小さい音から順に消音)
MONO/POLY		MONO:単音しか鳴りません。単音楽器(サックスやフルートなど)のパッチに使うと効果的です。POLY:和音を鳴らせます。

パラメーター 設定値／説明

	SW	LEGATO SW を使うか(ON)、使わないか(OFF)を設定します。LEGATO SW は、Mono/Poly を「MONO」に設定しているときに有効になります。LEGATO SW を「ON」にしたとき、あるキーを押している状態で他のキーを押すと、音の鳴りかたはそのままで、後から抑したキーのピッチに変わります。ギターのハンマリング・オンやプリング・オフのような効果が得られます。
LEGATO(*1)	RETRIGGER	レガート演奏をするとき、再発音するか(ON)再発音しないか(OFF)を設定します。通常は「ON」にしておきます。LEGATO RETRIGGER は、Mono/Poly を「MONO」、LEGATO SW を「ON」に設定しているときに有効になります。「OFF」にすると、1つのキーを押している間に別のキーを押すとピッチだけが変化して、後で弾いたキーのアタック音は鳴りません。管楽器や弦楽器のフレーズを演奏をするときや、モノ・シンセ・キーボードをシミュレートするときは「OFF」にするとよいでしょう。
ANALOG FEEL		0~1271/イ ゆらぎ(小川のせせらぎやそよ風など、人間に心地よさを与えるゆらぎ)の深さアナログ・シンセサイザーのような不安定さを付加できます。
PORTAMENTO	SW	ポルタメントのオン/オフはじめに弾いたキーと次に弾いたキーとの間の音程をなめらかに変化させます(ポルタメント)。
	MODE	NORMAL:常にポルタメントがかかります。LEGATO:レガート奏法時のみポルタメントがかかります。
	TYPE	RATE:ピッチ変化の速度が一定(ピッチ変化の時間が音程に比例)TIME:ピッチ変化にかかる時間が一定(音程に無関係)

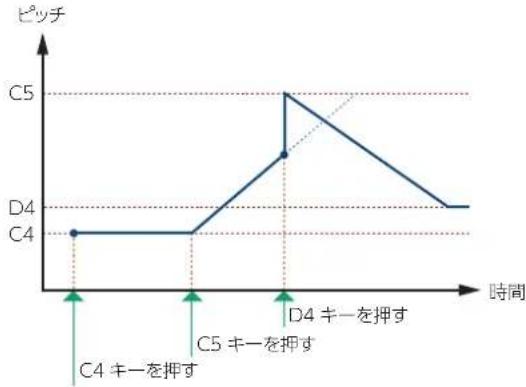

	START	PITCH:ピッチ変化中に他のキーを押すと、押された時点のピッチから新たなポルタメントが開始NOTE:ピッチ変化の終了する音程から新たなポルタメントが開始
	TIME	0~127ピッチ変化にかかる時間

パラメーター 設定値／説明
Portamento Start: PITCH

Portamento Start: NOTE

*1 LEGATO SW が「ON」、LEGATO RETRIGGER が「OFF」で低い鍵を押さえたまま高い鍵を押さえてレガートを発音させるとき、ウェーブのピッチの上限を超えていると、意図したピッチまで上がりきらず、ピッチの上昇が一定のピッチで止まるときがあります。また複数のトーンを使っているパッチで使用しているウェーブのピッチの上限がバラバラのときは、モノに聴こえなくなることがあります。大きくピッチを変化させたいときは、LEGATO RETRIGGER を「ON」にしてください。

PATCH SCALE TUNE

PATCH SCALE TUNE 10 P/2.5 P/2.5 P/2.5 P/2.5 P/2.5 P/2.5 P/2.5 P/2.5 P/2.5 P/2.5 P/2.5 P/2.5 P/2.5 P/2.5 P/2.5 P/2.5 P/2.5 P/2.5 P/2.5 P/2.5 P/2. 10 P/2.5 P/2.5 P/2.5 P/2.5 P/2.5 P/2.5 P/2.5 P/2.5 P/2.5 P/2.5 P/2.5 P/2.5 P/2.5 P/2.5 P/2.5 P/2.5 P/2.5 P/2.5 P/2.5 P/10 P/10 P/10 P/10 P/10 P/10 P/10 P/10 P/10 P/10 P/10 P/10 P/10 P/10 P/10 P/10 P/10 P/10 P/10 P/10 P/10 P/10 P/10

SRX ELECTRIC PIANO では、平均律以外のさまざまな音律で鍵盤を演奏することができます。平均律に対してどのくらいピッチをずらすかを 1 セント（半音の 1/100）単位で設定します。

パラメーター 設定値／説明

SCALE TUNESWITCH

OFF、ON平均律以外の音律で演奨するとき、ON にします。

パラメーター 設定値／説明

C~B	-64~+63パッチ・モードでのスケール・チューンを設定します。

平均律

1 オクターブを 12 等分した音律で、西洋音楽を中心に最も広く使われています。SRX ELECTRIC PIANO では SCALE TUNE SWITCH を「OFF」にすると平均律になります。

純正律 (主音 C)

平均律と比べて、主要三和音がとても美しく響きます。しかし、1つの調でしかその効果が得られず、転調すると和音が濁ります。

アラビア風音階

平均律と比べて、E、Bは1/2半音低く、C#、F#、G#は1/2半音高い音階です。G～B、C～E、F～G#、Bb～C#、Eb～F#の音程に中立三度（長三度と短三度の間の音程）を持っています。 SRX ELECTRIC PIANO では、G、C、Fの3つの調でアラビア風音階を楽しめます。

音名	平均律	純正律(主音C)	アラビア風音階
C	0	0	-6
C#	0	-8	+45
D	0	+4	-2
E b	0	+16	-12
E	0	-14	-51
F	0	-2	-8
F #	0	-10	+43
G	0	+2	-4
G #	0	+14	+47
A	0	-16	0
B b	0	+14	-10
B	0	-12	-49

STRUCTURE

PATCH STRUCTURE

トーンの鳴らしかたを変えます。

PATCH STRUCTURE TIME 1.0.0 FINE MOSSER 0 FINE 1 FINE MOSSER 25A FINE 2 FINE MOSSER 25A FINE 3.0.0 FINE MOSSER 0 FINE 4 FINE MOSSER 25A FINE 5.0.0 FINE MOSSER 25A FINE 6.0.0 FINE MOSSER 25A FINE 7.0.0 FINE MOSSER 25A FINE 8.0.0 FINE MOSSER 25A FINE 9.0.0 FINE MOSSER 25A FINE 10.0.0 FINE MOSSER 25A FINE 11.0.0 FINE MOSSER 25A FINE 12.0.0 FINE MOSSER 25A FINE 13.0.0 FINE MOSSER 25A FINE 14.0.0 FINE MOSSER 25A FINE 15.0.0 FINE MOSSER 25A FINE 16.0.0 FINE MOSSER 25A FINE 17.0.0 FINE MOSSER 25A FINE 18.0.0 FINE MOSSER 25A FINE 19.0.0 FINE MOSSER 25A FINE 20.0.0 FINE MOSSER 25A FINE 21.0.0 FINE MOSSER 25A FINE 22.0.0 FINE MOSSER 25A FINE 23.0.0 FINE MOSSER 25A FINE 24.0.0 FINE MOSSER 25A FINE 25.0.0 FINE MOSSER 25A FINE 26.0.0 FINE MOSSER 25A FINE 27.0.0 FINE MOSSER 25A FINE 28.0.0 FINE MOSSER

パラメーター 設定値／説明

TONE 1 & 2、3 & 4TYPE

1~10トーン 1と2、またはトーン 3と4の組み合わせかた以下の 10種類があります。

トーン 1 と 2 (3 と 4) が独立しています。PCM の音色を生かしたいときや、トーンごとに音色を作って重ねたいときに使います。

2つのフィルターを重ねて特性を強化しています。トーン1(3)のTVAで2つのトーンの音量バランスをとります。

トーン 1（3）とトーン 2（4）をミックスした音にフィルターをかけ、ブースターで波形を歪ませます。

ブースターで波形を歪ませ、重ねた2つのフィルターをかけます。トーン1(3)のTVAで2つのトーンの音量バランスをとってブースターの効きを調節します。

Type 05
TONE 1 (3)
TONE 2 (4)

リング・モジュレーターで倍音を増やし、重ねた2つのフィルターをかけます。トーン1（3）のTVAで2つのトーンの音量バランスをとってリング・モジュレーターの効きを調節します。

Type 06
TONE 1 (3)
TONE 2 (4)

リング・モジュレーターで倍音を増やし、トーン 2（4）の音をミックスして、重ねた 2 つのフィルターをかけます。トーン 1（3）の TVA でリング音の量を調節できます。

Type 07
TONE 1 (3)
TONE 2 (4)

トーン 1 (3) にフィルターをかけた音とトーン 2 (4) をミックスし、リング・モジュレーターで倍音を増やします。

Type 08
TONE 1 (3)
TONE 2 (4)

トーン 1 (3) にフィルターをかけた音とトーン 2 (4) をミックスしてリング・モジュレーターを通し、さらにトーン 2 (4) をミックスしてフィルターをかけます。

Type 09
TONE 1 (3)
TONE 2 (4)

各トーンにフィルターをかけた音をミックスし、リング・モジュレーターで倍音を増やします。トーン1（3）のTVAで2つのトーンの音量バランスをとり、リング・モジュレーターの効きを調節します。

Type 10
TONE 1 (3)
TONE 2 (4)

各トーンにフィルターをかけた音をミックスし、リング・モジュレーターで倍音を増やし、さらにトーン2（4）をミックスします。トーン1（3）のTVAでリング音の量を調節できます。

※ TYPE 02～10 を選び、ペアとなるトーンの片方をオフにすると、もう一方のトーンは表示に関係なく TYPE 01 で発音されます。
※ 各トーンに発音域を設定したり（KEY RANGE、P.25）、キーを押す強さによってトーンの鳴る範囲を設定したりして（VELOCITY RANGE、P.24）、発音されない音域を作ったとき、その音域はトーンをオフにしたのと同じになります。よって、TYPE 02～10を選んで、ペアとなるトーンの片方が発音されない音域を設定すると、その音域ではもう一方のトーンは表示に関係なくTYPE 01で発音されます。

パラメーター
設定値／説明
TONE 1 & 2、3 & 4 BOOSTER
0、+6、+12、+18

ブースターの効き具合(ストラクチャー・タイプがTYPE03かTYPE04のとぎ)ブースターは入力信号を大きくして音を歪ませ、ギターのエフェクトで多用されるディストーション効果を付けます。値を大きくするほど歪みが大きくなります。

ブースター

ブースターは、入力された音を歪ませます。

ブースター・レベル

ディストーションとして使用するほか、片方のトーンの波形（WG1）を LFO としてもう片方の波形（WG2）を上下にシフトさせることで、PWM（パルス・ウィズ・モジュレーション）のような変調もできます。WAVE GAIN（P.18）と組み合わせるとより効果的です。
    note1["WG1をLFOとして使う"]
    note2["WG1の出力を調節"]
    note3["WG1と加算"]
    note4["WG1による波形のシフト"]
    note5["波形の歪む箇所が変わる"]

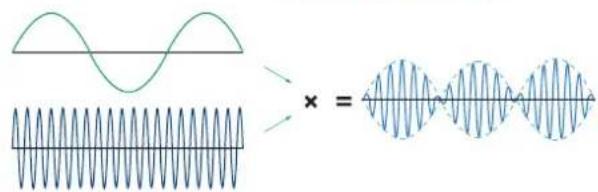

リング・モジュレーター

リング・モジュレーターは、2つの波形を掛け合わせることで、どちらの波形にも含まれない多くの倍音（非整数倍音）を作ります（片方の波形を正弦波にしない限り、等間隔の周波数成分はほぼ発生しません）。

各波形のピッチの差で倍音構成が変化するため、音程感のない金属的な響きになります。鐘の音など、金属的な音色を作るのに適しています。

WG + PITCH

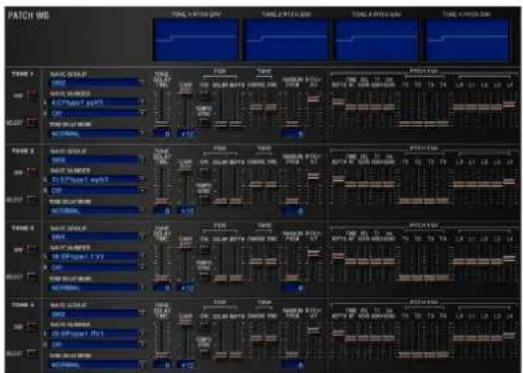

PATCH WG

波形や音の高さを変化させます。

PATCH WM MATCH 1 MATCH GROUP S100 MATCH NUMBER A1:237/0001.1.24 B1:237/0001.1.24 C1:237/0001.1.24 D1:237/0001.1.24 E1:237/0001.1.24 F1:237/0001.1.24 G1:237/0001.1.24 H1:237/0001.1.24 I1:237/0001.1.24 J1:237/0001.1.24 K1:237/0001.1.24 L1:237/0001.1.24 M1:237/0001.1.24 N1:237/0001.1.24 O1:237/0001.1.24 P1:237/0001.1.24 Q1:237/0001.1.24 R1:237/0001.1.24 S1:237/0001.1.24 T1:237/0001.1.24 U1:237/0001.1.24 V1:237/0001.1.24 W1:237/0001.1.24 X1:237/0001.1.24 Y1:237/0001.1.24 Z1:237/0001.1.24 A1:237/0001.1.24 B1:237/0001.1.24 C1:237/0001.1.24 D1:237/0001.1.24 E1:237/0001.1.24 F1:237/0001.1-24 G1:237/0001.1-24 H1:237/0001.1-24 I1:237/0001.1-24 J1:237/0001.1-24 K1:237/0001.1-24 L1:237/0001.1-24 M1:237/0001.1-24 N1:237/0001.1-24 O1:237/0001.1-24 P1:237/0001.1-24 Q1:237/0001.1-24 R1:237/0001.1-24 S1:237/0001.1-24 T1:237/0001.1-24 U1:237/0001.1-24 J1:237/0001.1-24 Z1:237/0001.1-24 A1:237/0001.1-24 B1:237/0001.1-24 C1:237/0001.1-24 D1:237/0001.1-24 E1:237/0001.1-24 F1:237/0001.6-65 G1:237/8999.6-65 H1:237/8999.6-65 I1:237/8999.6-65 J1:237/8999.6-65 K1:237/8999.6-65 L1:237/8999.6-65 N1:237/8999.6-65 O1:237/8999.6-65 P1:237/8999.6-65 Q1:237/8999.6-65 R1:237/8999.6-65 S1:237/8999.6-65 T1:237/8999.6-65 U1:237/8999.6-65 J1:237/8999.6-65 Zi:237/8999.6-65

「★」マークの付いたパラメーターは、特定の MIDI メッセージで値を変化させられます（マトリックス・コントロール、P.25）。

パラメーター 設定値／説明

Wave Group	トーンの基本となる波形のグループを選びます。Standard:基本波形グループSRX:SRX 波形グループ
WAVE NUMBERL (Mono) / R	Off、1~トーンの基本となる波形モノで使用するとき、左(L)だけを指定します。ステレオのときは右(R)も指定します。「セット・ステレオ機能」左右ペアの波形を選ぶときは、左(L)のWAVE No.を選んだ後、右(R)のWAVE No.上で command(Ctrl)キーを抑しながらクリックすると、右(R)のWAVEが呼び出されます。

パラメーター 設定値／説明

TONE DELAY MODE(*1)

トーン・ディレイの種類NORMAL:キーを押してから、TONE DELAY TIME 経過後にトーンが鳴り始めます。HOLD:キーを押してから、TONE DELAY TIME 経過後にトーンが鳴り始めますが、TONE DELAY TIME より短い時間内にキーを離したときは、トーンが鳴りません。KEY-OFF-NORMAL:キーを離してから、TONE DELAY TIME 経過後にトーンが鳴り始めます。ギターなどのノイズ音をシミュレートするときなどに効果的です。KEY-OFF-DECAY:キーを離してから、TONE DELAY TIME 経過後にトーンが鳴り始めますが、キーを押した時点から TVA エンペロープは始まるため、多くのときは減衰部分の音だけが鳴ります。※減衰系(キーを難さなくても自然に音が消えていく)波形を選んでいるときに「KEY-OFF-NORMAL」か「KEY-OFF-DECAY」にすると、音が鳴らないことがあります。

TONE DELAY TIME(*1)

0~127、音符キーを押してから(TONE DELAY MODEが「KEY-OFF-NORMAL」「KEY-OFF-DECAY」のときはキーを離してから)トーンが発音するまでの時間SRX ELECTRIC PIANO のテンポに同期させるときは、音符で指定します。

*1 トーン・ディレイはキーを押してから（または離してから）トーンが鳴り始めるまでの時間を遅らせるものです。トーンごとに発音タイミングをずらすこともできます。遅れて発音するトーンの音質を変えたり、トーンごとにピッチを変えれば1つのキーを押すだけでアルペジオのような演奏もできます。 また、トーン・ディレイの時間をSRX ELECTRIC PIANOのテンポに同期させることもできます。

・トーン・ディレイを使わないときは、TONE DELAY MODEを「NORMAL」、TONE DELAY TIMEを「0」にします。
- STRUCTURE (P.15) に TYPE 02～10 のいずれかを選んでいると、トーン1 (3) のトーン・ディレイの設定は、トーン2 (4) の設定に従います（トーン1と2の出力はトーン2に、トーン3と4の出力はトーン4にまとめられているため）。

※ 下図は「TVA Env」の動きを表しています。

トーン・ディレイを かけないとき Delay Time キーを押す キーを随す

Delay Time 主一を押す 主一を離す 発音しません。

キーを押す キーを随す Delay Time

GAIN		-6、0、+6、+12波形のゲイン(振幅)6dB(デシベル)上がるとゲインは2倍になります。※ブースターで音を歪ませるときは、最大にしておくと効果があります(P.16)。
TEMPO SYNC		フレーズ・ループをDAWのテンポに合わせるとき「ON」にします。※このパラメーターを「ON」にしたときはTONE DELAY TIME(P.17)を「0」にしてください。
FXM(*2)	ON	FXMのオン/オフ
	COLOR	1~4FXMによる周波数変調のしかた値を大きくするほどざらつきのある音に、小さくするほど金属的な音になります。
	DEPTH★	0~16FXMによる周波数変調の深さ
TUNE	COARSE★	-48~+48トーンの音の高さ(半音単位、 ± 4 オクタープ)
	FINE★	-50~+50トーンの音の高さ(1セント=1/100半音単位)
RANDOM PITCH		0~1200キーを押すごとにピッチを不規則に変化させる変化幅(1セント単位)ピッチを不規則に変化させたくないときは「0」にします。
PITCH KF(Pitch Keyfollow)		-200~+2001オクタープ上のキーを弾いたときのピッチ変化量通常のキーボードのようにピッチを1オクタープ上げたいときは「+100」にします。2オクタープ上げたいときは「+200」にします。

*2 FXM (Frequency Cross Modulation) は特定の波形によって、現在選んでいる波形を周波数変調し、複雑な倍音を作り出します。
激しい音や効果音を作るのに適しています。

「★」マークの付いたパラメーターは、特定の MIDI メッセージで値を変化させられます（マトリックス・コントロール、P.25）。

パラメーター 設定値／説明

DEPTH	-12~+12ピッチ・エンベロープの効き具合値を大きくするほどピッチ・エンベロープによる変化が大きくなります。[-]の値にするとエンベロープの形が反転します。
TIME KF(Time Keyfollow)	-100~+100押さえる鍵盤の位置によるピッチ・エンベロープの時間(T2~T4)の変化量[+]の値にすると、C4キー(中央のド)より高いキーを押すほどエンベロープの時間が短くなります。
VEL SENS(Velocity Sens)	-63~+63キーを押す強さによるピッチ・エンベロープの効き具合の変化量[+]の値にすると、キーを強く押すほどピッチ・エンベロープによる変化が大きくなります。
T1 SENS(T1 Velocity Sens)	-63~+63キーを押す強さによるピッチ・エンベロープのT1の変化量[+]の値にすると、キーを強く押すほどT1が速く(短く)なります。
T4 SENS(T4 Velocity Sens)	-63~+63キーを離す速さによるピッチ・エンベロープのT4の変化量[+]の値にすると、キーを速く離すほどT4が速く(短く)なります。
T1~4★(Time 1~4)	0~127ピッチ・エンベロープの時間(T1~T4)値を大きくするほど、次のピッチに達するまでの時間が長くなります。
L0~4(Level 0~4)	-63~+63ピッチ・エンベロープのレベル(L0~L4)各ポイントでのピッチを、COARSE TUNE/FINE TUNEで設定したピッチからどれだけ変化させるかを設定します。

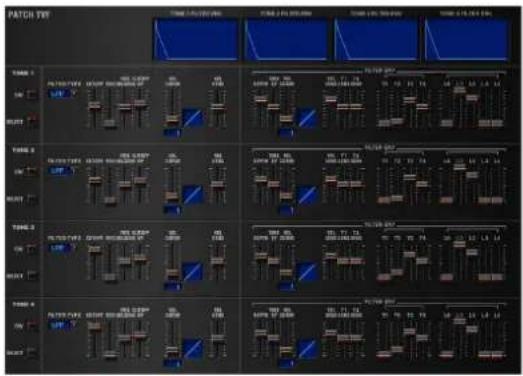

フィルターは、特定の周波数帯域をカットして音の明るさや太さなどを変化させます。

PATCH TV TIME 1:00:00:00 TIME 2:00:00:00 TIME 3:00:00:00 TIME 4:00:00:00 TIME 5:00:00:00 TIME 6:00:00:00 TIME 7:00:00:00 TIME 8:00:00:00 TIME 9:00:00:00 TIME 10:00:00:00 TIME 11:00:00:00 TIME 12:00:00:00 TIME 13:00:00:00 TIME 14:00:00:00 TIME 15:00:00:00 TIME 16:00:00:00 TIME 17:00:00:00 TIME 18:00:00:00 TIME 19:00:00:00 TIME 20:00:00:00 TIME 21:00:00:00 TIME 22:00:00:00 TIME 23:00:00:00 TIME 24:00:00:00 TIME 25:00:00:00 TIME 26:00:00:00 TIME 27:00:00:00 TIME 28:00:00:00 TIME 29:00:00:00 TIME 30:00:00:00 TIME 31:00:00:00 TIME 32:00:00:00 TIME 33:00:00:00 TIME 34:00:00:00 TIME 35:00:00:00 TIME 36:00:00:00 TIME 37:00:00:00 TIME 38:00:00:00 TIME 39:00:00:00 TIME 40:15.15.15.15.15.15.15.15.15.15.15.15.15.15.15.15.15.15.15.15.15.15.15.15.15.15.15.15.15.15.15.15.15.15.24.24.24.24.24.24.24.24.24.24.24.24.24.24.24.24.24.24.24.24.24.24.24.24.24.24.24.24.24.24.24.24.24.24

「★」マークの付いたパラメーターは、特定の MIDI メッセージで値を変化させられます（マトリックス・コントロール、P.25）。

パラメーター	設定値/説明
FILTER TYPE	フィルターの種類OFF:フィルター未使用LPF:ロー・パス・フィルター。CUTOFFより上の周波数をカットして音を丸くします。BPF:バンド・パス・フィルター。CUTOFF付近だけを残して他をカットします。クセのある音などを作るのに適しています。HPF:ハイ・パス・フィルター。CUTOFFより下の周波数をカットします。高域に特長のある打楽器系の音などを作るのに適しています。PKG:ピーキング・フィルター。CUTOFF付近を強調します。LFOでCUTOFF FREQUENCYを周期的に変えるとワウ効果を得られます。LPF2:ロー・パス・フィルター2。CUTOFFより上の周波数をカットしますが、フィルターの感度がLPFの半分になっています。アコースティック・ピアノなどの楽器音のシミュレーションに適しています。LPF3:ロー・パス・フィルター3。CUTOFFより上の周波数をカットしますが、フィルターの感度がカットオフ周波数により変化します。アコースティック楽器のシミュレーションに適していますが、TVF Envelopeの設定が同じでもLPF2とは異なったニュアンスになります。※「LPF2」、「LPF3」を選んだとき、RESの設定は無効になります。
CUTOFF★(Cutoff Frequency)	0~127フィルターの効き始める周波数
RES★(Resonance)	0~127カットオフ周波数付近の音を強調して、音色にクセを付ける度合い※上げ過ぎると発振して音が歪むことがあります。
RES VEL SENS(Resonance Velocity Sens)	-63~+63キーを押す強さによるレゾナンスの変化量「+」の値にすると、キーを強く押すほどレゾナンスが大きくなります。

パラメーター 設定値／説明

CUTOFF KF(Cutoff Keyfollow)

-200 ~ +200押さえる鍵盤の位置によるカットオフ周波数の変化量「+」の値にすると、C4 キー(中央のド)より高いキーを押すほどカットオフ周波数が高くなります。

レゾナンス

VEL CURVE(Cutoff Velocity Curve)	FIX、1~7キーを押す強さでカットオフ周波数を変化させるときの変化カープ変化させないときは「FIX」にします。
VEL SENS(Cutoff Velocity Sens)	-63~+63キーを押す強さによるカットオフ周波数の変化量「+」の値にすると、キーを強く押すほどカットオフ周波数が高くなります。

FILTER ENV (TVF ENVELOPE)

「★」マークの付いたパラメーターは、特定の MIDI メッセージで値を変化させられます（マトリックス・コントロール、P.25）。

パラメーター 設定値／説明

DEPTH	-63 ~ +63TVF エンベロープの効き具合値を大きくするほど TVF エンベロープによる変化が大きくなります。「-」の値にするとエンベロープの形が反転します。
TIME KF(Time Keyfollow)	-100 ~ +100押さえる鍵盤の位置による TVF エンベロープの時間(T2 ~ T4)の変化量「+」の値にすると、C4 キー(中央のド)より高いキーを押すほどエンベロープの時間が短くなります。
VEL CURVE(Velocity Curve)	FIX、1 ~ 7キーを押す強さで TVF エンベロープの効き具合を変化させるときの変化カープ変化させないときは「FIX」にします。[IMAGE]
VEL SENS(Velocity Sens)	-63 ~ +63キーを押す強さによる TVF エンベロープの効き具合の変化量「+」の値にすると、キーを強く押すほど TVF エンベロープによる変化が大きくなります。
T1 SENS	-63 ~ +63キーを押す強さによる TVF エンベロープのT1 の変化量「+」の値にすると、キーを強く押すほど T1が速く(短く)なります。
T4 SENS	-63 ~ +63キーを離す速さによる TVF エンベロープのT4 の変化量「+」の値にすると、キーを速く離すほど T4が速く(短く)なります。
T1 ~ 4 ★(Time 1 ~ 4)	0 ~ 127TVF エンベロープの時間(T1 ~ T4)値を大きくするほど、次のカットオフ周波数に達するまでの時間が長くなります。
L0 ~ 4(Level 0 ~ 4)	0 ~ 127TVF エンベロープのレベル (L0 ~ L4)各ポイントでのカットオフ周波数を、CUTOFF の値からどれだけ変化させるかを設定します。

TVA

PATCH TVA

音量を設定します。

PATCH TEST 1000 - 1000 MHz 1000 - 1000 MHz 1000 - 1000 MHz 1000 - 1000 MHz 1000 - 1000 MHz 1000 - 1000 MHz 1000 - 1000 MHz 1000 - 1000 MHz 1000 - 1000 MHz 10.5 GHz 12.5 GHz 12.5 GHz 12.5 GHz 12.5 GHz 12.5 GHz 12.5 GHz 12.5 GHz 12.5 GHz 12.5 GHz 12.5 GHz 12.5 GHz 12.5 GHz 12.5 GHz 12.5 GHz 12.5 GHz 12.5 GHz 12.5 GHz

「★」マークの付いたパラメーターは、特定の MIDI メッセージで値を変化させられます（マトリックス・コントロール、P.25）。

パラメーター	設定値/説明
LEVEL ★	0~127トーンの音量主に各トーンの音量バランスをとるときに使います。
VEL CURVE(Velocity Curve)	FIX、1~7キーを押す強さでトーンの音量を変化させるときの変化カーブ変化させないときは「FIX」にします。
VEL SENS(Velocity Sens)	-63~+63キーを押す強さによるトーンの音量の変化量「+」の値にすると、キーを強く押すほど音量が大きくなります。

パラメーター		設定値/説明
BIAS(*1)	LEVEL	-100~+100音量変化の角度値を大きくするほど変化が大きくなります。[-]の値にすると変化が逆になります。
	POSITION	C-1~G9音量を変化させる基準のキー
	DIRECTION	BIAS POSITIONに対して変化を与える方向LOWER:BIAS POSITIONより低音域の音量を変えます。UPPER:BIAS POSITIONより高音域の音量を変えます。LO&UP:BIAS POSITIONより左右対称に音量を変えます。ALL:BIAS POSITIONを中心にして直線的に音量を変えます。

*1 バイアスは、アコースティック楽器などで、押さえる鍵盤の位置（音の高さ）によって音量を変化させるときに使います。

パラメーター	設定値/説明
PAN ★	L64~0~63Rトーンの定位(左右の位置)
PAN KF(Pan Keyfollow)	-100~+100押さえる鍵盤の位置による定位の変化量「+」の値にすると、C4キー(中央のド)より高いキーを押すほど定位が右に寄ります。
RANDOM PAN DEPTH	0~63キーを押すたびに定位を不規則に変化させる変化幅値を大きくするほど変化幅が広くなります。
ALT. PAN DEPTH(Alternate Pan Depth)	L63~0~63Rキーを押すたびに定位を左右交互に変化させる変化幅値を大きくするほど変化幅が広くなります。「L」と「R」では、左右に定位する順替が逆になります。たとえば、2つのトーンをそれぞれ「L」と「R」に設定すると、2つのトーンの定位が交互に入れ替わります。

※ STRUCTURE (P.15) に TYPE 02～10 のいずれかを選んでいると、トーン 1 (3) の PAN KF、RANDOM PAN DEPTH、ALT. PAN DEPTH の設定は、トーン 2 (4) の設定に従います (トーン 1 と 2 の出力はトーン 2 に、トーン 3 と 4 の出力はトーン 4 にまとめられているため)。

AMP ENV (TVA ENVELOPE)

「★」マークの付いたパラメーターは、特定の MIDI メッセージで値を変化させられます（マトリックス・コントロール、P.25）。

パラメーター	設定値/説明
TIME KF(TIME Keyfollow)	-100~+100押さえる鍵盤の位置による TVA エンベロープの時間 (T2~T4) の変化量[+] の値にすると、C4 キー(中央のド) より高いキーを押すほどエンベロープの時間が短くなります。
T1 SENS	-63~+63キーを押す強さによる TVA エンベロープの T1 の変化量[+] の値にすると、キーを強く押すほど T1 が速く(短く)なります。
T4 SENS	-63~+63キーを離す速さによる TVA エンベロープの T4 の変化量[+] の値にすると、キーを速く離すほど T4 が速く(短く)なります。
T1~4★(Time 1~4)	0~127 TVA エンベロープの時間 (T1~T4)値を大きくするほど、次の音量に達するまでの時間が長くなります。
L1~3(Level 1~3)	0~127 TVA エンベロープのレベル (L1~L3)各ポイントでの音量を設定します。

OUTPUT

パラメーター	設定値/説明
SEND LEVEL OUT (Output Level)	0~127OUTPUT ASSIGN で設定した出力先へ送る信号レベル

SEND LEVEL (OUTPUT ASSIGN = MFX)
CHO(Chorus Send)	0~127トーンがMFXを通るときの、トーンごとのコーラスへ送る信号レベル
REV(Reverb Send)	0~127トーンがMFXを通るときの、トーンごとのリバープへ送る信号レベル

SEND LEVEL (OUTPUT ASSIGN = non MFX)
CHO(Chorus Send)	0~127トーンが MFX を通らないときの、トーンごとのコーラスへ送る信号レベル
REV(Reverb Send)	0~127トーンが MFX を通らないときの、トーンごとのリバーブへ送る信号レベル
OUTPUT ASSIGN	トーンごとの原音の出力のしかたMFX:マルチエフェクトを通じてステレオで出力。マルチエフェクトの後で、コーラスやリバーブもかけられます。L+R:マルチエフェクトを通さずにステレオで OUTPUT に出力L:マルチエフェクトを通さずにモノで OUTPUT L に出力R:マルチエフェクトを通さずにモノで OUTPUT R に出力※ PATCH OUTPUT ASSIGN が [TONE]以外のとき、ここでの設定は無効です。※ [STRUCTURE](P.15)に TYPE 02~10 のいずれかを選んでいると、トーン1(3)の設定は、トーン2(4)の設定に従います(トーン1と2の出力はトーン2に、トーン3と4の出力はトーン4にまとめられているため)。※ コーラスとリバーブへは常にモノで送られます。※ コーラス通過後の出力先は、CHORUS OUTPUT SELECT で設定します(P.33)。

LFO

LFO（Low Frequency Oscillator）は音に周期的な変化を与えるものです。LFOは各トーンに2つあり（LFO1/LFO2）、ピッチやカットオフ周波数、音量を周期的に変化させ、ビブラートやワウ、トレモロなどのモジュレーション効果を与えます。どちらのLFOも同じパラメーターを持っています。

「★」マークの付いたパラメーターは、特定の MIDI メッセージで値を変化させられます（マトリックス・コントロール、P.25）。

パラメーター	設定値/説明
WAVEFORM	LFO の波形SIN:正弦波TRI:三角波SAW-UP:のこぎり波SAW-DW:のこぎり波(負極性)SQR:矩形波RND:ランダム波BEND-UP:立ち上がりが基準に達するとそのまま持続する波形BEND-DW:立ち下がりが基準に達するとそのまま持続する波形TRP:台形波S&H:サンプル&ホールド波(1 周期ごとにランダムな値を固定します)CHS:カオス波VSIN:変形した正弦波。正弦波の振幅を 1 周期に 1 回ランダムに変化させます。STEP:LFO Step 1~16 の設定で生成される波形。一定パターンのステップ変化です。※「BEND-UP」か「BEND-DW」にするときは KEY TRIGGER(P.23)を「ON」にしてください。「OFF」にすると効果がかかりません。
OFFSET	-100~+100LFO の波形を、中心となる値(ピッチやカットオフ周波数)から上下にずらす量「+」の値にすると中心より上、「-」にすると中心より下で揺れるように波形が移動します。
RATE VALUE ★	0~127、音符LFO の周期の速さLFO の周期をテンポに同期させるときは、音符で指定します。※ WAVEFORMに「CHS」を選ぶと、この設定は無効になります。

パラメーター	設定値/説明
RATE DETUNE	0~127キーを押すたびに、LFOの周期の速さを微妙に変えます。値を大きくするほど、変化幅が広くなります。※ RATE VALUE が音符のときは無効です。

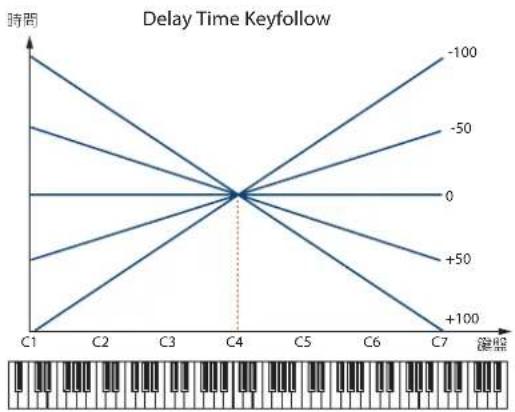

DELAY TIME	0~127キーを押した(離した)後、LFO の効果がかかるまでの(効果が持続する)時間バイオリンや管楽器などの音を使って演奏するとき、音を出した直後ではなく、音の伸びきったところでビプラートをかけると効果的です。※「LFO のかけかた」(P.24)を参考に、目的に合わせて設定してください。
DELAY KEYFOLLOW (Delay Time Keyfollow)	-100~+100押さえる鍵盤の位置による DELAY TIME の変化量「+」の値にすると、C4 キー(中央のド)より高いキーを押すほど DELAY TIME が短くなります。

「★」マークの付いたパラメーターは、特定の MIDI メッセージで値を変化させられます（マトリックス・コントロール、P.25）。

パラメーター	設定値/説明
FADE MODE	ON-IN、ON-OUT、OFF-IN、OFF-OUTLFO のかけかた※「LFO のかけかた」(P.24)を参考に、目的に合わせて設定してください。
FADE TIME	0~127LFO の振幅が最大(最小)になるまでの時間※「LFO のかけかた」(P.24)を参考に、目的に合わせて設定してください。
KEY TRIGGER	OFF、ONキーを弾いたタイミングとLFO の周期が始まるタイミングの同期オン/オフ
DEPTH PITCH ★	-63~+63LFO がピッチ(音の高さ)にかかる深さ
DEPTH TVF ★	-63~+63LFO がカットオフ周波数にかかる深さ
DEPTH TVA ★	-63~+63LFO が音量にかかる深さ
DEPTH PAN ★	-63~+63LFO がパン(定位)にかかる深さ

各 DEPTH が「+」と「-」とでは、ピッチや音量の変化のしかたが逆になります。たとえば、1 つのトーンで DEPTH を「+」に設定し、もう 1 つのトーンで「-」の同じ値に設定すると、うねりかたが逆になります。これにより、異なるトーンを入れ替わりで鳴らしたり、パンと組み合わせて周期的に音像を動かしたりできます。

※ STRUCTURE (P.15) に TYPE 02～10 のいずれかを選んでいると、トーン 1 (3) の設定は、トーン 2 (4) の設定に従います（トーン 1 と 2 の出力はトーン 2 に、トーン 3 と 4 の出力はトーン 4 にまとめられているため）。

LFO のかけかた

キーを押したあと、徐々に LFO をかける

高 (大) ピッチ カットオフ周波数 音量 パン 低 (小) ディレイ・ タイム フェード・ タイム キーを押す デプス

FADE MODE : ON-IN

DELAY TIME: キーを押してから LFO がかかり始めるまでの時間

FADE TIME: DELAY TIME 後、LFO の振幅が最大になるまでの時間

キーを押してすぐに LFO をかけ、徐々にその効果を弱める

高 (大) ピッチ カットオフ周波数 音量 パン 低 (小) ディレイ・タイム フェード・タイム デプス

FADE MODE : ON-OUT

DELAY TIME：キーを押してから LFO の効果が持続する時間

FADE TIME : DELAY TIME 後、LFO の振幅が最小になるまでの時間

キーを離したあと、徐々に LFO をかける

高 (大) ピッチ カットオフ周波数 音量 パン 低 (小) ディレイ・ タイム フェード・ タイム キーを 押す キーを 離す デプス

FADE MODE : OFF-IN

DELAY TIME：キーを離してから LFO がかかり始めるまでの時間

FADE TIME : DELAY TIME 後、LFO の振幅が最大になるまでの時間

キーを押してから離すまで LFO をかけ、キーを離したあと、徐々にその効果を弱める

高 (大) ピッチ カットオフ局波数 音量 パン 低 (小) ディレイ・ タイム フェード・ タイム デプス キーを 押す キーを 離す

FADE MODE : OFF-OUT

DELAY TIME：キーを離してから LFO の効果が持続する時間

FADE TIME: DELAY TIME 後、LFO の振幅が最小になるまでの時間

STEP LFO

パラメーター	設定値/説明
STEP TYPE	LFO STEP 1~16 の設定から波形を生成するときの、各ステップ間の変化のしかたTYPE1:階段状にするTYPE2:直線で結ぶ
STEP 1~16	-36~+36STEP LFO のデータLFO PITCH DEPTHが+63 のとき、ここでの+1 がピッチの+50 セントに相当します。

VELOCITY & KEY RANGE

PATCH VELOCITY RANGE

鍵盤を弾く強さ（ベロシティー）でトーンを鳴らし分けます。

PATCH VELOCITY RANGE VELOCITY CONTROL ON TNT CONTROL ON TIME 1 TIME 2 TIME 3 TIME 4 FLOOR TIME 1 TIME 2 TIME 3 TIME 4 FLOOR TIME 1 TIME 2 TIME 3 TIME 4 FLOOR TIME 1 TIME 2 TIME 3 TIME 4 FLOOR TIME 1 TIME 2 TIME 3 TIME 4

レベル 弱く弾いたときに時らすトーン 強く弾いたときに時らすトーン ベロシティー Velo Fade Lower Velo Range Lower Velo Range Upper Velo Fade Upper

パラメーター	設定値/説明
VELOCITY CONTROL	OFF、ON、RANDOM、CYCLE鍵盤を弾く強さ(ベロシティー)によるトーンの鳴らし分けのオン/オフRANDOM:ベロシティーに関係なく、パッチを構成するトーンがランダムに発音CYCLE:パッチを構成するトーンが順番に発音
TMT CONTROL SW	OFF、ONマトリックス・コントロール(P.25)によるトーンの鳴らし分けのオン/オフ
FADE LOWER	0~127LOWERより弱く弾かれた音を鳴らす度合い鳴らさないときは「0」にします。

パラメーター 設定値／説明

LOWER	1~(UPPER)トーンが発音するペロシティーの下限
UPPER	(LOWER)~127トーンが発音するペロシティーの上限
FADE UPPER	0~127UPPERより強く弾かれた音を鳴らす度合い鳴らさないときは「0」にします。

メモ

マトリックス・コントロールでトーンを鳴らし分けるときは、使用する MIDI メッセージの上限（UPPER）と下限（LOWER）を設定します。

ご注意！

鍵盤を弾く強さとマトリックス・コントロールとで同時にトーンを鳴らし分けることはできません。マトリックス・コントロールでトーンを鳴らし分けるときは、VELOCITY CONTROLを「OFF」にしてください。

PATCH KEY RANGE

音域（ノート・ナンバー）でトーンを鳴らし分けます。

PATCH KEY RANGE TONE 1 TONE 2 TONE 3 TONE 4 FINE LANESE LONE TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME Time

レベル 低音域で呪らすトーン 高音域で呪らすトーン ピッチ Key Fade Lower Key Range Lower Key Range Upper Key Fade Upper

パラメーター 設定値／説明

FADE LOWER	0~127LOWER より低い音を鳴らす度合い鳴らさないときは「0」にします。
LOWER	C-1~(UPPER)トーンの発音域の下限
UPPER	(LOWER)~G9トーンの発音域の上限
FADE UPPER	0~127UPPER より高い音を鳴らす度合い鳴らさないときは「0」にします。

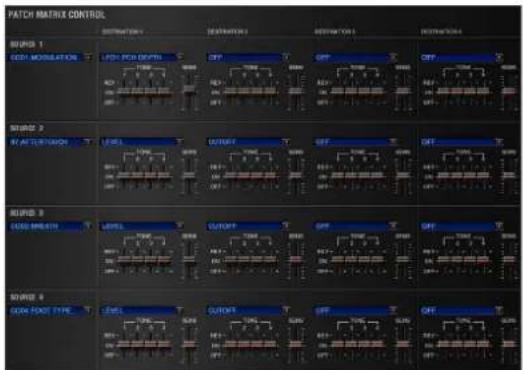

MATRIX CONTROL

MIDI メッセージを使ってトーンのパラメーターをリアルタイムに変化させる機能をマトリックス・コントロールと呼びます。1つのパッチで4つまでのマトリックス・コントロールが使えます。

マトリックス・コントロールを使うときは、どの MIDI メッセージ (SOURCE) で、どのパラメーター (DESTINATION) を、どれくらいコントロールして (SENS)、どのトーンに効果をかけるのか (TONE) を設定します。

PATCH MATRIX CONTROL SUPPORT 1 SUPPORT 2 SUPPORT 3 SUPPORT 4 SUPPORT 5 SUPPORT 6 SUPPORT 7 SUPPORT 8 SUPPORT 9 SUPPORT 10 SUPPORT 11 SUPPORT 12 SUPPORT 13 SUPPORT 14 SUPPORT 15 SUPPORT 16 SUPPORT 17 SUPPORT 18 SUPPORT 19 SUPPORT 20 SUPPORT 21 SUPPORT 22 SUPPORT 23 SUPPORT 24 SUPPORT 25 SUPPORT 26 SUPPORT 27 SUPPORT 28 SUPPORT 29 SUPPORT 30 SUPPORT 31 SUPPORT 32 SUPPORT 33 SUPPORT 34 SUPPORT 35 SUPPORT 36 SUPPORT 37 SUPPORT 38 SUPPORT 39 SUPPORT 40 SUPPORT 41 SUPPORT 42 SUPPORT 43 SUPPORT 44 SUPPORT 45 SUPPORT 46 SUPPORT 47 SUPPORT 48 SUPPORT 49 SUPPORT 50 SUPPORT 51 SUPPORT 52 SUPPORT 53 SUPPORT 54 SUPPORT 55 SUPPORT 56 SUPPORT 57 SUPPORT 58 SUPPORT 59 SUPPORT 60 SUPPORT 61 SUPPORT 62 SUPPORT 63 SUPPORT 64 SUPPORT 65 SUPPORT 66 SUPPORT 67 SUPPORT 68 SUPPORT 69 SUPPORT 70 SUPPORT 71 SUPPORT 72 SUPPORT 73 SUPPORT 74 SUPPORT 75 SUPPORT 76 SUPPORT 77 SUPPORT 78 SUPPORT 79 SUPPORT 80 SUPPORT 81 SUPPORT 82 SUPPORT 83 SUPPORT 84 SUPPORT 85 SUPPORT 86 SUPPORT 87 SUPPORT 88 SUPPORT 89 SUPPORT 90 SUPPORT 91 SUPPORT 92 SUPPORT 93 SUPPORT 94 SUPPORT 95 SUPPORT 96 SUPPORT 97 SUPPORT 98 SUPPORT 99 SUPPORT 100

パラメーター 設定値／説明

SOURCE 1 ~ 4

マトリックス・コントロールでパラメーターを変化させるのに使う MIDI メッセージOFF:マトリックス・コントロールを使いません。CC01 ~ 31、33 ~ 95:コントローラー・ナンバー 1 ~ 31、33 ~ 95PITCH BEND:ピッチ・ベンドAFTERTOUCH:アフタータッチVELOCITY:ベロシティー(鍵盤を弾く強さ)KEYFOLLOW:キーフォロー(鍵盤の位置、C4 が 0)TEMPO:DAW のテンポLFO1:LFO 1LFO2:LFO 2PITCH ENV:ピッチ・エンベロープTVF ENV:TVF エンベロープTVA ENV:TVA エンベロープ

メモ

• VELOCITY と KEYFOLLOW は、ノート・メッセージに対応します。
• LFO 1～TVA エンベロープは MIDI メッセージではありませんが、マトリックス・コントロールとして使うことができます。このとき、パッチを鳴らしてトーンの設定をリアルタイムに変化させることができます。

ご注意！

RCV BENDER、RCV EXP、RCV HOLD-1（P.26）が「ON」になっていると、それらの MIDI メッセージを受信したときに、目的のパラメーター（DESTINATION）と同時にピッチ・ベンド／エクスプレッション／ホールド 1 の設定も変化してしまいます。目的のパラメーターだけを変化させたいときは「OFF」にします。

パラメーター 設定値／説明

DESTINATION 1 ~ 4	OFF、PITCH、CUTOFF、RESONANCE、LEVEL、PAN、OUTPUT LEVEL、CHORUS SEND、REVERB SEND、LFO1/2 PCH DEPTH、LFO1/2 TVF DEPTH、LFO1/2 TVA DEPTH、LFO1/2 PAN DEPTH、LFO1/2 RATE、PCH ENV A-TIME、PCH ENV D-TIME、PCH ENV R-TIME、TVF ENV A-TIME、TVF ENV D-TIME、TVF ENV R-TIME、TVA ENV A-TIME、TVA ENV D-TIME、TVA ENV R-TIME、TMT、FXM DEPTH、MFX-CTRL1 ~ 4マトリックス・コントロールを使ってコントロールするパラメーター 1 つのマトリックス・コントロールで、4 つまでのパラメーターを同時にコントロールできます。※ この取扱説明書では、マトリックス・コントロールで値を変化させられるパラメーターに「★」マークを付けています。
SENS 1 ~ 4	-63 ~ +63マトリックス・コントロールの効果のかかり具合選んだパラメーターを、現在の設定からプラス方向(大きい値、右方向、速くなど)に変化させるときは「+」の値にします。マイナス方向(小さい値、左方向、遅くなど)に変化させるときは「-」の値にします。「+」、「-」ともに数値が大きいほど変化が大きくなります。効果をかけないときは「0」にします。
TONE 1 ~ 4(Tone Switch 1 ~ 4)	マトリックス・コントロールで効果をかけるトーンOFF:効果をかけません。ON:効果をかけます。REV:効果を逆にかけます。

CONTROL SW

RCV BENDER(Receive Bender)

OFF、ONトーンごとのピッチ・ベンド・メッセージの受信オン/オフ

パラメーター 設定値／説明

RCV EXP(Receive Expression)	OFF、ONトーンごとのエクスプレッション・メッセージの受信オン/オフ
RCV HOLD-1(Receive Hold-1)	OFF、ONトーンごとのホールド 1・メッセージの受信オン/オフ※ ENV MODE が「NO-SUS」のときは無効です。
REDAMPER	OFF、ONキーを離したあとに、ホールド 1・メッセージを受信したときの、音の持続のさせかた「ON」にすると、キーを離してから音が消えるまでの間にホールド 1・メッセージを受信したとき、鳴っている音を持続させます。ピアノの音色で「ON」にすると効果的です。※ この機能を使うときは、RCV HOLD-1 も「ON」にしてください。
RCV PAN MODE(Receive Pan Mode)	CONTINUOUS、KEY-ONトーンごとのパン・メッセージの受信のしかたCONTINUOUS:パン・メッセージを受信するごとに定位を変えます。KEY-ON:音を嗚らしたときに定位を変えます。発音中にパン・メッセージを受信しても、次にキーを押すまで定位は変わりません。※ パン・メッセージの受信はオフにできません。
ENV MODE(Envelope Mode)	NO-SUS、SUSTAINループ波形(P.12)を選んだ状態で、キーを押していても自然に音を減衰させたいときは「NO-SUS」にします。※ ワン・ショット波形(P.12)を選んだ状態で「SUSTAIN」にしても音は持続しません。

リズム・セットの詳細設定（RHYTHM パラメーター）

リズム・セットの設定のしかた

すでに用意されているリズム・セットをもとに、新しいリズム・セットを作ります。リズム・セットは、複数のリズム・キー（打楽器音）を集めて作られています。リズム・セット・エディットでは、各キーに割り当てられているリズム・キーの設定を変更します。 各キーに割り当てられているリズム・キーは、4つまでのウェーブを組み合わせて作られています。リズム・キーとウェーブの関係は、パッチとトーンの関係と同じです。

リズム・パラメーターのコピー／貼り付け

リズム・パラメーターの一部（リズム・キーや MFX など）を選んでコピーして、別のリズム・キーや別のパッチに貼り付けることができます。

1. メイン・ウィンドウの [UTILITY] ボタンをクリックします。

ポップアップが表示されます。

項目	説明
Initialize	パッチ/リズム・セットの設定を初期化します。いちからデータを作成したいときなどに使用すると便利です。
Copy	選んだパラメーターを現在選択中のパッチ/リズム・セットからクリップボードにコピーします。
Paste	選んだパラメーターをクリップボードから現在のパッチ/リズム・セットに貼り付けます。

2. 「Initialize」、「Copy」または「Paste」を選びます。

初期化やコピーできる項目一覧、または書き込みが可能な場所一覧が表示されます。

3. 一覧から希望の項目をクリックして選びます。

WG

TONE SWITCH (SW) 1～4で4つのウェーブのオン/オフを設定します。

TONE SELECT 1～4 でエディットするウェーブを選びます。

I2Roland SRX ELECTRIC PAND S100 S110 S120 S130 S140 S150 S160 S170 S180 S190 S200 S210 S220 S230 S240 S250 S260 S270 S280 S290 S300 S310 S320 S330 S340 S350 S360 S370 S380 S390 S400 S410 S420 S430 S440 S450 S460 S470 S480 S490 S500 S510 S520 S530 S540 S550 S560 S570 S580 S590 S600 S610 S620 S630 S640 S650 S660 S670 S680 S690 S700 S710 S720 S730 S740 S750 S760 S770 S780 S790 S800 S810 S820 S830 S840 S850 S860 S870 S880 S890 S900 S910 S920 S930 S940 S950 S960 S970 S980 S990 S1000

• パソコンの Shift キーを押しながら TONE SWITCH のボタンをクリックすると複数のウェーブを選ぶことができます。

• パソコンの command (Ctrl) キー押しながら TONE SWITCH のボタンをクリックするとすべてのウェーブを選ぶことができます。

• ウェーブの設定を変更すると、選ばれているウェーブの設定が同時に変化します。

• 選ばれていないウェーブは、独立して設定を変更できます。

ステレオ・ウェーブの設定(セット・ステレオ機能)

リズム・セット・キーを構成するウェーブは、ステレオのときがあります。ステレオ・ウェーブの左側のウェーブ・ネームは「L」、右側は「R」で終わります。

ステレオ・ウェーブの左右のウェーブ・ナンバーは連続しています。左側のウェーブ・ナンバーに1を足すと、右側のウェーブ・ナンバーになります。

以下の操作で、左右どちらか一方のウェーブを選んだあと、もう片方のウェーブを呼び出すことができます。

1. リズム・セットを選びます。
2. ナビゲーション・ウィンドウで [WG] が選ばれていることを確認します。
3. WAVE NUMBER L で、ステレオ・ウェーブの左側のウェーブを選びます。
4. WAVE NUMBER R 上を command (Ctrl) キーを押しながらクリックします。

対応する右側のウェーブが選ばれます。

メモ

WAVE NUMBER R で右側のウェーブを選んでから、 WAVE NUMBER L 上を command（Ctrl）キーを押しながらクリックして左側のウェーブを選択することもできます。 ステレオ・ウェーブでない場合は変わりません。

RHYTHM パラメーター

COMMON

RHYTHM KEY NAME

パラメーター	設定値/説明
KEY NAME	各キーに割り当てられているリズム・キー名

RHYTHM COMMON

Rhythm Common Rhythm Name: Rhythm Rhythm Position: 120 Rhythm Scale: 120 Rhythm Value: 120 Rhythm Scale: 120 Rhythm Value: 120 Rhythm Scale: 120 Rhythm Value: 120 Rhythm Scale: 120 Rhythm Value: 120 Rhythm Scale: 120 Rhythm Value: 120 Rhythm Scale: 120 Rhythm Value: 120 Rhythm Scale: Rhythm Value:

パラメーター	設定値/説明
RHYTHM NAME	リズム・セット名
LEVEL	0~127リズム・セットの音量

パラメーター 設定値／説明

OUTPUT ASSIGN	パッチ(リズム・セット)ごとの原音の出力のしかたMFX:マルチエフェクトを通してステレオで出力。マルチエフェクトの後で、コーラスやリバーブもかけられます。L+R:マルチエフェクトを通さずにステレオでOUTPUTに出力L:マルチエフェクトを通さずにモノでOUTPUT Lに出力R:マルチエフェクトを通さずにモノでOUTPUT Rに出力TONE:トーンごとの設定に従って出力
MASTER TUNE	415.3~466.2 HzSRX ELECTRIC PIANO 全体のチューニング(A4 キーの周波数)

RHYTHM KEY CONTROL

RHYTHM KEY CONTROL T.C. PLATE 100 RHYTHM KEY NAME TYPE: PLATE ORDER: RHYTHM RHYTHM RHYTHM RHYTHM RHYTHM RHYTHM RHYTHM RHYTHM RHYTHM RHYTHM RHYTHM RHYTHM RHYTHM RHYTHM RHYTHM RHYTHM RHYTHM RHYTHM RHYTHM RHYTHM RHYTHM

パラメーター 設定値／説明

RHYTHM KEY NAME	各キーに割り当てられているリズム・キー名
PITCH BEND RANGE	0~48ピッチ・ベンド・コントローラーを最大/最小にしたときのピッチ変化量(半音単位、最大4オクタープ)
MUTE GROUP	OFF、1~31同じ設定値のリズム・キーを同時に嗚らせないようにします。アコースティックのドラム・セットでは、オープン・ハイハットとクローズド・ハイハットは同時には嗚らせません。このような状況を再現するために設定します。31種類のグループを設定できます。[OFF]にすると、どのグループにも属しません。
ASSIGN TYPE	同じキーを複数回押したときの発音のしかたSINGLE:同じキーの音は1音ずつしか嗚りません。長い持続音を続けて嗚らしたとき、前の音を消して次の音を嗚らします。MULTI:同じキーの音を重ねて嗚らします。長い持続音を続けて嗚らしたときでも、前の音を消さずに重ねて嗚らします。
ENV MODE	NO-SUS、SUSTAINループ波形(P.12)を選んだ状態で、キーを押していても自然に音を減衰させたいときは[NO-SUS]にします。※ワン・ショット波形(P.12)を選んだ状態で[SUSTAIN]にしても音は持続しません。
ONESHOT MODE	OFF、ONON:キーを押し続けなくても、波形またはエンベロープの終わり(どちらか早いほう)まで音が嗚ります。
RCV EXP.(Receive Expression)	OFF、ONリズム・キーゴとのエクスプレッション・メッセージの受信オン/オフ
RCV HOLD-1(Receive Hold-1)	OFF、ONリズム・キーゴとのホールド1メッセージの受信オン/オフ※ENV MODEが[NO-SUS]のときは無効です。

パラメーター 設定値／説明

RCV PAN MODE(Receive Pan Mode)

リズム・キーゴとのパン・メッセージの受信オン/オフCONTINUOUS:パン・メッセージを受信するごとに定位を変えます。KEY-ON:音を鳴らしたときに定位を変えます。発音中にパン・メッセージを受信しても、次にキーを押すまで定位は変わりません。※ パン・メッセージの受信はオフにできません。

WG

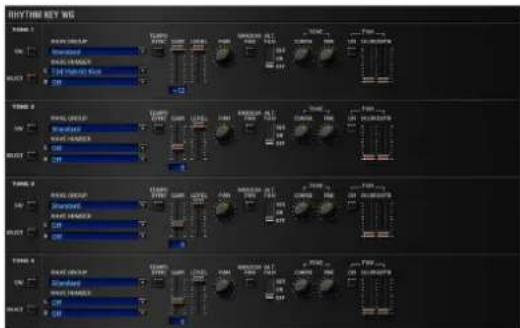

RHYTHM KEY WG

RHYTHK KEY SET MODE 1 AVG GROUP AVG CHAPES AVG CHAPES AVG CHAPES AVG CHAPES AVG CHAPES AVG CHAPES AVG CHAPES AVG CHAPES AVG CHAPES AVG CHAPES AVG CHAPES AVG CHAPES AVG CHAPES AVG CHAPES AVG CHAPES AVG CHAPES AVG CHAPES AVG COLD AVG COLD AVG COLD AVG COLD AVG COLD AVG COLD AVG COLD AVG COLD AVG COLD AVG COLD AVG COLD AVG COLD AVG COLD AVG COLD AVG COLD AVG COLD AVG COLD AVG COLD AVG COLD AVG COLD AVG COL AVG COLD AVG COLD AVG COLD AVG COLD AVG COLD AVG COLD AVG COLD AVG COLD AVG COLD AVG COLD AVG COLD AVG COLD AVG COLD AVG COLD AVG COLD AVG COLD AVG COLD AVG COLD AVG COLD AVG CCL AVG CCL AVG CCL AVG CCL AVG CCL AVG CCL AVG CCL AVG CCL AVG CCL AVG CCL AVG CCL AVG CCL AVG CCL AVG CCL AVG CCL AVG CCL AVG CCL AVG CCL AVG CCL AVG CCL AVG C CL AVG C CL AVG C CL AVG C CL AVG C CL AVG C CL AVG C CL AVG C CL AVG C CL AVG C CL AVG C CL AVG C CL AVG C CL AVG C CL AVG C CL AVG C CL AVG C CL AVG C CL AVG C CL AVG C CL AVG C LCL AVG C LCL AVG C LCL AVG C LCL AVG C LCL AVG C LCL AVG C LCL AVG C LCL AVG C LCL AVG C LCL AVG C LCL AVG C LCL AVG C LCL AVG C LCL AVG C LCL AVG C LCL AVG C LCL AVG SCL AVG SCL AVG SCL AVG SCL AVG SCL AVG SCL AVG SCL AVG SCL AVG SCL AVG SCL AVG SCL AVS SCL AVS SCL AVS SCL AVS SCL AVS SCL AVS SCL AVS SCL

パラメーター 設定値／説明

Wave Group	トーンの基本となる波形のグループを選びます。Standard:基本波形グループSRX:SRX 波形グループ
WAVE NUMBER L / R	Off、1~リズム・キーを構成する波形モノで使用するとき、左(L)だけを指定します。ステレオのときは右(R)も指定します。「セット・ステレオ機能」左右ペアの波形を選ぶときは、左(L)のWAVE No.を選んだ後、右(R)のWAVE No.上でcommand(Ctrl)キーを押しながらクリックすると、右(R)のWAVEが呼び出されます。
TEMPO SYNC	OFF、ONフレーズ・ループをDAWのテンポに合わせるとき「ON」にします。
GAIN	-6、0、+6、+12波形のゲイン(振幅)6dB(デシベル)上がるとゲインは2倍になります。
LEVEL	0~127波形の音量
PAN	L64~0~63R波形の定位(左右の位置)
RANDOM PAN	OFF、ONキーを押すたびに波形の定位を不規則に変化させる機能のオン/オフ移動する範囲はRANDOM PAN DEPTH(P.31)で設定します。
ALT. PAN(Alternate Pan)	OFF、ON、REVキーを押すたびに定位を左右交互に変化させる機能のオン/オフALT. PAN DEPTH(P.31)の設定に従って定位させるときは「ON」、反転させて定位させるときは「REV」にします。

パラメーター 設定値/説明
TUNE	COARSE	-48 ~ +48波形の音の高さ(半音単位、 ± 4 オクターブ)
	FINE	-50 ~ +50波形の音の高さ(1セント=1/100 半音単位)
FXM(*1)	ON	OFF、ONFXM のオン/オフ
	COLOR	1~4FXM による周波数変調のしかた値を大きくするほどざらつきのある音に、小さくするほど金属的な音になります。
	DEPTH	0~16FXM による周波数変調の深さ

*1 FXM (Frequency Cross Modulation) は特定の波形によって、現在選んでいる波形を周波数変調し、複雑な倍音を作り出します。激しい音や効果音を作るのに適しています。

PITCH + TVF

RHYTHM KEY PITCH

RHYTHM KEY PITCH OFF-100% OFF-200% OFF-300% OFF-400% OFF-500% OFF-600% OFF-700% OFF-800% OFF-900% OFF-1000%

パラメーター 設定値／説明

TUNE	COARSE	C-1 ~ G9リズム・キーを鳴らす音の高さリズム・キーを構成する波形のコース・チューンは RHYTHM KEY WG TUNE COASE (P.29) で設定します。
	FINE	-50 ~ +50リズム・キーの音の高さ(1 セント = 1/100 半音単位)リズム・キーを構成する波形のファイン・チューンは RHYTHM KEY WG TUNE FINE (P.29) で設定します。
RANDOM PITCH		0 ~ 1200キーを押すごとにピッチを不規則に変化させる変化幅(1 セント単位)ピッチを不規則に変化させたくないときは「0」にします。

パラメーター 設定値/説明
DEPTH	-12 ~ +12ピッチ・エンベロープの効き具合値を大きくするほどピッチ・エンベロープによる変化が大きくなります。「-」の値にするとエンベロープの形が反転します。
VEL SENS(Velocity Sens)	-63 ~ +63キーを押す強さによるピッチ・エンベロープの効き具合の変化量「+」の値にすると、キーを強く押すほどピッチ・エンベロープによる変化が大きくなります。

パラメーター 設定値/説明
T1 SENS(T1 Velocity Sens)	-63 ~ +63キーを押す強さによるピッチ・エンベロープの T1 の変化量「+」の値にすると、キーを強く押すほど T1 が速く(短く)なります。
T4 SENS(T4 Velocity Sens)	-63 ~ +63キーを離す速さによるピッチ・エンベロープの T4 の変化量「+」の値にすると、キーを速く離すほど T4 が速く(短く)なります。
T1 ~ 4(Time 1 ~ 4)	0 ~ 127ピッチ・エンベロープの時間値を大きくするほど、次のピッチに達するまでの時間が長くなります。
L0 ~ 4(Level 0 ~ 4)	-63 ~ +63ピッチ・エンベロープのレベル各ポイントでのピッチを、COARSE TUNE/FINE TUNE で設定したピッチからどれだけ変化させるかを設定します。

RHYTHM KEY TVF

フィルターは、特定の周波数帯域をカットして音の明るさや太さなどを変化させます。

Rhythm KEY TDF 06:32:59

パラメーター 設定値／説明

TYPE	フィルターの種類OFF:フィルター未使用LPF:ロー・パス・フィルター。CUTOFFより上の周波数をカットして音を丸くします。BPF:バンド・パス・フィルター。CUTOFF付近だけを残して他をカットします。クセのある音などを作るのに適しています。HPF:ハイ・パス・フィルター。CUTOFFより下の周波数をカットします。高域に特長のある打楽器系の音などを作るのに適しています。PKG:ピーキング・フィルター。CUTOFF付近を強調します。LFOでCUTOFFFrequencyを周期的に変えるとワウ効果を得られます。LPF2:ロー・パス・フィルタース。CUTOFFより上の周波数をカットしますが、フィルターの感度がLPFの半分になっています。アコースティック・ピアノなどの楽器音のシミュレーションに適しています。LPF3:ロー・パス・フィルター3。CUTOFFより上の周波数をカットしますが、フィルターの感度がカットオフ周波数により変化します。アコースティック楽器のシミュレーションに適していますが、TVF Envelopeの設定が同じでもLPF2とは異なったニュアンスになります。※「LPF2」、「LPF3」を選んだとき、RESの設定は無効になります。
CUTOFF(Cutoff Frequency)	0~127フィルターの効き始める周波数
RES(Resonance)	0~127カットオフ周波数付近の音を強調して、音色にクセを付ける度合い※上げ過ぎると発掘して音が歪むことがあります。
RES VEL SENS(Resonance Velocity Sens)	-63~+63キーを押す強さによるレゾナンスの変化量「+」の値にすると、キーを強く押すほどレゾナンスが大きくなります。

パラメーター 設定値／説明

VEL CURVE(Cutoff Velocity Curve)	FIX、1~7キーを押す強さでカットオフ周波数を変化させるときの変化カープ変化させないときは「FIX」にします。
VEL SENS(Cutoff Velocity Sens)	-63~+63キーを押す強さによるカットオフ周波数の変化量「+」の値にすると、キーを強く押すほどカットオフ周波数が高くなります。

FILTER ENV (TVF ENVELOPE)

パラメーター 設定値/説明
DEPTH	-63 ~ +63TVF エンベロープの効き具合値を大きくするほど TVF エンベロープによる変化が大きくなります。[-] の値にするとエンベロープの形が反転します。
VEL CURVE(Velocity Curve)	FIX、1 ~ 7キーを押す強さで TVF エンベロープの効き具合を変化させるときの変化カープ変化させないときは [FIX] にします。
VEL SENS(Velocity Sens)	-63 ~ +63キーを押す強さによる TVF エンベロープの効き具合の変化量[+] の値にすると、キーを強く押すほど TVF エンベロープによる変化が大きくなります。
T1 SENS	-63 ~ +63キーを押す強さによる TVF エンベロープのT1 の変化量[+] の値にすると、キーを強く押すほど T1 が速く(短く)なります。
T4 SENS	-63 ~ +63キーを離す速さによる TVF エンベロープのT4 の変化量[+] の値にすると、キーを速く離すほど T4 が速く(短く)なります。
T1 ~ 4(Time 1 ~ 4)	0 ~ 127TVF エンベロープの時間値を大きくするほど、次のカットオフ周波数に達するまでの時間が長くなります。

パラメーター 設定値／説明

	0 ~ 127
L0~4(Level 0~4)	TVF エンベロープのレベル各ポイントでのカットオフ周波数を、CUTOFFからどれだけ変化させるかを設定します。

TVA + VELOCITY

RHYTHM KEY TVA

音量を設定します。

Rhythm KEY TVA 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100%

パラメーター 設定値／説明

LEVEL	0~127リズム・キーの音量主に各リズム・キーの音量バランスをとるときに使います。
VEL CURVE(Velocity Curve)	FIX、1~7キーを押す強さでリズム・キーの音量を変化させるときの変化カーブ変化させないときは[FIX]にします。[IMAGE]
VEL SENS(Velocity Sens)	-63~+63キーを押す強さによるリズム・キーの音量の変化量[+]の値にすると、キーを強く押すほど音量が大きくなります。
PAN	L64~0~63Rリズム・キーの定位(左右の位置)
RANDOM PAN DEPTH	0~63キーを押すたびに定位を不規則に変化させる変化幅値を大きくするほど変化幅が広くなります。
ALT. PAN DEPTH(Alternate Pan Depth)	L63~0~63Rキーを押すたびに定位を左右交互に変化させる変化幅値を大きくするほど変化幅が広くなります。[L]と[R]では、左右に定位する順番が逆になります。たとえば、2つのリズム・キーをそれぞれ[L]と[R]に設定すると、2つのリズム・キーの定位が交互に入れ替わります。

AMP ENV (TVA ENVELOPE)

パラメーター 設定値/説明
T1 SENS	-63 ~ +63キーを押す強さによる TVA エンベロープの T1 の変化量「+」の値にすると、キーを強く押すほど T1 が速く(短く)なります。
T4 SENS	-63 ~ +63キーを離す速さによる TVA エンベロープの T4 の変化量「+」の値にすると、キーを速く離すほど T4 が速く(短く)なります。
T1 ~ 4(Time 1 ~ 4)	0 ~ 127 TVA エンベロープの時間値を大きくするほど、次の音量に達するまでの時間が長くなります。
L1 ~ 3(Level 1 ~ 3)	0 ~ 127 TVA エンベロープのレベル各ポイントでの音量を、LEVEL からどれだけ変化させるかを設定します。

OUTPUT

パラメーター 設定値/説明
SEND LEVEL OUT(Output Level)	0~127OUTPUT ASSIGN で設定した出力先へ送る信号レベル
SEND LEVEL (OUTPUT ASSIGN = MFX)
CHO(Chorus Send)	0~127リズム・キーが MFX を通るときの、リズム・キーゴとのコーラスへ送る信号レベル
REV(Reverb Send)	0~127リズム・キーが MFX を通るときの、リズム・キーゴとのリバーブへ送る信号レベル
SEND LEVEL (OUTPUT ASSIGN = non MFX)
CHO(Chorus Send)	0~127リズム・キーが MFX を通らないときの、リズム・キーゴとのコーラスへ送る信号レベル
REV(Reverb Send)	0~127リズム・キーが MFX を通らないときの、リズム・キーゴとのリバーブへ送る信号レベル

パラメーター 設定値／説明

OUTPUT ASSIGN

リズム・キーゴとの原音の出力のしかたMFX:マルチエフェクトを通してステレオで出力。マルチエフェクトの後で、コーラスやリバープもかけられます。L+R:マルチエフェクトを通さずにステレオでOUTPUT に出力L:マルチエフェクトを通さずにモノでOUTPUT L に出力R:マルチエフェクトを通さずにモノでOUTPUT R に出力※「RHYTHM COMMON」の OUTPUT ASSIGN が「TONE」以外のとき、ここでの設定は無効です。※ コーラスとリバープへは常にモノで送られます。※ コーラス通過後の出力先は、CHORUS OUTPUT SELECT で設定します(P.33)。

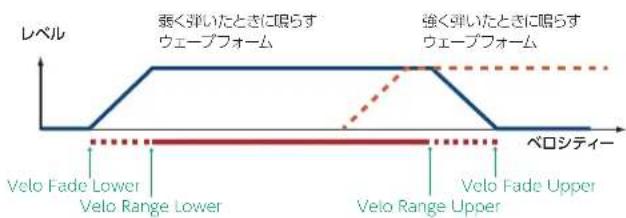

RHYTHM KEY VELOCITY RANGE

鍵盤を弾く強さ（ベロシティー）でウェーブフォームを鳴らし分けます。

RHYTHM KEY VELOCITY RANGE VELOCITY CONTROL SINCE LIME LONG DRAGON A-DEC PAPER TIME 1 TIME 2 TIME 3 TIME 4

レベル 弱く弾いたときに限らす ウェーブフォーム 強く弾いたときに限らす ウェーブフォーム ベロシティー Velo Fade Lower Velo Range Lower Velo Range Upper Velo Fade Upper

パラメーター 設定値／説明

VELOCITY CONTROL	OFF、ON、RANDOM鍵盤を弾く強さ(ベロシティー)によるウェープフォームの鳴らし分けのオン/オフRANDOM:ベロシティーに関係なく、リズム・キーを構成するウェープフォームがランダムに発音
FADE LOWER	0~127LOWERより弱く弾かれた音を鳴らす度合い鳴らさないときは「0」にします。
LOWER	1~(UPPER)ウェープフォームが発音するベロシティーの下限
UPPER	(LOWER)~127ウェープフォームが発音するベロシティーの上限
FADE UPPER	0~127UPPERより強く弾かれた音を鳴らす度合い鳴らさないときは「0」にします。

エ フェクトを か ける

パッチ／リズム・セットごとにマルチエフェクト（MFX）、コーラス、リバープをそれぞれ1つずつ使用することができ、各トーンに同じ効果がかけられます。

それぞれのエフェクトに送る信号のレベルを変えることで、トーンごとのエフェクトのかかり具合を変えることができます。

エ フェクト の設定

ナビゲーション・ウィンドウで以下の各ボタンをクリックすると、メイン・ブロックに表示される内容が切り替わり、各エフェクトの設定を変更できます。

信号の流れとパラメーター (ROUTING)

各信号の出力先やレベル、エフェクトに関する全体的な設定をします。

PATCH EFFECTS ROUTING 画面

RHYTHM EFFECTS ROUTING 画面

パラメーター	設定値/説明
TONE SELECT / KEY NAME	1~4 (A0~C8)設定するトーン (リズム・キー)リズム・セットを選んでいるときは KEY NAME になります。※ パソコンの Shift キーを抑しながら TONE SELECT のボタンをクリックすると複数のトーンを選ぶことができます。※ パソコンの command (Ctrl) キー押しながら TONE SELECT のボタンをクリックするとすべてのトーンを選ぶことができます。

パラメーター	設定値/説明
PATCH OUTPUT ASSIGN/RHYTHM OUTPUT ASSIGN	パッチ(リズム・セット)ごとの原音の出力のしかたリズム・セットを選んでいるときは RHYTHM OUTPUT ASSIGN になります。MFX:マルチエフェクトを通じてステレオで出力。マルチエフェクトの後で、コーラスやリバープもかけられます。L+R:マルチエフェクトを通さずにステレオでOUTPUT に出力L:マルチエフェクトを通さずにモノでOUTPUT L に出力R:マルチエフェクトを通さずにモノでOUTPUT R に出力TONE:トーンごとの設定に従って出力
TONE OUTPUT ASSIGN	トーンごとの原音の出力のしかたMFX:マルチエフェクトを通じてステレオで出力。マルチエフェクトの後で、コーラスやリバープもかけられます。L+R:マルチエフェクトを通さずにステレオでOUTPUT に出力L:マルチエフェクトを通さずにモノでOUTPUT L に出力R:マルチエフェクトを通さずにモノでOUTPUT R に出力※ PATCH OUTPUT ASSIGN が「TONE」のときのみ、ここでの設定が有効になります。※ パッチ・パラメーターの「TONE 1 & 2、3& 4 TYPE」(P.15)にTYPE02~10のいずれかを選んでいると、トーン1(3)の設定は、トーン2(4)の設定に従います(トーン1と2の出力はトーン2に、トーン3と4の出力はトーン4にまとめられているため)。
TONE OUTPUT LEVEL	0~127トーンごとの、OUTPUT ASSIGN で指定した出力先へ送る信号レベル
TONE CHORUS SEND LEVEL	0~127トーンごとのコーラスへ送る信号レベル
TONE REVERB SEND LEVEL	0~127トーンごとのリバープへ送る信号レベル
MFX	0~78使用するマルチエフェクトの種類(78 種類の中から選択)各マルチエフェクトについて詳しくは、「マルチエフェクト・パラメーター(MFX)」(P.36)をご覧ください。
MFX OUTPUT LEVEL	0~127マルチエフェクトを通した音の音量
MFX CHORUS SEND LEVEL	0~127マルチエフェクトを通した音に対するコーラスのかかり具合
MFX REVERB SEND LEVEL	0~127マルチエフェクトを通した音に対するリバープのかかり具合
CHORUS	コーラスの種類OFF:コーラス/ディレイ未使用CHORUS:コーラスDELAY:ディレイGM2 CHORUS:GM2 コーラス
CHORUS LEVEL	0~127コーラスを通した音の音量
CHORUS OUTPUT SELECT	コーラスを通した音の出力先MAIN:ステレオでOUTPUT に出力MAIN+REV:ステレオでOUTPUT に、モノでリバープに出力REV:モノでリバープに出力

パラメーター 設定値／説明

REVERB	リバープの種類OFF:リバープ未使用REVERB:基本的なリバープSRV ROOM:ROOM の残響をより細かくシミュレートしたリバープSRV HALL:HALL の残響をより細かくシミュレートしたリバープSRV PLATE:プレート・エコー(金属板を利用したリバープ)のシミュレーションGM2 REVERB:GM2 リバープ
REVERB LEVEL	0~127リバープを通した音の音量

マルチエフェクトの設定(MFX)

PATCH MIX TYPE: AUTO PAN START SWITCH DESTINATION OFF CCC BREAK PASS DASH PART TYPE LEFT NO CUT OUT NO CUT OUT AUTO PAN TO GAIN OUTPUT MAX RATE 0.0000 0.0000 1.0000 1.0000 2.0000 3.0000 4.0000 5.0000 6.0000

パラメーター 設定値／説明

ON/OFF		OFF、ONマルチエフェクトのオン/オフ
TYPE		00: THROUGH ~ 78: SYMPATHETIC RESONANCEマルチエフェクトのタイプを選びます。マルチエフェクトをかけないときは「00: THROUGH」を選びます。
SEND LEVEL	OUT	0~127マルチエフェクトを通した音の音量
	CHO	0~127マルチエフェクトを通した音に対するコーラスのかかり具合
	REV	0~127マルチエフェクトを通した音に対するリバーブのかかり具合
各 MFX タイプのパラメーター		選んだ MFX タイプのパラメーターを設定します。「マルチエフェクト・パラメーター (MFX)」(P.36)をご覧ください。

マルチエフェクトを MIDI でコントロールする

(CONTROL SOURCE/DESTINATION/SENS)

マルチエフェクト・コントロール

マルチエフェクトのパラメーターのうち、代表的なものをコントロール・チェンジ・メッセージなどの MIDI メッセージで変更できるようになっています。

たとえば、ピッチ・ベンド・レバーを使ってディストーションの歪み具合をかえたり、鍵盤タッチによってディレイの遅延時間を変えたりすることもできます。変更できるパラメーターは、マルチエフェクトのタイプごとにあらかじめ決まっており、「マルチエフェクト・パラメーター（MFX）」(P.36)で説明しているパラメーターのうち「#」マークが付いている項目です。

このように、MIDI メッセージを使ってマルチエフェクトのパラメーターをリアルタイムに変化させる機能を「マルチエフェクト・コントロール」と呼びます。マルチエフェクト・コントロールは、4つまで設定することができます。

マルチエフェクト・コントロールを使うときは、どの MIDI メッセージ (SOURCE) で、どのパラメーター (DESTINATION) を、どれくらいコントロール (SENS) するのかを設定します。

- マルチエフェクト・コントロールの代わりに「MATRIX CONTROL」(P.25)を使って、代表的なマルチエフェクトのパラメーターをリアルタイムに変えることもできます。

パラメーター 設定値／説明

CONTROL SOURCE(1~4)	MFX コントロールを使うとき、どの MIDI 情報でパラメーターをコントロールするかを設定します。OFF:MFX コントロールを使いません。CC01~31:コントローラー・ナンバー 1~31CC33~95:コントローラー・ナンバー 33~95PITCH BEND:ピッチ・ベンドAFTERTOUCH:アフタータッチ
DESTINATION(1~4)	CONTROL SOURCE でコントロールするマルチエフェクトのパラメーターを選びます。進べるパラメーターの種類は、MFX(Type)で設定したマルチエフェクトの種類によって異なります。「マルチエフェクト・パラメーター(MFX)」(P.36)参照
SENS(1~4)	-63~+63マルチエフェクト・コントロールの効果のかかり具合を設定します。設定したパラメーターの値を現在の値からプラス方向(大きい値、右方向、速いなど)に変化させるときはプラスの値に、マイナス方向(小さい値、左方向、遅いなど)に変化させるときはマイナスの値に設定します。数値が大きいほど変化は大きくなります。

パッチ／リズム・セットでは、トーン／リズム・キーゴとにピッチ・ベンド、コントローラー・ナンバー11（エクスプレッション）、コントローラー・ナンバー64（ホールド1）を受信するかどうかを決めるパラメーターがあります（P.26、P.28）。これらの設定が「ON」になっているとき、そのMIDIメッセージを受信すると、目的のパラメーターの設定を変えるだけでなく、ピッチ・ベンド／エクスプレッション／ホールド1の効果もかかってしまいます。マルチエフェクトのパラメーターの設定だけを変えたいときは「OFF」に設定してください。

コーラスとリバーブの設定(CHORUS + REVERB)

ON/OFF	コーラスのオン/オフ
TYPE	コーラスの種類OFF:コーラス/ディレイ未使用CHORUS:コーラスDELAY:ディレイGM2 CHORUS:GM2 コーラス
LEVEL	コーラスを通した音の音量
OUTPUT SELECT	コーラスを通した音の出力先MAIN:ステレオで OUTPUT に出力MAIN+REV:ステレオで OUTPUT に、モノでリバープに出力REV:モノでリバープに出力
各コーラス・タイプのパラメーター	選んだコーラス・タイプのパラメーターを設定します。「コーラス・パラメーター」(P.68)をご覧ください。

リバーブの設定をする(REVERB)

PATCH 键机 FWEI: 500 MHz L2.00 100 MHz 3.00 17000 Hz 400 Hz 8 dB 400 Hz 9 dB

パラメーター 設定値／説明

ON/OFF	リバープのオン/オフ※ リバープのオン/オフは保存できません。
TYPE	リバープの種類OFF:リバープ未使用REVERB:基本的なリバープ/ディレイSRV ROOM:ROOM の残響をより細かくシミュレートしたリバープSRV HALL:HALL の残響をより細かくシミュレートしたリバープSRV PLATE:プレート・エコー(金属板を利用したリバープ) のシミュレーションGM2 REVERB:GM2 リバープ
LEVEL	リバープを通した音の音量

パラメーター 設定値／説明

各リバーブ・タイプのパラメーター

選んだリバーブ・タイプのパラメーターを設定します。「リバーブ・パラメーター」(P.68)をご覧ください。

マルチエフェクト・パラメーター(MFX)

マルチエフェクトには 78種類のエフェクト・タイプがあります。エフェクト・タイプの中には 2 種類以上のエフェクトを直列に接続したものもあります。

「#」記号の付いているパラメーターは、マルチエフェクト・コントロール（P.34）やマトリックス・コントロール（P.25）を使って値を変化させることができます（#1、#2は2つの設定項目が同時に変化します）。

フィルター系 (10 種類)

01	EQUALIZER	P.38
02	SPECTRUM	P.38
03	ISOLATOR	P.38
04	LOW BOOST	P.38
05	SUPER FILTER	P.39
06	STEP FILTER	P.39
07	ENHANCER	P.39
08	AUTO WAH	P.40
09	HUMANIZER	P.40
10	SPEAKER SIMULATOR	P.41

モジュレーション系(12 種類)

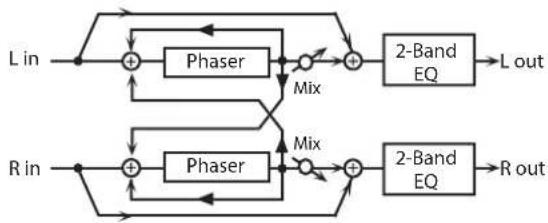

11	PHASER	P.41

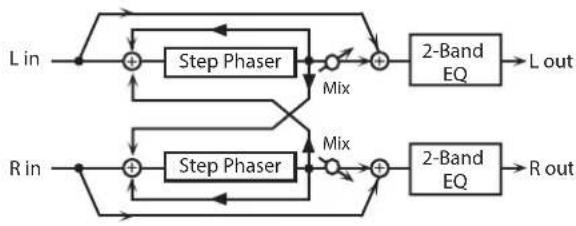

12	STEP PHASER	P.42

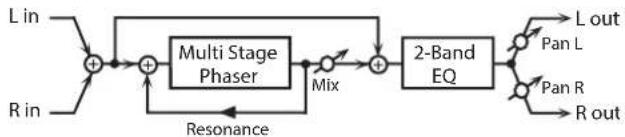

13	MULTI STAGE PHASER	P.42
14	INFINITE PHASER	P.42
15	RING MODULATOR	P.43
16	STEP RING MODULATOR	P.43

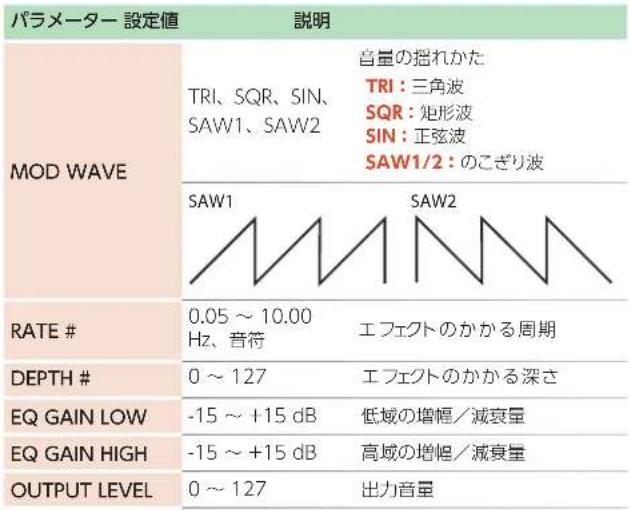

17	TREMOLO	P.43

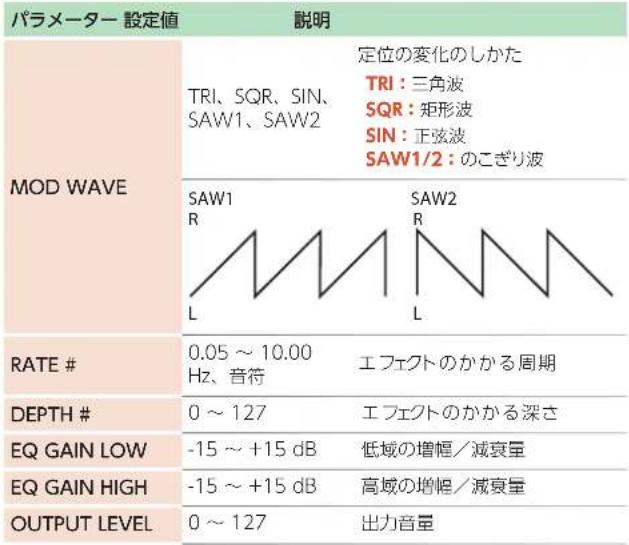

18	AUTO PAN	P.44
19	STEP PAN	P.44
20	SLICER	P.44
21	ROTARY	P.45
22	VK ROTARY	P.45

コーラス系 (12 種類)

23	CHORUS	P.46
24	FLANGER	P.46

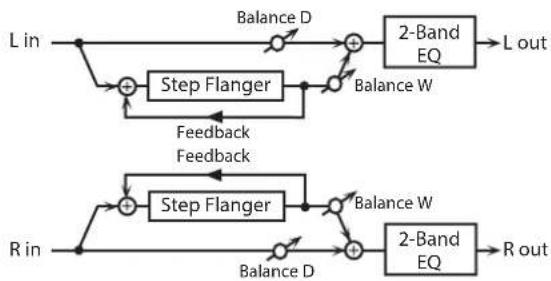

25	STEP FLANGER	P.47

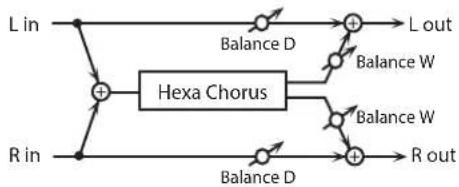

26	HEXA-CHORUS	P.47

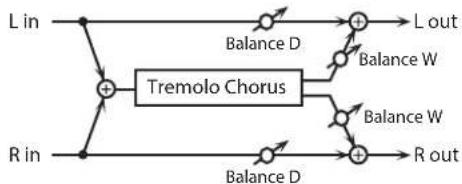

27	TREMOLO CHORUS	P.47

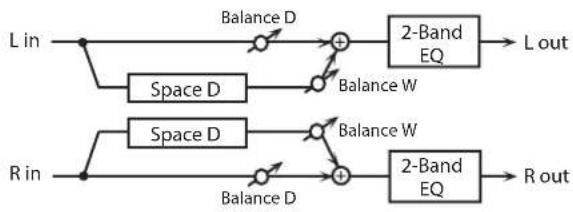

28	SPACE-D	P.48
29	3D CHORUS	P.48
30	3D FLANGER	P.49
31	3D STEP FLANGER	P.49

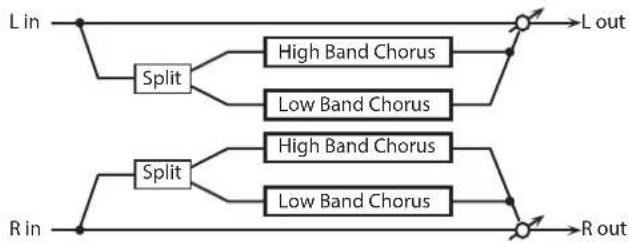

32	2BAND CHORUS	P.50

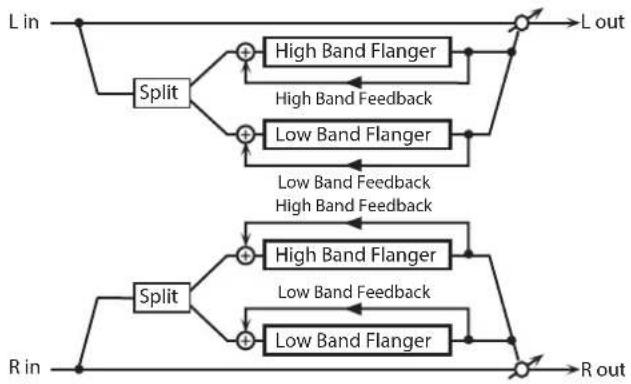

33	2BAND FLANGER	P.50

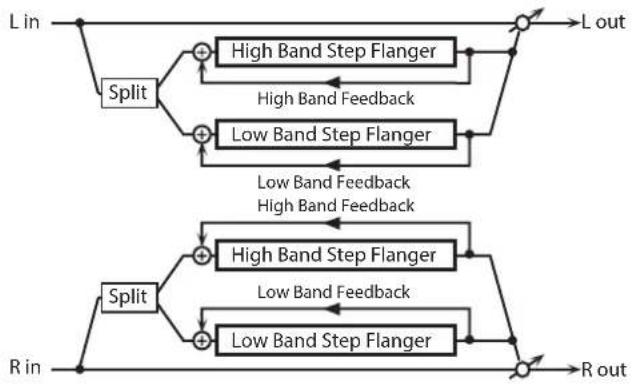

34	2BAND STEP FLANGER	P.51

ダイナミクス系 (8 種類)

35	OVERDRIVE	P.51
36	DISTORTION	P.51
37	VS OVERDRIVE	P.51
38	VS DISTORTION	P.52

39	GUITAR AMP SIMULATOR	P.52
40	COMPRESSOR	P.52
41	LIMITER	P.53
42	GATE	P.53

ディレイ系 (13 種類)

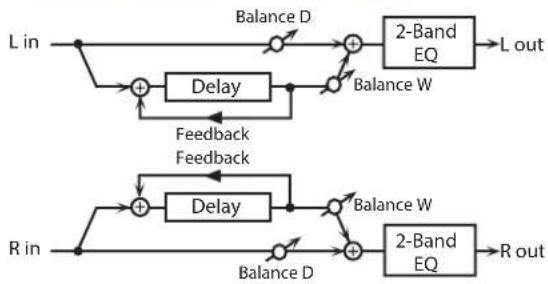

43	DELAY	P.53

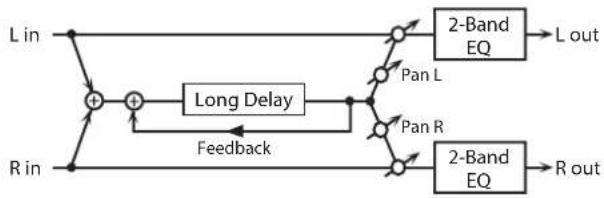

44	LONG DELAY	P.54

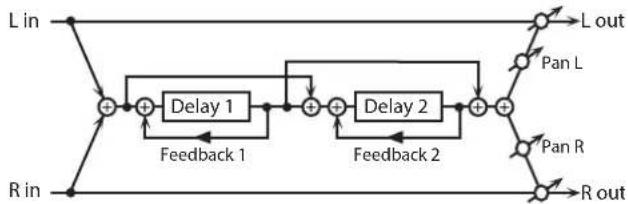

45	SERIAL DELAY	P.54

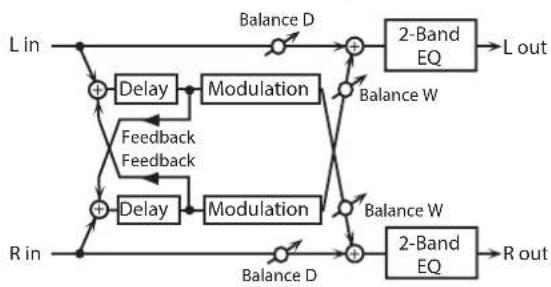

46	MODULATION DELAY	P.55

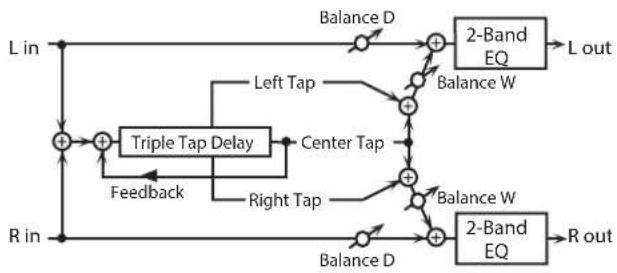

47	3TAP PAN DELAY	P.55
48	4TAP PAN DELAY	P.56

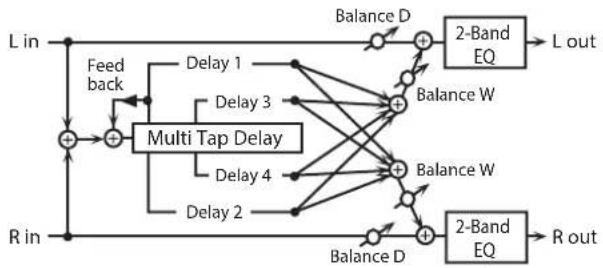

49	MULTI TAP DELAY	P.56
50	REVERSE DELAY	P.57

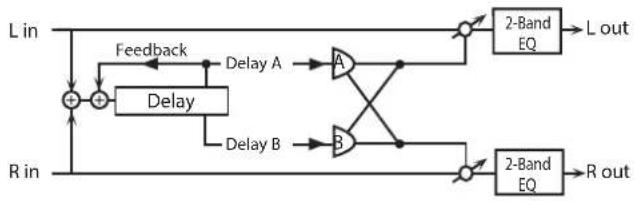

51	SHUFFLE DELAY	P.57
52	3D DELAY	P.58

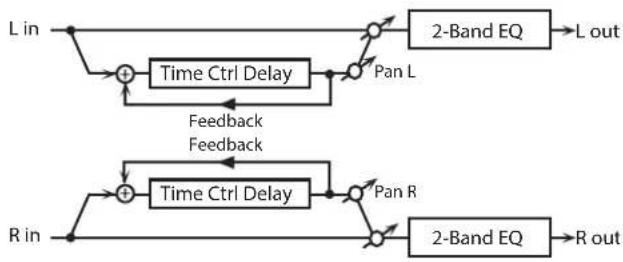

53	TIME CTRL DELAY	P.58

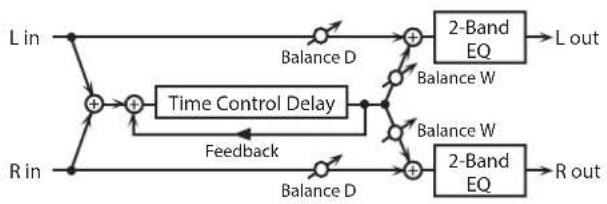

54	LONG TIME CTRL DELAY	P.59

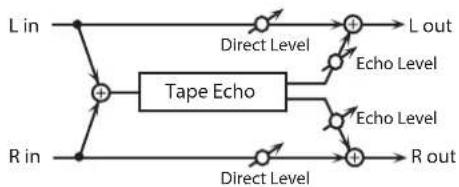

55	TAPE ECHO	P.59

ローファイ系 (5 種類)

56	LOFI NOISE	P.60
57	LOFI COMPRESS	P.60
58	LOFI RADIO	P.61
59	TELEPHONE	P.61

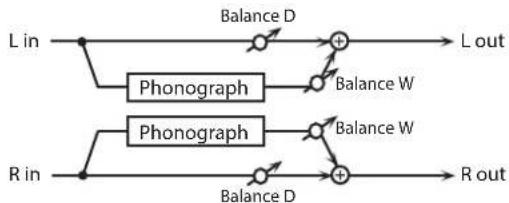

60	PHONOGRAPH	P.61

ピッチ系（3 種類）

61	PITCH SHIFTER	P.62

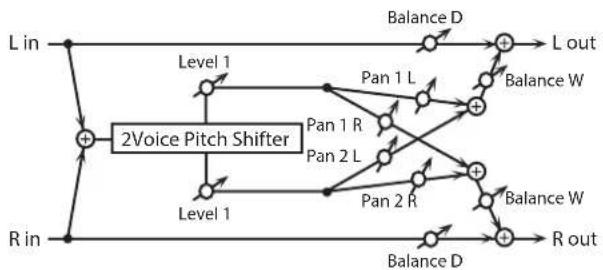

62	2VOICE PITCH SHIFTER	P.62
63	STEP PITCH SHIFTER	P.63

リバーブ系(2 種類)

64	REVERB	P.63

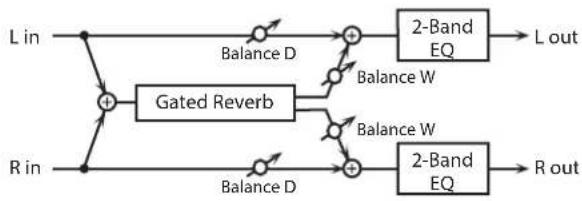

65	GATED REVERB	P.64

コンビネーション系 (12 種類)

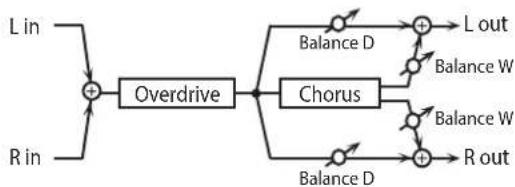

66	OVERDRIVE → CHORUS	P.64

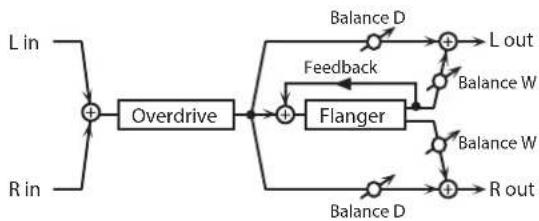

67	OVERDRIVE → FLANGER	P.64

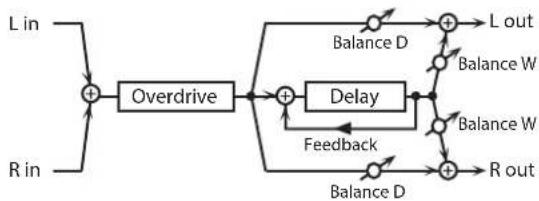

68	OVERDRIVE → DELAY	P.64
69	DISTORTION → CHORUS	P.65
70	DISTORTION → FLANGER	P.65
71	DISTORTION → DELAY	P.65
72	ENHANCER → CHORUS	P.65

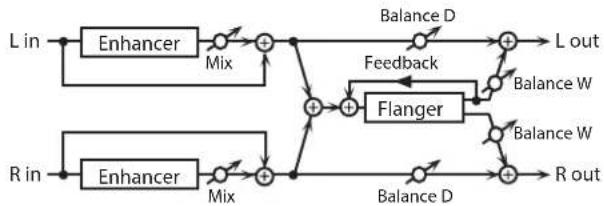

73	ENHANCER → FLANGER	P.65
74	ENHANCER → DELAY	P.66

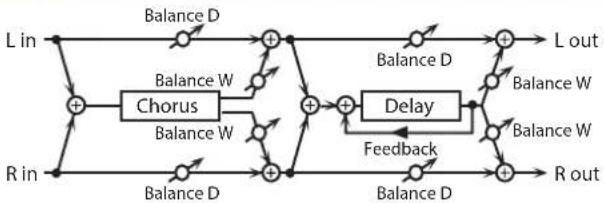

75	CHORUS → DELAY	P.66

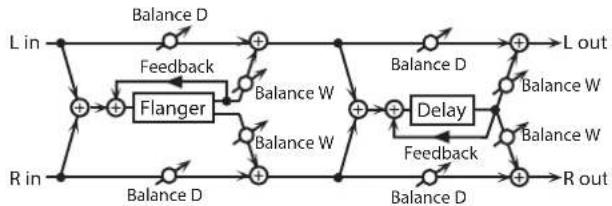

76	FLANGER → DELAY	P.66

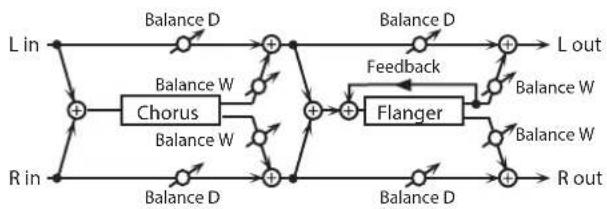

77	CHORUS → FLANGER	P.67

ピアノ系 (1 種類)

78

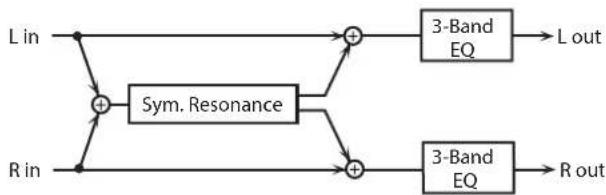

SYMPATHETIC RESONANCE

P.67

RATE や DELAY TIME について

エフェクトのパラメーターの中には、音符で設定できるものがあります（RATE や DELAY TIME といった周期を表すパラメーターが該当します）。このようなパラメーターには、周波数や時間を数値で設定するか、あるいは音符で設定するかを切り替える SYNC スイッチがついています。

RATE (DELAY TIME) を数値で設定するときには、SYNC スイッチを OFF にします。また、音符で設定するときには、SYNC スイッチを ON にします。

※ RATE を音符で設定したときは、DAW のテンポに同期した揺れの周期が得られます。

- SYNC スイッチが ON になっているパラメーターを、マルチエフェクト・コントロールのデスティネーションとして設定したとき、マルチエフェクト・コントロールを使ってそのパラメーターを変化させることはできません。

- ディレイ・タイムの値を音符に設定したとき、テンポを遅くするとディレイ・タイムが一定の長さ以上変わらなくなります。ディレイ・タイムには上限値があり、タイム値を音符に設定してテンポを遅くすると、この上限を越えてしまい、それ以上の値にはならなくなるためです。それぞれの上限の時間は、音符以外の数値で設定できる最大値です。

3D エフェクトを使うとき

次の4つの3Dエフェクトでは、RSS（ローランド・サウンド・スペース）で培われたノウハウを生かし、ディレイ、リバーブやコーラスなどでは表現できない広がりを出しています。

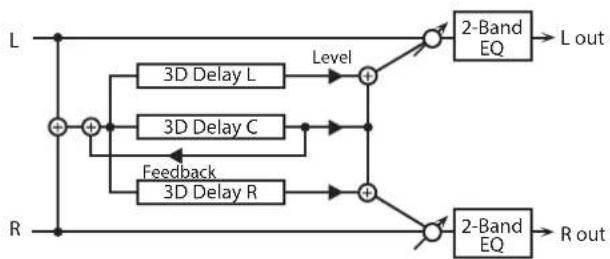

52:3D DELAY (3D ディレイ)

29:3D CHORUS (3D コーラス)

30:3D FLANGER (3D フランジャー)

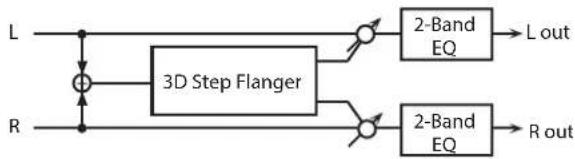

31:3D STEP FLANGER (3D ステップ・フランジャー)

これらのエフェクトを使うときは、スピーカーを以下のように設置されることをおすすめします。また、スピーカーは、側面の壁から十分離してください。

30° 30°

左右のスピーカーの距離が離れすぎているときや、残響が多すぎる部屋では、3Dの効果が十分現れないことがあります。 また、これらのエフェクトには「OUTPUT MODE

(アウトプット・モード)」というパラメーターがあります。

OUTPUT から出力される音をスピーカーで鳴らすときは

「SPEAKER」に、ヘッドホンで鳴らすときは「PHONES」に設定すると、最適な3D効果が得られます。このパラメーターが正しく設定されていないと、3Dの効果が十分現れないことがあります。

STEP RESET 機能について

06: STEP FILTER

上記の5つのタイプは、16ステップのシーケンスを持っています。

これらのタイプでは、マルチエフェクト・コントロール（P.34）を使って、ステップのシーケンスを先頭から再開させる（リセットする）ことができます。

このとき、マルチエフェクト・コントロールの DESTINATION を「STEP RESET」に設定してください。

たとえば、モジュレーション・レバーでコントロールするときには、以下のように設定します。

SOURCE : CC01: MODULATION

DESTINATION: STEP RESET

SENS : 63

このようにすることで、モジュレーション・レバーを操作するたびに、ステップのシーケンスは先頭から再開されるようになります。

01 : EQUALIZER

(イコライザー)

低域、中域×2、高域の音質を調節します。

パラメーター 設定値 説明

LOW FREQ	200、400 Hz 低域の基準周波数
LOW GAIN #	-15 ~ +15 dB	低域の増幅/減衰量
MID1 FREQ	200 ~ 8000 Hz	中域 1 の基準周波数
MID1 Q	0.5、1.0、2.0、4.0、8.0	中域 1 の幅値を大きくするほど幅が狭くなります。
MID1 GAIN	-15 ~ +15 dB	中域 1 の増幅/減衰量
MID2 FREQ	200 ~ 8000 Hz	中域 2 の基準周波数
MID2 Q	0.5、1.0、2.0、4.0、8.0	中域 2 の幅値を大きくするほど幅が狭くなります。
MID2 GAIN	-15 ~ +15 dB	中域 2 の増幅/減衰量
HIGH FREQ	2000、4000、8000 Hz	高域の基準周波数
HIGH GAIN #	-15 ~ +15 dB	高域の増幅/減衰量
OUTPUT LEVEL #	0 ~ 127	出力音量

02: SPECTRUM

(スペクトラム)

ステレオ仕様のスペクトラムです。特定の周波数のレベルを増減させて音色を変えます。

パラメーター 設定値 説明

250Hz
500Hz
1000Hz
1250Hz	-15~+15 dB	各周波数帯の増幅/減衰量
2000Hz
3150Hz
4000Hz
8000Hz
BAND WIDTH	0.5、1.0、2.0、4.0、8.0	周波数帯の幅(各バンド共通)
OUTPUT LEVEL #	0~127	出力音量

03: ISOLATOR

(アイソレーター)

音量をカットする度合いが非常に大きなイコライザーで、各音域の音量をカットすることにより特殊な効果が得られます。

パラメーター 設定値 説明

BOOST/CUT LOW #	-60 ~ +4 dB	低域/中域/高域の増幅/減衰量-60dB にすると、その帯域は聡こえなくなります。0dB で入力音と同じレベル です。
BOOST/CUT MID #
BOOST/CUT HIGH #
ANTI PHASE LOW SW	OFF、ON	低域 (Low) の帯域別アンチ・フェイズ機能のオン/オフォンにすると、ステレオの反対チャンネルの音が位相反転されて加えられます。
ANTI PHASE LOW LEVEL	0 ~ 127	低域 (Low) の帯域別アンチ・フェイズ機能のレベルレベルの設定によって、特定のパートだけを抽出するような効果が得られます(ステレオ入力のみ有効)。
ANTI PHASE MID SW	OFF、ON	中域 (Middle) の帯域別アンチ・フェイズ機能の設定
ANTI PHASE MID LEVEL	0 ~ 127	設定項目は低域 (Low) と同じです。
LOW BOOST SW	OFF、ON	ロー・ブースターのオン/オフ低域を増強して重低音を作り出します。
LOW BOOST LEVEL	0 ~ 127	プースト量※ アインレーターやフィルターの設定によっては、効果がわかりにくいときがあります。
OUTPUT LEVEL	0 ~ 127	出力音量

04: LOW BOOST

(ロー・ブースト)

低域の音量を増幅させ、重低音を作り出します。

パラメーター 設定値 説明

BOOST FREQUENCY #	50~125 Hz	増幅する低域の基準周波数
BOOST GAIN #	0~+12 dB	増幅する低域の増幅量
BOOST WIDTH	WIDE、MID、NARROW	増幅する低域の幅
EQ GAIN LOW	-15~+15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15~+15 dB	高域の増幅/減衰量
OUTPUT LEVEL	0~127	出力音量

05: SUPER FILTER

(スーパー・フィルター)

非常に急峻な傾き（減衰特性）を持つフィルターです。カットオフ周波数を周期的に変化させることもできます。

パラメーター	設定値	説明
FILTER TYPE	LPF、BPF、HPF、NOTCH	フィルターの種類各フィルターを通過する周波数LPF:Cutoff 以下の周波数BPF:Cutoff 付近の周波数HPF:Cutoff 以上の周波数NOTCH:Cutoff 付近以外の周波数
FILTER SLOPE	-12、-24、-36 dB	フィルターの傾き(減衰特性、1オクタープあたりの減衰量)-36dB:非常に急峻-24dB:急峻-12dB:緩やか
FILTER CUTOFF #	0~127	フィルターのカットオフ周波数値を大きくするほど高い周波数になります。
FILTER RESONANCE #	0~127	フィルターの共振レベル値を大きくするほどカットオフ周波数付近が強調されます。
FILTER GAIN	0~+12 dB	フィルター出力の増幅量
MODULATION SW	OFF、ON	カットオフ周波数の周期的な変化のオン/オフ
MODULATION WAVE	TRI、SQR、SIN、SAW1、SAW2	カットオフ周波数の変化のしかたTRI:三角波SQR:矩形波SIN:正弦波SAW1:のこぎり波(上昇)SAW2:のこぎり波(下降)
	SAW1	SAW2
RATE #	0.05~10.00Hz、音符	揺れの周期
DEPTH	0~127	揺れの深さ
ATTACK #	0~127	カットオフ周波数の変化の速さModulation WaveがSQR、SAW1、SAW2のときに効果があります。
OUTPUT LEVEL	0~127	出力音量

06: STEP FILTER

(ステップ・フィルター)

カットオフ周波数を段階的に変化させるフィルターです。変化のパターンを任意に設定することができます。

パラメーター	設定値	説明
RATE #	0.05~10.00Hz、音符	揺れの周期
ATTACK #	0~127	カットオフ周波数がステップ間で変化する速さ
FILTER TYPE	LPF、BPF、HPF、NOTCH	フィルターの種類各フィルターを通過する周波数LPF:Cutoff以下の周波数BPF:Cutoff付近の周波数HPF:Cutoff以上の周波数NOTCH:Cutoff付近以外の周波数
FILTER SLOPE	-12、-24、-36 dB	フィルターの傾き(減衰特性、1オクタープあたりの減衰量)-12dB:緩やか-24dB:急峻-36dB:非常に急峻
FILTER RESONANCE #	0~127	フィルターの共振レベル値を大きくするほどカットオフ周波数付近が強調されます。
FILTER GAIN	0~+12 dB	フィルター出力の増幅量
OUTPUT LEVEL	0~127-	出力音量
STEP 1~16	0~127	各ステップにおけるカットオフ周波数

メモ

マルチエフェクト・コントロールを使って、ステップのシーケンスを先頭から再開させることができます（P.37）。

07: ENHANCER

(エンハンサー)

高域の倍音成分をコントロールすることで、音にメリハリをつけ、音ヌケをよくします。

パラメーター	設定値	説明
SENS #	0~127	エンハンサーのかかり具合
MIX #	0~127	生成された倍音の音量
EQ GAIN LOW	-15~+15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15~+15 dB	高域の増幅/減衰量
OUTPUT LEVEL	0~127	出力音量

08: AUTO WAH

(オート・ワウ)

フィルターを周期的に動かすことで、ワウ効果

(音色が周期的に変化する効果) を得るエフェクターです。

パラメーター 設定値	説明
FILTER TYPE	LPF、BPF	フィルターの種類LPF:広い周波数範囲でワウ効果が得られます。BPF:狭い周波数範囲でワウ効果が得られます。
SENS #	0~127	フィルターを変化させる感度
MANUAL #	0~127	ワウ効果を与える基準周波数
PEAK	0~127	ワウ効果のかかる周波数帯の幅値を大きくするほど周波数帯の幅が狭くなります。
RATE #	0.05~10.00Hz、音符	ワウ効果の揺れの周期
SYNC	OFF、ON	オンにすると RATE の設定値が音符になります。
DEPTH #	0~127	ワウ効果の揺れの深さ
POLARITY	UP、DOWN	フィルターの動く方向UP:高い周波数方向DOWN:低い周波数方向
PHASE #	0~180 deg	左右の音でワウ効果の揺れをずらすときの割合
EQ GAIN LOW	-15~+15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15~+15 dB	高域の増幅/減衰量
OUTPUT LEVEL	0~127	出力音量

09: HUMANIZER

(ヒューマナイザー)

人間の声のように、音に母音をつけることができます。

パラメーター設定値	説明
OVERDRIVE SW	OFF、ON	オーバードライブのオン/オフ
DRIVE #	0~127	歪み具合音量も変化します。
VOWEL1	a、e、i、o、u	母音 1
VOWEL2	a、e、i、o、u	母音 2
RATE #	0.05~10.00Hz、音符	母音 1/2 の切り替え周期
DEPTH #	0~127	効果の深さ
MANUAL #	0~100	母音 1/2 の切り替えポイント~49:Vowel 1 の時間が長くなります。50:Vowel 1 と 2 が同じ時間で切り替わります。51~:Vowel 2 の時間が長くなります。
INPUT SYNC SW	OFF、ON	LFO リセットのオン/オフON にすると、母音を切り替えるための LFO が入力音によってリセットされます。
INPUT SYNC THRESHOLD	0~127	リセットをかける音量レベル
EQ GAIN LOW	-15~+15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15~+15 dB	高域の増幅/減衰量
OUTPUT LEVEL	0~127	出力音量
OUTPUT PAN #	L64~63R	出力音の定位

10: SPEAKER SIMULATOR

(スピーカー・シミュレーター)

スピーカーのタイプとスピーカーの音を録るマイクのセッティングをシミュレートします。

パラメーター	設定値	説明
SPEAKER TYPE	(下表タイプ参照)	スピーカーのタイプ
MIC SETTING	1、2、3	スピーカーの音を収録するマイクの位置1/2/3 の順でマイクの位置が遠ざかります。
MIC LEVEL #	0~127	マイクの音量
DIRECT LEVEL #	0~127	ダイレクト音の音量
OUTPUT LEVEL #	0~127	出力音量

スピーカー各タイプの仕様

スピーカーの項は、スピーカーの径（インチ）と個数を示しています。

タイプ	キャビネット	スピーカー	マイク
SMALL 1	小型後面開放型	10	ダイナミック
SMALL 2	小型後面開放型	10	ダイナミック
MIDDLE	後面開放型	12 × 1	ダイナミック
JC-120	後面開放型	12 × 2	ダイナミック
BUILT-IN 1	後面開放型	12 × 2	ダイナミック
BUILT-IN 2	後面開放型	12 × 2	コンデンサー
BUILT-IN 3	後面開放型	12 × 2	コンデンサー
BUILT-IN 4	後面開放型	12 × 2	コンデンサー
BUILT-IN 5	後面開放型	12 × 2	コンデンサー
BG STACK 1	密閉型	12 × 2	コンデンサー
BG STACK 2	大型密閉型	12 × 2	コンデンサー
MS STACK 1	大型密閉型	12 × 4	コンデンサー
MS STACK 2	大型密閉型	12 × 4	コンデンサー
METAL STACK	大型 2 段重ね	12 × 4	コンデンサー
2-STACK	大型 2 段重ね	12 × 4	コンデンサー
3-STACK	大型 3 段重ね	12 × 4	コンデンサー

11: PHASER

(フェイザー)

ステレオ仕様のフェイザーです。原音に位相をずらした音を加えてうねらせます。

パラメーター	設定値	説明
MODE	4-STAGE、8-STAGE、12-STAGE	フェイザーの段数
POLARITY	INVERSE、SYNCHRO	モジュレーションの左右の位相INVERSE:左右逆相モノ・ソースを使用したときに音の広がりができます。SYNCHRO:左右同相ステレオ・ソースを使用するときに選びます。
MANUAL #	0~127	音をうねらせる基準周波数
RATE #	0.05~10.00Hz、音符	うねりの周期
DEPTH	0~127	うねりの深さ
RESONANCE #	0~127	フィードバック量
X-FEEDBACK	-98~+98%	フェイザー音を入力に戻す割合(マイナス:逆相)
MIX LEVEL #	0~127	位相をずらした音の音量
EQ GAIN LOW	-15~+15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15~+15 dB	高域の増幅/減衰量
OUTPUT LEVEL	0~127	出力音量

12: STEP PHASER

(ステップ・フェイザー)

ステレオ仕様のフェイザーです。フェイザー効果が段階的に変化します。

パラメーター 設定値	説明
MODE	4-STAGE、8-STAGE、12-STAGE	フェイザーの段数
POLARITY	INVERSE、SYNCHRO	モジュレーションの左右の位相INVERSE: 左右逆相モノ・ソースを使用したときに音の広がりができます。SYNCHRO: 左右同相ステレオ・ソースを使用するときに選びます。
MANUAL #	0 ~ 127	音をうねらせる基準周波数
RATE #	0.05 ~ 10.00 Hz、音符	うねりの周期
DEPTH	0 ~ 127	うねりの深さ
RESONANCE #	0 ~ 127	フィードバック量
X-FEEDBACK	-98 ~ +98 %	フェイザー音を入力に戻す割合(マイナス: 逆相)
STEP RATE #	0.10 - 20.00 Hz、音符	フェイザー効果の段階的変化の周期
MIX LEVEL #	0 ~ 127	位相をずらした音の音量
EQ GAIN LOW	-15 ~ +15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15 ~ +15 dB	高域の増幅/減衰量
OUTPUT LEVEL	0 ~ 127	出力音量

13: MULTI STAGE PHASER

(マルチ・ステージ・フェイザー)

位相のずれを非常に大きくすることにより、深いフェイザー効果が得られます。

パラメーター 設定値	説明
MODE	4-STAGE、8-STAGE、12-STAGE、16-STAGE、20-STAGE、24-STAGE	フェイザーの段数
MANUAL #	0~127	音をうねらせる基準周波数
RATE #	0.05~10.00Hz、音符	うねりの周期
DEPTH	0~127	うねりの深さ
RESONANCE #	0~127	フィードバック量
MIX LEVEL #	0~127	位相をずらした音の音量
EQ GAIN LOW	-15~+15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15~+15 dB	高域の増幅/減衰量
OUTPUT LEVEL	0~127	出力音量
OUTPUT PAN #	L64~63R	出力音の定位

14: INFINITE PHASER

(インフィニット・フェイザー)

音がうねる周波数を上昇／下降させ続けることのできるフェイザーです。

パラメーター 設定値	説明
MODE	1、2、3、4	値が大きいほどフェーザーの効果が深くなります。
SPEED #	-100~+100	音がうねる周波数が上昇/下降する速度(+:上昇/-:下降)
RESONANCE #	0~127	フィードバック量
MIX LEVEL #	0~127	位相をずらした音の音量
EQ GAIN LOW	-15~+15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15~+15 dB	高域の増幅/減衰量
OUTPUT LEVEL	0~127	出力音量
OUTPUT PAN #	L64~63R	出力音の定位

15: RING MODULATOR

(リング・モジュレーター)

入力信号に振幅変調（AM 変調）をかけることによりベルのような音を出すことができます。入力音の音量により、変調周波数を変化させることもできます。

パラメーター 設定値	説明
FREQUENCY #	0~127	変調をかける周波数
SENS #	0~127	周波数の変調のかかり具合
POLARITY	UP、DOWN	周波数の変調を動かす方向UP:高い周波数方向DOWN:低い周波数方向
EQ GAIN LOW	-15~+15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15~+15 dB	高域の増幅/減衰量
BALANCE #	D100:0W ~D0:100W	原音(D)とエフェクト音(W)の音量バランス
OUTPUT LEVEL	0~127	出力音量

変調をかける周波数を 16 ステップのシーケンスに従って変化させるリング・モジュレーターです。

パラメーター 設定値	説明
RATE #	0.05 ~ 10.00Hz、音符	16 ステップのシーケンスを繰り返す周期
ATTACK #	0 ~ 127	変調の周波数がステップ間で変化する速さ
EQ GAIN LOW	-15 ~ +15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15 ~ +15 dB	高域の増幅/減衰量
BALANCE #	D100:0W ~D0:100W	原音(D)とエフェクト音(W)との音量バランス
OUTPUT LEVEL	0 ~ 127	出力音量
STEP 1-16	0 ~ 127	各ステップにおけるリング変調の周波数

メモ

マルチエフェクト・コントロールを使って、ステップのシーケンスを先頭から再開させることができます（P.37）。

17: TREMOLO

(トレモロ)

音量を周期的に動かします。

18: AUTO PAN

(オート・パン)

音の定位を周期的に変化させます。

19: STEP PAN

(ステップ・パン)

音の定位を 16 ステップのシーケンスに従って変化させます。

パラメーター 設定値	説明
RATE #	0.05 ~ 10.00Hz、音符	16 ステップのシーケンスを繰り返す周期
ATTACK #	0 ~ 127	音の定位がステップ間で変化する遠さ
INPUT SYNC SW	OFF、ON	入力音の発生に応じてステップのシーケンスを先頭から再開する(ON)かしないか(OFF)を選択
INPUT SYNC THRESHOLD	0 ~ 127	入力音の発生を検出する音量
OUTPUT LEVEL	0 ~ 127	出力音量
STEP 1 ~ 16	L64 ~ 63R	各ステップにおける音の定位

メモ

マルチエフェクト・コントロールを使って、ステップのシーケンスを先頭から再開させることができます（P.37）。

20: SLICER

(スライサー)

音を連続的にカットすることで、普通に音を鳴らしているだけで、バッキング・フレーズを刻んでいるような効果を作り出します。特に持続音にかけると効果的です。

パラメーター 設定値	説明
RATE #	0.05 ~ 10.00Hz、音符	16 ステップのシーケンスを繰り返す周期
ATTACK #	0 ~ 127	音のレベルがステップ間で変化する速さ
MODE	LEGATO、SLASH	次の Step に移行するときの音量変化のしかたLEGATO:ある Step のレベルから次の Step のレベルへ、音量がそのまま変化します。次の Step のレベルが前の Step のレベルと同じであるときは、音量変化は起きません。SLASH:次の Step のレベルへ移行する前に、いったんレベルが0になります。次の Step のレベルが前の Step のレベルと同じであるときであっても、この変化は起きます。
SHUFFLE #	0 ~ 127	偶数番目の Step(Step 2、Step 4、Step 6...)に移行するタイミング値が大きいほど移行のタイミングが遅くなります。
INPUT SYNC SW	OFF、ON	入力音の発生に応じてステップのシーケンスを先頭から再開する(ON)かしないか(OFF)を選択
INPUT SYNC THRESHOLD	0 ~ 127	入力音の発生を検出する音量
OUTPUT LEVEL	0 ~ 127	出力音量
STEP 1-16	0 ~ 127	各ステップにおける音のレベル

メモ

マルチエフェクト・コントロールを使って、ステップのシーケンスを先頭から再開させることができます (P.37)。

21:ROTARY

(ロータリー)

往年の回転スピーカー・サウンドをシミュレートします。

高域と低域のローターの動作をそれぞれ独立して設定できるので、独特のうねり感をリアルに再現できます。オルガンのパッチに最も効果的です。

パラメーター 設定値	説明
SPEED #	SLOW、FAST	低域と高域のローターの回転速度(周期)SLOW:低速(Slow Rate)FAST:高速(Fast Rate)
WOOFER SLOW	0.05~10.00 Hz	低域ローターの低速回転時(SLOW)の周期
WOOFER FAST	0.05~10.00 Hz	低域ローターの高速回転時(FAST)の周期
WOOFER ACCEL	0~15	回転速度の切替時、低域ローターの回転周期が変化する速度
WOOFER LEVEL	0~127	低域ローターの音量
TWEETER SLOW	0.05~10.00 Hz	高域ローターの設定設定項目は低域ローターと同じです。
TWEETER FAST	0.05~10.00 Hz
TWEETER ACCEL	0~15
TWEETER LEVEL	0~127
SEPARATION	0~127	音の広がり具合
OUTPUT LEVEL #	0~127	出力音量

22: VK ROTARY

(VK ロータリー)

ロータリーのスピーカー特性を変えたタイプで、低域がより強調されています。

VK-7 に搭載されているロータリーと同じ仕様のエフェクトです。

パラメーター設定値	説明
SPEED #	SLOW、FAST	スピーカーの回転速度(周期)SLOW:低速FAST:高速
BRAKE #	OFF、ON	スピーカーの回転のオン/オフオンにするとスピーカーの回転は徐々に止まり、オフにすると回転を始めます。
WOOFER SLOW	0.05~10.00 Hz	ウーファーの低速回転時の回転速度
WOOFER FAST	0.05~10.00 Hz	ウーファーの高速回転時の回転速度
WOOFER TRANS UP	0~127	Speed を SLOW から FAST に切り替えたときに、ウーファーの回転速度が変化する速さ
WOOFER TRANS DOWN	0~127	Speed を FAST から SLOW に切り替えたときに、ウーファーの回転速度が変化する速さ
WOOFER LEVEL	0~127	ウーファーの音量
TWEETER SLOW	0.05~10.00 Hz	ツイーターの設定設定項目はウーファーと同じです。
TWEETER FAST	0.05~10.00 Hz
TWEETER TRANS UP	0~127
TWEETER TRANS DOWN	0~127
TWEETER LEVEL	0~127
SPREAD	0~10	回転スピーカーの音の広がり
EQ GAIN LOW	-15~+15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15~+15 dB	高域の増幅/減衰量
OUTPUT LEVEL #	0~127	出力音量

23: CHORUS

(コーラス)

ステレオ仕様のコーラスです。フィルターを使ってコーラス音の音質を調節できます。

パラメーター 設定値	説明
CHORUS RATE #	0.05 ~ 10.00Hz、音符	揺れの周期
CHORUS DEPTH	0 ~ 127	揺れの深さ
CHORUS PHASE	0 ~ 180 deg	コーラス音の広がり具合
CHORUS PRE DELAY	0.0 ~ 100 msec	原音が鳴ってからコーラス音が鳴るまでの遅延時間
FILTER TYPE	OFF、LPF、HPF	フィルターの種類OFF:フィルター未使用LPF:高域をカットHPF:低域をカット
FILTER CUTOFF	200 ~ 8000 Hz	フィルターで特定の周波数帯をカットするときの基準周波数
EQ GAIN LOW	-15 ~ +15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15 ~ +15 dB	高域の増幅/減衰量
BALANCE #	D100:0W ~D0:100W	原音(D)とコーラス音(W)の音量バランス
OUTPUT LEVEL	0 ~ 127	出力音量

24: FLANGER

(フランジャー)

ステレオ仕様のフランジャーです（LFOは左右同相）。ジェット機の上昇音／下降音のような金属的な響きが得られます。フィルターを使ってフランジャー音の音質を調節できます。

パラメーター 設定値	説明
FLANGER RATE #	0.05 ~ 10.00Hz、音符	揺れの周期
FLANGER DEPTH	0 ~ 127	揺れの深さ
FLANGER FEEDBACK #	-98 ~ +98 %	フランジャー音を入力に戻す割合(マイナス:逆相)
FLANGER PHASE	0 ~ 180 deg	フランジャー音の広がり具合
FLANGER PRE DELAY	0.0 ~ 100 msec	原音が鳴ってからフランジャー音が鳴るまでの遅延時間
FILTER TYPE	OFF、LPF、HPF	フィルターの種類OFF:フィルター未使用LPF:高域をカットHPF:低域をカット
FILTER CUTOFF	200 ~ 8000 Hz	フィルターで特定の周波数帯をカットするときの基準周波数
EQ GAIN LOW	-15 ~ +15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15 ~ +15 dB	高域の増幅/減衰量
BALANCE #	D100:0W ~ D0:100W	原音(D)とフランジャー音(W)の音量バランス
OUTPUT LEVEL	0 ~ 127	出力音量

25: STEP FLANGER

(ステップ・フランジャー)

フランジャー音のピッチが段階的に変化します。ピッチ変化の周期は、特定のテンポに対する音符の長さで設定することもできます。

パラメーター 設定値	説明
FLANGER RATE #	0.05 ~ 10.00Hz、音符	揺れの周期
FLANGER DEPTH	0 ~ 127	揺れの深さ
FLANGER FEEDBACK #	-98 ~ +98 %	フランジャー音を入力に戻す割合(マイナス:逆相)
FLANGER PHASE	0 ~ 180 deg	フランジャー音の広がり具合
FLANGER PRE DELAY	0.0 ~ 100 msec	原音が鳴ってからフランジャー音が鳴るまでの遅延時間
FILTER TYPE	OFF、LPF、HPF	フィルターの種類OFF:フィルター未使用LPF:高域をカットHPF:低域をカット
FILTER CUTOFF	200 ~ 8000 Hz	フィルターで特定の周波数帯をカットするときの基準周波数
STEP RATE #	0.10 ~ 20.00Hz、音符	ピッチ変化の周期
EQ GAIN LOW	-15 ~ +15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15 ~ +15 dB	高域の増幅/減衰量
BALANCE #	D100:0W ~D0:100W	原音(D)とフランジャー音(W)の音量バランス
OUTPUT LEVEL	0 ~ 127	出力音量

26: HEXA-CHORUS

(ヘキサ・コーラス)

音に厚みと広がりを与える6相コーラス（ディレイ・タイムの異なる6つのコーラス音が重なる）です。

パラメーター 設定値	説明
RATE #	0.05 ~ 10.00Hz、音符	揺れの周期
DEPTH	0 ~ 127	揺れの深さ
DEPTHDEVIATION	-20 ~ +20	各コーラス音の揺れの深さの偏差
PRE DELAY	0.0 ~ 100 msec	原音が鳴ってからコーラス音が鳴るまでの遅延時間
DELAYDEVIATION	0 ~ 20	各コーラス音の発音のずれ
PAN DEVIATION	0 ~ 20	各コーラス音の定位の偏差0:すべて中央に定位20:中央を基準に各コーラス音が60度間隔で定位
BALANCE #	D100:0W ~D0:100W	原音(D)とコーラス音(W)の音量バランス
OUTPUT LEVEL	0 ~ 127	出力音量

27: TREMOLO CHORUS

(トレモロ・コーラス)

トレモロ効果（音量を周期的に揺らす）のかかったコーラスです。

パラメーター 設定値	説明
CHORUS RATE #	0.05 ~ 10.00Hz、音符	コーラス音の揺れの周期
CHORUS DEPTH	0 ~ 127	コーラス音の揺れの深さ
CHORUS PRE DELAY	0.0 ~ 100 msec	原音が鳴ってからコーラス音が鳴るまでの遅延時間
TREMOLO RATE #	0.05 ~ 10.00Hz、音符	トレモロ効果の揺れの周期
TREMOLO PHASE	0 ~ 180 deg	トレモロ音の広がり具合
TREMOLO SEPARATION	0 ~ 127	トレモロ効果の広がり具合
BALANCE #	D100:0W ~D0:100W	原音(D)とトレモロ・コーラス音(W)の音量バランス
OUTPUT LEVEL	0 ~ 127	出力音量

28: SPACE-D

(スペース D)

2 相のモジュレーションをステレオでかける多重コーラスです。変調感はありませんが、透明感のあるコーラス効果が得られます。

パラメーター	設定値	説明
RATE #	0.05 ~ 10.00Hz、音符	揺れの周期
DEPTH	0 ~ 127	揺れの深さ
PHASE	0 ~ 180 deg	コーラス音の広がり具合
PRE DELAY	0.0 ~ 100 msec	原音が鳴ってからコーラス音が鳴るまでの遅延時間
EQ GAIN LOW	-15 ~ +15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15 ~ +15 dB	高域の増幅/減衰量
BALANCE #	D100:0W ~D0:100W	原音(D)とコーラス音(W)の音量バランス
OUTPUT LEVEL	0 ~ 127	出力音量

29: 3D CHORUS

(3D コーラス)

コーラス音に 3D 効果（立体感）がかかります。コーラス音が 90 度左と 90 度右に定位します。

パラメーター	設定値	説明
RATE #	0.05 ~ 10.00Hz、音符	コーラス音の揺れの周期
DEPTH	0 ~ 127	コーラス音の揺れの深さ
PHASE	0 ~ 180 deg	コーラス音の広がり具合
PRE DELAY	0.0 ~ 100 msec	原音が嗚ってからコーラス音が嗚るまでの遅延時間
FILTER TYPE	OFF、LPF、HPF	フィルターの種類OFF:フィルター未使用LPF:高域をカットHPF:低域をカット
CUTOFF	200 ~ 8000 Hz	フィルターで特定の周波数をカットするときの基準周波数
EQ GAIN LOW	-15 ~ +15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15 ~ +15 dB	高域の増幅/減衰量
BALANCE #	D100:0W ~D0:100W	原音(D)とコーラス音(W)の音量バランス
OUTPUT MODE	SPEAKER、PHONES	OUTPUT から出力させる音を再生する方法SPEAKER:スピーカーPHONES:ヘッドホンそれぞれに最適な3D効果が得られます。
OUTPUT LEVEL	0 ~ 127	出力音量

30: 3D FLANGER

(3D フランジャー)

フランジャー音に 3D 効果（立体感）がかかります。フランジャー音が 90 度左と 90 度右に定位します。

パラメーター 設定値 説明

RATE #	0.05 ~ 10.00Hz、音符	フランジャー音の揺れの周期
DEPTH	0 ~ 127	フランジャー音の揺れの深さ
FEEDBACK #	-98 ~ +98 %	フランジャー音を入力に戻す割合(マイナス:逆相)
PHASE	0 ~ 180 deg	フランジャー音の広がり具合
PRE DELAY	0.0 ~ 100 msec	原音が鳴ってからフランジャー音が鳴るまでの遅延時間
FILTER TYPE	OFF、LPF、HPF	フィルターの種類OFF:フィルター未使用LPF:高域をカットHPF:低域をカット
CUTOFF	200 ~ 8000 Hz	フィルターで特定の周波数をカットするときの基準周波数
EQ GAIN LOW	-15 ~ +15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15 ~ +15 dB	高域の増幅/減衰量
BALANCE #	D100:0W ~D0:100W	原音(D)とフランジャー音(W)の音量バランス
OUTPUT MODE	SPEAKER、PHONES	OUTPUT から出力させる音を再生する方法SPEAKER:スピーカーPHONES:ヘッドホンそれぞれに最適な3D効果が得られます。
OUTPUT LEVEL	0 ~ 127	出力音量

31: 3D STEP FLANGER

(3D ステップ・フランジャー)

ステップ・フランジャー音に 3D 効果（立体感）がかかります。フランジャー音が 90 度左と 90 度右に定位します。

パラメーター 設定値 説明

RATE #	0.05 ~ 10.00Hz、音符	フランジャー音の揺れの周期
DEPTH	0 ~ 127	フランジャー音の揺れの深さ
FEEDBACK #	-98 ~ +98 %	フランジャー音を入力に戻す割合(マイナス:逆相)
PHASE	0 ~ 180 deg	フランジャー音の広がり具合
PRE DELAY	0.0 ~ 100 msec	原音が鳴ってからフランジャー音が鳴るまでの遅延時間
FILTER TYPE	OFF、LPF、HPF	フィルターの種類OFF:フィルター未使用LPF:高域をカットHPF:低域をカット
CUTOFF	200 ~ 8000 Hz	フィルターで特定の周波数をカットするときの基準周波数
STEP RATE #	0.10 ~ 20.00Hz、音符	ピッチ変化の周期
EQ GAIN LOW	-15 ~ +15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15 ~ +15 dB	高域の増幅/減衰量
BALANCE #	D100:0W ~D0:100W	原音(D)とフランジャー音(W)の音量バランス
OUTPUT MODE	SPEAKER、PHONES	OUTPUT から出力させる音を再生する方法SPEAKER:スピーカーPHONES:ヘッドホンそれぞれに最適な3D効果が得られます。
OUTPUT LEVEL	0 ~ 127	出力音量

32: 2 BAND CHORUS

(2バンド・コーラス)

低音域と高音域のそれぞれに独立して効果をかけることができるコーラスです。

パラメーター 設定値	説明
LOW RATE #	0.05 ~ 10.00Hz、音符	低域のコーラス音の揺れの周期
LOW DEPTH	0 ~ 127	低域のコーラス音の揺れの深さ
LOW PHASE	0 ~ 180 deg	低域のコーラス音の広がり具合
LOW PRE DELAY	0.0 ~ 100 msec	原音が鳴ってから低域のコーラス音が鳴るまでの遅延時間
HIGH RATE #	0.05 ~ 10.00Hz、音符	高域のコーラス音の揺れの周期
HIGH DEPTH	0 ~ 127	高域のコーラス音の揺れの深さ
HIGH PHASE	0 ~ 180 deg	高域のコーラス音の広がり具合
HIGH PRE DELAY	0.0 ~ 100 msec	原音が鳴ってから高域のコーラス音が鳴るまでの遅延時間
SPLIT FREQUENCY	200 ~ 8000 Hz	低域と高域とを分ける周波数
BALANCE #	D100:0W ~D0:100W	原音(D)とコーラス音(W)との音量バランス
OUTPUT LEVEL	0 ~ 127	出力音量

33: 2 BAND FLANGER

(2 バンド・フランジャー)

低音域と高音域のそれぞれに独立して効果をかけることができるフランジャーです。

パラメーター 設定値	説明
LOW RATE #	0.05 ~ 10.00Hz、音符	低域のフランジャー音の揺れの周期
LOW DEPTH	0 ~ 127	低域のフランジャー音の揺れの深さ
LOW FEEDBACK#	98 ~ +98 %	低域のフランジャー音を入力に戻す割合(マイナス:逆相)
LOW PHASE	0 ~ 180 deg	低域のフランジャー音の広がり具合
LOW PRE DELAY	0.0 ~ 100 msec	原音が鳴ってから低域のフランジャー音が鳴るまでの遅延時間
HIGH RATE #	0.05 ~ 10.00Hz、音符	高域のフランジャー音の揺れの周期
HIGH DEPTH	0 ~ 127	高域のフランジャー音の揺れの深さ
HIGH FEEDBACK#	-98 ~ +98 %	高域のフランジャー音を入力に戻す割合(マイナス:逆相)
HIGH PHASE	0 ~ 180 deg	高域のフランジャー音の広がり具合
HIGH PRE DELAY	0.0 ~ 100 msec	原音が鳴ってから高域のフランジャー音が鳴るまでの遅延時間
SPLIT FREQUENCY	200 ~ 8000 Hz	低域と高域とを分ける周波数
BALANCE #	D100:0W ~D0:100W	原音(D)とフランジャー音(W)との音量バランス
OUTPUT LEVEL	0 ~ 127	出力音量

34: 2 BAND STEP FLANGER

(2 バンド・ステップ・フランジャー)

低音域と高音域のそれぞれに独立して効果をかけることができるステップ・フランジャーです。

パラメーター	設定値	説明
LOW RATE #	0.05 ~ 10.00 Hz、音符	低域のフランジャー音の揺れの周期
LOW DEPTH	0 ~ 127	低域のフランジャー音の揺れの深さ
LOW FEEDBACK #	-98 ~ +98 %	低域のフランジャー音を入力に戻す割合(マイナス:逆相)
LOW PHASE	0 ~ 180 deg	低域のフランジャー音の広がり具合
LOW PRE DELAY	0.0 ~ 100 msec	原音が鳴ってから低域のフランジャー音が鳴るまでの遅延時間
HIGH RATE #	0.05 ~ 10.00 Hz、音符	高域のフランジャー音の揺れの周期
HIGH DEPTH	0 ~ 127	高域のフランジャー音の揺れの深さ
HIGH FEEDBACK #	-98 ~ +98 %	高域のフランジャー音を入力に戻す割合(マイナス:逆相)
HIGH PHASE	0 ~ 180 deg	高域のフランジャー音の広がり具合
HIGH PRE DELAY	0.0 ~ 100 msec	原音が鳴ってから高域のフランジャー音が鳴るまでの遅延時間
LOW STEP RATE #	0.10 ~ 20.00 Hz、音符	低域のフランジャー音のステップ変化の周期
HIGH STEP RATE #	0.10 ~ 20.00 Hz、音符	高域のフランジャー音のステップ変化の周期
SPLIT FREQUENCY	200 ~ 8000 Hz	低域と高域とを分ける周波数
BALANCE #	D100:0W ~ D0:100W	原音(D)とフランジャー音(Wとの音量バランス
OUTPUT LEVEL	0 ~ 127	出力音量

35: OVERDRIVE

(オーバードライブ)

真空管アンプで歪ませたような、自然な歪みが得られます。

パラメーター	設定値	説明
DRIVE #	0~127	壺み具合音量も変化します。
AMP SIMULATOR TYPE	SMALL、BUILT-IN、2-STACK、3-STACK	ギター・アンプの種類SMALL:小型アンプBUILT-IN:ビルト・イン・タイプ2-STACK:大型2段積みアンプ3-STACK:大型3段積みアンプ
EQ GAIN LOW	-15~+15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15~+15 dB	高域の増幅/減衰量
OUTPUT PAN #	L64~63R	出力音の定位
OUTPUT LEVEL	0~127	出力音量

36: DISTORTION

(ディストーション)

ディストーションはオーバードライブよりも激しい歪みが得られます。 設定項目は「35:OVERDRIVE」と同じです。

37: VS OVERDRIVE

(VS オーバードライブ)

強い歪みが得られるオーバードライブです。

パラメーター	設定値	説明
DRIVE #	0~127	歪み具合音量も変化します。
TONE #	0~127	音質
AMP SIMULATOR SW	OFF、ON	アンプ・シミュレーターのオン/オフ
AMP SIMULATOR TYPE	SMALL、BUILT-IN、2-STACK、3-STACK	ギター・アンプの種類SMALL:小型アンプBUILT-IN:ビルト・イン・タイプ2-STACK:大型2段積みアンプ3-STACK:大型3段積みアンプ
EQ GAIN LOW	-15~+15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15~+15 dB	高域の増幅/減衰量
OUTPUT PAN #	L64~63R	出力音の定位
OUTPUT LEVEL	0~127	出力音量

38: VS DISTORTION

(VS ディストーション)

強い歪みが得られるディストーションです。設定項目は「37：VS OVERDRIVE」と同じです。

39: GUITAR AMP SIMULATOR

(ギター・アンプ・シミュレーター)

ギター・アンプをシミュレートします。

パラメーター	設定値	説明
AMP SW	OFF、ON	アンプのスイッチ
AMP SIMULATOR TYPE	JC-120、CLEAN TWIN、MATCH DRIVE、BG LEAD、MS1959I、MS1959II、MS1959I+II、SLDN LEAD、METAL 5150、METAL LEAD、OD-1、OD-2 TURBO、DISTORTION、FUZZ	ギター・アンプの種類
AMP VOLUME #	0~127	アンプの音量と歪み具合
AMP MASTER #	0~127	プリ・アンプ全体の音量
AMP GAIN	LOW、MIDDLE、HIGH	プリ・アンプの歪み具合
AMP PRESENCE	0~127	超高域の音質
AMP BRIGHT	OFF、ON	「ON」にすると、歯切れの良い明るい音になります。※プリ・アンプ・タイプが「JC-120」「CLEAN TWIN」「BG LEAD」のときのみ有効です。
AMP BASS	0~127	低域/中域/高域の音質※Pre Amp Type が「MATCH DRIVE」のとき、Middleは無効です。
AMP MIDDLE
AMP TREBLE
SPEAKER SW	OFF、ON	スピーカーを通すか(オン)/通さないか(オフ)を選択
SPEAKER TYPE	(別表タイプ参照)	スピーカーのタイプ
MIC SETTING	1、2、3	スピーカーの音を収録するマイクの位置1/2/3 の順でマイクの位置が遠ざかります。
MIC LEVEL	0~127	マイクの音量
MIC DIRECT	0~127	ダイレクト音の音量
OUTPUT LEVEL #	0~127	出力音量
OUTPUT PAN #	L64~63R	出力音の定位

スピーカー各タイプの仕様

スピーカーの項は、スピーカーの径（インチ）と個数を示しています。

タイプ	キャピネット	スピーカー	マイク
SMALL 1	小型後面開放型	10	ダイナミック
SMALL 2	小型後面開放型	10	ダイナミック
MIDDLE	後面開放型	12 × 1	ダイナミック
JC-120	後面開放型	12 × 2	ダイナミック
BUILT-IN 1	後面開放型	12 × 2	ダイナミック
BUILT-IN 2	後面開放型	12 × 2	コンデンサー
BUILT-IN 3	後面開放型	12 × 2	コンデンサー
BUILT-IN 4	後面開放型	12 × 2	コンデンサー
BUILT-IN 5	後面開放型	12 × 2	コンデンサー
BG STACK 1	密閉型	12 × 2	コンデンサー
BG STACK 2	大型密閉型	12 × 2	コンデンサー
MS STACK 1	大型密閉型	12 × 4	コンデンサー
MS STACK 2	大型密閉型	12 × 4	コンデンサー
METAL STACK	大型 2 段重ね	12 × 4	コンデンサー
2-STACK	大型 2 段重ね	12 × 4	コンデンサー
3-STACK	大型 3 段重ね	12 × 4	コンデンサー

40: COMPRESSOR

(コンプレッサー)

大きなレベルの音を抑え、小さなレベルの音を持ち上げることで、全体の音量のバラツキを抑えます。

パラメーター	設定値	説明
ATTACK #	0~127	Threshold を超える入力があったときに、音量を圧縮するまでの時間
THRESHOLD #	0~127	圧縮を始める音量レベル
POST GAIN	0~+18 dB	出力する音のレベル
EQ GAIN LOW	-15~+15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15~+15 dB	高域の増幅/減衰量
OUTPUT LEVEL #	0~127	出力音量

41: LIMITER

(リミッター)

指定の音量より大きな音を圧縮し、音の歪みを抑えます。

パラメーター 設定値 説明

THRESHOLD #	0~127	圧縮を始める音量レベル
RATIO	1.5:1、2:1、4:1、100:1	圧縮比
RELEASE #	0~127	圧縮がかかっている状態から、入力が Threshold より小さくなったときに、圧縮をやめるまでの時間
POST GAIN	0~+18 dB	出力する音のレベル
EQ GAIN LOW	-15~+15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15~+15 dB	高域の増幅/減衰量
OUTPUT LEVEL #	0~127	出力音量

42: GATE

(ゲート)

エフェクターへの入力音の音量によって、残響音の余韻をカットします。音の余韻を強制的に短くするときなどに使います。

パラメーター 設定値 説明

MODE	GATE、DUCK	ゲートの種類GATE(ゲート):原音の音量が小さくなるとゲートが閉じ、原音がカットされます。DUCK(ダッキング):原音の音量が大きくなるとゲートが閉じ、原音がカットされます。
ATTACK	0~127	ゲートが開き始めてから、開ききるまでの所要時間
HOLD	0~127	原音がスレッショルド・レベルを下回った瞬間から、ゲートが閉じ始めるまでの時間
RELEASE	0~127	ホールド・タイム経過後、ゲートが閉じ始めてから閉じ終わるまでの所要時間
THRESHOLD #	0~127	ゲートを閉じ始める音量レベル
BALANCE #	D100:0W~D0:100W	原音(D)とエフェクト音(W)の音量バランス
OUTPUT LEVEL	0~127	出力音量

43: DELAY

(ディレイ)

ステレオ仕様のディレイです。

Feedback Mode が NORMAL の場合

Feedback Mode が CROSS の場合

パラメーター 設定値 説明

DELAY TIME LEFT	0~1300 msec、音符	原音が鳴ってから左右のディレイ音が鳴るまでの遅延時間
DELAY TIME RIGHT
FEEDBACK #	-98~+98%	ディレイ音を入力に戻す割合(マイナス:逆相)
MODE	NORMAL、CROSS	ディレイ音を戻す入力先(アルゴリズム図参照)
HF DAMP	200~8000 Hz、BYPASS	入力に戻すディレイ音の高域成分をカットする基準周波数(BYPASS:カットしない)
PHASE LEFT	NORMAL、INVERSE	左右のディレイ音の位相NORMAL:非反転INVERT:反転
PHASE RIGHT
EQ GAIN LOW	-15~+15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15~+15 dB	高域の増幅/減衰量
BALANCE #	D100:0W~D0:100W	原音(D)とディレイ音(W)の音量バランス
OUTPUT LEVEL	0~127	出力音量

44: LONG DELAY

(ロング・ディレイ)

長いディレイ・タイムが得られるディレイです。

パラメーター 設定値 説明

TIME	0~2600 msec、音符	原音が鳴ってからディレイ音が鳴るまでの遅延時間
FEEDBACK #	-98~+98%	ディレイ音を入力に戻す割合(マイナス:逆相)
PHASE	NORMAL、INVERSE	ディレイ音の位相NORMAL:非反転INVERT:反転
HF DAMP	200~8000 Hz、BYPASS	ディレイ音の高域成分をカットする基準周波数(BYPASS:カットしない)
PAN #	L64~63R	ディレイ音の定位
EQ GAIN LOW	-15~+15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15~+15 dB	高域の増幅/減衰量
BALANCE #	D100:0W~D0:100W	原音(D)とディレイ音(W)との音量バランス
OUTPUT LEVEL	0~127	出力音量

45: SERIAL DELAY

(シリアル・ディレイ)

2つのディレイ・ユニットを直列に接続したディレイです。各ディレイ・ユニットには独立してフィードバックをかけることができるので、複雑なディレイ音を得ることができます。

パラメーター	設定値 説明
DELAY 1 TIME	0~1300 msec、音符	ディレイ 1 に音が入力されてからディレイ音が鳴るまでの遅延時間
DELAY 1 FEEDBACK #	-98 ~ +98 %	ディレイ音をディレイ 1 の入力に戻す割合(マイナス:逆相)
DELAY 1 HF DAMP	200 ~ 8000 Hz、BYPASS	ディレイ 1 のディレイ音の高域成分をカットする基準局波数(BYPASS:カットしない)
DELAY 2 TIME	0~1300 msec、音符	ディレイ 2 に音が入力されてからディレイ音が鳴るまでの遅延時間
DELAY 2 FEEDBACK #	-98 ~ +98 %	ディレイ音をディレイ 2 の入力に戻す割合(マイナス:逆相)
DELAY 2 HF DAMP	200 ~ 8000 Hz、BYPASS	ディレイ 2 のディレイ音の高域成分をカットする基準局波数(BYPASS:カットしない)
PAN #	L64 ~ 63R	ディレイ音の定位
EQ GAIN LOW	-15 ~ +15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15 ~ +15 dB	高域の増幅/減衰量
BALANCE #	D100:0W ~ D0:100W	原音(D)とディレイ音(W)との音量バランス
OUTPUT LEVEL	0~127	出力音量

46: MODULATION DELAY

(モジュレーション・ディレイ)

ディレイ音に揺れが加えられます。

Feedback Mode が NORMAL の場合

Feedback Mode が CROSS の場合

パラメーター	設定値	説明
TIME LEFT	0~1300 msec、音符	原音が鳴ってから左右のディレイ音が鳴るまでの遅延時間
TIME RIGHT
FEEDBACK #	-98~+98%	ディレイ音を入力に戻す割合(マイナス:逆相)
MODE	NORMAL、CROSS	ディレイ音を戻す入力先(アルゴリズム図参照)
HF DAMP	200~8000 Hz、BYPASS	入力に戻すディレイ音の高域成分をカットする基準周波数(BYPASS:カットしない)
RATE #	0.05~10.00Hz、音符	モジュレーションの周期
DEPTH	0~127	モジュレーションの深さ
PHASE	0~180 deg	モジュレーションの広がり
EQ GAIN LOW	-15~+15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15~+15 dB	高域の増幅/減衰量
BALANCE #	D100:0W~D0:100W	原音(D)とディレイ音(W)の音量バランス
OUTPUT LEVEL	0~127	出力音量

47: 3TAP PAN DELAY

(3 タップ・パン・ディレイ)

中央、左、右の3方向にディレイ音が鳴らせます。

パラメーター	設定値	説明
TIME LEFT/CENTER/RIGHT	0~2600 msec、音符	原音が鳴ってから左/中央/右のディレイ音が鳴るまでの遅延時間
CENTERFEEDBACK #	-98~+98%	ディレイ音を入力に戻す割合(マイナス:逆相)
HF DAMP	200~8000 Hz、BYPASS	入力に戻すディレイ音の高域成分をカットする基準周波数(BYPASS:カットしない)
LEVEL LEFT/CENTER/RIGHT	0~127	左/中央/右のディレイ音の音量
EQ GAIN LOW	-15~+15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15~+15 dB	高域の増幅/減衰量
BALANCE #	D100:0W~D0:100W	原音(D)とディレイ音(W)の音量バランス
OUTPUT LEVEL	0~127	出力音量

48: 4TAP PAN DELAY

(4タップ・パン・ディレイ)

4つのディレイ音を鳴らせます。

各ディレイ音の定位

パラメーター	設定値	説明
TIME 1~4	0~2600 msec、音符	原音が鳴ってから、ディレイ 1~4 の音が鳴るまでの遅延時間
LEVEL 1~4	0~127	ディレイ 1~4 の音量
DELAY 1 FEEDBACK #	-98~+98%	ディレイ音を入力に戻す割合(マイナス:逆相)
DELAY 1 HF DAMP	200~8000 Hz、BYPASS	入力に戻すディレイ音の高域成分をカットする基準周波数(BYPASS:カットしない)
EQ GAIN LOW	-15~+15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15~+15 dB	高域の増幅/減衰量
BALANCE #	D100:0W~D0:100W	原音(D)とディレイ音(W)の音量バランス
OUTPUT LEVEL	0~127	出力音量

49: MULTI TAP DELAY

(マルチ・タップ・ディレイ)

4 つのディレイ音を鳴らせます。ディレイ・タイムは指定のテンポに対する音符の長さで設定することもできます。また、各ディレイ音の定位やレベルを設定することができます。

パラメーター	設定値	説明
TIME 1~4	0~2600 msec、音符	原音が鳴ってからディレイ 1~4の音が鳴るまでの遅延時間
LEVEL 1~4	0~127	ディレイ 1~4 の音量
DELAY 1 FEEDBACK #	-98~+98%	ディレイ音を入力に戻す割合(マイナス:逆相)
DELAY 1 HF DAMP	200~8000 Hz、 BYPASS	入力に戻すディレイ音の高域成分をカットする基準周波数(BYPASS:カットしない)
PAN 1~4	L64~63R	ディレイ 1~4 の定位
EQ GAIN LOW	-15~+15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15~+15 dB	高域の増幅/減衰量
BALANCE #	D100:0W~D0:100W	原音(D)とエフェクト音(W)の音量バランス
OUTPUT LEVEL	0~127	出力音量

50: REVERSE DELAY

(リバース・ディレイ)

入力された音のリバース音をディレイ音として付加するリバース・ディレイです。リバース・ディレイの直後にはタップ・ディレイが接続されています。

パラメーター 設定値	説明
REV DELAY TIME	0 ~ 1300 msec、音符	リバース・ディレイに音が入力されてからディレイ音が鳴るまでの遅延時間
REV DELAY FEEDBACK #	-98 ~ +98 %	ディレイ音をリバース・ディレイの入力に戻す割合(マイナス:逆相)
REV DELAY HF DAMP	200 ~ 8000 Hz、BYPASS	リバース・ディレイ音の高域成分をカットする基準周波数(BYPASS:カットしない)
REV DELAY THRESHOLD	0 ~ 127	リバース・ディレイがかかり始める音量
REV DELAY LEVEL	0 ~ 127	リバース・ディレイ音の音量
REV DELAY PAN	L64 ~ 63R リバース・ディレイ音の定位
TAP DELAY TIME 1 ~ 3	0 ~ 1300 msec、音符	タップ・ディレイに音が入力されてからディレイ音が鳴るまでの遅延時間
DELAY 3 FEEDBACK #	-98 ~ +98 %	ディレイ音をタップ・ディレイの入力に戻す割合(マイナス:逆相)
TAP DELAY HF DAMP	200 ~ 8000 Hz、BYPASS	タップ・ディレイ音の高域成分をカットする基準周波数(BYPASS:カットしない)
TAP DELAY PAN 1 ~ 2	L64 ~ 63R	タップ・ディレイ音の定位
TAP DELAY LEVEL 1 ~ 2	0 ~ 127	タップ・ディレイ音の音量
EQ GAIN LOW	-15 ~ +15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15 ~ +15 dB	高域の増幅/減衰量
BALANCE #	D100:0W ~ D0:100W	原音(D)とディレイ音(W)との音量バランス
OUTPUT LEVEL	0 ~ 127	出力音量

51: SHUFFLE DELAY

(シャッフル・ディレイ)

ディレイ音をシャッフルさせることができ、スイング感のある弾むようなディレイ効果が得られます。

パラメーター 設定値	説明
TIME #	0~2600 msec、音符	原音が鳴ってからディレイ音が鳴るまでの遅延時間
SHUFFLE RATE #	0~100	ディレイ A の遅延時間に対するディレイ B の遅延時間の割合100 で同じ長さです。
ACCELERATION	0~15	ディレイ・タイムを変化させたとき、現在のディレイ・タイムから指定のディレイ・タイムに達するまでの速さ
FEEDBACK #	-98~+98%	ディレイ音を入力に戻す割合(マイナス:逆相)
HF DAMP	200~8000 Hz、BYPASS	入力に戻すディレイ音の高域成分をカットする基準局波数(BYPASS:カットしない)
PAN A/B	L64~63R	ディレイ A/B の定位
LEVEL A/B	0~127	ディレイ A/B の音量
EQ GAIN LOW	-15~+15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15~+15 dB	高域の増幅/減衰量
BALANCE #	D100:0W ~D0:100W	原音(D)とエフェクト音(W)の音量バランス
OUTPUT LEVEL	0~127	出力音量

52:3D DELAY

(3D ディレイ)

ディレイ音に 3D 効果（立体感）がかかります。ディレイ音が 90 度左と 90 度右に定位します。

パラメーター 設定値	説明
TIME LEFT	0~2600 msec、音符	原音が鳴ってから左/中央/右のディレイ音が鳴るまでの遅延時間
TIME CENTER
TIME RIGHT
CENTER FEEDBACK #	-98~+98%	ディレイ音を入力に戻す割合(マイナス:逆相)
HF DAMP	200~8000 Hz、BYPASS	入力に戻すディレイ音の、高域成分をカットする基準周波数(BYPASS:カットしない)
LEVEL LEFT	0~127	左/中央/右のディレイ音の音量
LEVEL CENTER
LEVEL RIGHT
EQ GAIN LOW	-15~+15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15~+15 dB	高域の増幅/減衰量
BALANCE #	D100:0W~D0:100W	原音(D)とエフェクト音(W)の音量バランス
OUTPUT MODE	SPEAKER、PHONES	OUTPUT から出力させる音を再生する方法SPEAKER:スピーカーPHONES:ヘッドホンそれぞれに最適な3D効果が得られます。
OUTPUT LEVEL	0~127	出力音量

53: TIME CTRL DELAY

(タイム・コントロール・ディレイ)

ディレイ・タイムを滑らかに変化させることができるディレイです。

パラメーター 設定値	説明
TIME #	0~1300 msec、音符	原音が鳴ってからディレイ音が鳴るまでの遅延時間
ACCELERATION	0~15	ディレイ・タイムを変化させたとき、現在のディレイ・タイムから指定のディレイ・タイムに達するまでの速さ。ディレイ・タイムと同時にピッチ変化の速さも変わります。
FEEDBACK #	-98~+98%	ディレイ音を入力に戻す割合(マイナス:逆相)
HF DAMP	200~8000 Hz、BYPASS	入力に戻すディレイ音の高域成分をカットする基準周波数(BYPASS:カットしない)
EQ GAIN LOW	-15~+15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15~+15 dB	高域の増幅/減衰量
BALANCE #	D100:0W~D0:100W	原音(D)とディレイ音(W)の音量バランス
OUTPUT LEVEL	0~127	出力音量

54: LONG TIME CTRL DELAY

(ロング・タイム・コントロール・ディレイ)

ディレイ・タイムを滑らかに変化させることができるディレイで、長いディレイ・タイムが得られます。

パラメーター	設定値	説明
TIME #	0~2600 msec、音符	原音が鳴ってからディレイ音が鳴るまでの遅延時間
ACCELERATION	0~15	ディレイ・タイムを変化させたとき、現在のディレイ・タイムから指定のディレイ・タイムに達するまでの速さディレイ・タイムと同時にピッチ変化の速さも変わります。
FEEDBACK #	-98~+98%	ディレイ音を入力に戻す割合(マイナス:逆相)
HF DAMP	200~8000 Hz、BYPASS	入力に戻すディレイ音の高域成分をカットする基準周波数(BYPASS:カットしない)
PAN #	L64~63R	ディレイ音の定位
EQ GAIN LOW	-15~+15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15~+15 dB	高域の増幅/減衰量
BALANCE #	D100:0W~D0:100W	原音(D)とディレイ音(W)の音量バランス
OUTPUT LEVEL	0~127	出力音量

55: TAPE ECHO

(テープ・エコー)

リアルなテープ・ディレイ・サウンドが得られる、バーチャル・テープ・エコーです。ローランド RE-201 スペース・エコーの、テープ・エコー部のシミュレートです。

パラメーター	設定値	説明
MODE	S、M、L、S+M、S+L、M+L、S+M+L	使用する再生ヘッドの組み合わせ 遅れ時間の異なる3個のヘッドの中から選びます。S:ショートM:ミドルL:ロング
REPEAT RATE #	0~127	テープ・スピード値を大きくすると、ディレイ音の間隔が短くなります。
INTENSITY #	0~127	ディレイ音の繰り返し量
BASS	-15~+15 dB	エコー音の低域の増幅/減衰量
TREBLE	-15~+15 dB	エコー音の高域の増幅/減衰量
HEAD PAN S	L64~63R	ショート/ミドル/ロングの再生ヘッドごとの定位
HEAD PAN M
HEAD PAN L
DISTORTION	0~5	テープ独特の歪みを付加する量測定器で測るとわかるような微妙な音色変化を再現します。値を大きくすると、歪みが深くなります。
WOW/FLUTTER RATE	0~127	ワウ・フラッター(テープの劣化や回転ムラによる、複雑なピッチの揺れ)の速さ
WOW/FLUTTER DEPTH	0~127	ワウ・フラッターの深さ
ECHO LEVEL #	0~127	エコー音の音量
DIRECT LEVEL #	0~127	原当の音量
OUTPUT LEVEL	0~127	出力音量

56: LOFI NOISE

(ローファイ・ノイズ)

ローファイ効果に加えて、ホワイト・ノイズ、ディスク・ノイズなどのノイズを発生させます。

パラメーター	設定値	説明
LOFI TYPE	1~9	音質を粗くします。値が大きいほど音質が粗くなります。
POST FILTER TYPE	OFF、LPF、HPF	LoFi を通った後のフィルターの種類OFF:フィルター未使用LPF:高域をカットHPF:低域をカット
POST FILTER CUTOFF	200~8000 Hz	フィルターで特定の周波数をカットするときの基準周波数
W/P NOISE TYPE	WHITE、PINK	ホワイト・ノイズとピンク・ノイズの切り替え
W/P NOISE LPF	200~8000 Hz、BYPASS	ホワイト/ピンク・ノイズにかけるロー・パス・フィルターの基準周波数(BYPASS:カットしない)
W/P NOISE LEVEL #	0~127	ホワイト/ピンク・ノイズの音量
DISC NOISE TYPE	LP、EP、SP、RND	レコード・ノイズの種類タイプによってノイズの出る頻度が変わります。
DISC NOISE LPF	200~8000 Hz、BYPASS	レコード・ノイズにかけるロー・パス・フィルターの基準周波数(BYPASS:カットしない)
DISC NOISE LEVEL #	0~127	レコード・ノイズの音量
HUM TYPE	50Hz、60Hz	ハム・ノイズの周波数
HUM LPF	200~8000 Hz、BYPASS	ハム・ノイズにかけるロー・パス・フィルターの基準周波数(BYPASS:カットしない)
HUM LEVEL #	0~127	ハム・ノイズの音量
EQ GAIN LOW	-15~+15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15~+15 dB	高域の増幅/減衰量
BALANCE #	D100:0W~D0:100W	原音(D)とエフェクト音(W)の音量バランス
OUTPUT LEVEL	0~127	出力音量

57: LOFI COMPRESS

(ローファイ・コンプレス)

音質を荒くします。

パラメーター	設定値	説明
LOFI TYPE	1~9	音質を粗くします。値が大きいほど音質が粗くなります。
PRE FILTER TYPE	1~6	LoFi を通る前のフィルターの種類1: Compressor オフ2~6: Compressor オン
POST FILTER TYPE	OFF、LPF、HPF	LoFi を通った後のフィルターの種類OFF: フィルター未使用LPF: 高域をカットHPF: 低域をカット
POST FILTER CUTOFF	200~8000 Hz	Post Filter の基準周波数
EQ GAIN LOW	-15~+15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15~+15 dB	高域の増幅/減衰量
BALANCE #	D100:0W ~D0:100W	原音(D)とエフェクト音(W)の音量バランス.
OUTPUT LEVEL #	0~127	出力音量

58: LOFI RADIO (ローファイ・ラジオ)

ローファイ効果に加えて、ラジオ・ノイズを発生させます。

パラメーター 設定値 説明

LOFI TYPE	1~9	音質を粗くします。値が大きいほど音質が粗くなります。
POST FILTER TYPE	OFF、LPF、HPF	LoFi を通った後のフィルターの種類OFF:フィルター未使用LPF:高域をカットHPF:低域をカット
POST FILTER CUTOFF	200~8000 Hz	Post Filter の基準周波数
RADIO NOISE DETUNE #	0~127	ラジオのチューニングのノイズをシミュレートします。値が大きくなるほどチューニングがずれます。
RADIO NOISE LEVEL #	0~127	ラジオ・ノイズの音量
EQ GAIN LOW	-15~+15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15~+15 dB	高域の増幅/減衰量
BALANCE #	D100:0W~D0:100W	原音(D)とエフェクト音(W)の音量バランス
OUTPUT LEVEL	0~127	出力音量

59: TELEPHONE (テレフォン)

電話機を通じて聴こえるような、こもった音が得られます。

パラメーター 設定値 説明

VOICE QUALITY#	0~15	通話音の音質
TREBLE	-15~+15 dB	通話音の高域
BALANCE #	D100:0W ~D0:100W	原音(D)とエフェクト音(W)の音量バランス
OUTPUT LEVEL	0~127	出力音量

60: PHONOGRAPH (フォノグラフ)

レコード・プレーヤーでアナログ・レコード盤を鳴らしているような音を再現します。レコード独特のさまざまな雑音や、古いターンテーブルの回転ムラまで表現できます。

パラメーター 設定値 説明

SIGNAL DISTORTION	0~127	歪み貝合
FREQUENCY RANGE	0~127	再生システムの周波数特性値を小さくすると、周波数特性の悪い、古いシステムの雰囲気になります。
DISC TYPE	LP、EP、SP	ターンテーブルの回転速度Scratch Noise の周期に影響します。
NOISE LEVEL SCRATCH	0~127	レコード盤の傷による雑音の音量
NOISE LEVEL DUST	0~127	レコード盤の埃による雑音の音量
NOISE LEVEL HISS	0~127	サーッという連続した雑音の音量
NOISE LEVEL TOTAL	0~127	全体の雑音量
WOW	0~127	長い周期の回転ムラの度合い
FLUTTER	0~127	短い周期の回転ムラの度合い
WOW/FLUTTER RANDOM	0~127	周期の定まらない回転ムラの度合い
WOW/FLUTTER TOTAL #	0~127	全体の回転ムラの量
BALANCE #	D100:0W ~D0:100W	原音(D)とエフェクト音(W)の音量バランス
OUTPUT LEVEL	0~127	出力音量

61: PITCH SHIFTER

(ピッチ・シフター)

ステレオ仕様のピッチ・シフターです。

パラメーター 設定値 説明

COARSE #1	-24 ~ +12 semi	ピッチ・シフト量(半音単位)
FINE #1	-100 ~ +100 cent	ピッチ・シフト量(2 セント単位)
DELAY TIME	0 ~ 1300 msec、音符	原音が鳴ってからピッチ・シフト音が鳴るまでの遅延時間
FEEDBACK #	-98 ~ +98 %	ピッチ・シフト音を入力に戻す割合(マイナス:逆相)
EQ GAIN LOW	-15 ~ +15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15 ~ +15 dB	高域の増幅/減衰量
BALANCE #	D100:0W ~ D0:100W	原音(D)とピッチ・シフト音(W)の音量バランス
OUTPUT LEVEL	0 ~ 127	出力音量

原音のピッチをずらします。ピッチをずらした2つの音を原音に重ねて鳴らすことができます。

パラメーター 設定値 説明

PITCH1 COARSE #1	-24 ~ +12 semi	ピッチ・シフト 1 のピッチ・シフト量(半音単位)
PITCH1 FINE #1	-100 ~ +100 cent	ピッチ・シフト 1 のピッチ・シフト量(2 セント単位)
PITCH1 DELAY	0 ~ 1300 msec、音符	原音が鳴ってからピッチ・シフト 1 の音が鳴るまでの遅延時間
PITCH1 FEEDBACK #	-98 ~ +98 %	ピッチ・シフト音を入力に戻す割合(マイナス:逆相)
PITCH1 LEVEL	0 ~ 127	ピッチ・シフト 1 の音量
PITCH1 PAN #	L64 ~ 63R	ピッチ・シフト 1 の音の定位
PITCH2 COARSE #2	24 ~ +12 semi	ピッチ・シフト 2 の設定設定項目はピッチ・シフト 1と同じです。
PITCH2 FINE #2	-100 ~ +100 cent
PITCH2 DELAY	0 ~ 1300 msec、音符
PITCH2 FEEDBACK #	-98 ~ +98 %
PITCH2 LEVEL	0 ~ 127
PITCH2 PAN #	L64 ~ 63R
EQ GAIN LOW	-15 ~ +15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15 ~ +15 dB	高域の増幅/減衰量
BALANCE #	D100:0W ~ D0:100W	原音(D)とピッチ・シフト音(W)の音量バランス
OUTPUT LEVEL	0 ~ 127	出力音量

ピッチ・シフト音のシフト量を 16 ステップのシーケンスに従って変化させるピッチ・シフターです。

パラメーター 設定値	説明
RATE #	0.05 ~ 10.0 Hz、音符	16 ステップのシーケンスを繰り返す周期
ATTACK #	0 ~ 127	ピッチ・シフト量がステップ周で変化する速さ
GATE TIME #	0 ~ 127	各ステップでのピッチ・シフト音の発音時間
FINE	-100 ~ +100 cent	各ステップで共通のピッチ・シフト量(2 セント単位)
DELAY TIME	0 ~ 1300 msec、音符	原音が鳴ってからピッチ・シフト音が鳴るまでの遅延時間
FEEDBACK #	-98 ~ +98 %	ピッチ・シフト音を入力に戻す割合(マイナス:逆相)
STEP 1-16	-24 ~ +12 semi	各ステップにおけるピッチ・シフト量(半音単位)
EQ GAIN LOW	-15 ~ +15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15 ~ +15 dB	高域の増幅/減衰量
BALANCE #	D100:0W ~ D0:100W	原音(D)とピッチ・シフト音(W)との音量バランス
OUTPUT LEVEL	0 ~ 127	出力音量

メモ

マルチエフェクト・コントロールを使って、ステップのシーケンスを先頭から再開させることができます（P.37）。

64: REVERB

(リバーブ)

原音に残響を加え、空間の広さなどをシミュレートします。

パラメーター 設定値	説明
TYPE	ROOM1、ROOM2、STAGE1、STAGE2、HALL1、HALL2	リバープの種類ROOM1:余顔が短く高密度ROOM2:余顔が短く低密度STAGE1:後部残響音多めSTAGE2:初期反射強めHALL1:澄んだ響きHALL2:豊かな響き
PRE DELAY	0.0~100 msec	原音が鳴ってからリバープ音が鳴るまでの遅延時間
TIME #	0~127	リバープ音の余顔の長さ
HF DAMP	200~8000 Hz、BYPASS	リバープ音の高域成分をカットする局波数周波数を低くするほどやわらかなリバープ音になります(BYPASS:カットしない)。
EQ GAIN LOW	-15~+15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15~+15 dB	高域の増幅/減衰量
BALANCE #	D100:0W~D0:100W	原音(D)とリバープ音(W)の音量バランス
OUTPUT LEVEL	0~127	出力音量

65: GATED REVERB

(ゲート・リバーブ)

リバーブ音を途中でカットするリバーブです。

パラメーター 設定値 説明

TYPE	NORMAL、REVERSE、SWEEP1、SWEEP2	リバーブの種類NORMAL:通常のゲート・リバーブREVERSE:音量が次第に増大するリバーブSWEEP1:リバーブ音が右から左へ移動SWEEP2:リバーブ音が左から右へ移動
PRE DELAY	0.0~100 msec	原音が鳴ってからリバーブ音が鳴るまでの遅延時間
GATE TIME	5~500 msec	リバーブ音の余韻の長さ
EQ GAIN LOW	-15~+15 dB	低域の増幅/減衰量
EQ GAIN HIGH	-15~+15 dB	高域の増幅/減衰量
BALANCE #	D100:0W~D0:100W	原音(D)とリバーブ音(W)の音量バランス
OUTPUT LEVEL #	0~127	出力音量

66: OVERDRIVE → CHORUS

(オーバードライブ→コーラス)

パラメーター	設定値 説明
OVERDRIVE DRIVE #	0~127	歪み具合音量も変化します。
OVERDRIVE PAN #	L64~63R	歪ませた音の定位
CHORUS RATE #	0.05~10.00Hz、音符	揺れの周期
CHORUS DEPTH	0~127	揺れの深さ
CHORUS PRE DELAY	0.0~100 msec	原音が鳴ってからコーラス音が鳴るまでの遅延時間
CHORUS BALANCE #	D100:0W ~D0:100W	コーラスを通した音(W)と通さない音(D)の音量バランス
OUTPUT LEVEL	0~127	出力音量

67: OVERDRIVE → FLANGER

(オーバードライブ→フランジャー)

パラメーター	設定値 説明
OVERDRIVE DRIVE #	0~127	歪み具合音量も変化します。
OVERDRIVE PAN #	L64~63R	歪ませた当の定位
FLANGER RATE #	0.05~10.00Hz、音符	揺れの周期
FLANGER DEPTH	0~127	揺れの深さ
FLANGER FEEDBACK #	-98~+98%	フランジャー音を入力に戻す割合(マイナス:逆相)
FLANGER PRE DELAY	0.0~100 msec	原音が鳴ってからフランジャー音が鳴るまでの遅延時間
FLANGER BALANCE #	D100:0W~D0:100W	フランジャーを通した音(W)と通さない音(D)の音量バランス
OUTPUT LEVEL	0~127	出力音量

68: OVERDRIVE → DELAY

(オーバードライブ→ディレイ)

パラメーター	設定値 説明
OVERDRIVE DRIVE #	0~127	歪み具合音量も変化します。
OVERDRIVE PAN #	L64~63R	歪ませた音の定位
DELAY TIME	0~2600 msec、音符	原音が鳴ってからディレイ音が鳴るまでの遅延時間
DELAY FEEDBACK #	98~+98%	ディレイ音を入力に戻す割合(マイナス:逆相)
DELAY HF DAMP	200~8000 Hz、BYPASS	入力に戻すディレイ音の、高域成分をカットする周波数(BYPASS:カットしない)
DELAY BALANCE #	D100:0W~D0:100W	ディレイを通した音(W)と通さない音(D)の音量バランス
OUTPUT LEVEL	0~127	出力音量

69: DISTORTION → CHORUS

(ディストーション→コーラス)

設定項目は「66 : OVERDRIVE → CHORUS」とほぼ同じで、以下の2箇所だけ異なります。

設定項目は「67: OVERDRIVE → FLANGER」とほぼ同じで、以下の2箇所だけ異なります。

設定項目は「68 : OVERDRIVE → DELAY」とほぼ同じで、以下の2箇所だけ異なります。

パラメーター	設定値	説明
ENHANCER SENS #	0~127	エンハンサーのかかり貝合
ENHANCER MIX #	0~127	生成された倍音の音量
CHORUS RATE #	0.05~10.00Hz、音符	揺れの周期
CHORUS DEPTH	0~127	拙れの深さ
CHORUS PRE DELAY	0.0~100 msec	原音が鳴ってからコーラス音が鳴るまでの遅延時間
CHORUS BALANCE #	D100:0W ~D0:100W	コーラスを通した音(W)と通さない音(D)の音量バランス
OUTPUT LEVEL	0~127	出力音量

73: ENHANCER → FLANGER

(エンハンサー→フランジャー)

パラメーター	設定値	説明
ENHANCER SENS #	0~127	エンハンサーのかかり具合
ENHANCER MIX #	0~127	生成された倍音の音量
FLANGER RATE #	0.05~10.00 Hz、音符	揺れの周期
FLANGER DEPTH	0~127	揺れの深さ
FLANGER FEEDBACK #	-98~+98%	フランジャー音を入力に戻す割合(マイナス:逆相)
FLANGER PRE DELAY	0.0~100 msec	原音が鳴ってからフランジャー音が鳴るまでの遅延時間
FLANGER BALANCE #	D100:0W~D0:100W	フランジャーを通した音(W)と通さない音(D)の音量バランス
OUTPUT LEVEL	0~127	出力音量

74: ENHANCER → DELAY

(エンハンサー→ディレイ)
    subgraph_Input_L["In"]
        A1["Enhancer"] --> B1["Mix"]
        B1 --> C1["+"]
        C1 --> D1["Balance D"]
        D1 --> E1["L out"]
    end
    subgraph_Input_R["In"]
        A2["Enhancer"] --> B2["Mix"]
        B2 --> C2["+"]
        C2 --> D2["Balance D"]
        D2 --> E2["R out"]
    end
    C1 --> F["Delay"]
    C2 --> F
    F --> G["Feedback"]
    G --> H["Balance W"]
    H --> I["+"]
    I --> J["L out"]

パラメーター 設定値 説明

ENHANCER SENS #	0~127	エンハンサーのかかり具合
ENHANCER MIX #	0~127	生成された倍音の音量
DELAY TIME	0~2600 msec、音符	原音が鳴ってからディレイ音が鳴るまでの遅延時間
DELAY FEEDBACK #	-98~+98%	ディレイ音を入力に戻す割合(マイナス:逆相)
DELAY HF DAMP	200~8000 Hz、BYPASS	入力に戻すディレイ音の、高域成分をカットする周波数(BYPASS:カットしない)
DELAY BALANCE #	D100:0W~D0:100W	ディレイを通した音(W)と通さない音(D)の音量バランス
OUTPUT LEVEL	0~127	出力音量

75: CHORUS → DELAY

(コーラス→ディレイ)

パラメーター 設定値 説明

CHORUS RATE #	0.05 ~ 10.00Hz、音符	揺れの周期
CHORUS DEPTH	0 ~ 127	揺れの深さ
CHORUS PRE DELAY	0.0 ~ 100 msec	原音が鳴ってからコーラス音が鳴るまでの遅延時間
CHORUS BALANCE #	D100:0W ~ D0:100W	原音(D)とコーラス音(W)の音量バランス
DELAY TIME	0 ~ 2600 msec、音符	原音が鳴ってからディレイ音が鳴るまでの遅延時間
DELAY FEEDBACK #	-98 ~ +98 %	ディレイ音を入力に戻す割合(マイナス:逆相)
DELAY HF DAMP	200 ~ 8000 Hz、BYPASS	入力に戻すディレイ音の、高域成分をカットする周波数(BYPASS:カットしない)
DELAY BALANCE #	D100:0W ~ D0:100W	ディレイを通した音(W)と通さない音(D)の音量バランス
OUTPUT LEVEL	0 ~ 127	出力音量

76: FLANGER → DELAY

(フランジャー→ディレイ)

パラメーター 設定値 説明

FLANGER RATE #	0.05 ~ 10.00Hz、音符	揺れの周期
FLANGER DEPTH	0 ~ 127	揺れの深さ
FLANGER FEEDBACK #	-98 ~ +98 %	フランジャー音を入力に戻す割合(マイナス:逆相)
FLANGER PRE DELAY	0.0 ~ 100 msec	原音が鳴ってからフランジャー音が鳴るまでの遅延時間
FLANGER BALANCE #	D100:0W ~D0:100W	原音(D)とフランジャー音(W)の音量バランス
DELAY TIME	0 ~ 2600 msec、音符	原音が鳴ってからディレイ音が鳴るまでの遅延時間
DELAY FEEDBACK #	-98 ~ +98 %	ディレイ音を入力に戻す割合(マイナス:逆相)
DELAY HF DAMP	200 ~ 8000 Hz、BYPASS	入力に戻すディレイ音の、高域成分をカットする周波数(BYPASS:カットしない)
DELAY BALANCE #	D100:0W ~D0:100W	ディレイを通した音(W)と通さない音(D)の音量バランス
OUTPUT LEVEL	0 ~ 127	出力音量

77: CHORUS → FLANGER

(コーラス→フランジャー)

パラメーター 設定値 説明

CHORUS RATE #	0.05 ~ 10.00Hz、音符	コーラス音の揺れの周期
CHORUS DEPTH	0 ~ 127 コーラス音の揺れの深さ
CHORUS PRE DELAY	0.0 ~ 100 msec	原音が鳴ってからコーラス音が鳴るまでの遅延時間
CHORUS BALANCE #	D100:0W ~D0:100W	原音(D)とコーラス音(W)の音量バランス
FLANGER RATE #	0.05 ~ 10.00Hz、音符	フランジャー音の揺れの周期
FLANGER DEPTH	0 ~ 127 フランジャー音の揺れの深さ
FLANGER FEEDBACK #	-98 ~ +98 %	フランジャー音を入力に戻す割合(マイナス:逆相)
FLANGER PRE DELAY	0.0 ~ 100 msec	原音が鳴ってからフランジャー音が鳴るまでの遅延時間
FLANGER BALANCE #	D100:0W ~D0:100W	フランジャーを通した音(W)と通さない音(D)の音量バランス
OUTPUT LEVEL	0 ~ 127	出力音量

78: SYMPATHETIC RESONANCE

(シンパセティック・レゾナンス)

アコースティック・ピアノでは、ダンパー・ペダルを踏んだときに、弾いた鍵盤の音が他の弦に共鳴して、豊かな響きと広がりが加わります。この共鳴音（シンパセティック・レゾナンス）をシミュレートしています。

パラメーター 設定値 説明

RESONANCE DEPTH #	0~127	効果の深さ
RESONANCE DAMPER #	0~127	ダンパーパダルの踏み込み量(レゾナンス音を制御します)
RESONANCE PRE LPF	16~15000 Hz、 BYPASS	入力音の高域成分をカットするフィルターの基準周波数(BYPASS:カットしない)
RESONANCE PRE HPF	BYPASS、16~15000 Hz	入力音の低域成分をカットするフィルターの基準周波数(BYPASS:カットしない)
RESONANCE PEAKING FREQ	200~8000 Hz	入力音の特定の周波数帯を増減するフィルターの基準周波数
RESONANCE PEAKING Q	0.5、1.0、2.0、4.0、8.0	Peaking Gain で増幅/減衰する周波数帯の幅(値が大きいほど帰は狭くなります)
RESONANCE PEAKING GAIN	-15~+15 dB	入力音の特定の周波数帯を増減するフィルターの増幅/減衰量
RESONANCE HF DAMP	16~15000 Hz、 BYPASS	レゾナンス音の高域成分をカットする基準周波数(BYPASS:カットしない)
RESONANCE LF DAMP	BYPASS、16~15000 Hz	レゾナンス音の低域成分をカットする基準周波数(BYPASS:カットしない)
RESONANCE LID	1~6	グランドピアノの大屋根の開き具合による音の変化を再現
LOW FREQ	200、400 Hz	EQ の低域の基準周波数
LOW GAIN	-15~+15 dB	EQ の低域の増幅/減衰量
MID FREQ	200~8000 Hz	EQ の中域の基準周波数
MID GAIN	-15~+15 dB	EQ の中域の増幅/減衰量
MID Q	0.5、1.0、2.0、4.0、8.0	EQ の中域の幅(値が大きいほど帰は狭くなります)
HIGH FREQ	2000、4000、8000 Hz	EQ の高域の基準周波数
HIGH GAIN	-15~+15 dB	EQ の高域の増幅/減衰量
OUTPUT LEVEL	0~127	出力音量

コーラス・パラメーター

リバーブ・パラメーター

SRX ELECTRIC PIANO では、コーラス部をディレイとしても使うこ リバーブまたはディレイの種類、リバーブ音の鳴らしかたなどを設定とができます。コーラスかディレイの選択、コーラス／ディレイ音します。 の鳴らしかたなどを設定します。

パラメーター 設定値 説明

CHORUS
RATE	0.05~10.00Hz、音符	コーラス音の揺れの周期
DEPTH	0~127 コーラス当の揺れの深さ
PRE DELAY	0.0~100 msec	原音が鳴ってからコーラス音が鳴るまでの遅延時間
FEEDBACK	0~127	コーラスを通した音を再びコーラスの入力に戻す量
FILTER TYPE	OFF、LPF、HPF	フィルターの種類OFF:フィルター未使用LPF:高域をカットHPF:低域をカット
CUTOFF	200~8000 Hz	フィルターで特定の周波数帯をカットするときの基準周波数
PHASE	0~180 deg	コーラス音の広がり具合

DELAY

DELAY TIME LEFT
DELAY TIME CENTER	0~1000 msec、音符	原音が鳴ってから左/中央/右のディレイ音が鳴るまでの遅延時間
DELAY TIME RIGHT
CENTER FEEDBACK	-98~+98%	ディレイ音を入力に戻す割合(マイナス:逆相)
HF DAMP	200~8000 Hz、BYPASS	入力に戻すディレイ音の、高域成分をカットする周波数(BYPASS:カットしない)
DELAY LEVEL LEFT	0~127	左/中央/右のディレイ音の音量
DELAY LEVEL CENTER
DELAY LEVEL RIGHT

GM2 CHORUS

LEVEL	0~127 コーラス音の音量
FEEDBACK	0~127 コーラス音を入力に戻す量
PRE LPF	0~7	コーラスに入力する音の、高域成分の減衰量
DELAY	0~127	原音が鳴ってからコーラス音が鳴るまでの遅延時間
RATE	0~127	揺れの周期
DEPTH	0~127	揺れの深さ
SEND LEVEL TO REVERB	0~127 コーラス音をリバープへ送る量

パラメーター 設定値 説明

REVERB
TYPE		リバーブ/ディレイの種類
	ROOM1	ROOM1:余顔が短く高密度
	ROOM2	ROOM2:余顔が短く低密度
	STAGE1	STAGE1:後部残響音多め
	STAGE2	STAGE2:初期反射強め
	HALL1	HALL1:澄んだ響き
	HALL2	HALL2:豊かな響き
	DELAY	DELAY:一般的なディレイ
	PAN-DELAY	PAN-DELAY:反射音が左右に移動するディレイ
TIME	0~127	リバーブ音の余顔の長さ(Type:ROOM1~HALL2)遅延時間(Type:DELAY、PAN-DELAY)
HF DAMP	200~8000 Hz、BYPASS	リバーブ音の高域成分をカットする基準周波数(BYPASS:カットしない)
FEEDBACK	0~127	ディレイ音を入力に戻す量(TypeがDELAYとPAN-DELAYのときのみ有効)

SRV ROOM

SRV HALLSRV PLATE
PRE DELAY	0.0~100 msec	原音が鳴ってからリバープ音が鳴るまでの遅延時間
TIME	0~127 リバープ音の余額の長さ
SIZE	1~8	部屋/ホールの大きさ
HIGH CUT	160~12500Hz、BYPASS	最終出力音の高域成分をカットする基準周波数(BYPASS:カットしない)
DENSITY	0~127 リバープ音の密度
DIFFUSION	0~127	リバープ音の密度の時間変化値が大きいほど時間が経つに従って、濃密な音になります(リバープタイムを長くしたときに効果がよくあらわれます)。
LF DAMP	50~4000 Hz	リバープ音の低域成分をカットする基準周波数
LF DAMP GAIN	-36~0 dB	LF ダンプの減衰量(0:効果なし)
HF DAMP	4000~12500Hz	リバープ音の高域成分をカットする基準周波数
HF DAMP GAIN	-36~0 dB	HF ダンプの減衰量(0:効果なし)

GM2 REVERB

LEVEL	0~127 リバープ音の音量
CHARACTER	0~7	リバープの種類0~5:リバープ系6、7:ディレイ系
PRE-LPF	0~7	リバープに入力する音の、高域成分の減衰量
TIME	0~127 リバープ音の余額の長さ
DELAY FEEDBACK	0~127	ディレイ音を入力に戻す量(Character が6、7のときのみ有効)
