使用説明書 Benly 50 (2016) Honda

・部品番号を検索いただく際は、必ず巻末の「パーツカタログニュース」も合わせてご確認ください。
・部品在庫状況・価格は、Honda正規販売店にご相談ください。

まえがき目次 1 エンジン 2 フレーム 3 部品番号索引 4 部品名索引 5

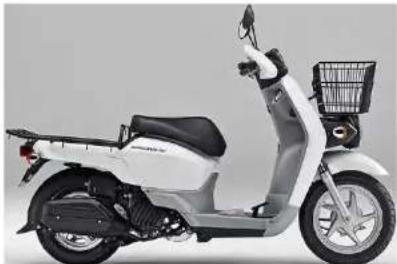

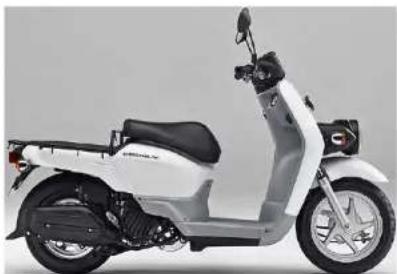

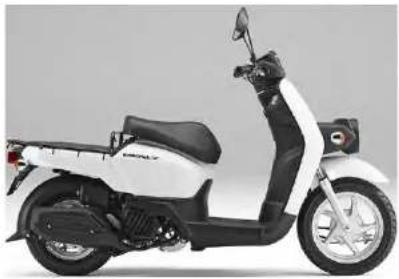

カラー写真とカラーラベルのご利用方法

●製品カタログで案内された車体色の写真が掲載されています。
●色物部品の受、発注のときにご利用ください。

・どのような車体色が売られているかひと目でわかります。

・現車がないときでも、お客様の車体色を確認するのに便利です。
・フォトNO.とまえがきの配色表を使用すれば正しい色物部品の部品番号を簡単に引くことができます。
・カラーラベルの貼付位置は、カラーラベルの貼り付け位置確認をご参照下さい。

Honda Benly 50 (2016) - カラー写真とカラーラベルのご利用方法 - 1

●カラーラベル
●配色表
シャスタホワイト (NH-138)
[フォトNO.10]

CBR400SF1 COLOR NH-138 CODE NH138H	NO.	機種名 (MODEL)		CBR400SF1
		フォトNO.		NO. 1	NO. 2	適用号機		掲載ブロック	見出番号
		主体色 (COLOR)		シャスタホワイト NH-138	シャスタホワイト NH-138
		コード (CODE)		シャスタホワイト NH-138	シャスタホワイト NH-138
		色物部品名	基本部品番号	NH138H	NH138H	初号機	終号機
	1
	2
	3
	4
	5
	6

*車体色は印刷のため実物と多少異なる場合があります。

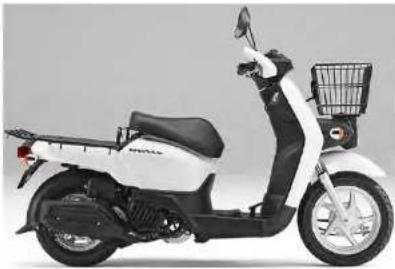

ベンリィ [MW501WHg] フレーム号機 AA05-1000001~
ロスホワイト (NH-196)[フォトINO.11]
ベンリィプロ [MW502WHg] フレーム号機 AA05-1000001~
ロスホワイト (NH-196)[フォトINO.22]
ベンリィ [MW501WHJ] フレーム号機 AA05-1100001~
ロスホワイト (NH-196)[フォト INO.38]
ベンリィプロ [MW502WHJ] フレーム号機 AA05-1100001~
ロスホワイト (NH-196)[フォト INO.48]

パーツカタログのご使用にあたって

●このパーツカタログは2017年11月1日現在で編集してあります。

・その後、補修部品の販売形態変更、削除（非販売）を行うことがございます。

・変更情報は最新のEPC (Electronic Parts Catalogue) に反映しています。

又パーツカタログニュースで案内していますので確認して下さい。

●部品注文は部品番号でご連絡下さい。

・部品注文時は、モデル、タイプ、号機、色、メーカー名、サイズを必要に応じて確認して下さい。

・イラストレーション（部品図）は部品検索の目安として記載していますので、現品と形状が異なる場合があります。

●部品の希望小売価格は、2017年1月現在の価格を記載しています。

・部品の希望小売価格は、予告なしに変更する事があります。

・部品の希望小売価格には消費税は含まれていません。

初版2015年8月1日

本田技研工業株式会社

部品情報の探し方

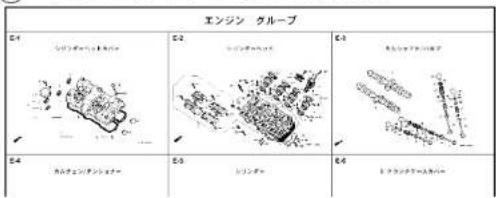

Ⓐ「イラストインデックス」から探す方法
エンジンクループ E4 エリコンディアンス E5 エリコンディアンス E6 エリコンディアンス E7 エリコンディアンス E8 エリコンディアンス

⑧「部品番号索引」から探す方法

部品番号索引
貯品番号	直見式	貯品番号	直見式	貯品番号
84000		13203-89X-751	36	10	14029-T37-613
84011-802-000	34	13204-751-751	36	10	14030-T37-613
		13207-89X-751	36	10	14037-401-613
		13227-89X-751	36	10	14032-T37-613
06000		14000		14000
56405-89X-PO6	74	3			14034-T37-613
56405-89X-PO6	74	3			14035-T37-613
56410-89X-890	63	4			14037-T37-613
56410-89X-890	63	4			14037-T37-613
56450-116-462	59	2			14039-T37-613
56451-116-462	59	2			14039-T37-613
56452-443-462	62	2			14046-T37-613
56452-443-462	62	2			14046-T37-613
56453-80E-PO6	59	2			14042-T37-613
		2			14042-T37-613
		2			14042-T37-613
		2			14042-T37-613
		2			14042-T37-613
		2			14042-T37-613
	11000

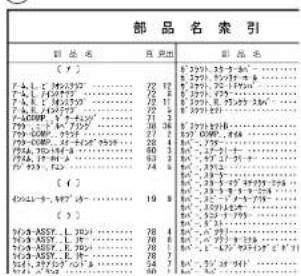

©「部品名索引」から探す方法

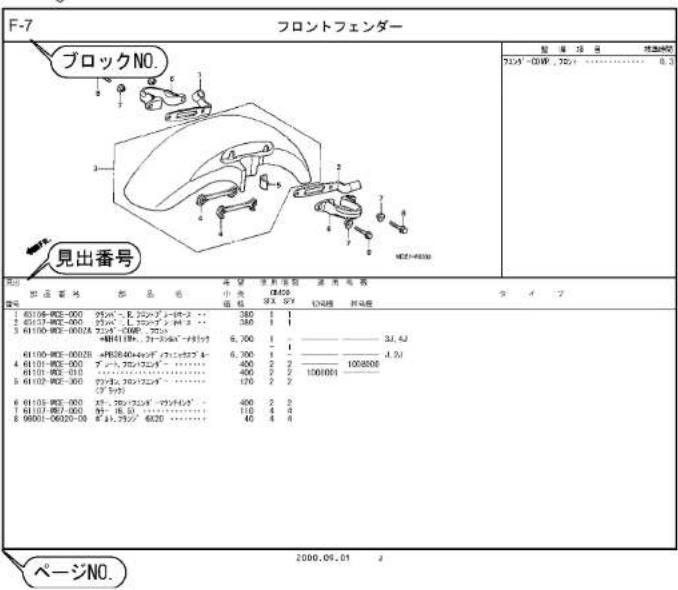

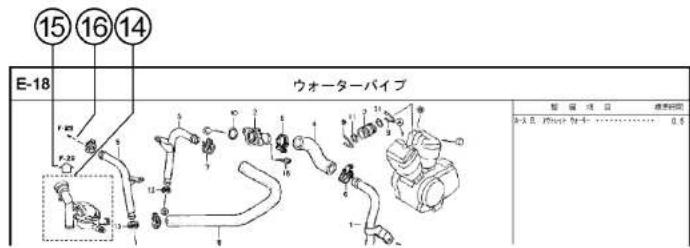

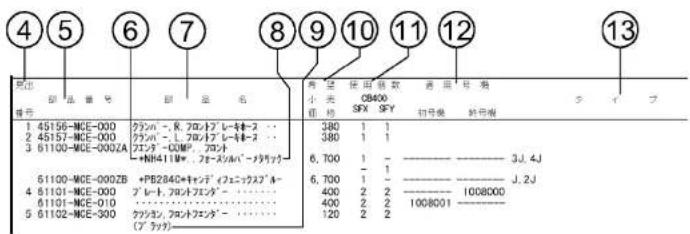

パーツカタログの構成

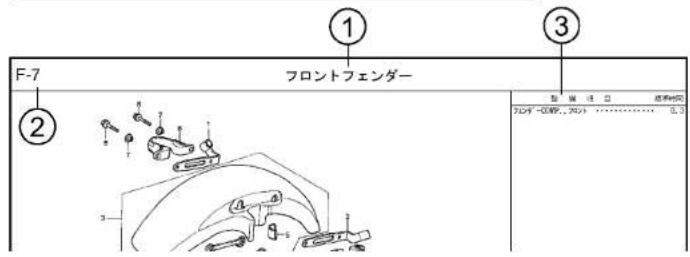

F-7 フロントフェンダー ① ② ③ 型値注口速度/时间レンダ -0.5MP, 2.5MP 0.0

①ブロックタイトル ②ブロックNO.
③整備項目／標準時間－標準整備時間
④見出番号

・本文の見出し番号に（）が付いているものは、前ページより同じ見出し番号が続いていることを示します。

⑤部品番号 ⑥hinda色記号部品名品色名称

⑨注記

・特記事項を部品名欄に（）で表示しています。

⑩希望小壳価格

・ジカ市場状況等により変動するメーカー希望小売価格。

・オープンメーカー希望小売価格が存在せず、各小売店が独自に決定する小売価。オープン価格。

⑪ 使用個数

・使用個数に（）。（がつけられている部品はオプショナル部品です。
・使用個数に “N” と表示されている部品は必要に応じて選択して使用する部品です。
・使用個数は各ブロック内に使用されている数を示します。

⑫適用号機

⑬タイプ

・タイプ欄が無記入のものは、すべてのタイプに共通使用されます。

⑭

・内の部品は、他のブロックで案内されています。

⑮

はで囲まれている掲載ブロックNo.を表示しています。

⑯

・←は該当部品の接続先ブロックNo.を表示しています。

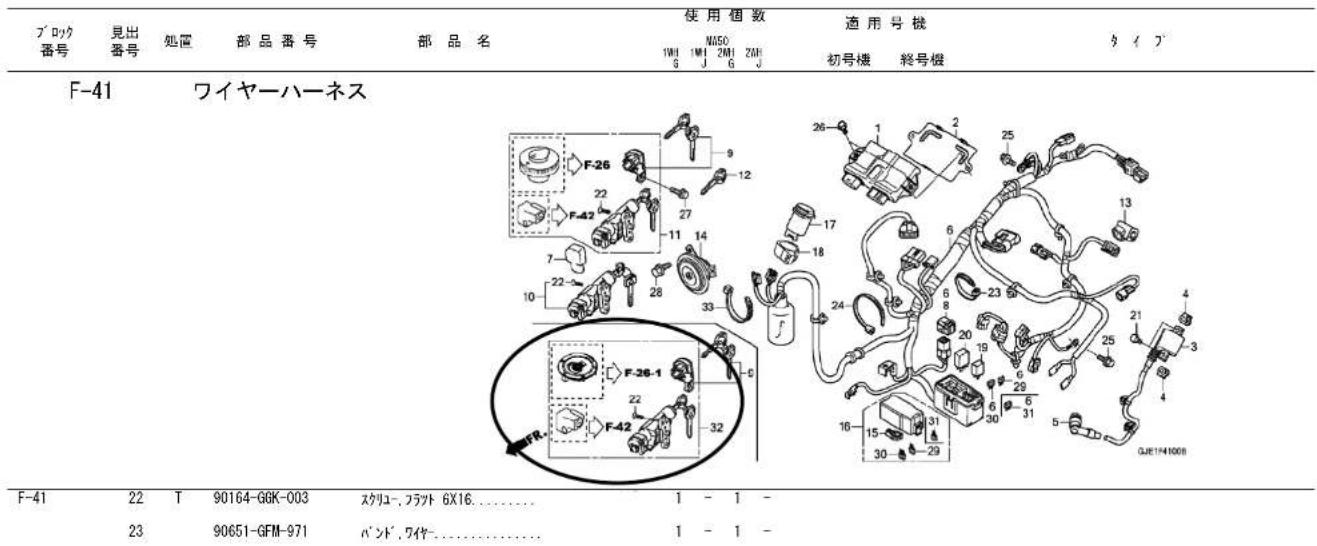

部品に変更があったとき

Honda Benly 50 (2016) - 部品に変更があったとき - 1

Honda Benly 50 (2016) - 部品に変更があったとき - 2

見出				倉望		使用個数		適用号機
番号	部品番号	部品名	小売価格	CB400SFX	SFY	初号機	終号機
1	45156-MCE-000	グラバー・R.フロントレーモータース	380	1	1
2	45157-MCE-000	グラバー・L.フロントレーモータース	380	1	1
3	61100-MCE-000ZA	フェンダーCOMP.フロント+NH411M*フォースルバーメタリック	6,700	1	-	-	-	3J.4J
	61100-MCE-000ZB	+PB284Cキャッディィフェニックスブレー	6,700	1	-	-	-	J.2J
4	61101-MCE-000	ブレート.フロントフェンダー	400	2	2
5	61101-MCE-010	クッション.フロントフェンダー(###)	400	2	2
6	61102-MCE-300	(ブラック)	120	2	2
6	61105-MCE-000	ステー.フロントフェンダーマウンティング	400	2	2
7	61107-MR7-000	カラ(6.5)	110	4	4
8	96001-08020-00	ギレト.フランジ 6X20	40	4	4

初号機から変更しないで使用している。左側にある場合は、1008001号機からの車に使用する。右側にある場合は、1008000号機までの車に使用する。

● 部品各末尾の（###）マークがあるものは供給に期限（非販売部品）があることを示します。

パーツカタログに使用されている略語

●パーツカタログには下記の略語が使用されています。

A……アンペア

A. C. …… オルタネーティングカーレント（交流）

A. M. …… アタッチングマーク (貼り付けマーク)

ASSY. … アッセンブリー

C. D. I. …キャパシティブディスチャージイグニッション (容量放電点火)

COMP. … コンブリート

D. C. …… ダイレクトカーレント (直流)

G……グラム

KPH……キロメーター毎時

L.……レフト（左）

L(100L)・リンク（駒数 100）

L.E.D.…ライトエミッテッドダイオード（発光ダイオード）

MM……ミリメーター

R.……ライト（右）

STD.…… スタンダード

T(22T)… チョウ (歯数 22)

T. M. …… トランスクリプトマーク（転写マーク）

V…… ポルト

W……ワット

WL…… ウイズラベリング (ストライプ、ラベル

類を含む)

WOL……ウイズアウトラベリング (ストライプ、ラベル類を除く)

Honda Benly 50 (2016) - パーツカタログに使用されている略語 - 1

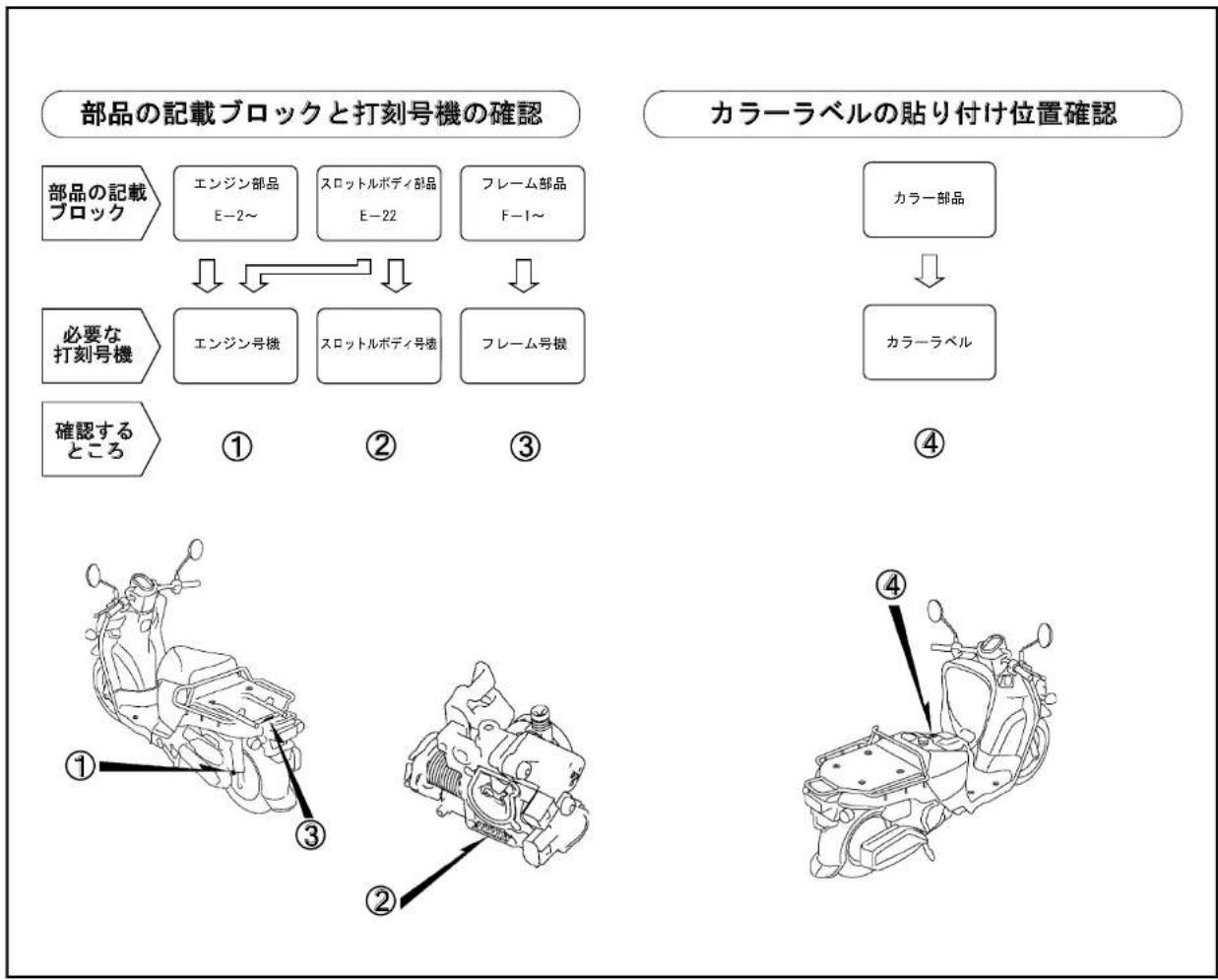


Honda Benly 50 (2016) - パーツカタログに使用されている略語 - 2

販売呼称機種名	タイプエッポン号機フレーム号機スロッホルボディ器機		フレーム号機	スロットルボディ号機
ペンリィ	MW501WHG	J AA05E-1000001~ AA05-1000001	~ GQWDA A
	MW501WHJ	J AA05E-1100001~ AA05-1100001	~ WGA A
ペンリィプロ	MW502WHG	J AA05E-1000001~ AA05-1000001	~ GQWDA A
	MW502WHJ	J AA05E-1100001~ AA05-1100001	~ WGA A

・エンジン部品はエンジン号機・フレーム部品はフレーム号機を確認のうえ部品注文をして下さい。
・キャブレター/スロットルボディアッセンブリーはエンジン号機で管理されていますが、その構成部品は下記アンダーラインで示したキャブレター/スロットルボディ号機で管理されていますので、部品注文時はキャブレター/スロットルボディ号機を確認して下さい。
GQWDA A KC ア

配色表

・色物部品をご注文の際は下記一覧表を参照して基本部品番号にパーツ色記号を加えた部品番号でご注文下さい。ベンリィ（MW501WH6）

NO.	機種名(MODEL)		MN501NHG
	フォトNO.		NO.1	適用号機		掲載ブロック	見出番号
	主体色(COLOR)		ロスホワイトNH-196
	コード(CODE)		ロスホワイトNH-196
	色物部品名基本部品番号 NH196 初号機終号機

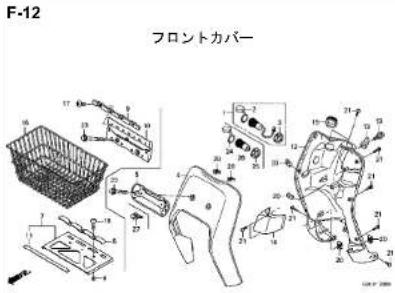

1 カバー、フロント 64301-GJE-900 ZB F-12 4
2 カビーセット、L.ボディ 83605-GJE-900 ZA F-15 4
3 カビーセット、R.ボディ 83505-GJE-900 ZA F-15 3

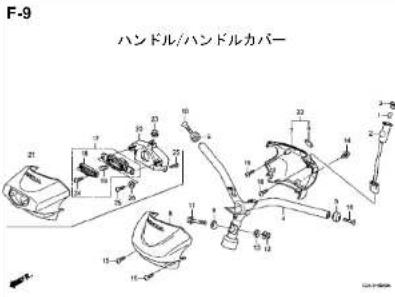

4 カビーセット、フロントハンドル 53210-GGM-900 ZB F-9 8
5 パネルサブCOMP.、フロントプレート 45010-GJE-900 ZA F-19 6
6 フランダー、フロント		61100-GJE-901 ZB F 11 1
7 フランダーセット、リヤー		80101-GGM-900 ZA F 39 2
8 フツク、ラギジ B1132-GAH-000 ZW F-12		13
9 ホールサブ ASSY.、フロント 44650-GJE-900 ZA				F-20-30	5
10 ホイールサブ ASSY.、リヤー		42650-GJE-900 ZA				F-22-30	2

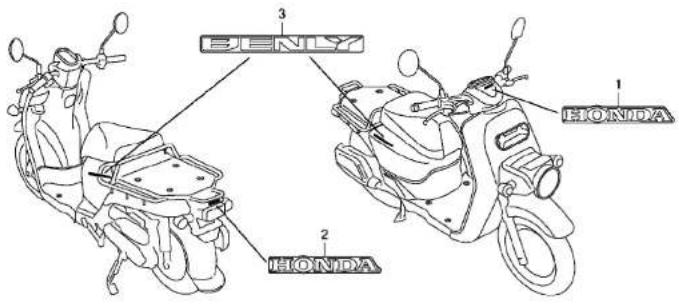

11 マーク、ホンダ		86531-CGM-900 ZA F-48 1
12 マーク、ホンダ		86801-CGM-900 ZA F-48 2
13 マーク、ボディカバー		86831-GJE-900 ZA F-48 3

ベンリィ (MW501WHJ)

NO.	機種名(MODEL)		NW501WHJ
	フォトNO.		NO.3	適用号機		掲載ブロック	見出番号
	主体色(COLOR)		ロスカイトNH-196
	コード(CODE)		ロスカイトNH-196
	色物部品名基本部品番号 NH196 初号機終号機
1	ホリー、フロント 64301-GJE-900 ZB F-12 4
2	ホリーセット、L.ガディ 83605-GJE-900 ZA F-15 4
3	ホリーセット、R.ガディ 83505-GJE-900 ZA F-15 3
4	ホリーセット、フロントハンドル 53210-GGM-900 ZE F-9 8
5	ホールサブCOMP、フロントブレーキ 45010-GJE-900 ZA F-19 6
6	フレンダー、フロント 61100-GJE-901 ZB F-11 1
7	フレンダーセットリャー	20101-GGM-900 ZA F-39 2
8	フック、ラギジ 81132-GAH-000 ZW F-12	13
9	ホールサブ ASSY、フロント 44650-GJE-900 ZA			F-20-30	5
10	ホイールサブ ASSY、リャー	42650-GJE-900	ZA			F-22-30	2
11	マーク、ホング	86531-GGM-900 ZA	F-48 1
12	マーク、ホング	B6801-GGM-900 ZA	F-48 2
13	マーク、ガディカバー	B6831-GJE-900 ZA	F-48 3

ベンリィプロ (MW502WHG)

NO.	機種名(MODEL)		NW502WHG
	フォトNO.		NO.2	適用号機		掲載ブロック	見出番号
	主体色(COLOR)		ロスカイトNH-196
	コード(CODE)		ロスカイトNH-196
	色物部品名基本部品番号 NH196 初号機終号機
1	ホリー、フロント 64301-GJE-900 ZB F-12 4
2	ホリーセット、L.ガディ 83605-GJE-900 ZA F-15 4
3	ホリーセット、R.ガディ 83505-GJE-900 ZA F-15 3
4	ホリーセット、フロントハンドル 53210-GGM-900 ZE F-9 8
5	ホリープルサブCOMP、フロントブレーキ 45010-GGM-910 ZA F-19 6
6	フランダー、フロント 61100-GJE-901 ZB F-11 1
7	フランダーセットリャー	20101-GGM-900 ZA F-39 2
8	フランダーラギジ 81132-GAH-000 ZW F-12	13
9	ホールサブ ASSY、フロント 44650-GJE-900 ZA			F-20-30	5
10	ホイールサブ ASSY、リャー	42650-6JE-900	ZA			F-22-30	2
11	マーク、ホング	86531-GGM-900 ZA	F-48 1
12	マーク、ホング	B6801-GGM-900 ZA	F-48 2
13	マーク、ガディカバー	B6831-GJE-900 ZA	F-48 3

ベンリィプロ (MW502WHJ)

NO.	機種名(MODEL)		NW502WHJ
	フォトNO.		NO.4	適用号機		掲載ブロック	見出番号
	主体色(COLOR)		ロスカイトNH-196
	コード(CODE)		ロスカイトNH-196
	色物部品名基本部品番号 NH196 初号機終号機
1	ホリー、フロント 64301-GJE-900 ZB F-12 4
2	ホリーセット、L.ボディ 83605-GJE-900 ZA F-15 4
3	ホリーセット、R.ボディ 83505-GJE-900 ZA F-15 3
4	ホリーセット、フロントハンドル 53210-GJE-J10 ZA F-9 21
5	ホリサブCOMP、フロントブレーキ 45010-GGM-910 ZA F-19 6
6	フレンダー、フロント 61100-GJE-901 ZB F-11 1
7	フレンダーセットリヤー 80101-GGM-900 ZA F-39 2
8	フック、ラギジ 81132-GAH-000 ZW F-12	13
9	ホールサブ ASSY、フロント 44650-GJE-900 ZA			F-20-30	5
10	ホイールサブ ASSY、リヤー	42650-6JE-900	ZA			F-22-30	2
11	マーク、ホング	86101-GJE-J10 ZA	F-48 1
12	マーク、ホング	86801-GGM-900 ZA	F-48 2
13	マーク、ボディカバー 86831-GJE-900 ZA F-48 3

フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について

・標準部品のフューエルホース／チューブとビニールチューブ、および一般用チューブは長巻のバルク部品に代替されます。

・標準部品のフューエルホース／チューブとビニールチューブ、および一般用チューブを注文の際は、パーツカタログ本文中の部品名下に記載されている（）付パルク部品番号または下記一覧表でご確認の上ご注文ください。

・交換の際は部品名中に記載されている正規の長さにカットして使用してください。

(バルク部品のカット方法、ナンバー記入方法等の取り扱いについては、サービスマニュアルおよびバルク部品に同梱されている説明書を参照してください。)

・カット後の価格については、パーツカタログ本文に記載されている希望小売価格を参照してください。

・下記の表は標準部品番号とバルク部品番号一覧表です。記載の代替部品以外は絶対に使用しないで下さい。

フューエルホース/チューブ
標準部品番号バル	ク部品番号(雑品番号)	バルク部品
標準部品番号バル	ク部品番号(雑品番号)	内径 (mm)	長さ ^2 (ft)
95001-30xxx-2x 950	01-30001-20M 3.0 1
95001-30xxx-3x 950	01-30001-30M 3.0 1
95001-30xxx-4x 950	01-30001-40M 3.0 1
95001-35xxx-2x	95001-35001-50M<95001-35003-50M>	3.5	13
95001-35xxx-3x	95001-35001-60M<95001-35003-60M>	3.5	13
95001-35xxx-4x	95001-35001-60M<95001-35003-60M>	3.5	13
95001-35xxx-5x	95001-35001-50M<95001-35003-50M>	3.5	13
95001-35xxx-6x	95001-35001-60M<95001-35003-60M>	3.5	13
95001-45xxx-2x	95001-45001-50M<95001-45003-50M>	4.5	13
95001-45xxx-3x	95001-45001-60M<95001-45003-60M><95001-45008-60M>	4.5	138
95001-45xxx-4x	95001-45001-60M<95001-45003-60M><95001-45008-60M>	4.5	138
95001-45xxx-5x	95001-45001-50M<95001-45003-50M>	4.5	13
95001-45xxx-6x	95001-45001-60M<95001-45003-60M><95001-45008-60M>	4.5	138
95001-55xxx-2x	95001-55001-50M<95001-55003-50M><95001-55008-50M>	5.5	138

フューエルホース/チューブ
標準部品番号バルク部品番号品番号		パルク部品
		内径 (mm)	長さ2 (m)
95001-55xxx-3x	95001-55001-60M<95001-55003-60M>	5.5	138


95001-55xxx-4x	95001-55001-60M<95001-55003-60M>	5.5	138


95001-55xxx-5x	95001-55001-50M<95001-55003-50M>	5.5	138



95001-55xxx-6x	95001-55001-60M<95001-55003-60M>	5.5	138



95001-75xxx-2x	95001-75001-50M<95001-75003-50M>	7.5	13


95001-75xxx-3x	95001-75001-60M<95001-75008-60M>	7.5	138


95001-75xxx-4x	95001-75001-60M<95001-75003-60M>	7.5	138


95001-75xxx-5x	95001-75001-50M<95001-75003-50M>	7.5	13


95001-75xxx-6x	95001-75001-60M<95001-75003-60M>	7.5	138


95001-80xxx-2x 95001-80001-50M 8.0 1
95001-80xxx-3x 95001-80001-60M 8.0 1
95001-80xxx-4x 95001-80001-60M 8.0 1
95001-80xxx-5x 95001-80001-50M 8.0 1
95001-80xxx-6x 95001-80001-60M 8.0 1

ビニールチューブ
標準部品番号バルク部品番号		パルク部品
標準部品番号バルク部品番号		内径(mm)	外径(mm)	長さ(m)
95003-01xxx-3x	95003-01001-60M<95003-01003-60M>	2.96.8		13
95003-01xxx-60	95003-01001-60M<95003-01003-60M>	2.96.8		13
95003-03xxx-3x	95003-03001-60M<95003-03003-60M>	3.06.0		13
95003-03xxx-60	95003-03001-60M<95003-03003-60M>	3.06.0		13
95003-05xxx-3x	95003-05001-60M<95003-05003-60M> <95003-05008-60M>	3.56.5		138
95003-05xxx-60	95003-05001-60M<95003-05003-60M> <95003-05008-60M>	3.56.5		138
95003-07xxx-1x	95003-07001-10M<95003-07003-10M> <95003-07008-10M>	4.07.0		138
95003-07xxx-20	95003-07001-10M<95003-07003-10M> <95003-07008-10M>	4.07.0		138
95003-07xxx-3x	95003-07001-60M<95003-07003-60M> <95003-07008-60M>	4.07.0		138
95003-07xxx-60	95003-07001-60M<95003-07003-60M> <95003-07008-60M>	4.07.0		138
95003-07xxx-7x	95003-07001-70M<95003-07003-70M> <95003-07008-70M>	4.07.0		138
95003-08xxx-1x	95003-08001-10M<95003-08003-10M> <95003-08008-10M>	4.56.5		138
95003-09xxx-3x	95003-09001-60M<95003-09003-60M>	4.58.0		13
95003-09xxx-60	95003-09001-60M<95003-09003-60M>	4.58.0		13
95003-10xxx-1x	95003-10001-10M<95003-10003-10M>	5.08.0		13
95003-10xxx-20	95003-10001-10M<95003-10003-10M>	5.08.0		13
95003-10xxx-3x	95003-10001-60M<95003-10003-60M>	5.08.0		13
95003-10xxx-60	95003-10001-60M<95003-10003-60M>	5.08.0		13
95003-11xxx-3x	95003-11001-60M<95003-11003-60M> <95003-11008-60M>	5.09.0		138
95003-11xxx-60	95003-11001-60M<95003-11003-60M> <95003-11008-60M>	5.09.0		138
95003-12xxx-1x	95002-12001-10M<95003-12003-10M> <95003-12008-10M>	5.07.0		138
95003-12xxx-20	95002-12001-10M<95003-12003-10M> <95003-12008-10M>	5.07.0		138

ビニールチューブ
標準部品番号パルク部品番号	パルク部品
標準部品番号パルク部品番号		肉径(mm)	外径(mm)	長さ(m)
95003-14xxx-1x	95003-14001-10M<95003-14003-10M>	6.0 9.0		13
95003-14xxx-3x	95003-14001-80M<95003-14003-60M>	6.0 9.0		13
95003-14xxx-20	95003-14001-10M<95003-14003-10M>	6.0 9.0		13
95003-17xxx-1x	95003-17001-10M<95003-17003-10M>	7.0 9.0		13
95003-19xxx-1x	95003-19001-10M<95003-19003-10M> <95003-19008-10M>	7.0 11.0		138
95003-19xxx-20	95003-19001-10M<95003-19003-10M> <95003-19008-10M>	7.0 11.0		138
95003-19xxx-3x	95003-19001-60M<95003-19003-60M> <95003-19008-60M>	7.0 11.0		138
95003-19xxx-60	95003-19001-80M<95003-19003-60M> <95003-19008-60M>	7.0 11.0		138
95003-40xxx-20	95003-40001-10M<95003-40003-10M>	12.0 9.0		13
95003-21xxx-1x	95003-21001-10M<95003-21003-10M>	8.0 9.0		13
95003-21xxx-20	95003-21001-10M<95003-21003-10M>	8.0 9.0		13
95003-23xxx-1x	95003-23001-10M<95003-23003-10M>	8.0 12.0		13
95003-23xxx-20	95003-23001-10M<95003-23003-10M>	8.0 12.0		13
95003-23xxx-3x	95003-23001-60M<95003-23003-60M> <95003-23008-60M>	8.0 12.0		138
95003-23xxx-60	95003-23001-60M<95003-23003-60M> <95003-23008-60M>	8.0 12.0		138
95003-25xxx-1x	95003-25001-10M<95003-25003-10M>	9.0 11.0		13
95003-25xxx-20	95003-25001-10M<95003-25003-10M>	9.0 11.0		13
95003-25xxx-3x	95003-25001-80M<95003-25003-60M>	9.0 11.0		13
95003-25xxx-7x	95003-25001-70M<95003-25003-70M>	9.0 11.0		13
95003-27xxx-1x	95003-27001-10M<95003-27003-10M>	9.0 13.0		13
95003-27xxx-20	95003-27001-10M<95003-27003-10M>	9.0 13.0		13
95003-27xxx-3x	95003-27001-80M<95003-27003-60M>	9.0 13.0		13
95003-27xxx-60	95003-27001-60M<95003-27003-60M>	9.0 13.0		13
95003-33xxx-1x	95003-33001-10M<95003-33003-10M>	10.0 4.0		13

ビニールチューブ
標準样品番号バルク样品番号品品番号		パルク样品
標準样品番号バルク样品番号品品番号		内径 (mm)	外径 (mm)	長さ (m)
95003-33xxx-20	95003-33001-10M<95003-33003-10M>	10.0	14.0	13
95003-36xxx-1x	95003-36001-10M<95003-36003-10M>	11.0	13.0	138
95003-36xxx-20	95003-36001-10M<95003-36003-10M>	11.0	13.0	138
95003-37xxx-3x	95003-37001-60M<95003-37003-60M>	11.0	15.0	13
95003-37xxx-60	95003-37001-60M<95003-37003-60M>	11.0	15.0	13
95003-38xxx-1x	95003-38001-10M<95003-38003-10M>	12.0	13.0	13
95003-38xxx-20	95003-38001-10M<95003-38003-10M>	12.0	13.0	13
95003-39xxx-1x	95003-39001-10M<95003-39003-10M>	12.0	14.0	13
95003-39xxx-20	95003-39001-10M<95003-39003-10M>	12.0	14.0	13
95003-40xxx-5x	95003-40001-60M<95003-40003-60M>	12.0	16.0	13
95003-40xxx-60	95003-40001-60M<95003-40003-60M>	12.0	16.0	13
95003-43xxx-1x	95003-43001-10M<95003-43003-10M>	13.0	15.0	138
95003-43xxx-20	95003-43001-10M<95003-43003-10M>	13.0	15.0	138
95003-45xxx-1x	95003-45001-10M<95003-45003-10M>	14.0	18.0	13B
95003-45xxx-20	95003-45001-10M<95003-45003-10M>	14.0	18.0	13B
95003-50xxx-1x	95003-50001-10M<95003-50003-10M>	16.0	19.0	13
95003-50xxx-20	95003-50001-10M<95003-50003-10M>	16.0	19.0	13
95003-50xxx-3x	95003-50001-60M<95003-50003-60M>	16.0	19.0	13
95003-55xxx-1x	95003-55001-10M<95003-55003-10M>	17.5	20.5	13
95003-55xxx-20	95003-55001-10M<95003-55003-10M>	17.5	20.5	13
95003-60xxx-1x	95003-60001-10M<95003-60003-10M>	22.0	27.0	13
95003-60xxx-20	95003-60001-10M<95003-60003-10M>	22.0	27.0	13
95003-60xxx-3x	95003-60001-60M<95003-60003-60M>	22.0	27.0	13
95003-60xxx-60	95003-60001-60M<95003-60003-60M>	22.0	27.0	13

一般用チューブ
標準部品番号バル	ク部品番号部品番号	バルク部品
標準部品番号バル	ク部品番号部品番号	内径 (mm)	長ささ (m)
95005-11xxx-3x 950	05-11001-30M 11.0 1
95005-11xxx-5x 950	05-11001-50M 11.0 1
95005-12xxx-1x	95005-12001-10M<95005-12003-10M>	12.0	13
95005-12xxx-2x 950	05-12001-20M 12.0 1
95005-12xxx-3x 950	05-12001-30M 12.0 1
95005-12xxx-5x 950	05-12001-50M 12.0 1
95005-14xxx-1x 950	05-14001-10M 14.0 1
95005-14xxx-2x	95005-14001-20M<95005-14003-20M>	14.0	13
95005-14xxx-3x 950	05-14001-30M 14.0 1
95005-14xxx-5x 950	05-14001-50M 14.0 1
95005-17xxx-1x 950	05-17001-10M 17.0 1
95005-17xxx-2x 950	05-17001-20M 17.0 1
95005-17xxx-3x 950	05-17001-30M 17.0 1
95005-17xxx-5x 950	05-17001-50M 17.0 1
95005-30xxx-3x 950	05-30001-30M 3.0 1
95005-30xxx-5x 950	05-30001-50M 3.0 1
95005-35xxx-1x	95005-35001-10M<95005-35003-10M><95005-35008-10M>	3.5	138
95005-35xxx-2x 950	05-35001-20M 3.5 1
95005-35xxx-3x 950	05-35001-30M 3.5 1
95005-35xxx-4x	95005-35001-10M<95005-35003-10M><95005-35008-10M>	3.5	138
95005-35xxx-5x 950	05-35001-50M 3.5 1
95005-45xxx-1x	95005-45001-10M<95005-45003-10M><95005-45008-10M>	4.5	138
95005-45xxx-2x 950	05-45001-20M 4.5 1
95005-45xxx-3x 950	05-45001-30M 4.5 1

一般用チューブ
標準部品番号バル	ク部品番号部品番号	バルク部品
標準部品番号バル	ク部品番号部品番号	内径 (mm)	長ささ (m)
95005-45xxx-4x	95005-45001-10M<95005-45003-10M><95005-45008-10M>	4.5	138
95005-45xxx-5x 950	05-45001-50M 4.5 1
95005-50xxx-3x	95005-50001-30M<95005-50003-30M>	5.0	13
95005-50xxx-5x 950	05-50001-50M 5.0 1
95005-55xxx-1x	95005-55001-10M<95005-55003-10M><95005-55008-10M>	5.3	138
95005-55xxx-2x	95005-55001-20M<95005-55003-20M>	5.3	13
95005-55xxx-4x	95005-55001-10M<95005-55003-10M><95005-55008-10M>	5.3	138
95005-65xxx-1x	95005-65001-10M<95005-65003-10M>	6.5	13
95005-65xxx-2x 950	05-65001-20M 6.5 1
95005-70xxx-3x	95005-70001-30M<95005-70003-30M>	7.0	13
95005-70xxx-5x 950	05-70001-50M 7.0 1
95005-75xxx-1x	95005-75001-10M<95005-75003-10M>	7.3	13
95005-75xxx-2x 950	05-75001-20M 7.3 1
95005-80xxx-1x	95005-80001-10M<95005-80003-10M>	8.0	13
95005-80xxx-2x 950	05-80001-20M 8.0 1

*注）Xは数字、英字を省略表示したものです。
◎ 注意：フェーエルホース/チューグと一般用チューグ、及びビニールチューグを間違えて使用すると危険が生じます。
フューエルホース／チューブ使用箇所に一般用チューブ、及びビニールチューブを使用したり、その逆の使用は絶対しないで、パーツカタログ記載のバルク部品をサービスマニュアル及びバルク部品に同梱されている説明書に従って正しく使用してください。

● フューエルホース／チューブと一般用チューブ、及びビニールチューブのバルク部品番号の構成について

(例) 95001-75001-50M

バルク部品

バルク部品を表します。

マーキングコード（フューエルホース／チューブおよび一般用チューブ）

変更コード（ビニールチューブ）

・ナンバリングマークおよび変更図を示しますがバルク部品では0でナンバーなしです。

種類コード

・フューエルホース 2 : ブレード外部で赤色 (内径 3mm のみ)

5:ブレード内部で黒色

・フューエルチューブ 3 : 赤色 (内径 3mm のみ)

4：灰色＋赤線（内径3mmのみ）

6：黑色

・ビニールチューブ1：透明・一般用チューブ1：灰色

2 : 黑色

3:うす赤色

6:うす赤色

7:うす黒色

長さ：001：1m（標準）

003:3m

008:8m}未設定のものもあります。

内径コード（フューエルホース／チューブおよび一般用チューブ）

30:3.0nm

35:3.5 mm 91:12 mm (外径 15 mm)

45:4.5 mm 92:12 mm (外径 16 mm)

50:5.0 mm 12:12 mm (外径 17 mm)

55:5.3 mm 5.5 mm 14:14 mm

65:6.5 mm 17:17 mm

70:7.0mm

75:7.3 mm 7.5 mm

80:8.0mm

内外径コード（ビニールチューブ）

01: 内径 2.9 外径 6.8 mm 14: 内径 6 外径 9 mm 37: 内径 11 外径 15 mm

03: 内径 3 外径 6 mm 17: 内径 7 外径 9 mm 38: 内径 12 外径 13 mm

05: 内径 3.5 外径 6.5 mm 19: 内径 7 外径 11 mm 39: 内径 12 外径 14 mm

07: 内径 4 外径 7 mm 21: 内径 8 外径 9 mm 40: 内径 12 外径 16 mm

08：内径4.5外径6.5mm 23：内径8外径12mm 43：内径13外径15mm

09: 内径 4.5 外径 8 mm 25: 内径 9 外径 11 mm 45: 内径 14 外径 18 mm

12：内径5外径7mm 27：内径9外径13mm 50：内径16外径19mm

10：内径5外径8mm 33：内径10外径14mm 55：内径17.5外径20.5mm

11: 内径 5 外径 9 mm 36: 内径 11 外径 13 mm 60: 内径 22 外径 27 mm

ホース/チューブのタイプ 1: フューエルホース/チューブ

3: ビニールチューフ

5: 一般用チューブ

エンジングループ

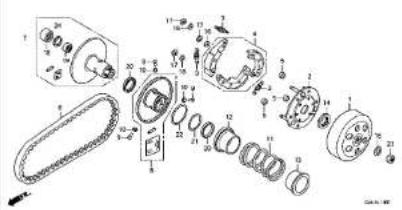

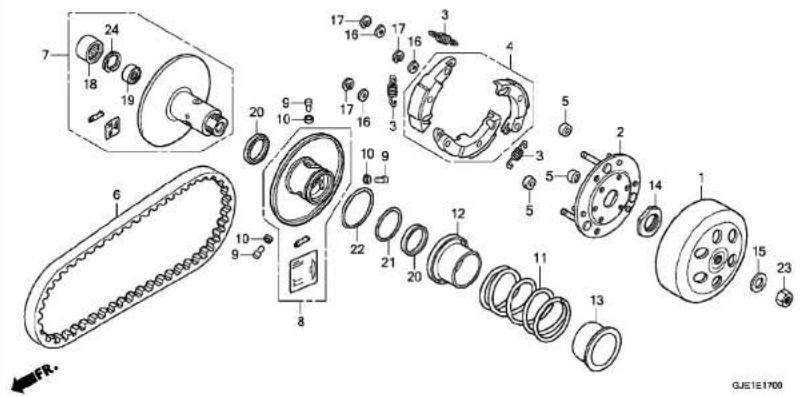

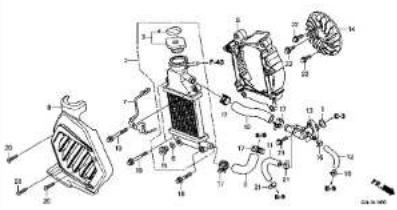

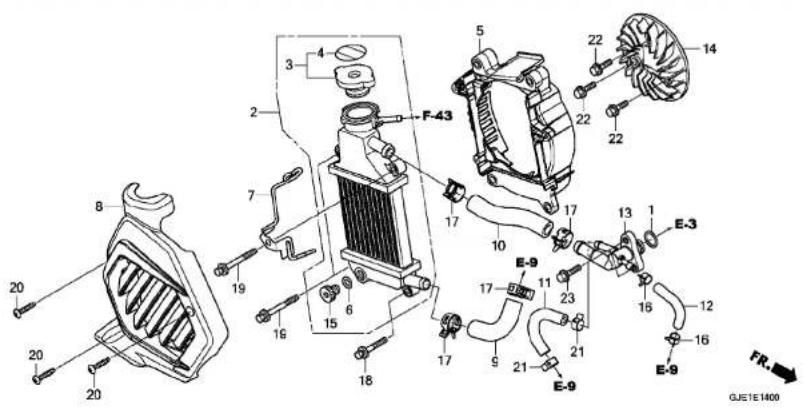

E-14ラジェター	E-16ドライブフェイス/キックスタータースピンドル	E-17ドリブンフェイス

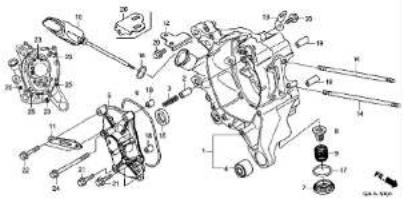

E-17-10トランスミッション	E-19-10R.クランクケース	E-19-20L.クランクケース

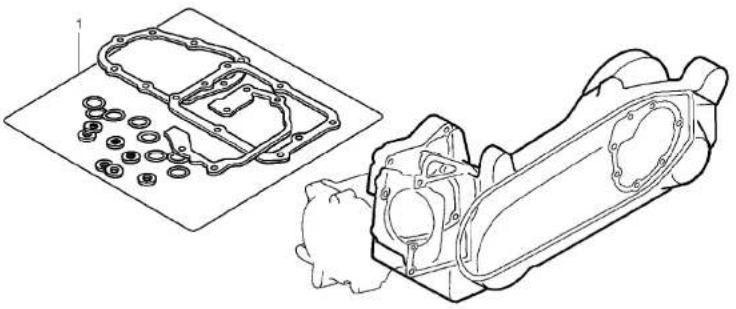

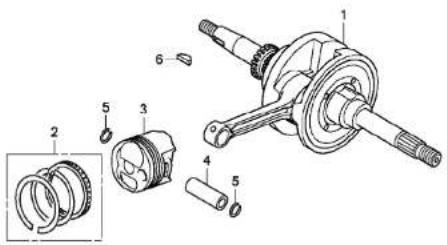

E-20クランクシャフト/ピストン	E-22スロットルボディ	EOP-1ガスケットキットA
EOP-2ガスケットキットBGA 14000


フレームグループ

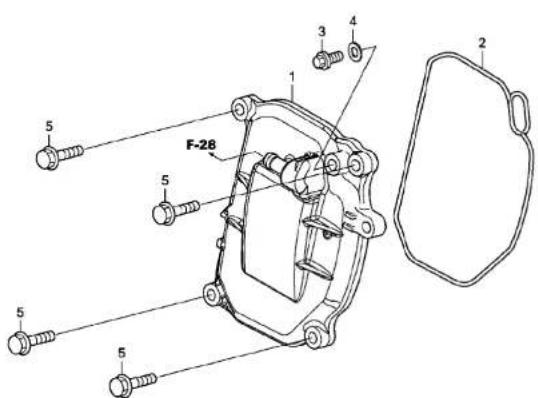

E-2シリンダーヘッドカバー
GJE1EC200
GJE1EC200
見出部品番号部品名使用個数通用号機MM50タイフ
番号	1WH1VH2MH2VH初号機終号機
番号	G	J	G	J
1 12310-GJE-900	カバー-COMP..シリンダーヘット....		1	1	1	1
2 12391-GG7-J00	ガスケット.ヘッドカバー......		1	1	1	1
3 90004-GHB-610	ボルト,フランジ6X12(NSHF)···		1	1	1	1
4 90461-GFM-K00	ワッシャー,シーリング6.5MM......		1	1	1	1
5 95701-06025-00	ボルト,フランジ6X25......		4	4	4	4

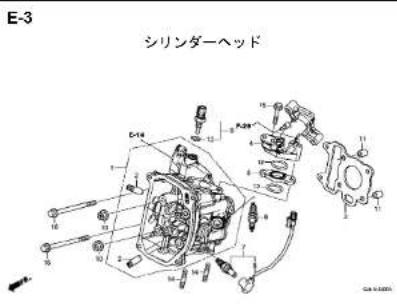

E-3 シリンダーヘッド


見出部品番号部品名使用個数通用号機 MM50 夕イフ
番号	1WHG	1VHJ	2MHG	2VHJ	初号機	終号機
1 12200-GJE-900	ヘッドCOMP..シリンダー......	1	1	1	1
2 12204-GGZ-P00	ガイド,パルプ(オーバーサイズ)	2	2	2	2
3 12251-GGZ-J01	ガスケット,シリンダーヘッド......	1	1	1	1
4 17111-GJE-900	パイプ,インレット......	1	—	1	—
5 17110-GJE-J00	パイプCOMP..インレット......	—	1	—	1
6 17119-GGZ-J00	インシュレーター,インテークパイプ......	1	1	1	1
6 31916-KRM-B41 ブラグ,スパーク(CPR8EA-9) (NGK)
7 36532-GJE-901	センサー.02......	1	1	1	1
8 36533-GJE-900	コードCOMP..02センサー......	1	1	1	1
9 37870-KZR-601	センサーASSY..ウォーターテンプレチャー	1	1	1	1
10 90201-GFC-900	ナツト,フランジ7MM......	4	4	4	4
11 90701-GF6-000	ノツケピン8X14......	2	2	2	2
12 91304-HP5-601	Oリング20.6X1.9......	2	2	2	2
13 91307-PLC-004	Oリング9.5X1.9(パナソニック)	1	1	1	1
14 92900-06014-0B	ポルト,スケット6X14......	2	2	2	2
15 95701-06040-00	ポルト,フランジ6X40......	2	2	2	2
16 95701-06075-00	ポルト,フランジ6X75......	2	2	2	2

Honda Benly 50 (2016) - フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について - 30

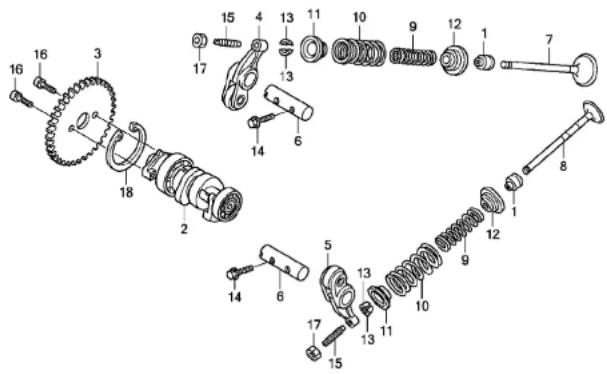

E-4カムシャフト/バルブ
GJE1E0400
GJE1E0400
見出部品番号部品名使用個数通用号機MM50タイプ
番号	1WHG	1VHJ	2VHG	2VHJ	初号機	終号機
1 12209-ML0-722 シール、パルプステム(アライ)	2	2	2	2
2 14100-GJE-901 カムシャフトCOMP	1	1	1	1
3 14321-GJE-900 スブロケット、カム(34T)	1	1	1	1
4 14430-GJE-900 アームCOMP.、インテーケパルブロッカー	1	1	1	1
5 14440-GJE-900 アームCOMP.、エキゾーストパルブロッカー	1	1	1	1
6 14451-KVB-S50 シャフト、ロッカーアーム	2	2	2	2
7 14711-GGZ-J00 パルブ,インレット	1	1	1	1
8 14721-GGZ-J00 パルブ,エキゾースト	1	1	1	1
9 14752-GGM-900 スブリング,エキゾーストパルブインナー(インテーケ/エキゾースト)	2	2	2	2
10 14761-GGM-900 スブリング,エキゾーストパルブアウター(インテーケ/エキゾースト)	2	2	2	2
11 14771-GJE-900 リテーナー、パルブスブリング	2	2	2	2
12 14775-GJE-900 シート、パルブスブリング	2	2	2	2
13 14781-MJE-D00 コツター、パルブ	4	4	4	4
14 90002-KWB-600 ホルト、フランジ 5X12	2	2	2	2
15 90012-KYY-900 スクリュー、タベツトアジヤステイング	2	2	2	2
16 90083-KVB-900 ホルト、ソケットノック 5MM	2	2	2	2
17 90206-001-000 ナウト、タベツトアジヤステイング	2	2	2	2
18 90601-GJE-900 サーキリツブ,インターナル 35MM	1	1	1	1

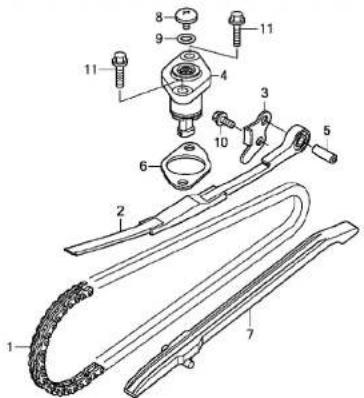

E-5カムチェン/テンショナー
GJE1EC600
見出部品番号部品名使用個数通用号機MM50タイフ
見出部品番号部品名使用個数通用号機MM50タイフ
番号	14401-GGZ-J01	チェン,カム(82L)(ダイドー)	....	1	1	1	1
2	14510-GJE-900	テンショナー,カムチェン	......	1	1	1	1
3	14515-GJE-900	ブレート,カムチェンセツティング	......	1	1	1	1
4	14520-GFC-771	リフターASSY..テンショナー	......	1	1	1	1
5	14531-KZR-600	ピポット,カムチェンテンショナー	......	1	1	1	1
6	14560-GGZ-J01	ガスケット,テンショナーリフター	......	1	1	1	1
7	14611-GGZ-J00	ガイド,カムチェン	......	1	1	1	1
8	90005-KY7-000	スクリュー,バン6X6	......	1	1	1	1
9	91306-105-690	Oリング9.5X1.5	......	1	1	1	1
10	95701-06014-00	ボルト,フランジ6X14	......	1	1	1	1
11	95701-06022-00	ボルト,フランジ6X22	......	2	2	2	2

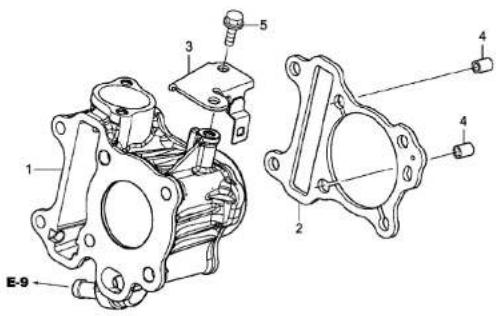

E-6シリンダー
GJE1E0800
GJE1E0800
見出部品番号部品名使用個数通用号機MM50タイフ
番号	1WH1VH2MH2VH初号機終号機
1 12100-6G7-J00 シリング-COMP....	1	1	1	1
2 12191-6G7-J00 ガスケット, シリング-....	1	1	1	1
3 32963-GJE-900 クランプ, 02センサーバネス....	1	1	1	1
4 90701-GF6-000 ノックピン 8X14....	2	2	2	2
5 95701-06014-00 ポルト, フランジ 6X14....	1	1	1	1

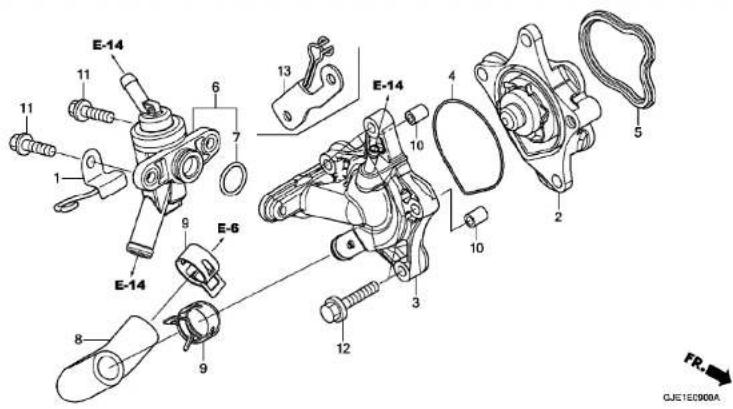

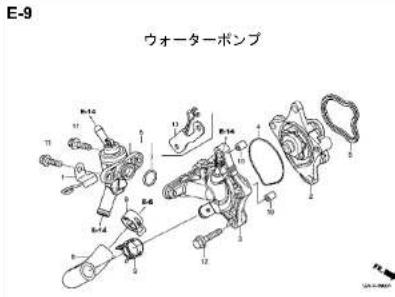

E-9 ウォーターポンプ

見出部品番号部品名使用個数通用号機 MM50 タイプ
見出部品番号部品名使用個数通用号機 MM50 タイプ
番号	1WH	1VH	2MH	2VH	初号機	終号機
番号	G	J	G	J	初号機	終号機
1 19122-GJE-900 クランプ,ドレンチューブエンド ----		1	1	1	1
2 19210-GJE-900 ホンプCOMP,ウォーター ----		1	1	1	1
3 19220-GJE-900 カバー-COMP,ウォーターボンプ ----		1	1	1	1
4 19226-GGZ-J00 ガスケット,ウォーターボンプカバー ----		1	1	1	1
5 19227-GGZ-J00 ガスケット,ウォーターボンプホディ ----		1	1	1	1
6 19300-GGZ-J01 サーモスタットASSY. ----		1	1	1	1
7 19381-KWN-900 Oリング ----		1	1	1	1
8 19502-GGZ-J00 ホース,シリンダー ----		1	1	1	1
9 90702-GFM-970 クランプ,ウォーターボース 21MM ----		2	2	2	2
10 90704-MGS-D30 ノックピン 8X10 ----		2	2	2	2
94301-08100 ----	2	2	2	2
11 95701-06020-00 ボルト,フランジ 6X20 ----		2	2	2	2
12 95701-06030-00 ボルト,フランジ 6X30 ----		4	4	4	4
13 17120-GJE-J00 クランバー,バージコントロールバルプチューブ ----		-	1	-	1

Honda Benly 50 (2016) - フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について - 35

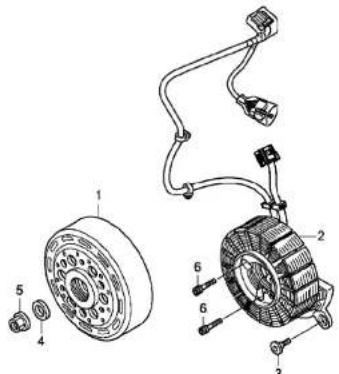

E-10 A.C.G. スターター


見出部品番号部品名使用個数通用号機 MM50 タイプ
番号	1WHG	1VHJ	2MHG	2VHJ	初号機	終号機
1 31210-6G7-J01	フライホイールCOMP.(ミツバ)	1	1	1	1
2 31220-GJE-901	ステータ-COMP.	1	-	1	-
31220-GJE-J01	......	-	1	-	1
3 90001-KWR-000	ボルト,ソケット 6X18	1	1	1	1
4 90439-GFM-970	ワッシャー 12X24X2.3	1	1	1	1
5 94050-12000	ナット, フランジ 12MM	1	1	1	1
6 96700-06020-00	ボルト,ソケット 6X20	3	3	3	3

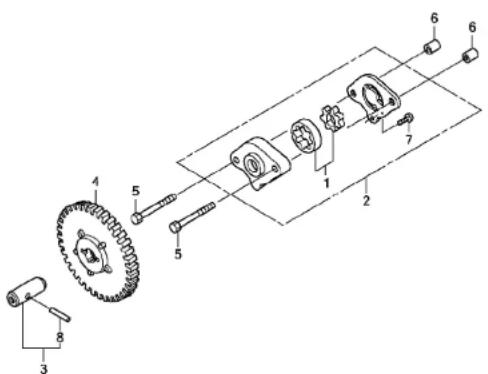

E-11オイルポンプ


見出部品番号部品名使用価値適用号機MM50タイフ
番号	1WHG	1VHJ	2VHG	2VHJ	初号機	終号機
1 15021-GJE-900	ローターセットオイルボンブ	1	1	1	1
2 15100-GJE-900	ポンプ ASSY, オイル	1	1	1	1
3 15130-GJE-900	シャフトCOMP, オイルボンブ	1	1	1	1
4 15133-GGZ-J00	ギヤー, オイルボンブドリブン(37T)	1	1	1	1
5 90001-GCC-000	ボルト, 6カク 6X30	2	2	2	2
6 90701-GF6-000	ノックピン 8X14	2	2	2	2
7 93901-34120	スクリュー, タッピング 4XB	1	1	1	1
8 96220-30168	ローテー 3X16.8	1	1	1	1

Honda Benly 50 (2016) - フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について - 38

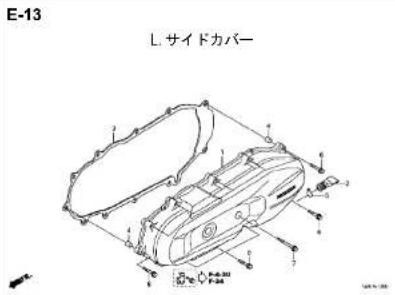

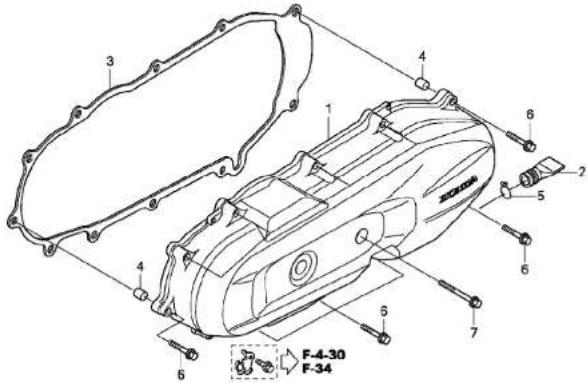

E-13 L. サイドカバー


見出部品番号部品名使用個数通用号機 MM50 夕イプ
番号	1WH 1VH 2MH 2VH 初号機終号機
1 11340-GJF-900	カバー-COMP, L. サイド	1	1	1	1
2 11343-KVG-900	チューブ, ドレン	1	1	1	1
3 11395-GJE-900	ガスケット, L. カバー	1	1	1	1
4 90701-GF6-000	ノックピン 8X14	2	2	2	2
5 95002-80000	クリップ, チューブ (C12)	1	1	1	1
6 96001-06035-07	ボルト, フランジ 6X35	10	10	10	10
7 96001-06075-07	ボルト, フランジ 6X75	1	1	1	1

E-14ラジエター



見出部品番号部品名使用個数通用号機MM50タイフ
番号	1WHG	1VHJ	2VHQ	2VHJ	初号機	終号機
1 12207-KWN-900	Oリング 15.4X2	......	1	1	1	1
2 19010-GGZ-J01	ラジエターCOMP	......	1	1	1	1
3 19037-GEE-710	キャップ COMP . ラジエター	......	1	1	1	1
4 19046-PAA-A00	ラベル . ラジエター・キャップ	......	1	1	1	1
5 19105-GJE-900	ベースCOMP . ラジエター	......	1	1	1	1
6 19109-GET-003	シールドレン	......	1	1	1	1
7 19121-GJE-900	クランプ . リザープタンクトレンチューブ	......	1	1	1	1
8 19151-GJE-900	カバー . ラジエター	......	1	1	1	1
9 19501-GGZ-J00	ホース . ラジエター	......	1	1	1	1
10 19503-GGZ-J00	ホース . シリンダーヘッド	......	1	1	1	1
11 19505-GGZ-J00	ホース . パイパス	......	1	1	1	1
12 19506-GJE-900	チューブ . エアープリーサー	......	1	1	1	1
13 19507-GJE-900	ジヨイントCOMP . ウオーターホース	......	1	1	1	1
14 19510-GGZ-J01	ファンCOMP . ケーリング	......	1	1	1	1
15 90103-GET-003	ポルト . ドレン	......	1	1	1	1
16 90602-GJE-900	クランプ . チューブ (D10.5)	......	2	2	2	2
17 90702-GFM-970	クランプ . ウオーターホース 21MM	......	4	4	4	4
18 93401-06035-00	ポルトワッシャー 6X35	......	1	1	1	1
19 93401-06050-00	ポルトワッシャー 6X50	......	3	3	3	3
20 93913-25580	スクリュー . タッピング 5X20	......	3	3	3	3
21 95002-41250-08	クランプ . チューブ (D12.5)	......	2	2	2	2
22 95701-06016-00	ポルト . フランジ 6X16	......	3	3	3	3
23 95701-06022-00	ポルト . フランジ 6X22	......	2	2	2	2

E-16 ドライブフェイス / キックスタータースピンドル


見出部品番号部品名		使用個数通用号機
見出部品番号部品名		MW50						タイプ
番号		1WHG	1VHJ	2MHG	2VHJ	初号機	終号機	タイプ
1	22011-KZL-740	ピースセット,スライド	1	1	1	1
2	22102-GJE-900	フェイス,ドライブ	1	1	1	1
3	22105-GGM-900	ポス,ドライブ,フェイス	1	1	1	1
4	22109-GJE-900	ラチエット,スターター	1	1	1	1
5	22110-GJE-900	フェイスCOMP.,ムーパブルドライブ	1	1	1	1
6	22123-GJE-900	ローラーセット,ウェイト	1	1	1	1
7	22131-GJE-900	プレート,ランプ	1	1	1	1
8	28223-KZL-840	スブリング,キックドリブンギヤー	1	1	1	1
9	28230-GGZ-J00	ギヤーコOMP.,キックドリブン(7T)	1	1	1	1
10	28250-GJE-900	スピード&COMP.,キックスターター	1	1	1	1
11	28253-GFC-900	ブツシュ,キックスピントル	1	1	1	1
12	28255-GS6-000	カラー,キックガポス	1	1	1	1
13	28281-KZL-C00	スブリング,キックリターン	1	1	1	1
14	90412-KZL-840	ワツシャー,スラスト 10MM	1	1	1	1
15	90426-GFC-900	ワツシャー,スペシャル 12MM	1	1	1	1
16	90451-GFC-900	ワツシャー,キックスピントル	1	1	1	1
17	94002-12200-0S	ナット,6カケ 12MM	1	1	1	1
18	94511-14000	サークリップ,エキスターナル 14MM	1	1	1	1

E-17 ドリブンフェイス


見出部品番号部品名			使用個数通用号機
見出部品番号部品名			MM50						タイプ
番号			1WHG	1VHJ	2WHG	2VHJ	初号機	終号機	タイプ
1	22100-GGM-900	アウターCOMP,クラッチ......	1	1	1	1
2	22350-GAK-930	フレートCOMP,ドライブ......	1	1	1	1
3	22401-GW2-710	スプリング,クラッチ......	3	3	3	3
4	22535-GAK-305	ウエイトセット,クラッチ......	1	1	1	1
5	22804-148-000	ラバー,クラッチタンバー......	3	3	3	3
6	23100-GJE-901	ベルト,ドライブ......	1	1	1	1
7	23205-GGM-900	フェイスセット,ドリブン......	1	1	1	1
8	23224-GGM-900	フェイスセット,ムーパブルドリブン...	1	1	1	1
9	23225-GW3-000	ピン,ローラーガイド......	3	3	3	3
10	23226-GCC-C50	ローラー,ガイド......	3	3	3	3
11	23233-GJE-900	スプリング,ドリブンフェイス(LH) -	1	1	1	1
12	23237-GCC-C50	カラー,シール......	1	1	1	1
13	23238-GFM-900	カラー,スプリング......	1	1	1	1
14	90202-187-000	ナツト,スペシャル 28MM......	1	1	1	1
15	90441-GFM-970	ワッシャー 12.2X29X2.5......	1	1	1	1
16	90442-044-000	ワッシャー,スラスト 6MM......	3	3	3	3
17	90454-GB2-000	サークリップ 6MM......	3	3	3	3
18	91001-KCW-003	ベアリング,ニードル 20X29X18(NTN)	1	1	1	1
	91109-KVY-901	ベアリング,ニードル 20X29X18(SCHAEFFLER)	1	-	1	-
	91109-KVY-902	......	-	1	-	1
19	91002-GA7-701	ベアリング,ラジアルボール 6902U(NTN)	1	1	1	1
	91002-GA7-702	ベアリング,ラジアルボール 6902U(フジコシ)	1	1	1	1

見出部品番号部品名使用価数適用号機MV50タイブ
番号	1WHG	1VHJ	2MHG	2VHJ	初号機	終号機
19) 91004-GGM-901	ペアリング,ラジアルホール 6902U	1	1	1	1
20 91211-GFC-771	オイルシール 34X39X3(アライ) ----	2	2	2	2
21 91351-642-000	Oリング,ピニオンキャップ......	1	1	1	1
22 91351-GR1-000	Oリング 38.5X2......	1	1	1	1
23 94030-12200	ナット,6カケ 12MM......	1	1	1	1
24 94520-28000	サークリップ,インターナル 2BMM ----	1	1	1	1

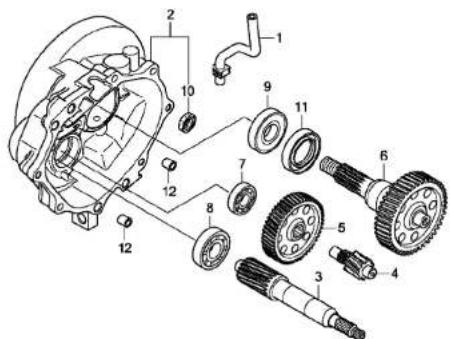

E-17-10 トランスミッション


見出部品番号部品名使用個数通用号機 MM50 タイプ
番号	1VH G	1VH J	2VH G	2VH J	初号機	終号機
1 11220-GJE-900	チューブ、ミツジョンブリーサー	1	1	1	1
2 21200-GJE-900	ケースCOMP、トランスミツション	1	1	1	1
3 23411-GJE-900	シャフト、ドライブ(14T)	1	1	1	1
4 23421-GJE-900	シャフト、カウンター(12T)	1	1	1	1
5 23422-GJE-900	ギャー、カウンター(57T)	1	1	1	1
6 23430-GJE-900	ギャーCOMP、ファイナル(48T)	1	1	1	1
7 91004-GJE-901	ベアリング、ラジアルボール 6201	1	1	1	1
8 91009-GJE-901	ベアリング、ラジアルボール 6301	1	1	1	1
9 91009-K44-V01	ベアリング、ラジアルボール 60/22 UU(JTEKT)	1	1	1	1
10 91201-GFM-971	オイルシール 14X20X3.2	1	1	1	1
11 91204-K44-V01	オイルシール 29X44X7(アライ)	1	1	1	1
12 94301-08100	ノツカピン 8X10	2	2	2	2

Honda Benly 50 (2016) - フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について - 43

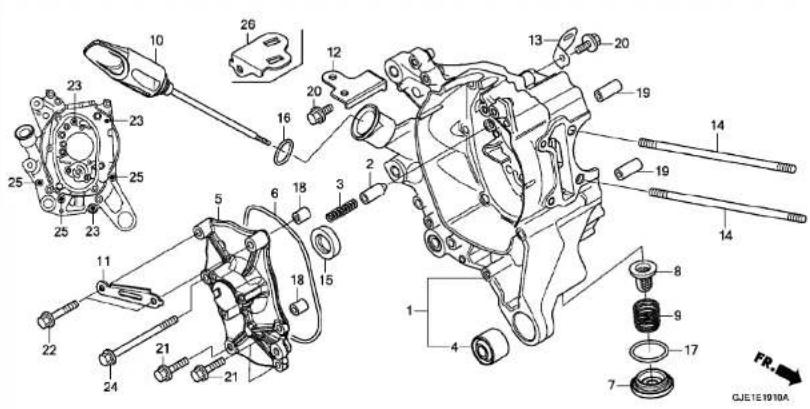

E-19-10 R. クランクケース


見出部品番号部品名使用個数適用号機 MV50 夕イプ
番号	1WH G	1VH J	2MH G	2VH J	初号機	終号機
1 11100-GJE-900	クランクケースCOMP, R	......	1	1	1	1
2 11115-GFM-900	プラグ, アリングブッシュ	......	1	1	1	1
3 11116-GFM-900	スプリング, アリングブッシュ	......	1	1	1	1
4 11216-GGM-901	プッシュ, エンジハンガーラバー	......	1	1	1	1
11216-GJE-900	......	......	1	1
5 11361-GJE-900	ベース, ステータ	......	1	1	1	1
6 11363-GJE-900	カスケット, ステータベース	......	1	1	1	1
7 12361-KGF-911	キャップ, オイルホール	......	1	1	1	1
8 15421-KPL-900	スクリーン, オイルフィルター	......	1	1	1	1
9 15426-KCW-880	スプリング, オイルフィルタースクリーン	......	1	1	1	1
10 15651-GJE-900	ゲージ, オイルレベル	......	1	1	1	1
11 32961-GJE-900	クランプ, A. C. ジネレーターコード	......	1	1	1	1
12 32962-GJE-900	クランプ A, エンジンハーネス	......	1	—	1	—
13 32965-GJE-900	クランプ B, エンジンハーネス	......	1	1	1	1
14 90031-GGZ-J00	ポルトA, スタッド 7X182.5	......	2	2	2	2
15 91201-K35-J01	オイルシール 20.8X32X6 (アライ)	......	1	1	1	1
16 91301-250-000	Oリング 21.5MM	......	1	1	1	1
17 91303-ZW9-000	Oリング 31.2X2.4	......	1	1	1	1
18 94301-08100	ノックピン 8X10	......	2	2	2	2
19 94301-08200	ノックピン 8X20	......	2	2	2	2
20 95701-06014-00	ポルト, フランジ 6X14	......	2	2	2	2
21 95701-06025-00	ポルト, フランジ 6X25	......	3	3	3	3
22 95701-06038-00	ポルト, フランジ 6X38	......	2	2	2	2
23 95701-06060-00	ポルト, フランジ 6X60	......	3	3	3	3
24 95701-06080-00	ポルト, フランジ 6X80	......	1	1	1

E-19-10R. クランクケース

見出部品番号部品名	使用価数適用号機MM50タイフ
番号	1WH 1VH 2MH 2VH初号機絕号機
25 95701-06115-00 ホルト, フランジ 6X115 ......	3 3 3 3
26 32962-GJE-J00 クランプ A. エンジンバネス ......	- 1 - 1

Honda Benly 50 (2016) - フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について - 45

Honda Benly 50 (2016) - フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について - 46

E-19-20 L. クランクケース


見出部品番号部品名使用個数適用号機 MM50 夕イプ
番号	1WH G	1WH J	2WH G	2WH J	初号機	終号機
1 11200-GJE-900 クランクケースCOMP,L......		1	1	1	1
2 11203-GGM-901 ブツユ,リヤークツションアンダーラバー		1	1	1	1
11203-GJE-900......	1	1	1
3 11216-GGM-901 ブツユ,エンジハンガーラバー......		1	1	1	1
11216-GJE-900......	1	1	1
4 90031-GGZ-J00 ホルトA,スタッド7X182.5......		2	2	2	2
5 90131-883-000 ホルト,ドレンプラグ12X15......		1	1	1	1
6 90474-333-000 ワツシヤー,シーリング8MM......		1	1	1	1
7 90604-GJE-900 サーケリップ,スペシャル33MM......		1	1	1	1
8 91002-GGZ-J01 ベアリング,ラジアルボールスベシャル6205U(NSK)		1	1	1	1
91002-GGZ-J02 ベアリング,ラジアルボールスベシャル6205U(NTN)		1	1	1	1
9 91004-GJE-901 ベアリング,ラジアルボール6201		1	1	1	1
10 91006-GJE-901 ベアリング,ラジアルボール6202		1	1	1	1
11 91007-GFM-971 ベアリング,ラジアルボール6204(NTN)		1	1	1	1
12 91202-GJE-901 オイルシール19X32X6......		1	1	1	1
13 91203-K35-J01 オイルシール20X32X6(アライ)......		1	1	1	1
14 94109-12000 ワツシャー,ドレンプラグ12MM......		1	1	1	1
15 95701-06028-00 ホルト,フランジ6X28......		3	3	3	3
16 95701-06040-00 ホルト,フランジ6X40......		3	3	3	3
17 95701-06055-00 ホルト,フランジ6X55......		2	2	2	2
18 95701-08012-00 ホルト,フランジ8X12......		1	1	1	1
E-20 クランクシャフト / ピストン
GJE1E2000
GJE1E2000
見出部品番号部品名使用個数適用号機MM50タイフ
番号	1WHG	1WHJ	2WHG	2WHJ	初号機	終号機
1 13000-GJE-900 クランクシャフトCOMP ......	1	1	1	1
2 13010-GGZ-J00 リングセツト, ピストン(スタンダード) (リケン)	1	1	1	1
3 13101-GGZ-J00 ピストン(スタンダード) ......	1	1	1	1
4 13111-GJE-900 ピン, ピストン ......	1	1	1	1
5 13115-GGM-900 クリップ, ピストンピン(10MM) ...	2	2	2	2
6 90741-003-010 キー, ウワドラフ 4MM ......	1	1	1	1

Honda Benly 50 (2016) - フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について - 48

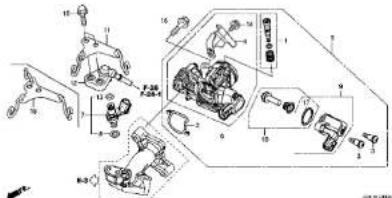

E-22 スロットルボディ


見出部品番号部品名使用個数通用号機


1 16016-K03-H11	スクリーセット	1	1	1	1
2 16075-K25-901	Oリング, スロットルポディ	1	1	1	1
3 16081-KYJ-901	スクリュー, トルクス 5X8.7	2	2	2	2
4 16169-KVB-S51	ステー, ワイヤー	1	-	1	-
16169-K46-N21	......	-	1
5 16400-GJE-901	スロットルポディASSY. (GQWDA A)		1	-	1	-
16400-GJE-J01	スロットルポディASSY. (NGA A)		-	1	-	1
6 16410-GJE-901	ポデイセツ	1	-	1	-
16410-GJE-J01	......	-	1	-	1
7 16450-GGZ-J01	インジエクターASSY., フューエル	1	1	1	1
8 16472-KPC-D50	リング, シール	1	1	1	1
9 16480-KVB-S51	ソレノイド	1	1	1	1
10 16485-GGZ-J01	シートセツト	1	-	1	-
16485-K69-601	......	-	1	-	1
11 17219-GJE-900	クランバー, プリーサーチューブ	1	-	1	-
12 17560-GJE-900	ジョイントCOMP, インジエクター	1	1	1	1
13 91301-GGL-J01	Oリング 6.3X2.2	1	1	1	1
14 93892-05012-18	スクリュークッシャー 5X12	1	1	1	1
15 95701-06022-00	ポルト, フランジ 6X22	2	2	2
16 96001-06025-00	ポルト, フランジ 6X25	2	2	2	2
17 16077-KVB-S51	Oリング 1.9X20.4	1	1	1	1
18 17219-GJE-J00	クランバー, プリーサーチューブ	-	1	-	1

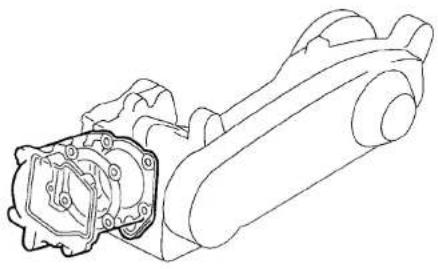

EOP-1ガスケットキットA
GJE1XC100
見出部品番号部品名使用個数通用号機 MM50 タイフ
見出部品番号部品名使用個数通用号機 MM50 タイフ
番号	1WH	1VH	2MH	2VH	初号機	終号機
番号	G	J	G	J	初号機	終号機
1 06111-GJF-900 ガスケットキットA ......	1	1	1	1
12191-GGZ-J00 ガスケット.シリングー ......	1	1	1	1
12251-GGZ-J01 ガスケット.シリングーヘッド ......	1	1	1	1
12391-GGZ-J00 ガスケット.ヘッドカバー ......	1	1	1	1
14560-GGZ-J01 ガスケット.テシショナーリフター ......	1	1	1	1
18291-GGM-901 ガスケット.エギゾーストパイプ ......	1	1	1	1
19226-GGZ-J00 ガスケット.ウォーターホンプカバー ...	1	1	1	1
19227-GGZ-J00 ガスケット.ウォーターホンプホデイ ·	1	1	1	1
19381-KWN-900 Oリング ......	1	1	1	1
90461-GFM-K00 ウツシヤー.シーリング 6.5MM ......		1	1	1	1
91304-HP5-601 Oリング 20.6X1.9 ......		2	2	2	2
91306-105-690 Oリング 9.5X1.5 ......		1	1	1	1
91307-PLC-004 Oリング 9.5X1.9(パチソニック) -		1	1	1	1

Honda Benly 50 (2016) - フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について - 51

EOP-2ガスケットキット B
GJE1X0200
GJE1X0200
見出部品番号部品名使用個数通用号機MM50タイブ
番号	1WH1VH2MH2VH初号機終号機
1 06112-GJE-900 ガスケットキットB ......	1	1	1	1
11363-GJE-900 ガスケット, ステーターベース ......	1	1	1	1
11395-GJE-900 ガスケット, L.カバー ......		1	1	1	1
12207-KWN-900 0リング 15.4X2 ......		1	1	1	1
19109-GET-003 シール, ドレン ......	1	1	1	1
90474-333-000 ワツシャー, シーリング 8MM ......		1	1	1	1
91301-250-000 0リング 21.5MM ......		1	1	1	1
91303-ZW9-000 0リング 31.2X2.4 ......		1	1	1	1
91351-642-000 0リングピニオンキャップ ......	1	1	1	1
91351-GRI-000 0リング 38.5X2 ......		1	1	1	1
94109-12000 ワツシャー, ドレンプラグ 12MM ...		1	1	1	1

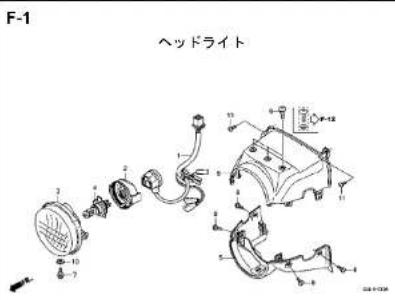

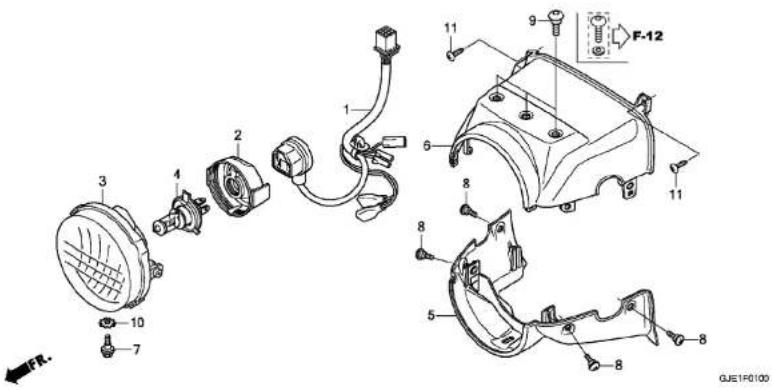

F-1ヘッドライト

見出部品番号部品名	使用個数通用号機MM50					タイプ
見出部品番号部品名	1WHG	1VHJ	2VHG	2VHJ	初号機終号機	タイプ
1 32101-GJE-900サブハーネス,フロント......	1	1	1	1
2 33105-GGL-J01カバー,ラバー......	1	1	1	1
3 33120-GGM-902ヘッドライトユニット......	1	—	1	—
33120-GGM-903......	—	1	—	1
4 34901-MJ6-732パルプ,ヘッドライト(12V 35/35W)(スタンレー)
5 53207-GJE-900カバー,ヘッドライトロアー......	1	1	1	1
6 53215-GJE-900カバー,ヘッドライトアッパー......	1	1	1	1
7 90101-GJ6-000ボルト,アジヤステイング......	1	1	1	1
8 90104-KPH-900スクリュー,スペシャル 5MM......	4	4	4	4
9 90114-MFL-000スクリュー,スペシャル 6X16......	3	3	—	—
10 90307-GFM-970ワグシャー,ロック 6MM......	1	1	1	1
11 93903-34480スクリュー,ケツピンゲ 4X16......	2	2	2	2

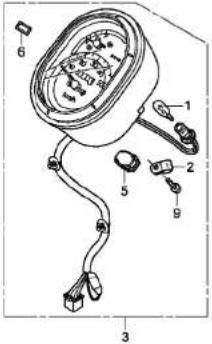

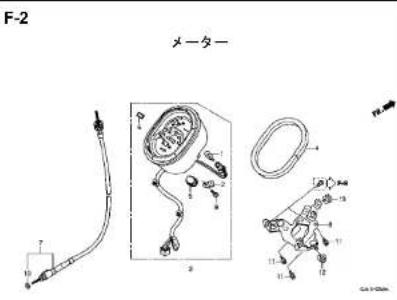

F-2		メーター



GJE1FC000A
見出部品番号部品名使用個数適用号機MM50タイフ
番号	1WH1WH2WH2WH初号機終号機
1 34908-KVE-900 バルプ、ウェッジベース(T10)(12V 1.7W) (TOSHIBA)	1	1	1	1
2 37121-KV3-008 クランプ	1	1	1	-
37215-KS3-901	-	1
3 37200-GJE-901 スピードメータASSY.(KPH)	1	1	1	-
37200-GJE-J11	-	-	-	1
4 37202-GGM-900 シールメータ	1	1	1	1
5 37211-GFC-901 キャツプ	1	1	1	1
6 37280-GFC-900 ラベル、オイルコーション	1	1	1	1
7 44830-GJE-901 ケープルASSY、スピードメーター	1	1	1	1
8 53115-GGM-900 ステー、メーター	1	-	1	-
53115-GJE-J10	-	1	-	1
9 90109-MZ5-008 スクリュー、タツビング 4X14	1	1	1	1
10 91256-KK3-840 Oリング 10X1.5	1	1	1	1
11 93891-04010-00 スクリューワッシャー 4X10	3	3	3	3
12 94021-06000-0S ナツト、キャップ 6MM	2	2	2	2
13 83602-KTJ-C00 ラバー、サイドカウル	-	1	-	1

F-3ミラー
GJE1FC300

見出部品番号部品名MM501WH 1VH 2VH 2VH1初号機終号機タイフ
1 88110-GJE-901 ミラーASSY.,パック......2 2 2 2

Honda Benly 50 (2016) - フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について - 59

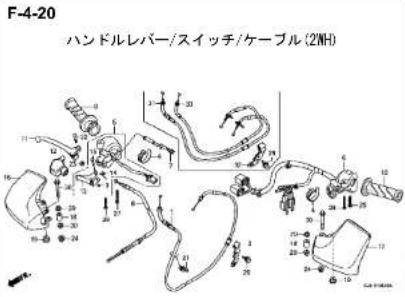

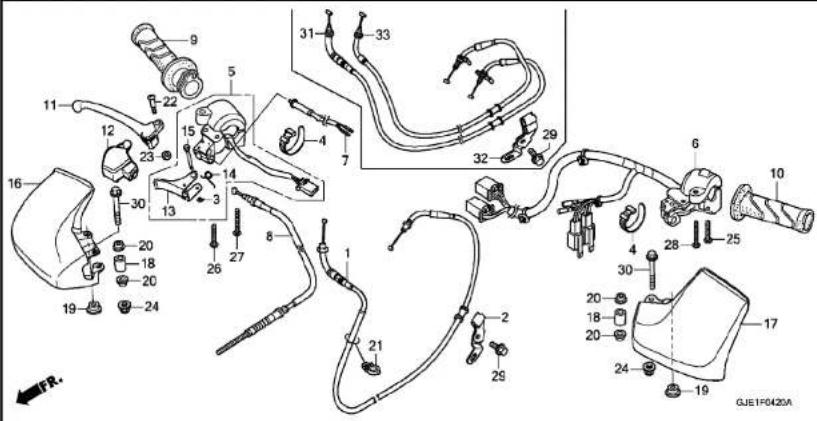

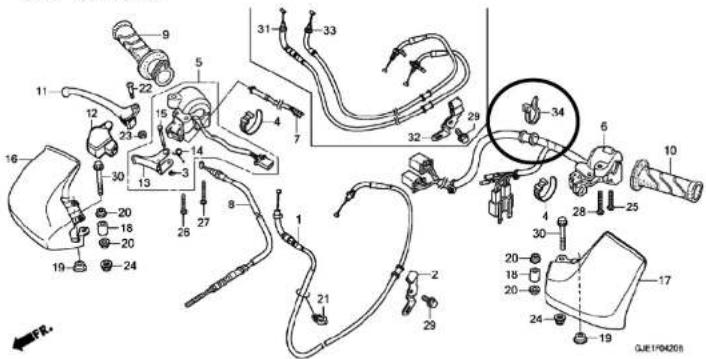

F-4-20 ハンドルレバー / スイッチ / ケーブル (2WH)



見出部品番号部品名使用個数適用号機 MM50 夕イプ
音号	1WHG	1VHJ	2MHG	2VHJ	初号機	終号機
1 17910-GJE-901	ケープ&COMP.,スロットル	-	-	1	-
2 17915-GJE-900	クランプ,スロットルケープル	-	-	1	-
3 30158-GW3-980	Eリッケ 3MM	-	-	1	1
4 32161-KYA-901	バンド B1.ワイヤー	-	-	2	2
5 35160-GJE-901	スイッチASSY..スタート	-	-	1	-
35160-GJE-J01	......	-	-	-	1
6 35200-GGM-911	スイッチASSY..ウインカー	-	-	1	-
35200-GJE-J11	......	-	-	-	1
7 35340-GJE-901	スイッチASSY..フロントストソブ	-	-	1	1
8 45450-GJE-911	ケープ&COMP.,フロントプレーキ	-	-	1	1
9 53140-GJE-900	グリツップ COMP.,スロットル	-	-	1	1
10 53166-GGO-900	グリツップ,L.ハンドル	-	-	1	1
11 53175-GJE-900	レバー,R.ステアリングハンドル	-	-	1	1
12 53176-GJE-900	カバー,R.ハンドルレバー	-	-	1	1
13 53181-GJE-900	レバーCOMP.,プレーキロッケ	-	-	1	1
14 53182-GJE-900	スプリッケ,レバーリターシ	-	-	1	1
15 53183-GW3-980	ピン,パーキングレバーピボット	-	-	1	1
16 53811-GJE-910	バイザー,R.ナックル	-	-	1	1
17 53812-GJE-910	バイザー,L.ナックル	-	-	1	1
18 53813-GJE-910	カラー,ナックルバイザー	-	-	2	2
19 53814-GJE-910	カラー,B,ナックルバイザー	-	-	2	2
20 64630-GE3-610	カラー......	-	-	4	4
21 90112-GFC-J31	クリツプ,ハネス......	-	-	1	-
22 90115-GCO-C00	スクリュー,ハンドルレバーピボット	-	-	1	1
23 90302-435-761	ナツト,6カク 5MM	-	-	1	1

F-4-20 ハンドルレバー / スイッチ / ケーブル (2WH)

見出部品番号部品名使用価数適用号機 MM50 単位番号部品名 1WH 1WH 2WH 2WH 1号機絕号機タイプ
24 90302-KYA-601 ナット, フランジ 6MM (PT) ...... - - 2 2
25 93500-05028-0A スクリュー, パン 5X28 ...... - - 1 1
26 93500-05032-0A スクリュー, パン 5X32 ...... - - 1 1
27 93500-05035-0A スクリュー, パン 5X35 ...... - - 1 1
28 93500-05040-0A スクリュー, パン 5X40 ...... - - 1 1
29 95701-06016-00 ポルト, フランジ 6X16 ...... - - 1 1
30 95701-06045-08 ポルト, フランジ 6X45 ...... - - 2 2
31 17910-GJE-J01 ケープルCOMP. A, スロットル ...... - - - 1
32 17915-GJE-J00 クランバー, スロットルケープル ...... - - - 1
33 17920-GJE-J01 ケープルCOMP. B, スロットル ...... - - - 1

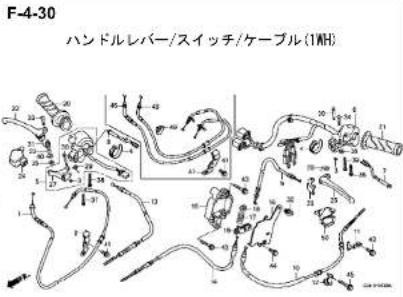

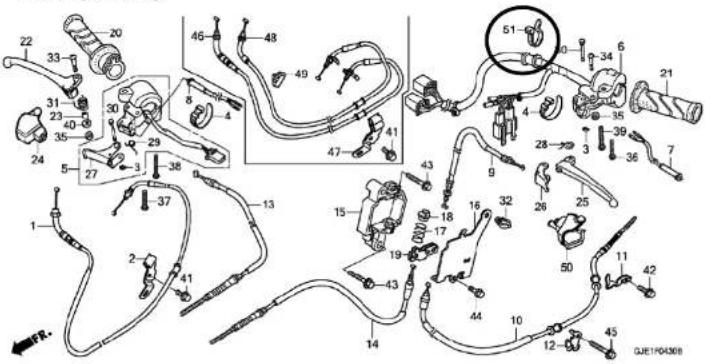

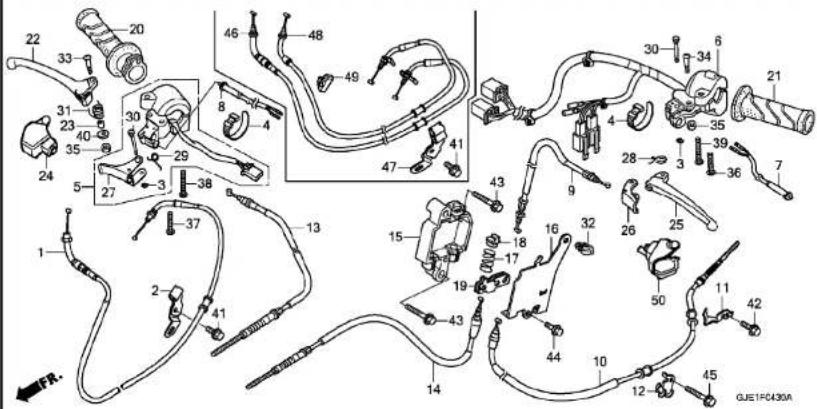

F-4-30 ハンドルレバー / スイッチ / ケーブル (1WH)



見出部品番号部品名使用個数池用号機


音号	17910-GJE-901	ケープルCOMP.,スロットル	1	-	-	-
2 17915-GJE-900	クランプ,スロットルケープル	1	-	-	-
3 30158-GW3-980	Eリング 3MM	2	2	-	-
4 32161-KYA-901	バンド B1.ワイヤー	2	2	-	-
5 35160-GJE-901	スイッチASSY..スタート	1	-	-	-
35160-GJE-J01	......	-	1	-	-
6 35200-GGM-901	スイッチASSY.,ウインカー	1	-	-	-
35200-GJE-J01	......	-	1	-	-
7 35340-GGM-901	スイッチASSY.,フロントストツブ	1	1	-	-
8 35340-GJE-901	スイッチASSY.,フロントストツブ	1	1	-	-
9 43440-GGM-901	ケープルCOMP.,リヤープレーキファースト	1	1	-	-
10 43450-GJE-901	ケープルCOMP.,リヤープレーキセカンド	1	1	-	-
11 43455-GJE-900	クランバー,リヤープレーキケープル	1	1	-	-
12 43456-GJE-900	クランバーB,リヤープレーキケープル	1	1	-	-
13 45440-GJE-901	ケープルCOMP.,フロントプレーキファースト	1	1	-	-
14 45450-GGM-902	ケープルCOMP.,フロントプレーキセカンド	1	1	-	-
15 47601-GJE-900	グラケット,プレーキ	1	1	-	-
16 47602-GJE-900	カバー,ブラケット	1	-	-	-
47602-GJE-J00	......	-	1	-	-
17 47604-GGM-900	スプリング,ディレイ	1	1	-	-
18 47605-GGM-900	ストツバー,イコライザー	1	1	-	-
19 47651-GGL-J00	イコライザー	1	1	-	-
20 53140-GJE-900	グリップCOMP.,スロットル	1	1	-	-
21 53166-GGC-900	グリップL,ハンドル	1	1	-	-
22 53175-GJE-900	レバー,R.ステアリングハンドル	1	1	-	-

F-4-30 ハンドルレバー / スイッチ / ケーブル (1WH)
見出			使用価数遺用号機
番号	部品番号部品名		MM50					タイプ
番号	部品番号部品名		1WHG	1VHJ	2VHG	2VHJ	初号機	終号機
23	53176-GET-000	ガイド,リターンスプリング	1	1	-	-
24	53176-GJE-900	カバー,R.ハントルレバー	1	1	-	-
25	53178-GC1-000	レバー,L.ステアリングハンドル	1	1	-	-
26	53181-GGM-900	レバー-COMP.,ブレーキロツク	1	1	-	-
27	53181-GJE-900	レバー-COMP.,ブレーキロツク	1	1	-	-
28	53182-GGM-900	スプリング,レバーリターン	1	1	-	-
29	53182-GJE-900	スプリング,レバーリターン	1	1	-	-
30	53183-GW3-980	ピン,パーキングレバーピボット	2	2	-	-
31	53199-GEE-010	スプリング,ブレーキレバーリターン	1	1	-	-
32	90112-GFC-J31	クリップ,ハーネス	1	-	-	-
33	90115-GBL-870	スクリュー,ハンドルレバーピボット	1	1	-	-
34	90115-GCC-C00	スクリュー,ハンドルレバーピボット	1	1	-	-
35	90302-435-761	ナツト,6カク 5MM	2	2	-	-
36	93500-05028-0A	スクリュー,パン 5X28	1	1	-	-
37	93500-05032-0A	スクリュー,パン 5X32	1	1	-	-
38	93500-05035-0A	スクリュー,パン 5X35	1	1	-	-
39	93500-05040-0A	スクリュー,パン 5X40	1	1	-	-
40	94103-05000	ワッシャー,ブレイン 5MM	1	1	-	-
41	95701-06016-00	ボルト,フランジ 6X16	1	1	-	-
42	95701-06016-08	ボルト,フランジ 6X16	1	1	-	-
43	95701-06030-08	ボルト,フランジ 6X30	2	2	-	-
44	96001-06012-00	ボルト,フランジ 6X12	1	1	-	-
45	96001-06035-07	ボルト,フランジ 6X35	1	1	-	-
46	17910-GJE-J01	ケーブルCOMP.A.スロットル	-	1	-	-
47	17915-GJE-J00	クランバー,スロットルケーブル	-	1	-	-
48	17920-GJE-J01	ケーブルCOMP.B.スロットル	-	1	-	-
49	46392-TF0-003	クリップ,ブレーチパイプ	-	1	-	-
50	53177-GJE-J00	カバー,L.ハンドルレバー	-	1	-	-

2017.11.01 J

Honda Benly 50 (2016) - フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について - 63

Honda Benly 50 (2016) - フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について - 64

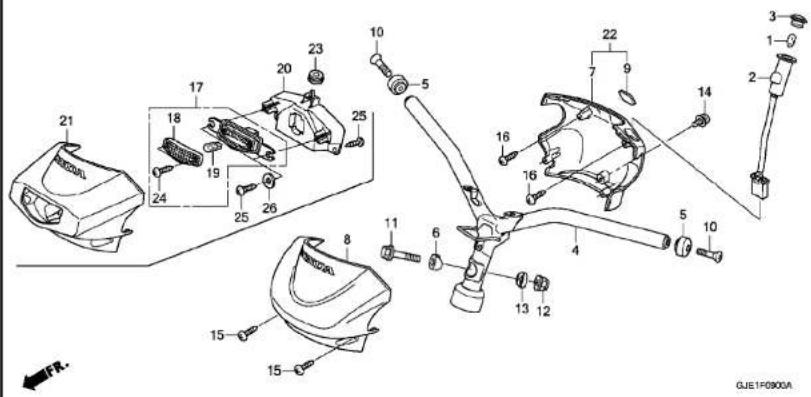

F-9 ハンドル / ハンドルカバー



見出部品番号部品名使用個数通用号機 MM50 夕イプ
番号	1WHG	1WHJ	2MHG	2WHJ	初号機	終号機
1 34908-GA7-701 バルブ,ウェッジベース(T10) (12V 3.4W)(ニツボンセイキ)	1	1	1	1
2 37505-GGM-901 ソケットCOMP.	1	1	1	1
3 37561-GGA-671 レンズCOMP.,ウインカーバイロット	1	1	1	1
4 53100-GJE-900 ハンドルCOMP.,ステアリング	1	-	1	-
5 53100-GJE-J00	-	1	-	1
5 53104-GGC-900 ウエイト,ハンドル	2	2	2	2
6 53124-GFM-970 カラー,ハンドルセツティング	1	1	1	1
7 53206-GGM-900 カバー,リヤーハンドル	1	1	1	1
8 53210-GGM-900ZB カバーセット,フロントハンドル(WL)TYPEI	1	1	1	-
9 86150-KYS-940 エンプレム,プロダクション(シンコーアジア)	1	1	1	1
10 90107-GGC-900 スクリュー,オーバル 6X30	2	2	2	2
11 90108-KRJ-900 ポルト,フランジ 10X55	1	1	1	1
12 90305-HCO-770 ナツト,セルフロック 10MM	1	1	1	1
13 90502-GFM-970 カラー,ハンドルセツティング	1	1	1	1
14 93891-05010-07 スクリュークッシャー 5X10	1	1	1	1
15 93903-34480 スクリュー,タッピング 4X16	2	2	2	2
16 93903-35380 スクリュー,タッピング 5X16	2	2	2	2
17 33180-GJE-J11 ライトASSY.,ポジション	-	-	-	1
18 33181-GBL-712 レンズ,ポジションライト	-	-	-	1
19 33301-SAO-741 パルブ(12V 5W)(スタンレー)	-	-	-	1
20 53208-GJE-J10 ステー,ポジションライト	-	-	-	1

見出部品番号部品名使用価数適用号機 MM50 タイフ


21 53210-GJE-J10ZA カバーセット, フロントパントル(WL) TYPEI......	-	-	-	1
22 53250-GJE-J00 カバ-ASSY, リヤーバンドル......	-	1	-	1
23 83602-KTJ-C00 ラバー, サイドカウル......	-	-	-	1
24 93901-24310 スクリュー, タッピング 4X12......	-	-	-	2
25 93903-34480 スクリュー, タッピング 4X16......	-	-	-	4
26 94103-05000 ワッシャー, プレイン 5MM......	-	-	-	2

Honda Benly 50 (2016) - フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について - 67

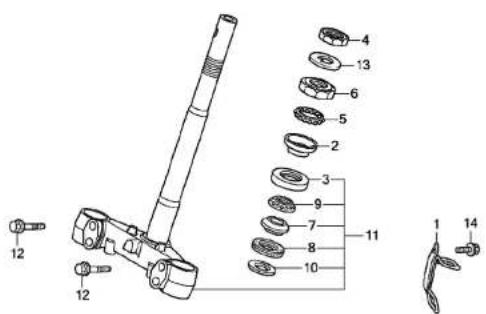

F-10ステアリングステム


GJE1F1000
見出部品番号部品名使用個数通用号機MM50タイブ
番号	1WHG	1VHJ	2MHG	2VHJ	初号機	終号機
1 45170-GGM-900 ガイドCOMP.B.フロントブレーキケーブル		1	1	1	1
2 50301-KCW-870	レース.ステアリングアツバーボール・・・	1	1	1	1
3 50302-KCW-870	レース.ステアリングポトムボール・・・	1	1	1	1
4 50306-GFC-900	ナツト.ステアリングステムロック・・・・・・	1	1	1	1
5 53210-GGC-900	ポールASSY..ステアリングスチール・・・	1	1	1	1
6 53211-KCW-870	レース.ステアリングトップコーン・・・・・・	1	1	1	1
7 53212-KCW-870	レース.ステアリングホトムコーン・・・・・・	1	1	1	1
8 53214-250-000	ダストシール.ステアリングヘツド・・・・・・	1	1	1	1
9 53215-GGC-900	ポールASSY..ステアリングスチール・・・	1	1	1	1
10 53216-KCW-870	ワツシャー,ステアリングヘツドダストシール	1	1	1	1
11 53219-GGM-900	ステムサブ ASSY..ステアリング・・・・・・	1	1	1	1
12 90102-GFM-970	ポルト.フランジ 10X45・・・・・・	4	4	4	4
13 90506-KCW-870	ワツシャー,ロックナツト・・・・・・・・・・	1	1	1	1
14 95701-06014-07	ポルト,フランジ 6X14・・・・・・	1	1	1	1

F-11 フロントフェンダー
GJE1F1100

見出部品番号部品名使用価値適用号機 MM50 タイプ
番号 1WH 1VH 2VH 2VH 初号機終号機
1 61100-GJE-901ZB フエンダー、フロント NH498R、...カブリコーンホワイト 1 1 1 12 90111-GFM-970 ボルト、スペシャル 6MM ......	3 3 3 3

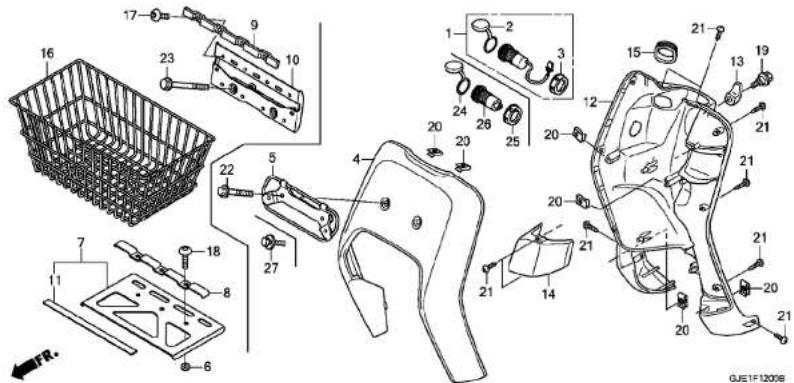

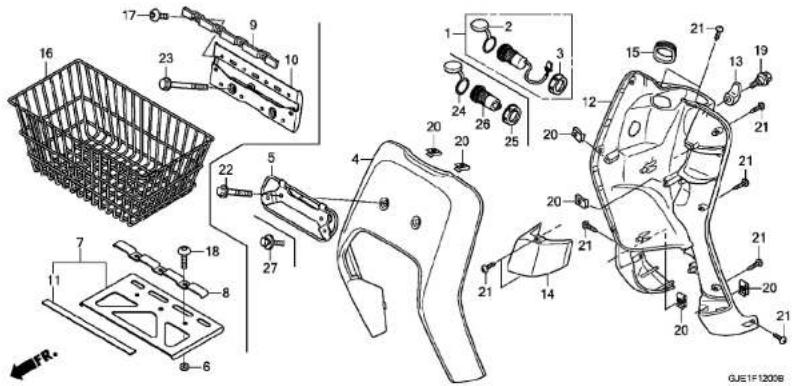

F-12 フロントカバー



見出部品番号部品名使用個数通用号機


音号	1WHG	1VHJ	2MHG	2VHJ	初号機	終号機	タイプ
1 31650-GJE-901	ソケットASSY, アクセサリー	1	-	1	-
2 31652-GJE-900	キヤツフ, ラバー	1	-	1	-
3 31653-HNO-A01	ナット	1	-	1	-
4 64301-GJE-900ZB	カバー, フロント+NH196+	1	1	1	1
5 81100-GJE-900	キヤリヤ-COMP., フロント	1	-	-	-
6 81101-GJE-910	カラー, フロントパスケットロアー	-	-	3	3
7 81102-GJE-910	プレート, フロントパスケットロアー	-	-	1	1
8 81103-GJE-910	プレートA, パスケットセグティング	-	-	1	1
9 81104-GJE-910	プレートB, パスケットセグティング	-	-	1	1
10 81105-GJE-910	ステー, フロントパスケットアツバー	-	-	1	1
11 81108-GJE-910	ラバー, フロントパスケットロアー	-	-	1	1
12 81131-GJE-900	シールド, レッグ	1	-	-	-
81131-GJE-J00	......	-	1	-	-
81131-GJE-910	......	-	-	1	-
81131-GJE-J10	......	-	-	-	1
13 81132-GAH-000ZW	フック, ラギジ*NH1+	1	1	1	1
14 81132-GGM-900	ポケット, L. インナー	1	1	1	1
15 81133-GFH-920	カバー, コンピネーション&ロックスイッチ	1	1	1	1
16 81311-GGM-910	パスケット, フロント	-	-	1	1
17 90101-GJE-910	ポルト, スペシャル 6X12	-	-	4	4
18 90102-GJE-910	ポルト, スペシャル 6X16	-	-	3	3
19 90107-GFC-900	ポルト, スペシャル 6MM	1	1	1	1
20 90303-GFM-970	ナツト, スブリング 4MM	6	6	6	6

F-12 フロントカバー

見出部品番号部品名使用価数適用号機 MM50 タイフ
番号	1WH 1VH 2MH 2VH 初号機経号機
21 93903-34480 スクリュー、タッピング 4X16 ......	12 12 12 12
22 95701-06035-07 ホルト、フランジ 6X35 ......	2 - - -
23 95701-06065-07 ホルト、フランジ 6X65 ......	- - 2 2
24 31652-GJE-J01 キャツプ ......	- 1 - 1
25 31653 HP0-A01 ナット ......	- 1 - 1
26 31655-HPO-A01 ソケットCOMP., アクセサリーライト ......	- 1 - 1
27 93404-06016-08 ホルトワツシャー 6X16 ......	- 2 - -

Honda Benly 50 (2016) - フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について - 72

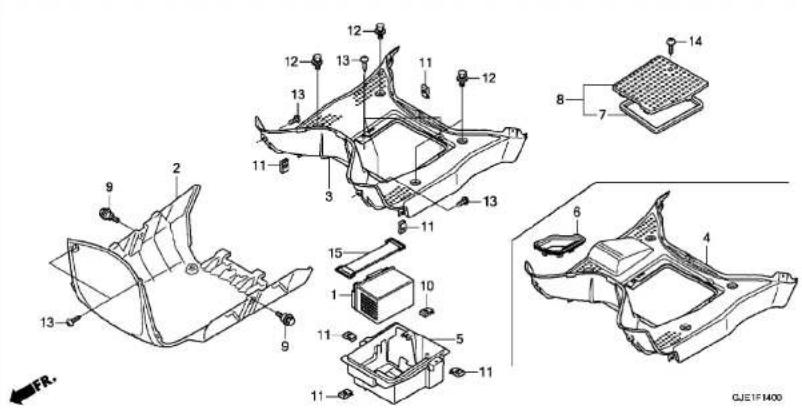

F-14 フロアーステップ / バッテリー

見出部品番号部品名使用個数通用号機 MM50 タイプ


1 31500-GCC-B51 パッテリー(YTX5L-BS)(GS ユアサ) 1 - 1 -
31500-GJE-J01 パッテリー(YTZ6V)(GS ユアサ) - - 1 - 1
2 50621-GJE-900 カバー、アンダ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
3 64310-GJE-900 ステップ,フロアー - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
64310-KZP-650 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -	64310-GJE-910 ステップ,フロアー - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -	64310-GJE-J10 パックス,バッテリー - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1
5 64312-GJE-900 パックス,バッテリー - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
7 64321-GJE-900 カバー、リヤープレーキベダル - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - –
8 64325-GJE-900 シール,バッテリー・リッド COMP.,バッテリー - - 1 - 1 - 1
64325-KZP-650 リッド COMP.,バッテリー - - 1 - 1 - 1
9 90111-162-000 ホルト,フランジ 6MM - - 2 2 2 2
10 90302-GFM-970 ナツト,スプリング 5MM - - 1 1 1
11 90303-GFM-970 ナツト,スプリング 4MM - - 8 8 8 8
12 93414-06012-08 ボルトワッシャー 6X12 - - 4 4 4 4
13 93903-34480 スクリュー,タッピング 4X16 - - 7 7 7 7
14 93903-35280 スクリュー,タッピング 5X12 - - 1 1 1 1
15 95012-17001 パンド F,バッテリー(155MM) - - 1 1 1 1

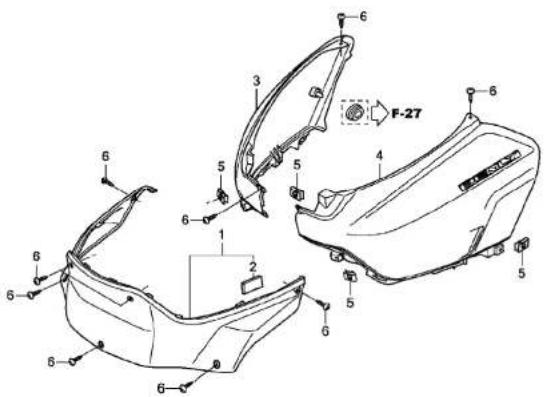

F-15 ボディカバー
GJE1F1600
GJE1F1600
見出部品番号部品名使用価値適用号機MM50タイフ
番号	1WH1VH2MH2VH初号機終号機
番号	G	J	G	J
1 64300-GJE-900リッド ASSY..プラグメインテナンス	1	-	1	-
64300-GJE-J00	-	1	-	1
2 64331-GJE-900クッション.プラグメインテナンスリッド	1	1	1	1
3 83505-GJE-900ZAカバーセット.R.ボディ(WIL)TYPE1	1	1	1	1
4 83605-GJE-900ZAカバーセット.L.ボディ(WIL)TYPE1	1	1	1	1
5 90303-GFM-970ナット.スプリング4MM	4	4	4	4
6 93903-34480スクリュー.タッピング4X16	10	10	10	10

Honda Benly 50 (2016) - フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について - 75

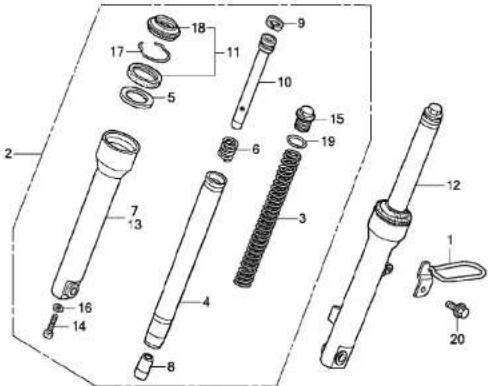

F-17 フロントフォーク


GJE1F1703
見出部品番号部品名使用個数通用号機 MM50 タイプ
番号	1WH 1VH 2MH 2VH 初号機終号機
1 45160-GGM-900 ガイトCOMP,ブレーキケープル...	1	1	1	1
2 51400-GGK-003 フォークASSY,R.フロント......	1	1	1	1
3 51401-KVJ-910 スプリング,フロントフォーケ......	2	2	2	2
4 51410-GFM-J11 パイプCOMP,フロントフォーケ......	2	2	2	2
5 51412-GGC-901 ワッシャー,オイルシール(CHUANNAN ABSORBER)	2	2	2	2
6 51413-KRF-H71 スプリング,リバウンド......	2	2	2	2
7 51420-GGK-003 ケース,R.ボトム......	1	1	1	1
8 51432-KRF-H71 ピース,オイルロック(CHUANNAN ABSORBER)	2	2	2	2
9 51437-KRF-H71 リング,ピストン(CHUANNAN ABSORBER)	2	2	2	2
10 51440-GFM-J11 バイプ,シート......	2	2	2	2
11 51490-GFM-J11 シールセツト,フロントフォーケ......	2	2	2	2
12 51500-GGK-003 フォークASSY,L.フロント......	1	1	1	1
13 51520-GGK-003 ケース,L.ボトム......	1	1	1	1
14 90116-KRF-H71 ボルト,ソケット 8X30(CHUANNAN ABSORBER)	2	2	2	2
15 90123-GFM-J11 ボルト,フロントフォーケ......	2	2	2	2
16 90544-KRF-H71 ワッシャー,スペシャル 8MM(CHUANNAN ABSORBER)	2	2	2	2
17 90651-KRF-H71 リング,オイルシールストパワー(CHUANNAN ABSORBER)	2	2	2	2
18 91254-KRF-H71 シール,ダスト(CHUANNAN ABSORBER)	2	2	2	2

F-17 フロントフォーク
GJE1F1700
見出部品番号部品名使用価数適用号機 MM50 タイフ
19 91351-KRF-H71 0リング 22X2 8 (CHUANNAN ABSORBER) 2 2 2 220 95701-06012-08 ボルト, フランジ 6X12 ...... 1 1 1 1

Honda Benly 50 (2016) - フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について - 78

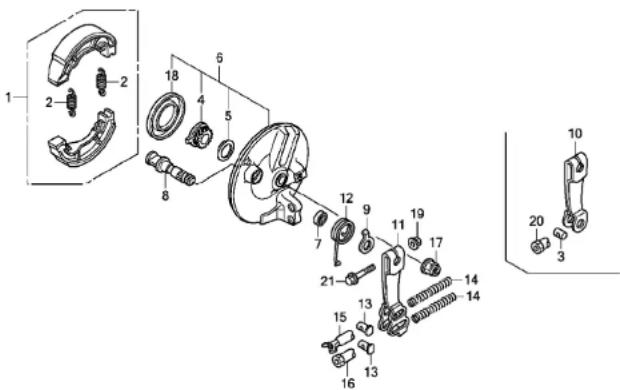

F-19 フロントブレーキパネル


GJEIF1900
見出部品番号部品名使用個数通用号機 MM50 タイプ


1 06430-KRF-B80 シューセット, プレーキ(JB) ......	1	1	1	1
2 43151-KCW-870 スブリング, プレーキシュー ......	2	2	2	2
3 43453-GFM-970 ジョイントB, プレーキアーム ......	—	—	1	1
4 44806-GJE-901 ギヤー, スピートメーター(18T) ......	1	1	—	—
44806-GCC-000 ......	—	—	1	1
5 44808-107-720 ワツシャー, スピートメーターギヤー ......	1	1	1	1
6 45010-GJE-900ZA パネルサブCOMP, フロントブレーキ *NH132M=., マックスシルバーメタリック	1	1	—	—
45010-GGM-910ZA NH132M., マックスシルバーメタリック	—	—	1	1
7 45134-250-000 ダストシール, プレーキカム ......	1	1	1	1
8 45141-GGK-000 カム, フロントブレーキ ......	1	1	1	1
9 45145-KCW-870 インジケーター, フロントブレーキ ......	1	1	1	1
10 45410-GGM-910 アーム, フロントブレーキ ......	—	—	1	1
11 45410-GJE-900 アーム, フロントブレーキ ......	1	1	—	—
12 45435-GB2-720 スブリング, プレーキアームリケーン ......	1	1	1	1
13 45453-GJE-900 ジョイント, プレーキアーム ......	2	2	—	—
14 45456-GGK-000 スブリング, プレーキケーブルエンド ......	2	2	—	—
15 45459-GJE-900 ナツト, プレーキアジヤステイング ......	1	1	—	—
16 45459-KWP-911 ナツト, プレーキアジヤステイング ......	1	1	—	—
17 90306-KFO-003 ナツト, フランジ 12MM(フセラシ) ......	1	1	1	1
90306-KYA-601 ナツト, フランジ 12MM(PT) ......	1	1	1	1
18 91253-GBK-003 ダストシール 41X60X7 ......	1	1	—	—
91253-GCG-000 オイルシール 41X60X7 ......	—	—	1	1
19 94050-06000 ナツト, フランジ 6MM ......	1	1	1	1
20 95015-42000 ナツトB, プレーキロットアジヤステイング ......	—	—	1	1
21 95701-06032-00 ホルト, フランジ 6X32 ......	1	1	1	1

F-20-30 フロントホイール
GJE1F20030
見出部品番号部品名			使用個数通用号機MM50					タイプ
見出部品番号部品名			1WH	1WH	2WH	2WH	初号機	終号機
番号			G	J	G	J	初号機	終号機
1	42753-K12-901	パルプ,リム(CST)	1	1	1	1
2	44301-GGM-900	アクスル,フロントホイール	1	1	1	1
3	44312-GGM-900	カラー,R.フロントホイールサイド	1	1	1	1
4	44620-GW3-980	カラー,フロントアクスルディスクランス	1	1	1	1
5	44650-GJE-900ZA	ホイールサブ ASSY..フロントNH132M.マックスシルバーメタリック	1	1	1	1
6	44711-GJE-901	タイヤ,フロント(CST)(90/90-12 44J)	1	1	1	1
7	91051-K48-A01	ヘアリング,ラジアルボール(6201U L)(JTEKT)	2	2	2	2
	91052-K24-901	ヘアリング,ラジアルボール(6201U L)(NSK)	2	2	2	2
	91052-K24-902	ヘアリング,ラジアルボール(6201U L)(NTN)	2	2	2	2
8	91257-GFM-900	ダストシール 35X20X7(KOK)	1	1	1	1

Honda Benly 50 (2016) - フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について - 81

F-22-30リヤーホイール


CJE1F2230
見出部品番号部品名使用個数通用号機MM50タイブ
番号	1WHG	1VHJ	2MHG	2VHJ	初号機	終号機
1 06430-KRF-B80 シューセット、ブレーキ(JB) ·······	1	1	1	1
2 42650-GJE-900ZA ホイールサブ ASSY、リヤー+NH132M*、マックスシルバーメタリック	1	1	1	1
3 42711-GJE-901 タイヤ、リヤー(CST)(110/90-10 61J)	1	1	1	1
4 42753-K12-911 パルブ、リム(CST) ·······	1	1	1	1
5 43141-GGK-000 カム、リヤープレーキ ·······	1	1	1	1
6 43151-KCW-870 スブリング、ブレーキシュー ·······	2	2	2	2
7 43410-GJE-900 アーム、リヤープレーキ ·······	1	1	1	1
8 43453-GFM-970 ジョイントB、ブレーキアーム ·······	1	1	1	1
9 43472-KVB-900 スブリング、リヤープレーキアーム ·····	1	1	1	1
10 90112-KVB-900 ボルト、フランジ 6X32 ·······	1	1	1	1
11 90305-KBN-901 ナツト、U 16MM ·······	1	1	1	1
12 90501-KBN-900 ワツシヤー 16MM ·······	1	1	1
13 95015-42000 ナツトB、ブレーキロッドアジヤステイング	1	1	1	1
F-24 シート
CJE1F2400A
見出部品番号部品名使用個数通用号機 MM50 タイプ
見出部品番号部品名使用個数通用号機 MM50 タイプ
番号	1WH G	1VH J	2VH G	2VH J	初号機	終号機
1 77100-GGM-900	シートCOMP. シングル	1	-	1	-
77100-GJE-J00	......	-	1	-	1
2 77201-GJE-900	ヒンジCOMP.A. シート	1	1	1	1
3 77202-GJE-900	ヒンジCOMP.C. シート	1	1	1	1
4 77211-GBJ-830	ラバーシートマウンティング	2	2	2	2
5 77215-GC2-000	ラバー-B, シートストラバー	2	2	2	2
6 90107-GFM-970	ピン、ヒンジ	1	1	1	1
7 94050-06080	ナットフランジ 6MM	2	2	2	2
8 95701-06014-08	ポルト、フランジ 6X14	2	2	2	2
9 77105-GJE-J00	レザーコOMP. シート	-	1	-	1

Honda Benly 50 (2016) - フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について - 84

F-26 フューエルタンク (MW501WHG/2WHG)


見出部品番号部品名使用個数通用号機


1 16700-GJE-901	ポンプ ASSY, フューエル	1	-	1	-
2 16706-GGL-J01	Oリング 6.8X1.9	1	-	1	-
3 16707-KWN-711	フィルターセット	1	-	1	-
4 17530-GJE-900	タンクセット, フューエル	1	-	1	-
5 17514-GJE-900	クランプ, フューエルホース	1	-	1	-
6 17517-GGL-J00	リテーナ, フューエルポンプ	2	-	2	-
7 17518-GGL-J00	ダストシール	1	-	1	-
8 17525-GJE-900	カバー, フューエルポンプ	1	-	1	-
9 17527-GGM-900	ラバー, フューエルシール	1	-	1	-
10 17528-GJE-900	ホースASSY, フューエルフィード	1	-	1	-
11 17572-GGL-J00	Oリング, フューエルポンプ	1	-	1	-
12 17620-GGM-901	キャップ COMP, フューエルフイラー	1	-	1	-
13 17632-383-831	バツキン, フューエルフィラーキャップ	1	-	1	-
14 37800-GJE-901	フューエルユニット	1	-	1	-
15 90303-GFM-970	ナツト, スプリング 4MM	2	-	2	-
16 90661-KPH-701	クリップ, パイプ	1	-	1	-
17 91540-GFC-890	クリップ, パーネスパンド	1	-	1	-
18 93404-08020-08	ポルトワッシャー 8X20	4	-	4	-
19 93414-06012-08	ポルトワッシャー 6X12	1	-	1	-
20 94050-06000	ナツト, フランジ 6MM	4	-	4	-
21 95701-06014-08	ポルト, フランジ 6X14	2	-	2	-
22 95003-23045-60	チューブ, ピニール 8X12X450(95003-23001-60M)	1	-	1	-

F-26-1 フューエルタンク (MW501WHJ/2WHJ)

見出部品番号部品名			使用個数通用号機
見出部品番号部品名			MM50						タイプ
番号			1WHG	1VHJ	2VHG	2VHJ	初号機	終号機	タイプ
1	16700-GJE-901	ポンプ ASSY, フューエル	-	1	-	1
2	16706-GGL-J01	0リング 6.8X1.9	-	1	-	1
3	16707-KWN-711	フィルターセット	-	1	-	1
4	17510-GJE-J00	タンクCOMP, フューエル	-	1	-	1
5	17514-GJE-900	クランプ, フューエルホース	-	1	-	1
6	17517-GGL-J00	リテナー, フューエルポンプ	-	2	-	2
7	17518-GHB-601	シール, ダスト(オオッカホ, リテック)	-	1	-	1
8	17525-GJE-J00	カバー, フューエルホンプ	-	1	-	1
9	17526-GJE-J00	カバー, フューエルキャップ	-	1	-	1
10	17528-GJE-900	ホースASSY, フューエルフィード	-	1	-	1
11	17572-GHB-601	0リング, フューエルポンプ (アライ)	-	1	-	1
12	17620-GJE-J01	キャップ COMP, フューエルフィラー	-	1	-	1
13	17621-KRE-601	シール, プリーサー	-	1	-	1
14	37800-GJE-901	フューエルニット	-	1	-	1
15	90163-MJ1-000	ポルト, ソケット 4X23	-	3	-	3
16	90303-GFM-970	ナツト, スブリング 4MM	-	2	-	2
17	90661-KPH-701	クリップ, バイプ	-	1	-	1
18	91540-GFC-890	クリップ, パーネスパント	-	1	-	1
19	93404-08020-08	ポルトワッシャー 8X20	-	4	-	4
20	93414-06012-08	ポルトワッシャー 6X12	-	1	-	1
21	94050-06000	ナツト, フランジ 6MM	-	4	-	4
22	95003-27045-60	チュープ, ピニール 9X13X450(95003-27001-60M)	-	1	-	1
23	95701-06014-08	ポルト, フランジ 6X14	-	2	-	2

Honda Benly 50 (2016) - フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について - 85

F-27リヤーデッキ


[×73Y]
見出部品番号部品名使用値效適用号機MM50タイフ
番号	1WHG	1WHJ	2WHG	2WHJ	初号機	終号機
1 77251-GFM-970	パツグ、サービスプック	1	1	1	1
2 81146-GJE-900	ラバー、シール	1	1	1	1
3 81200-GJE-900	キャリヤー、ラギジ(スタンダード)	1	1	-	-
4 81200-GJE-910	キャリヤー、ラギジ	-	-	1	1
5 81300-GJE-900	カバー、ラギジキャリヤー	1	1	1	1
6 81310-GGM-900	カラー、リヤーキャリヤー	4	4	4	4
7 81325-GJE-900	リグド、オーナーズマニュアルボックス	1	1	1	1
8 81326-GJE-900	ベース、エレクトロニツコントロールユニット	1	1	1	1
9 83410-GJE-900	カバー、R.リヤーサイド	1	1	1	1
10 83510-GJE-900	カバー、L.リヤーサイド	1	1	1	1
11 83551-GE2-000	グロメット、エアークリーナーケース	2	2	2	2
12 90103-GGM-900	スクリュー、オーナーズマニュアルボックスリツド	1	1	1	1
13 90303-GFM-970	ナツト、スプリング4MM	1	1	1	1
14 90320-MM5-000	ナツト、スプリング6MM	2	2	2	2
15 90677-GFM-970	ナツト、クリップ5MM	1	1	1	1
16 92101-08020-0H	ポルト、6カク8X20	4	4	4	4
17 93414-06012-08	ポルトウッシャー6X12	6	6	6	6
18 93903-34480	スクリュー、タツピング4X16	4	4	4	4

[F-28]


見出部品番号部品名使用個数通用号機 MM50 夕イフ
番号			1WH G	1VH J	2MH G	2VH J	初号機	終号機
1	17208-GFM-970	カラー、エアークリーナーセッツティング	2	2	2	2
2	17210-GJE-900	エレメントCOMP. エアークリーナー	1	1	1	1
3	17213-GJE-900	シールエアークリーナー	2	2	2	2
4	17215-GJE-900	ダクト、エアークリーナー	1	1	1	1
5	17218-GJE-900	チューブ、ブリーサー	1	1	1	1
6	17225-GJE-900	ケースサブ ASSY. エアークリーナー	1	1	1	1
7	17234-KCW-B71	チューブ、エアークリーナードレン	1	1	1	1
8	17245-GJE-900	カバーサブ ASSY. エアークリーナー	1	1	1	1
9	17253-GJE-900	チューブ、エアークリーナーコネクティング	1	1	1	1
10	17261-KVB-T00	チューブ、ドレン	1	1	1	1
11	37880-KWN-C01	センサーASSY. エアーテンプレチャー	1	1	1	1
12	90305-GEE-710	ナツト、クリップ 6MM	1	1	1	1
13	90652-GJE-900	パント、コネクティングチューブ (44)	1	-	1	-
	90652-GJE-J00	....	-	1
14	93404-06040-08	ホルトワッシャー 6X40	2	2	2	2
15	93903-25480	スクリュー、タッピング 5X20	7	7	7	7
16	93913-255J0	スクリュー、タッピング 5X20	2	2	2	2
17	95002-02130	クリップ、チューブ (B12.5)	2	2	2	2
18	95002-41200-08	クランプ、チューブ (D12)	1	1
19	95002-80000	クリップ、チューブ (C12)	1	1	1	1

Honda Benly 50 (2016) - フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について - 86

Honda Benly 50 (2016) - フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について - 87

F-29 キャニスター
CJE1F2900
CJE1F2900
見出部品番号部品名使用個数通用号機MM50タイブ
番号	1WHG	1VHJ	2MHG	2VHJ	初号機	終号機
1 17261-GJE-J00	チューブ,ドレン	-	1	-	1
2 17311-GFM-K00	ラバー,キャニスターマウント	-	2	-	2
3 17410-GFM-K01	キャニスターCOMP.	-	1	-	1
4 17411-GJE-J00	チューブ COMP.,チャージ	-	1	-	1
5 17414-GJE-J00	チューブ A,パージ	-	1	-	1
6 17415-GJE-J00	チューブ B,パージ	-	1	-	1
7 17417-GJE-J00	チューブ,キャニスターエアー	-	1	-	1
8 36162-K48-A01	パルプ,パージコントロールソレイド	-	1	-	1
9 94050-05000	ナツト,フランジ 5MM	-	2	-	2
10 95002-02070	クリップ,チューブ(B7)	-	2	-	2
11 95002-02080	クリップ,チューブ(B8)	-	2	-	2
12 95002-02120	クリップ,チューブ(B12)	-	2	-	2
F-30 エキゾーストマフラー


見出部品番号部品名使用個数通用号機 MM50 タイプ
番号	1WH 1VH 2VH 2VH 初号機終号機
1 18291-GGM-901	ガスケット,エキゾーストパイプ	1	1	1	1
2 18293-G75-000	ラバー,プロテクターバグキン	2	2	2	2
3 18300-GJE-900	マフラーCOMP..エキゾースト	1	—	1	—
4 18300-GJE-J00	......	—	1	—	1
5 18318-GJE-900	プロテクターマフラー	1	1	1	1
6 90102-GCC-C50	ポルト,フランジ 10X40	2	2	2	2
6 90105-MBY-000	スクリュー,スペシャル 5X17	2	2	2	2
7 90304-GFM-970	ナット,キャップ 6MM	2	2	2	2

Honda Benly 50 (2016) - フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について - 90

Honda Benly 50 (2016) - フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について - 91

F-34 ブレーキペダル (2WH)
GJE1F3403
見出部品番号部品名使用個数通用号機MM50タイブ


1 35350-GGM-912 スイツチASSY, リヤーストツブ ......	-	-	1	1
2 35357-KVX-600 スブリング, ストツフスイツチ ......	-	-	1	1
3 43450-GJE-911 ケープルCOMP, リヤープレキ ......	-	-	1	1
4 43455-GJE-900 クランバー, リヤープレキケーブル ......	-	-	1	1
5 43456-GJE-900 クランバーB, ソヤープレキケーブル ...	-	-	1	1
6 46500-GGM-911 ベダル, リヤープレキ ......	-	-	1	1
7 46502-GJE-910 カバー, プレキベダル ......	-	-	1	1
8 46510-GGM-910 スブリング B, プレーキロックケーブルリターン	-	-	1	1
9 46514-GGM-910 スブリング, プレーモベダル ......	-	-	1	1
10 46620-GGM-911 ケープルCOMP, プレーキロック ......	-	-	1	1
11 46625-GGM-910 プレート, ベダルストツバー ......	-	-	1	1
12 46633-KJ9-000 プツシム, ストツバーフレート ......	-	-	1	1
13 90132-GJE-900 ボルト, フランジ 6X7.5 ......	-	-	1	1
14 90439-443-740 ワッシャー 16X22 ......	-	-	1	1
15 94201-25251 ピン, スプリット 2.5X25 ......	-	-	1	1
16 95701-06016-08 ボルト, フランジ 6X16 ......	-	-	1	1
17 96001-06035-07 ボルト, フランジ 6X35 ......	-	-	1	1
F-35 スタンド / キックスターターアーム

見出部品番号部品名使用個数通用号機 MM50 タイプ


1 28300-GJE-900 アームASSY, キックスターター......	1	1	1	1
2 35700-GJE-901 スイッチASSY, サイドスタント......	1	1	1	1
3 50500-GJE-900 スタントCOMP., メイン......	1	1	1	1
4 50503-GJE-900 シャフト, メインスタンド......	1	1	1	1
5 50505-GRI-710 ラバー, スタントストッパー......	1	1	1	1
6 50522-GJE-900 スプリング, メインスタンド......	1	1	1	1
7 50530-GJE-900 バーCOMP., サイドスタンド......	1	1	1	1
8 50535-GJE-900 プラケットCOMP., サイドスタンド......	1	-	1	-
50535-GJE-901 ......	-	1	-	1
9 50541-GJE-900 スプリング, サイドスタンド......	2	2	2	2
10 90108-GJE-900 ボルト, サイドスタンドピポット......	1	1	1	1
11 90147-MCE-950 ボルト, スペシャル 6X16......	1	1	1	1
12 90306-GJE-901 ナツト 12MM (PT)......	1	1	1	1
13 94101-12000 ワツシャー, プレイン 12MM......	1	1	1	1
14 94201-30200 ピン, スプリット 3.0X20......	1	1	1	1
15 95011-61000 ラバーA, スタントストッパー......	1	1	1	1
16 95701-06022-08 ボルト, フランジ 6X22......	1	1	1	1
17 95701-10025-08 ボルト, フランジ 10X25......	2	2	2	2
18 96201-10000 ニップル, グリース(A.T6) (M6X1.0)	1	1	1	1

Honda Benly 50 (2016) - フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について - 94

Honda Benly 50 (2016) - フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について - 95

F-36リヤークッション
GJE1F3600
見出部品番号部品名使用個数通用号機MM50タイブ
音号	1WH 1WH 2MH 2WH 初号機終号機
1 52400-GGM-901 クグションASSY, リヤー ......	1 1 1 1
2 52485-GGC-901 ブツシュ, ラバーアツバー(CHUANNAN ABSORBER)	1 1 1 1
3 52486-GGC-901 カラー, ラバープツシュアツバー(CHUANNAN ABSORBER)	1 1 1 1
4 90105-GGZ-J00 ボルト, フランジ 10X35 ......	1 1 1 1
5 90131-K01-900 ボルト, フランジ 8X32 ......	1 1 1 1

F-37ウインカー
1QJE1F3700
見出部品番号部品名使用個数適用号機MM50タイフ
番号	1WHG	1VHJ	2VHG	2VHJ	初号機	終号機
1 33400-GJE-901 ウインカーASSY.,R. フロント(12V 10W)	1	1	1	1
2 33407-GGL-J01 パッキン......	4	4	4	4
3 33420-GJE-901 レンズCOMP.,R. ウインカー......(R. フロント/L. リヤー)	2	2	2	2
4 33430-GGM-900 ステCOMP.,フロントウインカー......	2	2	2	2
5 33450-GJE-901 ウインカーASSY.,L. フロント(12V 10W)	1	1	1	1
6 33470-GJE-901 レンズCOMP.,L. ウインカー......(L. フロント/R. リヤー)	2	2	2	2
7 33600-GJE-901 ウインカーASSY.,R. リヤー(12V 10W)	1	1	1	1
8 33650-GJE-901 ウインカーASSY.,L. リヤー(12V 10W)	1	1	1	1
9 34904-KWG-A21 パルプ,クインカーライト(R10W)......	4	4	4	4
10 90111-GGM-900 ボルト,フランジ 6MM......	2	2	2	2
11 93500-06012-0A スクリュー,バン 6X12......	2	2	2	2
12 93902-34310 スクリュー,ケッピング 4X12......	4	4	4	4
13 96600-06012-08 ボルト,ソケット 6X12......	2	2	2	2

Honda Benly 50 (2016) - フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について - 99

F-38 テールライト
GJE1F3800
見出部品番号部品名使用値效適用号機MM50タイブ
見出部品番号部品名使用値效適用号機MM50タイブ
番号	1WH1WH2WH2WH初号機終号機
1 33701-GJE-901 テールライトユニット(12V 21/5W) ...	1	1	1	1
2 33702-KYA-601 レンズCOMP. テールライト ......	1	1	1	1
3 33704-GJE-901 テールライトCOMP. ......	1	1	1	1
4 34906-447-711 バルプ, テール&ストップライト(12V 21/5W) (スタンレー)	1	1	1	1
5 90101-GGM-900 ポルト, フランジ 5X16 ......	2	2	2	2
6 90352-KYA-600 パツキン, レンズ ......	1	1	1	1
7 93901-44580 スクリュー, タツピング 4X20 ......	2	2	2	2

F-39リヤーフェンダー


見出部品番号部品名MM50タイフ
番号	1VH 1VH 2VH 2VH 初号機終号機
1 33742-GFM-971 リフレクター、リフレツクス ......	1 1 1 1
2 80101-GGM-900ZA フェンダーセット、リヤー(WL) *TYPE1+ ......	1 1 1 1
3 80102-GJE-900 カバー、リザープタンク ......	1 1 1 1
4 80103-GJE-900 クツシヨン、リヤーインナーフエンゲー ......	4 4 4 4
5 80104-GJE-900 ステー、リヤーインナーフエンダーR. ......	1 1 1 1
6 80200-GJE-900 フェンダーアSSY...リヤーインナー ......	1 1 1 1
7 90101-GJE-900 ボルト、スペシャル 6MM ......	1 1 1 1
8 90111-GJE-900 ボルト、フランジ 6MM ......	4 4 4 4
9 90301-GGC-900 ナツト、スペシャル 5MM ......	1 1 1 1
10 90303-GFM-970 ナツト、スフリング 4MM ......	4 4 4 4
11 90305-GK8-000 ナツト、クリツブ 6MM ......	1 1 1 1
12 90522-028-000 ワツシャー、チェンケースセツティング ......	2 2 2 2
13 93414-06012-08 ボルトワツシャー 6X12 ......	4 4 4 4
14 95701-06014-02 ボルト、フランジ 6X14 ......	2 2 2 2

Honda Benly 50 (2016) - フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について - 101

F-41 ワイヤーハーネス


見出部品番号部品名使用個数通用号機
番号	使用個数通用号機						タイプ
	MV50
	1WH	1WH	2WH	2WH
	G	J	G	J	初号機	終号機
1 30400-GJE-901	コントロールユニット,エンジン	1	-	1	-
30400-GJE-J01	......	-	1	-	1
2 30401-GGZ-J00	カバー,エンジンコントロールユニット	1	1	1	1
3 30510-GJE-901	コイルCOMP.,イグニッション	1	1	1	1
4 30520-GFM-900	スペーサ,イグニッションコイル	2	2	2	2
5 30700-KZR-602	キャップ ASSY.,ノイスサブレッサー(トウヨウ)	1	1	1	1
6 32100-GJE-900	ハーネス,ワイヤー	1	-	-	-
32100-GJE-J00	......	-	1	-	-
32100-GJE-910	......	-	-	1	-
32100-GJE-J10	......	-	-	-	1
7 32107-KWV-000	カバー,コネクター	1	1	1	1
8 32606-K44-V01	キャップ,ダミ-(WPC 4P 090 M)(レツド)	1	1	1	1
9 35011-KZL-840	シャツターセット,キー	1	1	1	1
10 35012-KZL-840	スイッチセット,コンピネーション&ロック	1	1	1	1
11 35014-GGM-900	キー&スクリューセット	1	-	1	-
12 35121-GFC-620	キー,ブランク(62キーカミ2ケオオエチユウモン)	(1)	(1)	(1)	(1)
13 37881-GGZ-J00	カバー,エアーテンプレチャーセンサー	1	1	1	1
14 38110-GJE-901	ホーンASSY.(ハイ)	1	1	1	1
15 38235-SNA-A01	プーラー,ミニヒューズ	1	1	1	1
16 38255-GJE-901	カバー-COMP.,アツバ-	1	-	1	-
38255-GJE-J01	......	-	1	-	1

F-41 ワイヤーハーネス

見出部品番号部品名	使用価数適用号機						タイプ
見出部品番号部品名	MW50
番号	1WH	1WH	2WH	2WH
番号	G	J	G	J	初号機	終号機
17 38301-GGM-951 リレーCOMP., オーディブルパイロット&ウインカー	1	1	1	1
18 38306-292-000 サスペンション, ウインカーリレー ......	1	1	1	1
19 38501-KSS-B31 リレーCOMP., パワー(MICRO ISO 4P)	1	1	1	1
20 38502-GGZ-J01 リレーCOMP., パワー(MICRO ISO 5P) (ミツバ)	1	1	1	1
21 90106-GFM-900 ボルト, 6カク 6X22 ......	2	2	2	2
22 90164-GGK-003 スクリュー, フラット 6X16 ......	2	2	2	2
90164-GEE-003 スクリュー, フラット 6X22 ......	-	2	-	2
23 90651-GFM-971 バンド, ウイヤー ......	1	1	1	1
24 90652-KTT-C01 バンド, ウイヤー ......	1	1	1	1
25 95701-06012-08 ボルト, フランジ 6X12 ......	2	2	2	2
26 95701-06014-00 ボルト, フランジ 6X14 ......	2	2	2	2
27 95701-06016-08 ボルト, フランジ 6X16 ......	1	1	1	1
28 95701-08012-00 ボルト, フランジ 8X12 ......	1	1	1	1
29 98200-41000 ヒューズ, ミニ(10A) ......	6	5	6	5
30 98200-42500 ヒューズ, ミニ(25A) ......	2	2	2	2
31 38221-GJE-J01 ヒューズ, プレード (ミニ) (1A) ...	-	2	-	2
32 35010-GJE-J00 キーセット ......	-	1	-	1
33 90679-GFM-971 バンド, サクションホース ......	-	1	-	1

Honda Benly 50 (2016) - フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について - 103

F-42 フレームボディ


見出部品番号部品名			使用個数適用号機
見出部品番号部品名			MM50					タイプ
番号			1WHG	1VHJ	2MHG	2VHJ	初号機	終号機
1	46511-KCW-790	ラバー、ペダルストッパー	-	-	1	1
2	50100-GJE-900	ボディCOMP,フレーム	1	-	-	-
	50100-GJE-J00	......	-	1	-	-
	50100-GJE-910	......	-	-	1	-
	50100-GJE-J10	......	-	-	-	1
3	50136-GGM-900	プレート,フロアークロス	1	-	1	-
4	50325-GJE-900	ステー、フロントカバー	1	1	1	1
5	50352-GGM-900	ラバー、リンクストッパー	1	1	1	1
6	50355-GJE-900	リンクサブASSY,エンジンハンガー	1	1	1	1
7	50710-KPK-941	ホルダーASSY,ヘルメット	1	1	1	1
8	90105-GFM-970	ポルト,フランジ 10X326	1	1	1	1
9	90105-GJE-900	ポルト,フランジ 10X244	1	1	1	1
10	90107-449-000	ポルト,ヘルメットホルダーセグティング	1	1	1	1
11	90304-KCS-920	ナツト,U 10MM	2	2	2	2
12	94050-08080	ナツト,フランジ 8MM	2	2	2	2
13	95701-08012-08	ポルト,フランジ 8X12	2	2	2	2
14	95801-08050-08	ポルト,フランジ 8X50	1	1	1	1
15	95801-08060-08	ポルト,フランジ 8X60	1	1	1	1
16	50136-GJE-J00	プレート,フロアークロス	-	1	-	1
F-43リザーブタンク
GJE1F400
GJE1F400
見出部品番号部品名使用個数通用号機MM50タイフ
番号	1WHG	1VHJ	2VHG	2VHJ	初号機	終号機
1 19104-K29-900	キャップ, リザープタンク	1	1	1	1
2 19111-GJE-900	タンク, リザープ	1	1	1	1
3 19112-GJE-900	チューブ, リザープドレイン	1	1	1	1
4 19113-GJE-900	グロメット, リザープタンク	1	1	1	1
5 19118-GJE-900	ホース, リザープタンク	1	1	1	1
6 95002-02100	クリップ, チューブ(B10)	3	3	3	3

F-47 コーションラベル
GJE1F4700A
見出部品番号部品名使用値效適用号機MM50タイフ
見出部品番号部品名使用値效適用号機MM50タイフ
番号	1WH1WH2WH2WH初号機終号機
1 87501-GJE-901	プレート,レジステッドナンバー......		1	-	1	-
87501-GJE-J01	......	-	1	-	1
2 87505-GJE-900	ラベル,タイヤ......		1	-	1	-
87505-GJE-J00	......	-	1	-	1
3 87560-MY1-701	マーク,ドライブコーション......		1	-	1	-
87560-GJE-J00	......	-	1	-	1
4 87125-GJE-J00	プレート,ネーム......		-	1	-	1

F-48マーク
GJE1F4800
見出部品番号部品名	使用個数通用号機MM50タイフ
	1VH 1VH 2VH 2VH初号機終号機
1 B6531-GGM-900ZAマーク.ホンダ(80MM)TYPE1......86101-GJE-J10ZAマーク.ホンダ(75MM)TYPE1......2 B6801-GGM-900ZAマーク.ホンダ(75MM)TYPE1......3 B6831-GJE-900ZAマーク.ボディカバーTYPE1......	1 1 1 -1 - - 11 1 112 2 2 2

Honda Benly 50 (2016) - フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について - 107

F-49 フロントバスケットキット



見出部品番号部品名使用個数通用号機


1 06810-GJE-J00	パスケットキット, フロント	-	(1)	-	-
2 53811-GJE-910	バイザー, R. ナツクル	-	(1)	-	-
3 53812-GJE-910	バイザー, L. ナツクル	-	(1)	-	-
4 53813-GJE-910	カラー, ナツクルバイザー	-	(2)	-	-
5 53814-GJE-910	カラーB, ナツクルバイザー	-	(2)	-	-
6 64630-GE3-610	カラー	-	(4)	-	-
7 81101-GJE-910	カラー, フロントパスケットロアー	-	(3)	-	-
8 81102-GJE-910	プレート, フロントパスケットロアー	-	(1)	-	-
9 81103-GJE-910	プレートA, パスケットセグティング	-	(1)	-	-
10 81104-GJE-910	プレートB, パスケットセグティング	-	(1)	-	-
11 81105-GJE-910	ステー, フロントパスケットアツバー	-	(1)	-	-
12 81108-GJE-910	ラバー, フロントパスケットロアー	-	(1)	-	-
13 81311-GGM-910	パスケット, フロント	-	(1)	-	-
14 90101-GJE-910	ポルト, スペシャル 6X12	-	(4)	-	-
15 90102-GJE-910	ポルト, スペシャル 6X16	-	(3)	-	-
16 90302-KYA-601	ナツト, フランジ 6MM (PT)	-	(2)	-	-
17 95701-06045-08	ポルト, フランジ 6X45	-	(2)	-	-
18 95701-06065-07	ポルト, フランジ 6X65	-	(2)	-	-

部品番号索引
部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号
06000		14430-GJE-900 28 4		17210-GJE-900 71 2		19000		23233-GJE-900 37 11		32965-GJE-900 40 13
06000		14440-GJE-900 28 5		17213-GJE-900 71 3				23237-GCC-C50 37 12
06111-GJE-900 45 1		14451-KVB-S50 28 6		17215-GJE-900 71 4		19010-GGZ-J01 35 2		23238-GFM-900 37 13		33000
06112-GJE-900 46 1		14510-GJE-900 29 2		17218-GJE-900 71 5		19037-GEE-710 35 3		23411-GJE-900 39 3
06430-KRF-B80 64 1		14515-GJE-900 29 3		17219-GJE-900 44 11		19046-PAA-A00 35 4		23421-GJE-900 39 4		33105-GGL-J01 47 2
06430-KRF-B80 64 1	66 1	14520-GFC-771 29 4		17219-GJE-J00 44 18		19104-K29-900 83 1		23422-GJE-900 39 5		33120-GGM-902 47 3
06810-GJE-J00 86 1		14531-KZR-600 29 5		17225-GJE-900 71 6		19105-GJE-900 35 5		23430-GJE-900 39 6		33120-GGM-903 47 3
06810-GJE-J00 86 1		14560-GGZ-J01 29 6		17234-KCN-871 71 7		19109-GET-003 35 6				33180-GJE-J11 54 17
11000			45 1	17245-GJE-900 71 8			46 1	28000		33181-GBL-712 54 18
11000		14611-GGZ-J00 29 7		17253-GJE-900 71 9		19111-GJE-900 83 2				33301-SAO-741 54 19
11100-GJE-900 40 1		14711-GGZ-J00 28 7		17261-GJE-J00 72 1		19112-GJE-900 83 3		28223-KZL-840 36 8		33400-GJE-901 77 1
11115-GFM-900 40 2		14721-GGZ-J00 28 8		17261-KVB-T00 71 10		19113-GJE-900 83 4		28230-GGZ-J00 36 9		33407-GCL-J01 77 2
11116-GFM-900 40 3		14752-GGM-900 28 9		17311-GFM-K00 72 2		19118-GJE-900 83 5		28250-GJE-900 36 10		33420-GGE-901 77 3
11200-GJE-900 42 1		14761-GGM-900 28 10		17410-GFM-K01 72 3		19121-GJE-900 35 7		28253-GFC-900 36 11		33430-GGM-900 77 4
11203-GGM-901 42 2		14771-GJE-900 28 11		17411-GJE-J00 72 4		19122-GJE-900 31 1		28255-GS6-000 36 12		33450-GJE-901 77 5
11203-GJE-900 42 2		14775-GJE-900 28 12		17414-GJE-J00 72 5		19151-GJE-900 35 8		28281-KZL-C00 36 13		33470-GJE-901 77 6
11216-GGM-901 40 4		14781-MJE-D00 28 13		17415-GJE-J00 72 6		19210-GJE-900 31 2		28300-GJE-900 75 1		33600-GJE-901 77 7
11216-GGM-901 40 4	42 3			17417-GJE-J00 72 7		19220-GJE-900 31 3				33650-GJE-901 77 8
11216-GJE-900 40 4		15000		17510-GJE-J00 69 4		19226-GGZ-J00 31 4		30000		33701-GJE-901 78 1
11216-GJE-900 40 4	42 3			17514-GJE-900 68 5			45 1			33702-KYA-B01 78 2
11220-GJE-900 39 1		15021-GJE-900 33 1			69 5	19227-GGZ-J00 31 5		30158-GW3-980 50 3		33704-GJE-901 78 3
11340-GJE-900 34 1		15100-GJE-900 33 2		17517-GGL-J00 68 6			45 1		52 3	33742-GFM-971 79 1
11343-KVG-900 34 2		15130-GJE-900 33 3			69 6	19300-GGZ-J01 31 6		30400-GJE-J01 80 1
11361-GJE-900 40 5		15133-GGZ-J00 33 4		17518-GGL-J00 68 7		19381-KWN-900 31 7		30400-GJE-J01 80 1		34000
11363-GJE-900 40 6		15421-KPL-900 40 8		17518-GHB-601 69 7			45 1	30401-GGZ-J00 80 2
11363-GJE-900 40 6	46 1	15426-KCW-880 40 9		17525-GJE-900 68 8		19501-GGZ-J00 35 9		30510-GJE-901 80 3		34901-MJ6-732 47 4
11395-GJE-900 34 3		15651-GJE-900 40 10		17525-GJE-J00 69 8		19502-GGZ-J00 31 8		30520-GFM-900 80 4		34904-KWG-A21 77 9
	46 1			17526-GJE-J00 69 9		19503-GGZ-J00 35 10		30700-KZR-602 80 5		34906-447-711 78 4
		16000		17527-GGM-900 68 9		19505-GGZ-J00 35 11				34908-GA7-701 54 1
12000				17528-GJE-900 68 10		19506-GJE-900 35 12		31000		34908-KVE-900 48 1
12000		16016-KO3-H11 44 1			69 10	19507-GJE-900 35 13
12100-GGZ-J00 30 1		16075-K25-901 44 2		17530-GJE-900 68 4		19510-GGZ-J01 35 14		31210-GGZ-J01 32 1		35000
12191-GGZ-J00 30 2		16077-KVB-S51 44 17		17560-GJE-900 44 12				31220-GJE-J01 32 2
12191-GGZ-J00 30 2	45 1	16081-KYJ-901 44 3		17572-GGL-J00 68 11		21000		31220-GJE-J01 32 2		35010-GJE-J00 81 32
12200-GJE-900 27 1		16169-K46-N21 44 4		17572-GHB-601 69 11				31500-GCC-B51 60 1		35011-KZL-840 80 9
12204-GGZ-P00 27 2		16169-KVB-S51 44 4		17620-GGM-901 68 12		21200-GJE-900 39 2		31500-GJE-J01 60 1		35012-KZL-840 80 10
12207-KWN-900 35 1		16400-GJE-J01 44 5		17620-GJE-J01 69 12				31650-GJE-J01 58 1		35014-GGM-900 80 11
12207-KWN-900 35 1	46 1	16400-GJE-J01 44 5		17621-KRE-G01 69 13		22000		31652-GJE-900 58 2		35121-GFC-620 80 12
12209-MLO-722 28 1		16410-GJE-901 44 6		17632-383-831 68 13				31652-GJE-J01 59 24		35160-GJE-901 50 5
12251-GGZ-J01 27 3		16410-GJE-J01 44 6		17910-GJE-901 50 1				31653-HNO-A01 58 3		35160-GJE-J01 50 5
12251-GGZ-J01 27 3	45 1	16450-GGZ-J01 44 7			52 1			31653-HPO-A01 59 25		35160-GJE-J01 50 5
12310-GJE-900 26 1		16472-KPC-D50 44 8		17910-GJE-J01 51 31		22102-GG-M-900 36 2		31655-HPO-A01 59 26		352 5
12361-KGF-911 40 7		16480-KVB-S51 44 9			53 46	22105-GGM-900 36 3		31916-KRM-841 27 6		35200-GGM-901 52 6
12391-GGZ-J00 26 2		16485-GGZ-J01 44 10		17915-GJE-900 50 2		22109-GJE-900 36 4				35200-GGM-911 50 6
	45 1	16485-K69-601 44 10			52 2	22110-GJE-900 36 5		32000		35200-GJE-J01 52 6
		16700-GJE-901 68 1		17915-GJE-J00 51 32		22123-GJE-900 36 6				35200-GJE-J11 50 6
13000			69 1		53 47	22131-GJE-900 36 7		32100-GJE-900 80 6		35340-GGM-901 52 7
13000		16706-GGL-J01 68 2		17920-GJE-J01 51 33		22350-GAK-930 37 2		32100-GJE-910 80 6		35340-GJE-901 50 7
13000-GJE-900 43 1			69 2		53 48	22401-GW2-710 37 3		32100-GJE-J00 80 6		352 8
13010-GGZ-J00 43 2		16707-KWN-711 68 3				22535-GAK-305 37 4		32100-GJE-J10 80 6		35350-GGM-912 74 1
13101-GGZ-J00 43 3			69 3	18000		22804-148-000 37 5		32101-GJE-900 47 1		35357-KVX-600 74 2
13111-GJE-900 43 4								32107-KWV-000 80 7		35700-GJE-901 75 2
13115-GGM-900 43 5		17000		18291-GGM-901 45 1		23000		32161-KYA-901 50 4
13115-GGM-900 43 5					73 1				52 4	36000
14000		17110-GJE-J00 27 4		18293-GZ5-000 73 2		23100-GJE-901 37 6		32606-K44-V01 80 8
14000		17111-GJE-900 27 4		18300-GJE-900 73 3		23205-GGM-900 37 7		32961-GJE-900 40 11		36162-K48-A01 72 8
14100-GJE-901 28 2		17119-GGZ-J00 27 5		18300-GJE-J00 73 3		23224-GGM-900 37 8		32962-GJE-900 40 12		36532-GJE-901 27 7
14321-GJE-900 28 3		17120-GJE-J00 31 13		18318-GJE-900 73 4		23225-GW3-000 37 9		32962-GJE-J00 41 26		36533-GJE-900 27 8
14401-GGZ-J01 29 1		17208-GFM-970 71 1				23226-GCC-C50 37 10		32963-GJE-900 30 3

2017.11.01 J

部品番号索引
部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出
37000		44711-GJE-901 65 6	50352-GGM-900 82 5	53183-GW3-980 50 15	80000		87000
37000		44806-GCC-000 64 4	50355-GJE-900 82 6	53 30
37121-KV3-008 48 2		44806-GJE-901 64 4	50500-GJE-900 75 3	53199-GEE-010 53 31	80101-GGM-900ZA 79 2		87125-GJE-J00 84 4
37200-GJE-901 48 3		44808-107-720 64 5	50503-GJE-900 75 4	53206-GGM-900 54 7	80102-GJE-900 79 3		87501-GJE-901 84 1
37200-GJE-J11 48 3		44830-GJE-901 48 7	50505-GR1-710 75 5	53207-GJE-900 47 5	80103-GJE-900 79 4		87501-GJE-J01 84 1
37202-GGM-900 48 4			50522-GJE-900 75 6	53208-GJE-J10 54 20	80104-GJE-900 79 5		87505-GJE-900 84 2
37211-GFC-901 48 5		45000	50530-GJE-900 75 7	53210-GGC-900 56 5	80200-GJE-900 79 6		87505-GJE-J00 84 2
37215-KS3-901 48 2			50535-GJE-900 75 8	53210-GGM-900ZB 54 8			87560-GJE-J00 84 3
37280-GFC-900 48 6		45010-GGM-910ZA 64 6	50535-GJE-901 75 8	53210-GJE-J10ZA 55 21	81000		87560-MY1-701 84 3
37505-GGM-901 54 2		45010-GJE-900ZA 64 6	50541-GJE-900 75 9	53211-KCW-870 56 6
37561-GGA-671 54 3		45134-250-000 64 7	50621-GJE-900 60 2	53212-KCW-870 56 7	81100-GJE-900 58 5		88000
37800-GJE-901 68 14		45141-GGK-000 64 8	50710-KPK-941 82 7	53214-250-000 56 8	81101-GJE-910 58 6
	69 14	45145-KCW-870 64 9		53215-GGC-900 56 9		86 7		88110-GJE-901 49 1
37870-KZR-601 27 9		45160-GGM-900 62 1	51000	53215-GJE-900 47 6	81102-GJE-910 58 7
37880-KWW-C01 71 11		45170-GGM-900 56 1		53216-KCW-870 56 10		86 8		90000
37881-GGZ-J00 80 13		45410-GGM-910 64 10	51400-GGK-003 62 2	53219-GGM-900 56 11	81103-GJE-910 58 8
		45410-GJE-900 64 11	51401-KVJ-910 62 3	53250-GJE-J00 55 22		86 9		90001-GCC-000 33 5
38000		45435-GB2-720 64 12	51410-GFM-J11 62 4	53811-GJE-910 50 16	81104-GJE-910 58 9			90001-KWR-000 32 3
		45440-GJE-901 52 13	51412-GGC-901 62 5		86 2	86 10		90002-KWB-600 28 14
38110-GJE-901 80 14		45450-GGM-902 52 14	51413-KRF-H71 62 6	53812-GJE-910 50 17	81105-GJE-910 58 10			90004-GHB-610 26 3
38221-GJE-J01 81 31		45450-GJE-911 50 8	51420-GGK-003 62 7	86 3		86 11		90005-KY7-000 29 8
38235-SNA-A01 80 15		45453-GJE-900 64 13	51432-KRF-H71 62 8	53813-GJE-910 50 18	81108-GJE-910 58 11			90012-KYY-900 28 15
38255-GJE-901 80 16		45456-GGK-000 64 14	51437-KRF-H71 62 9	86 4		86 12		90031-GGZ-J00 40 14
38255-GJE-J01 80 16		45459-GJE-900 64 15	51440-GFM-J11 62 10	53814-GJE-910 50 19	81131-GJE-900 58 12				42 4
38301-GGM-951 81 17		45459-KWP-911 64 16	51490-GFM-J11 62 11	86 5	81131-GJE-910 58 12			90083-KVB-900 28 16
38306-292-000 81 18			51500-GGK-003 62 12		81131-GJE-J00 58 12			90101-GGM-900 78 5
38501-KSS-B31 81 19		46000	51520-GGK-003 62 13	61000		81131-GJE-J10 58 12		90101-GJE-000 47 7
38502-GGZ-J01 81 20					81132-GAH-000ZW 58 13		90101-GJE-900 79 7
		46392-TFO-003 53 49	52000	61100-GJE-901ZB 57 1	81132-GGM-900 58 14		90101-GJE-J91 58 17
42000		46500-GGM-911 74 6		64000		81133-GFH-920 58 15			86 14
		46502-GJE-910 74 7	52400-GGM-901 76 1		81146-GJE-900 70 2			90102-GCC-C50 73 5
42650-GJE-900ZA 66 2		46510-GGM-910 74 8	52485-GGC-901 76 2		81200-GJE-900 70 3			90102-GFM-970 56 12
42711-GJE-901 66 3		46511-KCW-790 82 1	52486-GGC-901 76 3		81200-GJE-910 70 4			90102-GJE-910 58 18
42753-K12-901 65 1		46514-GGM-910 74 9			81300-GJE-900 70 5				86 15
42753-K12-911 66 4		46620-GGM-911 74 10	53000		81310-GGM-900 70 6			90103-GET-003 35 15
		46625-GGM-910 74 11			81311-GGM-910 58 16			90103-GGM-900 70 12
43000		46633-KJ9-000 74 12	53100-GJE-900 54 4		81325-GJE-900 70 7			90104-KPH-900 47 8
			53100-GJE-J00 54 4	64310-GJE-J10 60 4		81326-GJE-900 70 8		90105-GFM-970 82 8
43141-GGK-000 66 5		47000	53104-GC-900 54 5	64310-KZP-650 60 3		81326-GJE-900 70 8		90105-GGZ-J00 76 4
43151-KGW-870 64 2			53115-GGM-900 48 8	64312-GJE-900 60 5				90105-GJE-900 82 9
	66 6	47601-GJE-900 52 15	53115-GJE-J10 48 8	64315-GGM-910 60 6	83000			90105-MBY-000 73 6
43410-GJE-900 66 7		47602-GJE-900 52 16	53124-GFM-970 54 6	64321-GJE-900 60 7				90106-GFM-900 81 21
43440-GGM-901 52 9		47602-GJE-J00 52 16	53140-GJE-900 50 9	64325-GJE-900 60 8		83410-GJE-900 70 9		90107-449-000 82 10
43450-GJE-901 52 10		47604-GGM-900 52 17	53166-GC-900 50 10	64325-KZP-650 60 8	83505-GJE-900ZA 61 3		90107-GFC-900 58 19
43450-GJE-911 74 3		47605-GGM-900 52 18		64331-GJE-900 61 2	83510-GJE-900 70 10		90107-GFM-970 67 6
43453-GFM-970 64 3		47651-GGL-J00 52 19		64630-GE3-610 50 20	83551-GE2-000 70 11		90107-GCC-900 54 10
	66 8		53175-GJE-900 50 11		83602-KTJ-CO0 48 13		90108-GJE-900 75 10
43455-GJE-900 52 11		50000	53176-GET-000 53 23			55 23		90108-KRJ-900 54 11
	74 4		53176-GJE-900 50 12	77000		83605-GJE-900ZA 61 4		90109-MZ5-008 48 9
43456-GJE-900 52 12		50100-GJE-900 82 2	53177-GJE-J00 53 50	77100-GGM-900 67 1		86000		90111-GFM-970 57 2
43472-KVB-900 66 9		50100-GJE-J00 82 2	53178-GC1-000 53 25	77100-GJE-J00 67 1				90111-GFM-970 77 10
		50100-GJE-J10 82 2	53181-GGM-900 53 26	77105-GJE-J00 67 9		86101-GJE-J10ZA 85 1		90111-GJE-900 79 8
44000		50136-GJE-900 82 3	53181-GGM-900 53 26	77201-GJE-900 67 2		86150-KYS-940 54 9		90112-GFC-J31 50 21
		50136-GJE-J00 82 16	53181-GJE-900 53 13	77202-GJE-900 67 3		86531-GGM-900ZA 85 1			53 32
44301-GGM-900 65 2		50301-KCW-870 56 2	53182-GGM-900 53 27	77211-GBJ-830 67 4		86801-GGM-900ZA 85 2		90112-KVB-900 66 10
44312-GGM-900 65 3		50302-KCW-870 56 3	53182-GGM-900 53 28	77215-GC2-000 67 5		86831-GJE-900ZA 85 3		90114-MFL-000 47 9
44620-GW3-980 65 4		50306-GFC-900 56 4	53182-GJE-900 50 14					90115-BGL-870 53 33
44650-GJE-900ZA 65 5		50325-GJE-900 82 4	53 29	77251-GFM-970 70 1				90115-GCC-CO0 50 22

部品番号索引
部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出
90115-GCC-C00	53 34	90651-KRF-H71	62 17		46 1	94050-05000	72 9		95701-06022-08	75 16
90116-KRF-H71	62 14	90652-GJE-J00	71 13	91351-GR1-000	38 22	94050-06000	64 19		95701-06025-00	26 5
90123-GFM-J11	62 15	90652-GJE-J00	71 13		46 1			68 20		40 21
90131-883-000	42 5	90652-KTT-C01	81 24	91351-KRF-H71	63 19			69 21	95701-06028-00	42 15
90131-K01	900 76 5	90661-KPH-701	68 16	91540-GFC-890	68 17	94050-06080	67 7		95701-06030-00	31 12
90132-GJE-900	74 13				69 18	94050-08080	82 12		95701-06030-08	53 43
90147-MCE-950	75 11	90677-GFM-970	70 15			94050-12000	32 5		95701-06032-00	64 21
90163-MJ1-000	69 15	90679-GFM-971	81 33	92000		94101-12000	75 13		95701-06035-07	59 22
90164-GEE-003	81 22	90701-GF6-000	27 11			94103-05000	53 40		95701-06038-00	40 22
90164-GGK-003	81 22			30 4				55 26	95701-06040-00	27 15
90201-GFC-900	27 10			33 6	92900-06014-08	27 14		46 1	95701-06045-08	51 30
90202-187-000	37 14			34 4						86 17
90206-001-000	28 17	90702-GFM-970	31 9	93000		94201-25251	74 15			95701-06055-00	42 17
90301-GGC-900	79 9			35 17		94201-30200	75 14			95701-06060-00	40 23
90302-435-761	50 23	90704-MGS-D30	31 10	93401-06035-00	35 18	94301-08100	31 10		95701-06065-07	59 23
	53 35	90741-003-010	43 6	93401-06050-00	35 19			39 12	95701-06075-00	27 16
90302-GFM-970	60 10			93404-06016-08	59 27			40 18		86 18
90302-KYA-601	51 24	91000		93404-06040-08	71 14	94301-08200	40 19		95701-06080-00	40 24
	86 16			93404-08020-08	68 18	94511-14000	36 18		95701-06115-00	41 25
90303-GFM-970	58 20	91001-KCW-003	37 18			94520-28000	38 24		95701-08012-00	42 18
	60 11	91002-GA7-701	37 19	93414-06012-08	60 12				95701-08012-00	42 18
	61 5	91002-GA7-702	37 19			95000				81 28
	68 15	91002-GGZ-J01	42 8			95002-02070	72 10		95701-08012-08	82 13
	69 16	91002-GGZ-J02	42 8			95002-02080	72 11		95701-10025-08	75 17
	70 13	91004-GGM-901	38 19			95002-02100	83 6		95801-08050-08	82 14
	79 10	91004-GJE-901	39 7	93500-05028-0A	51 25	95002-02120	72 12		95801-08060-08	82 15
90304-GFM-970	73 7			42 9		95002-02130	71 17			96000
90304-KCS-920	82 11	91006-GJE-901	42 10	93500-05032-0A	51 26	95002-41200-08	71 18
90305-GEE-710	71 12	91007-GFM-971	42 11			95002-41250-08	35 21		96001-06012-00	53 44
90305-GK8-000	79 11	91009-GJE-901	39 8	93500-05035-0A	51 27	95002-80000	34 5		96001-06025-00	44 16
90305-HC0-770	54 12	91009-K44-V01	39 9			71 19			96001-06035-07	34 6
90305-KBN-901	66 11	91051-K48-A01	65 7	93500-05040-0A	51 28						53 45
90306-GJE-901	75 12	91052-K24-901	65 7			95003-23045-60	68 22
90306-KFO-003	64 17	91052-K24-902	65 7	93500-06012-0A	77 11	95003-27045-60	69 22				74 17
90306-KYA-601	64 17	91109-KVY-901	37 18	93891-04010-00	48 11	95011-61000	75 15		96001-06075-07	34 7
90307-GFM-970	47 10	91109-KVY-902	37 18	93891-05010-07	54 14	95012-17001	60 15		96201-10000	75 18
90320-MM5-000	70 14	91201-GFM-971	39 10	93892-05012-18	44 14	95015-42000	64 20		96220-30168	33 8
90352-KYA-B00	78 6	91201-K35-J01	40 15	93901-24310	55 24			66 13	96600-06012-08	77 13
90412-KZL-840	36 14	91202-GJE-901	42 12	93901-34120	33 7	95701-06012-08	63 20		96700-06020-00	32 6
90426-GFC-900	36 15	91203-K35-J01	42 13	93901-44580	78 7			81 25
90439-443-740	74 14	91204-K44-V01	39 11	93902-34310	77 12	95701-06014-00	29 10		98000
90439-GFM-970	32 4	91211-GFC-771	38 20	93903-25480	71 15			30 5
90441-GFM-970	37 15	91253-GBK-003	64 18	93903-34480	47 11			40 20	98200-41000	81 29
90442-044-000	37 16	91253-GCC-000	64 18					81 26	98200-42500	81 30
90451-GFC-900	36 16	91254-KRF-H71	62 18			95701-06014-02	79 14
90454-GB2-000	37 17	91256-KK3-840	48 10			95701-06014-07	56 14
90461-GFM-K00	26 4	91257-GFM-900	65 8			95701-06014-08	67 8
	45 1	91301-250-000	40 16			68 21
90474-333-000	42 6			46 1		69 23
	46 1	91301-GGL-J01	44 13	93903-35280	60 14	95701-06016-00	35 22
90501-KBN-900	66 12	91303-ZW9-000	40 17	93903-35380	54 16			51 29
90502-GFM-970	54 13			46 1				53 41
90506-KCW-870	56 13	91304-HP5-601	27 12	93913-25580	35 20			42
90522-028-000	79 12			45 1				74 16
90544-KRF-H71	62 16	91306-105-690	29 9	94000				81 27
90601-GJE-900	28 18			45 1				95701-06020-00	31 11
90602-GJE-900	35 16	91307-PLC-004	27 13	94002-12200-OS	36 17	95701-06022-00	29 11
90604-GJE-900	42 7			45 1	94021-06000-OS	48 12		35 23
90651-GFM-971	81 23	91351-642-000	38 21	94030-12200	38 23			44 15

2017.11.01 J

Honda Benly 50 (2016) - フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について - 109

部品名	頁見出	部品名	頁見出	部品名	頁見出	部品名	頁見出
[ア]		ガスケット,シリンダーヘッド	45 1	カラー,フロントパスケットロアー	58 6	クランプ,ウォーターホース 21MM	31 9
アーム,フロントブレーキ	64 10	ガスケット,ステーターベー	40 6	カラー,ラバープツシュアッパー	86 7	クランプ,スロットルケーブル	35 17
アーム,リヤープレーキ	66 7	ガスケット,テンショナーリフター	46 1	カラー,リヤーキリヤー	76 3	クランプ,チューブ	50 2
アームASSY,キックスタータ	75 1	ガスケット,ヘッドカバー	29 6	カラー,R.フロントボールサイド	70 6	クランプ,トレンチューブエンド	52 2
アームCOMP.,インテークバルプロッカー	28 4	ガスケット,ヘッドカバー	45 1	カラーB,ナツクルバイザ	65 3	クランプ,フューエルホース	35 16
アームCOMP.,エキゾーストバルプロッカー	28 5	ガスケット,L.カバー	34 3	[キ]		クランプ,リザーブタンクトレンチューブ	21
アウタ-COMP.,クラツチ	37 1	ガスケット	46 1			クランプ,A.C.ジエネレーターコード	71 18
アクスル,フロントネイール	65 2	ガスケットキットA	45 1			クランプ,A.エンジンバネス	31 1
[イ]		ガスケットキットB	46 1	ギヤー,オイルボンブドリブン	33 4	クランプ,B.エンジンバネス	68 5
イコライザー	52 19	カバー,アンダー	60 2	ギヤー,カウンサー	39 5	クリップ,チューブ	69 5
インジエクターASSY.,フューエル	44 7	カバー,エアーテンプレチャーセンサー	80 13	ギヤー,スピードメーター	64 4	クランプ,02センサーバネス	35 7
インジケータ,フロントブレーキ	64 9	カバー,エンジンコントロールユニット	80 2	ギヤー,COMP.キックドリブン	36 9	クランプ,A.エンジンバネス	40 11
インシユレーター,インテークバイブ	27 5	カバー,コネクター	80 7	ギヤー,COMP.アイナル	39 6	クランプB,エクジンバネス	30 3
[ウ]		カバー,コンビネーション&ロツクスイッチ	58 15	キーケットラマ4MM	43 6	クリップ,チューブ	41 12
ウインカーASSY,L.フロント	77 5	カバー,ブラケット	52 16	キーケンク	80 12	クリップ,チューブ	41 26
ウインカーASSY,L.リヤー	77 8	カバー,プレーネペダル	74 7	キーケンク	80 11	クリップ,チューブ	40 13
ウインカーASSY,R.フロント	77 1	カバー,フューエルキャツブ	69 9	キーセット	81 32		34 5
ウインカーASSY,R.リヤー	77 7	カバー,フューエルポング	68 8	キャツブ	48 5		71 17
エイト,ハンドル	54 5	カバー,フロント	69 8	キャツブ,オイルホール	59 24		19
エイトセット,クラツチ	37 4	カバー,ヘッドライトアッパー	58 4	キャツブ,タミー	40 7		72 10
[エ]		カバー,ヘッドライトロアー	47 6	キャツブ,ラパー	80 8	クリップ,パイプ	11
エレメントCOMP.,エアークリーナー	71 2	カバー,ラキシキャツリー	70 5	キャツブ,リザーブタンク	58 2		83 6
エンブレム,プロダクション	54 9	カバー,ランプエター	35 8	キャツブASSY,ノイズサフレツサー	83 1	クリップ,バネス	68 16
		カバー,ラパー	47 2	キャツブCOMP.,フューエルフィラー	80 5		69 17
		カバー,リザーブタンク	79 3	キャツブCOMP.,ラジエター	68 12		50 21
		カバー,リザーパンドル	54 7	キャツブCOMP.,ラジエター	69 12		53 32
		カバー,リザーブレーキペダル	60 6	キャツブCOMP.,ラジエター	35 3		68 17
		カバー,L.ハンドルレバー	53 50	キャツブCOMP.,ラジエター	72 3		69 18
		カバー,L.リヤーサイド	70 10	キャツブCOMP.,ラジエター	70 3		43 5
		カバー,R.ハンドルレバー	50 12	キャツブCOMP.,フロント	58 5		53 49
[オ]		カバー,R.リヤーサイド	53 24			[ケ]
オイルシール14X20X3.2	39 10	カバー,サブASSY,エアークリーナー	70 9	[ク]		ゲージ,オイルレベル	40 10
オイルシール19X32X6	42 12	カバー,サブASSY,エアークリーナー	71 8			ケース,L.ボトム	62 13
オイルシール20.8X32X6	40 15	カバー,セツト,フロントバントル	54 8	グリップ,L.ハンドル	50 10		62 7
オイルシール20X32X6	42 13	カバー,セツト,L.ボディ	55 21	グリップCOMP.,スロットル	52 21	ケースサブASSY,エアークリーナー	62 7
オイルシール29X44X7	39 11	カバー,セツト,R.ボディ	61 4	グロメット,エアークリーナケース	50 9	ケースCOMP,トランスミッション	71 6
オイルシール34X39X3	38 20	カバー,ASSY,リヤーハンドル	61 3	グロメット,リザーブタンク	52 20	ケープ&ASSY,スピードメーター	39 2
オイルシール41X60X7	64 18	カバー,COMP.アッパー	55 22	グロメット,リザーブタンク	70 11	ケープ&COMP.,スロットル	48 7
		カバー,COMP.ウォーターポンブ	80 16	グソシヨン,プラグメインテナンスリッド	83 4		50 1
		カバー,COMP.シンダーヘッド	31 3	グソシヨン,リザーフェンフェンダー	61 2		52 1
[カ]		カバー,COMP.L.サイド	26 1	グソシヨンASSY,リヤー	79 4	ケープ&COMP.,プレーネロック	74 10
		カバー,COMP.レーキ	34 1	グランクケースCOMP.,L.ボディ	76 1	ケープ&COMP.,フロントブレーキ	50 8
		カバー,フロントブレーキ	64 8	グランクケースCOMP.,R.ボディ	76 1	ケープ&COMP.,プレーネセカント	52 14
		カバー,リヤープレーキ	66 5	グランクケースCOMP.,R.ボディ	42 1	ケープ&COMP.,プレーネファースト	52 13
		カバー,シャフトCOMP.	28 2	グランクケースCOMP.,R.ボディ	40 1	ケープ&COMP.,リヤープレーキ	74 3
		カラー	50 20	グランクコースCOMP.,R.ボディ	43 1	ケープ&COMP.,リヤープレーキセカント	52 10
			86 6	クランバー,スロットルケーブル	51 32	ケープ&COMP.,リヤープレーキファースト	52 9
					53 47	ケープ&COMP.A.スロットル	51 31
		カラー,エアークリーナーセツティング	71 1	クランバー,バージコントロールバルブ	31 13		53 46
		カラー,キックボス	36 12	チューブ	31 13		51 33
		カラー,シール	37 12	クランバー,プリーザーチューブ	44 11		53 48
		カラー,スプリング	37 13		18
		カラー,ナツクルバイザ	50 18	クランバー,リヤープレーキケーブル	52 11
			86 4		74 4
		カラー,ハンドルセツティング	54 6	クランバー,B.リヤープレーキケーブル	52 12		コートCOMP.,02センサー
					74 5		コートCOMP.,イグニツジョン
							コツター,バルブ
		カラー,フロントアクスルディスタンス	65 4	クランブ	48 2		28 13

2017.11.01 J

部品名

頁見出

部品名

頁見出

部品名

頁見出

部品名

頁見出

コントロールユニット,エンジン......80 1[サ]サークリップ6MM......37 17サークリップ,インターナル28MM......38 24サークリップ,インターナル35MM......28 18サークリップ,エキスターナル14MM......36 18サークリップ,スパシャル33MM......42 7サーモスタツドASSY......31 6サスペンション,ウインカーリレー......81 18サブバーネス,フロント......47 1[シ]ジョイント,ブレーキアーム......64 13ジョイントB,ブレーキアーム......64 366 8ジョイントCOMP,インジェクター......44 12ジョイントCOMP,ウォーターホース......35 13シート,バルプスプリング......28 12シートCOMP,シングル......67 1シール,エアーケリーナー......71 3シール,ダスト......62 18シール,ドレン......35 6シール,バッテリーリッド......60 7シール,バルプスティム......28 1シール,ブリーザー......69 1シール,メター......48 4シールセツト,フロントフォク......62 11シールド,レッグ......58 12シートセツト......44 10シャツターセット,キー......80 9シャフト,カンター......39 4シャフト,ドライブ......39 3シャフト,メインスタンド......75 4シャフト,ロッカーアーム......28 6シャフトCOMP,オイルボンプ......33 3シューセット,ブレーキ......64 1シリンゲーコCOMP......30 1[ス]スイッチセット,コンビネーション&ロック......80 10スイッチASSY,タイカー......50 6スイッチASSY,サイドスタンド......75 2スイッチASSY,スタート......50 5スイッチASSY,フロントストップ......52 7スイッチASSY,リヤーストップ......8スイッチASSY,リヤーストップ......74 1スクリーン,オイルフィルター......40 8スクリーン,オイルフィルター......40 8スクリーン,オイルフィルター......40 8スクリーン,オイルフィルター......40 8スクリーン,オイルフィルター......40 8スクリーン,オイルフィルター......40 8スクリーン,オイルフィルター......40 8スクリーン,オイルフィルター......40 8スリッチASSY,リヤーストップ......74 1スクリーン,オイルフィルター......40 8スクリーン,オイルフィルター......40 8スクリーン,オイルフィルター......40 8スクリーン,オイルフィルター......40 8スクリーン,オイルフィルター......40 8スクリーン,オイルフィルター......40 8スリッチASSY,ステアリング......74 1スクリーン,オイルフィルター......40 8スクリーン,オイルフィルター......40 8スクリーン,オイルフィルター......40 8スクリーン,オイルフィルター......40 8スクリーン,オイルフィルター......40 8スクリーン,オイルフィルター......40 8スクリーン,オイルフィルター......

2017.11.01 J

Honda Benly 50 (2016) - フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について - 110

部品名	頁見出	部品名	頁見出	部品名	頁見出	部品名	頁見出
ナット,フランジ6MM......	69 2186 16	バント*B1,ワイヤ......	50 452 4	フェイスCOMP,ムーパブルドライブ....	36 557 1	ホルト,ソケット6X18......	32 332 6
ナット,フランジ7MM......	27 1082 12	バント*F,バッテリー......	60 1580 6	フェンター:フロント......	79 279 6	ホルト,ソケット8X30......	62 1428 16
ナット,フランジ8MM......	82 1166 11	ハーネス,ワイヤー......	54 4	フェンター:ASSY,リヤーインナー......	62 1262 2	ホルト,ソケットノック5MM......	35 1542 5
ナット,U10MM......	66 1166 11	ハンドルCOMP.,ステアリング......		フォーケASSY,フロント......	58 1368 14	ホルト,フレンプラグ12X15......	82 975 17
ナット,U16MM......	64 2066 13	[ヒ]		フツク,ラギージ....	69 14	ホルト,フランジ10X244......	82 876 4
ニップル,グリース......	75 18	ビース,オイルロック......	62 8	フューエルユニット......	32 1	ホルト,フランジ10X25......	73 556 12
		ビースセツス,スライド......	36 1	[ヘ]		ホルト,フランジ10X326......	73 556 12
		ビストン......	43 3			ホルト,フランジ10X35......	54 1128 14
		ビボット,カムチエンシショナ......	29 5			ホルト,フランジ10X40......	78 560 9
		ピン,スプリット2.5X25......	74 15			ホルト,フランジ10X45......	77 1079 8
ノックピンBX10......	31 1039 1240 18	ピン,スプリット3.OX20......	75 1450 15	ベース,エレクトロニックコントロールユニット......	70 840 5	ホルト,フランジ10X55......	41 2526 3
ノックピンBX10......	31 1039 1240 18	ピン,バーキングレバー・ボット......	53 30	ベース,ステータ......	35 537 18	ホルト,フランジ5X12......	63 2081 25
ノックピンBX14......	27 1130 433 634 4	ピン,ピストン......	43 467 6	ベースCOMP.,ラジエタ......	39 742 9	ホルト,フランジ6X115......	29 1030 5
		ピン,ヒシジ......	37 981 31	ベアリング,ニードル20X29X18......	42 10	ホルト,フランジ6X12......	40 2056 14
		ピン,ローラーガイド......	81 2930	ベアリング,ラジアルボール......	42 11		67 868 21
ノックピン8X20......	40 19	ヒユーズ,ブレード......	67 267 3	ベアリング,ラジアルボール6202......	39 837 19	ホルト,フランジ6X14......	69 2379 14
		ヒユーズ,ミニ......		ベアリング,ラジアルボール6204......	38 19		81 2635 22
		ヒシジCOMP.A,シート......		ベアリング,ラジアルボール6301......	39 837 19	ホルト,フランジ6X16......	51 2953 41
バーCOMP.,サイドスタンド......	75 750 1786 3	ヒシジCOMP.C,シート......	60/22 UU6205U	ベアリング,ラジアルボールスペシャル......	39 942 8		42 4056 14
バイザー,L.ナツケル......	50 1786 2	ブーラー,ミニヒューズ......	80 1540 4	ベダル,リヤープレーキ......	74 637 6		67 868 21
バイザー,R.ナツケル......	50 1686 2	ブッシュ,エンジンハンガーラバー......	42 3	ベルト,ドラブ......	47 327 1	ホルト,フランジ6X16......	69 2379 14
バイブ,インレット......	27 462 10	ブッシュ,キックスピンドル......	36 1174 12	ベッドライトユニット......			81 2635 22
バイブ,シート......	62 1027 4	ブッシュ,ストグバープレート......	76 242 2	ベッドCOMP.,シリンダ......			51 2953 41
バイブCOMP.,インレット......	27 462 4	ブッシュ,ラバーーアッパー......	27 640 2	[ホ]			42
バイブCOMP.,フロントフォーケ......	58 1686 13	ブラグ,スパーク......	52 1575 8	ボールASSY.,ステアリングスチール......	56 59		74 1681 27
バスケット,フロント......	86 177 2	ブラケットCOMP.,サイドスタンド......	29 384 482 3	ボケット,L.インナー......	58 1436 360 544 682 2	ホルト,フランジ6X20......	31 1129 11
バスケットキット,フロント......	86 177 2	プレート,カムチエンセツティング......	58 786 8	ボディーケン......	82 281 2133 570 16	ホルト,フランジ6X25......	44 1575 16
バッキン,フコールフィラーキャップ......	68 1378 6	プレート,ネーム......	74 1136 7	ボルト,6カク6X22......	81 2133 570 16	ホルト,フランジ6X28......	26 540 21
バッキン,レンズ......	78 670 1	プレート,フロアークロス......	84 186 8	ボルト,6カク6X30......	75 1027 14	ホルト,フランジ6X30......	44 1642 1531 12
バッグ,サービスプック......	70 160 1	プレート,フロントパスケットロアー......	86 958 9	ボルト,スタッド6X14......	57 258 1979 7	ホルト,フランジ6X32......	64 2166 10
バッテリー,ウェイカーライト......	64 654 1	プレート,ベダルストツバー......	58 986 10	ボルト,スペシャル6MM......			34 653 45
バネルサブCOMP.,フロントブレーキ......	54 128 8	プレート,ランプ......	37 273 4	ボルト,スペシャル6X12......	58 1786 1458 1875 1186 1577 13	ホルト,フランジ6X35......	59 2274 17
バルブ,テール&ストップライト......	78 472 8	プレート,B.,スケツトセツティング......	35 1468 369 3				40 2227 1542 1651 30
バルブ,バージコントロールソレノイド......	72 847 465 1	プレートCOMP.,ドライブ......	37 273 468 3
バルブ,ヘッドライト......	66 476 1	プロテクター,マスラー......	36 273 435 14
バルブ,リム......	66 471 13	ファンCOMP.,クリーリング......	69 336 237 737 8
バンド,コネクティングチューブ......	81 3381 23	フィルターセット......	36 237 737 8
バンド,サクションホース......	81 2324	フェイス,ドライブ......	36 237 737 8
バンド,ワイヤ......		フェイスセット,ドリプン......
		フェイスセット,ムーバブルドリプン......

2017.11.01 J

部品名	頁見出	部品名	頁見出	部品名	頁見出	部品名	頁見出
ポルト,フランジ6X45......86 17ポルト,フランジ6X55......42 17ポルト,フランジ6X60......40 23ポルト,フランジ6X65......59 23ポルト,フランジ6X7.5......74 13ポルト,フランジ6X75......27 16ポルト,フランジ6X80......40 24ポルト,フランジ8X12......42 18ポルト,フランジ8X32......76 5ポルト,フランジ8X50......82 14ポルト,フランジ8X60......82 15ポルト,フロントフォーケ......62 15ポルト,ヘルメットホルダーセツティング......82 10ポルトワッシャー6X12......60 12ポルトワッシャー6X16......59 27ポルトワッシャー6X35......35 18ポルトワッシャー6X40......71 14ポルトワッシャー6X50......35 19ポルトワッシャー8X20......68 1ポルトA,スケッド7X182.5......40 14ポルトワッシャーオイル......33 2ポルトワッシャー,フューエル......68 1ポルトワッCOMP.,ウォーター......31 2ホース,シリンダーヘット......31 8ホース,バイパス......35 11ホース,ラジエター......35 9ホース,リザーブタンク......83 5ホースASSY.,フューエルフィード......68 1ホーンASSY......80 14ホイールサブASSY.,フロント......65 5ホイールサブASSY.,リヤー......66 2ホルターシSSY.,ヘルメット......82 7[マ]マーク,ドライブコーション......84 3マーク,ホディカバー......85 3マーク,ホンダ......85 1マフラーマCOMP.,エギソースト......73 3[ミ]ミラーASSY.,パック......49 1	[ラ]ライトASSY,ポジション......54 17ラジエタ-COMP......35 2ラチェウト,スターター......36 4ラバー,キャニスターマウント......72 2ラバー,クラツタンバー......37 5ラバー,サイドガウル......48 13ラバー,シートマウンティング......67 4ラバー,シール......70 2ラバー,スタンドストツバー......75 5ラバー,スタンドストツバー......73 2ラバー,フューエルシール......68 9ラバー,フロントパスケットロアー......58 11ラバー,ベダルストツバー......82 1ラバー,リンクストツバー......82 5ラバー-A,スタンドストツバー......75 15ラバー-B,シートストツバー......67 5ラベル,オイルコーション......48 6ラベル,タイヤ......84 2ラベル,ラジエターキャツブ......35 4[リ]リッド,オーナーズマニュアルボックス......70 7リッドASSY,プラグメインテナンス......61 1リッドCOMP.,バッテリー......60 8リテナー,バルブスプリング......28 11リテナー,フューエルボンブ......68 6リフターASSY,テンショナー......29 4リフレクター,リフレックス......79 1リレーCOMP.,オーデイブルパイロット&ウインカー......81 17リレーCOMP.,パワー......20ソング,オイルシールストツバー......62 17ソング,シール......44 8ソング,ピストン......62 9ソング,セットピストン......43 2リンクサフASSY.,エンジンハンガー......82 6[レ]レース,ステアリングアップパーボール......56 2レース,ステアリングトップコーン......56 6レース,ステアリングボトルコーン......56 7レース,ステアリングボトルボール......67 9レバー,L.ステアリングハンドル......50 11レバー,R.ステアリングハンドル......52 22レバー-COMP.,ブレーキロック......50 1353 26レンズ,ポジションライト......54 18レンズCOMP.,ウインカーパイロット......54 3	レンズCOMP.,テールライト......78 2レンズCOMP.,L.ウインカー......77 6レンズCOMP.,R.ウインカー......77 3[ロ]ローターセット,オイルボンプ......33 1ローラー3X16,8......33 8ローラー,ガイド......37 10ローラーセット,ウエイト......36 6[ワ]ワッシャー12.2X29X2.5......37 15ワッシャー12X24X2.3......32 4ワッシャー16MM......66 12ワッシャー16X22......74 14ワッシャー,オイルシール......62 5ワッシャー,キツクスピンドル......36 16ワッシャー,シーリング6.5MM......26 4ワッシャー,シーリング8MM......42 6ワッシャー,ステアリングヘツドゲストシール......56 10ワッシャー,スビードメーターキャー......64 5ワッシャー,スベシャル12MM......36 15ワッシャー,スベシャル8MM......62 16ワッシャー,スラスト10MM......36 14ワッシャー,スラスト6MM......37 16ワッシャー,チェンケースセツティング......79 12ワッシャー,ドレンブラグ12MM......42 14ワッシャー,プレイン12MM......75 13ワッシャー,プレイン5MM......53 40ワッシャー,ロック6MM......47 10ワッシャー,ロックナット......56 13[E]Eリング3MM......50 3[0]Oリング......31 7Oリング......45 1Oリング1.9X20.4......44 17Oリング10X1.5......48 10Oリング15.4X2......35 1Oリング20.6X1.9......27 12Oリング21.5MM......40 16Oリング22X2.8......63 19Oリング31.2X2.4......40 17Oリング38.5X2......38 22	Oリング°38.5X2......46 1Oリング°6.3X2.2......44 13Oリング°6.8X1.9......69 2Oリング°9.5X1.5......29 9Oリング°9.5X1.9......27 13Oリング°スロットルボディー......45 1Oリング°,ピニオンキャップ°38 21Oリング°,フユーエルポンプ°68 1169 11

2017.11.01 J

まえがき

エンジン

フレーム

部品番号索引

部品名索引

ベンリィ [AA05-100・110]

ベンリィプロ [AA05-100・110]

パーツカタログ

不許複製

発行本田技研工業株式会社

編集本田技研工業株式会社

サービス部サービス情報課

HONDA

The Power of Dreams

Honda Benly 50 (2016) - HONDA - 1

パーツカタログニュース

本田技研工業株式会社サービス部サービス情報課

パーツカタログを下記内容に訂正します。

注）記載の希望小売価格には消費税は含まれていません。

2017.11.19

パーツカタログ管理 No.	11GJEG02
パーツカタログタイトル	ベンリィ / ベンリィプロMW501W11G/JMW502WHG/J
ニュース No.	001

ブロック番号見出番号处置部品番号部品名使用槽数适用号機タイプ 1WH 1MJ 2MH 2MH 初号機終号機 F-41 ワイヤーハーネス F-41 22 T 90164-G6K-003 スクリュー, フラット 6X16.... 1 - 1 - 23 90651-GFM-971 バンド, ワイヤ.... 1 - 1 -

处置記号 A: 部品番号変更 D: 新設 E: 部品番号削除 K: 使用個数訂正 L: 適用号機訂正 M: 部品名訂正 T: 適用訂正 Z: 注記訂正

パーツカタログニュース

ブロック番号	見出番号	処置	部品番号	部品名	使用個数				適用号機		タイプ
ブロック番号	見出番号	処置	部品番号	部品名	1WHG	1MHJ	2WHG	2WHJ	初号機	終号機	タイプ
		A	90652-KTT-C01		-	1	-	1
	23	K	90652-KTT-C01	バンド, ワイー		-	1	-	1
	32	E	35010-GJE-J00	*部品番号削除
		A	35014-GJE-J00	キー&スクリューセット		-	1	-	1

处置記号 A: 部品番号変更 D: 新設 E: 部品番号削除 K: 使用個数訂正 L: 適用号機訂正 M: 部品名訂正 T: 適用訂正 Z: 注記訂正

Honda Benly 50 (2016) - パーツカタログニュース - 2

パーツカタログニュース

本田技研工業株式会社サービス部サービス情報課

パーツカタログを下記内容に訂正します。

注）記載の希望小売価格には消費税は含まれていません。

2018.05.03

パーツカタログ管理 No.	11GJEG02
パーツカタログタイトル	ベンリィ / ベンリィプロMW501W1G/JMW502WHG/J
ニュース No.	002

ブロック番号

見出番号

処置

部品番号

部品名

希望小売価格

使用個数

適用号機

タイプ

1WHG

1MJ

2NHJ

2OHJ

初号機

終号機

E-10

31220-GJE-901

*部品番号削除

31220-GJE-902

ステータ-COMP.

14,800

E-19-10

32962-GJE-900

*部品番号削除

32962-GJE-J00

クランプA.エンジンバーネス.

450

F-41

32100-GJE-900

*部品番号削除

32100-GJE-910

*部品番号削除

32100-GJE-901

ハーネス,ワイヤー.

21,800

32100-GJE-911

......

21,800

处置記号 A: 部品番号変更 D: 新設 E: 部品番号削除 K: 使用個数訂正 L: 適用号機訂正 M: 部品名訂正 T: 適用訂正 Z: 注記訂正

Honda Benly 50 (2016) - パーツカタログニュース - 1

パーツカタログニュース

本田技研工業株式会社サービス部サービス情報課

パーツカタログを下記内容に訂正します。

注）記載の希望小売価格には消費税は含まれていません。

2018.12.09

パーツカタログ管理 No.	11GJEG02
パーツカタログタイトル	ベンリィ / ベンリィプロMW501W11G/JMW502WHG/J
ニュース No.	003

プロック番号	見出番号	処置	部品番号	部品名	希望小売価格	使用個数WMSO10J 130J 20J 2MJ				適用号機初号機	タイプ
						初号機	終号機

F-4-20 ハンドルレバー/スイッチ/ケーブル（2WH）

Honda Benly 50 (2016) - パーツカタログニュース - 1

处置記号 A: 部品番号变更 D: 新設 E: 部品番号削除 K: 使用個数訂正 L: 適用号機訂正 M: 部品名訂正 T: 適用訂正 Z: 注記訂正

ブロック番号

見出番号

処置

部品番号

部品名

希望小売価格

使用個数

適用号機

タイプ

1WHG

1WHJ

2WHG

2WHJ

初号機

終号機

91560-PEA-305

バンド, パネス......

165

F-4-30

ハンドルレバー/スイッチ/ケーブル(1WH)

F-4-30

35200-GGM-901

*部品番号削除......

35200-GGM-902

スイッチASSY, ウィンカー......

5,250

91560-PEA-305

バンド, パネス......

165

パーツカタログニュース

处置記号 A: 部品番号変更 D: 新設 E: 部品番号削除 K: 使用個数訂正 L: 適用号機訂正 M: 部品名訂正 T: 適用訂正 Z: 注記訂正

ブロック番号

見出番号

処置

部品番号

部品名

希望小売価格

使用個数

適用号機

タイプ

1NHG

1NHJ

2NHJ

初号機

終号機

F-9

ハンドル/ハンドルカバー

处置記号 A: 部品番号変更 D: 新設 E: 部品番号削除 K: 使用個数訂正 L: 適用号機訂正 M: 部品名訂正 T: 適用訂正 Z: 注記訂正

Honda Benly 50 (2016) - パーツカタログニュース - 3

パーツカタログニュース

本田技研工業株式会社サービス部サービス情報課

パーツカタログを下記内容に訂正します。

注）記載の希望小売価格には消費税は含まれていません。

2018.12.30

パーツカタログ管理 No.	11GJEG02
パーツカタログタイトル	ベンリィ / ベンリィプロMW501W11G/JMW502WHG/J
ニュース No.	004

ブロック番号

見出番号

処置

部品番号

部品名

希望小売価格

使用個数

適用号機

タイプ

1M|G

1M|J

2M|G

2M|J

初号機

終号機

F-4-20

91560-GJE-900

n'ンド, n-ネス......

165

F-4-30

91560-GJE-900

n'ンド, n-ネス......

165

处置記号 A: 部品番号変更 D: 新設 E: 部品番号削除 K: 使用個数訂正 L: 適用号機訂正 M: 部品名訂正 T: 適用訂正 Z: 注記訂正

Honda Benly 50 (2016) - パーツカタログニュース - 1

パーツカタログニュース

本田技研工業株式会社サービス部サービス情報課

パーツカタログを下記内容に訂正します。

注）記載の希望小売価格には消費税は含まれていません。

2019.06.09

パーツカタログ管理 No.	11GJEG02
パーツカタログタイトル	ベンリィ / ベンリィプロMW501W1G/JMW502WHG/J
ニュース No.	005

ブロッタ番号

見出番号

処置

部品番号

部品名

希望小売価格

使用個数

適用号機

タイブ

10H6

10H5

20H5

20H4

初号機

終号機

5.14

21500 CJE 103

"8" BIL /YT760 (CS 27B)

^注

处置記号 A: 部品各号变更 D: 新設 E: 部品各号削除 K: 使用個数訂正 L: 適用号機訂正 M: 部品名訂正 T: 適用訂正 Z: 注記訂正

Honda Benly 50 (2016) - パーツカタログニュース - 1

パーツカタログニュース

本田技研工業株式会社サービス部サービス情報課

パーツカタログを下記内容に訂正します。

注）記載の希望小売価格には消費税は含まれていません。

2020.02.10

パーツカタログ管理 No.	11GJEG02
パーツカタログタイトル	ベンリィ / ベンリィプロMW501W11G/JMW502WHG/J
ニュース No.	006

ブロック番号

見出番号

处置

部品番号

部品名

希望小価格

使用倍数 NMSO 1WH 1MH 2MH 2MH G J G J

適用号機初号機終号機

タイフ

F-35
スタンド/キックスターターアーム

見出番号 LON	(関連見出番号)
		整備項目	FRT
7	(19)
410180	バー・サイド"スタンド"		0.5

Honda Benly 50 (2016) - パーツカタログニュース - 1

处置記号 A: 部品番号变更 D: 新設 E: 部品番号削除 K: 使用個数訂正 L: 通用号機訂正 M: 部品名訂正 T: 通用訂正 Z: 注記訂正

Honda Benly 50 (2016) - パーツカタログニュース - 2

パーツカタログニュース

本田技研工業株式会社サービス部サービス情報課

パーツカタログを下記内容に訂正します。

注）記載の希望小売価格には消費税は含まれていません。

2020.03.19

パーツカタログ管理 No	11GJEG02
パーツカタログタイトル	ベンリィ / ベンリィプロMW501WHG/JMW502WHG/J
ニュース No.	007

ブロック番号

見出番号

処置

部品番号

部品名

希望小売価格

使用個数

適用号機

タイプ

10H6

10HJ

20H6

20HJ

初号機

終号機

F-10

53214-K01-J00

ダストシール,ステアリングヘッド(クミカセイ)

195

处置記号 A: 部品番号变更 D: 新設 E: 部品番号削除 K: 使用個数訂正 L: 適用号機訂正 M: 部品名訂正 T: 適用訂正 Z: 注記訂正

Honda Benly 50 (2016) - パーツカタログニュース - 1

パーツカタログニュース

本田技研工業株式会社サービス部サービス情報課

パーツカタログを下記内容に訂正します。

注）記載の希望小売価格には消費税は含まれていません。

2020.04.05

パーツカタログ管理 No.	11GJEG02
パーツカタログタイトル	ベンリィ / ベンリィプロMW501W11G/JMW502WHG/J
ニュース No.	008

プロダ番号

見出番号

処置

部品番号

部品名

希望小売価格

使用個数

適用号機

タイプ

1WJ S

1MJ J

2MJ G

2MJ √

初号機

終号機

F-26-1

17525-GJE-J00

カバー、フューエポタンプ

1,690

——

1104775

17525-GJE-J01

......

1,690

1104776

——

处置記号 A: 部品番号变更 D: 新設 E: 部品番号削除 K: 使用個数訂正 L: 通用号機訂正 M: 部品名訂正 T: 通用訂正 Z: 注記訂正

Honda Benly 50 (2016) - パーツカタログニュース - 1

パーツカタログニュース

本田技研工業株式会社サービス部サービス情報課

パーツカタログを下記内容に訂正します。

注）記載の希望小売価格には消費税は含まれていません。

2020.05.03

パーツカタログ管理 No.	11GJEG02
パーツカタログタイトル	ベンリィ / ベンリィプロMW501W11G/JMW502WHG/J
ニュース No.	009

ブロッタ番号	見出番号	処置	部品番号	部品名	希望小売価格	使用個数				適用号機		タイプ
ブロッタ番号	見出番号	処置	部品番号	部品名	希望小売価格	1WH5	1MHJ	2WH6	2WHJ	初号機	終号機	タイプ
E-17	18	L	91109-KVY-901	ベアリング,ニードル 20X29X18(SCHAEFFLER)	730	1	-	1	-	----	1002369
		L	91109-KVY-902		700	1	-	1	-	1002370	----
					700	-	1	-	1

处置記号 A: 部品番号变更 D: 新設 E: 部品番号削除 K: 使用個数訂正 L: 通用号機訂正 M: 部品名訂正 T: 通用訂正 Z: 注記訂正

Honda Benly 50 (2016) - パーツカタログニュース - 1

パーツカタログニュース

本田技研工業株式会社サービス部サービス情報課

パーツカタログを下記内容に訂正します。

注）記載の希望小売価格には消費税は含まれていません。

2020.09.17

パーツカタログ管理 No.	11GJEG02
パーツカタログタイトル	ベンリィ / ベンリィプロMW501W11G/JMW502WHG/J
ニュース No.	010

ブロック番号	見出番号	処置	部品番号	部品名	希望小売価格	使用個数				適用号機		タイプ
ブロック番号	見出番号	処置	部品番号	部品名	希望小売価格	10H5	W501HJ	2M1G	2M1J	初号機	終号機	タイプ
F-26-1	12		17620-GJE-J01	キャップCOMP..フューエルフィラー....	10,100	-	1	-	1	----	1106839
	12	A	17620-GJE-J02	......	10,100	-	1	-	1	1106840	----
	13		17621-KRE-G01	シール.ブリーザー....	340	-	1	-	1	----	1106839
	13	A	17621-KRE-G02	......	340	-	1	-	1	1106840	----
F-41	32		35014-GJE-J00	キー&スクリューセット....	22,800	-	1	-	1	----	1106839
F-41	32	A	35014-GJE-J01	......	22,800	-	1	-	1	1106840	----

处置記号 A: 部品番号变更 D: 新設 E: 部品番号削除 K: 使用個数訂正 L: 通用号機訂正 M: 部品名訂正 T: 通用訂正 Z: 注記訂正

目次タイトルをクリックしてアクセスします

カラー写真とカラーラベルのご利用方法
パーツカタログのご使用にあたって
目次
部品情報の探し方
部品に変更があったとき
パーツカタログに使用されている略語
配色表
フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について
HONDA
パーツカタログニュース

マニュアルアシスタント

Anthropicによって提供されています

メッセージをお待ちしています

製品情報

ブランド : Honda

モデル : Benly 50 (2016)

カテゴリ : オートバイ
