製品タイプ	ネイキッドバイク
エンジン型式	水冷4ストローク単気筒
排気量	249 cc
最高出力	30 PS (22 kW) / 8500 rpm
最大トルク	23 N·m / 7000 rpm
トランスミッション	6速マニュアル
燃料供給方式	フューエルインジェクション
燃料タンク容量	10 L
車両重量（装備）	157 kg
シート高	795 mm
全長 x 全幅 x 全高	2050 mm x 765 mm x 1070 mm
ホイールベース	1355 mm
ブレーキ（前）	シングルディスク（ABS標準装備）
ブレーキ（後）	シングルディスク（ABS標準装備）
タイヤサイズ（前）	110/70-17
タイヤサイズ（後）	140/70-17
オイル交換時期	6000 km または 1年ごと
保証期間	2年
取扱説明書ページ数	123ページ

よくある質問 - CB250R (2019) Honda

エンジンオイルの交換時期と推奨オイルは？

取扱説明書に従い、6000 km または 1年ごとに交換してください。推奨オイルは 10W-30 です。

推奨燃料と燃料タンク容量は？

推奨燃料は レギュラーガソリン です。タンク容量は 10 L です。

タイヤ空気圧は？

タイヤ空気圧は、前輪 2.25 bar、後輪 2.75 bar が標準です。

ABSの作動確認方法は？

エンジン始動後、速度が 10 km/h を超えるとABSインジケータが消灯します。点灯したままの場合は、システム故障の可能性があります。

チェーンの調整と潤滑方法は？

チェーンは 1000 km ごとに清掃・潤滑してください。たわみは 25-35 mm に調整します。

クーラントの交換時期は？

クーラントは 2年 ごとに交換してください。推奨クーラントは ホンダ純正クーラント です。

ブレーキフルードの交換時期は？

ブレーキフルードは 2年 ごとに交換してください。指定フルードは DOT 4 です。

バッテリーのメンテナンス方法は？

バッテリーは定期的に 端子の清掃 と 電圧確認 を行ってください。長期保管時は 充電器 で管理します。

エンジン始動時に注意すべき点は？

コールドスタート時は チョーク を使用します。エンジンが温まるまで アイドリング を安定させてから発進してください。

初回点検はいつ受けるべき？

初回点検は 1000 km または 1ヶ月 以内に受けることを推奨します。

使用説明書 CB250R (2019) Honda

・部品番号を検索いただく際は必ず巻来のお「パーツカタログエユゲス」もース」も合わせてご確認ください。
・部品在庫状況・価格は、Honda正規販売店に相談ください。

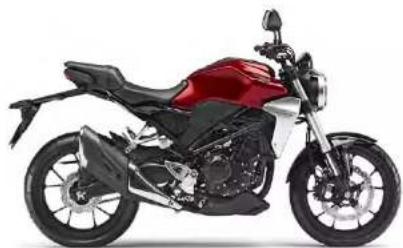

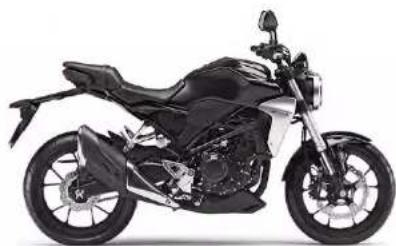

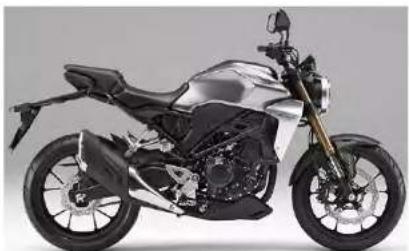

カラー写真とカラーラベルのご利用方法

●製品カタログで案内された車体色の写真が掲載されています。
●色物部品の受、発注のときにご利用ください。

・どのような車体色が売られているかひと目でわかります。

・現車がないときでも、お客様の車体色を確認するのに便利です。
・フォトNO.とまえがきの配色表を使用すれば正しい色物部品の
部品番号を簡単に引くことができます。
・カラーラベルの貼付位置は、カラーラベルの貼り付け位置確認をご参照下さい。

●カラーラベル
●配色表

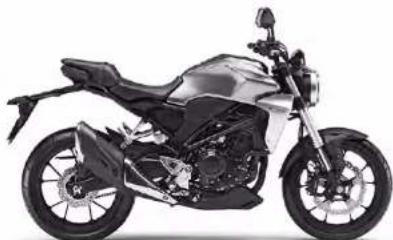

シャスタホワイト (NH-138)
[フォト NO.1]

*車体色は印刷のため実物と多少異なる場合があります。

CB250R [CBF250NAJ] フレーム号機 MC52-1000001～1099999

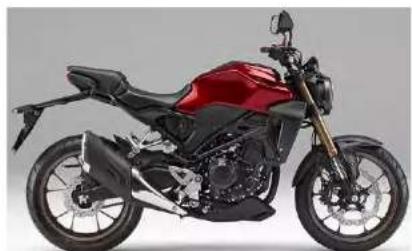

キャンディークロモスフィアレッド (R-381C)
[フォト [NO]]

* 他に CB250R [CBF250NJ] フレーム号機 MC52-1000001 \~もあります

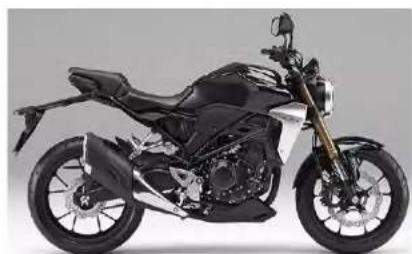

ブラック(NH-1)
[フォト HNO2]

* 他に GB250R [CBF250NJ] フレーム号機 MC52-1000001 \~もあります

マットクリプトンシルバーメタリック (NH-A40M)
[フォト NNO3]

* 他に GB250R [CBF250NJ] フレーム号機 MC52-1000001 \~もあります

*車体色は印刷のため実物と多少異なる場合があります。

CB250R [CBF250NAK] フレーム号機 MC52-1100001\~

キャンディークロモスフィアレッド (R-381C) [フォト MONO4]

ブラック (NH-1) [フォト MNO55]

マットクリプトンシルバーメタリック (NH-A40M) [フォト NNO36]

マットパールアジャイルブルー (PB-413P) [フォト NNO7]

パーツカタログのご使用にあたって

●このパーツカタログは2019年4月10日現在で編集してあります。

・その後、補修部品の販売形態変更、削除（非販売）を行うことがございます。

・変更情報は最新のEPC (Electronic Parts Catalogue) に反映しています。

又パーツカタログニュースで案内していますので確認して下さい。

●部品注文は部品番号でご連絡下さい。

・部品注文時は、モデル、タイプ、号機、色、メーカー名、サイズを必要に応じて確認して下さい。

・イラストレーション（部品図）は部品検索の目安として記載していますので、現品と形状が異なる場合があります。

●部品の希望小売価格は、2019年4月現在の価格を記載しています。

・部品の希望小売価格は、予告なしに変更する事があります。

・部品の希望小売価格には消費税は含まれていません。

初版 2018年5月1日

本田技研工業株式会社

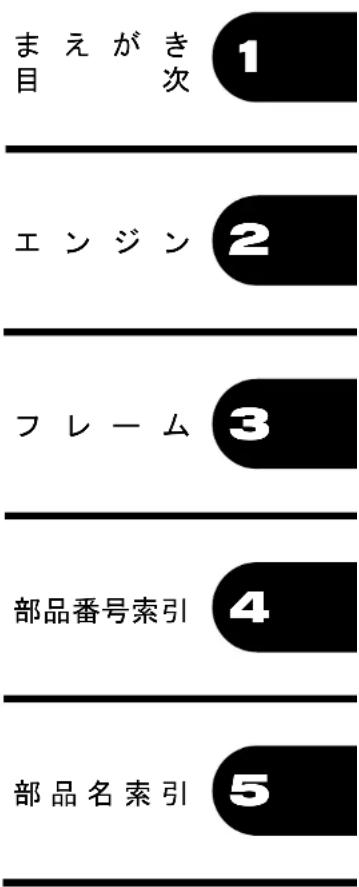

目次

- パーツカタログのご使用にあたって 1

- 部品情報の探し方 2

- パーツカタログの構成 3

- 部品に変更があったとき 4

- パーツカタログに使用されている略語 4

- 部品の記載ブロックと打刻号機の確認 5

- カラーラベルの貼り付け位置確認 5

- 号機管理表 6

- 配色表 7

- フューエルホース／チューブとビニールチューブ、 および一般用チューブの使用について 13

- 標準整備時間 17

- イラスト インデックス 21

- エンジン グループ 29

- フレーム グループ 55

- 部品番号索引 109 4

- 部品名索引 113 5

部品情報の探し方

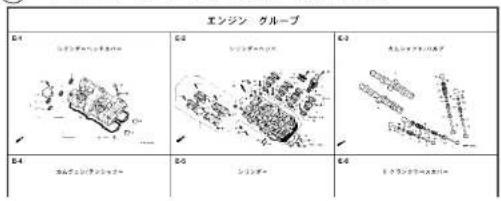

Ⓐ「イラストインデックス」から探す方法

⑧「部品番号索引」から探す方法

部品番号			索引
样品番号	見出さ	部品番号	見出さ	部品番号
04000		13223-W9-751	35	10	14929-K7-03
04011-W05-000	34	13224-W9-751	36	10	18030-K7-03
		13225-W9-751	36	10	18031-K7-03
		13227-W9-751	36	10	18032-K7-03
06000		14000		14	18033-K7-03
					18034-K7-03
06425-W9-P06	74	2	14100-W3-000	21	2
06455-W9-P15	74	2	14100-W3-000	21	2
06410-W9-E63	61	2	14200-W2-000	21	3
06455-W9-E64	62	2	14200-W2-000	24	3
06431-146-401	62	2	14401-W3-002	24	3
06431-146-402	62	2	14401-W3-002	24	3
06431-443-403	62	2	14510-W8-000	24	4
06431-443-404	62	2	14510-W8-000	24	4
06438-W8-ZO4	59	2	14524-W9-690	24	4
		39	14525-W9-690	24	4
					39
					11000

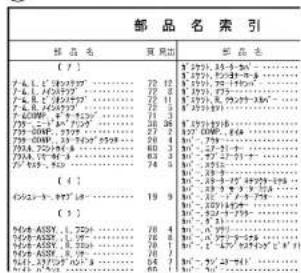

©「部品名索引」から探す方法

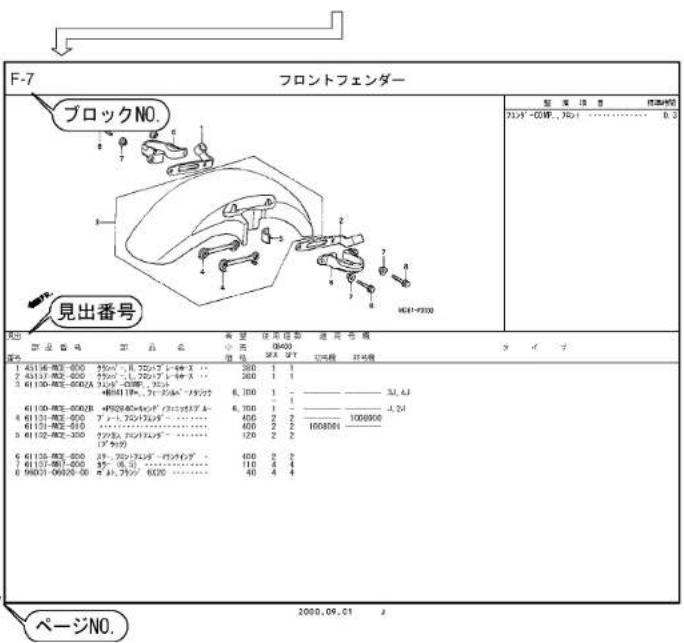

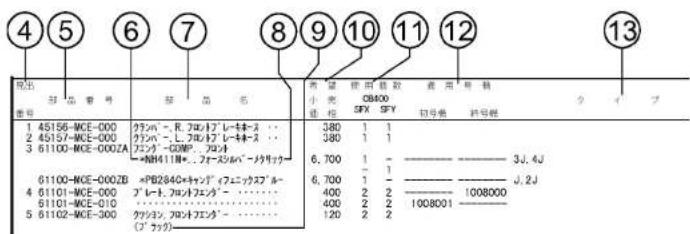

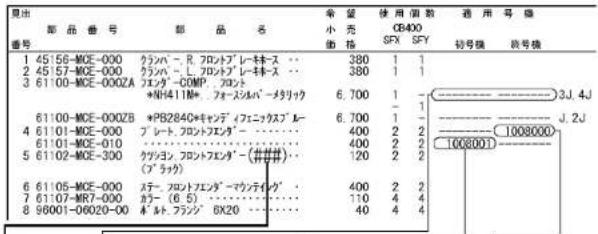

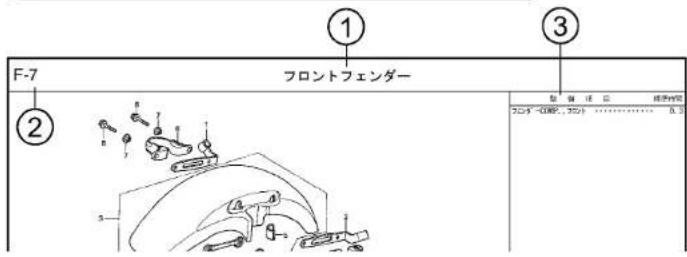

パーツカタログの構成

①ブロックタイトル ②ロリクNONO.
③整備項目／標準時間－標準整備時間
④見出番号

・本文の見出し番号に（）が付いているものは、前ページより同じ見出し番号が続いていることを示します。

⑤部品番号 Bohida色記号部品名品色名称
⑨注記

・特記事項を部品名欄に（）で表示しています。

⑩希望小壳価格

・ジカ 市場状況等により変動するメーカー希望小売価格。
・オープン メーカー希望小売価格が存在せず、各小売店が独自に決定する小売値。オープン価格。

⑪使用個数

・使用個数に（）。（がつけられている部品はオプショナル部品です。
・使用個数に “N” と表示されている部品は必要に応じて選択して使用する部品です。
・使用個数は各ブロック内に使用されている数を示します。

⑫適用号機

⑬タイプ

・タイプ欄が無記入のものは、すべてのタイプに共通使用されます。

⑭

・内の部品は、他のブロックで案内されています。

⑮

はで囲まれている掲載ブロックNo.を表示しています。

⑯

・←は該当部品の接続先ブロックNo.を表示しています。

部品に変更があったとき

初号機から変更しないで使用している。 左側にある場合は、1008001 号機からの車に使用する。 右側にある場合は、1009000 号機までの車に使用する。 ●部品各末尾の（###）マークがあるものは供給に期限（非販売部品）があることを示します。

パーツカタログに使用されている略語

●パーツカタログには下記の略語が使用されています。

A……アンペア

A. C. … オルタネーティング カーレント（交流）

A. M. …… アタッチングマーク (貼り付けマーク)

ASSY. … アッセンブリー

C. D. I. …キャパシティブディス チャージイグニッション (容量放電点火)

COMP. … コンブリート

D. C. …… ダイレクトカーレント (直流)

G……グラム

KPH……キロメーター毎時

L.……レフト（左）

L(100L)・リンク（駒数 100）

L.E.D.…ライトエミッテッド ダイオード（発光ダイオード）

MM……ミリメーター

R.……ライト（右）

STD.…… スタンダード

T(22T)… チョウ (歯数 22)

T. M. …… トランスクリプト マーク（転写マーク）

V…… ポルト

W……ワット

WL…… ウイズラベリング (ストライプ、ラベル

類を含む)

WOL……ウイズアウトラベリング (ストライプ、ラベル 類を除く)

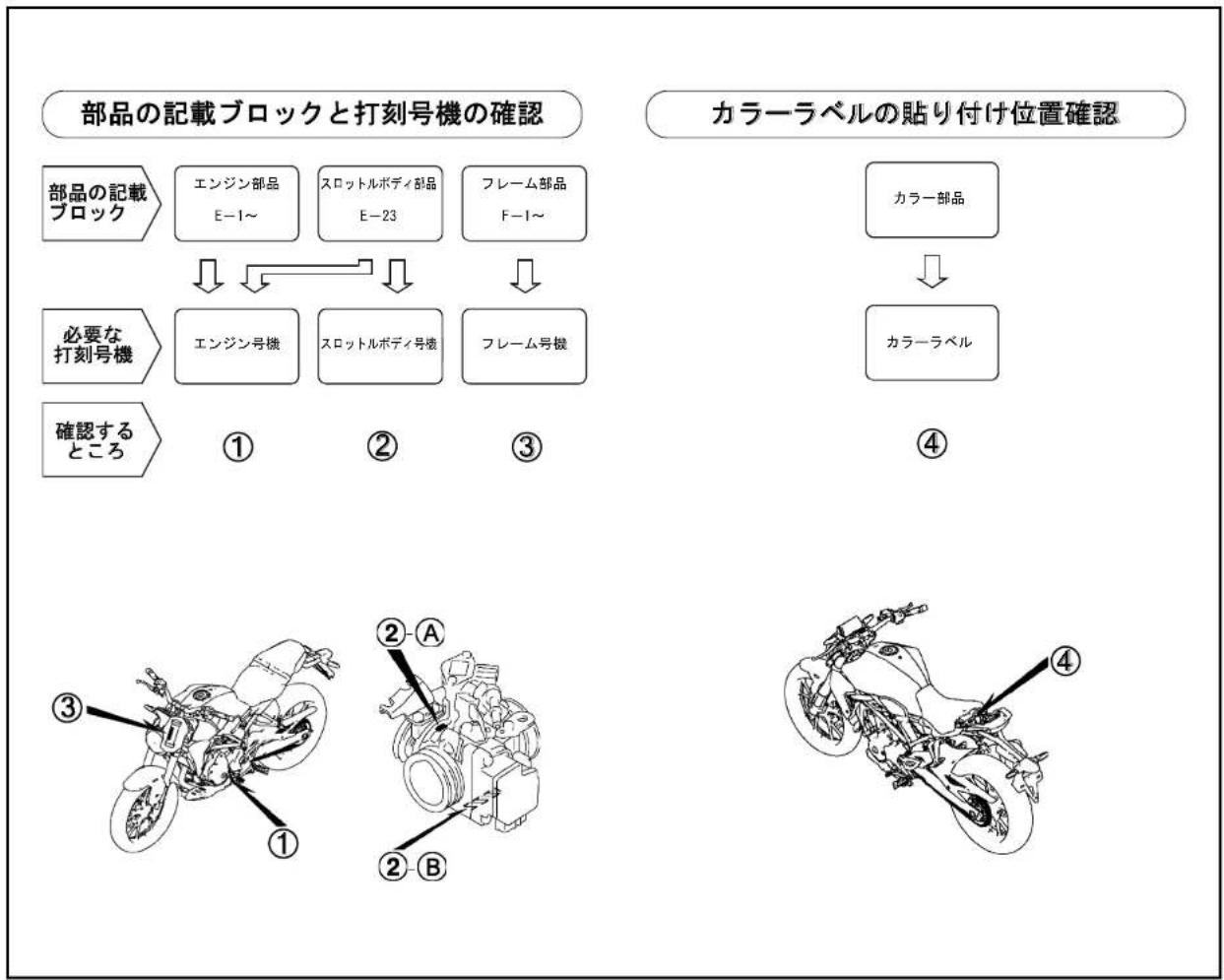


号機管理表

販売呼称機	種名機種名	エンジン号機	フレーム号機*スロールボディ号機	フレーム号機	スロットルボディ号機
CB250RCBF250N	J	J MC5	2E-1000001~MC52-100000	1~GQ9SA A
CB250R<ABS>	CBF250NA	J	MC5	2E-1000001~MC52-100000	1~1099999 GQ9SA A
CB250RCBF250NA	K	J MC5	2E-5000001~MC52-110000	1~GQ9SA A

・エンジン部品はエンジン号機・フレーム部品はフレーム号機を確認のうえ部品注文をして下さい。
・キャブレター/スロットルボディアッセンブリーはエンジン号機で管理されていますが、その構成部品は下記アンダーラインで示したキャブレター/スロットルボディ号機で管理されていますので、部品注文時はキャブレター/スロットルボディ号機を確認して下さい。
GQ 9SA A KC ア
A B

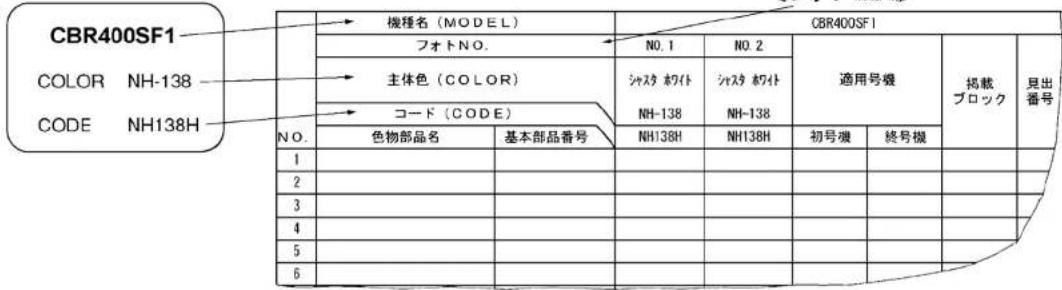

配色表

・色物部品をご注文の際は下記一覧表を参照して基本部品番号にパーツ色記号を加えた部品番号でご注文下さい。CB250R (CBF250NJ)

NO.	機種名 (MODEL)		CBF250NJ
	フォトNO.		----	----		適用号機		掲載ブロック	見出番号
	主体色 (COLOR)		キャンディーカロモスフィアレッドR-381C NH-1 NH-A40M		ブラックシルバーメタリック
	コード (CODE)
	色物部品名 基本部品番号 R381 NHI NH-A40 初号機 終号機
1 カウルセット,リヤーセンター 83550-K0A-E10 ZA ZA F-24 3
2 カバー,ヘッドライト 61321-K94-T00		ZB ZB ZB F-43 I
3	カバーASSY.,L.フコーエルタンク	64445-K0A-E10	ZD	ZG	ZE			F-22	12
4 カバーASSY.,R.フコーエルタンク		64435-K0A-E10 ZD ZG	ZE F-22 9
5 カバー-B.L.サイド		83541-K0A-E10 ZB ZB	ZA F-24 7
6 カバー-B.R.サイド		83531-K0A-E10 ZB ZB	ZA F-24 6
7 シートCOMP.,シングル		7:100-K0A-E10 ZA ZA	ZA F-23 4
8 シートCOMP.,ピリオン		7:300-K0A-E10 ZA ZA	ZA F-23	12
9 シュラウドセットL		64460-K0A-J00 ZA ZA	ZA F-22	15
10	シュラウドセットR.	64450-K0A-J00	ZA	ZA	ZA			F-22	13
11	パイプ,ステアリングハンドル	53100-K0A-E10	ZA	ZA	ZA			F-7	6
12	フェンダーCOMP.,フロント	61100-K94-T00	ZA	ZA	ZB			F-10	2
13	フランジサブASSY.,リヤードリブン	42615-K94-T00	ZG	ZC	ZC			F-19-40	9
14	プレートCOMP.,L.フロントエンジン	50361-K0A-E10	ZA	ZA	ZA			F-39	5
15	プレートCOMP.,R.フロントエンジン	50351-K0A-E10	ZA	ZA	ZA			F-39	3
16	ホイールサブASSY.,フロント	44650-K94-T00	ZB	ZB	ZB			F-14-40	8
17	ホイールサブASSY.,リヤー	42650-K94-T00	ZB	ZB	ZB			F-19-40	12
18	ホルダー,ハンドルアッパー	53131-K94-T00	ZB	ZB	ZB			F-7	8

CB250R (CBF250NJ)

NO.	機種名 (MODEL)		CBF250NJ
	フォトNO.		----	----		適用号機		掲載ブロック	見出番号
	主体色 (COLOR)		キャンディークロモスフィアレッドR-381C NH	ブラック1 NH-A40M	マットクリプトンシルバーメリック
	コード (CODE)
	色物部品名 基本部品番号 R381 NH1 NH40 初号機 終号機
19	ホルダー・ハンドルパイプアンダー 531	32-K94-T00 ZB	ZB ZB F-7	9
20	ボディCOMP..フレーム	50100-K0A-A00	ZA	ZA	ZA			F-39	1

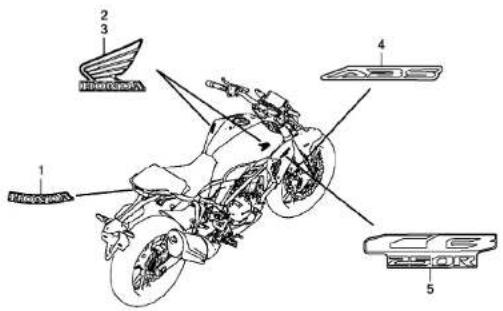

21	マークLウイング	86202-K0A-E10	ZD	ZD	ZB			F-50	3
22	マークRウイング	86201-K0A-E10	ZD	ZD	ZB			F-50	2
23	マークシュラウド	86641-K0A-J00	ZA	ZA	ZA			F-50	5
24	マークホンダ	86101-K0A-E10	ZA	ZA	ZA			F-50	1

CB250R (CBF250NAJ)

NO.	機種名 (MODEL)		CBF250NAJ
	フォトNO.		NO.1 NO.2 NO.3			適用号機	掲載ブロック	見出番号
	主体色 (COLOR)		キャンディークロモスフィアレッドR-381C NH-1 NH-A40M	ブラック	マットクリプトンシルバーメリック
	コード (CODE)
	色物部品名 基本部品番号 R381 NH1 NH-40 初号機 終号機
1 カトルセット,リヤーセンター 83550-K0A-E10 ZA ZA ZA F-24 B
2 カバー,ヘッドライト 61321-K94-T00		ZB ZB	ZB F-43 1
3	カバーASSY.,L.フユーエルタンク	64445-K0A-E10	ZD	ZG	ZE		F-22	12
4	カバーASSY.,R.フユーエルタンク	64435-K0A-E10	ZD	ZG	ZE		F-22	9
5	カバーB,L.サイド	83541-K0A-E10	ZB	ZB	ZA		F-24	7
6 カバーB,R.サイド	83531-K0A-E10 ZB		ZB ZA F-24 6
7 シートCOMP.,シングル	7100-K0A-E10 ZA		ZA ZA F-23 4
8 シートCOMP.,ピリオン		77300-K0A-E10	ZA	ZA	ZA		F-23	12
9 シュラウドセット,L		64460-K0A-J00	ZA	ZA	ZA		F-22	15
10 シュラウドセット,R.		64450-K0A-J00	ZA	ZA	ZA		F-22	13
11 パイプ,ステアリングハンドル		53100-K0A-E10	ZA	ZA	ZA		F-7	6
12 フエンダーセット,フロント		61000-K94-T10	ZA	ZA	ZB		F-10	1
13 フランジサブ ASSY.,リヤードリブン		42615-K94-T00	ZC	ZC	ZC		F-19-40	9
14 プレートCOMP.,L.フロントエンジン		50361-K0A-E10	ZA	ZA	ZA		F-39	5
15 プレートCOMP.,R.フロントエンジン		50351-K0A-E10	ZA	ZA	ZA		F-39	3
16 ホイールサブ ASSY.,フロント		44650-K94-T10	ZC	ZC	ZC		F-14-40	8
17 ホイールサブ ASSY.,リヤー		42650-K94-T10	ZC	ZC	ZC		F-19-40	12
18 ホルダー,ハンドルアツバー		53131-K94-T00	ZB	ZB	ZB		F-7	8
19 ホルダー,ハンドルパイプアンダー		53132-K94-T00	ZB	ZB	ZB		F-7	9
20 ポディCOMP.,フレーム		50100-K0A-E10	ZA	ZA	ZA		F-39	1

CB250R (CBF250NAJ)

NO.	機種名(MODEL)		CBF250NAJ
	フォトNO.		NO.1 NO.2 NO.3			適用号機		掲載ブロック	見出番号
	主体色(COLOR)		キャンディークロモスフィアレッドR-381C NH40 初号機 終号機		ブラック1 NH-A40M
	コード(CODE)
	色物部品名 基本部品番号 R381 NH1 NHA40 初号機 終号機
21	マーク,ABS 86611-K33-D10 ZC ZC ZE F-50		4
22	マーク,Lウイング 86202-K0A-E10 ZD ZD		ZE	F-50 3
23	マーク,Rウイング	86201-K0A-E10	ZD	ZD	ZB			F-50	2
24	マーク,シュラウド	86641-K0A-J00	ZA	ZA	ZA			F-50	5
25	マーク,ホンダ	86101-K0A-E10	ZA	ZA	ZA			F-50	1

CB250R (CBF250NAK)

NO.	機種名 (MODEL)		CBF250NAK
	フォトNO.		NO.4 NO.5 NO.6 NO.7				適用号機		掲載ブロック	見出番号
	主体色 (COLOR)		キャンディークロモスフィアレッドR-381C NH	ブラック1 NH-A40M PB	マットクリプトンシルバーメタリック413P	マットバールアジャイルブルー
	コード (CODE)
	色物部品名 基本部品番号 R381 NH1 NH40 PB413 初号機 終号機
1 カウルセット,リヤーセンター 83550-K0A-E10 ZA ZA ZA F-24 8
2 カバー,ヘッドライト 61321-K94-T00		ZD ZB ZB ZD			F-43 1
3	カバーASSY.,L.フユーエルタンク	64445-K0A-E10	-	ZG	ZE	-			F-22	12
4	カバーASSY.,L.フユーエルタンク	64445-K0A-T30	ZB	-	-	ZA			F-22	12
5	カバーASSY.,R.フユーエルタンク	64435-K0A-E10	-	ZG	ZE	-			F-22	9
6	カバーASSY.,R.フユーエルタンク	64435-K0A-T30	ZB	-	-	ZA			F-22	9
7 カバー-B.L.サイド 83541-K0A-E10 ZA ZB ZA ZA					F-24 7
8 カバー-B.R.サイド 83531-K0A-E10 ZA ZB ZA ZA					F-24 6
9 シートCOMP.,シングル 77100-K0A-E10 ZA ZA ZA F-23 4
10	シートCOMP.,ピリオン	77300-K0A-E10	ZA	ZA	ZA	ZA			F-23	12
11	シュラウドセット,L.	64460-K0A-J00	-	ZA	ZA	-			F-22	15
12	シュラウドセット,L.	64460-K0A-J30	ZA	-	-	ZA			F-22	15
13	シュラウドセット,R.	64450-K0A-J00	-	ZA	ZA	-			F-22	13
14	シュラウドセット,R.	64450-K0A-J30	ZA	-	-	ZA			F-22	13
15	パイプ,ステアリングハンドル	53100-K0A-E10	ZA	ZA	ZA	ZA			F-7	6
16	フェンダーセット,フロント	61000-K94-T10	ZB	ZA	ZB	ZB			F-10	1
17	フランジサブASSY.,リヤードリブン	42615-K94-T00	ZD	ZC	ZC	ZD			F-19-40	9
18	プレートCOMP.,L.フロントエンジン	50361-K0A-E10	ZA	ZA	ZA	ZA			F-39	5
19	プレートCOMP.,R.フロントエンジン	50351-K0A-E10	ZA	ZA	ZA	ZA			F-39	3
20	ホイールサブASSY.,フロント	44650-K94-T10	ZD	ZC	ZC	ZD			F-14-40	8

CB250R (CBF250NAK)

NO.	機種名 (MODEL)		CBF250NAK
	フォトNO.		NO.4 NO.5 NO.6 NO.7				適用号機		掲載ブロック	見出番号
	主体色 (COLOR)		キャンディーカロモスフィアレッドR-381C NH	ブラック1 NH-A40M PB	マットクリプトンシルバーメタリック413P	マットバールアジャイルブルー
	コード (CODE)
	色物部品名 基本部品番号 R381 NH1 NMA40 PB413 初号機 終号機
21	ホイールサブASSY..リヤー 42650-K94-T10 ZD ZC		ZC ZD F-19-40 12
22	ホルダー,ハンドルアツバー	53131-K94-T00	ZB	ZB	ZB	ZB			F-7	8
23	ホルダー,ハンドルパイプアンダー	53132-K94-T00	ZB	ZB	ZB	ZB			F-7	9
24	ボディCOMP..フレーム	50100-K0A-E10	ZA	ZA	ZA	ZA			F-39	1
25	マーク.ABS	86611-K33-D10	ZE	ZC	ZE	ZE			F-50	4
26	マーク.Lウイング	86202-K0A-E10	-	ZD	ZB	-			F-50	3
27	マーク.Lウイング	86202-K0A-T30	ZB	-	-	ZA			F-50	3
28	マーク.Rウイング	86201-K0A-E10	-	ZD	ZB	-			F-50	2
29	マーク.Rウイング	86201-K0A-T30	ZB	-	-	ZA			F-50	2
30	マーク.シュラウド	86641-K0A-J00	-	ZA	ZA	-			F-50	5
31	マーク.シュラウド	86641-K0A-J30	ZA	-	-	ZA			F-50	5
32	マーク.ホンダ	86101-K0A-E10	ZA	ZA	ZA	ZA			F-50	1

フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について

・標準部品のフューエルホース／チューブとビニールチューブ、および一般用チューブは長巻のバルク部品に代替されます。

・標準部品のフューエルホース/チューブとビニールチューブ、および一般用チューブを注文の際は、バーツカタログ本文中の部品名下に記載されている（）付バルク部品番号または下記一覧表でご確認の上ご注文ください。

・交換の際は部品名中に記載されている正規の長さにカットして使用してください。

(バルク部品のカット方法、ナンバー記入方法等の取り扱いについては、サービスマニュアルおよびバルク部品に同梱されている説明書を参照してください。)

・カット後の価格については、パーツカタログ本文に記載されている希望小売価格を参照してください。

・下記の表は標準部品番号とパルク部品番号一覧表です。記載の代替部品以外は絶対に使用しないで下さい。

フューエルホース/チューブ
標準部品番号 バルク部品番号部品番号		パルク部品
		内径(mm)	長ささ(前)
95001-30xxx-2x 95001-30001-20M 3.0 1
95001-30xxx-3x 95001-30001-30M 3.0 1
95001-30xxx-4x 95001-30001-40M 3.0 1
95001-35xxx-2x	95001-35001-50M<95001-35003-50M>	3.5	13
95001-35xxx-3x	95001-35001-60M<95001-35003-60M>	3.5	13
95001-35xxx-4x	95001-35001-60M<95001-35003-60M>	3.5	13
95001-35xxx-5x	95001-35001-50M<95001-35003-50M>	3.5	13
95001-35xxx-6x	95001-35001-60M<95001-35003-60M>	3.5	13
95001-45xxx-2x	95001-45001-50M<95001-45003-50M>	4.5	13
95001-45xxx-3x	95001-45001-60M<95001-45003-60M><95001-45008-60M>	4.5	138
95001-45xxx-4x	95001-45001-60M<95001-45003-60M><95001-45008-60M>	4.5	138
95001-45xxx-5x	95001-45001-50M<95001-45003-50M>	4.5	13
95001-45xxx-6x	95001-45001-60M<95001-45003-60M><95001-45008-60M>	4.5	138
95001-55xxx-2x	95001-55001-50M<95001-55003-50M><95001-55008-50M>	5.5	138

フューエルホース/チューブ
標準部品番号 バル	ク部品番号(単品番号)	バルク部品
		内径(mm)	長ささ(mm)
95001-55xxx-3x	95001-55001-60M<95001-55003-60M><95001-55008-60M>	5.5	138
95001-55xxx-4x	95001-55001-60M<95001-55003-60M><95001-55008-60M>	5.5	138
95001-55xxx-5x	95001-55001-50M<95001-55003-50M><95001-55008-50M>	5.5	138
95001-55xxx-6x	95001-55001-60M<95001-55003-60M><95001-55008-60M>	5.5	138
95001-75xxx-2x	95001-75001-50M<95001-75003-50M>	7.5	13
95001-75xxx-3x	95001-75001-60M<95001-75008-60M>	7.5	138
95001-75xxx-4x	95001-75001-60M<95001-75003-60M><95001-75008-60M>	7.5	138
95001-75xxx-5x	95001-75001-50M<95001-75003-50M>	7.5	13
95001-75xxx-6x	95001-75001-60M<95001-75003-60M><95001-75008-60M>	7.5	138
95001-80xxx-2x 95001-80001-50M 8.0 1
95001-80xxx-3x 95001-80001-60M 8.0 1
95001-80xxx-4x 95001-80001-60M 8.0 1
95001-80xxx-5x 95001-80001-50M 8.0 1
95001-80xxx-6x 95001-80001-60M 8.0 1

ビニールチューブ
標準部品番号 バル部品番号/部品番号	パルク部品
	内径(mm)	外径(mm)	長さ(m)
95003-01xxx-3x	95003-01001-60M<95003-01003-60M>	2.9 6.8	13
95003-01xxx-60	95003-01001-60M<95003-01003-60M>	2.9 6.8	13
95003-03xxx-3x	95003-03001-60M<95003-03003-60M>	3.0 6.0	13
95003-03xxx-60	95003-03001-60M<95003-03003-60M>	3.0 6.0	13
95003-05xxx-3x	95003-05001-60M<95003-05003-60M> <95003-05008-60M>	3.5 6.5	138
95003-05xxx-60	95003-05001-60M<95003-05003-60M> <95003-05008-60M>	3.5 6.5	138
95003-07xxx-1x	95003-07001-10M<95003-07003-10M> <95003-07008-10M>	4.0 7.0	138
95003-07xxx-20	95003-07001-10M<95003-07003-10M> <95003-07008-10M>	4.0 7.0	138
95003-07xxx-3x	95003-07001-60M<95003-07003-60M> <95003-07008-60M>	4.0 7.0	138
95003-07xxx-60	95003-07001-60M<95003-07003-60M> <95003-07008-60M>	4.0 7.0	138
95003-07xxx-7x	95003-07001-70M<95003-07003-70M> <95003-07008-70M>	4.0 7.0	138
95003-08xxx-1x	95003-08001-10M<95003-08003-10M> <95003-08008-10M>	4.5 6.5	138
95003-09xxx-3x	95003-09001-60M<95003-09003-60M>	4.5 8.0	13
95003-09xxx-60	95003-09001-60M<95003-09003-60M>	4.5 8.0	13
95003-10xxx-1x	95003-10001-10M<95003-10003-10M>	5.0 8.0	13
95003-10xxx-20	95003-10001-10M<95003-10003-10M>	5.0 8.0	13
95003-10xxx-3x	95003-10001-60M<95003-10003-60M>	5.0 8.0	13
95003-10xxx-60	95003-10001-60M<95003-10003-60M>	5.0 8.0	13
95003-11xxx-3x	95003-11001-60M<95003-11003-60M> <95003-11008-60M>	5.0 9.0	138
95003-11xxx-60	95003-11001-60M<95003-11003-60M> <95003-11008-60M>	5.0 9.0	138
95003-12xxx-1x	95002-12001-10M<95003-12003-10M> <95003-12008-10M>	5.0 7.0	138
95003-12xxx-20	95002-12001-10M<95003-12003-10M> <95003-12008-10M>	5.0 7.0	138

ビニールチューブ
標準値量番号 バルク部品製品番号		パルク部品
		内径(mm)	外径(mm) 長さ(m2)
95003-14xxx-1x	95003-14001-10M<95003-14003-10M>	6.0 9.0	13
95003-14xxx-3x	95003-14001-60M<95003-14003-60M>	6.0 9.0	13
95003-14xxx-20	95003-14001-10M<95003-14003-10M>	6.0 9.0	13
95003-17xxx-1x	95003-17001-10M<95003-17003-10M>	7.0 9.0	13
95003-19xxx-1x	95003-18001-10M<95003-19003-10M<95003-19008-10M>	7.0 11.0	138
95003-19xxx-20	95003-18001-10M<95003-19003-10M>85003-19008-10M>	7.0 11.0	138
95003-19xxx-3x	95003-18001-60M<95003-19003-60M>85003-19008-60M>	7.0 11.0	138
95003-19xxx-60	95003-15001-50M<95003-19003-60M>85003-19008-60M>	7.0 11.0	138
95003-40xxx-20	95003-40001-10M<95003-40003-10M>	12.0 16.0	13
95003-21xxx-1x	95003-21001-10M<95003-21003-10M>	8.0 9.0	13
95003-21xxx-20	95003-21001-10M<95003-21003-10M>	8.0 9.0	13
95003-23xxx-1x	95003-23001-10M<95003-23003-10M>	8.0 12.0	13
95003-23xxx-20	95003-23001-10M<95003-23003-10M>	8.0 12.0	13
95003-23xxx-3x	95003-23001-60M<95003-23003-60M>85003-23008-60M>	8.0 12.0	138
95003-23xxx-60	95003-23001-60M<95003-23003-60M>85003-23008-60M>	8.0 12.0	138
95003-25xxx-1x	95003-25001-10M<95003-25003-10M>	9.0 11.0	13
95003-25xxx-20	95003-25001-10M<95003-25003-10M>	9.0 11.0	13
95003-25xxx-3x	95003-25001-50M<95003-25003-60M>	9.0 11.0	13
95003-25xxx-7x	95003-25001-70M<95003-25003-70M>	9.0 11.0	13
95003-27xxx-1x	95003-27001-10M<95003-27003-10M>	9.0 13.0	13
95003-27xxx-20	95003-27001-10M<95003-27003-10M>	9.0 13.0	13
95003-27xxx-8x	95003-27001-60M<95003-27003-60M>	9.0 13.0	13
95003-27xxx-60	95003-27001-60M<95003-27003-60M>	9.0 13.0	13
95003-35xxx-1x	95003-35001-10M<95003-35003-10M>	10.0 14.0	13

ビニールチューブ
標準商品番号	パルク別品番号	パルク別品
		内径(mm)	外径(mm)	長さ(mm)
95003-33xxx-20	95003-33001-10M<95003-33003-10M>	10.0	14.0	13
95003-36xxx-1x	95003-36001-10M<95003-36003-10M>	11.0	13.0	138
95003-36xxx-20	95003-36001-10M<95003-36003-10M>	11.0	13.0	138
95003-37xxx-3x	95003-37001-60M<95003-37003-60M>	11.0	15.0	13
95003-37xxx-60	95003-37001-60M<95003-37003-60M>	11.0	15.0	13
95003-38xxx-1x	95003-38001-10M<95003-38003-10M>	12.0	13.0	13
95003-38xxx-20	95003-38001-10M<95003-38003-10M>	12.0	13.0	13
95003-39xxx-1x	95003-38001-10M<95003-39003-10M>	12.0	14.0	13
95003-39xxx-20	95003-38001-10M<95003-39003-10M>	12.0	14.0	13
95003-40xxx-3x	95003-40001-60M<95003-40003-60M>	12.0	16.0	13
95003-40xxx-60	95003-40001-60M<95003-40003-60M>	12.0	16.0	13
95003-43xxx-1x	95003-43001-10M<95003-43003-10M>	13.0	15.0	136
95003-43xxx-20	95003-43001-10M<95003-43003-10M>	13.0	15.0	136
95003-45xxx-1x	95003-45001-10M<95003-45003-10M>	14.0	16.0	138
95003-45xxx-20	95003-45001-10M<95003-45003-10M>	14.0	16.0	138
95003-50xxx-1x	95003-50001-10M<95003-50003-10M>	16.0	19.0	13
95003-50xxx-20	95003-50001-10M<95003-50003-10M>	16.0	19.0	13
95003-50xxx-3x	95003-50001-60M<95003-50003-60M>	16.0	19.0	13
95003-55xxx-1x	95003-55001-10M<95003-55003-10M>	17.5	20.5	13
95003-55xxx-20	95003-55001-10M<95003-55003-10M>	17.5	20.5	13
95003-60xxx-1x	95003-60001-10M<95003-60003-10M>	22.0	27.0	13
95003-60xxx-20	95003-60001-10M<95003-60003-10M>	22.0	27.0	13
95003-60xxx-3x	95003-60001-60M<95003-60003-60M>	22.0	27.0	13
95003-60xxx-60	95003-60001-60M<95003-60003-60M>	22.0	27.0	13

一般用チューブ
標準部品番号 バルク部品番号部品番号		バルク部品
		内径 (mm)	長ささ (ft)
95005-11xxx-3x 950	05-11001-30M 11.0 1
95005-11xxx-5x 950	05-11001-50M 11.0 1
95005-12xxx-1x	95005-12001-10M<95005-12003-10M>	12.0	13
95005-12xxx-2x 950	05-12001-20M 12.0 1
95005-12xxx-3x 950	05-12001-30M 12.0 1
95005-12xxx-5x 950	05-12001-50M 12.0 1
95005-14xxx-1x 950	05-14001-10M 14.0 1
95005-14xxx-2x	95005-14001-20M<95005-14003-20M>	14.0	13
95005-14xxx-3x 950	05-14001-30M 14.0 1
95005-14xxx-5x 950	05-14001-50M 14.0 1
95005-17xxx-1x 950	05-17001-10M 17.0 1
95005-17xxx-2x 950	05-17001-20M 17.0 1
95005-17xxx-3x 950	05-17001-30M 17.0 1
95005-17xxx-5x 950	05-17001-50M 17.0 1
95005-30xxx-3x 950	05-30001-30M 3.0 1
95005-30xxx-5x 950	05-30001-50M 3.0 1
95005-35xxx-1x	95005-35001-10M<95005-35003-10M><95005-35008-10M>	3.5	138
95005-35xxx-2x 950	05-35001-20M 3.5 1
95005-35xxx-3x 950	05-35001-30M 3.5 1
95005-35xxx-4x	95005-35001-10M<95005-35003-10M><95005-35008-10M>	3.5	138
95005-35xxx-5x 950	05-35001-50M 3.5 1
95005-45xxx-1x	95005-45001-10M<95005-45003-10M><95005-45008-10M>	4.5	138
95005-45xxx-2x 950	05-45001-20M 4.5 1
95005-45xxx-3x 950	05-45001-30M 4.5 1

一般用チューブ
標準部品番号 バル	ク部品番号錦品番号	バルク部品
		内径 (mm)	長ささ (ft)
95005-45xxx-4x	95005-45001-10M<95005-45003-10M><95005-45008-10M>	4.5	138
95005-45xxx-5x 95005-45001-50M 4.5 1
95005-50xxx-3x	95005-50001-30M<95005-50003-30M>	5.0	13
95005-50xxx-5x 95005-50001-50M 5.0 1
95005-55xxx-1x	95005-55001-10M<95005-55003-10M><95005-55008-10M>	5.3	138
95005-55xxx-2x	95005-55001-20M<95005-55003-20M>	5.3	13
95005-55xxx-4x	95005-55001-10M<95005-55003-10M><95005-55008-10M>	5.3	138
95005-65xxx-1x	95005-65001-10M<95005-65003-10M>	6.5	13
95005-65xxx-2x 95005-65001-20M 6.5 1
95005-70xxx-3x	95005-70001-30M<95005-70003-30M>	7.0	13
95005-70xxx-5x 95005-70001-50M 7.0 1
95005-75xxx-1x	95005-75001-10M<95005-75003-10M>	7.3	13
95005-75xxx-2x 95005-75001-20M 7.3 1
95005-80xxx-1x	95005-80001-10M<95005-80003-10M>	8.0	13
95005-80xxx-2x 95005-80001-20M 8.0 1

*注）Xは数字、英字を省略表示したものです。

注意：フェーエルホース/チューブと一般用チューブ、及びビニールチューブを間違えて使用すると危険が生じます。 フェーエルホース/チューブ使用箇所に一般用チューブ、及びビニールチューブを使用したり、その逆の使用は絶対しないで、パーツカタログ記載のバルク部品をサービスマニュアル及びバルク部品に同梱されている説明書に従って正しく使用してください。

● フューエルホース／チューブと一般用チューブ、及びビニールチューブのバルク部品番号の構成について

(例) 95001-75001-50M

バルク部品

バルク部品を表します。

マーキングコード（フューエルホース／チューブおよび一般用チューブ）

変更コード（ビニールチューブ）

・ナンバリングマークおよび変更旧を示しますがバルク部品では0でナンバーなしです。

種類コード

・フューエルホース 2 . ブレード外部で赤色 (内径 3mm のみ)

5：ブレード内部で黒色

・フューエルチューブ 3 : 赤色 (内径 3mm のみ)

4：灰色＋赤線（内径3mmのみ）

6：黑色

・ビニールチューブ1：透明 ・一般用チューブ1：灰色

2：黑色

3:うす赤色

6 うす赤色

7.うす黒色

長さ 001:1m (標準)

003:3m

008:8m] 未設定のものもあります。

内径コード（フューエルホース／チューブおよび一般用チューブ）

30:3.0mm

35:3.5 mm 91:12 mm (外径 15 mm)

45:4.5 mm 92:12 mm (外径 16 mm)

50:5.0 mm 12:12 mm (外径 17 mm)

55:5.3 mm 5.5 mm 14:14 mm

65:6.5mm 17:17mm

70:7.0mm

75:7.3mm 7.5mm

80:8.0nm

- 内外径コード（ビニールチューブ）

01: 内径 2.9 外径 6.8 mm 14: 内径 6 外径 9 mm 37: 内径 11 外径 15 mm

03: 内径 3 外径 6 mm 17: 内径 7 外径 9 mm 38: 内径 12 外径 13 mm

05: 内径 3.5 外径 6.5 mm 19: 内径 7 外径 11 mm 39: 内径 12 外径 14 mm

07: 内径 4 外径 7 mm 21: 内径 8 外径 9 mm 40: 内径 12 外径 16 mm

08：内径4.5外径6.5mm 23：内径8外径12mm 43：内径13外径15mm

09: 内径 4.5 外径 8 mm 25: 内径 9 外径 11 mm 45: 内径 14 外径 18 mm

12：内径5外径7mm 27：内径9外径13mm 50：内径16外径19mm

10: 内径 5 外径 8 mm 33: 内径 10 外径 14 mm 55: 内径 17.5 外径 20.5 mm

1. 内径 5 外径 9 mm 36. 内径 11 外径 13 mm 60. 内径 22 外径 27 mm

ホース/チューブのタイプ：1：フューエルホース/チューブ

1. ビニールチューフ

5 一般用チューブ

エンジン グループ

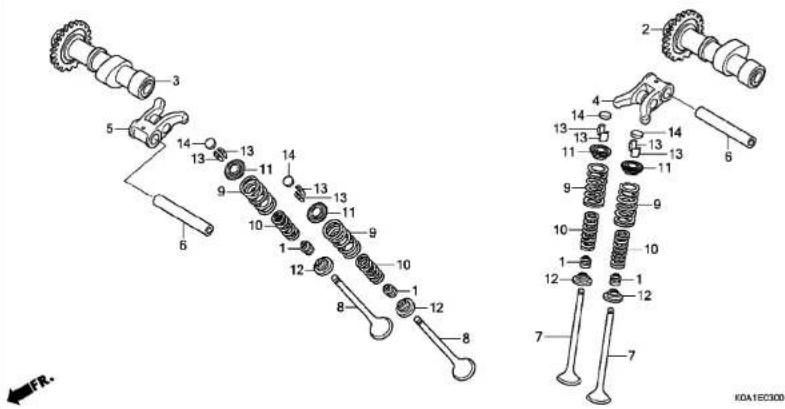

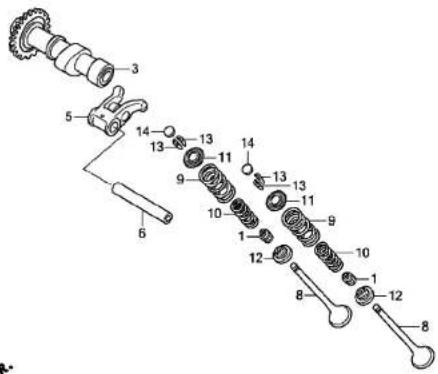

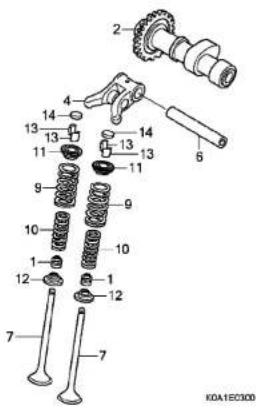

E-1シリンダーヘッドカバー	E-2シリンダーヘッド	E-3カムシャフト/バルブ

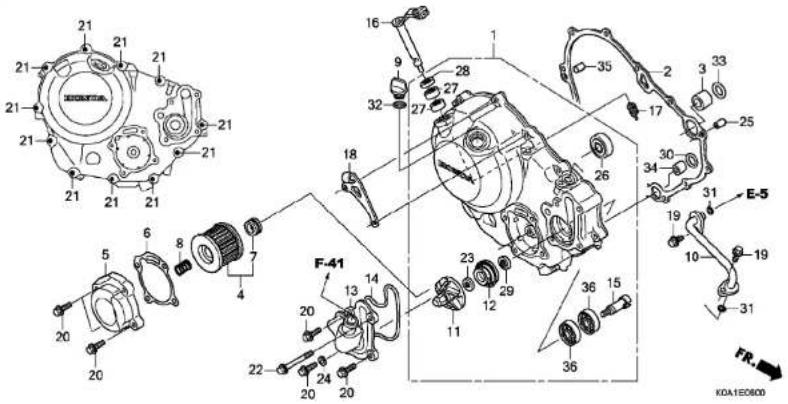

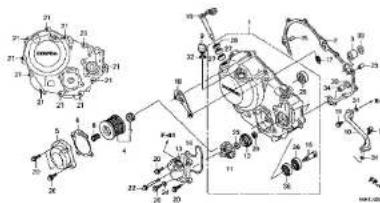

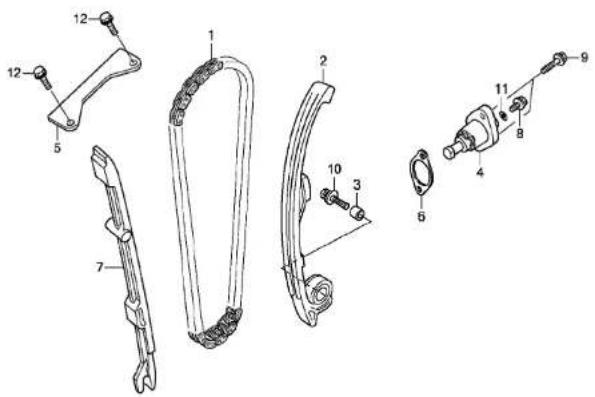

E-4カムチェン/テンショナー	E-5シリンダー	E-6R.クランクケースカバー

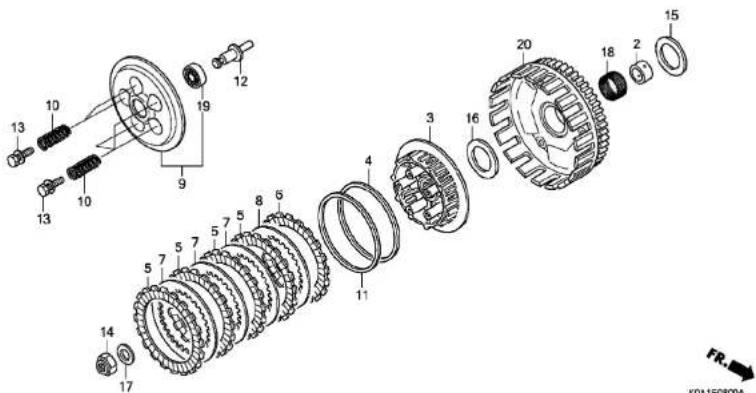

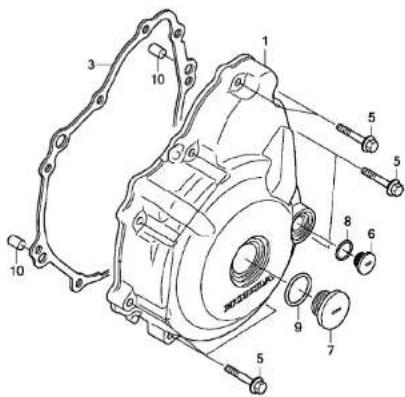

E-8クラッチ	E-9スターティングクラッチ	E-10L.クランクケースカバー

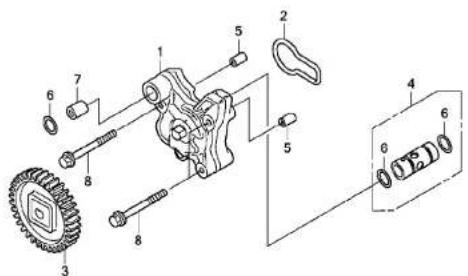

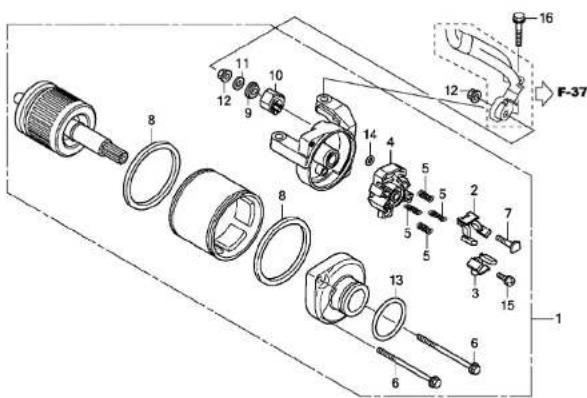

E-11ジェネレーター	E-13スターターモーター	E-14オイルポンプ

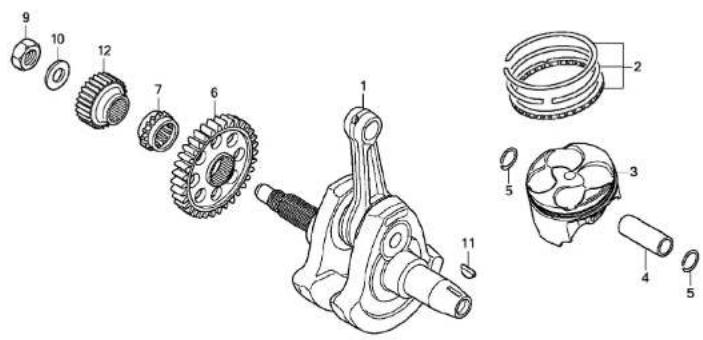

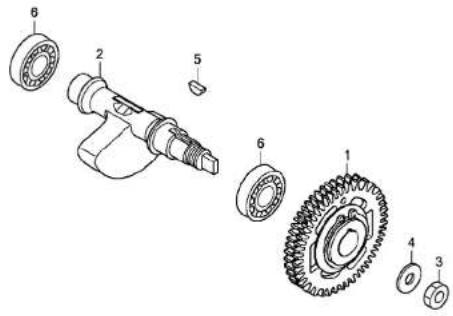

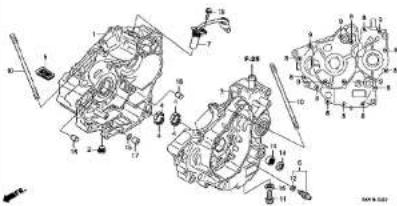

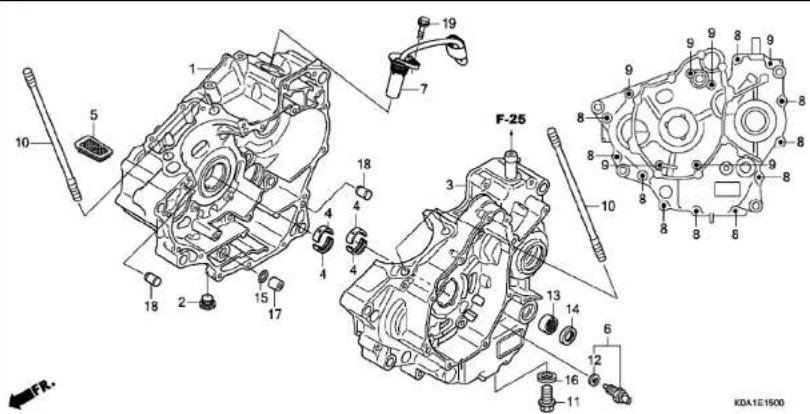

E-15クランクケース	E-16クランクシャフト/ピストン	E-16-10パランサーシャフト

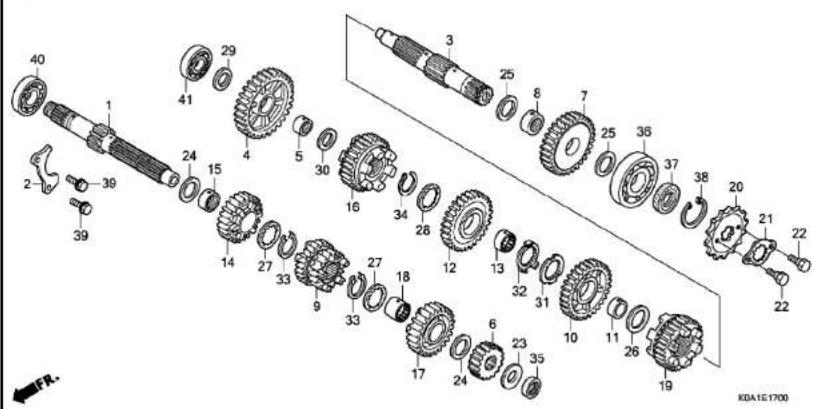

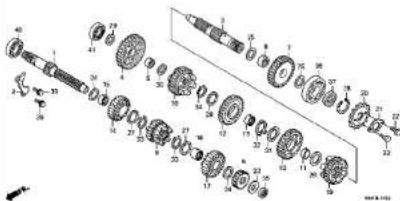

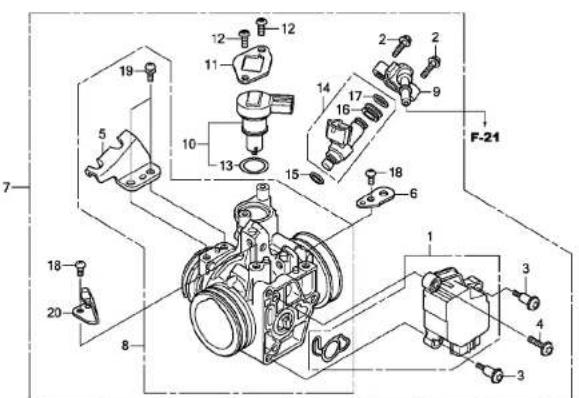

E-17トランスミッション	E-19ギャーシフトドラム	E-23スロットルボディ

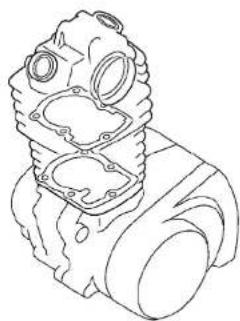

EOP-1ガスケットキットA	EOP-2ガスケットキットB
フレーム グループ

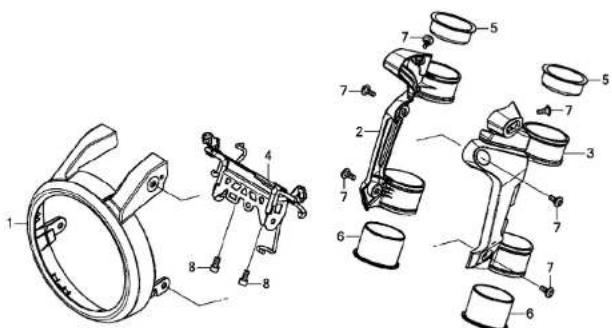

F-1ヘッドライト	F-2メーター	F-3ミラー

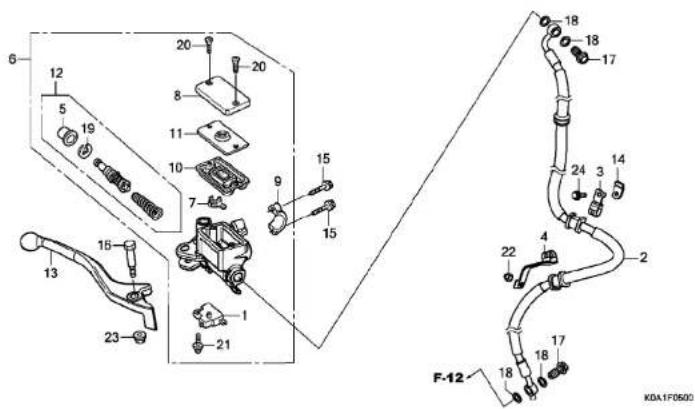

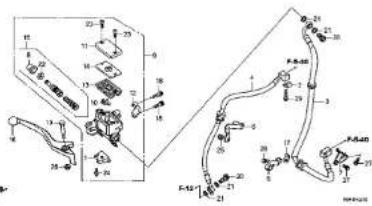

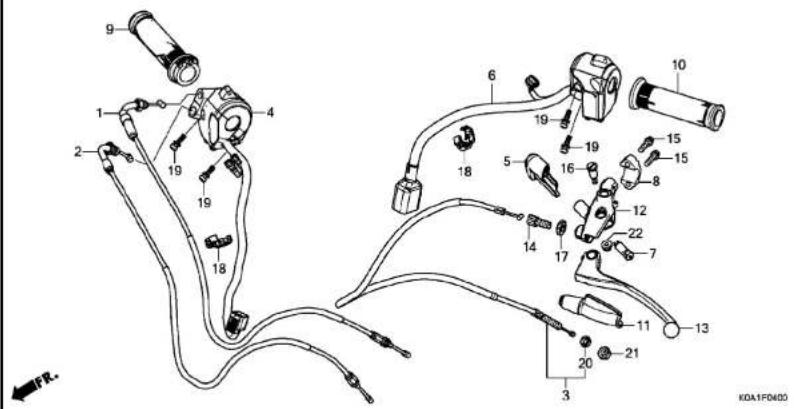

F-4ハンドルレバー/スイッチ/ケーブル	F-5フロントブレーキマスターシリンダー	F-5-10フロントブレーキマスターシリンダー(ABS)

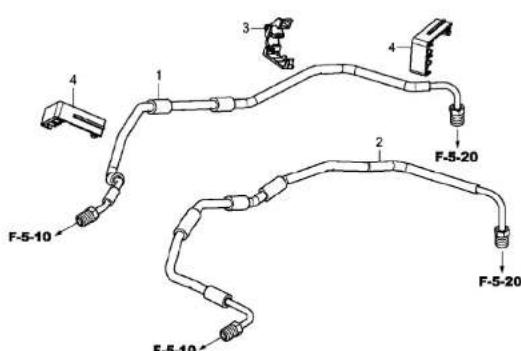

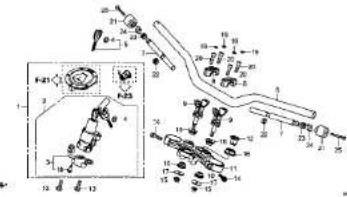

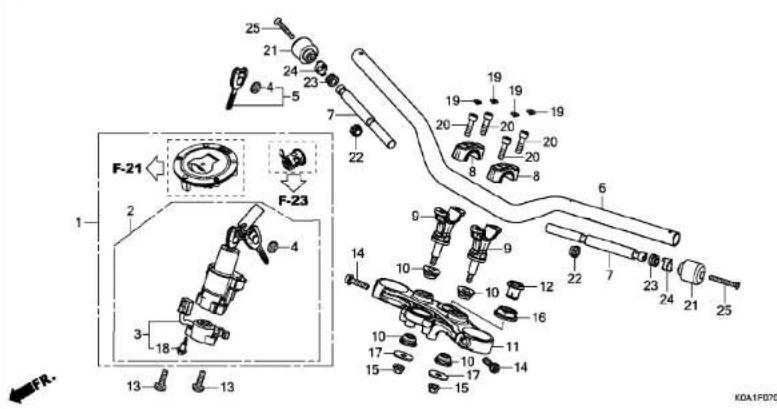

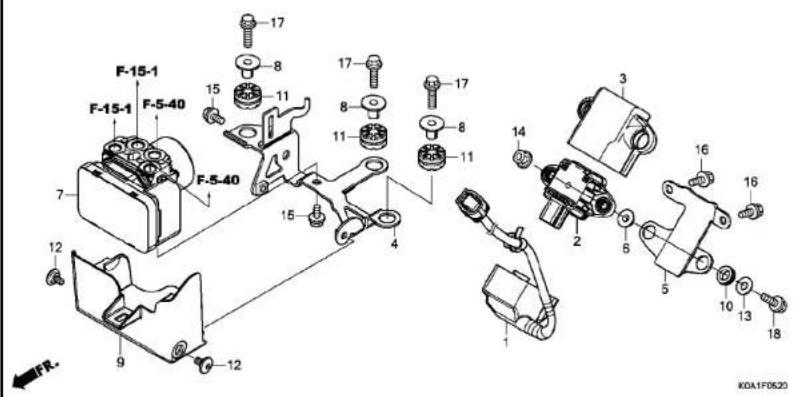

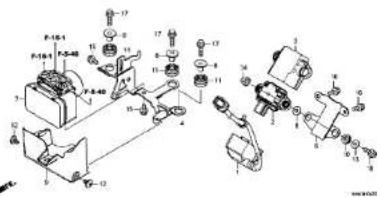

F-5-20ABSモジュレーター	F-5-40フロントブレーキパイプ	F-7ハンドルパイプ/トップブリッジ

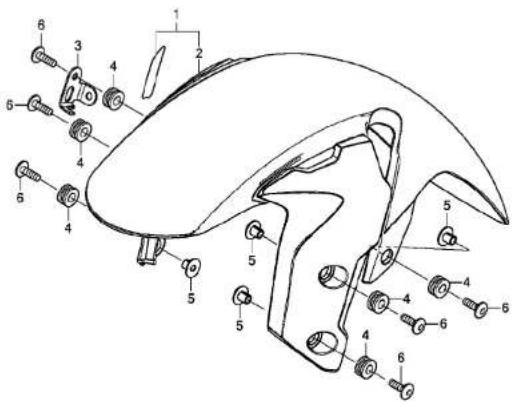

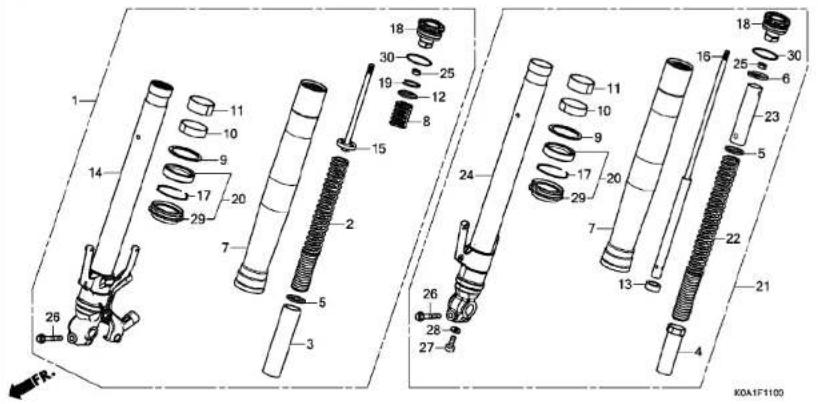

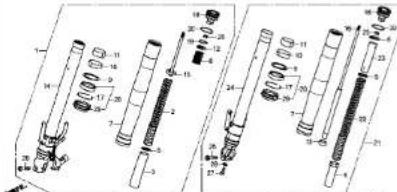

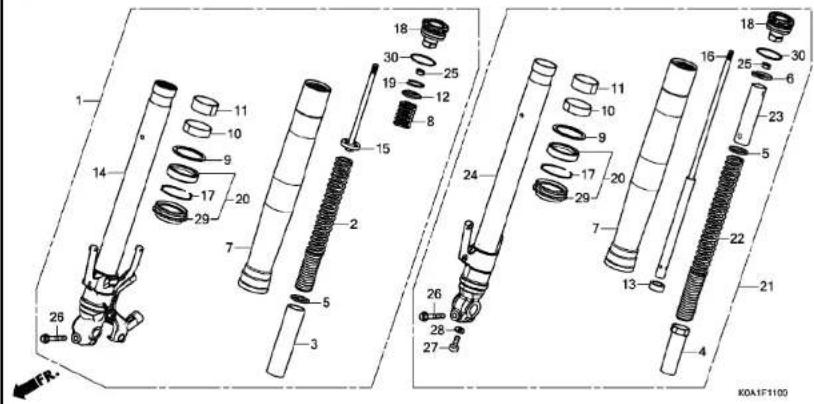

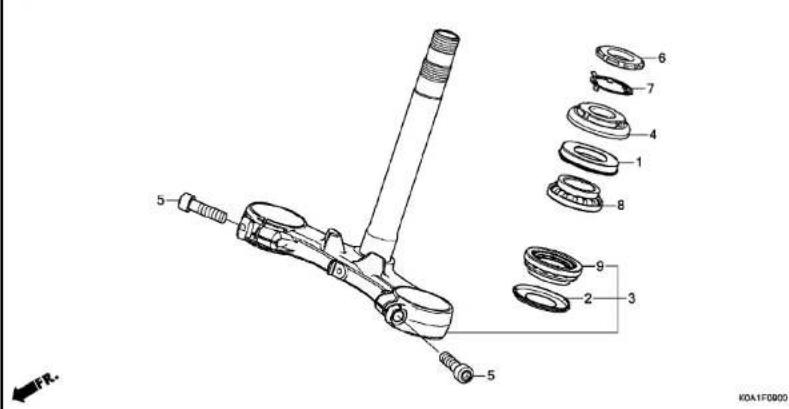

F-9ステアリングステム	F-10フロントフェンダー	F-11フロントフォーク

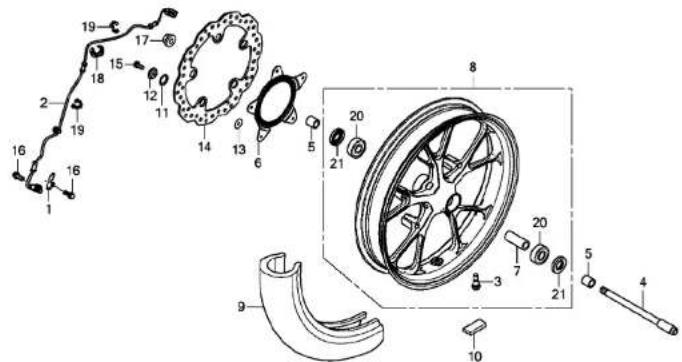

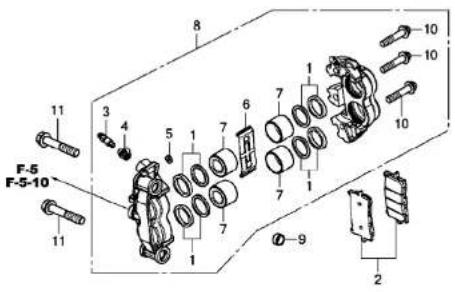

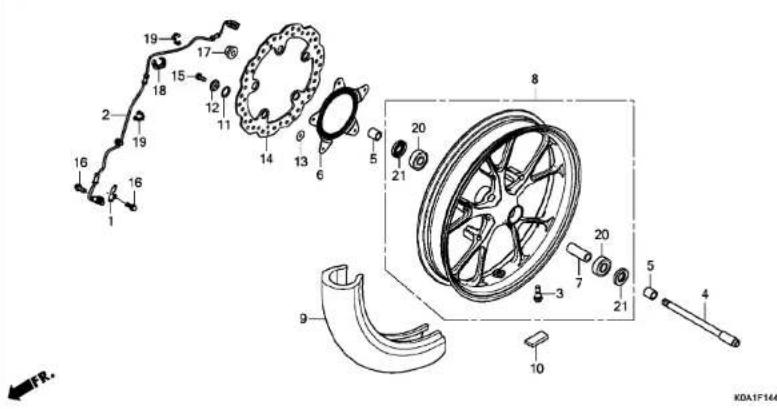

F-12フロントブレーキキャリバー	F-14-40フロントホイール	F-15リヤーブレーキマスターシリンダー

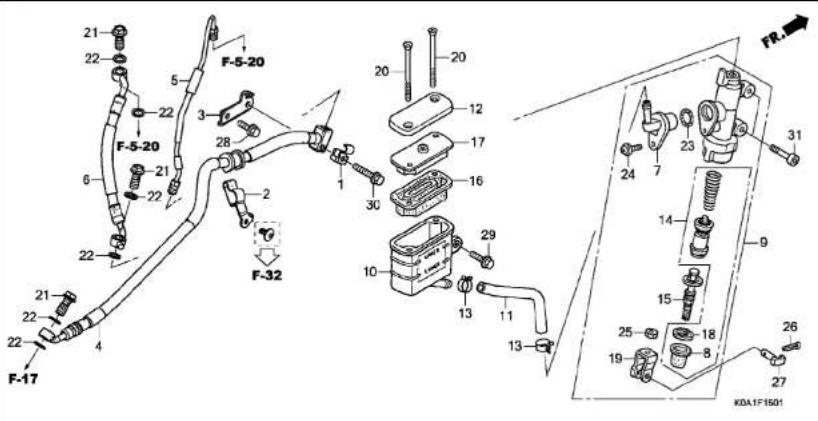

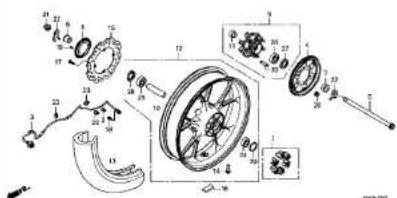

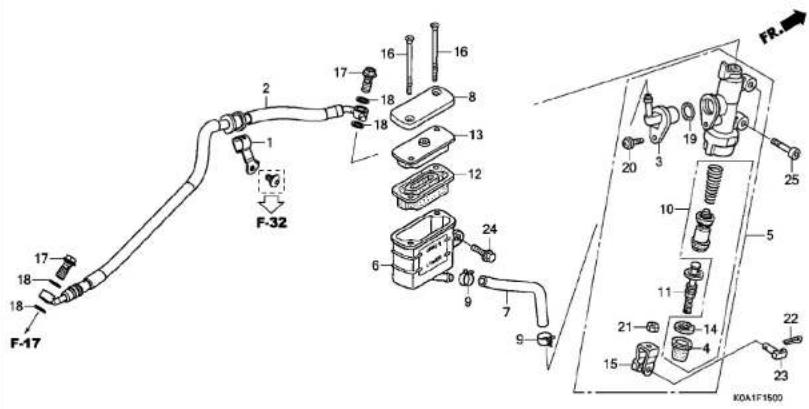

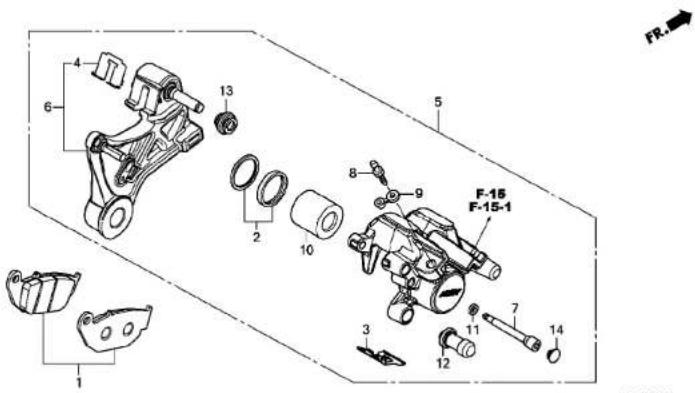

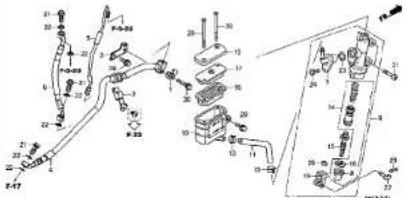

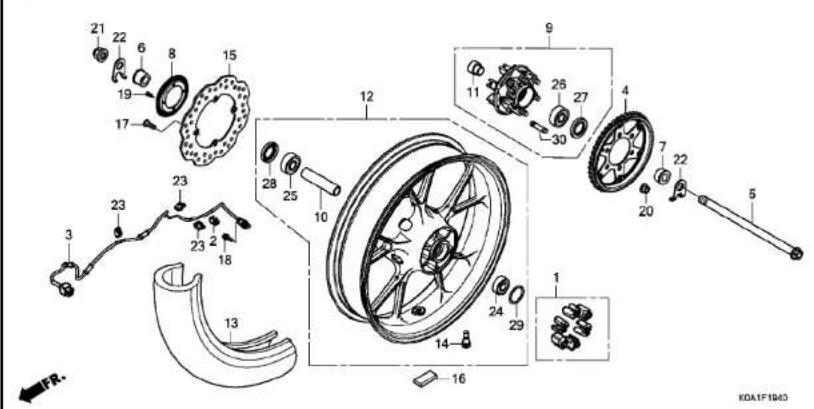

F-15-1リヤーブレーキマスターシリンダー(ABS)	F-17リヤーブレーキキャリバー	F-19-40リヤーホイール

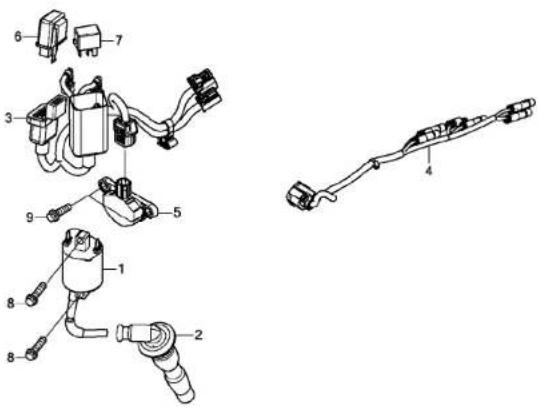

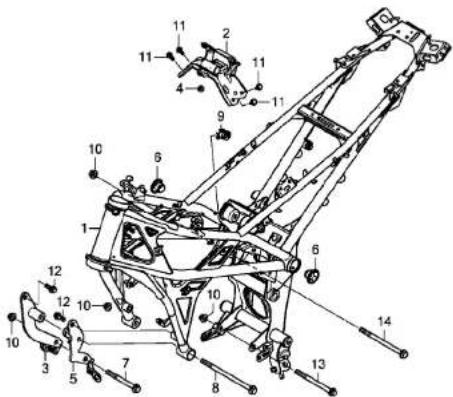

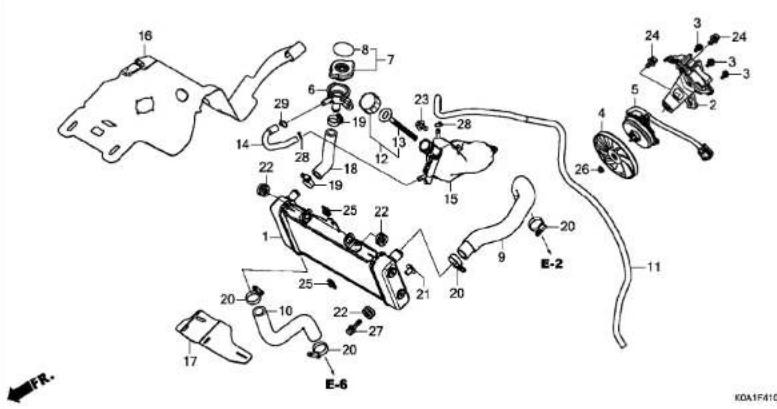

F-38-10サブハーネス	F-39フレームボディ	F-41ラジェター

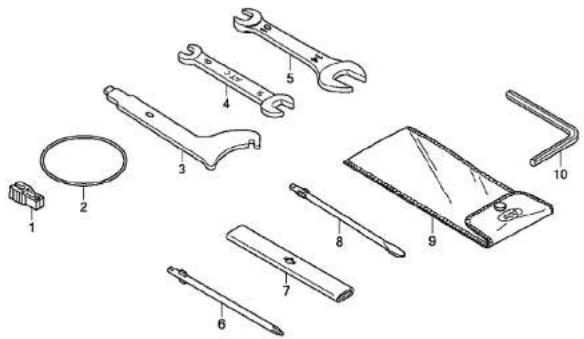

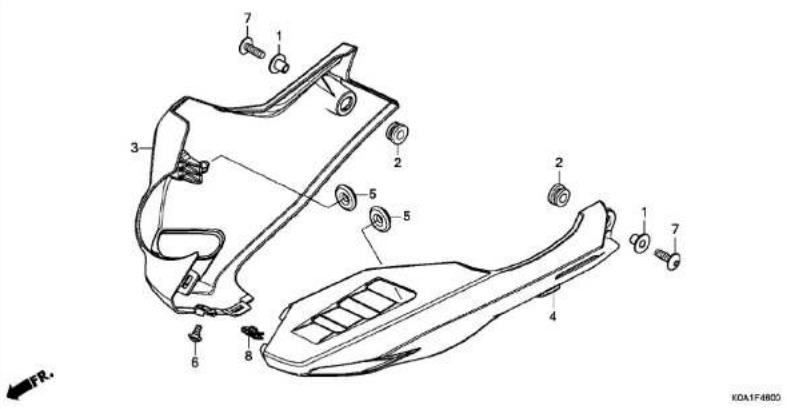

F-43フロントカウル	F-46アンダーカウル	F-48ツール
F-49コーションラベル	F-50マーク

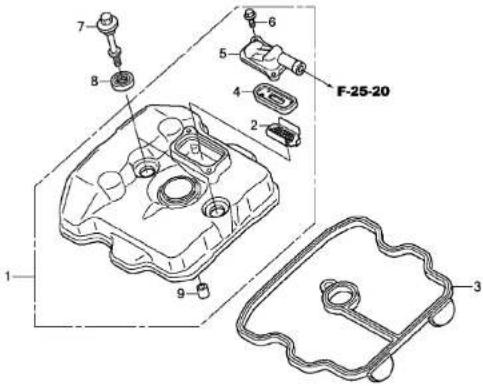

E-1シリンダーヘッドカバー
KOA160100
見出部品番号部品名使用個数適用号機CBF250タイブ
番号	N	NA	NA	初号機	終号機
	J	J	K
1 12300-KYJ-900	カバーASSY. シリンダーヘッド	...		1	1	1
2 12341-MAT-750	プレート, ホート(AI)	...		1	1	1
3 12391-KYJ-901	ガスケットCOMP. シリンダーヘッド	カバー		1	1	1
4 18601-KEA-741	バルブCOMP. リード(アライ)	...		1	1	1
5 18612-KYJ-900	カバー, リードバルブ	...		1	1	1
6 90002-KGH-900	ボルト, フランジ 5X14	...		2	2	2
7 90018-KYJ-900	ボルト, ヘッドカバー	...		2
8 90543-MV9-670	ラバー, マウンティング	...		2	2	2
9 94301-10160	ノックピン 10X16	...		1	1	1

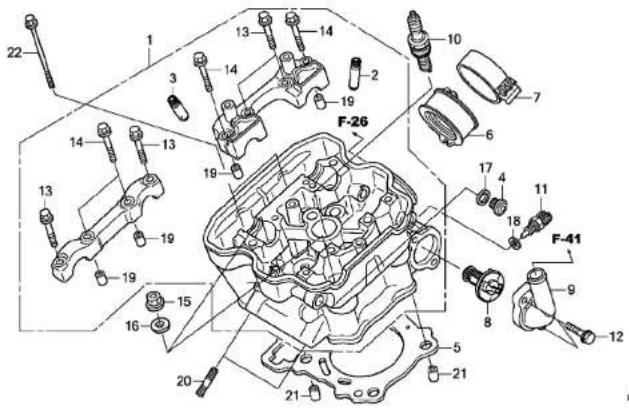

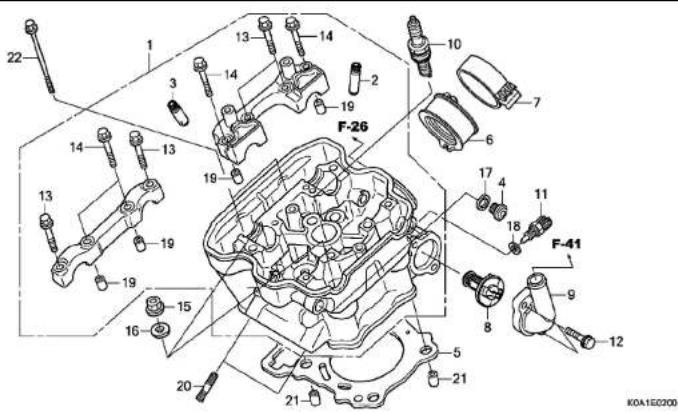

E-2シリンダーヘッド
00A160300
見出部品番号部品名使用個数適用号機CBF250タイフ
番号	N	J	NA	NA	初号機	終号機
1 12010-K33-T50 ヘッド ASSY, シリンダー ......	1	1	1
2 12204-KYJ-305 ガイド, イレットパルプ(オーバーサイズ)	2	2	2
3 12205-KYJ-305 ガイド, エキヅーストパルプ(オーバーサイズ)	2	2	2
4 12207-KYJ-900 ボルト, シーリング 12MM ......	2	2	2
5 12251-KYJ-901 ガスケット, シリンダーヘクト ......	1	1	1
6 16211-KYJ-901 イシユレーター, スロットルポ ディ ......	1	1	1
7 16217-KYJ-900 パンド, インシュレーター ......	1	1	1
8 19300-KGF-911 サーモスタット ......	1	1	1
9 19321-KYJ-900 カバー, サーモスタット ......	1	1	1
10 31916-MEH-003 ブラグ, スパーク(SIMR8A9) (NGK)	1	1	1
11 37870-KRJ-901 センサーASSY, ウォーターテンブ レチャー	1	1	1
12 90011-KYJ-900 ホルト, フランジ 6X22 (NSHF) ..	2	2	2
13 90017-KYJ-900 ホルト, フランジ 6X32 ......	4	4	4
14 90019-KYJ-900 ホルト, フランジ 6X39.5 ......	4	4	4
15 90204-634-000 ナツト, フランジ 10MM ......	4	4	4
16 90410-GCC-000 ワッシャー 10MM ......	4	4	4
17 90418-KYJ-900 ワッシャー 12.2X17X1.5 ......	2	2	2
18 90454-MC7-000 ワッシャー, スペ シャル 12MM ......	1	1	1
19 91105-KSP-910 ノックピン 8X14 ......	4	4	4
94301-08140 ......	4	4	4
20 92900-08022-3E ホルト, スタット 8X22 ......	2	2	2
21 94301-12160 ピンA, ノック 12X16 ......	2	2	2
22 95701-06120-00 ホルト, フランジ 6X120 ......	2	2	2

E-2 シリンダーヘッド

E-3カムシャフト/バルブ
見出部品番号部品名使用個数適用号機CBF250タイフ
番号	N	NA	NA	初号機	終号機
	J	J	K
1 12209-ML0-722 シール、パルプステム(アライ) ......	4	4	4
2 14110-KZZ-D20 カムシャフトCOMP.インレット(34T) -	1	1	1
3 14210-KYJ-900 カムシャフトCOMP.エキゾースト(34T)	1	1	1
4 14430-K33-D00 アームCOMP.インテーキルブロッカー	1	1	1
5 14440-K33-D00 アームCOMP.エキゾーストパルブロッカー	1	1	1
6 14451-KYJ-900 シャフト、ロッカーアーム ......	2	2	2
7 14711-KYJ-900 パルブ,インレット ......	2	2	2
8 14721-KYJ-900 パルブ,エキゾースト ......	2	2	2
9 14751-K33-D01 スプリング、パルブアケター ......	4	4	4
10 14761-K33-D01 スプリング、パルブインナー ......	4	4	4
11 14771-MFL-000 リテーナー、パルプスプリング ......	4	4	4
12 14775-KYJ-900 シート、パルプスプリング ......	4	4	4
13 14781-ML0-720 コツター、パルブ ......	8	8	8
14 14901-KT7-013 シム、タベツト(1.200) ......	4	4	4
14902-KT7-013 シム、タベツト(1.225) ......	4	4		4
14903-KT7-013 シム、タベツト(1.250) ......	4	4	4
14904-KT7-013 シム、タベツト(1.275) ......	4	4	4
14905-KT7-013 シム、タベツト(1.300) ......	4	4	4
14906-KT7-013 シム、タベツト(1.325) ......	4	4	4
14907-KT7-013 シム、タベツト(1.350) ......	4	4	4
14908-KT7-013 シム、タベツト(1.375) ......	4	4	4
14909-KT7-013 シム、タベツト(1.400) ......	4	4	4
14910-KT7-013 シム、タベツト(1.425) ......	4	4	4
14911-KT7-013 シム、タベツト(1.450) ......	4		4	4
14912-KT7-013 シム、タベツト(1.475) ......	4	4	4
14913-KT7-013 シム、タベツト(1.500) ......	4	4	4
14914-KT7-013 シム、タベツト(1.525) ......	4	4	4

E-3カムシャフト/バルブ
見出部品番号部品名使用個数適用号機CBF250タイプ
番号	N	NA	NA	初号機	終号機
	J	J	K
14) 14915-KT7-013 シム.タベツト(1.550) ----	4	4	4
14916-KT7-013 シム.タベツト(1.575) ----	4	4	4
14917-KT7-013 シム.タベツト(1.600) ----	4	4	4
14918-KT7-013 シム.タベツト(1.625) ----	4	4	4
14919-KT7-013 シム.タベツト(1.650) ----	4	4	4
14920-KT7-013 シム.タベツト(1.675) ----	4	4	4
14921-KT7-013 シム.タベツト(1.700) ----	4	4	4
14922-KT7-013 シム.タベツト(1.725) ----	4	4	4
14923-KT7-013 シム.タベツト(1.750) ----	4	4	4
14924-KT7-013 シム.タベツト(1.775) ----	4	4	4
14925-KT7-013 シム.タベツト(1.800) ----	4	4	4
14926-KT7-013 シム.タベツト(1.825) ----	4	4	4
14927-KT7-013 シム.タベツト(1.850) ----	4	4	4
14928-KT7-013 シム.タベツト(1.875) ----	4	4	4
14929-KT7-013 シム.タベツト(1.900) ----	4	4	4
14930-KT7-013 シム.タベツト(1.925) ----	4	4	4
14931-KT7-013 シム.タベツト(1.950) ----	4	4	4
14932-KT7-013 シム.タベツト(1.975) ----	4	4		......
14933-KT7-013 シム.タベツト(2.000) ----	4	4	4
14934-KT7-013 シム.タベツト(2.025) ----	4	4	4
14935-KT7-013 シム.タベツト(2.050) ----	4	4	4
14936-KT7-013 シム.タベツト(2.075) ----	4	4	4
14937-KT7-013 シム.タベツト(2.100) ----	4	4	4
14938-KT7-013 シム.タベツト(2.125) ----	4	4	4
14939-KT7-013 シム.タベツト(2.150) ----	4	4	4
14940-KT7-013 シム.タベツト(2.175) ----	4	4	4
14941-KT7-013 シム.タベツト(2.200) ----	4			4	4
14942-KT7-013 シム.タベツト(2.225) ----	4	4	4
14943-KT7-013 シム.タベツト(2.250) ----	4	4	4

E-3カムシャフト/バルブ
見出部品番号部品名使用個数運用号機CBF250タイフ
14) 14944-KT7-013 シムタベツト(2.275)......4 4 414945-KT7-013 シムタベツト(2.300)......4 4 414946-KT7-013 シムタベツト(2.325)......4 4 414947-KT7-013 シムタベツト(2.350)......4 4 414948-KT7-013 シムタベツト(2.375)......4 4 414949-KT7-013 シムタベツト(2.400)......4 4 414950-KT7-013 シムタベツト(2.425)......4 4 414951-KT7-013 シムタベツト(2.450)......4 4 414952-KT7-013 シムタベツト(2.475)......4 4 414953-KT7-013 シムタベツト(2.500)......4 4 414954-KT7-013 シムタベツト(2.525)......4 4 414955-KT7-013 シムタベツト(2.550)......4 4 414956-KT7-013 シムタベツト(2.575)......4 4 414957-KT7-013 シムタベツト(2.600)......4 4 414958-KT7-013 シムタベツト(2.625)......4 4 414959-KT7-013 シムタベツト(2.650)......4 4 414960-KT7-013 シムタベツト(2.675)......4 4 414961-KT7-013 シムタベツト(2.700)......4 4 414962-KT7-013 シムタベツト(2.725)......4 4 414963-KT7-013 シムタベツト(2.750)......4 4 414964-KT7-013 シムタベツト(2.775)......4 4 414965-KT7-013 シムタベツト(2.800)......4 4 414966-KT7-013 シムタベツト(2.825)......4 4 414967-KT7-013 シムタベツト(2.850)......4 4 414968-KT7-013 シムタベツト(2.875)......4 4 414969-KT7-013 シムタベツト(2.900)......4 4 4

E-4カムチェン/テンショナー
KDA1EC40D
見出部品番号部品名使用個数適用号機CBF250タイブ
番号	N	NA	NA	初号機	終号機
	J	J	K
1 14401-KYJ-901	チェン,カム(128L)(ダイドー)	1	1	1
2 14510-K33-D00	テンショナーCOMP.,カムチエン	1	1	1
3 14517-KYJ-900	カラー,テンショナー	1	1	1
4 14520-K33-D01	リフターASSY.,テンショナー	1	1	1
5 14546-KYJ-900	ガイドB,カムチエン	1	1	1
6 14560-KGH-900	ガスケット,テンショナーリフター	1	1	1
7 14611-KYJ-900	ガイドA,カムチエン	1	1	1
8 90005-K56-N00	ボルト,フランジ6X6	1	1	1
9 90011-KYJ-900	ボルト,フランジ6X22(NSHF)	2	2	2
10 90022-KYJ-900	ボルトワッシャー6X25	1	1	1
11 91306-MG3-000	Oリング1.5X9.5	1	1	1
12 95701-06014-00	ボルト,フランジ6X14	2	2	2

E-5シリンダー
KDA FEC500
見出部品番号部品名使用個数適用号機CBF250タイフ
番号	N	NA	NA	初号機	終号機
	J	J	K
1 12100-KYJ-900 シリンダーコOMP.	1	1	1
2 12191-KYJ-900 ガスケット, シリンダー.	1	1	1
3 94301-12160 ビンA, ノッケ 12X16.	2	2	2

E-6 R. クランクケースカバー
見出部品番号部品名			使用個数適用号機CBF250					タイプ
			N	NA	NA
番号			J	J	K	初号機	終号機
1	11300-K33-D02	カバーASSY, R. クランクケース	1	1	1
2	11394-KYJ-900	ガスケット, R. クランクケースカバー	1	1	1
3	15326-KT7-000	カラー, オイルパス 18MM	1	1	1
4	15410-KYJ-902	エレメント, オイルフイルター	1	1	1
5	15411-KYJ-900	カバー, オイルフイルター	1	1	1
6	15412-KYJ-901	ガスケット, オイルフイルターカバー	1	1	1
7	15413-MC8-000	ラバー, フイルター	1	1	1
8	15414-KF0-000	スプリング, オイルフイルターエレメントセツティング	1	1	1
9	15611-KA4-710	キャップ, オイルフイラー	1	1	1
10	19120-KYJ-900	パイプCOMP, ウオーター	1	1	1
11	19215-KGH-900	インベラー, ウオーターボンブ	1	1	1
12	19217-P72-013	シール, メカニカル	1	1	1
13	19220-KYJ-900	カバーCOMP, ウオーターボンブ	1	1	1
14	19226-KYJ-901	ガスケット, ウオーターボンブ カバー	1	1	1
15	19241-KZZ-D20	シャフト, ウオーターボンブ	1	1	1
16	22810-KOA-E10	レバーCOMP, クラッチ	1	1	1
17	22815-KM7-700	スプリング, クラッチレバー	1	1	1
18	22821-KOA-E10	レシーバー, クラグチケーブル	1	1	1
19	90010-KYJ-900	ボルト, フランジ 6X16 (NSHF)	2	2	2
20	90012-KYJ-900	ボルト, フランジ 6X25 (NSHF)	7	7	7
21	90013-KYJ-900	ボルト, フランジ 6X30 (NSHF)	11	11	11
22	90015-KYJ-900	ボルト, フランジ 6X65 (NSHF)	1	1	1
23	90423-KW6-900	ワッシャー 7X13X1, 2	1	1	1
24	90463-ML7-000	ワッシャー, シーリング 6.5MM	1	1	1

E-6R. クランクケースカバー
見出部品番号部品名			使用個数適用号機CBF250					タイプ
番号			N	NA	NA	初号機	終号機
25	90702-KFM-900	ノツピン 8X12	1	1	1
26	91009-KYJ-901	ベアリング,ラジアルボール 6001U	1	1	1
27	91053-719-005	ベアリング,ニードル 12X16X10(NTN)	2	2	2
28	91204-KK0-003	オイルシール 12X18X5(アライ)	1	1	1
29	91202-KTW-901	オイルシール 12X26X5	1	1	1
30	91301-KYJ-901	Oリング 11.8X1.9	1	1	1
31	91302-KYJ-901	Oリング 9.8X2.4	2	2	2
32	91307-035-000	Oリング 18X3	1	1	1
33	91322-PT0-004	Oリング 17.8X1.9(アライ)	1	1	1
34	94301-12160	ピンA,ノツク 12X16	1	1	1
35	94302-08140	ピンB,ノツク 8X14	1	1	1
36	96100-60013-00	ベアリング,ラジアルボール 6001	2	2	2

E-8 クラッチ
見出部品番号部品名			使用個数適用号機CBF250				タイプ
			N	NA	NA
番号			J	J	K	初号機終号機
2	22116-K33-D00	ガイドA、クラッチアウター(ホワイト)	1	1	1
	22117-K33-D00	ガイドB、クラッチアウター(ブルー)	1	1	1
3	22121-KZZ-901	センター、クラッチ	1	1	1
4	22125-KZZ-901	シート、ジャザースブリゲ	1	1	1
5	22201-MGZ-J01	ディスク、クラッチフリクション	4	4	4
6	22202-KZZ-901	ディスクB、クラッチフリクション	1	1	1
7	22321-KYJ-902	プレート、クラッチ	3	3	3
8	22322-KZZ-901	プレートB、クラッチ	1	1	1
9	22350-KYJ-902	プレートCOMP、クラッチフレツシャー	1	1	1
10	22401-KYJ-902	スプリング、クラッチ	5	5	5
11	22402-KZZ-902	スプリング、ジャダー	1	1	1
12	22847-KZZ-900	ピン、クラッチフター	1	1	1
13	90050-KYJ-902	ポルト 6X1.0	5	5	5
14	90201-KYJ-900	ナツト、スペシャル 16MM	1	1	1
15	90404-KVK-900	ワッシャー 20X40X2	1	1	1
16	90404-KYJ-902	ワッシャー 20X40X2	1	1	1
17	90434-KPS-900	ワッシャー 16MM	1	1	1
18	91012-KYJ-901	ベ アリング、ニード ル 28X33X16.8	1	1	1
19	96100-60010-00	ベ アリング、ラジ アルボール 6001	1	1	1
20	22100-KZZ-901	アクター-COMP、クラッチ(73T)	1	1	1

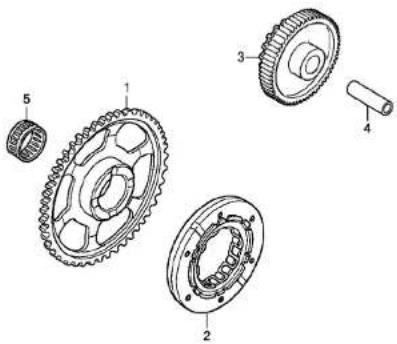

E-9スターティングクラッチ
KDA1EC0900
見出部品番号部品名使用個数運用号機CBF250タイフ
番号	N	NA	NA
	J	J	K	初号機	終号機
1 28110-K33-D00 ギヤーCOMP. スタータードリブン(68T)2 28125-KYJ-901 アウターCOMP. スターティングクラッチ ·3 28130-KYJ-900 ギヤー. スターターリダクション(17T/60T)4 28132-MK5-000 シャフトC. アイドルギヤー......5 91007-K33-D03 ベアリング. ニードル 29X36X24 ·
E-10 L. クランクケースカバー
KDA1E1000
見出部品番号部品名使用個数適用号機CBF250タ イ ブ
番号	N	NA	NA	初号機	終号機
	J	J	K
1 11341-KYJ-900	カバー、L. クランクケース	1	1	1
2 11360-KOA-E10	カバー-COMP、L. リヤー	1	1	1
3 11395-KYJ-900	ガ スケット、L. クランクケースカバー	1	1	1
4 90012-KYJ-900	ボルト、フランジ 6X25 (NSHF)	2	2	2
5 90013-KYJ-900	ボルト、フランジ 6X30 (NSHF)	9	9	9
6 90084-KPP-860	キャップ、A.C. ジエレーター	1	1	1
7 90087-KPP-860	キャップ 30MM	1	1	1
8 91303-377-000	Oリング 13.8X2.5	1	1	1
9 91356-KWV-000	Oリング 30MM	1	1	1
10 94302-08140	ピンB、ノック 8X14	2	2	2

E-11ジェネレーター
KDAIE1100
見出部品番号部品名使用個数運用号機CBF250タイブ
番号	N	NA	NA
	J	J	K	初号機	終号機
1 31110-K33-D01 フライホイールCOMP.	1	1	1
2 31120-KYJ-901 ステーターコOMP.	1	1	1
3 90023-KYJ-900 ボルト,フランジ 12X50	1	1	1
4 90401-KCY-670 ウッシャー 12.5X30X5	1	1	1
5 96600-06016-00 ボルト,ソケット 6X16	2	2	2
6 96600-06035-00 ボルト,ソケット 6X35	3	3	3
7 96600-08020-10 ボルト,ソケット BX20	6	6	6

E-13 スターターモーター
KDA1E1300
見出部品番号部品名		使用個数通用号機CBF250N NA NA初号機 始号機 タイプ
番号
1 31200-KYJ-902	モータ-ASSY,スターケー(ミツバ)···	1 1 1
2 31201-MEW-921	ブラセットA,カーボン········	1 1 1
3 31202-MEW-921	ブラセットB,カーボン········	1 1 1
4 31203-MEW-921	ホルダーブラシ········	1 1 1
5 31204-MEW-921	スブリッソ,カーボンプラシ······	4 4 4
6 31205-HP5-601	ボルトセツティング········	2 2 2
7 31206-MEW-921	ボルト,ターミナル········	1 1 1
8 31207-HP5-601	リング········	2 2 2
9 31208-MEW-921	インシュレーター········	1 1 1
10 31209-MEW-921	ストッパー,ターミナル········	1 1 1
11 31210-MEW-921	ワッシャー········	1 1 1
12 90071-MB0-000	ナウトワッシャー6MM········	2 2 2
13 91309-425-003	Oリング24.4X3.1(アライ)····	1 1 1
14 91320-MB0-000	Oリング4X2········	1 1 1
15 93892-05012-08	スクリユーワッシャー5X12········	1 1 1
16 95701-06025-00	ボルト,フランジ6X25········	2 2 2

E-14オイルポンプ
見出部品番号部品名使用個数運用号機CBF250タイフ
番号	N	NA	NA	初号機	終号機
	J	J	K
1 15100-KYJ-900	ポンプ ASSY, オイル	1	1	1
2 15119-KYJ-901	ガスケット, オイルホンプ	1	1	1
3 15130-KYJ-900	キャーコMP, オイルポンプ (32T)	1	1	1
4 15220-KYJ-900	パルプ ASSY, リリーフ	1	1	1
5 90702 KFM-900	ノックピン 8X12	2	2	2
6 91301-KYJ-901	Oリング 11.8X1.9	3	3	3
7 94301-12160	ピンA, ノック 12X16	1	1	1
8 95701-06045-00	ポルト, フランジ 6X45	3	3	3

E-15 クランクケース
見出部品番号部品名				使用個数適用号機CBF250					タイプ
番号				N	NA	NA	初号機	終号機
1	11100-K33-D00	クランクケースCOMP.R.········		1	1	1
2	11107-KYJ-900	ポルト、シーリング 16MM······		1	1	1
3	04911-KOA-J00	クランクケースCOMP.L(MC52E)		1	1	1
4	13312-K33-D01	ベ アリング A, クランクシャフト(ブルー)		4	4	4
	13313-K33-D01	ベ アリング B, クランクシャフト(ブラック)	4	4	4
	13314-K33-D01	ベ アリング C, クランクシャフト(ブラウン)	4	4	4
	13315-K33-305	ベ アリング D, クランクシャフト(レッド)
		(オーバーサイズ)		(4)	(4)	(4)
	13316-K33-305	ベ アリング E, クランクシャフト(グリーン)		(4)	(4)	(4)
		(オーバーサイズ)
	13317-K33-305	ベ アリング F, クランクシャフト(イエロー)		(4)	(4)	(4)
		(オーバーサイズ)
	13318-K33-305	ベ アリング G, クランクシャフト(ピンク)		(4)	(4)	(4)
		(オーバーサイズ)
5	15421-KYJ-900	スクリーン, オイルフィルター······		1	1	1
6	35600-425-023	スイッチASSY..ニュートラル······		1	1	1
7	37700-KOA-E11	センサーASSY..スピード······		1	1	1
8	90014-KYJ-900	ポルト, フランジ 6X40(NSHF)··		10	10	10
9	90016-KYJ-900	ポルト, フランジ 6X70(NSHF)··		6	6	6
10	90032-K33-D00	ポルト, スケット 10X178······		4	4	4
11	90061-KYJ-900	ポルト, ドレンプラグ 12MM····		1	1	1
12	90443-KRO-000	ワツジャー, ニュートラルスイッチ······		1	1	1
13	91028-MGS-D21	ベ アリング .ニードル 14X20X12 ·		1	1	1
14	91203-KSP-911	オイルシール 14X22X5(アイス)······		1	1	1
15	91301-KYJ-901	Oリング 11.8X1.9······		1	1	1
16	94109-12000	ワツジャー, ドレンプラグ 12MM····		1	1	1

E-15 クランクケース
見出部品番号部品名使用個数運用号機CBF250タ イ ブ
番号	N NA NA 初号機 载号機
17 94301-12160 ピンA,ノツク 12X16 ......	1 1 1
18 94302-08140 ピンB,ノツク 8X14 ......	2 2 2
19 95701-06018-00 ホルト,フランジ 6X18 ......	1 1 1

E-16 クランクシャフト / ピストン
KDA1E180D
見出部品番号部品名使用個数適用号機CBF250タ イ ブ
番号	N	NA	NA	初号機	終号機
1 13000-K33-J04	クランクシャフトCOMP	1	1	1
2 13010-KYJ-305	リング セット, ビ ストン(スタンダード)	1	1	1
3 13101-K33-J00	ピ ストン	1	1	1
4 13111-MEL-000	ピン, ビ ストン	1	1	1
5 13112-K33-D00	クリップ, ビ ストンピン 17MM	2	2	2
6 13417-K33-D00	ギヤー, バ ランサード ライプ (35T)	1	1	1
7 14311-KYJ-900	スプ ロケット, タイミング (17T)	1	1	1
9 90235-KYJ-900	ナツト, ロック 16MM	1	1	1
10 90434-KPS-900	ワグシャー 16MM	1	1	1
11 90742-KYJ-900	キー, ウッド ラフ 25X18	1	1	1
12 23121-K33-D01	ギヤー, プ ライマリード ライプ (26T)	1	1	1
E-16-10 バランサーシャフト
KDA1E1610
見出部品番号部品名		使用個数適用号機CBF250						タイプ
		N	NA	NA
番号		J	J	K	初号機	終号機
1	13410-K33-D00 ギヤーASSY,パラサードリプン(35T)
2	13421-KYJ-900 シャフト,パラサー......		1	1	1
3	90204-KYJ-900 ナット,6カケ 14MM ......		1	1	1
4	90433-MEY-670 ウッシャー 14.2X24 ......		1	1	1
5	90741-KFB-000 キー,クッド ラフ 4MM ......		1	1	1
6	91008-K33-D02 ベアリング,ラジアルボール 6304 ·		2	2	2
E-17 トランスミッション
見出部品番号部品名			使用個数適用号機CBF250					タイプ
			N	NA	NA
番号			J	J	K	初号機	終号機
1	23211-KOA-E10	メインシャフト(A)(12T)(ホワイト)	1	1	1
	23212-KOA-E10	メインシャフト(B)(12T)(ブルー)	1	1	1
2	23212-KYJ-900	プレート、ベアリング セグティング	1	1	1
3	23221-KOA-E10	カウンターシャフト	1	1	1
4	23411-K33-D00	ギヤー、カウンターシャフトファースト(41T)	1	1	1
5	23412-KYJ-900	カラー 20X23X10.5	1	1	1
6	23421-K33-D00	ギヤー、メインシャフトセカンド(16T)	1	1	1
7	23431-K33-D00	ギヤー、カウンターシャフトセカンド(36T)	1	1	1
8	23432-KYJ-900	カラー 22X25X11	1	1	1
9	23441-K33-D00	ギヤー、メインシャフトサード &フォース(20T/20T)	1	1	1
10	23451-K33-D00	ギヤー、カウンターシャフトサード(33T)	1	1	1
11	23452-KYJ-900	カラー 25X28X10	1	1	1
12	23471-K33-D00	ギヤー、カウンターシャフトフォース(27T)	1	1	1
13	23472-KYJ-900	カラー スブライン 25X10	1	1	1
14	23481-K33-D00	ギヤー、メインシャフトフィス(24T)	1	1	1
15	23482-KYJ-900	ブッシュ 20X23X17.4	1	1	1
16	23491-K33-D00	ギヤー、カウンターシャフトフィス(28T)	1	1	1
17	23501-K33-D00	ギヤー、メインシャフトシックス(26T)	1	1	1
18	23502-KYJ-900	カラー スブライン 23MM	1	1	1
19	23511-K33-D00	ギヤー、カウンターシャフトシックス(27T)	1	1	1
20	23801-KYJ-901	スプ ロケット、ドライブ(14T)	1	1	1
21	23802-KYJ-900	プレート、フィネシング	1	1	1
22	90084-041-000	ポルト、ドライブ スフ ロケットフィネシング	2	2	2
23	90405-KYJ-900	クツシヤー 17X26X1.0	1	1	1

E-17 トランスミッション
見出部品番号部品名			使用個数適用号機CBF250				タイプ
			N	NA	NA
番号			J	J	K	初号機	終号機
24	90406-KYJ-900	ワッシャー 20X27X1.0	2	2	2
25	90407-KYJ-900	ワッシャー 22X29X1.0	2	2	2
26	90408-KYJ-900	ワッシャー 25X32X1.0	1	1	1
27	90451-KYJ-900	ワッシャー,スプ ライン 20X26X1.6	2	2	2
28	90452-KYJ-900	ワッシャー,スプ ライン 25X31X1.0	1	1	1
29	90453-KYJ-900	ワッシャー 17X28X1.0	1	1	1
30	90454-KPS-900	ワッシャーB,スラスト 20MM	1	1	1
31	90454-KYJ-900	ワッシャー,スプ ライン 25X42X1.6	1	1	1
32	90455-KYJ-900	ワッシャー,ロック 25MM	1	1	1
33	90601-KYJ-900	サークリップ,エキスターカル 20MM	2	2	2
34	90602-KYJ-900	サークリップ,エキスターカル 25MM	1	1	1
35	91003-KYJ-901	ベ アリング,ニード ル 17X27X13	1	1	1
36	91005-KYJ-901	ベ アリング,ラジ アルポール 63/22	1	1	1
37	91207-KYJ-901	オイルシール 22X36X5	1	1	1
38	94520-37000	サークリップ,インターナル 37MM	1	1	1
39	95701-06014-00	ボルト,フランジ 6X14	2	2	2
40	96100-63040-00	ベ アリング,ラジ アルポール 6304	1	1	1
41	96140-62030-00	ベ アリング,ラジ アルポール 6203U	1	1	1
E-19 ギヤーシフトドラム
見出部品番号部品名使用個数適用号機CBF250タイブ
番号	N	NA	NA	初号機	終号機
	J	J	K
1 24211-KZZ-900	フォーク, L, ギヤーシフト	1	1	1
2 24212-KZZ-900	フォーク, センターギヤーシフト	1	1	1
3 24213-KZZ-900	フォーク, R, ギヤーシフト	1	1	1
4 24301-KYJ-900	ドラム, ギヤーシフト	1	1	1
5 24321-KYJ-900	シャフト, ギヤーシフトフォーク	1	1	1
6 24410-KYJ-900	プレートCOMP., ギヤーシフトドラムストツバー	1	1	1
7 24430-KGH-901	ストツバー-COMP., ギヤーシフトドラム	1	1	1
8 24435-KYJ-900	スプリング, ドラムストツバー	1	1	1
9 24610-KYJ-900	スピンドルCOMP., ギヤーシフト	1	1	1
10 24651-KRM-840	スプリング, ギヤーシフトリターン	1	1	1
11 24652-KRM-840	ピン, シフトリターンスプリング	1	1	1
12 90003-KVS-900	ポルト, 6カタ 6X20	1	1	1
13 90022-MG8-000	ピポット, シフトドラムストツバーアーム	1	1	1
14 90435-HB3-000	ワッシャー 6.1MM	1	1	1
15 90457-KRM-840	ワッシャー 14MM	1	1	1
16 91015-MCA-003	ベアリング, ラジアルボール 6905	1	1	1
17 94510-14000	サークリップ, エキスターナル 14MM	1	1	1
18 96220-30085	ローラ 3X8.5	2	2	2

E-23 スロットルボディ
K0A1E2300
見出部品番号部品名使用個数適用号機CBF250タイフ
1 16060-K0A-E11 センサーセツト......	1	1	1
2 16080-KPH-701 ポルト、フランジ 5X20......	2	2	2
3 16081-KYJ-901 スクリュー、トルクス 5X8.7......	2	2	2
4 16082-KYJ-901 スクリュー、トルクス 5X17......	1	1	1
5 16169-MFR-671 ステー、ワイヤー......	1	1	1
6 16196-HP6-A01 ステー、ハーネスクランバー......	1	1	1
7 16400-K0A-E11 スロウトルポ デイASSY.(GQ9SA A)	1	1	1
8 16410-K0A-E11 ポ デイセット......	1	1	1
9 16422-K0A-E11 ジヨイント、インジエクター......	1	1	1
10 16430-KYJ-901 バルプ セツト、アイドルエアーコントロール	1	1	1
11 16432-HP5-601 プレート、アイドルエアーコントロールバルブ	1	1	1
12 16433-HN8-A61 スクリュー、トルクス......	2	2	2
13 16435-HN8-A61 Oリング 17.8X1.9......	1	1	1
14 16450-MFE-641 インジエクターASSY、フューエル......	1	1	1
15 16472-MCW-000 シールリング、インジエクター......	1	1
16 16473-P7A-004 クツシヨリング、インジエクター......	1	1	1
17 91301-P7A-004 Oリング 7.8X1.9......	1	1	1
18 93500-05010-1H スクリュー、パン 5X10......	2	2	2
19 93892-05012-1B スクリュー、ワッシャー 5X12......	2	2	2
20 16472-K0A-E11 ガイド、フューエルホース......	1	1	1

EOP-1ガスケットキット A
KDA1XD100
見出部品番号部品名使用個数適用号機CBF250タイフ
番号	N	NA	NA
	J	J	K	初号機	終号機
1 06111-KYJ-902 ガスケットキットA ......	1	1	1
12191-KYJ-900 ガスケット,シリンダー ......	1	1	1
12251-KYJ-901 ガスケット,シリンダーヘッド ......			1	1	1
12391-KYJ-901 ガスケットCOMP.,シリンダーヘッドカバー			1	1	1
14560-KCH-900 ガスケット,テンショナーリフター ......	1	1	1
18291-MEB-670 カスケット,エキゾーストバイブ ......	1	1	1
18392-KYJ-901 バツキン,マフラー ......	1			1	1
90418-KYJ-900 ワッシャー 12.2X17X1.5 ......			2	2	2
90454-MC7-000 ワッシャー,スペシャル 12MM ......			1	1	1
90543-MV9-670 ラバー,マウンティング ......	2	2	2
91306-MG3-000 0リング 1.5X9.5 ......			1	1	1

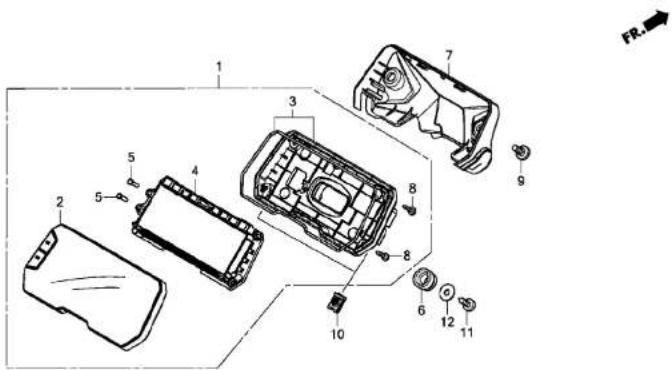

F-2 メーター
KDA1F0000
見出部品番号部品名			使用個数運用号機CBF250					タイプ
番号			N	NA	NA
			J	J	K	初号機	終号機
1	37100-KOA-J02	メータ-ASSY,コンピネーション(KPH)	1	-	-
	37100-KOA-J12	......	-	1	1
2	37110-KOA-J02	ケースASSY,アッパー......	1	-	-
	37110-KOA-E12	......	-	1	1
3	37120-K94-T01	ケースASSY,アンダー......	1	1	1
4	37130-KOA-J01	メータ-COMP.,LCD......	1	-	-
	37130-KOA-J11	......	-	1	1
5	37205-K94-T01	キー,トップ......	2	2	2
6	37215-KZZ-900	ラバー,メーターセツティング......	3	3	3
7	64110-K94-T00	カバー,メーター......	1	1	1
8	90101-KY6-008	スクリュー,タッピング 3X14......	5	5	5
9	90134-KPP-T00	スクリュー,バン 5X14......	2	2	2
10	90677-KAN-T00	ナット,クリップ 5MM......	2	2	2
11	93913-25380	スクリュー,タッピング 5X14(PO)	3	3	3
12	94103-05700	ワッシャー,プレイン 5MM......	3	3	3
F-3ミラー
KDA1F0300
見出部品番号部品名使用個数運用号機CBF250タイフ
番号	N	NA	NA
	J	J	K	初号機	終号機
1 88130-MJE-D40	カバー、ロックナット	2	2	2
2 88210-MJE-D40	ミラーCOMP、R.パック	1	1	1
3 88220-MJE-D40	ミラーCOMP、L.パック	1	1	1
4 90104-MJE-D40	ホルト、アダプター 10MM	2	2	2
5 90310-MJE-D40	ナット、6カク 10MM(ヒダリネジ)	2	2	2

F-4 ハンドルレバー / スイッチ / ケーブル
見出部品番号部品名			使用個数適用号機CBF250					タイプ
			N	NA	NA
番号			J	J	K	初号機	終号機
1	17910-KOA-E11	ケープルCOMP.A.スロットル	1	1	1
2	17920-KOA-E11	ケープルCOMP.B.スロットル	1	1	1
3	22870-KOA-E10	ケープルCOMP..クラッチ	1	1	1
4	35130-K94-T01	スイツチASSY..エンジンストップ	1	1	1
5	35152-KRY-970	カバー..クラッチスイッチ	1	1	1
6	35200-K98-E01	スイツチASSY..ウインカー	1	1	1
7	35330-KYJ-901	スイツチCOMP..フロントレバー	1	1	1
8	45517-KCW-870	ホルダー..マスターシリンダー	1	1	1
9	53140-KYJ-900	グリップCOMP..スロットル	1	1	1
10	53166-KYJ-900	グリップL.ハンドル	1	1	1
11	53172-402-700	カバーL.ハンドルレバー	1	1	1
12	53172-KYJ-900	ブラケット.ハンドルレバー	1	1	1
13	53178-MAH-000	レバーCOMP.L.ハンドル	1	1	1
14	53192-203-000	ポルト.クラッチワイヤープシャステイング	1	1	1
15	90013-GHB-660	ポルト.フランジ6X22	2	2	2
16	90113-438-000	ポルトL.ステアリングハンドルレバービボット	1	1	1
17	90321-315-670	ナット.フィキシング	1	1	1
18	90690-MEF-800	クラシブ.ハネス	2	2	2
19	93892-05020-07	スクリュークッシャー5X20	4	4	4
20	94002-08000-0S	ナット.6カケ8MM	1	1	1
21	94031-08000	ナット.6カケ8MM	1	1	1
22	94050-06000	ナット.フランジ6MM	1	1	1

F-5 フロントブレーキマスターシリンダー
見出部品番号部品名使用個数適用号機CBF250タイフ
番号	N	NA	NA	初号機	終号機
	J	J	K
1 35340-MGS-D31	スイツチASSY. フロントストグフ	....	1	-	-
2 45126-KOA-A01	ホースCOMP. フロントブレーキ	....	1	-	-
3 45155-K94-T00	クランバー. フロントブレーキホース	....	1	-	-
4 45156-K94-T00	クランバー. フロントブレーキホースロアー	..	1	-	-
5 45504 410-003	ブーツCOMP.	....	1	-	-
6 45510-K26-921 シリングーサブ ASSY. フロントブレーキマスター
7 45512-MA6-006	プロテクター	....	1	-	-
8 45513-HA2-701	キャップ, マスターシリンダー	....	1	-	-
9 45517-166-006	ホルダー, マスターシリンダー	....	1	-	-
10 45520-GE2-006	ダイヤフラム	....	1	-	-
11 45521-K21-901	プレート, ダイヤフラム	....	1	-	-
12 45530-471-831	シリンダーセット, マスター	....	1	-	-
13 53175-K26-901	レバー, R. ステアリング ハンドル	....	1	-	-
14 61361-K94-T00	ステー, ヘッドライト	....	1	-	-
15 90013-GHB-660	ボルト, フランジ 6X22	....	2	-	-
16 90114-KGH-900	ボルト, ハンドルレバービボツト	....	1	-	-
17 90145-KPH-B30	ボルト, オイル 10X22 (ニゲシン)	....	2	-	-
18 90545-300-000	ワッシャー, オイルボルト	....	4	-	-
19 90651-MA5-671	サークリップ	....	1	-	-
20 93600-04012-1G	スクリュー, フラツト 4X12	....	2	-	-
21 93893-04012-17	スクリューワッシャー 4X12	....	1	-	-
22 94021-06070-0S	ナット, キャワブ 6MM	....	1	-	-
23 94050-06000 ナット, フランジ 6MM	....	....	1	-	-
24 96001-06014-07	ボルト, フランジ 6X14	....	1	-	-

F-5-10 フロントブレーキマスターシリンダー(ABS)
見出部品番号部品名		使用個数適用号機CBF250					タイプ
番号		N	NA	NA	初号機	終号機
1	35340-MGS-D31	スイツチASSY,フロントストツプ	-	1	1
2	38515-K94-T10	クランバー,センサーコード	-	1	1
3	45125-K0A-E11	ホースCOMP.A,フロントブレーキ	-	1	1
4	45126-K94-T11	ホースCOMP.B,フロントブレーキ	-	1	1
5	45155-K94-T10	クランバー,フロントブレーキホース	-	1	1
6	45156-K94-T10	クランバー,フロントブレーキホースロアー	-	1	1
7	45157-K94-T10	ステー,フロントブレーキホース	-	1	1
8	45504-410-003	ブーツCOMP.	-	1	1
9	45510-K26-921	シリンダーサブASSY,フロントブレーキマスター	-	1	1
10	45512-MA6-006	ブロテクター	-	1	1
11	45513-HA2-701	キャップ,マスターシリンダー	-	1	1
12	45517-166-006	ホルダー,マスターシリンダー	-	1	1
13	45520-GE2-006	タイヤフラム	-	1	1
14	45521-K21-901	ブレート,ダイヤフラム	-	1	1
15	45530-471-831	シリンダーセット,マスター	-	1	1
16	53175-K26-901	レバー,R.ステアリングハンドル	-	1	1
17	61361-K94-T00	ステー,ベッドライト	-	1	1
18	90013-GHB-660	ホ.ルト,フランジ 6X22	-	2	2
19	90114-KGH-900	ホ.ルト,ハンドルレバーピボット	-	1	1
20	90145-MS9-612	ホ.ルト,オイル 10X22(サガ テツコウ)	-	2	2
21	90545-300-000	ワッシャー,オイルボルト	-	4	4
22	90651-MA5-671	サークリツプ	-	1	1
23	93600-04012-16	スクリュー,フラット 4X12	-	2	2
24	93893-04012-17	スクリューワッシャー 4X12	-	1	1

F-5-10 フロントブレーキマスターシリンダー(ABS)
見出部品番号部品名使用個数運用号機CBF250タ イ ブ
番号	N NA NA 初号機 絞号機
25 94021-06070-0S ナツト、キャップ 6MM ......	- 1 1
26 94050-06000 ナツト、フランジ 6MM ......	- 1 1
27 96001-06012-07 ホルト、フランジ 6X12 ......	- 2 2
28 96001-06014-07 ホルト、フランジ 6X14 ......	- 1 1
29 96001-06025-07 ホルト、フランジ 6X25 ......	- 1 1

F-5-20 ABS モジュレーター
見出部品番号部品名		使用個数適用号機CBF250					タイプ
番号		N	NA	NA
		J	J	K	初号機	終号機
1	32105-K0A-E10 サブハーネス、ヨー&Gセンサー	-	1	1
2	39960-K26-C11 センサーASSY、ヨー&G	-	1	1
3	39961-K94-T10 ラバー、Gセンサー	-	1	1
4	50245-K0A-E10 ステー、ABSモジ ユレーター	-	1	1
5	50246-K0A-E10 ステー、イナーシャルメジ ヤーメントユニット	-	1	1
6	50249-K26-C10 カラー 6.2X5	-	2	2
7	57110-K0A-E11 モジ ユレーターASSY	-	1	1
8	61102-KTY-D30 カラー、ラジ エターマウンティング	-	3	3
9	61410-K94-T10 カバー-A、ABSモジ ユレーター	-	1	1
10	64535-K26-C11 ラバー、センサーマウンティング	-	2	2
11	77208-KW7-900 ラバー-B、シートマウンティング	-	3	3
12	90114-KPH-700 スクリュー、スペ シャル 5X11	-	2	2
13	90439-MB0-000 ワツシヤー、リヤーカバー グ ロメット	-	2	2
14	94050-06080 ナツト、フランジ 6MM	-	2	2
15	95701-06010-08 ボルト、フランジ 6X10	-	2	2
16	95701-06012-07 ボルト、フランジ 6X12	-	2	2
17	95701-06022-07 ボルト、フランジ 6X22	-	3	3
18	95701-06022-08 ボルト、フランジ 6X22	-	2	2

F-5-40 フロントブレーキパイプ
KOA1F0540
見出部品番号部品名使用個数運用号機CBF250タイプ
番号	N	NA	NA
	J	J	K	初号機	終号機
1 45131-KOA-E10 パイプCOMP.A.フロントブレーキ...	-	1	1
2 45132-KOA-E10 パイプCOMP.B.フロントブレーキ...	-	1	1
3 46392-TF0-003 クリップ,ブレーキパイプ......	-	1	1
4 90661-KVK-B11 クリップ,ブレーキパイプ(6.9X2)	-	2	2

F-7 ハンドルパイプ / トップブリッジ
見出部品番号部品名		使用個数適用号機CBF250					タイプ
番号		N	NA	NA	初号機	終号機
1	35010-K0A-E10	キーセット	1	1	1
2	35100-K94-T01	スイツチASSY,コンビネーション&ロック	1	1	1
3	35101-K94-T01	ベースCOMP,コンタクト	1	1	1
4	35113-MJE-D00	エンブレム,キー	4	4	4
5	35111-MJE-A02	キーCOMP.	2	2	2
6	53100-K0A-E10ZA	パイプ,ステアリングハンドル*NH303M=マットアクシグレーメタリック	1	1	1
7	53104-KYJ-900	ウェイトB,ステアリングハンドル	2	2	2
8	53131-K94-T00ZB	ホルダー,ハンドルアツバー*NH303M=マットアクシグレーメタリック	2	2	2
9	53132-K94-T00ZB	ホルダー,ハンドルパイプアンダー*NH303M=マットアクシグレーメタリック	2	2	2
10	53136-K94-T00	ラバー,ハンドルクツション	4	4	4
11	53230-K94-T00	ブリッジ,フォーケトップ	1	1	1
12	53232-K94-T00	キャップ,ステアリングナツト	1	1	1
13	90107-MBG-000	ボルト,ワンウエイ8MM	2	2	2
14	90160-K94-T00	ボルト,ソケット8X32	2	2	2
15	90304-KPG-901	ナツト,U8MM	2	2	2
16	90304-MCF-000	ナツト,ステアリングステムフランジ	1	1	1
17	90535-K26-900	ワッシャー,ハンドルアンダーホルダー	2	2	2
18	91059-KY2-711	スクリュー,タッピング3X16	3	3	3
19	91456-371-770	キャップ,ソケットボルト	4	4	4
20	96600-08028-08	ボルト,ソケット8X28	4	4	4
21	53104-MGZ-J00	ウェイト,ステアリングハンドル	2	2	2
22	53106-KR3-770	ラバー,A,ハンドルウェイト	2	2	2

2019.04.10 J

F-7 ハンドルパイプ / トップブリッジ
見出部品番号部品名			使用個数適用号機CBF250					タイプ
			N	NA	NA
番号			J	J	K	初号機	終号機
23	53107-MY1-000	ラバーB, パントルウェイト	......	2	2	2
24	53108-KR3-770	リング, パントルウェイトスナップ	......	2	2	2
25	90191-KYJ-900	スクリュー, オーバル 6X50	......	2	2	2

F-9ステアリングステム
見出部品番号部品名使用個数運用号機CBF250タイフ
番号	N	NA	NA	初号機	終号機
1 53213-MB4-771 ダストシール,ステアリング アツバー(アライ)		1	1	1
2 53214-371-010 ダストシール,ステアリング ヘッド......		1	1	1
3 53219-K94-T00 ステムサブ ASSY...ステアリング ......		1	1	1
4 53220-KYJ-900 スレッド COMP..ステアリング ヘッドトップ		1	1	1
5 90103-K94-T00 ボルト,ソケット 10X35 ......		2	2	2
6 90302-425-830 スレッド B,ステアリング ヘッド トップ ·		1	1	1
7 90506-425-830 ワッシャー,ロック ......	1	1	1
8 91015-KT8-005 ヘリアリング,ヘッドパイプ アツバー(コウヨウ)		1	1	1
9 91016-KT8-005 ヘリアリング,ヘッドパイプ アンダー(コウヨウ)		1	1	1
F-10 フロントフェンダー
KDA1F1000
見出部品番号部品名使用個数適用号機CBF250タイブ
番号	N	NA	NA	初号機	終号機
	J	J	K
1 61000-K94-T10ZA フエンダーヤット,フロント(WL.)*TYPE1+......	-	1	1
61000-K94-T10ZB *TYPE2+......	-	1	1
2 61100-K94-T00ZA フエンダーCOMP.,フロント*NH1+......ブラック	1	-	-
61100-K94-T00ZB *NH303M*マッドアクシスグレーメタリック	1	-	-
3 61102-K94-T10 ステー、スピードセンサーハネス ......	-	1	1
4 B0101-165-000 ラパー、リヤーフエンダークッション ......(フロントヨウ)	6	6	6
5 84706-163-670 カラー、デールライトマウンティング ......	6	6	6
6 90118-MEL-000 スクリュー、パン 6X20 ......	6	6	6

F-11 フロントフォーク
見出部品番号部品名			使用個数適用号機CBF250				タイプ
			N	NA	NA
番号			J	J	K	初号機	終号機
1	51400-KOA-A01	フォークASSY, R. フロント(ショウワ)	1	-	-
	51400-KOA-E11	......	-	1	-
	51400-KOA-J31	......	-	-	1
2	51401-KOA-E11	スプリング, フロントフォーク	1	1	-
	51401-K94-T01	......	-	-	1
3	51402-K94-T01	カラー, スプリング	1	1	1
4	51403-K94-T01	シヨイントCOMP, スプリング	1	1	1
5	51403-KF0-003	シート, スプリング(ショウワ)	2	2	2
6	51408-MZ0-003	ストツバー, スプリングシート	1	1	1
7	51410-K98-E01	チューブ, アウター	2	2	-
	51410-K94-T41	......	-	-	2
8	51412-K94-T01	スプリング, リバウンド	1	1	1
9	51412-MB4-003	リング, バックアップ(ショウワ)	2	2	2
10	51414-MFJ-A51	ブッシュ, ガイド	2	2	2
11	51415-MFJ-A51	ブッシュ, スライダー	2	2	2
12	51419-K94-T01	シート, ストツバー	1	1	1
13	51423-K94-T01	プレート, センタリング	1	1	1
14	51425-K94-T01	パイプCOMP, R. スライド	1	-	-
	51425-K94-T11	......	-	1	1
15	51426-K94-T01	ロットCOMP.	1	1	1
16	51430-K94-T01	ダンパーCOMP, フロント	1	1	1
17	51447-KA4-711	リング, オイルシールストツバー(ショウワ)	2	2	2
18	51450-K94-T01	ボルトCOMP, フロントフォーク	2	2	2
19	51456-K94-T01	リング, ストツバー	1	1	1
20	51490-MKA-D81	シールセット, フロントフォーク	2	2	2

F-11 フロントフォーク
見出 部品番号部品名 使用個数運用号機 CBF250 タイプ
番号	N	NA	NA	初号機	終号機
	J	J	K
21 51500-K0A-E11	フォークASSY, L. フロント(ショウワ)	1	1	-
51500-K0A-J31	----	-	-	1
22 51501-K0A-E11	スプリング B, フロントフォーク	1	1	-
51501-K94-T01	----	-	-	1
23 51502-K94-T01	カラー B, スプリング	1	1	1
24 51525-K94-T01	ハイブ COMP, L. スライド	1	1	1
25 52482-K94-T01	ナット, 6カタ	2	2	2
26 90109-MR7-000	ボルト, フランジ 8X45	2	2	2
27 90116-D88-931	ボルト, ソケット 8X22	1	1	1
28 90544-283-000	ワッシャー, スペ シャル BMM(ショウワ)	1	1	1
29 91251-MKA-D81	シール, ダスト(ショウワ)	2	2	2
30 91258-MEE-D01	Oリング 39, 7X2, 4	2	2	2

F-12 フロントブレーキキャリパー
4-9 KDA1F1200
見出部品番号部品名使用個数適用号機CBF250タイフ
番号	N	NA	NA	初号機	終号機
	J	J	K
1 06451-BE2-405 シールセット、ピストン	4	4	4
2 06455-K94-T01 バッドセツト、フロント	1	1	1
3 43352-568-003 スクリュー、ブリーダー(ニツシン)	1	1	1
4 43353-461-771 キャップ、ブリーダー	1	1	1
5 45103-MR7-006 シール、ジョイント	1	1	1
6 45106-MJP-G51 スプリング、バッド	1	1	1
7 45107-K94-T01 ピストンA	4	4	4
8 45250-K94-T01 キャリバーサブ ASSY、R.フロント(ニツシン)	1	1	1
9 51497-K94-T00 スペーサー、フロントフォーク	2	2	2
10 90104-MJP-G51 ボルト、トルクス 8X38	3	3	3
11 90123-K94-T00 ボルト、フランジ 10X57	2	2	2
F-14-40 フロントホイール
KDA1F1440
見出部品番号部品名使用個数適用号機CBF250タイブ
番号	N	NA	NA
	J	J	K	初号機	終号機
1 38514-K94-T10 クランバー、センサー......	-	1	1
2 38520-K94-T11 センサー、フロントホイールスピード......	-	1	1
3 42753-KWF-901 バルプ、リム(TRITON)......	1	1	1
4 44301-K94-T00 アクスル、フロントホイール......	1	1	1
5 44311-KYJ-900 カラー、フロントホイール......	2	2	2
6 44515-K94-T10 リング、フロントバルサー......	-	1	1
7 44620-K94-T00 カラー、フロントアクスルディスタンス......	1	1	1
8 44650-K94-T00ZB ホイールサブ ASSY、フロント*NH303M*マットアクシスクレーメタリック	1	-	-
44650-K94-T10ZC *NH303M*マットアクシスクレーメタリック	-	1	1
44650-K94-T10ZD *YR325M*バイライトブラウンメタリック	-	-	1
9 44711-K94-T01 タイヤ、フロント(タンロップ)(110/70R17M/C 54H)	1	1	1
10 44721-MGH-H21 ウエイト、バランス(10G)......	N	N	N
44722-MGH-H21 ウエイト、バランス(15G)......	N	N	N
44723-MGH-H21 ウエイト、バランス(20G)......	N	N	N
11 45223-MGC-003 スブリング、フロントディスク......	5	5	5
12 45225-K94-T00 カラー、フロントディスク......	5	5	5
13 45226-K94-T00 ワグシャー、フロントディスク......	5	5	5
14 45251-K94-T01 ディスク、フロントプレーキ......	1	1	1
15 90102-K94-100 ボルト、トルクス 8X18......	5	5	5
16 90117-KZZ-J80 ボルト、フランジ 6X14......	-	2	2
17 90305-K64-N00 ナツト、アクスル 14MM......	1	1	1
18 90690-MEF-800 クランプ、ハーネス......	-	1	1
19 90690-MGS-D81 クリップ、ケーブル 12MM......	-	2	2

F-14-40 フロントホイール
見出部品番号部品名使用個数運用号機CBF250タ イ ブ巻号NJNAK初号機終号機
20 91051-KVS-F01 ペアリング,ラジアルポール 6302UU(フジコシ)2 2 221 91252-MC7-003 ダストシール 22X42X7(アライ) ...2 2 2
F-15リヤーブレーキマスターシリンダー
見出部品番号部品名使用個数適用号機CBF250タイブ
番号	N	NA	NA	初号機	終号機
	J	J	K
1 43156-K94-T00 クランバーA, リヤープレーキホース......	1	-	-
2 43310-K0A-A01 ホースCOMP, リヤープレーキ......	1	-	-
3 43503-MR7-006 コネクター......	1	-	-
4 43504-MB2-006 フーツCOMP......	1	-	-
5 43510-K45-N01 シリンダーサフ ASSY, リヤープレーキマスター(ニツシン)	1	-	-
6 43511-KVS-F31 カツブCOMP, オイル......	1	-	-
7 43512-K94-T01 ホース, リヤーマスターシリンダー......	1	-	-
8 43513-KBP-891 キャツブ, マスターシリンダー......	1	-	-
9 43514-KS6-701 クランブ, マスターシリンダーオイルホース......	2	-	-
10 43520-MJ6-315 ビ ストンセット, マスターシリンダー(ニツシン)	1	-	-
11 43530-KV3-701 ロッドCOMP, プ ッッシュ......	1	-	-
12 45520-GWO-911 タイヤフラム......	1	-	-
13 45521-GWO-911 プ レート, ダイヤフラム......	1	-	-
14 46182-MEL-D21 サーケリツブ......	1	-	-
15 46504-KV6-702 ジ ヨイント, プ レーキロッド......	1	-	-
16 90140-KZZ-901 スクリュー, フラット 4X45......	2	-	-
17 90145-KPH-B30 ボ ルト, オイル 10X22(ニツシン)......	2	-	-
18 90545-300-000 ググンサー, オイルボルト......	4	-	-
19 91212-422-006 Oリング 14.8X2.4......	1	-	-
20 93893-04012-17 スクリュー クッシャー 4X12......	1	-	-
21 94002-08000-0S ナツト, 6カケ 8MM......	1	-	-
22 94201-20151 ピン, スプリット 2.0......	1	-	-
23 95015-54000 ピンD, ジヨイント......	1	-	-
24 96001-06014-00 ホ ルト, フランジ 6X14......	1	-	-
25 96600-06020-08 ホ ルト, ソケツ 6X20......	2	-	-

F-15-1 リヤーブレーキマスターシリンダー(ABS)
見出部品番号部品名		使用個数適用号機CBF250					タイプ
番号		N	NA	NA	初号機	終号機
1	38516-K94-T10	クランパーB,センサーコード	-	1	1
2	43156-K94-T10	クランパーA,リヤープレーキホース	-	1	1
3	43159-K94-T10	ステーリヤープレーキホース	-	1	1
4	43310-KOA-E11	ホースCOMP.A,リヤープレーキ	-	1	1
5	43312-KOA-E10	パイプCOMP.,リヤープレーキ	-	1	1
6	43314-KOA-E11	ホースCOMP.B,リヤープレーキ	-	1	1
7	43503-MR7-006	コネクター	-	1	1
8	43504-MB2-006	ブーツCOMP.	-	1	1
9	43510-K45-NO1	シリンダーサブASSY,リヤープレーキマスター(ニツシン)	-	1	1
10	43511-KVS-F31	カワブCOMP.,オイル	-	1	1
11	43512-K94-T01	ホース,リヤーマスターシリンダー	-	1	1
12	43513-KBP-881	キャツブ,マスターシリンダー	-	1	1
13	43514-KS6-701	クランプ,マスターシリンダーオイルホース	-	2	2
14	43520-MJ6-315	ピストンセット,マスターシリンダー(ニツシン)ロッドCOMP.,ブッシュ	-	1	1
15	43530-KV3-701	ロッドCOMP.,ブッシュ	-	1	1
16	45520-GWO-911	ダイヤフラム	-	1	1
17	45521-GWO-911	プレート,ダイヤフラム	-	1	1
18	46182-MEL-D21	サークリップ	-	1	1
19	46504-KV6-702	ジョイント,プレーキロッド	-	1	1
20	90140-KZZ-901	スクリュー,フラット4X45	-	2	2
21	90145-MS9-612	ボルト,オイル10X22(サガテツコウ)	-	3	3
22	90545-300-000	ワツシャー,オイルボルト	-	6	6
23	91212-422-006	Oリング14.8X2.4	-	1	1
24	93893-04012-17	スクリューワツシャー4X12	-	1	1

2019.04.10 J

F-15-1 リヤーブレーキマスターシリンダー (ABS)
見出部品番号部品名使用個数運用号機CBF250タ イ ブ
番号	N	NA	NA
	J	J	K	初号機	終号機
25 94002-08000-0S	ナット、6カケ 8MM	----	-	1	1
26 94201-20151	ピン、スプリット 2.0	----	-	1	1
27 95015-54000	ピンD、ジョイント	----	-	1	1
28 96001-06012-07	ホルト、フランジ 6X12	----	-	1	1
29 96001-06014-00	ホルト、フランジ 6X14	----	-	1	1
30 96001-06025-07	ホルト、フランジ 6X25	----	-	1	1
31 96600-06020-08	ホルト、ソケット 6X20	----	-	2	2

F-17リヤーブレーキキャリパー
KDA1F1700
見出部品番号部品名			使用個数運用号機CBF250					タイプ
			N	NA	NA
番号			J	J	K	初号機	終号機
1	06435-KSP-B02	パツドセット、リヤー	1	1	1
2	06451-961-405	シールセット、ピストン	1	1	1
3	43108-KSP-B51	スプリング、パツド(ニツシン)	1	1	1
4	43112-KZZ-901	リテーナー	1	1	1
5	43150-K94-T01	キャリバーサブ ASSY. リヤー(ニツシン)	1	-	-
	43150-K94-T11	......	-	1	1
6	43190-K94-T01	プラケットサブ ASSY. リヤー	1	-	-
	43190-K94-T11	......	-	1	1
7	43215-KGH-901	ピン、ハンガー	1	1	1
8	43352-568-003	スクリュー、プリーダー(ニツシン)	1	1	1
9	43353-461-771	キャツブ、プリーダー	1	1	1
10	45107-MA6-006	ピストン	1	1	1
11	45111-MAJ-G41	リング、ストツバー	1	1	1
12	45132-166-016	プーソ、ピンプツシュ(ニツシン)	1	1	1
13	45133-MA3-006	プーツB	1	1	1
14	45203-MCC-006	プラグ、ピン	1	1	1

F-19-40リヤーホイール
見出部品番号部品名使用個数運用号機CBF250タイフ
番号	N	NA	NA	初号機	終号機
	J	J	K
1 06410-KFA-750 ダンバーセット、ホイール	1	1	1
2 11152-KS4-003 クランプ、パイプ	-	1	1
3 38510-K98-E01 センサー、リヤーホイールスピード	-	1	1
4 41200-KOA-E10 スブロケットCOMP.、ファイアルドリブン(36T)	1	1	1
5 42301-KOA-E10 アクスル、リヤーホイール	1	1	1
6 42312-KYJ-900 カラー、R、リヤーホイールサイド	1	1	1
7 42313-KYJ-900 カラー、L、リヤーホイールサイド	1	1	1
8 42515-K64-N10 リング、リヤーバルサー	-	1	1
9 42615-K94-T00ZC フランプサブ ASSY、リヤードリブン*NH303M=マットアクシスクレーメタリック	1	1	1
42615-K94-T00ZD *YR325M*バイライトブラウンメタリック	-	-	1
10 42620-K94-T00 カラー、リヤーホイールディスタンス	1	1	1
11 42625-MC4-000 カラーB、リヤーアクスルディスタンス	1	1	1
12 42650-K94-T00ZB ホイールサブ ASSY、リヤー*NH303M=マットアクシスクレーメタリック	1	-	-
42650-K94-T10ZC *NH303M=マットアクシスクレーメタリック	-	1	1
42650-K94-T10ZD *YR325M*バイライトブラウンメタリック	-	-	1
13 42711-K94-T01 タイヤ、リヤー(グンロップ)(150/60R17M/C 66H)	1	1	-
42711-K94-T02	-	-	1
14 42753-KWF-901 パルプ、リム(TRITON)	1	1	1
15 43251-K94-T01 ディスク、リヤープレーキ	1	1	1
16 44721-MGH-H21 ウエイト、バランス(10G)	N	N	N
44722-MGH-H21 ウエイト、バランス(15G)	N	N	N
44723-MGH-H21 ウエイト、バランス(20G)	N	N	N

F-19-40リヤーホイール
見出部品番号部品名使用個数適用号機CBF250タイフ
番号	N	NA	NA
	J	J	K	初号機	終号機
17 90105-KGH-900 ホルト,ブレーキディスク 8X24 ...	4	4	4
18 90117-KZZ-J80 ホルト,フランジ 6X14 ...	-	1	1
19 90131-K64-N10 ホルト,トルクス 5X10 ...	-	4	4
20 90304-KGH-901 ナット,U 10MM ...	6	6	6
21 90306-KCJ-951 ナット,U 16MM ...	1	1	1
22 90559-K94-100 ワッシャー,リヤーアクスル ...	2	2	2
23 90690-MCA-003 クリップ,ケープル 14MM ...	-	3	3
24 91051-K35-V02 ベアリング,ラジアルボール 6203UU(NTN)	1	1	1
91051-K35-V03 ベアリング,ラジアルボール 6203UU(フジコシ)	1	1	1
25 91051-K53-D01 ベアリング,ラジアルボール6303UU L (NTN)	1	1	1
26 91052-K53-D01 ベアリング,ラジアルボール6204UU L (NTN)	1	1	1
27 91253-443-761 ダストシール 30X47X8 (アライ) ...	1	1	1
28 91253-443-761 ダストシール 30X47X8 (アライ) ...	1	1	1
29 91351-K64-N00 Oリング 48X2 ...	1	1	1
30 92915-10025-0E ホルト,スタッド 10X25 ...	6	6	6

F-21 フューエルタンク
見出部品番号部品名			使用個数適用号機CBF250					タイプ
			N	NA	NA
番号			J	J	K	初号機	終号機
1	16700-K94-T01	ポンプ ASSY, フューエル	1	1	1
2	16707-K94-T01	フィルターセット	1	1	1
3	17500-K0A-E10	タンクASSY, フューエル	1	1	1
4	17506-K94-T00	クッション, フューエルタンクリヤーヒボット	2	2	2
5	17507-KZZ-900	カラー, タンクセット	1	1	1
6	17525-K94-T00	チューブ, フューエルドレン	1	1	1
7	17526-K94-T00	チューブ, フューエルタンクブリーザー	1	1	1
8	17527-K0A-E10	プレート, セツティング	1	1	1
9	17534-K94-T00	ラバー, フロントタンクマウンティング	2	2	2
10	17538-KZ7-900	カラー	2	2	2
11	17545-K94-T00	シール, フューエルタンク	1	1	1
12	17561-K98-E00	ジョイント, フューエルチューブ	1	1	1
13	17572-GHB-613	ガスケット, フューエルポンプ	1	1	1
14	17573-KPN-A71	シール, ダスト	1	1	1
15	17620-MJE-D02	キャップ COMP., フューエルフィラー	1	1	1
16	17621-MGP-D61	シール, プリーザー	1	1	1
17	17650-K0A-E11	ホースCOMP., フューエルフィード	1	1	1
18	37800-K94-T01	フューエルニット	1	1	1
19	81257-K26-B00	ラバー, プロテクター	1	1	1
20	90110-MGP-D60	ポルト, ソケット 4X24(ステンレス)	3	3	3
21	94050-06000	ナット, フランジ 6MM	4	4	4
22	95002-02080	クリップ, チューブ(BB)	1	1	1
23	96001-06065-00	ポルト, フランジ 6X65	1	1	1
24	96600-06040-08	ポルト, ソケット 6X40	2	2	2
25	95002-41000-08	クランプ, チューブ(D10)	1	1	1

F-22 シュラウド / タンクカバー
見出部品番号部品名		使用個数運用号機CBF250					タイプ
		N	NA	NA
番号		J	J	K	初号機	終号機
1	18293-KYY-900	ラバー、ブロテクターパツキン	2	2	2
2	33181-MBB-000	ラバー、ホジションライト	2	2	2
3	61105-KRY-900	ラバー、フロントフェンダーマウンティング	4	4	4
4	64410-KOA-E10	カバーASSY、フューエルタンクセンター	1	1	1
5	64413-KOA-E10	フィルム、R.タンクカバーフ ロテクター	1	1	1
6	64421-KOA-E10	カバー、フューエルタンク(インナー)	1	1	1
7	64423-KOA-E10	フィルム、L.タンクカバーフ ロテクター	1	1	1
9	64435-KOA-E10ZE	カバーASSY、R.フューエルタンク(WL)
		*TYPE4 1*	1	1	1
	64435-KOA-E10ZG	*TYPE2 1*	1	1	1
	64435-KOA-E10ZD	*TYPE1*	1	1	-
	64435-KOA-T30ZA	*TYPE2*	-	-	1
	64435-KOA-T30ZB	*TYPE1*	-	-	1
11	64442-KOA-E10	ラバースポンジ タンクカバー	1	1	1
12	64445-KOA-E10ZE	カバーASSY、L.フューエルタンク(WL)
		*TYPE4 1*	1	1	1
	64445-KOA-E10ZG	*TYPE2 1*	1	1	1
	64445-KOA-E10ZD	*TYPE1*	1	1	-
	64445-KOA-T30ZA	*TYPE2*	-	-	1
	64445-KOA-T30ZB	*TYPE1*	-	-	1
13	64450-KOA-J00ZA	シュラウド セット、R.(WL)
		*TYPE1*	1	1	1
	64450-KOA-J30ZA	*TYPE1*	-	-	1
15	64460-KOA-J00ZA	シュラウド セット、L.(WL)
		*TYPE1*	1	1	1
	64460-KOA-J30ZA	*TYPE1*	-	-	1
17	64471-KOA-E10	シュラウド、R.インナー	1	1	1

[F-22] シュラウド / タンクカバー
見出部品番号部品名使用個数适用号機CBF250タイフ
番号	N	NA	NA
	J	J	K	初号機	終号機
18 64481-K0A-E10 シュラウド、L.インナー	1	1	1
19 64551-K0A-E10 ステー、R. シュラウド	1	1	1
20 64561-K0A-E10 ステー、L. シュラウド	1	1	1
21 80101-165-000 ラバー、リヤーフエンダーケツション	2	2	2
22 84706-163-670 カラー、テールライトマウンティング	6	6	6
23 86150-GFC-901 エンブレム、ブロダクション(マルイ)	1	1	1
86150-GFC-902 エンブレム、ブロダクション(ウェバラ)	1	1
24 90104-K94-T00 スクリュー、パン 5X10	2	2	2
25 90116-K0A-E11 リベット、ブッシュ 6MM	10	10	10
26 90130-KYJ-900 スクリュー、パン 6X22	6	6	6
27 90134-K33-D00 スクリュー、パン 6X12	1	1	1
28 90134-KPP-T00 スクリュー、パン 5X14	6	6	6
29 90514-K33-D00 ワッシャー、ラバー(6MM)	1	1	1
30 90651-K14-A31 クリップ、スライド	4	4	4
31 90666-K59-A11 クリップ、スナップフィックティング(P0)	2	2	2
32 90677-KAN-T00 ナット、クリップ 5MM	4	4	4

[F-23] シート
見出部品番号部品名			使用個数適用号機CBF250					タイプ
番号			N	NA	NA
			J	J	K	初号機	終号機
1	33706-KAN-960	カラー、テールライトマウンティング	......	2	2	2
2	61304-415-000	ラバー、ヘッドライトケースマウンティング		2	2	2
3	75581-MGP-D60	プレート、ロックキーセッティング	......	1	1	1
4	77100-KOA-E10ZA	シートCOMP.シングル*TYPE1*		1	1	1
5	77205-K45-N00	ラバー、シートセッティング	......	2	2	2
6	77205-KPP-T00	ラバー、シートセッティング	......	1	1	1
7	77206-KPK-900	ラバー、シートクッション	......	4	4	4
8	77215-KW7-900	ラバー-C,シートキャツティング	......	2	2	2
9	77220-K94-T01	フック,シートキャツチ	......	1	1	1
10	77236-K94-T00	ワグシャー,シートロツク	......	1	1	1
11	77239-KOA-E11	キー、シートロック(WAVE)	......	1	1	1
12	77300-KOA-E10ZA	シートCOMP.ピリオン*TYPE1*	......	1	1	1
13	96001-06012-00	ホルト,フランジ 6X12	......	1	1	1
14	96600-06025-08	ホルト,ソケット 6X25	......	2	2	2
F-24 サイドカバー
見出 部品番号部 品名 使用個数適用号機 CBF250 タイプ
番号	N	NA	NA	初号機	終号機
	J	J	K
1 18293-KYY-900	ラバー、ブロテクターパグキン	2	2	2
2 33181-MBB-000	ラバー、ボジションライト	2	2	2
3 50352-GS6-000	ラバー、リンクストッパー	4	4	4
4 83511-KOA-E10	カバー、A、R.サイド	1	1	1
5 83512-KOA-E10	カバー、A、L.サイド	1	1	1
6 83531-KOA-E10ZA	カバー、B、R.サイド*NH303M=マットアクシスグレーメタリック	1	1	1
83531-KOA-E10ZB	*NHI*	1	1	1
7 83541-KOA-E10ZA	カバー、B、L.サイド*NH303M=マットアクシスグレーメタリック	1	1	1
83541-KOA-E10ZB	*NHI*	1	1	1
8 83550-KOA-E10ZA	カウルビット、リヤーセンター(WL)*TYPE1*	1	1	1
9 83551-300-000	グロメット、エアークリーナーケース	2	2	2
11 90104-K94-T00	スクリュー、バン 5X10	2	2	2
12 90114-KPH-700	スクリュー、スペ シャル 5X11	2	2	2
13 90899-422-610	ブラック、コーンタイプ	2	2	2
14 93903-24280	スクリュー、ケッピング 4X10	4	4	4
15 93903-25220	スクリュー、ケッピング 5X12	2	2	2

F-25エアークリーナー
見出部品番号部品名使用個数適用号機CBF250タイフ
番号	N	NA	NA	初号機	終号機
	J	J	K
1 15772-MN1-670	クリップB, プリーザーチューブ	1	1	1
2 17210-K94-T00	エレメントCOMP., エアークリーナー	1	1	1
3 17214-K94-T00	シール, エアークリーナケース	1	1	1
4 17215-KOA-E10	ダクト, インレット	1	1	1
5 17225-K94-T00	カバーサブ ASSY., エアークリーナー	1	1	1
6 17230-KOA-E10	ケースCOMP., エアークリーナー	1	1	1
7 17236-KVB-900	プラグ, エアークリーナードレン	1	1	1
8 17253-KOA-E10	チューブ, エアークリーナーコネクティング	1	1	1
9 93500-04035-0G	スクリュー, パン 4X35	1	1	1
10 17235-MKH-D00 パント, エアークリーナーコネクティングチューブ(56)		1	1	1
11 17370-419-700	プラグ, プリーザーチューブ	1	1	1
12 17371-KOA-E10	チューブ, プリーザー	1	1	1
13 90646-657-000	クリップ, エアーネース 16MM	1	1	1
14 93903-25480	スクリュー, タッピング 5X20	6	6	6
15 95002-41200-08	クランプ, チューブ (D12)	2	2	2
16 95002-80000	クリップ, チューブ (C12)	1	1	1
17 95003-23004-31	チューブ, ピニール 8X12X40(95003-23001-60M)	1	1	1

F-25-20エアーインジェクションソレノイドバルブ
KOA1F2520
見出部品番号部品名使用個数運用号機CBF250タイプ
番号	N	NA	NA
	J	J	K	初号機	終号機
1 17316-611-000 クリップ, ブリーザーチューブ......	2	2	2
2 17724-102-700 クリップ, サブタンクホース......	2	2	2
3 18651-KOA-E10 チューブ(AISV-ENGINE)......	1	1	1
4 18652-KOA-E10 チューブ(AISV-エアークリーナー)......	1	1	1
5 19150-KOA-E10 ブラケット, エアーインジエクションソレノイドパルプ	1	1	1
6 35451-KVZ-630 キャップ, エアーインジエクションソレノイドパルプ	1	1	1
7 36450-KVZ-631 パルプ ASSY, エアーインジエクションソレノイド	1	1	1
8 43516-MR5-000 ラバー, マウンティング......	1	1	1
9 50324-425-010 カラー 6.3X13......	1	1	1
10 93404-06025-07 ホルトワツシャー 6X25......	1	1	1
11 95701-06010-07 ホルト, フランジ 6X10......	1	1	1

F-26 キャニスター
見出部品番号部品名			使用個数運用号機CBF250					タイプ
番号			N	NA	NA
			J	J	K	初号機	終号機
1	17310-K98-E01	キャニスターCOMP	1	1	1
2	17311-K35-V00	ラバー,キャニスターマウント	2	2	2
3	17413-K98-E00	チューブB,チャージ	1	1	1
4	17414-K98-E00	チューブA,パージ	1	1	1
5	17415-KOA-E10	チューブB,パージ	1	1	1
6	17416-K98-E00	チューブ,エアー	1	1	1
7	17417-K98-E00	チューブ,ドレン	1	1	1
8	36162-KPN-A71	パルプ,パージコントロールソレノイド	1	1	1
9	50185-K98-J00	プラケット,キャニスター	1	1	1
10	90659-734-K51	クリップ,ハーネス(ニフコ)	1	1	1
11	94050-05070	ナット,フランジ 5MM	2	2	2
12	95002-02070	クリップ,チューブ(B7)	2	2	2
13	95002-02080	クリップ,チューブ(B8)	2	2	2
14	95002-02120	クリップ,チューブ(B12)	2	2	2
15	95701-06012-07	ポルト,フランジ 6X12	2	2	2
F-27 エキゾーストマフラー
見出部品番号部品名			使用個数適用号機CBF250					タイプ
番号			N	NA	NA
			J	J	K	初号機	終号機
1	18291-MEB-670	ガスケット,エキゾーストパイプ	1	1	1
2	18293-MCA-A20	ラバー,プロテクターハグキン	4	4	4
3	18310-KOA-E10	マフラ-COMP.	1	1	1
4	18320-KOA-E10	パイプCOMP.,エキゾースト	1	1	1
5	18345-MBT-610	ラバー,プロテクターマウンティング	2	2	2
6	18355-KOA-E10	カバーA,マフラ	1	1	1
7	18356-KOA-E10	カバーB,マフラ	1	1	1
8	18373-K33-D00	パント,マフラ	1	1	1
9	18392-KYJ-901	パクキン,マフラ	1	1	1
10	18421-K75-A50	ラバー,マフラマウンティング	2	2	2
11	18422-KAF-700	カラー,マフラマウンティング	2	2	2
12	36532-KOA-E11	センサー,02	1	1	1
13	90113-KTA-920	スクリュー,パン 6X12	1	1	1
14	90115-K87-A00	スクリュー,パン 6X12	1	1	1
15	90304-KPH-700	ナツト,6カクキャップ 8MM	2	2	2
16	94050-08000	ナツト,フランジ 8MM	2	2	2
17	94103-08000	ワツシャー,プレイン 8MM	2	2	2
18	95701-08038-02	ボルト,フランジ 8X38	1	1	1
19	95701-08050-00	ボルト,フランジ 8X50	1	1	1
20	95801-08050-00	ボルト,フランジ 8X50	1	1	1

F-29ペダル
KDA1F2900
見出部品番号部品名使用個数運用号機CBF250タイフ
番号	N	NA	NA	初号機	終号機
	J	J	K
1 24710-KOA-E10	アールCOMP,ギヤーチエンジ......	1	1	1
2 24720-KOA-E10	ベタルCOMP,ギヤーチエンジ......	1	1	1
3 24724-MBW-D21	カバー,ダスト......	2	2	2
4 24781-KR3-770	ラバー,ギヤーチエンジベダル......	1	1	1
5 35350-K94-T01	スイッチASSY,リヤーストップ......	1	—	—
35350-K94-T11	......	—	1	1
6 35357-HPO-A00	スプリング,ストップスイツチ......	1	1	1
7 46500-K94-T00	ベタルCOMP,ブレーキ......	1	1	1
8 46511-KZ4-J00	スプリング ASSY,リヤープレーキリターン	1	1	1
9 90010-ML0-720	ボルト,フランジ 6X20......	1	1	1
10 90165-KOA-E10	ボルト,タイロット......	1	1	1
11 90301-KYJ-900	ナッツト,スペシャル 6MM(ヒダリネジ)	1	1	1
12 90601-KAF-003	クリップ,スイッチカバー......	1	1	1
13 94001-06080-0S	ナッツト,6カク 6MM......	1	1	1

F-30ステップ
見出部品番号部品名			使用個数運用号機CBF250					タイプ
番号			N	NA	NA
			J	J	K	初号機	終号機
1	28333-300-000	スプリング キックスターターストツパー	2	2	2
2	50600-K94-T00	ホルダー, R. ステップ	1	1	1
3	50603-K94-T00	ピン、ステップ バージ ヨイント	2	2	2
4	50603-KB4-000	ピン、ステップ バージ ヨイント	2	2	2
5	50612-K94-T00	プラウット, メインステップ	2	2	2
6	50612-MM5-000	アーム, R. ステップ	1	1	-
7	50617-445-840	スプリング R. ステップ リターン	1	1	-
8	50617-MCJ-750	......	-	-
9	50619-KOA-E10	プレート, ステップ セツティング	1	1	-
10	50642-MM5-000	アーム, L. ステップ	1	1	-
11	50644-445-840	スプリング L. ステップ リターン	1	1	-
12	50644-MCJ-750	......	-	-
13	50661-MJE-D00	ラバー, メインステップ	2	2	-
14	50700-K94-T00	ホルダー, L. ステップ	1	1	1
15	50715-KOA-E10	ホルダー, R. ビリオンステップ	1	1	1
16	50716-MN8-000	カバー, ビリオンステップ	4	4	4
17	50720-K94-T00	プレート, ビリオンステップ クリック	2	2	2
18	50725-K94-T00	アーム, R. ビリオンステップ	1	1	1
19	50730-K94-T00	ホルダー, L. ビリオンステップ	1	1	1
20	90106-K94-T00	アーム, L. ビリオンステップ	1	1	1
21	90115-MV9-000	ボルト, ソケツト 8X20	4	4	4
22	90131-KWN-900	ボルト, メインステップ ラバーセツティング	4	4	-
23	90161-K94-T00	ボルト, フランジ 8X28	2	2	2

F-30ステップ
見出部品番号部品名使用個数運用号機CBF250タイブ
番号	N	NA	NA	初号機	終号機
	J	J	K
24 90502-K94-T00	ワツシャー 15.5X27X2.0	2	2	2
25 90503-K94-T00	ワツシャー 8.5X22X2.0	2	2	2
26 92501-08010-0A	ボルト,キャップ 8X10	2	2	-
27 94102-08000	ワツシャー,プレイン 8MM	2	2	-
94102-08800	......	2
28 94201-16151	ピン,スプリット 1.6	4	4	4
29 96211-08000	ボール,スチール #3(1/4)	2	2	2
30 50602-K0A-J30	カラー,ステップ ロアー	-	-	2
31 50660-MFL-000	アーム,R.メインステップ	-	-	1
32 50665-MFL-000	アーム,L.メインステップ	-	-	1
33 92501-06040-0A	ボルト,キャップ 6X40	-	-	2

F-31 サイドスタンド
KDA1F3100
見出部品番号部品名使用個数運用号機CBF250タイフ
番号	N	NA	NA
	J	J	K	初号機	終号機
1 35700-K93-N01 スイッチASSY. サイドスタンド ----	1	1	1
2 50530-K98-E00 バーコCOMP. サイドスタンド ----	1	1	-
50530-KOA-J30 ----	-	-	1
3 50542-KPM-000 スプリング ASSY. サイドスタンド •	1	1	1
4 90108-KPP-860 ボルト. サイドスタンド ビボット ----	1	1	1
5 90147-KVB-900 ボルト. スペシャル 6X16 ----	1	1	1
6 90304-KGH-901 ナツト, U 10MM ----	1	1	1

F-32 スウィングアーム
見出部品番号部品名			使用個数適用号機CBF250					タイプ
番号			N	NA	NA	初号機	終号機
1	40510-K98-E00	ケース、ドライブチエン	1	1	1
2	40540-KYJ-902	チエン、ドライブ(ダイドー) (DID520VF-120ZB)
		(ヒョウジ ユンリンク10BL)	1	1	1
3	40545-KYJ-902	ジョイント、ドライブチエン(ダイドー)	1	1	1
4	40543-K94-T00	アジヤスタ-COMP.チエン	2	2	2
5	40546-K94-T00	キャップ,スウィング アームエント	2	2	2
6	52101-K94-T00	ボルト,スウィング アームビボット	1	1	1
7	52105-K94-T00	カラー、R.スイング アームビボット	2	2
8	52106-K94-T00	カラー、L.スウィング アームビボット	1	1	1
9	52170-K94-T01	スライダー、チエン	1	1	1
10	52171-MAN-620	ワツシャー、チエンスライダー	1	1	1
11	52200-K98-E00	スウィング アームサブ ASSY.,リヤー	1	1	1
12	90106-K26-900	スクリュー、パン 6X12	3	3	3
13	90106-MAV-000	スクリュー、パン 6X12	1	1	1
14	90107-MJP-G50	スクリュー、パン 5X12	1	1	1
15	90305-GGZ-J01	ナツト、U 14MM	1	1	1
16	90501-K94-T00	ワツシャー 15X25X2.3	2	2	2
17	90502-K64-N00	ワツシャー 14X28X2.6	1	1	1
18	91071-MJ0-003	ヘアリング,ニードル 22X29X30 (NTN)	1	1	1
19	91205-965-003	オイルシール 22X31X5(アライ)	1	1	1
20	91213-MB2-006	ダストシール 22X35X7(NOK)	1	1	1
21	91283-ML7-003	ダストシール 22X29X4(アライ)	2	2	2
22	94002-08000-OS	ナツト、6カク 8MM	2	2	2

F-32スウィングアーム

見出部品番号部品名使用個数適用号機CBF250NNANAタ イ ブ巻号NJJK初号機終号機

23 94031-08000 ナツト、6カク BMM ......2 2 224 94520-35000 サーケリツフ、インターナル 35MM ......1 1 125 96100-62020-10 ベ アリング、ラジ アルボール 6202 ·2 2 226 40530-KYJ-902 チエン、ド ライブ(DID520VF-108LE)1 1 1

F-33リヤークッション
KDA1F3300
見出部品番号部品名使用個数運用号機CBF250タイフ
番号	N	NA	NA
	J	J	K	初号機	終号機
1 52400-KOA-J01	クグションASSY, リヤー(ショウワ)	1	1	-
52400-KOA-J31	......	-	-	1
2 87516 KS7-832	ラベル, リヤーダンパーワーニング	1	1	1
3 90101 K94-T00	ボルト, フランジ 10X52	1	1	1
4 90153 KYJ-900	ボルト, フランジ 10X53	1	1	1
5 90304 KGH-901	ナット.U 10MM	2	2	2
F-34リヤーフェンダー
見出部品番号部品名使用個数適用号機CBF250タイブ
番号	N	NA	NA	初号機	終号機
	J	J	K
1 19639-GBL-000	ラバー、マケンティング	4	4	4
2 33741-KWN-901	リフレクター、リフレックス	1	1	1
3 80111-K94-T00	ステー、R. リャーフエンダー	1	1	1
4 80112-K94-T00	ステー、L. リャーフエンダー	1	1	1
5 80121-K94-T00	フェンダーA. リャー	1	1	1
6 80131-KOA-E10	フェンダーB. リャー	1	1	1
7 80141-K94-T00	カバー、ライセンスライト	1	1	1
8 80150-KOA-E10	カバー、セット、リャーフエンダー(ロアー)	1	1	1
9 80152-KOA-E10	ラバー、クグション	1	1	1
10 83515-KPH-700	ラバー、テールカバー	2	2	2
11 90003-KWN-900	ボルト、スペシャル 6X23.5	4	4	4
12 90132-KPP-T00	スクリュー、バン 6X10	2	2	2
14 90134-KPP-T00	スクリュー、バン 5X14	1	1	1
15 90301-KWN-901	ナツト、U 5MM	1	1	1
16 90302-SA4-003	ナツト、スプリング 4MM	2	2	2
17 90677-KAN-T00	ナツト、クリップ 5MM	3	3	3
18 91509-KWA-940	スクリュー、バン 5X13.5	4	4	4
19 93903-24480	スクリュー、タッピング 4X16	4	4	4
20 94103-04700	ワグシャー、プレイン 4MM	4	4	4
21 90116-KOA-E11	リベット、プッシュ 6MM	4	4	4
22 90506-425-000	ワグシャー、リヤーカバー	2	2	2

F-35ウインカー
_DA1F3600
見出部品番号部品名使用回数運用号機CBF250タ イ フ
番号	N NA NA 初号機 終号機
1 32116-K94-T00 サスペンション....	2 2 2
2 33400-K77-J01 ウインカ-ASSY.,R.フロント....	1 1 1
3 33411-K15-920 カラー ウインカー....	4 4 4
4 33412-K15-920 ラバー,R.ウインカ-マウンティング....(R.フロント/L.リヤ-)	2 2 2
5 33450-K98-E01 ウインカーASSY.,L.フロント....	1 1 1
6 33452-K15-920 ラバー,L.ウインカーマウンティング....(L.フロント/R.リヤ-)	2 2 2
7 33600-K94-T01 ウインカーASSY.,R.リヤ-....	1 1 1
8 33650-K94-T01 ウインカーASSY.,L.リヤ-....	1 1 1
9 93411-05025-00 ボルトワッシャー 5X25....	4 4 4

F-36 テールライト
KDA1F3800
見出部品番号部品名使用個数運用号機CBF250タイフ
番号	N	NA	NA	初号機	終号機
	J	J	K
1 33701-K0A-F11	ライトASSY, テール&ストップ	......	1	1	1
2 33720-K94-T01	ライトASSY, ライヤンス	......	1	1	1
3 77209-KAG-900	ラバー, シートステーマウンティング	......	2	2	2
4 93903-24480	スクリュー, タツピング 4X16	......	2	2	2
5 94050-06000	ナット, フランジ 6MM	......	2	2	2
6 94103-06000	ワッシャー, プレイン 6MM	......	2	2	2

見出部品番号部品名		使用個数適用号機CBF250
		N	NA	NA			タイプ
番号		J	J	K	初号機	終号機
1	31500-K77-J21	パツテリー(YTZBY)(GS ユアサ)	1	1	1
2	32410-K0A-E10	ケーブル, スタータ&アース	1	1	1
3	35850-K94-T01	スイツチASSY, スタータマグ ネチツク	1	1	1
4	35856-K56-N00	ラバー, ショック (MAGNETIC)	1	1	1
5	50385-K94-T00	ケース, パッテリー	1	1	1
6	50386-K94-T00	カバー, パッテリー	1	1	1
7	50387-K94-T00	バンド, パッテリー	1	1	1
8	80108-K45-N40	カラー, リヤーフエンダー	4	4	4
10	90111-162-000	ボルト, フランジ 6MM	2	2	2
11	90132-K33-D00	スクリュー, パン 6X18.5	1	1	1
12	90305-GK8-000	ナット, クリップ 6MM	1	1	1
13	90311-MT3-000	ナット, クリップ 6MM	4	4	4
14	90677-KAN-T00	ナット, クリップ 5MM	2	2	2
15	90690-GHB-661	クリップ, ケーブル 20MM	1	1	1
16	94002-06000-0S	ナット, 6カケ 6MM	2	2	2
17	94111-06000	ワッシャー, スブリンダ 6MM	2	2	2

F-38 ワイヤーハーネス
KOA1F3800
見出部品番号部品名使用個数適用号機CBF250タイフ
番号	N	NA	NA	初号機	終号機
	J	J	K
1 31600-K72-J01	レクチファイヤーシSY.レギュレーター	1	1	1
2 31730-MAS-601	ダイオード ASSY.スリーウエイ(スミトモ)	2	2	2
3 32100-KOA-J00	ハーネス.ワイヤー......	1	—	—
32100-KOA-J10	......	—	1	1
5 32606-GEV-761	キャップ,ダミー(4P)(レッド)......	1	1	1
6 33714-KL3-620	ラバー.テールライトブラケット......	2	2	2
7 38110-K94-T01	ホーンCOMP.(ハイ)......	1	1	1
8 38112-K41-N00	カラー.ホーンセツティング......	1	1	1
9 38770-KOA-J01	PGM-FIユニット......	1	1	1
10 38771-K94-T00	サスペンション,エンジンコントロールユニット	1	1	1
11 91534-SWA-003	クリップ,ガブラー(ダークグレー)......	1	1	1
12 91535-TAO-003	クリップ,ガブラー(ダークブラウン)......	1	1	1
13 91565-SEL-003	クリップ,ガブラー(プラック)......	2	3	3
14 95701-06018-07	ポルト,フランジ'6X18......	1	1	1
15 95701-06020-00	ポルト,フランジ'6X20......	2	2	2
16 96001-06012-00	ポルト,フランジ'6X12......	1	1	1
17 98200-40750	ヒューズ,ミニ(7.5A)......	4	5	5
18 98200-41000	ヒューズ,ミニ(10A)......	4	4	4
19 98200-42000	ヒューズ,ミニ(20A)......	—	2	2
20 98200-43000	ヒューズ,ミニ(30A)......	2	3	3
21 39214-HAC-000	ヒューズ,ミニ,2A......	2	2	2
22 32605-GEV-761	キャップ,ダミー(NPC 4P 090 M)(ナチュラル)	1	1	1

F-38-10サブハーネス
KOA1F3#10
見出部品番号部品名使用回数運用号機CBF250タイフ
番号	N	NA	NA	初号機	終号機
	J	J	K
1 30510-KOA-E11 コイルCOMP.イグニッジン......	1	1	1
2 30700-MGZ-J01 キャップ ASSY..ノイズサブレツサー...	1	1	1
3 32101-KOA-E10 サブハーネス.フロント......	1	1	1
4 32109-KOA-E10 サブハーネス.リヤー......	1	1	1
5 35160-KVS-751 メンサ-ASSY..バンクアンゲル(M6)	1	1	1
6 38301-KZZ-J01 リレーCOMP..ウインカー(LED)......	1	1	1
7 38501-KVZ-631 リレーASSY..パワー(MICRO ISO 4P)(ミツバ^)	1	1	1
8 95701-06025-08 ポルト.フランジ 6X25......	2	2	2
9 96001-06020-00 ポルト.フランジ 6X20......	2	2	2

F-39 フレームボディ
KDA1F3000
見出部品番号部品名使用個数適用号機CBF250タイブ
番号	N	NA	NA
	J	J	K	初号機	終号機
1 50100-KOA-A00ZA ポディCOMP, フレーム*NH303M=マットアクシスグレーメタリック50100-KOA-E10ZA *NH303M=マットアクシスグレーメタリック2 50295-KOA-E10 ブラケットCOMP, フユーエルタンク....3 50351-KOA-E10ZA ブレートCOMP, R. フロントエンジンハンガー*NH303M=マットアクシスグレーメタリック4 50352-GS6-000 ラバー, リンクストクバー......5 50361-KOA-E10ZA ブレートCOMP, L. フロントエンジンハンガー*NH303M=マットアクシスグレーメタリック6 52161-K94-T00 キャップ, クロスパイプ......7 90114-KYJ-900 ボルト, フランジ 10X103......8 90118-MEW-920 ボルト, フランジ 10X185......9 90690-GHB-651 クリップ, ケープル 15MM......10 94050-10000 ナツト, フランジ 10MM......11 95701-06010-08 ボルト, フランジ 6X10......12 95701-10022-08 ボルト, フランジ 10X22......13 95801-10130-08 ボルト, フランジ 10X130......14 95801-10150-08 ボルト, フランジ 10X150......

F-41ラジエター
見出部品番号部品名使用個数運用号機CBF250タイフ
番号	N	NA	NA	初号機	終号機
	J	J	K
1 19010-KOA-E11	ラジ エター-COMP.	1	1	1
2 19015-KOA-E11	シュラウド'COMP.	1	1	1
3 19016 KEA-003	スクリュー、パン、4X8.5	3	3	3
4 19020-KVZ-631	ファンCOMP.、ケーリング	1	1	1
5 19030-KOA-E11	モータ-COMP.、ファン	1	1	1
6 19035-K94-T01	ネック、フィラー	1	1	1
7 19037-GEE-710	キャップ COMP.、ラジ エター	1	1	1
8 19046-PAA-A00	ラベ ル、ラジ エターキャツプ	1	1	1
9 19062-KOA-E10	ホース、ラジ エターアツバー	1	1	1
10 19067-KOA-E10	ホース、ラジ エターキャツプ	1	1	1
11 19104-KOA-E10	チューブ、リザーブ タンクブ リーザー	1	1	1
12 19105-K94-T00	キャップ ASSY、リザーブ タンク	1	1	1
13 19106-K94-T00	バッキンASSY、リザーブ タンク	1	1	1
14 19107-K94-T00	チューブ、ラジ エターブ リーザー	1	1	1
15 19110-K94-T00	タンク、ラジ エターリザーブ	1	1	1
16 19125-KOA-E10	ラバー、ヒートガード	1	1	1
17 19127-KOA-E10	ラバー、ラジ エターロアー	1	1	1
18 19504-K94-T00	ホース、フイラーネック	1	1	1
19 19505-KS6-700	クランプ A、ウォータ ホース	2	2	2
20 19517-ML/−691	クランプ、ホース 22-29MM	4	4	4
21 61102-KTY-D30	カラー、ラジ エターマウンティング	1	1	1
22 61304-415-000	ラバー、ヘッド ライトケースマウンティング	3	3	3
23 90116-KVB-900	ホルト、フランジ 6MM	1	1	1
24 90120-KCR-003	ホルトワッシャー 6X16	2	2	2
25 90201-KPR-901	ナツト、クリツプ 6MM	2	2	2

F-41ラジエター
見出部品番号部品名使用個数運用号機CBF250タ イ ブ
番号	N NA NA 初号機終号機
26 90315-MFI-003 ナツト、フランジ 3MM ......	1 1 1
27 93404-06025-07 ホルトワツナー 6X25 ......	1 1 1
28 95002-02100 クリップ, チューブ (B10) ......	2 2 2
29 95002-02120 クリップ, チューブ (B12) ......	1 1 1

F-43 フロントカウル
KDA1F4300
見出部品番号部品名使用個数運用号機CBF250タイフ
番号	N	NA	NA
	J	J	K	初号機	終号機
1 61321-K94-T00ZB カバー・ヘッドライト*NHA40M=マットクリプトンシルバーメタリック61321-K94-T00ZD *NH303M*マットアクシスグレーメタリック2 61331-K94-T00 カウル.R.フロント......3 61332-K94-T00 カウル.L.フロント......4 61340-K94-T00 ステーCOMP..フロントカウル......5 61351-K94-T00 ラバーA,フロントカウル......6 61352-K94-T00 ラバーB,フロントカウル......7 90134-KPP-T00 スクリュー,バン 5X14......8 96600-06012-08 ボルト,ソケット 6X12......

F-46アンダーカウル
見出部品番号部品名使用個数運用号機CBF250タイフ
番号	N	NA	NA	初号機	終号機
	J	J	K
1 61103-KRY-900	カラーA, フロントフェンダー	2	2	2
2 61105-KRY-900	ラバー, フロントフェンダーマウンティング	2	2	2
3 64311-KOA-E10	カウル R. アンダー	1	1	1
4 64321-KOA-E10	カウル L. アンダー	1	1	1
5 83551-376-000	クロメット, サイド カバー	2	2	2
6 90115-KPP-860	スクリュー, バイザースヘ シャルセッティング	1	1	1
7 90118-MEL-000	スクリュー, バン 6X20	2	2	2
8 90677-KAN-100	ナット, クリップ 5MM	1	1	1

F-48 ツール
KDA1F4800
見出部品番号部品名			使用回数運用号機CBF250					タイプ
			N	NA	NA
番号			J	J	K	初号機	終号機
1	38235-SNA-A01	プーラー、ミニヒューズ	1	1	1
2	89012-KZL-930	パンド、ツール	1	1	1
3	89202-KVO-000	スパナ、ピン	1	1	1
4	89211-KWW-601	スパナ 8X10 (ATC)	(1)	(1)	(1)
5	89211-KWW-640	スパナ 10X14	1	1	1
6	89214-KGH-900	ドライバー、プラスクリュー	(1)	(1)	(1)
7	89215-KSS-C00	パンドル、アイレンチ	1	1	1
8	89215-KWK-900	ドライバー、スクリュー(MINUS)	(1)	(1)	(1)
9	89219-KGH-900	パツグ、ツール 160MM	1	1	1
10	89221-MGZ-J00	レンチ、6カク 5MM	(1)	(1)	(1)

F-49 コーションラベル
KOA1F400D
見出部品番号部品名使用個数適用号機CBF250タイブ
番号	N	NA	NA	初号機	終号機
	J	J	K
1 17528-MCF-750	マーク,タフコンピネーションスイツチ	1	1	1
2 87125-GB0-900	プレート,ネーム	1	1	1
3 87501-KOA-J01	プレート,レジステッドナンバー	1	1	1
4 87505-K98-J00	ラベル,タイヤ&ドライブチェン	1	1	1
5 87508-MJJ-D31	ラベル,チェンアシ ヤスター	1	1	1
6 87541-KYJ-940	ラベル,オイルキャパシティー	1	1	1
7 87560-MY1-701	マーク,ドライブ コーション	1	1	1

F-50マーク
KOA1F8000
見出部品番号部品名使用回数運用号機CBF250タイフ
番号	N	NA	NA
	J	J	K	初号機	終号機
1 86101-KOA-E10ZA マーク,ホンダ(55MM)*TYPE1*......	1	1	1
2 86201-KOA-E10ZB マーク,Rウイング(90MM)*TYPE3*......	1	1	1
86201-KOA-E10ZD *TYPE1*......	1	1	1
86201-KOA-T30ZA *TYPE2*......	-	-	1
86201-KOA-T30ZB *TYPE1*......	-	-	1
3 86202-KOA-E10ZB マーク,L.ウイング(90MM)*TYPE3*......	1	1	1
86202-KOA-E10ZD *TYPE1*......	1	1	1
86202-KOA-T30ZA *TYPE2*......	-	-	1
86202-KOA-T30ZB *TYPE1*......	-	-	1
4 86611-K33-D10ZC マーク,ABS*TYPE1*......	-	1	1
86611-K33-D10ZE *TYPE4*......	-	1	1
5 86641-KOA-J00ZA マーク,シュラウド*TYPE1*......	2	2	2
86641-KOA-J30ZA *TYPE1*......	-	-	2

部品番号索引
部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出
04000		13417-K33-D00 47 6		14934-KT7-013 33 14		16081-KYJ-901 52 3		18000
		13421-KYJ-900 48 2		14935-KT7-013 33 14		16082-KYJ-901 52 4
04911-KOA-J00 45 3				14936-KT7-013 33 14		16169-MFR-671 52 5		18291-MEB-670 53 1
		14000		14937-KT7-013 33 14		16196-HP6-A01 52 6			18293-KYY-900 80 1
06000				14938-KT7-013 33 14		16211-KYJ-901 30 6
		14110-KZZ-D20 32 2		14939-KT7-013 33 14		16217-KYJ-900 30 7			18293-MCA-A20 87 2
06111-KYJ-902 53 1		14210-KYJ-900 32 3		14940-KT7-013 33 14		16400-KOA-E11 52 7		18310-KOA-E10 87 3
06112-K33-J00 54 1		14311-KYJ-900 47 7		14941-KT7-013 33 14		16422-KOA-E11 52 9		18320-KOA-E10 87 4
06410-KEA-750 77 1		14401-KYJ-901 35 1		14942-KT7-013 33 14		16430-KYJ-901 52 10		18345-MBT-610 87 5
06435-KSP-B02 76 1		14430-K33-D00 32 4		14943-KT7-013 33 14		16432-HP5-601 52 11		18355-KOA-E10 87 6
06451-961-405 76 2		14440-K33-D00 32 5		14944-KT7-013 34 14		16433-HN8-A61 52 12		18356-KOA-E10 87 7
06451-GE2-405 70 1		14451-KYJ-900 32 6		14945-KT7-013 34 14		16435-HN8-A61 52 13		18373-K33-D00 87 8
06455-K94-T01 70 2		14510-K33-D00 35 2		14946-KT7-013 34 14		16450-MFE-641 52 14		18392-KYJ-901 53 1
		14517-KYJ-900 35 3		14947-KT7-013 34 14		16472-KOA-E11 52 20			18421-K75-A50 87 10
11000		14520-K33-D01 35 4		14948-KT7-013 34 14		16472-MCW-000 52 15		18422-KAF-700 87 11
		14546-KYJ-900 35 5		14949-KT7-013 34 14		16473-P7A-D04 52 16		18601-KFA-741 29 4
11100-K33-D00 45 1		14560-KGH-900 35 6		14950-KT7-013 34 14		16700-K94-T01 79 1		18612-KYJ-900 29 5
11107-KYJ-900 45 2			53 1	14951-KT7-013 34 14		16707-K94-T01 79 2		18651-KOA-E10 85 3
11152-KS4-003 77 2		14611-KYJ-900 35 7		14952-KT7-013 34 14				18652-KOA-E10 85 4
11300-K33-D02 37 1		14711-KYJ-900 32 7		14953-KT7-013 34 14
11341-KYJ-900 41 1		14721-KYJ-900 32 8		14954-KT7-013 34 14		17000
11360-KOA-E10 41 2		14751-K33-D01 32 9		14955-KT7-013 34 14
11394-KYJ-900 37 2	54 1	14761-K33-D01 32 10		14956-KT7-013 34 14		17210-K94-T00 84 2		19000
		14771-MFL-000 32 11		14957-KT7-013 34 14		17214-K94-T00 84 3			23212-KYJ-900 49 2
11395-KYJ-900 41 3	54 1	14775-KYJ-900 32 12		14958-KT7-013 34 14		17215-KOA-E10 84 4		19010-KOA-E11 102 1
		14781-ML0-720 32 13		14959-KT7-013 34 14		17225-K94-T00 84 5		19015-KOA-E11 102 2
		14901-KT7-013 32 14		14960-KT7-013 34 14		17230-KOA-E10 84 6		19016-KEA-003 102 3
12000		14902-KT7-013 32 14		14961-KT7-013 34 14		17235-MKH-D00 84 10		19020-KVZ-631 102 4
		14903-KT7-013 32 14		14962-KT7-013 34 14		17236-KVB-900 84 7		19030-KOA-E11 102 5
12010-K33-T50 30 1		14904-KT7-013 32 14		14963-KT7-013 34 14		17253-KOA-E10 84 8		19035-K94-T01 102 6
12100-KYJ-900 36 1		14905-KT7-013 32 14		14964-KT7-013 34 14		17310-K98-E01 86 1		19037-GEE-710 102 7
12191-KYJ-900 36 2		14906-KT7-013 32 14		14965-KT7-013 34 14		17311-K35-V00 86 2		19046-PAA-A00 102 8
	53 1	14907-KT7-013 32 14		14966-KT7-013 34 14		17316-611-000 85 1		19062-KOA-E10 102 9
12204-KYJ-305 30 2		14908-KT7-013 32 14		14967-KT7-013 34 14		17370-419-700 84 11		19067-KOA-E10 102 10
12205-KYJ-305 30 3		14909-KT7-013 32 14		14968-KT7-013 34 14		17371-KOA-E10 84 12		19104-KOA-E10 102 11
12207-KYJ-900 30 4		14910-KT7-013 32 14		14969-KT7-013 34 14		17413-K98-E00 86 3		19105-K94-T00 102 12
12209-ML0-722 32 1		14911-KT7-013 32 14				17414-K98-E00 86 4		19106-K94-T00 102 13
12251-KYJ-901 30 5		14912-KT7-013 32 14		15000		17415-KOA-E10 86 5		19107-K94-T00 102 14
	53 1	14913-KT7-013 32 14				17416-K98-E00 86 6		19110-K94-T00 102 15
12300-KYJ-900 29 1		14914-KT7-013 32 14		15100-KYJ-900 44 1		17417-K98-E00 86 7		19120-KYJ-900 37 10
12341-MAT-750 29 2		14915-KT7-013 33 14		15119-KYJ-901 44 2		17500-KOA-E10 79 3		19125-KOA-E10 102 16
12391-KYJ-901 29 3		14916-KT7-013 33 14			54 1	17506-K94-T00 79 4		19127-KOA-E10 102 17
	53 1	14917-KT7-013 33 14		15130-KYJ-900 44 3		17507-KZZ-900 79 5		19150-KOA-E10 85 5
		14918-KT7-013 33 14		15220-KYJ-900 44 4		17525-K94-T00 79 6		19215-KGH-900 37 11
		14919-KT7-013 33 14		15326-KT7-000 37 3		17526-K94-T00 79 7		19217-P72-013 37 12
		14920-KT7-013 33 14		15410-KYJ-902 37 4		17527-KOA-E10 79 8		19220-KYJ-900 37 13
13000		14921-KT7-013 33 14		15411-KYJ-900 37 5		17528-MCE-750 107 1		19226-KYJ-901 37 14
		14922-KT7-013 33 14		15412-KYJ-901 37 6		17534-K94-T00 79 9			24212-KZZ-900 51 2
		14923-KT7-013 33 14			54 1	17538-KZZ-900 79 10		54 1	24213-KZZ-900 51 3
		14924-KT7-013 33 14		15413-MC8-000 37 7		17545-K94-T00 79 11		19241-KZZ-D20 37 15
		14925-KT7-013 33 14		15414-KFO-000 37 8		17561-K98-E00 79 12		19300-KGF-911 30 8
		14926-KT7-013 33 14		15421-KYJ-900 45 5		17572-GHB-613 79 13		19321-KYJ-900 30 9
		14927-KT7-013 33 14		15611-KA4-710 37 9		17573-KPN-A71 79 14		19504-K94-T00 102 18
		14928-KT7-013 33 14		15772-MN1-670 84 1		17620-MJE-D02 79 15		19505-KS6-700 102 19
		14929-KT7-013 33 14				17621-MGP-D61 79 16		19517-ML7-691 102 20
		14930-KT7-013 33 14		16000		17650-KOA-E11 79 17			24651-KRM-840 51 10
		14931-KT7-013 33 14				17724-102-700 85 2		24652-KRM-840 51 11
		14932-KT7-013 33 14		16060-KOA-E11 52 1		17910-KOA-E11 58 1			24710-KOA-E10 88 1
		14933-KT7-013 33 14		16080-KPH-701 52 2		17920-KOA-E11 58 2		24720-KOA-E10 88 2
		14934-KT7-013 33 14						24724-MBW-D21 88 3

2019.04.10 J

部品番号索引
部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号
24781-KR3-770 88 4		33650-K94-T01 96 8	38514-K94-T10 71 1	43312-K0A-E10 74 5		45156-K94-T00 59 4		50530-K98-E00 91 2
		33701-K0A-E11 97 1	38515-K94-T10 60 2	43314-K0A-E11 74 6		45156-K94-T10 60 6		50542-KPM-000 91 3
28000		33706-KAN-960 82 1	38516-K94-T10 74 1	43352-568-003 70 3		45157-K94-T10 60 7		50600-K94-T00 89 2
		33714-KL3-620 99 6	38520-K94-T11 71 2		76 8	45203-MCC-006 76 14		50602-K0A-J30 90 30
28110-K33-D00 40 1		33720-K94-T01 97 2	38770-K0A-J01 99 9	43353-461-771 70 4		45223-MGC-003 71 11		50603-K94-T00 89 3
28125-KYJ-901 40 2		33741-KWN-901 95 2	38771-K94-T00 99 10		76 9	45225-K94-T00 71 12		50603-KB4-000 89 4
28130-KYJ-900 40 3				43503-MR7-006 73 3		45226-K94-T00 71 13		50612-K94-T00 89 5
28132-MK5-000 40 4		35000	39000		74 7	45250-K94-T01 70 8		50612-MM5-000 89 6
28333-300-000 89 1				43504-MB2-006 73 4		45251-K94-T01 71 14		50617-445-840 89 7
		35010-K0A-E10 64 1	39214-HAC-000 99 21		74 8	45504-410-003 59 5		50617-MCJ-750 89 7
30000		35100-K94-T01 64 2	39960-K26-C11 62 2	43510-K45-N01 73 5			60 8	50619-K0A-E10 89 8
		35101-K94-T01 64 3	39961-K94-T10 62 3		74 9	45510-K26-921 59 6		50619-MM5-000 89 9
30510-K0A-E11 100 1		35111-MJE-A02 64 5		43511-KVS-F31 73 6			60 9	50642-MM5-000 89 10
30700-MGZ-J01 100 2		35113-MJE-D00 64 4	40000		74 10	45512-MA6-006 59 7		50644-445-840 89 11
		35130-K94-T01 58 4		43512-K94-T01 73 7			60 10	50644-MCJ-750 89 11
31000		35152-KRY-970 58 5	40510-K98-E00 92 1		74 11	45513-HA2-701 59 8		50660-MEL-000 90 31
		35160-KVS-751 100 5	40530-KYJ-902 93 26	43513-KBP-881 73 8			60 11	50661-MJE-D00 89 12
31110-K33-D01 42 1		35200-K98-E01 58 6	40540-KYJ-902 92 2		74 12	45517-166-006 59 9		50665-MEL-000 90 32
31120-KYJ-901 42 2		35330-KYJ-901 58 7	40543-K94-T00 92 4	43514-KS6-701 73 9			60 12	50700-K94-T00 89 13
31200-KYJ-902 43 1		35340-MGS-D31 59 1	40545-KYJ-902 92 3		74 13	45517-KCW-870 58 8		50715-K0A-E10 89 14
31201-MEW-921 43 2			40546-K94-T00 92 5	43516-MR5-000 85 8		45520-GE2-006 59 10		50716-K0A-E10 89 15
31202-MEW-921 43 3		35350-K94-T01 88 5	40546-K94-T00 92 5	43520-MJ6-315 73 10			60 13	50718-MN8-000 89 16
31203-MEW-921 43 4		35350-K94-T11 88 5			74 14	45520-GW0-911 73 12		50720-K94-T00 89 17
31204-MEW-921 43 5		35357-HPO-A00 88 6					74 16	50725-K94-T00 89 18
31205-HP5-601 43 6		35451-KVZ-630 85 6	41200-K0A-E10 77 4		74 15	45521-GW0-911 73 13		50730-K94-T00 89 19
31206-MEW-921 43 7		35600-425-023 45 6					74 17
31207-HP5-601 43 8		35700-K93-N01 91 1	42000	44000		45521-K21-901 59 11		51000
31208-MEW-921 43 9		35850-K94-T01 98 3					60 14
31209-MEW-921 43 10		35856-K56-N00 98 4	42301-K0A-E10 77 5	44301-K94-T00 71 4		45530-471-831 59 12		51400-K0A-A01 68 1
31210-MEW-921 43 11			42312-KYJ-900 77 6	44311-KYJ-900 71 5			60 15	51400-K0A-E11 68 1
31500-KZZ-J21 98 1		36000	42313-KYJ-900 77 7	44515-K94-T10 71 6				51400-K0A-J31 68 1
31600-KZZ-J01 99 1			42515-K64-N10 77 8	44620-K94-T00 71 7		46000		51401-K0A-E11 68 2
31730-MAS-601 99 2		36162-KPN-A71 86 8	42615-K94-T00ZC 77 9	44650-K94-T00ZB 71 8				51401-K94-T01 68 2
31916-MEH-003 30 10		36450-KVZ-631 85 7	42615-K94-T00ZD 77 9	44650-K94-T10ZC 71 8		46182-MEL-D21 73 14		51402-K94-T01 68 3
		36532-K0A-E11 87 12	42620-K94-T00 77 10	44650-K94-T10ZD 71 8			74 18	51403-K94-T01 68 4
32000			42625-MC4-000 77 11	44711-K94-T01 71 9		46392-TFO-003 63 3		51403-KF0-003 68 5
		37000	42650-K94-T00ZB 77 12	44721-MGH-H21 71 10		46500-K94-T00 88 7		51408-MZO-003 68 6
32100-KOA-J00 99 3			42650-K94-T10ZC 77 12		77 16	46504-KV6-702 73 15		51410-K94-T41 68 7
32100-KOA-J10 99 3		37100-KOA-J02 56 1	42650-K94-T10ZD 77 12	44722-MGH-H21 71 10			74 19	51410-K98-E01 68 7
32101-KOA-E10 100 3		37100-KOA-J12 56 1	42711-K94-T01 77 13		77 16	46511-KZ4-J00 88 8		51412-K94-T01 68 8
32105-KOA-E10 62 1		37110-KOA-E12 56 2	42711-K94-T02 77 13					51412-MB4-003 68 9
32109-KOA-E10 100 4		37110-KOA-J02 56 2	42753-KWF-901 71 3		77 16	50000		51414-MFJ-A51 68 10
32111-K94-T00 55 1		37120-K94-T01 56 3		45000				51415-MFJ-A51 68 11
32116-K94-T00 96 1		37130-KOA-J01 56 4				50100-KOA-A00ZA 101 1		51419-K94-T01 68 12
32410-KOA-E10 98 2		37130-KOA-J11 56 4	43000			50100-KOA-E10ZA 101 1		51423-K94-T01 68 13
32605-GEV-761 99 22		37205-K94-T01 56 5		45103-MR7-006 70 5		50185-K98-J00 86 9		51425-K94-T01 68 14
32606-GEV-761 99 5		37215-KZZ-900 56 6	43108-KSP-B51 76 3	45106-MJP-G51 70 6		50245-KOA-E10 62 4		51425-K94-T11 68 14
		37700-KOA-E11 45 7	43112-KZZ-901 76 4	45107-K94-T01 70 7		50246-KOA-E10 62 5		51426-K94-T01 68 15
33000		37800-K94-T01 79 18	43150-K94-T01 76 5	45107-MA6-006 76 10		50249-K26-C10 62 6		51430-K94-T01 68 16
		37870-KRJ-901 30 11	43150-K94-T11 76 5	45111-MAJ-G41 76 11		50295-KOA-E10 101 2		51447-KA4-711 68 17
33100-K94-T02 55 2			43156-K94-T00 73 1	45125-KOA-E11 60 3		50324-425-010 85 9		51450-K94-T01 68 18
33181-MBB-000 80 2		38000	43156-K94-T10 74 2	45126-KOA-A01 59 2		50351-KOA-E10ZA 101 3		51456-K94-T01 68 19
			43159-K94-T10 74 3	45126-K94-T11 60 4		50352-GS6-000 83 3		51490-MKA-D81 68 20
33400-KZZ-J01 96 2		38110-K94-T01 99 7	43190-K94-T01 76 6	45131-KOA-E10 63 1			101 4
33411-K15-920 96 3		38112-K4I-NOO 99 8	43190-K94-T11 76 6	45132-166-016 76 12		50361-KOA-E10ZA 101 5		51500-KOA-E11 69 21
33412-K15-920 96 4		38235-SNA-A01 106 1	43215-KGH-901 76 7	45132-KOA-E10 63 2		50385-K94-T00 98 5		51500-KOA-J31 69 21
33450-K98-E01 96 5		38301-KZZ-J01 100 6	43251-K94-T01 77 15	45133-MA3-006 76 13		50386-K94-T00 98 6		51501-KOA-E11 69 22
33452-K15-920 96 6		38501-KVZ-631 100 7	43310-KOA-A01 73 2	45155-K94-T00 59 3		50387-K94-T00 98 7		51501-K94-T01 69 22
33600-K94-T01 96 7		38510-K98-E01 77 3	43310-KOA-E11 74 4	45155-K94-T10 60 5		50530-KOA-J30 91 2		51502-K94-T01 69 23
51525-K94-T01 69 24		61304-415-000 82 2	77239-K0A-E11 82 11	87501-K0A-J01 107 3	90101-KY6-008 56 8	90165-K0A-E10 88 10
52000		61321-K94-T00ZB 104 1	77300-K0A-E10ZA 82 12	87505-K98-J00 107 4	90102-K94-T00 71 15	90191-KYJ-900 65 25
		61321-K94-T00ZD 104 1	80000	87508-MJJ-D31 107 5	90103-K94-T00 66 5	90201-KPR-901 102 25
52101-K94-T00 92 6		61331-K94-T00 104 2		87516-KS7-832 94 2	90104-K94-T00 81 24	90201-KYJ-900 39 14
52105-K94-T00 92 7		61332-K94-T00 104 3	80101-165-000 67 4	87541-KYJ-940 107 6	90104-KZZ-900 55 6	90204-KYJ-900 48 3
52106-K94-T00 92 8		61340-K94-T00 104 4		87560-MY1-701 107 7	90104-MJE-D40 57 4	90235-KYJ-900 47 9
52161-K94-T00 101 6		61351-K94-T00 104 5	80108-K45-N40 98 8	88000	90104-MJP-G51 70 10	90301-KWN-901 95 15
52170-K94-T01 92 9		61352-K94-T00 104 6	80111-K94-T00 95 3		90105-KGH-900 78 17	90301-KYJ-900 88 11
52171-MAN-620 92 10		61361-K94-T00 59 14	80112-K94-T00 95 4	88130-MJE-D40 57 1	90106-K26-900 92 12	90302-425-830 66 6
52200-K98-E00 92 11			80121-K94-T00 95 5	88210-MJE-D40 57 2	90106-K94-T00 89 20	90302-SA4-003 95 16
52400-KOA-J01 94 1		61410-K94-T10 62 9	80131-KOA-E10 95 6	88220-MJE-D40 57 3	90106-MAV-000 92 13	90304-KGH-901 78 20
52400-KOA-J31 94 1			80141-K94-T00 95 7		90107-MBG-000 64 13		91 6
52482-K94-T01 69 25		64000	80150-KOA-E10 95 8	89000	90107-MJP-G50 92 14		94 5
53000		64110-K94-T00 56 7	80152-KOA-E10 95 9		90108-KPP-B60 91 4	90304-KPG-901 64 15
		64311-KOA-E10 105 3	81000	89012-KZL-930 106 2	90109-MR7-000 69 26	90304-KPH-700 87 15
53100-KOA-E10ZA 64 6		64321-KOA-E10 105 4		89202-KVO-000 106 3	90110-MGP-D60 79 20	90304-MCF-000 64 16
53104-KYJ-900 64 7		64410-KOA-E10 80 4	81257-K26-B00 79 19	89211-KMW-601 106 4	90111-162-000 98 10	90305-GGZ-J01 92 15
53104-MGZ-J00 64 21		64413-KOA-E10 80 5		89211-KMW-640 106 5	90113-438-000 58 16	90305-GK8-000 98 12
53106-KR3-770 64 22		64421-KOA-E10 80 6	83000	89214-KGH-900 106 6	90113-KTA-920 87 13	90305-K64-N00 71 17
53107-MY1-000 65 23		64423-KOA-E10 80 7		89215-KSS-C00 106 7	90114-KGH-900 59 16	90306-KCJ-951 78 21
53108-KR3-770 65 24		64435-KOA-E10ZD 80 9	83511-KOA-E10 83 4	89215-KWK-900 106 8	60 19	90310-MJE-D40 57 5
53131-K94-T00ZB 64 8		64435-KOA-E10ZE 80 9	83512-KOA-E10 83 5	89219-KGH-900 106 9	90114-KPH-700 62 12	90311-MT3-000 98 13
53132-K94-T00ZB 64 9		64435-KOA-E10ZG 80 9	83515-KPH-700 95 10		83 12	90315-MFL-003 103 26
53136-K94-T00 64 10		64435-KOA-T30ZA 80 9	83531-KOA-E10ZA 83 6	90000	90114-KYJ-900 101 7	90321-315-670 58 17
53140-KYJ-900 58 9		64435-KOA-T30ZB 80 9	83531-KOA-E10ZB 83 6		90115-K87-A00 87 14	90401-KCY-670 42 4
53166-KYJ-900 58 10		64442-KOA-E10 80 11	83541-KOA-E10ZA 83 7	90002-KGH-900 29 6	90115-KPP-B60 105 6	90404-KVK-900 39 15
53172-402-700 58 11		64445-KOA-E10ZD 80 12	83541-KOA-E10ZB 83 7	90003-KVS-900 51 12	90116-MV9-000 89 21	90404-KYJ-902 39 16
53172-KYJ-900 58 12		64445-KOA-E10ZE 80 12	83550-KOA-E10ZA 83 8	90003-KWS-900 51 12	90116-088-931 69 27	90405-KYJ-900 49 23
53175-K26-901 59 13		64445-KOA-E10ZG 80 12	83551-300-000 83 9	90003-KWN-900 95 11	90116-KOA-E11 81 25	90406-KYJ-900 50 24
	60 16	64445-KOA-T30ZA 80 12	83551-376-000 105 5	90005-K56-N00 35 8	95 21	90407-KYJ-900 50 25
53178-MAH-000 58 13		64445-KOA-T30ZB 80 12		90010-KYJ-900 37 19	90116-KVB-900 102 23	90408-KYJ-900 50 26
53192-203-000 58 14		64450-KOA-J00ZA 80 13	84000	90010-MLO-720 88 9	90117-KZZ-JBO 71 16	90410-GCC-000 30 16
53213-MB4-771 66 1		64450-KOA-J30ZA 80 13		90011-KYJ-900 30 12	78 18	90418-KYJ-900 30 17
53214-371-010 66 2		64460-KOA-J00ZA 80 15	84706-163-670 67 5	35 9	90118-MEL-000 67 6	53 1
53219-K94-T00 66 3		64460-KOA-J30ZA 80 15		90012-KYJ-900 37 20	105 7	90423-KWG-900 37 23
53220-KYJ-900 66 4		64471-KOA-E10 80 17		41 4	90118-MEW-920 101 8	90433-MEY-670 48 4
53230-K94-T00 64 11		64481-KOA-E10 81 18	86000	90013-GHB-660 58 15	90120-KCR-003 102 24	90434-KPS-900 39 17
53232-K94-T00 64 12		64535-K26-C11 62 10		59 15	90123-K94-T00 70 11		47 10
		64551-KOA-E10 81 19	86101-KOA-E10ZA 108 1	60 18	90130-KYJ-900 81 26	90435-HB3-000 51 14
57000		64561-KOA-E10 81 20	86150-GFC-901 81 23	90013-KYJ-900 37 21	90131-K64-N10 78 19	90439-MBO-000 62 13
			86150-GFC-902 81 23	41 5	90131-KWN-900 89 22	90443-KRO-000 45 12
57110-KOA-E11 62 7		75000	86201-KOA-E10ZB 108 2	90014-KYJ-900 45 8	90132-K33-D00 98 11	54 1
			86201-KOA-E10ZD 108 2	90015-KYJ-900 37 22	90132-KPP-TOO 95 12	90451-KYJ-900 50 27
61000		75581-MGP-D60 82 3	86201-KOA-E10ZD 108 2	90016-KYJ-900 45 9	90134-K33-D00 81 27	90452-KYJ-900 50 28
			86201-KOA-T30ZA 108 2	90017-KYJ-900 30 13	90134-KPP-TOO 56 9	90453-KYJ-900 50 29
61000-K94-T10ZA 67 1		77000	86202-KOA-E10ZB 108 2	90018-KYJ-900 29 7	81 28	90454-KPS-900 50 30
61000-K94-T10ZB 67 1			86202-KOA-E10ZB 108 3	90019-KYJ-900 30 14	95 14	90454-KYJ-900 50 31
61100-K94-T00ZA 67 2		77100-KOA-E10ZA 82 4	86202-KOA-E10ZD 108 3	90022-KYJ-900 35 10	104 7	90454-MC7-000 30 18
61100-K94-T00ZB 67 2		77205-K45-NOO 82 5	86202-KOA-E10ZD 108 3	90022-MG8-000 51 13	74 20	53 1
61102-K94-T10 67 3		77205-KPP-TOO 82 6	86611-K33-D1OZC 108 4	90023-KYJ-900 42 3	74 20	90455-KYJ-900 50 32
61102-KTY-D30 62 8		77206-KPK-9OO 82 7	86611-K33-D1OZC 108 4	90032-K33-D00 45 10	74 20	90457-KRM-840 51 15
	102 21	77208-KW7-900 62 11	86641-KOA-J00ZA 108 5	90050-KYJ-902 39 13	73 17	90463-ML7-000 37 24
61103-357-000 55 3		77209-KAG-900 97 3	86641-KOA-J3OZA 108 5	90061-KYJ-900 45 11	90145-MS9-612 60 20	54 1
61103-KRY-900 105 1		77211-KYA-BOO 55 5	86641-KOA-J3OZA 108 5	90071-MBO-000 43 12	74 21	90501-K94-TOO 92 16
61104-KZZ-900 55 4		77215-KW7-900 82 8	87000	90084-O41-000 49 22	90147-KVB-900 91 5	90502-K64-NOO 92 17
61105-KRY-900 80 3		77220-K94-TOI 82 9	87125-GBO-900 107 2	90084-KPP-860 41 6	90153-KYJ-900 94 4	90502-K94-TOO 90 24
	105 2	77236-K94-TOO 82 10		90087-KPP-860 41 7	90160-K94-TOO 64 14	90503-K94-TOO 90 25
			87125-GBO-900 107 2	90101-K94-TOO 94 3	90161-K94-TOO 89 23	90506-425-000 95 22

2019.04.10 J

部品番号索引
部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号
90506-425-830	66 7	91105-KSP-910 30 19	93892-05012-18 52 19	94520-37000 50 38		96220-30085 51 18
90514-K33-D00	81 29	91202-KTW-901 38 29	93892-05020-07 58 19			96600-06012-08 104 8
90535-K26-900	64 17	91203-KSP-911 45 14	93893-04012-17 59 21	95000		96600-06016-00 42 5
90543-MV9-670	29 8	91204-KK0-003 38 28		60 24		96600-06020-08 73 25
	53 1	91205-965-003 92 19		73 20	95002-02070 86 12		75 31
90544-283-000	69 28	91207-KYJ-901 50 37		74 24	95002-02080 79 22		96600-06025-08 82 14
90545-300-000	59 18	91212-422-006 73 19	93903-24280 83 14		86 13	96600-06035-00 42 6
	60 21		93903-24480 95 19		95002-02100 103 28	96600-06040-08 79 24
	73 18	91213-MB2-006 92 20		97 4	95002-02120 86 14	96600-08020-10 42 7
	74 22	91251-MKA-D81 69 29	93903-25220 83 15		103 29	96600-08028-08 64 20
90559-K94-T00	78 22	91252-MC7-003 72 21	93903-25480 84 14		95002-41000-08 79 25
90601-KAF-003	88 12	91253-443-761 78 27	93903-35280 55 8		95002-41200-08 84 15	98000
90601-KYJ-900	50 33		93913-25380 56 11		95002-80000 84 16
90602-KYJ-900	50 34	91258-MEE-D01 69 30			95003-23004-31 84 17	98200-40750 99 17
90646-657-000	84 13	91283-ML7-003 92 21	94000		95015-54000 73 23	98200-41000 99 18
90651-K14-A31	81 30	91301-KYJ-901 38 30				98200-42000 99 19
90651-MA5-671	59 19		94001-06080-0S 88 13		95701-06010-07 85 11	98200-43000 99 20
	60 22		94002-06000-0S 98 16		95701-06010-08 62 15
90659-734-K51	86 10		94002-08000-0S 58 20		101 11
90661-KVK-B11	63 4	91301-P7A-004 52 17		73 21	95701-06012-07 62 16
90666-K59-A11	81 31	91302-KYJ-901 38 31		75 25	86 15
90677-KAN-T00	55 7		92 22	95701-06014-00 35 12
	56 10	91303-377-000 41 8	94021-06070-0S 59 22	95701-06018-00 46 19
	81 32		61 25	95701-06018-07 99 14
	95 17	91306-MG3-000 35 11	94031-08000 58 21	93 23	95701-06020-00 99 15
	98 14		93 23	95701-06022-07 62 17
	105 8	91307-035-000 38 32		95701-06022-08 62 18
90690-GHB-651	101 9		94050-06000 58 22	95701-06025-08 43 16
90690-GHB-661	98 15	91309-425-003 43 13		61 26	95701-06025-08 100 8
90690-MCA-003	78 23		79 21	95701-06045-00 44 8
90690-MEF-800	58 18	91320-MBO-000 43 14		95701-06120-00 30 22
	71 18	91322-PTO-004 38 33	97 5	95701-08038-02 87 18
90690-MGS-D81	71 19		94050-06080 62 14		95701-08050-00 87 19
90702-KFM-900	38 25	91351-K64-NOO 78 29	94050-08000 87 16		95701-10022-08 101 12
	44 5	91356-KWV-000 41 9	94050-10000 101 10		95801-08050-00 87 20
90741-KFB-000	48 5		94102-08000 90 27		95801-10130-08 101 13
90742-KYJ-900	47 11	91456-371-770 64 19	94102-08800 90 27		95801-10150-08 101 14
90899-422-610	83 13	91509-KWA-940 95 18	94103-04700 95 20
		91534-SWA-003 99 11	94103-05700 56 12
		91535-TAO-003 99 12	94103-06000 97 6		96000
		91565-SEL-003 99 13	94103-08000 87 17
91000			94109-12000 45 16		96001-06012-00 82 13
91003-KYJ-901	50 35			54 1	99 16
91005-KYJ-901	50 36	92000			96001-06012-07 61 27
91007-K33-D03	40 5		94111-06000 98 17		75 28
91008-K33-D02	48 6	92501-06040-0A 90 33	94201-16151 90 28		75 24
91009-KYJ-901	38 26	92501-08010-0A 90 26	94201-20151 73 22		75 29
91012-KYJ-901	39 18	92900-08022-3E 30 20		75 26	96001-06014-07 59 24
91015-K18-005	66 8	92915-10025-0E 78 30	94301-08140 30 19		61 28
91015-MCA-003	51 16		94301-10160 29 9
91016-K18-005	66 9	93000	94301-12160 30 21		96001-06020-00 100 9
91028-MGS-D21	45 13			36 3	96001-06025-07 61 29
91051-K35-VO2	78 24	93404-06025-07 85 10		38 34	75 30
91051-K35-VO3	78 24		44 7	44 7	96001-06065-00 79 23
91051-K53-D01	78 25	93411-05025-00 96 9		46 17	96100-60010-00 39 19
91051-KVS-FO1	72 20	93500-04035-OG 84 9	94302-08140 38 35		96100-60013-00 38 36
91052-K53-D01	78 26	93500-05010-1H 52 18		41 10	96100-62020-10 93 25
91053-719-005	38 27	93600-04012-1G 59 20		46 18	96100-63040-00 50 40
91059-KY2-711	64 18		94510-14000 51 17		96140-62030-00 50 41
91071-MJO-003	92 18	93892-05012-08 43 15	94520-35000 93 24		96211-08000 90 29

部品名	頁見出	部品名	頁見出	部品名	頁見出	部品名	頁見出
[ア]		ガスケット, ウオーターボンプカバー......	37 1454 1	カバー・R.Rサイド......	83 6	キー、クットラフ4MM......	48 5
アーム.L.ステップ......	89 10	ガスケット, エキゾーストバイプ......	53 1	カバー・COMP., ウオーターボンプ......	37 13	キー、シートロック......	82 11
アーム.L.ビリオンステップ......	89 19	ガスケット, オイルフィルターカバー......	53 1	カバー・COMP.L.リヤー......	41 2	キー、トップ......	56 5
アーム.L.メインステップ......	90 32	ガスケット, オイルフィルターカバー......	87 1	カムノシャフトCOMP., インレット......	32 2	キーセット......	64 1
アーム.R.ステップ......	89 6	ガスケット, オイルボンプ......	37 6	カムノシャフトCOMP., エキゾースト......	32 3	キーコップ......	64 5
アーム.R.ビリオンステップ......	89 17	ガスケット, オイルボンプ......	54 1	カラー......	55 4	キャツプ......30MM......	41 7
アーム.R.メインステップ......	90 31	ガスケット, ジリンダーヘッド......	44 2	カラー......	79 10	キャツプ, エアーインジェクションソレノイド......	85 6
アームCOMP., インテーキバルブロッカー......	32 4	ガスケット, シリンダーヘッド......	54 1	カラー......20X23X10.5......	49 5	キャツプ, オイルフィラー......	37 9
アームCOMP., エキゾーストババルブロッカー......	32 5	ガスケット, シリンダーヘッド......	36 2	カラー......22X25X11......	49 8	キャツプ, クロスパイプ......	101 6
アームCOMP., ギャーチエンジ......	88 1	ガスケット, シリンダーヘッド......	53 1	カラー......25X28X10......	49 11	キャツプ, スウイングアームエンド......	92 5
アウターCOMP., クラッチ......	39 20	ガスケット, テンショナーリフター......	30 5	カラー......6.2X5......	62 6	キャツプ, ステアリングナット......	64 12
アウターCOMP., スターティングクラッチ......	40 2	ガスケット, ファーエルホンプ......	53 1	カラー......6.3X13......	85 9	キャツプ, ソケットボルト......	64 19
アクスル, フロントホイール......	71 4	ガスケット, L.クランクケースカバー......	35 6	カラー......ウインカー......	96 3	キャツプ, ダミー......	99 5
アクスル, リヤーホイール......	77 5	ガスケット, R.クランクケースカバー......	53 1	カラー......オイルパス18MM......	37 3	キャツプ, ブリーダー......	70 4
アジヤスターCOMP., チエン......	92 4	ガスケット, カネージルホンプ......	79 13	カラー......ステップロア......	90 30	キャツプ, マスターシリンダー......	22
[イ]		ガスケット, カネージルホンプ......	41 3	カラー......スプライン23MM......	49 18	キャツプ, マスターシリンダー......	70 4
インジエクターASSY., フューエル......	52 14	ガスケット, R.クランクケースカバー......	54 1	カラー......スプライン25X10......	49 13	キャツプ, マスターシリンダー......	76 9
インシュレーター......	43 9	ガスケット, カネージルホンプ......	37 2	カラー......スプリング......	68 3	キャツプ, マスターシリンダー......	59 8
インシュレーター, スロワトルボディー......	30 6	ガスケット, カネージルホンプ......	54 1	カラー......タンクセット......	79 5	キャツプ, マスターシリンダー......	60 11
インベラー, ウオーターボンプ......	37 11	ガスケット, カネージルホンプ......	53 1	カラー......テールライトマウンティング......	67 5	キャツプ, ラーダー......	73 8
[ウ]		カバー......	29 3	カラー......テンショナー......	81 22	キャツプ, A.C.ジェネレーター......	74 12
ウインカーASSY., L.フロント......	96 5	カウル.L.アンダー......	53 1	カラー......フロントアクスルディスタンス......	82 1	キャツプ ASSY., ノイズサブレッサー......	41 6
ウインカーASSY., L.リヤー......	96 8	カウル.L.フロント......	105 4	カラー......フロントディスク......	35 3	キャツプ ASSY., リザープタンク......	100 2
ウインカーASSY., R.フロント......	96 2	カウル.R.アンダー......	104 3	カラー......フロントホイール......	71 7	キャツプ COMP., フューエルフィラー......	102 12
ウインカーASSY., R.リヤー......	96 7	カウル.R.フロント......	105 3	カラー......ホンセセティング......	71 12	キャツプ COMP., ラジエター......	79 15
ウエイト, ステアリングハンドル......	64 21	カウルセツ, リヤーセンター......	83 8	カラー......マフラマウケティング......	71 5	キャツプ, コンスタCOMP..	102 7
ウエイト, パランス......	71 10	カウルセツ, リヤーセンター......	49 3	カラー......ラジエスタマウンティング......	99 8	キャツプ, ラーダー......	86 1
ウエイトB, ステアリングハンドル......	64 7	カウルセツ, リヤーセンター......	73 6	カラー......リヤーフェンダー......	62 8	キャツプ, ラーダー......	76 5
[エ]		カウルコップ, オイル......	74 10	カラー......リヤーホイルディスタンス......	102 21	キャツプ, ラーダー......	70 8
エレメント, オイルフィルター......	37 4	カバー, オイルフィルター......	37 5	カラー......L.スイクイングアームピボット......	98 8	[ク]
エレメントCOMP., エアーケリーナー......	84 2	カバー, クラツスイツチ......	58 5	カラー......L.リヤーホイルサイド......	77 10	グリップ, L.ハンドル......	58 10
エレメントCOMP., エアーケリーナー......	84 2	カバー, サーモスタツト......	58 5	カラー......R.スイクイングアームピボット......	92 8	グリップ COMP., スワットル......	58 9
エレメントCOMP., エアーケリーナー......	84 2	カバー, ダスト......	88 3	カラー......R.リヤーホイルサイド......	92 7	グロメット, エアーケリーナーケース......	83 9
エレメントCOMP., エアーケリーナー......	84 2	カバー, バツテリー......	98 6	カラーA.フロントフェンダー......	77 6	グロメット, サイドカバー......	105 5
エレメントPLEM., キー......	64 4	カバー, ピリオンステップ......	89 15	カラーB.スプリング......	105 1	グロメット, リヤーラウル......	55 5
エレメントPLEM., プロダクション......	81 23	カバー, フェーベルタンク......	80 6	カラーB.スプリング......	69 23	グクション, フューエルタンクリーペポット......	79 4
[オ]		カバー, バツドライト......	104 1	カラーB.スプリング......	77 11	グクション, フェーベルタンクエターニー......	52 16
オイルシール 12X18X5......	38 28	カバー, メネーターラード......	56 7	[キ]		グクション, フェーベルタンクエターニー......	94 1
オイルシール 12X26X5......	38 29	カバー, ラードパルプ......	95 7	ギー, カウンターシャフトサード......	49 10	グクション, フェーベルタンクエターニー......	45 3
オイルシール 14X22X5......	45 14	カバー, ロックナツト......	29 5	ギー, カウンターシャフトシククスス......	49 19	グクション, フェーベルタンクエターニー......	45 1
オイルシール 22X31X5......	92 19	カバー, L.クランクケース......	57 1	ギー, カウンターシャフトセカンド......	49 7	グクション, フェーベルタンクエターニー......	47 1
オイルシール 22X36X5......	50 37	カバー, L.パントルバー......	58 11	ギー, カウンターシャフトファースト......	49 4	グクション, フェーベルタンクエターニー......	71 1
[カ]		カバー, サブASSY., エアーケリーナー......	84 5	ギー, カウンターシャフトオホース......	49 16	グクション, フェーベルタンクエターニー......	60 5
ガイド, インレツトパルプ......	30 2	カバー, セット, リヤーフェンダー......	95 8	ギー, カウンターシャフトニーグション......	49 12	グクション, フェーベルタンクエターニー......	59 4
ガイド, エキゾーストバルプ......	30 3	カバー, A.マフラ......	87 6	ギー, パランサードライブ......	40 3	グクション, フェーベルタンクエターニー......	60 6
ガイド, フェーベルタンクエターニー......	52 20	カバー, A.ABSモジユレター......	62 9	ギー, フライマリードライブ......	47 6	グクション, フェーベルタンクエターニー......	73 1
ガイド, A.カムチェン......	35 7	カバー, A.L.サイド......	83 5	ギー, メインシャットサード&フォース......	47 12	グクション, フェーベルタンクエターニー......	74 2
ガイド, A.クラッチアウター......	39 2	カバー, ASSY., シリンダーヘッド......	83 4	ギー, メインシャットシククスス......	49 9	グクション, チューブ......	74 1
ガイド, B.カムチェン......	35 5	カバー, ASSY., フェーベルタンクセンター......	80 4	ギー, メインシャットセカンド......	49 17	グクション, フェーベルタンクエターニー......	79 25
ガイド, B.クラッチアウター......	39 2	カバー, ASSY., L.フューエルタンク......	80 12	ギー, メインシャットオホース......	49 6	グクション, フェーベルタンクエターニー......	84 15
		カバー, ASSY., R.クラシクケース......	37 1	ギー, カスッY., パランサードリップン......	49 14	グクション, フェーベルタンクエターニー......	77 2
		カバー, ASSY., R.フューエルタンク......	80 9	ギー, コウドラフ25X18......	48 1	グクション, フェーベルタンクエターニー......	58 18
		カバー, B.マフラ......	87 7	ギー, コウドラフスタータードリップン......	44 3	グクション, フェーベルタンクエターニー......	71 18
		カバー, B.L.サイド......	83 7	ギー, ケウドラフ25X18......	40 1	グクション, フェーベルタンクエターニー......	102 20
					47 11	グクション, フェーベルタンクエターニー......	73 9

2019.04.10 J

部品名	頁見出	部品名	頁見出	部品名	頁見出	部品名	頁見出
ケラフ・マスロー・ソングロー・オイルボーナー	74 13	サスロー・ソングロー	96 1	スイチASSY, ニン・ネーニング&ロット	64 2	スリフロー・ソングロー・5X20	58 19
ケラフ・A. イフロー・ボーナー	102 19	サスロー・ソングロー, ハン・ジンコトロールニット	99 10	スイチASSY, サイド・スケンド	91 1	ステー, イフロー・ソングロー・ヤーマントユニット	62 5
ケリフ・エア・オーナー	16MM	サブロー・フロント	100 3	スイチASSY, スターダー・マツネチック	98 3	ステー, スピード・センサーハーネス	67 3
ケリフ・カフロー	99 11	サブロー・フロー, ヨ・Gセンサー	62 1	スイチASSY, ユートラル	45 6	ステー, ハーネス	55 1
	12	サブロー・フロー, リーチー	100 4	スイチASSY, フロントストック	59 1	ステー, ハーネス・クランパ	52 6
	13				60 1	ステー, フロントストレーネス	60 7
ケリフ・ケーブル	12MM	[シ]		スイチASSY, リーティストック	88 5	ステー, ヘッド・ライト	59 14
ケリフ・ケーブル	14MM	シヨイント, イン・エクター	52 9	スイチCOMP, フロントレバー	58 7		60 17
ケリフ・ケーブル	15MM	シヨイント, ドライプチエン	92 3	スウイングアームサブASSY, リーチー	92 11	ステー, リーツ・レーネス	74 3
ケリフ・ケーブル	20MM	シヨイント, プレーキロット	73 15	スクリーン, オイルフィルター	45 5	ステー, ワイヤー	52 5
ケリフ・サブタンクホース	85 2	シヨイント, プレーキロット	74 19	スクリーン, オール6X50	65 25	ステー, ABSモジュレーター	62 4
ケリフ・スイチカバー	88 12		79 12	スクリーン, スペシャル5X11	62 12	ステー, L. シュラウド	81 20
ケリフ・スナフフイツティング	81 31	シヨイント, フロー・エルチューブ	68 4	スクリーン, タッピング3X14	83 12	ステー, L. リーフエンダー	95 4
ケリフ・スライド	81 30	シヨイントCOMP, スブリング	39 4	スクリーン, タッピング3X16	56 8	ステー, R. シュラウド	81 19
ケリフ・チューブ	79 22	シート, ジャダースプリング	68 12	スクリーン, タッピング4X10	64 18	ステー, R. リーフエンダー	95 3
	84 16	シート, スツバ	68 5	スクリーン, タッピング4X16	83 14	ステータCOMP.	42 2
	86 12	シート, スブリング	32 12	スクリーン, タッピング5X12	95 19	ステー, COMP, フロントカウル	104 4
	13	シート, バルプスプリング	82 4	スクリーン, タッピング5X14	97 4	ステムサブASSY, スアリング	66 3
	14	シートCOMP, シングル	82 12	スクリーン, タッピング5X20	55 8	ストツバー, スズミングシート	68 6
	103 28	シートCOMP, ヒリオン	84 3	スクリーン, タッピング5X12	83 15	ストツバー, ターミナル	43 10
	29	シール, エアークリーナーケース	70 5	スクリーン, タッピング5X14	56 11	ストツバー-COMP, ギャーシフトドラム	51 7
ケリフ・ハーネス	86 10	シール, ジヨイント	69 29	スクリーン, タッピング5X20	84 14	スパナ10X14	106 5
ケリフ・ビストピン17MM	47 5	シール, ダスト	79 14	スクリーン, トルクス5X17	52 12	スパナ8X10	106 4
ケリフ・ブリーザーチューブ	85 1	シール, バルプスティム	32 1	スクリーン, トルクス5X8.7	52 4	スパナ、ヒシン	106 3
ケリフ・ブレーキバイブ	63 3	シール, プリーザー	79 16	スクリーン, パイザースペシャルセツティング	52 3	スピンド・ルCOMP, ギャーシフト	51 9
	4	シール, フロー・エルタスク	79 11	スクリーン, パン4X35	105 6	スプリング, オイルフィルターエレメント
ケリフ・B. ブリーザーチューブ	84 1	シール, メカカル	37 12	スクリーン, パン4X8.5	84 9	セツティング	37 8
		シールセット, ビストン	70 1	スクリーン, パン5X10	102 3	スプリング, カーボンブラシ	43 5
[ケ]			76 2		52 18	スプリング, ギャーシフトリターン	51 10
ケース・ドライブチェン	92 1	シールセット, フロントフォーク	68 20		81 24	スプリング, キックスタータストツバー	89 1
ケース・バツテリー	98 5	シールリング, イン・エクター	52 15	スクリーン, パン5X12	83 11	スプリング, クランチ	39 10
ケースASSY, アツバー	56 2	シール, ダスト	32 14	スクリーン, パン5X13.5	92 14	スプリング, クランチプレー	37 17
ケースASSY, アンター	56 3	シール, ダスト	33 14	スクリーン, パン5X14	95 18	スプリング, シャダー	39 11
ケースCOMP., エアークリーナー	84 6		34 14		56 9	スプリング, ストツブスイツチー	88 6
ケープル, スターケ&アース	98 2		37 15		81 28	スプリング, ドラムストツバー	51 8
ケープルCOMP., クランチ	58 3		37 15		95 14	スプリング, パツド	70 6
ケープルCOMP. A. スロットル	58 1		51 5		104 7		76 3
ケープルCOMP. B. スロットル	58 2		51 5		95 12	スプリング, バルプアウター	32 9
			51 5		81 27	スプリング, バルプインナー	32 10
			48 2		87 13	スプリング, フロントディスク	71 11
			32 6		14	スプリング, フロントフォーク	68 2
			80 17		92 12	スプリング, リバウンド	68 8
			80 15		13	スプリング, L. ステックリターン	89 11
			80 13		98 11	スプリング, R. ステックリターン	89 7
			80 12		67 6	スプリング ASSY, サイト・スタンド	91 3
					105 7	スプリング ASSY, リャープレーキリターン	88 8
[コ]					81 26	スプリング B. フロントオーグ	69 22
コイルCOMP., イグニツション	100 1				70 3	スプロケット, タイショング	47 7
コツター, バルプ	32 13				76 8	スプロケット, ドライブ	49 20
コネクター	73 3				59 20	スプロケットCOMP., ファイナルドリフON	77 4
	74 7				60 23	スペーサー, フロントフォーク	70 9
					73 16	スライダー, チキン	92 9
					74 20	スレットB. ステアリングヘッドトツブ	66 6
					59 21	スレットCOMP., ステアリングヘッドトツブ	66 4
					60 24
					73 20	スロツトルポディASSY.	52 7
					74 24
					58 15
					43 15
					52 19

2019.04.10 J

部品名	頁見出	部品名	頁見出	部品名	頁見出	部品名	頁見出
[セ]		ディスク リャープ レーキ	77 15	ナット, U 8MM	64 15	ピン、クラッチリフター	39 12
		ディスクB、クラッチフリクション	39 6	ナットワッシャー 6MM	43 12	ピン、ソフトリターシスプリング	51 11
センサー、フロントホイールスピード	71 2	テンショナーCOMP、カムチエン	35 2	[ネ]		ピン、ステップ パージ ヨイント	89 3
センサー、リヤーホイルスピード	77 3	[ト]		ネック、フィラー	102 6	ピン、スプリット 1.6	90 28
センサー、02	87 12					ピン、スプリット 2.0	73 22
センサー・セット	52 1						75 26
センサー・ASSY、ウォーターテンプレチヤー	30 11	ドライバー、スクリュー	106 8	[ノ]		ピン、ハンガー	76 7
センサー・ASSY、スピード	45 7	ドライバー、プラススクリュー	106 6			ピン、ピストン	47 4
センサー・ASSY、パンクアングル	100 5	ドラム、ギーシフト	51 4	ノックピン 10X16	29 9	ピンA、ノック 12X16	30 21
センサー・ASSY、ヨーギ	62 2	[ナ]		ノックピン 8X12	38 25	36 3
センター、クラッチ	39 3				44 5		38 34
[タ]		ナツト、6カケ	69 25	ノックピン 8X14	30 19		44 7
ダイオード ASSY、スリークエイ	99 2	ナツト、6カケ 10MM	57 5	[ハ]		ピンB、ノック 8X14	46 17
ダイヤフラム	59 10	ナツト、6カケ 14MM	48 3				38 35
	60 13	ナツト、6カケ 6MM	88 13				41 10
	73 12						46 18
	74 16	ナツト、6カケ 8MM	98 16				73 23
ダクト、インレット	84 4		58 20	バーCOMP、サイトスタンド	91 2	ピンD、ジョイント	75 27
ダストシール 22X29X4	92 21		58 21	パイプ、ステアリング、ハンドル	64 6
ダストシール 22X35X7	92 20		73 21	パイプ、COMP、クオーター	37 10
ダストシール 22X42X7	72 21		75 25	パイプ、COMP、エキゾースト	87 4	ヒューズ、ミニ、2A	99 21
ダストシール 30X47X8	78 27	ナツト、6カケキャップ 8MM	92 22	パイプ、COMP、リヤープレーキ	74 5	ヒューズ、ミニ	99 17
			93 23	パイプ、COMP、L、スライド	69 24
			87 15	パイプ、COMP、R、スライド	68 14
ダストシール、ステアリング アツバー	66 1	ナツト、アクタル 14MM	71 17	パイプ、COMP、A、フロントブ レーキ	63 1		18
ダストシール、ステアリング ヘッド	66 2	ナツト、キャップ 6MM	59 22	パイプ、COMP、B、フロントブ レーキ	63 2		19
ダンパーセット、ホイール	77 1	ナツト、クリップ 5MM	61 25	バッキン、マララー	53 1	[フ]
ダンパーコップ、フロント	68 16		55 7	バッキンASSY、リザーブ タンク	87 9	プーサ、ピンプ ッッシュ	76 12
タイヤ、フロント	71 9		56 10	バグッ、ツール 160MM	102 13	プーサB	76 13
タイヤ、リヤー	77 13		81 32	バッテリー	106 9	プーサCOMP	59 5
タンク、ラジ エター リザープ	102 15		95 17	バツト セット、フロント	98 1		60 8
タンクASSY、フューエル	79 3		98 14	バツト セット、リヤー	70 2		73 4
			105 8	バルブ、インレット	76 1		74 8
[チ]		ナツト、クリップ 6MM	98 12	バルブ、エキゾースト	32 7	プーラー、ミニヒューズ	106 1
			13	バルブ、バージ コントロールソレイド	32 8	プッシュ 20X23X17.4	49 15
			102 25	バルブ、リム	86 8
チェン、カム	35 1	ナツト、ステアリング ステムフランジ	64 16	バルブ セット、アイド ルエーコントロール	71 3	プッシュ、ガイド	68 10
チェン、ドライブ	92 2	ナツト、スプリング 4MM	95 16	バルブ セット、アイド ルエーコントロール	77 14	プッシュ、スイダー	68 11
チューブ	85 3	ナツト、スペシャル 16MM	39 14	バルブ ASSY、エアーインジ エクション	52 10	プラグ、エアークリーナード レン	84 7
			88 11	バルブ ASSY、ソレノイド	85 7	プラグ、コントタイプ	83 13
チューブ、アウター	68 7	ナツト、フリキシング	58 17	バルブ ASSY、リーフ	44 4	プラグ、スパーク	30 10
			30 15	バルブ COMP、リード	29 4	プラグ、ピン	76 14
チューブ、エアー	86 6	ナツト、フランジ 10MM	101 10	バルブ インシュレータ	30 7	プラグ、フリーザーチューブ	84 11
チューブ、エアークリーナーコネクティング	84 8	ナツト、フランジ 3MM	103 26	バソト、エアークリーナーコネクティング	84 10	プラグット、エアーインジ エクションソレイド	85 5
チューブ、ドレーン	86 7	ナツト、フランジ 5MM	86 11	バソト、ツール チューブ	106 2	パルプ、キャニスター	86 9
チューブ、ビニエル 8X12X40	84 17	ナツト、フランジ 6MM	58 22	バソト、バッテリー	98 7	プラグット、ハンドルレバー	58 12
チューブ、ブリーザー	84 12		59 23	バソト、マラワー	87 8	プラグット、メイスステップ	89 5
チューブ、フューエルタンクブ リザー	79 7		61 26	バース、ワイザー	99 3	プラグットサブ ASSY、リヤー	76 6
チューブ、フューエルドレン	79 6		62 14	ハンドル、アイレンチ	106 7	プラグットCOMP、フューエルタンク	101 2
チューブ、ラジ エター リザープ リーザー	102 14		79 21			プラグセットA、カーボン	43 2
チューブ、リザープ タンクブ リーザー	102 11		97 5			プラグセットB、カーボン	43 3
チューブ、A、バージ	86 4	ナツト、フランジ 8MM	87 16	[ヒ]		プリツシ、フォーケットブ	64 11
チューブ、B、チャージ	86 3	ナツト、ロック 16MM	47 9	ピストン	47 3	プレート、アイド ルエーコントロールパルプ	52 11
チューブ、B、バージ	86 5	ナツト、U 10MM	78 20	ピストン	76 10	プレート、クラッチ	39 7
			91 6		73 10	プレート、ステップ セツティング	89 8
[テ]		ナツト、U 14MM	94 5	ピストンセット、マスターシリンダー	74 14	プレート、セツティング	79 8
			92 15		70 7	プレート、セタタリング	68 13
ディスク、クラッチフリクション	39 5	ナツト、U 16MM	78 21	ピストンA	51 13	プレート、ダイヤフラム	59 11
ディスク、フロントブ レーキー	71 14	ナツト、U 5MM	95 15	ピボット、シフト ラムストツパーアーム

2019.04.10 J

部品名	頁見出	部品名	頁見出	部品名	頁見出	部品名	頁見出
ブレート, ダイヤフラム......	60 1473 1374 17	ヘアリング, ラジアルボール 6905 ......	51 16	ホルト, ドライブ スプロケットフイキシング 49 22ホルト, ドレジ ラグ 12MM ......	45 1178 1971 1570 1059 1660 1978 17101 7101 13101 14101 894 394 1129 652 298 10102 2362 1585 11101 1162 1675 2882 1386 1599 1630 2250 3950 1279 7	ホルト, フランジ 6X30......ホルト, フランジ 6X32......ホルト, フランジ 6X39.5......ホルト, フランジ 6X40......ホルト, フランジ 6X45......ホルト, フランジ 6X6......ホルト, フランジ 6X65......ホルト, フランジ 6X70......ホルト, フランジ 8X28......ホルト, フランジ 8X38......ホルト, フランジ 8X45......ホルト, フランジ 8X50......ホルト, ヘッド カバー......ホルト, メイステップ ラバーセッティング......ホルト, ワンウエイ 8MM......ホルト, L. ステアリング ハンド ルレバー ピ ホット 58 1696 9102 2455 635 1085 10103 2768 1844 1791 7102 18102 9102 107 107 107 107 107 107 107 107 107 107 107 107 107 107 107 107 107 107 107 107 107 107 107 107 107 10
ブレート, ネーム......	107 2																																																																																																				30 1445 844 835 837 2279 2345 989 2287 1869 2687 192029 789 2164 1358 1696 9102 2455 635 1085 10103 2768 1844 1791 7102 18102 9102 107 107 107 107 107 107 107 107 107	ブレート, ネーム......	107 2	73 1374 17	ヘアリング, ラジアルボール 6905 ......	51 16	ホルト, ドライブ スプロケットフイキシング 49 22ホルト, ドレジ ラグ 12MM ......	45 1	ホルト, ドライブ スプロケットフイキシング 49 22ホルト, ドレジ ラグ 12MM ......	45 1	ホルト, ドライブ スプロケットフイキシング 49 22ホルト, ドレジ ラグ 12MM ......	45 1	ホルト, ドライブ スプロケットフイミンダ 49 22ホルト, ドレジ ラグ 12MM ......	45 1	ホルト, ドライブ スプロケットフイミンダ 49 22ホルト, ドレジ ラグ 12MM ......	45 1	ホルト, ドライブ スプロケットフイミンダ 49 22ホルト, ドレZ ラグ 12MM ......	45 1	ホルト, ドライブ スプロケットフイミンダ 49 22ホルト, ドレジ ラグ 12MM ......	45 1	ホルト, ドライブ スプロケットフイミンダ 49 22ホルト, ドレジ ラグ 12MM ......	45 1
ブレート, ヒリオンステップ クリック......	89 16	ヘアリング, ラジアルボール 6905 ......	51 16	ホルト, ドライブ スプロケットフイミンダ 49 22ホルト, ドレジ ラグ 12MM ......	45 1	ホルト, ドライブ スプロケットフイミンダ 49 22ホルト, ドレジ ラグ 12MM ......	45 1	ホルト, ドライブ スプロケットフイニンダ 49 22ホルト, ドレジ ラグ 12MM ......	45 1	ホルト, ドライブ スプロケットフイミンダ 49 22ホルト, ドレジ ラグ 12MM ......	45 1	ホルト, ドライブ スプロケットフイミンダ 49 22ホルト, バド ルレービ ポツト ......	59 16	ホルト, ドライブ スプロケットフイミンダ 49 22ホルト, バド ルレービ ポツト ......	59 16	ホルト, ドライブ スプロケットフイミンダ 49 22ホルト, バド ルレービ ポツト ......	59 16	ホルト, ドライブ スPROケットフイミンダ 49 22ホルト, バド ルレービ ポツト ......	59 16	ホルト, ドライブ スプロケットフイミンダ 49 22ホルト, バド ルレービ ポツト ......	59 16	ホルト, ドライブ スプロケットフイミンダ 4920 24	59 16	ホルト, ドライブ スプロケットフイミンダ 4920 24	59 16	ホルト, ドライブ スプロケットフイミンダ 4920 24	59 16	ホルト, ドライブ スプロケットフイミンダ 4920 24	59 16	ホルt, プレジ ラグ 8X28......	59 16	ホルト, プレジ ラグ 8X28......	59 16	ホルト, プレジ ラグ 8X28......	59 16	ホルト, プレジ ラグ 8X28......	59 16	ホルト, プレジ ラグ 8X28......	59 16	ホルt, プレジ ラグ 8X28......	59 16	ホルt, プレジ ラグ 8X28......	59 16	ホルt, プレジ ラグ 8X28......	59 16	ホルt, プレジ ラグ 8X28......	59 16	ホルt, プLE ラグ 8X28......	59 16	ホルt, プLE ラグ 8X28......	59 16	ホルt, プLE ラグ 8X28......	59 16	ホルt, プLE ラグ 8X28......	59 16	ホルt, プLE ラグ 8X29......	59 16	ホルt, プLE ラグ 8X29......	59 16	ホルt, プLE ラグ 8X29......	59 16	ホルt, プLE ラグ 8X29......	59 16	ホルt, プLE ラグ 8X29......	59 16
ブレート, ブアリング セッティング......	49 2	ヘアリング, ラジアルボール 6905 ......	51 6	ホルト, プレジ ラグ 8X28......	45 1	ホルト, プレジ ラグ 8X28......	45 1	ホルト, プレジ ラグ 8X28......	45 1	ホルト, プレジ ラグ 8X28......	45 1	ホルト, プレジ ラグ 8X28......	59 16	ホルト, プレジ ラグ 8X28......	59 16	ホルト, プレジ ラグ 8X28......	59 16	ホルt, プレジ ラグ 8X28......	59 16	ホルト, プレジ ラグ 8X28......	59 16	ホルt, プレジ ラグ 8X28......	59 16	ホルt, プレジ ラグ 8X28......	59 16	ホルt, プLE ラグ 8X28......	59 16	ホルt, プLE 葵 パード パー ポツト ......	59 16	ホルt, プLE ラグ 8X28......	59 16	ホルt, プLE ラグ 8X28......	59 16	ホルt, プLE ラグ 8X28......	59 16	ホルt, プLE ラグ 8X28......	59 16	00 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 200 200 200 200 200 200 200 200 200 200 200 200 200 200 200 200 200 200 200 200 200 200 200 200 200 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 77 9	ホルト, プレジ ラグ 8X28......	51 6	ホルト, プレジ ラグ 8X28......	51 9	ホルト, プレジ ラグ 8X28......	51 9	ホルト, プレジ ラグ 8X28......	51 9	ホルト, プレジ ラグ 8X28......	51 9	ホルト, プレジ ラグ 8X28......	51 9	ホルt, プレジ ラグ 8X28......	51 9	ホルt, プレジ ラグ 8X28......	51 9	ホルt, プレジ ラグ 8X28......	51 9	ホルt, プレジ ラグ 8X28......	51 9	ホルt, プレジ ラク 8X28......	51 9	ホルt, プレジ ラグ 8X28......	51 9	ホルt, プレジ ラグ 8X28......	51 9	ホルt, プレジ ラグ 8X28......	51 9	ホルt, プレジ ラグ 8X28......	58 × 25	96 9	96 9	96 9	96 9	96 9	96 9	96 9	96 9	96 9	96 9	96 9	96 9	96 9	96 9	96 9	96 9	96 9	96 9	96 9	96 9	96 10	102 24	102 24	102 24	102 24	102 24	102 24	102 24	102 24	102 24	102 24	102 24	102 24	102 24	102 24	102 24	58 × 25	96 9	96 9	96 9	96 9	96 9	96 9	96 9	96 9	96 9	96 9	96 9	96 9	96 9	96 9	96 9	96 9	96 9
ブレート, ブアリング, ラジアルボール 6905 ......	89 2	ヘアリング, ラジアルボール 6905 ......	51 6	ホルト, プレジ ラグ 8X28......	45 1	ホルト, プレジ ラグ 8X28......	45 1	ホルト, プレジ ラグ 8X28......	45 1	ホルト, ブレジ ラグ 8X28......	45 1	ホルト, ブレジ ラグ 8X28......	59 16	ホルト, ブレジ ラグ 8X28......	59 16	ホルト, ブレジ ラグ 8X28......	59 16	ホルト, ブレジ ラグ 8X28......	59 16	ホルト, ブレジ ラグ 8X28......	59 16	ホルt, プレジ ラグ 8X28......	59 16	ホルt, プレジ ラグ 8X28......	59 16	ホルt, プレジ ラグ 8X28......	59 16	ホルt, プレジ モラス ソイチ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターマ ソイチ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターマ ソイタ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターボ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターペ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターベ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターリ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターデ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターヘ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターロ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ タープ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターヮ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターャ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターム ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターホ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターミ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターレ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターュ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターポ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターラ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターブ ターモ ターブ ターブ ターブ ターブ ターブ ターブ ターブ

2019.04.10 J

部品名	頁見出	部品名	頁見出	部品名	頁見出	部品名	頁見出
マーク、ホンダ......108 1マーク、ABS......108 4マーク、L. ウィング......108 3マーク、R. ウィング......108 2マフラーメCOMP......87 3[ミ]ミラーCOMP..L. バック......57 3ミラーCOMP..R. バック......57 2[メ]メーターシSY..コンビネーション......56 1メーターサスCOMP.LCD......56 4メインシャフト......49 1[モ]モーターサスCOMP..スターター......43 1モーターサスCOMP..ファン......102 5モジュレーターシSY..[ラ]ライトASSY..テール&ストツブ......97 1ライトASSY..ライセンス......97 2ラジエタCOMP........102 1ラバーテルカバー......95 10ラバーテルカバー......88 4ラバーテルカバー......86 2ラバーテルカバー......95 9ラバーテルカバー......82 7ラバーテルカバー......97 3ラバーテルカバー......82 5ラバーテルカバー......6ラバーテルカバー......98 4ラバーテルカバー......62 10ラバーテルカバー......99 6ラバーテルカバー......102 16ラバーテルカバー......79 19ラバーテルカバー......80 1ラバーテルカバー......83 1ラバーテルカバー......87 2ラバーテルカバー......37 7ラバーテルカバー......79 9ラバーテルカバー......55 3ラバーテルカバー......80 3ラバーテルカバー......105 2ラバーテルカバー......82 2ラバーテルカバー......102 22ラバーテルカバー......80 2ラバーテルカバー......83 2ラバーテルカバー......29 8ラバーテルカバー......53 1ラバーテルカバー......85 8ラバーテルカバー......95 1	ラバーテルカバー......87 10ラバーテルカバー......56 6ラバーテルカバー......89 12ラバーテルカバー......102 17ラバーテルカバー......67 4ラバーテルカバー......81 21ラバーテルカバー......83 3ラバーテルカバー......101 4ラバーテルカバー......62 3ラバーテルカバー......96 6ラバーテルカバー......96 4ラバーテルカバー......80 1ラバーテルカバー......64 2ラバーテルカバー......104 5ラバーテルカバー......62 1ラバーテルカバー......65 2ラバーテルカバー......64 6ラバーテルカバー......82 8ラバーテルカバー......107 6ラバーテルカバー......107 4ラバーテルカバー......107 5ラバーテルカバー......102 8ラバーテルカバー......94 2[リ]リテナーナー......76 4リテナーナー......32 11リフターサスY..テンシヨナー......35 4リフレクター......95 2リベワット、ブツッシュ6MM......95 21リレASSY..パワー......100 7リレCOMP..ウインカー......43 8リング..オイルシールストツバー......68 17リング..ストツバー......76 11リング..パツクアップ......68 9リング..パッドパルウェイトスナツブ......65 24リング..フロントパルサー......71 6リング..リサーパルサー......77 8リング..セット、ピストン......47 2[レ]レクチファイヤーシSY..レギユレーター......99 1レシーバー..クラツチャープブル......37 18レバー..R.ステアリングハンドル......60 16レバーCOMP..クラツチ......37 16レバーCOMP..L.ハンドル......58 13レンチ..6カク5MM......106 10[ロ]ローラー3X8.5......51 18ロワッドCOMP.......68 15ロワッドCOMP..ブツシュ......73 11	ロッドCOMP..ブツシュ......74 15[ワ]ワッシャー......43 11ワッシャー10MM......30 16ワッシャー12.2X17X1.5......53 1ワッシャー12.5X30X5......42 4ワッシャー14.2X24......48 4ワッシャー14MM......51 15ワッシャー14X28X2.6......92 17ワッシャー15.5X27X2.0......90 24ワッシャー15X25X2.3......92 16ワッシャー16MM......47 10ワッシャー17X26X1.0......49 23ワッシャー17X28X1.0......50 29ワッシャー20X27X1.0......50 24ワッシャー20X40X2......39 15ワッシャー22X29X1.0......50 25ワッシャー25X32X1.0......50 26ワッシャー6.1MM......51 14ワッシャー7X13X1.2......37 23ワッシャー8.5X22X2.0......90 25ワッシャー.オイルボルト......59 18ワッシャー.シートロツク......60 21ワッシャー...スプライン20X26X1.6....73 18ワッシャー...スプライン25X31X1.0....74 22ワッシャー...スプライン25X42X1.6....82 10ワッシャー...スプライン6MM......37 24ワッシャー...スプライン25X31X1.0....50 28ワッシャー...スプライン25X42X1.6....98 17ワッシャー...スプライン6MM......30 18ワッシャー...スプライン12MM......53 1ワッシャー...スプシヤル8MM......69 28ワッシャー...チェンスライダー....92 10ワッシャー...ドレンプラグ12MM......45 1ワッシャー...ニュートラルスイッチ....45 1ワッシャー...ハンドルアンダーホルダー....64 17ワッシャー...フレイン4MM......95 20ワッシャー...フレイン5MM......56 12ワッシャー...フレイン6MM......87 6ワッシャー...フレイン8MM......90 27ワッシャー...フロントディスク....71 13ワッシャー...ラバー....81 29ワッシャー...リーヤーアクスル....78 22ワッシャー...リーヤーカバー....95 22ワッシャー...リーヤーカバーーグロメット....62 13ワッシャー...ロツク....66 7ワッシャー...ロツク25MM......50 32ワッシャーB..スラスト20MM......50 30	[0]0リング1.5X9.5......35 110リング11.8X1.9......38 3044 645 1554 10リング13.8X2.5......41 854 10リング14.8X2.4......73 1974 23033354 10リング17.8X1.9......38 3354 10リング18X3......38 3254 10リング24.4X3.1......43 1354 10リング30MM......41 954 10リング39.7X2.4......69 3048X2......43 1452 1738 2943 1452 1738 3154 1PGM-FIユニット......99 9

2019.04.10 J

1 まえがき 目 次

2 エンジン

3 フレーム

4 部品番号索引

5 部品名索引

編集 本田技研工業株式会社 サービス部 サービス情報課

HONDA

The Power of Dreams

パーツカタログニュース

本田技研工業株式会社 サービス部 サービス情報課

パーツカタログを下記内容に訂正します。

注）記載の希望小売価格には消費税は含まれていません。

2019.10.20

パーツカタログ管理 No. 11K0AJ02
パーツカタログタイトル	CB250R/CB250RCBF250NJCBF250NAJCBF250NAK
ニュース No. 001

ブロック番号	見出番号	処置部品番号部品名			希望小売価格	使用個数			適用号機		タイプ
						F	NO_150 g	J	初号機	終号機
F-14-40	9	44711-K94-T01 タイ、フロント(ダンロップ)			(110/70R17M/C 54H)	オープン	1	1	-
		A	44711-K94-T02		......	オープン	-	-	1

处置記号 A: 部品番号变更 D: 新設 E: 部品番号削除 K: 使用個数訂正 L: 適用号機訂正 M: 部品名訂正 T: 適用訂正 Z: 注記訂正
