使用説明書 Lead 125 (2018) Honda

リード 125 / リード 125・スペシャル

当パーツカタログは Web 公開用です

・部品番号を検索いただく際は、必ず巻末の「パーツカタログニュース」も合わせてご確認ください。
・部品在庫状況・価格は、Honda正規販売店にご相談ください。

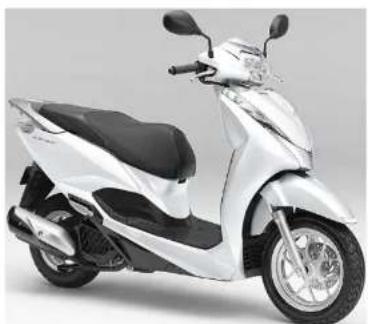

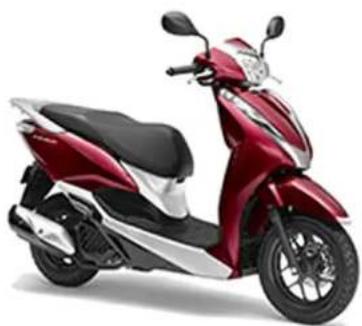

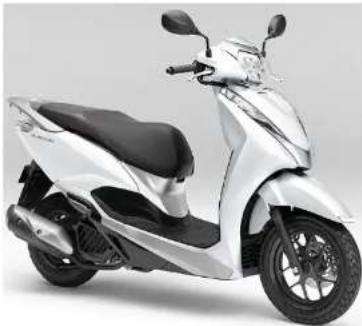

カラー写真とカラーラベルのご利用方法

●製品カタログで案内された車体色の写真が掲載されています。
●色物部品の受、発注のときにご利用ください。

・どのような車体色が売られているかひと目でわかります。

・現車がないときでも、お客様の車体色を確認するのに便利です。
・フォトNO.とまえがきの配色表を使用すれば正しい色物部品の部品番号を簡単に引くことができます。
・カラーラベルの貼付位置は、カラーラベルの貼り付け位置確認をご参照下さい。

●カラーラベル
●配色表
シャスタホワイト (NH-138)
[フォト|NO.10]

*車体色は印刷のため実物と多少異なる場合があります。

リード125 [NHX125J-2J] フレーム号機 JF45-1300001～1399999

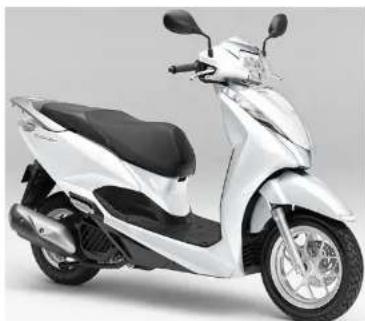

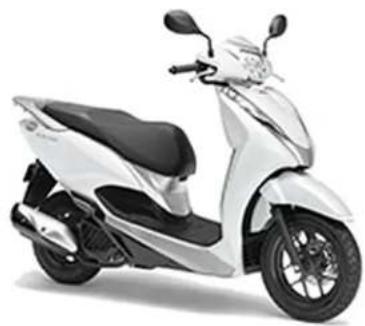

パールメタロイドホワイト (NH-A96P)
[フォト RNO.1]

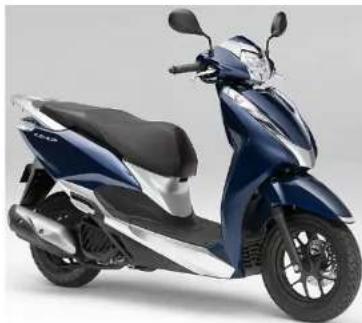

エグザルテッドブルーメタリック (PB-390M)
[フォト MONO2]

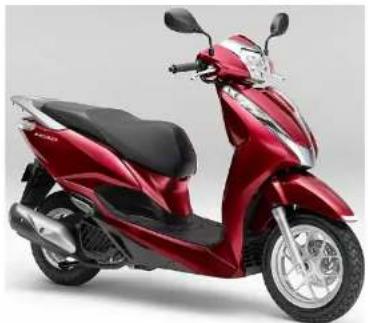

キャンディラスターレッド (R-368C)
[フォトNO3]

*車体色は印刷のため実物と多少異なる場合があります。

リード125・スペシャル [NHX125J-3J] フレーム号機 JF45-1300001～1399999

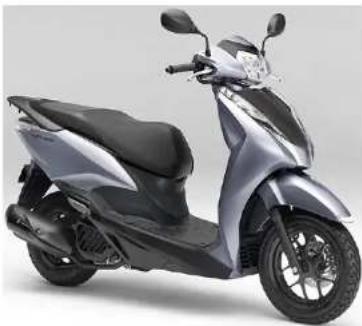

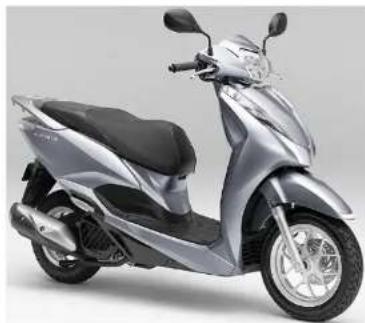

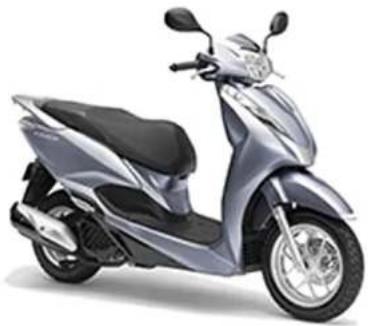

ランベントシルバーメタリック (NH-B86M)
[フォト MONO4]

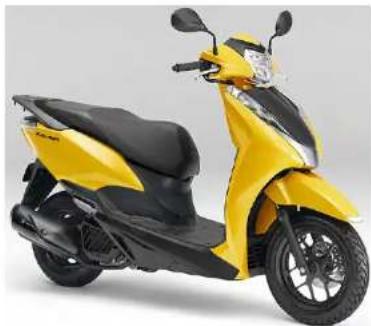

クリッパーイエロー (Y-106)
[フォトNO5]

*車体色は印刷のため実物と多少異なる場合があります。

リード125 [NHX125J-J] フレーム号機 JF45-1300001～1399999

ランベントシルバーメタリック (NH-B86M)
[フォト RNO6]6

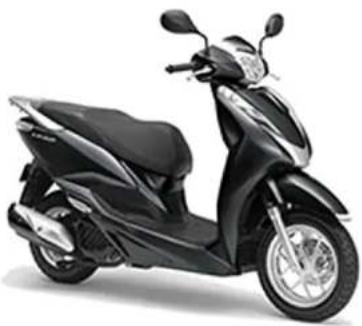

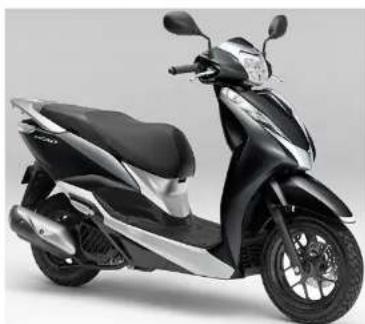

ポセイドンブラックメタリック (NH-B25M)
[フォト MONO]7]

パールメタロイドホワイト (NH-A96P)
[フォト NONO8]

*車体色は印刷のため実物と多少異なる場合があります。

リード125 [NHX125L-2J] フレーム号機 JF45-1420001\~

パールメタロイドホワイト (NH-A96P)
[フォト HINO9]

パールダークアッシュブルー (PB-403P)
[フォト MONO.O[0]

ポセイドンブラックメタリック (NH-B25M)
[フォトNO.101]

*車体色は印刷のため実物と多少異なる場合があります。

リード125[NHX125L-3J] フレーム号機 JF45-1440001~

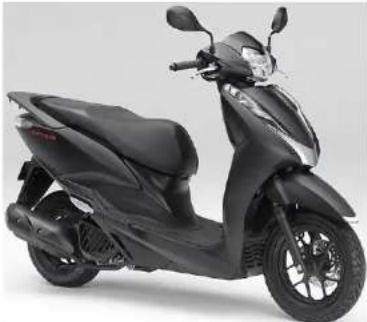

マットギャラクシーブラックメタリック(NH-A76M)[フォトNO.2[2]

*車体色は印刷のため実物と多少異なる場合があります。

リード125 [NHX125L-J] フレーム号機 JF45-1400001～

ランベントシルバーメタリック (NH-B86M)
[フォト NO.31B]

キャンディラスターレッド (R-368C)
[フォト MONO.404]

パールメタロイドホワイト (NH-A96P)
[フォト NO.516]

パーツカタログのご使用にあたって

●このパーツカタログは2020年1月10日現在で編集してあります。

・その後、補修部品の販売形態変更、削除（非販売）を行うことがございます。

・変更情報は最新のEPC (Electronic Parts Catalogue) に反映しています。

又パーツカタログニュースで案内していますので確認して下さい。

●部品注文は部品番号でご連絡下さい。

・部品注文時は、モデル、タイプ、号機、色、メーカー名、サイズを必要に応じて確認して下さい。

・イラストレーション（部品図）は部品検索の目安として記載していますので、現品と形状が異なる場合があります。

●部品の希望小売価格は、2020年1月現在の価格を記載しています。

・部品の希望小売価格は、予告なしに変更する事があります。

・部品の希望小売価格には消費税は含まれていません。

初版2017年12月1日

本田技研工業株式会社

目次

ページNo.

- パーツカタログのご使用にあたって 1

- 部品情報の探し方 2

- パーツカタログの構成 3

- 部品に変更があったとき 5

- パーツカタログに使用されている略語 5

- 部品の記載ブロックと打刻号機の確認 6

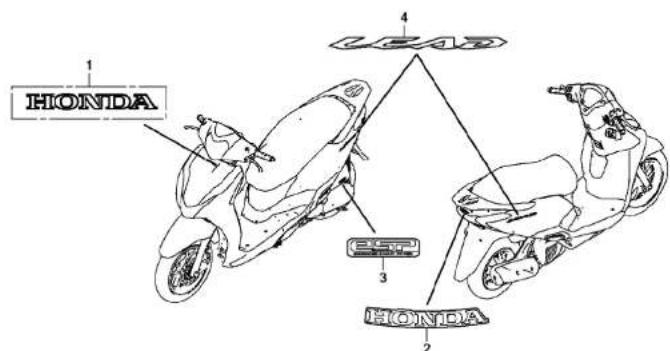

- カラーラベルの貼り付け位置確認 6

- 号機管理表 7

- 配色表 8

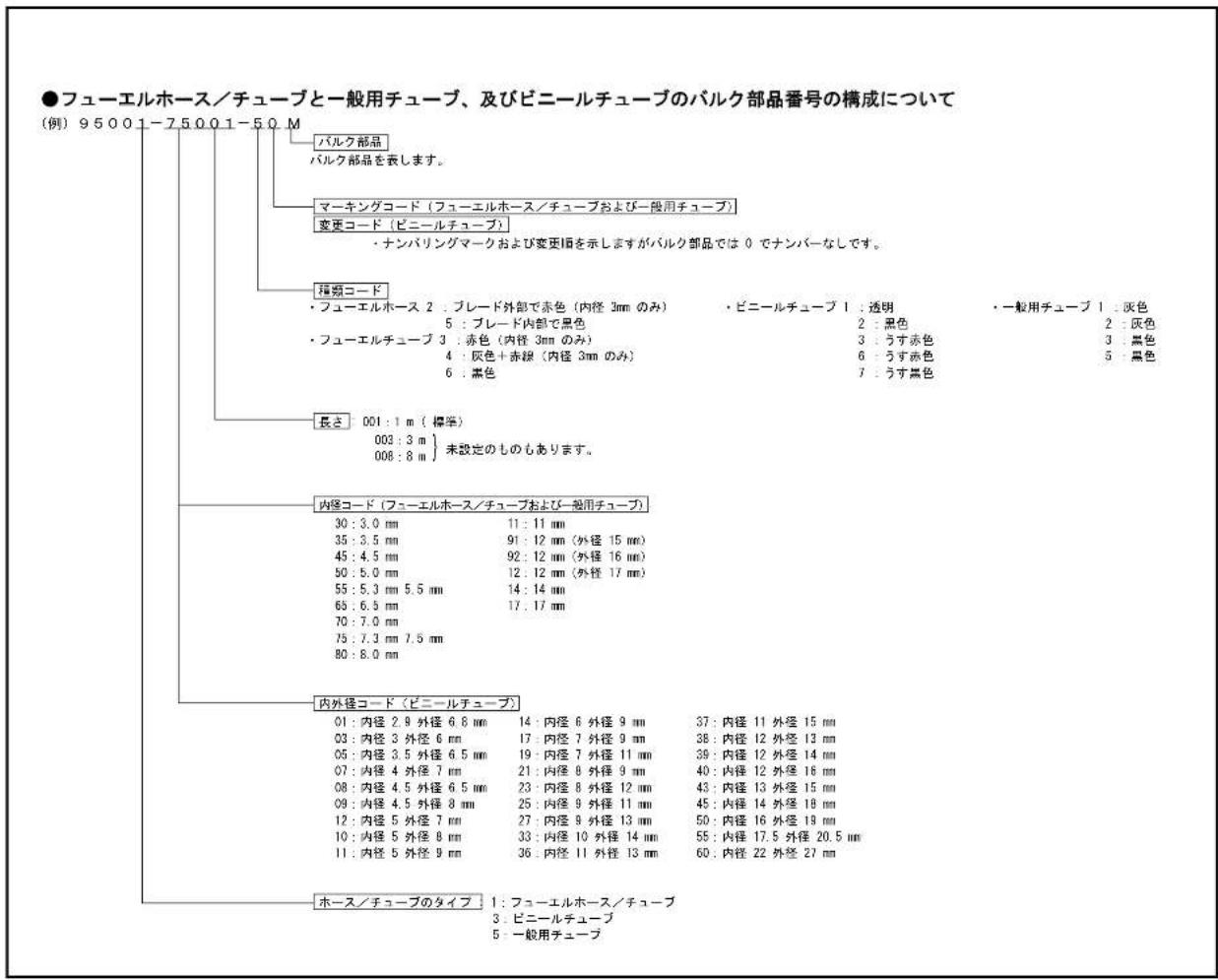

- フューエルホース／チューブとビニールチューブ、 および一般用チューブの使用について 20

- 標準整備時間 24

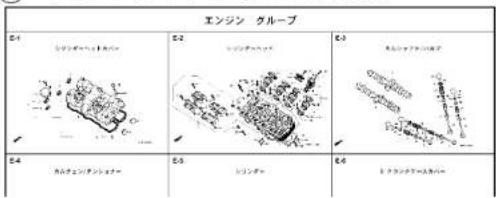

- イラスト インデックス 28

- エンジン グループ 35 2

- フレーム グループ 59

- 部品番号索引 1034

- 部品名索引 1065

部品情報の探し方

Ⓐ「イラストインデックス」から探す方法

⑧「部品番号索引」から探す方法

部品番号索引
部品番号	直見出	部品番号	直見出	部品番号
04000		13223-978-751	36	10	14829-837-013
04911-002-000	34	13224-978-751	36	10	14930-837-013
		13225-978-751	36	10	14931-837-013
06000		13227-978-751	36	10	14932-837-013
		14000		10	14933-837-013
06105-895-006	74	3	14100-903-000	21	2 4493-837-013
06405-895-718	74	5	14100-903-000	21	2 4493-837-013
06410-895-640	62	1	14100-903-000	21	2 4493-837-013
06455-146-655	59	2	14481-903-000	24	2 4493-837-013
06455-146-655	59	2	14481-903-000	24	2 4493-837-013
06455-443-462	62	2	14516-903-000	24	2 44940-837-013
06455-443-462	59	2	14516-903-000	24	2 44942-837-013
06565-922-006	74	1	14524-903-000	24	2 44942-837-013
		1	14524-903-000
E1000		16226-929-251	24	8	14944-837-013
		1711-929-251
		21	8 4494-837-013
		21
E1210-902-006	33	1 4721-902-000	21 4 4721-902-000
		2 4722-902-000
		2 4723-902-000
		2 4726-902-000
		2 4736-902-000
		2 4737-902-000
		2 4738-902-000
		2 4739-902-000
		2 4746-902-000
		2 4751-9Y2-251
		2 4752-9Y2-251
		2 4753-9Y2-251
		2 4754-9Y2-251
		2 4756-9Y2-251

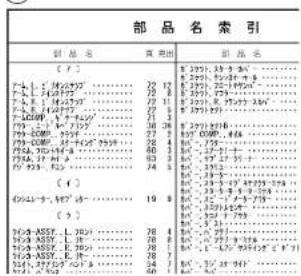

©「部品名索引」から探す方法

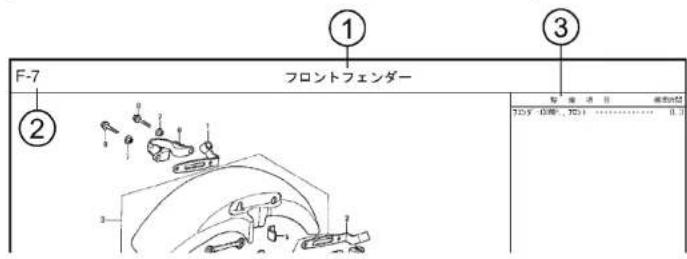

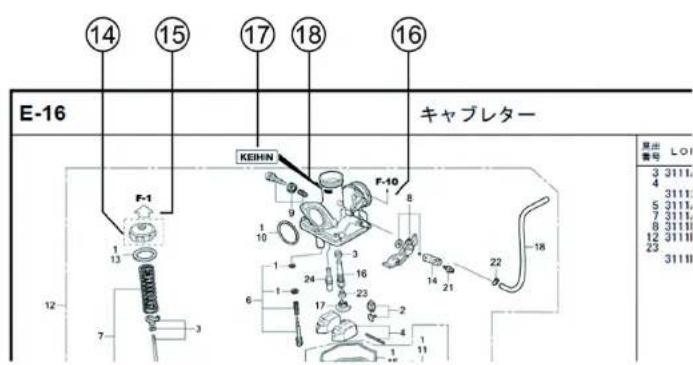

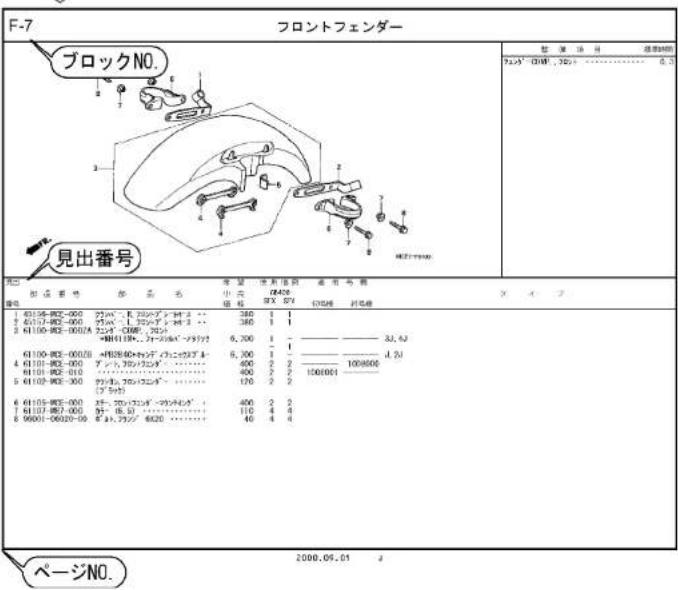

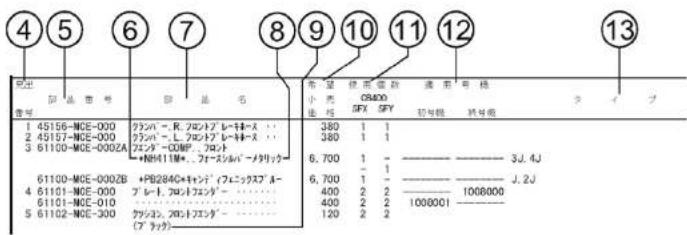

パーツカタログの構成

①ブロックタイトル ②ブロックNO.
③整備項目／標準時間－標準整備時間
④見出番号

・本文の見出し番号に（）が付いているものは、前ページより同じ見出し番号が続いていることを示します。

⑤部品番号 ⑥bida色記号部品名品色名称

⑨注記

・特記事項を部品名欄に（）で表示しています。

⑩希望小壳価格

・ジカ 市場状況等により変動するメーカー希望小売価格。

・オープン メーカー希望小売価格が存在せず、各小売店が独自に決定する小売価。オープン価格。

⑪ 使用個数

・使用個数に（）。（がつけられている部品はオプショナル部品です。
・使用個数に “N” と表示されている部品は必要に応じて選択して使用する部品です。
・使用個数は各ブロック内に使用されている数を示します。

⑫適用号機

⑬タイプ

・タイプ欄が無記入のものは、すべてのタイプに共通使用されます。

⑭ ・内の部品は、他のブロックで案内されています。
⑮ ・□よで囲まれている摂械ブロックNo.を表示しています。
⑯← ・←は該当部品の接続先ブロックNo.を表示しています。
・⑯矢印がある場合は、他部品番号と互換性がありません。
・構成部品を含め必ず同一メーカーの部品を注文してください。
・交換する部品の該当部分に表示された記号を含む部品番号を注文してください。

⑰部品番号指定交換識別情報

⑱部品番号指定交換識別情報位置

部品に変更があったとき

番号	部品番号	部品名	値価	値価格	使用回数		適用号機
					CB400SFX	SFY	初号機	終号機
1	45156-MCE-000	ケラバー・R.フロントブレーキルース	...	380	1	1
2	45157-MCE-000	ケラバー・L.フロントブレーキルース	...	380	1	1
3	61100-MCE-000ZA	フェンダーCOMP.フロント*NH411M*フォースルバーメリック	...	6.700	1	-	-	3J.4J
	61100-MCE-000ZB	*PB284C*キャッディフィニニックスブレー	...	6.700	1	-	-	J.2J
4	61101-MCE-000	ブレート.フロントフェンダー	...	400	2	2
5	61102-MCE-300	ケツッション.フロントフェンダー(プラック)	...	400	2	2
	61105-MCE-000	ステー.フロントフェンダーマウンティング	...	120	2	2
7	61107-MR7-000	カラ(8.5)	...	400	2	2
8	96001-08020-00	オレト.フランジ 6X20	...	110	4	4
				40	4	4

初号機から変更しないで 使用している。 ●部品各末尾の（###）マークがあるものは供給に期限（非販売部品）があることを 示します。

パーツカタログに使用されている略語

●パーツカタログには下記の略語が使用されています。

A……アンペア

A. C. …… オルタネーティング カーレント（交流）

A. M. …… アタッチングマーク (貼り付けマーク)

ASSY. … アッセンブリー

C. D. I. …キャパシティブディス チャージイグニッション (容量放電点火)

COMP. … コンブリート

D. C. …… ダイレクトカーレント (直流)

G……グラム

KPH……キロメーター毎時

L.……レフト（左）

L(100L)・リンク（駒数 100）

L.E.D.…ライトエミッテッド ダイオード（発光ダイオード）

MM……ミリメーター

R.……ライト（右）

STD.…… スタンダード

T(22T)… チョウ (歯数 22)

T. M. …… トランスクリプト マーク（転写マーク）

V…… ポルト

W……ワット

WL…… ウイズラベリング (ストライプ、ラベル

類を含む)

WOL……ウイズアウトラベリング (ストライプ、ラベル 類を除く)

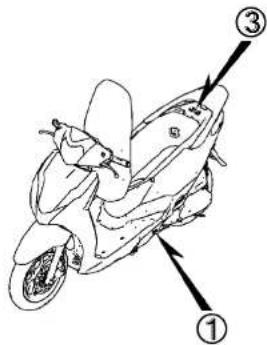

部品の記載ブロックと打刻号機の確認

部品の記載 ブロック

エンジン部品

E-2\~

スロットルボディ部品

E-22

フレーム部品

F-1\~

必要な 打刻号機

エンジン号機

スロットルボディ号棟

フレーム号機

確認する ところ

①

②

③

販売呼称 機種名	夕橋道エンジ	シ号機	フレーム号機 エロットボディ号機	フレーム号機	スロットルボディ号機
リード125 2J	3J NHX125J		JF45E-1200001~1299999 JF45-1300001~1399999		GQYAB A
リード125・スペシャル
リード125 J
リード125 NHX125	L	2J JF	45-1420001~JF45E-1320001~45-1440001~		GQYUB A
		3J JF
		J JF	45E-1300001~ JF45-1400001~

・エンジン部品はエンジン号機・フレーム部品はフレーム号機を確認のうえ部品注文をして下さい。 ・キャブレター/スロットルボディアッセンプリーはエンジン号機で管理されていますが、その構成部品は下記アンダーラインで示したキャブレター/スロットルボディ号機で管理されていますので、部品注文時はキャブレター/スロットルボディ号機を確認して下さい。
GQ YAB A ICC ア
A B

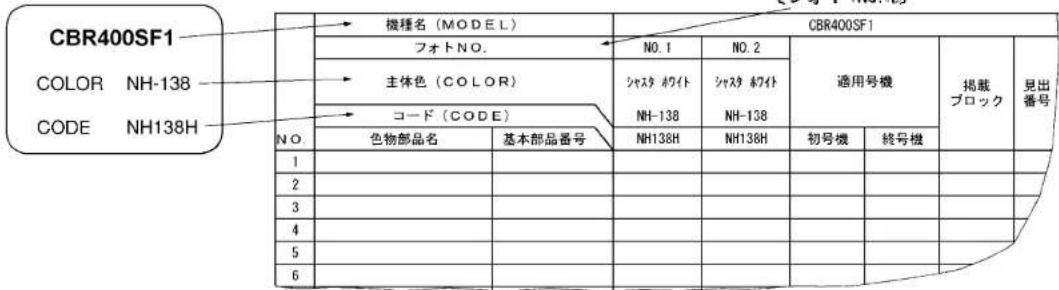

配色表

・色物部品をご注文の際は下記一覧表を参照して基本部品番号にパーツ色記号を加えた部品番号でご注文下さい。 リード125 (NHX125J)……2J

NO.	機種名 (MODEL)				NHX125J
	フォトNO.				NO. 1 NO.	2 NO. 3		適用号機		掲載ブロック	見出番号
	主体色 (COLOR)				パールメタロイドホワイト	エグザルテッドブルーメタリック	キャンディラスクーレッド°
	コード (CODE)				NH-A96P P	B-390M R-368C
	色物部品名 基本部品番号 NHA96E PB39				DE R368E 初	号機 終号機
1	エンブレム 86831-K12-V00 ZB	ZB	ZB	F-48	4
2	エンブレム,ホンダ 86101-K12-V00	ZA	ZB	ZB	F-48	1
3	カバー,L.ビリオン 83611-K12-V00	ZA	ZA		ZA	F-14	7
4	カバー,L.フロアーサイド	83610	K12-V00	ZD	ZD	F-14	6
5	カバー,L.フロント	64360	K12-V00		ZK	ZF	ZD			F-12	5
6	カバー,R.ビリオン	83511	K12-V00	ZA	ZA	ZA	F-14	5
7	カバー,R.フロアーサイド	83510	K12-V00	ZD	ZD	F-14	4
8	カバー,R.フロント	64350	K12-V00		ZK	ZF	ZD			F-12	4
9	カバー,アツバーインナー	81140	K12-V00		ZF	ZC	ZB			F-13	10
10	カバー,センターアツバー	80151	K12-V00	ZD	ZD	F-15	1
11	カバー,センターロアー	80152	K12-V00	ZB	ZB	F-15	2

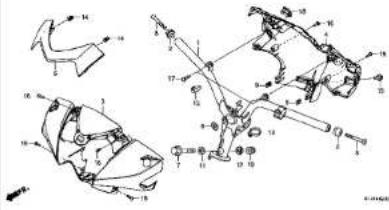

12	カバー,フロントハンドル	53205	K12-V00		ZK	ZF	ZD			F-9	3
13	カバー,リヤーハンドル	53206	K12-V00		ZK	ZF	ZD			F-9	4
14	カバー,リヤーロアー	83503	K12-V00		ZJ	ZE	ZC			F-15	3
15	カバー,ロアーインナー	81150	K12-V00	ZB	ZB	F-13	17

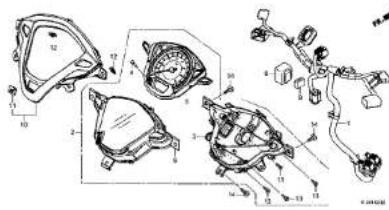

16	カバー,ASSY.,メーター	53215	K12-V00		ZB	ZB	ZB			F-2	10
17	カバーセット,L.ボディ	83650	K12-V00		ZM	ZL	ZH			F-15	6
18	カバーセット,R.ボディ	83550	K12-V00		ZM	ZL	ZH			F-15	4
19	カバーセット,フロントアツバー	64300	K12-V00		ZK	ZJ	ZH			F-12	1
20	カバーセット,リヤーセンター	83603	K12-V00		ZK	ZJ	ZH			F-15	5

リード125 (NHX125J)……2J

NO.	機種名 (MODEL)		NHX125J
	フォトNO.		NO. 1 NO.	2 NO. 3		適用号機		掲載ブロック	見出番号
	主体色 (COLOR)		パールメタロイドホワイト	エグザルテッドブルーメタリック	キャンディラスクーレッド
	コード (CODE)		NH-A96P P	B-390M R-368C
	色物部品名 基本部品番号 NHA96E PB30E R368E 初号機 終号機
21	キャップ,ハンドルカバー 53207-KZ	L-840 ZA ZA ZA F-9 18
22	キャリヤー,ラギジ 81200-K12-J0	0 ZA ZA ZA F-24 7
23	シートCOMP.,ダブル	77200-K12-V00 ZA ZA ZA	F-24 2
24	ステップ,フロアー	64310-K12-V00	ZB ZB	ZB F-14	2
25	ノブ,ポケットリッド	81144-K12-V00	ZA ZA	ZA F-13	13
26	フエンダー,フロント	61100-K12-V00	ZK	ZF	ZD			F-11	1

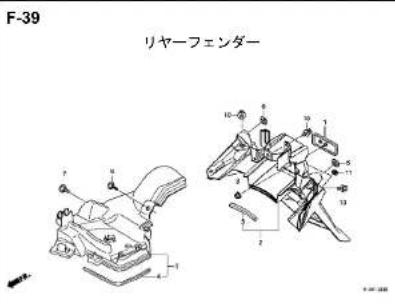

27	フエンダー,リヤー	80105-K12-V00	ZB ZB	ZB F-39	2
28	プラグ,ホール	90656-GCC-000	ZC	ZC	ZC			F-16	5
29	プロテクター,マフラー	18318-K12-V00	ZA ZA	ZA F-30	5
30	ホイールサブASSY.,フロント	44650-K12-V00	ZB	ZB	ZB			F-20-40	6
31	ホイールサブASSY.,リヤー	42650-K12-V00	ZB	ZB	ZB			F-22-30	2
32	ボックス,インナー	81142-K12-J00 ZA ZA ZA	F-13 11
33	ボックスASSY.,ラギジ	81260-K12-J00 ZA ZA ZA	F-16 3
34	マーク,ホンダ	86102-K12-V00	ZA	ZC	ZC			F-48	2
35	リッド,スマートエマージエンシー	81145-K12-V00	ZK	ZF	ZD			F-13	14
36	リッド,フユーエル	80160-K12-V00	ZB ZB	ZB F-13	3
37	リッドASSY.,インナーボックス	81160-K12-V00	ZK	ZF	ZD			F-13	18

リード125・スペシャル (NHX125J)……3J

NO.	機種名 (MODEL)			NHX125J
	フォトNO.			NO.4 NO.	5	適用号機		掲載ブロック	見出番号
	主体色 (COLOR)			ランベントシルバーメタリックNH-B86M Y-106
	コード (CODE)
	色物部品名 基本部品番号 NHB86B Y106B 初号機 終号機
1	エンプレム 86831-K12-V00 ZA	ZA	F-48 4
2	エンプレム,ホンダ 86101-K12-V00	ZA	ZA F-48 1
3	カバー,L.ピリオン 83611-K12-V00	ZA	ZA F-14 7
4	カバー,L.フロアーサイド 83610-K12	V00	ZK ZK F-14 6
5	カバー,L.フロント	64360-K12-V00	ZG	ZB	F-12 5
6	カバー,R.ピリオン	83511-K12-V00	ZA	ZA F-14	5
7	カバー,R.フロアーサイド	83510-K12-V00	ZK	ZK F-14	4
8	カバー,R.フロント	64350-K12-V00	ZG	ZB	F-12 4
9	カバー,アツバーインナー	81140-K12-V00		ZD	ZA			F-13	10
10	カバー,センターアツパー	80151-K12-V00	ZK	ZK F-15	1
11	カバー,センターロアー	80152-K12-V00		ZB	ZB			F-15	2
12	カバー,フロントハンドル	53205-K12-V00		ZG	ZB			F-9	3
13	カバー,リヤーハンドル	53206-K12-V00		ZG	ZB			F-9	4
14	カバー,リヤーロアー	83503-K12-V00		ZL	ZL			F-15	3
15	カバー,ロアーインナー	81150-K12-V00		ZB	ZB			F-13	17
16	カバーASSY,メーター	53215-K12-V00		ZD	ZD			F-2	10
17	カバーセット,L.ボディ	83650-K12-V00		ZK	ZJ			F-15	6
18	カバーセット,R.ボディ	83550-K12-V00		ZK	ZJ			F-15	4
19	カバーセット,フロントアツパー	64300-K12-V00		ZM	ZM			F-12	1
20	カバーセット,リヤーセンター	83603-K12-V00		ZM	ZM			F-15	5

リード125・スペシャル (NHX125J)……3J

NO.	機種名 (MODEL)			NHX125J
	フォトNO.			NO.4 NO.	5	適用号機		掲載ブロック	見出番号
	主体色 (COLOR)			ランベントシルバーメタリックNH-B86MY-106
	コード (CODE)
	色物部品名 基本部品番号 NHB86BY106B 初号機 終号機
21	ガーニツシュ,ハンドルカバー 53207-	K12-J20 ZB ZB		F-9 5
22	キャップ,ハンドルカバー 53207-KZ	L-840 ZA ZA F-9 18
23	キャリヤー,ラギジ 81200-K12-J0	0 ZB ZB F-24		7
24	シートCOMP.,ダブル	77200-K12-V00 ZA ZA F-24		2
25	ステップ,フロアー	64310-K12-V00 ZB ZB F-14		2
26	ノブ,ポケットリッド	81144-K12-V00 ZA ZA F-13		13
27	フエンダー,フロント	61100-K12-V00 ZG ZB F-11 1
28	フエンダー,リヤー	80105-K12-V00 ZB ZB F-39		2
29	プラグ,ホール	90656-GCC-000 ZC ZC F-16 5
30	プロテクター,マフラー	18318-K12-V00 ZC ZC F-30 5
31	ホイールサブASSY.,フロント	44650-K12-V00	ZB	ZB				F-20-40	6
32	ホイールサブASSY.,リヤー	42650-K12-V00	ZB	ZB				F-22-30	2
33	ボックス,インナー	81142-K12-J00 ZA ZA F-13		11
34	ボックスASSY.,ラギジ	81260-K12-J00 ZA ZA F-16		3
35	マーク,ホンダ	86102-K12-V00 ZE ZE					F-48 2
36	リッド,スマートエマージエンシー	81145-K12-V00	ZG	ZB				F-13	14
37	リッド,フユーエル	80160-K12-V00	ZB	ZB				F-13	3
38	リッドASSY.,インナーホッツス	81160-K12-V00	ZG	ZB				F-13	18

リード125 (NHX125J)……J

NO.	機種名 (MODEL)			NHX125J
	フォトNO.			NO. 6 NO.	7 NO. 8		適用号機		掲載ブロック	見出番号
	主体色 (COLOR)			ランベントシルバーメタリックNH-B86M NH	ポセイドンブラックメタリックH-B25M NH-A96P	パールメタロイドホワイト
	コード (CODE)
	色物部品名 基本部品番号 NHB86 NHB25			NHA96 初号機 終号機
1	エンプレム 86831-K12-V00 ZB	ZB	ZB F-48	4
2	エンプレム,ホンダ 86101-K12-V00	ZB	ZB ZB F-48	1
3	カバー,L.ビリオン 83611-K12-V00	ZA	ZA ZA F-14	7
4	カバー,L.フロアーサイド 83610-K12-V00	ZE		ZF	ZH F-14 6
5	カバー,L.フロント	64360-K12-V00		ZG	ZH	ZK			F-12	5
6	カバー,R.ビリオン	83511-K12-V00	ZA	ZA	F-14 5
7	カバー,R.フロアーサイド	83510-K12-V00		ZE	ZF	ZH			F-14	4
8	カバー,R.フロント	64350-K12-V00		ZG	ZH	ZK			F-12	4
9	カバー,アツバーインナー	81140-K12-V00		ZD	ZE	ZF			F-13	10
10	カバー,センターアツバー	80151-K12-V00		ZE	ZF	ZH			F-15	1
11	カバー,センターロアー	80152-K12-V00	ZB	ZB ZB	F-15 2
12	カバー,フロントハンドル	53205-K12-V00		ZG	ZH	ZK			F-9	3
13	カバー,リヤーハンドル	53206-K12-V00		ZG	ZH	ZK			F-9	4
14	カバー,リヤーロアー	83503-K12-V00		ZF	ZG	ZJ			F-15	3
15	カバー,ロアーインナー	81150-K12-V00		ZB	ZB	ZB			F-13	17
16	カバー,ASSY.,メーター	53215-K12-V00		ZB	ZB	ZB			F-2	10
17	カバーセット,L.ボディ	83650-K12-V00		ZB	ZA	ZM			F-15	6
18	カバーセット,R.ボディ	83550-K12-V00		ZB	ZA	ZM			F-15	4
19	カバーセット,フロントアツバー	64300-K12-V00		ZB	ZA	ZL			F-12	1
20	カバーセット,リヤーセンター	83603-K12-V00		ZB	ZA	ZL			F-15	5

リード125 (NHX125J)……J

NO.	機種名 (MODEL)		NHX125J
	フォトNO.		NO. 6 NO.	7 NO. 8		適用号機		掲載ブロック	見出番号
	主体色 (COLOR)		ランベントシルバーメタリック	ポセイドンブラックメタリック	パールメタロイドホワイト
	コード (CODE)		NH-B86M NH	NH-B25M NH-A96P
	色物部品名 基本部品番号 NHB86 NHB26		NHA96 初号機 終号機
21	キャップ,ハンドルカバー 53207-K2L-840 ZA ZA ZA F-9 18
22	キャリヤー,ラギジ 81200-K12-J00 ZA ZA ZA F-24 7
23	シートCOMP.,ダブル	77200-K12-V00	ZC	ZC	ZC			F-24	2
24	ステップ,フロアー	64310-K12-V00	ZB	ZB	ZB			F-14	2
25	ノブ,ポケツトリッド	81144-K12-V00	ZA	ZA	ZA			F-13	13
26	フェンダー,フロント	61100-K12-V00	ZG	ZH	ZK			F-11	1
27	フェンダー,リヤー	80105-K12-V00	ZB	ZB	ZB			F-39	2
28	プラグ,ホール	90656-GCC-000	ZC	ZC	ZC			F-16	5
29	プロテクター,マフラー	18318-K12-V00 ZA ZA ZA	F-30 5
30	ホイールサブASSY.,フロント	44650-K12-V00	ZA	ZA	ZA			F-20-40	6
31	ホイールサブASSY.,リヤー	42650-K12-V00	ZA	ZA	ZA			F-22-30	2
32	ボックス,インナー	81142-K12-J00	ZA	ZA	ZA			F-13	11
33	ボックスASSY.,ラギジ	81260-K12-J00	ZA	ZA	ZA			F-16	3
34	マーク,ホンダ	86102-K12-V00	ZD	ZC	ZD			F-48	2
35	リッド,スマートエマージエンシー	81145-K12-V00	ZG	ZH	ZK			F-13	14
36	リッド,フユーエル	80160-K12-V00	ZB	ZB	ZB			F-13	3
37	リッドASSY.,インナーホックス	81160-K12-V00	ZG	ZH	ZK			F-13	18

リード125 (NHX125L)……2J

NO.	機種名 (MODEL)			NHX125L
	フォトNO.			NO.9 NO.	10 NO.11		適用号機		掲載ブロック	見出番号
	主体色 (COLOR)			パールメタロイドホワイト	パールダークアッシュブルー	ポセイドンブラックメタリック
	コード (CODE)			NH-A96P PB3-403P NH-B25M
	色物部品名 基本部品番号 NHA96E PB403E NHB25E 初号機 終号機
1	エンプレム 86831-K12-V00 ZB	ZB	ZB F-48	4
2	エンプレム,ホンダ 86101-K12-V00	ZB	ZB ZB F-48	1
3	カバー,L.ビリオン 83611-K12-V00	ZA	ZA ZA F-14	7
4	カバー,L.フロアーサイド 83610-K12-V00	ZD	ZD ZD	ZF-14	6
5	カバー,L.フロント	64360-K12-V00	ZK	ZE ZH F-12	5
6	カバー,R.ビリオン	83511-K12-V00	ZA	ZA F-14	5
7	カバー,R.フロアーサイド	83510-K12-V00		ZD	ZD	ZD			F-14	4
8	カバー,R.フロント	64350-K12-V00		ZK	ZE	ZH			F-12	4
9	カバー,アツバーリンナー	81140-K12-V00		ZF	ZJ	ZE			F-13	10
10	カバー,センターアツバー	80151-K12-V00		ZD	ZD	ZD			F-15	1
11	カバー,センターロアー	80152-K12-V00		ZB	ZB	ZB			F-15	2
12	カバー,フロントハンドル	53205-K12-V00		ZK	ZE	ZH			F-9	3
13	カバー,リヤーハンドル	53206-K12-V00		ZK	ZE	ZH			F-9	4
14	カバー,リヤーロアー	83503-K12-V00		ZJ	ZD	ZG			F-15	3
15	カバー,ロアーインナー	81150-K12-V00	ZB	ZB ZB	F-13	17
16	カバーASSY,メーター	53215-K12-V00		ZB	ZB	ZB			F-2	10
17	カバーセット,L.ボディ	83650-K12-V20		ZG	ZE	ZF			F-15	6
18	カバーセット,R.ボディ	83550-K12-V20		ZG	ZE	ZF			F-15	4
19	カバーセット,フロントアツバー	64300-K12-V00		ZL	ZG	ZA			F-12	1
20	カバーセット,リヤーセンター	83603-K12-V00		ZL	ZG	ZA			F-15	5

リード125 (NHX125L)……2J

NO.	機種名 (MODEL)		NHX125L
	フォトNO.		NO. 9 NO.	10 NO. 11		適用号機		掲載ブロック	見出番号
	主体色 (COLOR)		パールメタロイドホワイト	パールダークアッシュブルー	ポセイドンブラックメタリック
	コード (CODE)		NH-A96P P3-403P NH-B25M
	色物部品名 基本部品番号 NHA96E PB403E NHB25E 初				号機 終号機
21	キャップ,ハンドルカバー 53207-KZ	L-840 ZA ZA ZA F-9 18
22	キャリヤー,ラギジ 81200-K12-J0	0 ZA ZA ZA F-24 7
23	シートCOMP.,ダブル 77200-K12	-V00 ZA ZA ZA			F-24	2
24	ステップ,フロアー	64310-K12-V00	ZB	ZB	ZB			F-14	2
25	ノブ,ポケットリッド	81144-K12-V00	ZA	ZA	ZA			F-13	13
26	フェンダー,フロント	61100-K12-V00	ZK	ZE	ZH			F-11	1
27	フェンダー,リヤー	80105-K12-V00	ZB	ZB	ZB			F-39	2
28	プラグ,ホール	90656-GCC-000	ZC	ZC	ZC			F-16	5
29	プロテクター,マフラー	18318-K12-V00	ZA	ZA	ZA			F-30	5
30	ホイールサブASSY.,フロント	44650-K12-V80	ZB	ZB	ZB			F-20-40	6
31	ホイールサブASSY.,リヤー	42650-K12-V00	ZB	ZB	ZB			F-22-30	2
32	ボックス,インナー	81142-K12-J00	ZA	ZA	ZA			F-13	11
33	ボックスASSY.,ラギジ	81260-K12-J00	ZA	ZA	ZA			F-16	3
34	マーク,ホンダ	86102-K12-V00	ZD	ZC	ZC			F-48	2
35	リッド,スマートエマージエンシー	81145-K12-V00	ZK	ZE	ZH			F-13	14
36	リッド,フユーエル	80160-K12-V00	ZB	ZB	ZB			F-13	3
37	リッドASSY.,インナーボックス	81160-K12-V00	ZK	ZE	ZH			F-13	18

リード125 (NHX125L)……3J

NO.	機種名(MODEL)			NHX125L
	フォトNO.			NO.12	適用号機		掲載ブロック	見出番号
	主体色(COLOR)			マットギャラクシープラックメタリックNH-A76M
	コード(CODE)
	色物部品名 基本部品番号 NHA76 初号機 終号機
1	エンプレム 86831-K12-V40 ZA F-48 4
2	エンプレム,ホンダ 86101-K12-V00 ZA F-48 1
3	カバー,L.ビリオン 83611-K12-V00 ZA F-14 7
4	カバー,L.フロアーサイド 83610-K12-V00 ZK F-14 6
5	カバー,L.フロント 64360-K12-V00 ZN F-12 5
6	カバー,R.ビリオン 83511-K12-V00 ZA F-14 5
7	カバー,R.フロアーサイド 83510-K12-V00 ZK				F-14 4
8	カバー,R.フロント 64350-K12-V00 ZN F-12 4
9	カバー,アツバーインナー 81140-K12-V00 ZP F-13			10
10	カバー,センターアツバー 80151-K12-V00 ZK F-15 1
11	カバー,センターロアー 80152-K12-V00 ZB F-15 2
12	カバー,フロントハンドル 53205-K12-V00 ZN						F-9	3
13	カバー,リヤーハンドル 53206-K12-V00 ZP						F-9	4
14	カバー,リヤーロアー 83503-K12-V00 ZL						F-15	3
15	カバー,ロアーインナー 81150-K12-V00 ZB						F-13	17
16	カバーASSY,メーター 53215-K12-V00 ZD						F-2	10
17	カバーセット,L.ボディ 83650-K12-J80 ZA						F-15	6
18	カバーセット,R.ボディ 83550-K12-J80 ZA						F-15	4
19	カバーセット,フロントアツバー 64300-K12-V00 ZM						F-12	1
20	カバーセット,リヤーセンター 83603-K12-V00 ZM						F-15	5

リード125 (NHX125L)……3J

NO.	機種名(MODEL)				NHX125L
	フォトNO.				NO.12	適用号機		掲載ブロック	見出番号
	主体色(COLOR)				マットギャラクシープラックメタリックNH-A76M
	コード(CODE)
	色物部品名 基本部品番号 NHA76 初号機 終号機
21	ガーニツシュ,ハンドルカバー 53207-		K12-J20 ZB F-9		5
22	キャップ,ハンドルカバー 53207-KZ		L-840 ZA F-9		8
23	キャリヤー,ラギジ 81200-K12-J00 ZB F-24 7
24	シートCOMP..ダブル 77200-K12-V00 ZA F-24 2
25	ステップ,フロアー 64310-K12-V00 ZB F-14 2
26	ノブ,ポケットリッド		81144-K12-V00 ZA F-13			13
27	フェンダー,フロント		61100-K12-V00 ZN F-11 1
28	フェンダー,リヤー		80105-K12-V00 ZB F-39 2
29	プラグ,ホール		90656-GCC-000		ZC F-16 5
30	プロテクター,マフラー		18318-K12-V00 ZC				F-30 5
31	ホイールサブASSY..フロント		44650-K12-V80		ZB			F-20-40	6
32	ホイールサブASSY..リヤー		42650-K12-V00		ZB			F-22-30	2
33	ボックス,インナー		81142-K12-J00 ZA F-13			11
34	ボックスASSY..ラギジ		81260-K12-J00 ZA F-16 3
35	マーク,ホンダ		86102-K12-V00 ZE				F-48 2
36	リッド,スマートエマージエンシー		81145-K12-V00		ZP			F-13	14
37	リッド,フューエル		80160-K12-V00 ZB				F-13 3
38	リッドASSY..インナーボックス		81160-K12-V00		ZP			F-13	18

リード125 (NHX125L)……J

NO.	機種名(MODEL)			NHX125L
	フォトNO.			NO.13 NO	14 NO.15		適用号機		掲載ブロック	見出番号
	主体色(COLOR)			ランベントシルバーメタリック	キャンディラスターレッド	パールメタロイドホワイト
	コード(CODE)			NH-B86M R	-368C NH-A96P
	色物部品名 基本部品番号 NHB86 R368			NHA96 初号機	終号機
1	エンプレム 86831-K12-V00 ZB	ZB	ZB F-48	4
2	エンプレム,ホンダ 86101-K12-V00	ZB	ZB ZB F-	48 1
3	カバー,L.ビリオン 83611-K12-V00	ZA	ZA ZA F-	14 7
4	カバー,L.フロアーサイド	83610-K12-V00		ZE ZB	ZH F-14	6
5	カバー,L.フロント	64360-K12-V00 ZG		ZD	ZK F-12	5
6	カバー,R.ビリオン	83511-K12-V00 ZA		ZA ZA	F-14 5
7	カバー,R.フロアーサイド	83510-K12-V00		ZE ZB	ZH F-14	4
8	カバー,R.フロント	64350-K12-V00 ZG		ZD	ZK F-12	4
9	カバー,アッパーインナー	81140-K12-V00 ZD		ZB ZF			F-13 10
10	カバー,センターアッパー	80151-K12-V00		ZE	ZB	ZH			F-15	1
11	カバー,センターロアー	80152-K12-V00 ZB		ZB ZB	F-15 2
12	カバー,フロントハンドル	53205-K12-V00		ZG	ZD	ZK			F-9	3
13	カバー,リヤーハンドル	53206-K12-V00		ZG	ZD	ZK			F-9	4
14	カバー,リヤーロアー	83503-K12-V00		ZF	ZC	ZJ			F-15	3
15	カバー,ロアーインナー	81150-K12-V00 ZB		ZB ZB	F-13 17
16	カバーASSY,メーター	53215-K12-V00		ZB	ZB	ZB			F-2	10
17	カバーセット,L.ボディ	83650-K12-V20		ZJ	ZC	ZG			F-15	6
18	カバーセット,R.ボディ	83550-K12-V20		ZJ	ZC	ZG			F-15	4
19	カバーセット,フロントアツパー	64300-K12-V00		ZB	ZH	ZL			F-12	1
20	カバーセット,リヤーセンター	83603-K12-V00		ZB	ZH	ZL			F-15	5

リード125 (NHX125L)……J

NO.	機種名 (MODEL)				NHX125L
	フォトNO.				NO. 13 NO	14 NO. 15		適用号機		掲載ブロック	見出番号
	主体色 (COLOR)				ランベントシルバーメタリック	キャンディラスターレッド	パールメタロイドホワイト
	コード (CODE)				NH-B86M R-368C NH-A96P
	色物部品名 基本部品番号 NHB86 R368				NHA96 初号機	終号機
21	キャップ,ハンドルカバー 53207-KZ				L-840 ZA ZA ZA F-9 18
22	キャリヤー,ラギジ 81200-K12-J0				O ZA ZA ZA F-24 7
23	シートCOMP.,ダブル				77200-K12-V00	ZC	ZC	ZC		F-24	2
24	ステップ,フロアー				64310-K12-V00	ZB	ZB	ZB		F-14	2
25	ノブ,ポケットリッド				81144-K12-V00	ZA	ZA	ZA		F-13	13
26	フエンダー,フロント				61100-K12-V00	ZG	ZD	ZK		F-11	1
27	フエンダー,リヤー				80105-K12-V00	ZB	ZB	ZB		F-39	2
28	プラグ,ホール				90656-GCC-000	ZC	ZC	ZC		F-16	5
29	プロテクター,マフラー				18318-K12-V00	ZA	ZA	ZA		F-30	5
30	ホイールサブASSY.,フロント				44650-K12-V80	ZA	ZA	ZA		F-20-40	6
31	ホイールサブASSY.,リヤー				42650-K12-V00	ZA	ZA	ZA		F-22-30	2
32	ボックス,インナー				81142-K12-J00 ZA	ZA	ZA F-13	11
33	ボックスASSY.,ラギジ				81260-K12-J00	ZA	ZA	ZA		F-16	3
34	マーク,ホンダ				86102-K12-V00	ZD	ZC	ZD		F-48	2
35	リッド,スマートエマージエンシー				81145-K12-V00	ZG	ZD	ZK		F-13	14
36	リッド,フューエル				80160-K12-V00	ZB	ZB	ZB		F-13	3
37	リッドASSY.,インナーボックス				81160-K12-V00	ZG	ZD	ZK		F-13	18

フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について

・標準部品のフューエルホース／チューブとビニールチューブ、および一般用チューブは長巻のバルク部品に代替されます。

・標準部品のフューエルホース/チューブとビニールチューブ、および一般用チューブを注文の際は、バーツカタログ本文中の部品名下に記載されている（）付バルク部品番号または下記一覧表でご確認の上ご注文ください。

・交換の際は部品名中に記載されている正規の長さにカットして使用してください。

(バルク部品のカット方法、ナンバー記入方法等の取り扱いについては、サービスマニュアルおよびバルク部品に同梱されている説明書を参照してください。)

・カット後の価格については、パーツカタログ本文に記載されている希望小売価格を参照してください。

・下記の表は標準部品番号とパルク部品番号一覧表です。記載の代替部品以外は絶対に使用しないで下さい。

フューエルホース/チューブ
標準部品番号 バル	ク部品番号部品番号	バルク部品
		内径(mm)	長さ ^2 (in)
95001-30xxx-2x9500	01-30001-20M3.01
95001-30xxx-3x9500	01-30001-30M3.01
95001-30xxx-4x9500	01-30001-40M3.01
95001-35xxx-2x	95001-35001-50M<95001-35003-50M>	3.5	13
95001-35xxx-3x	95001-35001-60M<95001-35003-60M>	3.5	13
95001-35xxx-4x	95001-35001-60M<95001-35003-60M>	3.5	13
95001-35xxx-5x	95001-35001-50M<95001-35003-50M>	3.5	13
95001-35xxx-6x	95001-35001-60M<95001-35003-60M>	3.5	13
95001-45xxx-2x	95001-45001-50M<95001-45003-50M>	4.5	13
95001-45xxx-3x	95001-45001-60M<95001-45003-60M><95001-45008-60M>	4.5	138
95001-45xxx-4x	95001-45001-60M<95001-45003-60M><95001-45008-60M>	4.5	138
95001-45xxx-5x	95001-45001-50M<95001-45003-50M>	4.5	13
95001-45xxx-6x	95001-45001-60M<95001-45003-60M><95001-45008-60M>	4.5	138
95001-55xxx-2x	95001-55001-50M<95001-55003-50M><95001-55008-50M>	5.5	138

フューエルホース/チューブ
標準部品番号 バルク部品番号 品番号		パルク部品
		内径 (mm)	長さ2 (m)
95001-55xxx-3x	95001-55001-60M<95001-55003-60M>	5.5	138
95001-55xxx-4x	95001-55001-60M<95001-55003-60M>	5.5	138
95001-55xxx-5x	95001-55001-50M<95001-55003-50M>	5.5	138
95001-55xxx-6x	95001-55001-60M<95001-55003-60M>	5.5	138
95001-75xxx-2x	95001-75001-50M<95001-75003-50M>	7.5	13
95001-75xxx-3x	95001-75001-60M<95001-75008-60M>	7.5	138
95001-75xxx-4x	95001-75001-60M<95001-75003-60M>	7.5	138
95001-75xxx-5x	95001-75001-50M<95001-75003-50M>	7.5	13
95001-75xxx-6x	95001-75001-60M<95001-75003-60M>	7.5	138
95001-80xxx-2x9500	01-80001-50M8.01
95001-80xxx-3x9500	01-80001-60M8.01
95001-80xxx-4x9500	01-80001-60M8.01
95001-80xxx-5x9500	01-80001-50M8.01
95001-80xxx-6x9500	01-80001-60M8.01

ビニールチューブ
標準射星番号 バルク部品番号単星番号		パルク部品
		内径(mm)	外径(mm)	長さ(m)
95003-01xxx-3x	95003-0100+60M<95003-01003-60M>	2.9 6.8		13
95003-01xxx-60	95003-0100+60M<95003-01003-60M>	2.9 6.8		13
95003-03xxx-3x	95003-0300+60M<95003-03003-60M>	3.0 6.0		13
95003-03xxx-60	95003-0300+60M<95003-03003-60M>	3.0 6.0		13
95003-05xxx-3x	95003-0500+60M<95003-05003-60M> <95003-05008-60M>	3.5 6.5		138
95003-05xxx-60	95003-0500+60M<95003-05003-60M> <95003-05008-60M>	3.5 6.5		138
95003-07xxx-1x	95003-0700+10M<95003-07003-10M> <95003-07008-10M>	4.0 7.0		138
95003-07xxx-20	95003-0700+10M<95003-07003-10M> <95003-07008-10M>	4.0 7.0		138
95003-07xxx-3x	95003-0700+60M<95003-07003-60M> <95003-07008-60M>	4.0 7.0		138
95003-07xxx-60	95003-0700+60M<95003-07003-60M> <95003-07008-60M>	4.0 7.0		138
95003-07xxx-7x	95003-0700+70M<95003-07003-70M> <95003-07008-70M>	4.0 7.0		138
95003-08xxx-1x	95003-0800+10M<95003-08003-10M> <95003-08008-10M>	4.5 6.5		138
95003-09xxx-3x	95003-0900+60M<95003-09003-60M>	4.5 8.0		13
95003-09xxx-60	95003-0900+60M<95003-09003-60M>	4.5 8.0		13
95003-10xxx-1x	95003-1000+10M<95003-10003-10M>	5.0 8.0		13
95003-10xxx-20	95003-1000+10M<95003-10003-10M>	5.0 8.0		13
95003-10xxx-3x	95003-1000+60M<95003-10003-60M>	5.0 8.0		13
95003-10xxx-60	95003-1000+60M<95003-10003-60M>	5.0 8.0		13
95003-11xxx-3x	95003-1100+60M<95003-11003-60M> <95003-11008-60M>	5.0 9.0		138
95003-11xxx-60	95003-1100+60M<95003-11003-60M> <95003-11008-60M>	5.0 9.0		138
95003-12xxx-1x	95003-1200+10M<95003-12003-10M> <95003-12008-10M>	5.0 7.0		138
95003-12xxx-20	95003-1200+10M<95003-12003-10M> <95003-12008-10M>	5.0 7.0		138

ビニールチューブ
標準部品番号 パルク部品番号/部品番号		パルク部品
		内径(mm)	外径(mm)	長さ(n)
95003-14xxx-1x	95003-14001-10M<95003-14003-10M>	6.0 9.0		13
95003-14xxx-3x	95003-14001-60M<95003-14003-60M>	6.0 9.0		13
95003-14xxx-20	95003-14001-10M<95003-14003-10M>	6.0 9.0		13
95003-17xxx-1x	95003-17001-10M<95003-17003-10M>	7.0 9.0		13
95003-18xxx-1x	95003-18001-10M<95003-19003-10M>	7.0 11.0		138
	<95003-19008-10M>
95003-19xxx-20	95003-19001-10M<95003-19003-10M>	7.0 11.0		138
	<95003-19008-10M>
95003-19xxx-3x	95003-19001-60M<95003-19003-60M>	7.0 11.0		138
	<95003-19008-60M>
95003-19xxx-60	95003-19001-60M<95003-19003-60M>	7.0 11.0		138
	<95003-19008-60M>
95003-40xxx-20	95003-45001-10M<95003-40003-10M>	12.0 19.0		13
95003-21xxx-1x	95003-21001-10M<95003-21003-10M>	8.0 9.0		13
	<95003-21003-10M>
95003-21xxx-20	95003-21001-10M<95003-21003-10M>	8.0 9.0		13
	<95003-21003-10M>
95003-23xxx-1x	95003-23001-10M<95003-23003-10M>	8.0 12.0		13
	<95003-23003-10M>
95003-23xxx-20	95003-23001-10M<95003-23003-10M>	8.0 12.0		13
	<95003-23008-60M>
95003-23xxx-3x	95003-23001-60M<95003-23003-60M>	8.0 12.0		138
	<95003-23008-60M>
95003-23xxx-60	95003-23001-60M<95003-23003-60M>	8.0 12.0		138
	<95003-23008-60M>
95003-25xxx-1x	95003-25001-10M<95003-25003-10M>	9.0 11.0		13
	<95003-25003-10M>
95003-25xxx-20	95003-25001-10M<95003-25003-10M>	9.0 11.0		13
	<95003-25003-60M>
95003-25xxx-3x	95003-25001-60M<95003-25003-60M>	9.0 11.0		13
	<95003-25003-60M>
95003-25xxx-7x	95003-25001-70M<95003-25003-70M>	9.0 11.0		13
	<95003-25003-70M>
95003-27xxx-1x	95003-27001-10M<95003-27003-10M>	9.0 13.0		13
	<95003-27003-10M>
95003-27xxx-20	95003-27001-10M<95003-27003-10M>	9.0 13.0		13
	<95003-27003-10M>
95003-27xxx-3x	95003-27001-60M<95003-27003-60M>	9.0 13.0		13
	<95003-27003-60M>
95003-27xxx-60	95003-27001-60M<95003-27003-60M>	9.0 13.0		13
	<95003-27003-60M>
95003-33xxx-1x	95003-33001-10M<95003-33003-10M>	10.0 14.0		13
	<95003-33003-10M>

ビニールチューブ
標準部品番号	パルク部品番号	パルク部品
		内径(mm)	外径(mm)	重量(kg)
95D03-3xxxx-20	95003-33001-10M<95003-33003-10M>	10.0	14.0	13
95D03-36xxx-1x	95003-36001-10M<95003-36003-10M>	11.0	13.0	138
95D03-36xxx-20	95003-36001-10M<95003-36003-10M>	11.0	13.0	138
95D03-37xxx-3x	95003-37001-60M<95003-37003-60M>	11.0	15.0	13
95D03-37xxx-60	95003-37001-60M<95003-37003-60M>	11.0	15.0	13
95D03-38xxx-1x	95003-38001-10M<95003-38003-10M>	12.0	13.0	13
95D03-38xxx-20	95003-38001-10M<95003-38003-10M>	12.0	13.0	13
95D03-39xxx-1x	95003-39001-10M<95003-39003-10M>	12.0	14.0	13
95D03-39xxx-20	95003-39001-10M<95003-39003-10M>	12.0	14.0	13
95D03-40xxx-3x	95003-40001-60M<95003-40003-60M>	12.0	16.0	13
95D03-40xxx-60	95003-40001-60M<95003-40003-60M>	12.0	16.0	13
95D03-43xxx-1x	95003-43001-10M<95003-43003-10M>	13.0	15.0	136
95D03-43xxx-20	95003-43001-10M<95003-43003-10M>	13.0	15.0	136
95D03-45xxx-1x	95003-45001-10M<95003-45003-10M>	14.0	18.0	138
95D03-45xxx-20	95003-45001-10M<95003-45003-10M>	14.0	18.0	138
95D03-50xxx-1x	95003-50001-10M<95003-50003-10M>	16.0	19.0	13
95D03-50xxx-20	95003-50001-10M<95003-50003-10M>	16.0	19.0	13
95D03-50xxx-3x	95003-50001-60M<95003-50003-60M>	16.0	19.0	13
95D03-55xxx-1x	95003-55001-10M<95003-55003-10M>	17.5	20.5	13
95D03-55xxx-20	95003-55001-10M<95003-55003-10M>	17.5	20.5	13
95D03-60xxx-1x	95003-60001-10M<95003-60003-10M>	22.0	27.0	13
95D03-60xxx-20	95003-60001-10M<95003-60003-10M>	22.0	27.0	13
95D03-60xxx-3x	95003-60001-60M<95003-60003-60M>	22.0	27.0	13
95D03-60xxx-60	95003-60001-60M<95003-60003-60M>	22.0	27.0	13

一般用チューブ
標準部品番号 バルク部品番号部品番号		バルク部品
		内径 (mm)	長ささ (m)
95005-11xxx-3x950	05-11001-30M11.01
95005-11xxx-5x950	05-11001-50M11.01
95005-12xxx-1x	95005-12001-10M<95005-12003-10M>	12.0	13
95005-12xxx-2x950	05-12001-20M12.01
95005-12xxx-3x950	05-12001-30M12.01
95005-12xxx-5x950	05-12001-50M12.01
95005-14xxx-1x950	05-14001-10M14.01
95005-14xxx-2x	95005-14001-20M<95005-14003-20M>	14.0	13
95005-14xxx-3x950	05-14001-30M14.01
95005-14xxx-5x950	05-14001-50M14.01
95005-17xxx-1x950	05-17001-10M17.01
95005-17xxx-2x950	05-17001-20M17.01
95005-17xxx-3x950	05-17001-30M17.01
95005-17xxx-5x950	05-17001-50M17.01
95005-30xxx-3x950	05-30001-30M3.01
95005-30xxx-5x950	05-30001-50M3.01
95005-35xxx-1x	95005-35001-10M<95005-35003-10M><95005-35008-10M>	3.5	138
95005-35xxx-2x950	05-35001-20M3.51
95005-35xxx-3x950	05-35001-30M3.51
95005-35xxx-4x	95005-35001-10M<95005-35003-10M><95005-35008-10M>	3.5	138
95005-35xxx-5x950	05-35001-50M3.51
95005-45xxx-1x	95005-45001-10M<95005-45003-10M><95005-45008-10M>	4.5	138
95005-45xxx-2x950	05-45001-20M4.51
95005-45xxx-3x950	05-45001-30M4.51

一般用チューブ
標準部品番号 バルク部品番号部品番号		バルク部品
		内径 (mm)	長さ (m)
95005-45xxx-4x	95005-45001-10M<95005-45003-10M>	4.5	138
	<95005-45008-10M>
95005-45xxx-5x95005-45001-50M4.51
95005-50xxx-3x	95005-50001-30M<95005-50003-30M>	5.0	13
95005-50xxx-5x95005-50001-50M5.01
95005-55xxx-1x	95005-55001-10M<95005-55003-10M>	5.3	138
	<95005-55008-10M>
95005-55xxx-2x	95005-55001-20M<95005-55003-20M>	5.3	13
95005-55xxx-4x	95005-55001-10M<95005-55003-10M>	5.3	138
	<95005-55008-10M>
95005-65xxx-1x	95005-65001-10M<95005-65003-10M>	6.5	13
95005-65xxx-2x95005-65001-20M6.51
95005-70xxx-3x	95005-70001-30M<95005-70003-30M>	7.0	13
95005-70xxx-5x95005-70001-50M7.01
95005-75xxx-1x	95005-75001-10M<95005-75003-10M>	7.3	13
95005-75xxx-2x95005-75001-20M7.31
95005-80xxx-1x	95005-80001-10M<95005-80003-10M>	8.0	13
95005-80xxx-2x95005-80001-20M8.01

*注）Xは数字、英字を省略表示したものです。

注意：フェーエルホース/チューグと一般用チューグ、及びビニールチューグを間違えて使用すると危険が生じます。

フューエルホース／チューブ使用箇所に一般用チューブ、及びビニールチューブを使用したり、その逆の使用は絶対しないで、パーツカタログ記載のバルク部品をサービスマニュアル及びバルク部品に同梱されている説明書に従って正しく使用してください。

エンジン グループ
E-2シリンダーヘッドカバー	E-3シリンダーヘッド	E-4カムシャフト/バルブ
E-5カムチェン/テンショナー	E-6シリンダー	E-9ウォーターボンブ
E-10A.C.G.スターター	E-11オイルポンプ	E-13L.サイドカバー

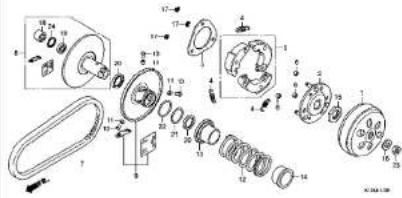

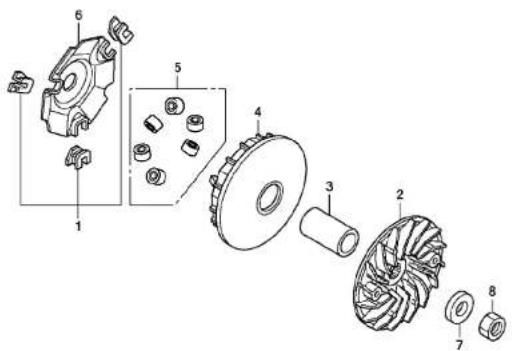

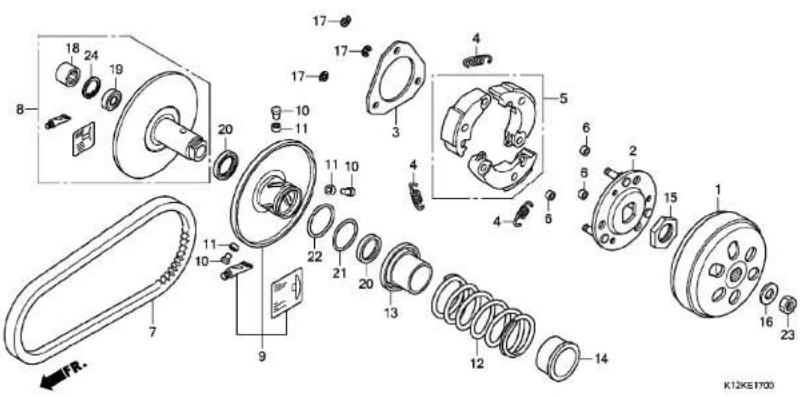

E-14ラジェター	E-16ドライブフェイス	E-17ドリブンフェイス

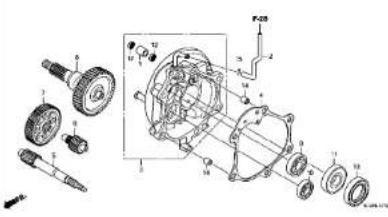

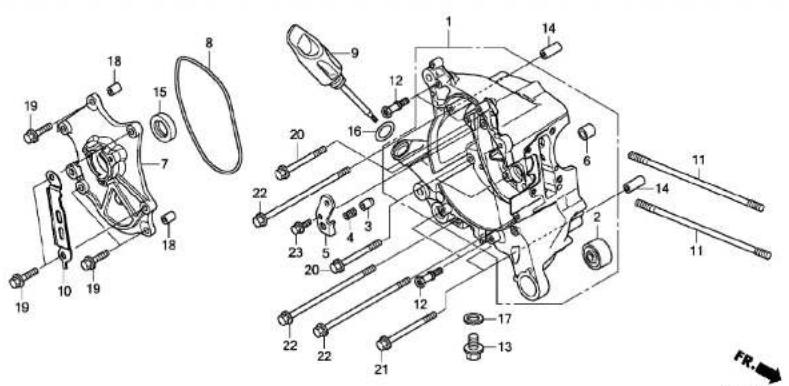

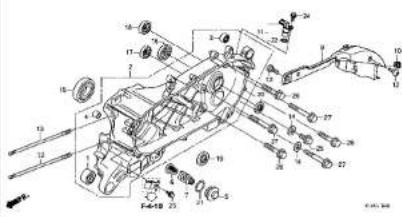

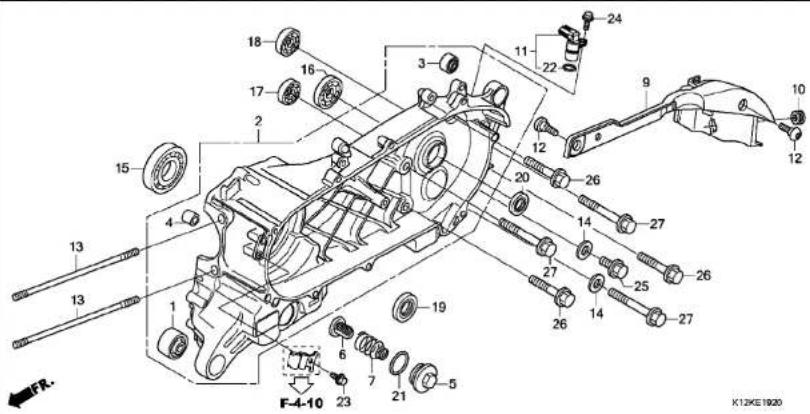

E-17-10トランスミッション	E-19-10R.クランクケース	E-19-20L.クランクケース

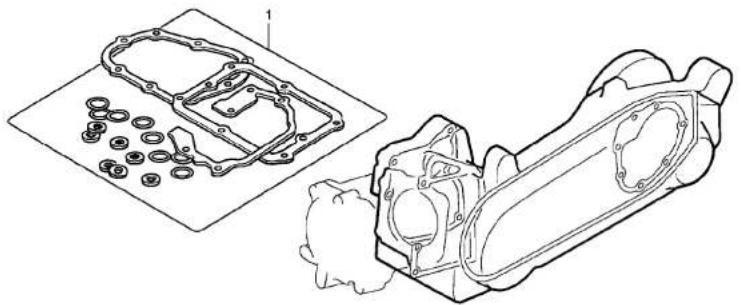

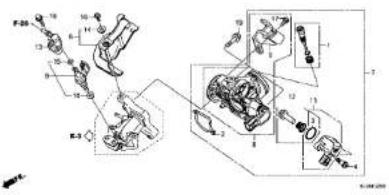

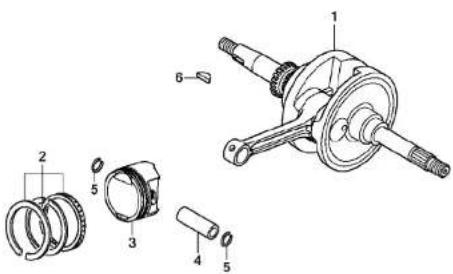

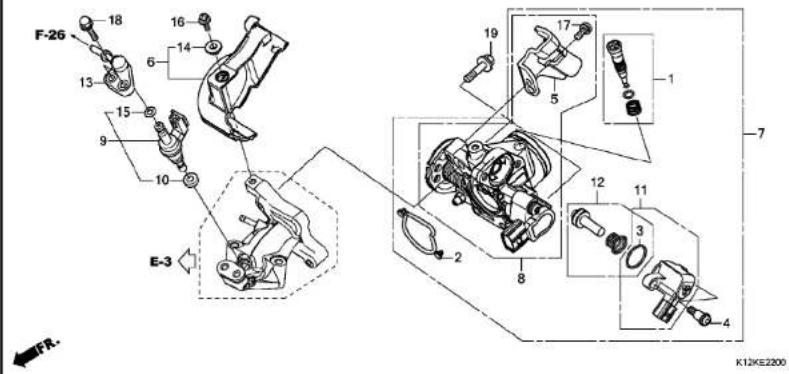

E-20クランクシャフト/ピストン	E-22スロットルボディ	EOP-1ガスケットキットA

エンジン グループ
EOP-2ガスケットキットB
フレーム グループ

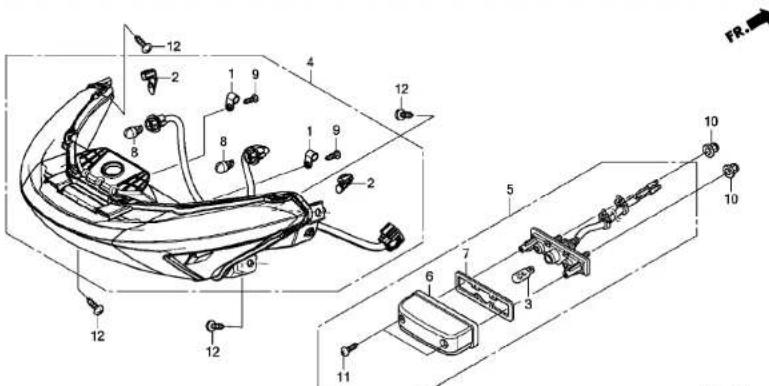

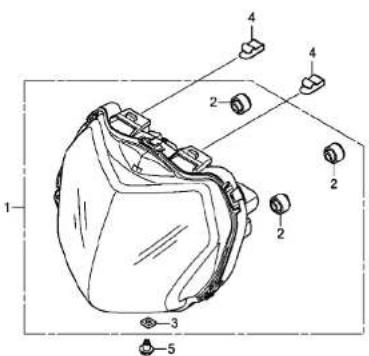

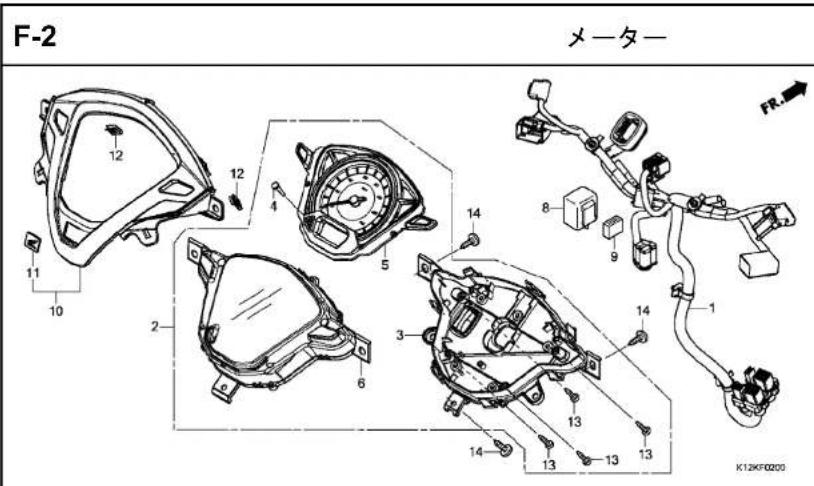

F-1ヘッドライト	F-2メーター	F-3ミラー

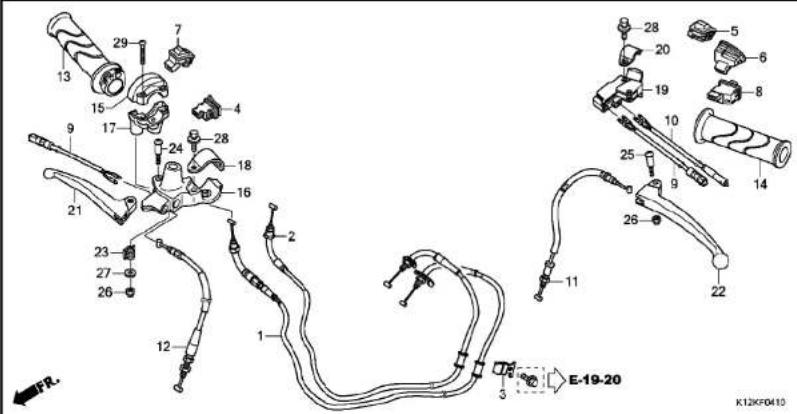

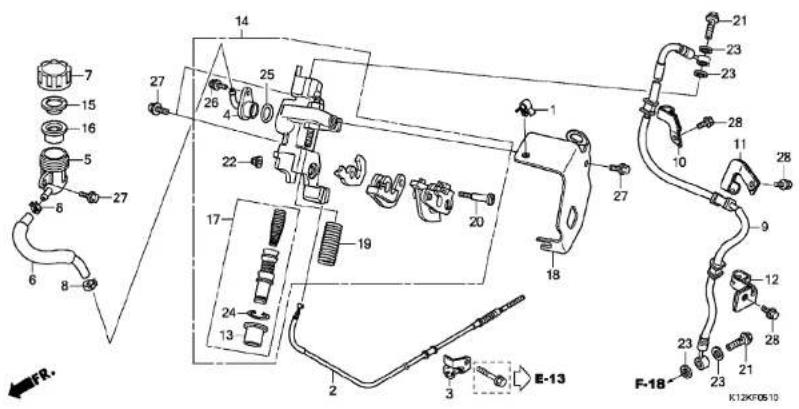

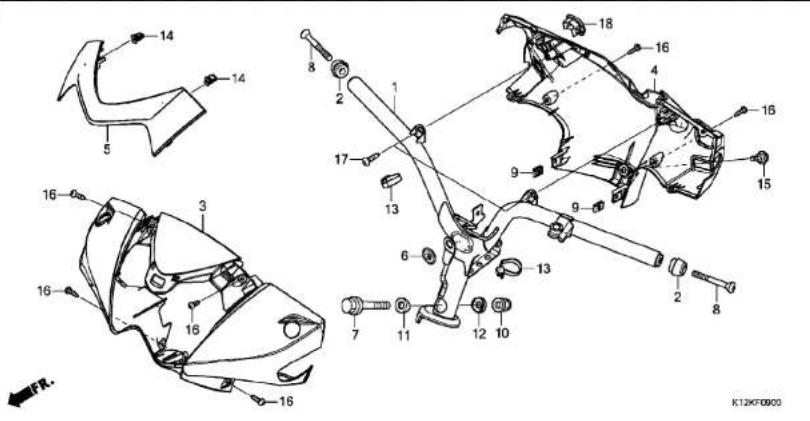

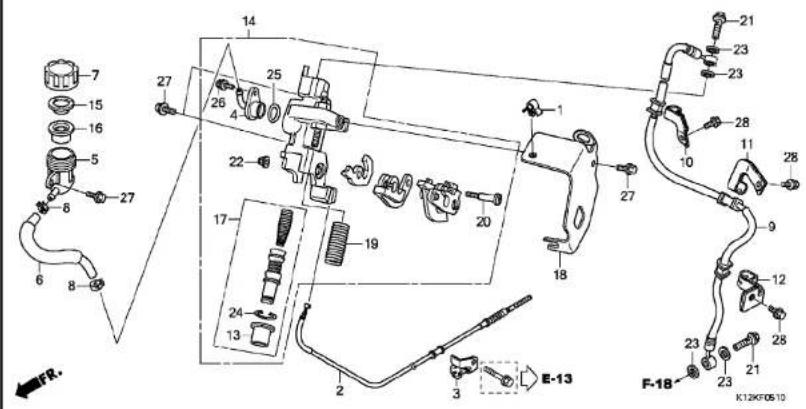

F-4-10ハンドルレバー/スイッチ/ケーブル	F-5-10ブレーキマスターシリンダー	F-9ハンドルパイプ/ハンドルカバー

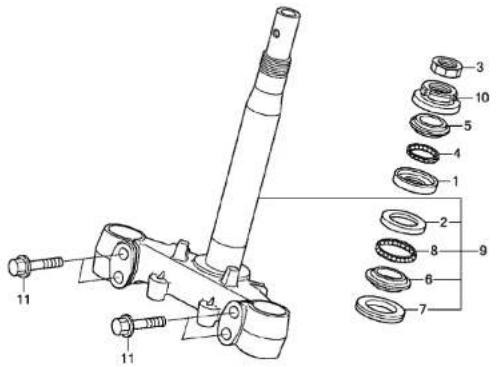

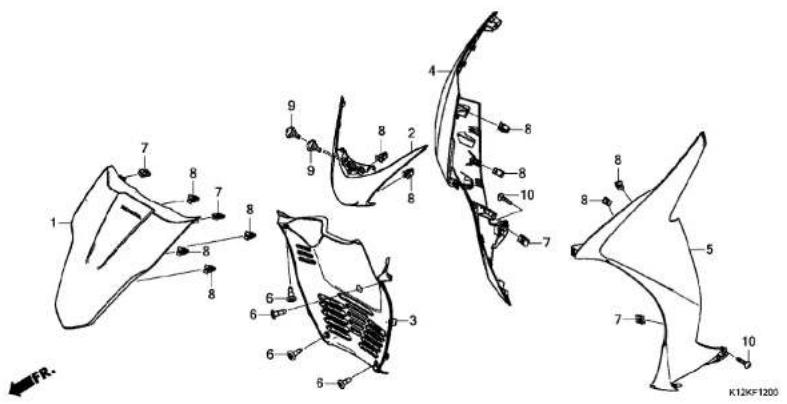

F-10ステアリングステム	F-11フロントフェンダー	F-12フロントカバー
	F-14フロアーステップ	F-14-10ビリオンステップ

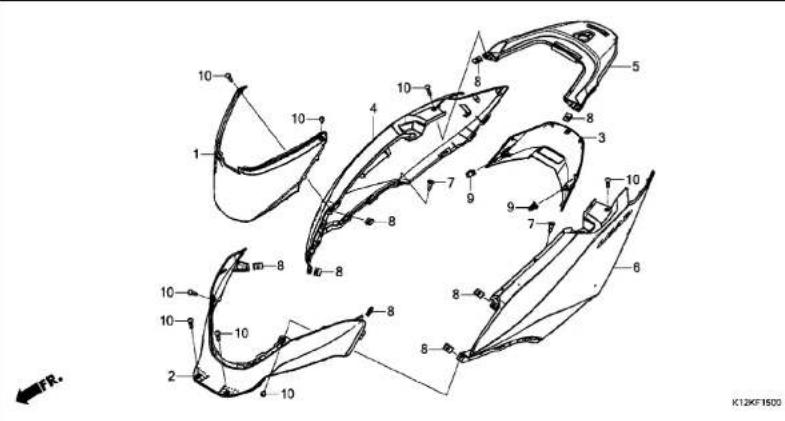

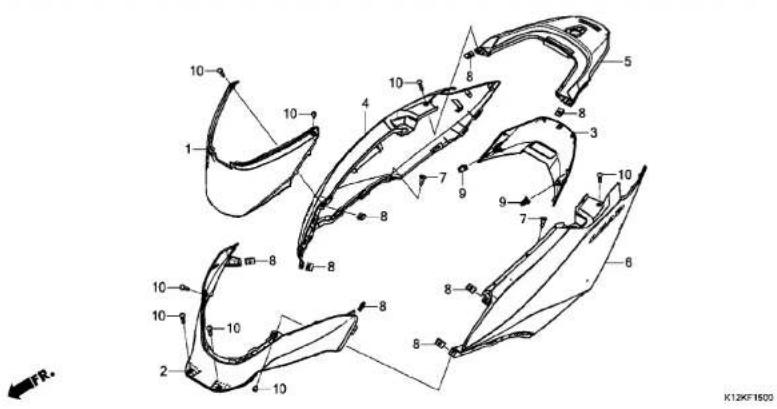

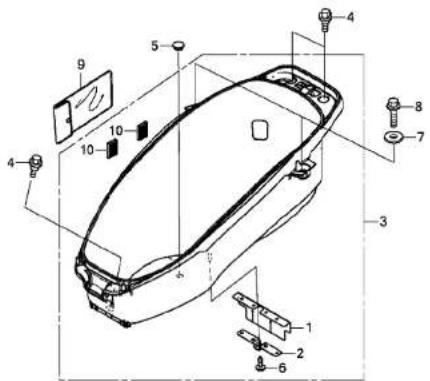

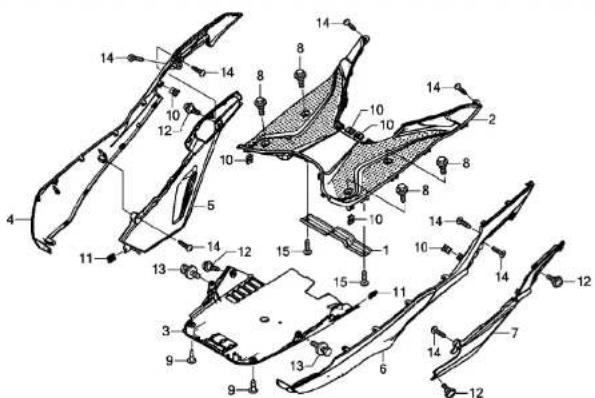

F-15ボディカバー	F-16ラギジボックス	F-17フロントフォーク

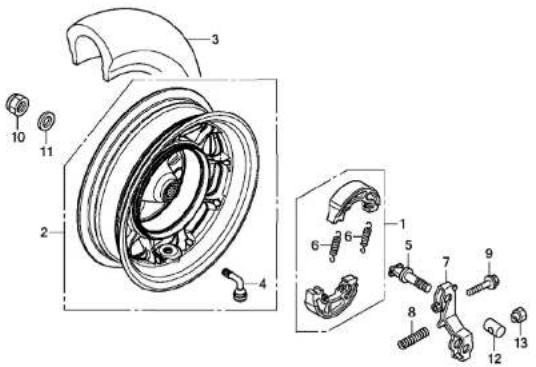

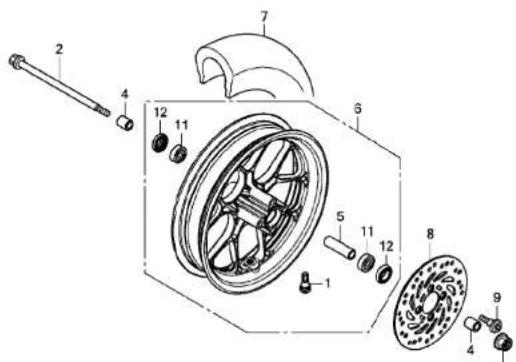

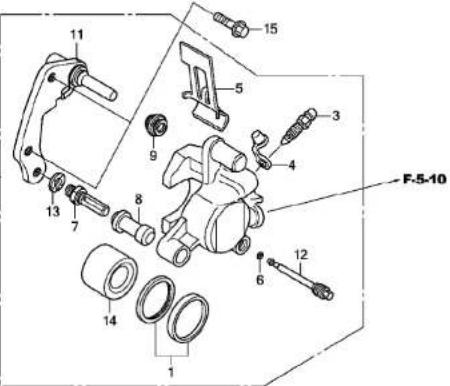

F-18フロントブレーキキャリバー	F-20-40フロントホイール	F-22-30リヤーホイール

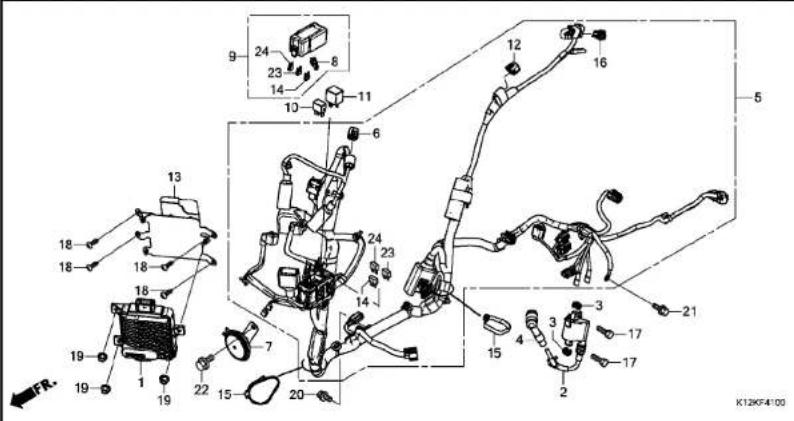

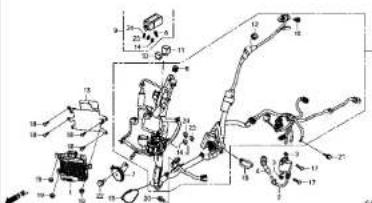

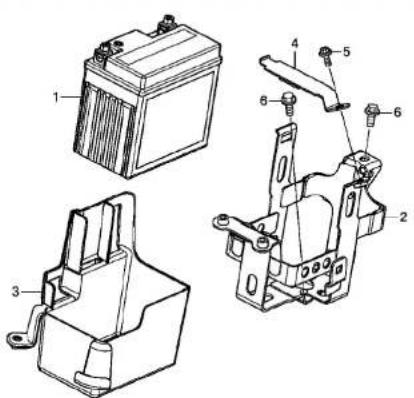

	F-40バッテリー	F-41ワイヤーハーネス
	F-43リザーブタンク	F-47コーションラベル

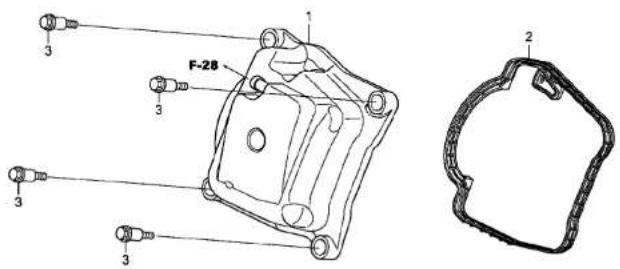

E-2シリンダーヘッドカバー
K12KG0200
見出部品番号部品名使用徑数適用号機NHX125タ イ ブ
番号	J	L	初号機	終号機
1 12310-K66-V00	カバー-COMP.,ヘッド	......	1	1
2 12391-K66-V01	ガスケット,ヘッド	カバー	1	1
3 90013-K66-V00	ホルト,ヘッド	カバー	4	4

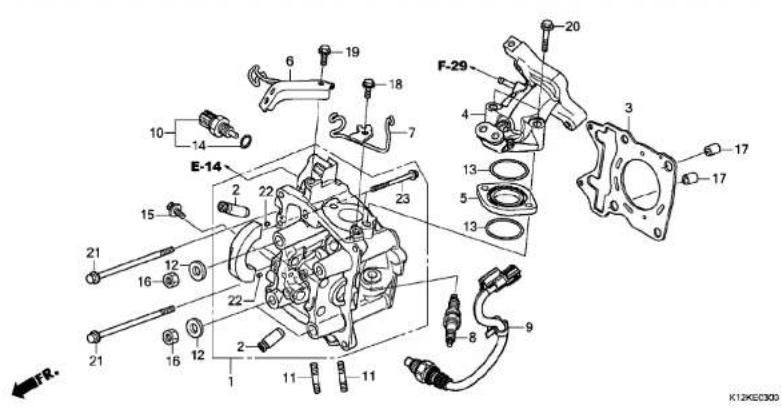

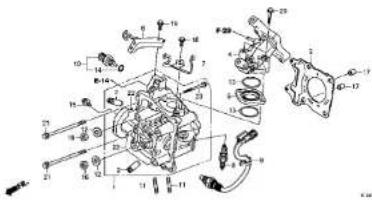

E-3シリンダーヘッド
見出部品番号部品名使用係数適用号機NHX125J L タイフ
番号
1 12010-K66-V00 ヘット ASSY, シリンダー......			1	1
2 12204-KWN-P00 カイド, バルブ(オーバーサイズ)··			2	2
3 12251-K12-901 ガスケット, シリターヘッド......			1	1
4 17110-K12-V00 バイブCOMP., インレット......			1	1
5 17119-KWN-710 インシュレーター, インテークパイプ......			1	-
17119-K29-V80 ...... - 1
6 17120-K12-900 ステ-COMP., ホースクランバー(A)··			1	1
7 17219-K12-V00 クランバー, プリーザーチューブ......			1	1
8 31917-KPH-901 ブラグ, スパーク(CPR7EA-9)(NGK)			1	1
31927-KPH-901 ブラグ, スパーク(U22EPR9)(DENSO)			1	-	---- 2J, J
9 36532-K66-V01 センサー, 02 ......			1	-
36532-K12-V81 ......			-	1
10 37870-KZR-601 センサーASSY., ウォーターテンプレチャー			1	1
11 90004-KGF-910 ホルト, スケット 7X17 ......			2	2
12 90483-KWN-900 ワッシャー 8MM ......			4	4
13 91301-KRJ-901 Oリング 29X2 ......			2	2
14 91307-PLC-004 Oリング 9.5X1.9(バナソニック)··			1	1
15 93404-06012-00 ホルトワッシャー 6X12 ......			1	1
16 94030-08280 ナツト, 6カケ 8MM ......			4	4
17 94301-10160 ノックピン 10X16 ......			2	2
18 95701-06012-00 ホルト, フランジ 6X12 ......			1	1
19 95701-06014-00 ホルト, フランジ 6X14 ......			1	1
20 95701-06040-00 ホルト, フランジ 6X40 ......			2	2

E-3シリンダーヘッド
見出部品番号部品名使用係数適用号機NHX125タ イ ブ
番号	J L 初号機 終号機
21 95701-06095-00 ホルト, フランジ 6X95 ......	2 2
22 94303-03050 ノツピン 3X5 ......	2 2
23 96001-06080-00 ホルト, フランジ 6X80 ......	2 2

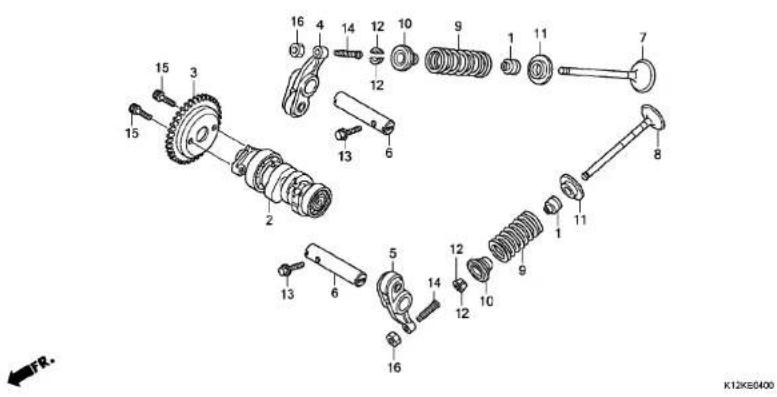

E-4カムシャフト/バルブ
見出部品番号部品名使用係数適用号機NHX125タ イ フ
番号	J	L	初号機	終号機
1 12209-GB4-681	シール、パルプステム(NOK)	......	2	2
2 14100-K77-V00	カムシャフトCOMP	......	1	1
3 14321-KWN-900	スプロケット、カム(34T)	......	1	1
4 14430-KZR-600	アームCOMP、インテークパルプロッカー	......	1	1
5 14440-KZR-600	アームCOMP、エキゾーストパルプロッカー	......	1	1
6 14451-KZR-600	シャフト、ロッカーアーム	......	2	2
7 14711-KWN-900	パルプ、インレット	......	1	1
8 14721-KWN-900	パルプ、エキゾースト	......	1	1
9 14751-KWN-900	スプリング、パルプ	......	2	2
10 14771-KWN-900	リテーナー、パルプスプリング	......	2	2
11 14775-KZR-600	シート、パルプスプリング	......	2	2
12 14781-MA6-000	コツター、パルプ	......	4	4
13 90002-KWB-600	ホルト、フランジ 5X12	......	2	2
14 90012-KWB-600	スクリュー、タベツトアジヤステイング	......	2	2
15 90083-KVB-900	ホルト、ソケットノック 5MM	......	2	2
16 90206-001-000	ナツト、タベツトアジヤステイング	......	2	2

E-4カムシャフト / バルブ

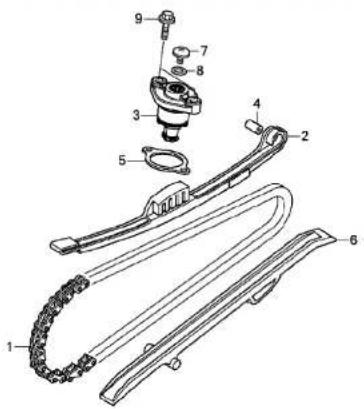

E-5カムチェン/テンショナー
K12KE0500
見出部品番号部品名使用徑数適用号機NHX125タ イ フ
番号	J	L	初号機	終号機
1	14401-KSS-931	チェン,カム(92L)(ダイドー)	1	-
	14401-K29-V82	............	-	1
2	14510-KZR-600	テンショナーASSY..カムチェン	1	1
3	14520-K40-F01	リフターASSY..デシヨナー	1	1
4	14531-KZR-600	ヒボット,カムチェンテンショナー	1	1
5	14560-KZR-600	ガスケット,テンショナーリフター	1	1
6	14611-K40-F00	ガイド.,カムチェン............	1	-
	14611-K97-T00	............	-	1
7	90005-KY7-000	スクリュー,パン 6X6............	1	1
8	91306-MG3-000	Oリング 1.5X9.5............	1	1
9	95701-06022-00	ポルト,フランジ 6X22............	2	2

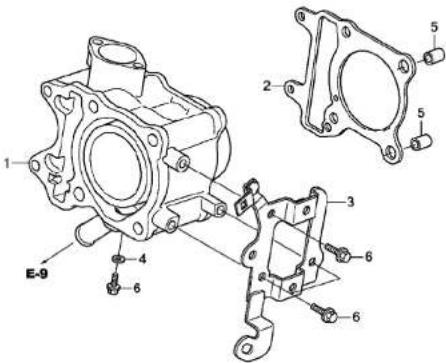

E-6 シリンダー
K12KE0800
見出 部品番号部品名 使用係数適用号機 NHX125 タイフ
番号	J	L	功号機	終号機
1 12100-KZR-600 シリンダーCOMP	1	1
2 12191-KZR-600 ガスケット, シリンダー	1	1
3 30515-KWN-710 ステーCOMP., イグニッションコイル	1	1
4 90463-ML7-000 ワッシャー, シーリング 6.5MM	1	1
5 94301-10160 ノックピン 10X16	2	2
6 95701-06014-00 ポルト, フランジ 6X14	4	4

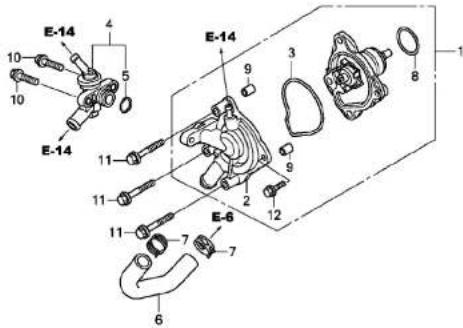

E-9 ウォーターポンプ
見出 部品番号部 品名 使用係数適用号機 NHX125 タイフ
番号	J	L	初号機	終号機
1 19200-K35-D10	ポンプ ASSY, ウオーター	1	1
2 19220-KWN-901	カバー-COMP, ウオーターホンプ	1	1
3 19226-KWN-900	ガ スケット, ウオーターホンプ カバー	1	1
4 19300-K59-A11	サーモスタットASSY.	1	1
5 19381-KWN-900	Oリング	1	1
6 19503-KWN-900	ホースC, ウオーター	1	1
7 90701-KWN-901	クランプ, ウオーターホース 24MM	2	2
8 91302-KWN-900	Oリング 34X2	1	1
9 94301-08100	ノツクピン 8X10	2	2
10 95701-06022-00	ポルト, フランジ 6X22	2	2
11 95701-06040-00	ポルト, フランジ 6X40	3	3
12 96001-06016-00	ポルト, フランジ 6X16	1	1

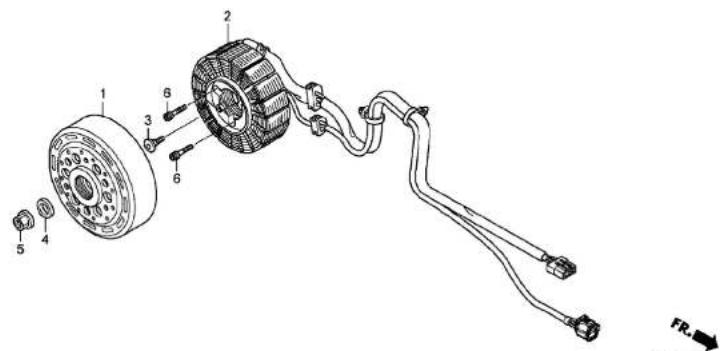

E-10 A.C.G. スターター
K13KE1000
見出部品番号部品名使用係数適用号機NHX125J L タイフ
番号	使用係数適用号機NHX125J L 初号機 終号機
1 31210-KWN-711 31210-K96-J01 2 31220-K12-J01 31220-K12-J61 3 90001-KWR-000 4 90439-KWZ-900 5 94050-12000 6 96700-06025-00	フライホールCOMP.(ミツバ)......ステーターCOMP.......ナット, フランジ 6X18......12X24X2.3......12MM......ボルト, ソケット 6X25......		1----1111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111

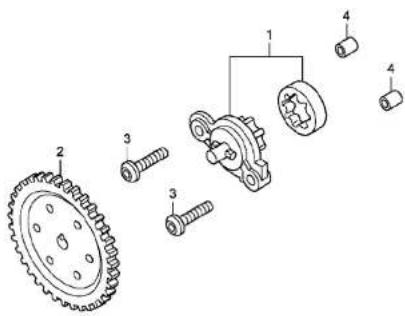

E-11 オイルポンプ
見出 部品番号部品名 使用係数適用号機 NHX125 タイフ
番号	J	L	功号機	終号機
1 15010-KWN-900	ポンプ セット.オイル	1	1
2 15133-KWN-900	ギヤー.オイルボンブ ドリプン(35T)	1	1
3 90003-KWN-900	ボルト.スペシャル 6X23.5	2	2
4 94301-08100	ノックピン 8X10	2	2

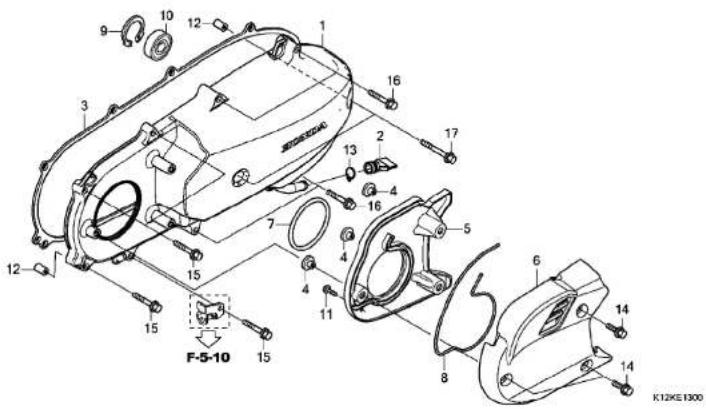

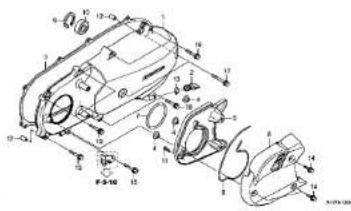

E-13 L. サイドカバー
見出 部品番号部品名 使用係数適用号機 NHX125 初号機 終号機
番号	J	L
1 11340-K12-J10	カバー-COMP..L. サイド	1	1	----	2J, 3J
11340-K12-900	----	1	1	----	J
2 11343-KVG-900	チューブ、ドレン	1	1
3 11395-K12-900	ガスケット,L. カバー	1	1
4 19416-KEY-900	カラー	3	3
5 19641-KWN-710	ダクト,L. カバー	1	1
6 19642-KWN-710	キャップ、L. カバー	1	1
7 19645-KWN-900	シール、ベルトカバーダクト	1	1
8 19649-KWN-710	シール、L. カバーダクト	1	1
9 90652-KVB-900	サークリップ、インターナル 32MM	1	1
10 91005-KVB-900	ベアリング COMP.(6002UU)(NTN)	1	1
11 93903-24480	スクリュー、タッピング 4X16	1	1
12 94301-08140	ノツケピン 8X14	2	2
13 95002-80000	クリップ、チューブ(C12)	1	1
14 96001-06018-07	ボルト、フランジ 6X18	3	3
15 96001-06028-00	ボルト、フランジ 6X28	4	4
16 96001-06040-00	ボルト、フランジ 6X40	4	4
17 96001-06065-00	ボルト、フランジ 6X65	2	2

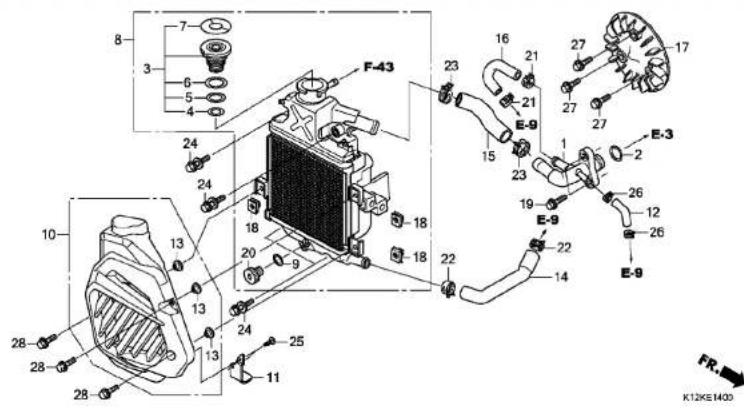

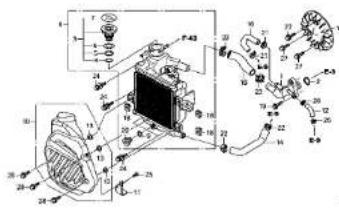

E-14ラジエター
見出部品番号部品名使用徑数適用号機NHX125タ イ フ
番号	J	L	初号機	終号機
1 12206-KZR-600	ジョイントCOMP. ウオーターホース	1	1
2 12207-KWN-900	リング 15.4X2	1	1
3 19037-K12-941	キャップ COMP.,ラジ エター	1	1
4 19049-K27-V51	リング A	1	1
5 19051-K27-V51	リング B	1	1
6 19052-K27-V51	リング C	1	1
7 19055-K12-941	ラベル,ラジ エターキャップ	1	1
8 19100-K12-J00	ラジ エターASSY.	1	1
9 19109-GET-003	シール,ドレン	1	1
10 19150-K27-V50	カバー-COMP.,ラジ エター	1	1
11 19152-K12-900	ステー,ヒートガード	1	1
12 19332-KWN-900	チューブ,エアーブ リーサー	1	1
13 19416-KEY-900	カラー	3	3
14 19501-KZR-600	ホースA,ウオーター	1	1
15 19502-KZR-600	ホースB,ウオーター	1	1
16 19504-KZR-600	ホース,パイパス	1	1
17 19510-K59-A10	ファンCOMP.,ケーリング	1	-
19510 K12-V80	......	-	1
18 84601 HA7-670	ナツト,フエンダーセッティング	3	3
19 90004-GHB-660	ホ'ルト,フランジ 6X22 (NSHF)	2	2
20 90103-GET-003	ホ'ルト,ドレン	1	1
21 90601-K27-V01	クランプ,ホース(D15.5)	2	2
22 90602-K27-V01	クランプ,ホース(D20)	2	2
23 90701-KWN-901	クランプ,ウオーターホース 24MM	2	2
24 93401-06025-08	ホ'ルトワッシャー 6X25	4	4

E-14ラジエター
見出部品番号部品名使用係数適用号機NHX125J L タイプ
番号	初号機 終号機
25 93903-24320 スクリュー,タッピング 4X12 ......	2 2
26 95002-41050-08 クランプ,チューブ(D10.5) ......	2 2
27 95701-06016-00 ホルト,フランジ 6X16 ......	3 3
28 96001-06016-07 ホルト,フランジ 6X16 ......	3 3

E-16 ドライズフロー
K12KE 1603
見出部品番号部品名使用係数適用号機NHX125ターナフ
番号	J	L	初号機	終号機
1 22011-KWN-900	ビスセット,スライド	1	1
2 22102-K35-V00	フイス,ドライフ	1	1
3 22105-KWN-900	ガス,ドライフ,フイス	1	1
4 22110-KZR-601	フイスCOMP..ムーパルト,ライフ	1	1
5 22123-K12-930	ローマセット,ウエイト	1	1
6 22131-KWN-900	トレーツ,ラフ	1	1
7 90401-KWN-900	ウシャー 15X29X7	1	1
8 94030-14200	ナット,6カク 14MM	1	1

E-17 ドリブンフェイス
見出 部品番号部品名 使用係数適用号機 NHX125 初号機 絞号機
番号	J	L
1 22100-K27-V01	アウターCOMP,クラッチ(F.C.C.)	1	1
2 22350-GFM-900	プレートCOMP,ドライブ	1	1
22350-KVB-900	......	1	1
3 22361-KVB-900	プレート,クラッチサイド	1	1
4 22401-KVB-900	スプリング,クラッチ	3	3
5 22535-K35-V00	ウエイトセット,クラッチ	1	1
6 22804-148-000	ラバー,クラッチダンパー	3	3
7 23100-KZR-601	ペルト,ドライブ(パンドー)	1	1
8 23205-K27-V00	フェイスセット,ドリブン(F.C.C.)	1	1
9 23224-K27-V00	フェイスセット,ムーパブルドリブン(F.C.C.)	1	1
10 23225-KSY-900	ピン,ローラーガイド	3	3
11 23226-KVB-900	ローラー,ガイド	3	3
12 23233-KZR-600	スプリング,ドリブンフェイス	1	1
13 23237-KWN-900	カラー,シール	1	1
14 23238-KZR-600	カラー,スプリング	1	1
15 90202-KN7-670	ナット,スペシャル 28MM	1	1
16 90441-GY6-940	ワッシャー 12.2X29X2.5	1	1
17 90605-166-720	サークリップ 7MM	3	3
18 91001-KCN-003	ベアリング,ニードル 20X29X18(NTN)	1	1
91109-KVY-902	ベアリング,ニードル 20X29X1B(SCHAEFFLER)	1	1
19 91002-GA7-701	ベアリング,ラジアルボール 6902U(NTN)	1	1

E-17 ドリブンフェイス
見出 部品番号部品名 使用係数運用号機 NHX125 初号機 終号機
19) 91004-GGC-G01 ベアリング,ラジアルボール 6902U (F.C.G.) 91009-KVY-961 ベアリング,ラジアルボール 6902U (NSK) 20 91211 KN7-671 シール,ドリブンフェイス 34X41X4 · 21 91351-642-000 Oリング,ビニオンキャップ ...... 22 91351-GR1-000 Oリング 38.5X2 ...... 23 94030-12200 ナツト,6カク 12MM ...... 24 94520-28000 サーケリップ,インターナル 28MM ......	タイフ

E-17-10 トランスミッション
見出 部品番号部品名 使用係数適用号機 NHX125 初号機 終号機 タイプ
番号	J	L
1 11204-KGF-900	スリープ、リヤープレーキカム	1	1
2 11211-K12-900	チューブ、ミツショブリーザー	1	1
3 21200-K12-900	ケースCOMP、トランスミツジョン	1	1
4 21395-K12-900	ガスケフト、トランスミツジョンケース	1	1
5 23411-K12-V00	ドライブシャフト(2IT)	1	1
6 23421-K12-V00	カウンターシャフト(13T)	1	1
7 23422-K12-V00	ギヤー、カウンター(50T)	1	1
8 23430-K12-V00	ギヤーCOMP、フアイナル(49T)	1	1
9 91004-KZR-601	ベアリング、ラジアルボール 6202(NTN)	1	1
91004-KZR-602	ベアリング、ラジアルボール 6202(フジコシ)	1	1
10 91006-KZR-601	ベアリング、ラジアルボール 6201(NTN)	1	1
91006-KZR-602	ベアリング、ラジアルボール 6201(フジコシ)	1	1
11 91009-GFC-901	ベアリング、ラジアルボール 6004UU C3(NSK)	1	1
12 91201-434-003	オイルシール 14X20X3.2(アライ)	2	2
13 91204-GFM-971	オイルシール 27X42X7(アライ)	1	1
14 94301-10120	ノクピン 10X12	2	2
15 95002-50000	クリップ、チューブ(C9)	1	1

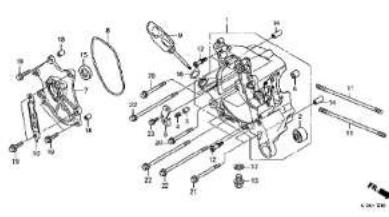

E-19-10 R. クランクケース
K12KE1910
見出部品番号部品名使用係数適用号機NHX125タ イ フ
番号	J	L	初号機	終号機
1 11100-KZR-601	クランケースCOMP, R.	......	1	1
2 11103-KVB-930	ブツシユ, エンジ シンガーラバ -	......	1	1
3 11114-KWN-900	ブラグ, ベ アリング ブツシユ	......	1	1
4 11116-KZR-600	スブ リング, ベ アリング ブ ツシユ	......	1	1
5 11117-KWN-901	プレート, ベ アリング ブ ツシユ	......	1	1
6 11205-GBC-300	ブツシユ, メインスタンド	......	1	1
7 11361-KWN-901	ベース, ステーター	......	1	1
8 11363-KWN-900	ガ スケット, ステーターベース	......	1	1
9 15651-K12-900	ゲージ, オイルレベ ル	......	1	1
10 32961-K29-910	クランバー, A. C. ジ エネレーターコード	......	1	1
11 90031-KWN-900	ボルトA, スケット 8X200.5	......	2	2
12 90036-KZR-600	ボルト, ラジ エターデイスタンス	......	4	4
13 90131-883-000	ボルト, ドレンプラグ 12X15	......	1	1
14 90702-KWN-900	ノツケピン, スペ シャル 6.3X10X30	......	2	2
15 91201-K35-J01	オイルシール 20.8X32X6(アライ)	......	1	1
16 91307-035-000	Oリング 18X3	......	1	1
17 94109-12000	ワッシャー, ドレンプラグ 12MM	......	1	1
18 94301-08100	ノックピン 8X10	......	2	2
19 95701-06025-00	ボルト, フランジ 6X25	......	6	6
20 95701-06065-00	ボルト, フランジ 6X65	......	4	4
21 95701-06080-00	ボルト, フランジ 6X80	......	2	2
22 95701-06130-00	ボルト, フランジ 6X130	......	4	4
23 96001-06016-00	ボルト, フランジ 6X16	......	1	1
E-19-20 L. クランクケース
見出 部品番号部品名 使用係数適用号機 NHX125 初号機 絞号機
番号	J	L
1 11103-KVB-930	プツユ,エンジンハンガーラバー	1	1
2 11200-K12-930	クランクケースCOMP,L	1	1
3 11203-K35-J00	プツユ,リヤーケッジンアンガーラバー	1	1
4 11205-GBC-300	プツユ,メインスタンド	1	1
5 12361-035-000	キャップ,タベツトアジヤステイングホール	1	1
6 15421-KPL-900	スクリーン,オイルフィルター	1	1
7 15428-KVB-900	スプリング,オイルフィルタースクリーン	1	1
9 32112-K12-900	プロテクター,スピードセンサー	1	1
10 32113-KWN-900	クロメット,スピードセンサーフロテクター	1	1
11 37700-K12-V01	センサーASSY,スピード	1	1
12 90001-KWR-000	ホルト,ソケット6X18	2	2
13 90032-KWN-900	ホルトB,スタット8X206	2	2
14 90495-MN5-000	ワツシャー,シーリング8MM	2	2
15 91002-KZR-602	ヘアリング,ラジアルボールスペシャル6207(フジコシ)	1	1
16 91003-KZR-602	ヘアリング,ラジアルボール6204(フジコシ)	1	1
17 91005-KZR-601	ヘアリング,ラジアルボール6301(NTN)	1	1
91005-KZR-602	ヘアリング,ラジアルボール6301(フジコシ)	1	1
18 91008-KZR-601	ヘアリング,ラジアルボール6302(NTN)	1	1
91008-KZR-602	ヘアリング,ラジアルボール6302(フジコシ)	1	1
19 91202-KWN-901	オイルシール26X45X6	1	1
見出部品番号部品名使用個数運用号機NHX125J L タイフ
番号	20 91203-K35-J01	オイルシール 20X32X6(アライ)	....	1	1
	21 91302-001-020	Oリング 30.8MM	......	1	1
	22 91303-K27-V01	Oリング 14.8X2.4	......	1	1
	23 95701-06012-00	ボルト, フランジ 6X12	......	1	1
	24 95701-06016-00	ボルト, フランジ 6X16	......	1	1
	25 95701-08016-00	ボルト, フランジ 8X16	......	1	1
	26 95701-08045-00	ボルト, フランジ 8X45	......	3	3
	27 95701-08055-00	ボルト, フランジ 8X55	......	3	3
E-20 クランクシャフト / ピストン
K12K=2000
見出 部品番号部品名 使用係数適用号機タ イ フ
番号	NHX125J L 初号機 载号機
1 13000-K12-V00 クランクシャフトCOMP ......	1	1
2 13011-KWN-900 リングセツト, ピ ストン(スタンダード) (リケン)	1	-
13011-K96-305 ......	-	1
3 13101-K77-V00 ピ ストン ......	1	1
4 13111-K77-V00 ピン, ピ ストン ......	1	1
5 13115-GN5-910 クリグプ, ピ ストンピン 13MM ......	2	2
6 90741-003-010 キー, ウツドラフ 4MM ......	1	1

E-22 スロットルボディ
見出 部品番号部品名 使用係数適用号機 NHX125 タイフ
番号	J	L	初号機	終号機
1 16016-K03-H11	スクリューセット	1	1
2 16075-KZR-601	Oリング, スロットルボ ディ	1	1
3 16077-KVB-S51	Oリング 1.9X20.4	1	1
4 16081-KYJ-901	スクリュー, トルクス 5X8.7	2	2
5 16169-GGZ-J01	ステー, ワイヤー	1	1
6 16305-K12-V00	カバーCOMP, スロットルボ ディ	1	1
7 16400-K12-V01	スロットルボ ディASSY. (GQYAB A)	1	-
16400-K12-V81	スロットルボ ディASSY. (GQYUB A)	-	1
8 16410-K12-V01	ボ ディヤット	1	-
16410-K12-V81	...	-	1
9 16450-K35-V01	インジ エクターASSY, フューエル	1	-
16450-K60-T71	...	-	1
10 16472-KPC-D50	リング, シール	1	1
11 16480-KVB-S51	ソレノイド	1	1
12 16485-K69-601	シートセット	1	1
13 17560-K12-900	ジ ヨイントCOMP, インジ エクター	1	1
14 61106-K62-B00	カラー, スロットルボ ディカバー	1	1
15 91301-GGL-J01	Oリング 6.3X2.2	1	1
16 93891-05016-08	スクリュー クッシャー 5X16	1	1
17 93892-05012-18	スクリュー クッシャー 5X12	1	1
18 95701-06022-00	ホ ルト, フランジ 6X22	2	2
19 96001-06025-00	ホ ルト, フランジ 6X25	2	2

EOP-1ガスケットキット A
K12KXC0103
見出部品番号部品名使用係数適用号機NHX125タ イ フ
番号	J	L	初号機	終号機
1 06111-K12-J00 ガ スケットキットA ......			1	1
12191-KZR-600 ガ スケット, シリング - ......	1	1
12207-KWN-900 0リング 15.4X2 ......			1	1
12251-K12-901 ガ スケット, シリング - ヘッド ......	1	1
12391-K66-V01 ガ スケット, ヘッド カバー - ......	1	1
14560-KZR-600 ガ スケット, テシショナーリフター ......	1	1
18291-GE2-921 ガ スケット, エギゾ - ストバイブ - ...	1	1
19109-GET-003 シール, ドレン ......	1	1
19226-KWN-900 ガ スケット, ウオータ - ホンプ カバー - ...	1	1
19381-KWN-900 0リング ......	1	1
90463-ML7-000 ウッシャ - シーリング 6.5MM ......			1	1
91301-KRJ-901 0リング 29X2 ......			2	2
91302-KWN-900 0リング 34X2 ......			1	1
91306-MG3-000 0リング 1.5X9.5 ......			1	1
91307-PLC-004 0リング 9.5X1.9(パ ナソニツク) -			1	1

EOP-2ガスケットキット B
K12KXC200
見出部品番号部品名使用係数適用号機NHX125タ イ フ
番号	J	L	初号機	終号機
1 06112-K12-910 ガ スケツトキットB ......		1	1
11363-KWN-900 ガ スケツト, ステーターベース ......	1	1
11395-K12-900 ガ スケツト, L.カバー ......		1	1
19645-KWN-900 シール, ベルトカバータ クト ......	1	1
19649-KWN-710 シール, L.カバータ クト ......	1	1
21395-K12-900 ガ スケツト, トランスミッションケース ......	1	1
90495-MN5-000 ワツシャー, シーリング 8MM ......		2	2
91302-001-020 0リング 30.8MM ......		1	1
91303-K27-V01 0リング 14.8X2.4 ......		1	1
91307-035-000 0リング 18X3 ......		1	1
91351-642-000 0リング, ピニオンキャップ ......	1	1
91351-GR1-000 0リング 38.5X2 ......		1	1
94109-12000 ワツシャー, ドレンプラグ 12MM ......		1	1
F-1ヘッドライト
K12KF0100
見出部品番号部品名使用係数適用号機NHX125タ イ フ
番号	J	L	初号機	終号機
1 33100-K12-J01	ヘッドライトASSY.	1	1
2 33113-MEE-D01	パイプ,CP.	3	3
3 33128-GBL-003	ナツト,スペシャル	1	1
4 53209-GAH-000	クリップ,ヘッドライト	2	2
5 90101-KZL-930	ポルト,アシャスティング	1	1

見出部品番号部品名		使用係数適用号機NHX125J L			タイフ
番号
1 32101-K12-J00	サブ ハーネス, スピード メーター......	1	1
2 37100-K12-J01	メータ-ASSY, コンピ ネーション (KPH)	1	1
3 37112-K12-J01	ケース, アンダー......	1	1
4 37203-K12-V01	ロット, スイッチエクステンション......	1	1
5 37210-K12-J01	スピード メータ-COMP.......	1	1
6 37211-K12-V01	レンズ' ASSY.......	1	1
8 38301-KPH-B81	リレーCOMP., ウインカー (ミツバ*)......	1	1
9 38306-KK4-000	サスペンション, ウインカーリレー (ミツバ*)	1	1
10 53215-K12-V00ZB	カバー-ASSY., メーター*NH411M=, フォースシルバーメタリック	1	1	——————— ———————— 2J, J
53215-K12-V00ZD	*NIIA76M*マットギャラクシープ ラックメタリック	1	1	——————— ———————— 3J
11 86150-KYS-940 エンブレム, ブ ロダ ケション(シンコー アジア)		1	1
12 90302-KWW-A00	ナツト, スブ リング 4MM......	2	2
13 93903-22420	スクリュー, タッピ ンゲ 3X16......	4	4
14 93903-25310	スクリュー, タッピ ンゲ 5X16......	3	3
F-3ミラー
←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→← →→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→ ←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→←→< img src="images/box12345567890000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 6 90201-MW3-620 ナット、6カク 10MM(ヒダリネジ) -- 使用係数適用号機 NHX125J L 初号機 载号機 タイフ
見出部品番号部品名
番号
1 88115-KVG-V40	プーツ、ミラーアツバー	2	2
2 88119-K12-V00	キャップ、ロックナット	2	2
3 88210-K12-V00	ミラーCOMP. R.	1	1
4 88220-K12-V00	ミラーCOMP. L.	1	1
5 90003-KFL-710	ホルト、アダブター 10MM	2	2
6 90201-MW3-620	ナット、6カク 10MM(ヒダリネジ) --	2	2

F-4-10 ハンドルレバー / スイッチ / ケーブル
見出 部品番号部品名 使用係数適用号機 NHX125 初号機 終号機
音号
1 17910-K12-V01	ケープルCOMP.A.スロットル	1	1
2 17920-K12-V01	ケープルCOMP.B.スロットル	1	1
3 17911-K12-V00	クラッパー、スロットルケープル	1	1
4 35160-K20-T21	スイッチユニット、スター(トウヨウ)	1	1
5 35170-K35-V01	スイッチユニット、デイマー	1	1
6 35180-K20-T21	スイッチユニット、ホーン(トウヨウ)	1	1
7 35190-KWN-901	スイッチユニット、アイドル	1	-
35190-K50-T01	スイッチユニット、アイドル(アサヒ)	-	1
8 35200-K03-N31	スイッチユニット、ウインカー(トウヨウ)	1	-
35200-K66-V11	スイッチユニット、ウインカー(アサヒ)	-	1
9 35340-K27-V01	スイッチASSY、フロントストソブ	2	2
10 35345-GFM-J11	スイッチASSY、インピター	1	1
11 43440-K12-901	ケープルCOMP、リヤープレーキファースト	1	1
12 45440-K12-931	ケープルCOMP、フロントプレーキファースト	1	1
13 53140-K44-V00	グリップCOMP、スロットル	1	1
14 53166-KWB-600	グリップ、L.バンドル	1	1
15 53167-K66-V00	ハウジング、アッパースロットル	1	1
16 53168-K12-900	ブラケット、R.ハンドルレバー	1	1
17 53168-K66-V00	ハウジング、アンダースロットル	1	1
18 53171-KZL-E00	バンド、ハンドルブラケット	1	1
19 53172-K12-900	ブラケット、L.ハンドルレバー	1	1
20 53173-GFM-970	バンド、ハンドルブラケット	1	1
21 53175-KZL-E00	レバー、R.ステアリングハンドル	1	1
22 53178-GFM-J10	レバー、L.ステアリングハンドル	1	1
23 53199-KZL-E00	スプリング、ブレーキレバーリターン	1	1

F-4-10 ハンドルレバー / スイッチ / ケーブル
見出 部品番号部品名 使用係数運用号機 NHX125 初号機 終号機
24 90115-GBL-870 スクリュー, バンドルレバーピボット...	1	1
25 90116-GFM-900 スクリュー, バンドルレバーピボット...	1	1
26 90302-KVB-T01 ナット, U 5MM......	2	2
27 90483-041-000 ワッシャー, ストツバー......	1	1
28 93401-06020-00 ホルトワッシャー 6X20......	2	2
29 93500-05022-0A スクリュー, パン 5X22......	2	2

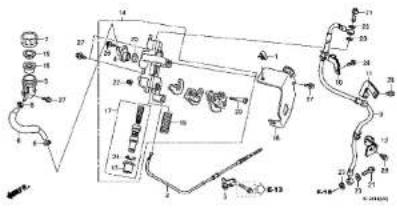

F-5-10ブレーキマスターシリンダー
見出部品番号部品名使用係数適用号機NHX125タ イ フ
番号	J	L	初号機 载号機
1 30701-883-000	クリップ,ハイテンションコード(8MM)	1	1
2 43450-K12-902	ケープ&COMP.,リヤーブレーキセカント	1	1
3 43455-K12-900	クランバー,リヤーブレーキケープル	1	1
4 43503-K12-901	コネクター,マスターシリンダー	1	1
5 43511-KS6-702	カップCOMP.,マスターシリンダーオイル	1	1
6 43512-K12-901	ホース,マスターシリンダー	1	1
7 43513-KWN-931	キャップ,マスターシリンダー	1	1
8 43514-KS6-701	クランプ,マスターシリンダーオイルホース	2	2
9 45126-K12-901	ホースCOMP.,フロントブレーキ	1	1
10 45127-K12-900	クランバーA,ブレーキホース	1	1
11 45128-K12-900	クランバーB,ブレーキホース	1	1
12 45129-K12-V00	クランバーC,ブレーキホース	1	1
13 45504-410-003	プーツCOMP.	1	1
14 45510-K12-930	シリンダーサブASSY.,マスター(ニツシン)	1	1
15 45518-GM9-711	ブレート,ダイヤフラム	1	1
16 45520-GM9-711	ダイヤフラム	1	1
17 45530-MA4-671	シリンダーセット,マスター	1	1
18 47602-K12-900	カバー,マスターシリンダー	1	1
19 47604-KZL-E01	スプリング,ディレイ	1	1
20 90114-KZL-E01	ボルト,ピポワト	1	1
21 90145-KPH-B30	ボルト,オイル10X22(ニツシン)	2	2
22 90301-473-003	ナット,U6MM(セラシ)	1	1
23 90545-300-000	ワグシャー,オイルボルト	4	4
24 90651-MA5-671	サークリップ	1	1
25 91212-422-006	Oリング14.8X2.4	1	1

F-5-10ブレーキマスターシリンダー
見出部品番号部品名使用係数運用号機NHX125タ イ フ
番号	J L 初号機 終号機
26 93893-04012-17 スクリューワツシヤー 4X12 ......	1 1
27 95701-06014-08 ホルト, フランジ 6X14 ......	4 4
28 96001-06012-00 ホルト, フランジ 6X12 ......	3 3

F-9 ハンドルパイプ / ハンドルカバー
見出部品番号部品名			使用係数適用号機NHX125J L 初号機 終号機			タイプ
番号
1	53100-K12-V00	ハンド&COMP.,ステアリング......	1	1
2	53102-KVB-S00	ウェイトA,ハンドル......	2	2
3	53205-K12-V00ZK	カバーフロントハンド&	1	1	——	2J,J
		*NHA96P*...パールメタロイドホワイト	1	—	——	2J
53205-K12-V00ZD		*R368C*...キャンディラスターレッド	1	—	——	3J
53205-K12-V00ZF		*PB390M*	1	—	——	3J,J
		エグザルテッドブルーメタリック	1	—	——	J
53205-K12-V00ZB		*Y106*...クリッパーヤエロー	1	—	——	J
53205-K12-V00ZG		*NHB86M*ランベントシルパーメタリック	1	—	——	J
53205-K12-V00ZH		*NHB25M*	1	—	——	J
		ポセイドンプラックメタリック	—	1	——	2J
53205-K12-V00ZE		*PB403P*パールダークアップブルー	—	1	——	J
53205-K12-V00ZH		*NHB25M*	—	1	——	J
53205-K12-V00ZN		*NHA76M*	—	1	——	3J
		マットキャラクシープラックメタリック	—	1	——	J
53205-K12-V00ZD		*R368C*...キャンディラスターレッド	—	1	——	J
53205-K12-V00ZG		*NHB86M*ランベントシルパーメタリック	1	—	——	2J,J
4	53206-K12-V00ZK	カバーリヤーハンド&	1	—	——	2J,J
		*NHA96P*...パールメタロイドホワイト	1	—	——	2J
53206-K12-V00ZD		*R368C*...キャンディラスターレッド	1	—	——	3J
53206-K12-V00ZF		*PB390M*	1	—	——	3J,J
		エグザルテッドブルーメタリック	1	—	——	J
53206-K12-V00ZB		*Y106*...クリッパーヤエロー	1	—	——	J
53206-K12-V00ZG		*NHB86M*ランベントシルパーメタリック	1	—	——	2J
53206-K12-V00ZH		*NHB25M*	1	—	——	J
		ポセイドンプラックメタリック	—	1	——	2J
53206-K12-V00ZE		*PB403P*パールダークアップブルー	—	1	——	2J

F-9 ハンドルパイプ / ハンドルカバー
見出部品番号 部品名 使用個数適用号機NHX125 初号機 終号機
番号	(4) 53206-K12-V00ZH カバー・リヤーバンドル*NHB25M*
	53206-K12-V00ZP *NHA76M*
	53206-K12-V00ZD *R368C*...キャンディラスターレッド
	53206-K12-V00ZG *NHB86M*ランベントシルバーメタリック
5	53207-K12-V00 ガーニッシュ、ハンドルカバー ......
	53207-K12-J20ZB *NHA76M*
	マットギャラクシープラックメタリック
6	83551-376-000 グロメット、サイトカバー ......
7	90102-KWW-640 ボルト、フランジ 10X48 ......
8	90191-KWB-600 スクリュー、オーバル 6X45 ......
9	90302-KWW-A00 ナツト、スプリング 4MM ......
10	90304-K66-V01 ナツト、フランジ 10MM (PT) ......
11	90501-KPH-880 カラーA、ハンドルセッティング ......
12	90505-KPH-880 カラーB、ハンドルセッティング ......
13	90652-KT1-771 パンド、ワイヤー(ブラック) ......
14	90666-K59-A11 クリップ、スナップ フィクティング (PO)
15	91509-GE2-760 スクリュー、バン 5X11.5 ......
16	93903-24480 スクリュー、タッピング 4X16 ......
17	93903-25310 スクリュー、タッピング 5X16 ......
18	53207-KZL-840ZA キャツブ、ハンドルカバー*NH1*......ブラック

F-10ステアリングステム
K12KF1000
見出部品番号部品名使用係数適用号機NHX125タ イ フ
番号	J	L	初号機	終号機
1 50301-GN5-901	レース,ステアリングトップボール	......	1	1
2 50302-GN5-900	レース,ステアリングボトムボール	......	1	1
3 50306-GN5-900	ナツト,ステアリングステムロック	......	1	1
4 53210-KVR-C00	ボールASSY.,ステアリングスチール#6X21	......	1	1
5 53211-GN5-900	レース,ステアリングトップコーン	......	1	1
6 53212-GN5-900	レース,ステアリングボトムコーン	......	1	1
7 53214-GN5-900	ダストシール,ステアリングヘッド	......	1	1
8 53215-KVR-C00	ボールASSY.,ステアリングスチール#6X26	......	1	1
9 53219-K12-900	ステムサブ ASSY.,ステアリング	......	1	1
10 53220-GN5-850	スレットCOMP.,ステアリングヘッドトップ	......	1	1
11 90102-GFM-970	ボルト,フランジ 10X45	......	4	4
F-11 フロントフェンダー
K12KF1100
見出 部品番号部品名 使用係数適用号機タ イ ブ
番号	NHX125J L 初号機 端号機
1 61100-K12-V00ZK フエンダー、フロント*NHA96P=、パールメタロイド*ホワイト61100-K12-V00ZD *R368C+...キャンディラスターレッド61100-K12-V00ZF *PB390M*エグザルテッドブルーメタリック61100-K12-V00ZB *Y106*...クリッパーデロー61100-K12-V00ZG *NHB86M*ランベントシルバーメタリック61100-K12-V00ZH *NHB25M*ポセイドンプラックメタリック61100-K12-V00ZE *PB403P*パールダークアッシュブルー61100-K12-V00ZH *NHB25M*ポセイドンプラックメタリック61100-K12-V00ZN *NHA76M*マットギャラクシープラックメタリック61100-K12-V00ZD *R368C+...キャンディラスターレッド61100-K12-V00ZG *NHB86M*ランベントシルバーメタリック2 90512-K53-D00 カラー、フェンター-C ......3 93404-06016-08 ボルトワッシャー 6X16 ......	1 1 ---- 2J, J1 - ---- 2J1 - ---- 3J1 - ---- 3J, J1 - ---- J- 1 ---- 2J- 1 ---- 2J- 1 ---- 3J- 1 ---- J3 33 3

F-12 フロントカバー
見出部品番号部品名		使用係数適用号機NHX125J L 初号機 絔号機			タイプ
番号
1 64300-K12-V00ZM カパーセット フロントアツバー(WL)		1	1	———————	3J
64300-K12-V00ZB *TYPE12=..	1	1	———————	J
64300-K12-V00ZH *TYPE8*..	1	—	———————	2J
64300-K12-V00ZJ *TYPE11*..	1	—	———————	2J
64300-K12-V00ZK *TYPE10*..	1	—	———————	2J
64300-K12-V00ZA *TYPE9*..	1	—	———————	J
64300-K12-V00ZL *TYPE1*..	1	—	———————	J
64300-K12-V00ZA *TYPE9*..	—	1	———————	2J
64300-K12-V00ZG *TYPE3*..	—	1	———————	2J
64300-K12-V00ZL *TYPE1*..	—	1	———————	2J, J
64300-K12-V00ZH *TYPE2*..	—	1	———————	J
2 64305-K12-V00 グリル フロント		1	1
3 64320-K12-V00 カバー フロントインナー		1	1
4 64350-K12-V00ZK カバー R. フロント
	*NHA96P=..パールメタロイド ホワイト	1	1	———————	2J, J
64350-K12-V00ZD *R368C*..キャンディラスターレッド		1	—	———————	2J
64350-K12-V00ZF *PB390M*
	エグザルテッドブルーメタリック	1	—	———————	2J
64350-K12-V00ZB *Y106*..クリッパーイエロー		1	—	———————	3J
64350-K12-V00ZG *NHB86M*ランペントシルパーメタリック		1	—	———————	3J, J
64350-K12-V00ZH *NHB25M*
	ポセイドンプラックメタリック	1	—	———————	J
64350-K12-V00ZE *PB403P*パールダークアップブルー		—	1	———————	2J
64350-K12-V00ZH *NHB25M*
	ポセイドンプラックメタリック	—	1	———————	2J
64350-K12-V00ZN *NHA76M*
	マットギャラクシープラックメタリック	—	1	———————	3J
64350-K12-V00ZD *R368C*..キャンディラスターレッド		—	1	———————	J

F-12 フロントカバー
見出 部品番号部品名 使用位数適用号機 NHX125 初号機 終号機 タイフ
番号			J	L
(4) 64350-K12-V00ZG	カバー・R.フロント *NHB86M=ランパントシルバーメタリック		-	1	--------	J
5 64360-K12-V00ZK	カバー・L.フロント *NHA96P*...パールメタロイド ホワイト		1	1	--------	2J, J
64360-K12-V00ZD	*R368C+...キャンディラスターレッド		1	-	--------	2J
64360-K12-V00ZF	*PB390M* エグザルテッドブルーメタリック		1	-	--------	2J
64360-K12-V00ZB	*Y106*...クリッパーヤロー		1	-	--------	3J
64360-K12-V00ZG	*NHB86M=ランパントシルバーメタリック		1	-	--------	3J, J
64360-K12-V00ZH	*NHB25M* ホセイドンプラックメタリック		1	-	--------	J
64360-K12-V00ZE	*PB403P*パールダークッシュブルー		-	1	--------	2J
64360-K12-V00ZH	*NHB25M* ホセイドンプラックメタリック		-	1	--------	2J
64360-K12-V00ZN	*NHA76M* マットキャラクシープラックメタリック		-	1	--------	3J
64360-K12-V00ZD	*R368C+...キャンディラスターレッド		-	1	--------	J
64360-K12-V00ZG	*NHB86M=ランパントシルバーメタリック		-	1	--------	J
6 90116-SP0-003	クリップ,バンバーシール......		4	4
7 90302-KWW-A00	ナット.スプリング 4MM......		4	4
8 90666-K59-A11	クリップ,スナップフィッティング (PO)		10	10
9 91509-GE2-760	スクリュー,バン 5X11.5......		2	2
10 93903-24480	スクリュー,タッピング 4X16......		2	2

F-13 インナーカバー
見出 部品番号部品名 使用係数適用号機
番号	NHX125J L 初号機 絕号機				タイプ
1 32109-GGZ-J00	カバー、アクセサリーソケット	1	1
2 64455-K12-V01	ケープ&COMP, フューエルリッド	1	1
3 80160-K12-V00ZB	リッド, フューエル*+NH1*	1	1
4 80161-K12-V00	シール, フューエルリッド	2	2
5 80170-K12-V01	ヒシジ ASSY, フューエルリッド	1	1
6 81132-KTF-670	フック, ラギジ	1	1
7 81136-KTF-670	ピン, フック	1	1
8 81137-KTF-670	スプリング, フック	1	1
9 81138-KTF-670	サークリップ	1	1
10 81140-K12-V00ZF	カバー、アツバーインナー*NHA96P*, バールメタロイドホワイト	1	1	———————	2J, J
81140-K12-V00ZB	*R368C*, キャンディラスターレット	1	—	———————	2J
81140-K12-V00ZC	*PB39ON*エグザルテッドブルーメタリック	1	—	———————	2J
81140-K12-V00ZA	*Y106*... クリッパーイエロー	1	—	———————	3J
81140-K12-V00ZD	*NHB88GM*ランベントシルバーメタリック	1	—	———————	3J, J
81140-K12-V00ZE	*NHB25M*ポセイドンブラックメタリック	1	—	———————	J
81140-K12-V00ZJ	*PB403P*パールダークッシュブルー	—	1	———————	2J
81140-K12-V00ZP	*NHA76M*マットギャラクシープラックメタリック	—	1	———————	2J
81140-K12-V00ZB	*R368C*, キャンディラスターレット	—	1	———————	3J
81140-K12-V00ZD	*NHB88GM*ランベントシルバーメタリック	—	1	———————	J
11 81142-K12-J00ZA	ポックス, インナー*NH1*......ブラック	1	1

F-13		インナーカバー
見出		使用価数適用号機
番号	部品番号部品名	NHIX125				タイプ
		J	L	初号機	終号機
12	81143-K12-V00	ヒンジ, インナーボ ツクス	1	1
13	81144-K12-V00ZA	ノブ, ホ ケットリッド*NH1*	1	1
14	81145-K12-V00ZK	リッド, スマートエマージ エンジー*NHA96P*, . バールメタロイド ホワイト	1	1	———————	2J, J
	81145-K12-V00ZD	*R368C*, . キャンディラスターレッド	1	—	———————	2J
	81145-K12-V00ZF	*PB390M*エグ ザルテッド ブ ルーメタリック	1	—	———————	2J
	81145-K12-V00ZB	*Y106*, . クリッパーイエロー	1	—	———————	3J
	81145-K12-V00ZG	*NHB86M*ランベントシルバーメタリック	1	—	———————	3J, J
	81145-K12-V00ZH	*NHB25M*ホ セイドンプ ラックメタリック	1	—	———————	J
	81145-K12-V00ZE	*PB403P*パールダークアッシュブルー	—	1	———————	2J
	81145-K12-V00ZH	*NHB25M*ホ セイドンプ ラックメタリック	—	1	———————	2J
	81145-K12-V00ZP	*NHA76M*マットギャラクシープ ラックメタリック	—	1	———————	3J
	81145-K12-V00ZD	*R368C*, . キャンディラスターレッド	—	1	———————	J
	81145-K12-V00ZG	*NHB86M*ランベントシルバーメタリック	—	1	———————	J
15	81146-K12-V00	シール, インナーカバー	1	1
16	81147-K12-V00	スプリング, ボ ケットリッド	1	1
17	81150-K12-V00ZB	カバー, ロアーインナー*NH1*	1	1
18	81160-K12-V00ZK	リッド ASSY, インナーボ ツクス*NHA96P*, . バールメタロイド ホワイト	1	1	———————	2J, J
	81160-K12-V00ZD	*R368C*, . キャンディラスターレッド	1	—	———————	2J
	81160-K12-V00ZF	*PB390M*エグ ザルテッド ブ ルーメタリック	1	—	———————	2J
	81160-K12-V00ZB	*Y106*, . クリッパーイエロー	1	—	———————	3J
	81160-K12-V00ZG	*NHB86M*ランベントシルバーメタリック	1	—	———————	3J, J
	81160-K12-V00ZH	*NHB25M*ホ セイドンプ ラックメタリック	1	—	———————	J
	81160-K12-V00ZE	*PB403P*パールダークアッシュブルー	—	1	———————	2J
	81160-K12-V00ZH	*NHB25M*ホ セイドンプ ラックメタリック	—	1	———————	2J
	81160-K12-V00ZP	*NHA76M*マットギャラクシープ ラックメタリック	—	1	———————	3J
	81160-K12-V00ZD	*R368C*, . キャンディラスターレッド	—	1	———————	J
	81160-K12-V00ZG	*NHB86M*ランベントシルバーメタリック	—	1	———————	J
19	39620-K12-901	キャップ ASSY.	1	1
20	39624-SZ3-L01	ソケット ASSY.	1	1
21	93500-04016-0G	スクリュー, パン 4X16	2	2
22	93903-24480	スクリュー, タツピング 4X16	5	5
23	93903-25110	スクリュー, タツピング 5X10	1	1
24	93903-25310	スクリュー, タツピング 5X16	14	14

2020.01.10 J

F-14 フロアーステップ
K12KF1403
見出部品番号部品名使用係数適用号機NHX125J L 初号機 载号機
番号					タイプ
1 50616-K12-V00 ステー、フロアーステップ ・・・・・・・	1	1
2 64310-K12-V00ZB ステップ、フロアー*NH1*... プラック	1	1
3 64315-K12-V00 カバー、アンダー・・・・・・・	1	1
4 83510-K12-V00ZD カバー、R.フロアーサイド*NH411M*...フォースシルバーメタリック	1	1	———————	2J
83510-K12-V00ZK *NHA76M*マットギャラクシープ ラックメタリック	1	1	———————	3J
83510-K12-V00ZE *NHB86M*ランベントシルバーメタリック	1	1	———————	J
83510-K12-V00ZH *NHA96P*...パールメタロイド ホワイト	1	1	———————	J
83510-K12-V00ZF *NHB25M*ボ セイドンプ ラックメタリック	1	-	———————	J
83510-K12-V00ZB *R368C*...キャンディラスターレッド	-	1	———————	J
5 83511-K12-V00ZA カバー、R.ピリオン*NH1*... プラック	1	1
6 83610-K12-V00ZD カバー、L.フロアーサイド*NH411M*...フォースシルバーメタリック	1	1	———————	2J
83610-K12-V00ZK *NHA76M*マットギャラクシープ ラックメタリック	1	1	———————	3J
83610-K12-V00ZE *NHB86M*ランベントシルバーメタリック	1	1	———————	J
83610-K12-V00ZH *NHA96P*...パールメタロイド ホワイト	1	1	———————	J
83610-K12-V00ZF *NHB25M*ボ セイドンプ ラックメタリック	1	-	———————	J
83610-K12-V00ZB *R368C*...キャンディラスターレッド	-	1	———————	J
7 83611-K12-V00ZA カバー、L.ピリオン*NH1*... プラック	1	1
8 90111-187-000 ボルト、フランジ 6MM ・・・・・・・	4	4
9 90116-SPO-003 クリップ,パンパーシール ・・・・・・・	2	2
K12KF1400
見出 部品番号部品名 使用係数適用号機 NHX125 タイプ
番号	J	L	初号機	終号機
10 90302-KWW-A00	ナツト、スプリング 4MM	6	6
11 90677-KAN-T00	ナツト、クリップ 5MM	2	2
12 91509-GE2-760	スクリュー、バン 5X11.5	4	4
13 93404-06012-00	ホルトウッシャー 6X12	2	2
14 93903-24480	スクリュー、タッピング 4X16	8	8
15 93903-25310	スクリュー、タッピング 5X16	2	2

F-14-10 ピリオンステップ
K12KF1410
見出 部品番号部 品名 使用係数運用号機 NHX125 タイフ
番号	J	L 初号機	終号機
1 28333-300-000 スプリング キックスターターストツバー	2	2
2 50718-K12-V00 プレート, ピリオンステップ クリツタ	2	2
3 50720-K12-900 アーム R. ピリオンステップ	1	1
4 50730-K12-900 アーム L. ピリオンステップ	1	1
5 94101-06000 ウッシャー, プレイン 6MM	2	2
6 94201-16150 ピン, スプリット 1.6X15	2	2
7 95015-81000 ピンA, ピリオンステップ	2	2
8 96211-08000 ボール, スチール #B(1/4)	2	2

F-15 ボディカバー
見出 部品番号部品名 使用係数適用号機 NHX125 初号機 終号機 タイフ
1 80151-K12-V00ZD	カバー・センターデッパー *NHA411M*...フォースシルバーメタリック	1	1	--------	---------	2J
80151-K12-V00ZK	*NHA76M* マットギャラクシープラックメタリック	1	1	--------	---------	3J
80151-K12-V00ZE	*NHB86M*ランペントシルバーメタリック	1	1	--------	---------	J
80151-K12-V00ZH	*NHA96P*...パールメタロイドホワイト	1	1	--------	---------	J
80151-K12-V00ZF	*NHB25M* ホセイドンプラックメタリック	1	-	--------	---------	J
80151-K12-V00ZB	*R368C*...キャンディラスターレッド	-	1	--------	---------	J
2 80152-K12-V00ZB	カバー・センターロアー *NH1*......ブラック	1	1
3 83503-K12-V00ZJ	カバー・リヤーロアー *NHA96P*...パールメタロイドホワイト	1	1	--------	---------	2J,J
83503-K12-V00ZL	*NHA76M* マットギャラクシープラックメタリック	1	1	--------	---------	3J
83503-K12-V00ZF	*NHB86M*ランペントシルバーメタリック	1	1	--------	---------	J
83503-K12-V00ZC	*R368C*...キャンディラスターレッド	1	-	--------	---------	2J
83503-K12-V00ZE	*PB390M* エグザルテッドブルーメタリック	1	-	--------	---------	2J
83503-K12-V00ZG	*NHB25M* ホセイドンプラックメタリック	1	-	--------	---------	J
83503-K12-V00ZD	*PB403P*パールダークアッシュブルー	-	1	--------	---------	2J
83503-K12-V00ZG	*NHB25M* ホセイドンプラックメタリック	-	1	--------	---------	2J
83503-K12-V00ZC	*R368C*...キャンディラスターレッド	-	1	--------	---------	J
4 83550-K12-V00ZH	カバー・セットR.ボディ(WL) *TYPE2*......	1	-	--------	---------	2J
83550-K12-V00ZL	*TYPE10*......	1	-	--------	---------	2J
83550-K12-V00ZM	*TYPE1*......	1	-	--------	---------	2J,J

F-15 ボディカバー
見出部品番号部品名		使用個数運用号機			タイプ
		NHX125J L 初号機 終号機
(4) 83550-K12-V00ZJ カバーセット R ポ デイ(WL)*TYPE12=....	1	-	--------	3J
83550-K12-V00ZK *TYPE11*....	1	-	--------	3J
83550-K12-V00ZA *TYPE9+....	1	-	--------	J
83550-K12-V00ZB *TYPE8+....	1	-	--------	J
83550-K12-V20ZE *PB403P*パールダークアップル-	-	1	--------	2J
83550-K12-V20ZF *NHB25M*ポ セイドンブラックメタリック	-	1	--------	2J
83550-K12-V20ZG *NHA96P*.パールメタロイド ホワイト	-	1	--------	2J, J
83550-K12-J80ZA *NHA76M*マットギャラクシーブラックメタリック	-	1	--------	3J
83550-K12-V20ZC *R368C*...キャンディラスターレッド	-	1	--------	J
83550-K12-V20ZJ *NIH88GN*ランペンシルパーメタリック	-	1	--------	J
5 83603-K12-V00ZM カバーセット リヤーセンター(WL)*TYPE12=....	1	1	--------	3J
83603-K12-V00ZB *TYPE8+....	1	1	--------	J
83603-K12-V00ZH *TYPE2+....	1	-	--------	2J
83603-K12-V00ZJ *TYPE11+....	1	-	--------	2J
83603-K12-V00ZK *TYPE10+....	1	-	--------	2J
83603-K12-V00ZA *TYPE9+....	1	-	--------	J
83603-K12-V00ZL *TYPE1+....	1	-	--------	J
83603-K12-V00ZA *TYPE9+....	-	1	--------	2J
83603-K12-V00ZG *TYPE3+....	-	1	--------	2J
83603-K12-V00ZL *TYPE1+....	-	1	--------	2J, J
83603-K12-V00ZH *TYPE2+....	-	1	--------	J
6 83650-K12-V00ZH カバーセット L ポ デイ(WL)*TYPE2+....	1	-	--------	2J
83650-K12-V00ZL *TYPE10+....	1	-	--------	2J

F-15 ボディカバー
見出 部品番号部品名 使用個数適用号機 NHX125 初号機 終号機 タイフ
(6) 83650-K12-V00ZM	カバーセット、Lボディ(WL) *TYPE1*	1	-	———	———	2J, J
83650-K12-V00ZJ	*TYPE12*	1	-	———	———	3J
83650-K12-V00ZK	*TYPE11*	1	-	———	———	3J
83650-K12-V00ZA	*TYPE9*	1	-	———	———	J
83650-K12-V00ZB	*TYPE8*	1	-	———	———	J
83650-K12-V20ZE	*PB403P*パールダークアッシュル-	-	1	———	———	2J
83650-K12-V20ZF	*NHB25M*
	ホセイドンプラックメタリック	-	1	———	———	2J
83650-K12-V20ZG	*NHA96P*,パールメタロイドホワイト	-	1	———	———	2J, J
83650-K12-J80ZA	*NHA76M*
	マットギャラクシープラックメタリック	-	1	———	———	3J
83650-K12-V20ZC	*R368C*...キャンディラスターレッド	-	1	———	———	J
83650-K12-V20ZJ	*NHB86M*ランベントシルバーメタリック	-	1	———	———	J
7 90116-SPO-003	クリップ,パンパーシール	2	2
8 90302-KWW-A00	ナツト,スプリング 4MM	8	8
9 90666-K59-A11	クリップ,スナップフィツティング(P0)	2	2
10 93903-24480	スクリュー,ケッピング 4X16	8	8

F-16 ラギジボックス
K12KF1600
見出部品番号部品名使用係数適用号機NHX125タ イ フ
番号	J	L	初号機	終号機
1 81257-K12-900	ガード,スプラッシュ	1	1
2 81258-K12-900	ステー,スプラッシュガード	1	1
3 81260-K12-J00ZA	ポツクスASSY.,ラギジ+NH1*	1	1
4 90111-187-000	ポルト,フランジ 6MM	3	3
5 90656-GCC-000ZC	フラグ,ホール*NH1*	1	1
6 93903-25310	スクリュー,タッピング 5X16	1	1
7 94103-08000	ワクシャー,フレイン 8MM	2	2
8 95701-08030-00	ポルト,フランジ 8X30	2	2
9 83642-K12-910	パツグ,オーナーズ マニュアル	1	1
10 83643-355-300	テープ,マジック(メス)(25X50)	2	2

F-17 フロントフォーク
見出 部品番号部品名			使用係数適用号機 NHX125			タイプ
			J	L	初号機	終号機
1 51400-K12-911 51400-K12-901 2 51401-K12-901 3 51410-K12-901 4 51412-369-000 5 51412-KK4-003 6 51420-K12-911 51420-K12-901 7 51432-GGE-941 8 51437-413-003 9 51440-K12-901 10 51454-GGE-941 11 51456-355-003 12 51490-KRM-852 13 51500-K12-J11 14 51520-K12-J11 15 90116-383-721 16 90544-283-000 17 90601-354-000 18 91254-GAA-003 19 91356-GBB-003	フォークASSY..R.フロント(ショウワ)....	1	1	———————	2J,3J
	......	1	1	———————	J
	スプリング.フロントフォーク....	2	2
	パイプCOMP..フロントフォーク....	2	2
	スプリング..フロントクッションリバウンド(ショウワ)....	2	2
	リング..バツアクップ(ショウワ)....	2	2
	ケースCOMP..R.フロントボトム....	1	1	———————	2J,3J
	......	1	1	———————	J
	ピース.オイルロック....	2	2
	リング..ピストン....	2	2
	パイプ..シート....	2	2
	シートB..スプリング....	2	2
	リング..ストツバー(ショウワ)....	2	2
	シールセット.フロントフォーク(ショウワ)....	2	2
	フォークASSY..L.フロント(ショウワ)....	1	1	———————	2J,3J
	......	1	1	———————	J
	ケースCOMP..L.フロントボトム....	1	1	———————	2J,3J
	......	1	1	———————	J
	ボルト.ソケット8X27(ショウワ)....	2	2
	ワグシャー..スペシャル 8MM(ショウワ)....	2	2
	リング..オイルシールストツブ(ショウワ)....	2	2
	ダストシール(ショウワ)....	2	2
	Oリング....	2	2

F-18 フロントブレーキキャリパー
10 K12KF1800
見出 部品番号部 品名 使用係数適用号機 NHX125 タイフ
番号	J	L	初号機	終号機
1 06451-961-405	シールセツト, ピ ストン	1	1
2 06455-KVB-T01	パッド セツト, フロントブレーキ	1	1
3 43352-568-003	スクリュー, ブ リーダー (ニツシン)	1	1
4 43353-461-771	キャップ, ブ リーダー	1	1
5 45108-KVB-T01	スプリング, バ ッド	1	1
6 45111-MAJ-G41	リング, ストツバー	1	1
7 45131-GZO-006	ボルト, ピン	1	1
8 45132-166-016	プーツ, ピンプ ツシュ (ニツシン)	1	1
9 45133-MA3-006	プーツB	1	1
10 45150-K12-J11	キャリバーサブ ASSY , L. フロント (ニツシン)	1	-	____	2J, 3J
45150-K12-902	----	1	-	____	J
		-	1
11 45190-K12-901	プラケットサブ ASSY, フロントキャリバー	1	1
12 45215-KPH-951	ピン, パンガー	1	1
13 45216-166-006	クツシャー, ウェーブ	1	1
14 45218-KWB-601	ピ ストン	1	1
15 90155-GGZ-J00	ボ ルト, フランジ 8X25	2	2

F-20-40 フロントホイール
10 K12KF2043
見出 部品番号部品名 使用係数適用号機タ イ フ
1 42753-GM9-743 バルブ,リム(IRC) ········	1	1
2 44301-GGE-900 アクスル,フロントホイール ········	1	1
4 44311-K12-V00 カラー,フロントホイールサイド ········	2	2
5 44620-K12-V00 カラー,フロントアクスルディスクンス ·····	1	1
6 44650-K12-V00ZB ホイルサブ ASSY..フロント*NH303M*マットアクシスグレーメタリック	1	-	———	———	2J,3J
44650-K12-V00ZA *NH364M*..シーンシルバーメタリック	1	-	———	———	J
44650-K12-V80ZB *NH303M*マットアクシスグレーメタリック	-	1	———	———	2J,3J
44650-K12-V80ZA *NH364M*..シーンシルバーメタリック	-	1	———	———	J
7 44711-K12-931 タイヤ,フロント(IRC)(90/90-12 44J)	1	1
8 45351-K12-V01 ディスク,フロントブレーキ ········	1	1
9 90105-KGH-900 ポルト,ブレーキディスク 8X24 ····	4	4
10 90306-KGH-901 ナツト,U 12MM(フジセミツ) ·····	1	-
90306-K66-V01 ナツト,フランジ 12MM(PT) ······	-	1
11 91052-K24-902 ベアリング,ラジアルポール(6201U L)(NTN)	2	-
91052-KWB-601 ベアリング,ラジアルポール 6201U(NTN)	-	2
12 91257-HB3-003 ダストシール 35X20X7(アライ) ····	2	2

F-22-30リヤーホイール
K12KF2230
見出部品番号部品名使用係数適用号機NHX125タ イ フ
番号	J	L	初号機	終号機
1 06430-KWN-900 シューセット, プレーキ(JB)	1	1
06430-K12-V00 シューセット, プレーキ(NK)	1	-
06430-K44-V80	-	1
2 42650-K12-V00ZB ホイールサブ ASSY.. リャー*NH303M*マットアクシスグ レーメタリック	1	1	——	——	2J.3J
42650-K12-V00ZA *NH364M*...シンシルバーメタリック	1	1	——	——	J
3 42711-K12-931 タイヤ, リャー(IRC)(100/90-10 56J)	1	1
4 42753-KJ9-005 パルプ, リム(IRC)	1	1
5 43141-K12-900 カム, リャープレーキ	1	1
6 43151-329-000 スブリング, プレーキシュー	2	2
7 43410-K12-900 アーム, リャープレーキ	1	1
8 43472-KVB-900 スブリング, リャープレーキアーム	1	1
9 90112-KVB-900 ホルト, フランジ 6X32	1	1
10 90305-KVB-901 ナツト, U 16MM	1	-
90305-K66-V01 ナツト, 6カク 16MM	-	1
11 90501-KBN-900 ワッシャー 16MM	1	1
12 95015-32001 ジヨイントB, プレーキアーム	1	1
13 95015-42000 ナツトB, プレーキロット アジヤステイング	1	1
F-24 シート
見出 部品番号部品名 使用係数適用号機 NHX125 奈号J L 初号機 終号機
1 77115-K12-V00 ラバー・シール ......	1	1
2 77200-K12-V00ZA シートCOMP. ダブル *TYPE3* ......	1	1	——————— 2J, 3J
77200-K12-V00ZC *TYPE1* ......	1	1	——————— J
3 77215-KZL-930 ピン・シートヒジ ......	1	1
4 77230-K12-900 キャツチCOMP. シート ......	1	1
5 77234-KYZ-900 スプリング. シートロック ......	1	1
6 77240-K12-V01 ケープ&COMP. シートロッケ ......	1	1
7 81200-K12-J00ZA キャリヤー・ラギシ *NH411M=..フォースシルバーメタリック	1	1	——————— 2J, J
81200-K12-J00ZB *NH303M*マットアクシスグレーメタリック	1	1	——————— 3J
9 94101-08000 ワツシャー. プレイン 8MM ......	1	1
10 94201-16180 ピン. スプリット 1.6X18 ......	1	1
11 95701-06012-00 ボルト. フランジ 6X12 ......	2	2
12 95701-08030-00 ボルト. フランジ 8X30 ......	1	1

F-26 フューエルタンク
見出 部品番号部品名 使用価数適用号機 NHX125 初号機 絕号機 タイフ
番号
1	16700-K12-931	ポンプ ユニット、フューエル	1	1
2	16706-GGL-J01	0リング 6.8X1.9	1	1
3	16707-K12-901	フィルターセット	1	1
4	17231-PFB-003	クランプ チューブ (D49)	2	2
5	17501-K12-V00	メタルCOMP. フューエルフィラー	1	1
6	17505-K12-V00	トレイ、フューエル	1	1
7	17510-K12-V00	タンクCOMP. フューエル	1	-
8	17510-K12-V80	チューブ、フューエルジョイント	-	1
9	17511-K12-930	ジョイント 3WAY	1	1
10	17515-K12-900	チューブ、ブリーザー	1	1
11	17516-GCL-J00	リテーナー、フューエルポンプ	2	2
12	17517-GGL-J00	シール、ダスト(TSUANG HINE INDUSTRIAL)	1	1
13	17525-KBN-900	ジョイント、フューエルチューブ	1	1
14	17526-K12-V00	チューブ、ドレン	1	1
15	17580-K12-J00	ホースASSY. フューエルフィード	1	1
16	17572-GHB-601	0リング、フューエルポンプ(アライ)	1	1
17	17519-K12-V00	フィルム、タンクプロテクター	1	1
18	17620-KWN-981	キャップ COMP. フューエルフィラー	1	1
19	17632-383-831	バツキン、フューエルフィラーキャップ	1	1
20	37800-K12-931	フューエルユニット	1	1
21	94050-06000	ナツト、フランジ 6MM	4	4
22	95001-45110-40	チューブ、フューエル 4.5X110(95001-45001-60M)	1	1

F-26 フューエルタンク

見出 部品番号部品名 曾号 使用価数適用号機 NHX125 初号機 終号機 タイプ

23 95002-02080 クリップ,チューブ(BB) ...... 4 424 95701-06012-00 ホルト,フランジ 6X12 ...... 8 8

F-28エアークリーナー
見出部品番号部品名使用係数適用号機NHX125タ イ フ
番号	J	L	初号機	終号機
1 17208-GGE-900	カラー,エアークリーナーセッティング	....	2	2
2 17210-K12-900	エレメントCOMP.,エアークリーナー	....	1	1
3 17213-K12-900	シール,エアークリーナー	......	1	1
4 17213-K12-900	シール,エアークリーナー	......	1	1
5 17215-K12-V00	ダクト,エアークリーナー	......	1	1
6 17218-K12-V00	チューブ,ブリーザー	......	1	1
7 17225-K12-J00	ケースサブ ASSY.,エアークリーナー	....	1	1
8 17234-K12-900	カバー,エアークリーナータクト	......	1	1
9 17236-KVB-900	プラグ,エアークリーナードレン	......	1	1
10 17245-K12-J00	カバーサブ ASSY.,エアークリーナー	....	1	1
11 17253-K12-V00	チューブ,エアークリーナーコネクティング	..	1	1
12 17254-KWN-900	バンド,コネクティング チューブ(46)	......	1	1
13 17261-KVB-T00	チューブ,ドレン	......	1	1
14 37880-KWN-C01	センサーASSY.,エアーテンプレチャー	..	1	1
15 37881-KZL-E00	カバー,エアーテンプレチヤーセンサー	....	1	1
16 90677-KAN-T00	ナツト,クリップ 5MM	......	1	1
17 93903-25480	スクリュー,タッピング 5X20	......	9	9
18 93913-255J0	スクリュー,タッピング 5X20	......	2	2
19 95002-02130	クリップ,チューブ(B12.5)	......	2	2
20 95002-41200-08	クランプ,チューブ(D12)	......	1	1
21 95002-80000	クリップ,チューブ(C12)	......	1	1
22 95701-06035-00	ボルト,フランジ 6X35	......	2	2
F-29 キャニスター
見出 部品番号部品名 曼号	使用係数適用号機 NHX125 J L 初号機 終号機				タイプ
1 17310-K12-V01 キャニスターCOMP. ......	1	1
2 17311-K12-900 ラバ- キャニスターマウント ......	2	2
3 17315-K12-V00 ステー, パージ コントロールソレノイド	1	1
4 17415-K12-900 チューブ, キャニスターパージ ......	1	1
5 17416-K12-900 チューブ, キャニスターエアー ......	1	1
6 17418-K12-900 チューブ, パージ ......	1	1
7 36162-K48-A01 パルプ, パージ コントロールソレノイド	1	1
8 94050-D5000 ナツト, フランジ 5MM ......	2	2
9 94050-D6000 ナツト, フランジ 6MM ......	1	1
10 95001-45330-40 チューブ, フューエル 4.5X330 (95001-45001-60M)	1	1
11 95002-02070 クリップ, チューブ (B7) ......	2	2
12 95002-02080 クリップ, チューブ (B8) ......	2	2
13 95002-02120 クリップ, チューブ (B12) ......	2	2
14 95005-45220-10 チューブ 4.5X220 (95005-45001-10M)	1	1

F-30 エキゾーストマフラー
見出 部品番号部品名 使用価数適用号機タ イ フ
番号	NHX125J L 初号機 終号機
1 18291-6F2-921 ガ スケット, エキゾーストパイプ ......	1	1
2 18293-KSB-900 ラバー, フ ロテクターハ グキン ......	2	2
3 18300-K12-J00 マフラ-COMP.. エキゾースト ......	1	1
4 18316-KVB-900 カラー, マラーブ ロテクター ......	2	2
5 18318-K12-V00ZA プ ロテクター, マフラー*NH411M*...フォースルバーメタリック	1	1	——————— 2J,J
18318-K12-V00ZC *NH303M*マットアクシスグレーメタリック	1	1	——————— 3J
6 90304-MJO-920 ナツト, キャツブ 7MM ......	2	2
7 95701-06016-02 ボ ルト, フランジ 6X16 ......	2	2
8 95801-10040-00 ボ ルト, フランジ 10X40 ......	2	2

F-35スタンド
K12KF3500
見出部品番号部品名使用係数適用号機NHX125タ イ フ
番号	J	L 初号機 载号機
1 35700-K12-V01	スイッチASSY、サイドスタンド	1	1
2 50500-K12-900	スタンドCOMP、メイン	1	1
3 50503-KWN-900	シャフト、メインスタンド	1	1
4 50505-GRI-710	ラバー、スタンドストツバー	1	1
5 50530-K12-V00	バーCOMP、サイドスタンド	1	1
6 50535-K12-900	スプリング、サイドスタンド	1	1
7 90108-MK6-670	ボルト、サイドスタンドピポット	1	1
8 90147-KVY-900	ボルト、スイッチセツティング	1	1
9 90307-K66-V01	ナット、フランジ10MM(PT)	1	1
10 94101-10800	ワッシャー、ブレイン10MM	1	1
11 94201-30200	ピン、スプリット3.0X20	1	1
12 95014-71802	スプリング、メインスタンド	1	1

F-36リヤークッション
K12KF3600
見出部品番号部品名NHX125J L 初号機 絶号機
1 52400-K12-J11 クグションASSY, リヤー(ショウワ) ----1 ----2J, 3J52400-K12-901 ----1 ----J
2 52485-088-901 ブツシュ, リヤーケッションラバー(ショウワ) ----1 ----J
3 52486-GA7-003 カラー, ラバープ ソシュ(ショウワ) ----1 ----J
4 95801-08032-00 ポルト, フランジ 8X32 ----1 ----J
5 95801-10035-00 ポルト, フランジ 10X35 ----1 ----J
F-37-10 フロントウインカー
見出 部品番号部品名 使用係数適用号機タ イ フ
番号	NHX125J L 初号機 終号機
1 33101-MEH-671 コード、クランプ ......	2	2
2 33113-MEE-D01 パイプ、CP ......	4	2
3 33400-K12-P50 ウインカーASSY.,R.フロント(A)(12V 10W)	1	-
33400-K12-P60 ウインカーASSY.,R.フロント(B)(12V 10W)	1	-
33400-K12-Q50 ウインカーASSY.,R.フロント(A)(12V 10W)	-	1
33400-K12-Q60 ウインカーASSY.,R.フロント(B)(12V 10W)	-	1
4 33450-K12-P50 ウインカーASSY.,L.フロント(A)(12V 10W)	1	-
33450-K12-P60 ウインカーASSY.,L.フロント(B)(12V 10W)	1	-
33450-K12-Q50 ウインカーASSY.,L.フロント(A)(12V 10W)	-	1
33450-K12-Q60 ウインカーASSY.,L.フロント(B)(12V 10W)	-	1
5 34904-K12-901 バルプ、ウインカーライト(12V 10W)(アンバー)(スタンレー)	2	2
6 90111-K12-V01 スクリュー、タッピング 4X14 ......	2	2
7 90677-KAN-100 ナット、クリップ 5MM ......	2	2
8 93404-D6012-00 ボルトワッシャー 6X12 ......	2	2
9 93903-25310 スクリュー、タッピング 5X16 ......	6	6

F-38-10リヤーコンビネーションライト
K12KF3810
見出部品番号部品名使用係数適用号機NHX125J L 初号機 载号機
番号
1 32920-MN5-003 クランプ, コード ......	2	2
2 33113-K20-901 バイプ, CP ......	2	2
3 33301-K07-901 バルプ, ポジション(12V 5W)(スタンレー)	1	1
4 33700-K12-V01 ライトASSY., リヤーコンビネーション(12V 10W)	1	1
5 33720-K12-V01 ライトASSY., ライセンス(12V 5W) ·	1	1
6 33722-KWN-901 カバー-COMP., ライセンス ......	1	1
7 33729-MCZ-003 パツキン, レンズ ......	1	1
8 34904-K12-901 バルプ, ウィンカーライト(12V 10W)(アンバー)(スタンレー)	2	2
9 90111-K12-V01 スクリュー, タッピング 4X14 ......	2	2
10 90301-KWN-901 ナット, U 5MM ......	2	2
11 93901-24480 スクリュー, タッピング 4X16 ......	2	2
12 93903-25310 スクリュー, タッピング 5X16 ......	4	4

F-39リヤーフェンダー
K12KF3000
見出部品番号部品名使用係数適用号機NHX125J L タイプ
番号	1 33741-K29-901 リフレクター、リフレツクス ...... 1 12 80105-K12-V00ZB フエンダー、リヤー+NH1*......プラック 1 13 80106-K12-900 フエンダーASSY...リヤーインナー ...... 1 14 80108-KZR-600 シール、リヤーインナーフエンダー ...... 1 15 80109-K12-900 ラバー、シール ...... 1 16 83551-376-000 グロメット、サイドカバー ...... 2 27 90001-KWR-000 ホルト、ツケット 6X18 ...... 1 18 90301-KWN-901 ナット、U 5MM ...... 1 19 91509-GE2-760 スクリュー、バン 5X11.5 ...... 1 110 93404-06012-00 ホルトワッシャー 6X12 ...... 3 311 90522-028-000 ワツシャー、チェンケースセツティング ...... 2 2

F-40 バッテリー
K12KF4000
見出部品番号部品名使用係数適用号機NHX125タ イ フ
番号	J	L	判号機	終号機
1 31500-K35-J01 バッテリーASSY.(GTZ8V)
2 50325-K12-V00 ステーCOMP.,バッテリー......(GS ユアサ)		1	1
3 50380-K12-J00 ケース,バッテリー......		1	1
4 50382-K12-930 パント“,バッテリー......		1	1
5 90083-KFL-B50 ポルト,スペシャルフランジ 5X8 ...		1	1
6 95701-06012-00 ポルト,フランジ 6X12 ......		2	2

F-41 ワイヤーハーネス
見出 部品番号部品名 使用係数適用号機 NHX125 初号機 結号機
番号	J	L
1 30400-K12-J01	コントロールユニット,エンジン	1	-
30400-K12-J61	......	-	1
2 30510-K12-901	コイルCOMP.,イグニッション	1	1
3 30520-GFM-900	スペーサー,イグニツショコイル	2	2
4 30700-KZR-602	キャップ ASSY.,ノイスサブレッサ(トウヨウ)	1	1
5 32100-K12-J00	ハーネス,ワイヤー	1	-
32100-K12-J60	......	-	1
6 32606-GEV-761	キャップ,ダミー(4P)(レッド)	1	1
7 38110-KWN-901	ホーンCOMP.(ハイ)	1	1
8 38235-SNA-A01	プーラー,ミニヒュース	1	1
9 38255-K12-J01	カバー-COMP.,アツバー	1	1
10 38501-KVZ-631	リレーASSY.,パワー(MICRO ISO 4P)(ミツバ')	1	1
11 38502-KWN-701	リレーCOMP.,パワー(5P)(パナリニック)	1	1
12 32605-GEV-761	キャップ,ダミー(WPC 4P 090 M)(ナチュラル)	1	1
13 50301-K12-J00	ステー,エンジンコントロールユニット	1	1
14 39214-HAC-000	ヒュース,ミニ,2A	2	2
15 90620-SB2-003	バンド,ワイヤーハーネス	2	2
16 91565-SOX-003	クリップ,カプラー(ダークグリーン)	1	1
17 92101-06020-4J	ホルト,6カク6X20	2	2
18 93903-25310	スクリュー,タツピング5X16	4	4
19 94050-06000	ナット,フランジ6MM	3	3
20 95701-06012-00	ホルト,フランジ6X12	1	1

F-41 ワイヤーハーネス
見出 部品番号部品名 使用個数運用号機 NHX125 夕イフ
番号	J L 初号機 終号機
21 95701-06016-00 ホルト, フランジ 6X16 ......	1 1
22 95701-08016-00 ホルト, フランジ 8X16 ......	1 1
23 98200-41000 ヒューズ, ミニ(10A) ......	5 5
24 98200-42500 ヒューズ, ミニ(25A) ......	2 2

[F-42 フレームボディ
見出 部品番号部品名 使用係数適用号機 NHX125 初号機 絞号機
番号	J	L
1 35010-K12-V00 キーセット	1	1
2 35101-K12-V01 スイクチASSY..コンビネーション&ロツク	1	1
3 35110-K12-V01 シャツター、キー	1	1
4 35121-K46-N00 キーブラック	(1)	(1)
5 35190-K35-V02 スイッチASSY..フューミルリッド&シートオーブナー	1	1
6 35191-K27-V01 カバー、ケーブル	1	1
7 50100-K12-V00 ホディCOMP..フレーム	1	1
8 50350-K12-900 リンクASSY..エンジンハンガー	1	1
9 50352-K12-900 ラバー、リンクストウバー	2	2
10 83105-K12-900 ガード、ダスト	1	1
11 90101-MT4-000 スクリュー、スクリーンセッティング	2	2
12 90105-K12-900 ボルト、フランジ 10X297	1	1
13 90106-GCC-C50 ボルト、フランジ 10X238	1	1
14 90111-MR5-000 ボルト、ソケット 5X9	1	1
15 90164-KZL-A00 スクリュー、Uロツクフラット 6X12	2	2
16 90304-K66-V01 ナット、フランジ 10MM(PT)	2	2
17 93901-24320 スクリュー、タッピング 4X12	1	1

F-43リザーブタンク
K12KF4800
見出部品番号部品名使用係数適用号機NHX125 タイフ
番号	J	L	初号機	終号機
1 19101-K12-900	タンク, リザープ	1	-
19101-K12-V80	----	-	1
2 19102-K12-900	チューブ, ドレン	1	1
3 19104-KVB-900	キャップ, リザープ タンク	1	1
4 19108-K12-900	チューブ, リザープ タンク	1	1
5 19110-K12-900	シール, リザープ タンク	1	1
6 90116-KVB-900	ボルト, フランジ 6MM	1	1
7 95002-02100	クリケブ, チューブ (B10)	2	2

F-47 コーションラベル
見出 部品番号部品名 使用係数適用号機 NHX125 タイプ
番号	J	L 初号機	終号機
1 61105-K12-J00	マーク,フロント	1	1
2 87141-GFM-970	マーク,リヤー	1	1
3 87501-K12-J01	プレート,レジステッドナンバー	1	1
4 87505-K12-940	ラベル,タイヤ	1	1
5 87514-GGZ-J00	ラベル,CBSコーション	1	1
6 87560-MY1-701	マーク,ドライブコーション	1	1
7 87562-K12-910	ラベル,リフューエルコーション	1	1

F-48 マーク / エンブレム
- K12KF4803
見出 部品番号部品名 曼号	使用価数適用号機 NHX125 初号機 絕号機		タ イ フ
1 86101-K12-V00ZB エンブレム, ホンダ (80MM) *TYPE1*....	1	1 ---- 2J, J
86101-K12-V00ZA *TYPE2*....	1	- ---- 2J, 3J
	-	1 ---- 3J
2 86102-K12-V00ZC マーク, ホンダ (80MM) *TYPE2*....	1	1 ---- 2J, J
86102-K12-V00ZE *TYPE5*....	1	1 ---- 3J
86102-K12-V00ZA *TYPE4*....	1	- ---- 2J
86102-K12-V00ZD *TYPE1*....	1	- ---- J
	-	1 ---- 2J, J
3 86170-KZR-600 マーク, エンジン ....	1	1
4 86831-K12-V00ZB エンブレム(LEAD) *TYPE1*....	2	2 ---- 2J, J
86831-K12-V00ZA *TYPE2*....	2	- ---- 3J
86831-K12-V40ZA *TYPE1*....	-	2 ---- 3J

部品番号索引
部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号
06000		14000		17210-K12-900 88 2		19101-K12-900 100 1		23224-K27-V00 49 9		33400-K12-Q50 93 3
				17213-K12-900 88 3		19101-K12-V80 100 1		23225-KSY-900 49 10		33400-K12-Q60 93 3
06111-K12-J00 57 1		14100-K77-V00 38 2			4	19102-K12-900 100 2		23226-KVB-900 49 11		33450-K12-P50 93 4
06112-K12-910 58 1		14321-KWN-900 38 3		17215-K12-V00 88 5		19104-KVB-900 100 3		23233-KZR-600 49 12		33450-K12-P60 93 4
06430-K12-V00 84 1		14401-K29-V82 40 1		17218-K12-V00 88 6		19108-K12-900 100 4		23237-KWN-900 49 13		33450-K12-Q50 93 4
06430-K44-V80 84 1		14401-KSS-931 40 1		17219-K12-V00 36 7		19109-GET-003 46 9		23238-KZR-600 49 14		33450-K12-Q60 93 4
06430-KWN-900 84 1		14430-KZR-600 38 4		17225-K12-J00 88 7			57 1	23411-K12-V00 51 5		33700-K12-V01 94 4
06451-961-405 82 1		14440-KZR-600 38 5		17231-PFB-003 86 4		19110-K12-900 100 5		23421-K12-V00 51 6		33720-K12-V01 94 5
06455-KVB-101 82 2		14451-KZR-600 38 6		17234-K12-900 88 8		19150-K27-V50 46 10		23422-K12-V00 51 7		33722-KWN-901 94 6
		14510-KZR-600 40 2		17236-KVB-900 88 9		19152-K12-900 46 11		23430-K12-V00 51 8		33729-MCZ-003 94 7
11000		14520-K40-F01 40 3		17245-K12-J00 88 10		19200-K35-D10 42 1				33741-K29-901 95 1
		14531-KZR-600 40 4		17253-K12-V00 88 11		19220-KWN-901 42 2		28000
11100-KZR-601 52 1		14560-KZR-600 40 5		17254-KWN-900 88 12		19226-KWN-900 42 3				34000
11103-KVB-930 52 2			57 1	17261-KVB-T00 88 13			57 1	28333-300-000 76 1		34904-K12-901 93 5
	53 1	14611-K40-F00 40 6		17310-K12-V01 89 1		19300-K59-A11 42 4
11114-KWN-900 52 3		14611-K97-T00 40 6		17311-K12-900 89 2		19332-KWN-900 46 12		30000
11116-KZR-600 52 4		14711-KWN-900 38 7		17315-K12-V00 89 3		19381-KWN-900 42 5
11117-KWN-901 52 5		14721-KWN-900 38 8		17415-K12-900 89 4			57 1	30400-K12-J01 97 1		35000
11200-K12-930 53 2		14751-KWN-900 38 9		17416-K12-900 89 5		19416-KEY-900 45 4		30400-K12-J61 97 1
11203-K35-J00 53 3		14771-KWN-900 38 10		17418-K12-900 89 6			46 13	30510-K12-901 97 2		35010-K12-V00 99 1
11204-KGF-900 51 1		14775-KZR-600 38 11		17501-K12-V00 86 5		19501-KZR-600 46 14		30515-KWN-710 41 3		35101-K12-V01 99 2
11205-GBC-300 52 6		14781-MA6-000 38 12		17505-K12-V00 86 6		19502-KZR-600 46 15		30520-GFM-900 97 3		35110-K12-V01 99 3
	53 4			17510-K12-V00 86 7		19503-KWN-900 42 6		30700-KZR-602 97 4		35121-K46-N00 99 4
11211-K12-900 51 2		15000		17510-K12-V80 86 7		19504-KZR-600 46 16		30701-883-000 64 1		35160-K20-T21 62 4
11340-K12-900 45 1				17511-K12-930 86 8		19510-K12-V80 46 17				35170-K35-V01 62 5
11340-K12-J10 45 1		15010-KWN-900 44 1		17515-K12-900 86 9		19510-K59-A10 46 17		31000		35180-K20-T21 62 6
11343-KVG-900 45 2		15133-KWN-900 44 2		17516-K12-900 86 10		19641-KWN-710 45 5				35190-K35-V02 99 5
11361-KWN-901 52 7		15421-KPL-900 53 6		17517-GGL-J00 86 11		19642-KWN-710 45 6		31210-K96-J01 43 1		35190-K50-T01 62 7
11363-KWN-900 52 8		15426-KVB-900 53 7		17518-GHB-603 86 12		19645-KWN-900 45 7		31210-KWN-711 43 1		35190-KWN-901 62 7
	58 1	15651-K12-900 52 9		17519-K12-V00 86 17			58 1	31220-K12-J01 43 2		35191-K27-V01 99 6
11395-K12-900 45 3				17525-KBN-900 86 13		19649-KWN-710 45 8		31220-K12-J61 43 2		35200-K03-N31 62 8
	58 1	16000		17526-K12-V00 86 14			58 1	31500-K35-J01 96 1		35200-K66-V11 62 8
				17560-K12-900 56 13				31917-KPH-901 36 8		35340-K27-V01 62 9
12000		16016-KO3-H11 56 1		17572-GHB-601 86 16		21000		31927-KPH-901 36 8		35345-GFM-J11 62 10
		16075-KZR-601 56 2		17580-K12-J00 86 15						35700-K12-V01 91 1
12010-K66-V00 36 1		16077-KVB-S51 56 3		17620-KWN-981 86 18		21200-K12-900 51 3		32000
12100-KZR-600 41 1		16081-KYJ-901 56 4		17632-383-831 86 19		21395-K12-900 51 4				36000
12191-KZR-600 41 2		16169-GGZ-J01 56 5		17910-K12-V01 62 1			58 1	32100-K12-J00 97 5
	57 1	16305-K12-V00 56 6		17911-K12-V00 62 3				32100-K12-J60 97 5		36162-K48-A01 89 7
12204-KWN-P00 36 2		16400-K12-V01 56 7		17920-K12-V01 62 2		22000		32101-K12-J00 60 1		36532-K12-V81 36 9
12206-KZR-600 46 1		16400-K12-V81 56 7						32109-GGZ-J00 72 1		36532-K66-V01 36 9
12207-KWN-900 46 2		16410-K12-V01 56 8		18000				32112-K12-900 53 9
	57 1	16410-K12-V81 56 8						32113-KWN-900 53 10		37000
12209-GB4-681 38 1		16450-K35-V01 56 9		18291-GE2-921 57 1		22102-K27-V01 49 1		32605-GEV-761 97 12
12251-K12-901 36 3		16450-K60-T71 56 9			90 1	22105-KWN-900 48 3		32606-GEV-761 97 6		37100-K12-J01 60 2
	57 1	16472-KPC-D50 56 10		18293-KSB-900 90 2		22110-KZR-601 48 4		32920-MNS-003 94 1		37112-K12-J01 60 3
12310-K66-V00 35 1		16480-KVB-S51 56 11		18300-K12-J00 90 3		22123-K12-930 48 5		32961-K29-910 52 10		37203-K12-V01 60 4
12361-035-000 53 5		16485-K69-601 56 12		18316-KVB-900 90 4		22131-KWN-900 48 6				37210-K12-J01 60 5
12391-K66-V01 35 2		16700-K12-931 86 1		18318-K12-V00ZA 90 5		22350-GFM-900 49 2		33000		37211-K12-V01 60 6
	57 1	16706-GGL-J01 86 2		18318-K12-V00ZC 90 5						37700-K12-V01 53 11
		16707-K12-901 86 3								37800-K12-931 86 20
13000		17000		19000		22361-KVB-900 49 3		33100-K12-J01 59 1		37870-KZR-601 36 10
						22401-KVB-900 49 4		33101-MEH-671 93 1		37880-KWW-C01 88 14
						22535-K35-V00 49 5		33113-K20-901 94 2		37880-KWW-C01 88 14
						22804-148-000 49 6		33113-MEE-D01 59 2		37881-KZL-E00 88 15
13000-K12-V00 55 1		17100		19037-K12-941 46 3
13011-K96-305 55 2		17110-K12-V00 36 4		19049-K27-V51 46 4					93 2
13011-KWN-900 55 2		17119-K29-V80 36 5		19051-K27-V51 46 5		23000		33128-GBL-003 59 3		38000
13101-K77-V00 55 3		17119-KWN-710 36 5		19052-K27-V51 46 6				33301-K07-901 94 3
13111-K77-V00 55 4		17120-K12-900 36 6		19055-K12-941 46 7		23100-KZR-601 49 7		33400-K12-P50 93 3		38110-KWN-901 97 7
13115-GN5-910 55 5		17208-GGE-900 88 1		19100-K12-J00 46 8		23205-K27-V00 49 8		33400-K12-P60 93 3		38235-SNA-A01 97 8

2020.01.10 J

部品番号索引
部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号
38255-K12-J01 97 9	45150-K12-902 82 10	51520-K12-901 81 14	61000	80106-K12-900 95 3	83503-K12-V00ZC 77 3
38301-KPH-881 60 8	45150-K12-J11 82 10	51520-K12-J11 81 14		80108-KZR-600 95 4	83503-K12-V00ZD 77 3
38306-KK4-000 60 9	45190-K12-901 82 11		61100-K12-V00ZB 69 1	80109-K12-900 95 5	83503-K12-V00ZE 77 3
38501-KVZ-631 97 10	45215-KPH-951 82 12	52000	61100-K12-V00ZD 69 1	80151-K12-V00ZB 77 1	83503-K12-V00ZF 77 3
38502-KWN-701 97 11	45216-166-006 82 13		61100-K12-V00ZE 69 1	80151-K12-V00ZD 77 1	83503-K12-V00ZG 77 3
	45218-KWB-601 82 14	52400-K12-901 92 1	61100-K12-V00ZF 69 1	80151-K12-V00ZE 77 1	83503-K12-V00ZJ 77 3
39000	45351-K12-V01 83 8	52400-K12-J11 92 1	61100-K12-V00ZG 69 1	80151-K12-V00ZF 77 1	83503-K12-V00ZL 77 3
	45440-K12-931 62 12	52485-088-901 92 2	61100-K12-V00ZH 69 1	80151-K12-V00ZH 77 1	83510-K12-V00ZB 74 4
39214-HAC-000 97 14	45504-410-003 64 13	52486-GA7-003 92 3	61100-K12-V00ZK 69 1	80151-K12-V00ZK 77 1	83510-K12-V00ZD 74 4
39620-K12-901 73 19	45510-K12-930 64 14		61100-K12-V00ZN 69 1	80152-K12-V00ZB 77 2	83510-K12-V00ZE 74 4
39624-S23-L01 73 20	45518-GM9-711 64 15	53000	61105-K12-J00 101 1	80160-K12-V00ZB 72 3	83510-K12-V00ZF 74 4
	45520-GM9-711 64 16		61106-K62-B00 56 14	80161-K12-V00 72 4	83510-K12-V00ZH 74 4
42000	45530-MA4-671 64 17	53100-K12-V00 66 1	64000	80170-K12-V01 72 5	83511-K12-V00ZA 74 5
		53102-KVB-S00 66 2			83550-K12-J80ZA 78 4
42650-K12-V00ZA 84 2	47000	53140-K44-V00 62 13		81000	83550-K12-V00ZA 78 4
42650-K12-V00ZB 84 2		53166-KWB-600 62 14	64300-K12-V00ZA 70 1		83550-K12-V00ZA 78 4
42711-K12-931 84 3	47602-K12-900 64 18	53167-K66-V00 62 15	64300-K12-V00ZB 70 1	81132-KTF-670 72 6	83550-K12-V00ZB 78 4
42753-GM9-743 83 1	47604-KZL-E01 64 19	53168-K12-900 62 16	64300-K12-V00ZG 70 1	81136-KTF-670 72 7	83550-K12-V00ZH 77 4
42753-KJ9-005 84 4		53168-K66-V00 62 17	64300-K12-V00ZH 70 1	81137-KTF-670 72 8	83550-K12-V00ZJ 78 4
	50000	53171-KZL-E00 62 18	64300-K12-V00ZJ 70 1	81138-KTF-670 72 9	83550-K12-V00ZK 78 4
43000		53172-K12-900 62 19	64300-K12-V00ZK 70 1	81140-K12-V00ZA 72 10	83550-K12-V00ZL 77 4
	50100-K12-V00 99 7	53173-GFM-970 62 20	64300-K12-V00ZL 70 1	81140-K12-V00ZB 72 10	83550-K12-V00ZM 77 4
43141-K12-900 84 5	50301-GN5-901 68 1	53175-KZL-E00 62 21	64300-K12-V00ZM 70 1	81140-K12-V00ZC 72 10	83550-K12-V20ZC 78 4
43151-329-000 84 6	50301-K12-J00 97 13	53178-GFM-J10 62 22	64305-K12-V00 70 2	81140-K12-V00ZD 72 10	83550-K12-V20ZE 78 4
43352-568-003 82 3	50302-GN5-900 68 2	53199-KZL-E00 62 23	64310-K12-V00ZB 74 2	81140-K12-V00ZE 72 10	83550-K12-V20ZF 78 4
43353-461-771 82 4	50306-GN5-900 68 3	53205-K12-V00ZB 66 3	64315-K12-V00 74 3	81140-K12-V00ZF 72 10	83550-K12-V20ZG 78 4
43410-K12-900 84 7	50325-K12-V00 96 2	53205-K12-V00ZD 66 3	64320-K12-V00 70 3	81140-K12-V00ZJ 72 10	83550-K12-V20ZJ 78 4
43440-K12-901 62 11	50350-K12-900 99 8	53205-K12-V00ZE 66 3	64350-K12-V00ZB 70 4	81140-K12-V00ZP 72 10	83551-376-000 67 6
43450-K12-902 64 2	50352-K12-900 99 9	53205-K12-V00ZF 66 3	64350-K12-V00ZD 70 4	81142-K12-J00ZA 72 11		95	6
43455-K12-900 64 3	50380-K12-J00 96 3	53205-K12-V00ZG 66 3	64350-K12-V00ZE 70 4	81143-K12-V00 73 12	83603-K12-V00ZA 78 5
43472-KVB-900 84 8	50382-K12-930 96 4	53205-K12-V00ZH 66 3	64350-K12-V00ZF 70 4	81144-K12-V00ZA 73 13	83603-K12-V00ZB 78 5
43503-K12-901 64 4	50500-K12-900 91 2	53205-K12-V00ZK 66 3	64350-K12-V00ZG 70 4	81145-K12-V00ZB 73 14	83603-K12-V00ZG 78 5
43511-KS6-702 64 5	50503-KWN-900 91 3	53205-K12-V00ZN 66 3		81145-K12-V00ZD 73 14	83603-K12-V00ZH 78 5
43512-K12-901 64 6	50505-QR1-710 91 4	53206-K12-V00ZB 66 4	64350-K12-V00ZH 70 4	81145-K12-V00ZE 73 14	83603-K12-V00ZJ 78 5
43513-KWN-931 64 7	50530-K12-V00 91 5	53206-K12-V00ZD 66 4	64350-K12-V00ZK 70 4	81145-K12-V00ZF 73 14	83603-K12-V00ZK 78 5
43514-KS6-701 64 8	50535-K12-900 91 6		64350-K12-V00ZN 70 4	81145-K12-V00ZG 73 14	83603-K12-V00ZL 78 5
	50616-K12-V00 74 1	53206-K12-V00ZE 66 4	64360-K12-V00ZB 71 5	81145-K12-V00ZH 73 14	83603-K12-V00ZM 78 5
44000	50718-K12-V00 76 2	53206-K12-V00ZF 66 4	64360-K12-V00ZD 71 5	81145-K12-V00ZK 73 14	83610-K12-V00ZB 74 6
	50720-K12-900 76 3	53206-K12-V00ZG 66 4	64360-K12-V00ZE 71 5	81145-K12-V00ZP 73 14	83610-K12-V00ZD 74 6
44301-GGE-900 83 2	50730-K12-900 76 4		64360-K12-V00ZF 71 5	81146-K12-V00 73 15	83610-K12-V00ZE 74 6
44311-K12-V00 83 4		53206-K12-V00ZH 66 4	64360-K12-V00ZG 71 5	81147-K12-V00 73 16	83610-K12-V00ZF 74 6
44620-K12-V00 83 5	51000		64360-K12-V00ZH 71 5	81150-K12-V00ZB 73 17	83610-K12-V00ZH 74 6
44650-K12-V00ZA 83 6		53206-K12-V00ZK 66 4	64360-K12-V00ZH 71 5	81160-K12-V00ZB 73 18	83610-K12-V00ZK 74 6
44650-K12-V00ZB 83 6	51400-K12-901 81 1	53206-K12-V00ZP 67 4	64360-K12-V00ZN 71 5	81160-K12-V00ZD 73 18	83611-K12-V00ZA 74 7
44650-K12-V8OZA 83 6	51400-K12-911 81 1	53207-K12-J20ZB 67 5	64455-K12-V01 72 2	81160-K12-V00ZE 73 18	83642-K12-910 80 9
44650-K12-V8OZB 83 6	51401-K12-901 81 2	53207-K12-V00 67 5		81160-K12-V00ZF 73 18	83643-355-300 80 10
44711-K12-931 83 7	51410-K12-901 81 3	53207-KZL-840ZA 67 18	77000	81160-K12-V00ZG 73 18	83650-K12-J80ZA 79 6
	51412-369-000 81 4	53209-GAH-000 59 4		81160-K12-V00ZH 73 18	83650-K12-V00ZA 79 6
45000	51412-KK4-003 81 5	53210-KVR-COO 68 4	77115-K12-V00 85 1	81160-K12-V00ZK 73 18	83650-K12-V00ZB 79 6
	51420-K12-901 81 6	53211-GN5-900 68 5	77200-K12-V00ZA 85 2	81160-K12-V00ZP 73 18	83650-K12-V00ZH 78 6
45108-KVB-T01 B2 5	51420-K12-911 81 6	53212-GN5-900 68 6	77200-K12-V00ZC 85 2	81200-K12-J00ZA 85 7	83650-K12-V00ZJ 79 6
45111-MAJ-G41 B2 6	51432-GGE-941 81 7	53214-GN5-900 68 7	77215-KZL-930 85 3	81200-K12-J00ZB 85 7	83650-K12-V00ZK 79 6
45126-K12-901 64 9	51437-413-003 81 8	53215-K12-V00ZB 60 10	77230-K12-900 85 4	81257-K12-900 80 1	83650-K12-V00ZL 78 6
45127-K12-900 64 10	51440-K12-901 81 9	53215-K12-V00ZD 60 10	77234-KYZ-900 85 5	81258-K12-900 80 2	83650-K12-V00ZM 79 6
45128-K12-900 64 11	51454-GGE-941 81 10	53215-KVR-COO 68 8	77240-K12-V01 85 6	81260-K12-J00ZA 80 3	83650-K12-V20ZC 79 6
45129-K12-V00 64 12	51456-355-003 81 11	53219-K12-900 68 9			83650-K12-V20ZE 79 6
45131-GZO-006 B2 7	51490-KRM-852 81 12	53220-GN5-850 68 10	80000	83000	83650-K12-V20ZF 79 6
45132-166-016 B2 8	51500-K12-901 81 13		80105-K12-V00ZB 95 2	83105-K12-900 99 10	83650-K12-V20ZG 79 6
45133-MA3-006 B2 9	51500-K12-J11 81 13				83650-K12-V20ZJ 79 6

部品番号索引
部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号
84000		90106-GCC-C50 99 13		90601-K27-V01 46 21		57 1	94030-12200 50 23		95701-06022-00 40 9
		90108-MK6-670 91 7		90602-K27-V01 46 22		91307-035-000 52 16	94030-14200 48 8		42 10
84601-HA7-670 46 18		90111-187-000 74 8		90605-166-720 49 17		58 1	94050-05000 89 8		56 18
			80 4	90620-SB2-003 97 15		91307-PLC-004 36 14	94050-06000 86 21		95701-06025-00 52 19
86000		90111-K12-V01 93 6		90651-MA5-671 64 24		57 1		89 9	95701-06035-00 88 22
			94 9	90652-KT1-771 67 13		91351-642-000 50 21		97 19	95701-06040-00 36 20
86101-K12-V00ZA 102 1		90111-MR5-000 99 14		90652-KVB-900 45 9		58 1	94050-12000 43 5		42 11
86101-K12-V00ZB 102 1		90112-KVB-900 84 9		90656-GCC-000ZC 80 5		91351-GR1-000 50 22	94101-06000 76 5		95701-06065-00 52 20
86102-K12-V00ZA 102 2		90114-KZL-E01 64 20		90666-K59-A11 67 14		58 1	94101-08000 85 9		95701-06080-00 52 21
86102-K12-V00ZC 102 2		90115-GBL-870 63 24			71 8	91356-GBB-003 81 19	94101-10800 91 10		95701-06095-00 37 21
86102-K12-V00ZD 102 2		90116-383-721 81 15			79 9	91509-GE2-760 67 15	94103-08000 80 7		95701-06130-00 52 22
86102-K12-V00ZE 102 2		90116-GFM-900 63 25		90677-KAN-T00 75 11		71 9	94109-12000 52 17		95701-08016-00 54 25
86150-KYS-940 60 11		90116-KVB-900 100 6			88 16		75 12		98 22
86170-KZR-600 102 3		90116-SP0-003 71 6			93 7		95 9	94201-16150 76 6	95701-08030-00 80 8
86831-K12-V00ZA 102 4			74 9	90701-KWN-901 42 7		91565-SOX-003 97 16	94201-16180 85 10		85 12
86831-K12-V00ZB 102 4			79 7		46 23		94201-30200 91 11		95701-08045-00 54 26
86831-K12-V40ZA 102 4		90131-883-000 52 13		90702-KWN-900 52 14		92000		94301-08100 42 9	95701-08055-00 54 27
		90145-KPII-B30 64 21		90741-003-010 55 6				44 4	95801-08032-00 92 4
		90147-KVY-900 91 8				92101-06020-4J 97 17		52 18	95801-10035-00 92 5
		90155-GGZ-J00 82 15		91000				94301-08140 45 12		95801-10040-00 90 8
87141-GFM-970 101 2		90164-K7L-A00 99 15				93000	94301-10120 51 14
87501-K12-J01 101 3		90191-KWB-600 67 8		91001-KCN-003 49 18			94301-10160 36 17		96000
87505-K12-940 101 4		90201-MW3-620 61 6		91002-GA7-701 49 19		93401-06020-00 63 28		41 5
87514-GGZ-J00 101 5		90202-KN7-670 49 15		91002-KZR-602 53 15		93401-06025-08 46 24		94303-03050 37 22	96001-06012-00 65 28
87560-MY1-701 101 6		90206-001-000 38 16		91003-KZR-602 53 16		93404-06012-00 36 15		94520-28000 50 24	96001-06016-00 42 12
87562-K12-910 101 7		90301-473-003 64 22		91004-GGC-G01 50 19		75 13			52 23
		90301-KWN-901 94 10		91004-KZR-601 51 9		93 8	95000		96001-06016-07 47 28
			95 8	91004-KZR-602 51 9		95 10			96001-06018-07 45 14
		90302-KVB-T01 63 26		91005-KVB-900 45 10		93404-06016-08 69 3		95001-45110-40 86 22	96001-06025-00 56 19
88115-KVG-V40 61 1		90302-KWW-A00 60 12		91005-KZR-601 53 17		93500-04016-06 73 21		95001-45330-40 89 10	96001-06028-00 45 15
88119-K12-V00 61 2			67 9	91005-KZR-602 53 17		93500-05022-0A 63 29		95002-02070 89 11	96001-06040-00 45 16
88210-K12-V00 61 3			71 7	91006-KZR-601 51 10		93891-05016-08 56 16		95002-02080 87 23	96001-06065-00 45 17
88220-K12-V00 61 4			75 10	91006-KZR-602 51 10		93892-05012-18 56 17		89 12	96001-06080-00 37 23
			79 8	91008-KZR-601 53 18		93893-04012-17 65 26			96211-08000 76 8
90000		90304-K66-V01 67 10		91008-KZR-602 53 18		93901-24320 99 17		95002-02120 89 13	96700-06025-00 43 6
			99 16	91009-GFC-901 51 11		93901-24480 94 11		95002-02130 88 19
90001-KWR-000 43 3		90304-MJO-920 90 6		91009-KVY-961 50 19		93903-22420 60 13		95002-41050-08 47 26	98000
	53 12	90305-K66-V01 84 10		91052-KZ4-902 83 11		93903-24320 47 25		95002-41200-08 88 20
	95 7	90305-KVB-901 84 10		91052-KWB-601 83 11		93903-24480 45 11		95002-50000 51 15	98200-41000 98 23
90002-KWB-600 38 13		90306-K66-V01 83 10		91109-KVY-902 49 18			67 16		98200-42500 98 24
90003-KFL-710 61 5		90306-KGH-901 83 10		91201-434-003 51 12			71 10
90003-KWN-900 44 3		90307-K66-V01 91 9		91201-K35-J01 52 15			73 22	88 21
90004-GHB-660 46 19		90401-KWN-900 48 7		91202-KWN-901 53 19			75 14	95005-45220-10 89 14
90004-KGF-910 36 11		90439-KWZ-900 43 4		91203-K35-J01 54 20			79 10	95014-71802 91 12
90005-KY7-000 40 7		90441-GY6-940 49 16		91204-GFM-971 51 13		93903-25110 73 23		95015-32001 84 12
90012-KWB-600 38 14		90463-ML7-000 41 4		91211-KN7-671 50 20		93903-25310 60 14		95015-81000 76 7
90013-K66-V00 35 3			57 1	91212-422-006 64 25			67 17	95701-06012-00 36 18
90031-KWN-900 52 11		90483-041-000 63 27		91254-GAA-003 81 18			73 24	54 23
90032-KWN-900 53 13		90483-KWN-900 36 12		91257-HB3-003 83 12			75 15	85 11
90036-KZR-600 52 12		90495-MN5-000 53 14		91301-GGL-J01 56 15			80 6	87 24
90083-KFL-850 96 5			58 1	91301-KRJ-901 36 13			93 9	96 6
90083-KVB-900 38 15		90501-KBN-900 84 11			57 1		94 12	97 20
90101-KZL-930 59 5		90501-KPHI-880 67 11		91302-001-020 54 21			97 18	95701-06014-00 36 19
90101-MT4-000 99 11		90505-KPHI-880 67 12			58 1	93903-25480 88 17		41 6
90102-GFM-970 68 11		90512-K53-D00 69 2		91302-KWN-900 42 8		93913-255JQ 88 18		95701-06014-08 65 27
90102-KWW-640 67 7		90522-028-000 95 11			57 1			95701-06016-00 47 27
90103-GET-003 46 20		90544-283-000 81 16		91303-K27-V01 54 22		94000		54 24
90105-K12-900 99 12		90545-300-000 64 23			58 1			98 21
90105-KGH-900 83 9		90601-354-000 81 17		91306-MG3-000 40 8		94030-08280 36 16		95701-06016-02 90 7

2020.01.10 J

部品名	頁見出	部品名	頁見出	部品名	頁見出	部品名	頁見出
[ア]		ガスケット、ヘッドカバー	571	[キ]		クリップ、チューブ	5115
アーム、リヤーブレーキ	847	ガスケット、L.カバー	453				8723
アーム、L.ビリオンステップ	764	ガスケットキットA	581	ギーヤー、オイルボンブドリプン	442		8819
アーム、R.ビリオンステップ	763	ガスケットキットB	571	ギーヤー、カウンター	517		21
アームCOMP、インテクバルブロッカー	384	カウンターシケフト	581	ギーヤー、COMP、ファイナル	518		8911
アームCOMP、エキゾーストバルブロッカー	385	カツブCOMP、マスターシリンダーオイル	516	キーブ、ウッドラブ4MMM	556		12
アウタ-COMP、クラツチ	491	カバー、クラセサリークケット	645	キーブ、ランク	994		13
アクスル、フロントホイール	832	カバー、アッパーインナー	721	キーブット	991		1007
		カバー、アンダー	7210	キャツチCOMP、シート	854		716
[イ]		カバー、エアークリーナダクト	743	キャツブ、ダミー	976		749
インジェクターASSY、フェーエル	569	カバー、エアーデンブレディーセンサー	888	キャツブ、タベツトアシアヤステイングホール	12		797
インシュレーター、インテークパイプ	365	カバー、ケブル	8815	キャツブ、ハンドルカバー	535		641
		カバー、センターやツバー	996	キャツブ、ブリーダー	6718		555
[ウ]		カバー、センターやア	771	キャツブ、マスターシリンダーグンク	824		594
		カバー、フロントインナー	772	キャツブ、リザーブタンク	647
		カバー、フロントハンドル	703	キャツブ、ロックナフット	1003
ウインカーASSY、L.フロント	934	カバー、マスターシリンダーグンク	663	キャツブ、L.カバー	612		[ケ]
ウインカーASSY、R.フロント	933	カバー、リヤーハンドル	6418	キャツブ、ASSY	456		529
ウエイトセット、クラツチ	495	カバー、リヤーロアー	664	キャツブ、ASSY、ノイスサブレッサー	7319		603
ウエイトA、ハンドル	662	カバー、ロワーインナー	674	キャツブ、COMP、フューエルフィラー	974		963
[エ]		カバー、L.ビリオン	773	キャツブ、COMP、ラジエター	8618		887
		カバー、L.フロアーサイド	7317	キャニスターCOMP	463		513
		カバー、L.フロント	747	キャベリーサーブASSY、L.フロント	891		8114
エレメントCOMP、エアークリーナー	882	カバー、R.ビリオン	746	キャベリーサーブASSY、L.フロント	8210		816
エンブレム	1024	カバー、R.フロアーサイド	715	キャベリー、ラギン	857		856
エンブレム、プロダクション	6011	カバー、R.フロント	745	[ク]			722
エンブレム、ホンダ	1021	カバー、R.フロント	744				6212
[オ]		カバー、サーブASSY、エアークリーナー	704	グリップ、L.ハンドル	6214		642
オイルシール 14X20X3.2	5112	カバー、セツト、フロントアッパー	701	グリップ、COMP、スロットル	6213		6211
オイルシール 20.BX32X6	5215	カバー、セツト、リヤーセンター	785	グリル、フロント	702		621
オイルシール 20X32X6	5420	カバー、セツト、L.ボディー	786	グロメット、サイトカバー	676
オイルシール 26X45X6	5319	カバー、セツト、R.ボディー	796	グロメット、サイトカバー	956		[コ]
オイルシール 27X42X7	5113		774		5310		931
[カ]		カバー、ASSY、メーター	784	グクションASSY、リヤー	921		972
		カバー、COMP、アッパー	6010	グクケースCOMP、L	532		3812
		カバー、COMP、ウォーターボンプ	979	グクケースCOMP、R	521		644
ガード、スプラッシュ	801	カバー、COMP、スロットルボディー	422	グランバー、スワットルケーブル	623		971
ガード、ダスト	9910	カバー、COMP、ヘッド	566	グランバー、ブリザーチューブル	367
ガーニッシュ、ハンドルカバー	675	カバー、COMP、ライセンス	351	グランバー、リヤーブレーキープル	643
ガイド、カムチエン	406	カバー、COMP、ラシエター	946	グランバー、A.C.シエネレーターコード	5210
ガイド、パルプ	362	カバー、COMP、L.サイド	4610	グランバー、A.フレーキホース	6410
ガスケット、ウォーターボンプカバー	423	カバー、リヤーブレーキー	451	グランバー、B.フレーキホース	6411
		カバー、スロットルボディカバー	845	グランプ、コード	6412		サーケリップ 7MM
ガスケット、エキゾーストバイプ	571	カラー	454	グランプ、ウォーターボース24MM	427		729
ガスケット、エキゾーストバイプ	5711	カラー、スロットルボディカバー	382	グランプ、コード	4623		4917
		カラー、スロットルボディカバー	4613	グランプ、チューブ	941		5024
ガスケット、シリンダー	412	カラー、エアークリーナーセッティング	881	グランプ、ホース	4726		459
ガスケット、シリンダーヘッド	363	カラー、シール	4913	グランプ、マスターシリンダーオイルホース	864		424
		カラー、スプリング	4914	グランプ、カブラー	8820		609
ガスケット、ステーターベース	528	カラー、フェンダーC	692		4621		601
ガスケット、テンショナーリフター	405	カラー、フロントアクスルディスタンス	835	グランプ、マスターシリンダーオイルホース	648		869
		カラー、フロントボールサイト	834	グランプ、カブラー	9716		8613
		カラー、マラブープロテクター	904	グランプ、スナップフィウティング	6714		8412
ガスケット、トランスミツションケース	514	カラー、ラバープツシュ	923		718		5613
		カラー、A.ハンドルセッティング	6711		799		461
ガスケット、ヘッドカバー	352	カラーA.ハンドルセッティング	6712	グリップ、チューブ	4513		3811

2020.01.10 J

部品名 索引
部品名	頁見出	部品名	頁見出	部品名	頁見出	部品名	頁見出
シートB, スプリング......81 10シートCOMP. ダブル......85 2シール. インーカバー......73 15シール. エアーケリーナー......88 3シール. ダスト......86 12シール. ド リブンフェイス 34X41X4......50 20シール. ドレン......46 9シール. バルプ ステム......38 1シール. フューエルリッド......72 4シール. ベルトカバーダ クト......45 7シール. リザーブ タンク......100 5シール. リヤーインオーフエンダ......95 4シール. L.カバーダ クト......45 8シールセット. ピ ストン......82 1シールセット. フロントフォーク......81 12シートセット......56 12シャツター. キー......99 3シャフト. メインスタンド......91 3シャフト. ロッカーアーム......38 6シューセット. プレーキ......84 1プリンダーサブ ASSY. マスター......64 14プリンダーセット. マスター......64 17プリンダーコCOMP......41 1[ス]スイツチュニット. アイド ル......62 7スイツチュニット. ウインカー......62 8スイツチュニット. スターケ......62 4スイツチュニット. デイマー......62 5スイツチュニット. ホーン......62 6スイツガASSY. インピ ヒター......62 10スイツガASSY. コンピ ネーション&ロック......99 2スイツガASSY. サイド スタンド......91 1スイツチASSY. フューエルリップ! &シートオーブ ナー......99 5スイツチASSY. フロントストップ......62 9スクリーン. オイルフィルター......53 6スクリュー. オーバル 6X45......67 8スクリュー. スクリーンセツティング......99 11スクリュー. タツピング 3X16......60 13スクリュー. タツピング 4X12......99 17スクリュー. タツピング 4X14......93 6スクリュー. タツピング 4X16......71 10スクリュー. タツピング 5X10......73 23スクリュー. タツピング 5X16......67 17	スクリュー. タツピング 5X16......73 2475 1580 693 994 1297 18スクリュー. タツピング 5X20......88 17スクリュー. タベツトアジ ヤステイング......38 14スクリュー. トルクス 5X8.7......56 4スクリュー. パン 4X16......73 21スクリュー. パン 5X11.5......71 9スクリュー. パン 5X22......63 29スクリュー. パン 6X6......40 7スクリュー. ハンド ルレバーピ ポ ッット......63 24スクリュー. ブ リーダー......82 3スクリュー. Uロツクラフラット 6X12......99 15スクリュー. セツキ 4X12......65 26スクリュー. ユウシャー 5X12......56 16スクリュー. ユウシャー 5X16......91 2スタンド COMP. メイン......97 13ステー. エンシンコントロールユニット......80 2ステー. スプ ラツシュガード......パルプステー. ヒートガード......46 11ステー. フロアーステップ......74 1ステー. ワイヤー......56 5ステー. ケーCOMP......43 2ステー. COMP. イグ ニツジョンコイル......41 3ステー. COMP. パッテリー......96 2ステー. COMP. ホースクランバー......74 2ステツプ. フロアーエムサブ ASSY. ステアリング......68 9スヒートメーターコOMP......60 5スプリング. オイルフイルタースクリーン......53 7スプリング. キツクスターターストツバー......76 1スプリング. クラツチ......49 4スプリング. サイド スタンド......91 6スプリング. フロトロック......85 5スプリング. ディレイ......49 12スプリング. ド リブ フェイス......82 5スプリング. パツプ......38 9スプリング. パルプ......84 6スプリング. プレーキレバー リターン......62 23スプリング. フツク......72 8スプリング. フロントクツジョンリバ ウウント......81 4スプリング. フロントフォーク......81 2スプリング. ベ アリング ブ ツシュ......52 4スプリング. ボ ケットリッド......73 16スプリング. メインスタンド......91 12スプリング. リヤープ レーキーム......84 8スプロケット. カム......38 3	スペーサー. イグ ニツジョンコイル......97 3スリーブ. リヤープ レーキカム......51 1スレツド COMP.. ステアリング ヘッド......68 10スロットルポ デイASSY.. ......[セ]センサー. O2......36 9センサー. ASSY.. ウォーターテンプレチャー......36 10センサー. ASSY.. エアーテンプレギー......88 14センサー. ASSY.. スピード......53 11[ソ]ソケット ASSY......73 20ソレノイド......56 11[タ]ダイヤフラム......64 16ダイクト. エアークリーナー......88 5ダイクト. L.カバー......45 5ダイストシール......81 18ダイストシール 35X20X7......83 12ダイストシール. ステアリング ヘッド......83 7タイヤ. フロント......83 7タイヤ. リヤ......84 3タンクCOMP.. フューエル......86 7[チ]チェン. カム......40 1チェーブ. 4.5X220......89 14チェーブ. エアークリーナーコネクティング......88 11チェーブ. エアープローザー......46 12チェーブ. キャニスターエー......89 5チェーブ. キャニスターパージ......89 4チェーブ. ド レン......45 253 7チューブ. パージ......86 14チューブ. フリーザー......89 6チューブ. フューエル 4.5X110......86 10チューブ. フューエル 4.5X330......89 10チューブ. フューエルЭコイント......86 8チューブ. ミッションブリーザー......51 2チューブ. リザープ タンク......100 4[テ]ディスク. フロントブレーキ......83 8テープ. マジツツク......80 10テンショナ -ASSY.. カムチエン......40 2	[ト]ドライブ シャフト......51 5トレイ. フユーエル......86 6[ナ]ナツト. 6カク 10MM......61 6ナツト. 6カク 12MM......50 23ナツト. 6カク 14MM......48 8ナツト. 6カク 16MM......84 10ナツト. 6カク 8MM......36 16ナツト. キャツプ 7MM......90 6ナツト. クリツプ 5MM......75 11ナツト. ステアリング ステムロツク......68 3ナツト. ステアリング 4MM......60 12ナツト. スペ シャル......49 15ナツト. スペ シャル 28MM......38 16ナツト. タベ ッットアジ ヤステイング......46 18ナツト. フェンダーセツティング......67 10ナツト. フェンダ セツティング......91 9ナツト. フランジ 10MM......99 16ナツト. フランジ 12MM......43 5ナツト. フランジ 5MM......89 8ナツト. フランジ 6MM......86 21ナツト. U 12MM......83 10ナツト. U 16MM......84 10ナツト. U 5MM......63 26ナツト. U 6MM......64 22ナツトB. プレーキロッド アジ ヤステイング......84 13[ノ]ノツクピン 10X12......51 14ノツクピン 10X16......41 5ノツクピン 3X5......37 22ノツクピン BX10......44 4ノツクピン BX14......45 12ノツクピン スペ シャル 6.3X10X30......52 14ノブ. ポ ケットリッド......73 13[ハ]バー-COMP.. サイト スタンド......91 5	[ト]ドライブ シャフト......51 5トレイ. フユーエル......86 6[ナ]ナツト. 6カク 10MM......61 6ナツト. 6カク 12MM......50 23ナツト. 6カク 14MM......48 8ナツト. 6カク 16MM......84 41ナツト. 6カク 8MM......36 16ナツト. キャツプ 7MM......75 11ナツト. クリツプ 5MM......88 16ナツト. スペ シャル......59 3ナツト. スペ シャル 28MM......49 15ナツト. タベ ッットアジ ヤステイング......38 16ナツト. フェンダーセツティング......46 18ナツト. フェンダ セツティング......67 10ナツト. フェンダ 10MM......91 9ナツト. フランジ 12MM......43 5ナツト. フランジ 5MM......89 8ナツト. フランジ 6MM......86 21ナツト. U 12MM......83 10ナツト. U 16MM......84 10ナツト. U 5MM......63 26ナツト. U6MM......64 22ナツトB. プレーキロッド アジ ヤステイング......84 13[ノ]ノツクピン 10X12......51 14ノツクピン 10X16......41 5ノツクピン 3X5......37 22ノツクピン BX10......44 4ノツクピン B X14......45 12ノツクピン スペ シャル 6.3X10X30......52 14ノブ. ポ ケットリッド......73 13[ハ]バー-COMP.. サイト スタンド......91 5

2020.01.10 J

部品名	頁見出	部品名	頁見出	部品名	頁見出	部品名	頁見出
パイプ、シート......	81 9	ブツシュ、エンジンハンガーラバー......	52 2	[本]		ボルト、フランジ6X16......	90 7
パイプ、CP......	59 2	ブツシュ、メインスタンド......	53 1	ボール、スチール #8......	76 8	ボルト、フランジ6X18......	98 21
	93 2	ブツシュ、リーケツショアンダーラバー......	52 6	ボールASSY..ステアリングスチール......	68 4	ボルト、フランジ6X22......	45 14
	94 2	ブツシュ、リーケツショアンダーラバー......	53 4	ボールASSY..ステアリングスチール......	68 8	ボルト、フランジ6X22......	40 9
パイプCOMP..インレット......	36 4	ブツシュ、リーケツショアンダーラバー......	53 3	ボールASSY..ステアリングスチール......	48 3	ボルト、フランジ6X25......	42 10
パイプCOMP..プロントフォーケ......	81 3	ブツシュ、リーケツショアンダーラバー......	92 2	ボールASSY..ステアリングスチール......	72 11	ボルト、フランジ6X25......	52 19
パッキシ、フューエルイラーキャップ......	86 19	ブツシュ、エーケーリーナードレン......	88 9	ボールASSY..ステアリングスチール......	80 3	ボルト、フランジ6X28......	56 18
パッキシ、レンズ......	94 7	ブツシュ、スパーク......	36 8	ボールASSY..ステアリングスチール......	56 8	ボルト、フランジ6X32......	45 15
パッキシ、オーナーズマニュアル......	80 9	ブツシュ、ベアリングブッシュ......	52 3	ボールASSY..ステアリングスチール......	99 7	ボルト、フランジ6X35......	84 9
パッキシ、ソテリ-ASSY......	96 1	ブツシュ、ホール......	80 5	ボールASSY..ステアリングスチール......	97 17	ボルト、フランジ6X40......	88 22
パッキシ、セツト、フロントブレーキ......	82 2	ブツシュ、ラケット、L.ハンドルバー......	62 19	ボールASSY..ステアリングスチール......	59 5	ボルト、フランジ6X40......	36 20
パッキシ、インレット......	38 7	ブツシュ、ラケット、R.ハンドルバー......	62 16	ボールASSY..ステアリングスチール......	61 5	ボルト、フランジ6X40......	42 11
パッキシ、ウインカーライト......	93 5	ブツシュ、ラケットサブASSY..フロントキャリバー......	82 11	ボールASSY..ステアリングスチール......	64 21	ボルト、フランジ6X40......	45 16
	94 8	ブレート、クラッチサイド......	49 3	ボールASSY..ステアリングスチール......	64 21	ボルト、フランジ6X40......	45 17
パッキシ、エキソースト......	38 8	ブレート、ダイヤフラム......	64 15	ボールASSY..ステアリングスチール......	64 21	ボルト、フランジ6X40......	52 20
パッキシ、バージコントロールソレノイド......	89 7	ブレート、ビリオンステップクリック......	76 2	ボールASSY..ステアリングスチール......	91 7	ボルト、フランジ6X40......	37 23
パッキシ、ポジション......	94 3	ブレート、ベアリングブッシュ......	52 5	ボールASSY..ステアリングスチール......	91 8	ボルト、フランジ6X40......	52 21
パッキシ、リム......	83 1	ブレート、ランプ......	48 6	ボールASSY..ステアリングスチール......	36 11	ボルト、フランジ6X40......	37 21
	84 4	ブレート、レジステップナンバー......	101 3	ボールASSY..ステアリングスチール......	44 3	ボルト、フランジ6X40......	54 25
バンド、コネクティングチューブ......	88 12	ブレートCOMP.ドライブ......	49 2	ボールASSY..ステアリングスチール......	96 5	ボルト、フランジ6X40......	98 22
バンド、バッテリー......	96 4	ブロックタースピートセンサー......	53 9	ボールASSY..ステアリングスチール......	99 14	ボルト、フランジ6X40......	82 15
バンド、ハンドルブラケット......	62 18	ブロックタースマフラー......	90 5	ボールASSY..ステアリングスチール......	43 3	ボルト、フランジ6X40......	80 8
	20	ファロCOMP..クリーリング......	46 17	ボールASSY..ステアリングスチール......	53 12	ボルト、フランジ6X40......	85 12
バンド、ワイヤー......	67 13	フィルターセット......	86 3	ボールASSY..ステアリングスチール......	95 7	ボルト、フランジ6X40......	92 4
バンド、ワイヤー・ハネス......	97 15	フィルム、タクブロテクター......	86 17	ボールASSY..ステアリングスチール......	43 6	ボルト、フランジ6X40......	54 26
ハネス、ワイヤー......	97 5	フェイス、ドラブ......	48 2	ボールASSY..ステアリングスチール......	81 15	ボルト、フランジ6X40......	54 27
ハウジング、アップースロットル......	62 15	フェイスセット、ドリップン......	49 8	ボールASSY..ステアリングスチール......	38 15	ボルト、フランジ6X40......	35 3
ハウジング、アンダースロットル......	62 17	フェイスセット、ムーパブルドリップン......	49 9	ボールASSY..ステアリングスチール......	46 20	ボルト、フランジ6X40......	52 12
ハンドルCOMP..ステアリング......	66 1	フェイスCOMP..ムーパブルドライブ......	48 4	ボールASSY..ステアリングスチール......	52 13	ボルト、フランジ6X40......	36 15
		フェインダー、フロント......	69 1	ボールASSY..ステアリングスチール......	64 20	ボルト、フランジ6X40......	75 13
		フェインダー、リヤ......	95 2	ボールASSY..ステアリングスチール......	82 7	ボルト、フランジ6X40......	93 8
		フェインダーASSY..リヤーインナー......	95 3	ボールASSY..ステアリングスチール......	83 9	ボルト、フランジ6X40......	95 10
ビース、オイルロック......	81 7	フォーキASSY..L.フロント......	81 13	ボールASSY..ステアリングスチール......	99 13	ボルト、フランジ6X40......	69 3
ビースセット、スライド......	48 1	フォーキASSY..R.フロント......	81 1	ボールASSY..ステアリングスチール......	99 12	ボルト、フランジ6X40......	63 28
ビースト	55 3	フツク、ラギジ......	72 6	ボールASSY..ステアリングスチール......	92 5	ボルト、フランジ6X40......	46 24
	82 14	フェエルユニット......	86 20	ボールASSY..ステアリングスチール......	90 8	ボルト、フランジ6X40......	52 11
ビポット、カムチエンテンシヨナー......	40 4	フライホイールCOMP......	43 1	ボールASSY..ステアリングスチール......	68 11	ボルト、フランジ6X40......	52 11
ピン、シートヒシジ......	85 3			ボールASSY..ステアリングスチール......	67 7	ボルト、フランジ6X40......	53 13
ピン、スプリット1.6X15......	76 6			ボールASSY..ステアリングスチール......	38 13	ボルト、フランジ6X40......	44 1
ピン、スプリット1.6X18......	85 10			ボールASSY..ステアリングスチール......	74 8	ボルト、フランジ6X40......	86 1
ピン、スプリット3.0X20......	91 11	ヘース、ステータ......	52 7	ボールASSY..ステアリングスチール......	80 4	ボルト、フランジ6X40......	42 1
ピン、ハンガー......	82 12	ヘアリングニードル20X29X18......	49 18	ボールASSY..ステアリングスチール......	100 6	ホース、バイパス......	46 16
ピン、ピストン......	55 4	ヘアリング、ラジアルボール......	83 11	ボールASSY..ステアリングスチール......	36 18	ホース、マスターシリンター......	64 6
ピン、フツケ......	72 7	ヘアリング、ラジアルボール6201......	51 10	ボールASSY..ステアリングスチール......	54 23	ホース、ウォーター......	46 14
ピン、ローラーガイド......	49 10	ヘアリング、ラジアルボール6201U......	83 11	ボールASSY..ステアリングスチール......	65 28	ホース、ウォーター......	86 15
ピン、A、ビリオンステップ......	76 7	ヘアリング、ラジアルボール6202......	51 9	ボールASSY..ステアリングスチール......	85 11	ホース、ウォーター......	46 15
ヒユーズ、ミニ、2A......	97 14	ヘアリング、ラジアルボール6204......	53 16	ボールASSY..ステアリングスチール......	87 24	ホース、ウォーター......	42 6
ヒユーズ、ミニ......	98 23	ヘアリング、ラジアルボール6301......	53 17	ボールASSY..ステアリングスチール......	96 6	ホース、ウォーター......	64 9
	24	ヘアリング、ラジアルボール6302......	53 18	ボールASSY..ステアリングスチール......	97 20	ホース、ウォーター......	97 7
ヒンジン、インナーボックス......	73 12	ヘアリング、ラジアルボール6902U......	49 19	ボールASSY..ステアリングスチール......	52 22	ホース、ウォーター......	83 6
ヒンジン ASSY..フロートルリッド......	72 5		50 19	ボールASSY..ステアリングスチール......	36 19	ホース、ウォーター......	84 2
		ヘアリング、ラジアルボール......	51 11		41 6
		ヘアリング、ラジアルボールスペシャル......			65 27
					65 27
					65 27
					65 27
					65 27
					65 27
					65 27
					65 27
					65 27
					65 27
					65 27
					65 27
					65 27
					65 27

2020.01.10 J

部品名	頁見出	部品名	頁見出	部品名	頁見出	部品名	頁見出
マーク、リヤー......101 2マフラーCOMP.、エキゾースト......90 3[ミ]ミラーCOMP.、L......61 4ミラーCOMP.、R......61 3[メ]メーターシSY.、コンビネーション......60 2メタルCOMP.、フユーエルフィラー......86 5[ラ]ライトASSY..ライセンス......94 5ライトASSY..リヤーコンビネーション......94 4ラジエタASSY........46 8ラババー、キャニスターマウント......89 2ラババー、クラツチダンパー......49 6ラバー、シール......85 1ラバー、スタンドストツバー......95 5ラバー、スタンドストツバー......91 4ラバー、ブロテケターバツキン......90 2ラバー、リンクストツバー......99 9ラベル、タイヤ............101 4ラベル、ラジエターキャップ......46 7ラベル、リフコーエルコーション......101 7ラベル、CBSコーション......101 5[リ]リッド、スマートエマージエンシー......73 14リッド、フェーエル......72 3リッドASSY..インナーボックス......73 18リテーナー、バルブスプリング......38 10リテーナー、フューエルポンプ......86 11リフターASSY..テンショナー......40 3リフレクター、リフレツクス......95 1リレーASSY..パワー......97 10リレーCOMP..ウインカー......60 8リレーCOMP..パワー......97 11リング、オイルシールストップ......81 17リング、シール......56 10リング、ストツバー......82 6リング、バックアップ......81 5リング、ピストン......81 8リングセット、ピストン......55 2リングASSY..エンジンハンガー......99 8[レ]レース、ステアリングトップコーン......68 5レース、ステアリングトップボール......68 1レース、ステアリングボトムコーン......68 6レース、ステアリングボトムボール......68 2レバー、L.ステアリングハンドル......62 22レバー、R.ステアリングハンドル......62 21	レンズ ASSY......60 6[ロ]ローラー、ガイド......49 11ローラーセット、ウェイト......48 5ロッド“,スイッチエクステンション......60 4[ワ]ワッシャー 12.2X29X2.5......49 16ワッシャー 12X24X2.3......43 4ワッシャー 15X29X7......48 7ワッシャー 16MM......84 11ワッシャー 8MM......36 12ワッシャー、ウェーブ......82 13ワッシャー、オイルホルト......64 23ワッシャー、シーリング 6.5MM......41 4ワッシャー、シーリング 8MM......57 1ワッシャー、ストツバー......63 27ワッシャー、スペシャル 8MM......81 16ワッシャー、チェンケースセツティング......95 1ワッシャー、ドレンプラグ 12MM......52 17ワッシャー、プレイン 10MM......91 10ワッシャー、プレイン 6MM......76 5ワッシャー、プレイン 8MM......80 785 9[0]Oリング......42 557 181 19Oリング 1.5X9.5......40 8Oリング 1.9X20.4......56 3Oリング 14.8X2.4......54 22Oリング 15.4X2......58 1Oリング 18X3......52 16Oリング 29X2......36 13Oリング 30.8MM......57 1Oリング 34X2......54 21Oリング 38.5X2......57 1Oリング 6.3X2.2......50 22Oリング 6.8X1.9......56 15Oリング 9.5X1.9......36 14Oリング、スロットルボディ......57 1Oリング、スロットルボディ......56 2	Oリング“,ピニオンキャップ......50 2158 1Oリング“,フューエルポンプ......86 16Oリング“A......46 4Oリング“B......46 5Oリング“C......46 6

1 まえがき 目 次

2 エンジン

3 フレーム

4 部品番号索引

5 部品名索引

リード 125 [JF45-130 · 140 · 142 · 144] リード 125 · スペシャル [JF45-130]

パーツカタログ

不許複製

発行本田技研工業株式会社

編集 本田技研工業株式会社

サービス部 サービス情報課

HONDA

The Power of Dreams

パーツカタログニュース

本田技研工業株式会社 サービス部 サービス情報課

パーツカタログを下記内容に訂正します。

注）記載の希望小売価格には消費税は含まれていません。

2021.02.19

パーツカタログ管理 No.	11K12J04
パーツカタログタイトル	リード 125 / リード 125・スペシャルNIIX125 J/L
ニュース No.	001

ブロック番号	見出番号	処置	部品番号	部品名	希望小売価格	使用個数		適用号機		タイプ
						MH3125J	L	初号機	終号機
F-4-10	5		35170-K35-V01	スイチュニット, デイマー......	1,570	1	-
					1,570	-	1	----	1424880	2J
					1,570	-	1	----	----	3J
					1,570	-	1	----	1403974	J
		A	35170-K35-V02	......	1,570	-	1	1424881	----	2J
					1,570	-	1	1403975	----	J

处置記号 A: 部品番号变更 D: 新設 E: 部品番号削除 K: 使用個数訂正 L: 通用号機訂正 M: 部品名訂正 T: 通用訂正 Z: 注記訂正

パーツカタログニュース

本田技研工業株式会社 サービス部 サービス情報課

注）記載の希望小売価格には消費税は含まれていません。

2021.05.24

パーツカタログ管理 No.	11K12J04
パーツカタログタイトル	リード 125 / リード 125・スペシャルNIIX125 J/L
ニュース No.	002

リード 125 [NHX125L-4J、5J]販売部品のご案内

このパーツカタログニュースはリード 125 [NHX125L-4J、5J]の専用部品を案内しています。

このパーツカタログニュースに掲載されていない部品についてはリード125[NIIX125L-J、2J]の部品をご使用ください。

販売呼称	機種名	タイプ	エンジン号機	フレーム号機	スロットルボディ号機
リード125	NIIX125L	4J	JF45E-1400001~	JF45-1500001~	GQYUB A
		5J	JF45E-1420001~	JF45-1520001~

リード125 (NHX125L)……4J

NO.	機種名(MODEL)		NIIX125L
	フォトNO.					適用号機		掲載ブロック	見出番号
	主体色(COLOR)		シンベントシルバーメタリックNH-B86M	キャンディラスターレッドR-368C	パールメタロイドホワイトNH-A96P
	コード(CODE)
	色物部品名 基本部	品番号 NIIB86 R868 NIIA96				初号機	終号機
1 エンプレム 86831-K12-V00 ZB ZB					ZB F-48				4
2 エンプレム ,ホンダ 86101-K12-V00 ZB				ZB ZB				F-48 1
3 カバー, L.ピリオン		83611-K12-V00 ZA		ZA	ZA F-14	7
4 カバー, L.フロアーサイド		83610-K12-V00 ZE		ZB	ZI1			F-14	6
5 カバー, L.フロント		64360 K12 V00	ZG	ZD	ZK			F-12	5
6 カバー, R.ピリオン		83511-K12-V00	ZA	ZA	ZA			F-14	5
7 カバー, R.フロアーサイド		83510 K12 V00	ZF	ZB	ZI1			F-14 4
8 カバー, R.フロント		64350-K12-V00	ZG	ZD	ZK			F-12 4
9 カバー, アツバーインナー		81140-K12-V00	ZD	ZB	ZF			F-13	10
10 カバー, センターアツバー		80151-K12-V00 ZE	ZB		ZH			F-15	1
11 カバー, センターロアー		80152-K12-V00	ZB	ZB	ZB			F-15	2
12 カバー, フロントハンドル		53205 K12 V00	ZG	ZD	ZK			F-9	3
13 カバー, リヤーハンドル		53206-K12-V00	ZG	ZD	ZK			F-9	4
14 カバー, リヤーロアー		83503-K12-V00	ZF	ZC	ZJ			F-15	3
15 カバー, ロアーインナー		81150 K12 V00 ZB	ZB ZB F-13	17
16 カバー ASSY., メーター		53215-K12-V00	ZB	ZB	ZB			F-2	10
17 カバーセット, L.ボディ		83650 K12 V20	ZJ	ZC	ZG			F-15	6
18 カバーセット, R.ボディ		83550-K12-V20	ZJ	ZC	ZG			F-15	4
19 カバーセット, フロントアツバー		64300-K12-V00	ZB	ZH	ZL			F-12 1
20 カバーセット, リヤーセンター		83603-K12-V00	ZB	ZH	ZL			F-15	5

リード125 (NHX125L)……4J

NO.	機種名(MODEL)		N1X125L.
	フォトNO.					適用号機		掲載ブロック	見出番号
	主体色(COLOR)		ランベントシルバーメタリックNH-B86M R-368C NH-A96P		パールメタロイドホワイト
	コード(CODE)
	色物部品名	基本部品番号	NHB86	R368	NHA96	初号機	終号機
21	キャップ,ハンドルカバー	53207-KZL-840	ZA	ZA	ZA			F-9	18
22	キャリヤー,ラギジ	81200 K12 J00	ZA	ZA	ZA			F 24	7
23	シートCOMP.,ダブル	77200 K12 V00	ZC	ZC	ZC			F 24	2
24	ステップ,フロアー	64310-K12-V00	ZB	ZB	ZB			F-14	2
25	ノブ,ポケットリッド	81141 K12 V00	ZA	ZA	ZA			F 13	13
26	フェンダー,フロント	61100-K12-V00	ZG	ZD	ZK			F-11	1
27	フェンダー,リヤー	80105-K12-V00	ZB	ZB	ZB			F-39	2
28	プラグ,ホール	90656-GCC-000	ZC	ZC	ZC			F-16	5
29	プロテクター,マフラー	18318-K12-V00	ZA	ZA	ZA			F-30	5
30	ホイールサブASSY.,フロント	44650-K12-V80	ZA	ZA	ZA			F-20-40	6
31	ホイールサブASSY.,リヤー	42650-K12-V00	ZA	ZA	ZA			F-22-30	2
32	ボックス,インナー	81142 K12 J00	ZA	ZA	ZA			F 13	11
33	ボックスASSY.,ラギジ	81260-K12-J00	ZA	ZA	ZA			F-16	3
34	マーク,ホンダ	86102-K12-V00	ZD	ZC	ZD			F-48	2
35	リッド,スマートエマージエンシー	81145-K12-V00	ZG	ZD	ZK			F-13	14
36	リッド,フユーエル	80160-K12-V00	ZB	ZB	ZB			F-13	3
37	リッドASSY.,インナーボックス	81160-K12-V00	ZG	ZD	ZK			F-13	18

リード125 (NHX125L)……5J

NO.	機種名(MODEL)			NIIX125L
	フォトNO.						適用号機		掲載ブロック	見出番号
	主体色(COLOR)			パールメロイドホワイトNH-A96P HB-403P NH-B25M		ポセイドンブラックメタリック
	コード(CODE)
	色物部品名 基本部 品番号 NIA96F				PB403E NHB25E	初号機	終号機
1 エノブレム 86831-K12-V00 ZB					ZB ZB F-48					4
2 エノブレム, ホンダ 86101-K12-V00 ZB ZB ZB									F-48	1
3 カバー, L.ピリオン		83611-K12-V00 ZA			ZA	ZA F-14				7
4 カバー,L.フロアーサイド		83610-K12-V00		ZD	ZD	ZD			F-14	6
5 カバー,J. フロント		64360 K12 V00		ZK	ZE	ZH			F 12	5
6 カバー ,R.ピリオン		83511-K12-V00		ZA	ZA	ZA			F 14	5
7 カバー,R.フロアーサイド		83510-K12-V00		ZD	ZD	ZH			F-14	4
8 カバー,R.フロント		64350 K12 V00		ZK	ZE	ZH			F-12	4
9 カバー ,アツバーインナー		81140-K12-V00 ZF		ZJ	ZE F-13					10
10 カバー,センターアツバー		80151-K12-V00		ZD	ZD	ZD			F-15	1
11 カバー,センターロアー		80152-K12-V00		ZB	ZB	ZB			F-15	2
12 カバー,フロントハンドル		53205 K12 V00		ZK	ZE	ZH			F-9	3
13 カバー,リヤーハンドル		53206 K12-V00		ZK	ZE	ZH			F-9	4
14 カバー,リヤーロアー		83503-K12-V00		ZJ	ZD	ZG			F-15	3
15 カバー,コアーインナー		81150 K12 V00		ZB	ZB	ZB			F 13	17
16 カバーASSY.,メーター		53215-K12-V00		ZB	ZB	ZB			F-2	10
17 カバーセット,J..ボディ		83650 K12 V20		ZG	ZE	ZF			F 15	6
18 カバーセット,R..ボディ		83550 K12 V20		ZG	ZE	ZF			F-15	4
19 カバーセット,フロントアツバー		64300-K12-V00		ZL	ZG	ZA			F-12	1
20 カバーセット,リヤーセンター		83603-K12-V00		ZL	ZG	ZA			F-15	5

リード125 (NHX125L)……5J

NO.	機種名(MODEL)		NIX125L
	フォトNO.		----	----	----	適用号機		掲載ブロック	見出番号
	主体色(COLOR)		パールメロイドホワイトNH-A96P 1	パールダークアッシュブルーB-403P NH-B25M	ポセイトンブラックメタリック
	コード(CODE)
	色物部品名	基本部品番号	NHA96E	PB403E	NHB25E	初号機	終号機
21	キャツブ,ハンドルカバー	53207-KZL-840	ZA	ZA	ZA			F-9	18
22	キャリヤー,ラギジ	81200-K12-J00	ZA	ZA	ZA			F-24	7
23	シートCOMP.,ダブル	77200-K12-V00	ZA	ZA	ZA			F-24	2
24	ステップ,プロアー	64310 K12 V00	ZB	ZB	ZB			F-14	2
25	ノブ,ポケットリッド	81144-K12-V00	ZA	ZA	ZA			F-13	13
26	フェンダー,フロント	61100 K12 V00	ZK	ZE	ZH			F-11	1
27	フェンダー,リヤー	80105-K12-V00	ZB	ZB	ZB			F-39	2
28	フラグ,ホール	90656-GCC-000	ZC	ZC	ZC			F-16	5
29	プロテクター,マフラー	18318-K12-V00	ZA	ZA	ZA			F-30	5
30	ホイールサブASSY.,フロント	44650-K12-V80	ZB	ZB	ZB			F-20-40	6
31	ホイールサブASSY.,リヤー	42650-K12-V00	ZB	ZB	ZB			F-22-30	2
32	ポックス,インナー	81142-K12-J00	ZA	ZA	ZA			F-13	11
33	ポックスASSY.,ラギジ	81260 K12 J00	ZA	ZA	ZA			F-16	3
34	マーク,ホンダ	86102 K12 V00	ZD	ZC	ZC			F-48	2
35	リッド,スマートエマージェンシー	81145-K12-V00	ZK	ZE	ZH			F-13	14
36	リッド,フューエル	80160 K12 V00	ZB	ZB	ZB			F-13	3
37	リッドASSY.,インナーポックス	81160-K12-V00	ZK	ZE	ZH			F-13	18

パーツカタログニュース
n°-ツカタログ No.:11K12J04

ブロック番号	見出番号	部品番号	部品名	希望小売価格	使用価数		ベース部品番号	タイプ
					MX125 d^-1	L
E-16	6	22131-K40-F00	プレート,ランプ......	1.070	-	1	22131-KWN-900	4J,5J
F-26	18	17620-KWN-982	キャップCOMP.,フューエルフィラー......	2.110	-	1	17620-KWN-981	4J,5J
	19	17632-383-832	バッキン,フューエルフィラーキャップ......	360	-	1	17632-383-831	4J,5J
