使用説明書 ARC924S AEG

このたびは、AEG レンジフードをお買い上げいただき、まことにありがとうございます。

● 取扱説明書をよくお読みのうえ、正しくお使いください。
● 取扱説明書の最後に製品保証書がついています。製品保証書の内容および「お買い上げ日 / 販売店名」の記入をお確かめのうえ、取付説明書と共に大切に保管してください。
● お読みになった後は、お使いになる方がいつでも見られる場所に、必ず保管してください。
● 本機を他の人に譲渡されるときは、必ずこの取扱説明書を添付してください。
- 使用が正しく行われなかった場合の故障や事故については、責任を負いかねますのであらかじめご了承ください。

このマークの後には、「警告」「ご注意」に関する事項が書かれています。

本機の機能保護や、安全のために必ずお守りください。

- この取扱説明書には、製品が故障と思われるときに、お客様がご自分でトラブルを解決するための点検方法が書かれています。「故障かな？」と思われるときには、まずこの取扱説明書の「故障かな？と思ったら」をご覧ください。点検後も正常に作動しない場合には、本機の電源を切り、お買い上げの販売店、または当社のサービスセンターにご連絡ください。

警告

修理技術者以外の方は分解したり修理をしないでください。技術者以外の方が修理すると、とても危険です。必ず、お買い上げの販売店、または当社のサービスセンターにご連絡ください。

目次

安全上のご注意 4-6

使用上のお願い 7-8

使いかた....9-10

各部のなまえ 9

操作スイッチ 10-11

お手入れのしかた 12-18

取りはずしのしかた 13-14

組み立てのしかた 14

お手入れのしかた 15-16

ファンのお手入れのしかた 16-18

故障かな？と思ったら 19

アフターサービス（必ずお読みください）……20

修理を依頼されるときは 21

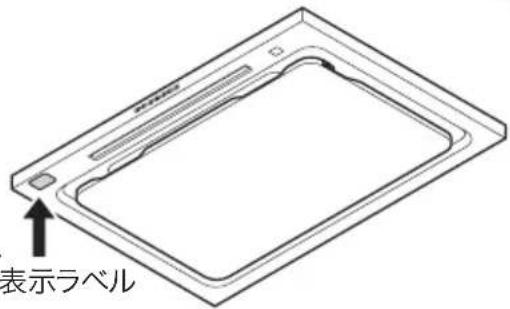

長期使用製品安全表示制度に基づく本体表示について 22

仕様 23

無料修理規定 25

保証書 26

ご使用の前に、この「安全上のご注意」をよくお読みのうえ、正しくお使いください。

ここに示した注意事項は、製品を安全に正しくお使いいただき、あなたや他の人々への危害や損害を未然に防止するためのものです。

また注意事項は、危害や損害の大きさと切迫の程度を明示するために、誤った取り扱いをすると生じることが想定される内容を「警告」「注意」の2つに区別しています。

いずれも安全に関する重要な内容ですので、必ず守ってください。

警告

：人が死亡または重傷を負う可能性が想定される内容。

注意

：人が傷害を負う可能性および物的損害のみの発生が想定される内容。

お読みになったあとは、お使いになる方がいつでも見られるところに必ず保管してください。

絵表示の例

⑨ 記号は禁止行為であることを告げるものです。図の中や近傍に具体的な禁止内容（左図の場合は分解禁止）が描かれています。

● 記号は行為を強制したり指示する内容を告げるものです。図の中に具体的な指示内容（左図の場合は電源プラグをコンセントから抜いてください）が描かれています。

警告

分解·修理 改造禁止

● 修理技術者以外の人は、絶対に分解したり修理・改造はしないこと 発火・感電したり、異常動作して けがをするおそれがあります

水かけ禁止
● 電気部品（モーター・スイッチ等）は、水・洗剤等の液体につけたりかけたりしないこと ショート・感 電のおそれがあります

濡れ手禁止

● 電源プラグは、ぬれた手で抜き差ししないこと 感電やけがをするおそれがあります す

● 交流 100 V以外では使用しないこと 火災・感電の原因になります 操作禁止

● ガス漏れのときは、スイッチを操作しないこと 爆発・引火のおそれがあります

● 市販のフィルターを使用しないこと 引火により火災の原因になります

使用禁止

警告

プラグを 抜く

● お手入れの際は、必ず電源プラグをコンセントから抜く、または分電盤のブレーカーを切ること

感電やけがをするおそれがあります

ほこりを とる

● 電源プラグは、刃および刃の取付面にほこりが付着している場合はよくふくこと

火災の原因になります

注意

接触禁止

● 調理中は、スイッチ以外に触れないこと

部品などが落下して、やけどやけがをするおそれがあります

● 整流板を取りはずさずに、図のような状態でお手入れをしないこと 落下によりけがをすることがあります

● 運転中は、指や物を絶対に入れないこと

けがをするおそれがあります

● 点灯中の照明を直視しないこと 目を傷めるおそれがあります

使用禁止

● レンジフードに異常な振動が発生した場合、使用しないこと

レンジフードや部品の落下により、 けがをするおそれがあります

接触禁止

● 照明周辺には、手を触れないこと 高温になるため、やけどをするおそれがあります

落下によりけがをしたり、火災や故障の原因になります

注意

運転停止

● 調理中、油に火がついたときは、運転を止めること

運転をしていると、火の勢いがより強くなり火災の原因になります

プラグを 抜く

● 長期間ご使用にならないときは、必ず電源プラグをコンセントから抜く、または分電盤のブレーカーを切ること

絶縁劣化による感電や漏電火災の原因になります

プラグを持って抜く

● 電源プラグを抜くときは、電源コードを持たずに必ず先端の電源プラグを持って引き抜くこと

電源コードにキズが付き、火災や感電の原因になります

手袋をする

● お手入れの際は、必ず厚手の手袋をすること

鋼板の切り口や角でけがをするおそれがあります

両手で 支える

● 部品の取り付けまたは取りはずしの際は、部品を落とさないように両手でしっかりと支えること

落下によりけがをすることがあります

取付注意

● お手入れの際にはずした部品は、確実に取り付けること

落下によりけがをするおそれがあります

取扱説明書
に従って おこなう

● 取扱説明書に従ってお手入れをおこなうこと

火災や故障の原因になります

調理機器を使用するときは、必ずレンジフードを運転してください運転しないとレンジフード内の温度が上がり、製品の損傷や高熱による故障の原因になります	調理機器使用時はレンジフード表面や壁パネルに結露(水滴)が生じることがありますその際は滴下する前にふき取ってご使用ください特に冬期など気温の低い状況や IH クッキングヒーター使用時は、結露が発生しやすくなりますまた、調理機器のグリルご使用時は、グリル排気口から出る煙 によって、壁 パネルもしくはレンジフード表面が結露することがあります
調理機器の空焚きは絶対にしないでくださいレンジフードの損傷や高熱による故障の原因になります	整流板をはずして使用しないでください吸い込みが 悪くなります
	テレビ・エアコンなどのワイヤレス発信器を操作しているときは、換気連動システムが正常に動作しない場合がありますが、故障ではありません
レンジフードの下ではフランベをおこなわないでくださいレンジフードの損傷や高熱による故障の原因になります	連動信号受信部と照明器具を近づけすぎないでください照明器具が連動信号受信部から 1m 以内に設置された場合、調理機器との連動機能が正常に動作しないことがあります
エアコンの風が直接あたらないようにしてください風を受けると、吸い込みが悪くなりますオープンな場所では特にレンジフードから漏れやすくなります	市販のフィルターを使用しないでください吸い込みが悪くなり、異音・振動が発生するおそれがあります
レンジフード周辺は、扉や窓などから入る風の影響を受けないようにしてください煙の捕集性能が悪くなる場合があります	レンジフードの照明を点灯しているとき、近くでテレビやラジオを使用されますと、雑音が入る場合がありますその際はテレビやラジオを遠ざけるか、またはテレビやラジオの向きを変えてください

● 照明は明るくなるまでに時間がかかりますまた、点灯後しばらくは明るさや光色が若干変化します

● レンジフードの運転中は給気をおこなってください

レンジフードの反対側の壁に空気の取入口を設けるか、部屋の扉を少し開けてください 空気の取り入れが不十分ですと換気性能が低下したり、レンジフードに異音・振動が発生する場合があります

● 湯沸器はレンジフードから 50cm 以上離してください

レンジフードの下部には湯沸器を絶対に取り付けないでください

損傷や高熱による故障の原因になります

● 調理機器の真上、80cm 以上に取り付けてあるか確認してください

火災予防のため、火災予防条例ではグリスフィルターの下端が調理機器の真上、80cm 以上必要です

各部のなまえ

◆LED照明について

本製品は照明にLEDを使用しています。低消費電力、高寿命なため経済的です。

ARC924S

操作スイッチ

Ⅰ Ⅱ Ⅲ 運転・風量切替スイッチ

いずれかのスイッチを押すと、押したスイッチが点灯し、その風量で運転を開始します。

1 「弱」…煙などが少ないとき、静かに運転したいとき。
11 「中」…煙などが少ないとき。
「強」…煙などが多く出るとき、早く換気したいとき。

同時給排について

運転・風量切替スイッチを押して運転状態にした場合、排気と同時に給気がおこなわれ、レンジフードの給気口から外気が導入されます。運転状態で外気の導入を停止することはできません。

切スイッチ

運転中にスイッチを押すと、直ちに運転を停止します。

常時換気に設定している場合は常時換気運転に切り替わります。

● スイッチを「ロック」する

スイッチを長押し（約 3 秒間）すると、操作機能全てを停止 操作スイッチを「ロック」します。

「ロック」中は ☑ と IIIが交互に点滅します。

スイッチのロック

ロック中 交互に点滅

● 「ロック」を解除する

「ロック」中にスイッチを長押し（約 3 秒間）すると、

「ロック」を解除し通常の状態に戻ります。

※ 解除後は必要に応じて各種機能の再操作をしてください。

ロックを解除

スイッチがロックしていると…

操作スイッチを押しても「ピピピッ」と警告音が鳴り、1と11が交互に点滅します。

操作スイッチの他、調理機器との連動も受け付けません。

切り忘れ防止 タイマー

このレンジフードは、最後に操作したときから約 5 時間運転し続けると自動的に運転を停止し、照明を消灯します。再び運転するときは、Ⅰ Ⅱ Ⅲ いずれかのスイッチを押してください。

照明スイッチ

● 照明を点灯／消灯する

スイッチを押すと照明が点灯します。

押すたびに点灯／消灯を繰り返します。

● 照明連動を設定 / 解除する

停止または常時換気運転中にスイッチを長押し（約3秒間）すると、「照明連動」を解除します。

スイッチを長押しするたびに解除／設定を繰り返します。

照明連動「設定」

照明連動「解除」

24 常時換気スイッチ

本製品は建築基準法による住宅の常時換気をおこなう設備として使用できます。

調理やお手入れの際を除き、連続換気ができます。

● 常時換気運転を設定する

運転停止中に押すと、常時換気運転に設定します。

設定中は通常運転停止後（運転スイッチ「切」後、タイマー運転後、切り忘れ防止タイマー後）に微弱風量で運転します。

常時換気設定

「オン」

常時換気設定

「オフ」

点灯

消灯

● 常時換気運転を解除する

常時換気運転中にスイッチを長押し（約3秒間）すると、常時換気運転を停止します。

タイマースイッチ

運転中にタイマースイッチを押すと、タイマー運転に切り替わります。

再度スイッチを押すと、通常運転に変わります。

点滅

タイマー 運転

運転中にタイマー運転に設定すると、その時から 3 分間運転し続けたあと、自動的に運転を停止します。

常時換気に設定している場合は、常時換気運転に切り替わります。

調理後のにおいやファンについた油汚れを落としますので、調理が終わった後にご使用ください。

調理機器との連動機能

調理機器が換気連動機能付の場合、次の動作をおこないます。

● 調理機器を点火すると、レンジフードは自動的に「中」風量で運転します。 この状態からレンジフードのスイッチ操作（切、風量切替、タイマー、照明）がおこなえます。

● 調理機器を消火すると、レンジフードはそのままの風量でタイマー運転に切り替わります。

- レンジフードの風量調節および照明の入／切などの操作は、調理機器の操作パネルでもおこなえます。（詳細については調理機器の取扱説明書をご覧ください。）

* 調理機器に付属している取扱説明書の記載内容と異なる場合があります。

※ 対応する調理機器は NEC フォーマットの赤外線信号（38kHz）を発信する機種に限定されます。調理機器のお問い合わせ・お求めは各調理機器メーカーへお尋ねください。

警告

濡れ手禁止

- 電源プラグは、ぬれた手で抜き差ししないこと

感電やけがをするおそれがあります

プラグを 抜く

● お手入れの際は、必ず電源プラグをコンセントから抜く、または分電盤のブレーカーを切ること

感電やけがをするおそれがあります

水かけ禁止

● 電気部品（モーター・スイッチ等）は、水・洗剤等の液体につけたりかけたりしないこと

ショート・感電のおそれがあります

注意

手袋をする

● お手入れの際は、必ず厚手の手袋をすること

鋼板の切り口や角でけがをするおそれがあります

取付注意

● お手入れの際にはずした部品は、確実に取り付けること

落下によりけがをするおそれがあります

お手入れの際のお願い

● 調理直後のお手入れはしない

- 調理直後はレンジフードが熱くなっている場合がありますのでご注意ください。

● お手入れはこまめにする

- 油が付着した状態で長期間ご使用になりますと、酸化した油で塗装面が変質して塗装はがれの原因になります。

【変質がひどいと擦っただけではがれることがあります。】

早めにおそうじいただきますと、汚れも簡単に落とせると同時に塗装面の劣化も防げます。

● 中性洗剤を使う

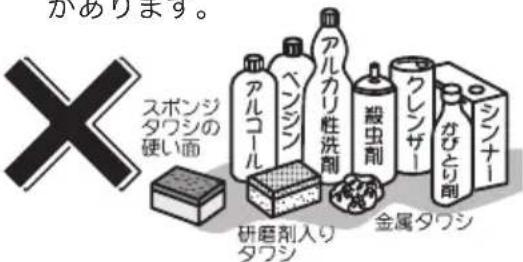

・おそうじの際には台所用中性洗剤をご使用ください。右図のものを使用されますと塗装面が変色したり、キズが付いたり、はがれたりするおそれがあります。

汚れがひどく、アルカリ性洗剤を使われる場合は、洗剤に表示されている使用上の注意をよくお読みになって、目立たないところで試してからご使用ください。

● 熱湯は変形のもと

- 60℃以上の熱湯は使用しないでください。樹脂部品が変形するおそれがあります。

- ファンを変形させない

・ぶつけたり、落としたりして変形したファンで運転すると、振動や異音が発生するおそれがあります。

- ファンをはずした状態では運転しない

・ファンをはずした状態で運転しないでください。モーターが過熱して故障の原因になります。

● 食器洗い乾燥機は使用しない

- 取りはずした部品は食器洗い乾燥機で洗わないでください。塗装がはがれるおそれがあります。

取りはずしのしかた

注意

● 整流板を取りはずさずに、図のよ

うな状態でお手入れをしないこと

落下によりけがをすることがありま

禁止両手で

● 部品の取り付けまたは取りはずしの際は、部品を落とさないように両手でしっかりと支えること

支える

落下によりけがをすることがあります

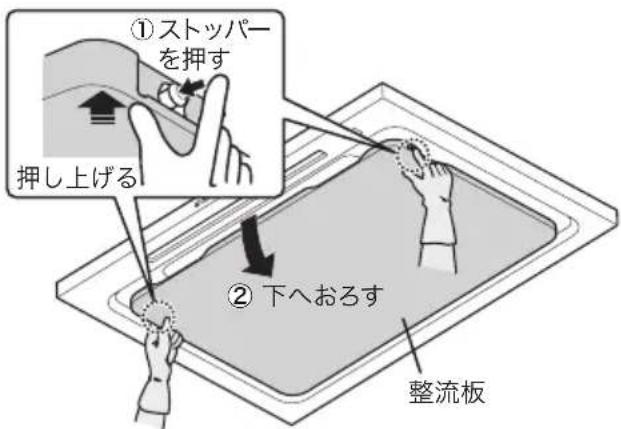

1 整流板をはずします。 1）整流板を両手で支

1）整流板を両手で支え、少し押し上げるようにして整流板の左右にあるストッパーを押してはずします（①）。
2) 整流板を両手で支えながら下へゆっくりとおろします（②）。
3) 整流板の後ろを持ち上げ、整流板吊り金具からはずします。

※ 必ず左右同時にはずしてください。

整流板引掛け金具の変形の原因になります。

お願い

● 取りはずしの際は、整流板に油がたまっている場合がありますので、油ダレに十分ご注意ください。
● 整流板のお手入れの際は、整流板や金具を変形させないようにご注意ください。

変形させてしまった場合、整流板が取り付かなくなるおそれがあります。

オイルパックの油をこぼさないように水平に保ちながら手前に引いて本体のツメからはずします。

お願い

ご使用の状況により、油がたまらないことがありますが、異常ではありません。

組み立てのしかた

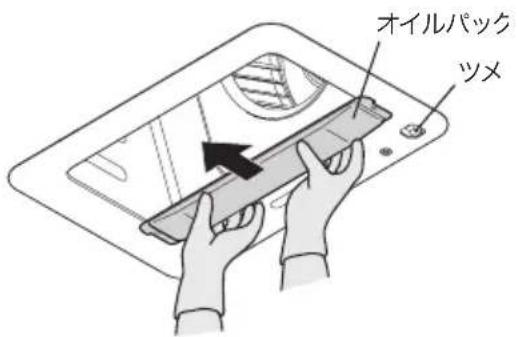

オイルパックを取り付けます。

オイルパックを右図の向きでツメに引っ掛け、突き当たるまで奥に押し込んで取り付けます。

整流板を取り付けます。

1）奥側左右の整流板引掛け金具を、整流板吊り金具に確実に引っ掛けます（①）。

2) 整流板を両手で支えながら手前側を上に持ち上げ、左右のストッパーを押しながらロックします (②)。

※ 取り付け後は整流板を上下に動かし、はずれないことを確認してください。

お願い

取り付けの際は、必ず左右同時に取り付けてください。

整流板吊り金具の変形の原因になります。

※ 完了後は、電源プラグを抜いた場合は電源プラグを差し込んでください。

ブレーカーを切った場合は、ブレーカーを入れてください。

お手入れのしかた

取りはずしのしかた、組み立てのしかたは 13～14 ページをご覧ください。

警告 注意

水かけ禁止

● 電気部品（モーター・スイッチ等）は、水・洗剤等の液体につけたりかけたりしないこと 手袋をする ショート・感電のおそれがあります

● お手入れの際は、必ず厚手の手袋をすること 鋼板の切り口や角でけがをする おそれがあります

こまめにおそうじしてください。

油が付着した状態で長期間ご使用になりますと、酸化した油で塗装面が変質して塗装はがれの原因になります。

早めにおそうじいただきますと、汚れも簡単に落とせますし、塗装面の劣化も防げます。

■ オイルパック（汚れたらその都度お手入れしてください。目安：1ヶ月に1回程度）

やわらかい布などで油をふき取り、ぬるま湯で薄めた台所用中性洗剤をやわらかいスポンジや布に含ませ洗ってください。

その後、洗剤が残らないように水洗いし、水気を取ってから取り付けてください。

※ ファンなどについた油はオイルパックにたまりますが、油料理の頻度が少ない場合には、油はほとんどたまりません。

食器洗い乾燥機に入れないでください。表面が劣化するおそれがあります。

■ 整流板（汚れたらその都度お手入れしてください。目安：1ヶ月に1回程度）

ぬるま湯で薄めた台所用中性洗剤をやわらかいスポンジや布に含ませ、汚れをふき取ってください。

その後、洗剤が残らないように水で湿らせた布でよくふき取ってください。

お願い

• 裏面は汚れが落ちにくい場合があります。この場合、中性洗剤溶液に浸して、油が落ちやすくなってから汚れをふき取ってください。
  ● 整流板は必ずフードから取りはずしてお手入れをしてください。
  ● はずした整流板は平らな面でお手入れしてください。変形・キズの原因になります。

■ フード（汚れたらその都度お手入れしてください。目安：1ヶ月に1回程度）

ぬるま湯で薄めた台所用中性洗剤をやわらかいスポンジや布に含ませ、汚れをふき取ってください。

その後、洗剤が残らないように水で湿らせた布でよくふき取ってください。

ファンのお手入れのしかた

レンジフードを長期にお使いになり、汚れがひどい場合でファンをお手入れする場合には次の手順でお手入れをおこなってください。

■ ファンのはずしかた

1 整流板・オイルパックをはずします。

「取りはずしのしかた」（13～ネージ）をご覧ください。

お願い

不安定な姿勢で整流板やオイルパックをはずしたり、つけたりしないでください。落下により部品のキズ、変形の原因になります。

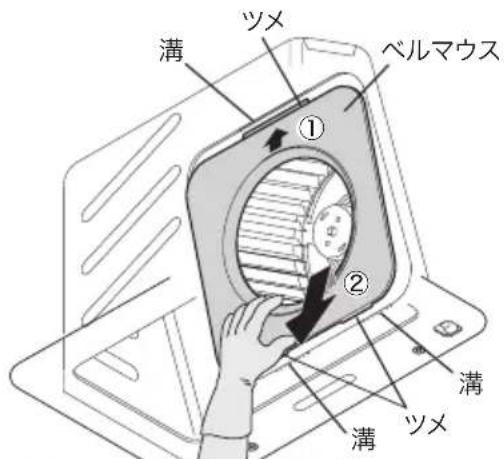

ベルマウスをはずします。

ベルマウスを上に押し上げ（①）、下側を溝からはずし（②）、手前に引き出します。

押し上げて手前に引き出す

ファンをはずします。

1）ファン中央側面の取りはずしボタンを押すと、ロックがはずれます。

2）右図のようにファンの中央部をしっかり持ち、ファンを引き出します。

お願い

● ファンを強く押さえたり、ぶつけたり、落としたりして変形させないでください。（振動や異音の原因になります。）
● ファンの回転バランスをとるために、おもり（クリップ状の金具）がついている場合がありますが、絶対にはずさないでください。

(バランスがくずれ、吸い込みが悪くなったり、異音の原因になります。)

■ ファン・ベルマウスの洗いかた

ぬるま湯で薄めた台所用中性洗剤をやわらかいスポンジや布に含ませ洗ってください。

汚れがひどいときは台所用中性洗剤を溶かしたぬるま湯につけ置きした後、やわらかいスポンジや布で洗ってください。

その後洗剤が残らないように水洗いし、水気をとってから取り付けてください。

■ ファンの取り付けかた

1 ファンを取り付けます。 1) 右図のようにファ

1）右図のようにファンの中央をしっかり持ち、本体開口部にファンを差し入れます。

お願い

ファンを強く押さえたり、ぶつけたり、落としたりして変形させないでください。（振動や異音の原因になります。）

2) 取りはずしボタンを押さずにファンを持ち、ファン裏面の溝とモーターのシャフトピンを合わせ、差し込み確認ピン（赤色）が飛び出し、「カチッ」と音がするまで差し込んでください。

取り付け後、少しひっぱり、はずれないことを確認してください。

お願い

ファン裏面の溝がシャフトピンに合うように確実に差し込んでください。(溝がシャフトピンに合っていないと異音が発生したり落下によりけがをするおそれがあります。)

ベルマウスを取り付けます。

ベルマウスを上側の溝へ押し入れ (①)、ベルマウス下側を溝に入れます (②)。

3 オイルパック・整流板を取り付けます。 「組み立てのしかた」（14 ページ）を

「組み立てのしかた」（14 ページ）をご覧ください。

※ 完了後は、電源プラグを抜いた場合は電源プラグを差し込んでください。 ブレーカーを切った場合は、ブレーカーを入れてください。

修理を依頼されるまえに 次の点をもう 1 度お調べください。

症状 考えられる原因 処置
●スイッチを入れてもファン・照明の電源が入らない●ファンがまわらない	●分電盤のブレーカーが「切」になっている。●電源プラグがはずれている。●ロック状態になっている。	●分電盤のブレーカーを「入」にする。●電源プラグを差し込む。●ロックを解除する。(10 ページ参照)
●照明がつかない	●コネクターの接触不良か、コネクターがはずれている。●ロック状態になっている。	●修理を依頼する。●ロックを解除する。(10 ページ参照)
●表示ランプが点滅する●操作スイッチを押すと警告音が鳴る	●ロック状態になっている。	●ロックを解除する。(10 ページ参照)
●異音がする	●外からの給気が十分でない。●ファンの取り付けが不十分。●ベルマウスの取り付けが不十分。	●窓・給気口を開け、十分な給気を確保する。●ファンを取り付け直す。(18 ページ参照)●ベルマウスを取り付け直す。(18 ページ参照)
●吸い込みが悪い	●外からの給気が十分でない。●エアコンや窓からの風で煙が横にもれる。●屋外のベントキャップの防鳥網が目詰まりしている。●屋外の防火ダンパーが閉じていて、排気されない。i火ダンパー防	●窓・給気口を開け、十分な給気を確保する。●風があたらないようにする。●修理を依頼する。●修理を依頼する。
●オイルパックに油がたまらない	●油調理の頻度や気候により油のたまり具合が異なるため。●フードや整流板などに油がついている。(送風機以外についた油はオイルパックにはたまりません。)	●オイルパックに油がたまってから捨てる。(14 ページ参照)●フードや整流板についた油はその都度ふき取る。

補修用性能部品の最低保有期間

● 当社はこの製品の補修用性能部品を製造打切り後6年保有しています。

(補修用性能部品とは、その製品の機能を維持するために必要な部品です。)

ご不明な点や修理に関するご相談は

修理に関するご相談ならびにご不明な点は、お買い上げの販売店にお問い合わせください。

● 製品の保証期間は、お買い上げ後取扱説明書、本体貼付ラベルの注意書に従った正常なご使用状態において 1 年間です。ただし、次の場合には保証期間内でも有料になります。

(1) 火災、地震、風水害、落雷、その他の天災地変、異常電圧等不慮の事故により生じた故障および損傷。
(2) 使用上の誤り、改造等による故障および損傷。

■ お申込は…

サービスセンター （下記またはお買い上げの販売店にご連絡ください）

☎ 0120-5445-07 (フリーダイヤル) FAX [phone]

〒105-0011 東京都港区芝公園2-4-1芝パークビルA館6階

エレクトロラックス・ジャパン株式会社

メジャーアプライアンス事業部 サービスセンター

レンジフードの型名は、 製品下面の横前方に表示してあります。

■ ご連絡いただくこと…

品名：レンジフード

型 名 : ARC 923SR

ARC 923SL

型名表示ラベル

ARC 924S

使用開始年月： 年 月 日

故障の内容：（できるだけ詳しく）

製品番号（PNC）：……26ページ製品保証書に記載されています。

製造番号（S.N.）：……型名表示ラベルに記載されています。

i 重要

保証期間内でも、操作ミスや設置不備による故障の場合は、費用が発生することがあります。

(本体への表示内容)

※経年劣化により危害の発生が高まるおそれがあることを注意喚起するために電気用品安全法で義務付けられた右の内容の表示を本体におこなっています。

【製造年】本体に西暦4ケタで表示してあります。

【設計上の標準使用期間】10 年

設計上の標準使用期間を超えてお使いいただいた場合は、経年劣化による発火・けが等の事故に至るおそれがあります。

(設計上の標準使用期間とは)

※ 運転時間や温湿度など、標準的な使用条件に基づく経年劣化に対して、製造した年から安全上支障なく使用することができる標準的な期間です。
※ 設計上の標準使用期間は、無償保障期間とは異なります。また、偶発的な故障を保証するものでもありません。

●「経年劣化とは」

長期間にわたる使用や放置に伴い生ずる劣化をいいます。

■標準使用条件
日本工業規格 JIS C 9921-2 より引用

環境条件	電圧 単相 100V
	周 波数	50Hz 又は/及び 60Hz
温度	20°C JIS C 9603 参照
湿度	65% JIS C 9603 参照
設置条	件 標準設置 取付説明書による
負荷条件		定格負荷(換気量)	取扱説明書による
想定時間	1 年間の使用時間	換気時間 a)台所 2410 時間/年
注 a) 常時換気(24 時間連続換気)のものは、8760 時間/年とする。

ARC923SR/L

定格電圧(V)	ノッチ	定格周波数(Hz)	消費電力(W)	風量( m^3/h )		騒音(dB)
				0Pa 0	~ 150Pa
100	強	50	45	—	450 47
		60
	中	50	20 300		—	36
		60
	弱	50	10 240		—	32
		60
	常時	50	6 170		—	24
		60

ARC924S

定格電圧(V)	ノッチ	定格周波数(Hz)	消費電力(W)	風量( m^3/h )		騒音(dB)
				0Pa 0	~ 150Pa
100	強	50	40	—	450 47
		60
	中	50	18 300		—	35
		60
	弱	50	10 240		—	30
		60
	常時	50	6 170		—	24
		60

消費電力、風量、騒音の測定は JIS C 9603 による。

騒音値、風量は実際の使用条件では変化しますのでご了承ください。

レンジフードに使用している部品は、性能向上などのために予告なしに一部変更することがあります。

1. 取扱説明書、本体貼付ラベル等の注意書きに従った正常な使用状態で故障した場合には、お買い上げの販売店、または当社サービスセンターが無料修理いたします。
2. 保証期間内に故障して無料修理を受ける場合は、

(1) 商品と本書をご提示のうえ、お買い上げの販売店、または当社サービスセンターに依頼してください。
(2) お買い上げの販売店、または当社サービスセンターにご依頼のうえ、出張修理に際して本書をご提示ください。なお、離島および離島に準ずる遠隔地では、サービス対応に日数を要するか、対応不可能な場合がございます。発生する費用に関しては、実費を申し受けます。

1. ご贈答やご転居の場合のアフターサービスについては、事前にお買い上げの販売店にご相談ください。
2. 保証期間内でもつぎの場合には有料修理になります。

(1) 使用上の誤りおよび不当な修理や改造による故障および損傷
(2) お買い上げ後の取付場所の移動、落下等による故障および損傷
(3) 火災、地震、水害、落雷、その他の天災地変、公害や異常電圧による故障および損傷
(4) 一般家庭用以外（例えば業務用での使用、車輛、船舶への搭載）に使用された場合の故障および損傷
(5) 本書の提示がない場合
(6) 本書にお買い上げ年月日、お客様名、販売店名の記入のない場合、あるいは字句を書き替えられた場合
(7) メンテナンスに伴う部品の交換、メンテナンス費用等の適用除外、電波周波数変更等の適用除外
(8) 屋外での用途、設置をされた場合および弊社設置マニュアル以外の設置、ご使用での故障および損傷

1. 本書は日本国内においてのみ有効です。
2. 本機は家庭用です。一般家庭の室内で通常の生活に供する目的で設計・製造されています。これ以外の環境でお使い頂いた際には、火災や漏電等の事故の恐れがあります。アフターサービスは家庭用を対象とさせて頂きますのでご了承ください。また、製品修理以外の責はご容赦ください。

※ 製品保証書はこのページ裏面についています。

※ 製品保証書は本書に明示した期間、条件のもとにおいて無料修理をお約束するものです。従って製品保証書によってお客様の法律上の権利を制限するものではありませんので、保証期間経過後の修理等についてご不明の場合は、お買い上げの販売店、または当社サービスセンターにお問い合わせください。

※ 保証期間経過後の修理、補修用性能部品の保有期間についての詳細は、取扱説明書の「アフターサービス」（20 ページ）をご覧ください。

製品保証書

・本書は、お買い上げの日から下記の期間中に故障が発生した場合に、本書記載内容により、無料修理を行うことをお約束するものです。詳細は、「無料修理規定」をご参照ください。
・お客様のお名前・ご住所・電話番号は、お客様ご自身でご記入くださるようお願いいたします。

品名	レンジフード		型名	ARC923SRARC923SLARC924S
製品番号PNC	ARC 923 SR:956 004 029ARC 923 SL:956 004 030ARC 924 S:956 002 152		製造番号S.N.
※お客様	お名前
	〒ご住所☎( ) -
※お買い上げ日	年 月 日		※取扱販売店名/住所/電話番号	担当者印
保証期間	(お買い上げ日より)1年

※印欄に記入のない場合は、無効となりますので必ずご確認ください。

Electrolux

エレクトロラックス・ジャパン株式会社

メジャーアプライアンス事業部

105-0011 東京都港区芝公園2-4-1芝パークビルA館6階

TEL.[phone] FAX.[phone]

サービスご相談窓口【フリーダイアル】0120-5445-07

当社および当社関係会社（以下「当社」）は、お客様よりお知らせいただいたお客様の氏名・住所などの個人情報（以下「個人情報」）を、下記の通り、お取り扱いします。

1. 当社は、お客様の個人情報を、当社製品のご相談への対応や修理およびその確認などに利用させていただき、これらの目的のためにご相談内容の記録を残すことがあります。なお、修理やその確認業務を当社の協力会社に委託する場合、法令に基づく義務の履行または権限の行使のために必要な場合、その他正当な理由がある場合を除き、当社以外の第三者に個人情報を開示・提供いたしません。
2. 当社は、お客様の個人情報を、適切に管理します。
3. お客様の個人情報に関するお問い合わせは、ご相談いただきました窓口にご連絡ください。
