使用説明書 FW208HS FOSTEX
このたびは当社製品をお買い上げいただき、ありがとうございました。
ご使用前にこの取扱説明書をよくお読みいただきまして、正しくご使用ください。
FW-HS シリーズは FW-N シリーズをベースに高機能パルプ材料と独自の抄紙技術の融合によりさらなる高剛性振動板へ進化を遂げたウーハーユニットシリーズです。
この高剛性振動板は2種類のパルプをベースに、ダイアモンドと同等の伝搬速度を持つ超高弾性カーボンファイバー、アラミド繊維の2倍の強度を持つスーパー繊維PBOと、これらをつなぎ合わせ結合力を高めるバイオセルロース、パールマイカ、伝搬速度を落とさず内部損失を向上させるセルガイアファイバー等、最適な比率に配合した材料を独自の抄紙技術により適度な厚みを持たせ抄紙することで軽量、高損失化とさらなる高剛性化を実現しました。FW-HSはこの進化した高剛性振動板をはじめ、最適設計されたボイスコイルと強力な駆動力の磁気回路を搭載し、エンクロージャー設計が容易な音響パラメーターに設計されています。高剛性振動板は振動を確実に空気に伝えることでトランジェントに優れ、空間の響きや楽器から奏でられる低音域の音をリアルに再現します。また、スムーズな周波数特性は幅広い帯域でツィーターとの組み合わせを可能にします。
FW208HSの主な特長
●高剛性抄紙振動板（コーン紙／ダストキャップ）
●高耐入カロングボイスコイル／Xmax 8.8 mm
●Φ156 mm大型フェライトマグネット／低電流歪み磁気回路
●エンクロージャー設計が容易な音響パラメーター

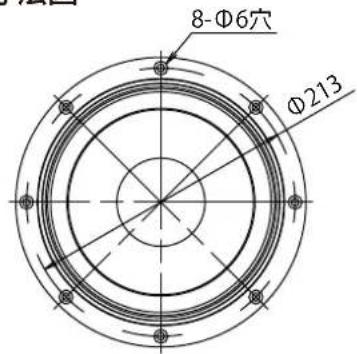

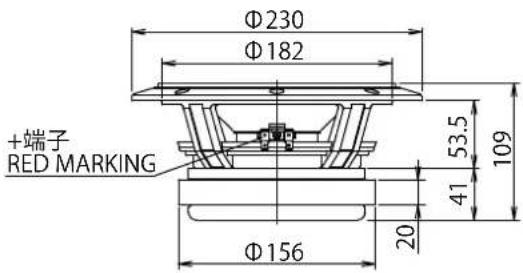

■外形寸法図
出力音圧レベル : 87 dB/w(1 m)
入力 (MUS.) : 100 W (NOM.50 W)
m_0 : 37 g
Q_0 : 0.4
実効振動半径：8.1cm
マグネット質量：1,410g
質量：4.62kg
推奨クロスオーバー周波数：2 kHz以下
バッフル開口寸法：ø185mm
■付属品
木ネジ×8本、ワッシャー×8個、パッキン×1枚

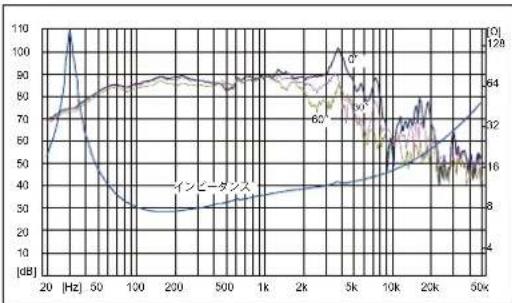

■周波数特性
line
| Frequency (Hz) | [dB] (インピーダンス) | [Ω] (30) | [Ω] (60) | | -------------- | ----------------- | -------- | -------- | | 20 | ~70 | ~128 | ~16 | | 50 | ~100 | ~94 | ~128 | | 100 | ~30 | ~84 | ~128 | | 200 | ~30 | ~84 | ~128 | | 500 | ~30 | ~84 | ~128 | | 1k | ~30 | ~84 | ~128 | | 2k | ~30 | ~84 | ~128 | | 5k | ~30 | ~84 | ~128 | | 10k | ~30 | ~84 | ~128 | | 20k | ~30 | ~84 | ~128 | | 50k | ~30 | ~84 | ~128 |標準バスレフ型エンクロージャー
FW208HS を標準的な内容積のバスレフ型エンクロージャーに収めた例で、ツィーターは FT48D を組み合わせます。各ユニットとダクトを近接配置にすることでリアルな音像定位と低域のエネルギー感を両立、ワイドレンジな帯域と明瞭でキレのある中高音、押し出しの良い低音再生を狙います。
エンクロージャーを組み立てる際の注意点ですがダクトは現物に合わせて取り付け部の加工寸法を調整して下さい。ネットワーク素子とターミナルは板⑦に固定してからエンクロージャーへ取り付けます。吸音材は底面に粗毛フェルト、天面、裏面、側面にウールを入れます。アッテネーターは -8dB を中心に好みに合わせて調整して下さい。

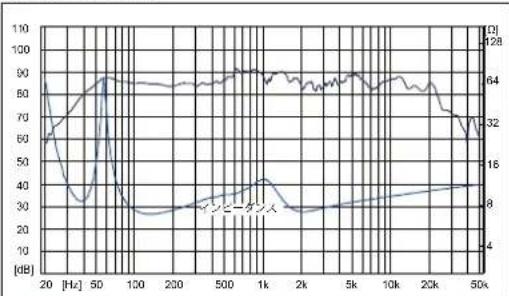

■周波数特性
line
| Frequency (Hz) | Voltage (Ω) | Current (Ω) | | -------------- | ----------- | ----------- | | 20 | 64 | 32 | | 50 | 90 | 16 | | 100 | 80 | 8 | | 200 | 80 | 8 | | 500 | 80 | 8 | | 1k | 80 | 8 | | 2k | 80 | 8 | | 5k | 80 | 8 | | 10k | 80 | 8 | | 20k | 80 | 8 | | 50k | 32 | 32 |■設計値
内容積：28 L
チューニング周波数 fb : 40 Hz
ダクト径：Φ40×2（Φ56相当）
ダクト長：120mm
クロスオーバー周波数：1.1 kHz
■組立順
A:4+6
B : A + 5
C: B + 2 + 3
D : C + 1
※1 板7はネットワーク素子、ターミナル取付
※2 ダクトはΦ40VP 塩ビ管
※3 スミ木は両側面に接着
■使用パーツ
| ウーハー | FW208HS | 2本 |
| ツィーター | FT48D | 2本 |
| コイル | L2.2e | 2個 |
| コイル | L1.0e | 2個 |
| コンデンサ | CP20 | 2個 |
| コンデンサ | CP10 | 2個 |
| アッテネーター | R80B | 2個 |
| ターミナル | T150B | 4個 |
| 内部配線 | SFC83 | 適量 |
| 板材 MDF 915 x 1825 t15 | 1枚 | |
| ダクト | 40VP 塩ビ管 110mm | 4本 |
| 吸音材 | ウール、粗毛フェルト | 適量 |

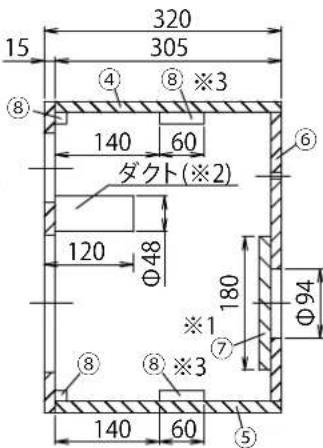

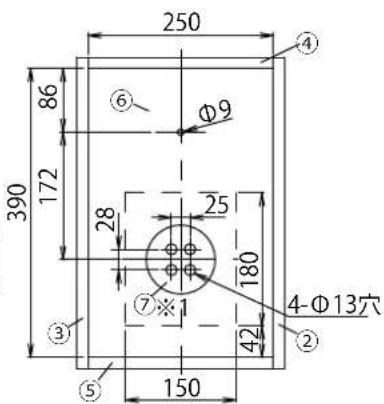

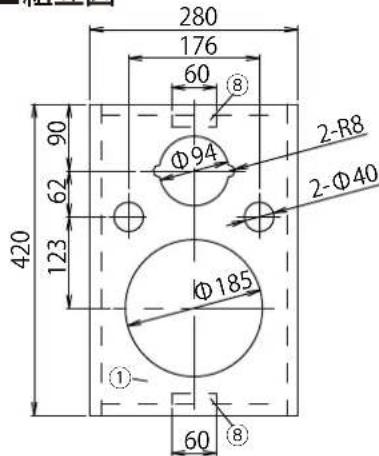

■組立図
2-Φ48 ザグリ深さ5mm

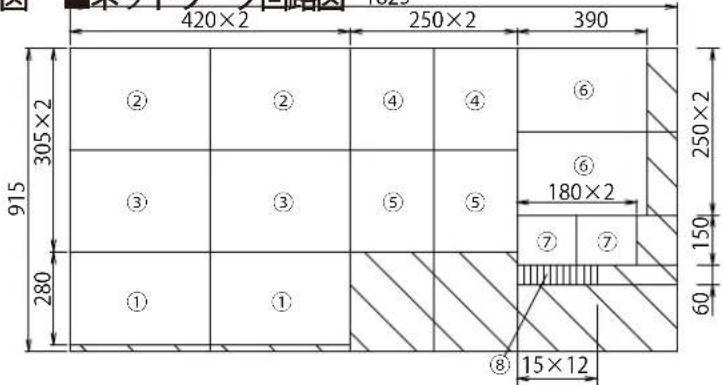

■板取図

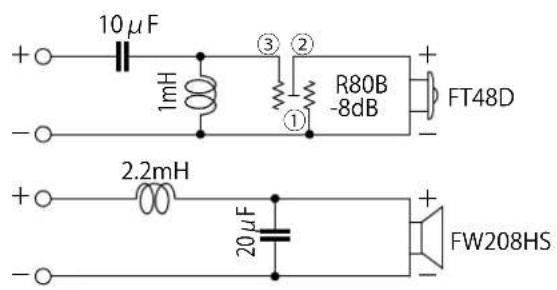

■ネットワーク回路図 1825
バスレフ型フロアスタンディングエンクロージャー
標準バスレフと同じツィーター、ネットワーク構成で内容積を大きくしたフロアスタンディング形状のバスレフ型エンクロージャーに収めた例です。容積を大きくしたことで余裕のある低域再生と、音域はピラミッド型のバランスを狙います。エンクロージャーは各面に補強桟を入れることでエンクロージャー全体の強度を確保し、底面に台座を設けることで重心を安定させます。エンクロージャーを組み立てる際の注意点ですがネットワーク素子とターミナルは板⑨に固定してからエンクロージャーへ取り付けます。吸音材は底面に粗毛フェルト、天面、裏面、側面にウールを入れます。アッテネーターは-8dBを中心に好みに合わせて調整して下さい。

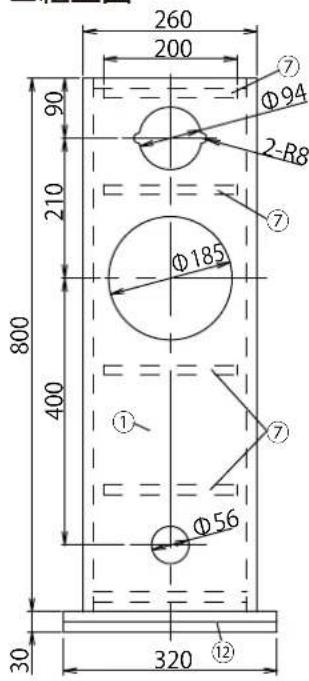

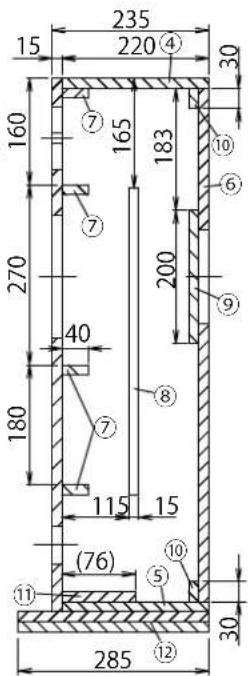

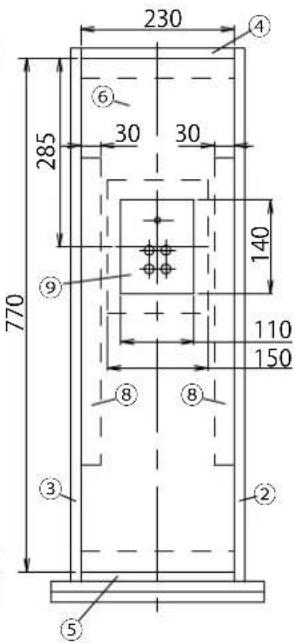

■組立図


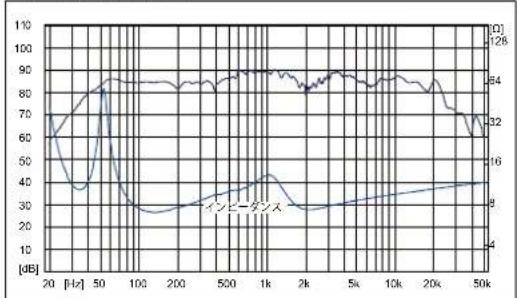

230 4 6 30 30 285 140 770 9 110 150 8 8 3 2 ⑤周波数特性
line
| Frequency (Hz) | Value | | -------------- | ----- | | 20 | 60 | | 50 | 80 | | 100 | 30 | | 200 | 25 | | 500 | 40 | | 1k | 35 | | 2k | 30 | | 5k | 35 | | 10k | 40 | | 20k | 35 | | 50k | 30 |■設計値
内容積：36L
チューニング周波数 fb : 38 Hz
ダクト径：Φ49
ダクト長：70mm
クロスオーバー周波数：1.1 kHz
■組立順
A: (4 + 7 + 10) + (5 + 11 + 10) + 6
| ウーハー FW208HS | 2本 | |
| ツィーター FT48D | 2本 | |
| コイル | L2.2e | 2個 |
| コイル | L1.0e | 2個 |
| コンデンサ CP20 | 2個 | |
| コンデンサ CP10 | 2個 | |
| アッテネーター R80B | 2個 | |
| ターミナル T150B | 4個 | |
| 内部配線 SFC83 | 適量 | |
| 板材 | MDF 915 x 1825 t15 | 1枚 |
| MDF 900 x 900 t15 | 1枚 | |
| ダクト | P49 (70 mm にカット) | 2本 |
| 吸音材 | ウール、粗毛フェルト | 適量 |

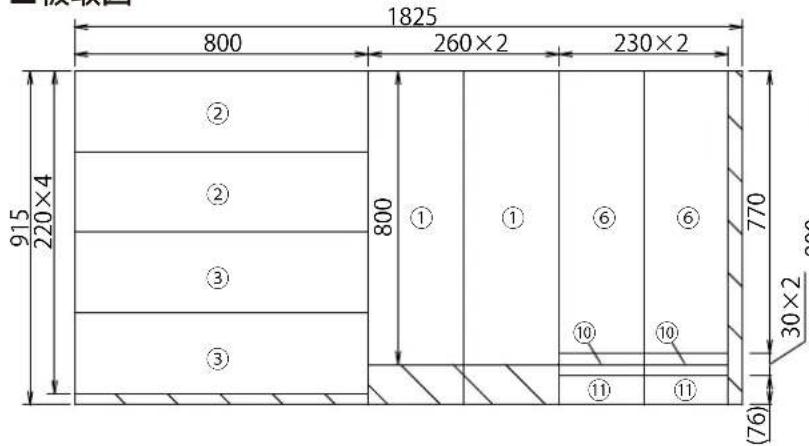

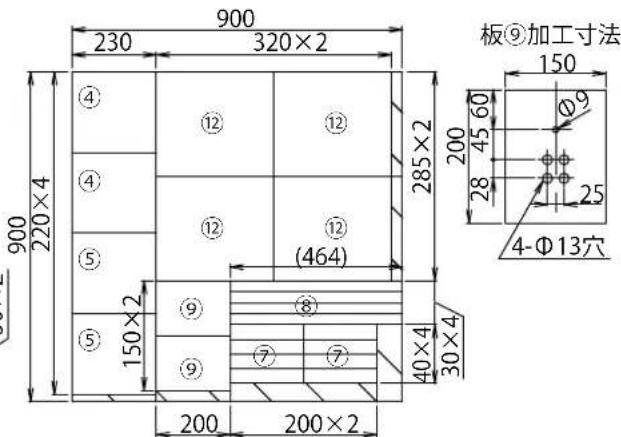

板取図
本書は、お買い上げいただいたフォステクス製品を安全にご使用いただくために必要な「禁止事項」、「注意事項」、「強制事項」についてまとめて記載してあります。あなたや他の人々へ与える危害や財産などへの損害を未然に防止するため、本書に記載されている事項をお守りいただくものですので、大切に保管し、いつでもお読みいただける場所に置くようにしてください。
 | △記号は、注意しなければならない内容(警告を含む)を示しています。具体的な注意内容は△の中や近くに絵や文章で示しています。左図の場合は「感電注意」を示しています。 |
 | ◎記号は、禁止内容(してはならないこと)を示しています。具体的な禁止内容は○の中や近くに絵や文章で示しています。左図の場合は「分解禁止」を示しています。 |
 | ●記号は、強制内容(必ずすること)を示しています。具体的な強制内容は●の中や近くに絵や文章で示しています。左図の場合は「電源プラグをコンセントから抜く」を示しています |
警告
機器本体に直接水がかかる場所では使用しないでください。火災・感電の原因となります。特に屋外での使用（雨天、降雪時、海岸、水辺）にはご注意ください。
電源プラグを抜く
万一煙が出ている、変なにおいや音がするなどの異常状態のまま使用すると、火災・感電の原因となります。すぐに本製品に接続しているアンプの電源を切り、必ず電源プラグをコンセントから抜いてください。
注意
接続注意
本機に他のオーディオ機器を接続する場合、接続する機器の取扱説明書をよく読み、必ず電源を切り説明に従って接続してください。また、接続するコードは指定されたものを使用してください。
禁止
油煙や湯気の当たるような場所に置かないでください。火災・感電の原因となることがあります。
スピーカーやホーンを取り付ける場合、必ず付属のネジで確実に固定してください。落下によるけがや故障の原因となることがあります。
過大入力注意
過大入力を加えないでください。火災や故障の原因となることがあります。本製品の規格入力でご使用ください。
取扱説明書は必ず読み、注意事項および使用方法を厳守してください。安全性および性能を確保するために必要です。
