JA-SP25J - エアコン HAIER - 無料のユーザーマニュアル

製品タイプ	エアコン（壁掛型）
モデル	JA-SP25J
ブランド	Haier
冷房能力	2.5 kW
暖房能力	2.8 kW
消費電力（冷房）	約600 W
電源	単相100V 50/60Hz
室内機寸法（高さ×幅×奥行）	約285×770×225 mm
室内機重量	約9 kg
室外機寸法（高さ×幅×奥行）	約550×660×240 mm
室外機重量	約25 kg
冷媒	R32
主な機能	冷房、暖房、除湿、送風、自動運転、タイマー、スリープモード、ターボモード
フィルター	抗菌・抗ウイルスフィルター（取り外し可能）
清掃方法	フィルターは2週間ごとに水洗い、乾燥後に再取り付け
安全機能	過熱防止、自動停止、チャイルドロック
リモコン	赤外線式、液晶表示付き
保証期間	標準1年間（購入証明書が必要）
修理可能性	交換部品はメーカーまたは認定サービスセンターから入手可能
設置条件	壁掛け、室外機は通気性のある場所

よくある質問 - JA-SP25J HAIER

エアコンのフィルターはどのように掃除すればよいですか？

フィルターを前面パネルから取り外し、掃除機でほこりを吸い取るか、水洗いします。中性洗剤を使用しても構いませんが、よくすすいで完全に乾かしてから再取り付けしてください。2週間に1度の清掃を推奨します。

冷房と暖房の切り替えはどうすればいいですか？

リモコンの「モード」ボタンを押して、冷房（❄️）、暖房（☀️）、除湿（）、送風（）を選択します。自動運転モードでは室温に応じて自動切替されます。

タイマー機能の使い方を教えてください。

リモコンの「タイマー」ボタンでオンタイマーとオフタイマーを設定できます。例えば、オフタイマーを設定すると、設定時間後に自動でエアコンが停止します。最大24時間まで設定可能です。

エアコンから異音がする場合の対処法は？

異音の原因として、フィルターの汚れ、取り付けの緩み、室外機の異物などが考えられます。まずはフィルターを清掃し、室外機の周りを確認してください。それでも改善しない場合は、専門業者に点検を依頼してください。

エアコンのリモコンが反応しない場合の対処法は？

リモコンの電池を確認し、新品に交換してください。また、リモコンとエアコン本体の間に障害物がないか確認します。電源コードを抜いて2分後に再差し込み、再起動すると直る場合があります。

省エネ運転モードはありますか？

はい、「エコ」モードがあります。リモコンの「エコ」ボタンを押すと、消費電力を抑えた運転が可能です。また、スリープモードでは就寝中に適した温度調整を行い、無駄な電力を削減します。

室外機から水が漏れているのは正常ですか？

冷房運転中に室外機から水滴が出るのは正常です。しかし、異常に大量に漏れる場合や室内機から水漏れがある場合は、ドレンホースの詰まりやフィルターの汚れが原因の可能性があります。早めに点検してください。

エラーコードが表示された場合の対処は？

エラーコードは本体の表示パネルに表示されます。取扱説明書のエラーコード一覧を確認し、該当するコードの対処法を実践してください。多くはフィルター清掃や再起動で解決しますが、解決しない場合はカスタマーサポートに連絡してください。

エアコンの設置場所に制限はありますか？

室内機は壁掛けで、直射日光や熱源を避け、空気の循環が良い場所に設置してください。室外機は通気性が良く、雨や直射日光を避けられる場所が理想です。設置は専門の業者に依頼することをお勧めします。

保証期間と修理について教えてください。

標準保証期間は購入から1年間です。保証対象は製造上の欠陥による故障です。修理や部品交換は、Haier認定サービスセンターで行えます。保証を受けるには購入証明書（レシート）が必要です。

使用説明書 JA-SP25J HAIER

■延長用冷風ダクト（別売品） 品番 JA-ESP250 希望小売価格 1本 20,000円（税抜）

延長市冷風ダクト(内径φ118mm×長さ約3m)を用意しています。

作業場所の近くに木機を設置できないときなどにご利用ください。

- 延長用冷風ダクトを以下の手順で調節ください。

・ダクトを約3mにしたい……手順1

・ダクトを0.5m～約3mにしたい……手順2

・冷風ダクト、延長用冷風ダクトの切断方法……手順3

手順1 延長用冷風ダクトに付け換え

①冷風ダクトを上に回して取り外します。

②延長用冷風ダクトのダクトキャップの凸部と冷風ダクト用エルボの凹部を合わせ、延長用冷風ダクトを右側に止まるまで回して取り付けます。

手順2冷風ダクトを切断して延長用冷風ダクトを接続

①標準で付属している冷風ダクトを切断します。 (切断方法は手順3へ)
②延長用冷風ダクトを延長する長さに合わせて切断します。 (切断方法は手順3へ)
③延長用冷風ダクトの切断側先端口径を右に回して広げます。その後延長用冷風ダクトを冷風ダクトにかぶせ、延長用冷風ダクトの切断側先端口径を左に回して較ります。※延長用冷風ダクトは冷風ダクトに5cm以上かぶせてください。
④かぶせた切断部分を、幅(50mm程度)の応いテープ等(別売)でシールドしてください。

手順3冷風ダクト・延長用冷風ダクトの切断方法

①切ろうとするダクト部分をマイナスドライバーのように先端が鋭利なものでこじります。
②ダクトの進を外し、はさみかニッパーで切断します。

《延長用冷風ダクトを固定》

延長用冷凪ダクトは、ワイヤーなどで天井から吊るすか、壁面にしっかりと固定してください。

《吹き出し口の口径の変化》

冷風ダクト・延長冷風ダクトを右にねじると、

・口径が小さくなり、風速が上がります。
・ダクトが長くなります。

右にねじる

冷風ダクト・延長冷風ダクトを左にねじると、
・口径が広くなり、風速が下がります。
・ダクトが短くなります。

左にねじる

ハイアールジャパンセールス株式会社 7532-0003 大阪市大阪市海川区宮原3-5-36 新大阪トラストタリー75 S30376B(1405)

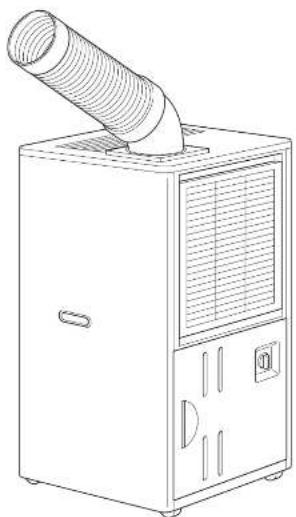

取扱説明書 ハイアールスポットエアコン (家庭用) 品番 JA-SP25J

Haier

保証書別添

• このたびは、お買上げいただき、まことにありがとうございます。
• ご使用になる前に、必ずこの取扱説明書をよくお読みいただき、正しくご使用ください。
• お読みになったあとは、「保証書」とともに大切に保管していただき、取扱いが不明な場合や、不具合が生じたときにお役立てください。

設置場所について……5
冷風ダクトの取り付け…… 5
電源とアースについて……5
操作方法 8

お手入れ……7・8

故障かなと思ったら……9

仕様……9

保証とアフターサービス…… 10

延長用冷風ダクト(別売品)…… 裏表紙

●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●

• この製品は日本国内用に設計されていますので、
  日本国外では使用できません。
  FOR USE IN JAPAN ONLY.

安全上のご注意

※ご使用になる前に、この「安全上のご注意」をよくお読みのうえ、正しくお使いください。

※お読みになったあとは、次にお使いになる場合にすぐ見られるところへ大切に保管してください。

表示について

ここに表示している『安全上のご注意』は、あなたや他の人への危害や損害を未然に防止するためのものです。

「警告」「注意」の2つに大別してお知らせしています。いずれも安全に関する重要な内容ですので、必ず守ってください。

取り扱いを誤ると死亡、または重傷などを負う可能性が想定される内容を表示。

取り扱いを誤ると傷害を負う可能性、または物的損害のみが発生すると想定される内容を表示。

■表示の例

お守りいただく内容の種類を、絵記号で区分し説明しています。下記はその一例です。

△記号は、「警告や注意を促す」内容のものです。図の中や近くに具体的な注意内容（左図の場合は感電注意）を示します。

⑥記号は、してはいけない「禁止」内容のものです。図の中や近くに具体的な禁止内容（左図の場合は分解禁止）を示します。

●記号は、必ず実行していただく「強制」内容のものです。図の中や近くに具体的な指示内容（方図の場合は電源プラグをコンセントから抜く）を示します。

警告

改造は絶対しない。また、修理技術者以外の人が分解したり修理しない

- 火災・感電・ケガの原因となります。修理はお買いの販売店または、お客様ご相談窓口にご相談ください。

水のかかる場所では使用しない

- 浴室など水のかかる場所では使用しないでください。電気能緑が悪くなり、ショート感電・火災のおそれがあります。

おおでの使用禁止

上に水など液体の入った容器を置かない

- こばれた水などで電気絶縁が思くなり、息電・漏電火災のおそれがあります。

本体各部に水をかけない

- 电気絶縁が悪くなり、ショート・感電・火災のおそれがあります。

水ぬれ禁止

警告 引火性のあるもの、爆発のおそれのあるもの（灯油・ガソリン・ベンジン・シンナーなど）の近くでは使用しない ●爆発・火災の原因になります。 禁止 定格15A以上のコンセントを単独で使用する ●他の器具と併用した場合、分岐コンセント部が異得発熱して発火することがあります。 コンセントを図る 交流100V以外では、使用しない ●火災の原因になります。 禁止 電源コードは束ねたり、引っ張ったり、重いものを載せたり、加熱したり、加工したりしない ●電源コードが破損し感電・ショート・火災の原因になります。 禁止 電源コードやプラグが傷んだり、コンセントの差し込みがゆるいときは使用しない ●傷んだまま使用すると、感電・ショート・火災の原因になります。 禁止 お手入れの際は、必ず電源プラグをコンセントから抜く、また、ぬれた手で抜き差ししない ●感電やケガをするおそれがあります。 プラグを抜く、ぬれ手抜止 電源プラグの対及び刃の取付面にホコリが付着している場合はよく抜く ●火災の原因になります。 禁止 電源プラグを本体で押し付けない ●傷つき、過滅発火のおそれがあります。 禁止 アースを確実におこなう ●故障や漏電のときに感電するおそれがあります。アースの取り付けはお買い上げの販売店にご相談ください。 アース 火気を近付けない ●火気を活付けたり、火のついたロウソク・たばこ・炒り線有・熱いやカンなどを置かないでください。火災や変形の原因になります。 火気禁止 異常時（煙・におい等）は、運転を中止して電源プラグを抜き、お買い上げの販売店または、お客様相談窓口にご相談ください ●異常のまま運転を続けると、故障・感電・火災の原因になります。 プラグを抜く

注意

排熱口には指や手を入れない

- ケガをする原因になります。

指定场所在岗

移動する時は、必ず取っ手を持って移動する

- 底などに手を入れるとネジなどの突起物があり、ケガをする原因になります。

アルミニウム・亜鉛・マグネシウム・チタンなど 爆発性粉塵、ガス蒸気などの近くでは使用しない

- 爆発・火災の原因になります。

運転可能条件の範囲で使用する

- 感電・火災・故障の原因になります。 必ず、気温25℃/湿度50%～気温45℃/ 湿度40%の範囲でご使用ください。

冷風を長時間体に当てない

●体調悪化・健康障害の原因になります。

禁止

船舶・車両などの空調用としては使用しない

- 水漏れ・蒸電の原因になります。

運転時はキャスターのストッパーを掛け、本体が動かないように固定する

- 本体が動き、ケガや事故の原因になります。

電源プラグを抜くときは、コードを持たずにプラグを持って抜く

- コードを引っ張ると、コードが破損し、感電・シコート・火災の原因になります。

長期間ご使用にならない場合は、安全のため 電源プラグをコンセントより抜く

- ホコリがたまって発熱・発火の原因になることがあります。

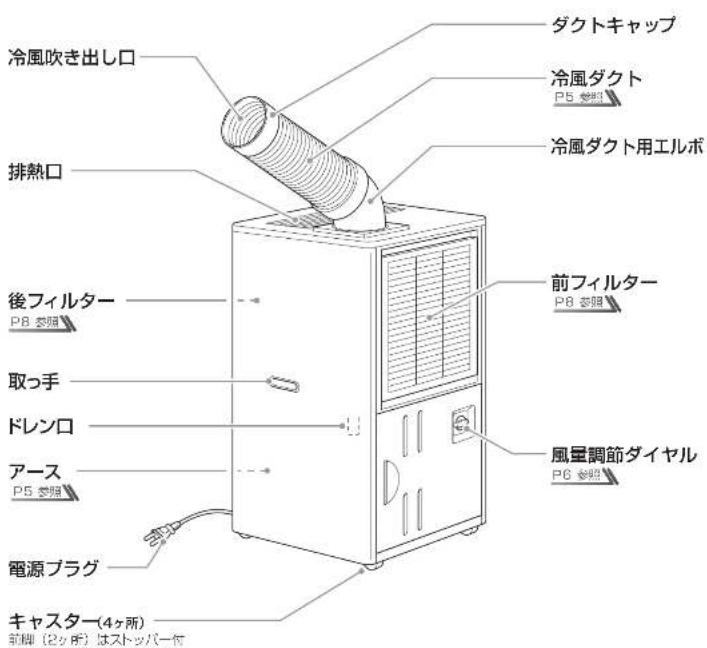

各部のなまえ

冷風吹き出し口 排熱口 後フィルター P8 参照 取っ手 ドレン口 アース P5 参照 電源プラグ キャスター(4ヶ所) 前脚（2ヶ所）はストッパー付 ダクトキャップ 冷風ダクト P5 参照 冷風ダクト用エルボ 前フィルター P6 参照 風量調節ダイヤル P6 参照

※図はイメージです。製品とは、若干異なることがあります。

■廃棄について

本製品はフロンガスが使用されており、フロン回収破壊法における第一種特定製品として扱われます。

廃棄するときは下記にご注意ください。

※本製品は、特定家庭用機器再商品化法(家電リサイクル法)の適用製品ではありません。廃棄する場合は、専門の回収業者に委託し適切に処理してください。廃棄についてご不明な点は、各地方自治体の窓口にご相談ください。

付属品

ドレン用ポリタンク（20L） P6 蓉原

ドレンホース (2m) P6 参源

使いかた

設置場所について設置場所について

- 周囲にすき問をあける

図のように前フィルター・後フィルター・冷風ダクト・冷風吹き出し口から30～40cm以上離して設置してください。

30cm以上 40cm以上 30cm以上 30cm以上

冷風ダクトの取り付け 冷風ダクトの取り付け

1 冷風ダクト用エルボを取り付ける

- 冷風ダクト用エルボを「カチン」と音がするまで確実に押し込んでください。

2 冷風ダクトを取り付ける

- 冷風ダクト用エルボの凹部と冷風ダクトの凸部を合わせて右側に止まるまで回すと取り付けられます。

凸部 凹部 カチシ

ご注意

- 一度装着した冷風ダクト用エルボは取り外しできません。 - 冷風ダクトの吹き出し口をふさいだり物を入れたりしないでください。

電源とアースについて電源とアースについて

- 電源は、直接コンセントからとってください。

※電力は直接取るのが望ましいのですが、やむを得ず延長コードをご使用になる場合は、表に従ってご使用ください。 延長コードが細かったり、長すぎたりすると電圧降下により冷風が出ないことや準転しない場合があります。

延長コードの長さ	100V
8m以内	2.2mm ^2
14m以内	3.5mm ^2
22m以内	5.5mm ^2

次のところにはアース線を接続しないでください。

• ガス管……発発や引火の危険性があります。
• 水道管……プラスチックの部分があり、アース効果がありません。

- 避富針・電話のアース線 ……落雪のときに大電流が流れを除です。

※電気工事、アース工事には資格が必要です。 詳しくは、お見上げの販売店にご相談ください。

警告

取り付け場所によっては、感電事故を防ぐため、アース工事や漏電しゃ断器の取り付けが必要です。 - 故験や漏電のとき、感電するおそれが交ります。

操作方法

■運転と風量調節

同圧調節ダイヤルをお好みの位置に回し運転を開始してください。

ご注意

◆ 風量節面ダイヤルを「切」にしたあとは、すぐに運転を再開しないでください。また「強冷（弱冷）」から「強風（弱風）」にしたあとも、すぐに「強冷（寒冷）」に戻さないでください。必ず3分以上待ってから動作を行ってください。保護機能が働き、冷えない場合があります。

風量調節ダイヤル

■ 風向き調節

冷風ダクトは、お好みの方向に動かせますので調節してご使用ください。

除湿した水はドレン用ポリタンクにたまります。定期的に水を捨てください。

また、付属のドレンホースを使ってタンクを使わずに直接排水も出来ます。付属のドレンホースをドレン口に差し込んでご使用ください。

ご注意

• 水を捨てたあとは、必ずドレン用ポリタンクをセットしてからご使用ください。
• ドレン用ポリタンクの水は脱水になるとあふれ出します。早めに捨ててください。
• 本機を移動させる場合は、必ずドレン用ポリタンクの水を捨ててから移動させてください。

ドレン口 ドレンホース

お手入れ

警告
改造は絶対しないまた、修理技術者以外の人が分解したり修理しない・火災:都電・ケガの流出となります。修理はお届い上げの扱き履行不足が、お有機に搭談したにご相談ください。	お手入れの様は、必ず電源プラグをコンセントから抜くまた、ぬれた手で抜き差ししない・要やケガをするものそれがあります。 [B6V2]プラグを抜くぬれ手禁止
	本体各部に水をかけない・高光波段が無くなり、ショーハー・絹帯 火災のおそれがありまで。[IMAGE]次かの禁止

プラグを售く、ぬれ手禁止

本体

よく絞ったやわらかい布で拭く

- 汚れのひどい場合は、薄めた中性洗剤で拭き取ってください。中性洗剤を使用したあとは、よく水拭きをし、さらに乾いた布で拭いてください。

直接水をかけて掃除することは、 絶対にしないでください。

- 电気絶縁が悪くなり、ショート・感電・火災のおそれがあります。

ご注意

化学そうきんをご使用の場合は、その注意書に従ってください。

前フィルター/後フィルター

外して掃除機などでホコリを取り除く

- 活れのひどい場合は、水洗いしてください。 - フィルターのお掃除はこまめに行ってください。フィルターが汚れていると木体内部が枯露し、故障の原因になります。

別壳部品

前フィルター

希望小売価格 1個 1,500円（税抜）

後フィルター

希望小売価格 1個 1,500円（税抜）

ご割入は、お問上げの販売書または、客客まで修理ご相談会に不

ご注意

フィルターの取り外しおよび取り付け時は、熱交換器のアルミフィンをつぶさないようご注意ください。

アルミフィンがつぶれると熱交換がうまく行えず、冷風が出なくなったり、故障の原因になります。

アルミフィンが汚れた場合やつぶしてしまった場合は、歯ブラシなどでアルミフィンに沿って上下に勉かし、清掃・修復をしてください。

アルミフィンのつぶれがひどい場合は、お買い上げの販売店または、お客様修理ご相談窓口にご相談ください。

注意

電源プラグを抜くときは、コードを持たずにプラグを持って抜く

- コードを引っ張ると、コードが被扱し、感電・シャート・火災の原因になります。

プラグを持つ

お手入れに揮発性のあるものは使わない

- 振発生のあるもの（シンナー・ベンジン・ガソリンなど）を使用すると、変形や剤れが発生することがあります。

排熱口には指や手を入れない

- 公司を示る原因になります。

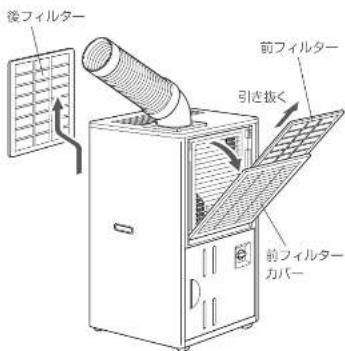

後フィルター 前フィルター 引き抜く 前フィルターカバー

アルミフィン

ドレン用ポリタンク

定期的に水を捨てる

- ドレン用ポリタンクの水は満水になるとあふれ出します。早めに捨ててください。

■電源プラグ・コードの安全点検

• 電源コードに角裂や、すり傷がありませんか？
• 電源プラグがコンセントに根本まで確実に差し込まれていますか？
• 電源プラグに異常な発熱はありませんか？
• 電源プラグの刃及び刃の取付け面にホコリが付着していませんか？

■点検と保管

• ネジ等のゆるみがないか確認し、ゆるみがある場合は紹めなおしてください。
• 本機はお子様の手の届かないところに保管し、湿度の高いところ、風雨にさらされるところ、直射日光の当たるところは避けてください。
• ドレン用ポリタンク内の水を捨て、よく乾燥させてから保当してください。
• 本体を携にして保管しないでください。

故障かなと思ったら

以下の点をお調べになり、それでも具合の悪いときは、お買上げの販売店にご相談ください。

こんなとき おたしかめください

運転しない	電源プラグが外れていませんか?浮電ではありませんか?フレーカーが切れていませんか?
冷えない	フィルター・冷風吹き出し口・排熱口がふさがれていませんか?フィルターが汚れていませんか?問題の温度が45°Cを膨えていませんか?一本桜は25°C~45°Cの耐用でご使用ください。保護機能作業中ではありませんか?→3分以上行ってから運転してください。
水が漏れる	ドレンホースが結よっていませんか?ドレン用ポリタンクは正しくセットされていますか?ドレン用ポリタンクが流水ではありませんか?フィルターが汚れていませんか?

仕様

種類	スポットエアコン
電源	100 V 50/60 Hz共用
定格冷房能力	2.2/2.5 kw
定格消費電力	強冷850/1000 W 弱冷800/980 W強風105/140 W 弱風85/120 W
風量	360/420 m^3/h
圧縮機	全閉型ロータリー・保護装置オーバーロードリレー
除湿水の処理方法	ドレン用ポリタンク(20L)または底面へ排水
送風機モーター保護装置	130°Cサーマルプロテクター
外形寸法	幅390×奥行き450×高さ880 mm
質量	38.0 kg
コードの長さ	1.9 m

- 冷房能力等の数値は、空温35度相対湿度60%の条件で運転したときの値です。

- 裂示の外観および仕様は、改良のため予古なく変更することがありますが、ご了承ください。

- この製品は日本国内用に設計されていますので、日本国外では使用できません。FOR USE IN JAPAN ONLY.

保証とアフターサービス

保證書(別添付)

お買い上げ日 販売店名などの記入を必ず確かめ、お買い上げの販売店からお受け取りいただき、内容をよくお読みのあと、大切に保存してください。

保証期間

お買い上げ日から本体1年間

ただし、フィルターは消耗品ですので、保証期間内でも台料とさせていただきます。

修理を依頼されるとき

9ページの表に従ってご確認してください。それでも異常がある場合は、ご使用を中止し、必ず電源プラグを抜いてから、お買い上げの販売店へご連絡ください。なお、製品修理以外の責任はご容赦ください。

保証期間中は

保証書の規定に従って、出張修理をさせていただきます。

保証期間を過ぎているときは

修理すれば使用できる製品については、ご希望により有料で修理させていただきます。当社は、スポットエアコンの維修用性能部品を製造打切後9年保有しております。 (注：特修用性能部品とは、その製品の機能を維持するために必要な部品です。)

修理料金の仕組み

修理料金は、技術料・部品代・出張料などで構成されています。

技術料	診断・校童個別の修理および部品変換・調整・修理完了時の点検などの作業にかかる費用です。
部品代	修理に使用した部品および補助材料代です。
出張料	お客様のご依頼により、製品のある場所へ技術者を求着する場合の費用です。

お客さまご相談窓口

■まずは、お買い上げの販売店へ

家電商品の修理のご依頼やご相談は、お買い上げの販売店へお申し出ください。 転店や贈答までお困りの場合は、下記の相談窓口にお問い合わせください。

商品についての全般的なご相談 <お客さまセンター>

総合相談窓口：

□に電話からは

0120-865-812

[Unreadable]

0570-020-812(有科)

9:00\~18:30

※FAXでご相談される場合

0570-013-791

（ナビダイヤルでおつなぎします。全国各地より市内電話料金にてご利用いただけます。）

商品の修理サービスについてのご相談

修理相談窓口：

上に商品からは

00.0120-982-540

微波器话：F1850台法

0570-010-540(有科)

月曜日 金曜日

土曜・日班・祝日

9:00\~18:30

9:00\~17:30

※上記のご相談窓口の名称、電話番号は変更することがありますのでご了承ください。

愛情点検

★長年ご使用の『スポットエアコン』の点検を!

このような症状は

ありませんか？

• 花源コード ブックが異常に嫌い
• 電源コードに深いキスや変形がある
• 無げくださいにおいむする
• 両転中に異常な音や反動がす石
• 本体に結れるとビリビリ電気を感える
• その他児童や故障がある

このような症状のときは、ご使用を中止し、事故防止のため電源プラグを抜いて、必ず販売店に点検をご依頼ください。
