STNDTBLT1FS - 電話アクセサリー StarTech.com - 無料のユーザーマニュアル

製品タイプ	スマートフォンスタンド
ブランド	StarTech.com
モデル	STNDTBLT1FS
互換性	ほとんどのスマートフォン（幅 60mm～85mm）
素材	アルミニウム合金と高品質プラスチック
設置方法	卓上用（滑り止めパッド付き）
角度調整	360度回転、傾き調整可能
寸法（幅×奥行×高さ）	約 120mm × 100mm × 150mm
重量	約 180g
耐荷重	最大 500g
ケーブル管理	内蔵ケーブルガイド
付属品	本体、取扱説明書
お手入れ方法	柔らかい布で乾拭きしてください。溶剤は使用しないでください。
安全注意	過度の力を加えたり、分解しないでください。
修理・部品	交換部品はスターリンクから入手可能
保証	スターリンクの標準保証（購入店舗に確認）

よくある質問 - STNDTBLT1FS StarTech.com

このスタンドはどのようなスマートフォンに対応していますか？

幅 60mm～85mm のスマートフォンに対応しています。ほとんどのモデルでご使用いただけます。

角度は調整できますか？

はい、360度回転および傾き調整が可能で、最適な視聴角度に設定できます。

設置方法を教えてください。

卓上に置くだけで使用できます。底面の滑り止めパッドが安定性を提供します。

素材は何ですか？

スタンドはアルミニウム合金と高品質プラスチックで作られており、耐久性があります。

耐荷重はどのくらいですか？

最大 500g までのデバイスを安全に支えます。

ケーブル管理はできますか？

はい、内蔵のケーブルガイドでケーブルを整理できます。

お手入れ方法を教えてください。

柔らかい乾いた布で拭いてください。アルコールや溶剤は使用しないでください。

保証期間は？

スターリンクの標準保証が適用されます。詳細は購入店舗にお問い合わせください。

部品の交換は可能ですか？

交換部品はスターリンクのサポートから入手可能です。修理は専門家に依頼してください。

使用時の注意点は？

過度の力を加えたり、スタンドを分解しないでください。また、直射日光の当たる場所での使用は避けてください。

使用説明書 STNDTBLT1FS StarTech.com

*実際の製品は写真と異なる場合があります。

本製品の最新情報、技術仕様、サポートについては、www.startech.com/STNDTBLT1FSをご覧ください。

目次

はじめに....1

製品図....1

タブレットホルダ外形寸法....1

タブレットスタンド外形寸法....2

タブレットベース外形寸法....2

パッケージの内容....3

インストールに必要な道具....4

組み立て手順....4

ベースの組み立て....4

タブレットホルダを支柱に取り付ける……6

タブレットホルダの組み立て......8

タブレットホルダにタブレットを取り付ける....12

タブレットスタンドをフロアに取り付ける....13

技術サポート ……15

保証に関する情報......15

はじめに

STNDTBLT1FSは頑丈で耐久性のある高さ固定タブレットスタンドで、スタンドアロンのキオスクやインフォーメーション・ディスプレイとしてご利用いただけます。タブレットスタンドはロック可能タブレットホルダ付きで安全性を高めています。また、ベースネジでフロアに固定して、据え付けホルダとすることもできます。本タブレットスタンドはタブレットを縦方向または横方向にディスプレイできるよう設計されています。

STNDTBLT1FSの最大耐荷重は約0.9 kgです。

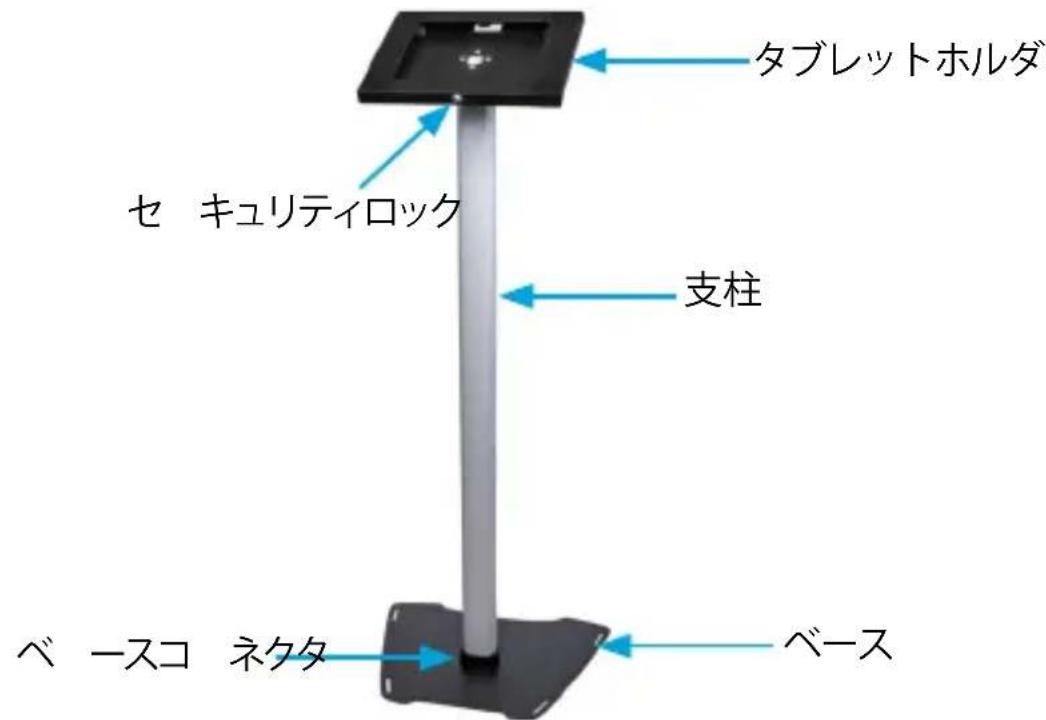

製品図

タブレットホルダ セ キュリティロック 支柱 ベースコ ネクタ ベース

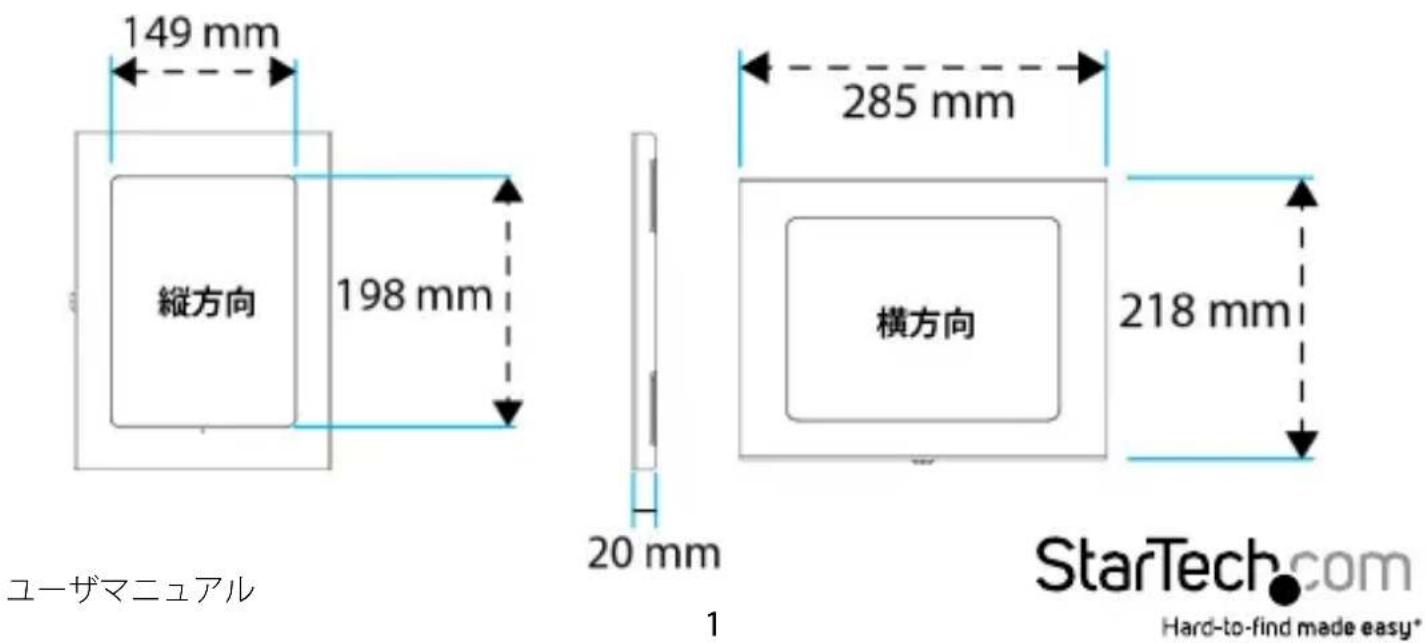

タブレットホルダ外形寸法

149 mm 198 mm 285 mm 20 mm 218 mm ユーザマニュアル 横方向 StarTech.com Hard-to-find made easy*

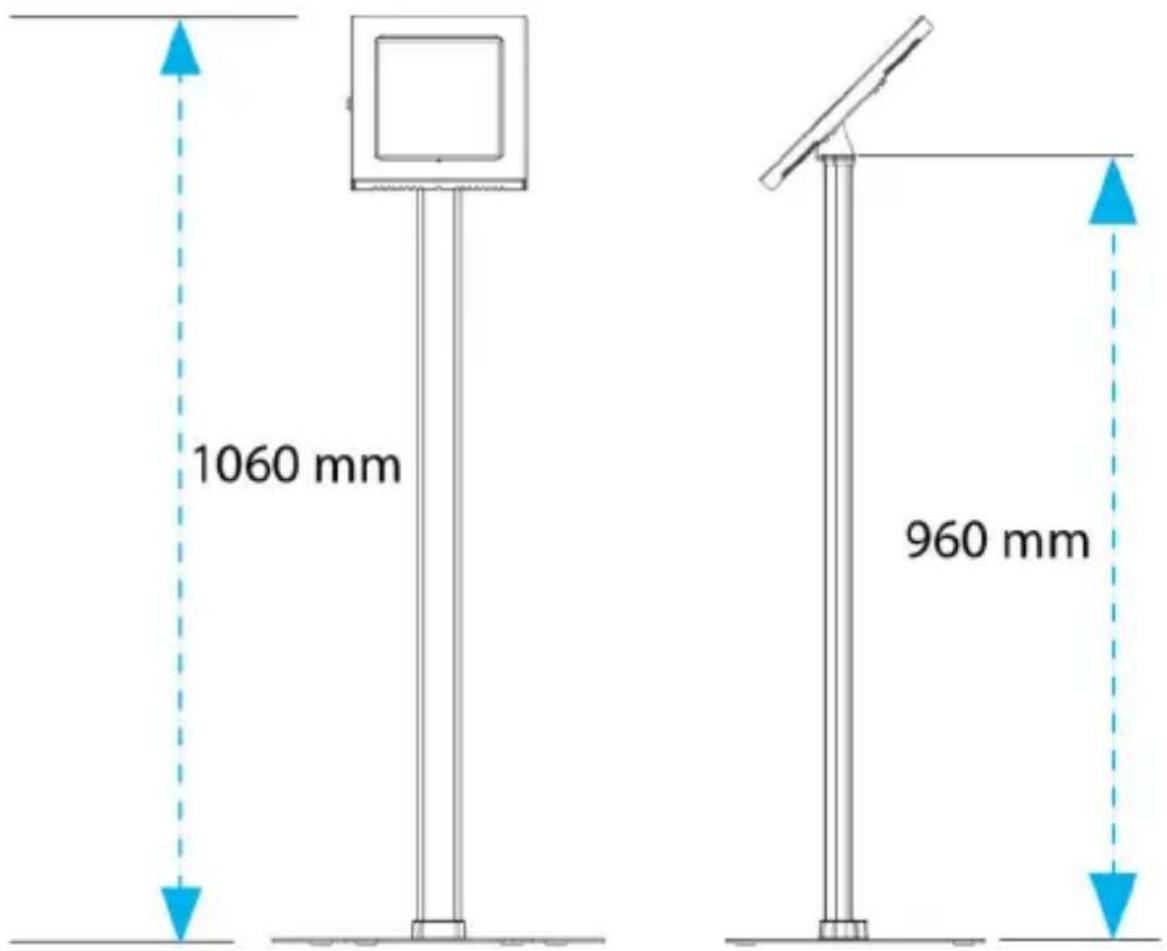

タブレットスタンド外形寸法

1060 mm 960 mm

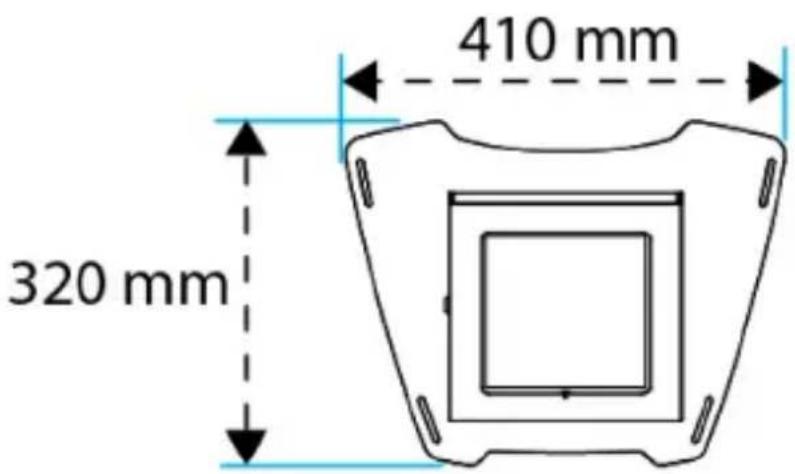

タブレットベース外形寸法

320 mm 410 mm

パッケージの 内 容

12タブレットホルダ数量:1	キー数量:2	ベース数量:1
45ベースコネクタ数量:1	接続ブロック数量:1	支柱数量:1
78ゴム足数量:4	M6ネジ数量:8	M4ネジ数量:4
10六角レンチ数量:1	アンカーネジ数量:4	アンカー数量:4
13発泡スチロール製パッド数量:6	発泡スチロール製ブロック数量:6	ユーザマニュアル数量:1

インストールに必要な道具

• STNDTBLT1FSは9.7インチiPad、iPad Air、iPad Proタブレット用に設計されています。
• 長さ1.5 m以上のUSB充電ケーブル。
• プラスドライバー。
• 1/4インチドリルビット付きドリル（タブレットスタンドをフロアに取り付ける場合）。
  ・ハンマー（タブレットスタンドをフロアに 取り付ける場合）。

最新の要件は、www.startech.com/STNDTBLT1FSでご確認ください。

組み立て手順

すべてのパーツを確実に組み立て、タブレットをタブレットホルダに載せる前に安定していることを確認してください。

ベースの組み立て

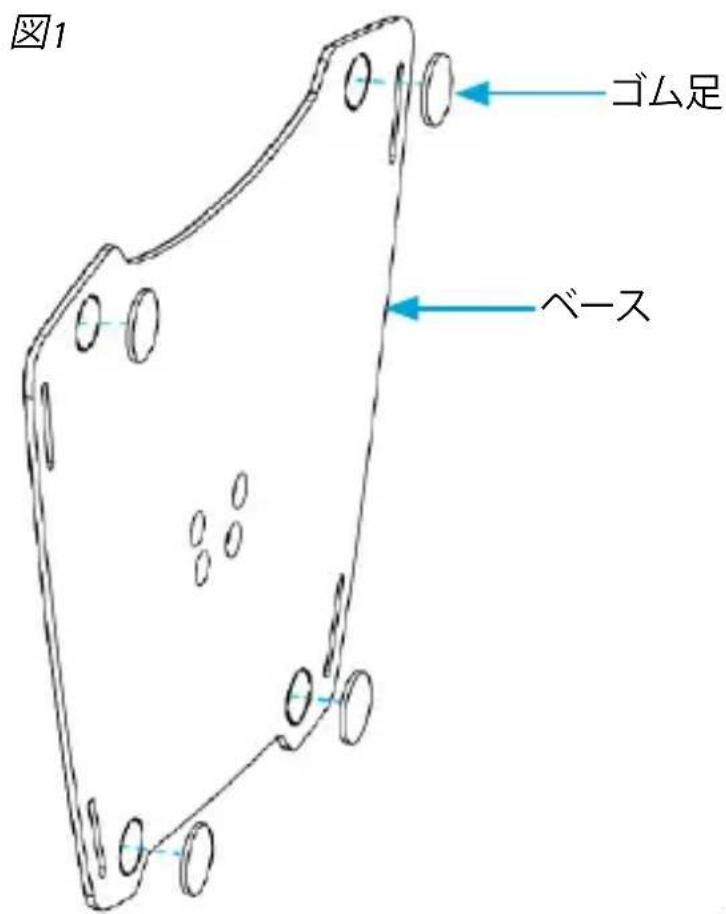

1. 4つのゴム足(7)からプラスチック製裏当てを剥がし、ベース(3)の指定されたエリアに貼り付けます図1)。

図1 ゴム足 ベース

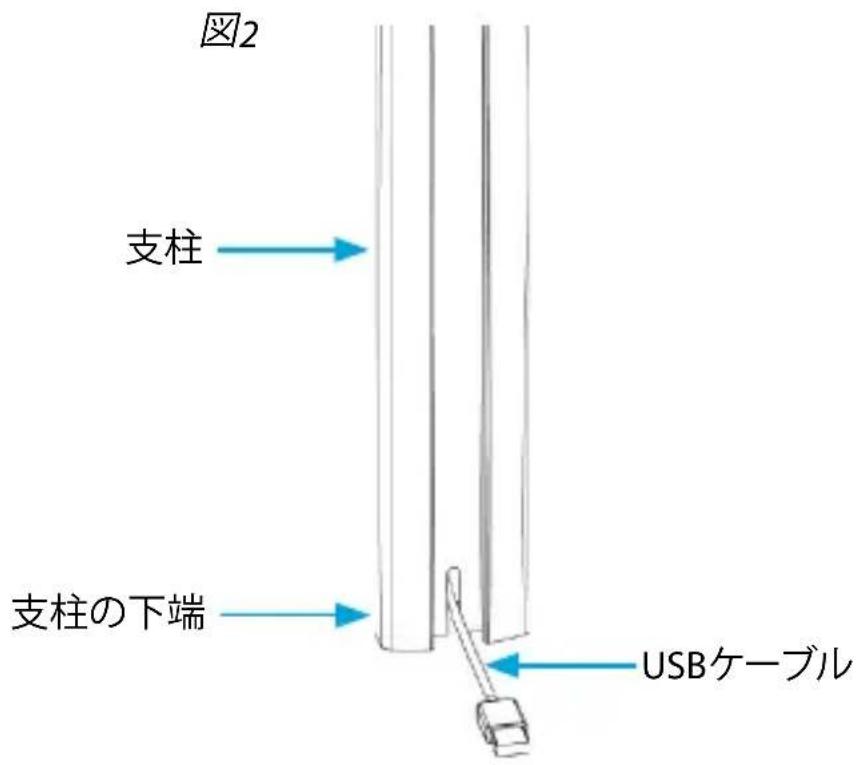

1. タブレットへの電源供給用USBケーブルを支柱 (6) に通します (図2)。

図2 支柱 支柱の下端 USBケーブル

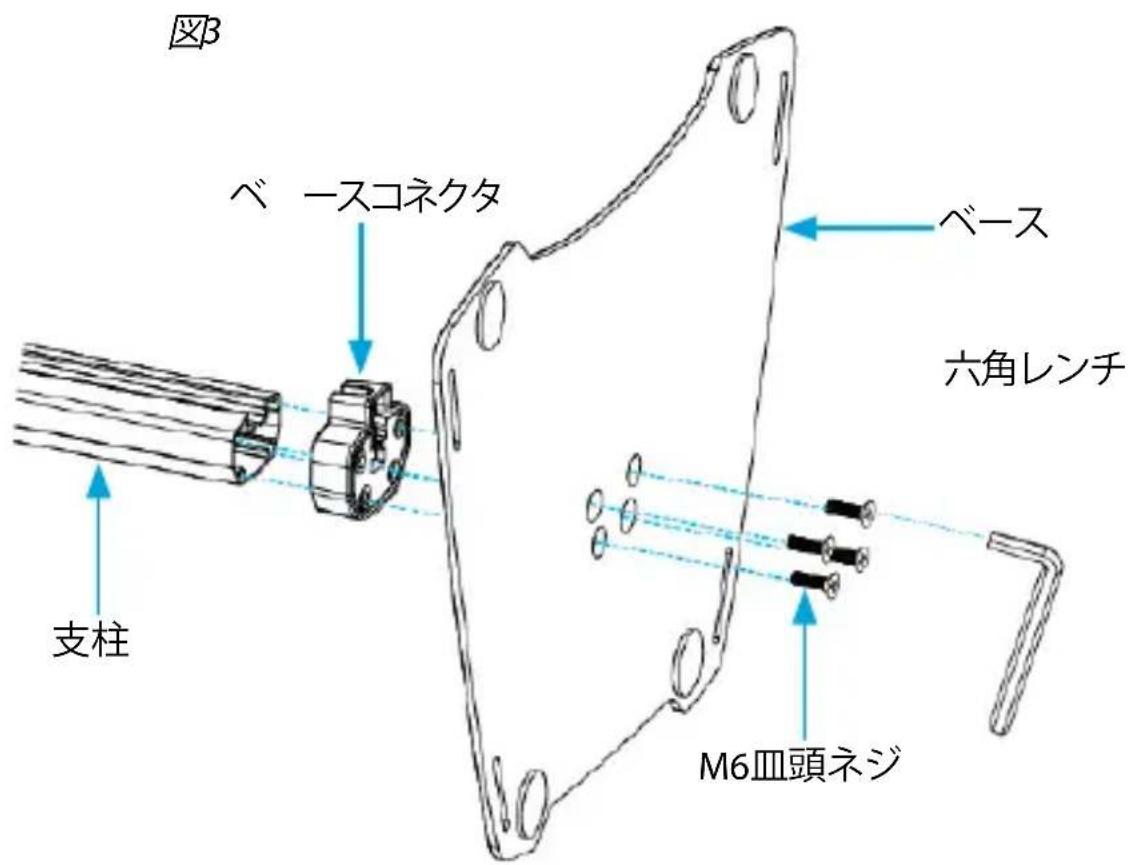

1. 皿頭M6ネジ(8)4本をベース下部の穴、ベースコネクタ(4)、支柱に通します(図3)。
2. 六角レンチ(10)を使ってネジを時計回りに回して締め付けます。

図B ベースコネクタ ベース 六角レンチ 支柱 M6皿頭ネジ

タブレットホルダを支柱に取り付ける

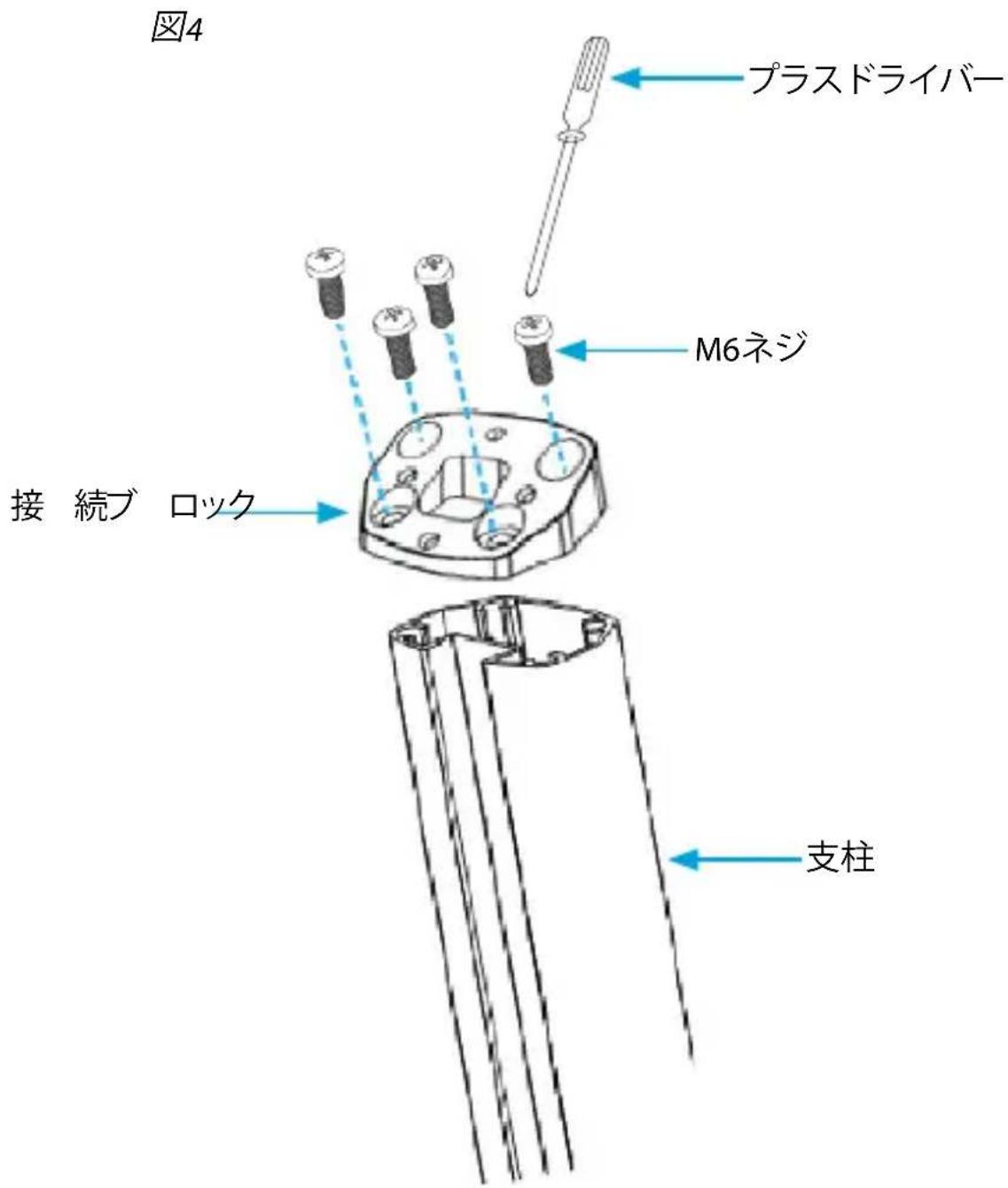

1. 接続ブロック(5)を支柱(6)の上端に取り付け、接続ブロックの4つの穴と支柱の4つの穴の位置を揃えます。
2. 残りの皿頭M6ネジ(8)4本を接続ブロックと支柱に通します(図4)。
3. プラスドライバーで時計回りに回してネジを締めます。

图4 プラスドライバー M6ネジ 接 続ブ ロック 支柱

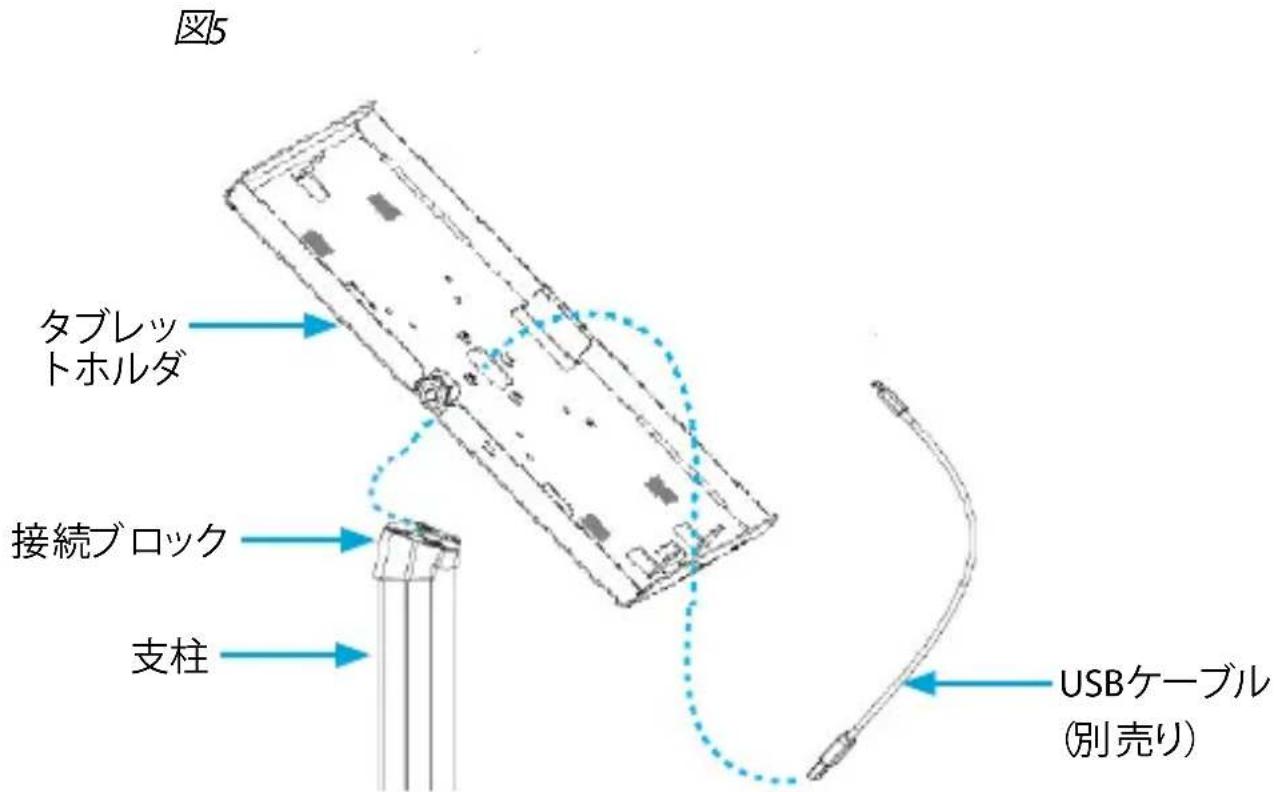

1. タブレットホルダを取り付ける前に、必ずUSBケーブルを支柱下端からタブレットホルダ中央の穴に通しておきます図5)。

図5 タブレットホルダ 接続ブロック 支柱 USBケーブル (別売り)

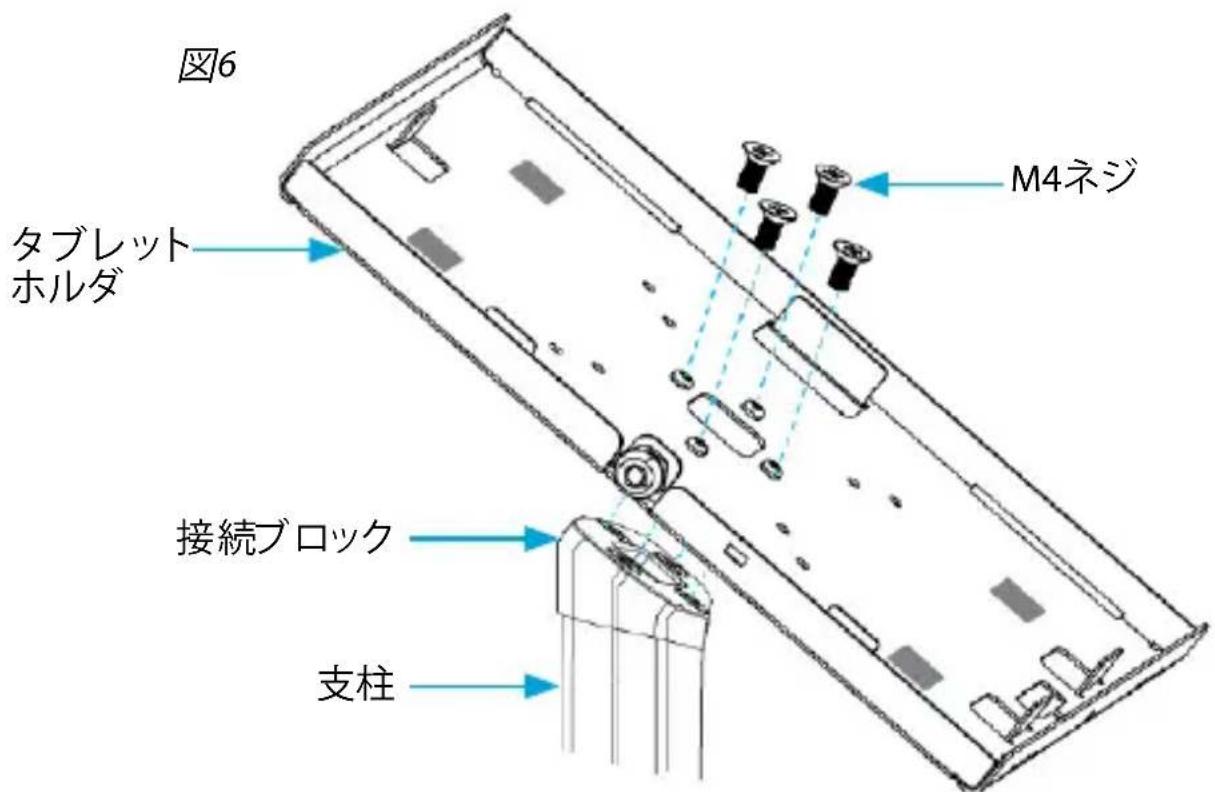

1. タブレットホルダ(1)を接続ブロックの上端に取り付け、タブレットホルダの4つの穴と接続ブロックの4つの穴の位置を揃えます。
   注意:タブレットホルダは縦方向にも横方向にも取り付けることができます。
2. M4ネジ(9)4本をタブレットホルダと接続ブロックに通します(図6)。
3. プラスドライバーで時計回りに回してネジを締めます。

図6 タブレット ホルダ M4ネジ 接続ブロック 支柱

タブレットホルダの組み立て

本製品のタブレットホルダはiPad、iPad Air、iPad Proタブレット用に設計されていますが、発泡スチロール製パッドとブロックを使用すればその他のタイプのタブレットにもお使いいただけます。

タブレットホルダの開口部は198 mm x 149 mmです。

iPad

iPadをタブレットホルダで使用する場合は、発泡スチロール製パッドとブロックを下図のように配置してください。

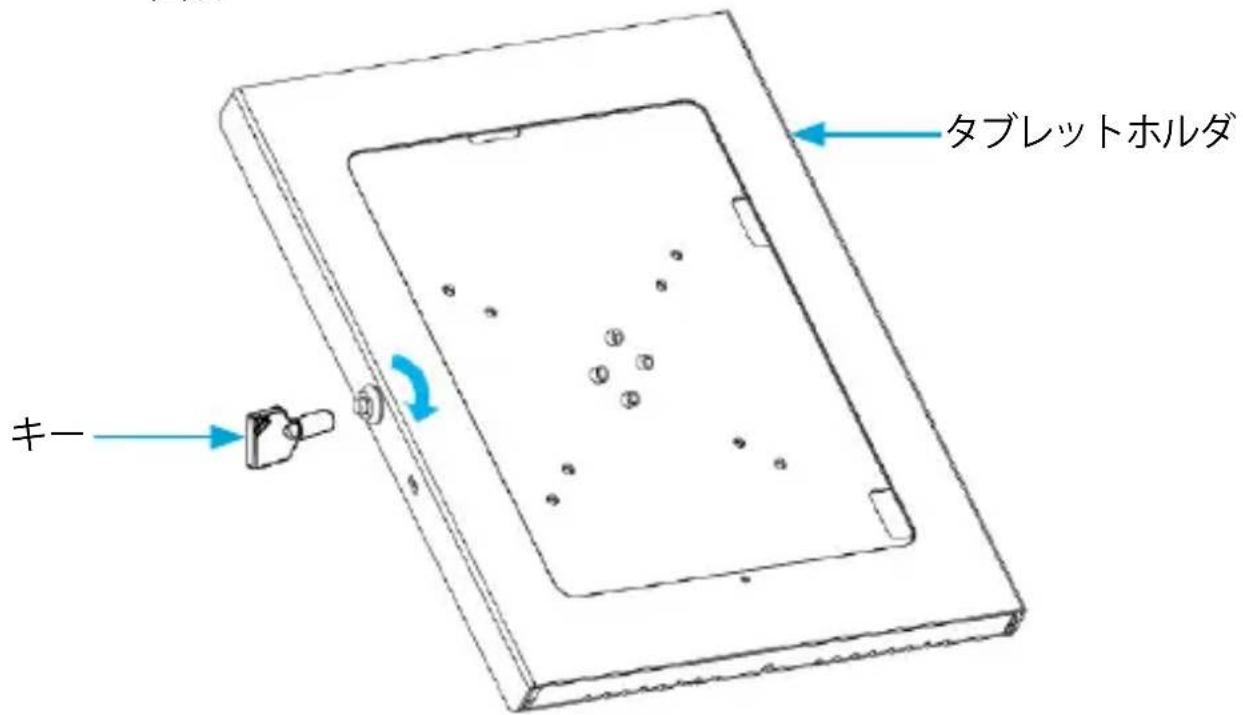

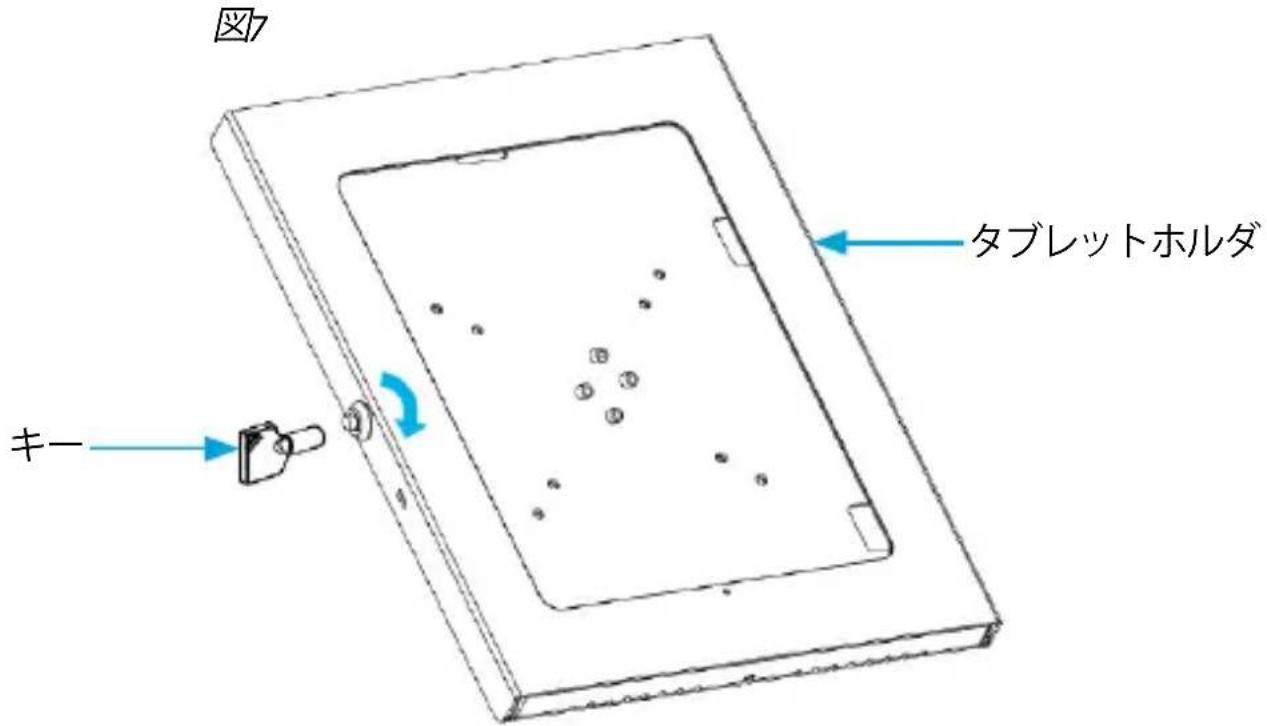

1. キーのひとつ(2)を使用してタブレットホルダ(1)のロックを解除します(図7)。

図7 タブレットホルダ キー

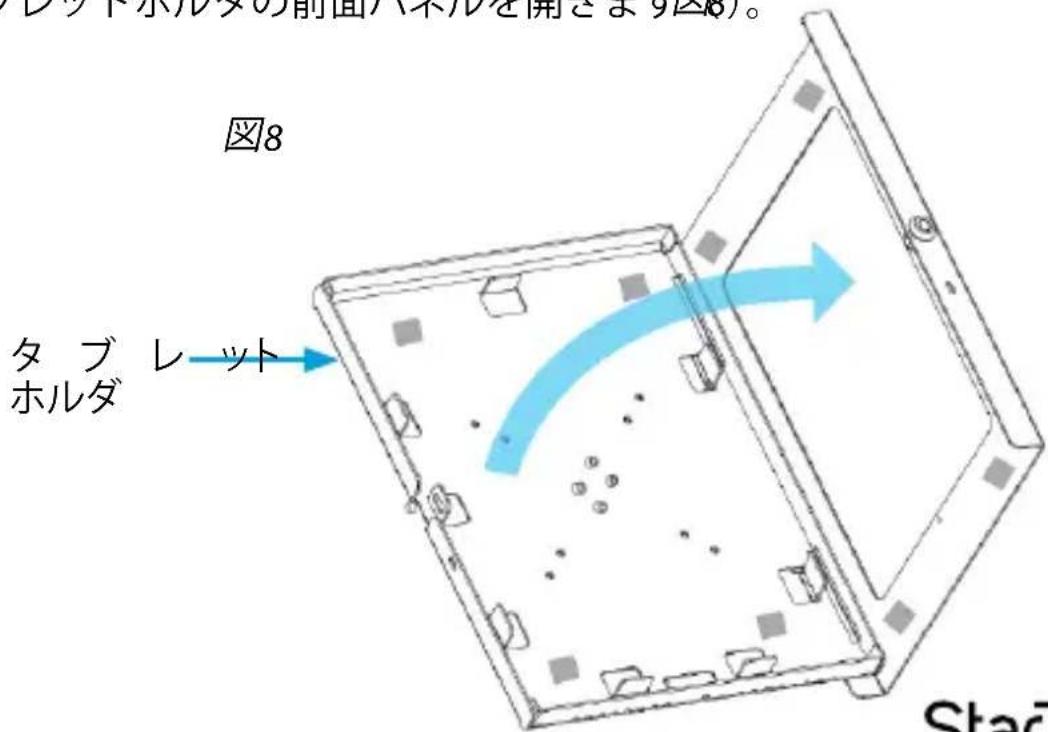

1. タブレットホルダの前面パネルを開きます図8)。

レットホルダの前面ハネルを開きます図8。 図8 タブ レット ホルダ Star

ユーザマニュアル

StarTech.com

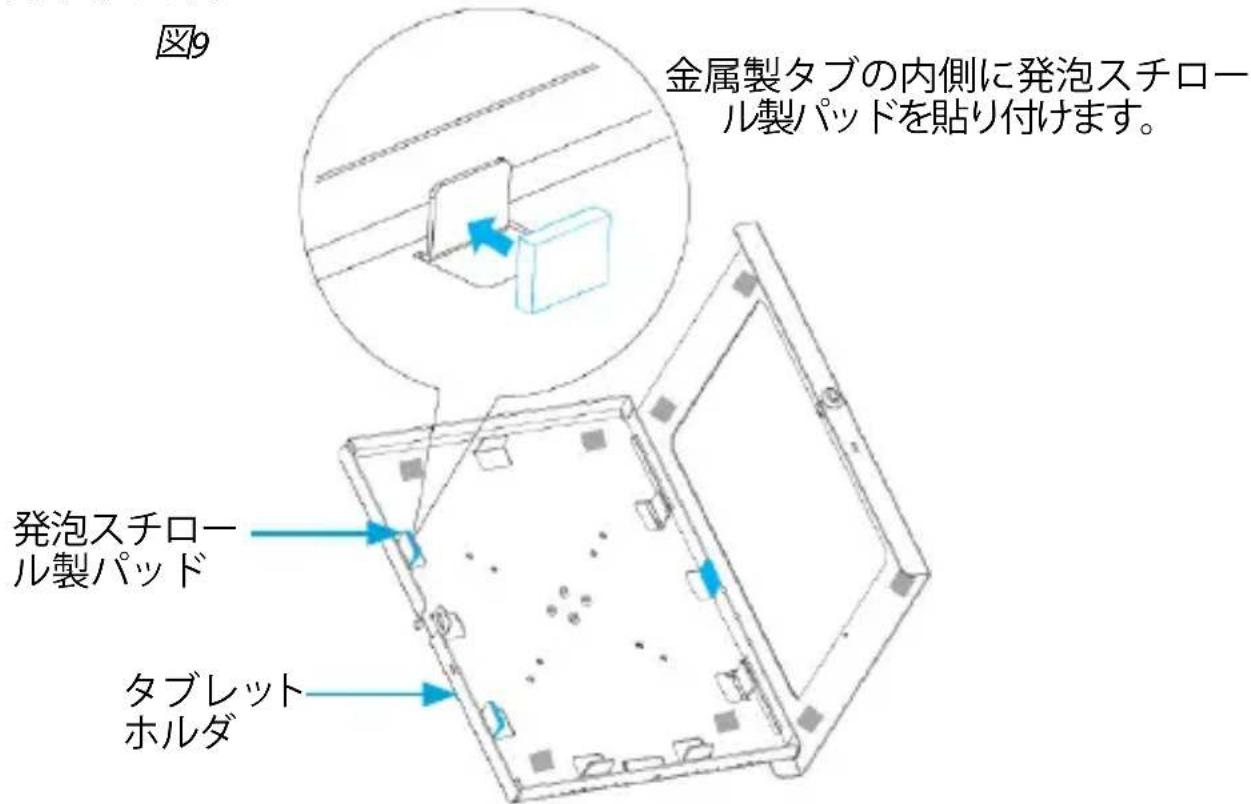

1. 3つの発泡スチロール製パッド(13)から裏当てを剥がします。
2. タブレットホルダ左側の金属製タブの内側に発泡スチロール製パッドを2つ貼り付けます。
3. タブレットホルダ右側の金属製タブの内側に発泡スチロール製パッドを1つ貼り付します(図9)。

図9 金属製タブの内側に発泡スチロール製パッドを貼り付けてます。 発泡スチロール製パッド タブレットホルダ

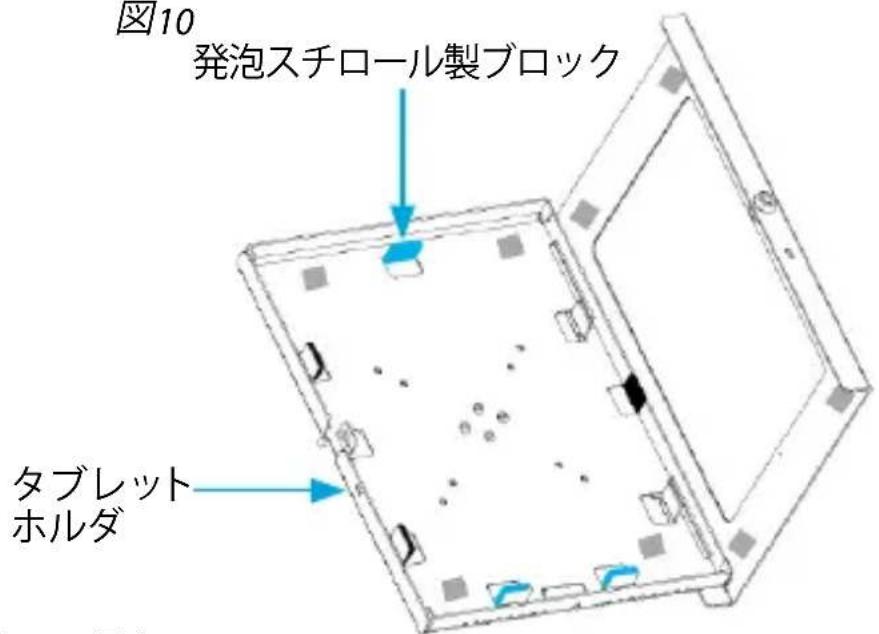

1. 3つの発泡スチロール製ブロック(14)から裏当てを剥がします。
2. タブレットホルダ上部の金属製タブの内側に発泡スチロール製ブロックを1つ貼り付けます。
3. タブレットホルダ下部の金属製タブの内側に発泡スチロール製ブロックを2つ貼り付します(図10)。

图10

図10 発泡スチロール製ブロック タブレット ホルダ

ユーザマニュアル

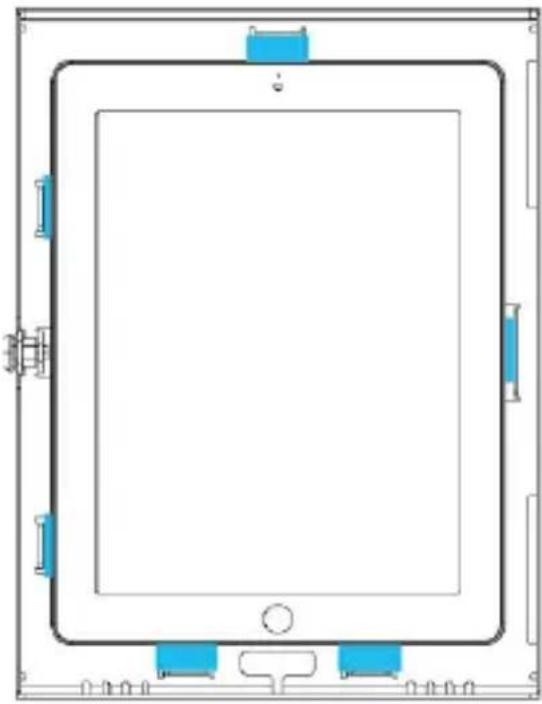

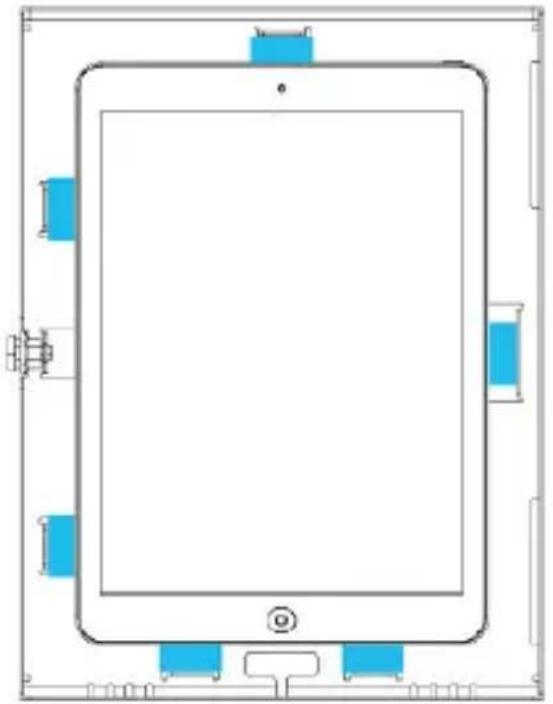

パッドとブロックを貼り付け終わったら、タブレットホルダは下図のような状態になりま

iPad AirまたはiPad Proをタブレットホルダで使用する場合は、発泡スチロール製ブロックを下図のように配置してください。

1. キーのひとつ(2)を使用してタブレットホルダ(1)をロックを解除します(図11)。

图11

タブレットホルダ キー

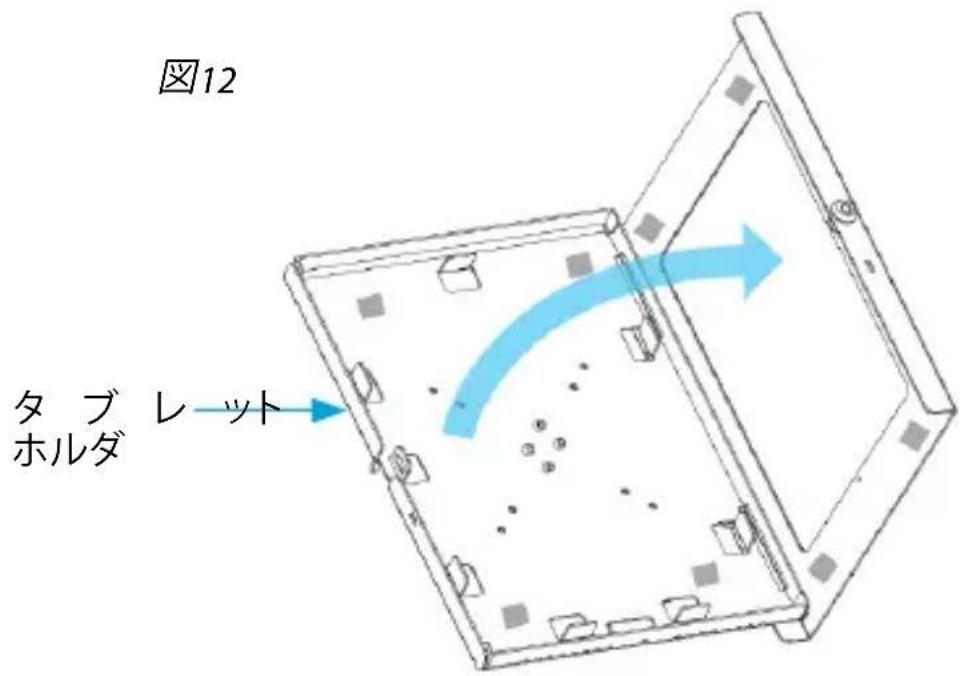

1. タブレットホルダの前面パネルを開きます図12)。

図12 タブレット ホルダ

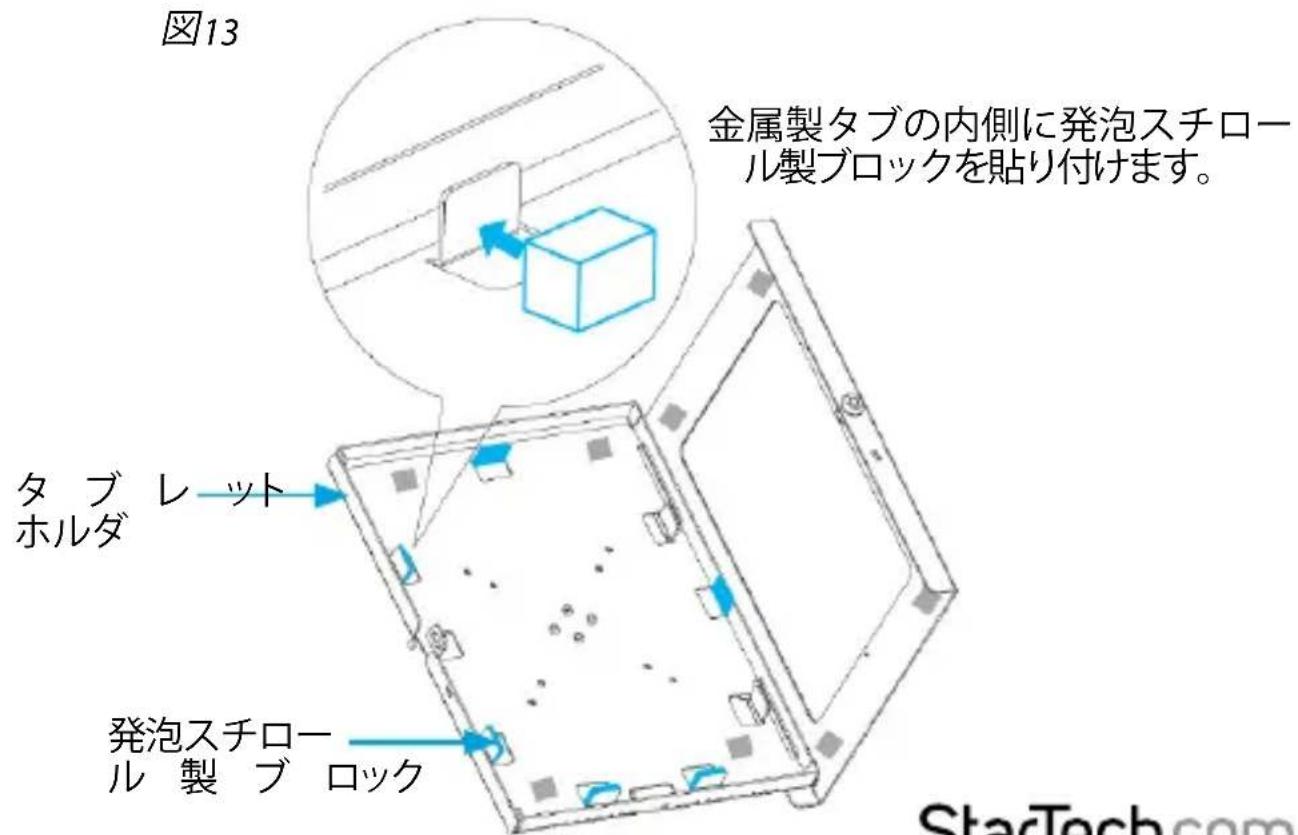

1. 6つの発泡スチロール製ブロック(14)から裏当てを剥がします。
2. タブレットホルダ左側の金属製タブの内側に発泡スチロール製ブロックを2つ貼り付けます。
3. タブレットホルダ右側の金属製タブの内側に発泡スチロール製ブロックを1つ貼り付けます。
4. タブレットホルダ上部の金属製タブの内側に発泡スチロール製ブロックを1つ貼り付けます。
5. タブレットホルダ下部の金属製タブの内側に発泡スチロール製ブロックを2つ貼り付けま (3)。

図13 金属製タブの内側に発泡スチロール製ブロックを貼り付けます。 タブ レット ホルダ 発泡スチロー ル 製 ブ ロック StarTech.com

ユーザマニュアル

パッドとブロックを貼り付け終わったら、タブレットホルダは下図のような状態になりま

タブレットホルダにタブレットを取り付ける

タブレットをタブレットホルダに挿入する際は、タブレットの表面に傷が付かないように慎重に取り扱ってください。

STNDTBLT1FSの最大耐荷重は0.9 kgです。

1. タブレットホルダ(1)がロックされている場合は、キーのひとつ(2)を使用してタブレットホルダのロックを解除し、前面パネルを開きます。

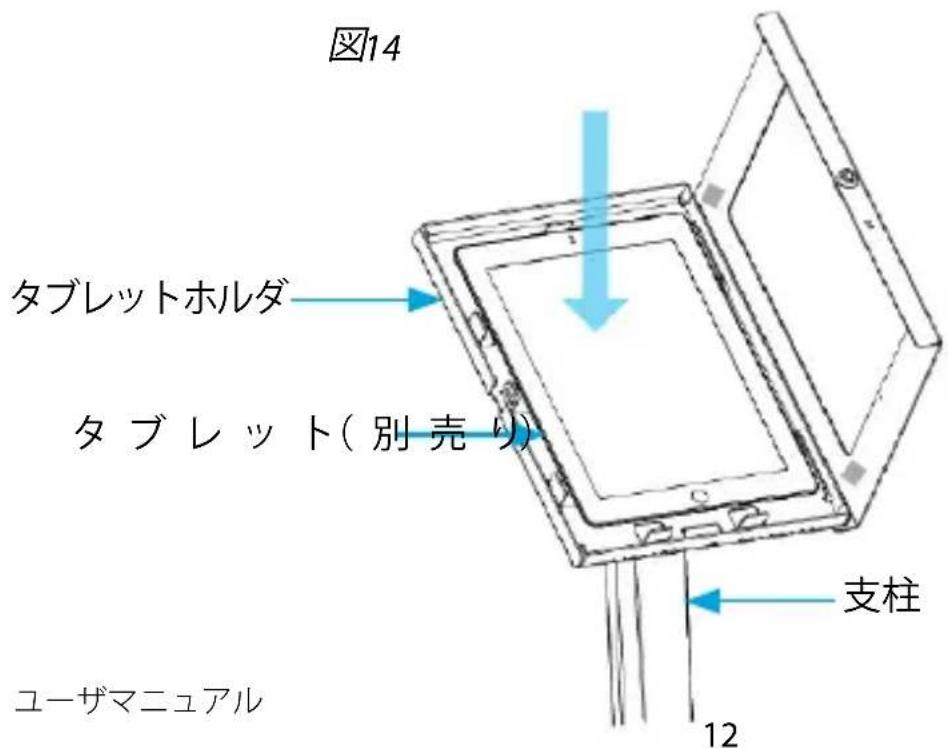

2. タブレットホルダにタブレットを慎重に取り付けま図14。

図14 タブレットホルダ タブレット(別売り) 12 支柱 ユーザマニュアル

1. USBケーブルをタブレットの充電ポートに接続します。
2. タブレットホルダの前面パネルを閉じます。

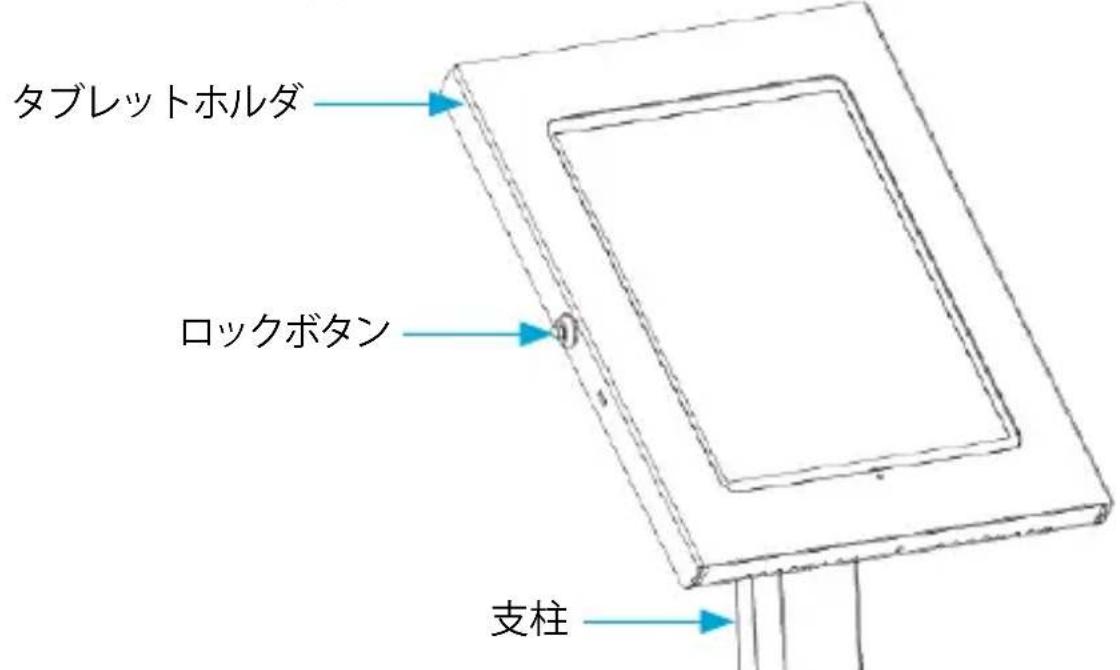

3. タブレットホ ルダをロックすには、タブレットホルダ 側面 のロックボタンを押します (図15)。

图15

タブレットホルダ ロックボタン 支柱

タブレットスタンドをフロアに取り付ける

STNDTBLT1FSはフロアに固定 することも、独立のタブレットスタンドとすることもできます。タブレットスタンドをフロアに取り付 けるには、以下の 手順を実 行してください。

1. 希望する場所にタブレットスタンドを配置します。

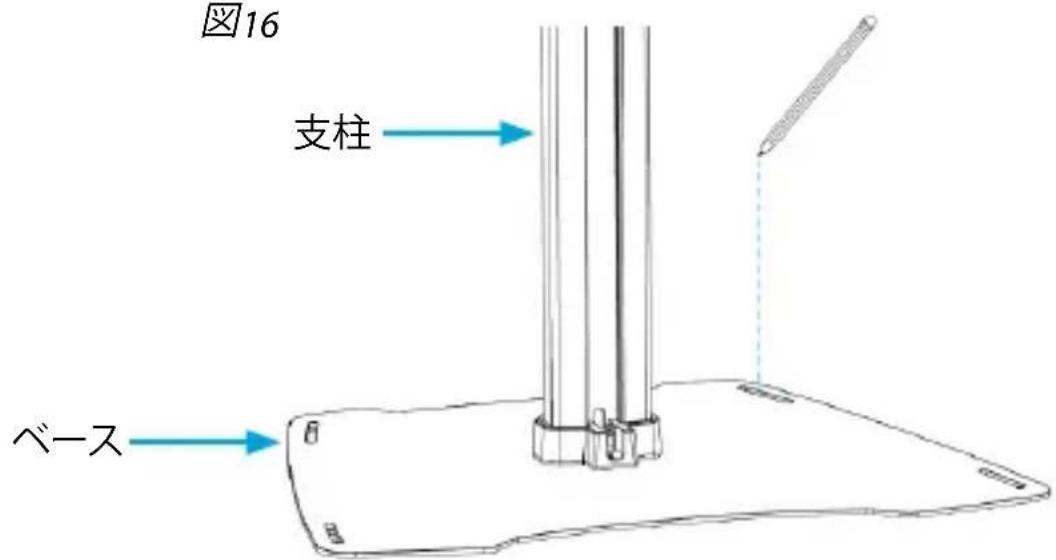

2. タブレットスタンドのベースをテンプレートとし、鉛筆でベースの4つの穴の位置をフロアにトレースします図16)。

图16

図16 支柱 ベース

1. 鉛筆で印を付けた場所にドリルで1/4インチ(約0.6 cm)の穴をあけます。
2. ドリルであけた穴に4つのアンカー(12)をハンマーで打ち込みます。
3. タブレットスタンドを、ベースの4つの穴がアンカーの上部に来る位置に配置します。

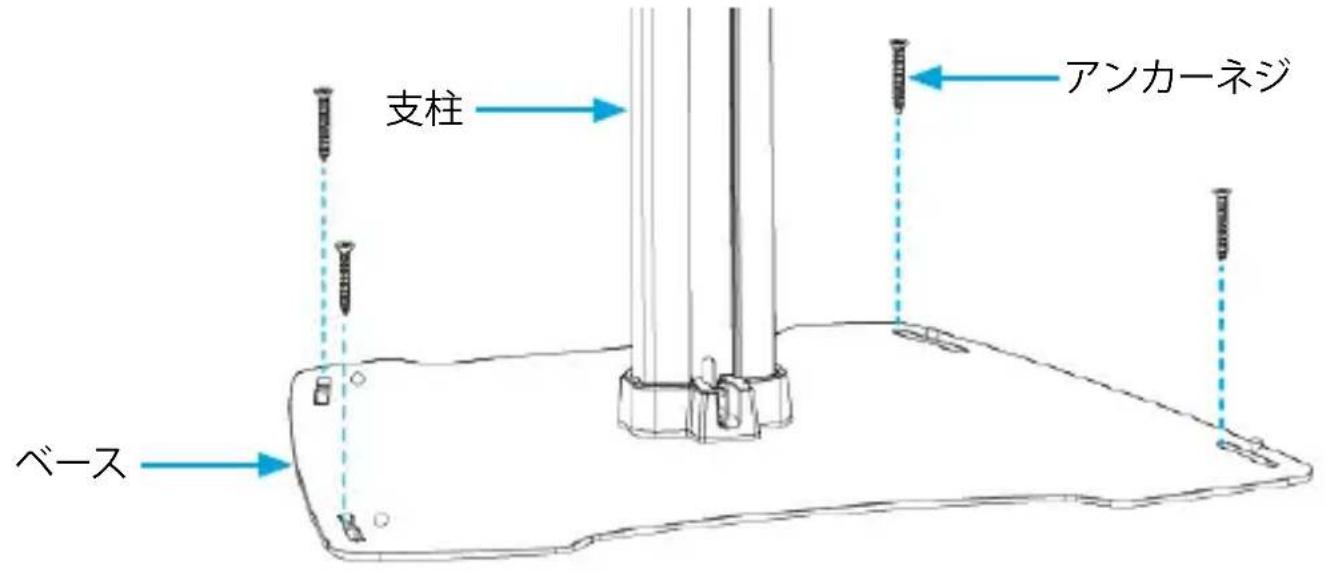

4. アンカーネジ(11)4本をベースの穴とアンカーに通します(図17)。
5. ネジを時計回りに回して締め付けます。

图17

支柱 アンカーネジ ベース

技術サポート

StarTech.comの永久無料技術サポートは、当社が業界屈指のソリューションを提供するという企業理念において不可欠な部分を構成しています。お使いの製品についてヘルプが必要な場合は、www.startech.com/supportまでアクセスしてください。当社では、お客様をサポートするためにオンライン工具、マニュアル、ダウンロード可能料をご用意しています。

ドライバやソフトウェアに関する最新情報はwww.startech.com/downloadsでご確認ください

保証に関する情報

本製品は2年間保証が付いています。

StarTech.comは、資材や製造工程での欠陥に起因する商品を、新品購入日から、記載されている期間保証します。この期間中、これら商品は修理のために返品されるか、当社の裁量にて相当品と交換いたします。保証で適用されるのは、部品代と人件費のみです。StarTech.comは商品の誤用、乱雑な取り扱い、改造、その他通常の摩耗や破損に起因する欠陥や損傷に対して保証いたしかねます。
