製品タイプ	壁掛け型エアコン（冷暖房兼用）
ブランド	ハイアール
モデル	JA-SP25E
冷房能力	2.5kW
暖房能力	2.8kW
電源	単相100V（50/60Hz）
消費電力（冷房）	約700W
消費電力（暖房）	約750W
外形寸法（室内機）	幅800×高さ280×奥行200mm
外形寸法（室外機）	幅730×高さ550×奥行280mm
質量（室内機）	約9kg
質量（室外機）	約25kg
冷媒	R32（ノンフロン）
フィルター	抗菌・防カビフィルター（着脱式）
主な機能	冷房、暖房、除湿、送風、タイマー（入/切）、ルーバー自動スイング
リモコン	付属（ワイヤレス）
お手入れ	フィルターは2週間に1度掃除機で吸い取り、必要に応じて水洗い
安全機能	漏電検知、過熱防止、自動再起動
オプション部品	リモコン、取付金具、排水ホース

よくある質問 - JA-SP25E HAIER

フィルターの掃除方法は？

本体の前面パネルを開けてフィルターを取り外し、掃除機でホコリを吸い取るか、水洗いして陰干ししてください。2週間に1度のお手入れが推奨されます。

冷房がまったく効かない場合の対処法は？

電源が入っているか確認し、リモコンの設定温度が室温より低いか確認してください。フィルターが目詰まりしていると能力が低下するため、掃除してみてください。それでも改善しない場合は、室外機の周囲に障害物がないか確認し、専門業者に点検を依頼してください。

タイマーの設定方法を教えてください。

リモコンのタイマーボタンを押すと「切タイマー」「入タイマー」が選択できます。時間はボタンで調整し、設定後は数秒で確定します。

室外機から水が漏れているのですが、故障ですか？

通常、冷房運転中は室外機からドレン水が出ますが、異常に多い場合や異臭がある場合は内部の排水経路が詰まっている可能性があります。フィルター掃除とドレンホースのチェックをしてください。

リモコンの電池交換方法を教えてください。

リモコン裏面のカバーをスライドして開け、単4形乾電池2本を交換します。極性（+/-）に注意してください。

運転中に異音がする原因は何ですか？

フィルターの取り付け不良や内部ファンへの異物混入が原因の可能性があります。まずはフィルターを確認し、取り付けが正しいか確かめてください。また、壁面の共振音の場合は設置場所の調整が必要です。

省エネ運転のコツを教えてください。

設定温度を冷房時は28℃、暖房時は20℃にすること、こまめなフィルター掃除、不要な部屋の運転を避けることで消費電力を抑えられます。また、タイマー機能で過剰運転を防ぎましょう。

冷媒（R32）の補充は必要ですか？

通常、冷媒は密閉回路のため補充は不要です。能力低下やガス漏れが疑われる場合は、専門の業者による点検と補充が必要です。絶対に自分では行わないでください。

故障コードが表示されたらどうすればいいですか？

リモコンに表示されるエラーコードを確認し、取扱説明書の故障コード表を参照してください。重大な故障の場合は運転を中止し、電源プラグを抜いてからハイエールのサービスセンターに連絡してください。

取付工事は自分でできますか？

エアコンの取付工事は専門の資格と技術が必要です。冷媒の扱いや電気工事が伴うため、必ずハイエール認定の取り付け業者に依頼してください。

使用説明書 JA-SP25E HAIER

■ 延長用冷風ダクト（別売品） 品巻 JA-ESP25A 希望小売価格 1本 21,000円(税

延長用冷風ダクト（内径φ118mm × 長さ約3m）を用意しています。

作業場所の近くに本様を設置できないときなどにご利用ください。

- 延長用冷風ダクトを以下の手順で調節ください。

・ダクトを約3 mにしたい…… 手順1

・ダクトを0.5m一約3mにしたい……手順2

・冷風ダクト、延長用冷風ダクトの切断方法 手順3

手順1 延長用冷風ダクトに付け換え

①冷風ダクトを左に回して取り外します

②延長用冷風ダクトのダクトキャップの凸部と冷風ダクト用エルボの門部を合わせ、延長用冷風ダクトを右側に止まるまで回して取り付けます。

手順2 冷風ダクトを切断して延長用冷風ダクトを接続

①標準で付属している冷風ダクトを切断します (切断方法は手順3へ)

②延長用冷風ダクトを延長する長さに合わせて切断します (切断方法は手順3へ)

③延長用冷風ダクトの切断側先端口径を右に回して法げます。その後延長用冷風ダクトを冷風ダクトにかぶせ、延長用冷風ダクトの切断側先端口径を左に回して取ります。

※延長用冷風ダクトは冷風ダクトに50m 以上かぶせてください。

④かぶせた切断部分を、相（50 mm 程度）の広いテープ等（別売）でシールドしてください。

手順3 冷風ダクト・延長用冷風ダクトの切断方法

①切ろうとするダクト部分をマイナスドライバーのように先端が鋭利なものでこじります。

②ダクトの溝を外し、はさみかニッパーで切断します。

《延長用冷風ダクトを固定》

延長用冷風ダクトは、ワイヤーなどで人井から吊るすか、壁面にしっかりと固定してください。

《吹き出し口の口径の変化》

冷風ダクト・延長冷風ダクトを右にねじると

・口径が小さくなり、風速が上がります。

・ダクトが長くなります

冷風ダクト・延長冷風ダクトを左にねじると

・口径が広くなり、風速が下がります。

・ダクトが短くなります。

ハイアールジャパンセールス株式会社 7542-1012 大阪市中央区谷町9丁目1番22号 NK谷町ビル7F

09.12

取扱説明書 ハイアールスポットエアコン (家庭用) 品番 JA-SP25E

保証書別添

• このたびはお買上げいただきまことにありがとうございます。
• ご使用になる前に必ずこの取扱説明書をよくお読みいただき正しくご使用ください。
• お読みになった後は「保証書とともに大切に保管していただき取扱いが不明な場合や不具合が生じたときにお役立てください。

この製品は日本国内用に設計されていますので、日本国外では使用できません。

FOR USE IN JAPAN ONLY.

安全上のご注意

※ご使用になる前にこの「安全上のご注意」をよくお読みのうえ正しくお使いください。※お読みになった後は次にお使いになる場合にすぐ見られるところへ大切に保管してください。

表示について表示について

ここに表示している「安全上のご注意」は、あなたや他の人への危害や損害を未然に防止するためのものです。

『警告』『注意』の2つに大別してお知らせしています。いずれも安全に関する重要な内容ですので、必ず守ってください。

取り扱いを誤ると死亡または重傷などを負う可能性が想定される内容を表示。

取り扱いを誤ると傷害を負う可能性または物的損害のみが発生すると想定される内容を表示。

■表示の例

お守りいただく内容の種類を、絵記号で区分し説明しています。下記はその一例です。

△記号は「警告や注意を促す」内容のものです。図の中や近くに具体的な注意内容(左図の場合は感電注意)を示します。

◎記号はしてはいけない「禁止」内容のものです。図の中や近くに具体的な禁止内容(左図の場合は分解禁止)を示します。

● 記号は必ず実行していただく「強制」内容のものです。図の中や近くに具体的な指示内容(左図の場合は電源プラグをコンセントから抜く)を示します。

警告

改造は絶対しない。また修理技術者以外の人が分解したり修理しない

- 火災・感電・ケガの原因となります。修理はお買い上げの販売店または、メーカー指定のお客様修理ご相談窓口にご相談ください。

水のかかる場所では使用しない

- 浴軍など水のかかる場所では使用しないでください。電気絶縁が悪くなり、ショート・感電・火災のおそれがあります。

上に水など液体の入った容器を置かない

- こぼれた水などで電気絶縁が悪くなり、感電・湯電火災のおそれがあります。

本体各部に水をかけない

電気絶録が悪くなり、ショート・感電・火災のおそれがあります。

警告

引火性のあるもの、爆発のおそれのあるもの(灯油・ガソリン・ベンジン・シンナーなど)の近くでは使用しない

- 爆発・火災の原因になります。

定格15A以上のコンセントを単独で使用する

- 他の器具と併用した場合分岐コンセント部が異常発熱して発火することがあります。

交流1 010V以外では、使用しない

- 火災の原因になります。

電源コードは束ねたり、引っ張ったり、重いものを載せたり、加熱したり、加工したりしない

- 電源コードが破損し、感電・ショート・火災の原因になります。

電源コードやプラグが傷んだり、コンセントの差し込みがゆるいときは使用しない

- 傷んだまま使用すると、 感電・ショート・火災の 原因になります。

お手入れの際は、必ず電源プラグをコンセントから抜く。また濡れた手で抜き差ししない

- 感電やケガをするおそれがあります。

プラグを抜く

心れ手禁止

電源プラグの刃及び刃の取付面にホコリが付着している場合はよく拭く

- 火災の原因になります。

ホコリを覆り除く

電源プラグを本体で押し付けない電源プラグ

- 傷つき、遅熱発火のおそれがあります。

アースを確実におこなうアースを確実に係る

- 故障や漏電のときに感電するおそれがあります。アースの取り付けはお買い上げの販売店にご相談ください。

火気を近付けない

- 火気を近付けたり、火のついたロウソク・たばこ・紋取り錦香・熱いやカンなどを置かないでください。火災や変形の原因になります。

異常時(こげ・臭い等)は、運転を中止して電源プラグを抜き、お買い上げの販売店または、お客様相談窓口にご相談ください

- 异常のまま運転を続けると、故障・感電・火災の原因になります。

注意

排熱口には指や手を入れない

- ケガをする原因になります。

移動する時は、必ず取っ手を持って移動する

- 底などに手を入れるとネジなどの突起物があり、ケガをする原因になります。

指定場所を持つ

アルミニウム・亜鉛・マグネシウム・チタンなど爆発性粉塵、ガス蒸気などの近くでは使用しない

- 爆発・火災の原因になります。

運転可能条件の範囲で使用する

- 感電・火災・故障の原因になります。 必ず、気温25℃/湿度50%一気温4/湿度40%の範囲でご使用ください。

冷風を長時間体に当てない

- 体調悪化・健康障害の原因になります。

禁止

船舶・車両などの空調用としては使用しない

■ 水漏れ・通電の原因になります。

運転時はキャスターのストッパーを掛け、本体が動かないように固定する

- 木体が動き、ケガや事故の原因になります。

電源プラグを抜くときは、コードを持たずにプラグを持って抜く

- コードを引っ張ると コードが破損し、 感電・ショート・ 火災の原因になります。

長期間ご使用にならない場合は、安全のため電源プラグをコンセントより抜く

- ホコリがたまって発熱・発火の原因になることがあります。

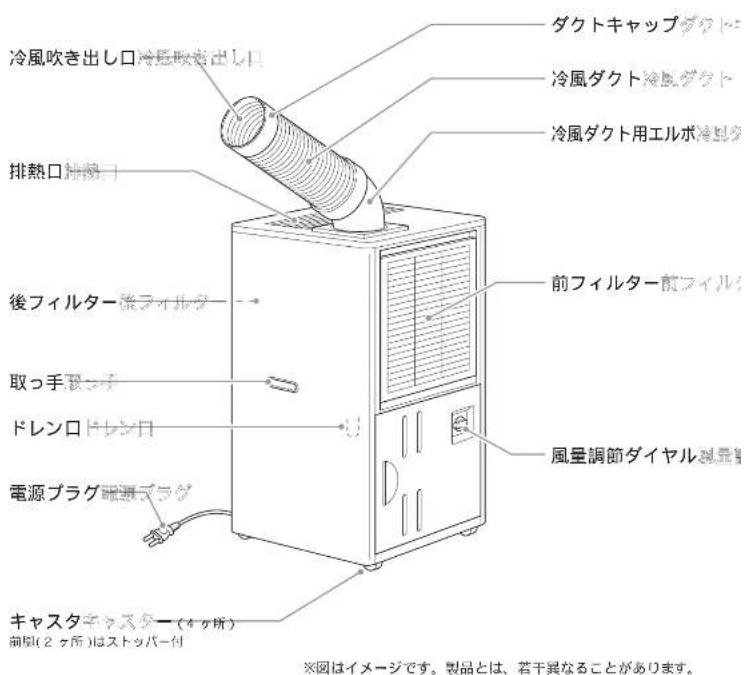

各部のなまえ

冷風吹き出し口冷風吹き出し口 排熱口神観 後フィルター後フィルター 取っ手殻 ドレン口ドレン口 電源プラグ軽車プラグ キャスタキャスター（4ヶ所） 前風調節ダイヤル処元器 前風ダクト用エルボ冷製タ 冷風ダクト冷風ダクト ダクトキャップダクト ※図はイメージです。製品とは、若干異なることがあります。

■ 廃棄について

本製品はフロンガスが使用されており、フロン回収破壊法における第一種特定製品として扱われます。

廃棄するときは下記にご注意ください。

※本製品は、特定家庭用機器再商品化法（家電リサイクル法）の適用製品ではありません。廃棄する場合は、専門の回収業者に委託し適切に処理してください。廃棄についてご不明な点は、各地方自治体の窓口にご相談ください。

付属品付国品

ドレン用ポリタンク(20DL)

ドレンホース(23mm)

使いかた

設置場所について

- 周囲にすき間をあける

図のように前フィルター・後フィルター・冷風 ダクト・冷風吹き出し口から30～40cm して設置してください

以上雄

3.025m m以上 4.06cm m以上 3.08cm m以上

冷風ダクトの取り付け

1 冷風ダクト用エルボを取り付ける

- 冷風ダクト用エルボを「カチン」と言がするまで確実に押し込んでください

2 冷風ダクトを取り付ける

- 冷風ダクト用エルボの凹部と冷風ダクトの凸部を合わせて右側に止まるまで回すと取り付けられます。

凸部 凹部 力チム

ご注意：注意

- 度装着した冷風ダクト用エルボは取り外しできません。

- 冷風ダクトの吹き出し口をふさいだり物を入れたりしないでください

電源とアースについて

※電源回路は必ずエアコン専用としてください。

- 電源は、直接コンセントからとってください。

※電力は直接取るのが望ましいのですが、やむを得ず延長コードをご使用になる場合は、表に従ってご使用ください。 延長コードが細かったり、長すぎたりすると電圧降下により冷風が出ないことや運転しない場合があります。

延長コードの長さ	100V
8m以内	2.2mm
14m以内	3.5mm
22m以内	5.5mm

次のところにはアース線を接続しないでください。

• ガス管……爆発や引火の危険性があります。
• 水道着……プラスチックの部分があり、アース効果がありません。
• 選雷針・電話のアース線 ……落雷のときに大電流が流れ危険です。

※電気工事、アース工事には資格が必要です。 詳しくは、お買上げの販売店にご相談ください。

警告

取り付け場所によっては、感電事故を防ぐため、アース工事や漏電遮断機の取り付けが必要です。 - 故験や避難のとき、感電するおそれがあります。

操作方法操作方法

■運転と風量調節運転と風量新節

風量調節ダイヤルをお好みの位置に回し運転を開始してください

ご注意

風量調節ダイヤルを「切」にした後はすぐに遡転を再開しないでください。また「強冷（弱冷）」から「強風（弱風）」にした後も、すぐに「強冷（弱冷）」に戻さないでください。必ず3分以上行ってから動作を行ってください。保護機能が働き、冷えない場合があります。

風量調節ダイヤル

■ 風向き調節風向き調節

冷風ダクトは、お好みの方向に動かせますので調節して ご使用ください

除湿した水はドレン用ポリタンクにたまります。定期的に水を捨ててください

また、付属のドレンホースを使ってタンクを使わずに直接排水も出来ます。付属のドレンホースをドレン口に差し込んでご使用ください。

ご注意。注意

• 水を捨てた後は必ずドレン用ポリタンクをセットしてからご使用ください
• ドレン用ポリタンクの水は満水になるとあふれ出します。早めに捨ててください
• 本機を移動させる場合は、必ずドレン用ポリタンクの水を捨ててから移動させてください

ドレンホース ドレン口 レン口

お手入れ

警告
改造は絶対しない改善に発揮しないまた、修理技術者以外の人が分解したり修理しない・火災・昼電・ケガの原因となります。修理はお買い上げの誘究または、メーカー指定のお客様保護広告該窓口にご相談ください。[IMAGE]	お手入れの際は、必ず電源プラグをコンセントから抜くまた、ぬれた手で抜き差ししないです。・昼電やケガをするおそれがあります。 プラグを改く 此れ手繰止
	本体各部に水をかけない・電気破壊が更くなり、ショート・昼電・火災のおそれがあります。

注意
電源プラグを抜くときは、コードを持たずにプラグを持時お手入れに搭発性のあるものは便わないと手入れは搭発性って抜くって抜く●コードを引っ残ると、コードが取扱し、振電・ショート・火災の原因になります[IMAGE]プラグを持つ	●振発性のあるもの(シンナーベンジン・ガソリンなど)を使用すると、変形や割れが発生することがあります[3702]禁止
	持熱口には指や手を入れない持熱口に対する手を入れてい●ケガをする原因になります[T057]

本体

よく絞ったやわらかい布で拭く

- 汚れのひどい場合は、滞めた中性洗剤で拭き取ってください。中性洗剤を使用した後はよく水抜きをし、さらに乾いた布で拭いてください。

直接水をかけて掃除することは、絶対にしないでください。

- 電気絶縁が悪くなり、ショート・感電・火災のおそれがあります。

ご注意

化学ぞうきんをご使用の場合は、その注意書に従ってください。

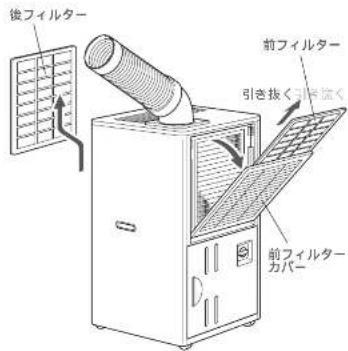

前フィルター/後フィルター

外して掃除機などでホコリを取り除く

- 汚れのひどい場合は、水洗いしてください

- フィルターのお掃除はこまめに行ってください。フィルターが汚れていると本体内部が結露し、故障の原因になります。

別売部品

前フィルター

希望小壳価格

1個 1,575円

税达

後フィルター

希望小壳価格

1個 1,575円

税达

ご購入は、お買上げの販売店、または別途「お客様修理ご相談窓口」記載の各修理相談窓口へお問い合わせください。

ご注意

フィルターの取り外しおよび取り付け時は、熱交換器のアルミフィンをつぶさないようご注意ください。

アルミフィンがつぶれると熱交換がうまく行えず、冷風が出なくなったり、故障の原因になります。

アルミフィンが汚れた場合やつぶしてしまった場合は、東ブラシなどでアルミフィンに沿って上下に動かし、清掃・修復をしてください。

アルミフィンのつぶれがひどい場合は、お買い上げの販売店または、お客様修理ご相談窓口にご相談ください。

後フィルター 前フィルター 引き抜く引き抜く 前フィルターカバー

アル

ドレン用ポリタンクドレン用ホ

定期的に水を捨てる定際的に水を結てる

- ドレン用ポリタンクの水は清水になるとあふれ出します。早めに捨ててください

■電源プラグ・コードの安全点検

- 電源コードに巣裂や、すり傷がありませんか？

- 電源プラグがコンセントに根本まで確実に差し込まれていますか？

- 電源プラグに異常な発熱はありませんか？

- 環源プラグの刃及び刃の取付け面にホコリが付着していませんか？

■点検と保管

• ネジ等のゆるみがないか確認し、ゆるみがある場合は締めなおしてください。
• 本境はお子様の手の届かないところに保管し、湿度の高いところ、風雨にさらされるところ、直射日光の当たるところは避けてください
• ドレン用ポリタンク内の水を捨て、よく乾燥させてから保管してください。
• 本体を横にして保管しないでください。

故障かなと思ったら

以下の点をお調べになり、それでも具合の悪いときは、お買上げの販売店にご相談してください。

こんなとき	おたしかめください
運転しない	電源プラグが外れていませんか?停電ではありませんか?ブレーカーが切れていませんか?
冷えない	フィルター・冷風吹き出し口・排熱口がふさがれていませんか?フィルターが汚れていませんか?周囲の混房が45°Cを超えていませんか?一本昼は25°C~45°Cの範囲でご使用ください。保護機能作動中ではありませんか?3分以上待ってから運転してください。
水が漏れる	ドレンホースが結まっていませんか?ドレン用ポリタンクは正しくセットされていますか?ドレン用ポリタンクが渋水ではありませんか?フィルターが汚れていませんか?

仕様

種類	スポットエアコン
電源	100V 50/560Hz共用
定格冷房能力	2.2/22.52/kW 5 kw
定格消費電力	強冷850/10000(W 50 弱冷800/980強風105/140/W 45 弱風85/1205/1
除湿量	1.8/2.0/23/h×10-13-m m
風量	360/3420/m 0 m
圧縮機	全閉型ロータリー・保護装置オーバロードリレー
除湿水の処理方法	ドレン用ポリタンク(20 L)または底面へ排水
送風機モーター保護装置	130°Cサーマルプロテクター
外形寸法	幅39.0mm×奥行き45.0mm×高さ88.0mm
質量	38.0kg×g
コードの長さ	1.9m* .0m

- 冷房能力等の数値は、室温35度相対湿度60%の条件で運転したときの値です。

- 製品の外観および仕様は、改良のため予告なく変更することがありますが、ご了承ください。

- この製品は日本国内用に設計されていますので、日本国外では使用できません。FOR USE IN JAPAN ON

アフターサービスについて

保証書（別添付）

お買い上げ日・販売店名などの記入を必ず確かめ、お買い上げの販売店からお受け取りいただき、内容をよくお読みのあと、大切に保存してください

保証期間

お買い上げ日から本体1 年間

（ただし、フィルターは消耗量ですので、保証期間内でも有料とさせていただきます。）

修理を依頼されるとき

9 ページの表に従ってご確認してください。それでも異常がある場合は、ご使用を中止し、必ず電源プラグを抜いてから、お買い上げの販売店へご道路ください。なお、製品修理以外の責任はご客救ください。

保証期間中は

保証書の規定に従って、出張修理をさせていただきます。

保証期間を過ぎているときは

修理すれば使用できる製品については、ご希望により有料で修理させていただきます。ただし、スポットエアコンの補修用性能部品の最低保有期間は、製造打ち切り後9年です（注：補修用性能部品とは、その製品の機能を維持するために必要な部品です。）

修理料金の仕組み

修理料金は、技術料・部品代・出張料などで構成されています。

技術料	診断・故障個所の修理および部品交換・調整・修理完了時の点検などの作業にかかる費用です。
部品代	修理に使用した部品および補助材料代です。
出張料	お客様のご依頼により、製品のある場所へ技術者を派遣する場合の費用です。

修理のご相談は..

転居や贈答品などでお困りの場合は...

修理相談窓口へ

TEL:[phone]

受付時間 月曜日一金曜日 9:00-18:30 土曜・日曜・祝日 9:00-17:30

【沖縄地区の受付時間】

月曜日一土曜日（日曜、祝日および当社休日を除く） 9:00-12:00 13:00-17:30

※当社は、国内のサービス会社と業務振興しております。

よって、当社製品の修理はサービス会社の全国サービス窓口にて行います。お電話をおかけの際は、票号をよくお確かめください。

その他のお問い合わせは...

ハイアールジャパンセールス株式会社の お客様相談窓口へ

TEL:[phone]八口一八色アール) FAX:[phone]

月曜日一金曜日（祝日・休日は除く） 午前9時～午後5時

愛悟点検	★長年ご使用の『スポットエアコン』の点検を!
	このような症状はありませんか?	このような症状の時は、使用を中止し、故障や事故の防止のため必ず販売店に点検をご相談ください。
