Tipo di prodotto	Sistema di sonorizzazione attivo
Modello	Tiger 15A
Marca	Karma
Potenza (RMS)	400 W
Dimensioni (L x A x P)	440 x 700 x 380 mm
Peso	18,5 kg
Alimentazione	220-240 V CA, 50/60 Hz
Altoparlante	Woofer 15" e driver a compressione
Amplificatore integrato	Classe D
Mixer integrato	2 canali: microfono/linea con controlli separati
Ingressi	2x combo XLR/jack, 1x RCA stereo, 1x Bluetooth
Uscite	1x XLR Link, 1x linea bilanciata
Risposta in frequenza	50 Hz - 20 kHz
Funzioni principali	Riproduzione audio, amplificazione, mixing, streaming Bluetooth, supporto per treppiede
Entretien et nettoyaggio	Pulire con panno asciutto; evitare solventi; proteggere da polvere e umidità
Consigli di sicurezza	Non esporre a pioggia; scollegare prima di pulire; non aprire l'involucro
Pezzi di ricambio e riparabilità	Rivolgersi a centri assistenza autorizzati Karma per ricambi originali
Informazioni generali	Ideale per eventi, conferenze, musica dal vivo; manuale utente disponibile in PDF
Garanzia	2 anni (salvo diversa indicazione)

Domande frequenti - Tiger 15A Karma

Come collegare un microfono al Karma Tiger 15A?

Utilizzare un ingresso combo XLR/jack sul pannello posteriore. Regolare il volume del canale corrispondente.

Posso collegare lo smartphone tramite Bluetooth?

Sì, attivare il Bluetooth sul telefono e selezionare 'Karma Tiger 15A' dalla lista dei dispositivi.

Quale cavo usare per collegare un lettore CD?

Utilizzare un cavo RCA stereo dall'uscita del lettore all'ingresso RCA del sistema.

Come posso montare il Tiger 15A su un treppiede?

Inserire il foro sotto la cassa nel supporto del treppiede e fissare con la vite di blocco.

Cosa fare se non c'è audio?

Controllare che alimentazione e cavi siano collegati, che il volume non sia a zero e che la sorgente sia accesa.

È possibile collegare due casse in serie?

Sì, utilizzare l'uscita XLR Link per collegare una seconda cassa amplificata.

Come pulire la cassa?

Usare un panno morbido e asciutto. Non usare prodotti chimici o acqua.

Il Tiger 15A ha un equalizzatore?

È dotato di controlli tono basso e alto per regolare il suono.

Quale potenza assorbe dalla rete?

Consuma fino a 400 W a piena potenza, con alimentazione 220-240 V AC.

Dove trovo il manuale utente?

Scaricare il PDF gratuito dal sito notice-facile.com o dal portale Karma.

MANUALE UTENTE Tiger 15A Karma

Manuale di istruzioni Instruction manual

Grazie per aver scelto il marchio KARMA

Il prodotto KARMA da Lei acquistato è frutto di un'accurata progettazione da parte di ingegneri specializzati. Per la sua fabbricazione sono stati impiegati materiali di ottima qualità per garantirne il funzionamento nel tempo. Il prodotto è realizzato in conformità alle severe normative imposte dall'Unione Europea, garanzia di affidabilità e sicurezza. Vi consigliamo di leggere attentamente questo manuale prima di iniziare ad utilizzare l'apparecchio, al fine di sfruttarne appieno le potenzialità. Augurandoci che rimarrete soddisfatti del vostro acquisto, Vi ringraziamo nuovamente per la fiducia riposta nel nostro marchio e vi invitamo a visitare il nostro sito internet

www.karmaitaliana.it

dove troverete l'intera gamma dei prodotti KARMA, insieme ad informazioni ed aggiornamenti utili.

Spedizioni e reclami

Al momento dell'acquisto o della ricezione del prodotto aprite la scatola e controllate attentamente il contenuto per accertarvi che tutte le parti siano presenti e in buone condizioni. Segnalate immediatamente al venditore eventuali danni da trasporto subiti dall'apparecchio.

In caso di invio in assistenza è importante che il prodotto sia completo dell'imballo originale: vi suggeriamo quindi di conservarlo, assieme allo scontrino o fattura d'acquisto.

Precauzionied avvertenze

• Conservate il manuale per future consultazioni e allegatelo se cedete l'apparecchio ad altri.
• Il dispositivo funziona con pericolosa tensione di rete 230V. Non aprite o cercate di intervenire al suo interno e seguite attentamente le istruzioni riportate su questo manuale. In caso di uso improprio esiste il pericolo di una scarica elettrica.
• Assicuratevi sempre di collegare l'apparecchio con il voltaggio adeguato.

• Evitate di utilizzare l'unità:

• in luoghi con temperatura superiore ai 35°C

• in luoghi soggetti a vibrazione e/o possibili urti
• in luoghi esposti alla pioggia o con troppa umidità

- In caso di problemi di funzionamento interrompete l'uso immediatamente. Non tentate di riparare l'apparecchio per conto vostro, ma rivolgetevi all'assistenza autorizzata. Riparazioni effettuate da personale non competente potrebbero creare gravi danni sia all'apparecchio che alle persone.

• Disconnettere l'unità dall'alimentazione quando non è in uso o si rende necessaria un'ispezione del fusibile.
• Lasciate raffreddare il prodotto prima di effettuare pulizia o manutenzione
• Non accendere e spegnere il prodotto a brevi intervalli, potrebbe ridurre la durata del dispositivo
• Non staccate il cavo di alimentazione tirandolo dal filo.
• Controllate periodicamente che il cavo di alimentazione non sia rovinato.

• La scocca di questa cassa è realizzata con un polimero ad alto impatto su stampo ad iniezione.E' al tempo stesso leggera e resistente. Facile da trasportare grazie all'apposita maniglia.
• La qualità del woofer la rende particolarmente potente e garantisce bassa distorsione e alta sensibilità, grazie al cono in alluminio.

- Il driver con diaframma in titanio e la membrana estremamente leggera, consente di raggiungere una frequenza di 20.000 Hz.

- Il crossover adotta un condensatore in polipropilene di alta qualità, ignifugo e a bassa induttanza. Il circuito è dotato di un sistema di limitazione per ridurre il rischio di danneggiare il driver.

- Il diffusore attivo è dotato di un nuovo processore A.A.S.S. (Automatic amplitude servo system) che assicura protezione totale dei trasduttori e miglioramento della performance acustica.

PASSIVE SPEAKER

TIGER 8/ TIGER 10 /

TIGER 12 / TIGER 15

ACTIVE SPEAKER

TIGER 8A/ TIGER 10A /

TIGER 12A / TIGER 15A

Features

Per ricevere il segnale dall'amplificatore si usa un connettore speakon. Potete utilizzare questo ingresso per collegare un box attivo della stessa serie.

CONNECTIONS

For 8"/10"/12"/15" passive speakers

Audio input

E' possibile inviare il segnale in uscita a un'altra cassa passiva, che può essere collegata qui usando un connettore speakon.

Audio output

Collega facilmente la cassa attiva alla cassa passiva tramite cavo Speakon Connect easily the active speaker to the passive one through a Speakon cable

Utilizzate il tastierino di navigazione e il display per gestire le principali funzioni del prodotto. A pagina 11 troverete le informazioni relative al modulo MP3

2. REGOLATORE VOLUME MP3

Utilizzatelo per regolare il volume del modulo MP3 dove collegate i vostri dispositivi (solo per TIGER 12A e 15A)

3. REGOLATORE VOLUME MIC

Utilizzatelo per regolare il volume del microfono collegato all'ingresso 15.

4. EQUALIZZATORE 5 BANDE

Equalizzatore grafico per regolare il volume a piacimento (solo per TIGER 12A e 15A)

5. LINE VOL

Utilizzatelo per regolare il volume delle sorgenti audio collegate ai connettori di ingresso 14

E' il regolatore di volume generale dell'intera miscelazione

E' il regolatore dei toni alti (solo per TIGER 8A e 10A)

8. REGOLATORE BASS

E' il regolatore dei toni bassi (solo per TIGER 8A e 10A)

9. SPEAKER OUT 8Ω

(solo per TIGER 10A, 12A e 15A)

Utilizzate questa presa per il collegamento di una sola cassa passiva supplementare (serie Tiger passiva)

Collegate il cavo di alimentazione che trovate nella confezione

11. TASTO DI ACCENSIONE

Utilizzatelo per accendere il prodotto

ACTIVE SPEAKER

TIGER 8A - TIGER 10A TIGER 12A - TIGER 15A

1. MP3 MODULE

Utilizzatelo per selezionare il corretto voltaggio di ingresso (solo per TIGER 12A e 15A)

13. LINE OUT

Vi permetterà di collegare dispositivi di amplificazione. Il segnale proveniente da questa presa è di tipo pre-amplificato. (connettore XLR per TIGER 12A e 15A; presa jack 6,3mm mono per TIGER 10A)

14. LINE IN

Tramite queste prese potrete collegare dispositivi di linea esterni (Lettori CD, PC...) (RCA + XLR per TIGER 8A e 10A) (RCA + XLR + Jack 3,5mm ST per TIGER 12A e 15A)

15. INGRESSO MICROFONICO

Permette di collegare un microfono a filo dinamico o radiomicrofono con connettore XLR o Jack 6,3mm mono

16. LED POWER

Si accende per indicare la corretta alimentazione dell'apparecchio

17. LED CLIP

Questo led indica una sorgente dal livello particolarmente alto. In questo caso suggeriamo di abbassare il livello agendo sul volume dell'ingresso utilizzato. Un lampeggio occasionale è accettabile. Se rimane acceso in modo fisso c'è la possibilità di danneggiare irrimediabilmente il diffusore.

12. VOLTAGE SELECTOR

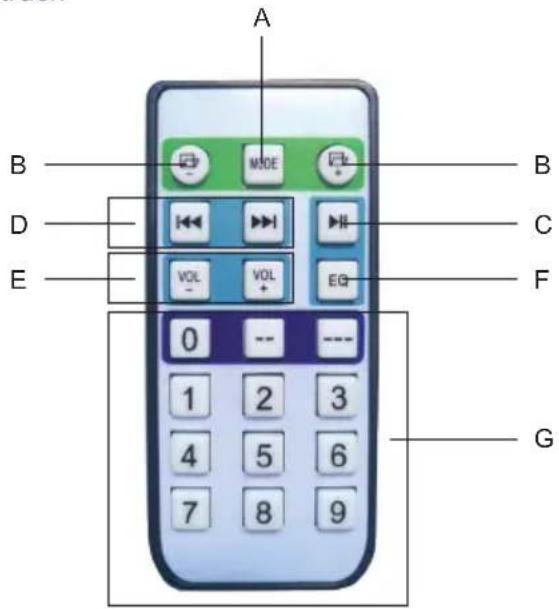

D: Traccia precedente/ successiva - previous/following track

E: Vol-/Vol+

F: EQ

G: Selezione rapida - quick selection

CE

DICHIARAZIONE DI CONFORMITA' EU EU COMPLIANCE DECLARATION

Il fabbricante, KARMA ITALIANA SRL, dichiara che il tipo di apparecchiatura radio diffusore con bluetooth serie TIGER è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.karmaitaliana.it

Karma Italiana srl, allo scopo di migliorare i propri prodotti, si riserva il diritto di modificare le caratteristiche siano esse tecniche o estetiche, in qualsiasi momento e senza alcun preavviso.

Premete il tasto per scegliere la modalità desiderata (USB, MicroSD, Bluetooth).

Se tenuto premuto vi consente di spegnere il modulo MP3 (solo Tiger 12A e 15A).

PLAY/ PAUSE

Utilizzatelo per avviare la riproduzione e/o mettere in pausa il brano selezionato.

FOLDER

Premetelo per visualizzare le cartelle all'interno del vostro dispositivo di memoria inserito.

MODE

Tenetelo premuto per selezionare la cartella desiderata

FUNZIONE REPEAT

Premetelo per attivare la ripetizione del singolo brano MP3 o dell'intera cartella. In random riproduce casualmente i brani.

EQ

Tenetelo premuto per cambiare la modalità di equalizzazione: Rock, Country, Jazz, Classic, Pop, Normal

INDIETRO/ VOLUME-:

Premendo questo tasto e rilasciandolo si passa alla traccia precedente. Tenendo premuto il tasto si abbassa il volume

AVANTI/ VOLUME+:

Premendo questo tasto e rilasciandolo si passa alla traccia successiva. Tenendo premuto il tasto si alza il volume.

REC:

Premendo questo tasto inizierete a registrare su chiavetta USB. Per terminare la registrazione premete nuovamente il tasto.

TWS:

Per attivare la funzione impostate i due diffusori (stesso modello) in modalità bluetooth. Su uno dei due tenete premuto il tasto TWS. Sul display apparirà “TWS play”. A questo punto, collegate il vostro dispositivo (smartphone, tablet, etc...) ai diffusori in modo da ottenere un effetto stereo.

La funzione TWS va solo con riproduzione tramite bluetooth.

PRESA USB:

Utilizzatela per inserire una chiavetta USB per riprodurre brani musicali MP3.

PRESA MICRO SD:

Utilizzatela per inserire una TF CARD per riprodurre brani musicali MP3.

IR:

Ricevitore Infrarossi per telecomando

Condizioni di garanzia

Il prodotto è coperto da garanzia in base alle vigenti normative nazionali ed Europee.

Per le condizioni complete di garanzia e per effettuare richieste di assistenza visitate il sito:

www.karmaitaliana.it

• La garanzia copre i difetti di fabbrica ed i guasti verificatisi nei primi 2 anni dalla data di acquisto. Nel caso di acquisto con fattura, la garanzia è limitata ad 1 anno.
• Sono esclusi i guasti causati da imperizia o da uso non appropriato dell'apparecchio
• La garanzia non ha più alcun effetto qualora l'apparecchio risulti manomesso.
• La garanzia non prevede necessariamente la sostituzione del prodotto.
• Sono escluse dalla garanzia le parti esterne, le batterie, le manopole, gli interruttori, e le parti asportabili o consumabili.
• Le spese di trasporto e i rischi conseguenti sono a carico del proprietario dell'apparecchio
• A tutti gli effetti la validità della garanzia è avallata unicamente dalla presentazione della fattura o scontrino d'acquisto.

Vi suggeriamo anche di procedere alla registrazione del prodotto sul nostro sito internet, www.karmaitaliana.it loggandovi nell'area riservata.

Avrete così la possibilità di tener traccia della validità della garanzia e di ricevere aggiornamenti sui nostri articoli.

Warranty conditions

Questo simbolo vi avverte della presenza di istruzioni d'uso e manutenzione importanti, nel manuale o nella documentazione che accompagna il prodotto

Questo simbolo vi avverte della presenza di materiale non isolato "sotto tensione" ad elevato voltaggio, all'interno del prodotto, che può costituire pericolo di folgorazione per le persone. Non aprire il coperchio del prodotto.

Il marchio CE indica che il prodotto è conforme ai requisiti essenziali delle direttive europee e relative norme ad esso applicabili. La documentazione di conformità in forma completa è reperibile presso la società Karma Italiana Srl.

Per evitare possibili danni all'udito, limitare il tempo di ascolto a volumi elevati.

Ai sensi del Decreto Legislativo N°49 del 14 Marzo 2014 - “Attuazione delle Direttive 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)”.

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnandola al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al reciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

Il telecomando del prodotto contiene una batteria che, in base alla Direttiva Europea 2013/56/EU, non può essere smaltita con i normali rifiuti domestici. Informarsi sulle normative locali relative alla raccolta differenziata delle batterie: un corretto smaltimento permette di evitare conseguenza negative per l'ambiente e la salute.
