PAR COB180 - Illuminazione Karma - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Illuminatore Wash
Tipo LED	6 x 30 W RGBW (tipo COB)
Intensità luminosa	508 lux a 10 m
Angolo di proiezione	60°
Assorbimento	180 W
Canali DMX	7
Modalità operative	Automatico / Manuale / Tempo di musica / DMX
Connettori	XLR 3 pin
Staffa	Doppia, per tralicci o da appoggio
Colore	Nero
Display	Sì
Alimentazione	110/230 V ~, 50-60 Hz
Dimensioni	215 x 90 x 215 mm
Peso	1,5 kg
Temperatura massima di esercizio	40 °C
Protezione	Uso interno, non adatto per esterni
Garanzia	2 anni (difetti di fabbrica), 1 anno con fattura
Pulizia	Usare solo panno umido, evitare solventi
Sicurezza	Non aprire, pericolo scossa elettrica
Componenti inclusi	Cavo di alimentazione, staffa

Domande frequenti - PAR COB180 Karma

Come si collega il PAR COB180 a un controller DMX?

Collegare un cavo DMX a 3 pin dalla presa DMX IN del faro al controller DMX. È possibile collegare in cascata altri apparecchi utilizzando la presa DMX OUT.

Quale tipo di cavo DMX è necessario?

È necessario un cavo DMX con connettori XLR a 3 pin. La lunghezza del cavo di segnale non dovrebbe superare i 100 metri per evitare interferenze.

Come si imposta l'indirizzo DMX?

Premere ripetutamente il tasto MENU fino a visualizzare 'd' sul display, quindi usare i tasti UP e DOWN per impostare l'indirizzo (001-512) e premere ENTER per confermare.

Come si pulisce l'apparecchio?

Utilizzare esclusivamente un panno umido. Evitare solventi o detersivi di qualsiasi genere. Lasciare raffreddare il prodotto prima di pulirlo.

Cosa fare se il faro non si accende?

Controllare il fusibile: scollegare il cavo di alimentazione, estrarre il fusibile dal portafusibile e sostituirlo con uno dello stesso amperaggio. Se il problema persiste, contattare l'assistenza autorizzata.

È possibile utilizzare il faro all'esterno?

No, il prodotto non è adatto per usi esterni. Non esporlo a pioggia, umidità o temperature superiori a 40 °C per evitare cortocircuiti.

Come si monta la staffa di supporto?

Allentare i pomelli (2), regolare la staffa nella posizione desiderata e serrare nuovamente i pomelli. Assicurarsi che la struttura di supporto sia in grado di sorreggere il peso.

Quali sono le modalità operative disponibili?

Le modalità sono: Automatico (10 modalità), Manuale (controllo colori RGBW), Tempo di musica (2 modalità) e DMX (7 canali).

Come si sostituisce il fusibile?

Scollegare il cavo di alimentazione, estrarre il fusibile dal portafusibile (9) e sostituirlo con uno di eguale valore amperometrico. Non utilizzare fusibili di diverso tipo.

Cosa significa la sigla 'd001' sul display?

'd001' indica l'indirizzo DMX corrente. Per modificarlo, premere MENU fino a visualizzare 'd', quindi usare i tasti UP/DOWN per selezionare l'indirizzo desiderato.

MANUALE UTENTE PAR COB180 Karma

MANUALE DI ISTRUZIONI

Instruction Manual

INDICE / INDEX

- ITALIANO

PAG. 4

- ENGLISH

PAG. 10

PT

CONTENUTO DELLA CONFEZIONE / INSIDE THE PACKAGING

All'apertura della confezione controllate che il prodotto sia integro e che siano presenti tutti i componenti. Comunicate immediatamente al venditore eventuali danni o mancanze.

L'acquisto del tuo nuovo prodotto è solo la partenza per uno strardinario viaggio nel mondo dei prodotti KARN Migliaia di articoli in costante aggiornamento che potrai conoscere anche tramite I nostri canali social. Iscriviti subito per non perdere I post sui prodotti più interessanti del momento.

FOLLOW US AND DISCOVER THE LAST NEWS

Il fabbricante, allo scopo di migliorare i propri prodotti, si riserva il diritto di modificarne le caratteristiche siano esse tecniche o estetiche, in qualsiasi momento e senza alcun preavviso.

Il prodotto da Lei acquistato è frutto di un'accurata progettazione da parte di ingegneri specializzati.

Per la sua fabbricazione sono stati impiegati materiali di ottima qualità per garantirne il funzionamento nel tempo. Il prodotto è stato realizzato in conformità alle normative imposte dall'Unione Europea, garanzia di affidabilità e sicurezza.

Vi preghiamo di leggere attentamente questo manuale prima di iniziare ad utilizzare l'apparecchio al fine di sfruttarne appieno le potenzialità.

Augurandoci che rimarrete soddisfatti del vostro acquisto, vi ringraziamo nuovamente per la fiducia riposta nel nostro marchio e vi invitamo a visitare il nostro sito internet www.karmaitaliana.it dove troverete l'intera gamma dei prodotti, insieme ad informazioni ed aggiornamenti utili.

PRECAUZIONI ED AVVERTENZE

• Leggete con attenzione le istruzioni riportate su questo manuale e seguitele scrupolosamente.
• Conservate il manuale per future consultazioni e allegatelo se cedete l'apparecchio ad altri.
• Il dispositivo funziona con pericolosa tensione di rete a 110 - 230V. Non apritelo, non smontatelo e non cercate di intervenire al suo interno. In caso di utilizzo improprio esiste il pericolo di una scarica elettrica.
• L'installazione del prodotto deve essere effettuata esclusivamente da tecnici specializzati. In caso di installazione o collegamenti errati il produttore non si assume alcuna responsabilità per danni a persone o cose.
• Assicuratevi sempre che la tensione della rete elettrica corrisponda a quella impostata sul prodotto. Un voltaggio errato danneggerebbe seriamente l'apparecchio.
• Per evitare il rischio di pericolose scosse elettriche, prima di accendere il prodotto controllate sempre che sia collegato alla messa a terra. Non tagliate il cavo interno o esterno di messa a terra.
• Prima di effettuare collegamenti con altri dispositivi controllate che tutti gli apparecchi siano scollegati dall'alimentazione.
• Se dovete appendere il prodotto utilizzate solo la staffa originale. Assicuratevi che la struttura su cui viene montato sia in grado di sorreggerne il peso e fissatelo saldamente, utilizzando anche un cavo di sicurezza.
• Il prodotto non è adatto per usi esterni. Per evitare il rischio di cortocircuiti non esponetelo a temperature elevate (oltre i 40°), pioggia o umidità.
• Evitate che nel prodotto entrino liquido infiammabile, acqua o oggetti metallici.
• Non toccate il prodotto con le mani bagnate.
• Non posizionate recipienti pieni di liquido, come ad esempio vasi, sull'apparecchio o in prossimità di esso.
• Installate il prodotto in posizione stabile e areata, lontano da fonti di calore e non ostruite le prese d'aria.
• Trattate l'apparecchio e i suoi comandi con la dovuta delicatezza, evitando vibrazioni, cadute o colpi.
• Se il prodotto non si accende controllate il fusibile e se necessario sostituitelo con uno dello stesso tipo e amperaggio, dopo aver scollegato l'apparecchio dall'alimentazione.
• In caso di problemi di funzionamento interrompete l'uso immediatamente. Non tentate di riparare l'apparecchio per conto vostro, ma rivolgetevi all'assistenza autorizzata. Riparazioni effettuate da personale non competente potrebbero creare gravi danni sia all'apparecchio che alle persone.
• Non rivolgete mai il fascio di luce direttamente verso gli occhi delle persone.
  • Non accendere e spegnere il prodotto a brevi intervalli: potrebbe ridurre la durata del dispositivo
• Scollegate l'unità dall'alimentazione quando non è in uso.
• Non staccate il cavo di alimentazione tirandolo dal filo. Non tagliate modificate o piegate il cavo di alimentazione e controllate sempre che sia in buone condizioni.
• Lasciate raffreddare il prodotto prima di effettuare pulizia o manutenzione.
• Per la pulizia del prodotto usate esclusivamente uno panno umido, evitando solventi o detersivi di qualsiasi genere.
• I bambini devono essere sorvegliati se presenti durante l'utilizzo del prodotto.

Questo simbolo vi avverte della presenza di istruzioni d'uso e manutenzione importanti, nel manuale i nella documentazione che accompagna il prodotto

Questo simbolo vi avverte della presenza di materiale non isolato "sotto tensione" ad elevato voltaggi all'interno del prodotto, che può costituire pericolo di folgorazione per le persone.

Il marchio CE indica che questo prodotto è conforme alle direttive europee e relative normative ad e applicabili. La documentazione di conformità in forma completa è reperibile presso la società Karma Italiana Srl.

Ai sensi del Decreto Legislativo N°49 del 14 Marzo 2014 - “ Attuazione delle Direttive 2012/19/L sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)".

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno oppure a zero per le apparecchiature aventi lato maggiore inferiore a 25 cm. L'adeguata raccolta differenzia per l'avvio successivo dell'apparecchiatura dimessa al reciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

CONDIZIONI DI GARANZIA

Il prodotto è coperto da garanzia in base alle vigenti normative nazionali ed Europee.

Per le condizioni complete di garanzia e per effettuare richieste di assistenza visitate il sito: www.karmaitaliana

• La garanzia copre i difetti di fabbrica ed i guasti verificatisi nei primi 2 anni dalla data di acquisto. Nel caso di acquisto con fattura, la garanzia è limitata ad 1 anno.
• Sono esclusi i guasti causati da imperizia o da uso non appropriato dell'apparecchio
• La garanzia non ha più alcun effetto qualora l'apparecchio risulti manomesso.
• La garanzia non prevede necessariamente la sostituzione del prodotto.
• Sono escluse dalla garanzia le parti esterne, le batterie, le manopole, gli interruttori, e le parti asportabili o consumabili.
  • Le spese di trasporto e i rischi conseguenti sono a carico del proprietario dell'apparecchio
• A tutti gli effetti la validità della garanzia è avallata unicamente dalla presentazione della fattura o scontrino d'acquisto.
• In caso di invio in assistenza è importante che il prodotto sia completo dell'imballo originale: vi raccomandiamo quindi di conservarlo.

Vi suggeriamo anche di procedere alla registrazione del prodotto sul nostro sito internet, www.karmaitaliana.it loggandovi nell'area riservata. Avrete così la possibilità di tener traccia della validità della garanzia e di ricevere aggiornamenti sui nostri articoli.

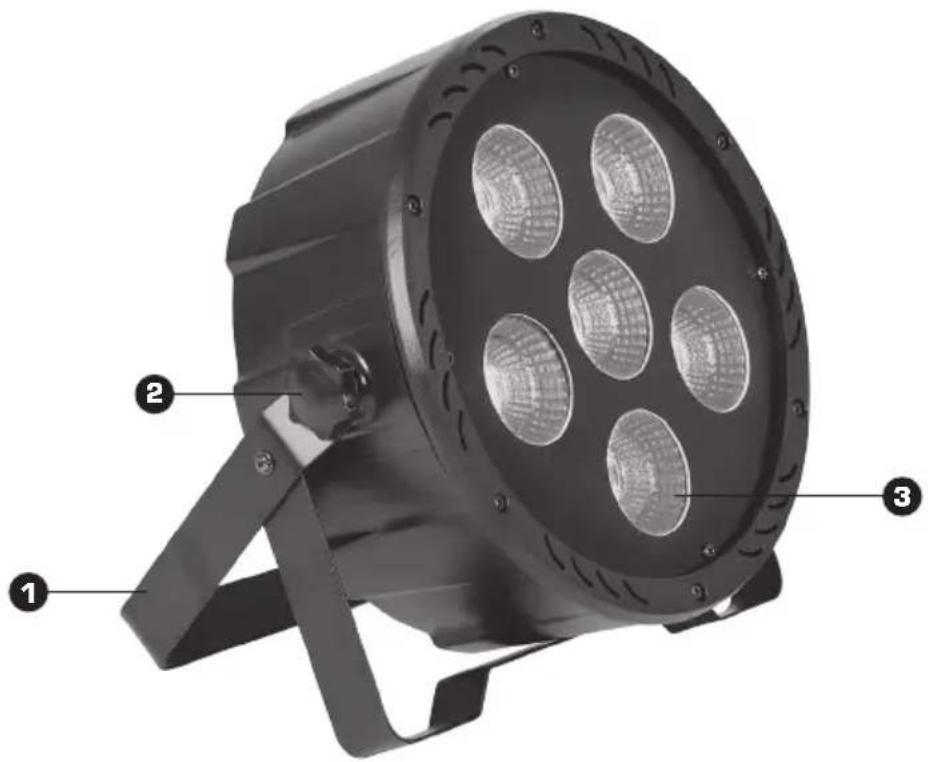

Permette il posizionamento del faro su qualunque superficie o su tralicci di vario genere. Allentate i pomelli (2), regolate le staffe correttamente quindi serrate nuovamente i pomelli (2).

2) POMELLI

Serrandoli permettono di bloccare la staffa nella posizione desiderata.

3) LED RGB

Si illumineranno per riprodurre fasci luminosi. Abbiate cura di non coprirli in fase di installazione.

4) DISPLAY

Mostra le principali informazioni e permette il settaggio di tutti i parametri selezionati tramite i tasti (A-D). Per le varie funzioni settabili da display riferitevi alla tabella 1 riportata a fondo pagina.

5) ANELLO DI SICUREZZA

Agganciate qui un cavo in acciaio per mettere in sicurezza il prodotto ed evitare cadute accidentali.

6) PRESA DMX IN

Qui potete collegare il cavo DMX a 3pin proveniente da un controller DMX o da un altro apparecchio a sua volta connesso ad un impianto DMX.

7) PRESA DMX OUT

Grazie a questa presa potrete collegare un altro apparecchio all'impianto DMX.

8) VENTOLA DI RAFFREDDAMENTO

Evitate di coprire queste feritoie che permettono l'areazione interna dell'apparecchio.

9) PORTA FUSIBILE

Se il faro non si dovesse accendere, scollegate il cavo di alimentazione dalla presa (10) quindi estraete il fusibile dall'apposito vano. Se necessario sostituitelo con uno di eguale valore amperometrico.

10) POWER IN

Andrà connesso il cavo di alimentazione la cui spina verrà poi connessa ad una comune presa elettrica domestica a 230V.

11) POWER OUT

Qui è possibile collegare un cavo che porterà l'alimentazione al faro successivo.

A) TASTO MENU

Consente di selezionare il parametro da cambiare. Premetelo ripetutamente per passare da una funzione all'altra. Terminate le modifiche premete il tasto ENTER (D) per uscire. Riferitevi alle tabelle 1 e 2.

B) TASTO UP

Incrementa ad ogni pressione il valore mostrato a display.

C) TASTO DOWN

Decrementa ad ogni pressione il valore mostrato a display.

D) TASTO ENTER

Conferma la selezione effettuata con I tasti UP/DOWN (B-C).

TABELLA 1 (FUNZIONI DA DISPLAY)

DISPLAY FUNZIONE

d001 Canale DMX (001-512)

AU00 / S000 10 modalità automatiche + 2 modalità a tempo di musica

ST00 Funzione strobo (16 modalità)

SNOO Colori in dissolvenza (16 combinazioni)

SPOO Velocità degli effetti selezionati (16 velocità)

R255 Intensità colore Rosso (da 000 a 255)

G255 Intensità colore Verde (da 000 a 255)

B255 Intensità colore Blu (da 000 a 255)

W255 Intensità colore Bianco (da 000 a 255)

INTRODUZIONE A CONNESSIONI DMX

In una connessione DMX 512 ci sono 512 canali a disposizione.

Ogni apparecchio DMX impiega 1 o più canali per gestire le varie funzioni. L'utente deve assegnare un indirizzo di partenza ad ogni apparecchio DMX connesso all'impianto, tale indirizzo indicherà il primo canale occupato nella centralina. Bisogna pianificare la scelta dell'indirizzo di partenza in modo da non far mai sovrapporre i canali, onde evitare un funzionamento non corretto dell'apparecchio.

Esempio: Ammettiamo di collegare 3 apparecchi DMX ognuno dotato di 10 canali, il primo apparecchio dovrà essere settato sull'indirizzo 1, il secondo apparecchio sull'indirizzo 11 ed il terzo sull'indirizzo 21.

Tuttavia si può usare lo stesso indirizzo di partenza su più apparecchi se si desidera ottenere un loro movimento all'unisono. Gli apparecchi DMX sono concepiti per ricevere dati tramite collegamento seriale Daisy Chain. Questo tipo di collegamento si ha quando l'uscita dati di un apparecchio è connessa all'ingresso dati del successivo. L'ordine in cui gli apparecchi sono collegati non ha importanza e non incide su come la centralina comunica con ciascuno di essi. Utilizzare l'ordine in cui il cablaggio è più semplice e diretto. La lunghezza del cavo di segnale non dovrebbe superare i 100 metri per evitare l'interferenze tra segnali e altri apparecchi elettrici.

Per settare l'indirizzo (da 001 a 512) che volete assegnare all'apparecchio, premete ripetutamente il tasto MENU(A) fino a visualizzare la scritta "d" quindi, tramite i tasti su e giu impostate l'indirizzo e confermate con enter.

Per poter operare correttamente in inpianti DMX occorre conoscere il numero di canali di cui ogni apparecchio connesso dispone e la funzione dei canali stessi.

L'apparecchio opera a 7 canali.

La tabella 2 mostra le funzioni abbinate ai vari canali dell'apparecchio in modalità DMX.

Prima di utilizzare l'apparecchio è utile fare un corso specifico sugli impianti DMX per comprendere appieno le potenzialità e le funzioni di questo apparecchio.

TABELLA 2 (DMX 7 CANALI)

# Canale VALORE FUNZIONE
1	0-255	Dimmer
2	1-255	Strobo
3	1-255	Funzione macro
4	0-255	Velocità
5	0-255	Dimmer colore Rosso
6	0-255	Dimmer colore Verde
7	0-255	Dimmer colore Blu

CONNETTORI DMX

Nell'acquisto di cavi DMX o ancora nella creazione di cavi DMX è necessario conoscere esattamente come devono essere collegati I connettori a 3pin di tipo XLR. Riferitevi ai disegni sottostanti.

Tipo di illuminatore Wash

Tipo led 6 x 30W RGBW (tipo COB)

Materiale Plastica

Intensità luminosa (lux) 508 a 10mt

Angolo di proiezione 60°

Assorbimento 180W

Canali DMX 7

Modalità operativa Automatico / manuale / tempo di musica / DMX

Connettori XLR 3 pin

Staffa Doppia, per tralicci o da appoggio

Colore Nero

Display Si

Alimentazione 110/230V \~ ; 50-60Hz

Dimensioni 215 x 90 x 215 mm

Peso 1,5 Kg

THANK YOU FOR YOUR PURCHASE
