Tipo di prodotto	Telecomando per installazione a parete
Marca	RCF
Modello	RC 401
Versioni disponibili	EU e US
Funzioni principali	Regolazione volume uscita (-36 dB ÷ +12 dB), Mute, Selezione ingresso (IN 1 > IN 2 > BAL IN)
Compatibilità	DMA 82, DMA 162
Numero di dispositivi per DMA	Uno per ciascuna uscita di potenza
Connessione	Terminali a vite, cavo CAT5 schermato
Distanza massima dal DMA	50 m
Alimentazione	Nessuna (alimentato dall'unità DMA)
Materiale (EU)	Plastica
Materiale (US)	Plastica con piastra metallica
Colore	Nero (RAL 9005) o Bianco (RAL 9003)
Dimensioni (EU)	Altezza 89 mm, Larghezza 122 mm, Profondità 31 mm, Incasso 17 mm
Dimensioni (US)	Altezza 105 mm, Larghezza 37 mm, Profondità 31 mm, Incasso 16 mm
Peso netto (EU)	0,26 kg
Peso netto (US)	0,22 kg
Installazione	Compatibile con scatole standard EU/US
Manutenzione	Pulire con un panno asciutto
Sicurezza	Installazione da personale qualificato. Non aprire il dispositivo.
Garanzia	Garanzia legale di conformità

Domande frequenti - RC 401 RCF

Come si collega il RC 401 all'unità DMA?

Il RC 401 si collega al pannello posteriore dell'unità DMA utilizzando gli appositi connettori a vite rimovibili. È necessario utilizzare un cavo CAT5 schermato e la distanza massima è di 50 m.

Qual è la distanza massima consentita tra RC 401 e DMA?

La distanza massima tra l'unità DMA e il dispositivo RC 401 è di 50 metri.

Quali funzioni offre il RC 401?

Il RC 401 permette di regolare il volume di uscita (da -36 dB a +12 dB), attivare il muting e selezionare l'ingresso tra IN 1, IN 2 e BAL IN.

Il RC 401 è compatibile con tutti i modelli DMA?

Il RC 401 è compatibile con i modelli DMA 82 e DMA 162 di RCF.

Come si effettua la selezione degli ingressi?

Premendo il tasto SELECT sul RC 401 si scorrono in sequenza gli ingressi: IN 1 → IN 2 → BAL IN.

Il RC 401 richiede alimentazione esterna?

No, il RC 401 non richiede alimentazione esterna. Viene alimentato direttamente dall'unità DMA tramite il cavo di connessione.

Come si pulisce il telecomando RC 401?

Per la pulizia, utilizzare un panno asciutto e morbido. Non usare solventi o prodotti chimici.

Cosa fare se il RC 401 non funziona?

Verificare la connessione del cavo CAT5 e che l'unità DMA sia accesa. Assicurarsi che il cavo non superi i 50 m. Se il problema persiste, contattare l'assistenza RCF.

È possibile installare più RC 401 su una singola DMA?

Sì, è possibile collegare un dispositivo RC 401 a ciascuna uscita di potenza dell'unità DMA.

Il RC 401 viene fornito con cavo di collegamento?

Il manuale non specifica la presenza del cavo nella confezione. Verificare il contenuto della confezione o contattare il rivenditore.

MANUALE UTENTE RC 401 RCF

Questo manuale è aggiuntivo a quello d'uso dell'amplificatore mixer DMA. Riferirsi al manuale dell'unità DMA per quanto riguardo il funzionamento del sistema e le precauzioni d'uso. Prima di installare il controllo remoto RC 401, si prega di leggere attentamente le istruzioni contenute in questo manuale, il quale è da conservare per riferimenti futuri, costituisce parte integrante dell'unità DMA e deve accompagnare quest'ultimo anche nei passaggi di proprietà, per permettere al nuovo proprietario di conoscere le modalità d'installazione. L'installazione e l'utilizzo errati esimono la RCF S.p.A. da ogni responsabilità.

IMPORTANTE

DESCRIZIONE

RC 401 è un controllo remote per installazione a muro che funziona collegato alle unità DMA. Un controllo remote può essere collegato a ciascuna uscita di potenza di una unità DMA e permette di regolarne il volume di uscita, attivare il mute e selezionare il programma in ingresso.

Quando collegato ad una unità DMA, RC 401 è il solo controllo per il volume di uscita, mentre i controlli corrispondenti nel menu dell'unità DMA risultano disattivati.

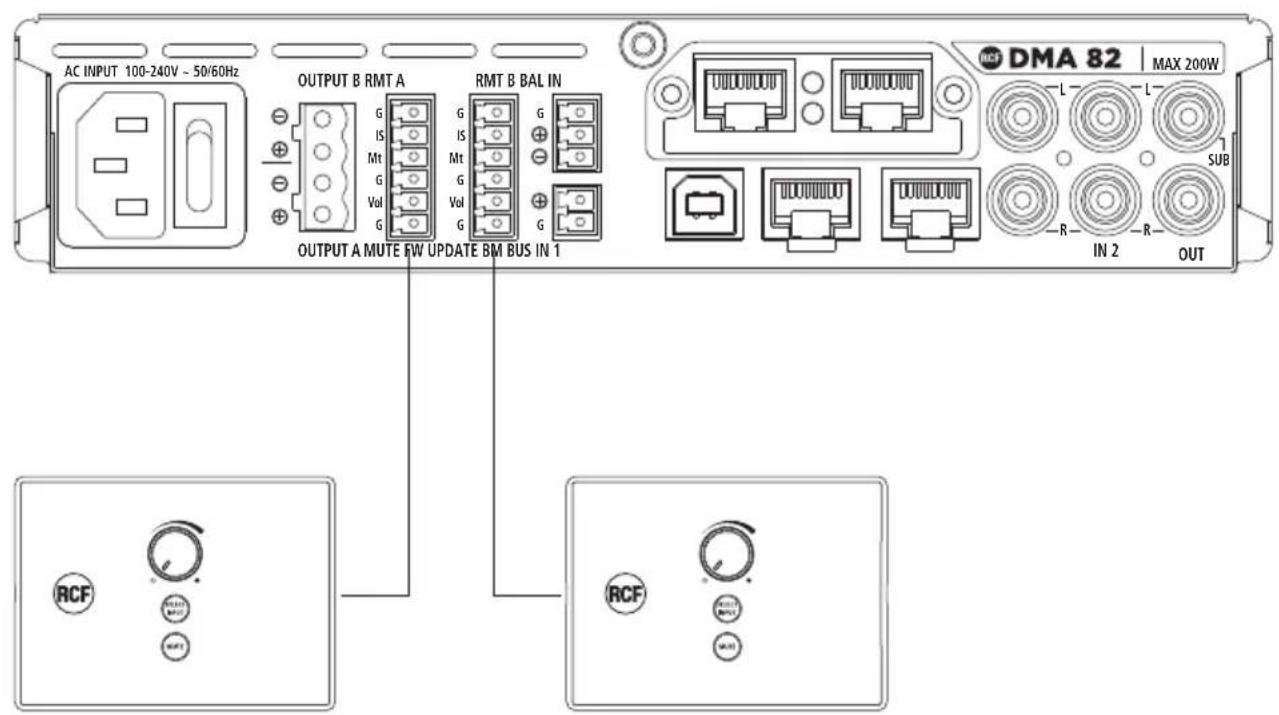

RC 401 si collega sul pannello posteriore dell'unità DMA, con gli appositi connettori a vite rimovibili.

• È possibile collegare un dispositivo a ciascuna uscita di potenza dell'unità DMA.
• La massima distanza tra l'unità DMA ed il dispositivo RC 401 è 50m.
• La connessione deve essere effettuata con cavo CAT5 schermato.

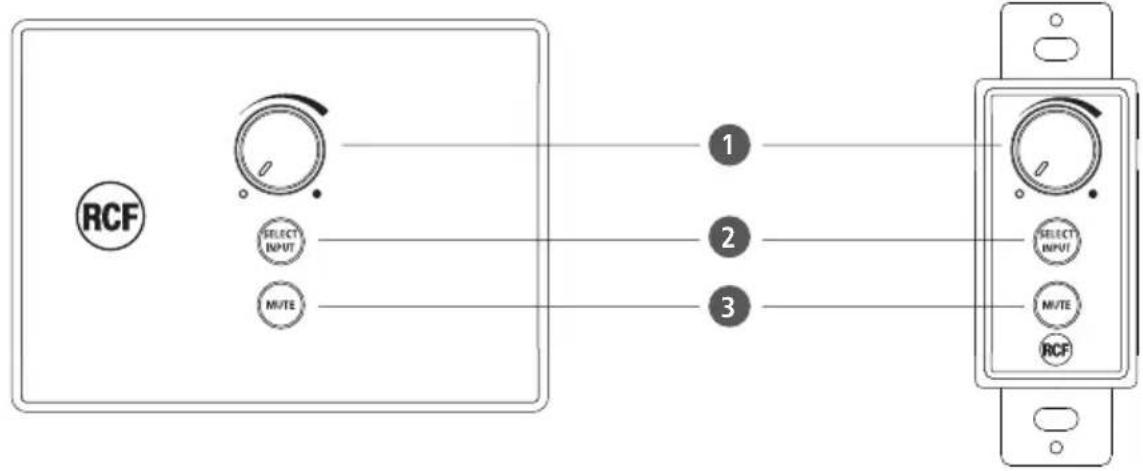

RC 401 offre le seguenti funzionalità:

RC 401 versione EU

RC 401 versione US

1 REGOLAZIONE VOLUME DI USCITA

Permette di regolare il volume di uscita nell'intervallo -36 dB ÷ +12 dB.

2 SELEZIONE INGRESSO

Permette di scegliere in sequenza gli ingressi dell'unità DMA, nell'ordine IN 1 > IN 2 > BAL IN.

3 MUTE

Attiva il mute sul volume dell'usicta.

RC 401 versione EU

RC 401 versione US

Funzioni:

Installazione:

Modelli compatibili:

Numero di dispositivi:

Connettori:

Alimentazione:

Materiale:

Colore:

Altezza:

Larghezza:

Profondità:

Incasso:

Peso netto:

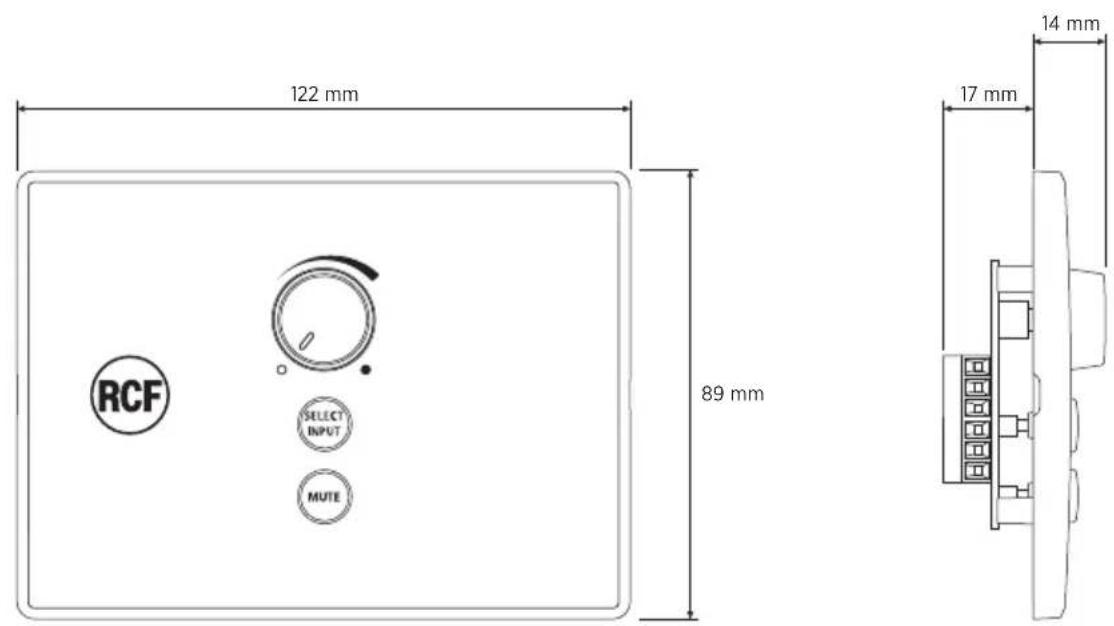

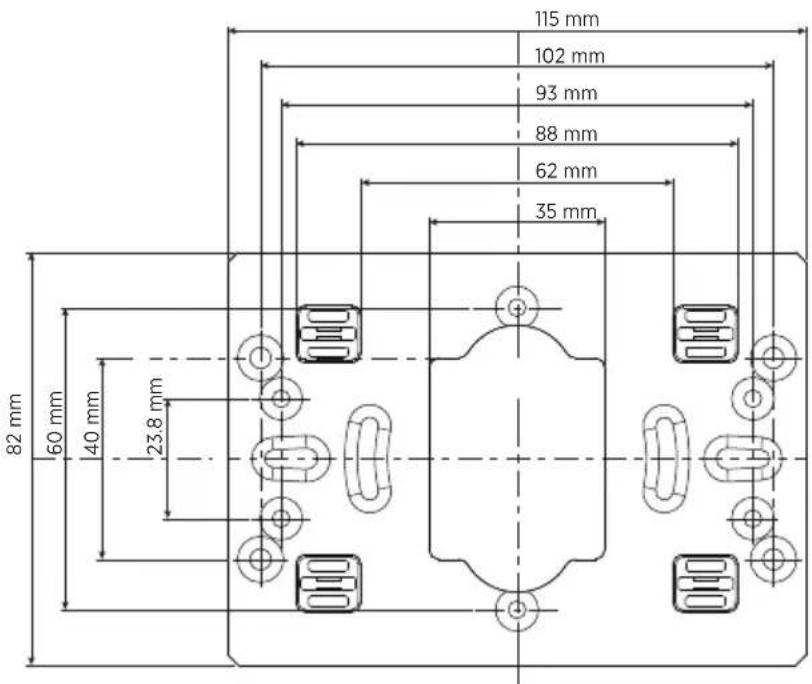

RC 401 EU

Regolazione volume di uscita

Mute

Selezione ingresso

Compatibile con scatole standard EU

DMA 82 / DMA 162

Uno su ciscuna uscita di potenza DMA

Terminali a vite

Non richiesta

Plastica

Nero - RAL 9005

Bianco - RAL 9003

89 mm / 3.5 inches

122 mm / 4.8 inches

31 mm / 1.22 inches

17 mm / 0.67 inches

0.26 kg / 0.57 lbs

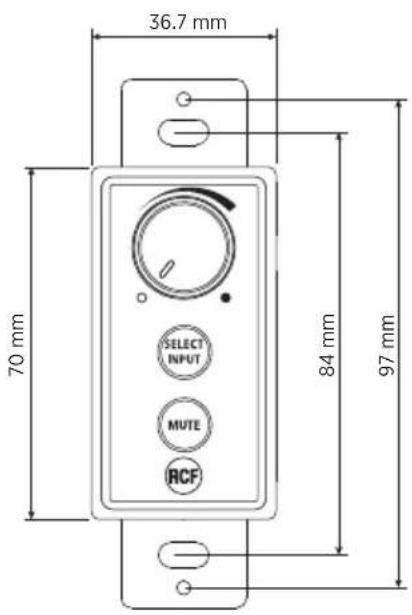

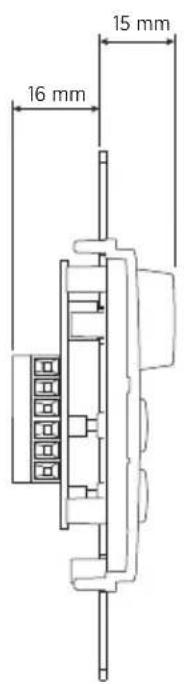

RC 401 US

Regolazione volume di uscita

Mute

Selezione ingresso

Compatibile con scatole standard EU

DMA 82 / DMA 162

Uno su ciscuna uscita di potenza DMA

Terminali a vite

Non richiesta

Plastica / Piastra di metallo

Nero - RAL 9005

Bianco - RAL 9003

105 mm / 4.13 inches

37 mm / 1.46 inches

31 mm / 1.22 inches

16 mm / 0.63 inches

0.22 kg / 0.49 lbs

Salvo eventuali errori ed omissioni.

RCF S.p.A. si riserva il diritto di apportare modifiche senza preavviso.
