MANUALE UTENTE Valeria Klarstein

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Avvertenze di sicurezza 62

Installazione (ventilazione esterna) 64

Istruzioni per l'installazione del tubo di scarico 66

Pannello di controllo e funzioni 67

Pulizia e manutenzione 68

Risoluzione dei problemi 71

Scheda dati del prodotto 72

Indicazioni per la tutela dell'ambiente 74

Avviso di smaltimento 74

Produttore e importatore (UK) 74

DATI TECNICI

Numero dell'articolo 10032902, 10034974
Alimentazione 220-240 V ~ 50/60 Hz

AVVERTENZE DI SICUREZZA

• Leggere attentamente tutte le istruzioni prima dell'uso e conservare il manuale per consultazioni future.
• Il montaggio può essere eseguito solo da un tecnico qualificato. Prima di utilizzare la cappa aspirante, accertarsi che la tensione (V) e la frequenza (Hz) indicate corrispondano alla tensione (V) e alla frequenza (Hz) domestiche.
• Si declina ogni responsabilità per danni derivati da un utilizzo improprio e da un'installazione errata della cappa aspirante.
• I bambini minori di 8 anni non possono utilizzare la cappa aspirante.
• La cappa aspirante non è per un uso commerciale bensì domestico e in ambienti simili.
• Pulire regolarmente la cappa aspirante e il filtro per un corretto funzionamento.
• Staccare la spina dalla presa prima di eseguire la pulizia.
• Pulire la cappa aspirante come indicato nel manuale di istruzioni. Non utilizzare fiamme vive sotto la cappa aspirante.
• Se la cappa aspirante non funziona correttamente, rivolgersi al produttore o ad un tecnico competente.
• Questo dispositivo può essere utilizzato da bambini a partire da 8 anni e da persone con limitate capacità fisiche e psichiche o con conoscenza ed esperienza limitate, solo se sono stati istruiti sulle modalità d'uso e comprendono i rischi e i pericoli connessi.
• Se il cavo di alimentazione o la spina sono danneggiati, farli sostituire dal produttore o da un tecnico qualificato.
• Se la cappa aspirante viene utilizzata insieme ad apparecchi che bruciano gas o combustibili, è necessario che la stanza sia ben ventilata.
  • Non cucinare alimenti alla fiamma (flambé) sotto la cappa aspirante.
• Attenzione: le superfici della cappa aspirante possono diventare molto calde durante l'uso.

Note importanti per l'installazione

• L'aria non deve essere condotta in uno scarico utilizzato per aspirare gas di combustione o altri combustibili (ciò non si applica per dispositivi che emettono solo aria nella stanza).
• Osservare tutte le disposizioni regionali relative all'incasso di dispositivi di ventilazione.

AVVERTENZA

Pericolo di morte, pericolo di intossicazione da gas di scarico! Non azionare l'apparecchio con funzione di scarico mentre è attivo un impianto di riscaldamento che utilizza l'aria ambiente, se l'areazione non è suffi ciente.

Gli impianti di riscaldamento che sfruttano l'aria ambiente (ad es. stufe a gas, ad gasolio, a legna o a carbone, scalda-acqua istantanei, scaldabagno), usano l'aria ambiente per la combustione ed espellono all'esterno i gas di scarico attraverso un sistema di scarico (ad es. camino). Con la cappa aspirante accesa viene sottratta aria dalla cucina e dalle stanze adiacenti. Se l'areazione è insuffi ciente si forma una depressione. I gas tossici del camino vengono riaspirati negli ambienti domestici.

• Pertanto è necessario che ci sia sempre un 'areazione suffi ciente.
• La cassetta a muro per areazione o sfi ato da sola non garantisce un 'areazione suffi ciente.

Un utilizzo sicuro è possibile solo se la depressione nella stanza dove è installato l'impianto di riscaldamento non supera i 4 Pa (0,04 mbar). Ciò è possibile solo se l'aria necessaria per la combustione può affì uire nella stanza attraverso aperture permanenti come porte, fi nestre, in combinazione con una cassetta a muro per areazione o sfi ato o con altre misure tecniche. In ogni caso rivolgersi ad un esperto di impianti di areazione il quale fornirà indicazioni sulle misure da intraprendere per una corretta areazione.

Se la cappa aspirante viene impiegata esclusivamente con funzione di ricircolo dell'aria, l'utilizzo è possibile senza limiti.

Informazioni importanti per smontare il dispositivo

• Lo smontaggio avviene seguendo i passaggi relativi a installazione/montaggio in ordine inverso.
• Chiedere l'aiuto di una seconda persona per smontare il dispositivo, in modo da evitare lesioni.

INSTALLAZIONE (VENTILAZIONE ESTERNA)

Assemblaggio della valvola V

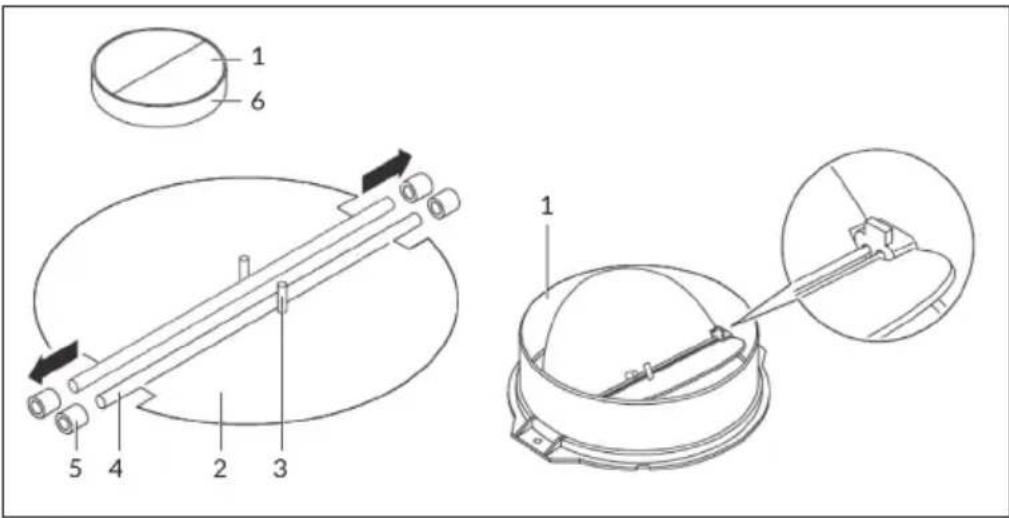

Se la cappa di aspirazione non ha una valvola a V pre-assemblata, installare le parti come segue:

1 Installare la prima metà (2) nell'alloggiamento (6).
2 Il perno (3) deve essere rivolto verso l'alto.
3 Inserire l'asse (4) nei fori (5) sull'alloggiamento.
4 Ripetere tutti i passaggi per la seconda metà della valvola.

Se si dispone di una presa d'aria esterna, la cappa può essere collegata tramite un condotto di aspirazione (smalto, alluminio, tubo flessibile o materiale non infiammabile con un diametro interno di 150 mm) come mostrato a destra.

1	Disconnettere la spina dalla presa prima dell'installazione
2	La cappa deve essere posizionata ad una distanza di 65-75 cm sopra la superficie di cottura per ottenere il miglior effetto possibile.
3	Il soffitto deve essere in grado di sostenere almeno 120 kg e lo spessore del soffitto deve essere di almeno 30 mm.
4	Eseguire 12 fori nel soffitto come mostrato in figura 2 e fissare la sospensione con viti 6 * 40 mm. Utilizzare 8 bulloni M4 * 10 e dadi di tenuta M4 con guarnizioni per fissare le staffe in ferro al gancio. Dopo aver calcolato la lunghezza dell'angolo del ferro (vedere la figura 1), utilizzare 16 viti M4 * 10 e dadi di tenuta M4 per fissare un ulteriore angolo di ferro all'angolo del ferro. Gli angoli devono sovrapporsi di almeno 10 cm!
	1 2
5	Passare un'estremità del tubo di scarico attraverso il foro nel soffitto (vedere la figura 3).
	3 4 5
6	Utilizzare 4 viti ST4 * 8 per fissare il camino interno (vedere la figura 4). Per installare il camino esterno sono necessari i ganci indicati nella figura 4.
7	Per il fissaggio del pannello esterno sono necessarie 4 viti ST4 * 8 (vedere la figura 5).
8	Sollevare la cappa aspirante e fissarla con 16 viti M4 * 10 (vedere la figura 6).
9	Attaccare il tubo di scarico all'uscita dell'aria (vedere la figura 7). Assicurarsi che tutto sia a posto rimuovendo i ganci sul camino esterno per completare l'installazione (vedere la figura 8).
	6	7	8

ISTRUZIONI PER L'INSTALLAZIONE DEL TUBO DI SCARICO

Le seguenti regole devono essere rigorosamente rispettate per ottenere un'estrazione d'aria ottimale:

• Assicurarsi che il tubo di scarico sia il più corto e diritto possibile.
- Non ridurre le dimensioni e non limitare il tubo di scarico. Quando si utilizzano i tubi di scarico, il tubo deve essere sempre posato in modo da ridurre al minimo la perdita di pressione. La mancata osservanza di queste istruzioni di base ridurrà le prestazioni e aumenterà il livello di rumore della cappa.
- Tutti i lavori di installazione devono essere eseguiti da un elettricista qualificato o da una persona qualificata.
- Non collegare il condotto di scarico della cappa a un sistema di ventilazione esistente utilizzato per un'altra unità, come una canna fumaria, tubi del gas o tubi di aria calda.
- Se il tubo di scarico fa una piega, l'angolo del tubo di scarico non deve essere inferiore a 120°. Non rivolgere mai il tubo di scarico verso il basso, ma sempre orizzontalmente o dirigere il tubo dal punto di partenza verso l'alto fino all'uscita dell'aria sulla parete esterna.
- Dopo l'installazione, assicurarsi che la cappa sia orizzontale in modo da evitare l'accumulo di grasso.
- Assicurarsi che il tubo di scarico selezionato per l'installazione sia conforme alle norme pertinenti e sia resistente al fuoco.

ATTENZIONE

Pericolo di infortuni Per motivi di sicurezza, utilizzare solo le dimensioni di montaggio o viti di montaggio consigliate in questo manuale. La mancata osservanza di queste istruzioni potrebbe provocare lesioni o scosse elettriche.

PANNELLO DI CONTROLLO E FUNZIONI

4

3

2

1

1 ON/OFF	Premere questo tasto per accendere o spegnere la cappa aspirante.
2 VENTOLA	Premere più volte questo tasto per impostare uno dei seguenti livelli di velocità: 1 basso, 2 medio, 3 alto.Ogni volta che si preme il tasto, viene selezionato un altro livello di velocità in questa sequenza: “basso/medio/alto/basso/medio/...”. Il livello di velocità corrispondente compare sullo schermo LED: “1-2-3-1-2-...”.
3 LUCE	Premere questo tasto per accendere la luce. Premere di nuovo il tasto per spegnere la luce.Nota: non è possibile controllare la luce con il tasto on/off.
4 TIMER	Se la cappa aspirante è in funzione e si preme questo tasto, viene attivata la funzione standby (la durata della funzione standby è di 9 minuti). Sullo schermo LED viene mostrato il conto alla rovescia del timer: “9.8.7.6...”. Quando il timer è scaduto, la cappa e la luce si spengono automaticamente. Premendo il tasto TIMER, viene attivata o disattivata la funzione timer della cappa aspirante.

Controllo automatico della temperatura

La cappa da cucina misura automaticamente la sua temperatura superfì ciale. Se la temperatura della superfì cie della cappa è ≤ 61 °C, la ventola non funzionerà automaticamente. Se la temperatura della superfì cie della cappa è > 61 °C, la ventola funzionerà automaticamente ad alta velocità. Quando il tasto VENTILATORE lampeggia, la temperatura della superfì cie è < 52 °C e la cappa ritorna allo stato iniziale.

PULIZIA E MANUTENZIONE

Prima di qualsiasi intervento di manutenzione o pulizia, la cappa deve essere sempre scollegata dalla rete elettrica. Assicurarsi che la cappa sia spenta e che la spina sia stata rimossa. Le superfici esterne sono soggette a graffi e ammaccature, quindi seguire le istruzioni di pulizia per ottenere il miglior risultato senza danni.

In generale

Lasciare raffreddare completamente l'unità prima di pulirla e non utilizzare sostanze alcaline o acide come succo di limone o aceto per pulire la superficie.

Acciaio inox

L'acciaio inossidabile deve essere pulito regolarmente (settimanalmente) per garantire una lunga durata. A tale scopo è possibile utilizzare uno speciale liquido detergente in acciaio inossidabile.

Pannello di controllo

Il pannello di controllo può essere pulito con acqua calda e sapone. Assicurarsi che il panno sia pulito e ben strizzato prima di pulire il pannello di controllo. Utilizzare un panno asciutto e morbido per rimuovere l'umidità in eccesso dopo la pulizia.

Importante: Utilizzare detergente neutro ed evitare l'uso di prodotti di pulizia chimici, detergenti per uso domestico o prodotti contenenti abrasivi poiché questo influenzerà l'aspetto del dispositivo ed eventualmente i simboli stampati sul pannello di controllo.

Filtro antigrasso

I filtri in tessuto possono essere puliti a mano. Ammorbidirli con un detergente sgrassante in acqua per circa 3 minuti e spazzolarli delicatamente con una spazzola morbida. Non esercitare troppa pressione per evitare di danneggiare il filtro. Quindi lasciare asciugare il filtro all'aria, ma non posizionarlo direttamente al sole. I filtri devono sempre essere lavati separatamente da piatti e utensili da cucina!

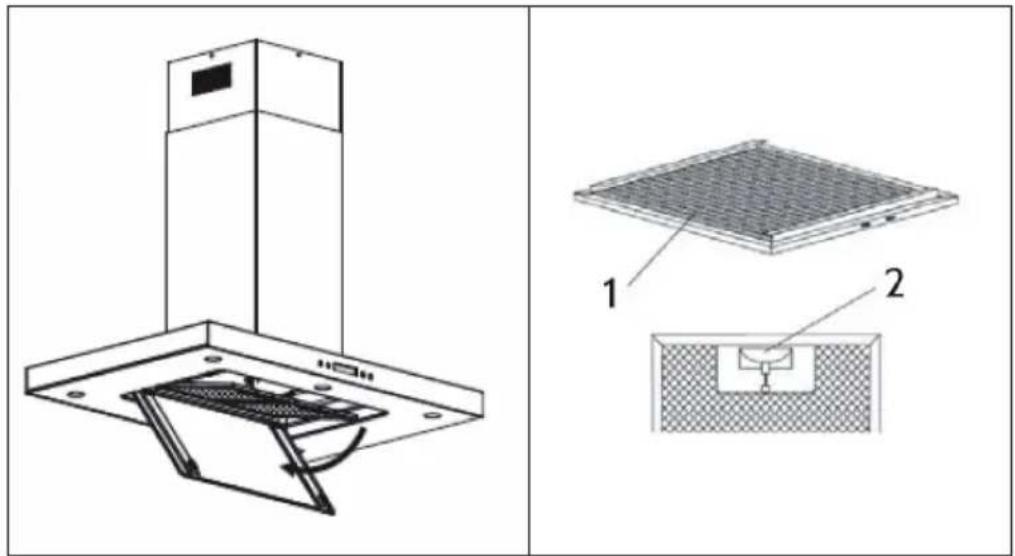

Rimuovere il filtro come mostrato nell'immagine e quindi reinserirlo nell'ordine inverso.

Filtro a carbone attivo

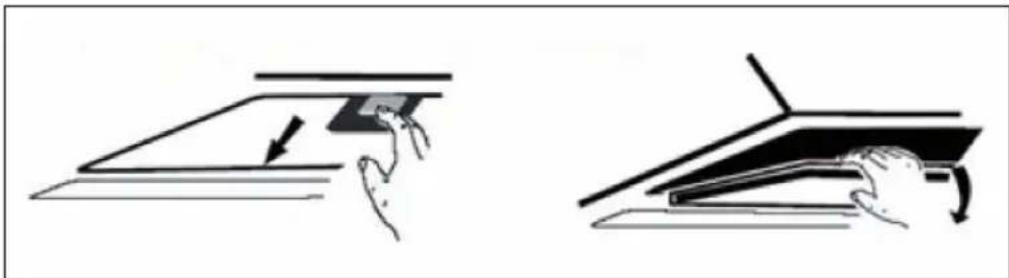

1 Prima di installare il filtro a carbone attivo, rimuovere prima il filtro del grasso. Premere il blocco e rimuovere il filtro del grasso.

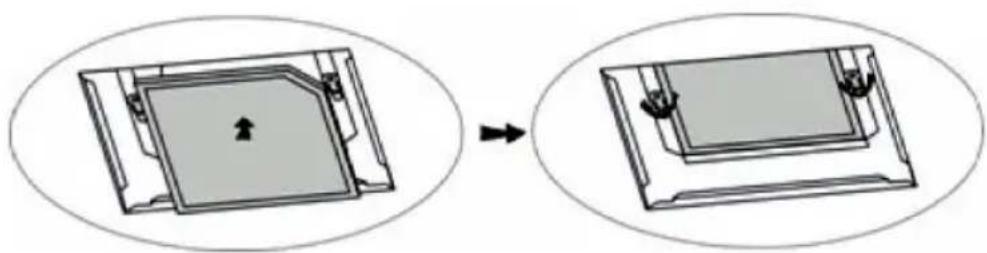

2 Far scorrere il filtro a carboni attivi nel foro rettangolare sotto il motore finché non scatta in posizione sul retro del foro rettangolare. Sollevare le due rotaie di fissaggio fino a quando si trovano orizzontalmente sopra il filtro al carbonio.

3 Quindi reinserire il filtro del grasso.

4 Per rimuovere il filtro a carbone attivo, procedere in ordine inverso.

Sostituire la lampadina

Come sostituire la lampada:1 Spegnere l'alimentazione e scollegare prima il dispositivo.2 Attendere che la lampadina si raffreddi prima di sostituirla.3 Rimuovere il filtro e allentare il telaio con il cacciavite (vedere la figura).4 Sostituire la lampada con una lampada dello stesso tipo.

RISOLUZIONE DEI PROBLEMI

Errore Possibile causa Soluzione
La luce si accende ma il motore non è in funzione.	Il motore è spento. Accendere il motore con il tasto VELOCITÀ.
	L'interruttore del motore è rotto.	Contattare una società specializzata.
	Il motore è rotto. Contattare una società specializzata.
Luce e motore non funzionano.	Il fusibile della vostra è piegato o rotto.	Sostituire l'interruttore del fusibile o il fusibile.
	Il cavo di alimentazione è lento o scollegato.	Collegare correttamente il cavo di alimentazione.
La luce non funziona. La luce non funziona. Sostituire la lampada.
Prestazioni di scarico insoddisfacenti.	La distanza tra il fornello e la cappa è troppo grande.	Ridurre la distanza.
La cappa aspirante è storta.	Una delle viti di fissaggio non è serrata correttamente.	Stringere saldamente la vite.

SCHEDA DATI DEL PRODOTTO

Indicazioni conformi alla direttiva (UE) N° 65/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10032902, 10034974
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	19,3 kWh/Anno
Classe di efficienza energetica A
Efficienza fluidodinamica FDE	hood	28,1
Classe di efficienza fluidodinamica A
Efficienza luminosa LE	hood	22,4 Lux/W
Classe di efficienza luminosa B
Grado di separazione del grasso	GFFhood	62,9 %
Classe relativa al grado di separazione del grasso		E
Flusso d'aria a velocità minima in funzionamento normale, escluso il funzionamento a livello intenso o ad alta velocità.		199 / 558	m^3/h
Flusso d'aria in funzionamento intenso o ad alta velocità.		-	m^3/h
Livello di emissioni sonore ponderato A, nelle velocità massima e minima disponibili in funzionamento normale.		43 / 65	dB
Livello di emissioni sonore ponderato A, in funzionamento intenso o ad alta velocità.		-	dB
Potenza assorbita a dispositivo spento	Po	-	W
Potenza assorbita a dispositivo in standby	Ps	0,48	W
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

Indicazioni conformi alla direttiva (UE) N° 66/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10032902, 10034974
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	19,3 kWh/Anno
Fattore di incremento nel tempo f 1,0
Efficienza fluidodinamica FDE	hood	28,1
Indice di efficienza energetica EEI	hood	48,1
Volume del flusso d'aria misurato nel punto di massima efficienza	QBEP	191,8	m^3/h
Pressione dell'aria misurata nel punto di massima efficienza	PBEP	197	Pa
Flusso d'aria massimo	Qmax	558	m^3/h
Potenza elettrica in entrata misurata nel punto di massima efficienza	WBEP	37,3	W
Potenza nominale del sistema di illuminazione	WL	7,8	W
Intensità luminosa media del sistema di illuminazione sul piano cottura	Emiddle	174,6	Lux
Potenza assorbita misurata a dispositivo in standby	Ps	0,48	W
Potenza assorbita misurata a dispositivo spento	Po	-	W
Livello di rumorosità	LWA	65	dB
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

INDICAZIONI PER LA TUTELA DELL' AMBIENTE

• Mentre si cucina, assicurare un sufficiente flusso d'aria, in modo che la cappa aspirante possa funzionare in modo efficiente e con bassa rumorosità operativa.
• Regolare la velocità della ventola in base alla quantità di vapore generato durante la cottura. Utilizzare la modalità di funzionamento intenso solo se necessario. Minore la velocità della ventola, minori i consumi energetici.
• Se durante la preparazione di grandi quantità di alimenti si forma molto vapore, selezionare per tempo una velocità maggiore della ventola. Se il vapore si è già diffuso nella cucina, sarà necessario lasciare in funzione più a lungo la cappa aspirante.
• Spegnere la cappa quando non è più necessaria.
• Spegnere la luce quando non è più necessaria.
• Pulire il filtro a intervalli regolari e sostituirlo secondo necessità, in modo da incrementare l'efficacia del sistema di ventilazione e da evitare il rischio di incendi.
• Mettere sempre il coperchio sulle pentole quando si cucina, per ridurre vapore e condensa.

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

Importatore per la Gran Bretagna:
