MANUALE UTENTE LX835 LANDXCAPE

1. Sicurezza del prodotto

1.1 Avvisi generali per la sicurezza degli utensili a motore

AVVERTENZA: È assolutamente necessario leggere attentamente tutte le istruzioni.

Eventuali errori nell'adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi.

Leggere accuratamente queste istruzioni per usare la macchina in sicurezza.

Conservare tutti gli avvisi e le istruzioni per poterle consultare quando necessario.

• Questo dispositivo non è inteso per l'uso da parte di persone (inclusi i bambini) con capacità fisiche, sensorie o mentali ridotte o con scarsa esperienza e conoscenza del prodotto, a meno che non sia utilizzato sotto la supervisione da parte di persone responsabili per la loro sicurezza.
• I bambini devono essere controllati per garantire che non giochino con il dispositivo.
• La batteria di questo dispositivo può essere sostituita solo da personale qualificato.
  AVVERTENZA: Per caricare la batteria, utilizzare solo l'alimentatore rimovibile fornito con il dispositivo.

IMPORTANTE

LEGGERE ATTENTAMENTE PRIMA DELL'USO CONSERVARE PER RIFERIMENTO FUTURO

PROCEDURE PER UN USO SICURO Addestramento

a) Leggere con attenzione le istruzioni. Acquisire familiarità con i comandi e il corretto funzionamento dell'apparecchio.
b) Non permettere mai a bambini o a persone sprovviste delle necessarie competenze di utilizzare l'attrezzo. L'età minima di utilizzo dello stesso può variare a seconda delle diverse normative locali.
c) Ricordare che l'operatore o l'utente sono responsabili di incidenti o rischi che dovessero verificarsi ai danni di terzi o delle proprietà.

OPERAZIONI PRELIMINARI

a) Accertarsi che il filo perimetrale sia installato correttamente, in base alle istruzioni.
b) Ispezionare con attenzione l'area in cui si deve utilizzare il robot tosaerba e togliere tutti gli oggetti

che potrebbero essere lanciati dal robot tosaerba.

c) Prima dell'uso, verificare visivamente che le lame, i rispettivi bulloni e il gruppo di taglio non siano usurati o danneggiati. In tal caso, sostituire le lame o i bulloni in blocco per mantenere il bilanciamento.
d) Su macchine con più lame, prestare attenzione perché ruotando una lama si provoca la rotazione dell'altra lama.
e) AVVERTENZA! Non utilizzare mai il robot tosaerba se le protezioni o i ripari sono danneggiati o senza i gli appositi apparati di sicurezza.

FUNZIONAMENTO

1. GENERALI

a) Non utilizzare mai il robot tosaerba se le protezioni o i ripari sono danneggiati o senza i gli appositi apparati di sicurezza, come i deflettori e di raccolta erba.
b) Non avvicinare mani o piedi accanto o sotto le parti rotanti. Nel caso di falciatrici rotative, mantenere costantemente libere le aperture di scarico.
c) Non raccogliere, né trasportare il robot tosaerba quando è in funzione.

d) Spegnere il Landxcape ^TM :

- prima di eliminare un ostacolo;

- prima di controllare, pulire o effettuare lavori sul robot tosaerba.

e) Non è consentito modificare la versione originale del robot tosaerba. Il produttore declina ogni responsabilità per eventuali modifiche non autorizzate.

f) Avviare il robot tosaerba, come descritto nelle istruzioni. Quando l'interruttore principale è in posizione ON, assicurarsi di tenere mani e piedi lontani dalle lame rotanti. Non infilare mai le mani o i piedi sotto al tosaerba.

g) Non sollevare né trasportare il robot tosaerba quando l'interruttore principale è in posizione ON.

h) Non consentire a persone che non conoscono il funzionamento e il comportamento del robot tosaerba di utilizzarlo.

i) Non sistemare oggetti sopra al robot tosaerba o alla base di ricarica.

j) Non utilizzare il robot tosaerba se il disco lame o la scocca presentano difetti. Non utilizzarlo nemmeno se presenta lame, viti, dadi o cavi difettosi.

k) Spegnere sempre il robot tosaerba quando non si ha intenzione di utilizzarlo. Il robot tosaerba può avviarsi solo se l'interruttore principale è in posizione ON e se è stato inserito il codice PIN corretto.

I) Tenere mani e piedi lontani dalle lame rotanti. Non mettere mai le mani o i piedi vicino o sotto il corpo quando il robot tosaerba è in funzione.
m) Evitare di utilizzare la macchina e i suoi accessori in condizioni meteo avverse, specialmente in caso di rischio di caduta di fulmini.
n) Non toccare parti mobili pericolose prima che si siano completamente arrestate.
o) Per le macchine utilizzate in aree pubbliche, i segnali di avvertimento devono essere collocati attorno all'area di lavoro della macchina. Mostrano la sostanza del seguente testo:

ATTENZIONE! Tosaerba automatico! Stare lontano dalla macchina! Supervisionare i bambini!

2. ULTERIORI INFORMAZIONI PER QUANDO L'APPARECCHIATURA FUNZIONA IN MODALITÀ AUTOMATICA

a) Non usare il robot tosaerba in presenza di altre persone, in particolar modo di bambini o di animali domestici.

MANUTENZIONE E CONSERVAZIONE

AVVERTENZA! Se il robot tosaerba viene capovolto, l'interruttore principale deve essere sempre in posizione OFF.

L'interruttore principale deve essere in posizione OFF durante tutti i lavori al sottoscocca del tosaerba, come, ad esempio, la pulizia o la sostituzione delle lame.

a) Ai fini della sicurezza delle operazioni, accertarsi che tutti i dadi, i bulloni e le viti del robot tosaerba siano saldamente avvitati.
b) Controllare il robot tosaerba ogni settimana e sostituire le eventuali parti danneggiate o usurate.
c) Controllare in particolare che le lame e il disco lame siano integri. All'occorrenza, sostituire tutte le lame e le viti contemporaneamente in modo che le parti rotanti siano bilanciate.

d) Assicurarsi di utilizzare solo ricambi originali.

e) Assicurarsi che le batterie siano caricate utilizzando il caricabatteria corretto consigliato dal costruttore. L'uso non corretto potrebbe causare folgorazioni, surriscaldamento o perdite di liquidi corrosivi dalla batteria.

f) Nel caso di perdite di elettroliti, lavare con acqua/un agente neutralizzante, chiedere l'aiuto di un medico nel caso vengano a contatto con gli occhi, ecc;

g) Le manutenzione del robot tosaerba deve essere

eseguita seguendo le istruzioni del costruttore.

Suggerimento

Collegare la macchina e/o i suoi accessori solo a un circuito di alimentazione protetto da un dispositivo di corrente residua (RCD) con corrente di intervento non superiore a 30 mA.

Rischi residui

Per evitare infortuni, indossare guanti produttivi quando si sostituiscono le lame.

Trasferimento

Per i trasporti più lunghi, si raccomanda di riporre il robot tosaerba nell'imballaggio originale.

Per un trasferimento sicuro dall'area di lavoro o al suo interno:

a) fermare il tagliaerba premendo il tasto STOP; Si sceglie il PIN a quattro cifre quando si avvia il tagliaerba per la prima volta.
b) spegnere sempre il robot tosaerba se si ha intenzione di trasportarlo;
c) afferrare il robot tosaerba per l'impugnatura presente nella parte anteriore, nella parte posteriore. Trasportare il robot tosaerba con il disco lame lontano dal corpo.

Requisiti di esposizione RF

Per soddisfare i requisiti relativi all'esposizione RF, è necessario mantenere una distanza di separazione di almeno 200 mm tra questo dispositivo e le persone durante il funzionamento del dispositivo.

Per garantire la conformità, non è consigliabile eseguire operazioni a distanze più ravvicinate. L'antenna utilizzata per questo trasmettitore non deve essere collocata in congiunzione con altre antenne o trasmettitori.

Avvertenze di sicurezza per il pacco batteria all'interno dell'elettroutensile

a) Non smontare, aprire o strappare le celle secondarie o il pacco batteria.

b) Non mettere in corto circuito il pacco batteria. Non conservare il pacco batteria disordinatamente in una scatola o in un cassetto in cui potrebbe essere cortocircuitato da altri oggetti metallici. Quando il pacco batteria non è in uso, tenerlo lontano da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici, perché potrebbe crearsi un

collegamento tra i due terminali. Collegare i terminali della batteria potrebbe causare incendi o ustioni.

c) Non esporre il pacco batteria a calore o fuoco. Evitare di conservarlo alla luce diretta del sole.
d) Non sottoporre il pacco batteria a scosse meccaniche.
e) In caso di perdite da una cellula, evitare che il liquido entri in contatto con la pelle o gli occhi. In caso di contatto, lavare l'area interessata con abbondante acqua e consultare un medico.
f) Se si ingerisce una cella o un pacco batteria, consultare immediatamente un medico.
g) Tenere le celle e il pacco batteria puliti e asciutti.
h) Ricaricare solo con la base di ricarica fornita da Landxcape™. Non utilizzare caricabatterie diversi da quelli forniti per l'uso specifico con l'apparecchiatura.
i) Non utilizzare un pacco batteria non progettato per questo prodotto.
j) Tenere il pacco batteria fuori dalla portata dei bambini.
k) Conservare i documenti originali del prodotto per riferimenti futuri.
D Smaltire adeguatamente.
m) Non mescolare celle di diverse produzione, capacità, dimensione o tipo all'interno di un dispositivo.

1.2 Simboli su Landxcape™

AVVERTENZA – In caso di uso improprio, il robot tosaerba può essere pericoloso.

Leggere attentamente le istruzioni per l'uso e comprenderne il significato prima di utilizzare il robot tosaerba.

AVVERTENZA - Tenere gli astanti a distanza di sicurezza.

AVVERTENZA – Spegnere la macchina prima di sottoporla a manutenzione o di sollevarla.

AVVERTENZA – Non salire sopra il robot tosaerba.

Non bruciare

Se le batterie non sono disposte in modo appropriato, potrebbero entrare nel ciclo dell'acqua, il che può essere un pericolo per l'ecosistema. Non disporre le batterie usate come rifiuti urbani non differenziati.

Batteria agli ioni di litio. Questo prodotto è stato contrassegnato con un simbolo relativo alla "raccolta differenziata" per tutti i pacchi batteria. Sarà pertanto riciclato o smontato al fine di ridurre l'impatto ambientale. I pacchi batteria possono essere nocivi per l'ambiente e per la salute delle persone, in quanto possono contenere sostanze pericolose.

Non lavare il robot tosaerba con apparecchi ad alta pressione.

Dispositivo di Classe III

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

Leggere il manuale di istruzioni

Unità di alimentazione rimovibile

2. Componenti del robot tosaerba

1. STRISCIA DI RICARICA

2. TASTO STOP

3. MANIGLIA DI REGOLAZIONE DELL'ALTEZZA DI TAGLIO

4. SENSORE PIOGGIA

5. .RUOTA POSTERIORE

6. LAME

7. RUOTA ANTERIORE

8. PORTA USB

9. PACCO BATTERIA *

10. DISCO LAME

11. MANIGLIA

12. TASTO DI ACCENSIONE/SPEGNIMENTO

13. PULSANTE HOME

14. POMELLO

15. TASTO START

16. DISPLAY

17. PILA DI RICARICA

18. BASE DI RICARICA

19. PIN DI CONTATTO

20. TRASFORMATORE

21. PICCHETTO FILO PERIMETRALE

22. FILO PERIMETRALE

23. CHIODI DI ANCORAGGIO DELLA BASE DI RICARICA

24. DISTANZIATORE PER IL FILO PERIMETRALE

25. CHIAVE A BRUGOLA

26. CONNETTORER

* Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna.

Uso conforme alle norme

Questo prodotto è stato progettato per tosare l'erba di prati domestici. È progettato per falciare spesso, mantenendo il prato più vigoroso e bello che mai. In base alle dimensioni del prato, Landscape™ può essere programmato per funzionare in qualsiasi orario e con qualsiasi frequenza. Non è concepito per scavare, spazzare o sgombrare la neve.

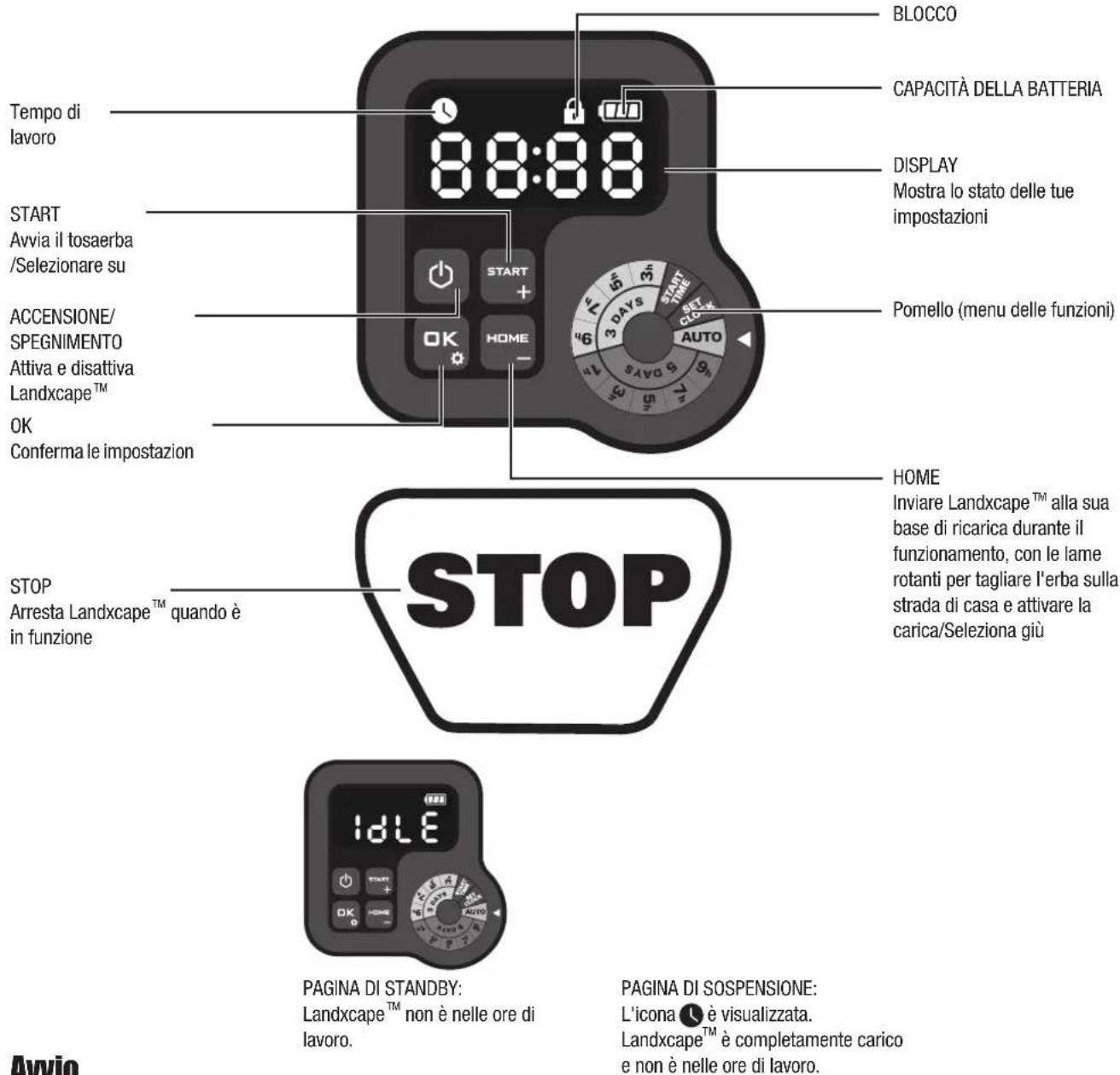

3. Pannello di controllo

Tempo di lavoro 88:88 BLOCCO CAPACITÀ DELLA BATTERIA DISPLAY Mostra lo stato delle tue impostazioni START Avvia il tosaerba /Selezionare su ACCENSIONE/ SPEGNIMENTO Attiva e disattiva Landscape™ OK Conferma le impostazion Pomello (menu delle funzioni) HOME Inviare Landscape™ alla sua base di ricarica durante il funzionamento, con le lame rotanti per tagliare l'erba sulla strada di casa e attivare la carica/Seleziona giù STOP Arresta Landscape™ quando è in funzione PAGINA DI STANDBY: Landxcape™ non è nelle ore di lavoro. PAGINA DI SOSPENSIONE: L'icona è visualizzata. Landxcape™ è completamente carico e non è nelle ore di lavoro. Avvio

Avvio

1) Dopo aver installato il filo perimetrale è possibile avviare Landxcape ™ (per posizionare il filo perimetrale consultare la Guida per l'installazione).
2) Premere innanzitutto finché il Landxcape™ non si accende. Per il primo utilizzo, immettere il codice PIN predefinito 0000 premendo per quattro volte quando il numero 0 lampeggia. (Il codice PIN può essere modificato, fare riferimento a "4.3 Impostazioni")

NOTA: Landxcape™ si spegne se non riceve input entro 30 secondi dall'accensione. Se si inserisce un codice PIN errato per tre volte, Landxcape™ fara partire l'allarme "di-di" e quindi si spegnerà.

3) Premere START seguito da un iniziare a tagliare l'erba.
4) Premere poi per far arrivare Landxcape™ alla base di ricarica, con le lame rotanti per tagliare l'erba sulla strada di casa. Landxcape™ continuera a tagliare l'erba fino all'esaurimento della carica della batteria, poi tornerà alla base di ricarica. Al completamento della carica, Landxcape™ riprenderà automaticamente a tagliare l'erba oppure rimarrà fermo nella base di ricarica, in base al programma di tosatura impostato.

NOTA: Quando Landxcape™ si accende, tutte le spie sul display si illuminano e quindi si spengono. Controllare se c'è qualche luce danneggiata. Si consiglia di schermare il display con la mano quando la luce esterna diventa troppo forte.

4. Per comprendere Landxcape™

Complimenti per l'acquisto del nuovo Landxcape™ e per essere entrati nella spensierata vita della tosatura automatica. Di seguito, vogliamo aiutarvi a capire meglio come pensa Landxcape™.

4.1 Come fa Landxcape™ a riconoscere ciò che deve tagliare?

Landxcape™ sceglie la direzione a caso. Si assicura che tutto il prato venga tagliato uniformemente senza lasciare alcuna striscia di erba poco attraente (Vedere Fig. A).

4.2 Come fa Landxcape™ a sapere dove deve andare?

Landxcape™ è in grado di agire per conto proprio. Landxcape™ sa quando deve portarsi sulla propria base di ricarica per fare il pieno di corrente, rileva la pioggia, si arresta se intuisce un problema e quando urta qualcuno o qualcosa che gli ostruisce il percorso, si ferma, fa retromarcia e cambia strada. Landxcape™ arresta inoltre automaticamente la rotazione del disco lame se viene sollevato da terra, al fine di evitare un incidente.

A. Per trovare la base di ricarica

Quando Landxcape™ rileva la necessità di ricaricarsi, smetta di tagliare e segue il cavo perimetrale in senso anti-orario per tornare alla base di ricarica.

B. Sensore di pioggia

Landxcape™ è dotato di un sensore di pioggia laterale, sensibile alle gocce di pioggia, che comunica a Landxcape™ di smettere di tosare l'erba e di seguire il cavo perimetrale fino alla base di ricarica. (Vedere Fig. B).

Una volta trascorso il tempo di ritardo, Landxcape™ riprenderà a tagliare l'erba. Il tempo di ritardo predefinito è di 180 min. Quando i sensori di pioggia sono bagnati, Landxcape™ ritorna alla sua base. Quando i sensori pioggia sono asciutti, Landxcape™ inizierà il conto alla rovescia del lasso di tempo. Se si desidera uscire dal Ritardo per pioggia, asciugare l'area del sensore e spegnere e riaccendere il robot rasaerba agendo sull'interruttore principale. Una volta completato il ciclo di spegnimento e riaccensione, sarà possibile utilizzare nuovamente l'apparecchio.

C. Rilevazione del filo perimetrale

Landxcape™ segue sempre il limite impostato dal filo perimetrale e utilizza sensori nella parte anteriore per rilevare quando si avvicina. (Vedere Fig. C).

D. Avvio e arresto durante la tosatura (Vedere Fig. D, E1, E2)

Per iniziare a tagliare l'erba, premere il tasto ON/OFF e inserire il codice PIN. Premere seguito da per comandare a Landscape™ di arrestare la tosatura, basta premere il pulsante di STOP nella parte

superiore del tosaerba.

Se Landxcape™ sente che qualcosa è sbagliato, verrà visualizzato un messaggio di errore sul display. Per informazioni sui 9. messaggi di errore, consultare la sezione Messaggi di errore. E si spegne se non riceve alcun input dall'utilizzatore entro 20 min.

Per riavviarlo:

• Premere seguito da OK

- Landxcape™ è quindi pronto per iniziare la tosatura!

4.3 Impostazione

Prima di avviare Landxcape™ per la prima volta, è necessario utilizzare un normale tosaerba o un tagliabordi per tagliare l'erba a un'altezza di 6 cm o meno, quindi impostare l'altezza di taglio di Landxcape™ al massimo (6 cm) per il primo taglio. E puoi impostare manualmente il programma ruotando la manopola.

NOTA: Quando si esegue l'impostazione del programma manualmente, Se Landscape™ non riceve alcun input dall'utente entro pochi secondi, entrerà nella pagina di standby.

8:8:88 START OK HOME AUTO

Solo per riferimento

Come mostrato nella figura sopra, è possibile ruotare la manopola in senso orario e antiorario.

Notare la freccia sul lato destro della manopola, che punta alla funzione da selezionare.

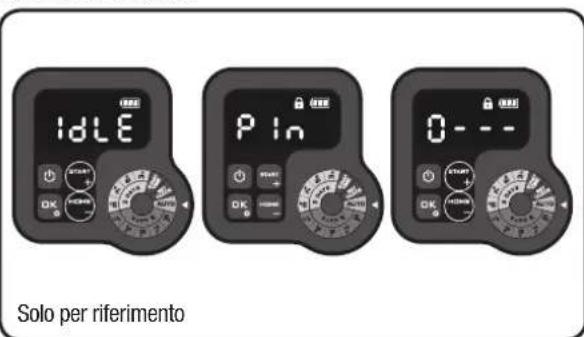

(1) Cambiare il codice PIN

Per modificare il codice PIN, tenere premuti imporaneamente entrambi i tasti e per 5 secondi. L'icona lampeggerà e il "OLD PIN" inizierà a lampeggiare. Poi, il primo numero lampeggerà, utilizzare o inserire il vecchio codice PIN e premere confermare. Il prossimo numero lampeggerà. Utilizzare lo stesso metodo per completare altri numeri. Poi, "P in1" lampeggerà, il primo numero lampeggerà e utilizzerà selezionare il numero desiderato e premere per confermare. Il prossimo numero lampeggerà. Usa lo stesso metodo per completare altri numeri. Ad esempio, il nuovo codice PIN è impostato su 0326. Dopodiché, "P in2" inizierà a lampeggiare e il primo numero lampeggerà di nuovo. Utilizzare lo stesso metodo per inserire il nuovo codice PIN impostato in questo momento (in questo esempio, 0326). Quindi "P in0326" lampeggerà sul display. Il tuo codice PIN è stato cambiato con successo.

IdLE P In 0--- Solo per riferimento

[2] Impostare anno, data e ora

Impostare l'anno, la data e l'ora sono elementi di impostazione obbligatori. Se non si impostano questi elementi, ciò influenzerà il tempo di pianificazione nelle seguenti impostazioni. Questi articoli dovrebbero essere impostati nell'ordine dell'anno, data e ora.

Per impostare l'anno ruotare la manopola su 20 21. L'icona il numero sul display lampeggiano, ad esempio 20 21. Utilizzare selezionare l'anno desiderato. Quindi premere OK per confermare per completare l'impostazione dell'anno.

Solo per riferimento

Nel frattempo, l'icona 📣 lampeggerà di nuovo e verrà visualizzato un numero per indicare la data, ad esempio 09-29, ovvero il 29 settembre. Quando 09 lampeggia, utilizzare 📣 selezionare il numero e premere 📄 per confermare. Quindi 21 lampeggerà. Utilizzare lo stesso metodo per selezionare il numero e premere 📄 per confermare per completare l'impostazione della data.

09:29 START + HOME - 3 DAYS AUTO

Solo per riferimento

Nel frattempo, l'icona lampeggerà e verrà visualizzata l'ora, ad esempio 14:08. Quando lampeggia, utilizzare un selezione are il numero e premere per confermare. Quindi lampeggerà, utilizzare lo stesso metodo per selezionare il numero e premere per confermare. Ora l'impostazione dell'ora è completata e Landscape™ entrerà nella pagina di standby.

14:08 START + HOME - 24:08 3:00 5:00 6:00 7:00 8:00 9:00 10:00 11:00 12:00 13:00 14:00

Solo per riferimento

IDLE START + OK HOME - 3.045 1.045

Pagina di standby

(3) Impostare l'ora di inizio

L'orario di avvio predefinito del tosaerba è 09:00, che può essere modificato in qualsiasi momento ruotando la manopola su START TIME. Dopo aver selezionato l'ora di inizio, il display mostrerà l'ora di inizio predefinita (09:00). L'icona e il numero lampeggiano sul display. Quando lampeggia 09, utilizzare più selezionare il numero, quindi

premere OK per confermare. Quindi Campeggerà, utilizzare lo stesso metodo per selezionare il numero, quindi premere OK per confermare. Ora che l'ora di inizio è impostata, Landscape™ entrerà nella pagina di standby.

Ad esempio, utilizzando il metodo sopra per impostare l'ora di inizio alle 10:30, il Landscape™ inizierà il taglio alle 10:30.

09:00 START OK HOME 12.5 GHz 3.2 GHz 4.5 GHz 5.0 GHz 6.0 GHz 7.0 GHz 8.0 GHz 9.0 GHz 10.0 GHz

Solo per riferimento

IdLE

Pagina di standby

[4] Sviluppare il programma di lavoro

Opzione 1. AUTO (Orario di lavoro consigliato in base alle impostazioni regionali)

Ruotate la manopola su AUTO. Ad esempio, R800 numero lampeggerà. Utilizzare + o HEAY - r selezionare l'area del prato desiderata, quindi premere OK per confermare.

A800 START + OK HOME AUTO 71 6 5 4 3 2 1 AUTO AUTO Auto

Solo per riferimento

La tabella seguente elenca l'orario di lavoro predefinito di Landxcape™:

Programma
Zona (m2)	Domenica	Lunedi M	Martedi	Mercoledi	Giovedi	Venerdi	Sabato
50 / /	lavoro * /	/ lavoro	* /
100 /	lavoro * /		lavoro	/ lavoro	o * /
150 /	lavoro * /		lavoro	/ lavoro	o * /
200 ~ 800**	/	lavoro *	lavoro	lavoro	lavoro	lavoro *	/

* Il taglio del filo verrà eseguito alla prima falciatura della giornata.

** In questo caso l'orario di lavoro è diverso dal lunedì al venerdì. Dipende dall'area impostata.

Opzione 2. Impostare manualmente il programma di lavoro

È possibile regolare facilmente il tempo di lavoro ruotando la manopola. Ruotare la manopola per selezionare il tempo di lavoro richiesto. Ad esempio, "3d3h", il che significa che Landxcape™ funzionerà per 3 giorni (lunedì, mercoledì e venerdì), per una durata di 3 ore al giorno. Nota: mantieni il tempo di lavoro impostato sulla manopola e il tuo Landxcape™ funzionerà ciclicamente in base ad esso. Ad esempio, se l'ora di inizio è impostata su 10:00 e l'orario di lavoro è impostato su 3d3h, Landxcape™ ritaglierà ciclicamente dalle 10:00

all'1: 00 il lunedì, mercoledì e venerdì. Se avvii Landxcape™ alle 14:00 di martedì, Landxcape™ verrà ritagliato solo una volta.

Le due tabelle seguenti sono informazioni dettagliate: TAVOLO 1

Programma di 3 giorni

Tempo/al giorno	Domenica	Lunedi	Martedi	Mercoledi	Giovedi	Venerdi	Sabato
3 h /		lavoro *	/ lavoro /			lavoro *	/
5 h /		lavoro *	/ lavoro /			lavoro *	/
7 h /		lavoro *	/ lavoro /			lavoro *	/
9 h /		lavoro *	/ lavoro /			lavoro *	/

Solo per riferimento

TAVOLO 2
Programma di 5 giorni

Tempo/al giorno	Domenica	Lunedi	Martedi	Mercoledì	Giovedì	Venerdì	Sabato
1 h /		lavoro *	lavoro	avoro lavoro		lavoro *	/
3 h /		lavoro *	lavoro	avoro lavoro		lavoro *	/
5 h /		lavoro *	lavoro	avoro lavoro		lavoro *	/
7 h /		lavoro *	lavoro	avoro lavoro		lavoro *	/
9 h /		lavoro *	lavoro	avoro lavoro		lavoro *	/

* Il taglio del filo verrà eseguito alla prima falciatura della giornata.

Solo per riferimento

Nota: Durante il funzionamento in conformità con il programma di lavoro, premere ed forzare Landscape™ a terminare la giornata di lavoro.

4.4 Con che efficienza Landxcape™ taglia l'erba?

I tempi di tosatura sono diversi per ciascun prato e dipendono dai fattori indicati di seguito. Regolare gradualmente i tempi di tosatura di Landxcape™ al giorno fino a trovare l'impostazione più adeguata.

Landxcape™ è in grado di eseguire la tosatura in aree di dimensioni diverse, sebbene ciò dipenda da vari fattori, tra cui:

• tipo di erba nel prato e relativo tasso di crescita;
  • affilatura delle lame;
• umidità
  • temperatura circostante
  • quantità di ostacoli presenti nel prato

A differenza della maggior parte degli altri rasaerba, Landxcape™ utilizza un sistema di carica laterale che consente di tagliare il più possibile l'erba circostante. Inoltre la parte inferiore forata della base di ricarica consente all'erba di crescere tra un foro e l'altro, conferendo alla base un aspetto piacevole.

L'altezza di taglio di Landxcape™ può essere regolata. Prima di avviare Landxcape™ per la prima volta, è necessario tagliare l'erba fino a un'altezza non superiore a 6 cm con il rasaerba manuale. Quindi, impostare l'altezza di taglio del tuo Landxcape™ al massimo (6 cm) per la sua prima falciatura. (Vedere Fig. F)

Landxcape™ offre prestazioni di taglio ottimali in condizioni climatiche asciutte. È anche fattibile far il tuo Landxcape™ funzionare nei giorni di pioggia purché il prato sia solido. Controlla e pulisci regolarmente il tosaerba.

Landxcape™ teme i temporali. In caso di temporale, proteggere Landxcape™ scollegando la base di ricarica eil filo perimetrale e assicurandosi che Landxcape™ non possa caricarsi.

Landxcape™ adora tagliare l'erba e, per tagliare meglio, richiede che le sue lame siano tenute in buone condizioni. Landxcape™ è in grado di compiere varie operazioni da solo, ma a volte necessita di aiuto per evitare che si danneggi.

• Evitare che Landxcape ^TM si muova sulla ghiaia.
• Rimuovere o sbloccare gli ostacoli sui quali Landxcape ^TM potrebbe accidentalmente salire e con i quali potrebbe danneggiare il disco lame.
• Rimuovere tutti i detriti e i corpi estranei dal prato.

5. Nozioni di base relative al filo perimetrale

5.1 Per fissare il filo perimetrale

Utilizzare il distanziatore per il filo perimetrale per impostare la distanza adeguata dal bordo del prato (oltre 26 cm). Questa è la distanza raccomandata. Utilizzare il distanziatore per un'installazione adeguata. Se anche i vicini utilizzano un Landxcape™, è necessario mantenere una distanza di almeno 1 metri dal filo perimetrale ed i vicini.

Il filo perimetrale deve delimitare esattamente l'area di taglio prevista. Landscape™ potrebbe confondersi in presenza di altre curve o bobine di filo perimetrale che non fanno parte della sua area di taglio (Vedere Fig. G). In caso di eccesso di filo perimetrale una volta delimitata l'area di taglio, tagliare e conservare il filo in un altro luogo. Tuttavia, è importante lasciare la lunghezza necessaria nel punto in cui si collega alla base di ricarica in modo che possa collegarsi e rimanere interrato.

5.2 Per interrare il filo perimetrale

Se si pianifica di seppellire il cavo perimetrale, si raccomanda prima di fissare il cavo perimetrale con le apposite pinze al prato per facilitare eventuali regolazioni che dovessero essere necessarie. Una volta completata l'installazione del filo perimetrale, si raccomanda di chiedere a Landxcape™ di seguire il filo perimetrale premendo . consentirà verificare il funzionamento del Landxcape™ nel nuovo ambiente. Mentre si osserva il Landxcape™ che individua la base di ricarica si possono fare modifiche al percorso del cavo perimetrale per assicurarsi che Landxcape™ sia in grado di seguirlo quando torna alla base di ricarica. garantendone il funzionamento in relazione alla base si ricarica prima di seppellire il cavo di confine.

5.3 Unione del filo perimetrale

Se il filo perimetrale deve essere prolungato o giuntato, utilizzare un connettore. È resistente all'acqua e assicura una connessione elettrica affidabile. Inserire le estremità dei due fili in uno dei tre fori del connettore. Accertarsi che i fili siano inseriti completamente nel connettore, in modo che siano visibili entrambe le estremità attraverso la parte trasparente dall'altro lato del connettore. (Vedere Fig. H) Utilizzare una pinza per premere completamente il pulsante sopra il connettore. (Vedere Fig. I1, I2)

AVVERTENZA: Si raccomanda di non giuntare il filo perimetrale semplicemente con del nastro adesivo, né di utilizzare una morsettiera per effettuare la connessione. L'umidità del terreno potrebbe ossidare il filo, provocando col tempo un corto circuito.

6. Aggiornamento del software

Il software di Landxcape™ può essere aggiornato quando sono disponibili nuove versioni. L'ultima versione del software può essere scaricata dal nostro sito web www.landxcape-robotics.com.

Aggiornamento tramite USB. Vedere le istruzioni per il download e l'installazione sotto.

(1) l'ultima versione del software è disponibile su: www.landxcape-robotics.com. L'aggiornamento verrà scaricato come file zip. Decomprimere il file zip e copiare il contenuto in una chiavetta USB vuota formattata in FAT32 NOTA: il software verrà scaricato come file zip. Decomprimi il file zip prima di salvarlo nella chiavetta USB.
(2) Appoggiare il Landxcape ^TM su una superficie piana. Premiøer spegnere Landxcape.
(3) Inserire la chiavetta USB nella porta. (Vedere Fig. J1)
(4) Accendi Landxcape. L'aggiornamento inizierà automaticamente. Attendere finché sul display non compare "USB" (vedere la figura J2, J3), quindi rimuovere l'unità USB (unità flash) e chiudere saldamente il coperchio di protezione. Quando il display mostra "O - - -", l'aggiornamento è completo e Landxcape™ inserirà la pagina PIN.

Il manuale contenuto nella confezione si riferisce al software installato "di serie". Alcune nuove caratteristiche/funzioni disponibili nella nuova versione potrebbero non essere descritti nel manuale. Per le impostazioni non descritte nel manuale contenuto nella confezione, visitare il sito web www.landxcape-robotics.com per scaricare l'ultima versione del manuale.

7. Manutenzione

Controllare periodicamente Landxcape™. Landxcape™ lavora sodo e dopo un certo periodo di tempo ha bisogno di una buona pulizia e di sostituire le sue parti, le quali potrebbero usurarsi. Non utilizzare il Landxcape™ se l'interruttore di accensione/spegnimento è difettoso. Prima di qualsiasi intervento di assistenza o manutenzione spegnere il robot tosaerba.

Nella seguente documentazione desideriamo mostrare come lasciare adattare il nuovo Landxcape™ alla sua nuova casa offrendogli la migliore assistenza possibile.

7.1 Mantenere affiliate le lame

AVVERTENZA: prima di pulire, regolare o sostituire le lame, spegnere Landscape™ e indossare dei guanti di protezione.

AVVERTENZA: assicurarsi di sostituire TUTTE le lame ogni volta. Usare sempre viti nuove quando si sistemano le lame. Questa precauzione è importante per assicurare il trattenimento delle lame e il bilanciamento del disco lame rotante. Il mancato utilizzo di viti nuove può provocare serie lesioni.

Landxcape™ non taglia l'erba come altri tosaerba. Le sue lame sono affilatissime su tutti i 2 lati e ruotano in entrambe le direzioni raggiungendo la massima capacità di taglio (Vedere Fig. K). Ogni lama del Landxcape™ ha 2 estremità taglienti. Il disco lame ruoterà in avanti o all'indietro in modo casuale per usare entrambe le estremità taglienti. Ciò contribuisce a ridurre al minimo la frequenza di sostituzione della lama di taglio. Ogni lama durerà 2 mesi se il dispositivo è programmato per tagliare l'erba ogni giorno. Verificare sempre se le lame sono scheggiate o danneggiate e sostituirle, se necessario. Quando le lame sono smussate e usurate devono essere sostituite con le lame di ricambio fornite con Landxcape™. Le lame di ricambio sono anche disponibili presso il rivenditore Landxcape™ più vicino.

A. Sostituire le lame

Dopo un certo periodo di tempo, di solito dopo ogni stagione, le lame di Landxcape™ devono essere sostituite. Pertanto, quando si sostituiscono la lame, assicurarsi di sostituirle tutte contemporaneamente. È possibile sostituirle con uno dei kit di lame di ricambio e le viti delle lame supplementari in dotazione con Landxcape™.

Prima di tentare di sostituire le lame di Landxcape™, spegnere il tosaerba e indossare guanti protettivi. Quindi attenersi alle seguenti procedure:

1. Capovolgere delicatamente Landxcape ™.
2. Rimuovere il coperchio della batteria e rimuovere la batteria.
3. Svitare le viti delle lame con un cacciavite a taglio. (Vedere Fig. L)
4. Avvitare saldamente le nuove lame.
5. Risistemare la batteria e il coperchio della batteria.

IMPORTANTE: una volta avvitate le lame sul disco lamee, assicurarsi che routino liberamente.

7.2 Pulizia

AVVERTENZA: prima di eseguire la pulizia, spegnere Landxcape™ Indossare guanti protettivi prima di pulire il disco lame e non utilizzare acqua corrente.

A. Pulizia del corpo

Landxcape™ dura più a lungo e meglio se pulito periodicamente. Dal momento che il vostro Landxcape™ è un apparecchio elettrico dovete

fare attenzione quando lo pulite, quindi NON usare una canna, apparecchi ad alta pressione o versare acqua corrente su Landxcape™, è meglio usare una bottiglia spray piena d'acqua. Per la pulizia dell'alloggiamento in plastica stampo utilizzare una spazzola morbida o un panno pulito ed evitare l'uso di solventi o lucidanti (Vedere Fig. M). Infine, assicurarsi di rimuovere tutto l'accumulo di erba tagliata e dii detriti, soprattutto dalle prese d'aria di raffreddamento del motore.

B. Pulizia della scocca

Anche in questo caso, è importante spegnere Landxcape™ e indossare guanti protettivi prima di toccare il disco lama.

Prima capovolgere Landxcape™ per esporne la parte inferiore. Qui si può notare il disco lame, il telaio scatolato motore circostante e le ruote anteriori e motrici. Pulire tutto accuratamente con una spazzola morbida o un panno umido.

AVVERTENZA: Non pulire MAI la parte inferiore di Landxcape™ con un getto d'acqua. I componenti potrebbero danneggiarsi.

(Vedere Fig. N1, N2)

Ruotare il disco lame per assicurarsi che ruoti liberamente. Controllare che le lame girino liberamente attorno alle viti di fissaggio. Rimuovere qualsiasi ostacolo.

IMPORTANTE: rimuovere i detriti depositatisi in modo che non causino crepe nel disco lame. Anche la più piccola crepa può ridurre la potenza di taglio di Landscape™.

C. Pulizia dei pin di contatto e delle strisce di ricarica

Pulire con un panno i pin di contatto situati sulla base di ricarica e le strisce di ricarica situate su Landxcape™. Rimuovere periodicamente tutto l'accumulo di erba tagliata e di detriti intorno ai pin di contatto e alle strisce di ricarica per garantire ogni volta il corretto caricamento di Landxcape™.

7.3 Durata della batteria

Il cuore di Landxcape™ è costituito da una batteria al litio a 20V. Per una corretta conservazione della batteria, assicurarsi che sia completamente carica e conservata in un luogo fresco e asciutto.

NOTA: La temperatura di esercizio raccomandata per Landxcape™ è di 0-55°C.

La vita utile della batteria di Landxcape™ dipende da vari fattori, tra cui:

• la durata della stagione di tosatura nella propria regione geografica;
• la quantità di ore in cui Landxcape ™ esegue la tosatura al giorno;
• la cura della batteria quando viene conservata.

Landxcape™ si può caricare manualmente senza cavo perimetrale

1. Connettere la base di ricarica a una fonte di alimentazione adatta. La spia verde sulla base di ricarica si illuminerà.
2. Mentre Landxcape ™ è spento, agganciarlo manualmente alla base di ricarica. (Vedere Fig. 0)
3. La luce verde lampeggia sulla base di ricarica, Landxcape ^TM incomincerà la ricarica.

7.4 Rimessaggio invernale

Landxcape™ dura più a lungo e conserva le prestazioni ottimali se viene riposto al coperto. Perciò, sebbene sia resistente, si consiglia di riporre Landxcape™ nella rimessa o nel garage durante l'inverno.

Prima di riporre al coperto Landxcape ^TM , assicurarsi di:

• pulire accuratamente Landxcape ™;
- Caricare completamente la batteria e rimuoverla da Landxcape ™.
- spegnere il tosaerba.

Per massimizzare la durata della batteria, caricare completamente la

batteria e rimuoverla da Landxcape™ prima di riporla durante l'inverno.

AVVERTENZA: Proteggere la parte inferiore di Landxcape™ dall'acqua. Non riporre MAI Landxcape™ all'aperto

sottosopra.

Il filo perimetrale può essere lasciato nel terreno, anche se le sue estremità devono essere protette, ad esempio collocandole in una lattina di grasso. Se la base di ricarica viene lasciata fuori durante l'inverno, lasciare il filo perimetrale collegato.

NOTA: Quando si riattiva Landxcape™ dal rimessaggio invernale, assicurarsi che le strisce di ricarica e i pin di contatto siano pulite. È meglio utilizzare carta vetrata fine.

7.5 Sostituzione della batteria

AVVERTENZA: premere il tasto ON/OFF su OFF prima di effettuare qualsiasi regolazione, sostituzione ozione. Prima sostituire le lame, spegnere Landxcape™ e are dei guanti di protezione.

Per sostituire la batteria, attenersi alle seguenti procedure:

1. Capovolgere delicatamente Landxcape ™
2. Rimuovere le viti sulla batteria. Rimuovere il coperchio della batteria. (Vedere Fig. P1)
3. Estrarre delicatamente la vecchia batteria. Premere il fermo e sganciare i connettori. (Vedere Fig. P2)

NOTA: non tirare dai cavi. Tenere con la mano i connettori e sganciare il fermo.

1. Inserire una nuova batteria originale collegando insieme i connettori e farla scattare in posizione. (Vedere Fig. P3, P4)

2. Montare la batteria come illustrato. (Vedere Fig. P5) Rimontare il coperchio e stringere saldamente le viti.

8. Messaggi di funzione

Display Messaggio Azione
- F : -	Ritardo pioggia attivato. Non è richiesta alcuna azione

9. Messaggi di errore

Sintomo Causa	Azione
-81-	Landxcape^TM si trova fuori dall'area di lavoro.	1. Se Landxcape^TM si trova fuori dall'area di lavoro: spegnere Landxcape^TM e portarlo all'interno dell'area di lavoro. Accendere Landxcape^TM . Premere [IMAGE]guito da . OK2. Se Landxcape^TM si trova all'interno dell'area di lavoro, controllare che il LED sulla base di ricarica sia verde. In caso contrario, verificare che la base di ricarica sia collegata correttamente al caricabatterie e che il caricabatteria sia collegato a una fonte di alimentazione idonea. In questo caso, significa che le estremità del filo perimetrale non sono collegate ai morsetti corretti ed è necessario invertire il collegamento.3. L'indicatore luminoso rosso della base di ricarica si illumina, verificare che il cavo perimetrale sia ben collegato ai morsetti sulla base di ricarica. Se il problema persiste, verificare che il cavo perimetrale non sia stato tagliato.
-82-	Motore delle ruote bloccato	1. Spegnere Landxcape^TM : portare Landxcape^TM in un'area priva di ostacoli;2. Accendere Landxcape^TM . Premere [IMAGE]guito da . OK3. Se continua ad essere visualizzato il messaggio di errore; spegnere Landxcape^TM ; capovolgere Landxcape^TM e controllare se è presente qualche ostacolo che impedisce alle ruote di ruotare.4. Rimuovere qualsiasi ostacolo, capovolgere Landxcape^TM , accendere Landxcape^TM .Premere [IMAGE] seguito da OK
-83-	Disco lame bloccato	1. Spegnere Landxcape^TM ;2. Capovolgere Landxcape^TM e controllare se è presente qualche ostacolo che impedisce al disco lama di ruotare.3. Rimuovere qualsiasi ostacolo.4. Capovolgere di nuovo il Landxcape^TM e portarlo in un'area con erba bassa o regolare l'altezza di taglio;5. Accenderlo Landxcape^TM . Premere [IMAGE]guito da . OK
-84-	Landxcape^TM è intrappolato.	1. Spegnere Landxcape^TM .2. Portare Landxcape^TM in un'area priva di ostacoli.3. Accendere Landxcape^TM . Premere [IMAGE]guito da . OK4. Se continua ad essere visualizzato il messaggio di errore; spegnere Landxcape^TM ; capovolgere Landxcape^TM . Verificare che nulla impedisca alle ruote di girare.5. Rimuovere qualsiasi ostacolo, capovolgere Landxcape^TM , accendere Landxcape^TM .Premere [IMAGE] seguito da OK
-85-	Landxcape^TM è sollevato da terra.	1. Spegnere Landxcape^TM .2. Portare Landxcape^TM in un'area priva di ostacoli, accendere Landxcape^TM . Premere seguito [IMAGE]da OK3. Se il messaggio di errore è ancora visualizzato: spegniere Landxcape, capovolgere Landxcape^TM e controllare se c'è qualcosa che impedisce alle ruote anteriori di ruotare.4. Rimuovere qualsiasi oggetto, capovolgere Landxcape^TM , accendere Landxcape^TM .Premere [IMAGE] seguito da OK
-86-	Landxcape^TM è capovolto. Capovolgere Landxcape^TM . Premere [IMAGE]guito da . OK
-87-	Errore della batteria	1. Controllare la temperatura della batteria. Se la temperatura è troppo alta, attendere che la temperatura si sia raffreddata. Premi [IMAGE]i . OK2. Sostituire con una nuova batteria. Riavviare Landxcape . Premi [IMAGE] poi OK3. Se l'errore si verifica ripetutamente, provare a modificare la pianificazione di lavoro.
-88-	Ci vuole troppo tempo prima che LandxcapeTM torni alla base di ricarica.	Agganciare manualmente LandxcapeTM alla base di ricarica per la ricarica. Dopo che LandxcapeTM è completamente carico, Premi 📄i . OKFare riferimento al manuale di installazione.
-88-	Errore sconosciuto	Riavviare LandxcapeTM. Premi 📄i . 📄il messaggio di errore è ancora visualizzato, contattare un agente di servizio per assistenza.

• Prima di accendere Landxcape ^TM , controllare sempre che si trovi all'interno dell'area di lavoro. In caso contrario, viene visualizzato il messaggio “-E :-”. Questo messaggio viene visualizzato anche quando Landxcape ^TM si trova sul filo perimetrale quando è acceso.
• Se per qualsiasi motivo (ad esempio, una festa o bambini che giocano...) si desidera parcheggiare Landxcape ™ nella base di ricarica: premere seguito da OK landxcape ™ tornerà alla base di ricarica e si fermerà là. Oppure premi Qer chiudere Landxcape ™.
• Se un errore si verifica ripetutamente nella stessa area del prato, potrebbe esservi un problema con il filo perimetrale. Fare riferimento alle precedenti istruzioni di installazione e controllare l'impostazione con il suo aiuto.
• Se il prato è diviso in due zone separate collegate da un corridoio inferiore a 1 m, uno dei quali non è dotato di base di ricarica: quando il Landxcape™ è scarico, portarlo manualmente alla base di ricarica. Il processo di ricarica avrà inizio.
• Se occasionalmente il Landxcape ^TM non funziona normalmente cercare di riavviarlo. Se il problema persiste, provare a rimuovere e reinstallare la batteria. Se non si riesce a risolvere il problema contattare il tecnico dell'assistenza Landxcape ^TM .
• Non lavare l'apparecchio con impianti ad alta pressione. Potrebbero causare danni alle batterie o all'apparecchio.

10. Risoluzione dei problemi

Se Landscape™ non funziona correttamente, attenersi alla guida alla risoluzione dei problemi di seguito. Se il problema persiste, contattare il rivenditore.

Sintomo Causa Azione
Il LED della base di ricarica non si accende.	Non vi è alimentazione.	Verificare che il cavo di alimentazione sia collegato correttamente al caricabatterie e che il caricabatteria sia collegato a una fonte di alimentazione idonea.
L'indicatore luminoso rosso della base di ricarica si illumina.	Il filo perimetrale non è collegato.	Verificare che il filo perimetrale sia collegato correttamente alla base di ricarica.Controllare che il filo perimetrale non presenti rotture, specialmente alle estremità, specialmente alle estremità.
Landxcape^TM si accende, ma il disco lame non si muove.	Landxcape^TM sta cercando la base di ricarica (a meno che non si prema 📄 📋 📁 pulsante per farlo andare alla base di ricarica).	È normale. Landxcape^TM deve essere ricaricato e il disco lame non ruota mentre cerca la base di ricarica.
Landxcape^TM vibra	È possibile che le lame siano danneggiate. Controllare le condizioni del disco lame.	Controllare le lame e le viti e sostituirle, se necessario.Rimuovere gli eventuali detriti e corpi estranei dalle lame e dal disco lame.
L'erba è stata tagliata in modo non uniforme.	Landxcape^TM non funziona una quantità di ore sufficiente al giorno.	Utilizzarlo più a lungo.
	L'area di taglio è troppo grande.	Ridurre le dimensioni dell'area di taglio o utilizzarlo più a lungo.
	Le lame non sono affiliate. Sostituire le lame e le	viti per bilanciare il disco lame
	L'altezza di taglio impostata è bassa per la lunghezza dell'erba.	Sollevare l'altezza di taglio, quindi abbassarla gradualmente.
	Erba o altri oggetti sono avvolti intorno il disco lame.	Controllare il disco lame e rimuovere l'erba o altri oggetti.
	Vi è un accumulo di erba nel disco lama o nel telaio scatolato motore.	Assicurarsi che il disco lame ruoti agevolmente. Se necessario, estrarre il disco lame e rimuovere i detriti.
Landxcape^TM si trova all'interno dell'area di lavoro e il filo perimetrale è collegato. Ma il display mostra il messaggio “- ∈ 1-”.	Le estremità del filo perimetrale non sono collegate correttamente ai morsetti.	Invertire il collegamento delle estremità del filo perimetrale.
	Il cavo perimetrale è rotto. Riparare il cavo perimetrale danneggiato con connettori.
Il tempo di ricarica è molto più lungo di quanto previsto.	Collegamento scadente causato dalla contaminazione delle strisce di ricarica.	Pulire le pin di contatto della base di ricarica e le strisce di ricarica della macchina con un panno.
	Il programma di protezione della ricarica si è attivato a causa dell'elevata temperatura.	Posizionare la base di ricarica in un'area ombreggiata o attendere finché la temperatura è diminuita.
Il tosaerba non si ricarica	Non c'è corrente.	Verificare che il cavo di alimentazione sia collegato correttamente al caricabatterie e che il caricabatterie sia collegato a una fonte di alimentazione idonea.
	Non funziona correttamente durante la ricarica manuale	Fare riferimento alla ricarica manuale nella Sezione 7.3.
LandxcapeTM inizia ad avere tempi di esercizio più brevi tra le ricariche	Il disco lame è intasato da corpi estranei	Estrarre il disco lame e pulirloL'erba è troppo alta e troppo spessa.
	LandxcapeTM vibra fortemente	Controllare il disco lame e la lama, rimuovere l'erba o altri oggetti.
	La batteria potrebbe essere scarica o vecchia. Sostituire con una batteria nuova.
LandxcapeTM non si aziona all'orario corretto.	L'orologio non è impostato all'orario corretto.	Impostare l'orologio sull'ora corretta, fare riferimento alla Sezione 4.3.
	Gli orari di taglio programmati per il LandxcapeTM non sono corretti.	Modificare le impostazioni dell'orario di avvio e arresto tosatura.
	LandxcapeTM viene posizionato manualmente nella base di ricarica.	Premere e accessivamente .
	La batteria non si carica poiché la sua temperatura supera i 55 quando fa caldo.	Attendere fino a quando la batteria si è raffreddata.
LandxcapeTM non può agganciarsi correttamente alla base di ricarica	Influenze da parte dell'ambiente. Riattivare LandxcapeTM.
	Collegamento scadente causato dalla contaminazione delle strisce di ricarica.	Pulire i pin di contatto della base di ricarica e le strisce di ricarica della macchina con un panno.
La spia verde sulla base di ricarica si accende prima che la ricarica sia completa.	La base di ricarica si sta surriscaldando.	Posizionare la base di ricarica in un'area ombreggiata o attendere finché la temperatura è diminuita.
LandxcapeTM si muove fuori dal filo perimetrale.	Il cavo perimetrale è stato installato con angoli acuti.	Controllare che gli angoli del cavo siano morbidi.
Il LandxcapeTM non taglia l'erba in un'area all'interno della zona perimetrale.	L'area di taglio è più ampia dell'area consentita per il LandxcapeTM.	Ridurre l'area di taglio o utilizzare LandxcapeTM con un'area di taglio più ampia consentita.
Il LandxcapeTM fa retromarcia o ruota in modo erratico vicino al filo perimetrale.	Il cavo perimetrale di un altro LandxcapeTM o di un robot tosaerba di altra marca è posizionato troppo nelle vicinanze.	Assicurarsi che il Cavo Perimetrale LandxcapeTM sia posizionato ad una distanza di almeno 1m rispetto al cavo perimetrale limitrofo.
	In condizioni di umidità, il segnale elettrico del filo perimetrale potrebbe interrompersi nei punti di giunzione o di riparazione.	Controllare i punti di giunzione del filo perimetrale. Isolarli per ottenere una connessione completamente impermeabile.
	Si è verificata una perdita di segnale dovuta a un isolamento danneggiato.	Riparare l'isolamento danneggiato del filo perimetrale con dei connettori.
Le ruote del LandxcapeTM scivolano o danneggiano il prato.	Corpi estranei, come rami e frasche, potrebbero impigliarsi sotto il LandxcapeTM .	Rimuovere gli eventuali corpi estranei dalla parte inferiore del LandxcapeTM.
	Il prato è troppo bagnato. Attendere che il prato	si sia asciugato.
Il LandxcapeTM esce dal cavo perimetrale a causa dell'alta velocità se si trova in discesa.	Il cavo di perimetrale si trova su un pendio superiore al 17% (10°).	Riposizionare il cavo perimetraleontano da pendenze superiori al 17% (10°). Fare riferimento al manuale d'installazione per i particolari.
	Si verifica un errore di aggiornamento del software.	Riprovare seguendo la sezione "Aggiornamento software".
LandxcapeTM si muove in cerchio; gira a destra o a sinistra anche se non sono presenti ostacoli davanti.	Il filo perimetrale di un altro LandxcapeTM o di un robot tosaerba diverso è posizionato troppo vicino.	assicurarsi che lo spazio tra il filo perimetrale di LandxcapeTM e il filo perimetrale adiacente sia di almeno 1 metro. Se il problema persiste rivolgersi a un tecnico dell'assistenza di LandxcapeTM per richiedere aiuto.
La tastiera del tosaerba non funziona.	La tastiera è danneggiata.	Riavviare LandxcapeTM. Se il problema persiste tenere premuto il tasto di accensione/spegnimento per 10 secondi e riavviare LandxcapeTM. Se il problema non si risolve rivolgersi a un tecnico dell'assistenza di LandxcapeTM per richiedere aiuto.
	Il collegamento del cavo tra il pannello di controllo e la scheda madre è difettoso oppure il cavo è danneggiato.
	La tastiera deve essere resettata.
Il tosaerba non evita gli ostacoli.	Il filo perimetrale di un altro LandxcapeTM o di un robot tosaerba diverso è posizionato troppo vicino.	assicurarsi che lo spazio tra il filo perimetrale di LandxcapeTM e il filo perimetrale adiacente sia di almeno 1 metro. Se il problema non si risolve rivolgersi a un tecnico dell'assistenza di LandxcapeTM per richiedere aiuto.
	L'ostacolo è più basso di 10 cm.	Si tratta di un comportamento normale.

Tutela ambientale

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

Dati tecnici

Codice LX835 (8 - Designazione del macchinario, rappresentativo della Robot tosaerba)

	LX835
Potenza nominale 20V	--- Max.*
Velocità a vuoto nominale (/min)	2800
Superficie di taglio (m2) 800
Diametro di taglio (cm) 18
Altezza di taglio (mm) 30-60
Posizioni altezza di taglio 4
Max. pendenza 35% (20°)
Tipo di batteria Litio
Modello batteria LA0002
Tempo di ricarica circa. (hr) 2
Modello caricatore LA8001 / LA8002
Potenza caricabatteria	Ingresso: 100-240V~50/60Hz, 38W,Uscita: 20V --- , 1.5A
Peso Macchina (kg) 8.3
Sensore di pioggia Y
Classe protezione	III
Banda di frequenza dei sistemi a circuito induttivo	77 Hz
Massima potenza di radiofrequenza dei sistemi a circuito induttivo	82 dBμA/m

*Tensione misurata senza carico di lavoro. La tensione iniziale della batteria raggiunge un massimo di 20 Volt. La tensione nominale è di 18 Volt.

Dati relativi al rumore

Pressione acustica ponderata	L_pA = 40.6 dB (A) K_pA = 3.0 dB(A)
Potenza acustica ponderata	L_wA = 60.6 dB (A) K_wA = 3.0 dB(A)

Indossare protezione per le orecchie quando la pressione acustica è superiore a Wear ear protection when sound pressure is over

80dB(A)

Un certo livello di rumore prodotto dalla macchina è inevitabile. Per eseguire lavori rumorosi è necessario essere autorizzati e farlo solo in determinati momenti. Per rispettare i periodi di riposo potrebbe essere necessario ridurre al minimo le ore di lavoro. Per proteggere il proprio udito e quello delle persone che lavorano nelle vicinanze, indossare un dispositivo di protezione acustica adeguato.

Accessori

	LX835
Viti	9
Base di ricarica	1
Chiodi di ancoraggio della base di ricarica	8
Filo perimetrale	180m
Picchetti di fissaggio	250
Chiave Allen	1
Distanziatori del filo perimetrale	2
Lame	9
Connettore	2
Batteria (LA0002)	1
Caricabatteria (LA8001 / LA8002)	1

Si raccomanda di acquistare tutti gli accessori nello stesso negozio in cui è stato acquistato l'attrezzo. Fare riferimento alla confezione dell'accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.

Dichiarazione di conformità

Noi,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

A nome di Positec si dichiara che il prodotto,

Descrizione Robot tosaerba

Codice LX835 (8 - Designazione del macchinario, rappresentativo della Robot tosaerba) (Numero di serie è sulla pagina posteriore) con caricabatterie LA8001 / LA8002 e base di ricarica LA3001

Funzione Falciatura prati

È conforme alle seguenti direttive,

2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU&(EU)2015/863, 2000/14/EC modificata dalla 2005/88/EC, 2014/53/EU

2000/14/EC modificata dalla 2005/88/EC

- Procedura di conformità come da Annex V

- Potenza acustica pesata 60.6 dB (A)

- Massima potenza di rumore garantita 63 dB (A)

L'organismo competente

Nome: ISET Srl Unipersonale

Indirizzo: Via Donatori del Sangue,9 46024-Moglia(MN), Italy 0865

Certificazione N. : ISETC.001920201117

Conforme a,

EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019,

EN 50636-2-107:2015+A1:2018+A2:2020, EN 62233:2008

EN 60335-2-29:2004+A2:2010+A11:2018

EN 62233:2008

EN ISO 3744: 2010, ISO 11094: 1991,

EN 55014-1:2017,

EN 55014-2:2015,

EN 61000-3-2:2014

EN 61000-3-3:2013+A1:2019,

EN 61558-1:2005+A1:2009,

EN 61558-2-16:2009+A1:2013,

EN 303 447 V1.1.1

Il responsabile autorizzato alla compilazione della documentazione tecnica,

Nome Marcel Filz

Indirizzo Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany

M A

2020/12/31

Allen Ding

Vice capo ingegnere, testing e certificazione

Positec Technology (China) Co., Ltd.

IDLE START + OK HOME - 三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三 二进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进三进

Pohotovostní režim
