MANUALE UTENTE MCS-434 PIONEER

Sistema Surround con Lettore Blu-ray Disc

Blu-ray Disc Multikanaals System

Sistema Surround de Blu-ray Disc

Registra il suo prodotto su http://www.pioneer.it (o http://www.pioneer.eu) e scopri subito quali vantagei puoi ottener!

Ontdek nu de Voorden van online registratie! Registreer uw Pioneer product via http://www.pioneer.nl - http://www.pioneer.be (of http://www.pioneer.eu)

Informazioni sulla sicurezza

Vi ringraziamo per averere acquistato quello prodotto Pioneer.

Vi preghiamo di leggere queste queste istruzioni per l'uso in modo da sapere usare correttamente il proprio modello.

Dopo aver letto queste istruzioni, riporle in un luogo sicuro per poterle consultare di nuovo al momento del bisogno.

AVVERTENZA

PER EVITARE IL RISCHIO DI SCOSSE ELETRICHE, NON RIMUOVERE IL COPERCHIO (O IL RETRO).NON CI SONO PARTI INTERNE LA CUI MANUTENZIONE POSSA ESSERE EFFETTUATA DALL'UTENTE. IN CASO DI NECESITA, RIVOLGERSI ESCLUSIVAMENTA A PERSONALE DI SERVIZIO QUALIFICATO.

D3-4-2-1-B2_It

AVVERTENZA

Questo apparecchio è un prodotto al laser di Classe 1 secondo le norme di sicurezza dei prodotti al laser IEC 60825-1:2007, ma contiene un diodo al laser di classe superiore alla Classe 1. Per owi motivi di sicurezza, non togliere alcuno dei coperchi dell'apparechio e non tentare di accedere ai dispositivi interni allo stato.

Ogni e qualiasi interventero o riparazione devono essere effettuate solamente da personale qualificato.

PRODOTTO LASER DI CLASSE 1

Sull'apparecchio si trova applicata la segunte etichetta di averimento:

Posizione dell'etichetta: parte interna dell'unità

CAUTION - CLASS2 LASER RADIATION WHEN OPEN DO NOT STARE INTO THE BEAM

D58-5-2-2b*B1_IT

ATTENZIONE

Questo apparecchio non è impermeabile. Per prevenir pericoli di incendi o folgorazioni, non posizionare nelle vicinanze di quello apparecchio contentori pieni di liquidi (quali vasi da fiori, o simili), e non esporre l'apparecchio a sgocciolii, schizzi, pioggia o umidità.

D3-4-2-1-3_A1_It

AVVERTENZA PER LA VENTILAZIONE

Installare l'apparecchio avendo cura di lasciare un certo spazio all'intorno dello stesso per consentire una adeguata circolazione dell'aria e migliorare la dispersione del calore (almeno 10 cm sulla parte superiore, 10 cm sul retro, e 10 cm su ciascuno dei lati).

ATTENZIONE

L'apparecchio è dotato di un certo numero di fissure e di aperture per la ventilazione, allo scopo di garantirne un funzionamento affidabile, e per proteggerlo dal surriscaldamento. Per prevenir possibili pericoli di incendi le aperture non devono mai venire bloccate o coperte con oggetti vari (quali giornali, tovaglie, tende o tendaggi, ecc.), e l'apparecchio non deve essere utilizzato appoggiandolo su tappeti spessi o sul fatto.

D3-4-2-1-7b*A1_It

Condizioni ambientali di funzionamento

Gamma ideale della temperatura ed umidità dell'ambiente di funzionamento:

da +5^ a +35^ , umidità relative inferiore all'85% (fessure di ventilazione non bloccate)

Non installare l'appareccio in luoghi poco ventilati, o in luoghi esposti ad alte umidità o alla diretta luce del sole (o a sorgenti di luce artificiale molto forti).

D3-4-2-1-7c*A1It

AVVERTENZA

L'interruttore principale (° STANDBY/ON) dell'apparecchio non stacca completeness il flusso di corrente elettrica alla presa di corrente alternata di rete. Dal momento che i cavo di alimentazione costituisce l'unico dispositivo di distacco dell'apparecchio alla sorsgente di alimentazione, il cavo stesso deve essere staccato alla presa di corrente alternata di rete per sospendere completeness qualsiasi flusso di corrente. Verificare quindi che l'apparecchio sa stato installato in modo da poter procedere con facilità al distacco del cavo di alimentazione alla presa di corrente, in caso di necessità. Per prevenir pericoli di incendi, inoltre, il cavo di alimentazione deve essere staccato alla presa di corrente alternata di rete se si pensa di non utilizzato l'apparecchio per periodi di tempo relativamente lunghi (ad esempio, durante una vacanza). D3-4-2-2-2a*A1.it

Questo prodotto è destinato esclusivamente all'uso domestico. Eventuali disfunzioni dovute ad usi diversi (quali uso prolongato a scopi commerciali, in ristoranti, o uso in auto o su navi) e che richiedano particolari riparazioni, saranno a carico dell'utente,anche se nel corso del periodo di garanzia.

K041_A1_It

AVVERTIMENO RIGUARDANTE IL FILO DI ALIMENTAZIONE

Prendete sempre il filo di alimentazione per la spina. Non tiratelo mai agendo per il filo stesso e non toccate mai il filo con le mani bagnati, perché questo potrebbe causare cortocircuiti o scosse elettriche. Non collocate l'unità, oppure dei mobili sopra il filo di alimentazione e controllate che lo stesso non sua premuto. Non annodate mai il filo di alimentazione né collegatelo con altri fili. I fili di alimentazione devono essere collocati in tal modo che non saranno calpestati. Un filo di alimentazione danneggiato potrebbe causare incendi o scosse elettriche. Controllate il filo di alimentazione regolarmente. Quando localizzate un eventuale danno, rivolgetevi al più vicino centro assistenza autorizzato della PIONEER oppuse al vostro rivenditore per la sostituzione del filo di alimentazione.

S002*A1_It

ATTENZIONE

Per evitare il pericolo di incendi, non posizionare sull'apparecchio dispositivi con fiamme vivo (ad esempio una candelaacea, o simili). D3-4-2-1-7a_A1.it

Informazioni per gli utilizzatori finali sulla raccolta e lo smaltimento di vecchi dispositivi e batterie ESAuste

(Simbolo per il prodotto)

(Esempi di symboli per le batterie)

Questi simboli sui prodotti, confezioni, e/o documents allegati significano che vecchi prodotti elettrici ed elettronici e batterie ESAuste non devono essere mischiati ai rifuiuti urbani differenziati.

Per l' appropriato trattamento, recupero e riciclaggio di vecchi prodotti e batterie esausste, fate riferimento ai punti di raccolta autorizzati in conformità alla vostra legislazione nazionale.

Con il correto smaltimento di questi prodotti e delle batterie, aiuterai a salvaguardare preziose risorse e prevenire i potenziali effetti negativi sull'ambiente e sulla salute umana che altrimenti potrebbero sorgere da una inappropriata gestione dei rifuti.

Per maggiori informazioni sulla raccolta e il riciclaggio di vecchi prodotti e batterie ESAuste, contattate il vosto Comune, il Servizio di raccolta o il punto vendita dove avete acquistato l'articolo.

Questi symboli sono validi solo nell'Unione Europea.

Per i paesi al di fuori dell'unione Europea:

Se volete liberarvi quosti oggetti, contatte le vostere autorità locali o il punto vendita per il corretto metodo di smallimento.

K058a_A1_IT

Avvertenze riguardanti la visione 3D

• Se si dovessero accusare affaticamento o disaggio durante la visione di immagini 3D, interrompere la visione.
• I bambini, in particolare di età al di sotto dei 6 anni, possono essere particolarmente sensibili e chi li sorveglia deve fare attenzione alla possibile presenza di segni di affaticamento o disaggio.
• Durante la visione di immagini a 3D, riposare periodicamente. La prolongata visione di immagini a 3D alla sera periodi di riposa cui causare affaticamento o disaggio.

Avviso per prodotto wireless Unione Europea

CE PIONEER dichiara che dato/ i prodotti è/sono in accordo con i requisiti essenziali e altre norme importanti delle Direttive 1999/5/EC, 2004/108/ EC, 2006/95/EC e 2009/125/EC.

Normativa di esposizione alle radiazioni di RF

Questa apparecchiatura dovrebbe essere installata e utilizzata con una distance minima di 20 cm fra il radiatore e il corpo umano.

AVVERTENZA

I cambiamenti o le modifiche non
espressamente approvati alla parte
responsabile della conformità, potrebbero
invalidare l'autorizzato dell'utente a operare
sull'apparecchio.

NOTA:IL FABBRICANTE NON E
RESPONSABILE PER QUALSIASI
INTERFERENZA RADIO O TV CAUSATA
DA MODIFICHE ALL'APPARECCHIO NON
AUTORIZZATE. TALI MODIFICHE POTREBBERO
INVALIDARE L'AUTORIZZAZIONE DELL'UTENTE
A OPERARE SULL'APPARECCHIO.

Notasul Copyright

• A causa del fatto che I'AACS (sistema con contentuto di accesso avanzato) è approvato come ricerca di protezione del contentuto per il formato disco Blu-ray, similare all'uso del CSS (sistema di miscelazione del contentuto) per il formato DVD, certe limitazioni sono imposte per la riproduzione, l'uscita del segnale analogico, ecc. dei contentuti protetti dell'AACS. Il funzionamento di questo prodotto e le restrizioni su quello prodotto sono variate dipendendo dal momento del vostro acquirevo poiché tali restrizioni sono essere adottate e/o modificata da AACs dopo la produzione di quello prodotto.
• Inoltre la marcatura BD-ROM e BD+ sono usati come sistemi di protezione del contentuto per il formato di disco Blu-ray, che impone certe limitazioni comprehenditi le limitazioni di riproduzione per i contenui protetti della marcatura del BD-ROM e/o BD+. Per informazioni aggiuntive su AACS, contrassegno BD-ROM, BD+ o su quello prodotto, rivolvergsi a un centro assistenza clienti autorizzato.
• Molti dischi BD-ROM/DVD sono codificati con protezione alla copia. A causa di queste restrizioni, è necessario connettere illettore direttamente alla TV anziché al VCR. La connessionetramite VCR ha come risultato un'immagine distorta quando但这a proviene da dischi protetti da copia.
  In base alle leggi sul copyright degli U.S.A. e di altri paesi, registrazione, uso, visualizzazione, distribuzione o revisione non autorizzati di programmi teilevisi, nastri, dischi BD-ROM, DVD, CD e altri materiali possono essere soggetti a responsabilità civile e/o penale.

Avviso importante per il systema della TV a colori

Ilsystemacolorediquestolettorecambiasullabase del systemadel disco correntemente inriproduzione.

Per esempio, quando illettore riproduce un disco registrato con ilsystema colore NTSC, I'uscita dell'imagine sare con segnale NTSC.

Solo un appearecchio TV multiistema colore è in grado di ricevere tutti i segnali in uscita dallettore.

• Se si dispone di una TV conistema colore PAL, quando si usano dischi registrati in NTSC si vedranno solo delle immagini distorte.
• Un apparecchio TV aSYSTEMA multiplocolorecambia automaticamente il systemacoloressulla base dei segnali in ingresso. Nel caso in cui il systemacoloron venga cambiato automaticamente, spagnere l'apparecchio e riaccendere per vedere le immagini normalmente sullo schermo.
• Anche se i dischi vengono visualizzati correttamente sull'apparecchio TV, è possibile che non vengano registrati correttamente sul registratore.

Summario

1 Contenuto della confezione

8 Introduzione
8 - Accessori forniti
8 - Accessori della cassa del diffusore (MCS-838, MCS-737)
8 - Accessori della cassa del diffusore (MCS-434, MCS-333)
9 - Accessori della cassa del diffusore (MCS-FS232)
9 - Accessori della cassa del diffusore (MCS-FS131)
10 - Inserimento delle batterie nel telecomando
10 - Aggiornamento software
10 - Controllo di quellolettore da un dispositivo mobile (iPod, iPhone, iPad, ecc.)
11 - Tipi di dischi/file riproducibili
18 - Marchi registrati licenze

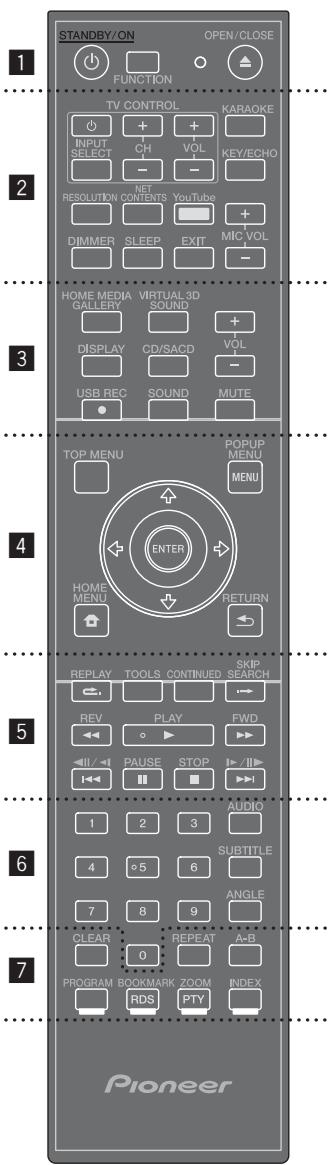

20 - Telecomando

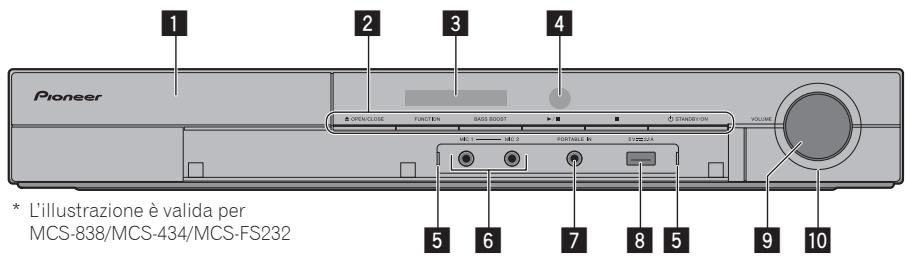

22 Pannello anteriore

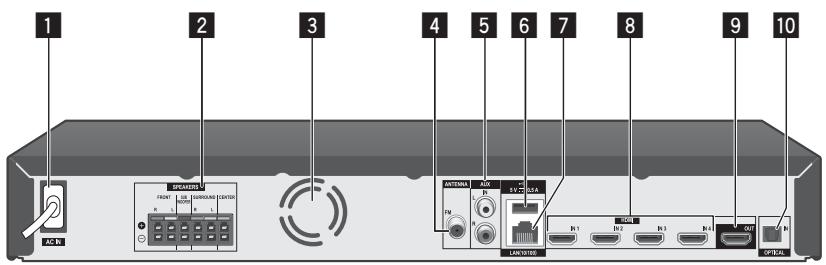

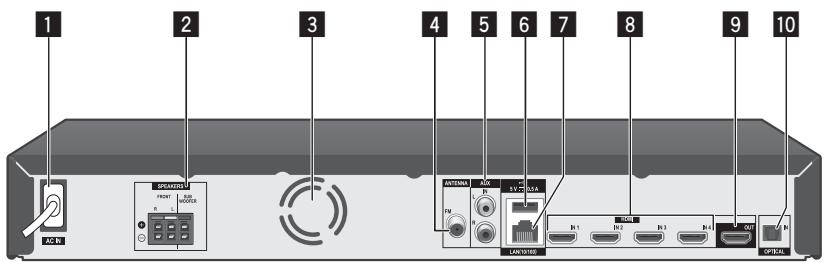

23 Pannello posteriore
23 -MCS-838/MCS-434/MCS-737/MCS-333
23 - MCS-FS232/MCS-FS131

2 Collegamento

24 Assemblare i diffusori
24 - Impostazione dei diffusori MCS-838, MCS-737
25 - Montaggio a muro del diffusore per MCS-838, MCS-737
26 - Note aggiuntive sul diffusore per MCS-838, MCS-737

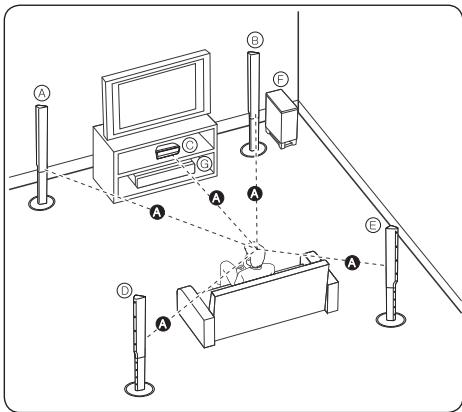

26 -Posizionare ilsystema per MCS-838,MCS-737

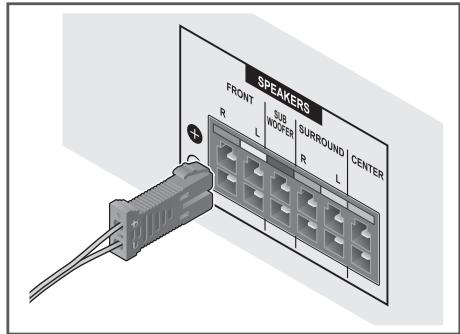

27 - Impostazione dei diffusori MCS-434, MCS-333

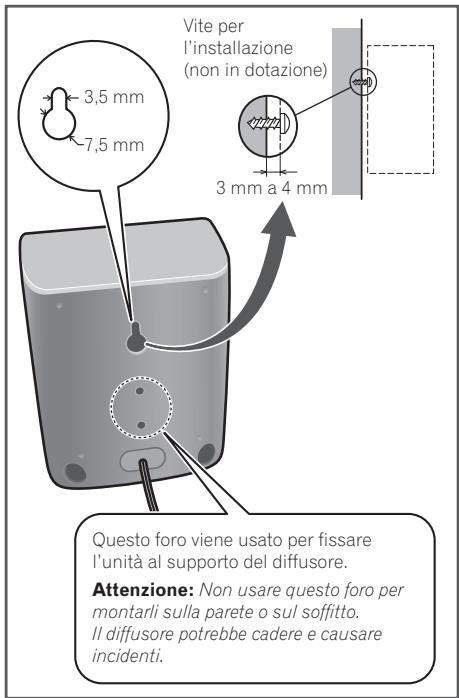

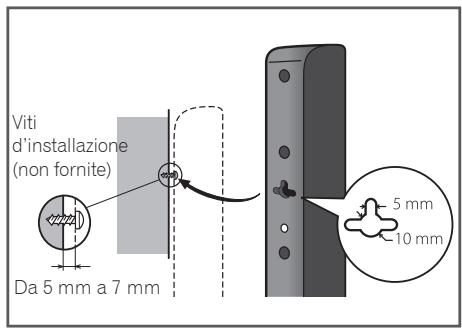

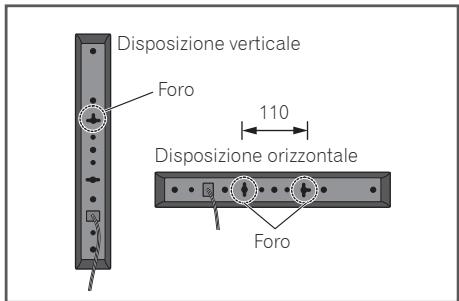

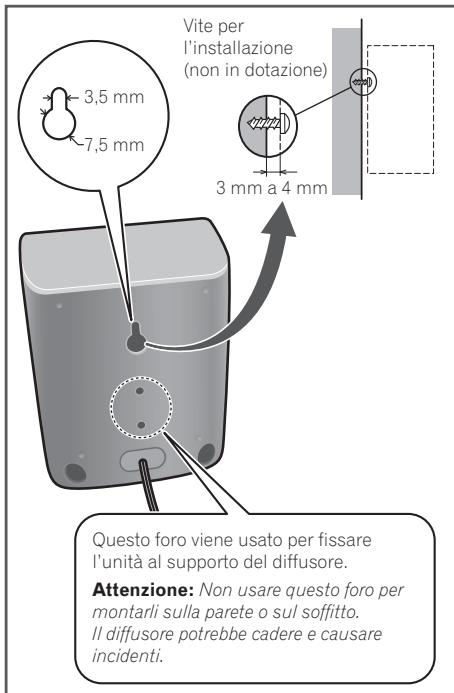

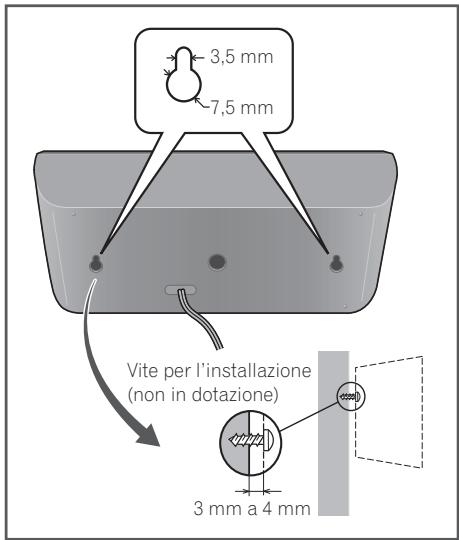

27 - Montaggio a muro del diffusore per MCS-434, MCS-333
28 - Note aggiuntive sul diffusore per MCS-434, MCS-333

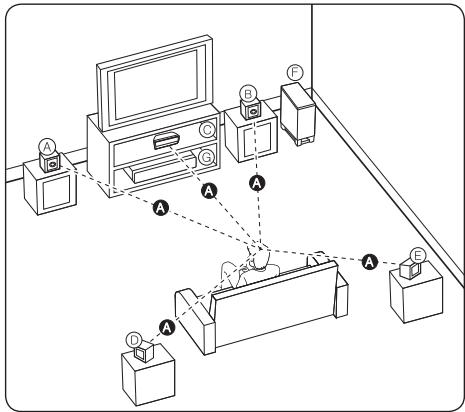

28 - Posizione are ilsystema per MCS-434, MCS- 333

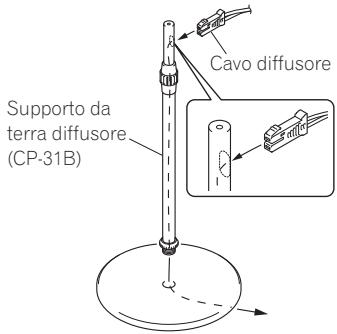

29 - Impostazione dei diffusori MCS-FS232
31 - Montaggio a muro del diffusore per MCS-FS232
32 - Note aggiuntive sul diffusore per MCS- FS232

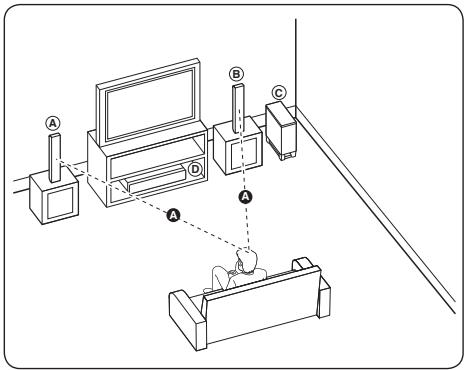

32 - Posizione are ilsystema per MCS-FS232
33 - Impostazione dei diffusori MCS-FS131

33 - Montaggio a muro del diffusore per MCS-FS131
34 - Note aggiuntive sul diffusore per MCS-FS131

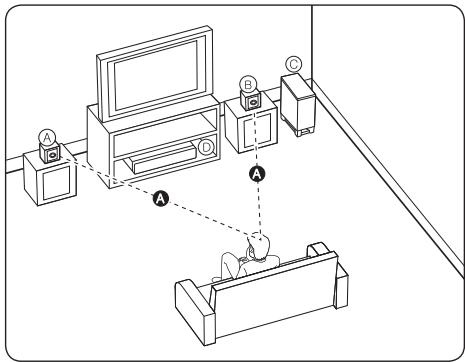

34 - Posizione are ilsystema per MCS-FS131
35 Connessioni alla TV

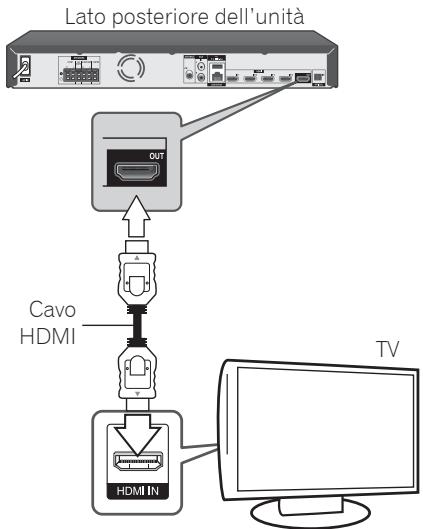

35 - Connessione HDMI
35 - Funzione ARC (canale di ritorno audio)

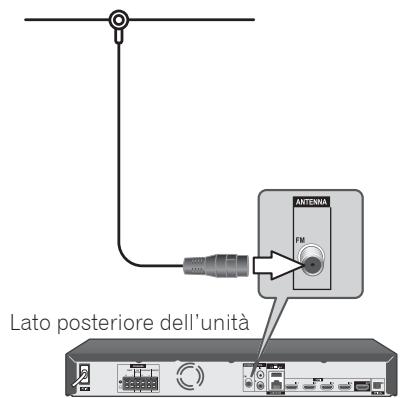

36 Connessione dell'antenna
36 Connessione con il dispositivo esterno

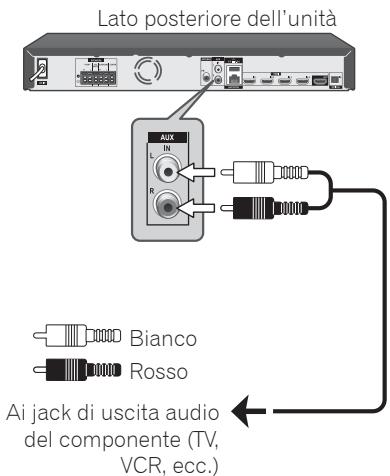

36 - Connessione AUX

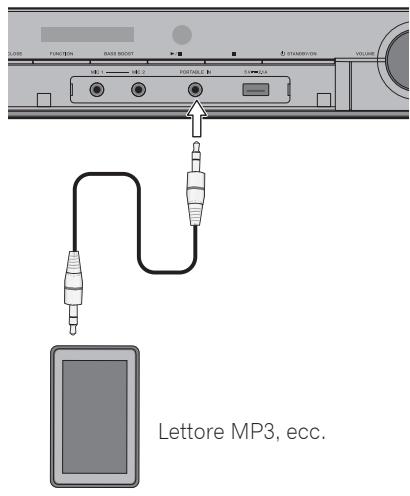

37 - Collegamento d'ingresso (PORTABLE IN)

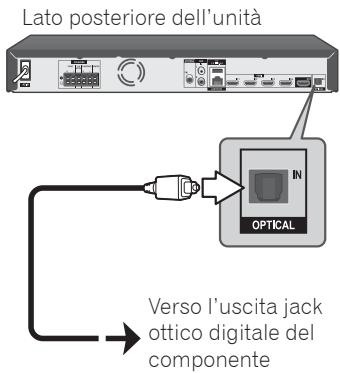

37 - Collegamento ingresso OPTICAL IN

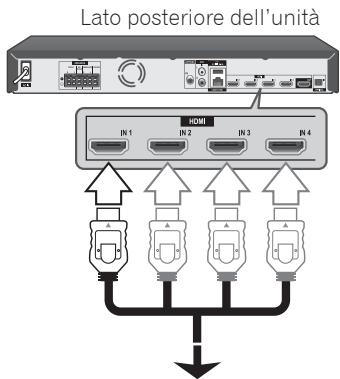

38 - Connessione INGRESSO HDMI 1/2/3/4
39 Connessione alla rete domestica

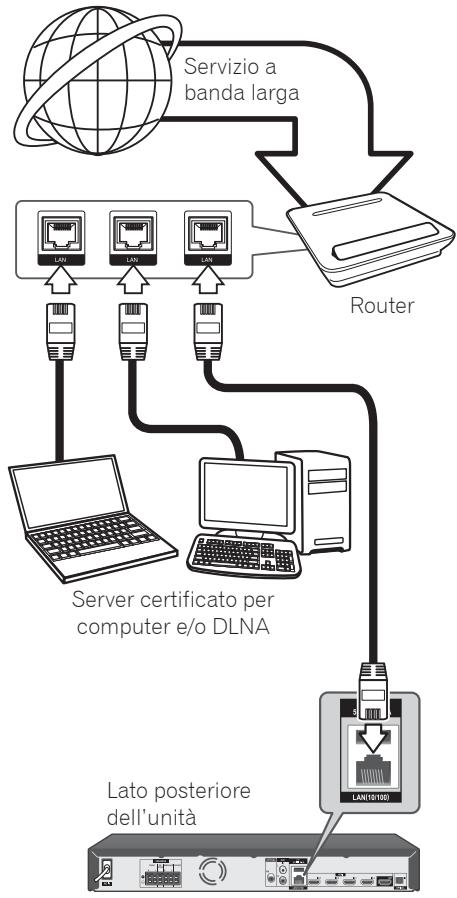

39 - Connessione alla rete cablata

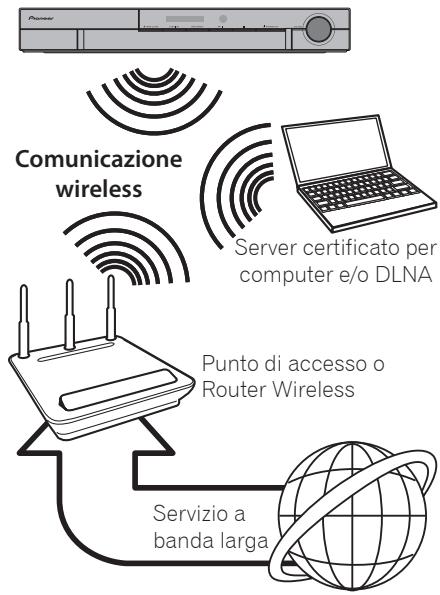

40 - Connessione di rete Wireless (Solo MCS-838/MCS-434/MCS-FS232)
40 - Impostazione di rete Wireless (Solo MCS-838/MCS-434/MCS-FS232)
42 - Impostazione WPS (Impostazione Wi-Fi Protected)(Solo MCS-838/MCS-434/MCS-FS232)

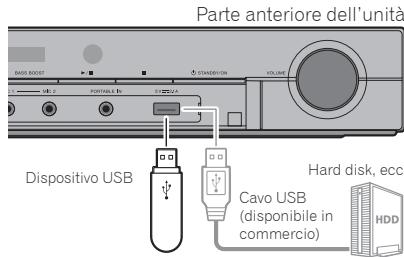

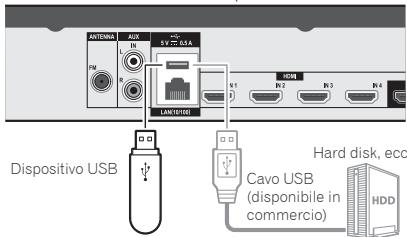

44 Connessione dispositivo USB
44 - I dispositi v USB
44 - Collegamento di dispositivi USB

3 Come iniziare

45 Impostazioni con il menu Setup Navigator

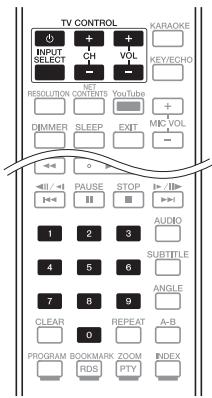

46 Controllo del tevisore con il telecomando dellettore
47 - Lista dei codici di controllo del teilevisore

4 Riproduzione

48 Riproduzione di dischi e file
49 - Scansione in avanti ed inversa
49 - Riproduzione di capitoli, brani o file specifici
49 Salto di contentu
49 - Riproduzione al rallentatore
49 - Passi in avanti ed all'indietro
49 - Riproduzione ripetuta di una sezione specifica di un titolo o brano (ripetizione A-B)
50 - Ripetizione della riproduzione (riproduzione ripetuta)
50 - Riproduzione in un ordine desiderato (riproduzione programmata)
51 - Creazione di segnalibri
51 -Zoom
51 - Riproduzione di fotto in slideshow
51 - Cambio dell'angolo della telecamera
52 - Cambiamento dei sottotitoli
52 - Cambiamento dell'audio

52 - Convertire un'immagine 2D in 3D
52 - Cambio dell'area di riproduzione CD/SACD
52 - Visualizzazione di informazioni sul disco
53 - Uso di BONUSVIEW o BD-LIVE
54 - Funzioni di riproduzione
55 Uso del menu TOOLS
55 - Riproduzione da un momento particolare (ricerca a tempo)
56 - Riproduzione di un titolo, capitolo, brano o file specifici (ricerca)
56 - Riproduzione in ordine casuale di una gamma specifica di dischi, titoli o capitoli (brani/file)
56 Continuazione della riproduzione da una posizione particolare (Continued Viewing Playback)

5 Riproduzione con Home Media Gallery

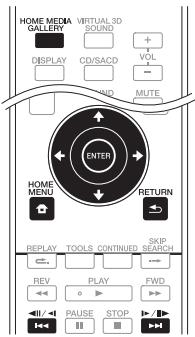

57 Home Media Gallery
57 - La riproduzione in rete
59 Playback del file in rete
59 Riproduzione di dischi/USB
59 - Riproduzione di file di imagine
59 - Commutare in modalitàlettura
60 Riproduzione in un ordine desiderato ( Playlist)
60 - Aggiunta di brani o file
60 - Riproduzione di Playlist
60 - Cancellazione di brani/file alla Playlist
61 Copiare file su un dispositivo USB
61 - SeLECTIONAREcopiare un singolo file/cartella
61 - Copiare tutti file
62 Usare la funzione Wi-Fi Direct™ dell'unità (Solo MCS-838/MCS-434/MCS-FS232)
62 - Visualizzare la schermata in modalità Wi-Fi Direct
62 - Connette a un dispositivo mobile
63 - Connette usando WPS (Wi-Fi Protected Setup)
63 - Connettere tramite la funzione Wi-Fi Direct del dispositorio mobile
63 - Riproduire file di Foto, musica e video da un dispositivo mobile
63 - Terminare la connessione Wi-Fi Direct
64 - Cambiare SSID e password

6 Riproduzione di contentutidal Web

65 Contenuit dal Web disponibili
65 Riproduzione di voci
65 Divertiri s con YouTube

7 Altre operazioni

66 Registrate Audio CD su un dispositivo USB

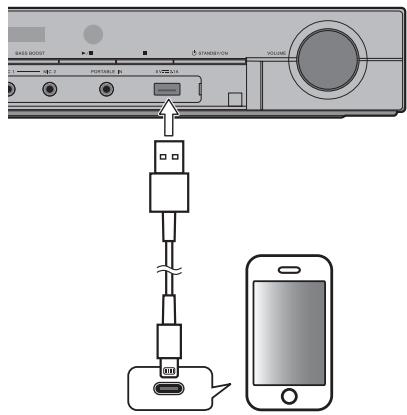

67 Riproduzione con iPod/iPhone/iPod (Solo MCS-838/MCS-434/MCS-FS232)
67 - Connette un iPod/iPhone/iPad
68 - Riproduzione con iPod/Phone/iPad
69 Funzionamento della radio
69 - Ascoltare la RADIO
69 - Preimpostazione delle stazioni radio
69 - Eliminazione di tutte le stazioni salvate
69 - Migliorare la riscione FM
69 - Visualizzazione delle informazioni su una stazione radio
69 - Registrazione FM
70 Karaoke
70 - Divertiri con il Karaoke
72 Suono

8 Impostazioni avanzate

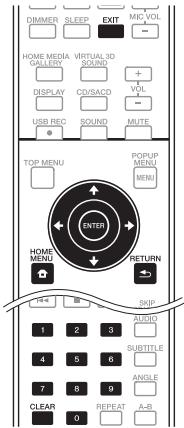

73 Modifica delle impostazioni
73 - Uso della schermata Initial Setup (Impostazione iniziale)
80 - Aggiornamento del software
81 - Ritorno alle impostazioni predefinite di tutti i parametri
82 - Tabella dei codici delle lingue e tabella dei codici di paesi ed area

9 Diagnostica

83 - Imagine
84 - Suono
84 -Riproduzione
85 - Funzione Control
85 - Network
87 - Wireless LAN (solo MCS-838/MCS-434/MCS-FS232)
87 - iPod/iPhone/iPad (solo MCS-838/MCS-434/MCS-FS232)
88 - Altri problemi

10 Appendice

89 Specifiche tecniche
93 Manutenzione
93 - Maneggiare l'unità
93 - Note sui Dischi
94 Informazione importante riguardo i servizi in rete

Capitolo 1

Contenuto della confezione

Introduzione

Accessoriforniti

Telecomando (1)

Batterie (2)

Antenna FM (1)

Cavo corrente

• Avviso licenza software
  Garanzia (1)
• Istruzioni per l'uso (Questo documento)

Accessoridi della cassa del diffusore (MCS-838,MCS-737)

Piedini antiscivolo (1) [2cm× 2cm]

Viti M4 × 16 (16) (Di solito si fissa alla base e alla scatola inferiore.)

Viti M4 × 12 (8)
(Vengono usati per fissare la scatola superiore e inferiore.)

Accessoridi della cassa del diffusore (MCS-434,MCS-333)

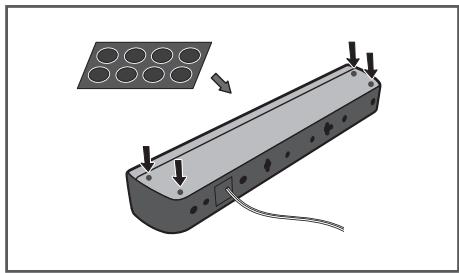

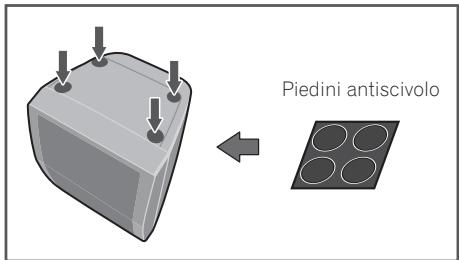

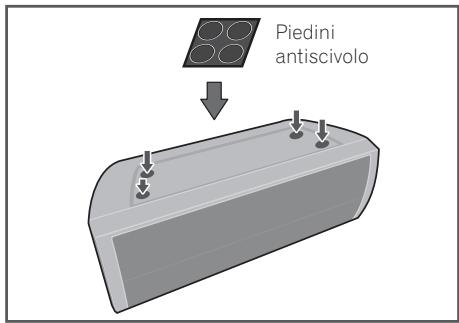

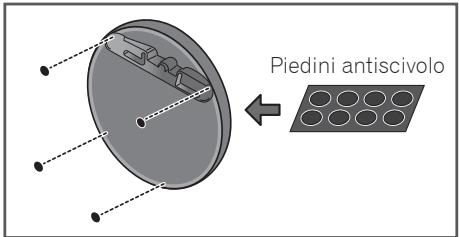

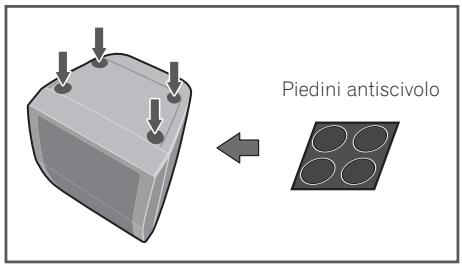

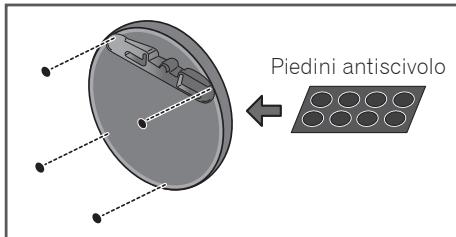

Piedini antiscivolo (5) [2cm× 2cm]

Viti M3.5x12 [tipofilettato]4) (Queste viti sonoutilizzate per fissaregli altoparlanti sui supporti.)

Accessoridiella cassa del diffusore (MCS-FS232)

Piedini antiscivolo (1) [5 cm x 2,5 cm]

Basi di supporto dei diffusori (2)

Montanti grandi (2)

Montanti piccoli (2)

Viti grandi (4)

Viti piccole (8)

Accessoridiella cassa del diffusore (MCS-FS131)

Piedini antiscivolo (2) [2 cm x 2 cm]

Viti M3.5x12 [tipofilettato] (2) (Queste viti sonoutilizzate per fissare gili altoparlanti sui supporti.)

AVVERTENZA

Conservare i piccoli ricambi fuori alla portata dei bambini e dei bebe. Se inghiottiti accidentally, recarsi immediamente dal medico.

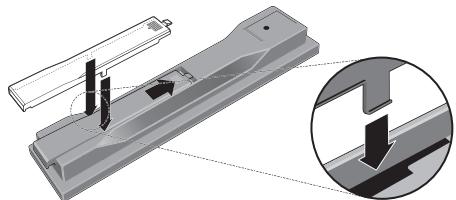

Inserimento delle batterie nel telecomando

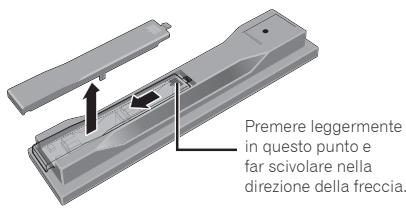

1. Aprière la copertina dal retro.

Inserire nel modo individato dai segni / del vano delle batterie.

3. Aprière la copertina dal retro.

Chiudere bene (si deve sentire un cliC).

Le batterie accluse allettore sono fornite solo per verificare che il prodotto funzioni e possono non funzionare a lungo. Raccomandiamo l'uso di batterie alcaline, che hanno una durata superiore.

AVVERTENZA

• Non usare o conservare batterie in luce solare diretta o in altri luoghiccessivamente caldi, ad esempio in un'automobile o vicino ad una sorgente di calorie. Le batterie potrebbero perdere liquido, surriscaldarsi, esplodere o prendere fuoco. Anche la durata e le prestazioni delle batterie potrebbero risultare ridotte.

Attenzione

Non usare batterie diverse da quale specificate. Inoltre, non usare una nuova batteria insieme ad una vecchia.

• Nel caricare le batterie nel telecomando,fare attenzione ad orientarle correttamente nel modo indicate dalles polarità ( e )
  Non riscaldare, smontare o gettare nel fuoco o in acqua le batterie.
• Le batterie possono avere voltaggi differenti anchese sembrano simili. Non usare insieme batteriedifferenti.
• Per evitare che perdano fluido, togliere le batterie se si pensa di non dover usare il telecommando per quale tempo (un mese o più). Se il fluido dovesse fuoriuscire, pulire bene il vano delle batterie prima di inserire batterie nuove. Se una batteria dovesse perdere e del fluido dovessero toccare la pelle, lavarla con grande quantità di acqua.
• Nel gettare batterie usate, rispettore le norme di legge in vigore nel vs. paese o area in tema di protezione dell'ambiente.
• Quando si insertisce lo pile,fare attenzione a non danneggiare le molle dei terminali (-) delle pile stesse. Questo potrebbe causare perdite o il surriscaldamento delle pile.

Aggiornamento software

Le informazioni su quellolettore sono fornite dal site di Pioneer.Per aggiornamenti ed informazionisul vostro Riproduzione di Blu-ray Disc,controllare il site Web seguente.

In Europa:

http://www.pioneer.eu/

NeI Regno Unito:

http://www.pioneer.eu/

Controllo di questolettore da undispositivo mobile (iPod, iPhone,iPad,ecc.)

Illettorepuo venirecontrollat da un dispositivo mobile installando su diesso uno speciale applicativo.

Per dettagli, vindere le informazioni sul prodotto del sito Pioneer.

Questo applicativo speciale potrebbe venire modificato e abbandonato alla preavviso.

Tipididischi/file riproducibili

Dischi riproducibili

Dischi con i logo che seguono stampati sull'etichetta, sulla custodia o sulla copertina.

Attenzione

• Si possono visualizzare solo dischi finalizzati.

1. Dischi sui quali sono registrati file video, di immagini o audio. Questolettore non supporta i dischi multisession o le registrazioni multiborder.
   2 Compresi di schi a doppio strato.
2. Finalizzare i dischi prima di provare a riproduurli con quellolettore.
   4 I dischi DVD-R for Authoring (da 3,95 e 4,7 GB) non posso n venire riprodotti.
3. Incluso il formato AVCHD.
4. Incluso il formato AVCREC.
5. I DVD-RW di Versione 1.0 non posso non venire riprodotti.

6. Inclusi i CD video.

7. "Blu-ray Disc", "Blu-ray" ed il "Blu-ray Disc" sono marchi di fabbrica della Blu-ray Disc Association.
   DVD è un marchio di fabbrica della DVD Format/Logo Licensing Corporation.

Dischi non riproducibili

DVD HD
Dischi DVD-RAM

É possibile che alcuni dischi non presenti nella lista qui sopra non possano venire riprodotti.

Nota

• Alcuni dischi non possono venire riprodottianche se portano uno dei loghi visti alla pagina precedente.
• Per riproduurre dischi da 8 cm, metterli nella depressione da 8 cm al centro del pietto portadisco. Non sono necessari adattatori. I BD-ROM da 8 cm non possono venire riprodotti.

Riproduzione di copie non autorizzate Avvertenza riguardante Cinavia

Questo prodotto utilizza technologia Cinavia per limitare l'uso di copie non autorizzate di alcuni film e video commerciali, e le loro colonne sonore. Se viene rilevato l'uso di una copia non autorizzata, viene visualizzato un messaggio e la riproduzione o copia cessano.

Maggiori dettagli sulla Tecnologia Cinavia sono disponibili presso il Cinavia Online Consumer Information Center a http://www.cinavia.com. Per richiedere ulteriori informazioni su Cinavia via posta, mandare una cartolina con il proprio indirizzo a: Cinavia Consumer Information Center, P.O.Box 86851, San Diego, CA,92138,USA.

Copyright 2004-2010 Verance Corporation. Cinavia™ è un marchio di fabbrica della Verance Corporation. Protetto dal brevetto U.S.A. 7,369,677 e da brevetti in tutto il mondo ottenuti e richiesti nelle licenza della Verance Corporation. Tutti i diritti riservati.

Protezione copyright

È stata usata protezione copyright per alcuni Blur ray Discs™, DVD e altri contentuti riprodotti da internet o altri network. La Tecnologia di protezione copyright limita il playback e l'uscita analogica. A causa di aggiornamenti delle direttive di protezione copyright, le limitazioni potrebberoambiare secondo la data in cui questo prodotto viene acquistato. Inoltre, le limitazioni potrebbero venire aggiornate quando il software è gli stato acquistato e aggiornato.

I formatia audio

I seguito formati audio sono supportati da questolettore:

• Dolby TrueHD
• Dolby Digital Plus
• Dolby Digital
• DTS-HD Master Audio
• DTS-HD High Resolution Audio
• DTS Digital Surround
  Audio MPEG (AAC)
• Linear PCM

Prodotto su licenza di Dolby Laboratories. Dolby, Pro Logic e il symbolo della dopbia D sono marchi di Dolby Laboratories.

Fabbricato su licenza nei termini dei brevetti USA N°: 5,956,674; 5,974,380; 6,226,616; 6,487,535; 7,392,195; 7,272,567; 7,333,929; 7,212,872 & ed altri brevetti per gli USA e mondiali rilasciati o richiesti. DTS-HD, il relativo symbolo, DTS-HD ed il suo symbolo sono tutti marchi di fabbrica depositati, e DTS-HD Master Audio | Essential è un marchio di fabbrica della DTS, Inc. Il prodotto include software. © DTS, Inc. Tutti i diritti sono riservati.

Riproduzione di dischi BD

• I BD (BDMV) dei seguenti formati possono venire riprodotti.

• Formato Blu-ray Disc Read-Only (ROM) Versione 2

• Formato Blu-ray Disc Recordable (R) Versione 2
• Formato Blu-ray Disc Rewritable (RE) Versione 3

Questolettore supporta i BD-ROM Profile 5.

"Blu-ray 3D" e il logo "Blu-ray 3D" sono marchi di fabbrica della Blu-ray Disc Association.

Le funzioni BONUSVIEW come la riproduzione di video secondari (immagine nell'immagine) ed audio secondario posso nono venire usate. I dati usati con la funzione BONUSVIEW (il video secondario (imagine nell'immagine) ed i dati dell'audio secondario) posso nono venire salvati in dispositiivi di memoria di massa. Per dettagli sulla riproduzione di video ed audio secondari, consultare le istruzioni del disco.

BONUS VIEW

"BONUSVIEW" è un marchio di fabbrica della Blu-ray Disc Association.

Le funzioni BD-LIVE, ad esempio il download di anteprime di film, audio o lingue addizzionali, e la riproduzione di giochi in linea possono avere luogo su Internet. I dati scaricati con la funzione BD-LIVE (anteprime, ecc.) vengono memorizzati nel dispositorio di memoria di massa. Per dettagli sulle funzioni BD-LIVE, consultare le istruzioni del disco.

Il logo "BD-LIVE" è un marchio di fabbrica della Blu-ray Disc Association.

Con i BD-ROM è possibile usare applicativi BD-J (Java) per creare titoli altamente interattivi, includenti ad esempio giochi.

Oracle e Java sono marchi registrati di Oracle e/o delle relative consociate. Altroniomi possono essereMarchi dei rispetti proprietari.

• I BD (BDAV) dei seguenti formati possono venire riprodotti.

• Formato Blu-ray Disc Recordable (R) Versione 1

• Formato Blu-ray Disc Rewritable (RE) Versione 2

Riproduzione di DVD

Questa etichetta indica la compatibilità di riproduzione con dischi DVD-RW registrati nel formato VR (formato Video Recording). Tuttavia, nel caso di dischi registrati con un programma crientato registabile una sola volta, la riproduzione puòvenir fattasolo usando un dispositivo CPRM compatibile.

AVCHD è un formato di registrazione per videocamere digitali ad alta definizione (HD) che registrano su certi supporti usando dei codec moltolo efficienti.

"AVCHD" ed il logo "AVCHD" sono marchi di fabbrica della Panasonic Corporation e della Sony Corporation.

I numero di regione

Ilettori Blu-ray ed i dischi BD-ROM o DVD-Video possiedono il numero di regione della regione in cui vengono venduti.

I numero di regione sono:

• BD-ROM:

• Modelli per l'Europa, l'Australia e la nuova Zelanda: B

• Modelli per la Russia: C
  Altri: A

DVD-Video:

• Modelli per l'Europa: 2
• Modelli per l'Australia e la nuova Zelanda: 4
• Modelli per la Russia: 5
• Altri: 3

I dischi non possedenti uno di questi numero non possono venire riprodotti. I dischi riproducibili con questolettore sono i seguenti.

BDs:

• Modelli per l'Europa, l'Australia e la nuova Zelanda: B (compresi i B) e ALL
• Modelli per la Russia: C (compresi C) e ALL
• Altri: A (compresi gli A) e ALL

DVDs:

• Modelli per il Regno Unito: 2 (inclusi i 2) e ALL
• Modelli per l'Australia e la nuova Zelanda: 4 (inclusi i 4) e ALL
• Modelli per la Russia: 5 (inclusi i 5) e ALL
• Altri: 3 (inclusi i 3) e ALL

Riproduzione di CD

I CD protetti alla copia: Questolettore e costruito in conformità alle caratteristiche del formato CD audio. Questolettore non supporta la riproduzione o le funzioni di dischi che non siano conformi a tali caratteristiche.

Riproduzione di DualDisc

Un DualDisc è un disco a due facciate, una contente dati DVD — video, audio, ecc. — e l'altra contente materiale non DVD, ad esempio materiale audio digitale.

Il lato DVD di un DualDisc è riproducibile con questolettore.

Il lato audio non DVD del disco non è invece compatibile con quellolettore.

Può accadere che, nel caricare o togliere un DualDisc, il lato opposto a quello riproduotto venga graffiti. Tale lato potrebbe in quello modo non esser più riproducibile.

Per ulteriori informazioni sulle specifiche tecniche DualDisc, rivolgersi al produttore o al rivenditore del disco.

Riproduzione di dischi creati con computer o registratori BD/DVD

• Potrebbe non essere possibile riproduire dischi registrati con computer a causa delle impostazioni dell'applicativo usato o della configurazione del computer. Registrare i dischi in un formato riproducibile con questolettore.Per dettagli,consultare il proprio negotiante di fiducia.
• Potrebbe non essere possibile riproduire dischi registrati con computer su di un BD/DVD se la qualità della registrazione è scadente a causa delle caratteristiche del disco, di graffiti, di sporco sul disco o sulla lente del registratore, ecc.

File video, audio e di imagine, e cartelle

I file audio o di imagine possono essere riprodotti su quellolettore, se le cartelle su disco o sul dispositorio USB sono state create come descriritto qui sotto.

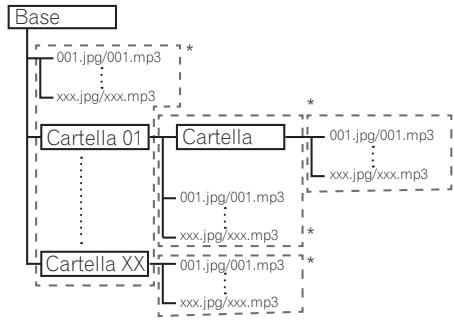

Esempio di struttura delle cartelle:

• Il numero di cartelle e file in una singola cartella (compresa la directory di base) più arrivare a 256. Il massimo numero di livelli gerarchici delle cartelle è 5.

! Nota

• I nomi di file e cartelle visualizzati dallettore possono differire da quelli visualizzati da un computer.

File riproducibili

I file video, di immagini ed audio registrati su DVD, CD o dispositivi USB possono venire riprodotti.

Formatid file video supportati

DivX Plus HD

Certifica DivX Certified® per la riproduzione di video DivX® e DivX Plus™ HD (H.264/ MKV) fino a 1080p HD, compresi contenuti premium.

INFORMAZIONI SUL FORMATO DIVX VIDEO: DivX® è un formato video digitale creato da DivX, LLC, una società controllata da Rovi Corporation. Questa unità è un dispositivo con certificazione ufficiale DivX Certified®, in grado di riproduire video DivX. Visitare divx.com per ulteri informazioni è per le utilità software per la conversione dei file in DivX video.

INFORMAZIONI SUI CONTENUTI DIVX
VIDEO-ON-DEMAND: Per riproduire
contenuti DivX Video-on-Demand (VOD), è necessario registrarquesto dispositivo
dotato di certificazione DivX Certified. Per
ottenere il codice di registrazione, vedere la
sezione DivX VOD del menu di impostazione
del vostro dispositivo. Visitare vod.divx.
com per ulteriori informazioni su come
completare la registrazione.

DivX®, DivX Certified®, DivX Plus™ HD e i relativi loghi sono marchi registrati di Rovi Corporation o da società controllate da Rovi Corporation, e il loro utilizzo è sottomonto a licenza.

! Nota

• Questo dispositivo DivX® Certified, prima di essere in grado di riproduire materiale DivX Video-on-Demand (VOD), delve venire registrato. Per prima casa, generate il codice di registrazione VOD DivX col proprio dispositivo e darlo durante il processo di registrazione. Importante: Il materiale VOD DivX è protetto da unsystema DRM (Digital Rights Management) DivX che limita la coproduzione a dispositivi DivX Certified che sono stati registrati. Se si tenta di riproduire materiale VOD DivX con dispositivi non autorizzati, appeare il messaggio Authorization Error e la coproduzione non ha luogo. Per dettagli, vedere www.divx.com/vod.

• Il codice di immatricolazione DivX VOD di questo disposivo più venire controllato presso HOME MENU → Initial Setup → Playback → DivX® VOD DRM → Registration Code (pagina 75).

• Il numero di visioni di alcuni file DivX VOD è limitato. Nel caso tali file vengano riprodotti con questolettore, il numero divisioni rimasto viene visualizzato. I file il cui numero di visioni è 0 non sono riproducibili (e This DivX® rental has expired viene visualizzato). I file per i quali il numero di file non appecco possonoVenire riprodotti quando volte voluto (il numero di divisioni rimaste non viene visualizzato).

Tipidifile riproducibili

File riproducibili (Extensioni)	Supporti fisici utilizzabili			Caratteristica tecniche dei file
	BD-R/RE/-R DL/ RE DL/-R LTH, DVD-R/RW/-R DL/+R/+RW/+R DL, CD-R/RW	Dispositivi USB1	Network
MP3 (.mp3)	✓	✓	✓	Frequenze di campionamento: Fino a 48 kHz Bitrate: Fino a 320 kbps Tipo di audio: MPEG-1 Audio Layer 3
WMA*2 (.wma)	✓	✓	✓	Frequenze di campionamento: Fino a 48 kHz Bitrate: Fino a 192 kbps Tipo di audio: WMA versione 9
AAC*3 (.m4a)	✓	✓	✓	Frequenze di campionamento: Fino a 96 kHz Bitrate: Fino a 192 kbps Tipo di audio: MPEG4-AAC
WAV (.wav)	✓	✓	✓	Frequenze di campionamento: Fino a 192 kHz Quantization bitrate: 16 bit, 24 bit Canali: 2 can
FLAC (.flac)	✓	✓	✗	Frequenze di campionamento: Fino a 192 kHz Quantization bitrate: 16 bit, 24 bit Canali: Multicanale
Monkey's Audio (.ape)	✓	✓	✓	Frequenze di campionamento: Fino a 192 kHz Quantization bitrate: 16 bit Canali: 2 can
JPEG (.jpg/.jpeg)	✓	✓	✓	Risoluzione massima: 4 000 x 3 000 pixel
MPO (.mpo)	✓	✓	✓	Immagini fotografiche in 3D
PNG (.png)	✓	✓	✓	Risoluzione massima: 2 048 x 1 024 pixel I file animati PNG non sono supportati.
GIF (.gif)	✓	✓	✓	Risoluzione massima: 2 048 x 1 024 pixel I file animati GIF non sono supportati. La rotazione non è supportata.
DivX (.avi/.divx/.mkv)	✓	✓	✓	Versioni supportate: Through DivX® PLUS HD Risoluzione massima: Fino a 1 920 x 1 080 (DivX® PLUS HD) Fino a 1 280 x 720 (MKV)
MP4 (.mp4)	✓	✓	✓	Risoluzione massima: Fino a 1 920 x 1 080 Video: MPEG4, MPEG-4 AVC (livello 4.1) Audio: AAC, MP3
WMV (.wmv)	✓	✓	✓	Risoluzione massima: Fino a 1 280 x 720 Video: WMV9, WMV9AP (VC-1) Audio: WMA
AVI (.avi)	✓	✓	✓	Risoluzione massima: Fino a 1 920 x 1 080 Video: MPEG4 Audio: MP3, AAC
File riproducibili (Estensioni)	Supporti fisici utilizzabili			Caratteristica tecniche dei file
	BD-R/RE/-R DL/ RE DL/-R LTH, DVD-R/RW/-R DL/+R/+RW/+R DL, CD-R/RW	Dispositivi USB1	Network
3GP (.3gp)	✓	✓	✓	Video: H.263, MPEG4, H.264 Audio: MPEG-4 AAC
FLV (.flv)	✓	✓	✓	Video: Sorenson H.263 (FLV1), VP6 (FLV4), H.264 Audio: MP3, AAC

1. Questa unità supportà file system FAT16, FAT32 e NTFS.
2. WMA Pro, Lossless e Voice non sono supportati.
3. La codifica Apple lossless non è supportata.

Nota

• Secondo la struttura del file, la capacité del server e l'ambiente di rete, potrebbe essere impossibile riproduire determinati file,anche se individati nella tabella dei file riproducibili qui sopra.
• Usando wireless LAN, secondo l'ambiente (interferenze di apparecchi radiofonici), quando si invvia/rieve un consistente volume di dati, come file di immagini di qualità HD o file audio di elevata qualità WAV/FLAC 192 kHz/24 bit, le immagini e il suono potrebbero essere interrotti durante la riproduzione.
• I file protetti colsystema DRM (Digital Rights Management) non sono riproducibili (non inclusi i file DivX VOD).
• I materiali AVCHD non sono riproducibili via LAN.

Marchi registrati licenze

HOMI

I termini HDMI e HDMI High-Definition Multimedia Interface, e inoltre quelli HDMI Logo sono marchi di fabbrica o marchi di fabbrica depositati della HDMI Licensing, LLC negli Stati Uniti ed altri paesi.

DOLBY. TRUEHD

Prodotto su licenza di Dolby Laboratories. Dolby, Pro Logic e il symbolo della dopbia D sono marchi di Dolby Laboratories.

dtts-hD

Fabbricato su licenza del brevetto U.S.A. Patent N°: 5,956,674; 5,974,380; 6,226,616; 6,487,535; 7,392,195; 7,272,567; 7,333,929; 7,212,872 & altri brevetti rilasciati in U.S.A. e nel mondo, e in fase di ribascio. DTS-HD, il Simbolo, & DTS-HD e il Simbolo insieme sono marchi commerciali registrati, & DTS-HD Master Audio | Essential è un marchio commerciale registrato di DTS, Inc. Il prodotto include software. © DTS, Inc. Tutti i diritti riservati.

dina CERTIFIED

DLNA®, il logo DLNA e DLNA CERTIFIED® sono marchi di fabbrica, marchi di servizio o marchi di certificata della Digital Living Network Alliance.

CERTIFIED

Il Logo certificato Wi-Fi CERTIFIED Logo è un marchio di certificazione di Wi-Fi Alliance.

(Solo MCS-838/MCS-434/MCS-FS232)

Wi-Fi, Wi-Fi Protected Setup, Wi-Fi Direct, WPA, WPA2 sono marchi di Wi-Fi Alliance.

(Solo MCS-838/MCS-434/MCS-FS232)

II Wi-Fi Protected Setup Identifier Mark è un marchio di Wi-Fi Alliance.

(Solo MCS-838/MCS-434/MCS-FS232)

x.v.Color

x.v.Color

"x.v.Color", x.v.Color e x.v.Color sono marchi commerciali di Sony Corporation.

YouTube™ è un marchio commerciale di Google Inc.

Picasa

Web Albums

Picasa™ Web Albums è un marchio commerciale di Google Inc.

Questo prodotto include technologie di proprietà della Microsoft Corporation e non è utilizzato nelle licenza della Microsoft Licensing, Inc.

Questo prodotto incorpora una Tecnologia di protezione alla copia a sua volta protetta da brevetti statunitensi e da altri diritti alla proprietà intellettuiale detenuti alla Rovi Corporation.

Sono proibite l'ingegnerizzazione inversa e il disassemblaggio del programma. Non connettere l'unità tramite VCR. I segnali video alimentati tramite VCR potrebbero essere limitati da sistemi di protezione copyright e le immagini potrebbero apparire disterte sul tevisore.

Made for

iPod

iPhone

iPad

II dispositivo USB funziona con iPhone 5, iPhone 4S, iPhone 4, iPhone 3GS, iPhone 3G, iPad ( 4^ generatione), iPad ( 3^ generatione), iPad 2, iPad mini, iPad, iPod touch (dalla 1^ alla 5^ generatione) e iPod nano (dalla 2^ alla 7^ generatione).

"Fatto per l'iPod", "Fatto per l'iPhone" e "Fatto per l'iPad" significano che un accessorio elettronico è stato progettato specificamente rispettivamente per il collegamento con l'iPod, l'iPhone o l'iPad ed è stato certificato dal suo sviluppatore corrispondereagli standard operativi stabiliti da Apple. Apple non può essere considerata responsable di quello disposativo o della sua osservanza delle norme di sicurezza e dei vari regolamenti. Tenere presente che l'uso di questo accessorio con l'iPod, l'iPhone o iPad vuo peggiorare le prestazioni wireless.

Apple, iPad, iPhone, iPod, iPod nano, and iPod touch sono marchi di Apple Inc., registrati negli Stati Uniti e in altri Paesi.

(Solo MCS-838/MCS-434/MCS-FS232)

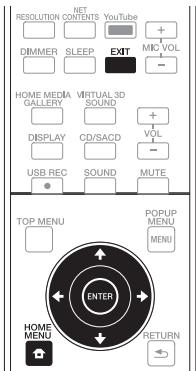

Telekomando

1

(STANDBY/ON): Da première per accendere e specnere l'apparecchio.

FUNCTION: Modifica la sorgente d'ingresso o la funzione.

Se si commuta nelle visualizzata la finestra dello schermo sullettore

1. La sorgente in entrata si commuta agli volte che viene premuto FUNCTION.
2. Selezionare la sorgente in entrada desiderata e premere ENTER.

Se si commuta nelle visualità lo schermo della TV

1. Premere FUNCTION per visualizzato il [Source Menu].
2. La sorgente in entrata si commuta agli volta che viene premuto FUNCTION. Si può usare anche il cursore / per commutare la sorgente in entrata.
3. Selezionare la sorgente in entrada desiderata e premere ENTER.
4. La schermata menù della sorgente più essere visualizzataanche da [HOME MENU] → [Source Menu] e premendo ENTER.

Il tasto FUNCTION commuta la sorgente in entrata per il [Source Menu]. Selezionare Home Media Gallery per leggere il disco (Pagina 48).

OPEN/CLOSE: Da premere per far aprire o chiudere il cassetto del disco.

2

Tasti TV Control: Vedi pagina 46.

KARAOKE: Premere per visualizzare la schermata di impostazione Karaoke.

KEY/ECHO: Commutare tra Key Control e la modalità regolazioni Echo (Vedi pagina 70).

RESOLUTION: Imposta la risoluzione di emissione per HDMI (Vedi pagina 74).

NET CONTENTS: Migliora la qualità dell'imagine dei contenuti video della rete.

YouTube: Visualizzare la schermata YouTube (Vedi pagina 65).

MIC VOLUME: Regolare volume mic.

DIMMER: Attenua la luce dell'unità.

SLEEP: Imposta un dato periodo di tempo trascorso il quale l'unità si spelgne.

EXIT: Vedi pagina 65.

HOME MEDIA GALLERY: Vedi pagina 57.

VIRTUAL 3D SOUND: Selezionare gli effetti Suono virtuale 3D (Vedi pagina 72).

VOL + / - : Regola il volume del diffusore.

DISPLAY: Visualizza o chiude il display su schermo (OSD).

CD/SACD:Vedi pagina 52.

• USB REC: Registra un audio.

SOUND: Selezionare le impostazioni del Suono (Vedi pagina 72).

MUTE: Silenzia l'unita.

TOP MENU: Da premere per far comparire il menu principale di un BD-ROM o DVD-Video.

POPUP MENU/MENU: Da premere per far comparire i menu di BD-ROM o DVD-Video.

/ / / (su/giù/sinistra/destra): Serve per spostarsi nei display su video.

ENTER: Conferma la selezione di menu.

HOME MENU: Visualizza il [Home Menu] o esce da esse.

RETURN: Da premere per tornare alla schermata precedente.

REPLAY: Da premere per tornare indietro di 10 secondi quando 一 _ · . REPLAYiene premuto durante la riproduzione.

CONTINUED: Da usare per continuare la riproduzione da una posizione specificata.

SKIP SEARCH: Da premere per saltare 30 secondi in avanti quando SKIP SEARCH viene premuto durante la riproduzione.

1/11/1,1/11/1>1:Vedi pagina 49.

PLAY () : Awvia il playback.

REV/FWD ( / ) : Vedi vagina 49.

PAUSE (II): Mettere in pausa la riproduzione.

STOP (■): Arresta la riproduzione o la registrazione.

Tasti numerici 0-9: Seleziona le opzioni numerate o lettere di immissione nel menu del tastierino.

AUDIO: Vedi pagina 52.

SUBTITLE: Vedi vagina 52.

CLEAR: Da premere per cancellare un numero, ecc.

Tasti colorati: usati per navigare nei menu BD-ROM.

PROGRAM: Registra le stazioni radio FM.

BOOKMARK (RDS): Creare un BOOKMARK (Vedi pagina 51). Selezionando FM TUNER, si commuta sulle informazioni RDS (Vedi pagna 69).

ZOOM (PTY): Ingrandirà o ridurra. Se si preme questo tasto perché è selezionato il sintonizzatore FM, si commuterà sul valore PTY.

INDEX: Lettura dello slideshow (Vedi pagina 51).

Pannello anteriore

Vassoio del disco
2 Pulsanti di funzionamento

(OPEN/CLOSE)

FUNCTION

Modifica la sorgente d'ingresso o la funzione.

Se si commuta nelle visualizzata la finestra dello schermo usando il tasto sul pannello frontale

1. La sorgente in entrata si commuta agli volte che viene premuto FUNCTION.
2. Selezionare la sorgente in entrata desiderata e premere /II (Riproduzione/Pausa).

Il tasto FUNCTION commuta la sorgente in entrata per il [Source Menu]. Selezionare Home Media Gallery per leggere il disco (Pagina 48).

BASS BOOST

Commutare BASS BOOST su ON o OFF.

/II (Riproduzione/Pausa)
STOP
(STANDBY/ON)

Accende e spegne l'unità.

! Nota

Se non si disattiva la corrente su OFF, premendo il tasto 品 (STANDBY/ON) per più di 5 secondi, l'unità si riawvia e l'operazione diventa possibile.

3 Display

4 Sensore di telecomando

Puntare qui il telecomando a distance entro i 7 m. Se si trovava vicino ad una luce a fluorescenza, illettorepuo ave difficultà a ricevere i segnali del telecomando. In tal caso, allontanare la luce a fluorescenza dallettore.

5 Indicatore entrata frontale

Si illumina nei seguenti casi.

• Quando un dispositivo USB frontale viene connesso e riconosciuto dall'unità.
• Quando si seleziona Portable IN.
• Quando il Karaoke Switch dell'unità è impostato su ON.

MIC1,MIC2
7 PORTABLE IN
8 Porta USB

• Connettendo un dispositivo USB, iPod/iPhone/iPad. (MCS-838/MCS-434/MCS-FS232)
• Connette do un dispositivo USB. (MCS-737/MCS-333/MCS-FS131)

Attenzione

La porta USB sulla parte frontale dell'unità non cui èsere usata per registrar. Connettere alla porta USB sulla parte posteriore dell'unità.

9 Controllo volume

10 Indicatore Ring

• Si illumina se Bass Boost è attivato su ON
• Lampeggia se si commuta su Bass Boost.

Pannello posteriore

MCS-838/MCS-434/MCS-737/MCS-333

MCS-FS232/MCS-FS131

1 AC IN
Viene inserito nella fonte di alimentazione elettrica.
2 Connettori SPEAKERS
3 Ventola di raffreddamento
4 Connettore dell'antenna
5 AUX IN (L/R)

6 Porta USB

Attenzione

La porta USB sulla parte posteriore dell'unità non supporti iPod/iPhone/iPad. Connette quosti dispositivi alla porta USB sulla parte frontale dell'unità. (MCS-838/MCS-434/MCS-FS232)

7 Porta LAN
8 HDMI IN 1/2/3/4
9 HDMI OUT
10 OPTICAL IN

Capitolo 2

Collegamento

Assemblare i diffusori

Impostazione dei diffusori MCS-838, MCS-737

Preparazione dei diffusori

1. Collegare i cavi allettore.

Inserire i cavi connessi allettore nel connettore dello stesso colore sul diffusore.

Attenzione

• I terminali dei diffusitori sono portatori di voltaggio PERICOLOSO per le persone. Per prevenir rischi di folgorazioni nel corso delle operazioni di collegamento o di distacco dei cavi dei diffusori, staccare il cavo di alimentazione principale prima di toccare qualiasi parte non isolata.

• Non collegare casse di tipo diverso da quello fornito con ilsystema.
  Non collegare i diffusori in dotazione ad amplificatori diversi da quelli forniti con il systema. Il collegamento ad amplificatori di altri tipo cui provocare un problema di funzionamento o un incendio.

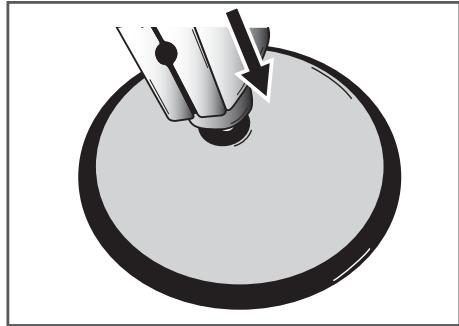

• Applicare i piedini antiscivolo alla base del diffusore centrale.

1. Montare il diffusore surround anteriore.

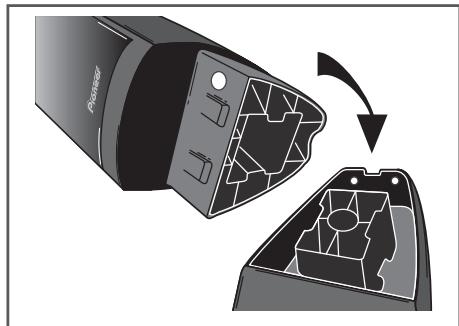

   1) Inserire la scatola inferiore nella base in modo che il foro del cavo sia posizionato in quale posteriore.

② Fissare la base alla scatola inferiore alla parte del fondo, usando le quattro viti (M4 x 16).

③ Inserire la scatola superiore in quella inferiore.

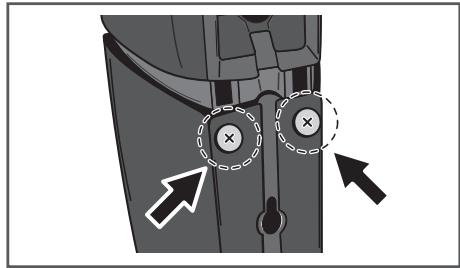

④ Fissare la scatola superiore e quella inferiore dalla parte posteriore del diffusore usingo le due viti (M4 x 12).

Attenzione

Non serrare eccessivamente le viti. Se si serrano con forza le viti, le filettaturi di viti e/o dadi potrebbero danneggiarsi. Per il montaggio, usare un cacciavite manuali di medie dimensioni. Non usare cacciaviti elettrici o di dimensioni eccessive per evitare di applicare eccessiva forza su viti e dadi. Assicurarsi che non vi siano materiali estranei inserti nella base o nella scatola inferiore durante il montaggio. Se l'unità viene montata con materiale estraneo infralato tra la base e la scatola inferiore, l'unità potrebbe non essere montata in sicurezza e inclinarsi o cadere.
Non posizionarsi davanti alla base del diffusore alto per spingerlo o ruotario. Il diffusore potrebbe cadere e rompersi oppure causare lesioni. Prestare particolare attenzione ai bambini.

Montaggio a muro del diffusore per MCS-838, MCS-737

Il diffusore centrale ha un foro di montaggio che cui quod assere usato per montarlo sulla parete.

Prima dell'installazione

Ricordarsi che ilsystemadi diffusori è pesante e il peso potrebbe allentare le viti o il materiale della parete potrebbe non essere adeguato a sorreggerli,provocando la caduta del diffusore. Verificare che la parete che s'intendeutilizzare sia adeguatamente resistente per supportare i diffusori.Non installare su pareti di compensato o cartongesso.

Le viti d'installazione non sono fornite. Utilizzare viti adatte al materiale della parete e a supportare il peso del diffusore.

Attenzione

• Se non si èsicuri della qualità e della forza della parete, consultare un technique per eventuali consigli.
• Pioneer non è responsable di incidenti o danni dovuti all'installazione impropria.

Note aggiuntive sul diffusore per MCS-838, MCS-737

Installare i principali diffusori anteriors destro e sinistro alla stessa distanza alla TV.

Precauzioni:

Questi diffusori non sono schermati magnificamente e non dovrebbero essere collocati vicino a una TV o a un monitor. I supporti di memorizzazione magnetica (floppy-disk, nastri o videocassette) devono essere conservati lontani da questi diffusori.

Non installare il diffusore anteriore/surround e il subwoofer alla parete o al soffitto. Potrebbero cadere provocando ferimenti.

Posizionare ilsystema per MCS-838,MCS-737

L'illustrazione seguente对我a un esempio di posizionamento del systema. Notare che le illustrazioni in queste istruzioni sono essere diverse dall'unità effettiva per scopo esplicativo. Per ottenere il miglior audio surround possibile, tutti i diffusori diversi dal subwoofer devono essere posizionati alla stessa distanza dal punto di ascolto (A).

Diffusore anteriore sinistro (S)/
Diffusore anteriore destro (D):

Posizione i diffusori anteriors sui lati del monitor o schermo e il più possibile allineati con la superficie dello schermo.

Diffusore centrale:
Sistemare il diffusore centrale sotto o di fronte al monitor o schermo.
Diffusore surround sinistro (S)/
E Diffusore surround destro (D):

Collocare quosti diffusori dietro la posizione di ascolto, leggermente rivolti verso l'internalo.

(F) Subwoofer:

La posizione del subwoofer non è molto significativo. Il suo è un esile che è invariazato con le scutellare, e è costamente costano. Il suo è costamente costano. Il suo è costamente costano.

Unità

Attenzione

• Attenzione che i bambini non mettano le mani o qualiasi tipo di oggetti nel condotto del subwoofer.
  Condotto del subwoofer: un foro per un suono basso pieno nella cassa del diffusore (fornito).
• Collocare i diffusori centrali fuori alla portata dei bambini.
  In caso contrario, il diffusore potrebbe cadere e provocare lesioni personali e/o danni alla proprietà.
• I diffusori contengono componenti magnetiche che potrebbero causare irregularità di colore sullo schermo TV (CRT) o sullo schermo monitor del computer. Usare i diffusori lontano dallo schermo TV (CRT) o dallo schermo del monitor del computer.

Impostazione dei diffusori MCS-434, MCS-333

Preparazione dei diffusori

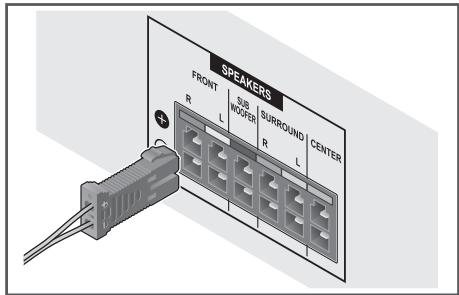

1. Collegare i cavi allettore.

Inserire i cavi connessi allettore nel connettore dello stesso colore sul diffusore.

Attenzione

• I terminali dei diffusori sono portatori di voltaggio PERICOLOSO per le persone. Per prevenire rischi di folgorazioni nel corso delle operazioni di collegamento o di distacco dei cavi dei diffusori, staccare il cavo di alimentazione principale prima di toccare qualsiasi parte non isolata.

• Non collegare diffusori di tipo diverso da quello fornito con il sistema.
  Non collegare i diffusori in dotazione ad amplificatori diversi da quali forniti con il sistema. Il collegamento ad amplificatori di altri tipo può provocare un problema di funzionamento o un incendio.

• Collegare i piedini antiscivolo alla base di anni diffusore.

Montaggio a muro del diffusore per MCS-434, MCS-333

Tutti i diffusori sono dotati di un foro di montaggio che può essere usato per montare un diffusore sulla parete.

Prima dell'installazione

Ricordarsi che ilsystemadi diffusori è pesante e il peso potrebbe allentare le viti o il materiale della parete potrebbe non essere adeguato asorreggerli,provocando la caduta del diffusore. Verificare che la parete che s'intende utilizzato si adeguatamente resistente per supportare i diffusori.Non installare su pareti di compensato o cartongesso.

Le viti d'installazione non sono fornite. Utilizzare viti adatte al materiale della parete e a supportare il peso del diffusore.

Attenzione

• Se non si èsicuri della qualità e della forza della parete, consultare un technique per eventuali consigli.
• Pioneer non è responsable di incidenti o danni dovuti all'installazione impropria.

Note aggiuntive sul diffusore per MCS-434, MCS-333

Installare i principali diffusori anteriors destro e sinistro alla stessa distanza alla TV.

Precauzioni:

Questi diffusori non sono schermati magnificamente e non dovrebbero essere collocati vicino a una TV o a un monitor. I supporti di memorizzazione magnetica (floppy-disk, nastri o videocassette) devono essere conservati lontani da questi diffusori.

Non collegare il subwoofer ad una pareto o al soffitto. Potrebbero cadere provocando ferimenti.

I diffusori anteriori e surround di esta unità possono essere attaccati al supporto diffusore da terra CP-31B.

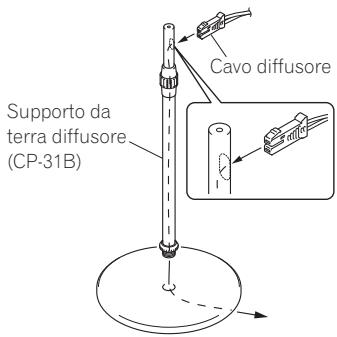

Usando CP-31B, i diffusore delve essere attaccato al braccio del supporto da terra usingo le viti fornite con但这a unità. (Le viti (M5) fornite con il CP-31B non possono essere usate per attaccare i diffusori di但这a unità).

E necessarioanche far passare il cavo del diffusoreattraverso la parte inferiore della base, dal foro nella parte superiore del supporto da terra del diffusore.

Posizionare il sistema per MCS-434, MCS-333

L'illustrazione seguente alla un esempio di posizionamento del sistema. Notare che le illustrazioni in queste istruzioni sono essere diverse dall'unità effettiva per scopo esplicativo. Per ottenere il miglior audio

surround possibie, tutti i diffusori diversi dal subwoofer devono essere posizionati alla stessa distanza dal punto di ascolto (A).

Diffusore anteriore sinistro (S)/
Diffusore anteriore destro (D):

Posizionare i diffusori anteriors sui lati del monitor o schermo e il più possibile allineati con la superficie dello schermo.

Diffusore centrale:

Sistemare il diffusore centrale sotto o di fronte al monitor o schermo.

Diffusore surround sinistro (S)/
() Diffusore surround destro (D):

Collocare quosti diffusori dietro la posizione di ascolto, leggermente rivolti verso l'internalo.

(F) Subwoofer:

La posizione del subwoofer non è molto più bassi non sono altamente direzionali. Ma è meglio positizzazione il subwoofer vicino ai diffusori anteriors. Ruotarlo leggermente verso il centro della stanza per ridurre i riflessi sulle pareti.

Attenzione

• Attenzione che i bambini non mettano le mani o qualiasi tipo di oggetto nel condotto del subwoofer.
  Condotto del subwoofer: un foro per un suono basso pieno nella cassa del diffusore (fornito).
  Collocare i diffusori anteriors, surround e centrali fuori alla portata dei bambini. In caso contrario, il diffusore potrebbe cadere e provocare lesioni personali e/o danni alla proprietà.
• I diffusori contengono componenti magnetiche che potrebbero causare irregularità di colore sullo schermo TV (CRT) o sullo schermo monitor del computer. Usare i diffusori lontano dallo schermo TV (CRT) o dallo schermo del monitor del computer.

Impostazione dei diffusori MCS-FS232

Preparazione dei diffusori

Per diffusori anteriors:

Assemblare i supporti dei diffusori e fissare i diffusori anteriori.

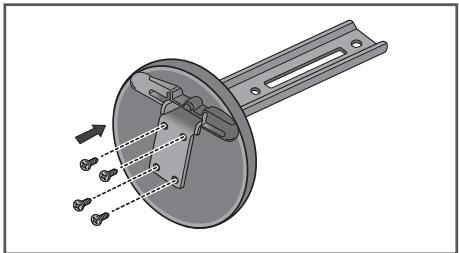

Per installatione verticale:

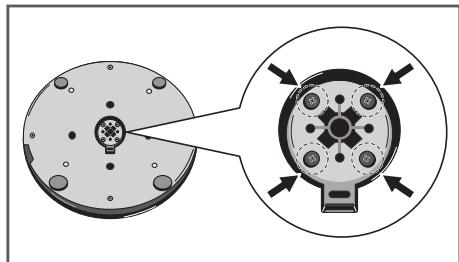

1. Utilizzare l'adesivo in dotazione per applicare i 4 piedini piccoli alla base del supporto del diffusore.

1. Inserire il montante grande dai fori dietro la base e fissarlo con le 4 viti.

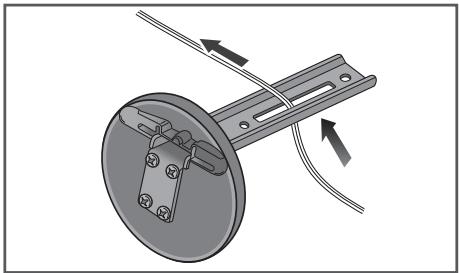

1. Far passare il cavoattraverso il foro sulla barra.

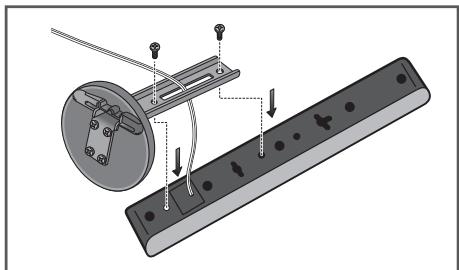

1. Fissare il diffusore e il montante con le 2 viti. Controllare che il cavo del diffusore non sua impigliato fra il diffusore e il montante.

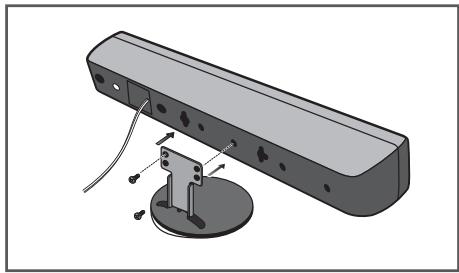

Per installatione orizzontale

1. Utilizzare l'adesivo in dotazione per applicare i quattro piedini piccoli alla base del supporto del diffusore.

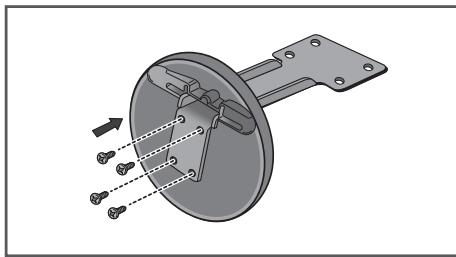

1. Inserire il montante piccolo dai fori dietro la base e fissarlo con le 4 viti.

1. Fissare il diffusore e il montante con le 2 viti. Controllare che il cavo del diffusore non sua impigliato fra il diffusore e il montante. L'altezza dei supporti del diffusore cui essere regolata a due livelli; selezionare l'altezza preferita e fissarli in posizione.

Per installmente diretta

Utilizzato l'adesivo in dotazione per applicare i 4 piedini alla base dei diffusori anteriors.

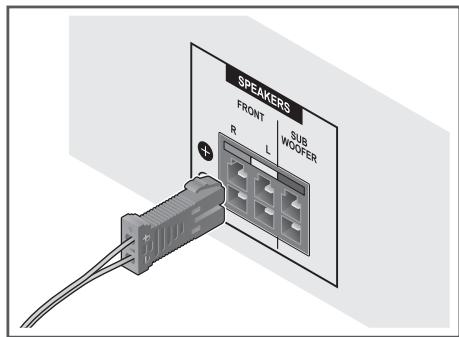

Collegare cavi lettre

Inserire i cavi connessi allettore nel connettore dello stesso colore sul diffusore.

Attenzione

• Non collegare diffusori di tipo diverso da quello fornito con il sistema.
  Non collegare i diffusori in dotazione ad amplificatori diversi da quali forniti con il sistema. Il collegamento ad amplificatori di altri tipo può provocare un problema di funzionamento o un incendio.
• I terminali dei diffusori sono portatori di voltaggio PERICOLOSO per le persone. Per prevenir rischi di folgorazioni nel corso delle operazioni di collegamento o di distacco dei cavi dei diffusori, staccare il cavo di alimentazione principale prima di toccare qualsiasi parte non isolata.

Montaggio a muro del diffusore per MCS-FS232

Prima dell'installazione

• Ricordarsi che ilsystema di diffusori è pesante e il peso potrebbe allentare le viti o il materiale della parete potrebbe non essere adeguato a sorreggerli,provocando la caduta del diffusore. Verificare che la parete che s'intende utilizzare sia adeguatamente resistente per supportare i diffusori. Non installare su pareti di compensato o cartongesso.
  Le viti d'installazione non sono fornite. Utilizzare viti adatte al materiale della parete e a supportare il peso del diffusore.

Attenzione

• Se non si è sicuri della qualità e della forza della parete, consultare un technician per eventuali consigli.
• Pioneer non è responsable di incidenti o danni dovuti all'installazione impropria.

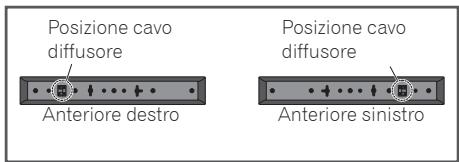

Appendere i diffusori

Il diffusore anteriore può essere appeso alla parete verticalmente o orizzontalmente. Usare un foro per sospenderlo verticalmente e due fori per sospenderlo orizzontalmente. L'illustrazione di seguito在哪 il diffusore anteriore destro.

Se si installano i diffusori orizzontalmente, collocarli in modo che la posizione del cavo del diffusore sulla parte posteriore, si trovi all'esterno della parte terminale della sua superficie, nel punto più lontano dall'altre diffusore.

Note aggiuntive sul diffusore per MCS-FS232

Installare i principali diffusori anteriors destro e sinistro alla stessa distanza alla TV.

Precauzioni:

Il diffusore anteriore e il subwoofer non sono schermati magnificamente e pertanto non devono essere posti vicini a una TV o ad un monitor. I supporti di memorizzazione magnetica (floppy-disk, nastri o videocassette) devono essere conservati lontani dai diffusori anteriors e dal subwoofer.

Non collegare il subwoofer ad una parete o al soffitto. Potrebbero cadere provocando ferimenti.

Posizione il sistema per MCS-FS232

L'illustrazione seguente对我a un esempio di posizionamento del systema. Notare che le illustrazioni in queste istruzioni sono essere diverse dall'unità effettiva per scopo esplicativo. Per ottenere il miglior audio surround possibile, tutti i diffusori diversi dal subwoofer devono essere posizionati alla stessa distanza dal punto di ascolto (A).

Diffusore anteriore sinistro (S)/
Diffusore anteriore destro (D):

Posizione i diffusori anteriors sui lati del monitor o schermo e il più possibile allineati con la superficie dello schermo.

Subwoofer:

La posizione del subwoofer non èosi importante poiché i suoni molto bassi non sono altamente direzionali. Ma è meglio posizionare il subwoofer vicino ai diffusori anteriors. Ruotarlo leggermente verso il centro della stanza per ridurre i riflessi sulle pareti.

Unità

Attenzione

• Attenzione che i bambini non mettano le mani o qualsiasi tipo di oggetti nel condotto del subwoofer.
  Condotto del subwoofer: un foro per un suono basso pieno nella cassa del diffusore (fornito).
  Collocare i diffusori anteriors fuori alla portata dei bambini. In caso contrario, il diffusore potrebbe cadere e provocare lezioni personali e/o danni alla proprietà.
• I diffusori contengono componenti magnetiche che potrebbero causare irregularità di colore sullo schermo TV (CRT) o sullo schermo monitor del computer. Usare i diffusori lontano dallo schermo TV (CRT) o dallo schermo del monitor del computer.

Impostazione dei diffusori MCS-FS131

Preparazione dei diffusori

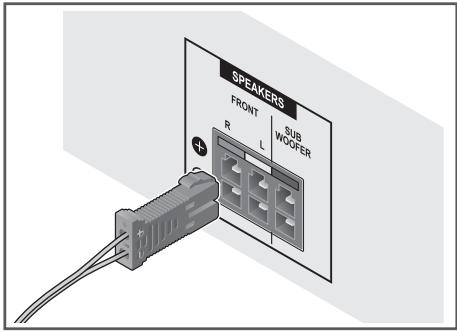

1. Collegare i cavi allettore.

Inserire i cavi connessi allettore nel connettore dello stesso colore sul diffusore.

Attenzione

• I terminali dei diffusori sono portatori di voltaggio PERICOLOSO per le persone. Per prevenire rischi di folgorazioni nel corso delle operazioni di collegamento o di distacco dei cavi dei diffusori, staccare il cavo di alimentazione principale prima di toccare qualsiasi parte non isolata.

• Non collegare diffusori di tipo diverso da quello fornito con il sistema.
  Non collegare i diffusori in dotazione ad amplificatori diversi da quali forniti con il sistema. Il collegamento ad amplificatori di altri tipo può provocare un problema di funzionamento o un incendio.

• Collegare i piedini antiscivolo alla base di agli diffusore.

Montaggio a muro del diffusore per MCS-FS131

Tutti i diffusori sono dotati di un foro di montaggio che può essere usato per montare un diffusore sulla parete.

Prima dell'installazione

Ricordarsi che ilsystemadi diffusori è pesante e il peso potrebbe allentare le viti o il materiale della parete potrebbe non essere adeguato asorreggerli,provocando la caduta del diffusore. Verificare che la parete che s'intende utilizzare sua adeguatamente resistente per supportare i diffusori.Non installare su pareti di compensato o cartongesso.

Le viti d'installazione non sono fornite. Utilizzare viti adatte al materiale della parete e a supportare il peso del diffusore.

Attenzione

• Se non si èsicuri della qualità e della forza della parete, consultare un technique per eventuali consigli.
• Pioneer non è responsable di incidenti o danni dovuti all'installazione impropria.

Note aggiuntive sul diffusore per MCS-FS131

Installare i principali diffusori anteriors destro e sinistro alla stessa distanza alla TV.

Precauzioni:

Questi diffusori non sono schermati magnificamente e non dovrebbero essere collocati vicino a una TV o a un monitor. I supporti di memorizzazione magnetica (floppy-disk, nastri o videocassette) devono essere conservati lontani da questi diffusori.

Non collegare il subwoofer ad una pareto o al soffitto. Potrebbero cadere provocando ferimenti.

Il diffusore anteriore dell'unità più essere attaccato al supporto da terra diffusore CP-31B. Usando CP-31B, i diffusore delve essere attaccato al braccio del supporto da terra usando le viti fornite con但这a unità. (Le viti (M5) fornite con il CP-31B non possono essere usate per attaccare i diffusori di但这a unità).

E necessarioanche far passare il cavo del diffusoreattraverso la parte inferiore della base, dal foro nella parte superiore del supporto da terra del diffusore.

Posizione il sistema per MCS-FS131

L'illustrazione seguente对我a un esempio di posizionamento del systema.Notare che le illustrazioni in queste istruzioni possono essere diverse dall'unità effettiva per scopo esplicativo.Per ottenere il miglior audio surround possibile, tutti i diffusori diversi dal subwoofer devono essere positizioni alla stessa distanza dal punto di ascolto (A).

Diffusore anteriore sinistro (S)/
Diffusore anteriore destro (D):

Posizionare i diffusori anteriors sui lati del monitor o schermo e il più possibile allineati con la superficie dello schermo.

Subwoofer:

La posizione del subwoofer non è molto significativo. Ma è meglio.
posizione il subwoofer vicino ai diffusori
anteriori. Ruotarlo leggermente verso il centro della stanza per ridurre i riflessi sulle pareti.

Unità

Attenzione

• Attenzione che i bambini non mettano le mani o qualsiassi tipo di oggetto nel condotto del subwoofer.
  Condotto del subwoofer: un foro per un suono basso pieno nella cassa del diffusore (fornito).
• Collocare i diffusori anteriori fuori alla portata dei bambini.

In caso contrario, il diffusore potrebbe cadere e provocare lesioni personali e/o danni alla proprie

• I diffusori contengono componenti magnetiche che potrebbero causare irregularità di colore sullo schermo TV (CRT) o sullo schermo monitor del computer. Usare i diffusori lontano dallo schermo TV (CRT) o dallo schermo del monitor del computer.

Concessioni alla TV

Nota

• Consultare i manuale della propria TV, videoregistrar, impianto stereo o altre apparetcchiature al fine di effettuire il miglior collegamento.
• Assicurarsi che illettore sia collegato direttamente alla TV. Sintonizzato la TV sul canale di ingresso video correto

Connessione HDMI

Se avete una HDMI TV o uno schermo, è possibile connetterli a quellolettore usando un cavo HDMI (Cavo HDMI^® / ^TM ad alta velocità). Connettere il terminale HDMI sullettore a quello HDMI su una TV o uno schermocompatible con HDMI.

Impostare la sorgente TV su HDMI (consultare il manuale del TV).

Attenzione

Connettere illettore e la TV usando il cavo HDMI da solo non permette di ascoltare l'audio dall'apparecchio. Connettereancheattraverso il cavo ottico (pagina 37) o quello audio analogico (pagina 36).

Collegamento con dispositivi DVI

• Non è possibile collegarsi a dispositivi DVI (ad esempio monitor per computer) non compatibili con HDCP. HDCP è uno standard per la protezione di contentuti audiovisiviattraverso l'interfaccia DVI/HDMI.
  Non vengono emessi segnali audio.
  Collegarsi using an cavo audio, ecc.
• Questolettoredeve venirecollegato adispositivi compatibili conHDMI.Se ci sicollegaadispositiviDVI,potrebeneanche non funzionare.

Funzione ARC (canale di ritorno audio)

La funzione ARC permette che una TV adatta per HDMI invii il flusso audio alla presa HDMI OUT di quellolettore.

Per usarequesta funzione:

• La vostra TV deve supportare la funzione ARC.
  Il metodo di impostazione dell'ARC più essere diverso in relazione alla TV. Per i dettagli della funzione ARC, vedere il manuale della TV.
• Siuve usare il cavo HDMI (Cavo HDMI®/™ ad alta velocità).
• Si deve collegare con la spina HDMI IN della TV che supporta la funzione ARC usinga la spina HDMI IN di quellolettore.
• Potete collegare solo una stazione Home Theater alla TV compatibile con l'ARC.
• La funzione ARC non garantisce che la funzione operi in agli caso sono se le sudettes condizioni sono soddisfatte.
• Quando usate la funzione ARC, il lavoro CEC (controllo elettronica di consumo) più essere attivo. Se non si vuole usare CEC, si potà arrestare il funzionamento usingo le impostazioni [Control: Off] su HDMI. In questo caso, è necessario collegare la TV e loQuestolettore con un cavo ottico per inviare il flusso audio a quellolettore.
• Attivare l'unità se si usa la funzione CEC.
• CEC non funzione durante la modalità di Standby.

Connessione dell'antenna

Per ascoltare la radio connettere l'antenna fornita in dotazione.

Nota

• Una volta connessa l'antenna a filo FM tenerla nella posizione più orizzontale possibile. Verificare che l'antenna a filo FM sua completeness distesa.

Connaissance con il dispositivo esterno

Connessione AUX

Épossiblegodere del suono prodotto da un componente esternotramiteidiffusori di questosystema.

Connettere i jack di uscita audio analogici del componente alla porta AUX S/D (INPUT) di questa unità. E quindi selezionare l'opzione [AUX] premendo FUNCTION e ENTER.

Collegamento d'ingresso (PORTABLE IN)

É possibile godere del suono dellettore audio portatiletramitei diffusori diquestoSYSTEMA.

Collegare il jack della cuffia (o allinearlo) dellettore audio portatile nella presa PORTABLE INdi questa unità. E quindi selezionare l'opzione[Portable In] premendo tasti FUNCTION eENTER.

Attenzione

• Quando si insertisce il terminale PORTABLE IN, tenere la parte superiore dell'unità con la mano per evitare che si sposti.

Collegamento ingresso OPTICAL IN

É possible godere del suono del componente con un collegamento ottico digitale tramite i diffusori di questoSYSTEMA.

Connettere il terminale di uscita ottico dellvosto
componente al terminale OPTICAL IN sull'unità.
E quindi selezionare l'opzione [Optical IN]
premendo tasti FUNCTION e ENTER.

Connessione INGRESSO HDMI 1/2/3/4

Potete godere delle immagini e suono del componentetramitequesto collegamento.

Connettere il terminale HDMI OUT del componente ai terminali HDMI IN 1, 2, 3 o 4 di但这a unità. E quindi selezionare l'opzione [HDMI IN 1/2/3/4] premendo FUNCTION e ENTER.

Verso il jack HDMI OUT del proprio componente (decoder, ricevitore satellitare digitale, console video game ecc.)

Nota

• Potete modificare la risoluzione video nel modo HDMI IN 1/2/3/4. Modificare la risoluzione video del componente collegato.
• Se il segnale video di uscita è anomalo quando viene connesso il computer al terminale HDMI IN 1, 2, 3 o 4, modificare la risoluzione del personal computer a 576p, 720p, 1080i oppure 1080p.
• Potrebbe non essere possibile emettere immagini 3D secondo il tipo di segnale di uscita 3D de disposPOSITivo connesso.

Connessione alla rete domestica

Questolettorepuoessere connessoaduna rete locale (LAN)tramite la porta LAN sul pannello posteriore oppure tramite il modulo wireless interno. Connettendo l'unita alla rete abanda larga domestica,avete accesso a servizi quali interattività BD-LIVEe servizi online.

Connessione alla rete cablata

L'uso di una rete cablata garantisce le prestazioni migliorieri, poiché le periferiche si connettono direttamente alla rete e non sono soggette a interferenze delle frequenze radio.

Per ulteriori informazioni consultare la documentazione relativa alla propria periferica di rete.

Connettere la porta LAN alla porta correspondente del proprio modem o router usingo un cavo LAN o Ethernet disponibile commerciale.

! Nota

• Quando sicollege o scollega il cavo LAN, afferrare la spina e non il cavo. Quando si scollega il cavo LAN, non tirarlo ma estrarlo alla presa premendo in basso la linguetta.
  Non collegare un cavo Telefonico modulare alla porta LAN.
• Poiché esistono diverse configurazioni della connessione, seguire le specifiche della società Telefonica o del fornitori di accesso.
• Se si desidera accedere a contenuti dei computer o dei server DLNA, quellolettore delve essere connesso a fissi tramite un router sulla stessa rete locale.

Concessione di rete Wireless (Solo MCS-838/MCS-434/MCS-FS232)

Un'altra opzione di connessione è quella di utilizzato un punto di accesso o router wireless. La configurazione di rete e il metododi connessione possono variate a seconda delle apparecchiature usate e dell'ambiente di rete.

Questolettore èfornitodi un IEEE 802.11n (Banda singola,2.4 GHz banda) modulo wireless,che supportaanchegli standard 802.11b/g.Per il migliorere rendimento wireless, si consiglia di usare un IEEE 802.11n certificato reteWi-Fi(punto di accesso o router wireless).

Vedere le istruzioni di configurazione fornite con il punto di accesso o con il ruoter wireless per le fasi dettagliate di connessione e le impostazioni di rete.

Per ottenerile migliorrendimento,l'opzione
migliore è sempre la connessione di questo
lettore al router di rete o modem DSL/cavo. Se si scegliedutilizzare l'opzione wireless,
notare che il rendimento puo a volte essere
influenzato daaltridi dispositivi elettronici
presenti nella casa.

Impostazione di rete Wireless (Solo MCS-838/MCS-434/MCS-FS232)

Per la connessione di rete wireless, illettore devese essere impostato per la comunicazione di rete. Questa regolazione può essere eseguita dal menu di [Setup]. Regolare le impostazioni di rete [NETWORK] come segue. è necessario impostare il punto di accesso o router wireless prima di connettere illettore alla rete.

Preparazione

Prima di impostare la rete wireless è necessario:

• connettere la rete internet a banda larga alla rete wireless a banda larga.
• Impostare il punto di accesso o router wireless.

• Annotare il codice SSID e codice di sicurezza della rete.

• Selezionare [Initial Setup] [Network] [Interface] [Wireless] e premere ENTER.

• SeLECTIONARE [Initial Setup] [Network] [Wireless Setting] [Next Screen] e premere ENTER.
• Selezionare [Yes] e premere ENTER per continuare. Le impostazioni della nuova connessione ripristinano le impostazioni della rete corrente.
• Si visualizza il menu [Wireless Setting]. Usare / per selezionare [Scan]. Poi selezionare [Next] using / e premere ENTER.
• Illettore scansionata tutti i puniti di accesso disponibili o i router wireless entro la gamma e li visualizzza in forma di elenco. Usare / per selezionare un punto di accesso o un router wireless dall'elenco e poi premere ENTER.

Se è attenuata la sicurezza sul proprio punto di accesso o router wireless, verificare che la chiave WEP o WPA inserita sullettore corrisponda esattamente alle informazioni del router. Dovete inserire il codice di sicurezza come richiesto.

1. Come immettere il codice di sicurezza.

① Selezionare la sezione codice di sicurezza using / / e premere ENTER per avviare la tastiera del software.
② Usare / / / per selezionare caratteri e cifre e poi premere ENTER per immetterli.
③ Selezionare [abc], [ABC], o [@#$] using ↑/↓/←/→ per spostarsi sulle caselle di caratteri più basse, su quella più alto o sui simboli.
④ Terrminare di inserire il codice di sicurezza selezionando [Enter], usando / / / e premendo ENTER.

1. SeLECTIONARE [Next]usando / / / e premere ENTER. Se si connette con successo, visualizzerà la connessione riuscita e l'IP ottenuto.
2. Premere i punti finali ENTER [Wireless Setting].

! Nota

• La modalità di sicurezza WEP generalmente ha 4 codici disponibili per l'impostazione di un punto di accesso o router wireless. Se il proprio punto di accesso o router wireless utilizes la sicurezza WEP inseire il codice di sicurezza della chiave "N.1" per effettuire la connessione alla rete domestica.
• Un Access Point è un dispositivo che permette di connettersi alla rete domesticatramite connessione wireless.

[Scan] - Illettore scansiona tutti i punti di accesso disponibili o i router wireless entro la gamma e li visualizzza in forma di elenco.

[Manual] - É possibile che l'access point non trasmetta il nome dell'access point (SSID). Controllare le impostazioni del routertramite il computer e impostare in modo che il codice SSID venga trasmesso, oppure manually insere il nome dell'access point (SSID) in [Manuale].

[Auto] - Se il punto di accesso o router wireless è un disposizione che supporta il metodo di configurazione con pulsante, selezionale questa opzione e premere il pulsante del punto di accesso o router wireless entro 120 conteggi. Non è necessario conoscere il nome dell'access point (SSID) e codice di sicurezza del punto di accesso o router wireless.

! Nota

• Se non vi è un server DHCP in rete e si vuole impostare manually l'indirizzo IP, vedi "Impostazione dell'indirizzo IP". (Pagina 77)

Impostazione WPS (Impostazione Wi-Fi Protected) (Solo MCS-838/MCS-434/MCS-FS232)

Impostazioni connessione WPS

WPS è l'abbreviatione di Wi-Fi Protected Setup. Un norma stabilita dal gruppo Wi-Fi Alliance per una funzione permette de impostare, secondo la interconnessione di dispositivi LAN wireless, compatibili con WPS, nella crittografia cui assere eseguitatramite esplici operazioni.

Questa unità supporta la configurazione pulsante e quella del codice PIN.

PBC (Configurazione pulsante)

Le impostazioni di connessione sono eseguite automaticamente premendo semplicamente i tasti WPS sul dispositorio LAN wireless compatibile con WPS. Questo è il modo più semplicité di eseguire le impostazioni ed è possibile se il dispositorio LAN wireless compatibile con WPS è fornito del tasting WPS.

Immissione PIN

Le impostazioni di connessione sono eseguite immettendo i codici PIN di 8 caratteri mostrati sullo schermo principale del punto di accesso selezionato. Seguire le instruzioniismoate su Connecting usando la configurazione del codice PIN sulla destra.

Quando si eseguono le impostazioni wireless, impostare [Initial Setup] [Network] [Interface] su [Wireless].

1. Premere HOME MENU.
   Si visualizzla la schermata HOME MENU.
2. Usare i tasti del cursore per selezionare [Initial Setup] e premere ENTER.
   Si visualizzza la schermata Initial Setup.
3. SeLECTIONARE [Initial Setup] [Network] [Wireless Setting] [Next Screen] e premere ENTER.
   Si visualizzza una schermata di conferma.
4. Usare / per scegliere Yes, poi premere ENTER.
   Si visualizzà la schermata di Wireless Setting.
5. Usare per selezionare Auto, poi premere ENTER.
   Si visualizza la scherma di WPS (Wi-Fi Protected Setup).
6. Usare / per commutare tra gli schermi [PBC] o [PIN].
   Se ci si connette usando PBC andare al passaggio 7. Se ci si connette usando PIN andare al passaggio 8.
7. Se ci si connette usingo PBC (Pulsante),dalla schermata [ PBC] usare / per selezionare NEXT,poi premere ENTER.
   Poi preme entro 120 secondi il tasto WPS sul punto d'accesso.
8. Se ci si connette usando PIN, confermare il Codice PIN sulla schermata [■PIN]. Usare il cursore per selezionare NEXT, poi premere ENTER.
9. Immettere i Codice PIN nel punto di accesso confermato nel passaggio precedente 8.

Il metodo di immissione del Codice PIN cambia secondo il disposito LAN usato.

Per maggiori informazioni, vedi le istruzioni per l'uso che accompagnano il disposativo LAN.

Note relative alla connessione di rete:

• Molti problemi di connessione di rete durate la configurazione possono essere risolti eseguingo un reset del router o modem. Dop o ave connesso illettore alla rete domestica, accendere e spegnere il cavo di alimentazione del router delle rete domestica oppure al modem via cavo. Quindi accendere e/o riconnettere il cavo di alimentazione.
• Dipendendo dal fornitore di servizi Internet (ISP) il numero di dispositivi che possono riceveve il servizio Internet può essere limitato dai termini di servizio applicabili. Per maggiori dettagli rivolgersi al proprio gestore del servizio.
• La nostra azienda non è responsable per eventuali cattivi funzionamenti dellettore e/ola funzione di connessione a Internet acause di errori/cattivi funzionamenti associati alla connessione a Internet di banda larga o altre apparecchiature connesse.
• Le funzioni dei dischi BD-ROM resi disponibili tramite la funzione di connessione internet non sono create o fornite alla nostra azienda e la nostra azienda non è responsable per la loro funzionalità o disponibilità continuata. Alcuni materiali relativi al disco resi disponibili tramite la connessione Internet possono non essere compatibili con quellolettore. Se avete domande relative aquesticontenuti, rivolgetevi al produttore del disco.
• Alcuni contenuti Internet richiedono una connessione di rete a banda larga.
• Anche se illettore è connesso e configurato correttamente, alcuni contentuti Internet possono non funzionare correttamente a causa di congestione di rete, la qualità della banda del proprio servizio Internet o problemi con il fornitore dei contentuto.
• Alcune operazioni sulle connessioni Internet possono non essere possibili a causa di date restrizioni imposte dal fornitore di servizi internet (ISP) che vi fornisce la connessione a Internet a banda larga.
• Eventuali addebiti imposti dal fornitore ISP incluso, alla limitazione, iosti di connessione sono vostra responsabilità.

• Per la connessione cablata di quellolettore è necessaria una porta A 10 Base-T o 100 Base-TX LAN. Se il vostro servizio Internet non permette quello tipo di connessione, non sare possibile collegare illettore.

• Per uso un servizio xDSL è necessario'utilizzato un router.

• Per usare un servizio xDSL è necessario un modem xDSL e per usare il servizio di modem cablato è necessario un modem cablato. Dipendendo dal metod di accesso dell'accordo di licenza con il vostro ISP, è possibile che la funzione di connessione Internet del vostrolettore o è possible che abbiate un limite ai dispositivi che sono essere collegati contemporaneamente. (Se il vostro ISP limita l'abbonamento a un solo dispositorio, è possibile che a quello questolettore non sia permesso connettersi a Internet se un computer fosse più connesso alla rete.)
• É possible che l'uso di un "Router" non sia permesso o sua limitato dipendendo delle politiche e restrizioni poste dal ISP. Per maggiori dettagli rivolgersi direttamente al proprio ISP.
• Le reti wireless lavorano sulle frequenza radio a 2.4 GHz radio che vengonoancheutilizzate da altri dispositivi domestici come ad esempio Telefoni cordless e fornia a microonde e potrebbero subire interferenze da essi.
• Spagnere tutte le apparecchiature non'utilizzate presenti sulla rete domestica locale. Alcuni dispositivi sono genere traffico di rete.
• Per ottenere una trasmissione migliorie, posizionare illettore il più vicino possibile al punto di accesso.
• In alcuni casi, posizionare il punto di accesso o router wireless ad almeno 0,45 m sopra al piano del pavimento può migliorare la riscione.
• Portarsi il più vicino possibile al punto di accesso e se possibile orientare nuovamente l'antenna in modo che non vi siano ostacoli traessa e il punto di accesso.
• La qualità della ricezione tramite wireless dipende da molti fattori quali il tipo di punto di accesso, la distanza tralettore e punto di accesso e la posizione dellettore.
• Impostare il punto di accesso o router wireless sulla modalità Infrastruttura. Una modalità adhoc non è supportata.

Connaissance dispositivo USB

Un dispositivo USB connesso all'unità può eseguire le seguenti operazioni.

• Riproduurre un file
  Riproduire file registrati sul disposativo USB frontale o posteriori, come video, musica o foto.
• Copiare file
  I file possono essere copiati dal disposittivo frontale su il disposittivo USB posteriorie.
• Registrate CD o FM
  Il dispositivo USB posteriori può essere usato per registrar CD o FM.

Nota

• Vedi pagina 67 per maggiori informazioni su come connettere iPod/iPhone/iPad (solo MCS-838/MCS-434/MCS-FS232).

I dispositivi USB

I dispositi v USB collegabili a quellolettore sono i seguenti.

Dispositivi di memoria di massa USB 2.0
- File system FAT16, FAT32 o NTFS, capacitéa minima di 1 GB (si raccommandano 2 GB o più)

Nota

• I dispositiivi formattati con file system non fra quelli elencati non sono utilizzabili.
• I dispositivi USB possono non venire riconosciuti se contengono varie partizioni.
• Alcuni dispositivi USB possono non funzionare con questolettore.
• Il funzionamento dei dispositivi USB non viene garantito.

Collegamento di dispositivi USB

Attenzione

• Prima di collegare o scollegare dispositi vi USB, non dimenticare di spegnere illettore.
• Se si usa un disco rigido esterno comme disposittivo di di memoria, accenderlo sempre prima di accendere quellolettore.
• Se un dispositivo USB esterno è protetto alla scrittura, disattivare la protezione.
• Nel collegare il cavo USB, tenere fisso lo spinotto.
  ed inserirlo nella porta orizzontalmente e con
  l'orientamento correto.
• Sottomponendo lo spinotto a sforzi eccessivi si possono ottenere collegamenti scadenti e rendere impossibile la scrittura di dati su dispositivi USB.
• Se un dispositivo USB è collegato ed illettore è acceso, non scollegarne il cavo di alimentazione.

Questolettore in grade di riproduire file video,musicali e di fotopresenti di un dispositivo USB.

1. Inserire un dispositivo USB nella porta USB fino a quando non è ben inserito.

Lato posteriore dell'unità

Attenzione

• Quando si insertisce il terminale USB, tenera la parte superiore dell'unità con la mano per evitare che si sposti.

Nota

• Questa unità non supporta hub USB.
• Usare un cavo USB lungo 2 metri o meno.

Capitolo 3

Come iniziare

Impostazioni con il menu Setup Navigator

Prima di usare illettore nei casi seguenti, non mancare di fare queste regolazioni.

• Al primo uso dellettore.
• Dopo la formattazione di Initial Setup.
• Dopo aver aggiornato il software dellettore.

Attenzione

• Prima di accendere l'apparecchio, controllare che i collegamenti fra illettore e gli altri dispositivi siano corretti. Inoltre, accendere i dispositivi collegati allettore prima di accenderequest'slvtimo.
• Se si usa un tevisore flat screen o proiettre Pioneer compatiblee con la funzione Control, portare Control su On nel dispositiivo collegato prima di accendere quellolettore.

1. Accendere il teilevisore e scegliere l'ingresso desiderato.

Per quanto riguarda il controllo del teilevisore, controllare le istruzioni per l'uso di quest's ultimo.

2. Accendere illettore.

Premere 品 STANDBY/ON.

Controllare che il menu Setup Navigator si visualizzato.

Se il menu Setup Navigator non è visualizzato

Premiere HOME MENU per visualizzare il menu Home, scegliere Initial Setup Setup Navigator Start, e poi premere ENTER.

3. Avviare Setup Navigator.

Premere ENTER.

• Setup Navigator parte.

4. Scegliere la lingua dei messaggi sullo schermo.

Usare / per scegliere, poi premere ENTER.

Se un tevisore flat screen Pioneer compatible con Control viene collegato al terminale HDMI OUT di quellolettore,le impostazioni della lingua vengono importate dal tevisore flat screen Pioneer prima che Setup Navigator inizi.

5. Scegliere la risoluzione di uscita adatta al teilevisore collegato.

Usare / per scegliere, poi premere ENTER.

6. Scegliere il rapporto di forma adatto al teilevisore collegato.

Usare / per scegliere, poi premere ENTER.

7. Chiudere il menu Setup Navigator.

Premere ENTER.

• Setup Navigator finisce e l'impostazione viene memorizzata.
• Premere RETURN per tonare alla schermata precedente.

Controllo del tevisore con il telecomando dellettore

Quando il codice della marca del proprio teilevisore viene impostato col telecommando dellettore, il teilevisore cui venire controllato col Telecommando dellettore.

Attenzione

• Nel caso di alcuni modelli potrebbe non essere possibile controllare il tevisore col telecomando dellettoreanche se lamarca èfra quale della lista.
• Le impostazioni sono tornare ai valori predefiniti\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :- :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ . Le impostazioni sono tornare ai valori predefiniti\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ . Le impostazioni sono tornare ai valori predefiniti Le impostazioni sono tornare ai valori predefiniti Le impostazioni sono tornare ai valori predefiniti Le impostazioni sono tornare ai valori predefiniti Le impostazioni sono tornare ai valori predefiniti Le impostazioni sono tornare ai valori predefiniti Le impostazioni sono tornare ai valori predefiniti Le impostazioni sono tornare ai valiani predefiniti Le impostazioni sono tornare ai valiani predefiniti Le impostazioni sono tornare ai valiani predefiniti Le impostazioni sono tornare ai valiani predefiniti Le impostazioni sono tornare ai valiani predefiniti Le impostazioni sono tornare ai valiani predefiniti Le impostazioni sono tornare ai valiani predefiniti Le impostazionisono tornare ai valiani predefiniti Le impostazioni sono tornare ai valiani predefiniti Le impostazioni sono tornare ai valiani predefiniti Le impostazioni sono tornare ai valiani predefiniti Le impostazioni sono tornare ai valiani predefiniti Le impostazioni sono tornare ai valiani predefiniti Le impostazioni sono tornare ai valiani predefiniti

1. Digitare le 2 lettere del codice della marca.

Premere i pulsanti numerici (da 0 a 9) per digitare il codice nelle si preme TV CONTROL.

Nota

L'impostazione predefinita e 00 (PIONEER).
- Se si commette un erreire nell'immettre il codice, lasciare andare TV CONTROL e riprendere dall'inizio.
- Se unamarca possiede più di un codice, provarli nell'ordine fino a trovare quello con cui il televisore che funzioni.

2. Controllare che il tevisore risponda ai comandi.

Controllare il tevisore usando TV CONTROL.

• Da premere per accendere e spagnere il tevisore.

INPUT SELECT - Da premere perambiare l'ingresso del teilevisore.

CH + / - Da premere perambiare canale del tevisore.

VOL + / - Da premere per regolare il volume.

Lista dei codici di controllo del tevisore

Codici delle marche

Riproduzione di dischi e file

Questa sezione describes the operazioni principali dellettore.

Per quanto riguarda i tipi di disco e file che possono venire riprodotti, consultare pagina 11. I file video, di immagini e musicali registrati su disco vengono riprodotti con Home Media Gallery (pagina 57).

1. Premere STANDBY/ON per accendere ilsystema.

Accendere il teilevisore e scegliere l'ingresso desiderato.

2. Premere OPEN/CLOSE per fare aprire il piatto portadisco e caricare un disco.

Nota

• Caricare il disco col lato stampato rivolto in alto.
• Lalettura del disco richiede quale decina di seggi. Una volta che esso è stato letto, il suo tipo viene visualizzato nel display del pannello anteriore.
• Se viene caricato un BD con restrizioni alla riproduzione determinate da unlettore BD, appeare la schermata di digitazione del codice PIN. In tal caso, digitare il proprio codice PIN.

3. Premere PLAY per riproduire il disco.

• Per portare in pausa illettore, premere I PAUSE durante la riproduzione.
• Per fermare illettore, premere STOP durante la riproduzione.

! Nota

• Alcuni dischi iniziato la riproduzione automaticamente quando il piatto portadisco viene richioso.
• I BD-ROM/DVD-Video possiedono una caratteristica di controllo genitori. Per sblocare il controllo genitori, digitare il password registrato nellettore. Per dettagli, vedi pagina 79.
• BD-R/-RE possono restrare limitazioni sul disco o i titoli. Immettere la series di password sul disco per rimuovere le limitazioni.

Se appear il menu del disco

Per alcuni dischi, il menu viene visualizzato automaticamente quando la riproduzione inizia. Il contento del menu del disco ed il suo uso dipendono dal disco.

Ripresa della riproduzione dal punto di interruzione (funzione di ripresa della riproduzione)

• Se STOPiene premuto durante la riproduzione, il punto di interrupzioneiene memorizzato. Quando PLAYiene premuto, la riproduzione riprende da tale punto.
• Per cancellare la funzione di ripresa della riproduzione, premere STOP quando la riproduzione è ferma.

! Nota

• La funzione di ripresa della coproduzione viene cancellata automaticamente nei seguenti casi:

• Se il piatto portadisco viene aperto.

• Se la finestra della lista dei file vieneambiata.

• Se il sistema viene spento. (Nel caso dei BD e dei DVD, quello non cancella la funzione di ripresa della riproduzione.)

• Per poter continuare in seguito la riproduzione da una posizione particolare, vedere Continuazione della riproduzione da una posizione particolare (Continued Viewing Playback) a pagina 56.

• La funzione di ripresa della riproduzione non può venire usata per certi dischi.

Playback di disco/file se sono state selezionate altre funzioni

1. Premere OPEN/CLOSE per fare après il piatto portadisco e caricare un disco.
2. Premere HOME MEDIA GALLERY per far comparire Home Media Gallery.
3. Selezionare il tipo del disco (BDMV/ BDAV/DVD ecc.).

Scansione in avanti ed inversa

Durante la riproduzione, premere REV o FWD.

• La velocità di scansione cambia ad ogni pressione del pulsante. La variazione di velocità dipende dal disco o file (la velocità appeare nello schermo del teilevisore).
  Per riprendere la riproduzione normale
  Premiere PLAY.

Riproduzione di capitoli, brani o file specifici

Durante la riproduzione, digitare il numero di capitolo/brano/file da scegliere.

• Premere i pulsanti numerici (da 0 a 9) per digitare il numero e premere ENTER.
• Premere CLEAR per cancellare quanto già digitato.

Salto di contentuti

Durante la riproduzione, premere o .

• Se si preme la riproduzione passa all'inizio del capitolo/brano/file successivo.
• Se 1 viene premuto quando un file video o audio sta venendo riproduzione, la riproduzione torna all'inizio del capitolo/brano/file attuale. Premere due volte per passare all'inizio del capitolo/brano/file precedente.
• Se I viene premuto quando un'immagine è visualizzata, la riproduzione torna al file precedente.

Riproduzione al rallentatore

A coproduzione in pausa, tener premuto //o//.
- La velocità cambia agli volte che il pulsante viene premuto (e viene visualizzata sullo schermo del teilevisore).
Per riprendere la riproduzione normale
Premiere PLAY.

Passi in avanti ed all'indietro

A riproduzione in pausa, premere / o / .
L'immagine avanza o indietreggia di un passo ad agli pressione del pulsante.
Per riprendere la riproduzione normale
Premere PLAY.

Riproduzione ripetuta di una sezione specifica di un titolo o brano (ripetizione A-B)

Usare esta procedura per riproduire ripeturamente una sezione di un titolo o brano.

1. Durante la riproduzione, premere A-B per scegliere il punto di partenza.
2. A- appeare sullo schermo del teilevisore.
3. Durante la riproduzione, premere A-B per scegliere il punto di fine.

4. La riproduzione a ripetizione A-B inizia.
   Per cancellare la riproduzione a ripetizione A-B

5. Premere A-B durante la riproduzione A-B Repeat.

! Nota

• La riproduzione a ripetizione A-B nei seguenti casi:

• Se si ricerca al di fuori della gamma di ripetizione.

• Se si inizia un'altra riproduzione a ripetizione o casuale.

Ripetizione della riproduzione (riproduzione ripetuta)

Usare esta procedura per riproduire il disco, titolo, capitolo, brano o file attuale più volte.

Durante la riproduzione, premere REPEAT.

• Ad agli pressione di REPEAT la modalità di ripetizione cambia nel modo seguente.

BD

Capitolo attuale Titolo attuale

DVD

Capitolo attuale Titolo attuale Tutti i titoli

CD/file video/file audio/file di immagine

Brano/file attuale Tutti i brani/Tutti i file della cartella

Per cancellare la riproduzione ripetuta

• Premere REPEAT varie volte durante la riproduzione ripetuta.

Nota

• La riproduzione ripetuta viene cancellata nei seguenti casi:

• Se si ricerca al di fuori della gamma di ripetizione.

• Se si inizia un'altra riproduzione a ripetizione o casuale.

Riproduzione in un ordine desiderato (riproduzione programmata)

1 Durante la riproduzione, premere PROGRAM.

• Appare la schermata di programmazione.

• Scegliere il numero di programma.

Usare / per scegliere, poi premere ENTER.

1. Selezionare il titolo da riproduire.

Usare / per scegliere, poi premere .

1. Selezionare il capitolo da riproduire.

Usare / per scegliere, poi premere ENTER.

1. Premere PLAY.

2. La riproduzione inizia.

Modifica del programma

1. Scegliere il numero del programma da modificare e premere ENTER.
2. Scegliere il titolo/capitolo e premere ENTER.

Cancellazione del programma

Scegliere il numero del programma da cancellare e premere CLEAR.

• Per cancellare tutti i programmi, premere RETURN.

! Nota

• Se si usano CD audio per la riproduzione programmata, digitare il numero di brano nella fase 3.
• Questa funzione non è possibile con i BD.

Creazione di segnalibri

È possibile lasciare segnalibri nel video riproduzione per poter riprendere di li la riproduzione.

Durante la riproduzione, premere BOOKMARK.

• Il segnalibri è stato创建工作.
  Il numero massimo di segnalibri è 12.

Riproduzione da un segnalibro

1. Tenere premuto BOOKMARK per quale secondo.

2. Appare una lista di segnalibri.

3. Selezionare il segnalibri da riproduire.

Usare per scegliere, poi premere ENTER.

Cancellazione di segnalibri
Scegliere il numero del segnalibri da cancellare e premere CLEAR.

• Alcuni dischi non permettono di lasciare segnalibri.
• I segnalibri vengono cancellati nei seguenti casi:

Se illettoreviene spento.
- Se il piatto portadisco viene aperto.

Zoom

Durante la riproduzione, premere ZOOM.

• Ad agli pressione di ZOOM, il livello di ingrgrandimento cambia nel modo visto di seguito.

Zoom 2x Zoom 3x Zoom 4x

Zoom 1 / 2 Zoom 1 / 3 Zoom 1 / 4

Normal (non visualizzato)

! Nota

• Questa funzione non è possible con alcuni dischi.

Riproduzione di Foto in slideshow

Questa funzione riproduce le foto,ambiandole automaticamente.

Durante la riproduzione, premere INDEX.

Appare l'anteprima dei file di immagini. Il numero massimo in una volta è 12.
- Se si scegliue una delle immagini e si preme ENTER, lo slideshow inizia dall'imagine scelta.

Rotazione/ribaltamento di Foto

Se uno slideshow è in riproduzione o in pausa, il display cambia nel modo seguente quando i pulsanti / / / vengono premuti.

Pulsante Causa una rotazione di 90^ in senso orario

Pulsante : Causa una rotazione di 90^ in senso antiorario

Pulsante : Ribalta l'imagine orizzontalmente

Pulsante : Ribalta l'imagine verticalmente.

Cambio dell'angolo della telecamera

Per i BD-ROM ed i DVD-Video che contengono più angolazioni di ripresa, esse possono essereambiate durante la riproduzione.

Durante la riproduzione, premere ANGLE.

L'angolazione attuale ed il numero totale di angolazioni presenti appaiono sullo schermo del teilevisore. Per cancellare angolazione, premere di nuovo ANGLE.
- Le angolazioni possono venire cambiate ancche scegliendo Angle dal menu TOOLS.
- Se le angolazioni non cambiano alla pressione di ANGLE, cambiarle alla schermata del menu del disco.

Cambiamento dei sottotitoli

Con riguarda i dischi o file che possiedono più sottotitoli, QUESTi sono venire cambiati durante la riproduzione.

Attenzione

• I sottotitoli non possono venire cambiati per dischi registrati con un registraratore DVD o BD. Consultare ancche le struzioni per l'uso del dispositivo usato per la registrazione.

Durante la riproduzione, premere SUBTITLE.

• I sottotitoli attuali ed il numero totale di sottotitolo presenti appaiono sullo schermo del teilevisore. Per cancellare sottotitoli, premere di nuovo SUBTITLE.
• I sottotitoli possono venire cambiati ancche scegliendo Subtitle dal menu TOOLS.
• Se i sottotitoli non cambiano alla pressione di SUBTITLE, cambiarli alla schermata del menu del disco.

Disattivazione dei sottotitoli

Premere SUBTITLE varie volte o scegliere Subtitle dal menu TOOLS per portare il parametro su OFF.
Visualizzazione di file esterni contenti sottotitoli durante la riproduzione di file DivX

Oltre a quella dei sottotitoli registrati su file DivX, quellolettore supporta la visualizzazione di file di sottotitoli esterni. Se un file ha lo stesso nome di un file mediale DivX, salva l'estensione, e I'estensione è una di quale elencate di seguito,esso viene trattato come un file di sottotitoli esterno.Tenere presente che i file mediali Divx ed file di sottotitoli esternidi devono trovarsi nella stessa cartella. Questolettore puo visualizzare solo un file di sottotitoli esterno. Cancellare dal disco eventuali file esternidi sottotitoli che non si voglioni visualizzare usingan computer o altro strumento simile.

Nota

• A seconda del file, i sottotitoli esterni sono non venire visualizzati correttamente.

Cambiamento dell'audio

Con dischi o file che contengono più stream o canali audio, QUESTi possono venire cambiati durante la riproduzione.

Durante la riproduzione, premere AUDIO.

L'audio attuale ed il numero totale di stream audio registrati appaiono sullo schermo del teilevisore. Per cancellare audio, premere di nuovo AUDIO.
L'audio cui venire cambiato anche scegliendo Audio dal menu TOOLS.
- Se l'audio non cambia quando AUDIO viene premuto, Cambiarlo alla schermata del menu del disco.

Convertire un'immagine 2D in 3D

Convertire un imagine 2D in una pseudo imagine 3D ed emetterla.

1. Durante il playback di un BD-ROM/DVD, premere TOOLS. Il menu TOOLS verrà visualizzato.
2. Usare / per scegliere [2D To 3D], poi premere .
3. Usare / per scegliere [On], poi premere ENTER.

Nota

• É necessario connettere una TV che supporti 3D.
  Secondo il disco e l'imagine, l'effetto 3D potrebbe non funzionare.

Cambio dell'area di riproduzione CD/SACD

1. Selezionare l'area da riproduire.

Alettore fermo, premere CD/SACD. L'area di riproduzione cambia nel display del pannello laterale ad agli pressione del pulsante.

[ \text{[CD AREA]} \rightarrow \text{[SACD 2CH]} \rightarrow \text{[SACD MCH]} \rightarrow \text{(ritorno all'inizio)} ]

• Durante la riproduzione, premere STOP due volte per cancellare la riproduzione continua prima di scegliere l'area di riproduzione.

Visualizzazione di informazioni sul disco

Premere DISPLAY.

Le informazioni sul disco appaiono sullo schermodeltevisore.Per disattivare la visualizzazione di informazioni, premere di nuovo DISPLAY.

Leindicazioni del display diferiscono a seconda che la riproduzione sia in corso o meno.

Uso di BONUSVIEW o BD-LIVE

Questolettore compatibile con le funzioni BONUSVIEWeBD-LIVEdeiBD-Video.

Se il disco BD-Video è compatible con BONUSVIEW, è possible ottenere il video secondario (imagine nell'imagine) (pagina 55) e l'audio secondario (pagina 55). Se il disco BD-Video supporta BD-LIVE, è possible scaricare speciali video ed altri dati da Internet.

I dati registrati su BD Video e scaricati da BD-LIVE sono memorizzati su dispositivi di memoria di massa USB (memoria esterna). Queste funzioni richiedono i collegamento di dispositivi di memoria di massa USB (da minimo 1 GB, ma se ne raccommandano 2 GB o più) che supporti USB 2.0 High Speed (480 Mbit/s) alla porta USB.

• Prima di collegare o scollegare un dispositivo di memoria di massa USB, spegnere sempre illettore.
• Per leggere i dati che il disposativo di memoria di massa USB contiene, insertire il disco usato al momento del download dei dati (se ne fosse caricato uno diverso, lagettura dei dati dal disposativo di memoria di massa USB non è possible).
• Se si usa un dispositorio di memoria di massa USB contente altri dati (registrati prima), il video e l'audio possono non essere riprodotti correttamente.
  Non scollegare il dispositiivi di memoria di massa USB durante la riproduzione.
• Il caricamento (lettura/scrittura) potrebberichiedere quale tempo.

Attenzione

• Potrebbe non essere possibile usare BONUSVIEW e BD-LIVE se il dispositivo di memoria di massa USB non ha spazio sufficiente. In tal caso, consultare Cancellatione dei dati aggiunti a BD e di dati di applicativi a pagna 78 per cancellare i dati Virtual package e BD-LIVE dal dispositivo di memoria di massa USB.

Nota

• Il funzionamento dei dispositivi di memoria di massa USB non viene garantito.
• La riproduzione di dati BD-LIVE differisce a seconda del disco usato. Per dettagli, consultare le istruzioni per l'uso del disco.
• Per usare la funzione BD-LIVE sono necessarie una connessione di rete e delle impostazioni (page 39 e 77).
• BD-LIVE è una funzione che permette il collegamento a Internet. I dischi che supportano BD-LIVE possono mandare codici ID identificanti quellolettore ed il disco a chi fornisce i contenuti via Internet.

Funzioni di riproduzione

Le funzioni utilizzabili che possono venire usate dipendono dal disco o file. In certi casi, alcune delle funzioni non possono venire usate. Controllare le funzioni utilizzabili con la tabella che segue.

Funzione1	Tipodi di disco/file
	BD-ROM	BD-R/-RE	DVD-Video	DVD-R/-RW (formato VR)	AVCREC	AVCHD	File video	File di imagine	File audio	CD audio
Scansione in avanti ed inversa2	✓3	✓3	✓3	✓3	✓3	✓3	✓3	X	✓4	✓4
Riproroduzione di titolo, capitoli e brani particulari	✓	✓	✓	✓	✓	✓	X	X	X	✓
Salto di contenuti	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
Rallentatore25	✓	✓	✓	✓	✓	✓	✓6	✓	X	X
Passi in avanti ed all'indietro2	✓	✓	✓	✓	✓	✓	✓7	✓	X	X
Riproroduzione A-B Repeat2	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
Riproroduzione ripetuta	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
Zoom	✓	✓	✓	✓	✓	✓	✓	✓	X	X
Angolazione8	✓	X	✓	X	X	X	X	X	X	X
Sottotitoli9	✓	✓	✓	✓	✓	✓	✓	X	X	X
Audio10	✓	✓	✓	✓	✓	✓	✓	X	X	X
Informazioni sul disco	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓

1. Alcune funzioni possono non funzionare per alcuni dischi o file ante chiassegnati con [✓] nella tabella.
2. Per alcuni dischi, la riproduzione normale riprende automaticamente quando il capitolo cambia.
3. Durante la scansione in avanti o all'indietro non viene prodotto alcun suono.
4. Durante la scansione in avanti o all'indietro viene prodotto del suono.
5. Durante la riproduzione al rallentatore non viene emesso alcun suono.
6. La riproduzione al rallentatore inversa non è possibile.
7. La riproduzione a passi inversa non è possibile.
8. Il simbolo di angolazione viene visualizzato per scene che contengono più angolazioni se Angle Mark si trovato su On (pagina 75).
9. I tipi di sottotitoli registrati dipendono dal disco e dal file.
10. In alcuni casi il sottotitolo più cancellare o la schermata di scelta fornita dal disco potrebbe comparire immediatamente, perché che il sottotitolo attuale o il numero totale di sottotitoli registrati sul disco vengano visualizzativi.
11. I tipi di stream audio registrati dipendono dal disco e dal file.

Uso del menu TOOLS

A seconda delle condizioni operative dellettore si possono attivare varie funzioni.

1. Far comparire il menu TOOLS.

2. Scegliere ed impostare la vcde desiderata.

Usare / per scegliere, poi premere ENTER.

Nota

• Le voci non alterabili sono visualizzate in grigio.
  Le voci selezionabili dipendono dallo stato operativo dellettore.

Per cancellare l'impostazione della voce scelta

Usage / per cambiare.

Chiusura del menu TOOLS

Premere TOOLS.

Voci del menu TOOLS

Vocet	Descrizione
Title	Visualità le informazioni sui titoli ed il numero totale di titolo del disco attualmente riproduzione. èanchesi possibile scegliere il titolo da riproduire. (Vedere la segunte descrizione.)
Chapter (brano/file)1	Visualità le informazioni sul capitolo (brano/file) riproduzione e sul numero totale di capitoli nel disco. Permetteanche di scegliereanche il capitolo (brano/file) da riproduire. (Vedere la segunte descrizione.)
Time	Visualità il tempo trascorso o rimanente.Permetteanche di impostare il momento di inizio della riproduzione. (Vedere la segunte descrizione.)
Mode	Permette di passare alla modalità di riproduzione (pagea 56).
Audio	Permette di carriere l'audio
Angle	Permette di carriere l'angolazione della telecamera di BD-ROM/DVD-Video.
Subtitle	Permette di carriere la lingua dei sottotitoli.
Code Page	Permetre di carriere la pagana del codice dei sottotitoli.
Secondary Video2	Permette di scegliere il video secondario di un BD-ROM (imagine nell'imagine).
Secondary Audio3	Permette di attivare l'audio secondario del BD-ROM.

Voce	Descrizione
Bitrate	Permette di visualizzare il bitrate dell'audio/video/video secondario/ audio secondario.
Still off	Permette di disattivare le immagini ferme del BD-ROM.
Ins Search	Permette di saltare di 30 secondi in avanti.
Ins Replay	Permette di indietreggiare di 10 secondi.
2D To 3D	Convertire un imagine 2D in una)pseudo imagine 3D ed emetterla.
Slide Show	Permette diambiare la velocità di riproduzione durante lo slide show.
Transition	Permette diambiare lo stile dello slide show nelle物流企业 è in corso.

1. Viene visualizzato uno di quosti tipi di informazione, dipendente dal tipo di disco.
2. Il segno di video secondario viene visualizzato per scene che possidono un video secondario se PIP Mark è regolato su On (pagea 75).
3. Il segno di audio secondario viene visualizzato per scene che possiedono un audio secondario se Secondary Audio Mark è regolato su On (pagina 75).

Nota

Le voci selezionabili dipendono dal disco usato.
- I tipi di stream dell'audio secondario registrati dipendono dal disco e dal file.
- Alcuni dischi non possiedono audio/video secondario.
- In alcuni casi l'audio/video secondario può carbiare o la schermata di scelta fornita dal disco potrebbe comparire immediatamente, alla che audio/video secondario attuale o il numero totale di piste audio/video secondarie registrate sul disco vengano visualizzati.

Riproroduzione da un momento particolare (ricerca a tempo)

1. Scegliere Time.

Usare / per scegliere, poi premere ENTER.

2. Digitare il tempo desiderato.

Usare i pulsanti numerici (da 0 a 9) per digitare il tempo.

• Per riproduire da 45 minuti dall'inizio, digitare 0, 0, 4, 5, 0 e 0, poi premere ENTER.
• Per riproduurre da 1 ora e 20 minuti, digitare 0, 1, 2, 0, 0 e 0, poi premere ENTER.
• Premere CLEAR per cancellare quanto già digitato.

3. Iniziare la riproduzione dal momento specificato.

Premere ENTER.

Riproduzione di un titolo, capitolo, brano o file specifici (ricerca)

1. Scegliere Title o capitolo (brano/file). Usare / per scegliere, poi premere ENTER.
2. Digitare il numero del titolo o capitolo (brano/file).

Usare i pulsanti numerici (da 0 a 9) o / per digitare il numero.

• Per trovare il titolo 32, digitare 3 e 2, poi premere ENTER.

• Premere CLEAR per cancellare quanto già digitato.

• Inizio della riproduzione da un titolo, capitolo o brano particolare.

Premere ENTER.

Riproroduzione in ordine casuale di una gamma specifica di dischi, titoli o capitoli (brani/file)

Sono utilizzabili due tipi di riproduzione casuale.

1. Scegliere Mode.

Usare / per scegliere, poi premere ENTER.

1. Scegliere la modalità di riproduzione.

Usare / per scegliere, poi premere ENTER.

Riproduzione casuale

La gamma specificata di dischi, titoli o capitoli (brani/file) viene riprodotta in ordine casuale. Una stessa voce può venire riprodotta consecutivamente.

Riproduzione shuffle

La gamma specificata di dischi, titoli o capitoli (brani/file) viene riprodotta in ordine casuale.

Continuazione della riproduzione da una posizione particolare (Continued Viewing Playback)

Questa funzione permette di riprendere la coproduzione da una posizione precedentamente scelta,anche dopo aver spento illettore.

Impostazione
Premere il pulsante CONTINUED durante la riproduzione nel punto da cui riprendere la riproduzione.

Lo schermo del tevisore visualizza il tempo trascorso nella posizione specificata.

Riproduzione

1. Premere PLAY per riproduire il titolo per cui si è impostata la ripresa della riproduzione.

La schermata di conferma della continuazione della riproduzione appare.

1. Usare / per scegliere Yes, poi premere ENTER.

La riproduzione inizia dal momento specificato.

• Il tempo di ripresa della riproduzione viene cancellato se si preme OPEN/CLOSE.
• La ripresa della riproduzione video potrebbe non funzionare correttamente con certi dischi.

Capitolo 5

Riproduzione con Home Media Gallery

Home Media Gallery

La funzione Home Media Gallery permette di visualizzare una lista di ingresso disponibili ed iniziare la riproduzione. Questo capitolo descrive l'impostazione e le procedure di riproduzione necessari per ottenere queste funzioni. Prima di riproduire file memorizzati in un computer o in componenti da una rete, si consiglia di leggere il manuale del computer o componente.

Le sorgenti di segnale riproducibili da Home Media Gallery sono i seguenti.

• Dischi BD-R/RE (formato BDAV)
• Dischi DVD-R/RW (formato VR)
  CD audio (CD-DA, SACD e DTS CD)
  DVD/CD su cui sono registrati file video, di immagini o audio, e casi via.
  Dispositivo USB
• File su server in rete (su computer o componenti collegati allettore via LAN).

Nota

Home Media Gallery vi permette di riproduire file da media server collegati alla stessa rete LAN (Local Area Network).
Home Media Gallery permette la riproduzione dei seguenti tipi di file:

• Computer basati su Microsoft Windows Vista o XP con Windows Media Player 11 installment
• Computer che usano Microsoft Windows 7 con Windows Media Player 12 installato
• Media server digitali DLNA compatibili (su computer e altri componenti)

I file memorizzati in un computer o DMS (Digital Media Server), come descritto sopra, sono riproducibili con Digital Media Player (DMP). Illettore supporta I'uso di DMP simili.

• I file memorizzati in un PC o DMS (Digital Media Server) come descripto sopra sono riproducibili via dato da un Digital Media Controller (DMC) esterno. I dispositivi controllatti da quello DMC per riproduire file si chiamano DMR (Digital Media Renderers). Questolettore supportaquesta funzione DMR. In modalità DMR, le operazioni come l'inizio e la fine della riproduzione di file sono fattibili da un controller esterno.
• Per riproduire file audio o fotomemorizzati su componenti della rete, si deve attivare la funzione di server DHCP del proprio router. Se il vostro router non possedesse un server DHCP incorpORATO, è necessario impostare i parametri di rete manually. Altrimenti, non sare possibile riproduire file salvati in componenti di rete. Vedere pagina 77.

La riproduzione in rete

La funzione di riproduzione in rete di quest'unità usa le seguenti Tecnologie:

Windows Media Player

Per dettagli, vedere Windows Media Player 11/Windows Media Player 12 qui sopra.

DLNA

dina CERTIFIED

DLNA CERTIFIED® Audio Player

La Digital Living Network Alliance (DLNA) è un'organizzazione di varie industrie per l'elettronica di consumo, l'informatica ed i dispositivi portatili. Digital Living rende possibile ai consumatori la condivisione facile di media digitaliattraverso collegamento sua con sua ricerca fili in casa propria.

Il logo di certifica DLNA rende facile l'identificazione di prodotti confacenti le DLNA Interoperability Guidelines. Questa unità è conforme alle norme DLNA Interoperability Guidelines ver. 1.5. Se a questolettore viene collegato un computer che usa software per server DLNA o un dispositivo compatibile con DLNA, possono essere necessarie modifiche delle impostazioni del software o dei dispositivi additionali. Per maggiori dettagli in proposito, consultare le istruzioni per l'uso del software o del dispositivo.

DLNA®, il logo DLNA e DLNA CERTIFIED® sono marchi di fabbrica, marchi di servizio o marchi di certificata della Digital Living Network Alliance.

Materiali riproducibile via rete

• Anche se codificate in formati compatibili, certi file possono non venire riprodotti correttamente.
• Alcune funzioni possono non essere supportate dal tipo o versione del server posseduto.
• I formati dei file supportati variano a seconda del server. I file presenti non supportati dal server non vengono visualizzati da quest'unità. Per maggiori informazioni, consultare il fabbricante del proprio server.

Avvertenza sui contenuti di terme parti

L'accesso a contentuti di terme parti richiede una connessione a Internet di alta velocità e a voltaanche un account ed un abbonamento a pagamento.

La fornitura di contento di terme parti cui venireambiata, sospesa, interrotta o smessa in qualsiasi momento senza preavviso, perché per questo Pioneer debba sostenerne la responsabilità.

Pioneer non afferma o garantisce che la fornitura di contentuti continui o sua disponibile per un particolare lasso di tempo, e qualsiasi garanzia del genere, espresa o implicita, viene negata.

La coproduzione in rete

• La coproduzione potrebbe fermarsi quando un computer viene spento o dei file mediamenti archiviati su diesso vengono cancellati.
• Se si verificano problemi nell'ambiente di rete (trafficuto, ecc.), il materiale potrebbe non apparire o venir riproduzione non correttamente (la coproduzione potrebbe bloccarsi o saltare). Per ottenere le migliorie prestazioni dalsystema, usare un collegamento 10BASE-T/100BASE-TX fralettore e computer.
• Se vari client stanno riproducendo contemporaneamente, la riproduzione può interrompersi o fermarsi.
• A seconda del software di sicurezza installato sul computer collegato e delle sue impostazioni, i collegamenti in rete potrebbero essere impossibili.

Pioneer non è responsabile per errori nel funzionamento dellettore e/o delle caratteristiche di Home Media Gallery dovute ad errorsi/problemi di comunicazione causati da collegamenti di rete e/o dal proprio computer o alla other dispositivi collegati. Entrare in contatto col fabbricante del proprio computer o con proprio ISP.

Windows Media è un marchio di fabbrica o marchio di fabbrica depositato della Microsoft Corporation negli Stati Uniti ed in altri paesi.

Questo prodotto include technologie di proprietà della Microsoft Corporation e non è utilizzato nella licenza della Microsoft Licensing, Inc.

Microsoft, Windows e Windows Vista sono marchi di fabbrica depositati o marchi di fabbrica della Microsoft Corporation negli Stati Uniti e/o altri paesi.

1. Premere HOME MEDIA GALLERY per far comparire Home Media Gallery. Home Media Gallery appeare anchescagliendo [Home Media Gallery] dal HomeMenu e premendo ENTER.
2. Scegliere il server contente il file da riproduire.
3. Selezionare il file da riproduire. Usare / per scegliere, poi premere ENTER.

Per chiudere Home Media Gallery

Premere HOME MEDIA GALLERY.

Nota

• Se non si riesce a visualizzare i server sullo schermo di Home Media Gallery, selezionare [DLNA Search] e premere ENTER.

Riproroduzione di dischi/ USB

1. Premere HOME MEDIA GALLERY per far comparire Home Media Gallery. Home Media Gallery appeare anchescegliendo [Home Media Gallery] dal HonMenu e premendo ENTER.
2. Scegliere Disc o USB. Usare / per scegliere, poi premere ENTER.

3. Scegliere Photo/Music/Video/AVCHD. Usare / per scegliere, poi premere ENTER.

4. Questa fase non è per dischi registrati con il formato BDAV/VR/AVCREC.

5. Per riproduire file di formato AVCHD da un dispositivo USB, create una cartella chiamata "AVCHD" sul dispositivo USB stesso, poi copiare la cartella "BDMV" nella cartella "AVCHD" i file da riproduire.

6. Scegliere il titolo/brano o file da riproduire.

Usare / per scegliere, poi premere ENTER.

La riproduzione inizia dal titolo/brano o file scelto.

• Se il file da riproduire si trova in una cartella, per prima casa scegliere tale cartella.

Riproducione di file di immagine

Gli slideshow

Uno slideshow è una visualizzazione dei file di un disco o di una cartella che procede automaticamente.

Nota

• Durante la coproduzione di un CD audio (CD-DA/ SACD/ DTS-CD), appeare la schermata Now Playing.
• Alcuni dischi BD-R/RE hanno unsystema di protezione della riproduzione. Per disattivare la protezione, digitare il password del disco.
• L'inizio della riproduzione può richiedere alcuni tempo. Questo è normale.
• Potrebbe non esser possibile riproduire normalmente certi file.
• Il numero di visioni cui sono assere soggetti a restrizioni.
• A seconda dei dispositivi collegati e delle condizioni di uso, l'inizio della riproduzione ed il cambamento dell'imagine potrebbero richiedere quale tempo.

Commutare in modalitàlettura

La gamma di playback può essere selezionata dall'interno di una cartella o dall'interno del disco/dispositivo USB selezionato.

1. Mention è in arresto, visualizzare Home Menu. Premere HOME MENU.
2. Selezionare e confirmare [Initial Setup]. Usare / per scegliere, poi premere ENTER.

3. SeLECTIONARE confermare [Playback] [Play Mode] [All Play] o [Folder Play]. Usare / per scegliere, poi premere ENTER.

4. Folder Play: Riproduire file alla cartella selezionata.

5. All Play: Riproduire tutti i file che si trovano sul dispositivoUSB o i disco selezionato.

! Attenzione

• Usando [All Play], si visualizzerà un nuovo file sull'unità, independentemente alla composizione della cartella originale, e verrà riprodotto nell'ordine in cui viene visualizzato.
  L'ordine dei file viene visualizzato sulla lista di file dell'unità e potrebbe essere diverso da quello originale sul computer.
• Il playback si arresterà dopo aver riproduotto l'ultimo file sulla lista.
• Se si desidera riproduire ancorta la lista di file dall'inizio, usare la funzione di ripetizione (pagea 50).
• Il numero massimo di file visualizzati è 1000 file.
• Sarà necessario un的概率 per visualizzare la lista di file se comprende un grande numero di file.

Riproroduzione in un ordine desiderato ( Playlist)

I dischi che possono aggiungere brani e file alla Playlist sono visualizzati di seguito.

DVD/CD/dispositivi USB che contengono file audio

Aggiunta di brani o file

Usare esta per aggiungere brani e file alla Playlist.

1. Premere HOME MEDIA GALLERY per far comparire Home Media Gallery. Home Media Gallery appeare anchescagliendo [Home Media Gallery] dal HomeMenu e premendo ENTER.
2. Scegliere Disc o USB.

Caricare un disco anticipatamente.

Usare / per scegliere, poi premere ENTER.

1. Scegliere il brano/file da aggungere.
   Fare la selezione usando
2. Premere POPUP MENU per far comparire la schermata POPUP MENU.
3. Scegliere Add to Playlist per aggiungere elementi alla Playlist.

Usare / per scegliere, poi premere ENTER.

Il brano o file scelto nella fase 3 viene aggiunto alla Playlist.

• Per aggiungere altri brani o file, ripetere le fasi alla 3 alla 5.

Riproduzione di Playlist

Usare / per scegliere, poi premere ENTER.

1. Scegliere il brano/file da riproduire.

Usare / per scegliere, poi premere ENTER.

La riproduzione inizia dal brano/file scelto e continua fino alla fine della lista. Usare

per riproduire il brano/file seguente o precedente. Appare la schermata Now Playing.

Cancellazione di brani/file alla Playlist

1. Scegliere il brano o file da cancellare e premere POPUP MENU in modo da fare apparire il menu POPUP MENU.
2. Usare / per scegliere Remove from Playlist, poi premere ENTER.

Copiare file su un dispositivo USB

I file possono essere copiati dal dispositorio USB frontale o da un disco dati sul dispositorio USB posteriore.

Selezionare e copiare un singolo file/cartella

É possible copiare solo un file o una cartella alla volta.

Usare / per scegliere, poi premere ENTER.

1. Scegliere [Photo]/[Music]/[Video]/[AVCHD].

Usare / per scegliere, poi premere ENTER.

1. Selezionare il file/cartella che si desidera copiare.

Fare la selezione usando

Si visualizzerà [✓] sulla parte sinistra del file/cartella selezionato. É possible selezionarme solo uno.

1. Visualizzare Popup Menu.

Premere POPUP MENU.

1. Copiare il file/cartella sul dispositorio USB posteriorie.

Usare / per scegliere [Copy 1 file/folder], poi premere ENTER.

• Se si desidera copiare altri file/cartelle ripetere i passaggi da 3 a 6.

Copiare tutti i file

Usare / per scegliere, poi premere ENTER.

1. Scegliere [Photo]/[Music]/[Video]/[AVCHD].

Usare / per scegliere, poi premere ENTER.

1. Visualizzare Popup Menu.

Premere POPUP MENU.

1. Copiare il file/cartella sul dispositorio USB posteriore.

Usare / per scegliere [Copy All], poi premere ENTER.

• Per copiare altri tipi di file, ripetere i passaggi da 3 a 5.

! Attenzione

• Usando [Copy All], tutti i file verranno copiati in una singola cartella, independentemente alla composizione originale della cartella.
  L'ordine della lista di file potrebbe essere diverso da quello visualizzato sul computer.
• Il numero massimo di file che possono essere copiati in una sola volta è 1000 file.

! Nota

• Diversi tipi di file, come [Photo], [Music], [Video] e [AVCHD], non sono essere copiati contemporaneamente.
• Quando si avvia la copiatura,ará creata una cartella [File] nella cartella [Pioneer] sul dispositivo USB posteriori.
• Il numero massimo di cartelle [File] è 99.
• Questa unità non supporta hub USB.

Immagine di [Copy All]

Eaggio di composizione di una cartella su una sorgente di copiatura (USB anteriore)

Eaggio di composizione di una cartella su una sorgente di copiatura (USB posteriore)

Tutti i file verranno copiati in una singola cartella, independentemente alla composizione originale della cartella.

Usare la funzione Wi-Fi Direct™ dell'unità (Solo MCS-838/MCS-434/MCS-FS232)

Wi-Fi Direct è una funzione che permette all'unità e a un dispositivo mobile di essere connessi tra loro ricerca bisogno di un router LAN wireless. Installando un'applicazione a base DLNA sul dispositivo mobile permetterà di riproduire file di fotografia, musica e video, archiviati sul dispositivo mobile, sull'unità.

Nota

• É possible connettere all'unità solo un dispositivo mobile allaolta con这一点a funzione. Se si desidera connettere un dispositivo mobile diverso, è necessario, prima di tutto, disconnettere quello gli connesso in quel momento.
• Mentre si è connessi tramite Wi-Fi Direct, non sare possibile usare la connessione internet dell'unità.
• Mentre si è connessi tramite Wi-Fi Direct, non sare possibile cancellare le impostazioni del suono.
• Mentre si è connessitramite Wi-Fi Direct,non sàpossible usare la funzione Karaoke.
• Se la corrente dell'unità è disattivata su OFF (Standby), questa funzione si chiudera e le impostazioni di rete ritoreranno a quella impostate prima di usare QUESTa funzione.
• L'unità non supporta comandi di un dispositivo mobile che usa applicazioni speciali.
• Per usare esta funzione, il dispositivo mobile deve essere in conformità con le specifiche Wi-Fi.

Visualizzare la schermata in modalità Wi-Fi Direct

1. Premere © STANDBY/ON e la corrente dell'unità si accenderà.

Il logo Pioneer verrà visualizzato sullo schermo TV.

1. Premere per visualizzare la schermata in modalità Wi-Fi Direct.

2. Le impostazioni per connettere l'unità e i dispositivi mobili saranno avviate da但这a schermata.

3. Inoltre, questa schermata verrà visualizzata perché l'unità e il disposivo mobili sono connessi tramite Wi-Fi Direct.
4. Chiudere esta schermata provocherà la chiusura della connessione Wi-Fi Direct.

Attenzione

• Se non viene visualizzato il logo Pioneer, controllare quanto segue.

• Se l'unita sta riproducendo, premere STOP per fermare la riproduzione. Dopo aver fermato la riproduzione, premere STOP di nuovo e annullare la ripresa del playback.

• Se si visualizza Home Media Gallery o Home Menu, premere HOME MENU e chiudere la schermata visualizzata.
• Quando una funzione di entrata esterna, come FM o AUX, viene selezionata, premere due volte HOME MENU.

Connettera un dispositivo mobile

Questo è il metodo normale che si dovrebbe usare per la connessione.

Innanzitutto, visualizzare il logo Pioneer sulso schermo della TV, poi premere per visualizzare la schermata in modalità Wi-Fi Direct.

1. Sotto "Wi-Fi Network Settings" sul dispositivo mobile, selezionare il nome del dispositivo "DIRECT-xxBD" per questa unità, per visualizzato sullo schermo della TV.

Le "xx" mostrate in quello caso si riferiscecono al codice identificativo dell'unità.

Attenzione

• Se non dovesse apparire il nome dell'unità "DIRECT-xxBD" sul dispositivo mobile, premere RETURN sul telecomando e poi il tasto per eseguire nuovamente i controlli alla schermata Wi-Fi Direct Mode Screen.

• Immettere la password "xxxxxxxxxx" per l'unità, come molto sullo schermoto TV del vostro dispositorio mobile.

La connessione adesso è completata.

Nota

• Vedi il manuale del disposativo mobile per dettagli su come operare su diesso.

É possible connettersi tramite WPS se il dispositivo mobile lo supporta.

Innanzitutto, visualizzato il logo Pioneer sulso schemo della TV, poi premere per visualizzato la schermata in modalità Wi-Fi Direct.

1. Usare / per scegliere [WPS (PBC)], poi premere ENTER.
   Si visualizzerà la schermata WPS (Push Button Configuration).
2. Usare / per scegliere [Next], poi premere ENTER.
3. Attivare le impostazioni WPS sul dispositivo mobile entro 2 minuti.

Se la connessione è riuscita, si visualizzera [Connection Success] sullo schermo della TV.

1. Premere ENTER.

La connessione adesso è completeness. Si visualizzerà la schermata in modalità Wi-Fi Direct.

! Nota

• Vedi il manuale del dispositivo mobile per dettagli su come operare su diesso.

Connette tramite la funzione Wi-Fi Direct del dispositivo mobile

É possible usare la funzione Wi-Fi Direct se il dispositivo mobile ne possiede una.

Innanzitutto, visualizzato il logo Pioneer sulso schemo della TV, poi premere per visualizzato la schermata in modalità Wi-Fi Direct.

1. Commutare sull'impostazione Wi-Fi Direct sul dispositivo mobile.
2. Usare per scegliere [Search], poi premere ENTER.

Sullo schermo della TV si visualizzerà una lista di dispositivi mobili che sono essere connessi all'unità.

1. Usare / per selezionare un dispositivo mobile alla lista, poi premere ENTER.

Secondo il dispositivo mobile usato, potrebbe essere visualizzata sul suo schermo una conferma della connessione. Se viene visualizzata, selezionare [OK] o [Yes] sul dispositivo mobile per permettere la connessione. Se la connessione è riuscita, si visualizzerà [Connection Success] sullo schermo della TV.

1. Premere ENTER.

La connessione adesso è completeness. Si visualizzerà la schermata in modalità Wi-Fi Direct.

! Nota

• Vedi il manuale del dispositiivo mobile per dettagli su come operare su diesso.

Riproduire file di Foto, musica e video da un dispositivo mobile

Inviare file di foto, musica e video da un dispositivo mobile all'unità.

! Nota

• Vedi il manuale del dispositiivo mobile per dettagli su come operare su diesso.
  Secondo il dispositorio mobile usato, è possible dover prima INSTALLARE un software per inviare file di fotto, musica e video.

Terminare la connessione Wi-Fi Direct

Premere RETURN contre si visualizza la schermata in modalità Wi-Fi Direct.

La connessione si chiuderà. Le impostazioni di rete ritorneranno comme nelle attivate prima di usare esta funzione.

! Nota

• Se si desidera riproduire un disco, un dispositivo USB o contentui web durante la connessione Wi-Fi Direct, si微量 chuidere la schermata in modalità Wi-Fi Direct.
• Per commutare su funzioni di uscita esterna, come FM e AUX, è necessario chiudere la schermata Wi-Fi Direct Mode Screen.

Cambiare SSID e password

Cambiare il SSID e la password usati per connettere l'unità a un disposativo mobile.

1. Premere STANDBY/ON e la corrente dell'unità si accenderà.
   Il logo Pioneer verra visualizzato sullo schemo TV.
2. Premere per visualizzare la schermata in modalità Wi-Fi Direct.
3. Usare / per scegliere [Refresh], poi premere ENTER.

SSID e password sarannoambiati. La connessione tra l'unità e il dispositorio mobile sare chiusa. Quando la connessione è stata chiusa, usando di nuovo la funzione Wi-Fi Direct dell'unità, sare necessario impostare nuovamente la connessione.

Attenzione

• Tutte le impostazioni di connessione eseguite per i dispositivi mobili saranno rimosse.
• SSID e password non saranno cambiati sincé non verrà eseguito un aggiornamento (Refresh). Sarebbe preferibile eseguire periodicamente un aggiornamento (Refresh) per ragioni di sicurezza.

Capitolo 6

Riproroduzione di contentuti dal Web

Con questolettore èpossible riproduire stream da Internet.

Contenuit dal Web disponibili

YouTube
vTuner
- Picasa

YouTube

• Questolettore supporta il servizio YouTube Leanback. Il servizio YouTube Leanback è per ora disponibile solo in ingrese.
• I video di YouTube per tefoni portatili non sono riproducibili.
• Alcuni video di YouTube non sono riproducibili.

vTuner

• VTuner è un servizio di contento on-line per radio internet.
• Il numero di porta è diverso secondo la stazione di trasmissione della radio internet, quindi è meglio controllare le impostazioni di firewall.
• La lista di stazioni fornite da vTuner potrebbe essere modificata alla alcun preavviso.
  Le transmissions potrebbero essere state interrotte o sospese alla stazione radio. In tali circostanze, il playback potrebbe non funzionareanche se la stazione appeare e poi essere selezionata alla lista.
  Secondo la stazione, è possible non visualizzare correttamente alcuni dati, come il nome delle piste.
• Leindicazioni sullaschermata vTuner Access sono sempre ininglese.

Picasa

• Picasa è disponibile solo in inglese. Per dettagli, consultare le istruzioni presso http://picasa.google.com/support/.

• Registrate il proprio nome utente e password sul computer prima di usare Picasa Web Albums.

• Quando si raggiunge Picasa da quellolettore per la prima volta, scegliere I'icona New User e digitare il proprioqnono utente e password.

! Nota

• É possiblo che, con una connessione a Internet inadequata, la riproduzione normale di contenuti dal Web sa impossibibile.
• Per garantire l'accesso a contentuti Web, quellolettore richiede una connessione Internet a banda larga. Una connessione Internet a banda largarchichiede un contratto con un Internet provider.
• L'accioso a contentù dienze parti richiede una connessiona a Internet di alla velocità e a

voltaancheaccountedunabbonamento apagamento.La fornitura di contentudo terze parti.
puo venirecambiata, sospesa, interrotta o smessa in
qualsiasi momento而非 preavviso, sanseca per
questo Pioneer debba sostenere la responsabilità.
Pioneer non afferma o garantisce che la fornitura
di contentuticontinui o sa disponibile per un
particolare lasso di tempo, e qualiasi garanzia del
genere,ressa o implicita,viene negata.

• La riproduzione di dischi equesta funizione non sonoutilizzabili contemporaneamente.

Riproducione di loro

Attenzione

Collegarsi prima di tutto a Internet. Vedere Connessione alla rete domestica a pagina 39 per i dettagli.

1. Visualizzare la schermata di selezione.

La schermata di selezione può essere raggiunta premendo HOME MENU po scegliendo Web Contents Contenuto Web desiderato.

2. Scegliere il tipo di contentuto Web desiderato.

Usare / per scegliere, poi premere ENTER.

3. Premere / per scegliere la你可以 dar riproduire e poi ENTER.

Per fermare la riproduzione, premere EXIT. Il Playback del video si arrresta.

2. Selezionare il file e riproduorro.

Usare / / / per scegliere, poi premere ENTER.

Premere STOP per arrestare la riproduzione. La riproduzione delle immagini si arresterà.

Capitolo 7

Altre operazioni

Registrarare Audio CD su un dispositivo USB

Si può registrar un audio CD sul dispositorio USB posteriori usando quellolettore.

Attenzione

• La porta USB sulla parte frontale dell'unità non più essere usata per registrar.

• Connettere il dispositivo USB alla porta USB sul pannello posteriore.

• Apriré il vassoio del disco e mettere un Audio CD su diesso.

Premere OPEN/CLOSE.

1. Chidere il vassoio del disco.

Se è stato premuto ▲ OPEN/CLOSE, il playback si avviera automaticamente.

• Se il playback non si avvia automaticamente, premere PLAY sul telecomando o /II (Riproduzione/ Pausa) sull'apparecchio per avviare il playback.

• Premere USB REC durante il playback del CD.

Si visualizzera [CD RIP].

1. Selezionare la canzone sul n. di pista che volete registre.

Se si stanno registrando tutte le piste sul CD, usare / / / per selezionare [Select all] e premere ENTER.

Se si sta selezionando una pista per registrarla, usare / / / per selezionare il n. di pista e premere ENTER.

• Se si vuole registrar più di una pista, ripetere il passaggio 5 volte.

• Se si vuole cancellare una pista selezionata, usare / / / per selezionare [Select None] e premere ENTER.

• Impostate la velocità di registrazione.

Usare / / / per selezionare [Speed], poi premere ENTER.

• La velocità di registrazione cambierà agli volte che si preme ENTER. La velocità di registrazione cambierà come migliorato qui sotto.

Normal: se si registra quando si ascolta la musica.

Fast: registrarà con una velocità circa 4 volte superiore. Nel momento non si può ascoltare la musica.

1. Avviare la registrazione.

Usare / / / per selezionare [Start] e premere ENTER per avviare la registrazione.

1. Uscire alla schermata di registrazione del CD.

Usage / / / per selezionare [Cancel] poi premere ENTER quando la registrazione è terminata.

! Nota

• Usare il cursore / / / per selezionare [Bitrate] poi premere ENTER perambiare le impostazioni Bitrate. La velocità impostata cambierà agli volta che si preme [Bitrate]. Il valore impostato può essere selezionato tra quelli mostrati qui hanno. [64kbps] [96kbps] [128kbps] [192kbps] [256kbps] [320kbps]
• Quando si avvia la registrazione, sera create una cartella [CD] nella cartella [Pioneer] sul dispositivo USB posteriori dell'unità.
• Il numero massimo di cartelle che è possible creare è di 100.
• Questa unità non supporta hub USB.

Riproduzione con iPod/ iPhone/iPod (Solo MCS-838/MCS-434/MCS-FS232)

Modelli iPod/iPhone/iPad supportati:
- iPod nano (2G/3G/4G/5G/6G/7G)
- iPod touch (1G/2G/3G/4G/5G)
- iPhone 3G/iPhone 3GS/iPhone 4/iPhone 4S/ iPhone 5
- iPad/iPad (2/3G/4G)
- iPad mini

• Questoistema è stato progettato e testato per le versioni del software di iPod/iPhone/iPad indicate dal site Web di Pioneer (http://pioneer.jp/homeav/support/ios/eu/).
• L'installazione su iPod/iPhone/iPad di software di versione differente da quella indicata nel site di Pioneer si possono causare incompatibilità con quello sulla!.
• Se il proprio pod/iPhone/iPad non è supportato da但这a unità, usare un cavò da acquistare separatamente per collegare l'iPod/iPhone/iPad al connettore PORTABLE IN di但这a unità.
• Prima di connettere l'iPod/iPhone/iPad, spegnere esta unità e ridurre il suo volume al minimo.

Connette un iPod/iPhone/ iPad

Usare il cavo USB fornito con l'iPod/iPhone/ iPad. Connetterlo al disposativo USB frontale dell'unità.

Attenzione

• La porta USB sulla parte posteriore dell'unità non supporta iPod/iPhone/iPad. Connette quosti dispositivi alla porta USB sulla parte frontale dell'unità.

Nota

• Alcune funzioni sono non essere disponibili con certi modelli o certe versioni del software.
  Gli iPod/iPhone/iPad devono venire usati per la coproduzione di materiale non protetto da diritti d'autore o che l'utente è autorizzato a coprodure.
  Le caratteristiche come l'equalizzatore non possono venire controllate usando quelloysteme, e raccomandiamo quando di spegnerlo prima dei collegamenti.
• Pioneer non pou accettare alcuna responsabilità in alcun caso per perdite dirette o indirette derivanti da inconvenienti o perdite di materiale registrato dovute ad un guasto di un iPod/iPhone/iPad.
• iPod/iPhone/iPad non saranno caricati se la corrente dell'unità è stata disattivata.
• Per istruzioni dettagliate sull'utilizzo dell'iPod/ iPhone/iPad, consultare il manuale fornito con l'iPod/iPhone/iPad.

Riproduzione con iPod/ iPhone/iPad

Per connettere l'iPod/iPhone/iPad, vedi Connette un iPod/iPhone/iPad a pagina 67.

2. Premere FUNCTION per selezionare iPod come sorgente in entrata e premere ENTER.

Pulsante	Acosa serve
▶PLAY	Inizia la riproduzione normale.
■ PAUSE	Per portare in pausa la riproduzione.
■ STOP	Per portare in pausa la riproduzione.
↓PREV	Premere per passare all'inizio del file attuale, poi ai file precedenti.
▶NEXT	Premere per saltare al file successivo.
←	Premere per avviare la scansione di indietro veloc e.
▶	Premere per avviare la scansione di avanti veloc e.
MENU	Da usare per avere accesso al menu iPod/iPhone/iPad.
▲/▼/ENTER	Da usare per controllare il menu iPod/iPhone/iPad.

Attenzione

• Sequesta unità non fosse in grado di riproduire con l'iPod/iPhone/iPad, eseguire i seguenti controlli di diagnostica:

• Controllare se il proprio iPod/iPhone/iPad è supportato da但这a unità.

• Ricollegare l'iPod/iPhone/iPad a esta unità. Se non sembra funzionare, provare a reinizializzare l'iPod/iPhone/iPad.

• Controllare se il software del proprio iPod/ iPhone/iPad è supportato da但这a unità.

• Se l'iPod/iPhone/iPad non funziona, controllare quanto segue:

• L'iPod/iPhone/iPad è collegato correttamente? Ricollegare l'iPod/iPhone/iPad a但这a unità.

• L'iPod/iPhone/iPad si è bloccato? Provaré a reinizializzare l'iPod/iPhone/iPad e a ricollegarlo a esta unità.

Nota

• Se si passa dall'ingresso di un iPod ad un altro, la riproduzione con un iPod/iPhone/iPad si arresta temporaneamente.

Funzionamento della radio

Assicuratevi che le antennne FM siano connesse. (Vedere a pagina 36)

Ascoltare la RADIO

1. Premere FUNCTION finché appare FM sulla finestra dello schermo e premere ENTER. Viene sintonizzata l'ultima stazione radio ricevuta.
2. Lo scorrimento rapido si aviera quando si preme il tasto o . Oppure Premere / ripetutamente.
3. Regolare il volume girando la manopola VOLUME posta sul pannello anteriore oppure premendo ripeturamente VOL + o VOL - sul telecomando.

Preimpostazione delle stazioni radio

Si possono predefinire 50 stazioni per FM.

Prima di sintonizzato, assicurarsi di abbassare il volume.

1. Premere FUNCTION finché appare FM sulla finestra dello schermo e premere ENTER. Viene sintonizzata l'ultima stazione radio ricevuta.
2. Selezionare la frequenza desiderata premendo /
3. Premere PROGRAM nella finestrella del display lampeggia un numero preimpostato.
4. Premere per selezionare il numero predefinito desiderato.
5. Premere PROGRAM.

La stazione viene salvata.

1. Ripetere i passaggi 2 e 5 per memorizzare ulteriori stazioni.
2. Si puiso selezionare la stazione archiviata premendo /

Eliminazione di tutte le stazioni salvate

1. Tenere premuto CLEAR per due secondi. [ERASE ALL] lampeggerà sulla finestra della schermata.
2. Premere CLEAR per eliminare tutte le emittenti radio salvate.

Migliorare la riscizione FM

Premere AUDIO sul telecomando. Viene alternata la modalità stereo e mono del sintonizzatore e di solito migliorara la riscione.

Visualizzazione delle informazioni su una stazione radio

Il sintonizzatore FM è dotato di un servizio Radio Data System (RDS). Questo migliorare le informazioni sulla stazione radio che si sta ascoltando. Premere BOOKMARK (RDS) ripetutamente per visionare i vari tipi di dati:

PS	(Nome del servizio di programma) Il nome del canale èviene visualizzato nella finestra del display.
PTY	(ronoscimento del tipo di programma) Il tipo di programma (es Jazz oppure Notizia) appeare nel display.
RT	(Testo Radio) Un messaggio di testo contiene informazioni speciali trasmesse alla stazione di trasmissione. Questo testo scorreraattraverso lo schermo.

Potete cercare stazioni radio per tipo di programma premendo BOOKMARK (RDS). Il display在哪 l'ultimo PTY in uso. Premere ZOOM (PTY) una o più volte per selezionare il tipo di programma deteratorio. Premere e tenere premuto . Il sintonizzato cerca automaticamente. quando viene rilevata una stazione la ricerca viene interrotta.

Registrazione FM

L'unità é in grado di registrar le trasmissioni FM ricevute sul dispositivo USB posteriorie.

Attenzione

• La porta USB sulla parte frontale dell'unità non può essere usata per registrar.

• Connettere il disposativo USB alla porta USB sul pannello posteriore dell'unità.

• Ricevere la trasmissione della stazione che si desidera registrar.
• Premere USB REC sul telecomando. La registrazione inizIERÀ. Il tempo di registrazione sera visualizzato sullo schermo della TV.
• Premere STOP sul telecomando per arrestare la registrazione.

Nota

• Commutando da FM a un'altra funzione nellesti registrando, la registrazione si arresta.
• Quando si avvia la registrazione, sera creata una cartella [FM] nella cartella [Pioneer] sul dispositivo USB posteriori dell'unità.
• Il numero massimo di file che può essere创建工作 è 100 file.
• La lunghezza massima di tempo che può essere registrata è 5 ore.
• Questa unità non supporta hub USB.

Karaoke

Divertiri con il Karaoke

1. Premere KARAOKE sul telecomando. La schermata di impostazioni del Karaoke sare visualizzata sullo schermo della TV. Premere KARAOKE per chiudere la schermata di impostazioni del Karaoke.
2. Accendere l'interruttore del Karaoke. Selezionare [Karaoke Switch] [On] uso il cursore e premere ENTER.
3. Regolare il volume del microfono. Selezionare [Microphone Setup] [Mic Volume] using il cursore e premere ENTER. Usare per regolare il volume del microfono. Premere RETURN per terminare.

Regolare l'ecodel microfono

Selectionare [Microphone Setup] [Mic Echo]
usando il cursore e premere ENTER. Usare il cursore / per regolare l'eco del microfono.
Premere RETURN per terminare.

L'eco del microfono può essere regolatoanche.
usando KEY/ECHOe / sul telecomando.
Premere KEY/ECHO per visualizzare [Mic Echo]
e poi regolare usando /

Regolare Key Control

Usare / / / per selezionare [Key Control] [Next], poi premere ENTER. Usare / per regolare il volume di Key Control, poi premere RETURN.

Key Control più essere regolatoanche usando KEY/ECHOe / sul telecomando.Premere KEY/ECHO per visualizzare [Key Control] e poi regolare using /

Accendere o spagnere Vocal Cancel

Usage il cursore per selezionare [Vocal Cancel] [On] o [Off] e premere ENTER.

Commutare la funzione di punteggio del Karaoke su attivata/disattivata

Usare / / / per selezionare [Karaoke Score] [On] o [Off], poi premere ENTER.

Se la funzione del punteggio del Karaoke è attivata, si visualizzera un punteggio al termine di agli pista.

! Nota

• Karaoke più essere usato solo con il playback del disco o quello dell'USB.
• Secondo la canzone, Vocal Cancel potrebbe non funzionare.
• Quando si inserisce il terminale MIC, tenere la parte superiore dell'unità con la mano per evitare che si sposti.
• Anche il volume del microfono può essere regolato usando il tasto MIC VOL +/- sul telecomando.
• Se si attiva Vocal Cancel, le impostazioni di Virtual 3D Sound e di Surround vengono disattivate. Se si attivano le impostazioni Virtual 3D Sound o Surround quando Vocal Cancel è attivato, Vocal Cancel viene disattivato.
• Impostare Karaoke Switch Off e Vocal Cancel e Karaoke Score si disattiveranno, nelle Key Control si impostera sul valore 0.
• Il suono potrebbe risultare distorto se il volume del microfono è troppo alto.
• Se si sente un sibilo persistente, spostate il microfono lontano dagli altoparlanti. Cercare di ridurre il volume e il livello di eco.

Impostazione	Options	Spiegazioni
Karaoke Switch	Off	Selezionare se non si usa il Karaoke.
	On	Selezionare se si usa il Karaoke.
Microphone Setup	Mic Volume	Selezionare per regolare il volume del microfono. Usare ↓/◆ per eseguire le regolazioni sullo schermo di regolazione del volume del microfono.
	Mic Echo	Selezionare per regolare l'eco del microfono. Usare ↓/◆ per eseguire le regolazioni sullo schermo di regolazione eco del microfono.
Key Control	Selezionare per regolare il livello del tasto controlo. Usare ↓/◆ per eseguire la regolazione sulla schermata di regolazione del tasto controlo.
Vocal Cancel	Off	Selezionare se si vuole disattivare Vocal Cancel.
	On	Selezionare se si vuole attivare Vocal Cancel.
Karaoke Score	Off	Disattivare la funzione punteggio del Karaoke.
	On	Attivare la funzione punteggio del Karaoke.

Suono

Premere SOUND sul telecomando per visualizzare il suono, selezionando il dato sullo schermo TV. Usare il tasto del cursore per la selezione, poi premere ENTER. Premere SOUND per uscire dal dato del Suono.

Nota

• Se si selezione HDMI IN 1, 2, 3 o 4, il menu del Suono non può essere visualizzato. Commutare su un'altra sorgente in entrata e poi attivare il Suono.
• Se il file/disco è in arresto, il menù SOUND non sare visualizzato. Commutarsi su SOUND quando si sta riproducendo il disco/file.
• Se si selezione vTurner, Virtual 3D Sound, Dolby PL II Movie, Dolby PL II Music e Front Surround Mode non saranno funzionanti.

Impostazione	Options	Spiegazioni
Sound Retriever	Off	Un file WMA, MP3 o AAC viene riprodotto con elevato livello di qualità del suono. Questo è valido solo per file con estensioni ".wma", ".mp3" o ".m4a".
	Low
	High	L'effetto dipende dal file. Provarere diverse impostazioni e scegliere quella che vi fornisce l'effetto migliorare.
Equalizer	Aggiungere una series di effetti al suono emesso. Selezionare una modalità che soddisfi i gusti personali.
	Off
	News	Questa modalità è adatta alle notizie.
	Gaming	Questa modalità è adatta ai video game.
	Movie	Questa modalità è adatta al cinema.
	Music	Questa modalità è adatta alla musica.
Surround (MCS-838/MCS-434/MCS-737/MCS-333)	Off
	Virtual 3D Min	L'effetto è minimo	Suono virtuale 3D: Ha l'effetto di create un spazio suono 3D.
	Virtual 3D Mid	L'effetto è moderato
	Virtual 3D Max	L'effetto è massimo
	Extra Power Mode	Il suono dagli alltoparlanti anteriors sare è emesso da quelli posteriori. Questa modalità è valida per entrambi i canali sorgente audio 2 e la sorgente audio canale 5.1.
	5 Speaker Mode	Lo stesso suono sare è emesso dai 5 alltoparlanti, tranne il subwoofer. Questa modalità è valida per entrambi i canali sorgente audio 2 e la sorgente audio canale 5.1.
	Dolby PL II Movie	Dolby Pro Logic II permette di riproduire sorgenti stereo sul canale 5.1. Questa modalità è valida per la sorgente audio canale 2.
	Dolby PL II Music
	Front Surround Mode	Adattato alle limitazioni del posizionamento del diffusore significata che è necessario collocare i diffusori surround di fianco a quelli anteriors.
Virtual 3D Sound (MCS-FS232/MCS-FS131)	Off
	Min	L'effetto è minimo	Suono virtuale 3D: Ha l'effetto di create un spazio suono 3D.
	Mid	L'effetto è moderato
	Max	L'effetto è massimo
Bass Boost	Off	Commutare in modalità Bass Boost. Questo permette di sottolineare i suoni più profondi e di aumento l'impatto di film e musica.
	On
Audio Sync	Regolare il ritardo tra immagine e suono. Usare ↓/→ per regolare.

Capitolo 8

Impostazioni avanzate

Modifica delle impostazioni

Uso della schermata Initial Setup (Impostazione iniziale)

1. Far comparire la schermata Home Menu a riproduzione ferma.

Premere HOME MENU.

1. Scegliere ed impostare Initial Setup.

Usare / per scegliere, poi premere ENTER.

1. Scegliere una voce e modificarla.

Usare / / / per scegliere, poi premere ENTER.

Chiusura della schermata Initial Setup

Premere HOME MENU o RETURN.

! Nota

Le voci selezionabili dipendono dallo stato operativo dellettore.
- In Opzioni le impostazioni predefinite sono indicate in grassetto.

Impostazione	Options	Spiegazioni
Display Setting	TV Screen	16:9 Full Da scegliere per usare un tevisore wide screen (16:9).
		16:9 Normal Da scegliere per usare un tevisore wide screen (16:9). Le immagini 4:3 vengono visualizzate con barre verticali sui lati.
		4:3 Pan&Scan Da scegliere se si possiede un tevisore 4:3 e si riproduce un video 16:9. Il video viene riproduzione coi lati sinistro e destro tagliati per adattarlo allo schermo 4:3. (Questa funizione è utilizzabile se il disco è etichettato 4:3PS.)
		4:3 Letterbox Da scegliere se si possiede un tevisore 4:3 e si riproduze un video 16:9. Il video viene riproduzione con bande nere sopra e sotto.
	Video Adjust	Standard Scegliere la modalità di uscita video.
		Vivid
		Cinema
		Custom La qualità delle immagini riprodotte è regolabile a seconda del tevisore usato (pagea 77).
	Noise Reduction	0 Scegliere il livello di riduzione del rumore.
		1
		2
		3
	Net Contents Mode	Off Selezionare questo per correggere automaticamente i file video compressi in rete, un disco o un dispositivo USB e riproduurli con un'immagine di qualità più naturale.
		On
Impostazione	Options	Spiagazioni
Audio Output	DRC (Dynamic Range Control)	Off Da scegliere per emettere segnale audio senza usare la funzione DRC.
		On Da scegliere per regolare la gamma fra il suono più force e più debole (gamma dinamica) per la riproduzione a volume medio. Da use se I dialoghi sono difficili da sentire o si guardano film a notte fonda.
		Auto Da scegliere per attivare o disattivare l'impostazione DRC a seconda del segnale audio in ingresso dal disco. Questo influenza solo i segnali Dolby TrueHD.
		• Questo influenza segnali audio come i Dolby Digital, Dolby TrueHD e Dolby Digital Plus.
		• L'effetto potrebbe essere debole con certi dischi.
Speaker Setup	Regolare Trim (livello di emissione) e Delay (la distanza dello spettatore) degli altoparlanti. Per maggiori informazioni, vedi "Regolare le impostazioni degli altoparlanti" (pagea 77).
Test Tone	Emettere un tono test dagli altoparlanti.
HDMI	Color Space	RGB Da scegliere per emettere i segnali video molto forma di segnali RGB. Usarlo se i colori sembrano sbiaditi ed il nero troppo brillante.
		YCbCr Da scegliere per emettere i segnali video molto forma di segnali YCbCr 4:4:4.
		YCbCr 422 Da scegliere per emettere i segnali video molto forma di segnali YCbCr 4:2:2.
		Full RGB Da scegliere per emettere i segnali video molto forma di segnali RGB. Usarlo se i colori sembrano troppo saturi ed i toni scuri sono visualizzati con un nero uniforme.
	Resolution	Auto Da scegliere per determinare automaticamente la risoluzione dei segnali video emessi dal terminale HDMI OUT.
		480I/576I I segnali video vengono emessi dal terminale HDMI OUT con la risoluzione scelta.
		480P/576P La risoluzione più essereambiata premendo RESOLUTION, ma Auto non più essere scelto.
		720P
		1080I
		1080P
HDMI Audio Out	Bitstream	Da scegliere per emettere direttamente segnale audio via HDMI.
	PCM	Scegliere per emettere segnale audio HDMI convertito in segnali audio PCM.
	Reencode	Se un BD contenente audio secondario ed audio interattivo viene riprodotto, i due segnali audio vengono missati e convertiti in audio DTS per essere emessi.
	Off	Da scegliere se non si desidera emettere il segnale audio dal terminale di uscita HDMI.
HDMI Deep Color	30bits	Da scegliere per emettere segnale video con colore a 30 bit.
	36bits	Da scegliere per emettere segnale video con colore a 36 bit.
	Off	Da scegliere per emettere segnale video con normale colore a 24 bit.
Quando viene selezionato [30bits] o [36bits], impostare lo spazio dei colori su un'opzione diversa da YCbCr 422.
HDMI 1080P 24Hz	On	Da scegliere se Resolution è regolato su Auto o 1080P e si mandano segnali video 1080p/24 ad un tevisore 1080p/24 compatibile.
	Off	Da scegliere se Resolution è regolato su 1080P e si mandano segnali video 1080p/60 ad un tevisore 1080p/60 compatibile.
HDMI 3D	Auto	Se un disco è 3D, le immagini 3D vengono riprodotte.
	Off	Le immagini in 3D non vengono riprodotte.
3D Notice	Yes	Questo determina se visualizzato o meno un'avertenza 3D durante la riproduzione di immagini 3D.
	No
HDMI In Audio Through	On	Specifica il percorso di uscita del segnale audio HDMI da questo systema (amp) o attenuato diesso per arrivare al tevisore.
	Off	Selegonzando On, ilsystema non émetterà alcun suono. Off: Riproduzione usingi i diffusori connessi all'unità. On: Riproduzioneattraverso la TV connessa all'unità tramite l'uscita HDMI.
Control	On	Da scegliere per controllare illettore via il telecomando del dispositivo AV collegato via cavo HDMI. Consultareanche pagana 35.
	Off	Da scegliere per non controllare illettore via il telecomando del dispositivo AV collegato via cavo HDMI.

	Impostazione	Options	Spiegazioni
Network	IP Address Setting	Da scegliere per impostare l'indirizzo IP dellettore ed il server DNS (pagea 77).
	Proxy Server	Impostare il server proxy solo se quello viene richiesto dal provider d'Internet (pagea 78).
	Information	Visualità i valori dell'indirizzo MAC, indirizzo IP subnet mask, default gateway, DNS server (primario) e DNS server (secondario).
	Connection Test	Da scegliere per testare la connessione di rete (pagea 78).
	Internet Connection	Enable	Da scegliere per collegarsi ad Internet.
		Disable	Da scegliere per non collegarsi ad Internet.
	BD-Live Connection	Permitted	Tutti i dischi hanno il permesso di collegarsi a BD-LIVE.
		Partial Permitted	Solo i dischi la cui sicurezza è stata confirmata hanno il permesso di collegarsi a BD-LIVE.
		Prohibited	Nessun disco ha il permesso di collegarsi a BD-LIVE.
	DLNA	Enable	Da scegliere per collegarsi ad un server DLNA.
		Disable	Da scegliere per non collegarsi ad un server DLNA.
	Interface	Ethernet	Selezionare se si usa un cavo LAN per connettersi alla rete.
		Wireless	Selezionare per connettersi in modalità wireless alla rete.
	Wireless Setting	Impostazioni di funzionamento per una connessione a rete wireless (pagea 40).
Language	OSD	lingue disponibili	Scegliere per i messaggi sullo schermo una delle lingue elencate.
	Audio* Con alcuni dischi potrebbernon essere possiblicambiare la lingua scelta.	lingue disponibili	Scegliere una lingua fra quale elencate per determinare la lingua audio predefinita di BD-ROM e DVD-Video.
	Se si sceglie una lingua non presente sul BD/DVD, viene automaticamente scelta ed usata una delle lingue presenti.
	Subtitle* Con alcuni dischi potrebbernon essere possiblicambiare la lingua scelta.	lingue disponibili	Scegliere una lingua fra quale elencate per determinare la lingua dei sottotitoli predefinita di BD-ROM e DVD-Video.
	Se si sceglie una lingua non presente sul BD/DVD, viene automaticamente scelta ed usata una delle lingue presenti.
	Menu* Con alcuni dischi potrebbernon essere possiblicambiare la lingua scelta.	lingue disponibili	Scegliere una lingua fra quale elencate per determinare la lingua dei menu predefinita di BD-ROM e DVD-Video.
	Se si sceglie una lingua non presente sul BD/DVD, viene automaticamente scelta ed usata una delle lingue presenti.
Playback	Angle Mark	On	Da scegliere per visualizzare il symbolo di angolazione sullo schermo del teilevisore (pagea 51).
		Off	Da scegliere per non visualizzare il symbolo di angolazione sullo schermo del teilevisore.
	PIP Mark	On	Da scegliere per visualizzare il symbolo PIP sullo schermo del teilevisore.
		Off	Da scegliere per non visualizzare il symbolo PIP sullo schermo del teilevisore.
	Secondary Audio Mark	On	Da scegliere per visualizzare il symbolo di audio secondario sullo schermo del teilevisore (pagea 55).
		Off	Da scegliere per no visualizzare il symbolo di audio secondario sullo schermo del teilevisore.
	DivX® VOD DRM	Registration Code	Visualità il codice di registrazione dellettore richiesto per riproduire file DivX VOD (pagea 15).
	Internet Setting	Permitted	I contentu Web posso sono viveniswana digitare un password.
		Partial Permitted	Il password deve venire digitato per poter vedere contentu Web.
		Prohibited	La visione di contentu Web è proibita.
	Disc Auto Playback	On	I dischi vengono riprodotti automaticamente dopo che sono stati caricati.
		Off	I dischi caricati non vengono riprodotti automaticamente.
	Last Memory	On	Da scegliere per memorizcare il punto in cui l'ultima riproduzione è stata interrottaanche più o'apertura del piatto portadischi o il passaggio alla modalità di standby.
		Off	Da scegliere per usare solo Continue Viewing Play (pagea 56).
Impostazione	Options	Spiagazioni
Playback	PBC (Play Back Control)	On	Da scegliere per riproduire Video-CD (versione 2.0) compatibili con PBC usando il menu del disco.
		Off	Da scegliere per riproduire Video-CD (versione 2.0) compatibili con PBC essere usare il menu del disco.
	Play Mode	Folder Play	Riproduire file alla cartella selezionata.
		All Play	Riproduire tutti i file che si trovano sul dispositivoUSB o i disco selezionato.
Setup Navigator	Permette di fare le impostazioni con il menu Setup Navigator. Per dettagli, vedi nella一页 45.
Security	Change Password	Registare (cambiare) il password per le impostazioni di controllo genitori o per sbloccare la riproduzione di DVD-Video che possiedono il controllo genitori (pagea 79). La password predefinita è "0000".
	Parental Control	Permette diambiare il livello di controllo genitori dellettore (pagea 79).
	Country Code	Permette diambiare il codice di paese/area (pagea 79).
Options	Screen Saver	Off	Il salvaschemo non viene attivato.
		1 min	Lo screen saver viene attivato se nessuna operazione viene fattacper una minuto/due minuti/tré minuti. Usando il telecomando si può disattivare lo screen saver.
		2 min
		3 min
	Auto Power Off	Off	Da scegliere se non si desidera che l'apparecchio si spenga da solo.
		10 min	L'apparecchio si spegne automaticamente se nessuna operazione viene fattacper una minuti/20 minuti/30 minuti.
		20 min
		30 min
	Quick Start	On	Da scegliere per abbreviarile il tempo di avvio.
		Off	Da scegliere per effettuare l'avvio normale.
	Update	USB Storage	Scegliere il metodo di aggiornamento del software. (pagea 80)
		Network
	Load Default	Sceglierlo per tornare alle impostazioni di fabbrica.
	System Information	Sceglierlo per controllare il numero di versione del systema.
	BUDA	BUDA Information	Visualizzazione ed impostazione dei dati BUDA dal dispositivo USB collegato (pagea 78).
		BUDA Setup

Regolazione del video

1. Scegliere e regolare Display Setting Video Adjust Custom.

Usare / per scegliere, poi premere ENTER.

1. Scegliere una voce e modificarla.

Usare / per scegliere la voce, poi

per cambiarne l'impostazione. Ad impostazione completeness, premere

RETURN per chiudere la schermata.

Vocet	Descrizione
Brightness	Da scegliere per regolare la luminosità dello schermo del teilevisore.
Saturation	Da scegliere per regolare la saturazione dello schermo del teilevisore.
Hue	Da scegliere per regolare il bilanciamento dei colori (verde e rosso) dello schermo del teilevisore.
Contrast	Da scegliere per regolare il contrasto dello schermo del teilevisore.
Sharpness	Scegliere il livello di nitidezza.
CTI (Color Transient Improvement)	Consente di riproduire immagini con contorni del colore più chiari.

Regolare le impostazioni degli altoparlanti

1. Scegliere e regolare Audio Output Speaker Setup Next Screen.
   Usare / / / per scegliere, poi premere ENTER.
2. Si visualizzera sullo schermo l'imagine di un altoparlante. Selezionale l'altoparlante usando il cursore e premere ENTER.
3. Usare / per selezionare Trim o Delay e poi premere ENTER.
4. Usare il cursore per regolare le impostazioni, poi premere ENTER.

Regolare le impostazioni degli altoparlanti nelle sconsidera un suono

1. Scegliere e regolare Audio Output Test Tone Next Screen.

Usare / / / per scegliere, poi premere ENTER.

1. Sarà emesso un tono test.
   Gli altoparlanti si commuteranno automaticamente.
2. Si visualizzera sullo schermo l'imagine di un altoparlante. Premere ENTER quando è evidenziato l'altoparlante che si vuole regolare.
3. Usare / per selezionare Trim o Delay e poi premere ENTER.
   5 Usare per regolare le impostazioni, poi premere ENTER.

*1ms = 30 cm

Impostazione dell'indirizzo IP

1. Scegliere ed impostare Network IP Address Setting Next Screen.

Usare / per scegliere, poi premere ENTER.

1. Impostare l'indirizzo IP.

Usare / / / per impostare I'indirizzo IP dellettore o server DNS, quando premere ENTER.

• Auto Set IP Address

On - L'indirizzo IP viene ottenuto automaticamente. Scegliere quello se si usa un router o modem a banda larga dotato di funzione DHCP (Dynamic Host Configuration Protocol). L'indirizzo IP di quellolettorevieneallocatotomaticamente dal server DHCP.

Off - L'indirizzo IP dellettore delve venvire impostato manualemente. Usareipulsanti numerici (da 0 a 9) per digitare I'indirizzo IP, il subnet mask e il default gateway.

! Nota

• Per informazioni sulla funzione di server DHCP, consultare le istruzioni del dispositorio di messa in rete.
• Per digitare manually l'indirizzo IP, potrebbe essere necessario entrare in contatto col provider Internet o con l'amministratore della rete.

Impostazione del server proxy

II server proxy va impostato solo se richiesto dal proprio provider Internet.

1. Scegliere ed impostare Network Proxy Server Next Screen.

Usare / per scegliere, poi premere ENTER.

1. Scegliere ed impostare Use o Not use in Proxy Server.

Usare / perambiare, poi premere

• Use - Da scegliere se si usa un server proxy.
• Not use - Da scegliere se non si usa un server proxy.

Se si è scelto Use, passare alla fase 3.

1. Scegliere ed impostare Server Select Method.

Usare / perambiare, poi premere

• IP Address - Digitare l'indirizzo IP.

• Server Name - Digitare il nome del server.

• Digitare IP Address o Server Name.

Usare i pulsanti numerici (da 0 a 9) per digitare il numero se si sceglie I'IP Address nella fase 3. Usare per spostare il cursore.

Se Server Name viene scelto nella fase 3, usare i pulsanti numerici (da 0 a 9) per aprire la tastiera software. Ora usare

/+/←/→ per scegliere caratteri e voci, poi premere ENTER per finalizzare l'operazione.

1. Ingrasso Port Number.

Premere ed usare i pulsanti numerici (da 0 a 9) per digitare un numero.

1. Premere ENTER per finalizzato la regolazione.
   Visualizzazione delle impostazioni direte
   Scegliere ed impostare Network Information Next Screen.

Usare / per scegliere, poi premere ENTER. L'indirizzo MAC, l'indirizzo IP, la subnet mask, il default gateway ed il server DNS (primario e secondario).

Se Auto Set IP Address è regolato su On, vengono visualizzati i valori ottenuti automaticamente.

! Nota

• [0.0.0.0] appare per gli indirizzi IP non impostati.

Test della connessione di rete
Scegliere ed impostare Network Connection Test Start.

Usare / per scegliere, poi premere ENTER.

[Network is OK.] appeare a test finito. Se appeare un altri messaggio, controllare i collegamenti e/o le impostazioni (pagee 39 e 77).

Impostazione di altre lingue con il parametro di lingua

1. Scegliere ed impostare Language. Usare per scegliere, poi premere ENTER.
2. Scegliere ed impostare OSD, Audio, Subtitle o Menu.

Usare / per scegliere, poi premere ENTER.

1. Scegliere ed impostare la vcde desiderata.

Usare / per scegliere, poi premere ENTER.

! Nota

• Se si scegliue una lingua non presente sul BD/DVD, viene automaticamente scelta ed usata una delle lingue presenti.

Cancellazione dei dati aggiunti a BD e di dati di applicativi

Usare questa procedura per cancellare dati aggiunti a BD (dati scaricati per la funzione BD-LIVE e dati usati alla funzione BONUSVIEW) e dati di applicativi.

! Attenzione

• Nel cancellare dei dati, fare molta attenzione.
  Non scollegare il cavo di alimentazione nelle dati vengono cancellati.

• Scegliere ed impostare Options BUDA BUDA Setup.

Usare / per scegliere, poi premere ENTER.

1. Scegliere e impostare Fmt buda.

Premere ENTER.

Memorizzazione o modifica del password

Usare esta procedura per memorizzare o cancellare il numero di codice richiesto per le impostazioni Parental Lock.

Il password predefinito di但这a unità

Il password predefinito e [0000].

• Questa unità potrebbe chiedervi di digitare il password prima di permettervi di cancellar.
• Se l'unità viene resettata, il password torna ad essere quello predefinito.

1. Scegliere ed impostare Security Change Password Next Screen.

Usare / per scegliere, poi premere ENTER.

2. Digitare il password.

Premere i pulsanti numerici (da 0 a 9) per digitare il numero e premere ENTER per finalizzare l'operazione.

Usare per spostare il cursore.

3. Reinizializzare il password.

Premere i pulsanti numerici (da 0 a 9) per digitare il numero e premere ENTER per finalizzare l'operazione.

Usage / per spostare il cursore.

• Per cancellare il password, digitare il password attuale e quindi quello nuovo.

! Nota

Raccomandiamo di tenernota del password.
- Se si dimentica il password, reinizializzare illettore e memorizzare una seconda volta ilpassword (pagina 81).

Modifica del livello di controllo genitori per la visione di DVD/BD-ROM

Alcuni DVD-Video contenti scene di violenza possiedono livelli di controllo genitori (controllare leindicazioni sulla custodia del disco o altreve).Per limitare la visione di quosti dischi,regolare illettore sudi un livello inferiore a quello dei dischi.

1. Scegliere ed impostare Security → Parental Control → Next Screen.

Usare / per scegliere, poi premere ENTER.

2. Digitare il password.

Premere i pulsanti numerici (da 0 a 9) per digitare il numero e premere ENTER per finalizzare l'operazione.

Usage per spostare il cursore.

3.Modificare il livello.

Usare per cambiare, poi premere ENTER per finalizzare l'operazione.

! Nota

• Il livello piùVenirecambiato in Off o Level1 e Level8. Se si imposta Off, la visione non ha limitazioni.

Modifica del codice di paese/area

1. Scegliere ed impostare Security → Country Code → Next Screen.

Usare / per scegliere, poi premere ENTER.

2. Digitare il password.

Premere i pulsanti numerici (da 0 a 9) per digitare il numero e premere ENTER per finalizzare l'operazione.

Usage / per spostare il cursore.

3. Permette diambiare il codice di paese/ area.

Usare perambiare, poi premere ENTER per finalizzare l'operazione.

Consultare pagina 82.

Aggiornamento del software

Il software dellettore èaggiornabile con uno dei seguenti metodi.

Collegandosi ad Internet.
- Uso di un dispositivo di memoria di massa USB.

Le informazioni su quellolettore sono fornite dal site di Pioneer. Per aggiornamenti ed informazioni sul vostrolettore Blu-ray, controllare il site Web visto a pagina 10.

Attenzione

• Non staccare il cavo di corrente dalla presa e non rimuovere il dispositivo flash drive USB durante l'aggiornamento del software. Inoltre, non riaviare premendo il tasto © STANDBY/ON per 5 o più secondi. Altrimenti, l'aggiornamento fallirà e si potrebbero verificare dei guasti allettore.
• L'aggiornamento si divide un due parti, il downloade l'aggiornamento vero e proprio. Ambedue richiedono un dato tempo.
• Durante l'aggiornamento le autres funzioni non sono possibili. L'aggiornamento inoltre non è cancellabile.

Aggiornamento via Internet

1. Collegarsi ad Internet.
2. Far comparire la schermata Home Menu a riproduzione ferma. Premere HOME MENU.
3. Scegliere ed impostare Initial Setup. Usare / per scegliere, poi premere ENTER.
4. Scegliere ed impostare Options Update Network Start. Usare + / + / + / + per scegliere, poi premere ENTER.
5. L'aggiornamento inizia. Premere ENTER.

L'aggiornamento richiede un dato tempo.
- Quando l'aggiornamento è complete, l'apparecchio si riawvia automaticamente.

Aggiornamento usingo dispositivo flash drive USB

Nota

• Scaricato un file di aggiornamento dal sito Web di Pioneer, usare il proprio computer per trasferirlo su un dispositivo flash drive USB. Leggere attentamente le istruzioni al momento del download del file di aggiornamento fornito dal sito Web di Pioneer.
  Salvare il file di aggiornamento nella directory di base del dispositivo flash drive USB. Non metterlo in una cartella.
• Il dispositorio flash drive USB non deve contentere altri che il file di aggiornamento.
• Illettore supporta i dispositivi di memoria di massa USB formatti con FAT32/FAT16/NTFS. Nel formattare un dispositivo di memoria di massa USB con un computer, farlo nel modo seguente.

File system:FAT32
- Dimensioni unità di allocations: Dimensioni di allocations predefinite

• Memorizzare sul disposito flash drive USB solo il file di aggiornamento più recente disponibile.
• Non usare prolonghe USB per collegare un dispositivo di memoria di massa USB allettore. Usando una prolonga USB illettore potrebbe non funzionare correttamente.

1. Collegare il dispositoso flash drive USB che contiene l'aggiornamento.

1. Far comparire la schermata Home Menu a riproduzione ferma.

Premere HOME MENU.

1. Scegliere ed impostare Initial Setup. Usare / per scegliere, poi premere ENTER.
2. Scegliere ed impostare Options Update Network Start. Usare / / / per scegliere, poi premere ENTER.

3. L'aggiornamento inizia. Premere ENTER.

4. Laggiornamento richiede un dato tempo.

5. Quando l'aggiornamento è completo, l'apparecchio si riawvia automaticamente.

Ritorno alle impostazioni predefinite di tutti i parametri

1. Controllare che illettore sia acceso.
2. Far comparire la schermata Home Menu a riproduzione ferma.

Premere HOME MENU.

1. Scegliere ed impostare Initial Setup.
   Usare / per scegliere, poi premere ENTER.
2. Scegliere ed impostare Options Load Default Next Screen.
   Usare / per scegliere, poi premere ENTER.
3. Scegliere ed impostare OK.
   Usare per scegliere, poi premere ENTER.
4. Premere 业 STANDBY/ON per
   disattivare la corrente.
5. Premere STANDBY/ON per attivare la corrente.

Nota

• Dopo aver riportato illettore alle impostazioni predefinite, usare Setup Navigator per reimpostare illettore (pagea 45).

Tabella dei codici delle lingue e tabella dei codici di paesi ed area

Tabella dei codici lingua

Nome della lingua, codice della lingua, codice introdotto

Abkhazian, ab/abk, 0102

Afar, aa/aar, 0101

Tabella dei codici da paesi ed area

Nome del paese/area, codice del paese/area, codice da digitare

Anguilla, ai, 0109

Antigua e Barbuda, ag, 0107

Argentina, ar, 0118

Armenia, am, 0113

Australia, au, 0121

Austria, at, 0120

Azerbaigian, az, 0126

Bahamas, bs, 0219

Barbados, bb, 0202

Bielorussia, by, 0225

Belgio, be, 0205

Belize, bz, 0226

Bermuda, bm, 0213

Brasile, br, 0218

Bulgaria, bg, 0207

Canada, ca, 0301

Isole Cayman, ky, 1125

Cile, cl, 0312

Cina, cn, 0314

Colombia, co, 0315

Croazia, hr, 0818

Cipro, cy, 0325

Repubblica ceca, cz, 0326

Danimarca, dk, 0411

Dominica, dm, 0413

Repubblica Dominicana, do,

0415

Estonia, ee, 0505

Finlandia, f, 0609

Francia, fr, 0618

Georgia, ge, 0705

Germania, de, 0405

Grecia, gr, 0718

Groenlandia, gl, 0712

Grenada, gd, 0704

Guiana, gy, 0725

Haiti,ht,0820

Hong Kong,hk,0811

Ungheria, hu, 0821

Islanda, is, 0919

India, in, 0914

Indonesia, id, 0904

Irlanda, ie, 0905

Israele, il, 0912

Italia, it, 0920

Gamaica, jm, 1013

Giappone, jp, 1016

Kazakhstan, kz, 1126

Corea, Repubblica di kr, 1118

Lussemburgo, lu, 1221

Macedonia, gia Repubblica di

Jugoslavia, mk, 1311

Malesia, my, 1325

Malta, mt, 1320

Messico, mx, 1324

Moldova, Republicica di, md, 1304

Monaco, mc, 1303

Montserrat, ms, 1319

Olanda, nI, 1412

Nuova Zelanda, nz, 1426

Norvegia, no, 1415

Pakistan, pk, 1611

Peru, pe, 1605

Filippine,ph,1608

Polonia, pl, 1612

Portogallo, pt, 1620

Puerto Rico, pr, 1618

Romania, ro, 1815

Federazione russa, ru, 1821

Saint Kitts e Nevis, kn, 1114

Saint Lucia, Ic, 1203

Saint Vincent e le Grenadines, vc, 2203

San Marino, sm, 1913

Singapore, sg, 1907

Slovacchia, sk, 1911

Slovenia, si, 1909

Spagna, es, 0519

Suriname, sr, 1918

Svezia, se, 1905

Svizzera, ch, 0308

Taiwan, Provincia della China, tw, 2003

Tagikistan, tj, 2010

Tailandia, th, 2008

Trinidad e Tobago, tt, 2020

Tunisia, tn, 2014

Turchia, tr, 2018

Turkmenistan, tm, 2013

Isole Turks e Caicos, tc, 2003

Ucraina,ua,2101

Regno Unito,gb,0702

Stati Uniti, us, 2119

Uruguay, uy, 2125

Uzbekistan, uz, 2126

Venezuela,ve,2205

Isole Vergini, Britanniche. vg, 2207

Capitolo 9

Diagnostica

L'uso scorretto dell'apparecchio viene spesso scambiato per un guasto. Se si ritiene che questo componente non funzioni bene, controllare la sezione che segue. A volte il problema risiede in un'alto componente. Controllare tutti i componenti ed apparecchi elettronici usati. Se il problema non può venire eliminato neppure dopo aver fatto i controllingi, chiedere assistenza technique al più vicino centro assistenza o rivenditore autorizzato Pioneer.

Imagine

Problema	Controllare	Rimedio
Non viene visualizzata alcuna immagine o l'imagine non è corretta.	Il cavo HDMI è collegato correttamente?	• Collegare il cavo correttamente in accordo con i dispositivi collegati (pageina 35). • Scollegare il cavo HDMI, poi reinserirlo in modo sicuro e a fondo.
	Il cavo HDMI è danneggiato?	Se il cavo è danneggiato, sostuirlo con uno nuovo.
	Le impostazioni sulla TV connessa sono esatte?	Leggere le istruzioni di uso dei componenti collegati e passare all'ingresso giusto.
	La risoluzione video di uscita è regolata correttamente?	Premere RESOLUTION per cancellare la risoluzione video del terminale di uscita HDMI OUT (pageina 20).
	Illettore è collegato con non un Cavo HDMI®/™ ad alta velocità (vale a dire con un Cavo HDMI®/™ standard)?	Connettere alla TV using an un Cavo HDMI®/™ ad alta velocità.
	È stato collegato un disposativo DVI?	L'imagine potrebbe non venire visualizzata correttamente se un disposativo DVI è collegato.
	Color Space è regolato correttamente?	Cambiare l'impostazione Color Space (pageina 74).
• L'imagine è allungata. • L'imagine è tagliata. • Il rapporto di forma non può venire cambiato.	Il rapporto di forma del tevisore è regolato correttamente?	Leggere le istruzioni per l'uso del tevisore ed impostare correttamente il rapporto di forma del tevisore.
	TV Screen è regolato correttamente?	Regolare TV Screen correttamente (pageina 73).
		Se dei segnali video di risoluzione 1080/50i, 1080/50p, 720/50p, 1080/24p, 1080/60i, 1080/60p o 720/60p stanno venendo emessi dal terminale HDMI OUT, possono venire emessi con un rapporto di forma di 16:9anche se TV Screen si trova su 4:3 Pan&Scan (pageina 73).
Le immagini si interrompono.		L'imagine più interrompersi quando la sua risoluzione cambia. Premere RESOLUTION per scegliere un'impostazione diversa da Auto (pageina 74).
La riproduzione dei dischi Blu-ray 3D non genera visualizzazioni 3D.		• Collegare illettore alla TV con il cavo HDMI (Cavo HDMI®/™ ad alta velocità). • La TV non èCompatible con il formato obbligatorio "HDMI 3D".

Suono

Problema	Controllare	Rimedio
Non viene emesso alcun suono.II suo non viene emesso correttamente.	Il disco viene riprodotto al rallentatore?Il disco viene riprodotto durante l'avanzamento o il ritorno rapido?	Nessun suono viene emesso durante la produzione al rallentatore e durante la scansione in avanti o all'indietro.
	I cavi audio sono collegati correttamente?	Collegare il cavo correttamente in accordo con i dispositivi collegati (pagea 35).Inserire bene ed a fondo il cavo.
	Il cavo audio è danneggiato?	Se il cavo è danneggiato, sostuirlo con uno nuovo.
	Audio Output è regolato correttamente?	Regolare Audio Output in modo adatto al dispositivo collegato (pagea 74).
	I componenti collegati sono regolati correttamente?	Leggere le struzioni per l'uso dei componenti collegati e controllare il volume, l'ingresso, le impostazioni dei diffusori, ecc.
II segnale audio multicanale non viene emesso.	L'audio multicanale è stato scelto?	Usare la schermata del menu o AUDIO per scagliere l'audio multicanale del disco.
Nessun suono dal diffusore surround o centrale.		Controllare per assicurarsi che gli altoparlanti siano connessi correttamente.Controllare le impostazioni del volume di Speaker Setup per il menuù Audio Menu (pagea 74).
Nessun suono dal subwoofer.		Se il segnale audio riprodotto non contiene componenti bassi, non sare emesso alcun suono dal subwoofer.Controllare le impostazioni del volume di Speaker Setup per Audio Menu (pagea 74).
Un rumore excessivo durante la riscione audio.		Connettere un'antenna e impostare nella posizione di riscione migliorare.Impostare un'antenna FM fuori alla casa.Spagnere la corrente degli appearechi elettrici che potrebbero essere causa del disturbo o spostarli lontano dall'unità.
II suono audio HDMI non più essere emesso dal diffusore o viene emesso sulla TV.	HDMI In Audio Through per HDMI è stato impostato su On?	Impostare HDMI In Audio Through per HDMI su Off (pagea 74).

Riproduzione

Problema	Controllare	Rimedio
• Il disco non viene riprodotto.	Il disco è riproducibile con quellolettore?	Controllare se il disco è riproducibile con quellolettore (pagagna 11).
• Il pietto portadisco siCTLapre automaticamente.	Il file è riproducibile con quellolettore?	• Controllare se il file è riproducibile con quellolettore (pagagna 15).• Controllare se il file è danneggiato o meno.
	Il disco è graffiato?	Può non essere possibile riproduire dischi graffiati.
	Il disco è sporco?	Pulire il disco (pagagna 93).
	Al disco aderiscono etichette o adesivi?	Il disco potrebbe essere deformato e non riproducibile.
	Il disco è caricato correttamente nel pietto portadisco?	• Caricare il disco col lato stampato rivolto in alto.• Caricare il disco correttamente nell'incavo del pietto portadisco.
	Il numero di regione è corretto?	Vedere paglia 13 per i dati di regione dei dischi che sono essere riprodotti con quellolettore.
L'imagine si blocca ed il pannello anteriore ed i pulsanti del telecomando smettono di funzioniare.		• Premere (■) STOP per ferrare la riproduzione, quando riprenderla.• Se non è POSSIBLE fermare la riproduzione, premere (° STANDBY/ON delloggare per spegnerlo e riaccenderlo.• Premere (° STANDBY/ON sulloggare per più di 5 secondi. L'unità si riavvia, e l'operazione diventa possible.
I sottitoli non sono venire cambiati.		I sottitoli non sono venire cambiati per dischi registrati con un registraratore DVD o BD.
Caricato il disco, Loading rimane accesso e la riproduzione non inizia.	Ci sono troppi file registrati sul disco?	Se si carica un disco che contiene dei file, il tempo richiesto per la sua riproduzione dipende dal numero di file presenti.
(■) appara in nomi dei file, ecc.		I caratteri non visualizzabili dalloggare appaiano come dei (■).
Un messaggio che indica che lo spazio in memoria è basso appeare durante la riproduzione di un BD-ROM.		• Collegarsi da un dispositivo USB (pagagna 44).• Cancellare i dati memorizzati nel dispositivo USB collegato da BUDA Setup (pagagna 78).

Funzione Control

Problema	Controllare	Rimedio
La funzione di controllo non funziona.	Il cavo HDMI è collegato correttamente?	Per usare la funzione Control, connettere lo schermo piatto della TV al terminale HDMI OUT (pagea 35).
	Il cavo HDMI usato è un Cavo HDMI®/TM ad alta velocità?	Usare un Cavo HDMI®/TM ad alta velocità. La funzione Control potrebbe non funzionare bene se il cavo non è un Cavo HDMI®/TM ad alta velocità.
	Si è collegato illettore al teilevisore utilizzato un cavo HDMI per guardare il video?	Se dei segnali video vengono emessi da un terminale diverso dal terminale HDMI OUT, la funzione Control non funzioni. Collegarsi al teilevisore using an un cavo HDMI (pagea 35).
	Il dispositivo collegato supporta la funzione Control?	• La funzione Control non funzione con dispositivi di altre marche che non la supportano,anche se si usa un cavo HDMI. • La funzione Control non funzione se dei dispositivi che non la supportano vengono collegati fra dispositivi compatibili con Control ed illettore. • Vedere paglia 16. • Alcune funzioni possono non funzionareanche se si è collegati ad un prodotto Pioneer Control compatibile. Consultareanche le struzioni per l'uso del dispositivo collegato.
	La funzione Control del dispositivo collegato è su On?	Regolare la funzione Control del dispositivo collegato su On. La funzione Control è attività quando Control viene arrivato per tutti i dispositivi collegati al terminale HDMI OUT. Una volta che i collegamenti e le impostazioni di tutti i tevisori sono finiti, controllare che l'imagine dellettore venga emessa dal TV Flat-Screen. (Controllareanche dello aver cambiato i dispositivi collegati ed aver scollegato o collegato i cavi HDMI.) Se l'imagine dellettore noniene emessa dal TV flat screen, la funzione Control potrebbe non funzionare correttamente. Per maggiori dettagli, consultareanche le istruzioni per l'uso del dispositivo collegato.

Network

Problema	Controllare	Rimedio
• La funzione BD-LIVE (collegamento ad Internet) non può essere usata.• Se si tenta l'aggiornamento del software, appara il messaggio "No valid id file found!".		Eseguire l'operazione Connection Test (pagina 78). Se appeare "Networks is OK.", controllare le impostazioni del server proxy (pagina 78). Potrebbe anche esserci un problema con il collegamento a Internet. Entrare in incontrato col proprio客户提供 Internet.
L'aggiornamento del software dura a lungo.		Il tempo richiesto per l'aggiornamento del software dipende dalla velocità del collegamento a Internet ed altri fattori.
Eseguita l'operazione Connection Test, appara il messaggio "Networks is OK"."	Apparile il messaggio "Network is FAILED"?	• Controllare che illettore e l'hub Ethernet (o router con hub incorpore) siano collegati correttamente.• Se l'indirizzo IPiene ottenuto da un server DHCP, controllare che l'impostazione Information (paglia 75) sia corretta. Per dettagli sulla funzione di server DHCP, controllare le istruzioni dell'hub Ethernet (o router con hub incorpore).• Impostare l'indirizzo IP manually. • Controllare il funzionamento e le impostazioni della funzione di server DHCP dell'hub Ethernet (o router con hub incorpore). Per dettagli sulla funzione di server DHCP, controllare le istruzioni dell'hub Ethernet (o router con hub incorpore).• Se l'indirizzo IP dellettore è stato impostato manually, reimpostare l'indirizzo IP di quellolettore o altri componenti.
	L'hub Ethernet (o router con hub incorpORA) funziona bene?	• Controllare il funzionamento e le impostazioni dell'hub Ethernet (o router con hub incorpORA). Per dettagli, consultrare le istruzioni per l'uso dell'hub Ethernet. • Riaviare l'hub Ethernet (o router con hub incorpORA).
Non è possibile raggiungere il componente o il computer collegato via rete.	Il componente in questione contiene software di limitazione dell'accesso a Internet.	In alcuni casi non si può essere accesso a un componente con software di limitazione di accesso a Internet.
	Un componente audio della rete che era stato spento ora è accesso.	Accendere il componente audio della rete prima di accendere estaunità.
	Il componente collegato alla rete non è regolato correttamente.	Se il cliente viene autorizzato automaticamente, se devono digitare di nuovo re le informazioni necessarie. Controllare se lo stato della connessione è regolato su "Do not authorize".
	Il componente collegato alla rete non contiene file riproducibili.	Controllare i file audio del componente collegato alla rete.
La riproduzione non inizia.	Il componente è al momento scollegato da但这a unità o nella sua sorgente di energia.	Controllare se il componente è collegato correttamente a但这a unità o alla sorgente di energia.
Il computer non è stato usato correttamente.	L'indirizzo IP correspondente non è stato impostato correttamente.	Attivare la funzione di server DHCP incorporata del vosto router o impostare manually la rete in modo adatto all'ambiente di rete che possedete.
	L'indirizzo IP viene configurato automaticamente.	La configurazione automatica richiede tempo. Attendere.
I file audio memorizzati in componenti della rete, ad esempio dei computer, non sono venire riprodotti.	Windows Media Player 11 o Windows Media Player 12 non è installato nel vosto computer.	Installare Windows Media Player 11 o Windows Media Player 12 nel proprio computer.
	I file audio sono di formato diverso da MP3, WAV (solo LPCM), MPEG-4 AAC e WMA.	Si possono riproduire solo file MP3, WAV (solo LPCM), MPEG-4 AAC e WMA. Tenere presente cheanche file in questosti formati possono occasionalemente non essere riproducibili con但这a unità.
	Dei file audio di formato MPEG-4 AAC vengono riprodotti in Windows Media Player 11 o Windows Media Player 12.	Dei file audio di formato MPEG-4 AAC non possono venire riprodotti in Windows Media Player 11 o Windows Media Player 12. Provarare ad useare un'alto server. Consultare le istruzioni per l'uso del server.
	Un componente collegato alla rete non viene usato correttamente.	Controllare se il componente è influenzato da circostanze particolari o si trova in modalità di standby. Provarare a riaviare il componente, se necessario.
	Un componente collegato alla rete non permette la condizione di file.	Provarare a cancellare le impostazioni del componente collegato alla rete.
	La cartella condiva del componente collegato alla rete è stata cancellata o danneggiata.	Controllare la cartella condiva del componente collegato alla rete.
	I collegamenti di rete possono essere limitati dalle impostazioni di rete, di sicurezza, ecc., del computer.	Controllare le impostazioni di rete, di sicurezza, ecc. del computer.
Accesso a Windows Media Player 11 o Windows Media Player 12 impossible.	Con Windows Media Player 11: al momento siete registrati su un dominioattraverso un computer con Windows XP o Windows Vista installato. Con Windows Media Player 12: al momento siete registrati su un dominioattraverso un computer con Windows 7 installato.	Invece di loggarsi nel dominio, farlo nella macchina locale.
La riproduzione audio si ferma o è disturbata.	Il file audio attuale non era stato registrato in un formato riproducibile da但这a unità.	• Controllare se il file audio è di un formato supportato da但这a unità. • Controllare se la cartella è stata danneggiata o corrotta. A volteanche file di tipo riproducibile con但这a unità possono non venire riprodotti o visualizzati.
	Il cavo LAN è al momento scollegato.	Collegare bene il cavo LAN.
	La rete ha a momento forte traffico interno e con Internet.	Usare un collegamento 100BASE-TX per averre accesso ai componenti della rete.
	C'è un collegamentoattraverso una LAN wireless della stessa rete.	• Potrebbero esserci problemi di larghezza di banda nella banda dei 2,4 GHz usata alla LAN wireless. Fare collegamenti LAN cablate sulla usea la LAN wireless. • Installare lontano da dispositivi emittenti onede elettromagnetiche nella banda dei 2,4 GHz (forni a microonde, console da videogame, ecc.). Se questo non risolve il problema, smettere l'uso di dispositivi che producono onde elettromagnetiche.

Wireless LAN (solo MCS-838/MCS-434/MCS-FS232)

Problema	Controllare	Rimedio
Non si può accedere alla rete via wireless LAN.	Questa unità e il router Wireless LAN ecc. sono collocati troppo distanti o vi è un ostacolo tra di essi.	Migliorare l'ambiente wireless LAN prendendo provedimenti, come spostare l'unità e il router wireless LAN etc. più vicini tra loro.
	Cè un forno microonde o un'alto apparecchio che genera onde elettromagnetice vicino all'ambiente wireless LAN.	Usare l'unità in unippo lontano da fornì microonde o altri apparecchi che generano onde elettromagnetiche. Se possibile, evitare l'uso di apparecchi a onde elettromagneticehentre si usa l'unità con wireless LAN.
	I disposittivi multipli wireless LAN sono connessi al router wireless LAN.	Se si connecttono dispositivi multipli wireless LAN, i loro indirizzi IP devono essere mitigato.
	Le impostazioni di connessione tra l'unità e il router wireless LAN ecc. non sono state eseguite correttamente.	Se le impostazioni di connessione tra l'unità e il router wireless LAN ecc. non sono state eseguite correttamente, le stesse devono essere rieseguite per connettere l'unità al router wireless LAN ecc.
	Le impostazioni di indirizzo IP per l'unità e il router wireless LAN ecc. (comprese le impostazioni DHCP) non corrispondono.	Controllare le impostazioni di indirizzo IP dell'unità e quella del router wireless LAN ecc. (comprese le impostazioni DHCP).Se le impostazioni DHCP dell'unità sono attivate, spegnere la corrente dell'unità e poi riaccenderla. Controllare che le impostazioni dell'indirizzo IP dell'unità corrispondano a quella del router wireless LAN ecc. Se l'impostazione DHCP dell'unità è disattivata, impostare un indirizzo IP che corrisponda alla rete del router wireless LAN ecc.Per esempio, se l'indirizzo IP del router wireless LAN è "192.168.1.1", impostare l'indirizzo IP dell'unità su "192.168.1.XXX" (*1), e la maschera sub-rete su "255.255.255.0", l'ingresso e il DNS su "192.168.1.1". (*1) Impostare "XXX" in "192.168.1.XXX" con un numero compreso tra 2 e 248 che non è stato assegnato ad altri apparecchi.
	Il punto di accesso è impostato per nascondere il SSID.	In tal caso, il SSID potrebbe non essere visualizzato sulla schermata della lista del punto di accesso. In caso non lo fosse, impostare il SSID, ecc., esuguendo manually le impostazioni wireless LAN sul ricevitore.
	Le impostazioni di sicurezza del punto di accesso usano un codice chiave di lunghezza WEP 152-bit o condividono la chiave di autenticazione.	L'unità non supporta il codice chiave di lunghezza WEP 152-bit o la chiave di autenticazione condivisa.
	Non si riese a connettersi normalmente usinga la funzione Wi-Fi Direct.	Premere RETURN sul telecommando per chiudere la schermata Wi-Fi Direct Mode Screen. Poi premere il tasto ↑ ed esquire nuovamente i controlli alla schermata Wi-Fi Direct Mode Screen.

Problema	Controllare	Rimedio
iPod/iPhone/iPad non funzionano.	iPod/iPhone/iPad sono stati connessi correttamente?	Assicurarsi che iPod/iPhone/iPad siano stati connessi correttamente. Oppure cercare di disconnettere iPod/iPhone/iPad e poi di riconnetterli.
	L'unità supporta iPod/iPhone/iPad?	Assicurarsi che gli iPod/iPhone/iPad connessi siano supportati da questa unità.
	iPod/iPhone/iPad sono soggetti a un blocco?	Cercare di ripristinare iPod/iPhone/iPad e poi di riconnetterli all'unità.

Altri problemi

Problema	Controllare	Rimedio
L'apparecchio non si accende.	Il cavo di alimentazione è collegato correttamente?	● Collegare bene il cavo di alimentazione alla presa di corrente.● Scollegare il cavo di alimentazione, attendere quale seconde e ricollegarlo.
La corrente dellettore si disattiva automaticamente.	Auto Power Off è regolato su 10 min/20 min/30 min?	Se Auto Power Off è regolato su 10 min/20 min/30 min, illettore si spegne automaticamente se nessuna operazione viene eseguita per il tempo impostato (pagea 76).
	Control è regolato su On?	La corrente dellettore potrebbe disattivarsi insieme a quella della TV connessa al terminale HDMI OUT. Se non si vuole che la corrente dellettore si disattivi contemporaneamente a quella della TV, impostare Control su Off (pagea 74).
Illettore si accende automaticamente.	Control è regolato su On?	Illettore puddescendersi insieme al teilevisore collegato al terminale HDMI OUT. Se non si considera che illettore si accenda insieme al teilevisore, portare Control su Off (pagea 74).
Non è possibile operare con il telecomando.	Si usa il telecomando da un punto troppo lontano dallettore?	Usare il telecomando entro 7 m dal sensore di telecomando.
	Le batterie sono scariche?	Sostituire le batterie (pagea 10).
Le impostazioni cheho eseguito sono state cancellate.	● Avete scollegato il cavo di alimentazione alettore accesso?● C'è stata una caduta di tensione?	Premere sempre ◆ STANDBY/ON sul pannello frontale dellettore, ◆ STANDBY/ON sul telecommando, controllare che POWER OFF sa stato disattivato dallo schermo del pannello frontale e espettare per più di 10 secondi prima di disconnettere il cavo di corrente. Fare attenzione in particolare quando il cavo di alimentazione è collegato ad una presa di corrente di un'alto componente, perché illettore si accende e spegne insieme adesso.
Il disposito di memoriam di massa USB (esterno)non funziona bene conquestolettore.	Il disposito di memoriam di massa USB è collegato bene?	● Spagnere illettore, poi riaccenderlo.● Spagnere illettore, poi ricollegare il disposito di memoria di massa esterno (pagea 44).
	Il disposito di memoriam di massa USB è collegato via una prolonga?	Non usare prolonghe. Illettore potrebbe altrimenti non funzionare bene.
	Il disposito esterno è collegato alla porta USBattraverso unlettore di schede o hub USB?	I dispositi di memoria di massa esterni possono non funzionare se collagati alla porta USBattraverso unlettore di schede o hub USB.
	Il disposito di memoria di massa esterno contiene più partizioni?	I dispositi di memoria di massa esterni possono non venire riconosciuti se contengono varie partizioni.
	Il disposito di memoria di massa è protetto dallascritura?	Spagnere illettore, poi disattivare la protezione alla scrittura.
	Il file system di archivazione esterna è FAT16, FAT32 o NTFS?	Si possono usare dispositivi di archivazione esterna solo con file system FAT16, FAT32 o NTFS.
		Alcuni dispositivi di memoria di massa esterni possono non funzionare.
Non si riesce a registrar su un dispositivo USB.	Un dispositivo USB non è connesso al portale USB nella parte posterioriedell'unità.	Non si riesce ad usare il portale USB sulla parte anteriore dell'unità per registrar.
	Non vi è sufficiente memorialibera sul dispositivo USB.	Controllare per essere certi che vi sia abbastanza memoria libera suldispositivo USB.
	Il formato del dispositivo USB non è impostatocorrrettamente.	Impostare il dispositivo USB sul formato corretto.
La finestra dello schermò è scura.		Premere DIMMER sul telecommando e selezionare la luminosity dello schermò desiderata.
Si visualizza "OC ERROR"sullo schermò dell'unità.		Staccare la spina dell'unità e contatter il Centro Assistenza Clienti diPioneer.

Capitolo 10

Appendice

Specifiche tecniche

Generale MCS-838/MCS-737/MCS-434/MCS-333
Requisiti di alimentazione	AC 220 V a 240 V, 50 Hz/60 Hz
Assorbimento energetico	145 W (In modo Standby: meno di 0,5 W)
DIMENSIONI (L x A x P)	Approx. 430 mm x 63 mm x 349 mm
Peso netto (approssimativo)	3,1 kg
Temperatura di funzionamento	Da 5 °C a 35 °C
Umidità di funzionamento	Da 5 % a 85 %

Generale MCS-FS232/MCS-FS131
Requisiti di alimentazione	AC 220 V a 240 V, 50 Hz/60 Hz
Assorbimento energetico	90 W (In modo Standby: meno di 0,5 W)
DIMENSIONI (L x A x P)	Approx. 430 mm x 63 mm x 349 mm
Peso netto (approssimativo)	3,0 kg
Temperatura di funzionamento	Da 5 °C a 35 °C
Umidità di funzionamento	Da 5 % a 85 %

Ingressi/Uscite
HDMI IN/OUT (video/audio)	19 pin (Connettore HDMI®/™)
ANALOG AUDIO IN	2,0 Vrms (1 kHz, 0 dB), 600 Ω, jack RCA (L, R) x 1
DIGITAL IN (OPTICAL)	3 V (p-p), jack ottico x 1 (Campionatura 48 kHz, 96 kHz)
PORTABLE IN	0,5 Vrms (3,5 mm stereo jack)
MIC	Spina jack mic x 2
USB	Tipo 4 pin A x 2

Sintonizzatore
Campo sintonia FM	Da 87,5 MHz a 108,0 MHz
Entrata antenna	75 Ω non-equilibrato
Amplificatore MCS-838/MCS-737/MCS-434/MCS-333
Uscita di potenza (RMS) THD 30 % (AUX)
Totale	1000 W
Anteriore	170 W × 2 (4 Ω)
Centro	170 W (4 Ω)
Vista posteriore	170 W × 2 (4 Ω)
Subwoofer	170 W (4 Ω)

Amplificatore MCS-FS232/MCS-FS131
Uscita di potenza (RMS) THD 30 % (AUX)
Totale	510 W
Anteriore	170 W × 2 (4 Ω)
Subwoofer	170 W (4 Ω)

Sistema
Laser	Laser a semiconduattro
Sistema segnali	Sistema colore TV PAL/NTSC standard
Porta LAN	jack Ethernet x 1, 10BASE-T/100BASE-TX
Wireless LAN (antenna interna) (Solo MCS-838/MCS-434/MCS-FS232)	Accesso di rete wireless IEEE 802.11n integrata, (bande 2,4 GHz), compatible con reti 802,11b/g Wi-Fi.
Alimentazione tensione bus (USB)	Anteriore: DC 5 V 2,1 A (MCS-838/MCS-434/MCS-FS232) DC 5 V 500 mA (MCS-737/MCS-333/MCS-FS131) Posteriore: DC 5 V 500 mA

Diffusori MCS-838
· Diffusore anteriore (sinistro/destro)
Tipo	2 vie	Dimensioni nette(L x A x P)	250 mm x 1110 mm x 250 mm
Impedenza nominale	4 Ω	Peso netto	3,7 kg
· Diffusore surround anteriore (sinistro/destro)
Tipo	1 vie	Dimensioni nette(L x A x P)	250 mm x 1110 mm x 250 mm
Impedenza nominale	4 Ω	Peso netto	3,6 kg
· Diffusore centrale
Tipo	1 vie	Dimensioni nette(L x A x P)	230 mm x 80 mm x 90 mm
Impedenza nominale	4 Ω	Peso netto	0,7 kg
· Subwoofer
Tipo	1 vie	Dimensioni nette(L x A x P)	130,5 mm x 420 mm x 375 mm
Impedenza nominale	4 Ω	Peso netto	4,4 kg
Diffusori MCS-737
· Diffusore anteriore (sinistro/destro)
Tipo	2 vie	Dimensioni nette(L x A x P)	250 mm x 1110 mm x 250 mm
Impedenza nominale	4 Ω	Peso netto	3,7 kg
· Diffusore surround anteriore (sinistro/destro)
Tipo	1 vie	Dimensioni nette(L x A x P)	250 mm x 1110 mm x 250 mm
Impedenza nominale	4 Ω	Peso netto	3,6 kg
· Diffusore centrale
Tipo	1 vie	Dimensioni nette(L x A x P)	230 mm x 80 mm x 90 mm
Impedenza nominale	4 Ω	Peso netto	0,7 kg
· Subwoofer
Tipo	1 vie	Dimensioni nette(L x A x P)	200 mm x 340 mm x 270 mm
Impedenza nominale	4 Ω	Peso netto	3,7 kg

Diffusori MCS-434
· Diffusore anteriore/surround (sinistro/destro)
Tipo	1 vie	Dimensioni nette (L x A x P)	95 mm x 80 mm x 90 mm
Impedenza nominale	4 Ω	Peso netto	0,4 kg
· Diffusore centrale
Tipo	1 vie	Dimensioni nette (L x A x P)	230 mm x 80 mm x 90 mm
Impedenza nominale	4 Ω	Peso netto	0,7 kg
· Subwoofer
Tipo	1 vie	Dimensioni nette (L x A x P)	130,5 mm x 420 mm x 375 mm
Impedenza nominale	4 Ω	Peso netto	4,4 kg
Diffusori MCS-333
· Diffusore anteriore/surround (sinistro/destro)
Tipo	1 vie	Dimensioni nette(L x A x P)	95 mm x 80 mm x 90 mm
Impedenza nominale	4 Ω	Peso netto	0,4 kg
· Diffusore centrale
Tipo	1 vie	Dimensioni nette(L x A x P)	230 mm x 80 mm x 90 mm
Impedenza nominale	4 Ω	Peso netto	0,7 kg
· Subwoofer
Tipo	1 vie	Dimensioni nette(L x A x P)	200 mm x 340 mm x 270 mm
Impedenza nominale	4 Ω	Peso netto	3,7 kg

Diffusori MCS-FS232
· Diffusore anteriore (sinistro/destro)
Tipo	1 vie	Dimensioni nette (L x A x P)	380 mm x 97 mm/87 mm x 110 mm (montaggio in senso longitudinale) 110 mm x 412 mm x 110 mm (montaggio laterale)
Impedenza nominale	4 Ω	Peso netto	0,9 kg
· Subwoofer
Tipo	1 vie	Dimensioni nette (L x A x P)	130,5 mm x 420 mm x 375 mm
Impedenza nominale	4 Ω	Peso netto	4,4 kg

Diffusori MCS-FS131
· Diffusore anteriore (sinistro/destro)
Tipo	1 vie	Dimensioni nette (L x A x P)	95 mm x 80 mm x 90 mm
Impedenza nominale	4 Ω	Peso netto	0,4 kg
· Subwoofer
Tipo	1 vie	Dimensioni nette (L x A x P)	200 mm x 340 mm x 270 mm
Impedenza nominale	4 Ω	Peso netto	3,7 kg

• Il design e le specifiche tecniche sono soggette a cambiamento alla preavviso.

Manutenzione

Maneggiare l'unità

Per spedire l'unità

Conservare la confezione di trasporto originale e il materiale dell'imballo. Se occorre trasportare l'unità, per ottenere la massima protezione è possibile reimballare il prodotto nell'imballo originale fornito alla fabbrica.

Tenere pulite le superfici esterne

Nonutilizzare liquidi volatili in prossimitadell'unità,come ad esempio spray insetticida.
- Strofinare con forza cui danno gliare la superficie.
- Non lasciare prodotti in gomma o plastica a fatto con l'unità per lunghi periodi di tempo.

Pulizia dell'unità

Per pulire l'unità,utilizzare un panno morbido e asciutto. Se le superfici sono extremamente sporche,utilizzare un panno morbido leggermente imbevuto con una soluzione detergente non aggressiva.Nonutilizzare solventi aggressivi come ad esempio alcol, benzene o diluenti, dato che questi prodotti possono danneggiare la superficie dell'unità.

Manutenzione dell'unità

L'unità è un dispositivo di precisione ad elevata technologia. Se la lente ottica digettura e le parti di rotazione del disco sono sporche o usurate, la qualità delle immagini potrebbe risentirne. Per informazioni, rivolgersi al centro assistenza più vicino.

Note sui Dischi

Manipolazione dei Dischi

Non toccare la faccia digettura dei dischi. Tenere i dischi dai bordi in modo da non lasciare impronte sulla superficie. Non incollare in alcun caso carta o nastro adesivo sul disco.

Conservazione dei Dischi

Dopo la riproduzione, conservare i dischi nella loro custodia. Non esporre il disco alla luce solare diretta o a sorgenti di calore e non lasciarlo mai in un'auto parcheggiata alla luce solare diretta.

Pulizia dei Dischi

Impronte digitali e polvere sul disco possono causare una qualita scadente dell'immagine e dell'audio. Prima di riproduire un disco, pulirlo con un panno pulito. Strofinare il disco partendo dal centro e scorrendo verso l'esterno.

Non utilizzato solventi aggressivi come ad esempio alcol, benzene, diluenti, detersivi disponibili in commercio o spray antistatici dedicati a vecchie registrazioni in vinile.

Informazione importante riguardo i servizi in rete

Tutte le informazioni, dati, documenti,通讯设备, scurici di file, web, testo,immagini, fotografie, grafici, video, abbozzi di web, pubblicazioni, utilità, risorse, software, codici, programmi, programmi applet, oggetti, applicazioni, prodotti e altri disponuto ("containuto") e tutti i servizi e le offerte ("servizi") fornitio resi disponibili da otramite una qualiasi perza parte (ciascuno con un "provider di servizi") sono di sola responsabilità del provider di servizi da cui sono generati.

Le disponibilità del e l'accesso al contentuto e ai servizi forniti dal provider di servizitramite la Soc. PIONEER Device sono soggetti a variazione in un qualsiasi momento,enza avvisopreventivo,comprehenti,ma non limitati alla sospensione,rimozione o cessione di tutti o di qualsiasi parte del contentuto o dei servizi.

Se avete quale richiesta o problema correlato al contento o ai servizi, potete fare riferimento al site web del fornitore di servizi per le informazioni più aggiornate. La PIONEER non è responsable né perseguibile per il servizio clienti correlato al contento e ai servizi. Una qualisià domanda o richiesta di servizio che si riferisce al contento o ai servizi dovrebbe essere inviata direttamente ai rissettivi fornitori di contento e di servizi.

La PIONEER non è responsabile di alcun contentuto o servizi fornito dal provider di servizi o di una qualsiasi variazione di, rimozione da, o cessione di tale contentuto o servizi e non garantisce nè tutela la disponibilità di o l'accesso a tali contentuto o servizi.

AUDIO: Zie pagina 52.

SUBTITLE: Zie pagina 52.

ANGLE: Zie pagina 51.
