Caratteristica	Dettagli
Tipo di prodotto	Controller DJ
Compatibilità	Compatibile con Serato DJ Pro
Numero di canali	4 canali
Interfaccia audio	Interfaccia audio integrata a 24 bit
Controlli	Fader, pulsanti, jog wheel sensibili al tocco
Dimensioni	Larghezza: 24,5 pollici, Profondità: 10,5 pollici, Altezza: 2,5 pollici
Peso	Circa 2,5 kg
Alimentazione	Alimentazione via USB
Utilizzo	Ideale per DJ professionisti e amatori, performance dal vivo
Manutenzione	Pulire regolarmente le jog wheel e i fader, aggiornamento del firmware
Sicurezza	Usare con una fonte di alimentazione stabile, evitare l'umidità
Informazioni aggiuntive	Include un software DJ, possibilità di personalizzare le mappature MIDI

Domande frequenti - NVII NUMARK

Come posso collegare il mio NUMARK NVII al mio computer?

Per collegare il tuo NUMARK NVII al computer, usa il cavo USB fornito. Collega un'estremità alla console e l'altra a una porta USB del computer. Assicurati che i driver siano installati.

Non esce suono dagli altoparlanti, cosa devo fare?

Verifica che il volume di uscita del tuo software DJ sia sufficientemente alto. Assicurati inoltre che i cavi audio siano collegati correttamente e che il canale di uscita giusto sia selezionato sul NVII.

Come aggiornare il firmware del mio NUMARK NVII?

Visita il sito web di Numark, cerca la sezione download per il NVII e segui le istruzioni per scaricare e installare l'ultima versione del firmware.

Il mio NVII non si accende, cosa devo fare?

Verifica che il dispositivo sia correttamente alimentato. Prova a usare una presa diversa e assicurati che il cavo di alimentazione sia in buone condizioni.

Come configurare gli effetti sul NUMARK NVII?

Accedi al tuo software DJ e cerca la sezione effetti. Puoi regolare i parametri degli effetti tramite i controlli dedicati sul NVII per applicare gli effetti desiderati.

Perché il mio NUMARK NVII non risponde ai comandi?

Assicurati che il NVII sia correttamente collegato al computer e che il software DJ sia in esecuzione. Riavvia il software e il dispositivo se necessario.

Posso usare il NUMARK NVII con software di terze parti?

Sì, il NUMARK NVII è compatibile con molti software DJ di terze parti. Verifica i requisiti specifici del software che desideri utilizzare.

Come calibrare le jog wheel del NUMARK NVII?

Accedi alle impostazioni del tuo software DJ per calibrare le jog wheel. Segui le istruzioni specifiche del software per una calibrazione precisa.

Il NUMARK NVII ha una modalità di risparmio energetico?

Il NUMARK NVII non ha una modalità di risparmio energetico specifica, ma si spegnerà automaticamente se non viene rilevato alcun segnale per un periodo prolungato.

Come risolvere i problemi di latenza audio con il NUMARK NVII?

Regola le impostazioni di latenza nelle preferenze audio del tuo software DJ. Prova a ridurre la dimensione del buffer per diminuire la latenza, ma assicurati che ciò non provochi interruzioni audio.

MANUALE UTENTE NVII NUMARK

Guida per l'uso (Italiano)

Introduzione

Contenuti della confezione

NVII

Cavo di alimentazione

Cavo USB

Guida rapida

Scheda di download del software

Istruzioni di sicurezza e garanzia

Assistenza

Per conoscere le ultime informazioni in merito a questo prodotto (i requisiti di sistema complete, compatibilità, ecc) e per la registrazione del prodotto, recarsi alla pagina numark.com/nvii.

Per ulteriore assistenza, recarsi alla pagina numark.com/support.

Inizio rapido

1. Installare i driver e il software

Utenti Windows: installare i driver prima di installare il software.

Driver (utenti Windows): Scaricare le ultime versioni dei driver dalla pagina numark.com/nvii. (Durante l'installazione vi verrà richiesto di collegare l'NMI al computer).

Software: Scaricare l'ultima versione di Serato DJ dalla pagina serato.com.

2. Collegare il tutto e iniziare a fare il DJ!

Seguire questa sequenza di passaggi ogni volta che si utilizza l'NV II:

1. Assicurarsi che tutti i dispositivi siano spenti e che tutti i fader e le manopole di guadagno gain siano a "zero".
2. Collegare le sorgenti d'ingresso (microfoni, lettori CD ecc) all'NVII.
3. Collegare i dispositivi di uscita (amplificatori, sub-mixer, registratori, ecc.) all'NVII.

4. Collegare tutti i dispositivi all'alimentazione elettrica e accenderli nell'ordine corretto.

5. Al momento di avviare una sessione accendere, nell'ordine, (1) sorgenti d'ingresso, (2) NVII, (3) dispositivi di uscita.

6. Al momento di concludere una sessione, invertire questa operazione spegnendo (1) dispositivi di uscita, (2) NVII, (3) sorgenti d'ingresso.

7. Collegare l'NV II al computer servendosi del cavo USB (incluso) e alle cuffie.

8. Aprire il software Serato DJ e partire! Per maggiori informazioni su come utilizzare il Serato DJ con l'NVII, recarsi alla pagina serato.com/dj/support e selezionare Numark NV.

Caratteristiche

Pannello superiore

Numark 0.5VW COLUMN 43 RANGE KEYLOCK 44 DECK 3 0.5VW -KEY 42 LEFT JUMP -OPEN 41 LPREP PROD 39 FWD +ALBUM 38 SEL LOAD 37 BACK +ARTIST 36 PANEL -GONE 35 26 49 50 49 50 49 50 51 52 FX SELECT FX SELECT FX SELECT MODE 24 TOXIN FX 2 TOXIN ALL 2 20 25 SHIFT PARAMETER ADJUST 28 28 FOR BEND 47 NV CF START A 22 OFF ON 14 CF CONTAIN 12 CF START B 10 OFF ON 10 CF START A 9 OFF ON 9 CF START B 9 CF START A 10 OFF ON 10 CF START B 10 CF START A 10 OFF ON 10 CF START B 10 CF START A 10 OFF ON 10 CF START B 10 CF START A 10 OFF ON 10 CF START B 10 CF START A 10 OFF ON 10 CF START B 10 CF START A 10 OFF ON 10 CF START B 15 53 4 5 6 7 8 9 10 11 12 13 14 FUTTER BALL 55 FILTER FX

Comandi generali

1. Shift: tenere premuto questo tasto per accedere a funzioni secondarie (indicate in rosso) degli altri comandi dell'NVII.
2. Modalità Touch: premere questo tasto per cambiare la modalità Touch, che consente di avere accesso alle funzioni tattili capacitive delle manopole FX 1, FX 2 e FX 3 dell'NVII e delle manopole EQ (alti, medi e bassi di canale). Queste funzioni sono momentanee, non si possono "bloccare".
3. Deck: Seleziona quale strato del software è controllato da quel deck. Il Deck A può controllare gli strati 1 o 3; il deck B può controllare gli strati 2 o 4.

Comandi mixer

1. Gain Trim: Regola il livello audio pre-fader, pre-EQ del canale corrispondente nel software.
2. Misuratori a LED Meters: Monitorano il livello audio del canale corrispondente.
3. Channel treble (acuti di canale): Regola le frequenze alte (treble) del canale corrispondente.
4. Channel mid (medi di canale): Regola le frequenze medie del canale corrispondente.
5. Channel bass (bassi di canale): Regola le frequenze basse (bass) del canale corrispondente.
6. Fader canale: Regola il livello audio inviato al mix di programma (Program) nel software.
7. PFL: premere questo tasto per inviare il segnale pre-fader di questo canale al canale Cue per il monitoraggio. Una volta attivato, il tasto sarà acceso. Premendo un tasto PFL alla volta, si effettuerà il cueing di quel solo canale (e si disattiverà il monitoraggio PFL degli altri canali). Per effettuare il cueing di più canali simultaneamente, premere i tasti PFL di tali canali contemporaneamente.
8. Crossfader Assign: Convoglia l'audio riprodotto sul canale corrispondente a ciascun lato del crossfader (A o B), oppure bypassa il crossfader e invia l'audio direttamente al Program Mix (centro, Off).
9. Crossfader Slope (variazione crossfader): regola la variazione della curva del crossfader. Impostare l'interruttore verso sinistra per una dissolvenza uniforme (mix) oppure verso destra per un taglio netto (scratch).
10. Fader start: Attiva o disattiva "fader start" sul lato corrispondente del crossfader. Quando il fader start è attivo su un lato, spostando il crossfader verso quel lato, il Deck inizierà a suonare.
11. Crossfader: Miscela l'audio tra i canali assegnati ai lati sinistro e destro del crossfader.
12. Master Volume: Regola il volume di uscita del mix di Programma.
13. Booth Volume: Regola il volume di uscita del mix di Booth Output (uscita booth).
14. Mic/Aux On/Off: Quando è impostato su Mic, l'ingresso Mic è attivo, e il segnale audio viene convogliato direttamente a Mix Programma. Quando è impostato su Aux, gli ingressi di linea sono attivi, e il segnale audio viene convogliato direttamente a Mix Programma. Quando è impostato su Off, l'ingresso Mic et gli ingressi di linea sono disattivi.
15. Gain Microfono: Regola il livello audio del canale microfono.
16. Tonalità Microfono: Regola la chiarezza del suono del canale microfono.

Comandi riproduzione

1. Piatto: controlla il puntatore audio nel software.
2. Play / Pause: questo tasto interrompe momentaneamente o fa riprendere la riproduzione.

Tenere premuto Shift e premere questo tasto per riprodurre la traccia con un effetto "stutter" dall'ultimo punto cue impostato.

1. Cue: quando il deck è in pausa, si può impostare un punto cue temporaneo muovendo il piatto in modo da collocare il puntatore audio al punto desiderato e quindi premendo il tasto Cue.

Durante la riproduzione, si può premere il tasto Cue per far tornare la traccia al suo punto cue temporaneo (se non è stato impostato alcun punto cue temporaneo, tornerà all'inizio della traccia).

Se il deck è in pausa, si può premere il tasto Cue per riprodurre la traccia dal punto cue temporaneo. Lasciando la pressione, la traccia tornerà al punto cue temporaneo e la riproduzione verrà interrotta. Per continuare la riproduzione senza tornare al punto cue temporaneo, tenere premuto il tasto Cue, quindi premere e tenere premuto il tasto Play e rilasciare entrambi i tasti.

Tenere premuto Shift e premere questo tasto per tornare all'inizio della traccia.

1. Sync: premere questo tasto per abbinare automaticamente il tempo del deck corrispondente con il tempo e la fase del deck opposto. Tenere premuto Shift e premere questo tasto per disattivare la funzione Sync.
2. Bleep / Reverse: Inverte la riproduzione audio della traccia sul deck corrispondente.

Bleep: La riproduzione della traccia verrà invertita. Premendo nuovamente il tasto verrà ripresa la normale riproduzione dal punto in cui si sarebbe trovata se la funzione Bleep non fosse mai stata attivata (ossia, come se la traccia avesse continuato a suonare).

Reverse: La riproduzione della traccia verrà invertita. Premendo e tenendo Shift e premendo questo tasto verrà ripresa la normale riproduzione da qualsiasi punto si interrompa il playhead.

1. Scratch: premere questo tasto per attivare o disattivare la modalità Scratch. In questa modalità, toccando la parte centrale del piatto, si farà lo scratch come con un giradischi quando la si fa ruotare. Se la modalità scratch è spenta, la parte centrale del piatto effettuerà il bend del pitch quando viene fatta girare.
2. Slip Mode: premere questo tasto per abilitare o disabilitare la modalità slip. In modalità slip si può saltare ai punti Hot Cue, attivare Loop roll o utilizzare i piatti, mentre la timeline della traccia procede. In altre parole, quando si interrompe l'azione verrà ripresa la normale riproduzione della traccia dal punto in cui si sarebbe trovata se non fosse mai stata premuta (ossia, come se la traccia avesse continuato a suonare).

Comandi modalità pad

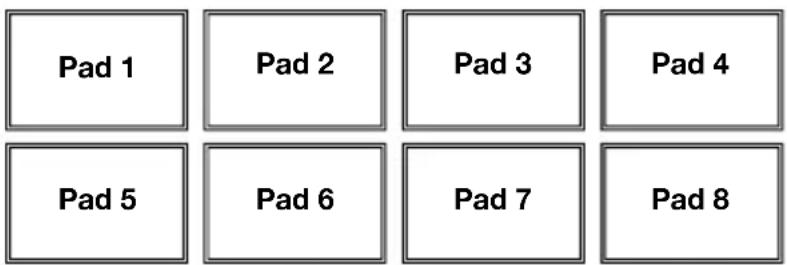

1. Pad: questi pad hanno funzioni diverse su ciascun deck a seconda della modalità Pad corrente. Sono sensibili alla velocità (solo in determinate modalità), resistenti e facili da suonare. In questa sezione, quando si fa riferimento a pad specifici, si fa riferimento ai numeri così come sono illustrati qui.

Pad 1 Pad 2 Pad 3 Pad 4 Pad 5 Pad 6 Pad 7 Pad 8

1. Parametro < / > : servirsi di questi tasti per varie funzioni in ciascuna modalità pad. Tenere premuto Shift e utilizzare questi tasti per accedere a parametri secondari.

2. Cue: questo tasto di modalità pad fa commutare i pad tra due modalità: Modalità Hot Cue e modalità Hot Cue Auto-Loop. Quando il tasto è spento, la prima pressione selezionerà sempre la modalità Hot Cue.

3. Modalità Hot Cue: ciascun pad assegna un punto Hot Cue o fa tornare la traccia a quel punto Hot Cue. Quando un pad è spento, è possibile assegnarvi un punto hot cue premendolo nel punto desiderato della traccia. Una volta assegnato, il pad si accenderà. Tenere premuto Shift e premere un pad per cancellare il punto Hot Cue ad esso assegnato.

4. Modalità Hot Cue Auto-loop: ciascun pad assegna un punto Hot Cue o fa tornare la traccia a quel punto Hot Cue, ma in entrambi i casi, crea anche un Auto-Loop in quel punto. La lunghezza dell'Auto-Loop è impostata nel software, ma è possibile ridurla o aumentarla servendosi del tasto Parametro < o Parametro >.

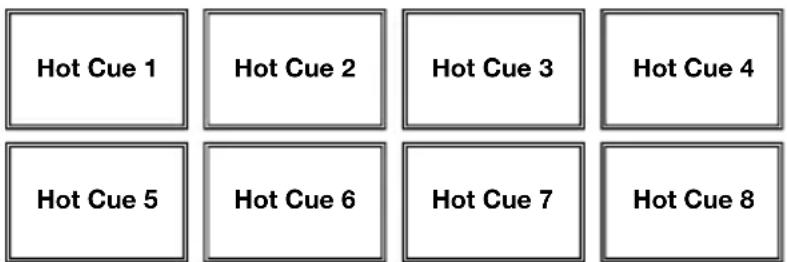

Hot Cue 1 Hot Cue 2 Hot Cue 3 Hot Cue 4 Hot Cue 5 Hot Cue 6 Hot Cue 7 Hot Cue 8

Importante: se avete acquistato il Serato Flip Expansion Pack, i tasti Parametro < e Parametro > hanno funzioni aggiuntive in modalità Hot Cue Mode Hot Cue Auto-Loop che consentono di creare e controllare i Flip. Si veda Comandi Flip per saperne di più.

1. Auto / Roll: questo tasto di modalità pad fa commutare i pad tra due modalità: modalità Auto-Loop e modalità Loop Roll. Quando il tasto è spento, la prima pressione selezionerà sempre la modalità Auto-Loop.

Nota bene: i layout dei pad qui corrispondono al layout di suddivisione del tempo Auto-Loop predefinito del software. Se si cambia il range di suddivisioni del tempo nel software, il layout dei pad cambierà per abbinarvisi.

• Modalità Auto-Loop: ciascun pad attiva o rilascia un Auto-Loop di una lunghezza diversa. Tenere premuto Shift e premere il tasto Parametro < o Parametro > per far spostare l'Auto-Loop indietro o in avanti.
• Modalità Loop Roll: ciascun pad attiva un Loop Roll momentaneo. Premere il tasto Parametro < o Parametro > per cambiare la suddivisione del tempo del Loop Roll.

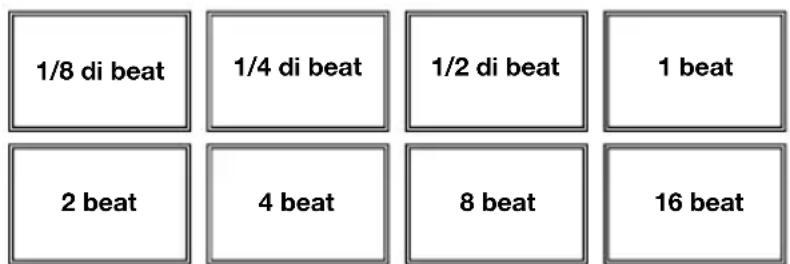

1/8 di beat 1/4 di beat 1/2 di beat 1 beat 2 beat 4 beat 8 beat 16 beat

1. Loop: questo tasto di modalità pad fa commutare i pad tra due banchi di loop salvati e i comandi di Loop. Quando il tasto è spento, la prima pressione selezionerà sempre il primo banco.

- Modalità loop salvata: I pad 1-4 (riga superiore) fanno tornare la traccia ad uno dei loop salvati. Si crea e si salva un loop servendosi dei pad 5-8 (riga inferiore). I layout dei pad dei due banchi sono identici.

• Per creare un loop, premere il Pad 5 per impostare il punto di Loop In e quindi premere il Pad 6 per impostare il punto di Loop Out e attivare il loop.
  Per salvare un loop, quando un loop è attivo, premere uno dei pad 1-4 (riga superiore) cui non sia stato assegnato un loop. Questo può essere fatto indipendentemente dal modo in cui il loop è stato creato (modalità Saved Loop, Auto-Loop, Loop Roll, ecc.).
  Per attivare un loop salvato, premere uno dei pad 1-4 (riga superiore) cui sia stato salvato un loop. Premere il Pad 7 per attivare o disattivare il loop. Premere il Pad 8 per far tornare la traccia all'ultimo loop attivato e attivarlo nuovamente ("reloop").
• Per cancellare un loop salvato, tenere premuto Shift e quindi premere il pad corrispondente (dei pad 1-4).
• Per dimezzare o raddoppiare la lunghezza di un loop, premere il tasto Parametro < o Parametro >.
  o Per far andare avanti o indietro un loop, tenere premuto Shift e poi premere il tasto Parametro < o Parametro >.

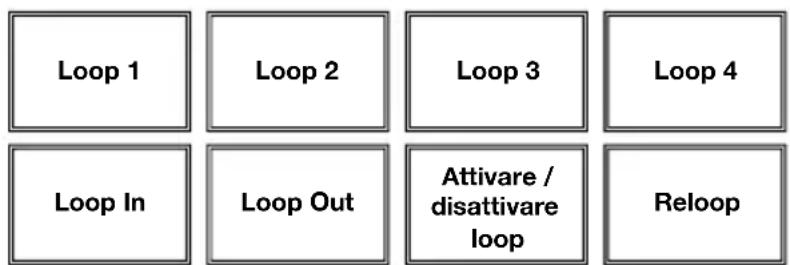


1. Campionatore: questo tasto di modalità pad fa commutare i pad tra due modalità: modalità Sample Player e modalità Sample Velocity Trigger. Quando il tasto è spento, la prima pressione selezionerà sempre la modalità Sample Player.

2. Modalità Sample player: i pad 1-6 attivano un campione ciascuno, che può essere assegnato nel software (anche il livello del volume è configurato nel software). Ai pad spenti non sono assegnati campioni. Per interrompere la riproduzione di un campione, tenere premuto Shift e quindi premere il pad corrispondente (dei Pad 1-3 o Pad 4-6).

3. Modalità Sample Velocity Trigger: i pad si comportano come i pad in modalità Sample Player, tranne per il fatto che sono sensibili alla velocità, quindi i campioni attivati verranno riprodotti a un volume proporzionale alla forza con la quale vengono premuti i pad. Questa modalità può dare all'esibizione un tocco più "umano".

Campione 1 Campione 2 Campione 3 Modalità di riproduzione Campione 4 Campione 5 Campione 6 Ripetizione del lettore

1. Slicer: questo tasto di modalità pad fa commutare i pad tra due modalità: modalità Slicer e modalità Slicer Loop. Quando il tasto è spento, la prima pressione selezionerà sempre la modalità Slicer.

Importante: la traccia deve avere una Beat Grid affinché la modalità Slicer o la modalità Slicer Loop funzioni.

- Modalità Slicer: gli otto pad rappresentano otto beat sequenziali "slice" nella griglia del beat. Lo slice che viene riprodotto è rappresentato dal pad acceso; la luce si "sposta tra i pad" man mano che avanza attraverso ciascuna frase di otto Slice. Premere un pad per riprodurre quello Slice. Tenerlo premuto se si desidera continuare a riprodurlo in loop. Quando si rilascia il pad verrà ripresa la normale riproduzione della traccia dal punto in cui si sarebbe trovata se non fosse mai stata premuta (ossia, come se la traccia avesse continuato a suonare).

Premere il tasto Parametro < o Parametro > per aumentare o diminuire la quantizzazione dello Slice. Tenere premuto Shift e premere il tasto Parametro < o Parametro > per aumentare o diminuire la dimensione dello Slice Domain.

- Modalità Slicer loop: i pad si comportano come i pad nella modalità Slicer, tranne per il fatto che la frase da otto Slice effettuerà un loop anziché avanzare in maniera continua lungo la traccia.

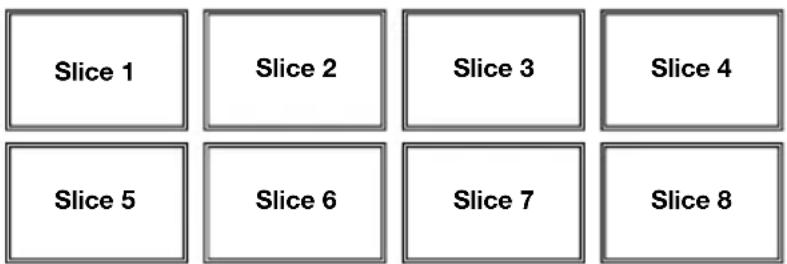

Slice 1 Slice 2 Slice 3 Slice 4 Slice 5 Slice 6 Slice 7 Slice 8

Comandi Flip

Se avete acquistato il Serato Flip Expansion Pack, è possibile creare e controllare i propri Flip servenedosi dei seguenti comandi:

- In modalità Hot Cue o Hot Cue Auto-Loop (premere Cues per entrare in una modalità o nell'altra):

o Per armare o annullare la registrazione del Flip, premere il tasto Parametro <.
- Per attivare o disattivare il loop dei Flip, tenere premuto Shift e quindi premere il tasto Parametro <.
Per iniziare immediatamente a riprodurre l'ultimo Flip suonato (o quello la cui riproduzione è attualmente in corso), premere il tasto Parametro >. Facendo questo durante la registrazione di un Flip, la registrazione stessa si arresta e viene avviata la riproduzione di quel Flip.
Per attivare o disattivare il Flip corrente, tenere premuto Shift e quindi premere il tasto Parametro >. Se la testina di riproduzione non è ancora nella regione del Flip, il Flip inizierà ad essere riprodotto una volta che la testina stessa lo raggiunge.

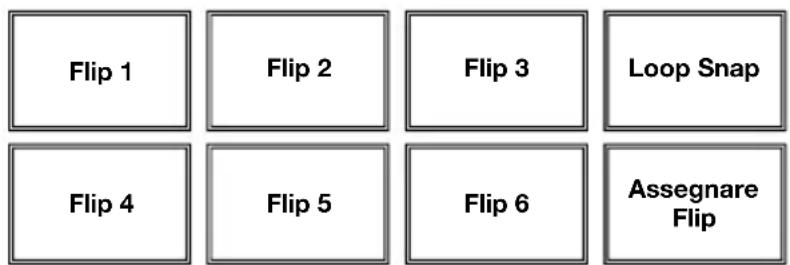

- In modalità Flip (tenere premuto Shift e premere Cues per entrare in questa modalità):

In questa modalità: ai pad spenti non è assegnato alcun Flip; ai pad illuminati in maniera fissa è stato assegnato un Flip, ma non sono in via di riproduzione; ai pad lampeggianti è stato assegnato un Flip e vengono riprodotti.
Per assegnare un Flip a un pad, tenere premuto il Pad 8 e quindi premere il Pad 1, 2, 3, 5, 6 o 7.
o Per riprodurre un Flip assegnato, premere Pad 1, 2, 3, 5, 6 o 7 (se gli è stato assegnato un Flip).
o Per interrompere immediatamente la riproduzione di un Flip, tenere premuto Shift, quindi premere il pad corrispondente.
Per far "scattare" automaticamente la lunghezza di un Flip in modo che si allinei con la griglia del beat (Loop Snap) tenere premuto il Pad 4 e premere un pad cui sia stato assegnato un Flip.

Importante: la traccia deve avere una griglia del beat affinché la funzione Loop Snap funzioni.

Comandi di navigazion

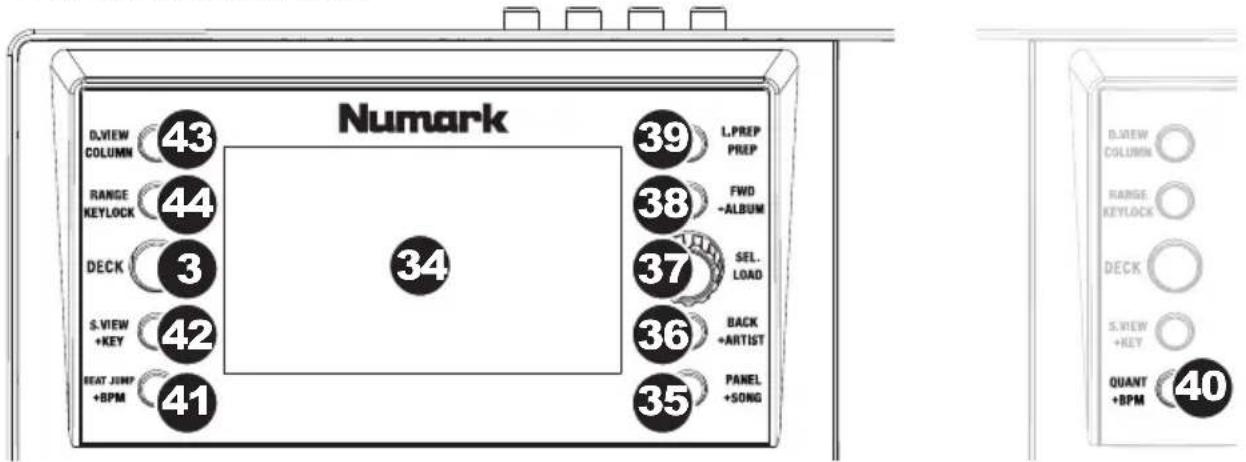

Numark D.WIEW COLUMN 43 RANGE KEYLOCK 44 DECK 3 S.VIEW +KEY 42 BEAT JUMP +BPM 41 39 L.PREP PREP 38 FWD -ALBUM 37 SEL. LOAD 36 BACK +ARTIST 35 PANEL +SONG 34 B.WIEW COLUMN RANGE KEYLOCK DECK S.VIEW +KEY QUANT +BPM 40

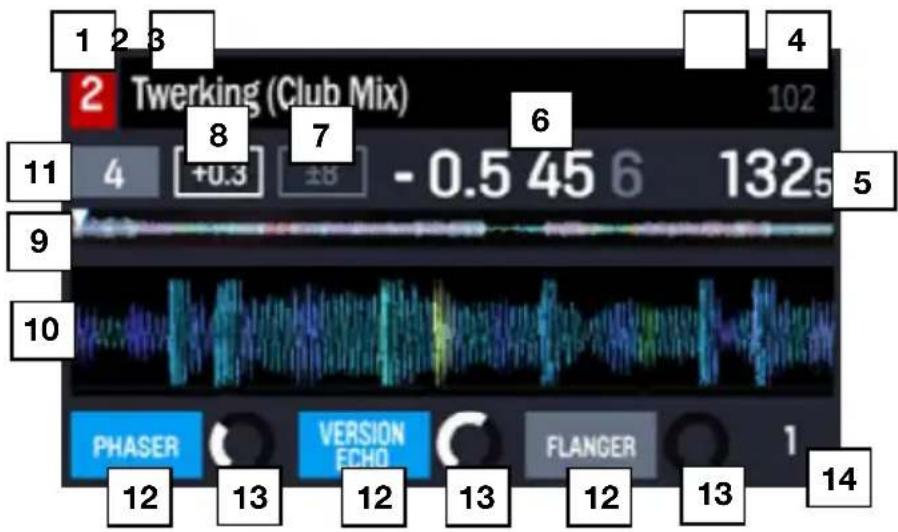

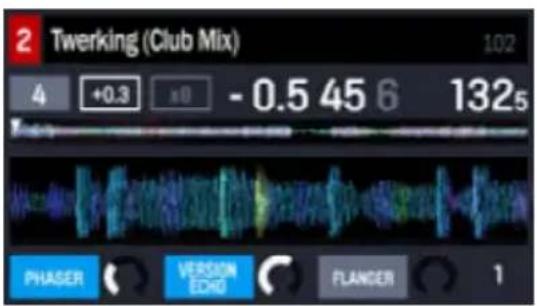

1. Display: servirsi di questo schermo per visualizzare i menu, le opzioni, i parametri e le configurazioni.
2. Panel / +Song: premere questo tasto per commutare tra i pannelli registrazione, Effetti e campionatore.

Tenere premuto Shift e premere questo tasto per riordinare la libreria per canzone.

1. Back / +Artist: premere questo tasto per far tornare indietro il cursore tra i pannelli del software.

Tenere premuto Shift e premere questo tasto per riordinare la libreria per artista.

1. Sel. / Load: servirsi di questa manopola per scorrere lungo l'elenco delle tracce, dei crate, ecc. all'interno del software. È anche possibile premerla per caricare una traccia sul deck selezionato.
2. FWD / +Album: premere questo tasto per far avanzare il cursore tra i pannelli del software.

Tenere premuto Shift e premere questo tasto per riordinare la libreria per album.

1. L. Prep / Prep: premere questo tasto per aggiungere una traccia selezionata all'elenco delle tracce nell'area "Prepare" del software.

Tenere premuto Shift e premere questo tasto per far passare il cursore al pannello Prepare nel software.

1. Quant / +BPM: premere questo tasto per abilitare o disabilitare la funzione di quantizzazione (Quantize). Quando questa funzione è abilitata, l'impostazione e l'attivazione di cue e loop farà saltare alla griglia del beat.

Tenere premuto Shift e premere questo tasto per riordinare la libreria per BPM.

1. Beat Jump / +BPM: premere questo tasto per attivare o disattivare la modalità Beat Jump per i pad. Quando la modalità Beat Jump è abilitata, i 4 pad inferiori nelle modalità Auto-Loop e Loop Roll funzioneranno come comandi Beat Jump:

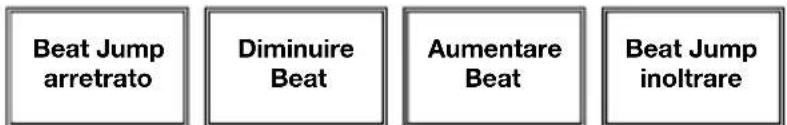

Beat Jump arretrato Diminuire Beat Aumentare Beat Beat Jump inoltrare

Tenere premuto Shift e premere questo tasto per riordinare la libreria per BPM.

1. S. View / +Key: premere questo tasto per commutare tra le modalità di display software disponibili.

Tenere premuto Shift e premere questo tasto per riordinare la libreria per tonalità.

1. D. View / Column: premere questo tasto per commutare tra le diverse modalità di display NVII disponibili.

Tenere premuto Shift e premere questo tasto per visualizzare tonalità, BPM o tempo nella libreria.

Comandi del pitch

1. Range / Keylock: Premere questo tasto per regolare la gamma del fader del pitch a ±8%, ±16% e ±50%.
   Tenere premuto Shift e premere questo tasto per attivare o disattivare Keylock. La tonalità della canzone verrà bloccata in qualsiasi posizione si trova il fader al momento dell'attivazione del Keylock. Questa funzione permette di modificare la velocità della canzone senza cambiare la nota.
2. LED di Takeover: Quando si seleziona il deck opposto servendosi del pulsante Deck, la posizione del fader del pitch del NVII potrebbe non corrispondere all'impostazione del Pitch per quel Deck nel software. Muovere lentamente il fader del pitch nella direzione indicata dalla freccia del LED di Takeover fino a quando non si spegne. A questo punto il fader del pitch corrisponde alla configurazione del Pitch presente nel software e può controllarlo nuovamente.
3. Pitch Fader (fader del pitch): Regola la velocità di riproduzione della traccia. Quando impostato su 0%, un LED si accende vicino al fader.
4. Pitch Bend (+ / - ) (bend del pitch): Premere o tenere premuto uno di questi tasti per regolare temporaneamente la velocità di riproduzione della traccia. Una volta rilasciato, la riproduzione della traccia tornerà alla velocità designata dal fader del pitch.
5. Beatkeeper: Questo misuratore aiuta ad abbinare il tempo dei due deck. Quando il LED bianco centrale è acceso, i BPM sono abbinati. In caso contrario, il misuratore tende verso il deck più veloce. Più sarà lontano dal centro, maggiore sarà la differenza tra i due BPM.

Comandi effete

1. FX 1, FX 2, FX 3: questi tasti hanno funzioni diverse su ciascun deck a seconda della modalità FX corrente: Modalità FX singolo o Modalità FX multiplo.

2. Manopola FX 1, manopola FX 2, manopola FX 3: queste manopole hanno funzioni diverse su ciascun deck a seconda della modalità FX corrente: Modalità FX singolo o Modalità FX multiplo.

3. Beat / Mode: battere questo tasto ripetutamente, al tempo desiderato, per impostare la frequenza degli oscillatori a bassa frequenza degli effetti (LFO). Tenere premuto questo tasto per riportare il Beat Multiplier al BPM del deck. Tenere premuto Shift e premere questo tasto per passare dalla modalità FX singolo alla modalità FX multiplo.

4. Manopola beat: girare questa manopola per impostare la divisione di tempo per gli effetti selezionati.

5. FX Assign: Servirsi di questi tasti per applicare l'effetto A e/o B al canale corrispondente. È possibile applicare l'effetto A e/o B all'intero mix servendosi dei tasti FX Send al di sotto della manopola Master Volume. (Ciascun effetto può essere applicato ad uno dei quattro canali e/o al mix di programma.)

6. Filtro canale: girare questa manopola per regolare il filtro sul canale corrispondente. Il tipo di filtro regolato dipende dal tasto modalità filtro.

7. Modalità filtro: premere questo tasto per cambiare la modalità filtro, che influisce sulle manopole del filtro canale. Off, Modalità Filter-Roll o Modalità Filtro-FX.

Display

I display a colori dell'NVII forniscono un feedback in tempo reale del software con diverse viste di ciascun deck. Le tre viste disponibili sono Performance View 1 (vista performance 1), Performance View 2 (vista performance 2) e Library View (vista library).

Per passare alla vista successiva, premere il tasto D. View.

Per entrare immediatamente in Library View, girare la manopola Sel. / Load.

Per tornare alla vista precedente dalla Library View, procedere in uno dei seguenti modi:

• Girare la manopola Sel. / Load per selezionare una traccia, quindi premere Load per caricarla sul deck. Si vedrà quindi la traccia caricata su quel deck nella vista precedente.
  • Servirsi del tasto D. View.

Ciascuna vista mostra le impostazioni correnti di vari comandi, che è possibile regolare come descritto nei paragrafi seguenti. Cliccare su una delle seguenti opzioni per passare a quella sezione.

1 Twerking (Club Mix) 102 Cru$ha 84 2 4 8 16 -0.2 ← 1 < > 1 + + s8 101.5 -04 08 0 PHASER VERSION ECHO FLANDER 2

Vista Performance 1

2 Twerking (Club Mix) 4 +0.3 x0 - 0.5 45 6 1325 PHASER VERSION EOG FLANDER 1

Vista Performance 2

Beast Mode Stare (Club Mix) Hypno Frog 126 Phazer (Stun Mix) DJ Kirk 71 Looking Down Regener 142 Sweet Sweat Infrared Soundz 128 A Far Cry Ajay 127 Behind (Original Mix) Style 128 Hadoken (New Mix) Ken Ryustone 130

Vista Library

Vista Performance 1

1 2 Twerking (Club Mix) 102 Cru$ha 3 5 1015 6 2 4 8 16 -0.2 9 ← 1 < > 1 ±8 8 7 10 PHASER VERSION FLANGER 2 12 13 12 13 12 13 13 14

Questa vista contiene informazioni in merito alla traccia corrente, effetti, hot cue e loop.

1. Deck: si tratta dello strato del software attualmente selezionato e controllato da quel deck. Premere il tasto Deck per passare da uno strato all'altro. Il Deck A controlla gli strati 1 o 3; il deck B controlla gli strati 2 o 4.
2. Nome traccia: indica il titolo della traccia attualmente caricata. Si veda il paragrafo Library View per imparare a selezionare le tracce.
3. Nome artista: indica l'artista della traccia attualmente caricata. Si veda il paragrafo Library View per imparare a selezionare le tracce.
4. BPM della traccia: indica il tempo (in battiti al minuto o BPM) della traccia attualmente caricata, con una regolazione del pitch pari allo 0%. Per visualizzare a quale BPM sta suonando attualmente, si veda BPM del deck qui di seguito.
5. Tonalità traccia: indica la tonalità della traccia attualmente caricata. Si tratta della tonalità della traccia con una regolazione del pitch pari allo 0%. Tracce devono essere analizzato per mostrare queste informazioni.
6. BPM del deck: indica il BPM corrente al quale la traccia caricata attualmente sta suonando. Per regolare questo valore, muovere il Fader del pitch del deck. Questo valore non è influenzato da bend del pitch temporanei (utilizzando i tasti Pitch Bend -/+ o il piatto).
7. Tempo rimanente: indica quanto tempo è rimasto della traccia caricata attualmente. L'anello attorno al piatto virtuale è una rappresentazione visiva di questo valore (il cerchio completo indica l'intera traccia).
8. Gamma del pitch: indica la gamma attuale del Fader del pitch del deck. Premere Range / Keylock su quel deck per regolare la gamma del suo Fader del pitch a ±8%, ±16%, o ±50%.

9. Regolazione del pitch: indica l'impostazione attuale del Fader del pitch. Per regolare questa impostazione, muovere il Fader del pitch del deck.

10. Panoramica della traccia: indica l'onda della traccia attualmente caricata, che segue una codifica di colore basata sulla frequenza di ciascuna area: rosso indica le basse frequenze (bass), verde indica le frequenze di gamma intermedia, e blu indica le alte frequenze (treble).

Nell'onda, i punti hot cue sono rappresentati da triangoli sul fondo dell'onda stessa e le regioni dei loop sono rappresentate da sezioni ombreggiate di blu.

1. Tasti Auto-Loop / Beat Jump: questi otto tasti corrispondono agli otto pad del deck in modalità Auto-Loop. In tale modalità, premere uno dei pad per attivare un loop automatico della lunghezza corrispondente. Si veda Pannello superiore > Comandi modalità pad > Auto / Roll per saperne di più.

Quando la modalità Beat Jump è abilitata, i 4 pad inferiori nelle modalità Auto-Loop e Loop Roll funzioneranno come comandi Beat Jump. Si veda Pannello superiore >Comandi di navigazion >Beat Jump per saperne di più.

1. Nome effetto: in modalità Multi-FX, la vista mostrerà tre effetti con una manopola parametro ciascuno.

In modalità Single-FX (FX singolo), la vista mostrerà un nome effetti con tre manopole di parametro.

Per commutare tra le modalità Single-FX e Multi-FX, tenere premuto Shift e premere il tasto Beat.

Per passare all'effetto successivo (in una delle due modalità), tenere premuto Shift e quindi premere il tasto FX sotto il nome dell'effetto Alternativamente, tenere premuto Shift e girare la manopola FX presente sotto il nome dell'effetto per spostarsi rapidamente lungo la lista.

1. Parametro effetti: in modalità Multi-FX, la vista mostrerà tre effetti con una manopola parametro ciascuno, che corrisponde al parametro principale di quell'effetto. Per regolare ciascun effetto, girare la manopola FX sotto di esso.

In modalità Single-FX (FX singolo), la vista mostrerà un nome effetti con tre manopole di parametro. Per regolare ciascun parametro, girare la manopola FX sotto di esso.

Per commutare tra le modalità Single-FX e Multi-FX, tenere premuto Shift e premere il tasto Beat.

1. Moltiplicatore beat effetti: questo numero determina il timing o la frequenza degli effetti, basati sul BPM.

Vista Performance 2

1 2 3 2 Twerking (Club Mix) 102 8 7 6 4 +0.3 ±8 - 0.5 45 6 1325 9 10 PHASER VERSION FLANGER 1 12 13 12 13 12 13 14

Questa vista fornisce una visualizzazione a display alternativa di informazioni in merito alla traccia corrente, effetti, hot cue e loop.

1. Deck: si tratta dello strato del software attualmente selezionato e controllato da quel deck. Premere il tasto Deck per passare da uno strato all'altro. Il Deck A controlla gli strati 1 o 3; il deck B controlla gli strati 2 o 4.
2. Nome traccia: è il titolo della traccia attualmente caricata, che scorre a display. Si veda il paragrafo Vista Library per imparare a selezionare le tracce.
3. Tonalità traccia: indica la tonalità della traccia attualmente caricata. Si tratta della tonalità della traccia con una regolazione del pitch pari allo 0%. Tracce devono essere analizzato per mostrare queste informazioni.
4. BPM della traccia: indica il tempo (in battiti al minuto o BPM) della traccia attualmente caricata, con una regolazione del pitch pari allo 0%. Per visualizzare a quale BPM sta suonando attualmente, si veda BPM del deck qui di seguito.
5. BPM del deck: indica il BPM corrente al quale la traccia caricata attualmente sta suonando. Per regolare questo valore, muovere il Fader del pitch del deck. Questo valore non è influenzato da bend del pitch temporanei (utilizzando i tasti Pitch Bend -/+ o il piatto).
6. Tempo rimanente: indica quanto tempo è rimasto della traccia caricata attualmente.
7. Gamma del pitch: indica la gamma attuale del Fader del pitch del deck. Premere Range / Keylock su quel deck per regolare la gamma del suo Fader del pitch a ±8%, ±16%, o ±50%.
8. Regolazione del pitch: indica l'impostazione attuale del Fader del pitch. Per regolare questa impostazione, muovere il Fader del pitch del deck.

9. Panoramica della traccia: indica l'onda della traccia attualmente caricata, che segue una codifica di colore basata sulla frequenza di ciascuna area: rosso indica le basse frequenze (bass), verde indica le frequenze di gamma intermedia, e blu indica le alte frequenze (treble).
   Nell'onda, i punti hot cue sono rappresentati da triangoli sul fondo dell'onda stessa e le regioni dei loop sono rappresentate da sezioni ombreggiate di blu.

10. Onda principale: si tratta del segmento attualmente in via di riproduzione dell'onda della traccia, che scorre man mano che la testina di riproduzione dell'audio si muove lungo la traccia. L'onda segue un codice cromatico basato sulla frequenza di ciascuna area: rosso indica le basse frequenze (bass), verde indica le frequenze di gamma intermedia, e blu indica le alte frequenze (treble).

Nell'onda, i punti hot cue sono rappresentati da triangoli in cima e sul fondo dell'onda stessa e le regioni dei loop sono rappresentate da sezioni ombreggiate di blu.

1. Tasto Auto-Loop: questo tasto indica la lunghezza corrente del loop automatico del deck. In modalità Auto-Loop, premere uno dei pad per attivare un loop automatico di luna lunghezza specifica, che sarà illustrato qui. Si veda Pannello superiore > Comandi modalità pad > Auto / Roll per saperne di più.

2. Nome effetto: in modalità Multi-FX, la vista mostrerà tre effetti con una manopola parametro ciascuno.

In modalità Single-FX (FX singolo), la vista mostrerà un nome effetti con tre manopole di parametro.

Per commutare tra le modalità Single-FX e Multi-FX, tenere premuto Shift e premere il tasto Beat.

Per passare all'effetto successivo (in una delle due modalità), tenere premuto Shift e quindi premere il tasto FX sotto il nome dell'effetto Alternativamente, tenere premuto Shift e girare la manopola FX presente sotto il nome dell'effetto per spostarsi rapidamente lungo la lista.

1. Parametro effetti: in modalità Multi-FX, la vista mostrerà tre effetti con una manopola parametro ciascuno, che corrisponde al parametro principale di quell'effetto. Per regolare ciascun effetto, girare la manopola FX sotto di esso.

In modalità Single-FX (FX singolo), la vista mostrerà un nome effetti con tre manopole di parametro. Per regolare ciascun parametro, girare la manopola FX sotto di esso.

Per commutare tra le modalità Single-FX e Multi-FX, tenere premuto Shift e premere il tasto Beat.

1. Moltiplicatore beat effetti: questo numero determina il timing o la frequenza degli effetti, basati sul BPM.

Numark

Vista Library

Beast Mode Stare (Club Mix) Phazer (Stun Mix) Looking Down Sweet Sweat A Far Cry Behind (Original Mix) Hadoken (New Mix) Hypno Frog DJ Kirk Rejoiner Infrared Soundz Ajay Style Ken Ryustone 126 71 142 128 127 128 130

Questa visuale consente di navigare all'interno della libreria, inclusi crate e subcrate e caricare una traccia sul deck corrente.

Per muoversi lungo l'elenco di tracce, girare la manopola Sel. / Load.

Per caricare la traccia attualmente selezionata, premere il tasto Sel. / Load.

Importante: poiché la Library View non indica il deck corrente, assicurarsi di aver selezionato il deck desiderato prima di premere Sel. / Load per caricarvi una traccia.

Per commutare tra l'elenco di tracce e l'elenco di crate, premere la manopola Sel o servirsi del tasto Back / Fwd.

Per ampliare o ridurre un crate (che ha subcrate, vale a dire playlist all'interno di una playlist) nell'elenco, premere il tasto Back / Fwd.

1. Nome Crate/List (nome playlist/lista): si tratta del crate, subcrate o altro elenco di tracce (ad es. All, tutte) attualmente visualizzato.
2. Nome traccia: indica il titolo della traccia attualmente caricata.
3. Nome artista: indica l'artista della traccia attualmente caricata.
4. BPM della traccia: indica il tempo (in battiti al minuto o BPM) della traccia.

Pannello posteriore

Numark POWER 10V, 15V USB 800 RPT 21 IHC ②①③④

Numark EXCH MASTIN HUNG KONIC 5

1. Ingresso di alimentazione: Servirsi dell'adattatore di alimentazione in dotazione (12 V, 2 A, centro-positivo) per collegare il NMI ad una presa di alimentazione. Ad alimentazione spenta, collegare l'alimentazione elettrica innanzitutto nel NMI, quindi ad una presa elettrica.
2. Interruttore di alimentazione: Accende e spegne il NVII. Accendere il mixer dopo aver collegato tutti i dispositivi d'ingresso e prima di accendere gli amplificatori. Spegnere gli amplificatori prima di spegnere il NVII.
3. Blocco dei cavi: si può fissare i cavi a questo dispositivo per evitare scollegarto accidentalmente.
4. USB: Questo collegamento USB invia e riceve audio e informazioni di controllo da un computer collegato.
5. Uscita master (bilanciata, XLR): Collegare questa uscita XLR a bassa impedenza ad un impianto PA o a monitor. Il livello di questa uscita è controllato tramite la manopola Master sul pannello superiore.
6. Uscita master (RCA): Servirsi di cavi standard RCA per collegare questa uscita Master ad una cassa o ad un sistema di amplificatori. Il livello di questa uscita è controllato tramite la manopola Master sul pannello superiore.
7. Uscita booth (RCA): Servirsi di cavi standard RCA per collegare questa uscita ad un sistema di monitoraggio. Il livello di questa uscita è controllato tramite la manopola Booth sul pannello superiore.
8. Ingressi di linea (RCA): Collegare dispositivi a livello di linea quali lettori CD, campionatori o interfacce audio a questi ingressi.
9. Ingresso Mic (6,35 mm / 1/4"): collegare a questo ingresso un microfono da 6,35 mm (1/4"). Il segnale audio di questo ingresso viene convogliato direttamente a Mix Programma.

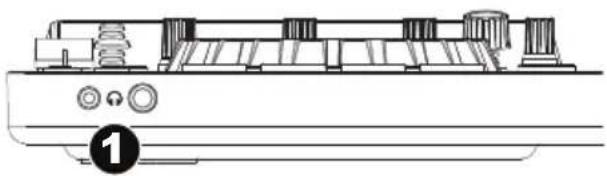

Pannello anteriore

1. Cuffie (6,35 mm o 3,5 mm / 1/4" o 1/8"): Collegare le cuffie da 6,35 mm o 3,5 mm (1/4" o 1/8") a questa uscita per il monitoraggio del mix e il cueing.
2. Volume cuffie: Regola il livello del volume dell'uscita cuffie.
3. Split Cue: Quando questo interruttore è impostato su On, l'audio delle cuffie sarà "suddiviso" in modo che tutti i canali inviati a Cue vengano mixati a mono e applicati al canale cuffie di sinistra, e che il mix Program venga mixato a mono e applicato al canale destro. Quando l'interruttore è impostato su Off, l'audio Cue e Program verranno "miscelati" insieme.
4. Cue Blend: Passa a mixare tra Cue e Program nel canale cuffie. Quando impostato all'estrema sinistra, si udranno unicamente i canali convogliati a Cue. Quando impostato all'estrema destra, si udrà solo il mix programma.
