MANUALE UTENTE Voltair 19568 Arc'teryx

Per informazioni sul brevetto visitare il dato

Registra il tuo prodotto sul site www.arcteryx.com/voltair

VOLTAIR AIRBAG DA VALANGA

Fabbricato da;

ARC'TERYX EQUIPMENT

Una divisione di Amer Sports Canada, Inc.

Questo manuale contiene informazioni essenziali per l'uso dell'Airbag da Valanga VOLTAIR*. Le sezioni contrassegnate dal simbolo triangolare di pericolo indicano rischi che, se ignorati, sono provocare gravi consequences quelli l'infortunio o il deceso. Conservare questo manuale in un luogo sicuro e, quala si volesse passare l'airbag da valanga a un'alto utente, unirvi il presente manuale. Il manuale è disponibile online sul sito www.arcteryx.com/voltair.

Le attività sportive in montagna comportano il rischio di infortunio grave o di decesso. L'Airbag da Valanga VOLTAIR è un'attrezatura d'emergenza che, date certe condizioni, cui ridurre le probabilità di essere completamente sepolti dalla neve, se indossata e attivata correttamente. Non più impedire il verificarsi di valanghe né, in alcun modo, garantire la sopravvenzione della persona,anche se azionato correttamente.TUTTE LE VALANGHE POSSONO POTENZIALMENTE UCCIDERE, a prescindere dall'attrezatura di sicurezza utilizzata e dal fatto che la persona si sepolta o meno sulla neve.Non correre rischi maggiori di quanto si farebbe essere l'airbag da valanga.

Prima dell'uso, leggere attendamente le istruzioni e avventenze di questo airbag da valanga.

Assicurarsi di essere accompagnati da un professionista con esperienza della zona o di acquisire la formazione ed esperienza adeguate per poter valutare con sicurezza il terreno, le condizioni meteo in montagna e la

presenza di neve.

Controllare il proprio Airbag da Valanga VOLTAIR ®ogni volta prima dell'uso. Non usare se danneggiato.

Quando possibile, assicurarsi che la batteria si completingamente carica e che sua luce dell'indicatore sa quella dell'indicatore di sistemasiano verdi e lampeggianti.

Assicurarsi che la batteria sia spenta e il dispositivo di blocco attivo durante il trasporto per evitare l'azionamento occidentale dell'attrezzatura.

Ripiegare I'attrezzatura in una zona priva di detriti e di oggetti taglienti.

Questo dispositorio (Airbag da Valanga VOLTAIR) non è destinato all'uso da parte di persona, compresi i bambini, di ridotte attività fisiche, sensoriali o mentali, oppure prive di esperienza o di conosenza del funzionamento, a meno che non siano sulla supervisione di una persona responsable della loro sicurezza o abbiano ricevuto da essere istruzioni riguardanti l'uso.

É necessario sorvegliare i bambini per assicurarsi che non giochino con il dispositorio. Questo dispositorio non è destinato all'uso da parte dei bambini.

Assicurarsi di tenerne sempre il dispositorio fuori alla portata dei bambini. è necessario sorvegliare costamente i bambini qualora siano nelle vicinanze del dispositorio.

I bambini non devono accendere o spegnere il dispositivo.

I bambini non devono mettere in carica il dispositorio, regolare i comandi, pulirlo o eseguirne la manutenzione.

Questo dispositivo delve essere utilizzato solo con l'alimentatore VOLTAIR (Arc'teryx modello 22296).

Se il filo dell'alimentatore è danneggiato, per evitare pericolì è necessario che sua sostituito dal fabbricante, da un suo rappresentante o da persona ugualmente qualificate.

Questo airbag da valanga è concepito per fare parte dell'equipaggiamento di salvataggio dell'utente in caso di valanghe. Pertanto, dev'essere utilizzato esclusivamente insieme a una ricetrasmittente, una pala e una sonda da valanga.

É consigliabile fare pratica e provare ad attivare l'Airbag da Valanga VOLTAIR™ prima di uso su terreni soggetti al rischio di valanghe.

• UTILIZZARE ESCLUSIVAMENTE LA BATTERIA DI MARCA ARC'TERYX VOLTAIR™ MODELLO 17394 E L'ALIMENTATORE MODELLO 22296 CON QUESTO AIRBAG DA VALANGA.
• NON FAR CADERE LA BATTERIA
  LA BATTERIA PUO PROVOCARE INCENDI, ESPLOSIONI E SCOTTATURE

• NON ESPORRE LA BATTERIA A FIAMME O CALORE ECESSIVO.

• NON SMONTARE, FORARE O SCHIACCIARE LA BATTERIA.

• NON USARE LA BATTERIA SE PERDE LIQUIDI O SEMBRA GONFIARSI.
• NON TRASPORTARE BATTERIE DANNEGGIATE IN AEREO.
• CONSERVARE IN AMBIENTI CON TEMPERATUREA COMPRESA TRA -10° E 45° C (TRA 14° E 113° F)
  IN CASO DI LUNGHI PERIODI DI STOCCAGGIO (OLTRE I TRE MESI), LA BATTERIA DEVE IDEALMENTE ESSERE CONSERVATA AD UNA TEMPERATURA COMPRESA TRA 22^ E 25^ 71,6F-77FUMIDITA: 65± 20% RH
  LA BATTERIE AI POLIMERI DI ONE-LITIO SONO SOTTOPOSTE A SEVERE NORMATIVE PER IL TRASPORTO AEREO. MOLTE COMPAGNIE AEREE ESIGONO IL TRASPORTO DELLA BATTERIA NEL BAGAGLIO A MANO. CONSULTARE LA PROPRIA COMPAGNIA AEREA PER LE NORMATIVE SPECIFICHE.
  SMALTIRE LA BATTERIA VOLTAIR, L'ALIMENTATORE E L'AIRBAG DA VALANGA CONFORMMENTE ALLE NORMATIVE LOCALI DI SMALTIMENTO E RICICLAGGIO.

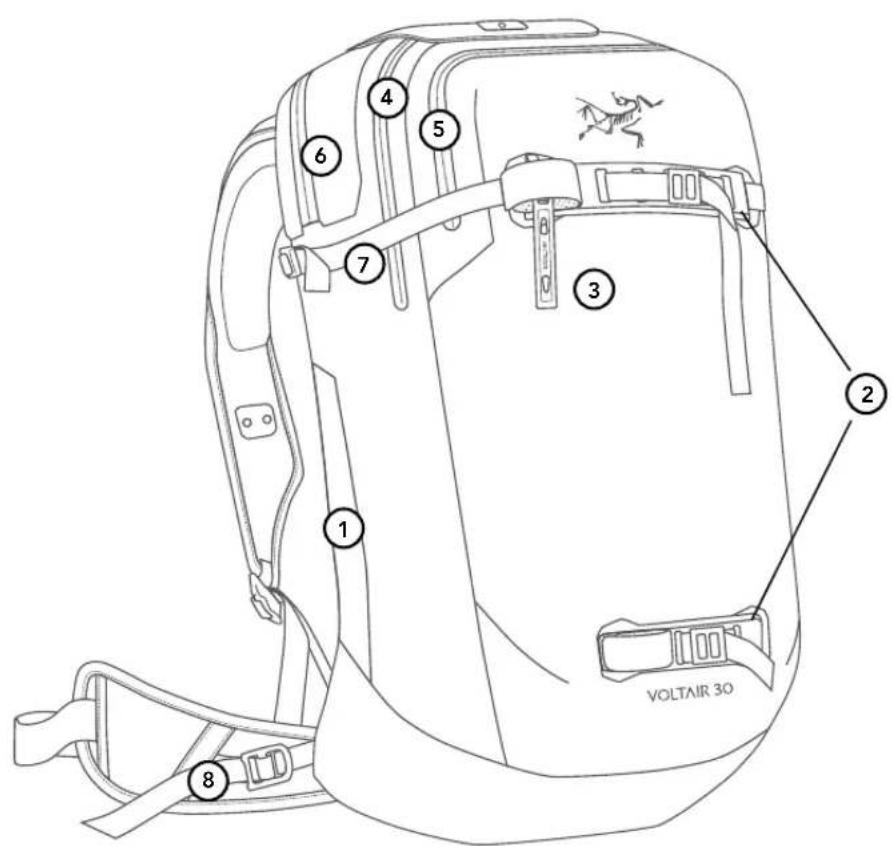

COMPONENTI

1. PRESA D'ARIA
2. FIBBIE
3. SUPPORTO PER PICCOZZA
4. CERNIERA SCOMPARTO PRINCIPALE
5. CERNIERA SCOMPARTO STRUMENTI DI SICUREZZA PER VALANGHE (SOLO VOLTAIR "30)
6. CERNIERA SCOMPARTO AIRBAG
7. CINGHIE DI COMPRESSIONE
   8.CINGHIE CINTURA

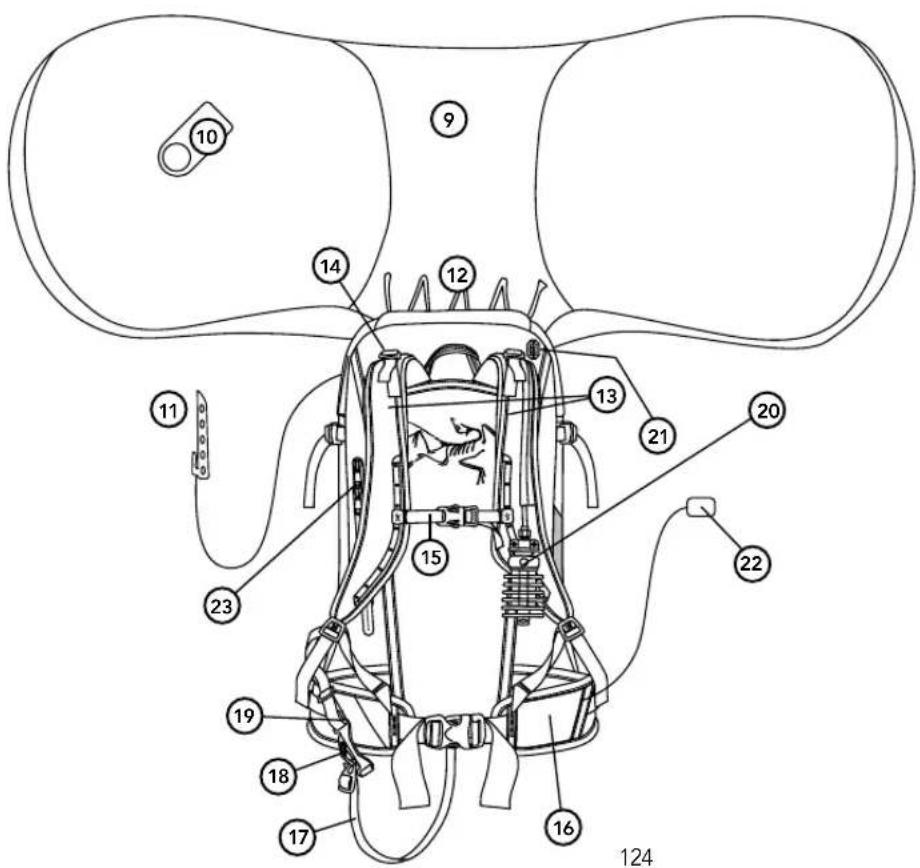

VOLTAIR

1. AIRBAG
2. VALVOLA DI SGONFIAMENTO AIRBAG
3. TUBO DISGONFIAMENTO AIRBAG
4. ATTACCO AIRBAG
5. SPALLACCI
   14.CINGHIE SPALLACCI
6. CINGHIA PETTORALE
   16.CINTURA LOMBARE
7. COSCIALE
8. MOLLETTA DEL COSCIALE
9. GANCIO LACCIO PER LA GAMBA
10. MANIGLIA DI AZIONAMENTO E BLOCCO
11. INDICATORE LUMINOSO DI SISTEMA
12. SPECCHIETTO ESTRABILE

13. PORTA D'INGRESSO BATTERIA

14. CERNIERA SCOMPARTO AIRBAG

15. Patta SUPERIORE
16. FERMAGLIO
17. BASE DEL FERMAGLIO

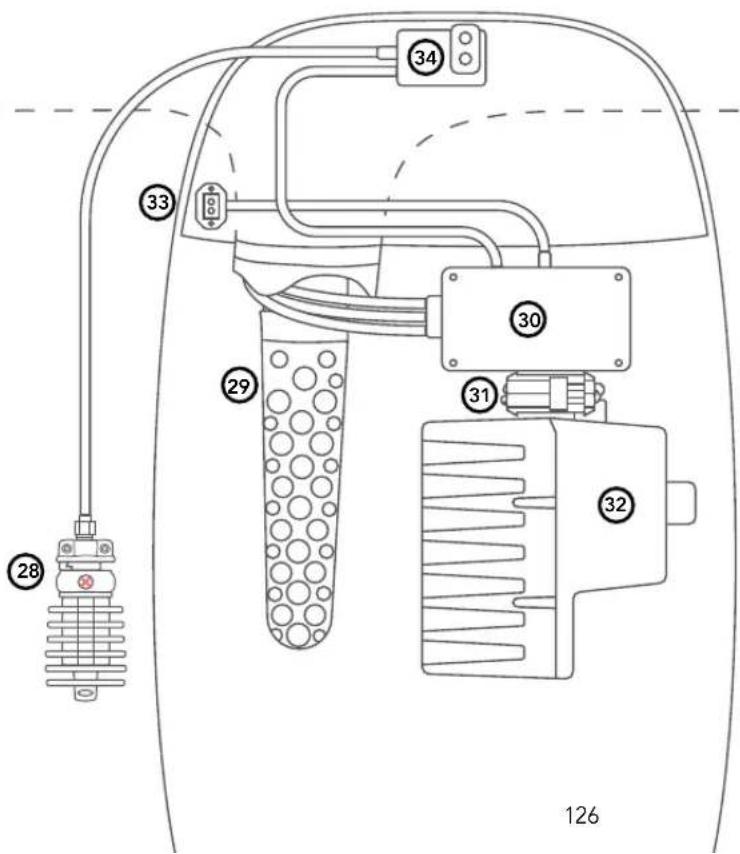

VOLTAIR

1. MANIGLIA DI AZIONAMENTO E BLOCCO
2. FILTRPO PRESA D'ARIA
3. REGOLATORE DEL MOTORE
   31.CAVODIALIMENTAZIONE
4. BATTERIA
5. INDICATORE LUMINOSO DI SISTEMA
6. MECCANISMO DI CHIUSURA (FERMAGLIO + BASE) DELLO SCOMPARTO AIRBAG

NOTABENE:

La batteria e gli accessori per la ricarica sono venduti separatamente.

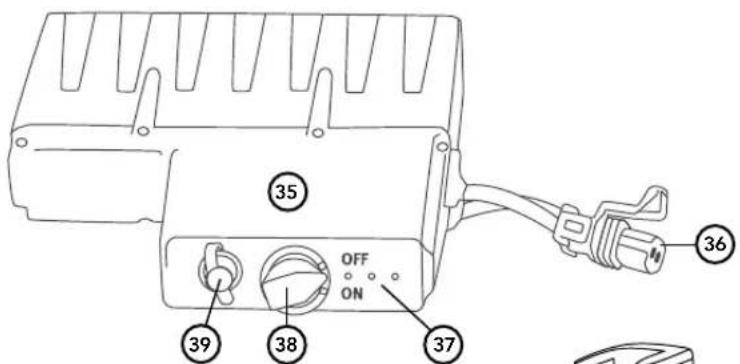

1. BATTERIA
   36.CAVODIALIMENTAZIONE
2. LED BATTERIA
3. INTERRUTFORE BATTERIA
4. PORTA DI RICARICA

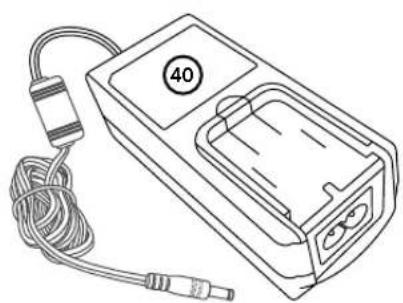

5. ALIMENTATORE AC CON ADATTATORE INTERCAMBIABILE
6. ADATTATORE SPINA TIPO A: NORD AMERICA
7. ADATTATORE SPINA TIPO C: UNIONE EUROPEA
8. ADATTATORE SPINA TIPO I: CINA
9. ADATTATORE SPINA TIPO G: REGNO UNITO
10. COPERCHIO

ATTENZIONE

CARICARE LA BATTERIA PRIMA DEL PRIMO USO. TALE OPERAZIONE POTREBBRE RICHIEDERE FINO A 2,5 ORE.
- UTILIZZARE ESCLUSIVAMENTE LA BATTERIA DI MARCA ARC'TERYX VOLTAIR™ MODELLO 17394 E L'ALIMENTATORE MODELLO 22296 CON QESTO AIRBAG DA VALANGA.
NON CERCARE DI CONNETTERE IL CARICATORE AL CAVO DI ALIMENTAZIONE DELLA BATTERIA (36).CIO PROVOCHEREBBE UN DANNOPERMANENTE ALLA BATTERIA.

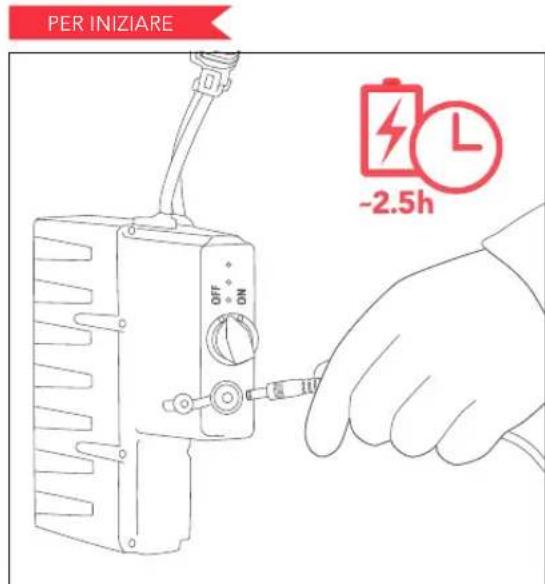

PUNTO 1: CARICARE LA BATTERIA

1. Tenendo l'interruttorde della batteria (38) impostato su OFF, connettere l'alimentatore AC (40) alla porta di ricarica della batteria (39).

2. Selezionare e configurare l'adattatore per la spina adeguato al proprio paese.

3. Inserire I'adattatore in una presa a muro. Il LED verde della batteria lampeggerà durante la ricarica.

LA BATTERIA É COMPLETAMENTE CARICA SOLO QUANDO IL LED VERDE SMETTE DI LAMPEGGIARE.

In attesa che la batteria si carichi, procedere con i prossimi punti.

ATTENZIONE

NON USARE GLI ADATTATORI PER LE SPINE (COMPONENTI N° 41, 42, 43 O 44) SE ESSI O QUALUNQUE ALTRA PARTE DEL CARICATORE APPAIONO DANNEGGIATI.

PERINIZIARE

PUNTO 2: REGOLARE LE CINGHIE

Assicurarsi che tutte le fibbie siano chiuse e le cinghie regolate, in modo che lo zaino sia fissato saldamente sul corpo.

Sistemare il cosciale e chiudere il gancio.

PER INIZIARE

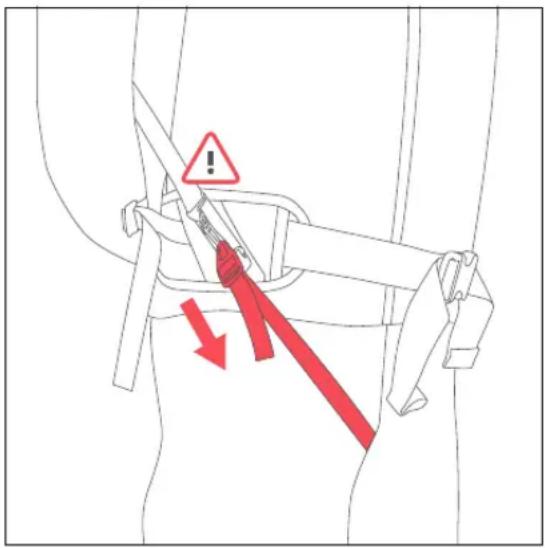

PUNTO 3: REGOLARE IL COSCIALE

• Indossare lo zaino e tirare il cosciale da diaetro a davanti.
  Agganciarlo all apposto gancio.

• Tenendo le gambe dritte, inclinarle il busto in avanti e cercare di toccarsi le dita dei piedi. Il laccio dovrebbe essere comodo (ben fissato sul cavallo) ma non doloroso quando ci si china.

• Far scorrere la cinghia atraverso la fibbia per accorciarla o allungarla secondo la necessità.

ATTENZIONE

REGOLARE CON ATTENZIONE IL LACCIO PER LA GAMBA.

Mentre si regola il laccio, assicurarsi di aveme afferrata la cinghia evidenziata in rosso nell'imagine a sinistra.

Durante una valanga, lo zaino verrà tirato verso l'alto dall'airbag. Se il cosciale è troppo allentato o slacciato, lo zaino potrebbe giungere in superficie, lasciando perché la persona sepolta sotto la neve.

Non regolare o allacciare correttamente il cosciale cui accrescere i rischio di infortunio o di decesso. L'Airbag da Valanga Voltair non puo funzionare appieno se il cosciale non è ben regolato.

Non modificare, tagliare o intervenire in alcun modo sulaccio. Tenerlo sempre in posizione, allacciato, quando ci sitrova su terreni soggetti al rischio di valanghe.

PER INIZIARE

Fare pratica con i movimenti per azionare ilsystema, TENENDO LA BATTERIA SPENTA. Per istruzioni complete sull'azionamento, leggere il prossimo paragrafo: AZIONAMENTO.

Fare pratica di questi e altri movimenti indossando i guanti nelle scia o sulla neve, prima di trovarsi in una vera valanga:

• Bloccare e sbloccare la maniglia di azionamento.
• Afferrare la maniglia di azionamento con la mano destra o sinistra ( quando la batteria viene disconnessa, si sente un clice e il fermaglio si après, ma non vi sono altri cambiamenti visibili nell'airbag).
• Tirare la maniglia di azionamento, poi lasciarla andare. L'impulso in una situazione di emergenza reale è darle uno strattone e continuare a tirare, ma non è necessario. Bisognà semplicitamente lasciarla andare.
• Se si usa una motoslitta, pensare a come e quando tirare la maniglia,.
  dontre si accelerera e sterza.
• Tenere il laccio allacciato intorno alla gamba e aprire lo scomparto degli strumenti di sicurezza per valanghe.

VOLTAIR

PUNTO 5: TESTARE IL SISTEMA

Azionare l'airbag seguido le istruzioni continue nel prossimo paragrafo: AZIONAMENTO.

Dopo aver effettuato un azionamento di prova, quando l'airbag è completeness gonfio, si vuo fermare ilprocesso in qualsiassi momento spegnendo la batteria. Rimarra gonfio per diverse ore.

TESTARE L'AIRBAG DA VALANGA IN VARIE CONDIZIONI ATMOSFERICHE PRIMA DI TROVARSI IN UNA SITUAZIONE POTENZIALMENTE PERICOLOSA. E CONSIGLIABILE FARE UNA PROVA ANCHE CON LO ZAINO PIENO, COME IN CONDIZIONI NORMALI D'uso.

Nota bene: Arc'teryx consiglia di spedire l'Airbag da Valanga VOLTAIR al servizio manutenzione dopo 50 utilizzi.

ATTENZIONE

ATTENZIONE AL RUMORE

Ilsystemadd'AirbagdavalangaVOLTAIRTMe rumoroso (circa 100 dB) e un'esposizione superiore a 7,5 minuti potrebbe causare danni all'udito.Indossare un dispositivo di protezione acustica (tappio o cuffie)mente si testa il systema.

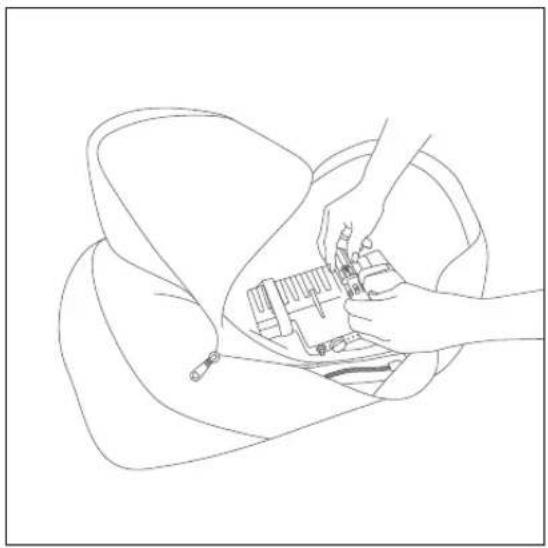

Assicurarsi che la batteria si Completely carica e l'interruttore impostato su OFF.
- Apriere la cerniera della tasca interna della batteria e posizionare la batteria dello scomparto come molto strato nell'imagine. Fissare con le strisce in VELCRO.
- Connette il cavo di alimentazione maschio al cavo di alimentazione femmina dell'airbag da valanga.
- Chiudere la cerniera della tasca interna della batteria.

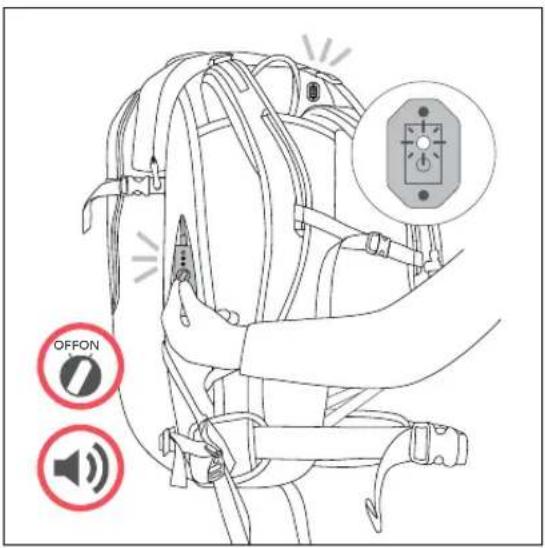

PUNTO 2:ACCENDERE L'AIRBAG DA VALANGA

• Apire la cerniera che da accesso alla batteria e cercare l'interruttore ON/OFF e i LED.
• Accendere la batteria e restare in ascolto finché non si sentono un bip e un suono simile a un ronzio. Si tratta di un segnale sonoro che indica che il systema della pompa è in funzione.
• Cercare un LED verde lampeggiante sulla batteria nella borsa. Significa che la batteria sta funzionando correttamente ed è Completely carica.
• Chidere la cerniera.
• Individuare I'indicatore luminoso diSYSTEMA, posto sopra la spalla destra dell'utente. Per vederlo quando si indossa lo zaino, usare lo specchetto estraibile, che si trova sulla cinghia sinistra della cintura.
• Se uno qualsiasti degli indicatori non ha una luce verde lampeggiante, consultare la guida ai LED della batteria a pag. 18 e la guidaagli indicatori luminosi di systema a pag.34.

GUIDA AI LED DELLA BATTERIA

LED BATTERIA SIGNIFICATO
① LED VERDE LAMPEGGIANTE	Massima potenza per un uso di multi giorni o circa 8 gonfiamenti e almeno 1 gonfamento a -30°C (-22°F).
② LED GIALLO LAMPEGGIANTE	Potenza sufficiente per un uso di svariati giorni o circa 4 gonfiamenti fino a -15°C (5°F).
③ LED ROSSO LAMPEGGIANTE + SUONO BIP OGNI 5 MINUTI	Bassa potenza di carica. La batteria funzionera per altre 24 ore e garantirà almeno un gonfamento a -15°C (5°F). Successivement la batteria si spegnerà.
④ LED VERDE + GIALLO + ROSSO LAMPEGGIANTI INSIEME + RONZIO OGNI MINUTO	La batteria è accesa ma sconnessa dall'airbag.

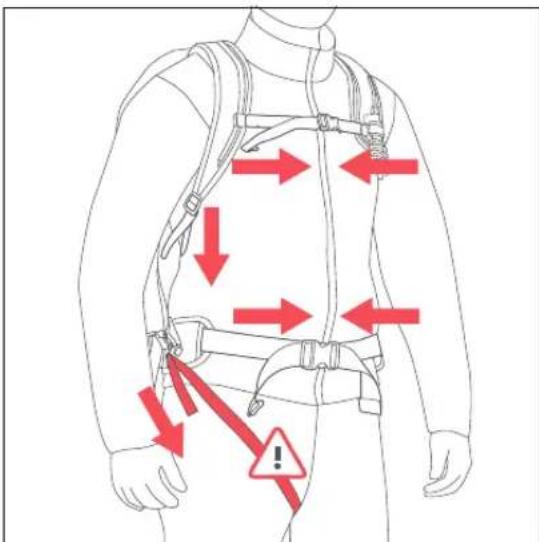

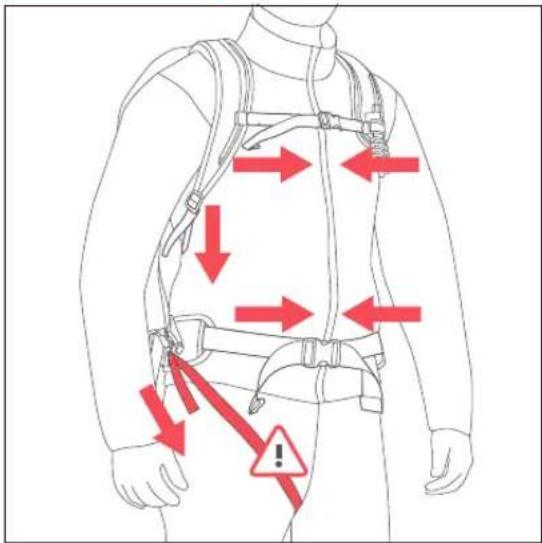

PUNTO 3:ALLACCIARE LE CINGHIE

• Indossare lo zaino e allacciare tutte le cinghie.
• Fissare la cinghia pettorale in una posizione Bassa ma comoda, visto che, in caso di valanga, lo zaino verrà tirato verso l'alto.
• Controllare che il coscaile sia ben allacciato, come da istruzioni a pag. 14.

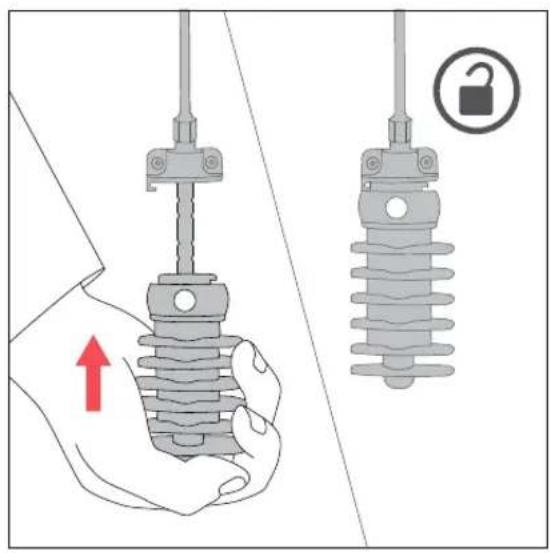

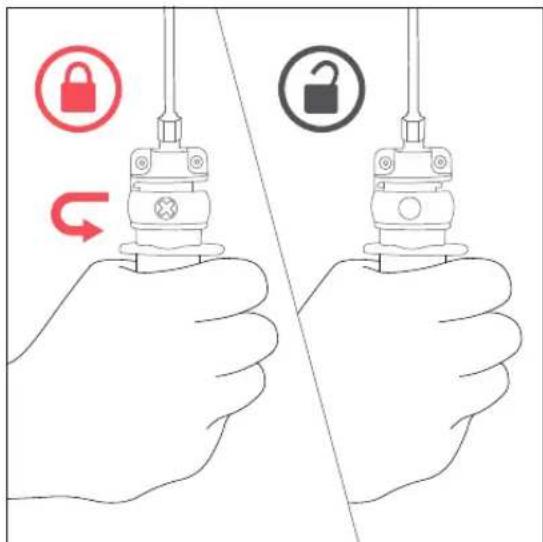

PUNTO 4: SBLOCCARE LA MANIGLIA DI AZIONAMENTO

• Sbloccare la maniglia di azionamento ruotandola finché il cercchio verde è rivolto in direzione opposta rispetto al corpo.
• La maniglia di azionamento più ruotare in entrambi i sensi.

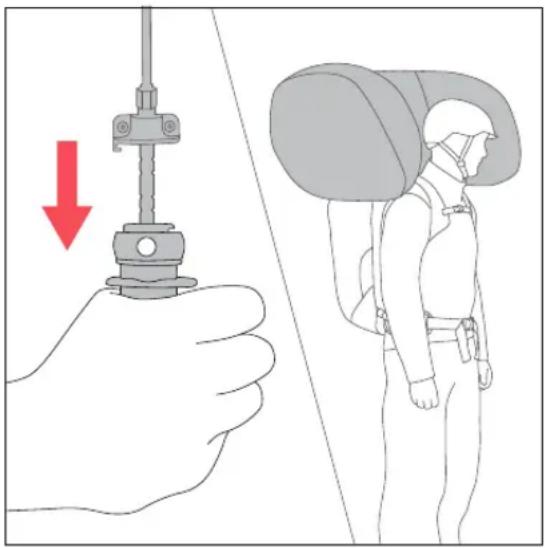

PUNTO 5: AZIONARE

• Afferrare saldamente la maniglia, tirare con forza verso il basso e lasciarla andare. Si sposterà di circa 5 cm.
• Tirando la maniglia, la chiusura del fermaglio scatta, aprendo lo scomparto dell'airbag; il sistema della pompa si attiva, gonfiando l'airbag.
• Ilsystema della pompa è rumoroso e gonfia l'airbag in meno di 5 secondi. La pompa funzionera ininterrottamente per 7 secondi, poi a intermittenza,gni 5 secondi,per un minuto.
• Questa fase di gonfiamento intermittente cui èsso interrotta in qualsiasi momento spegnendo la batteria. Ricordarsi di riaccenderla se ci trova su terreni soggetti al rischio di valanghe.

ATTENZIONE

ATTENZIONE AL RUMORE

Ilsystemadll'AirbagdaValangaVOLTAIRrumoroso (circa 100 dB) ed un'esposizione superiore a7,5 minuti potrebbe causare danni all'udito. Indossare un dispositivo di protezione acustica (tappio o cuffie)mente si testa il systema.

• Riportare la maniglia di azionamento alla posizione iniziale. In quello modo il systema si resetta e cui esere riutilizzato.
  Non spegnere la batteria finché non ci si trovare in condizioni sicure. L'airbag puo essere riutilizzato se la batteria rimane accesa e ha energia sufficiente.

DURANTE IL GONFIAMENTO DI PROVA ASSICURARSI
CHE AVVenga QUANTO SEGUE:

COMPONENTE	CONTROLLARE:
BATTERIA	Il LED della batteria dovrebbe essere verde e lampeggiante se la batteria è completamente carica, connessa all'airbag e accesa.
SISTEMA	L'indicatore di sistema dovrebbe essere verde e lampeggiante se la batteria è connessa e accesa.Si dovrebbe sentire un segnale di avvio del motore quando si accende la batteria.
AIRBAG	L'airbag dovrebbe uscire rapidamente dello scomparto e gonfiarsi completamente entro 5 secondi.

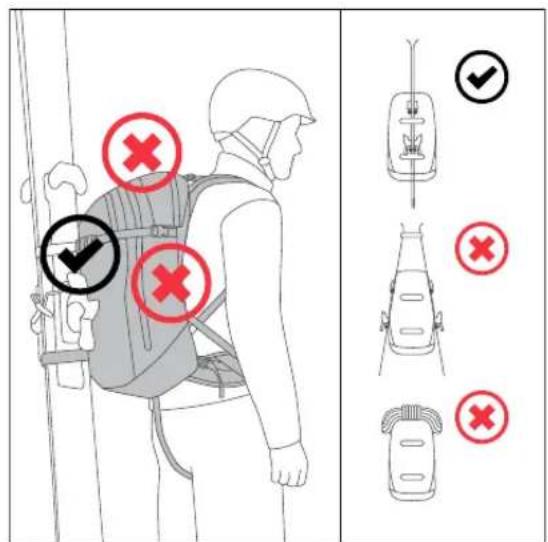

CARICARE L'ATTREZZATURA ALL'ESTERNO DELLA BORSA

L'Airbag da Valanga VOLTAIR e progettato per il trasporto di attrezzatura sportiva (sci, snowboard, racchette da neve, piccozza e bastoncini) che non interferisce con il meccanismo di gonfiamento dell'airbag. Prepare la borsa assicurandosi che la maniglia sa raggiungibile e l'airbag possa apriri correttamente.

Gli oggetti attaccati alla borsa non devono interferire con la maniglia di azionamento o lo scomparto dell'airbag, poiché ciò potrebbe impedirne il corretto funzionamento.

ATTENZIONE

NON CARICARE SOPRA O AI LATI DELLA BORSA NULLA CHE POSSA INTERFERIRE CON IL FUNZIONAMENTO DELL'AIRBAG. Per esempio, E NECESSARIO tenere gli sci paralleli e NON posizionare la corda sopra la borsa.

ATTENZIONE

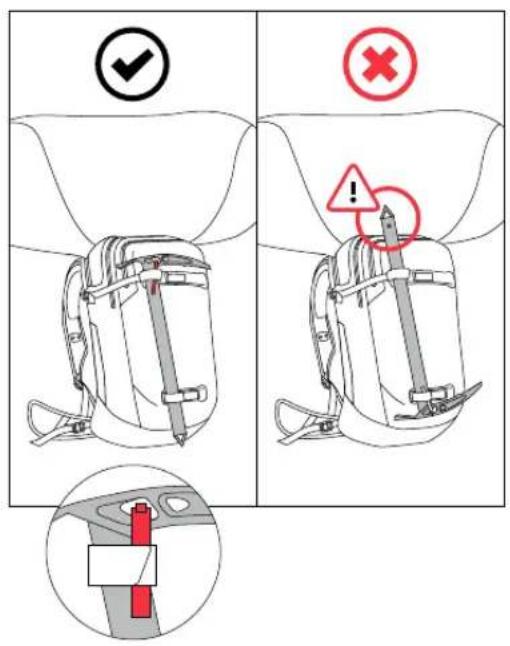

CARICARE LA PICCOZZA, I BASTONCINI E OGGETTI TAGLIENTI CON LE SUPERFICI AFFILATE RIVOLTE VERSO IL TERRENO, DI MODO CHE NON BUCHINO L'AIRBAG.

CARICARE L'ATTREZZATURA

Non mettere l'attrezatura dello scomparto dell'airbag.
Non mettere l'artva nello zaino. Deve assere portato direttamente addosso.
- Fissare la piccozza appoggiandola sulla borsa con la punta rivolta verso il centro. Far passare il supportoattraverso la testa della piccozza e lungo il manico. Usare il cinturino in VELCRO. 忍 per fissare la testa della piccozza, assicurandosi di tenerile supporto的进步 il cinturino. Fissare la base della piccozza con il cinturino in VELCRO 忍 in basso.
- La fibbia è progettata per permettere di regolare l'ampiezza ed angolazione della fettuccia per l'attrezzatura secondo la necessità. L'estremità della fettuccia può essere spostata in qualsiassi posizione per raggiungere l'ampiezza desiderata per il laccio. Aiutarsi con una pinza a becco lungo. Assicurarsi che l'attacco della fettuccia via fissato ad una fibbia, per evitare che scivoli. Far passare l'estremità della fettuccia atraverso la fibbia e stringere per fissare. Non usare le cinghie di compressione per fissare l'attrezzatura allo zaino.
- Portare sempre con sé strumenti di sicurezza per valanghe. Ciò include una pala e una sonda da valanga.

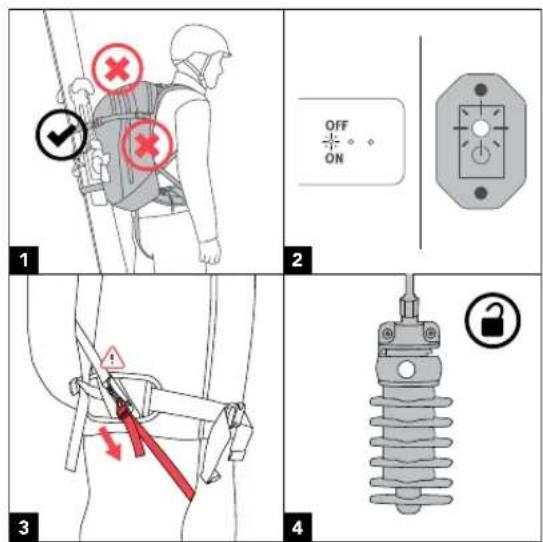

CONTROLLO DELLA SICUREZZA IN 4 PUNTI

All'inizio del sentiero o al punto di partenza, prima di andare, controllare i seguenti 4 punti.

CONTROLLARE SEMPRE I 4 PUNTI PRIMA DI USARE L'AIRBAG DA VALANGA.

1. Il dato superiore e i lati della borsa sono liberi.
2. LED verdi e lampeggianti
3. Luce battery
4. Indicatore di sistema
5. Cosciale allacciato.
6. Maniglia di azionamento sbloccata

QUANDO CI SITROVA SU TERRENI A RISCHIO VALANGA:

• Accendere la batteria ed assicurarsi che l'indicatore di该案a via sive e lampeggiante.
• Lasciare accesa la batteria TUTTO IL GIORNO finché non si raggiunge una zona sicura.
• Tenere sbloccata la maniglia di azionamento.
• Controllare periodicamente che l'indicatore di systemadell'airbag del proprio compagno di sci sua verde elampeggiante. Per controllare il proprio quando si indossa lo zaino, usare lo specchetto estraibile per assicurarsi che la luce lampeggi.

ATTENZIONE

MAI CORRERE RISCHI PIU GRANDI DI QUANTO SI FAREBBE
SENZA L'AIRBAG DA VALANGA.

DURANTE UNA VALANGA

QUESTI CONSIGLI NON EQUIVALGONO A UN CORSO SULLE MISURE DI SICUREZZA DA ADOTTARE IN CASO DI VALANGA.

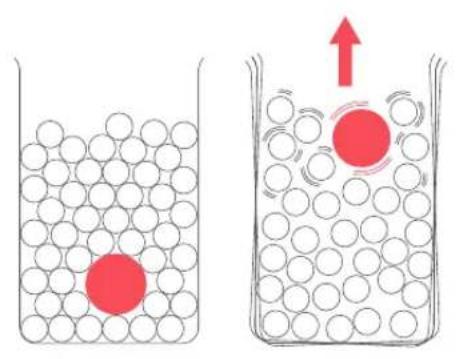

Al minimo sospetto di valanga azionare l'airbag. Uno deivantaggi dell'Airbag da Valanga VOLTAIR è che, nella maggior parte dei casi*, più essere azionato più volte nel corso della stessa giornata.

(*Massimo 8 gonfiamenti in un giorno, a seconda della temperature e del livello di energia della batteria.)

PUNTO 1: AZIONARE L'AIRBAG.

Afferrare la maniglia, tirarla con forza finché non si aziona l'airbag, poi lasciarla andare. L'airbag si gonfiera entro 3-5 secondi.

PUNTO 2: SCAPPARE SE POSSIBLE.

Usare qualunque mezzo necessario per uscire alla traiettoria della valanga il più rapidamente possibie.

PUNTO 3:LOTTARE PER RESTARE IN SUPERFICIE.

Usare braccia e mani per evitare gli ostacoli e per allontanare neve e detriti dal viso. Cercare di tenere la bocca chiusa. Quando la valanga si ferma, cercare di liberarsi il prima possibile per poter esrarre i sopravissuti alla neve.

DOPO UNA VALANGA

QUESTI CONSIGLI NON SOSTITUISCONO UN CORSO SULLE MISURE DI SICUREZZA DA ADOTTARE IN CASO DI VALANGA.

• Una volta che la valanga si è fermata, controllare le proprie condizioni e la sicurezza dell'ambiente circostante.
• Determinare il numero dei dispersi e attivare la funzione di ricerca dei localizzatori.
• Individuare un'area di ricerca e iniziare a cercare i sopravissuti.
• Non perdere tempo in questa fase: secondo gli studi, le probabilità di sopravivenza calano vertiginosamente dopo 12-15 minuti se sepolti sulla neve.
• Assicurarsi che la maniglia di azionamento dell'airbag ritomi alla posizione iniziale.
• Tenere lo zaino in spalla e I'airbag gonfio finché non si è al sicuro.
• Tenere la batteria accesa finché non si è al sicuro.
• Se è necessario prendere la propria attrezzatura da valanga per aiutare gli altri, togliersi rapidamente lo zaino MANTENENDO ALLACCIATO IL COSCIALE. Prerende l'attrezzatura necessaria, poi rimettersi in spalla lo zaino. Ciò garantisce che l'airbag sia pronto per l'uso in caso di una seconda valanga.

ATTENZIONE

TENERE SEMPRE IL COSCIALE ALLACCIATO QUANDO CI SI TROVA SU TERRENI A RISCHIO VALANGA.

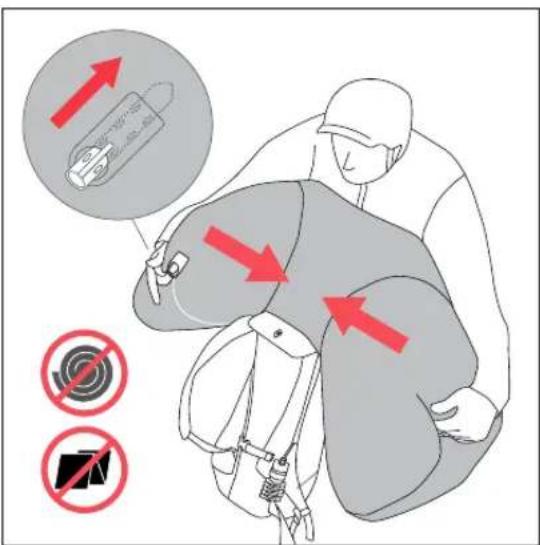

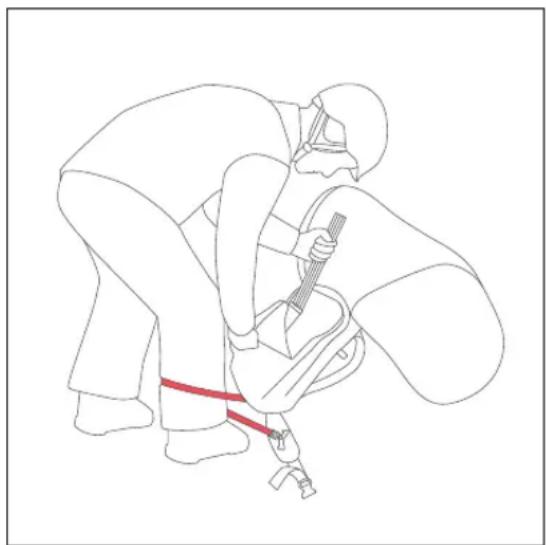

SGONFIARE E RIMETTERE A POSTO L'AIRBAG

Prima di sgonfiare l'airbag, assicurarsi che la maniglia di azionamento sia di nuovo nella posizione iniziale e bloccata.

1. Individuare lo strumento per sgonfiare, attaccato ad una cordicella vicino alla base dell'airbag.
2. Inserire Anything in the valvola of sgonfiamento, facendo pendere all'esterno l'estremita con la cordicella.
3. Stringere l'airbag per espellere tutte l'aria, tenendo in posizione lo strumento di sgonfamento.
4. Mettere dentro sensz'ordine la stoffa e continuare a stringere.

NON ARROTOLARE O RIPIEGARE L'AIRBAG.

Arrotolare or ripiegare l'airbag potrebbe impedirne il corretto funzionamento. Raccoglioerlo alla rinfusa e rimetterlo dello scomparto in modo che funzioni come previsto.

SUGGERIMENTO: Lasciare attaccato il tubo di sgonfiamento e toglierlo solo prima di chiudere la cerniera.

ATTENZIONE

FARE ATTENZIONE A NON CHIUDERE IL TESSUTO DELL'AIRBAG NELLA CERNIERA, POICHE QUESTO POTREBBE DANNEGGIARSI.

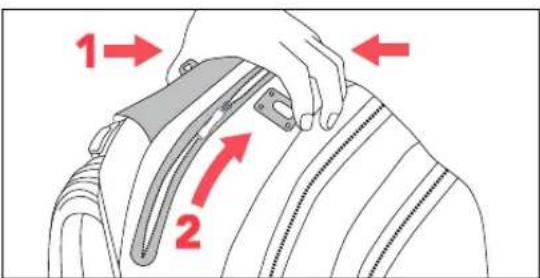

• Rimettere l'airbag aosto con cautela dello scomparto apposto, chiudendo allo stesso tempo la parte superiore della borsa con l'altra mano.
• Continuare a premere per espellere l'aria finché l'intero airbag è abbastanza compesso da poter rientare nel suo scomparto.
  Rimuoveri tuto di sgonfiamento e sistemarlo sotto la cerniera prima di chiuderla. LA MANCATA RIMOZIONE DEL TUBO POTREBBE IMPEDIRE IL CORRETTO FUNZIONAMENTO DELL'AIRBAG.

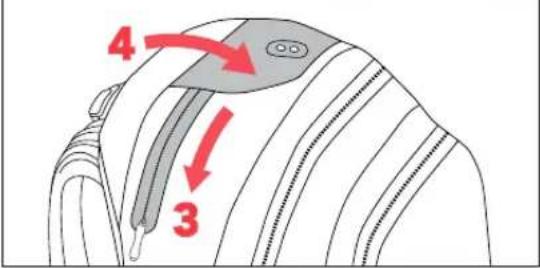

• Tirare la cerniera dal fondo fino al punto di blocco in alto e poi di nuovo in fondo, per chiuderla. Ripetere la stessa procedura dall'alto lato.
• Premere il fermaglio per chiuderlo. Si dovrebbe sentire un clic. Assicurarsi che sia ben chiuso e che non possa riapriri.

L'Airbag da Valanga VOLTAIR aiuta ad augmentare le probabilità di sopravivere ad una valanga riducendo quale di essere completenesse sepolti sotto la neve, secondo un principio noto come effetto di segregazione inversa. La segregazione inversa si verifica quando un oggetto di volume maggiore scorre insieme ad una massa di particelle più piccole. La massa più grande sale in superficie nelle particelle più piccole continuano a scorrerle attorno. L'airbag non crea quello effetto se la neve è immobile. Questo effetto si verifiesolo in una valanga in movimento.

Una volta azionato, l'airbag da 150 L si gonfia in meno di 5 secondi. L'airbag aumenta il volume complessivo della persona e la tira verso la superficie durante la valanga. Una considerevole percentuale delle morti causate dalle valanghe sono dovute ad asfissia sotto la neve. L'airbag aumenta le probabilità di essere vicini alla superficie e il suo colore fluorescente e altamente visible permette di essere individuati ed estratti più rapidamente alla neve, una volta che la valanga si è fermata.

ASSISTENZA, IN VIAGGIO, MANUTENZIONE,GARANZIA

DOPO AVER UTILIZZATO L'AIRBAG IN UNA VALANGA

• Una volta rientrati in uno spazio chiuso, far asciugare l'airbag azionandolo e lasciandolo gonfio finché airbag e zaino non sono completenesse asciutti.
• Dopo averutilizzato l'airbag in una valanga, La preghiamo di contattarci al numero 1-866-458-2473 o di visitare il situ www.arcteryx. com per informazioni diicontatto dei rappresentanti dell'Assistenza Clienti nel Suo paese.
• Le chiederemo di inviare il Suo Airbag da Valanga all'Assistenza Clienti Arc'teryx per un controllo.

ASSISTENZA

Contattare l'Assistenza Clienti Arc'teryx per discutere delle opzioni di assistenza per l'airbag da valanga in una qualiasi delle seguenti circumstanze:

• É stato usato in una valanga.
• Sembra in quale modo danneggiato.
• Dopo 50 utilizzi, quando la luce dell'indicatore di systemà è rossa e verde e lampeggia.
• Quando la luce dell'indicatore diSYSTEME rossa e lampeggia.

CONTATTI

Per qualsiasi domanda o dubbio sull'Airbag da Valanga, non esiti a contattare i rappresentanti dell'Assistenza Clienti Arc'teryx nel Suo paese:

AT:018637114BE:24160164

CA/US:1-866-458-2473 CZ:296739005

DK:32712512 FI:942598674

FR:0481680626 GB:02070783546

DE:0911 93392040 IT:06-60521514

NO:22635912PL:223077343

ES:935473246 SE:0184771018

CH:043 444 79 41 NL:206551449

IN VIAGGIO

Sollevare sempre lo zaino per il manico o per uno degli spallacci. Non sollevarlo per la patta superiore dello scomparto dell'airbag.

IN VIAGGIO CON L'AIRBAG DA VALANGA:

• L'interruttore della batteria dovrebbe essere impostato su OFF.
• Assicurarsi che l'airbag sia ben inserito nell'apposto scomparto e che il fermaglio sia chiuso.
• Controllare che la maniglia di azionamento sua bloccata.

IN VIAGGIO SU COMPAGNIE AEREE COMMERCIALI:

• L'Airbag da Valanga VOLTAIR™utilizza batterie ai polimeri di ione-litio (82.2 Wh), considerati merci pericolose nel trasporto aereo. SPEGNERE la batteria e riporla nel bagaglio a mano. Consultare la propria compagnia aerea per le normative specifiche.
• Ricordarsi di riporre eventuali batterie di riserva nel bagaglio a mano.

ATTENZIONE

ATTENZIONE IN VIAGGIO

LA BATTERIE AI POLIMERI DI ONE-LITIO sono sottoposte a severe normative per il trasporto aereo. Molte compagnie aeree esigono la rimozione della batteria dall'airbag e il trasporto nel bagaglio a mano. Consultare la propria compagnia aerea per le normative specifiche.

CONSERVAZIONE

Dopo un normale uso, après l'airbag a batteria spenta e lasciarlo aperto finché non è asciutto. Rimettere aosto l'airbag quando è Completely asciutto.

Prima diMETTRE via I'airbag, SPEGNERE la batteria e sconnetterla. Non esporre la batteria a temperature inferiori a -30^ (-22^)

Conservare l'Airbag da Valanga al riparo alla luce diretta del sole, da oggetti taglienti e fuori alla portata dei bambini.

Se non si intende utilizzato l'airbag per un lungo periodo, apriere il fermaglio (azionare la maniglia a batteria spenta) ed estrarre l'airbag dallo zaino.

Accendere la batteria senza connetterla. Dopo quale giomo, i LED smetteranno di lampeggiare e la batteria sare completingmente scarica. Conservare in luogo fresco e asciutto. Ricaricare prima dell'uso successivo.

PULIZIA

La stoffa dello zaino più essere pulita con un panno umido. Usare solo acqua pulita. Nonutilizzare sapone, detergenti o autres sostanze chimiche.

ATTENZIONE

NON IMMERGERE LE COMPONENTI ELETTRONICHE IN ACQUA O IN ALTRI LIQUIDI.

Non immershere alcuna parte dello zaino in acqua.

MANUTENZIONE

PRIMA DI OGNI UTILIZZO OGN	50 UTILIZZI UNA VOLTA A STAGIONE
· Assicurarsi che le batterie, principale e di riserva, siano completamente cariche.	· Dopo 50 utilizzi la luce dell'indicatore diSYSTEME è rossa e verde e lampeggia. L'airbag continuere a funzionare se necessario; quello è un promemoria per ricordarsi di mandarlo all'Assistenza Clienti Arc'teryx per un controllo.	· Prima dell'inizio di agli stagione, almeno una volta l'anno, eseguire unCONTROL visivo complete a occhio nudo, concentrandosi sui punti contenuti nella lista di controllo della manutenzione.
· Controllare a occhio nudo il tessuto dell'airbag in ricerca di eventuali danni.		· Eseguire un test completeness dei cavi elettrici del systemA. Batteria connessa e spenta e maniglia di azionamento sbloccata, tirare la maniglia fino in fondo e mantenere la posizione. Accendere la batteria con l'altra mano. La luce dell'indicatore di systema sare Rossa e continua. Lasciar andare la maniglia di azionamento e, quando il segnale sonoro sare attivo, la luce verde diventerà intermittente.
· Assicurarsi che il cosciale e il suo gancio non siano danneggiati.	· Per istruzioni complete chiamare l'Assistenza Clienti Arc'teryx al numero 1-866-458-2473.
· Assicurarsi che l'airbag sa solo inserto (non arrotolato né piegato) nell'apposito vano.
· Eseguire un azionamento a batteria spenta per assicurarsi che il fermaglio si apra quando si tira la maniglia.		· Eseguire un azionamento di prova.

MANUTENZIONE: LISTA DI CONTROLLO

COMPONENTE	CONTROLLARE:
TESSUTO DELL'AIRBAG	• Buchi, strappi o punti consumati • Decolorazione dovuta all'eccessiva esposizione al sole o a sostanze chimiche
AIRBAG	• Fili sfilacciati o consumati
ATTACCO	• Punti allentati che lo reggono
SOSTEGNO INCROCIATO DELL'ATTACCO	• Estremità mancanti • Fuoriosto (non connette più l'airbag allo zaino)
BATTERIA	• Danni materiali, incrinature • Perdite • Rigonfiamento • Corrosione • Cavo di alimentazione, per anni o incrinature • Cavi della batteria, per anni o decolorazione
MECCANISMO DI AZIONAMENTO	Cavi di azionamento danneggiatiManiglia di azionamento danneggiataViti mancanti o allentate sulla base metallicaAlloggiamento dei cavi di azionamento danneggiato
CAVI • Alloggiamento del cavo incrinato o consumato
COSCIALE	Tessuto sfilacciato o consumatoDanni materiali alle fibbie su una qualiasi delle estremità
BLOCCOPOMPA	Segni di corrosione o un qualunque tipo di dannoLED che non funzionano come previstoVite della fascetta serratubo mancante o allentata

IN CASO SI RISCONTRASSE UNO QUALUNIQUE DI QUESTI PROBLEMI, CHIAMARE L'ASSISTENZA CLIENTI ARC'TERYX PER CHIEDERE AIUTO NEL VALUTARE LA SITUAZIONE E DISCUTERE LA PROCEDURA DA ADOTTARE AL NUMERO 1-866-458-2473 O VISITARE IL SITO WWW.ARCTERYX.COM PER INFORMAZIONI DI CONTACTO DEI RAPPRESENTANTI DELL'ASSISTENZA CLIENTI NEL PROPRIO PAESE.

INDICATORI LUMINOSI DI SISTEMA

SOLO LUCE ROSSA LAMPEGGIANTE

Ilsystemanonfunziona.Inviare l'airbag al servizio manutenzione.

SOLO LUCE ROSSA CONTINUJA

Indica che la maniglia di azionamento è tirata e l'airbag è stato più gonfiato. Riportare la maniglia nella posizione iniziale è la luce verde dovrebbe accendersi e lampeggiare. Se la luce è ancora rossa dopo aver rimesso a quello la maniglia, inviare l'airbag al servizio manutenzione.

SOLO LUCE VERDE LAMPEGGIANTE

Il segnale sono è ATTIVO. Ilsystema è pronto per essere azionato.

LUCI ROSSA E VERDE LAMPEGGIANTI (INSIEME)

50 gonfiamenti compiuti. L'Airbag da Valanga Voltaire dovrebbe continuire a funzionare; tuttavia, è consigliabile inviarlo al servizio manutenzione il prima possibile.

NESSUNA LUCE (E IL SEGNALE SONORO É ATTIVO)

Questo airbag dovrebbe essere inviato al servizio manutenzione. L'unità funziona ma i cavi o i LED sono rotti.

NESSUNA LUCE (E IL SEGNALE SONORO NON É ATTIVO)

Controllare la batteria. Probabilmente non è connessa o è scarica. Se la batteria sembra in funzione ma non si accendono le lui, inviare l'airbag al servizio manutenzione.

LUCE VERDE LAMPEGGIANTE PER UNA VOLTA AL SECONDO E LUCE ROSSA LAMPEGGIANTE PER 8 VOLTE AL SECONDO

Ilsystemasi stasuriscaldando e ritornera automaticamente a funzionare normalmente quando il motore si sare raffreddato eavrarggiuntouna temperatura adeguata.

DURATA DI VITA

L'Airbag da Valanga VOLTAIR ha una durata di vita massima di 10 anni, a prescindere dall'uso. La frequenza d'uso e di manutenzione e i periodi di inattività dell'aibag VOLTAIR influiscono sulla sua effettiva durata di vita e sulla copertura della garanzia. Per ottenere la massima durata e prestazione dell'aibag, seguire le istruzioni sulla manutenzione e conservazione contenate nel manuale in dotazione. Le batterie VOLTAIR dovrebbero funzionale come indicate per almeno 3 anni, in condizioni normali di uso e conservazione.

GARANZIA

Per maggiori informazioni sulla copertura della garanzia dell'Airbag da Valanga VOLTAIR™ per quanto riguarda difetti di fabbricazione o del materiale, visitare il site www.arcteryx.com/ voltair.

SMALTIMENTO

Quando è ora di smaltire l'Airbag da Valanga VOLTAIR, la batteria e/o l'alimentatore, assicurarsi di smaltirli conformmente alle normative locali di riciclaggio e smaltimento di materiali elettrici. Batteria, alimentatore e blocco pompa devono essere totti dallo zaino e smaltiti separatamente. Non smaltirlo insieme ai rifiuti domestici o in discarica.

AMBITO DI APPLICATIONE E LIMITAZIONI

VOLTAIR

L'Airbag da Valanga VOLTAIR e progettato e realizzato in conformità con lo Standard Europeo prEN 16716:2016 e ai sensi della direttiva 89/686/CEE del Consiglio Europeo, altre che delle direttive CE. Le componenti elettroniche sono conformi alle normative UE e sono certificate secondo i seguenti standard: caricatore (EN 61558-2-16:2009 + A1:2013, EN 60335-1, UL 60950-1, CSA-C22.2 No. 60950-1 e Diamond PSE Mark) e batteria (EN 62133 (IEC 62133) (EC 2006/66), CE, FCC e UN 38-3). Tuttavia, in un incidente durante una valanga, potrebbero essere all'opera delle forze e verificarsi delle circostanze tali da superare questei valori standard. Teniamo pertanto a puntualizzare espllicitamente che l'Airbag da Valanga VOLTAIR -, nella sua interezza e nelle parti (airbag, accessori, zaino, etc.), non vu rispondere a tutte le possibili sollecitazioni che possono verificarsi in un incidente durante una valanga.

L'Airbag da Valanga VOLTAIR é fabricato da: Arc'teryx Equipment
- una divisione di Amer Sports Canada Inc. - #110-2220 Dollarton
Highway, North Vancouver, BC, Canada, V7H 1A8

La natura dei materiali e il metod di fabbricazione utilizzati per lo sviluppo dell'Airbag da Valanga si basano su valori standard per prodotti simili.

Questi valori standard rappresentano il profilo richiesto per i test del materiale e operativi condotti da TÜV Süd Product Service GmbH ai sensi della legge federale statunitense Federal Consumer Product Safety Act, della direttiva 89/686/CEE del Consiglio Europeo e delle direttive CE.

VOLTAIRTM	30 L (MODELLO 21827) 20 L (MODELLO 19568)
Volume disponibile dello zaino 30 L 20 L
Volume dell'airbag 150 L 150 L
Peso totale (battery esclusa) 2,68 kg 2,47 kg
Tempo di gonfiamento 5 secondi 5 secondi
Temperature di funzionamento:	tra -30° e +50°C	tra -30° e +50°C
	(tra -22° e +122° F)	(tra -22° e +122° F)
Fabbricante (zaino) Arc'teryx Equipment Arc'teryx Equip
Paese di fabbricazione (zaino)	Canada	Canada
Fabbricante (blocco pompa)	TexEnergy	TexEnergy
Paese di fabbricazione (blocco pompa)	Cina	Cina

SIMBOLI

Indica che la maniglia di azionamento non è biocata.

Indice che l'utente deve leggere il manuale in dotazione prima di utilizzare dispositivo.

Il simbolo del cestino con le rotte barrato richiede all'utente di smaltire i rifiuti elettrici ed elettronici separamente dai rifiuti domestici non ssmasti.

Indica che la maniglia di azionamento e blocata.

Indica che il sistema dell'Airbag da Valanga VOLTAIR' e stato valutato si per il mercato canadese che per quello statunitense (U) 60335-1 (Ed.5)/CSA C22.2 no.60335-1:11)

Questo é un apparecchio di classe
III progettato per essere ricaricato
tramite un alimentatore a bassissima
tensione di sicurezza.

ARCTERYX

Logo Arc'teryx.

Indica che lo zaino delve essere pulto solo in superficie.

19565-64854-0711

In quosto modello d'esempio 19564, il PO 54964 e stato realizzato nel luglio 2016.

VOLTAIR 20

Esempio di nome di un modello.

0195680000494

Localizzato sul'etichetta del codice QR, indica il numero di series unico per l'airbag da valanga.

AnexEquipment

Marchio di fabbrica Arc'tenyx e nome del fabrificante dello zaino.

TE:ENERGY

Marchio di fabbrica dell'azenda che ha realizzato la batteria e lsystema elettrico.

Questo é il marchio di conformità CE, che indica la conformità del prodotto ai requisiti dell'articolo 10 della directa 89/686/CEE del Consiglio Europeo, compeso il test di conformità dell'Airbag da Valanga VOLTAIR condotto da TUV Product Service GmbH, CS4 -Sport, PSA Daimlerstrasse 11, 85748 Garching, Germania (Organismo Notificato n° 0123).

FEN1671B2018

Questo indica che il sistema dell'Airbag da Valanga VOLTAIRTM e conforme alla normativa For EN 16716, Attrezatura da alpimismo - Sistemi di airoag da valanga - Requisiti di sicurezza e metodi di prova.

P∈5

Simbalo del Codice IP che indica che involvolo del dispositivo elettrico dell'Airbag de Valanga VOLTAIRTM a tenuta di polvere e resiste ai getti d'accqua sono danni, come da norma IEC 60529.

VOLTAIR

アバーニフアハダGU一マ二彌

21827VOLTARAENI二A

王乃L19568VOLTAIR7AUBANTETAB20L

特此予以的请见：www.arcteryx.com/patents在参照以下

製の登録は以下www.arkeryx.com/voltar

VOLTA7A7A7A7
