MANUALE UTENTE BO687MBN BOMPANI

Istruzioni per l'uso CUCINA

Summario

Avvertenze 5

Dati tecnici e caratteristiche 14

Installazione 15-16

Uso catenelle di sicurezza 15

Aerazione del locale 15

Ubicazione 15

Montaggio piedini 15

Bilanciatura coperchio 15

Montaggio maniglia porta forno 15

Collegamento gas 15

Adattamento ai diversi gas 15

Sostituzione iniettori 15

Regolazione minimo 16

Allacciameto elettrico 16

Accensione elettrica 16

Dispositivo di sicurezza 16

Perl'utente 17-21

Aerazione del locale 17

Accensionedebruciatori 17

Accensionedel fornoagas 17

Accensionedelgrillagas 17

Dispositivo di sicurezza 17

Accensione elettrica 17

Uso piano di cottura a gas 17

Uso piastre elettriche 17

Uso forno a gas 17

Uso grill a gas 18

Uso grill elettrico 18

Uso forno elettrico multiforno "6" 18

Uso fornou multifunzione 18

Interruttore-spia luce / girarrosto 20

Kit multispiedo 20

Uso grill elettrico con forn o elettrico 20

Montaggio multispiedo 20

Uso del contaminuti 20

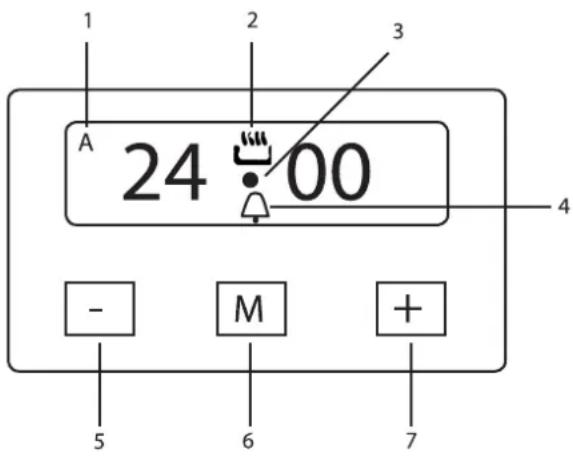

Uso del programmatore elettronico 20

Accessor delorno 21

Per togliere la porta delorno 21

Uso piano vetro ceramica 21

Pulizia piano vetro ceramica 21

Consigli di ordine generale 22

Direttiva 2012/19/CEE (RAEEE) 22

Regolamento Europeo n° 1935/2004 22

Figure 70-72

GB English

• L'apparecchio e le sue parti accessibili divertano molto calde durante l'uso. Si deve prestare attenzione a non toccare gli elementi riscaldanti. I bambini con meno di 8 anni di età devono essere tenuti lontani se non continuamente sorvegliati.
• Questo appearecchio può essere utilizzato da bambini dagli 8 anni in su e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenza, a condizione che siano sorvegliati o che abbiano ricevuto istruzioni per l'uso dell'apparecchio in modo sicuro per capire i rischi inerenti.
• I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambinienza sorveglianza.
• ATTENZIONE: Lasciare un fornello incustodito con grassi e oli cui quere essere pericoloso e cui provocare un incendio. Non bisogna MAI tentare di spegnere una fiamma/incendio con acqua, bensi bisogna spegnere l'apparecchio e coprire la fiamma per esempio con un coperchio o con una coperta ignifuga.
• Le superfici interne del cassetto(se presente) posso nono diventare calde.
• Eliminare eventuali liquidi presenti sul coperchio prima di aprirlo.
• ATTENZIONE: Assicurarsi che l'apparecchio sua spento prima di sostituire la lampada per evitare la possibilità di scosse elettriche.
• Durante l'uso l'apparecchio diventa molto caldo. Si dovrebbe fare attenzione a non toccare gli elementi riscaldanti all'interno delorno.
• Le parti accessibili possono divertare molto calde durante l'uso. I bambini dovrebbero essere tenuti a distanza.
• In caso di collegamento diretto alla rete di alimentazione, è necessaria la segunte avvertenza: "Per il collegamento diretto alla rete, è necessario prevedere un dispositivo che assicuri la disconnessione dalla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, conformmente alle regole di installmentazione".
• Qualsiasi intervento, all'interno delorno o ove

vi sua possibilità di accedere a parti molto tensione, deve essere preceduto sempre dal disinnesco dell'alimentazione elettrica.

• Non utilizzato il vano scaldapiatti come ri-postiglio per liquidi infiammabili od oggetti chetemono il calore, come legno, carta, bomboletta a pressione, fiammiferi, ecc.
• Controllare frequentlymente il tubo di raccordo in gomma curare che sia sufficientemente lontano da pareti calde, che non abbia curve brusche o strozzature, e che sia in buone condizioni. Il tubo deve essere sostituito al più tardi alla data indicata e deve essere assicurato alle due estremità per mezzo di fascette stringitubo normalizzate.
• Nel caso la rotazione dei rubinetti divenga dificoltosa nel tempo, contattare il Servizio Assistenza Tecnica.
• Le parti smaltate o cromate si lavano con acqua tiepida saponata o con detersivi non abrasivi. Per i bruciatori superi e gli spartifiamma, in- vece, si può usareanche uno spazzolino metallico per disincrostare. Asciugare accuratamente.
• Non usare abrasivi per pulire parti smaltate o cromate.
• Lavando il piano di cottura, evitare inondazioni. Fare attenzione che non entri acqua o altri nei fori di alloggiamento dei brucitori; ciò potrebber risultare pericoloso.
• Le candele per l'accensione elettrica devono essere mantenute pulite ed asciugate al termine di agli impiego, soprattutto se vi sono stati gocciolamenti o trabocchi dalle pentole.
• In caso di coperchio in vetro: Non chiuderlo finché i bruciatori o le piastre del piano lavoro sono caldi perché potrebbe scheggiarsi o romperversi.
• Non urtare le parti smaltate e le candele di accensione (se vi sono).
• Quando la cucina non è in servizio, è buona norma chiudere il rubinetto centrale (o murale) del gas.
• Non usare per la pulizia materiali ruvidi abrasivi o raschietti metallici affiliati per pulire le ported vetro del forno dato che possono graffiare la superficie e causare la frantumazione del vetro.
• Non utilizzato pulitori a vapore per la pulizia dell'apparecchio.
  -Non è previsto un piedistallo per l'installazione della cucina.

• Non spostare mai la cucina tenendola per la maniglia porta forno.

• L'apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema a Commands a distanza separato.

• ATTENZIONE: L'uso di un appearecchio a gas per cucinare porta alla produzione di calore, umidità e prodotti di combustione nella stanza in cui è installato. Assicurarsi che la cucina sia ben ventilata specialmente quando l'apparecchio è in funzione: Maintainere i fori di ventilazione naturale aprire o installare un dispositivo di ventilazione meccanica (cappa aspirante).
• ATTENZIONE: Questo apparecchio deve essere utilizzato solo a scopo di cottura. Non deve essere utilizzato per altri scopi, ad esempio per riscaldamento di ambienti.

Si declina agli responsabilità per danni a cose o a personne derivanti da una cattiva installmente o da un uso non corretto della cucina.

In caso di anomalie, e soprattutto se si avvertissero fughe di gas o di corrente, interpellare il tecnico allafrica includin indugio.

GB English

Warnings

• La nostra Società, nel ringraziarVi per aver scelto uno dei loro qualificati prodotti, desidera vivamente che ottentiate da但这a apparecchiatura le migliori prestazioni, giustamente auspicate al momento dell'acquisto. A questo scopo Vi invita a leggere e seguire attendamente le istruzioni del presente libretto; considerando oviamente solo quei paragrafi che riguardano accessori e struuntazione presenti nel Vostro apparecchio. La Ditta costrutrice declina agli responsabilità per anni a cose o a persone derivanti da cattiva installmento o non corretto uso dell'apparecchio stesso.
• Nello spirito di produrre appearecchi sempre più allineati alle tecniche moderne, e/o per una永远不会 migliorare qualità del prodotto, la nostra Società si riserva il diritto di apportare modifiche,anche alla preavviso, alla per altri create disagi in utenza.
• Per eventuali richieste di pezzi di ricambio, la domanda al Vostro rivenditore deve essere completenessata dal n^ di modello e n^ di matricola stampigliati sulla targhetta matricolare. La targhetta è visibile aprendi il vano scaldapiatti (se esiste) oppure è situato nelle schienale della cucine.
• APPARECCHIO CONFORME ALLE DIRRETTIVE:
• Direttiva GAD (Gas) 2009/142/EEC e successive modifiche
• Direttiva LVD (bassa tensione) 2006/95/EEC e successive modifiche
• Direttiva EMC (compatibilità elettromagnetica) 2004/108/EC
• Direttiva ROHS 2011/65/EU
• Direttiva WEEE 2012/19/EEC
• Direttiva EUP (standby) 2005/32/CE
• Regolamento Europeo 1935/2004 (materiali a contatto dei cibi)
• Regolamento Europeo 65/2014 (etichette energetiche fornii)
• Regolamento Europeo 66/2014 (ecodesign)

CENTRI ASSISTENZA TECHNICA

Per assistenza tecnica autorizzata e ricambi originali rivolgersi al numero unico*

Oppure visitare il site www.bompani.it

• al costo massimo di 2 centesimi di euro al minuto (iva inclusa)anche da cellulare.

PREMESSA

• Del presente libretto interessano solo voci e capitoli relativiagli accessori presenti in cucina.

IT

Dati e caratteristiche tecniche

Dimensioni esterne nominali Cucine 90	x60
Altezza al piano di lavoro	cm. 85
Altezza a coperchio alzano	cm. 141
Profondità a porta chiusa	cm. 59
Profondità a porta aperta	cm. 100
Larghezza	cm. 90

Dimensioni utili Forno	con grill multifunzione
Larghezza	cm. 75
Profondità	cm. 48
Altezza	cm. 33
Volume	I. 119

BRUCIATORI A GAS (iniettori e portate) 90x60

Gas Bruciatore Iniettore		portata	ridotta (kW)	portatannominale (kW)
G20	ausiliario	77	0,40	1,00
20	semirap.	97	0,58	1,65
mbar	rapido	123	0,80	2,80
	forno 5,0 kW	170	1,20	5,00
	forno 3,3 kW	135	1,20	3,30
	grill 3,8 kW	155	-	3,80
	grill 3,0 kW	130	-	3,00
	tripla corona ec.	145	1,70	4,00
G30	ausiliario	50	0,40	1,00
28-30	semirap.	65	0,58	1,65
mbar	rapido	83	0,80	2,80
G31	forno 5,0 kW	120	1,20	5,00
37	forno 3,3 kW	90	1,20	3,30
mbar	grill 3,8 kW	100	-	3,80
	grill 3,0 kW	86	-	3,00
	tripla corona ec.	98	1,70	4,00
G110	ausiliario	150	0,40	1,00
8	semirap.	185	0,58	1,65
mbar	rapido	265	0,80	2,80
	forno 5,0 kW	330	1,20	3,40
	forno 3,3 kW	310	1,20	3,30
	grill 3,8 kW	285	-	3,20
	grill 3,0 kW	290	-	3,00
	tripla corona ec.	350	1,70	4,00

Cat.: vedi targhetta matricolare in copertina;
Classe 1 oppure 2.1
Cucine di tipo "X"

POTENZE ELEMENTI

resistenza platea

1,65 kW

resistenza cielo

1,15 kW

resistenza circolare forno

2.50 kW

grill

2,40 kW

ventola

25W

luce forn

40W

PIASTRE ELETTRICHE

0 145

1,0 kW - Piastra Normale

1,2 kW - Piastra Normale

0 180

1,5 kW - Piastra Normale

1,7 kW - Piastra Normale

1,8 kW - Piastra Hight Light

0 210-144

2,2 - 1,0 kW - Piastra Hight Light

EQUIPAGGIAMENTO

Tutti i modelli sono dotati di dispositivo di sicurezza per bruciatori forno e grill.

Secondo i modelli, le cucine possono essere inoltre:

• Dispositivo di sicurezza per uno o più bruciatori del piano di cottura.

• Accensione elettrica ai bruciatori superiori

• Accensione elettrica ai bruciatori forno e grill.
• Termostato per forno.
• Illuminazione elettrica nel forno.
  Girarrosto.
• Bruciatore del grill.
• Contaminuti meccanico.
• Programmatore elettronico.

Per la DISPOSITIONE DEI BRUCIATORI SUL PIANO, vedere i modelli rappresentati in figura 1 in fondo al libretto.

Per lo SCHEMA ELETTRICO vindere la figura 2 in fondo al librettto.

La potenza elettrica è riportata sulla targhetta matricolare. La targhetta è visible aprendi il vano scaldapiatti (se esiste) oppure è situato nelle schienale della cucina. Una copia della targhetta è incollata sulla copertina del libretto.

Informazioni utili per il consumo energetico fornì elettrici.

Queste informazioni completeness ed arricchiscono delle riportate nella schedea tecnica (stiker adesivo) assieme al libretto istruzioni.

	Mod. 96 N Multitunizione
Marchio UE di qualità ecologica No
Tempo impiegato per cottura carico normale statico in minuti 61,6
Tempo impiegato per cottura carico normale ventilato in minuti 81,6
Consumo posizione stand-by inwatt ...
Superficie utile del piano di cottura leccarda in cm2	2729

IT

Installazione

INSTALLAZIONE

L'installazione deve essere effettuata da persona qualificata che dovrà atteneri alle norme di installmentazione vigenti.

Prima dell'installazione assicurarsi che le condizioni di distribuzione locale (natura e pressione del gas) e la regolazione dell'apparecchio siano compatibili. Le condizioni di regolazione di questo apparecchio sono scritte sulla targetta in copertina.

Questo apparecchio non è raccordato ad un dispositivo di evacuatione dei prodotti di combustione. Dovr èssere installato e raccordato conformmente alle regole di installatione in vigore. Questo apparecchio può essere installato e funzionare solo in locali permanentemente ventilati secondo le norme nazionali in vigore.

• Per l'Italia: UNI 7129 o 7131. Inoltre per gli appearecchi privi del dispositivo di sicurezza per l'assenza di fiamma sul piano di lavoro vale:"Questo appearecchio cui esere utilizzato solo in ambienti con ventilazione maggiorata secondo il D.M. 1 Aprile 1993

LE CATENELLE DI SICUREZZA

! Per evitare il ribaltamento accidentale dell'apprecchio, ad esempio causato da un bambino che si arrampica sulla porta forno, le catenelle di sicurezza DEVONO essere tassativamente installate !

La cucina è dotata di catenelle di sicurezza che devono essere fissate con una vite (non fornita in accessorio) sul muro posteriori all'apparecchio, alla stessa altezza del fissaggio sull'apparecchio. Assicurarsi che le catenelle siano fissate nella parte posteriore della cucina, come indicato nella fig. 20, in modo che siano strette e parallele al livello del suolo.

! Ad installatione ultimata le catenelle devono essere mantenute in trazione!

AERAZIONDELLOCALE

I locali in cui sono installati gli appearecchi a gas devono essere ben aerati al fine di permettere una combustione del gas e una ventilazione corretta.

In particolare l'afflusso di aria necessaria per la combustione non deve essere inferiore a 2m^3 /h per ciascun kW di portata nominale installato.

AEREAZIONE VANO CASSETTO CON FORNO A GAS

Nel vano cassetto o scaldavivande si consiglia di non posizionare oggetti di grande dimensioni quali leccarde, tetgami variet. che possano impedire con la loro presenza una normale aerazione per il funzionamento del bruciatore forno.

UBICAZIONE

Liberare la cucina dagli accessori d'imballaggio, comprese le pellicole che rivestono le parti cromate o inox.

Collocare la cucina in luogo asciutto, agevole, esente da correnti d'aria. Tenere l'opportuna distanza da pareti che temono il calore (legno, linoleum, carta, ecc.).

La cucina può essere installata libera oppure tra due mobili le cui pareti devono resistere a una temperatura di 100^ e che non possono essere più alte del piano di lavoro.

MONTAGGIO PIEDINI (LIVELLAMENTO)

Le cucine sono dotate di piedini regolabili da avvitare rispettamente sugli angoli posteriori e anteriors della cucina. Agendo sui piedini è possibile una regolazione dell'apparecchiatura in altezza, per un preciso accostamento al mobile, per un livellamento con gli altri piani e per una distribuzione uniforme dei liquidi conteni nei tegami e nelle pentole. Vedi fig. 3.

BILANCIATURA COPERCHIO

I modelli dotati di coperchio in cristallo sono corredati con speciali molle bilanciate. Esse sono inserte nella cerniera al fine di consentire la chiusura dolce e regolare del coperchio.

MONTAGGIO MANIGLIA CON VETRO PORTA FORNO INCAS-SATO

• Apire completamente la porta.
  -fare leva delicatamente con un manico di una posata nelle tre rientranze ricavate nella controporta nella parte superiore, una alla volta.
• il vetro liberato alla sede delle tre mollette, potra essere sfilato dal profilo inferiore della controporta.
• fissare la maniglia a corredo mediante le due viti in dotazione. Vedi fig. 4
  Terminato il montaggio della maniglia, rifare le medesime operazioni in senso contrario.
• Inserire il vetro nel profilo inferiore della controporta.
• premere delicatamente il vetro nella parte superiore affinché i tre perni, siliconati nella parte interna, rientrino nei rispetti fori di fissaggio.
• assicurarsi che la porta si richiuda completeness.

COLLEGAMENTO ALL'ALIMENTAZIONE DEL GAS

L'apparecchio viene predisporto con portagomma per instal-lazione libera.

Nel caso di apparecchio installato tra due mobili classe 2 st. 2-1, l'unico collegamento ammesso è quello rappresentato in fig. 5 - A (norma d'installazione UNI 7129 paragrafo 2.5.2.3).

Prima di collegare la cucina verificare che sua predisposta per il gas con il quale sare alla alimentata. In caso contrario eseguire la trasformazione individata nel paragrafo "Adattamento ai diversi gas". Il collegamento dell'apparecchio si fa a destra. Se il tubo delve passare dietro, delve rimanere nella parte bassa della cucina. In tale zona la temperature è circa 50^ .

• Raccordo con tubo metallico flessibile o con tubo metallico rigido (vedi Figura 5 dis.A):

Il raccordo si effettua con un tubo conforme alle norme nazionali, avvitato direttamente sul raccordo, con l'interposizione di una guarnizione di tenuta, fornita in dotazione.

• Raccordo con tubo in gomma su portagomma (vedi Figura 5 dis. B e C):

Si effettua con un tubo in gomma che porta il marchio di conformità alla norma in vigore. Il tubo deve essere sostituito alla data indicata e deve essere assicurato alle due estremità per mezzo di fascette stringitubo normalizzate (UNI CIG 7141) e deve essere assolutamente accessibile per il controllo del suo stato suolta la sua lunghezza.

• Dopo l'installatione verificare la buona tenuta dei raccordi.
• Per il funzionamento con B/P verificare che la pressione del gas si consoa quanto indicato sulla targhetto matricolare.

IMPORTANT:

• Impiegare solo tubi flessibili metallici (UNI CIG 9891) o in gomma (UNI CIG 7140) normalizzati.
• Il regolatore di pressione per GPL deve essere conforme a UNI 7432.
• Il raccordo della rampa è conforme a ISO 228-1.
• Evitare curve brusche nel tubo e tenerlo opportunamente scostato da pareti calde.

Qualora la cucina non fosse più predisposta per funzionare con il tipo di gas disponibile, occorre trasformarla, procedendo nel seguente ordine:

• Sostituzione degli iniettori (consultando il quadro a pag. 14);
• regolazione dell'aria primaria;
• regolazione dei "minimi".

Nota: Adgniambiamento di gas incollare sull'etichetta matricolare l'indicazione del gas di nuova regolazione.

PER SOSTITUIRE GLI INIETTORI AI BRUCIATORI DEL PIANO DI LAVORO (fig. 6)

• Togliere la griglia, gli spartifiamma (A) e i bruciatori (B);

IT

Installazione

• svitare e togliere l'iniettore situato nel fondo di ciascun portainiettore (C);
• sostituire l'iniettore conformmente alla tabella di pag.
  14,utilizzando una chiave da 7mm avvitare e stringere a fondo;
• verificare la tenuta del gas;
• riposizionare i bruciatori, gli spartifiamma e la griglia.

PER SOSTITUIRE L'INIETTORE AL BRUCIATORE DEL FORNO (fig. 7a)

• Allentare la vite di fissaggio del fondo forno;
• togliere il fondo forno (spingendolo all'indietro e sollevandolo);
• asportare il bruciatore forno dopo aver molto la vite che lo fissa;
• sostituire l'iniettre utilizzando una chiave a tubo da 7mm

PER SOSTITUIRE L'INIETTORE AL BRUCIATORE DEL GRILL (fig. 7b)

• Asportare il bruciatore dopo aver molto le due viti che lo fissano;
• sostituire l'inietto utilizezzando una chiave a tubo da 7mm

RACCOMANDAZIONI IMPORTANTI:

• Non serrare mai esageratamente gli iniettori;
• a sostituzione avvenuta, controllare la tenuta gas di tutti gli iniettori.

REGOLAZIONE DEL "MINIMO" BRUCIATORI PIANO DI LAVORO

Nel caso che la cucina debba funzionare con gas liquido (B/P), il by-pass dei rubinetti deve essere avvitato a fondo. La cucina può essere dotata di rubinetti tipo "A", aventi il by-pass all'interno (vi si accede introducendo un piccolo cacciavite nell'astina) o di tipo "B" aventi il by-pass all'esterno, sul lato destro (vi si accede diretamente). Vedi figura 8.

Se la cucina deve funzionare con gas naturale si procede nel seguente modo per entrambi i tipi di rubinetto:
- Accendere il bruciatore con la fiamma al max.;
- sfilare la manopola, per semplice trazione,enza fare leva sul cruscotto, che si potrebbe danneggiare;
- accedere al by-pass con un piccolo cacciavite e svitarlo di 3 giri circa (ruotando il cacciavite in senso antiorario);
- ruotare ulteriormente l'astina del rubinetto, in senso antiorario, fino all'arresto: la fiamma si presentererà al max.;
- riavvitare molto lentamente il by-pass,enza spingere assialmente il cacciavite, fino a create una fiamma apparentemente ridotta di 3/4, curando tuttavia che sua sufficientemente stabileanche con moderate correnti d'aria.

REGOLAZIONE DEL "MINIMO" BRUCIATORE FORNO

Nel caso che la cucina debba funzionare con gas liquido (B/P), il by-pass del termostato deve essere avvitato a fondo. Qualora inceve la cucina debba funzionare con gas naturale si procede nel seguente modo:

• Togliere il fondo del forno (spingendolo versus lo schienale ed alzandolo);
• accendere il bruciatore delorno posizionando l'indice della manopola sulla posizione di "massimo";
• chiudere la porta delorno;
• accedere al by-pass del termostato (vedi fig. 9);
• svitare il by-pass del termostato di circa 3 giri;
• trascorsi 5 o 6 minuti, portare l'indice della manopola sulla posizione di "minimo";
• riavvitare lentamente il by-pass osservando l'abbassarsi della fiammaattraverso I'oblo della porta (chiusa) fino a che il dardo della fiamma si presenta lungo 4 mm circa. Si raccomanda di non tenere la fiamma eccessivamente bassa. Essa deve risultare stabileanche con movimento deciso della porta del forno sua in chiusura che in aperture;
• spegnere il bruciatore, rimontare il fondo forno.

Prima di procedere all'allacciamento, assicurarsi che:

• la tensione in rete corrisponda a quella indicata sulla targhetta matricolare;
• la presa di "terra" sua efficente.

Se l'apparecchio è equipaggiato di un cavo alla spina, la spina da utilizzare è di tipo normalizzato e tenere conto che:

• cavo verde-giallo delve essere utilizzato per il collegamento a terra;
• cavo blu per il neutro;
• cavo marrone per la fase;
• il cavo non deve entrare in contatto con pareti calde che siano superiore a 75^
• in caso di sostituzione del cavo, delve essere di tipo HO5RR-F con sezione adeguata ( schemi in fig. 2)
• in caso l'apparecchio sia fornito penza cavo,utilizzare cavo tipo HO5RR-F con sezione adeguata (schemi in fig. 2).

IMPORTANT: il costruttore declina agli responsabilità per danni dovuti all'assenza del rispetto delle regolamentiazioni e delle norme in vigore. Si raccomanda di controllare che il collegamento a terra dell'apparecchio sia fatto in modo corretto (vedere schemi in fig. 2 in fondo al libretto).

PER CUCINE MUNITE DI ACCENSIONE ELETTRICA

Le corrette distance fra l'elettro do ed il bruciatore sono indicate nelle figure 7a,7b.

Se non scocca la scintilla è bene non insistere: si potrebbe daneggiare il generatore. Possibili cause di funzionamento anomalo o inefficiente:

• candela umida, incrostata o roffa;
• distance non corretta elettro-do-bruciatore;
• filo conduttore della candela rotto o privo di guaina;
• scintilla che scarica a massa (in altre parte della cucina);
• generatore o microinterrotture danneggiati;
• accumulo di aria nelle tubazioni (specie dopo lunga inattività della cucina);
• miscela aria-gas non corretta (cattiva carburazione).

IL DISPOSITIVO DI SICUREZZA

La corretta distanza fra l'estremità dell'elemento sensibile della termocoppia ed il bruciatore éindicata nelle figure 7a,7b.

Per controllare l'efficienza della valvola, operare come segue:
- accendere il bruciatore e lasciarlo funzionare per 3 minuti circa;
- specnere il bruciatore riportando la manopola sulla posizione di chiusura () ;
- trascorsi 90 secondi per i brucitori del piano, 60 secondi per i brucatori forno e grill, portare l'indice della manopola sulla posizione di "aperto";
- abbandonare la manopola in questa posizione ed accostare un fiammifero accesso al bruciatore: NON DEVE ACCENDERSI.

Tempo occorrente per eccitare il magnete durante l'accensione: 10 secondi circa;

Tempo di intervento automatico, dopo lo spegnimento della fiamma: non altre 90 secondi per i brucitori del piano; non altre 60 secondi per i brucitori forno e grill.

AVVERTENZE:

• Qualunque intervento technician all'interno della cucina deve essere preceduto dal disinserimento della spina elettrica e alla chiusura del rubinetto del gas.
• Le verifiche di tenuta sul circuito gas non devono essere eseguite con l'uso di fiamme. Se non si disponone di uno specifico dispositorio di controllo, si cui utilizzare schiuma od acqua abbondamente saponata.
• Richiudendo il piano di lavoro curare che i fili elettrici delle candelie (se vi sono) non si trovino in prossimità degli iniettori, per evitare che vadano a posarsi sugli stessi.

IT

Per l'utente

COME SI USA LA CUCINA

AERAZIONDELLOCALE

L'utilizzo di un appearecchio di cottura a gas porta alla produzione di calore e umidità nel locale in cui è installato. Vigilare al fine di assicurare una buona aerazione della cucina: Maintainere aperti gli orifizi di aerazione naturale, oppure installare una cappa di aspirazione forzata. Nel caso di un uso intensivo e prolongato più essere necessaria un'aerazione supplementare per esempio, averando una finestra, o un'aerazione più efficace, augmentando per esempio la potenza della ventilazione forzata.

ACCENSIONE DEI BRUCIATORI DEL PIANO DI LAVORO

• Premere e ruotare la manopola in senso antiorario fino al simbolo segnato sul cruscotto (posizione di fiamma al max.);
• nel contempo accostare un fiammifero acceso alla testa del bruciatore;
• volendo una riduzione della fiamma, ruotare ulteriamente la manopola dello stesso senso portando l'indice della stessa sul symbolo (posizione di fiamma al min.).

PER BRUCIATORI DEL PIANO MUNITI DEL DISPOSITIVO DI SICUREZZA

• Premere e ruotare in senso antiorario fino al simbolo sul cru-scotto (posizione fiamma al max.);
• accostare un fiammifero accesso al bruciatore e mantenere la manopola premuta a fondo per 10 secondi circa;
• abbandonare quindi la manopola ed accertarsi che il bruciatore rimanga acceso. In caso contrario, ripetere l'opération.

ACCENSIONE DEL BRUCIATORE FORNO

• Aprire la porta delorno;
• premere e ruotare la manopola in senso antiorario fino alla posizione di "massimo";
• accostare un fiammifero accesso al foro centrale del fondo forn o premere a fondo la manopola (vedi fig. 10);
• verificare l'avvenuta accensione attraverso i due fori laterali del fondo mantenendo sempre premuta la manopola;
• dopo 10 secondi circa, abbandonare la manopola ed accertarsi che il bruciatore sia rimasto acceso. In caso contrario, ripetere l'operazione.

ACCENSIONDELBRUCIATOREGRILL

• Collocare la protezione manopole come indicato in fig. 13;
• premere e ruotare la manopola del forno verso destra, sino al-l'arresto;
• accostare un fiammifero acceso al tubo forato del bruciatore e premere a fondo la manopola (vedi fig. 11);
• verificare l'avvenuta accensione del bruciatore mantenendo sempre premuta la manopola;
• dello 10 secondi circa, abbandonare la manopola ed accertarsi che il bruciatore sia rimasto acceso. In caso contrario, ripetere l'operazione.

IL DISPOSITIVO DI SICUREZZA

I brucatori muniti di quello disposativo hanno il pregio di essere protetti in caso di spegnimento accidentale. Infatti, in tal caso, l'erogazione del gas al bruciatore interessato viene autonomamente bloccata, evitando in tal modo pericoli derivanti da una fuoriuscita di gas incombusto: dallo spegnimento della fiamma, non devono trascorrere più di 60 secondi per i brucatori forno e grill o 90 secondi per i brucatori del piano di cottura.

PER CUCINE MUNITE DI ACCENSIONE ELETTRICA

Vale interamente quanto detto sopra, salvo che I'uso del fiammifero è sostuito da una scintilla che si ottiene premendo,anche ripetu-tamente, il pulsante che si trova sul cruscotto, oppure premendo

la manopola del bruciatore che si intende accendere.

Qualora l'accensione elettrica si rilevasse dificoltosa per determinati tipi di gas, si consiglia di effettuare l'operazione con la manopola sulla posizione di "minimo" (fiamma piccola).

• Per le cucine munite di accensione elettrica ai bruciatori forno e grill, è imperativo accendere质疑i bruciatori con la porta del forno totalmente aperta;

• Durante l'accensione dei brucitori del forno e del grill che sono provvisti del dispositorio di accensione,esso non deve essere azionato per più di 10 secondi. Se dopoquesti 10 secondi il bruciatore non è acceso, smettere di agire sul dispositorio, lasciando la porta aperta e attendere almeno un minuto prima di riprovare ad accendere il bruciatore. Qualora il malfunzionamento del dispositorio di accensione dovesse ripetersi, provedere all'accensione manuale e chiamare il servizio assistenza.

AVVERTENZE:

• Se, dopo una certa inattività della cucina, l'accensione risultasse difficoltosa, è un fatto normale. Basteranno tuttavia pochi secondi perché l'aria accumulatasi nelle tubazioni venga espulsa;
• in agli caso, bisogna evitare una esagerata erogazione di gas incombusto dai brucitori. Se l'accensione non avviene in un tempo relativamente breve, si ripete l'operazione dopo averere riportato la manopola sulla posizione di chiusura (
• alla prima accensione del forno e del grill si potra avvertire un caratteristico odore e fumo uscire alla bocca del forno stesso. Cio è dovuto al trattamento delle superfici ed a residui oleosi sui bruciatori.

COME SI USANO I FUOCHI DEL PIANO DI COTTURA

Usare recipienti con diametro adeguato al tipo di bruciatore. Le fiamme infatti non devono sporgere dal fondo delle pentole. Consigliamo:

• per bruciatore ausiliario = recipiente di almeno cm. 8 utilizzato la griglia di riduzione fornita con la cucina
  -perbruciatore semirapido = recipientedi almeno cm.14
• per bruciatore rapido e tripla corona = recipiente di almeno cm. 22

NOTA: non stazionare mai la manopola in posizioni intermediie fra il symbolo di fiamma al massimo e la posizione di chiusura (

PER CUCINE MUNITE DI PIASTRE ELETTRICHE

Le diverse intensità di calore si ottengono nel seguente modo:

• posiz. 1 = intensita minima per tutte le piastre;
• posiz. 6 = intensita massima per piastre normali e piastre rapide (con disco rosso);
• posiz. 0 = tuttospento

Le pentole non devono mai ave diametro inferiore a quello della piastra ed il loro fondo delve essere piatto il più possibile (fig. 12).

AVVERTENZE:

• Non lasciare funzionare piastre non coperte da pentole, salvo la prima volta, per circa 10 minuti, per far asciugare residui di olio o di umidità;
• se la piatra deve rimanere a lungo inattiva, è bene ungerne moderatamente la superficie verniciata;
• evitare le incrostazioni sulla piastra per non essere costretti all'uso di abrasivi per pulirla.

• Dopo aver acceso il bruciatore, lasciare riscaldare ilorno per 10 minuti;
• predisporre la vivanda da cuocere in una teglia di normale commercio, e appoggiarla sulla griglia cromata;
• introdurre il tutto nel forno utilizzando di preferenza il gradino più alto possibile e portare l'indice della manopola sulla posizione desiderata;
• la fase di cottura può essere osservataattraverso I'oblo della porta e con forno illuminato. In tal modo si evitera di aprirere frequente

IT

Per l'utente

mente la porta stessa, salvo che per oleare o ungere la vivanda;
NOTA: Per cucine prive di termostato:

a) con bruciatore forno 5kW

• con la manopola in posizione di "massimo" = 280^
• con la manopola in posizione di "minimo" = 160^

b) con bruciatore forno 3,3kW:

• con la manopola in posizione di "massimo" = 275^
• con la manopola in posizione di "minimo" 0 = 160^

Non stazionate mai la manopola in posizioni intermedie fra i simboli di "massimo" e di chiusura ().

• collocare la protezione manopole (vedi fig. 13);
• accendere il bruciatore ed attendere quale minuto per dare tempo al bruciatore di riscaldarsi;
• posare la vivanda sulla griglia;
• introdurre il tutto sul gradino più alto delorno;
• collocare la leccarda sul gradino inferiore;
• richiudere dolcamente la porta appoggiandola alla protezione manopole;
• dopo quale minuto rivoltare la vivanda per esporre l'altro lato ai raggi infrarossi; (il tempo di esposizione è subordinato al tipo di vivanda ed al gusto personale dell'utente).

Vedere tabella " Alimenti da grigliare"

Alimenti da grigliare Tempo (minuti)
	1° lato	2° lato
Carni basse o sottili	6	4
Carni moderatamente alto	8	5
Pesci sottili e alla squame	10	8
Pesci moderatamente voluminosi	15	12
Salsicce	12	10
Toast	5	2
Piccoli volatili	20	15

NOTA: al primo impiego del grill sinota una fuoriuscita di fumo dalorno. Prima di mettere vivande a cuocere, occorre quindi attendere che eventuali residui di olio sul bruciatore siano totalmente bruciati. Il grill deve essere usato solo alla sua portata calorica nominale. Le parti accessibili sono essere calde quando il grill è utilizzato! Allontanare i bambini.

ATTENZIONE: alcuni modelli di cucine perché la protezione manopole, prevedono la grigliatura a porta chiusa.

COME SI USA IL GRILL ELETTRICO CON FORNO A GAS

• accendere resistenza grill;
• posare la vivanda sulla griglia;
• introdurre il tutto sul gradino più alto delorno;
• collocare la leccarda sul gradino inferiore;
• richiudere dolcamente la porta ;
• dopo quale minuto rivoltare la vivanda per esporre l'alto lato ai raggi infrarossi; (il tempo di esposizione è subordinato al tipo di vivanda ed al gusto personale dell'utente).Vedere tabella "Alimenti da grigliare"

La resistenza del grill, collocata nella parte alta del forno, si mette in funzionamento ruotando la manopola del termostato in senso orario fino al significolo del grill sul crucotto. L'accensione della spia rossa segnalera l'avvenuto inserimento della resistenza.

FORNO ELETTRICO MULTIFORNO " 6 " PROGRAMMI di COTTURA

Grazie ai diversi elementi riscaldanti comandati da un selettore e regolati da un termostato,partendo alla posizione 0 (spento) e girando la manopola di selezione in senso orario si hanno le seguenti positizioni:

• symbolo :accensione lampada forno (che rimarra sempre accesaanche con l'indice della manopola su tutte le posizioni )

• significato: accensione lampada forno e spia rossa, funzionamento della ventola.

• simbolo :cottura convenzionele forno "statico", la temperatura del forno viene regolata mediante la manopola del termostato.

• simbolo :cottura con forno ventilato, su uno o due livelli, la temperature del forno viene regolata mediante la manopola del termostato.

-simbolo :accensionegrill.
- simbolo :cottura velo con forno ventilato, la temperatura del forno viene regolata mediante la manopola del termostato.
NOTA: La spia gialla si accende secondo l'intervento del termostato. Prima di introdurre le vivande da cuocere, si lasci riscaldare ilorno per 10 minuti almeno.

FORNO ELETTRICO MULTIFUNZIONE

Grazie ai diversi elementi riscaldanti comandati da un selettore e regolati da un termostato, quello forno offre più modi di cucinare, impostati su tre fonti di calore principali:

a) Propagazione forzata del calorie (forno ventilato)
b) Propagazione spontanea del calore (convezione o fornso statico)
c) Raggi infrarossi (grill).
Partendo alla posizione 0 (spento) e girando la manopola di selezione in senso orario si hanno le seguenti positizioni:
- simbolo :accensione lampada forno e spia rossa, funzionamento della ventola.
- simbolo :cottura convenzionale forno "statico", la temperatura del forno viene regolata mediante la manopola del termostato.
- simbolo :cottura con forno ventilato, su uno o due livelli, la temperature del forno viene regolata mediante la manopola del termostato.
- simbolo :cottura con forno ventilato, su uno o due livelli, la temperature del forno viene regolata mediante la manopola del termostato.
- simbolo :accensione del grill (sul plafoneorno), la manopola del termostato deve essere in posizione di temperatura massima.
- simbolo :accensione del grill (sul plafone forno), la manopola del termostato deve essere in posizione di temperatura massima. Il girarrosto è in funzione.
- simbolo :cottura con forno ventilato e accensione del grill (sul plafone forno), la temperatura del forno viene regolata mediante la manopola del termostato. Il girarrosto è in funzione.

NOTA: La spia gialla si accende secondo l'intervento del termostato. Prima di introdurre le vivande da cuocere, si lasci riscaldare ilorno per 10 minuti almeno.

COME SI USA IL GRILL ELETTRICO CON FORNO ELETTRICO

• per soli modelli con "Forno Elettrico" comandati da due manopole separate (selettore - termostato) si deve grigliare a porta chiusa,enza l'uso della protezione manopola.Con la grigliatura a porta chiusa, non si devono utilizzato temperature superiore a 200^ .

USO DEL TIMER TOUCH
Figura 3

1. Funzione un programma automatico (alcuni modelli al posto del symbolo A viene visualizzato "Auto").
2. Regime manuale.
3. Questo symbolo lampeggia quando si imposta il tempo corrente.
4. Simboloiene visualizzato quandovieneattivato il timer.
5. Pulsante decremento per l'impostazione un timer. Utilizzatoanche per selezionare il livello del suono (disponibili tre livelli).
6. Pulsante di selezione del regime.
7. Pulsante per augmentare per l'impostazione un timer.

- IMPOSTAZIONE DEL TEMPO CORRENTE

La prima volta e dopo un'interruzione di corrente, i numero e symbolo A lampeggiano in display - in quello modo il fornon non puo' essere acceso.

1. Dopo aver acceso della cucina premete il pulsante M e tenerlo premuto per almeno 2 secondi, finché il symbolo A scompare dal display. Il display visualizza un symbolo lampeggiante .
2. Per impostare il tempo corrente utilizzato i pulsanti - e +
3. Pochi secondi dopo aver premuto il tempo selezionato verranno salvati automaticamente.

- REGIME MANUALE

Ilorno funzionera in regime manuale (senza il tempo installato della fine di cottura o la durata di cottura) solo quando il significolo si visualizza nel display.

- TIMER

Timer emete un segnale acustico quando il tempo scade除去 spagnere la cucina. L'intervallo massimo che puoessere impostato su un timer - 23 ore 59 minuti. Quando ildisplay del tempo scompare il simbo e segnale acusticosuoni. Si attivera un segnale acustico che si spegnera automaticamente dopo 7 minuti, oppure premendo un tastingualsiasi.

Per impostare il timer, effettuare le seguenti operazioni:

1. Premete il pulsante M e tenerlo pre muto almeno 2 secondi, fino a quando il display alla un simbolo lampeggiante
2. Utilizzare i pulsanti -e + a desiderare il periodo necessario.
3. Pochi secondi dopo aver premuto il timer rimane impostato unconto alla rovescia. Il display migliorare il symbolo

- FUNZIONAMENTO SEMIAUTOMATICO CON DURATA DI COTTURA

1. Impostare il funzionamente desiderato del forno e la temperatura di cottura.
2. Premere il pulsante M per almeno 2 secondi fino a quando il display alla un symbolo lampeggiante .
3. Rilasciare e premere nuovamente il pulsante M. Il display visualizza lampeggiantesimbolo A e l'iscrizione «dur», che dati cui tempo cambierà a 0:00.
4. Usare i pulsanti - e + per impostare il tempo di cottura desiderato (valore massimo - 10 ore).
5. Pochi secondi dopo l'ultimo valore premere il tasto viene salvato e il conto alla rovescia. Il display visualizza significi A e si desidera visualizzare l'ora corrente, premere ripetutamente M.

Al termine del tempo impostato si sente un allarme acustico e il forno si spegne automaticamente. Si attivera un segnale acustico che si spegnerà automaticamente dopo 7 minuti, oppure premendo un tasto qualsiasi.

- FUNZIONAMENTO SEMIAUTOMATICO CON PREMETERE IL TEMPO DI FINE DI COTTURA

1. Impostare il regime di funzionamento desiderato del forno e la temperatura di cottura.
2. Premere il pulsante M per almeno 2 secondi fino a quando il display在哪una un symbolo lampeggiante 品
3. Rilasciare e premere nuovamente il pulsante M. Il display visualizza lampeggiante symbolo A e l'iscrizione "dur".
4. Premere il pulsante M di nuovo. Sul display appeare "end", che dati quiche tempo cambierà a 0:00.
5. Usare i pulsanti - e + per impostare il tempo di fine di cottura.
6. Pochi secondi dopo l'ultimo valore premere il tasting viene salvato e il conto alla rovescia. Il display migliorare ai symboli A e. Per visualizzare il tempo corrente, premete ripetutamente M.

Si attivera un segnale acustico che si spegnerà automaticamente dopo 7 minuti, oppure premendo un tasting qualsiasi.

COMESIUSAILGIRARROSTO

a) Con grigliatura a porta aperta:

• collocare la protezione manopole come indicato in figura13;
• infilzare la carne da cuocere nelle schidione e fissarla al centro a mezzo dei due forchettoni;
• infilzare la punta dello schidione nel mozzo del rinvio situato nel telaio (vedi fig. 14);
• privare lo schidione della sua impugnatura;

IT

Per l'utente

• collocare il telao supporto schidione nel gradino centrale del forno infilando contemporaneamente l'albero del rinvio nel MOZ del motorino (vedi fig. 15);
• collocare la leccarda sul gradino più basso del forno avendo cura di versarvi un po'd'acqua;
• accendere il bruciatore del grill;
• richiudere dolcamente la porta appoggiandola alla protezione manopole;
• avviare il motorino premendo l'apposto interrottoreippo sul pannello comandi;
• ungere la carne di tanto in tanto. A cottura avvenuta, sfilare il tlalio dal mozzo del motorino e riavvitare l'impugnatura sul mozzo dello schidione.

b) Con grigliatura a porta chiusa:

• come sopra,enza l'utilizzo della protezione manopolaindicato in fig.13

ATTENZIONE: I forchettoni dello schidione potrebbero avere le punte acuminate. Maneggiare con cautela.

INTERRUPTORE - SPIALuce/GIRARROSTO

• Nei modelli di cucine a gas è previsto un interruptore circolare;
• premendo sull'interruttore si accende contemporaneamente la lampada forno e si mette in funzione il motore girarporto;
• nei modelli di cucine miste (1 o 2 piastre) è previsto un Interruttore circolare munito di lampada spia rossa;
• la spia si accende durante il funzionamento di 1 o 2 piastre.

A RICHIESTA KIT MULTISPIEDO

• E' possibile equipaggiare il vosto girarrosto (che precede 2 forchettoni) di un ulteriore meccanismo che permette di ottenere spiedini multipli.
• La richiesta va inoltrata al vostro rivenditore dietro pagamento.

MONTAGGIO MULTISPIEDO

-Estrarre i forchettoni standard.
- posizionare e fissare le flange sullo schidione come da figura 16.
-infilzarelevivandsugli spiedini.
- inserire gli spiedini sulle flange come da figura 16.
- ATTENZIONE: le due flange "A" uguali tra loro vanno posizionate alle estremità.

PER CUCINE CON CONTAMINUTI MECCANICO (fig. 17)

Il contaminuti più essere regolato per un periodo massimo di un'ora. La manopola di regolazione deve essere ruotata in senso orario al tempo desiderato.

Trascorso il tempo prestabilito, interviene un segnale acustico che cessa automaticamente. Il contaminuti, all'atto del segnale acustico, non interrompe il funzionamento delorno.

COME SI USA IL PROGRAMMATORE ELETTRONICO (fig.18)

Consente di programmare l'ora di inizio e la durata di cottura inorno. Se la cottura inolte non necessita di controllo a vista,essacoulda avvenire anche in assenza dell'utente.

Al momento dell'installazione o dopo un periodo di mancanza dell'alimentazione elettrica, il visualizzatore lampeggia; è quindi necessario sincronizzato l'ora, altrimenti le programmazioni non risultano corrente.

SINCRONIZAZIONDELLORA

• Premendo contemporaneamente 2 tasti (DURATA COTTURA, FINE COTTURA) ed il tasto "+" o "-" si imposta l'ora. Contale operazione vengono cancellati eventuali programmi precedentemente impostati ed il symbolo AUTO lampeggia.
  NOTA: quando il symbolo AUTO lampeggia non è possibile mettere in funzione manually il forno.
  TASTI "+"E"-
• Azionando i tasti "+" o "-" il tempo aumento o decresce ad una velocità variabile a seconda della durata della pressione esercitata sul tasting.

• Azionare il tasting MANUALE: il simbolo AUTO si spagne (se lampeggiante o accesso permanente), il simbolo PENTOLA si illumina, ed è possible mettere in funzione il forno agenda sulle manopole del termostato forno e del selettore secondo le istruzioni del manuale.

FUNZIONAMENTO AUTOMATICO CON DURATA E FINE COTTURA

• Facciamo un esempio: sono le ore 9.25; si desidera che il forn o entri in funzione alle ore 11.00 e che termini la cottura alle ore 12.00 (durata cottura 1 ora).
• Premere il tasting DURATA COTTURA ed entro 5 secondi premere il tasting "+" fino all'indicazione 01.00, eventualmente aggiustare l'indicazione col tasting "-". I simboli AUTO e PENTOLA si illuminano in permanenza.
• Premere il tasting fine COTTURA ed entro 5 secondi premere il tasting "+" fino all'indicazione 12.00. Il simbolo PENTOLA si spegne, perché il simbolo AUTO rimane illuminato permanente.
• Posizione are la manopola del termostato forno sulla temperature desiderata, ed il selettore sul tipo di cottura prescelto; la spia rossa si illumina, la luce del forno di accende ed il programmatore è predisporto al funzionamento: alle ore 11.00 il forno viene acceso automaticamente ed il symbolo PENTOLA si illumina.
• Al terme della cottura (ore 12.00) il simbolo AUTO lampeggia il simbolo PENTOLA si spegne e un segnale acustico avverte della fine cottura: per interromperlo è necessario premere un pulsante qualsiasi.
• Posizione quindi le manopole del termostato forno e del selettore sulla posizione di spento.

FUNZIONAMENTO SEMIAUTOMATICO CON DURATA COTTURA

• Facciamo un esempio: sono le 11.35 e si desidera che ilorno rimanga in funzione per 25 minuti a partire da quello momento.
• Premere il tasto DURATA COTTURA ed entro 5 secondi premere il tasto "+" sino all'indicazione di 00.25, eventualmente aggiustare l'indicazione con il tasto "-". I simboli AUTO e PENTOLA si illuminano in permanenza.
• Posizione are la manopola del termostato forno sulla temperatura desiderata, ed il selettore sul tipo di cottura prescelta; la spia rossa si illumina, la luce del forno si accende ed il forno alla in funzione.
• Dopo 25 minuti il forno ed il symbolo PENTOLA si spengono, il simbo AUTO lampeggia ed il segnale acustico avverte della fine cottura: per interromperlo è necessario premere un pulsante qualsiasi.
• Posizione quindi le manopole del termostato forno e del selettore sulla posizione di spento.

CONTAMINUTI

• Premere il tasto CONTAMINUTI e selezionare il tempo desiderato mediate il tasto "+" o "-".

• Durante il funzionamento del contaminuti si illumina il symbolo CAMPANA.

• Al terme del tempo impostato si mette in funzione il segnale acustici e il symbolo CAMPANA si spegne.

SEGNALE ACUSTICO

• Il segnale acustico si mette in funzione al termine di una programmazione ed ha la durata di 7 minuti.
• Per interromperlo prima si dovrà premere un taste qualsiasi.
• Azionando il tasto "-"除去 a serra ora selezionato una funzione è possibile cancellare la frequenza del segnale acustico. Si cui scegliere fino a 3 diversi tipi di segnale. Il segnale selezionato si avvertirà fin-tantoché verrà tenuto premuto il tasto "-".

INIZIO PROGRAMMA E CONTROLLO

• Il programma ha inizio dopo ca. 4 secondi dall'impostazione.
• In qualsiasi momento è possible controllare il programma impostato premendo il tasto corrispondente.

ERRORI DI PROGRAMMAZIONE

• Esempio: alle ore 12.15 si impostano 30 minuti di DURATA COTTUF e si imposta il tempo di FINE COTTURA alle ore 12.30.
• L'erreore di impostazione puo essere corretto varlando la durata o il

IT

Per l'utente

tempo di fine cottura, oppure premendo il pulsante MANUALE e poi si ripete correttamente la programmazione.
- In presenza di un erre di impostazione il forno non viene inserto.
ANNULLAMENTO DI UN PROGRAMMA
- Si più cancellare un programme premendo il tasto di DURATA COTTURA e di seguito il tasto "-" fino a che sul display non compare l'indicazione 0.00.

IMPORTANTE: ALLA FINE DI OGNI COTTURA PROGRAMMATA SI CONSIGLIA DI PREMERE IL TASTO, ALTRIMENTI IL FORNO NON FUNZIONA MANUALTE.

• La griglia delorno serve a supportare teglie di commercio per contenere dolci, arrosti o direttamente le carni da cuocere al grill.
• La leccarda posizionata sotto la griglia serve per raccogliere i sughi colati dagli alimenti cotti direttamente sulla griglia stessa. La leccarda può essere usataanche per cuocere gli alimenti.
• Se si effettua la cottura a forno ventilato, è possible caricare contemporaneamente due griglie. Tuttavia, se gli alimenti differiscono fra loro per quantità o qualità,anche i tempi saranno oviamente diversi.
• Il fornò è dotato di un sistema di arresto griglie che consente di estrarle perché queste fuoriescano dal forno(1).Per estrarre completamente le griglie è sufficiente, alzarle, prendendole alla parte anteriore e tirarle (2), come indicate in fig. 19

PER TOGLIERE LA PORTA DEL FORNO

La porta può essere rimossa per poter pulire ilorno in maniera più agevole seguatinge le seguenti istruzioni:

1)Aprire completeness la porta.
2) Ruotare le due leve "B" portandole alla posizione 1 alla posizione 2 (vedi fig.21).
3)Richiudere lentamente la porta fino all'arresto; afferrarla con entrambé le mania a destra e a sinistra, chiuderla ulteriamente ed estrarla sollevandola verso l'alto.
4)Per rimontare la porta occorre eseguire la procedura di sgancio in ordine inverso; insere le due cerniere nelle rispettive sedi e apriré completamente la porta.
5)Ruotareleduevee"B"riportandole nella posizione1.
6) Chiudere normalmente la porta.

USO DEL PIANO DI COTTURA IN VETROCERAMICA

La potenza delle piastre è dosata da un disposito sequenziale che assicura un'eccellente regolazione della temperatura di cottura.

Le diverse intensità di calore sono graduate da 1 a 6.

La manopola può essere portata sulla posizione desiderata ruotandola verso destra o verso sinistra.

Per le piastre a doppio circuito, la manopola si gira solamente in senso orario, le diverse intensità di calore sono graduate da 1 a 6 per le sole zone centrali delle piastre.

Un ulteriori scatto in avanti, dopo l'ultima graduazione, accendera le restanti zone delle piastre.

Quando una delle piastre è calda, la spia E (vedere fig. 1) si accende e non si spegnerà finché la temperatura di tutte le zone di cottura non sare scesa al di fatto 60^ C circa.

Le quattro zone di cottura sono delimitate dai contorni serigrafati sul piano.

Per averere un buon rendimento e un consumo in energia proporzionato, è indispensableabile utilizzare esclusivamente pentole e utensili il cui fondo sia spesso e perfettamente piano (vedi fig. 13). Il diametro del fondo del recipiente deve essere almeno uguali ai contorni segnati sul piano. Se il fondo del recipiente non copre la zona riscaldante, si verifica uno spreco in energia. É meglio se è leggermente più grande.

Il fondo dei recipienti e il piano di cottura devono essere puliti e asciutti. L'inosservanza di questi consigli comprerebbe una perdita di calore e quindi di energia.

Nota:

• Non cuocere mai direttamente sulle piastre.
• Con le piastre radianti, per guadagnare un po'di tempo, è possibile iniziare la cottura a pieno regime alla posizione 6, poi riportare la manopola alla posizione scelta per la preparazione.
• Tutte le piastre sono provviste di un limitatore di temperatura che ne impedisce il surriscaldamento,anche in caso di funzionamento di una piasta al massimo regime alla senta pentole o di utilizzo di recipienti con fondo non piatto.

A titolo orientativo si può consultrare il seguente quadro ricordandosi,tuttavia che si possono averve variazioni dovute alla qualita ed allaquantità delle vivande messe a cuocere e al gusto di ciascuno.

Posizione manopola	Tipocottura
1 - 2 Ter	uta in caldo, besciamella,creme
2 - 3 Riscaldamento cibi
3 - 4 Pasta, minestre di verdure, ragù
4 - 5 Ebo//lizione, arrosti
5 - 6 Vurdure a vapore, bistecche, pesce
6 Grigliate, frittate, Costolette di agnello

ATTENZIONE

• Non fissare le piastre alogene durante il loro funzionamento, in quanto la luce emessa dalle piastre potrebbe danneggiare gli occhi.
• La superficie del vetroceramica è molto resistente, ma non infrangibile, e non deve essere utilizzato per depositarvi alcunchè sopra.
• L'urto violento con oggetti appuntiti o molto duri più danneggiarla.
• Se si riscontrano rotture, incrinature o crepe sulla, superficie si consiglia di sospenderne l'uso e di contattare subito il servizio assistenza.
• Fogli in alluminio e recipienti in plastica non devono essere posti su superfici calde.
• Durante il primo periodo di funzionamento il piano cui èmatiche un odore di bruciato, che scomparità è stata utilizzazioni.

IMPORTANT:

I bambini, vista la loro statura, rischiano di non videere la spia di calore residuo. Occorre pertanto, fare attenzione che non appoggino le mani sulle piastre,anche se le resistenze sono spente.

PULIZIA PIANO COTTURA IN VETROCERAMICA

La forma piatta del piano in vetroceramica facilita enormamente la pulizia rispetto ai piani di cottura a piastre tradizionali. Lo sporco leggero e non incrostato si toglie con un foglio di carta inumidito. Per togliere lo sporco resistente si possono applicare gli stessi metodi di pulizia solitamente adottati per i vetri e utilizzare quindi prodotti specifici. In caso di fuoriuscita del contento della pentola sul piano, togliere il deposito formatosi per mezzo di una spatola.

Se si rovesciano zucchero o sciroppo, bisogna provvedere a rimuoverli subito prima che si caramellizzino sul vetro. Allo stesso modo occorre togliere immediamenteanche agli residuo di pellicole d'alluminio o di materie plastiche lasciato da oggetti inopportunamente appoggiati sulla zona di cottura alla calda.

L'alone d'acqua e le tracce di calcare possono essere rimosse con aceto di vino bianco. Ricordarsi sempre di sciacquare e asciugare la superficie con carta assorbente dopo l'uso. Non utilizzato in alcun caso detergenti abrasivi o corrosivi come bombolette spray per forn, sgrassatori, prodotti togli-ruggine, detersivi lucidanti in polvere e spugne abrasive. Evitare che si depositino granelli di sabbia durante la mondatura di verdure, per esempio, in quanto potrebbero graffiare la superficie. Evitare di strisciare pentole a fondo ruvido che potrebbero segnare il vetro o addirittura graffiti.

IT

Per l'utente

CONSIGLI DI ORDINE GENERALE

L'utilizzo di apparecchi elettrodomestici comporta il rispetto di alcune norme fondamentali, in particolare:

• Il piano di cottura in vetroceramica presenta una Buona resistenza meccanica e sostorta quando minimi urti accidentali. Se in seguito a un urto il piano presente rotture o fessure, si consiglia di non usare l'apparecchio, staccare l'allacciamento elettrico e contattare il rivenditore.
• Se la superficie é incrinata, spegnere l'apparecchio per evitare la possibilità di scosse elettriche.

Consigli da seguire in caso di anomalie.

Prima di consultare il Servizio Assistenza di fiducia controllare che:

• la spina sia correttamente inserita nella presa di corrente
• la spia generale di funzionamento sua accesa.
  Se il problema persiste, consultare un techniciane qualificato e autorizzato che sia in grado di riparare il quasto.
  Se la luce delorno non funziona, procedere come segue:
• staccare il collegamento all'alimentazione elettrica. Togliere il vetro di protezione che si trovava all'interno delorno nella parte posteriore e sostituire la lampadina.
  Si declina ogni responsabilita per danni a cose o a persone derivanti da una cattiva installatione o da un uso non corretto della cucina.

In caso di anomalie, e soprattutto se si avertissero fughe di gas o di corrente, interpellare il technique sulla incun indugio.

LA DIRITTIVA 2012/19/CEE (RAEE): Informazioni agli utenti.

Fig.A

Questanota informativa è rivolta esclusivamente ai possessori di apparecchi che presentano il symbolo di (Fig. A) nell'etichetta adesiva riportante i dati tecnici, applicata sul prodotto stesso (etichetta matricolare):

Questo significato indica che il prodotto è classificato,secondo le norme vigenti,come apparecchiatura elettrica od elettronica ed è conforme alla Direttiva EU 2012/19/CEE (RAEE) quando, alla fine della propria vita utile, dovra obbligatoriamente essere trattato separamente dai rifiuti domestici, consegnando Gratisumente in un centro di raccolta differenziate per apparecchiature elettriche ed elettroniche oppure riconsegnandolo al rivenditore al momento dell'acquisto di una nuova apparecchiatura equivalente.

L'utente è responsabile del conferimento dell'apparecchio a fine vita alle appropriate strutture di raccolta, pena le sanzioni previste alla vigente legislazione sui rifiuti.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatible contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il ricicchio dei materiali di cui è composto il prodotto.

Per informazioni più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifiuti, o al negozio in cui è stato effettuato l'acquireto.

I produttori e gli importatori ottemperano alla loro responsabilità per il risciclaggio, il trattamento e lo smaltimento ambientalmente compatibile via direttamente sua partecipando ad unsystema collettivo.

REGOLAMENTO EUROPEO n° 1935/2004 - materiali a contatto con alimenti. Informazioneagli utenti.

Il simbolo rappresentato in figura, presente sulla confazione imballo, indica che i materiali che possono venire aicontatto con gli alimenti, in quello prodotto, sono conformi a quanto prescritto dal regolamento europeo n^ 1935/2004.

All'interno della cavity del forno gli alimenti potrebberoVenire a contatto con: griglie forno, leccarde, piastre pasticcere, vetro porta forno, quarnizioni in gomma, schidioni girarrosti, pareti forno,

Sul piano di lavoro con: griglie, bruciatori e piano lavoro medesimo.

Nel cassetto scaldavivande con le pareti medesime.

GB

Introduction
