MANUALE UTENTE CM200 NUMARK

Manuale rapido di utilizzazione (ITALIANO)

CONTENUTO DELLA CONFEZIONE

MIXER
CAVO DI ALIMENTAZIONE

MIXER QUICK SETUP

1. Verificate che tutti gli elementi elencati sul frontespizio di quello manuale siano inclusi nella confezione.

2. PRIMADI UTILIZAREILPRODOTTO LEGGETEIL LIBRETTO DELLE ISTRUZIONIDI SICUREZZA

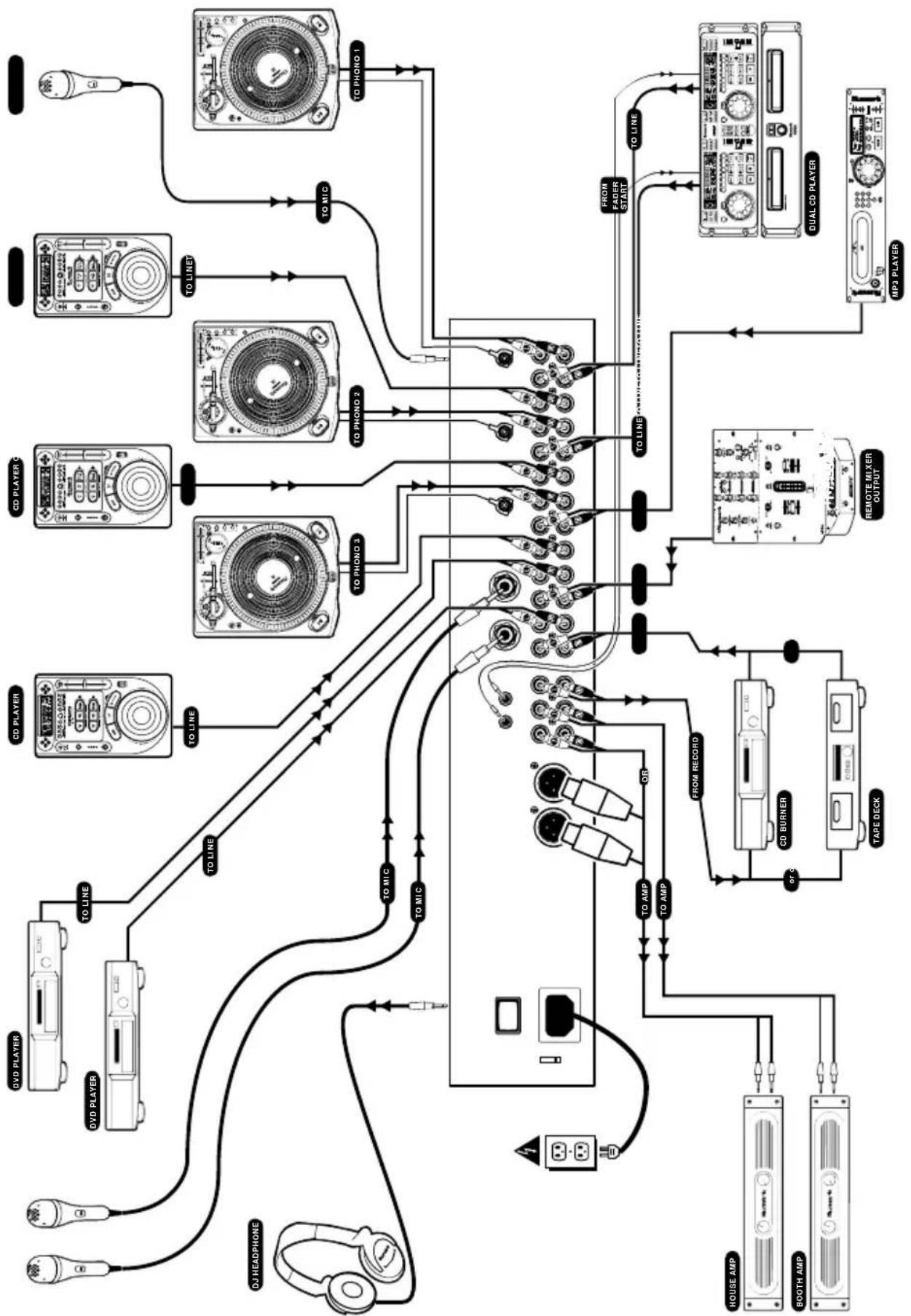

1. Esaminate attendamente lo schema di montaggio.
2. Posizionate il mixer in modo adeguato all'operazione.
3. Assicuratevi che tutti i dispositivi siano spenti e che tutti i fader e le manopole di guadagno (gain) siano impostate a "zero"
4. Collegate tutte le sorgenti di ingresso stereo comeindicato nello schema.
5. Collegate le uscite stereoagli amplificatori, piastre di registrazione, e/o altre sorgenti audio.

6. Collegate tutte le apparecchiature alla corrente c.a.

7. Accendete tutto nel seguente ordine:

8. Sorgenti di ingresso audio (ciao le piastre o ilettori CD)

9. mixer
   per ultimi, gli amplificatori e i dispositivi di uscita

10. Al momento dello specnimento, invertite l'operazione

11. spegnendo gli amplificatori

12. il mixer
    per ultimi, tutti i dispositivi di ingressso

13. Andate sul sito http://www.numark.com per la registrazione del prodotto.

Potrete trovare ulteriori informazioni relative a questo prodotto sul sito http://www.numark.com

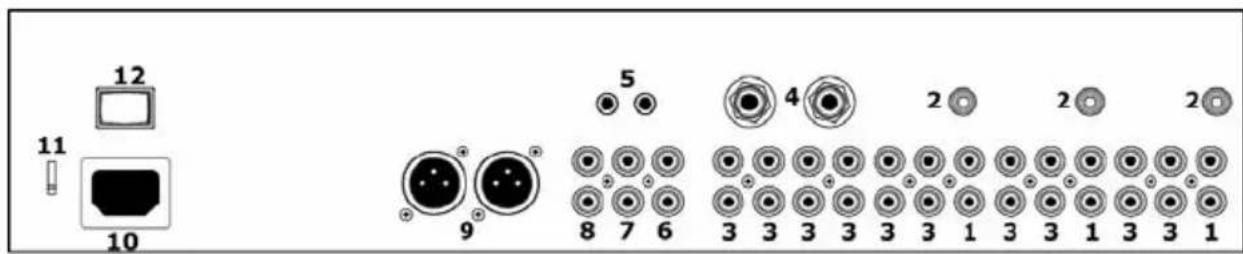

CONNECTION POSTERIORI

1. Ingressi Phono: Questo ingresso viene utilizzato per la connessione dei vostri piattiattraverso i preamplificatori phono RIAA sensibili.Solo piatti con uscite a livello phono dovrebbero essere collegati.Piatti con uscite a livllo di linea devono essere collegatiagli ingressi di linea.
2. GND: Questo connettore a vite dev'essere utilizzato per assicurare piatti o altri dispositivi collegati al mixer che richiedono una messa a terra.
3. Ingressi di Linea: A questi ingressi dovrebbero essere connessilettori CD, Piastre di Registrazione, Campionatori o altri dispositivi di ingresso a livello di linea.
4. Ingresso Microfono: A quosti terminali di ingressso possono essere connessi microfoni con connettori a 1 / 4
5. Connettore di Avvio del Fader: per collegare il vostro mixer a unlettore CD Numark dotato di avvio remoto che utilizzizi cavi standard a 1 / 8" (3.5mm).
6. Uscita Registrazione: Questa uscita RCA è designata al collegamento di dispositivi di registrazione quali una piastra di registrazione o un registratore CD. Il livello di uscita del registratore è basato sui livelli pre-master.
7. Uscita Zonale (RCA): Questa uscita è designata alla connessione di un impianto di monitoraggio esterno, quali un sistema di diffusione sonora, diffusori o un impianto di home stereo. Il livello del segnale stereo dell'uscita zonale è controllato dal faderzonale.
8. Uscita Master (RCA): Questa uscita è designata alla connessione di un impianto di monitoraggio esterno, quali un sistema

di diffusione sonora, diffusori o un impianto di home stereo. Il livello del segnale stereo di uscita master è controllata dall'attenuatore (fader) del master.

9. Uscite Stereo Bilanciate del Master

(XLR): connettori a bassa impedenza di tipo XLR controllati dal Cursore Master.

1. Collegamento CA: Questo mixer è progettato per funzionare con il cavo di alimentazione che trovate insieme all'unità. Ad alimentazione spenta, inserte prima la spine dell'alimentazione nel mixer, quando insertela nella presa di corrente.
2. Selettore di Voltaggio: Impostate il selettore al voltaggio corretto per la vostra zona di residenza.
3. Interruttore dell'alimentazione: Utilizzate quello interruttorre per accendere il mixer solo dopo che sono stati collegati tutti i dispositivi di ingresso per prevenire danni al vosto equipaggiamento. Accendete il mixer prima di accenderere gli amplificatori, e spegnete gli amplificatori prima di spegnere il mixer.

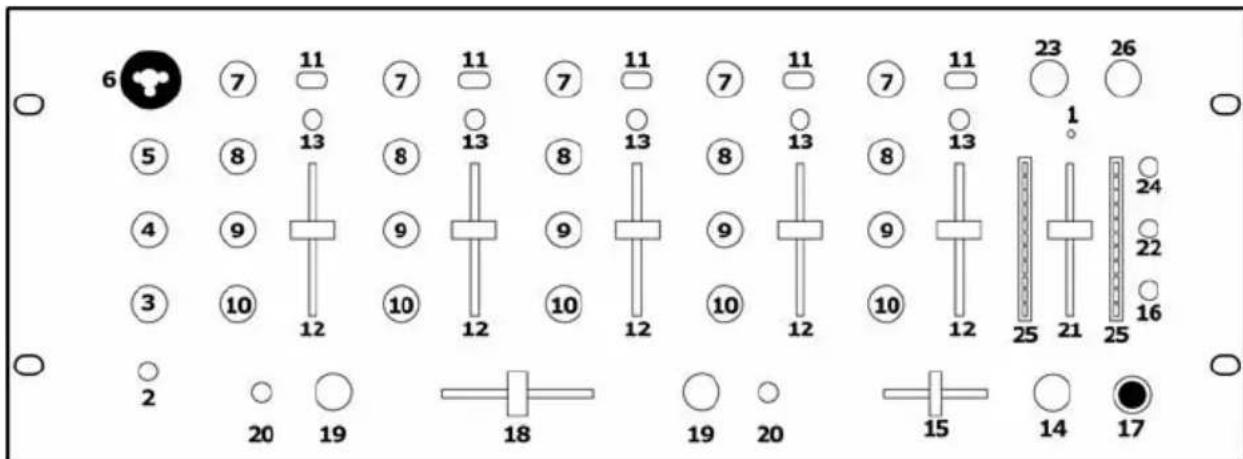

CONFIGURAIZIONEPANNELLOANTERIORE

1. LED di Alimentazione: Si illumina quando il mixer è acceso.
2. Mic ON/ OFF: Attiva/Disattiva il Microfono DJ.
3. Guadagno mic: Questa manopola regola il volume di ingressso del microfono.
4. Mic Acuti (Treble): Questa manopola regola i toni acuti del microfono.
5. Mic Bassi (Bass): Questa manopola regola i toni bassi del microfono.
6. Gruppo Jack di Ingresso Microfonico in formato XLR/ 1 / 4 : In questa posizione va collegato il vostro microfondo DJ.
7. Guadagno d'Ingresso: Questa manopola regola il livello di ingresso pre-fader.
8. Canale Acuti (Treble): Questa manopola regola il livello dei toni acuti.
9. Canale Medi: Questa manopola regola il livello dei toni medi.
10. Canale Bassi (Bass): Questa manopola regola il livello dei bassi.
11. Selettore di Ingressi: Questo selezione quale sorgente in ingresso viene convogliata al canale.
12. Cursed (Fader) Canale: Questo fader scorrevole è utilizzato per regolare il livello inviato al missaggio del programma.
13. Tasto Cue: la pressione di quello tasto invia post guadagno, post EQ e livelli audio da cursore pre-canale alla sezione PFL "Pre-Fader Level" del cueing delle cuffie.
14. Volume Cuffie: Questo dato a rotella regola il livello del volume dell'uscita delle cuffie.
15. Missaggio Cuffie: Il livello del programma e i livelli dei segnali PFL (CUE) possono essere missati con quello slider. Quando viene spostato tutto a sinistra, si sentirà l'audio determinato dalle selezioni del tasto Cue. quando è tutto a destra si sentirà solo il programma di missaggio audio finale (PGM).
16. Tasto Split/ Mix: quando é abbassato, l'audio delle cuffie verrà splittato in modo tale che l'audio mono PFL si troverà alla cuffia di sinistra, l'audio mono PGM in quella di destra. quando è alzato, l'audio stereo PFL e PGM verrà missato. (miscelato)
17. Presa per cuffia: Le vosre cuffie si possono connettere a questo terminale da 14 . Il volume dovrebbe sempre essere impostato al minimo durante l'inserimento ed il disinserimento delle cuffie, per prevenir danni alle cuffie stesse e/o al vosto udito.

18. Crossfader Sostituibile: Questo fader a cursore miscela I'audio tra i canali assegnatiagli interruttori di assegnazione di sinistra e di destra. Attenzione: Il cursore s'estitutibile dall'utente, caso mai si dovesse usurare. Rimuovete semplicamente il pannello frontale e le viti che lo mantengono in posizione. Sostituie il cursore con un ricambio autorizzato che troverete presso il vostro rivenditore locale Numark.

19. Manopola di Assegnazione: Determina, ruotandone la posizione, quale canale di ingresso verrà asceltato quando il crossfaderiene spostato verso那一 stima manopola. I livelli di volume dei canali non selezionei verrà determinato solo dai singoli slider di canale.

20. Avvio del Fader: attiva il crossfader per inviare segnali di dato impulsi digitali "play" e "cue" al vostolettore CD Numark o di altre marche famose, all'avvio automatico. Per avviare il fader, connettete il vosto mixer ad unlettore CD ad avvio remoto che utilizzci cavi standard da 1 / 8" (3.5mm). Quando muoverete il crossfader verso il canale attivo, partirà illettore CD adesso collegato. Quando viene allontanato, quel lato eseguirà un cueing (simile alla pressione del tasto cuee) o si fermera, a seconda della marca dellettore CD.
21. Cursor (Fader) Master: Questo dato regola il volume di uscita principale usinge come sorgente il PROGRAMMA audio.
22. Commutatore Stereo/Mono: regola l'uscita Master per lavorare in stereo o in mono.
23. Panning: regola livelli in arrivato una tutte le uscige destra/sinistra (Master, Registrazione, Zonale).
24. Assegnazione Misuratore: stabilisce se inviare livelli audio PFL o post-master al misuratore stereo a LED.
25. Indicatore di Livello Stereo: traccia velocamente ed accuramente il livello di audio che gli viveni inviato. Quando viene utilizzato come misuratore dell'uscita master, impostate gli ingressii del crossover, dell'equalizzatore e dell'amplificatore per evitare la distorsione ad agli livello della catena audio. Un'attenzione adeguata ai livelli di picco risulterà nel suono più vigoroso possibileenza distorsioni udibili. Quando viene utilizzato per regolare i livelli PFL, il segnale di cue PFL è inviato al misuratoreattraverso i tasti di assegnazione cue. Prima di missarli, accoppiate accuramente i livelli di canale con il guadagno pre-fader e i controllingi EQ. L'idea è quella di abbinare adeququatamente gli ingressii PFL, non gli ingressii con il misuratore dell'uscita stereo!
26. Fader Diffusori/Zonale: controlling the volume of a zona remota or di impianti di diffusione fissi utilizzando come sorgente il PROGRAMMA audio. ATTENZIONE: Questo potrebbeanche essere utilizzato per fornire audio a livello di linea a un combinatore dell'illuminazione o a lui ad attivazione sonora.

SPECIFICATIONS

Inputs

Line: 10Kohm input impedance

77mV rms sensitivity for 1.22V output
