MANUALE UTENTE NDX400 NUMARK

CONTENUTI DELLA CONFEZIONE

NDX400
■ Cavo di alimentazione
■ Cavo di connessione RCA
- Guida rapida
- Libretto di istruzioni di sicurezza e garanzia

REGISTRAZIONE

Recarsi alla pagina http://www.numark.com per registrare il NDX400. La registrazione del prodotto garantisce che possiamo tenervi aggiornati con tutti gli ultimissimi sviluppi del prodotto e offrirvi assistenza tecnica di livello mondiale, in caso di eventuali problemi.

NORME FONDAMENTALI

1. Assicurarsi che tutti gli elementi elencati sul frontespizio della presente guida si trovino nella confezione.
2. LEGGERE ATTENTAMENTE IL LIBRETTO DELLE ISTRUZIONI DI SICUREZZA PRIMA DI UTILIZZARE IL PRODOTTO.
3. Studiare con cura lo schema dei collegamenti fornito nella guida.
4. Sistemare il mixer in una posizione adeguata all'uso.
5. Assicurarsi che tutti i dispositivi siano spenti e che tutti i fader e le manopole di guadagno siano impostati su "zero".
6. Collegare tutte le sorgenti di ingresso stereo come indicato nello schema.
7. Collegare le uscite stereo ad amplificatori, mangianastri e/o altre sorgenti audio.

8. Collegare tutti i dispositivi all'alimentazione CA.

9. Accendere tutto nel seguente ordine:

10. sorgenti di ingresso audio (giradischi, lettori CD, ecc.)

11. il mixer

12. infine, eventuali amplificatori o dispositivi di uscita

13. Al momento dello spegnimento, invertire questa operazione spegnendo:

• gli amplificatori
- il mixer
• infine, qualsiasi dispositivo di ingresso

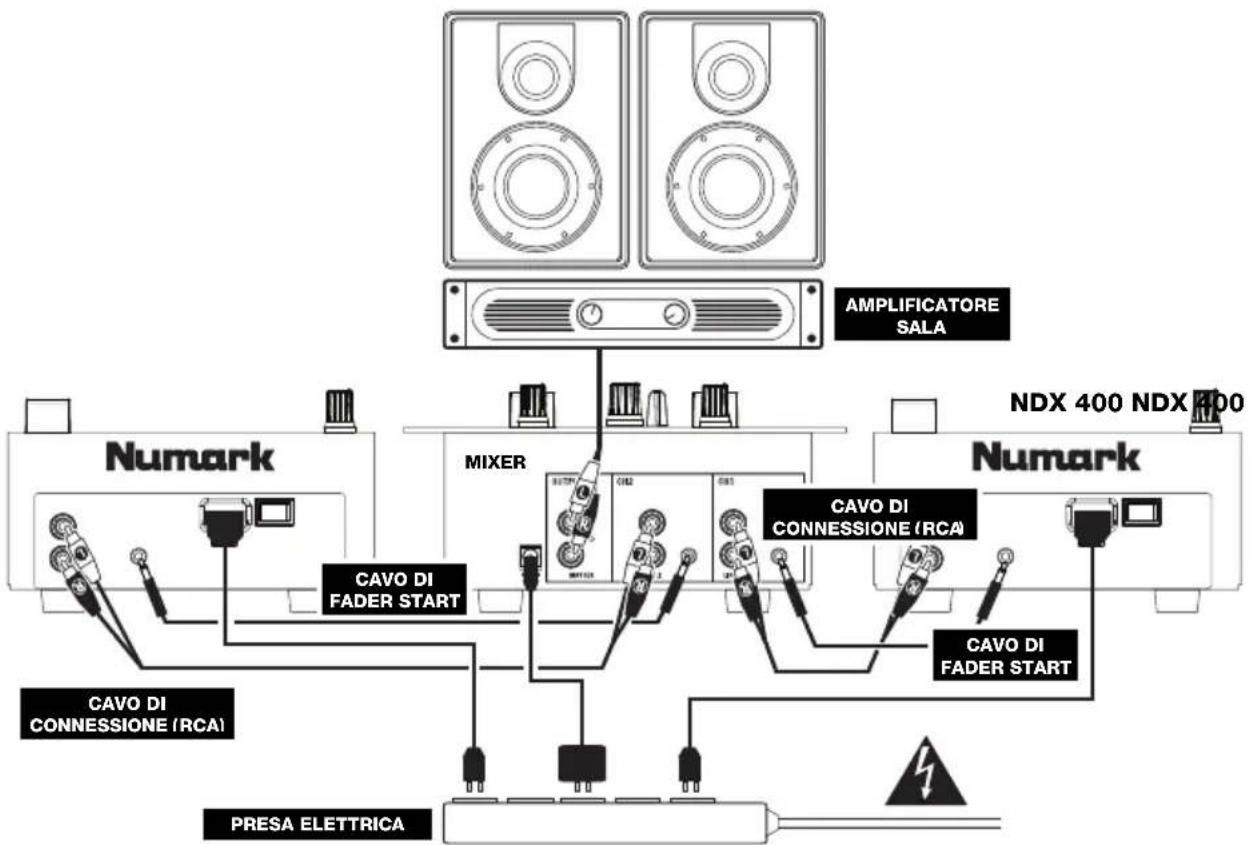

SCHEMA DEI COLLEGAMENTI

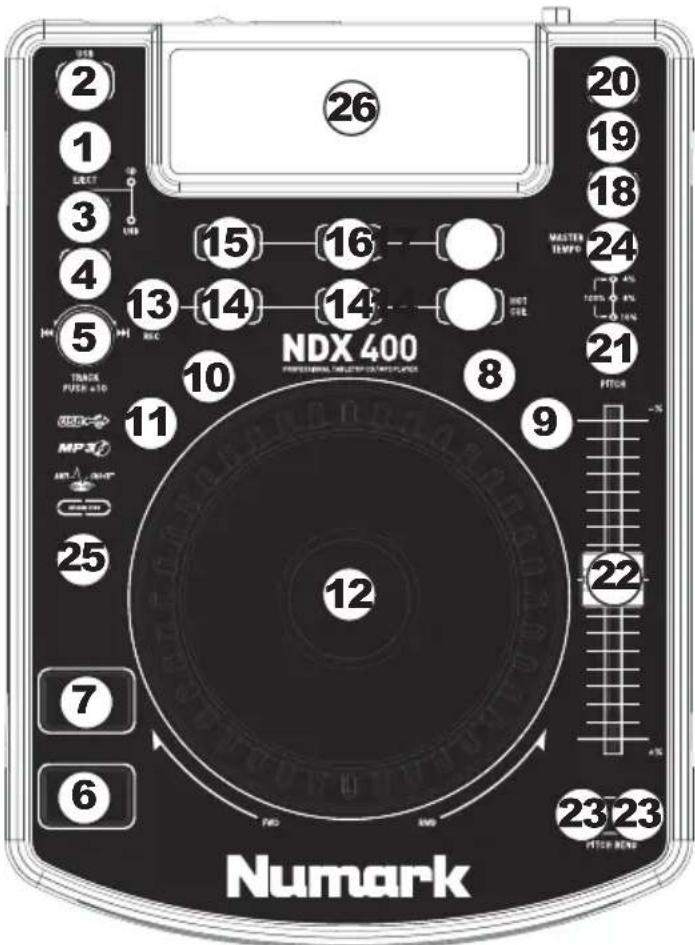

1. EJECT – Premere questo tasto per espellere il CD. Se un CD è in riproduzione, questo tasto non avrà effetto. Questa unità è progettata per utilizzare dei CD disponibili sul mercato, dei CD MP3 e dei CDR iscritti e finalizzati correttamente. A causa delle variazioni nelle specificazioni dei diversi iscrittori (burner) di CD e dei CD stessi, certi CD manufatti potrebbero non funzionare correttamente. Per ottenere le migliori prestazioni, si raccomanda di masterizzare il CD alla minima velocità possibile.
2. USB – Collegare un thumb drive USB (con una sistema de file FAT16 oppure FAT32) con MP3 a questo livello. Per visualizzare i contenuti del dispositivo, premere il pulsante SOURCE in modo da selezionare "USB".
3. CD / USB – Premere questo tasto per fare in modo che l'INDX400 visualizzi e riproduca tracce da un CD inserito o da un dispositivo USB collegato. Un LED indica la fonte selezionata.
4. FOLDER (cartella) – Premere questo tasto per commutare tra la visualizzazione cartella e la visualizzazione file (Folder View e File View). In modalità di visualizzazione cartella, si può utilizzare la manopola

TRACK per scorrere attraverso tutte le cartelle disponibili. Una volta selezionato una cartella, premere il tasto FOLDER (CARTELLA) per entrale in modalità di visualizzazione File: il primo file mostrato sarà il primo MP3 disponibile in quella cartella. Per tornare alla modalità di visualizzazione Folder (cartella), premere nuovamente il tasto FOLDER.

Nota bene: in entrambe le modalità di visualizzazione, non siete costretti a visualizzare solo cartelle o file in un unico livello di cartella. Ciascuna visuale è un semplice elenco di tutte le cartelle o i file disponibili. Questa funzione offre una modalità più rapida di navigare tra i file, permettendo di passare a diversi gruppi di file nell'ambito di una determinata cartella, ma senza richiedere di entrare/uscire a più livelli di directory.

1. MANOPOLA TRACK – Girare la manopola per selezionare una traccia da riprodurre. Premere e girare la manopola per saltare lungo l'elenco delle tracce 10 tracce alla volta.
2. PLAY / PAUSE – Riproduce o interrompe temporaneamente la traccia. Mettendo in pausa la traccia, viene creato un punto cue a quell'altezza (che può essere regolato tramite la JOG WHEEL in modalità di ricerca, Search).
3. CUE – Durante la riproduzione, la pressione del tasto CUE fa tornare al punto più recente in cui è stata avviata la riproduzione e interrompe momentaneamente la riproduzione della traccia. Tenendo premuto CUE, la riproduzione verrà avviata da questo punto, rilasciando CUE si torna a quel punto e si mette in pausa la traccia. Inoltre, quando la traccia è in pausa, è possibile utilizzare la rotella JOG WHEEL per individuare un nuovo punto cue.
4. SCRATCH – Attiva o disattiva la modalità di Scratch. Quando è attivato, la rotazione della rotella crea un effetto di “scratch”. Quando la modalità di Scratch è attiva, il tasto è illuminato.
5. SEARCH – Premendo questo tasto, è possibile utilizzare la rotella JOG WHEEL per effettuare una scansione rapida lungo la musica. Quando la modalità di ricerca Search è attiva, il tasto è illuminato.
6. REVERSE (inversione) – Premere questo tasto per invertire la riproduzione della traccia (il tasto sarà acceso). Premerlo nuovamente per tornare alla riproduzione normale.
7. BRAKE (freno) – Premere questo tasto per attivare la frenata (il tasto sarà acceso). Quando è attivata la frenata, mettendo in pausa la traccia la riproduzione rallenterà per poi arrestarsi completamente, simulando l'effetto di spegnimento del motore di un giradischi. Regolare il tempo di frenata tenendo premuto BRAKE e girando la rotella JOG WHEEL.

26 20 19 18 3 15 16 4 13 14 14 5 M H REC HOT CHE MASTER TEMP 24 21 10 NDX 400 PROFESSIONAL IMPULSE CONTROLLER 8 FITCH 11 9 MP3 25 22 7 6 ND 23 23 FITCH HEAD Numark

1. ROTELLA JOG WHEEL – La rotella jog wheel ha numerose funzioni, a seconda della modalità in cui ci si trova.

a) Se la traccia non è in corso di riproduzione, la rotella cercherà lentamente tra i frame della traccia stessa. Per impostare un nuovo punto cue di un frame, far ruotare la rotella, quindi avviare la riproduzione quando è stata determinata la posizione desiderata. Premere CUE per tornare a quel punto cue.
b) Se la traccia è in corso di riproduzione, la rotella ne effettuerà temporaneamente il bend del pitch. Una rotazione della rotella in senso orario la accelera temporaneamente, mentre una rotazione in senso antiorario la rallenta. Questo strumento è molto utile per l'abbinamento del beat.
c) Quando il tasto SEARCH (ricerca) è stato attivato, la rotazione della rotella consente una scansione rapida lungo la traccia.
d) Quando il tasto SCRATCH è stato attivato, la rotazione della rotella farà lo "scratch" sull'audio della traccia, come una puntina sul disco.

Nota bene: quando una traccia è in pausa, girare la JOG WHEEL in senso orario toccandone i lati per attivare "stutter cue", che consente di sentire il brano corrente ripetutamente. Questo può essere di aiuto quando si cerca di effettuare il cueing di un punto preciso di una traccia, come un attacco. Per interrompere lo stutter cue, toccare la parte superiore della JOG WHEEL.

1. REC – Premere questo tasto, quindi premere uno dei tasti HOT CUE per registrare un punto hot cue nel punto corrente della traccia.

2. HOT CUE – Premere REC, quindi premere uno di questi tasti per registrare un punto hot cue nel punto corrente della traccia. Un LED posto al di sopra del pulsante per indicare che un punto hot cue è stato impostato. È inoltre possibile sovrascrivere questi punti hot cue allo stesso modo. Per tornare a un punto hot cue e riprendere la riproduzione, basta premere il tasto HOT CUE corrispondente. (Nota bene: I punti hot cue non verranno eliminati quando si carica una nuova traccia.)

3. LOOP IN - Imposta un nuovo punto cue o il punto di inizio di un loop (un punto "Loop In") durante la riproduzione.

4. LOOP OUT – Imposta il punto di fine di un loop (un punto "Loop Out") e avvia la riproduzione del loop. Mentre si riproduce un loop, premere LOOP OUT per staccarsi dal loop e continuare con la riproduzione normale.

5. RELOOP – Riproduce la traccia immediatamente dall'inizio di un loop (e riattiva il loop stesso).

6. PROGRAM (programma) – Questo tasto vi aiuta a creare un programma, vale a dire una sequenza di tracce da riprodurre in maniera ininterrotta:

7. Per aggiungere una canzone al programma, girare la manopola TRACK KNOB per selezionarla, quindi tenere premuto PROG e premere REC. Un "P—##" lampeggerà sullo schermo LCD ("##" indica il numero che la traccia occupanel programma – "P–01", "P–02", ecc.). Ripetere questo procedimento per aggiungere più canzoni al programma. Se un programma è memorizzato, "PROG" comparirà sullo schermo LCD.

8. Per visualizzare il programma, premere PROG una volta. La traccia attualmente selezionata nel programma verrà illustrata sullo schermo LCD, dove potrà essere regolata girando la manopola TRACK. Il numero totale di tracce presenti nel programma saranno visualizzate a display nell'angolo superiore sinistro dello schermo LCD (come "P##"). Per riprodurre il programma, girare la manopola TRACK per selezionare quale traccia del programma si desidera riprodurre. Premere la manopola TRACK per caricare la traccia e quindi premere PLAY.
9. Per lasciare il programma, tenere premuto PROG, quindi premere FOLDER (cartella). (Se una traccia è attualmente in via di riproduzione, continuerà ad essere riprodotta.)

10. Per cancellare il programma, tenere premuto PROG, quindi premere EJECT. Quando viene chiesto se si desidera cancellare il programma, girare la manopola TRACK per selezionare "SI" o "NO" e premere la manopola TRACK per confermare la scelta. (Se una traccia è attualmente in via di riproduzione, continuerà ad essere riprodotta.)

11. SINGLE - Premere questo tasto per passare da Auto-Cue (la riproduzione si interromperà al termine di ciascuna traccia) a Continuous Play (le tracce verranno riprodotte una dopo l'altra ininterrottamente) e viceversa.

12. TIME – Commuta il tempo visualizzato a display tra tempo di riproduzione trascorso, tempo rimanente sulla singola traccia e tempo rimanente sull'intero CD.

13. PITCH – Regola la gamma del FADER del PITCH (±4%, 8%, 16% e 100%) oppure lo disattiva. (Quando tutti e tre i LED sono accesi, la gamma del FADER del PITCH è di ±100%.) La gamma corrente sarà indicata dallo schermo LCD e dai LED.

14. FADER del PITCH – Spostando il FADER del PITCH si regola l'altezza generale della musica quando uno o tutti i LED del PITCH sono accesi. Se i LED del pitch sono spenti, questo non verrà modificato.

15. PITCH BEND -/+ - È possibile utilizzare questi due tasti di bend del pitch per regolare temporaneamente il pitch e il tempo della musica fino a -/+ 4% dall'impostazione attuale.

16. MASTER TEMPO – Attiva la funzione Master Tempo che blocca la tonalità musicale della traccia a quella originale (come se stesse suonando con 0% di regolazione del pitch). Sarà quindi possibile regolare il tempo della traccia senza influire sulla sua tonalità o il suo pitch.

17. TAP - Battere questo tasto al ritmo della musica per inserire un BPM manualmente. Per fare in modo che l'NDX 400 individui un BPM automaticamente, tenere premuto questo tasto per 2 secondi.

18. LCD - indica tutte le funzioni, mentre appaiono.

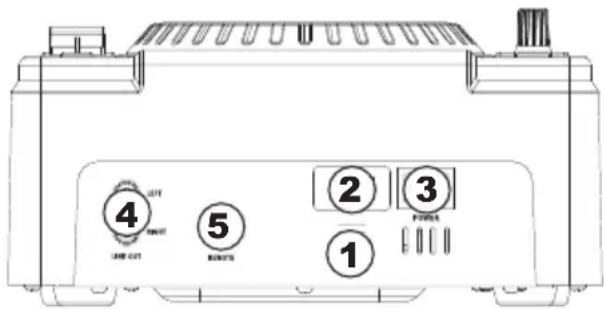

CARATTERISTICHE PANNELLO POSTERIORE

1. SELETTORE VOLTAGGIO – Impostare questo interruttore sul voltaggio locale.
2. PRESA CONNETTORE D'ALIMENTAZIONE – Inserire a questo livello il cavo di alimentazione in dotazione.
3. INTERRUTTORE DI ALIMENTAZIONE -

Questo è il pulsante che permette di accendere e di spegnere l'apparecchio. L'unità deve essere spenta sempre con questo pulsante prima che qualsiasi cavo di alimentazione sia

4 LEFT TAXI 5 2 3 1 POTATO

tolto. Tipicamente, si raccomanda che il CD player sia acceso prima degli amplificatori e spento dopo gli amplificatori per evitare che uno shock audio sia trasmesso tramite l'impianto.

1. CONNETTORI AUDIO RCA – Collegare il lettore CD al mixer tramite questa uscita a livello di linea.
2. CONNETTORE FADER START – Per utilizzare questo connettore allo scopo di accendere il fader, collegare un cavo fader start (non incluso) a un apparecchio da missare compatibile fader start. Ogni volta che si muove il crossfader dell'apparecchio da missare nella parte in cui si trova l'unità, questo comincerà a cantare automaticamente. Quando si muove il cavo fader nella parte opposta, l'unità si spegne. Muovendo il cavo fader indietro verso la parte dell'unità, questa comincerà a cantare di nuovo.

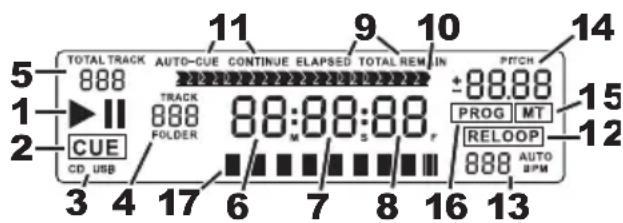

CARATTERISTICHE LCD

1. PLAY / PAUSE – Attivo quando l'apparecchio riproduce un CD oppure è in pausa.
2. CUE – È acceso in maniera fissa in pausa e al punto cue.
3. CD / USB – Indica se si stanno riproducendo le tracce da un CD caricato o da un dispositivo USB collegato.
4. TRACK / FOLDER NUMBER (numero di traccia / di cartella) – Mostra il numero della traccia o della cartella corrente. Quando si visualizza o si reproduce un programma, il numero sarà preceduto da una "P" ("P01", "P02", ecc.), indicando il numero di tale traccia nel programma.
5. TOTAL TRACK (totale tracce) – Mostra a display il numero totale di tracce disponibili sul CD o sul dispositivo USB. (Quando ci si trova in modalità di visualizzazione cartella, mostrerà il numero totale di cartelle disponibili sul dispositivo USB.)
6. MINUTES – Mostra i minuti trascorsi o rimanenti, a seconda dell'impostazione.
7. SECONDS – A seconda dell'impostazione, mostra i secondi trascorsi o rimanenti.
8. FRAMES – II lettore CD suddivide un secondo in 75 frame per effettuare un cueing preciso. Questo mostra i frame trascorsi o rimanenti a seconda dell'impostazione
9. TIME MODE – Indica quando viene visualizzato il tempo rimanente della singola traccia (Remain) oppure dell'intero CD (Total). Questa funzione è comandata tramite il TASTO TIME.
10. TIME BAR – Mostra il tempo rimanente o quello trascorso, a seconda dell'impostazione del tasto TIME.
11. PLAY MODE (modalità di riproduzione) – Mostra quando l'apparecchio è impostato in modalità Auto-Cue (il deck si fermerà al termine di ciascuna traccia) o Continuous Play – riproduzione continua: l'intero disco verrà riprodotto senza interruzioni). Questa funzione è controllata dal tasto SINGLE.
12. RELOOP – Indica la riproduzione attiva del loop.
13. BPM – Mostra a display il tempo in BPM (battiti al minuto) della traccia corrente. Quando a display compare "AUTO BPM", si tratta di un tempo che è stato individuato automaticamente.
14. PITCH – Mostra la percentuale di modifica del pitch.
15. MT (MASTER TEMPO) – Indica che il tasto MASTER TEMPO è inserito.
16. PROG – Indica che un programma è in corso di riproduzione.
17. TEXT DISPLAY (visualizzazione testo) – Mostra a display il nome della cartella o del file quando si naviga tra gli MP3.

5 1 2 CUE CD, USB 3 4 17 6 7 8 16 13 11 AUTO-CUE CONTINUE ELAPSED TOTAL REM IN 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 888 TRACK 888 FOLDER 88:88:88 PROG MT RELOOP 888 AUTO BPM +88.88 15 12
