MANUALE UTENTE NDX200 NUMARK

CONTENUTI DELLA CONFEZIONE

NDX 200
■ Cavo di alimentazione
■ Cavo di connessione RCA
■ Guida rapida
- Libretto di istruzioni di sicurezza e garanzia

REGISTRAZIONE

Recarsi alla pagina http://www.numark.com per registrare il NDX 200. La registrazione del prodotto garantisce che possiamo tenervi aggiornati con tutti gli ultimissimi sviluppi del prodotto e offrirvi assistenza tecnica di livello mondiale, in caso di eventuali problemi.

NORME FONDAMENTALI

1. Assicurarsi che tutti gli elementi elencati sul frontespizio della presente guida si trovino nella confezione.
2. LEGGERE ATTENTAMENTE IL LIBRETTO DELLE ISTRUZIONI DI SICUREZZA PRIMA DI UTILIZZARE IL PRODOTTO.
3. Studiare con cura lo schema dei collegamenti fornito nella guida.
4. Sistemare il mixer in una posizione adeguata all'uso.
5. Assicurarsi che tutti i dispositivi siano spenti e che tutti i fader e le manopole di guadagno siano impostati su "zero".
6. Collegare tutte le sorgenti di ingresso stereo come indicato nello schema.
7. Collegare le uscite stereo ad amplificatori, mangianastri e/o altre sorgenti audio.
8. Collegare tutti i dispositivi all'alimentazione CA.
9. Accendere tutto nel seguente ordine:
10. sorgenti di ingresso audio (giradischi, lettori CD, ecc.)
11. il mixer
12. infine, eventuali amplificatori o dispositivi di uscita
13. Al momento dello spegnimento, invertire questa operazione spegnendo:
    • gli amplificatori
14. il mixer
15. infine, qualsiasi dispositivo di ingresso

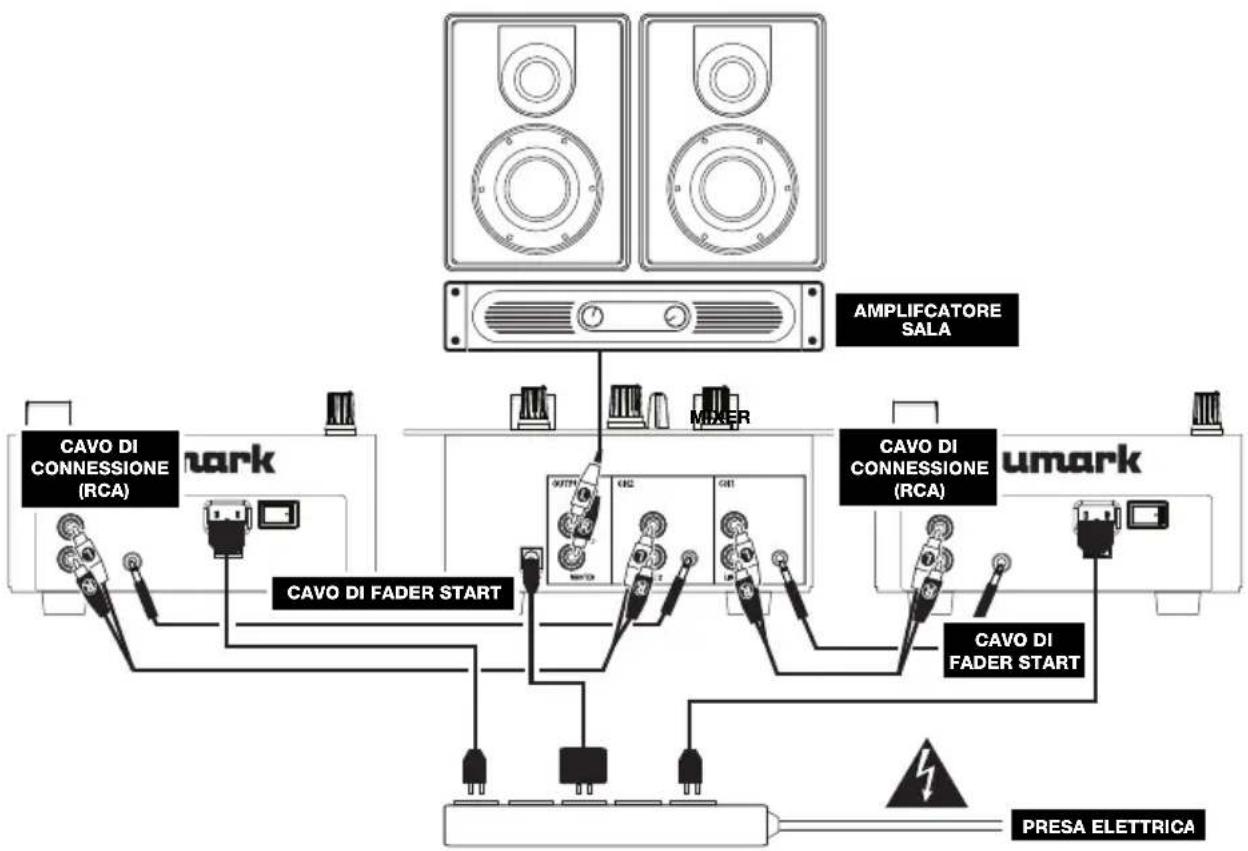

SCHEMA DEI COLLEGAMENTI


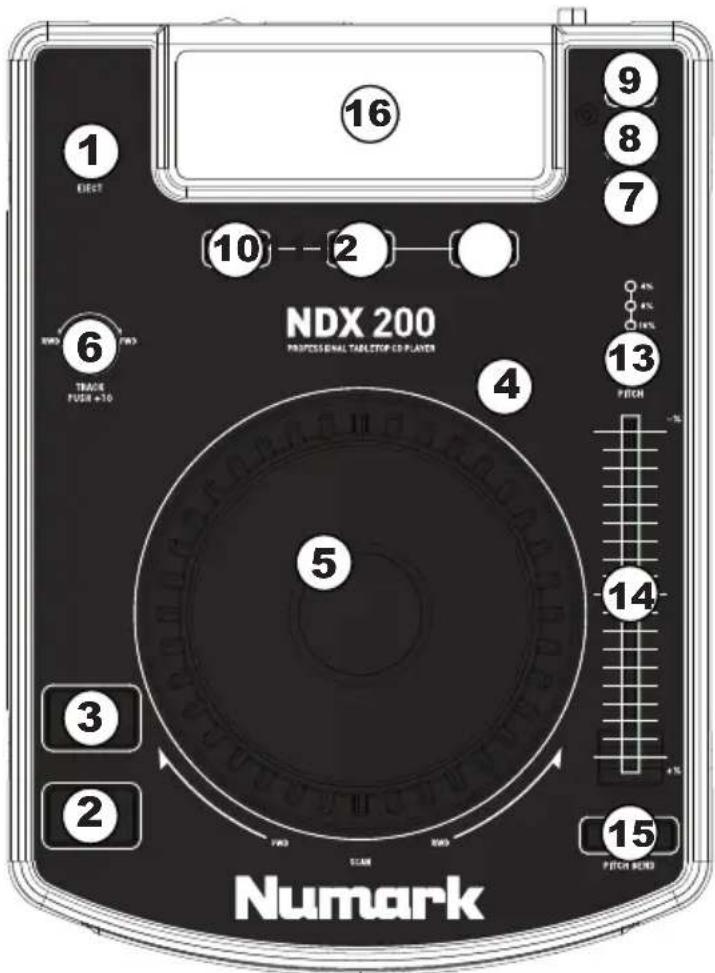

CARATTERISTICHE PANNELLO SUPERIORE

1. EJECT – premendo si chiuderà o si aprirà il cassetto di trasporto del disco.
2. PLAY / PAUSE – Riproduce o interrompe temporaneamente la traccia. Mettendo in pausa la traccia, viene creato un punto cue a quell'altezza (che può essere regolato tramite la JOG WHEEL in modalità di ricerca, Search).
3. CUE – Durante la riproduzione, la pressione del tasto CUE fa tornare al punto più recente in cui è stata avviata la riproduzione e interrompe momentaneamente la riproduzione della traccia. Tenendo premuto CUE, la riproduzione verrà avviata da questo punto, rilasciando CUE si torna a quel punto e si mette in pausa la traccia. Inoltre, quando la traccia è in pausa, è possibile utilizzare la rotella JOG WHEEL per individuare un nuovo punto cue.
4. SEARCH - Premendo questo tasto, è possibile utilizzare la rotella JOG WHEEL per effettuare una scansione rapida lungo la musica. Quando la modalità di ricerca Search è attiva, il LED è rosso. (Nota bene: se la JOG WHEEL non viene utilizzata per 8 secondi, la modalità di ricerca Search verrà disattivata.)
5. ROTELLA JOG WHEEL - La rotella jog wheel ha numerose funzioni, a seconda della modalità in cui ci si trova.

a) Se la traccia non è in corso di riproduzione, la rotella cercherà lentamente tra i frame della traccia stessa. Per impostare un nuovo punto cue di un frame, far ruotare la rotella, quindi avviare la riproduzione

16 9 8 7 10 2 NDX 200 PROFESSIONAL TABLESTOP CD PLAYER 4 13 FUCH -5 14 5 3 2 FUCH FUCH END Numark

quando è stata determinata la posizione desiderata. Premere CUE per tornare a quel punto cue.

b) Se la traccia è in corso di riproduzione, la rotella ne effettuerà temporaneamente il bend del pitch. Una rotazione della rotella in senso orario la accelera temporaneamente, mentre una rotazione in senso antiorario la rallenta. Questo strumento è molto utile per l'abbinamento del beat.
c) Quando il tasto SEARCH (ricerca) è stato attivato, la rotazione della rotella consente una scansione rapida lungo la traccia.

1. MANOPOLA TRACK – Girare la manopola per selezionare una traccia da riprodurre. Premere questa manopola per saltare lungo l'elenco delle tracce 10 tracce alla volta.
2. PROGRAM (programma) – Questo tasto vi aiuta a creare un programma, vale a dire una sequenza di tracce da riprodurre in maniera ininterrotta. Per creare un programma, premere PROGRAM quando il lettore CD è in pausa. Per inserire una traccia nel programma, servirsi dell'apposita manopola TRACK per selezionare la traccia desiderata, quindi premere PROGRAM per inserirla. Ripetere questo procedimento per ciascuna traccia che desidera inserire (nell'ordine in cui desiderate che suoni). Una volta terminato, premere PLAY / PAUSE per iniziare a riprodurre il programma. Le tracce verranno riprodotte nell'ordine in cui sono state inserite e sullo schermo LCD comparirà la scritta "PROGRAM". Per annullare il programma mentre viene riprodotto, tenere premuto PROGRAM per 2 secondi, fino a quando la scritta "PROGRAM" non scompare dallo schermo LCD.
3. SINGLE – per stabilire il modo di funzionamento (play mode) in single o continuo.
4. TIME – Commuta il tempo visualizzato a display tra tempo di riproduzione trascorso, tempo rimanente sulla singola traccia e tempo rimanente sull'intero CD.
5. LOOP IN – Imposta un nuovo punto cue o il punto di inizio di un loop (un punto "Loop In") durante la riproduzione.
6. LOOP OUT – Imposta il punto di fine di un loop (un punto "Loop Out") e avvia la riproduzione del loop. Mentre si riproduce un loop, premere LOOP OUT per staccarsi dal loop e continuare con la riproduzione normale.
7. RELOOP – Riproduce la traccia immediatamente dall'inizio di un loop (e riattiva il loop stesso).
8. PITCH – Regola la gamma del FADER del PITCH (±4%, 8% e 16%). La gamma attuale verrà indicata sullo LED diversi.
9. PITCH FADER – Controlla la velocità totale della musica.
10. PITCH BEND -/+ - È possibile utilizzare questi due tasti di bend del pitch per regolare temporaneamente il pitch e il tempo della musica fino a -/+ 16% dall'impostazione attuale.
11. LCD – indica tutte le funzioni, mentre appaiono, con il CD.

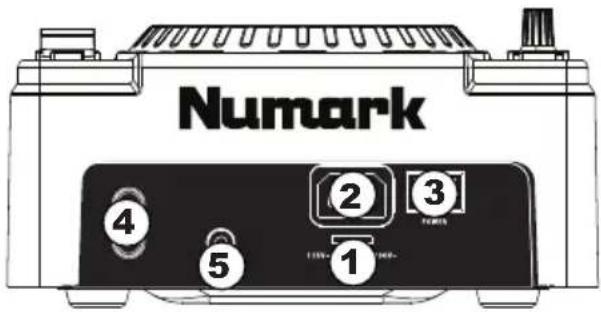

CARATTERISTICHE PANNELLO POSTERIORE

1. SELETTORE VOLTAGGIO - Impostare questo interruttore sul voltaggio locale.
2. PRESA CONNETTORE D'ALIMENTAZIONE – Inserire a questo livello il cavo di alimentazione in dotazione.
3. INTERRUTTORE DI ALIMENTAZIONE – Questo è il pulsante che permette di accendere e di spegnere l'apparecchio. L'unità deve essere spenta sempre con questo pulsante prima che qualsiasi cavo di alimentazione sia tolto. Tipicamente, si raccomanda che il CD player sia acceso prima degli amplificatori e spento dopo gli amplificatori per evitare che uno shock audio sia trasmesso tramite l'impianto.
4. CONNETTORI AUDIO RCA – Collegare il lettore CD al mixer tramite questa uscita a livello di linea.
5. CONNETTORE FADER START – Per utilizzare questo connettore allo scopo di accendere il fader, collegare un cavo fader start (non incluso) a un apparecchio da missare compatibile fader start. Ogni volta che si muove il crossfader dell'apparecchio da missare nella parte in cui si trova l'unità, questo comincerà a cantare automaticamente. Quando si muove il cavo fader nella parte opposta, l'unità si spegne. Muovendo il cavo fader indietro verso la parte dell'unità, questa comincerà a cantare di nuovo.

Numark ④ ⑤ ② ③ 1 2 3 4 5

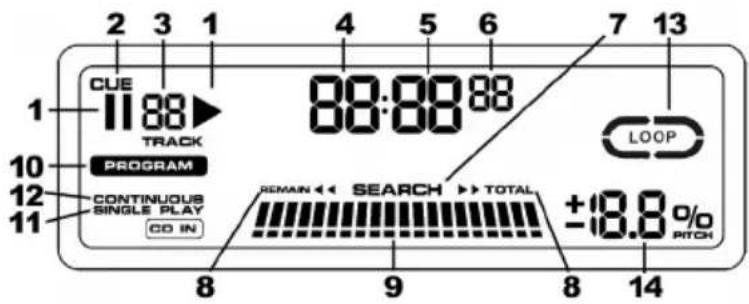

CARATTERISTICHE LCD

1. PLAY / PAUSE - Attivo quando l'apparecchio riproduce un CD oppure è in pausa.
2. CUE - Lampeggia quando l'apparecchio sta impostando un punto cue. È acceso in maniera fissa in pausa e al punto cue.
3. TRACK NUMBER - Mostra il numero della traccia.
4. MINUTES – Mostra i minuti trascorsi o rimanenti, a seconda dell'impostazione.
5. SECONDS – A seconda dell'impostazione, mostra i secondi trascorsi o rimanenti.
6. FRAMES – II lettore CD suddivide un secondo in 75 frame per effettuare un cueing preciso. Questo mostra i frame trascorsi o rimanenti a seconda dell'impostazione
7. SEARCH – Premendo questo tasto, è possibile utilizzare la rotella JOG WHEEL per effettuare una scansione rapida lungo la musica.
8. TIME MODE – Indica quando viene visualizzato il tempo rimanente della singola traccia (Remain) oppure dell'intero CD (Total). Questa funzione è comandata tramite il TASTO TIME.
9. TIME BAR – Mostra il tempo rimanente o quello trascorso, a seconda dell'impostazione del tasto TIME.
10. PROGRAM – Indica che un programma è in corso di riproduzione.
11. SINGLE – Mostra quando l'apparecchio è impostato sulla modalità di riproduzione Single Play (una traccia alla volta). Questa funzione è controllata dal tasto SINGLE.
12. CONTINUOUS – Mostra quando l'apparecchio è impostato per riprodurre le tracce in maniera ininterrotta, senza fermarsi (modalità di riproduzione continua, Continuous). Questa funzione è controllata dal tasto SINGLE.
13. LOOP – Indica la riproduzione attiva del loop.
14. PITCH – Mostra la percentuale di modifica del pitch.

CUE 1 88 TRACK PROGRAM CONTINUOUS SINGLE PLAY CO IN 8 9 8 14 88:88:88 LOOP REMAIN << SEARCH >> TOTAL ±18.8 0/0 PITCH
