MANUALE UTENTE NV NUMARK

Guida per l'uso (Italiano)

Introduzione

Contenuti della confezione

NV

Cavo di alimentazione

Cavo USB

Guida rapida

Scheda di download del software

Istruzioni di sicurezza e garanzia

Assistenza

Per conoscere le ultime informazioni in merito a questo prodotto (i requisiti di sistema complete, compatibilità, ecc) e per la registrazione del prodotto, recarsi alla pagina numark.com/nv.

Per ulteriore assistenza, recarsi alla pagina numark.com/support.

Inizio rapido

1. Installare il software

Scaricare l'ultima versione di Serato DJ dalla pagina serato.com.

2. Collegare il tutto e iniziare a fare il DJ!

Seguire questa sequenza di passaggi ogni volta che si utilizza l'NV:

1. Assicurarsi che tutti i dispositivi siano spenti e che tutti i fader e le manopole di guadagno gain siano a "zero".
2. Collegare le sorgenti d'ingresso (microfoni, lettori CD ecc) all'NV.
3. Collegare i dispositivi di uscita (amplificatori, sub-mixer, registratori, ecc.) all'NV.

4. Collegare tutti i dispositivi all'alimentazione elettrica e accenderli nell'ordine corretto.

5. Al momento di avviare una sessione accendere, nell'ordine, (1) sorgenti d'ingresso, (2) NV, (3) dispositivi di uscita.

6. Al momento di concludere una sessione, invertire questa operazione spegnendo (1) dispositivi di uscita, (2) NV, (3) sorgenti d'ingresso.

7. Collegare l'NV al computer servendosi del cavo USB (incluso) e alle cuffie.

8. Aprire il software Serato DJ e partire! Per maggiori informazioni su come utilizzare il Serato DJ con l'NV, recarsi alla pagina serato.com/dj/support e selezionare Numark NV.

Caratteristiche

Pannello superiore

Numark DECK 3 RANGE KEYLOCK 37 TAP 36 ROGUST SET 34 SIP CLEAN 33 35 FR SELECT 94 REVERSE 24 TOUCH FX 20 TOUCH ALL 38 25 PARAMETER ADJUST 27 PITCH BEND 40 NV 28~30~13 CUE LOOPS CALL DAVITI DAYN LAMPTES ON-TH SPRING ON 23 SPRING ON 22 SPRING ON 21 STUTTER LEAD PREP. BACK FWD 44 REL. 43 PANEL ANXA 46 PANEW S-VEW 47 AL OFF WK MK TONE MILKKE GAIN 41 BOUTY MASTER 15 MASSER 50 FAE 52 FAE 52 FAE 52 FAE 52 FAE 52 FAE 52 FAE 52 FAE 52 FAE 52 FAE 52 FAE 52 FAE 52 FAE 52 FAE 52 FAE 52 FAE 52 FAE 52 FAE FAE 52 FAE 52 FAE 52 FAE 52 FAE 52 FAE 52 FAE 52 FAE 52 FAE 52 FAE 52 FAE 52 FAE 52 FAE 52 FAE 52 FAE 52 FAE 52 FAE

Comandi generali

1. Shift: tenere premuto questo tasto per accedere a funzioni secondarie (indicate in rosso) degli altri comandi dell'NV.
2. Modalità Touch: premere questo tasto per commutare tra le modalità Touch, che consentono di accedere alle funzioni capacitive tattili delle manopole FX 1, FX 2 ed FX 3 e delle manopole EQ (Canale Treble, Canale Mid e Canale Bass) dell'NV. Queste funzioni sono momentanee, non si possono "bloccare".
3. Deck: seleziona quale strato del software è controllato da quel deck. Il Deck A può controllare gli strati 1 o 3; il deck B può controllare gli strati 2 o 4.

Comandi mixer

1. Gain Trim: Regola il livello audio pre-fader, pre-EQ del canale corrispondente nel software.
2. Misuratori a LED Meters: Monitorano il livello audio del canale corrispondente.
3. Channel treble (acuti di canale): Regola le frequenze alte (treble) del canale corrispondente.
4. Channel mid (medi di canale): Regola le frequenze medie del canale corrispondente.
5. Channel bass (bassi di canale): Regola le frequenze basse (bass) del canale corrispondente.
6. Fader canale: Regola il livello audio inviato al mix di programma (Program) nel software.
7. PFL: premere questo tasto per inviare il segnale pre-fader di questo canale al canale Cue per il monitoraggio. Una volta attivato, il tasto sarà acceso. Premendo un tasto PFL alla volta, si effettuerà il cueing di quel solo canale (e si disattiverà il monitoraggio PFL degli altri canali). Per effettuare il cueing di più canali simultaneamente, premere i tasti PFL di tali canali contemporaneamente.
8. Crossfader Assign: Convoglia l'audio riprodotto sul canale corrispondente a ciascun lato del crossfader (A o B), oppure bypassa il crossfader e invia l'audio direttamente al Program Mix (centro, Off).
9. Crossfader Slope (variazione crossfader): regola la variazione della curva del crossfader. Impostare l'interruttore a sinistra per una dissolvenza uniforme (mix) oppure verso destra per un taglio netto (scratch).
10. Fader start: attiva o disattiva "fader start" sul lato corrispondente del crossfader. Quando il fader start è attivo su un lato, spostando il crossfader da quel lato, si avvierà la riproduzione di quel deck.
11. Crossfader: Miscela l'audio tra i canali assegnati ai lati sinistro e destro del crossfader.
12. Master Volume: Regola il volume di uscita del mix di Programma e dell'ingresso Mic.
13. Booth Volume: Regola il volume di uscita del mix di uscita Booth.
14. Mic/Aux On/Off: Quando è impostato su Mic, l'ingresso Mic è attivo, e il suo segnale audio viene convogliato direttamente a Mix Programma. Quando è impostato su Off, l'ingresso Mic e l'ingresso Aux sono disattivi. Quando è impostato su Aux, l'ingresso Aux è attivo, e il suo segnale audio viene convogliato direttamente a Mix Programma.
15. Guadagno Mic/Aux: regola il guadagno dell'ingresso Mic e dell'ingresso Aux.
16. Mic Tone: regola le tonalità chiare o scure del segnale dell'ingresso Mic.

Comandi riproduzione

1. Piatto: controlla il puntatore audio nel software.
2. Play / Pause: questo tasto interrompe momentaneamente o fa riprendere la riproduzione.

Tenere premuto Shift e premere questo tasto per riprodurre la traccia con un effetto "stutter" dall'ultimo punto cue impostato.

1. Cue: quando il deck è in pausa, si può impostare un punto cue temporaneo muovendo il piatto in modo da collocare il puntatore audio al punto desiderato e quindi premendo il tasto Cue.

Durante la riproduzione, si può premere il tasto Cue per far tornare la traccia al suo punto cue temporaneo (se non è stato impostato alcun punto cue temporaneo, tornerà all'inizio della traccia).

Se il deck è in pausa, si può premere il tasto Cue per riprodurre la traccia dal punto cue temporaneo. Lasciando la pressione, la traccia tornerà al punto cue temporaneo e la riproduzione verrà interrotta. Per continuare la riproduzione senza tornare al punto cue temporaneo, tenere premuto il tasto Cue, quindi premere e tenere premuto il tasto Play e rilasciare entrambi i tasti.

Tenere premuto Shift e premere questo tasto per tornare all'inizio della traccia.

1. Sync: premere questo tasto per abbinare automaticamente il tempo del deck corrispondente con il tempo e la fase del deck opposto. Tenere premuto Shift e premere questo tasto per disattivare la funzione Sync.
2. Bleep / Reverse: inverte la riproduzione audio della traccia sul deck corrispondente.

Bleep: la riproduzione della traccia sarà invertita. Premere nuovamente questo tasto per riprendere la normale riproduzione dal punto in cui si sarebbe trovata se la funzione Bleep non fosse mai stata attivata (ossia, come se la traccia avesse continuato a suonare).

Reverse (inverso): la riproduzione della traccia sarà invertita. Tenere premuto Shift e premere nuovamente questo tasto per riprendere la riproduzione normale da qualsiasi punto la testina di riproduzione si sia fermata.

1. Scratch: premere questo tasto per attivare o disattivare la modalità Scratch. In questa modalità, toccando la parte centrale del piatto, si farà lo scratch come con un giradischi quando lo si fa ruotare. Se la modalità scratch è spenta, la parte centrale del piatto effettuerà il bend del pitch quando viene fatto girare.

Comandi modalità pad

1. Pad: questi pad hanno funzioni diverse su ciascun deck a seconda della modalità Pad corrente. Sono sensibili alla velocità (solo in determinate modalità), resistenti e facili da suonare. In questa sezione, quando si fa riferimento a pad specifici, si fa riferimento ai numeri così come sono illustrati qui.

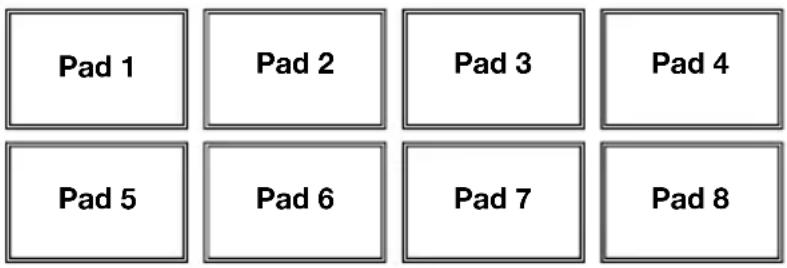

Pad 1 Pad 2 Pad 3 Pad 4 Pad 5 Pad 6 Pad 7 Pad 8

1. Parametro < / > : servirsi di questi tasti per varie funzioni in ciascuna modalità pad. Tenere premuto Shift e utilizzare questi tasti per accedere a parametri secondari.

2. Cue: questo tasto di modalità pad fa commutare i pad tra due modalità: Modalità Hot Cue e modalità Hot Cue Auto-Loop. Quando il tasto è spento, la prima pressione selezionerà sempre la modalità Hot Cue.

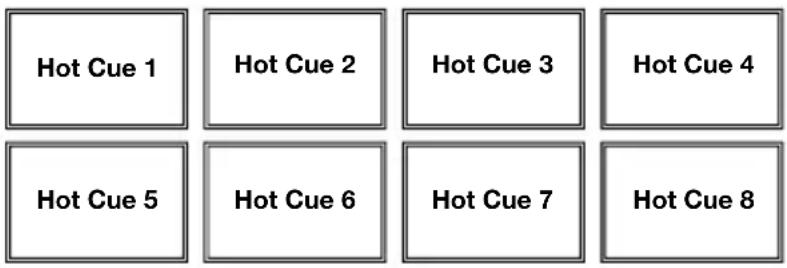

3. Modalità Hot Cue: ciascun pad assegna un punto Hot Cue o fa tornare la traccia a quel punto Hot Cue. Quando un pad è spento, è possibile assegnarvi un punto hot cue premendolo nel punto desiderato della traccia. Una volta assegnato, il pad si accenderà. Tenere premuto Shift e premere un pad per cancellare il punto Hot Cue ad esso assegnato.

4. Modalità Hot Cue Auto-loop: ciascun pad assegna un punto Hot Cue o fa tornare la traccia a quel punto Hot Cue, ma in entrambi i casi, crea anche un Auto-Loop in quel punto. La lunghezza dell'Auto-Loop è impostata nel software, ma è possibile ridurla o aumentarla servendosi del tasto Parametro < o Parametro >.

Importante: se avete acquistato il Serato Flip Expansion Pack, i tasti Parametro < e Parametro > hanno funzioni aggiuntive in modalità Hot Cue Mode Hot Cue Auto-Loop che consentono di creare e controllare i Flip. Si veda Comandi Flip per saperne di più.

1. Auto / Roll: questo tasto di modalità pad fa commutare i pad tra due modalità: modalità Auto-Loop e modalità Loop Roll. Quando il tasto è spento, la prima pressione selezionerà sempre la modalità Auto-Loop.

Nota bene: i layout dei pad qui corrispondono al layout di suddivisione del tempo Auto-Loop predefinito del software. Se si cambia il range di suddivisioni del tempo nel software, il layout dei pad cambierà per abbinarvisi.

• Modalità Auto-Loop: ciascun pad attiva o rilascia un Auto-Loop di una lunghezza diversa. Tenere premuto Shift e premere il tasto Parametro < o Parametro > per far spostare l'Auto-Loop indietro o in avanti.
• Modalità Loop Roll: ciascun pad attiva un Loop Roll momentaneo. Premere il tasto Parametro < o Parametro > per cambiare la suddivisione del tempo del Loop Roll.

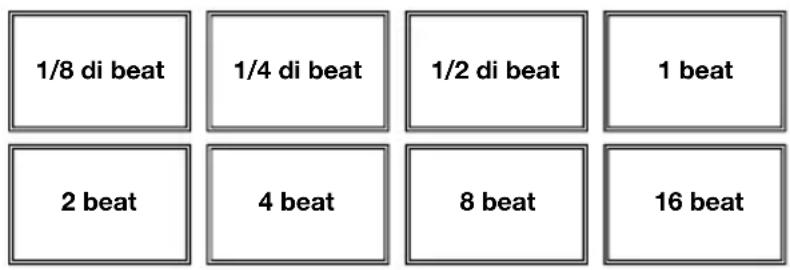

1/8 di beat 1/4 di beat 1/2 di beat 1 beat 2 beat 4 beat 8 beat 16 beat

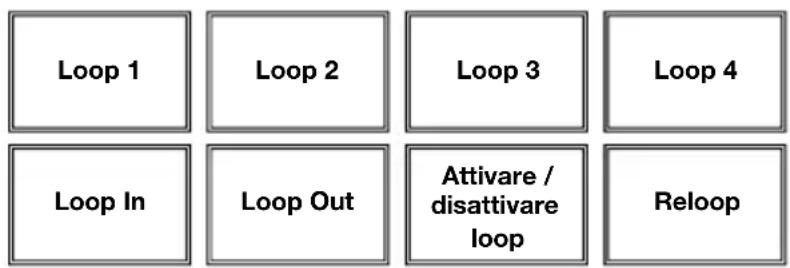

1. Loop: questo tasto di modalità pad fa commutare i pad tra due banchi di loop salvati e i comandi di Loop. Quando il tasto è spento, la prima pressione selezionerà sempre il primo banco.

- Modalità loop salvata: I pad 1-4 (riga superiore) fanno tornare la traccia ad uno dei loop salvati. Si crea e si salva un loop servendosi dei pad 5-8 (riga inferiore). I layout dei pad dei due banchi sono identici.

• Per creare un loop, premere il Pad 5 per impostare il punto di Loop In e quindi premere il Pad 6 per impostare il punto di Loop Out e attivare il loop.
  Per salvare un loop, quando un loop è attivo, premere uno dei pad 1-4 (riga superiore) cui non sia stato assegnato un loop. Questo può essere fatto indipendentemente dal modo in cui il loop è stato creato (modalità Saved Loop, Auto-Loop, Loop Roll, ecc.).
  Per attivare un loop salvato, premere uno dei pad 1-4 (riga superiore) cui sia stato salvato un loop. Premere il Pad 7 per attivare o disattivare il loop. Premere il Pad 8 per far tornare la traccia all'ultimo loop attivato e attivarlo nuovamente ("reloop").
• Per cancellare un loop salvato, tenere premuto Shift e quindi premere il pad corrispondente (dei pad 1-4).
• Per dimezzare o raddoppiare la lunghezza di un loop, premere il tasto Parametro < o Parametro >.
  o Per far andare avanti o indietro un loop, tenere premuto Shift e poi premere il tasto Parametro < o Parametro >.

1. Campionatore: questo tasto di modalità pad fa commutare i pad tra due modalità: modalità Sample Player e modalità Sample Velocity Trigger. Quando il tasto è spento, la prima pressione selezionerà sempre la modalità Sample Player.

2. Modalità Sample player: i pad 1-6 attivano un campione ciascuno, che può essere assegnato nel software (anche il livello del volume è configurato nel software). Ai pad spenti non sono assegnati campioni. Per interrompere la riproduzione di un campione, tenere premuto Shift e quindi premere il pad corrispondente (dei Pad 1-3 o Pad 4-6).

3. Modalità Sample Velocity Trigger: i pad si comportano come i pad in modalità Sample Player, tranne per il fatto che sono sensibili alla velocità, quindi i campioni attivati verranno riprodotti a un volume proporzionale alla forza con la quale vengono premuti i pad. Questa modalità può dare all'esibizione un tocco più "umano".

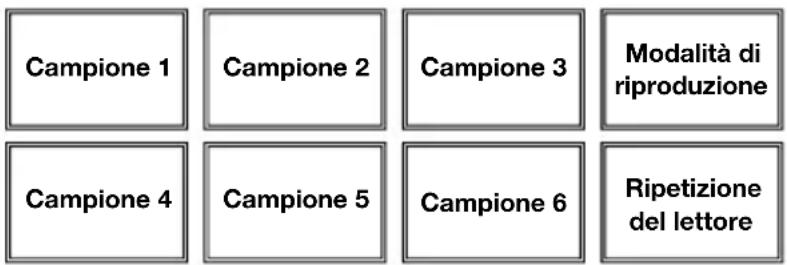

Campione 1 Campione 2 Campione 3 Modalità di riproduzione Campione 4 Campione 5 Campione 6 Ripetizione del lettore

1. Slicer: questo tasto di modalità pad fa commutare i pad tra due modalità: modalità Slicer e modalità Slicer Loop. Quando il tasto è spento, la prima pressione selezionerà sempre la modalità Slicer.

Importante: la traccia deve avere una Beat Grid affinché la modalità Slicer o la modalità Slicer Loop funzioni.

- Modalità Slicer: gli otto pad rappresentano otto beat sequenziali "slice" nella griglia del beat. Lo slice che viene riprodotto è rappresentato dal pad acceso; la luce si "sposta tra i pad" man mano che avanza attraverso ciascuna frase di otto Slice. Premere un pad per riprodurre quello Slice. Tenerlo premuto se si desidera continuare a riprodurlo in loop. Quando si rilascia il pad verrà ripresa la normale riproduzione della traccia dal punto in cui si sarebbe trovata se non fosse mai stata premuta (ossia, come se la traccia avesse continuato a suonare).

Premere il tasto Parametro < o Parametro > per aumentare o diminuire la quantizzazione dello Slice. Tenere premuto Shift e premere il tasto Parametro < o Parametro > per aumentare o diminuire la dimensione dello Slice Domain.

- Modalità Slicer loop: i pad si comportano come i pad nella modalità Slicer, tranne per il fatto che la frase da otto Slice effettuerà un loop anziché avanzare in maniera continua lungo la traccia.

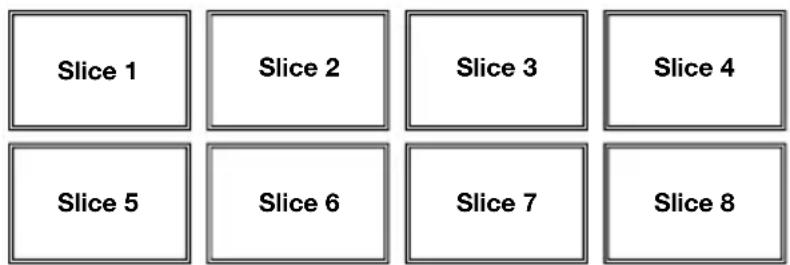

Slice 1 Slice 2 Slice 3 Slice 4 Slice 5 Slice 6 Slice 7 Slice 8

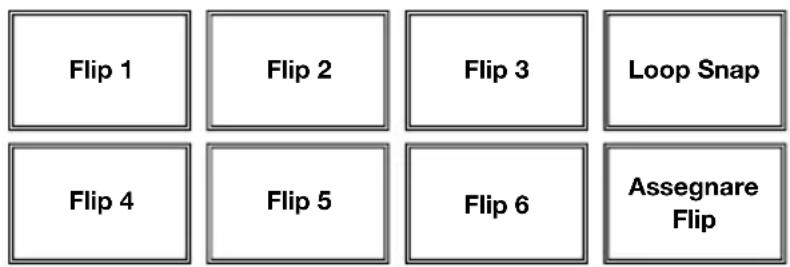

Comandi Flip

Se avete acquistato il Serato Flip Expansion Pack, è possibile creare e controllare i propri Flip servenedosi dei seguenti comandi:

- In modalità Hot Cue o Hot Cue Auto-Loop (premere Cues per entrare in una modalità o nell'altra):

• Per armare o annullare la registrazione del Flip, premere il tasto Parametro <.
• Per attivare o disattivare il loop dei Flip, tenere premuto Shift e quindi premere il tasto Parametro <.
  Per iniziare immediatamente a riprodurre l'ultimo Flip suonato (o quello la cui riproduzione è attualmente in corso), premere il tasto Parametro >. Facendo questo durante la registrazione di un Flip, la registrazione stessa si arresta e viene avviata la riproduzione di quel Flip.
  Per attivare o disattivare il Flip corrente, tenere premuto Shift e quindi premere il tasto Parametro >. Se la testina di riproduzione non è ancora nella regione del Flip, il Flip inizierà ad essere riprodotto una volta che la testina stessa lo raggiunge.

- In modalità Flip (tenere premuto Shift e premere Cues per entrare in questa modalità):

In questa modalità: ai pad spenti non è assegnato alcun Flip; ai pad illuminati in maniera fissa è stato assegnato un Flip, ma non sono in via di riproduzione; ai pad lampeggianti è stato assegnato un Flip e vengono riprodotti.
Per assegnare un Flip a un pad, tenere premuto il Pad 8 e quindi premere il Pad 1, 2, 3, 5, 6 o 7.
o Per riprodurre un Flip assegnato, premere Pad 1, 2, 3, 5, 6 o 7 (se gli è stato assegnato un Flip).
o Per interrompere immediatamente la riproduzione di un Flip, tenere premuto Shift, quindi premere il pad corrispondente.
Per far "scattare" automaticamente la lunghezza di un Flip in modo che si allinei con la griglia del beat (Loop Snap) tenere premuto il Pad 4 e premere un pad cui sia stato assegnato un Flip.

Importante: la traccia deve avere una griglia del beat affinché la funzione Loop Snap funzioni.

Comandi traccia

1. Slip / Clear: Quando si utilizza la griglia del beat del software, tenere premuto questo tasto e muovere il piatto per far "scorrere" (vale a dire spostare o far scorrere) l'intera griglia verso sinistra o verso destra.

Tenere premuto Shift e premere questo tasto per cancellare l'intera griglia del beat.

Importante: la traccia deve avere una griglia del beat affinché il tasto Slip/Clear funzioni.

1. Adjust / Set: tenere premuto questo tasto e muovere il piatto per "distorcere" l'intera griglia del beat.

Tenere premuto Shift e premere questo tasto per impostare un Beat Marker (contrassegno) nel punto in cui è situato attualmente il puntatore audio.

Importante: la traccia deve avere una griglia del beat affinché la funzione "Adjust" funzioni. Inoltre, utilizzando la funzione Adjust si cambia il BPM della traccia.

1. Slip Mode: premere questo tasto per abilitare o disabilitare la modalità slip. In modalità slip si può saltare ai punti Hot Cue, attivare Loop roll o utilizzare i piatti, mentre la timeline della traccia procede. In altre parole, quando si interrompe l'azione verrà ripresa la normale riproduzione della traccia dal punto in cui si sarebbe trovata se non fosse mai stata premuta (ossia, come se la traccia avesse continuato a suonare).

Comandi del pitch

1. Tap: Battere questo tasto allo stesso tempo della traccia per aiutare il software a individuare una lettura più precisa del BPM.

2. Range / Keylock: premere questo tasto per regolare la gamma del fader del pitch a ±8%, ±16% e ±50%.

Tenere premuto Shift, quindi premere questo tasto per attivare o disattivare il blocco tonalità: la tonalità della canzone sarà bloccata in qualsiasi posizione si trovi il fader del pitch quando il blocco tonalità è attivo. Questa funzione consente di modificare la velocità della canzone senza cambiare la tonalità.

1. LED di Takeover: Quando si seleziona il deck opposto servendosi del pulsante Deck, la posizione del fader del pitch del NV potrebbe non corrispondere all'impostazione del Pitch per quel Deck nel software. Muovere lentamente il fader del pitch nella direzione indicata dalla freccia del LED di Takeover fino a quando non si spegne. A questo punto il fader del pitch corrisponde alla configurazione del Pitch presente nel software e può controllarlo nuovamente.

2. Pitch Fader (fader del pitch): Regola la velocità di riproduzione della traccia. Quando impostato su 0%, un LED si accende vicino al fader.

3. Pitch Bend (+ / - ) (bend del pitch): Premere o tenere premuto uno di questi tasti per regolare temporaneamente la velocità di riproduzione della traccia. Una volta rilasciato, la riproduzione della traccia tornerà alla velocità designata dal fader del pitch.

4. Beatkeeper: Questo misuratore aiuta ad abbinare il tempo dei due deck. Quando il LED bianco centrale è acceso, i BPM sono abbinati. In caso contrario, il misuratore tende verso il deck più veloce. Più sarà lontano dal centro, maggiore sarà la differenza tra i due BPM.

Comandi di navigazion

1. Display: servirsi di questo schermo per visualizzare i menu, le opzioni, i parametri e le configurazioni. Si veda il paragrafo Display per saperne di più in merito alle modalità di visualizzazione dell'NV.
2. Manopola Sel: servirsi di questa manopola per scorrere lungo l'elenco delle tracce, dei crate, ecc. all'interno del software. È anche possibile premerla per muoversi tra i pannelli mostrati nel software.
3. Fwd / Back: questo tasto fa muovere il cursore tra i vari pannelli del software.
4. Load / Prep.: premere questo tasto dopo aver selezionato una traccia per assegnarla al deck.
   Tenere premuto Shift e premere questo tasto per aggiungere una traccia selezionata all'elenco delle tracce nell'area "Prepare" del software.
5. Panel / Area: premere questo tasto per commutare tra i pannelli registrazione (Recording), Effetti (Effects) e campionatore (Sampler). Tenere premuto Shift e premere questo tasto per commutare tra i pannelli file (Files), naviga (Browse), prepara (Prepare) e cronologia (History).
6. D. View / S. View: premere questo tasto per commutare tra le diverse modalità di display NV disponibili. Tenere premuto Shift e premere questo tasto per commutare tra le modalità di visualizzazione software disponibili. Si veda il paragrafo Display per saperne di più in merito alle modalità di visualizzazione dell'NV.

Comandi effeti

1. FX 1, FX 2, FX 3: questi tasti hanno funzioni diverse su ciascun deck a seconda della modalità FX corrente. Modalità FX singolo (Single-FX) o FX multiplo (Multi-FX).

2. Modalità FX singolo: FX 1 attiva o disattiva l'effetto; FX 2 attiva o disattiva il primo parametro effetti (se del caso); FX 3 attiva o disattiva il secondo parametro effetti (se del caso). Tenere premuto Shift e premere FX 1 per selezionare l'effetto desiderato. Alternativamente, tenere premuto Shift e girare la manopola FX presente sotto il nome dell'effetto per spostarsi rapidamente lungo la lista.

3. Modalità FX multiplo: i pulsanti attivano o disattivano il primo, secondo e terzo effetto nella catena effetti, rispettivamente. Tenere premuto Shift e premere uno dei tasti per selezionare l'effetto per quel punto nella catena effetti. Alternativamente, tenere premuto Shift e girare la manopola FX presente sotto il nome dell'effetto per spostarsi rapidamente lungo la lista.

4. Manopola FX 1, manopola FX 2, manopola FX 3: queste manopole hanno funzioni diverse su ciascun deck a seconda della modalità FX corrente. Modalità FX singolo (Single-FX) o FX multiplo (Multi-FX).

5. Modalità FX singolo: la manopola FX 1 controlla l'equilibrio "wet-dry" dell'effetto; la manopola FX 2 controlla il parametro del primo effetto; la manopola FX 3 controlla il parametro del secondo effetto. Quando la modalità Touch è attiva, toccare la manopola FX 1 per attivare il suo effetto e lasciare la manopola per disattivarlo.

6. Modalità FX multiplo: le manopole controllano l'equilibrio "wet-dry" del primo, secondo e terzo effetto nella catena effetti, rispettivamente. Quando la modalità Touch è attiva, toccare una manopola per attivare il relativo effetto e lasciare la manopola per disattivarlo.

7. Beat / Mode: battere questo tasto ripetutamente, al tempo desiderato, per impostare la frequenza degli oscillatori a bassa frequenza degli effetti (LFO). Tenere premuto questo tasto per riportare il Beat Multiplier al BPM del deck. Tenere premuto Shift e premere questo tasto per passare dalla modalità FX singolo alla modalità FX multiplo.

8. Manopola beat: girare questa manopola per impostare la divisione di tempo per gli effetti selezionati.
9. FX Assign: Servirsi di questi tasti per applicare l'effetto A e/o B al canale corrispondente. È possibile applicare l'effetto A e/o B all'intero mix servendosi dei tasti FX Send al di sotto della manopola Master Volume. (Ciascun effetto può essere applicato ad uno dei quattro canali e/o al mix di programma.)
10. Filtro canale: girare questa manopola per regolare il filtro sul canale corrispondente. Il tipo di filtro regolato dipende dal tasto modalità filtro.

11. Modalità filtro: premere questo tasto per commutare tra le modalità filtro, influendo sulle manopole del filtro canale: Modalità Off, Filter-Roll o Filter-FX.

12. Off: quando questo tasto è su off, la manopola filtro canale applicherà e regolerà un filtro passa basso al canale corrispondente quando viene girata in senso antiorario o un filtro passa alto quando viene girata in senso orario.

13. Modalità Filter-Roll: premere questo tasto una volta per attivare la modalità Filter-Roll (il tasto si accende di rosso). La manopola filtro canale applicherà e regolerà un filtro passa basso al canale corrispondente quando viene girata in senso antiorario o un filtro passa alto quando viene girata in senso orario. Inoltre, applicherà un Loop Roll al filtro e diminuirà in lunghezza man mano che la manopola si allontana dalla posizione centrale. Premere questo tasto una volta per disattivare la modalità Filter-Roll.
14. Modalità Filtro-FX: tenere premuto Shift e premere questo tasto per attivare la modalità Filtro-FX (il tasto lampeggerà di rosso). La manopola filtro canale applicherà e regolerà un filtro passa basso al canale corrispondente quando viene girata in senso antiorario o un filtro passa alto quando viene girata in senso orario. Inoltre, regolerà il parametro 1 degli effetti applicati a tale canale man mano che la manopola si allontana dalla posizione centrale. Premere questo tasto una volta per disattivare la modalità Filtro-FX.

Display

I display a colori dell'NV forniscono un feedback in tempo reale del software con diverse viste di ciascun deck. Le tre viste disponibili sono Performance View 1 (vista performance 1), Performance View 2 (vista performance 2) e Library View (vista library).

Per passare alla vista successiva, premere il tasto D. View.

Per entrare immediatamente in Library View, girare la manopola Sel.

Per tornare alla vista precedente dalla Library View, procedere in uno dei seguenti modi:

• Girare la manopola Sel per selezionare una traccia, quindi premere Load per caricarla sul deck. Si vedrà quindi la traccia caricata su quel deck nella vista precedente.
  • Servirsi del tasto D. View.

Ciascuna vista mostra le impostazioni correnti di vari comandi, che è possibile regolare come descritto nei paragrafi seguenti. Cliccare su una delle seguenti opzioni per passare a quella sezione.

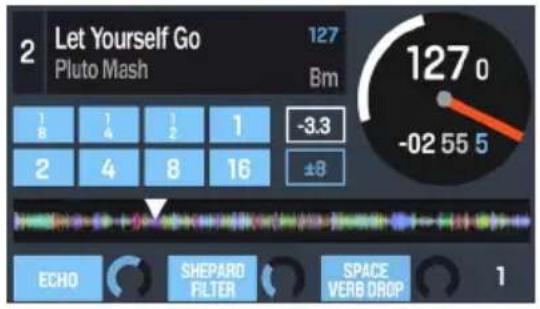

2 Let Yourself Go Pluto Mash 127 Bm 127 0 -3.3 ±8 ECHO SHEPARD FILTER SPACE VERB DROP 1

Vista Performance 1

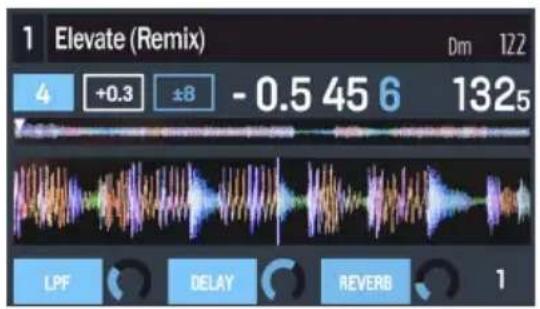

1 Elevate (Remix) Dm 122 4 +0.3 ±8 - 0.5 45 6 1325 LPF DELAY REVERB 1

Vista Performance 2

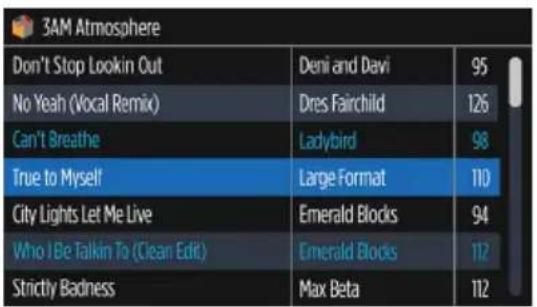

3AM Atmosphere Don't Stop Lookin Out Deni and Davi 95 No Yeah (Vocal Remix) Dres Fairchild 126 Can't Breathe Ladybird 98 True to Myself)Large Format 110 City Lights Let Me Live Emerald Blocks 94 Who I Be Talkin To (Clean Edit) Emerald Blocks 112 Strictly Badness Max Beta 112

Vista Library

Vista Performance 1

1 2 2 Let Yourself Go Pluto Mash 3 4 127 Bm 127 0 6 11 1 8 1/4 1/2 1 -3.3 9 -02 55 5 ±8 8 7 10 ECHO SHEPARD FILTER SPACE VERB DROP 1 12 13 12 13 12 13 14

Questa vista contiene informazioni in merito alla traccia corrente, effetti, hot cue e loop.

1. Deck: si tratta dello strato del software attualmente selezionato e controllato da quel deck. Premere il tasto Deck per passare da uno strato all'altro. Il Deck A controlla gli strati 1 o 3; il deck B controlla gli strati 2 o 4.
2. Nome traccia: indica il titolo della traccia attualmente caricata. Si veda il paragrafo Library View per imparare a selezionare le tracce.
3. Nome artista: indica l'artista della traccia attualmente caricata. Si veda il paragrafo Library View per imparare a selezionare le tracce.
4. BPM della traccia: indica il tempo (in battiti al minuto o BPM) della traccia attualmente caricata, con una regolazione del pitch pari allo 0%. Per visualizzare a quale BPM sta suonando attualmente, si veda BPM del deck qui di seguito.
5. Tonalità traccia: indica la tonalità della traccia attualmente caricata. Si tratta della tonalità della traccia con una regolazione del pitch pari allo 0%.
6. BPM del deck: indica il BPM corrente al quale la traccia caricata attualmente sta suonando. Per regolare questo valore, muovere il Fader del pitch del deck. Questo valore non è influenzato da bend del pitch temporanei (utilizzando i tasti Pitch Bend -/+ o il piatto).
7. Tempo rimanente: indica quanto tempo è rimasto della traccia caricata attualmente. L'anello attorno al piatto virtuale è una rappresentazione visiva di questo valore (il cerchio completo indica l'intera traccia).
8. Gamma del pitch: indica la gamma attuale del Fader del pitch del deck. Premere Range / Keylock su quel deck per regolare la gamma del suo Fader del pitch a ±8%, ±16%, o ±50%.

9. Regolazione del pitch: indica l'impostazione attuale del Fader del pitch. Per regolare questa impostazione, muovere il Fader del pitch del deck.

10. Panoramica della traccia: indica l'onda della traccia attualmente caricata, che segue una codifica di colore basata sulla frequenza di ciascuna area: rosso indica le basse frequenze (bass), verde indica le frequenze di gamma intermedia, e blu indica le alte frequenze (treble).
    Nell'onda, i punti hot cue sono rappresentati da triangoli sul fondo dell'onda stessa e le regioni dei loop sono rappresentate da sezioni ombreggiate di blu.

11. Tasti Auto-Loop: questi otto tasti corrispondono agli otto pad del deck in modalità Auto-Loop. In tale modalità, premere uno dei pad per attivare un loop automatico della lunghezza corrispondente. Si veda Pannello superiore > Comandi modalità pad > Auto / Roll per saperne di più.
12. Nome effetto: in modalità Multi-FX, la vista mostrerà tre effetti con una manopola parametro ciascuno.
    In modalità Single-FX (FX singolo), la vista mostrerà un nome effetti con tre manopole di parametro.
    Per commutare tra le modalità Single-FX e Multi-FX, tenere premuto Shift e premere il tasto Beat.
    Per passare all'effetto successivo (in una delle due modalità), tenere premuto Shift e quindi premere il tasto FX sotto il nome dell'effetto Alternativamente, tenere premuto Shift e girare la manopola FX presente sotto il nome dell'effetto per spostarsi rapidamente lungo la lista.
13. Parametro effetti: in modalità Multi-FX, la vista mostrerà tre effetti con una manopola parametro ciascuno, che corrisponde al parametro principale di quell'effetto. Per regolare ciascun effetto, girare la manopola FX sotto di esso.
    In modalità Single-FX (FX singolo), la vista mostrerà un nome effetti con tre manopole di parametro. Per regolare ciascun parametro, girare la manopola FX sotto di esso.
    Per commutare tra le modalità Single-FX e Multi-FX, tenere premuto Shift e premere il tasto Beat.
14. Moltiplicatore beat effetti: questo numero determina il timing o la frequenza degli effetti, basati sul BPM.

Vista Performance 2

1 2 3 1 Elevate (Remix) Dm 122 8 7 - 0.5 45 6 1325 4 +0.3 ±8 9 10 LPF DELAY REVERB 1 12 13 12 13 12 13 14

Questa vista fornisce una visualizzazione a display alternativa di informazioni in merito alla traccia corrente, effetti, hot cue e loop.

1. Deck: si tratta dello strato del software attualmente selezionato e controllato da quel deck. Premere il tasto Deck per passare da uno strato all'altro. Il Deck A controlla gli strati 1 o 3; il deck B controlla gli strati 2 o 4.
2. Nome traccia: è il titolo della traccia attualmente caricata, che scorre a display. Si veda il paragrafo Vista Library per imparare a selezionare le tracce.
3. Tonalità traccia: indica la tonalità della traccia attualmente caricata. Si tratta della tonalità della traccia con una regolazione del pitch pari allo 0%.
4. BPM della traccia: indica il tempo (in battiti al minuto o BPM) della traccia attualmente caricata, con una regolazione del pitch pari allo 0%. Per visualizzare a quale BPM sta suonando attualmente, si veda BPM del deck qui di seguito.
5. BPM del deck: indica il BPM corrente al quale la traccia caricata attualmente sta suonando. Per regolare questo valore, muovere il Fader del pitch del deck. Questo valore non è influenzato da bend del pitch temporanei (utilizzando i tasti Pitch Bend -/+ o il piatto).
6. Tempo rimanente: indica quanto tempo è rimasto della traccia caricata attualmente.
7. Gamma del pitch: indica la gamma attuale del Fader del pitch del deck. Premere Range / Keylock su quel deck per regolare la gamma del suo Fader del pitch a ±8%, ±16%, o ±50%.
8. Regolazione del pitch: indica l'impostazione attuale del Fader del pitch. Per regolare questa impostazione, muovere il Fader del pitch del deck.

9. Panoramica della traccia: indica l'onda della traccia attualmente caricata, che segue una codifica di colore basata sulla frequenza di ciascuna area: rosso indica le basse frequenze (bass), verde indica le frequenze di gamma intermedia, e blu indica le alte frequenze (treble).
   Nell'onda, i punti hot cue sono rappresentati da triangoli sul fondo dell'onda stessa e le regioni dei loop sono rappresentate da sezioni ombreggiate di blu.

10. Onda principale: si tratta del segmento attualmente in via di riproduzione dell'onda della traccia, che scorre man mano che la testina di riproduzione dell'audio si muove lungo la traccia. L'onda segue un codice cromatico basato sulla frequenza di ciascuna area: rosso indica le basse frequenze (bass), verde indica le frequenze di gamma intermedia, e blu indica le alte frequenze (treble).

Nell'onda, i punti hot cue sono rappresentati da triangoli in cima e sul fondo dell'onda stessa e le regioni dei loop sono rappresentate da sezioni ombreggiate di blu.

1. Tasto Auto-Loop: questo tasto indica la lunghezza corrente del loop automatico del deck. In modalità Auto-Loop, premere uno dei pad per attivare un loop automatico di luna lunghezza specifica, che sarà illustrato qui. Si veda Pannello superiore > Comandi modalità pad > Auto / Roll per saperne di più.
2. Nome effetto: in modalità Multi-FX, la vista mostrerà tre effetti con una manopola parametro ciascuno.

In modalità Single-FX (FX singolo), la vista mostrerà un nome effetti con tre manopole di parametro.

Per commutare tra le modalità Single-FX e Multi-FX, tenere premuto Shift e premere il tasto Beat.

Per passare all'effetto successivo (in una delle due modalità), tenere premuto Shift e quindi premere il tasto FX sotto il nome dell'effetto Alternativamente, tenere premuto Shift e girare la manopola FX presente sotto il nome dell'effetto per spostarsi rapidamente lungo la lista.

1. Parametro effetti: in modalità Multi-FX, la vista mostrerà tre effetti con una manopola parametro ciascuno, che corrisponde al parametro principale di quell'effetto. Per regolare ciascun effetto, girare la manopola FX sotto di esso.

In modalità Single-FX (FX singolo), la vista mostrerà un nome effetti con tre manopole di parametro. Per regolare ciascun parametro, girare la manopola FX sotto di esso.

Per commutare tra le modalità Single-FX e Multi-FX, tenere premuto Shift e premere il tasto Beat.

1. Moltiplicatore beat effetti: questo numero determina il timing o la frequenza degli effetti, basati sul BPM.

Vista Library

3AM Atmosphere 1 2 3 4 Don't Stop Lookin Out Deni and Davi 95 No Yeah (Vocal Remix) Dres Fairchild 126 Can't Breathe Ladybird 98 True to Myself Large Format 110 City Lights Let Me Live Emerald Blocks 94 Who I Be Talkin To (Clean Edit) Emerald Blocks 112 Strictly Badness Max Beta 112

Questa visuale consente di navigare all'interno della libreria, inclusi crate e subcrate e caricare una traccia sul deck corrente.

Per muoversi lungo l'elenco di tracce, girare la manopola Sel.

Per caricare la traccia attualmente selezionata, premere il tasto Load.

Importante: poiché la Library View non indica il deck corrente, assicurarsi di aver selezionato il deck desiderato prima di premere Load per caricarvi una traccia.

Per commutare tra l'elenco di tracce e l'elenco di crate, premere la manopola Sel o servirsi del tasto Back / Fwd.

Per ampliare o ridurre un crate (che ha subcrate, vale a dire playlist all'interno di una playlist) nell'elenco premere il tasto Back / Fwd.

1. Nome Crate/List (nome playlist/lista): si tratta del crate, subcrate o altro elenco di tracce (ad es. All, tutte) attualmente visualizzato.
2. Nome traccia: indica il titolo della traccia attualmente caricata.
3. Nome artista: indica l'artista della traccia attualmente caricata.
4. BPM della traccia: indica il tempo (in battiti al minuto o BPM) della traccia.

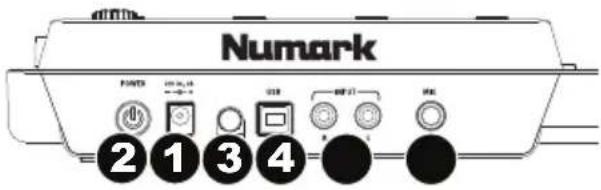

Pannello posteriore

1. Ingresso di alimentazione: Servirsi dell'adattatore di alimentazione in dotazione (12 V, 2 A, centro-positivo) per collegare il NV ad una presa di alimentazione. Ad alimentazione spenta, collegare l'alimentazione elettrica innanzitutto nel NV, quindi ad una presa elettrica.
2. Interruttore di alimentazione: Accende e spegne il NV. Accendere il mixer dopo aver collegato tutti i dispositivi d'ingresso e prima di accendere gli amplificatori. Spegnere gli amplificatori prima di spegnere il NV.
3. Sicura per il cavo: si possono fissare cavi a questo dispositivo per evitare di scollegarli accidentalmente.
4. USB: Questo collegamento USB invia e riceve audio e informazioni di controllo da un computer collegato.
5. Uscite master (bilanciata, XLR): Collegare queste uscite XLR a bassa impedenza ad un impianto PA o a monitor. Il livello di queste uscite è controllato tramite la manopola Master sul pannello superiore.
6. Uscite master (RCA): Servirsi di cavi standard RCA per collegare queste uscite Master ad una cassa o ad un sistema di amplificatori. Il livello di queste uscite è controllato tramite la manopola Master sul pannello superiore.
7. Uscite booth (RCA): Servirsi di cavi standard RCA per collegare queste uscite ad un sistema di monitoraggio. Il livello di queste uscite è controllato tramite la manopola Booth sul pannello superiore.
8. Ingressi di linea (RCA): Collegare dispositivi a livello di linea quali lettori CD, campionatori o interfacce audio a questi ingressi.
9. Ingresso Mic (6,35 mm / 1/4"): collegare a questo ingresso un microfono da 6,35 mm (1/4"). Il segnale audio di questo ingresso viene convogliato direttamente alle uscite master.

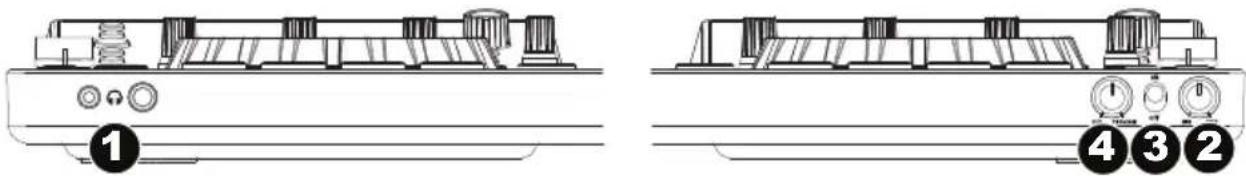

Pannello anteriore

1. Cuffie (6,35 mm o 3,5 mm / 1/4" o 1/8"): Collegare le cuffie da 6,35 mm o 3,5 mm (1/4" o 1/8") a questa uscita per il monitoraggio del mix e il cueing.
2. Volume cuffie: Regola il livello del volume dell'uscita cuffie.
3. Split Cue: Quando questo interruttore è impostato su On, l'audio delle cuffie sarà "suddiviso" in modo che tutti i canali inviati a Cue vengano mixati a mono e applicati al canale cuffie di sinistra, e che il mix Program venga mixato a mono e applicato al canale destro. Quando l'interruttore è impostato su Off, l'audio Cue e Program verranno "miscelati" insieme.
4. Cue Blend: girare il comando per mixare tra Cue e Program nel canale cuffie. Quando impostato all'estrema sinistra, si sentiranno unicamente i canali convogliati a Cue. Quando impostato all'estrema destra, si udrà solo il mix programma.
