MANUALE UTENTE TTXUSB NUMARK

Manuale rapido di utilizzazione

ITALIANO (39-47)

Manuale rapido di utilizzazione

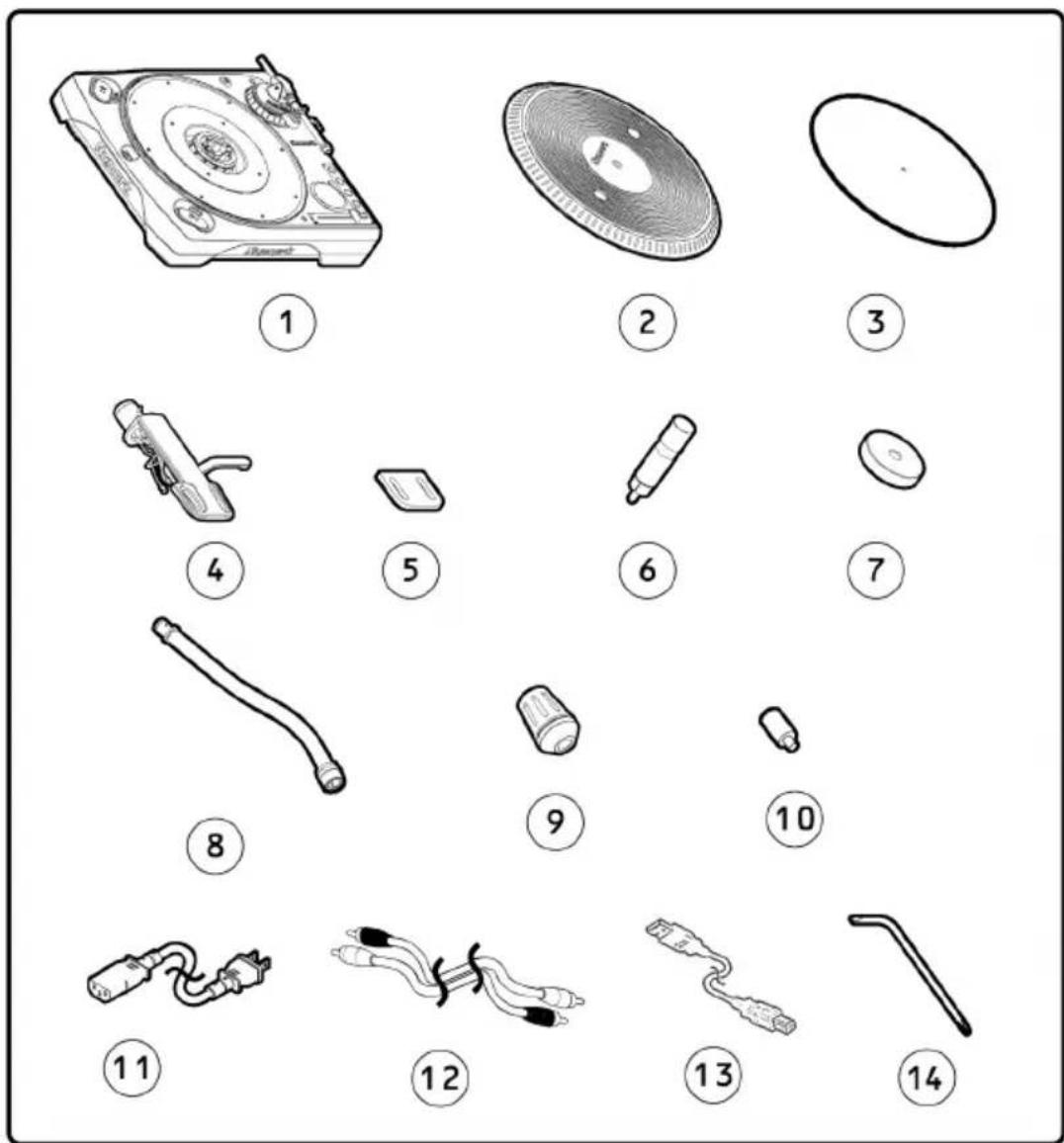

CONTENUTI DELLA CONFEZIONE

1. TTXUSB con braccio dritto
2. Piatto in alluminio Antitrascinamento
3. Base
4. Fonorivelatore
5. Peso da 2.5g per il fonorivelatore
6. Luce bersaglio

7. Adattatore 45 giri

8. Braccio a S

9. Contrappeso
10. Contrappeso aggiuntivo per il braccio a S
11. Cavo di alimentazione IEC
12. Cavo RCA
13. Cavo USB
14. Attrezzo per la manutenzione

Istruzioni rapide di montaggio

LEGGERE ATTENTAMENTE IL LIBRETTO DELLE ISTRUZIONI DI SICUREZZA PRIMA DI SERVIRSI DI QUESTO PRODOTTO

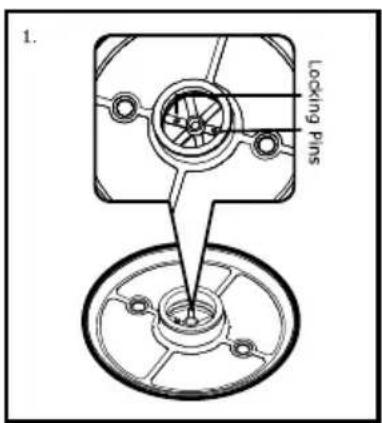

1. Notare i perni di bloccaggio illustrati. ASSICURARSI CHE IL GIRADISCHI NON SIA COLLEGATO.

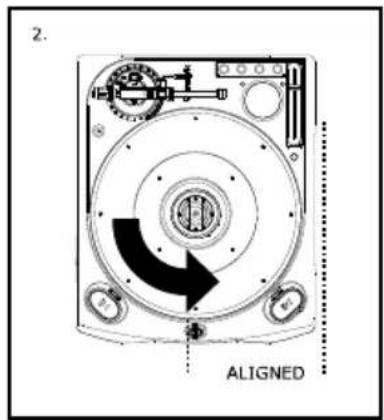

2. Abbinare il motore interno alla Figura 2.

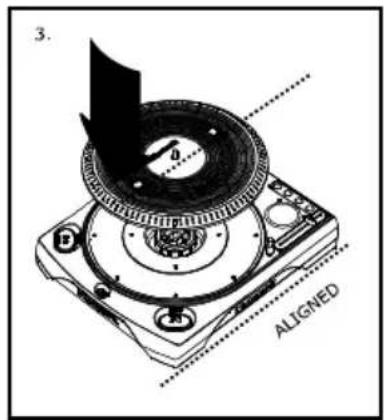

3. Posizionare il piatto badando di allineare i fori alla base come illustrato

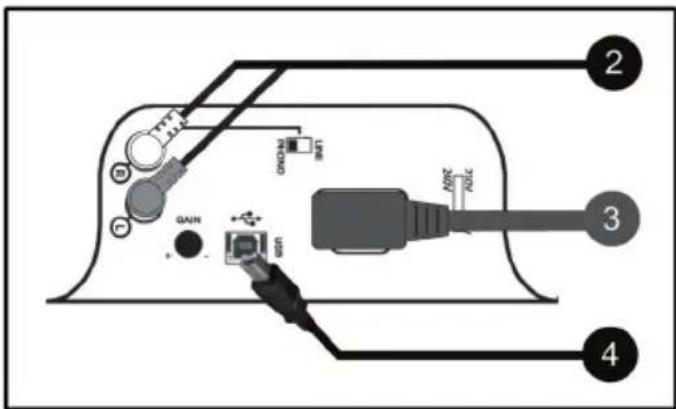

Collegamenti

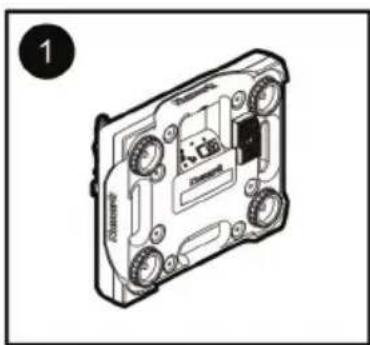

1. Rovesciare il giradischi come illustrato.
2. Collegare il cavo audio R-RCA (rosso) proveniente dal mixer o dall'amplificatore.
   Collegare il cavo audio L-RCA (bianco) proveniente dal mixer o dall'amplificatore.
3. Collegare unicamente il cavo di alimentazione e assicurarsi che l'interruttore di impostazione dell'alimentazione sia sulla posizione giusta per la vostra regione.
4. Servirsi del cavo USB in dotazione per collegare il giradischi al computer.

Nota: assicurarsi di non pinzare i cavi sotto la base.

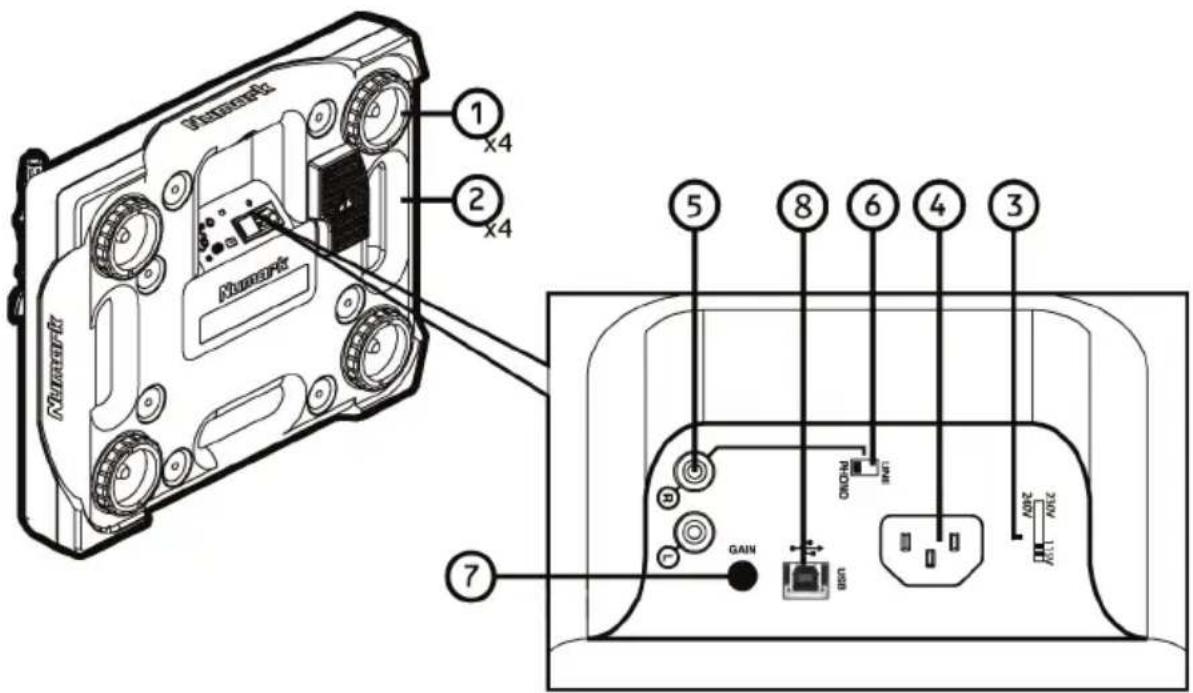

Caratteristiche pannello inferiore

1. Piedini in gomma regolabili:

Quando tutti i piedini del giradischi sono stati serrati, la superficie superiore piatta del giradischi si troverà a 85mm. Svitando i piedini è possibile alzare il giradischi per compensare eventuali superfici irregulari.

2. Manici per il trasporto:

Questi manici garantiscono una presa sicura, affinché il giradischi possa essere trasportato comodamente.

3. Commutatore di voltaggio:

Questo commutatore fa passare il trasformatore del voltaggio interno da 115V, 230V a 240V. Il giradischi dovrebbe essere fornito con l'impostazione del voltaggio adeguata alla vostra regione. Verificare che sua ricerca prima di collegare il cavo di alimentazione per evitare danni al giradischi.

4. Terminale di alimentazione IEC:

Questo terminale di alimentazione IEC più essere usato con qualsiasi cavo di alimentazione IEC, ma si raccomanda di utilizzato il cavo di alimentazione IEC in dotazione. Assicurarsi che qualsiasi cavo di alimentazione IEC collegato abbia il proprio spazio在整个 apparecchio in modo tale che il cavo non venga pinzato e che il jack di alimentazione non venga rotto.

5. Uscita RCA:

Questi jack di uscita stereo consentono di collegare il giradischi a un dispositivo compatibile dotato di ingressi PHONO o a livello di LINEA.

6. Commutatore Phono/Linea

Questo interruptore deve essere impostato al giusto livello a seconda del tipo di ingresso a cui è connesso il giradischi. PHONO viene utilizzato con ingressi tradizionali da giradischi su ricevitori più vecchi o laddove è indicato PHONO. Il livello di LINEA (line) permette al TTXUSB di collegarsi direttamente a ingressi elettronici moderni quali computer, home stereo e mixer.

7. Manopola GAIN:

Regola il livello dell'audio di canale pre-fader e pre-EQ.

8. Uscita Audio USB:

Servirsi del cavo USB in dotazione per collegare il giradischi al computer. Fare riferimento al manuale d'istruzioni del software prima di procedere al collegamento del giradischi.

Gruppo del braccio

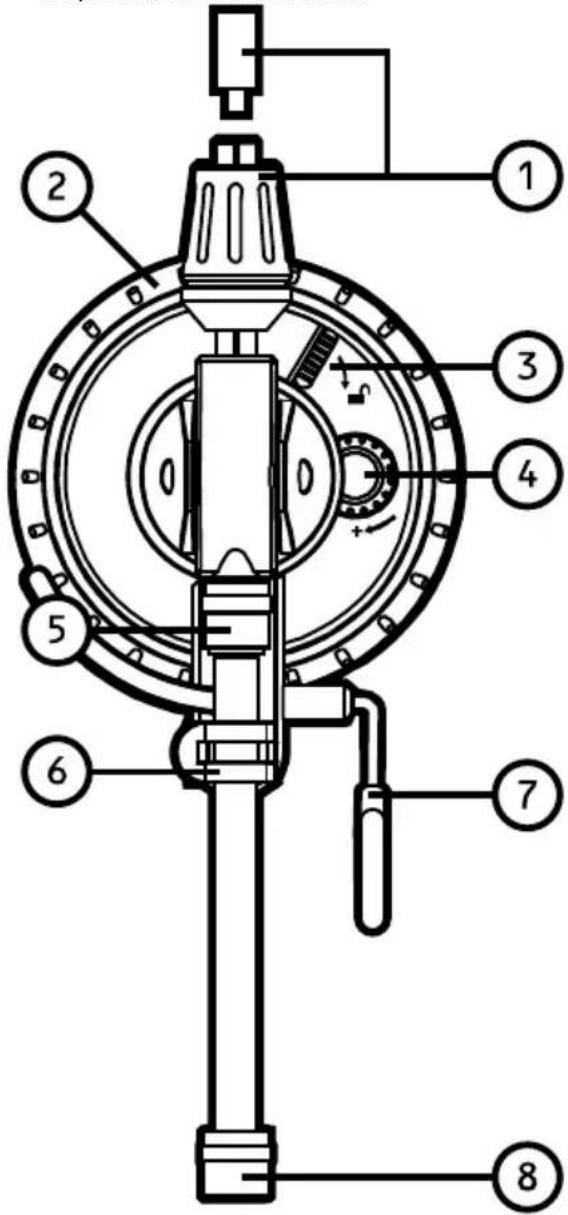

1. Contrappeso/Anello e Peso a S:

Il contrappeso serve a bilanciare il fonorivelatore e il gruppo della cartuccia, in modo tale che la giusta quantità di pressione della puntina sia applicata al disco. Il peso a S va usato nella maggior parte dei casi quando ci si serve del braccio a S. Non è necessario per un braccio dritto e può essere riposto sotto al contrappeso nell'alloggiamento superiore quando non è in uso.

2. Anello di regolazione dell'altezza:

girando quello anello in senso antiorario il braccio si solleva di fino a 6mm per adattarsi ai diversi spessori del tappetino. L'anello non cui quod estere regolato se prima non viene sbloccata la leva di bloccaggio dell'altezza (3).

3. Leva di bloccaggio dell'altezza:

girando questa leva in direzione della freccia (in senso orario) si sblocca l'anello di regolazione dell'altezza (2) in modo tale da consentire la regolazione dell'altezza del braccio.

4. Regolazione anti-Skate:

questa manopola serve a compensare le forze centripete. Vedi l'impostazione del braccio per maggiori dettagli riguardo alla sua regolazione.

5. Dado di bloccaggio del tubo secondario:

eso dado serve a fissare i tubi del braccio (dritto o a s) al gruppo del braccio.

6. Fermabraccio:

questo fermabraccio speciale fissa il braccio durante il trasporto o quando non è in uso.

7. Sistema di cueing del braccio:

questa funzione permette di posizionare il braccio ad un certo punto al di sopra del disco e di ingaggiarlo lentamente. Quando l'alzabraccio è sollevato il braccio deve essere appoggiato al portabraccio. Quando l'alzabraccio è abbassato, il braccioiene lentamente abbassato fino ad appoggiare la puntina sul disco.

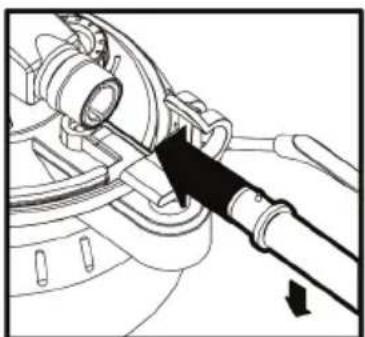

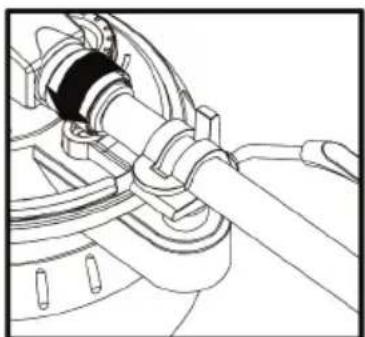

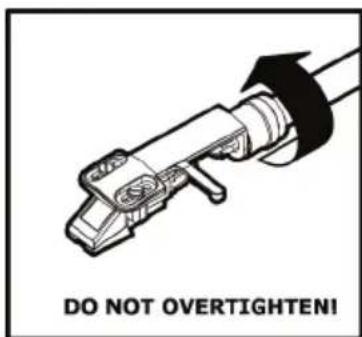

8. Dado di bloccaggio del braccio:

questo dato in alluminio serve per fissare il gruppo del fonorivelatore e della cartuccia al braccio. Per maggiori dettagli, vedi l'impostazione della cartuccia.

AVVERTENZA: NON SERRARE ECESSIVAMENTE IL DADO DI BLOCCAGGIO! (5 & 8)
IL COLLEGAMENTO DI UN BRACCIO CHE NON SIA NUMARK A QUESTO DADO PUO DANNEGGIARE L'ALTEZZA DEI PERNI INTERNI DEI CONTATTI!

Impostazione del braccio

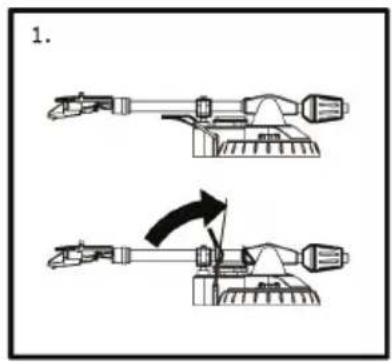

1. Installare la cartuccia e sollevare l'alzabraccio per proteggere la cartuccia/puntina.

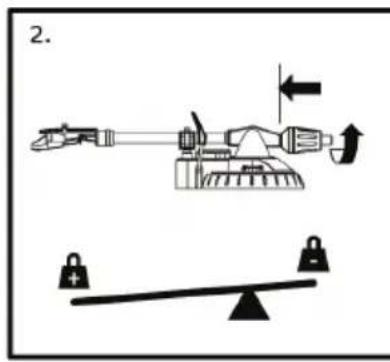

2. Notare come più essereșs oio contrappeso.

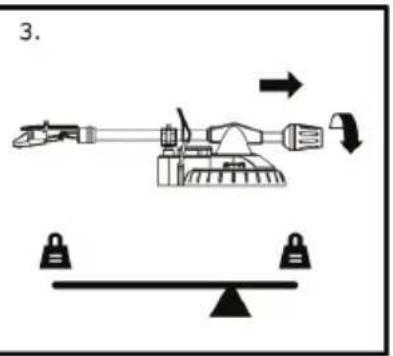

3. Con la leva di sollevamento del sistema di cueing, regolare il peso in modo tale che l'intero gruppo del braccio sia equilibrato liberamente.

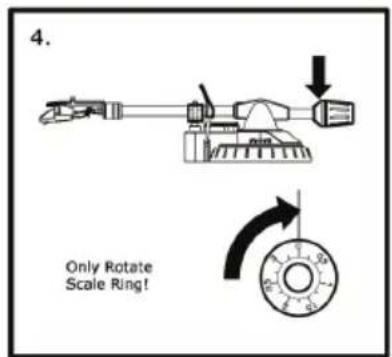

4. Azzerare la Scala sul peso spostando l'anello nero fino ad allineare "0" con lo slot. Il gruppo del braccio delve essere ancora bilanziato come illustrato in Figura 2.

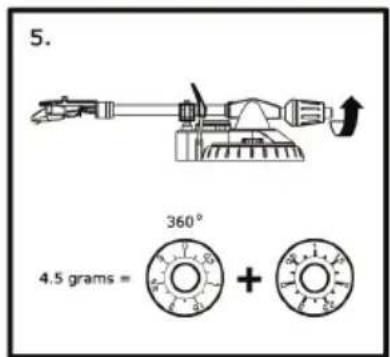

5. Girare il contrappeso fino a raggiungere il peso desiderato in grammi. (La maggior parte delle gamme delle cartucce per DJ hanno specifiche che vanno da 2.0g a 4.0g. Controllare il manuale della cartuccia per maggiori dettagli).

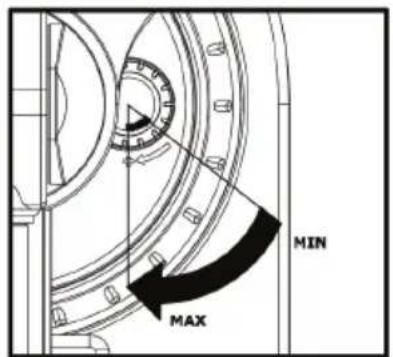

Impostare la regolazione Anti-Skate

Il dato Anti-Skate è la manopola illustrata nell'ultima figura.

Nella maggior parte dei casi, l'Anti-Skate dovrebbe essere impostato al minimo. L'Anti-Skate compensa le forze centrifughe che si verificano con determinate cartucce quando la puntina si avvicina al centro del disco. Se il giradischi subisce uno skipping eccessivo durante il back-cue e lo scratch al momento dell'avvincamento all'asse centrale, provare ad augmentare l'anti-skate con gli incremente indicatori sul quadrante. Iniziare aggiungendo piccoli incrementi; testare la resa, quindi aumentare ulteriormente di quanto necessario.

Il dato Anti-Skateiene principale usato per registrazioni di alta qualita in abbinamento al systemadiueing delbraccio.

NOTE D'USO

Questo giradischi è stato progettato per accomodare una varietà di diversi stili di missaggio. Ecco alcune linee guida generali d'uso per ottimizzare le prestazioni del giradischi.

• Durante la riproduzione registrata servirsi del tappetino (slip mat) in dotazione. Questo Slip Mat è stato progettato per ridurre la frizione tra il pietto e il disco per consentire un back cue rapido ed uno scratch efficace.
  Non posizionare il giradischi su di un altoparlante o di un subwoofer o nelle immeditate vicinanze. Questo cui causare rumore indesiderato a seconda delle condizioni ambientali.
• Quando non in uso, fissare sempre il braccio servendosi del fermabraccio. Questo cui evitare danni alla puntina ed un impiego accidentale del braccio.
  Per ridurre lo skipping dell'ago, seguire le linee guida che si trovano sella sezione Impostazione del braccio di quello manuale. Un excessively peso su una cartuccia cui causare uno skipping erratico o danni alla puntina.

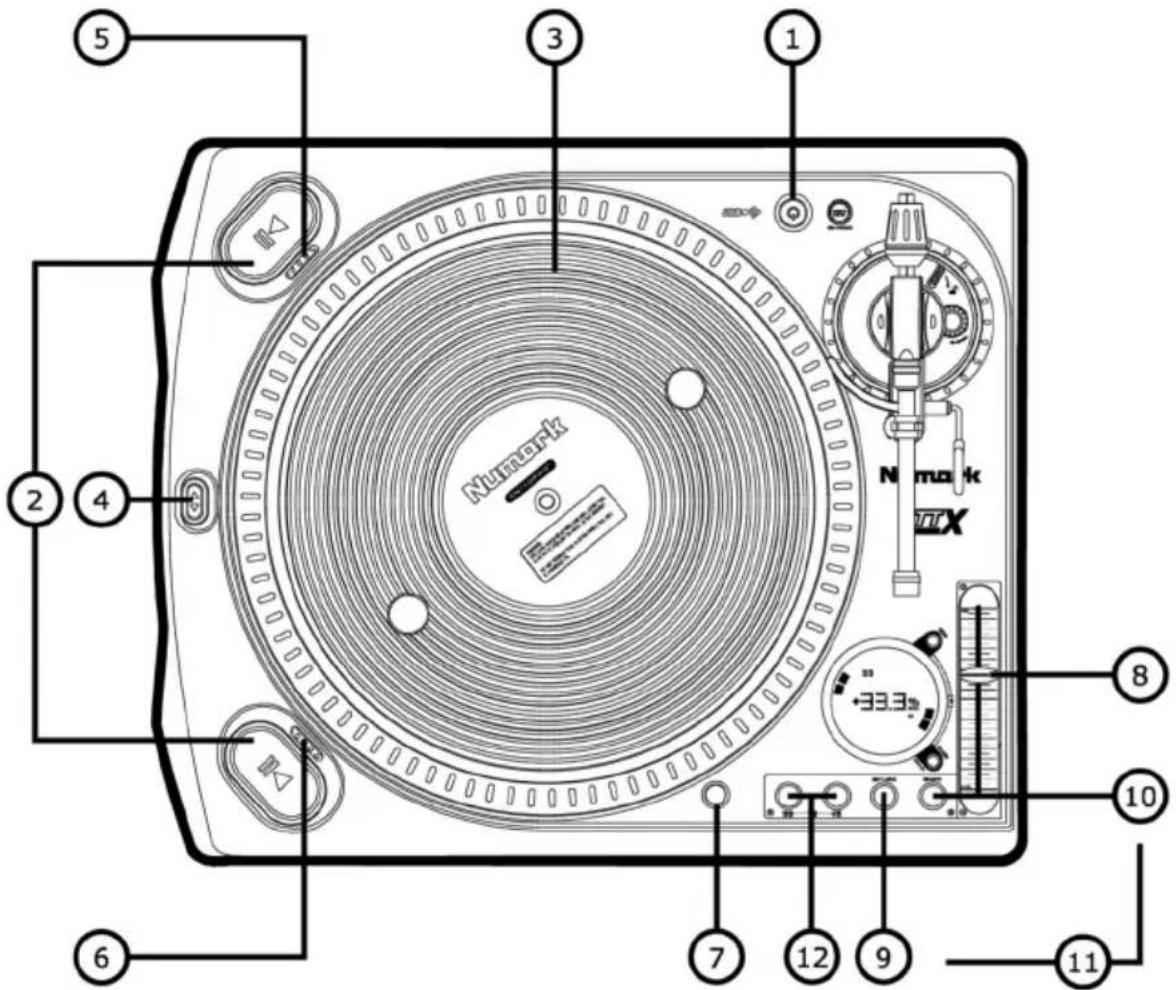

Comandi Generali

1. Tasto di alimentazione: accende il giradischi. Quando il giradischi è acceso, si illumina di blu.
2. Tasti Start/Stop: avvia e ferma il motore del giradischi. Entrambi i tasti hanno la stessa funzione.
3. Piatto: quello giradisci è dotato di uno speciale design dei bordi ottimizzato per i rallentamenti del piatto "trascinato". Il pattern apparirà fermo quando la gamma del Pitch è impostata a 0% e viene usata la luce bersaglio.
4. Commutatore Forward/Reverse: fa passare la direzione del motore tra avanti e indietro.
5. Regolatore tempo di avvio: ruotare per aumentare o diminuire il tempo di avviamento del pietto.
6. Regolatore del tempo di frenata: ruotare per aumentare o diminuire il tempo di interruzione del piatto.
7. Luce bersaglio stroboscopica e jack di alimentazione: questa luce d'alluminio più essere ruotata a seconda della posizione del fonorivelatore e della quantità di luce necessaria sulla superficie del disco in vinile. La luce illumina il bordo del pietto facendo si che il pattern appaia fermo quando la gamma del pitch è a 0%.
8. Fader del pitch: quello comando a cursore consente di modificare il pitch della riproduzione. In posizione centrale il pitch è impostato allo 0%
9. Blocco tasti: quello tasto blocca il tasto della musica sulla posizione relativa del fader del pitch. Questo effetto di processo è disponibile unicamente quando ci si serve dell'uscita di LINEA.
10. Tasto quartz: quello tasto blocca il pitch allo 0% (indipendentamente alla posizione del fader del pitch) servendosi del lavoro Quartz Motor Control.
11. Regolazione coppiia: premere leggermente i tasti 9 e 10 simultaneamente per regolare l'impostazione di coppiia del piatto. Ci sono tre impostazioni della coppiia. "L" è Bassa, "M" è media, ed "H" è alta.
12. Tasti 33 e 45 giri: questi tasti controllano i giri del piatto del giradischi. Se i tasti da 33 e da 45 giri vengono premuti contemporaneamente, verrà attivata la modalità a 78 giri.

Comandi del display

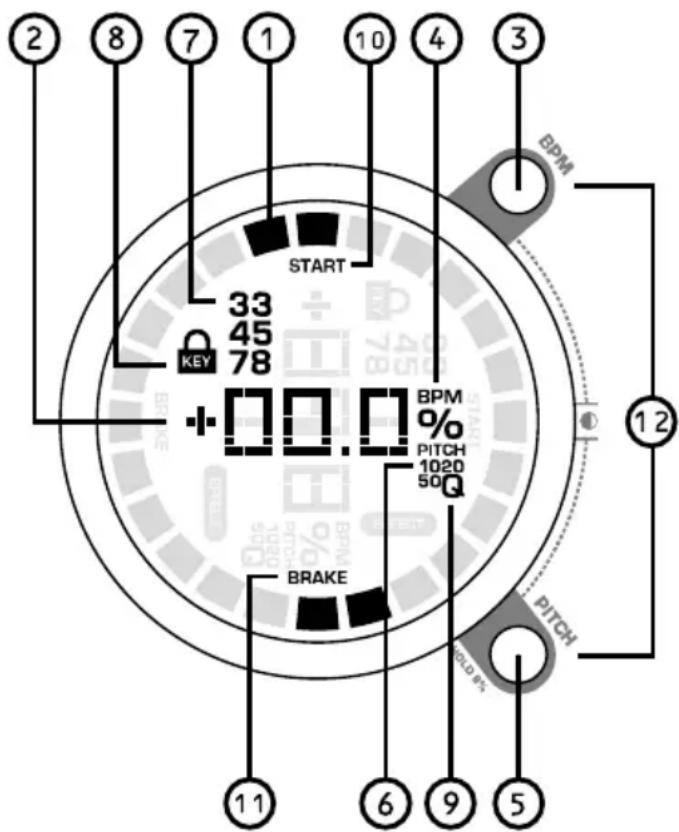

Il display del TTXUSB è stato sviluppato per provvedere istantaneamente informazioni utili indipendente dell'orientamento del giradischi. La comprenzione delle funzioni aiuterà a migliorare le vosre attività.

1. Sensori di direzione del piatto: sua che il piatto stia girando o che sia fermo, quosti segmenti indicano la direzione della rotazione. Si muovono a coppi sui lati oppositi del display. NOTE: se il piatto viene rimioso a giradischi acceso, l'intero anello di segmenti lampeggerà aindicare che i magneti del drive sono stati separati e che il motore si trova in MODALITA di PROTEZIONE. Si raccomanda di spegnere il giradischi dopo che è entrato in MODALITA di PROTEZIONE prima di riposizionare il piatto.
2. Segmenti indicatori multi-funzione: a seconda della modalità del display, questi indicatori sono fornire pitch, numero di giri o impostazioni del motore. Vedi le funzioni independenti di PITCH, GIRI e COMANDI MOTORE per ulteriori informazioni.
3. Tasto BPM: la pressione di quello tasto fara passare la sezione centrale del display tra l'impostazione corrente del pitch e lagettura di una stima dei battiti al minuto (BPM). Se quello tasto viene premuto Maintainendo la pressione per 2 secondi, il contatore di BPM riferà la stima dei BPM. Se il display indica "---" significata che TTXUSB calcola la gamma del BPM OPPURE è incapace a distinguere una stima. Se la stima del BPM è "---" lampeggiante, ciò indica che non vi è audio in corso.
4. Indicatori pitch vs BPM: la parola PITCH ed il symbolo di PERCENTUALE sono entrambi attivi quando il display indica l'impostazione del pitch. L'indicatore del BPM è Attivo unicamente quando il display è impostato in modo da fornire la stima del BPM.
5. Tasto gamma del pitch: quello tasto fa passare la gamma del pitch da 10, 20 e 50% quando premuto in successione. Se quello tasto viene premuto mantenendo la pressione per 2 secondi, la gamma del pitch verrà impostata all'8% fino a quando il tasto non venga premuto nuovamente. Se quello tasto viene premuto contemporaneamente al tasto BPM (3), il contrasto del display verrà ridotto fino a quando i tasti non vengano rilasciati.
6. Indicatori gamma del pitch: quosti indicatori saranno attivi a seconda della gamma del pitch (8, 10, 20, 50% .Quando la gamma del pitch è impostata all' 8 % ,nessuno di quosti indicatori è attivo.
7. Impostazioni giri (RPM): i segmenti 33, 45 or78 saranno attivi per la rispettiva modalità di giri RPM del motore.
8. Indicatore blocco tasti: quello significato indica che i processori di segnale digitale stanno correggendo il TASTO della sorgente di riproduzione.

NOTA: la funzione BLOCCO TASTI più essere utilizzato unicamente quando l'uscita è impostato su livello di LINEA.

1. Indicazione Quartz Lock: se la funzione QUARTZ LOCK (comandi generali) è impostata, quello segmente diventa attivo e a display lampeggerà "- Q -" se il FADER del PITCH è regolato finché la funzione QUARTZ LOCK è disattivata.
2. Indicatore tempo di avvio: se questo indicatore è attivo quando il motore viene avviato significata che il tempo di avviamento è stato regolato servendosi del regolatore del tempo di avviamento (comandi generali)
3. Indicatore tempo di frenata: se questo indicatore è attivo quando il motore viene fermato, significà che il tempo di frenata è stato regolato servendosi del regolatore del tempo di frenata (comandi generali)
4. Contrasto: premere (3) e (5) simultaneamente per passare da un livello di contrasto all'alto sul display.

Sostituire il fader del pitch e le cartucce dei tasti

Il design unico del TTXUSB consente la sottituzione della configurazione del FADER del PITCH e dei COMANDI DEI TASTI in base all'orientamento del giradischi. In caso di danno o di excessiva usura questi componenti devono essere sostituti unicamente con PARTI COMPATIBILI NUMARK. Per ulteriori informazioni contattare il più vicino RIVENDITORE NUMARK

1. Spagnere il giradischi o scollegarlo dall'alimentazione.

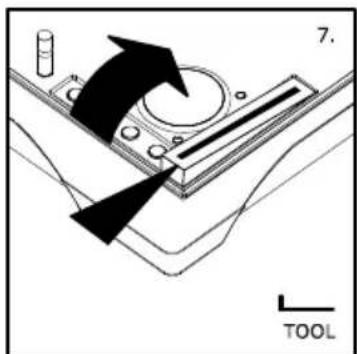

2. Rimuovere la MANOPOLA DEL FADER del PITCH e riporla in un posto sicuro.
3. Servisi dell'ATTREZZO per la MANUTENZIONE per rimuovere le due viti che fissano il PIatto DELLA CARTUCCIA DEL FADER DEL PITCH. Una volta rimosse, riporre le viti in unippo sicuro.
4. Servisi del lato piatto dell'ATTREZZO per sollevare il PIATTO DELLA CARTUCCIA DEL FADER DEL PITCH inserendolo nella fessura al centro del piatto e facendo leva verso l'alto.
5. Serviri dell'ATTREZZO incluso per rimuovere le due viti che fissano il PIATTO DELLA CARTUCCIA DEL TASTO. Una volta rimosse, riporre le viti in unippo sicuro.

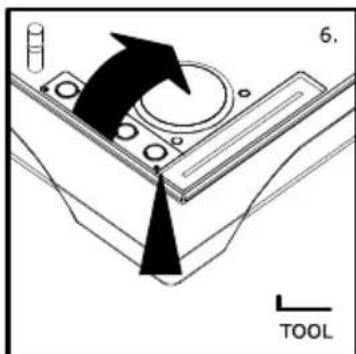

6. Servisi del lato piatto dell'ATTREZZO per sollevare il PIATTO DELLA CARTUCCIA DEL TASTO inserendolo nella fessura al centro del piatto e facendo leva verso l'alto (vedi figura).
7. Le cartucce possono ora essere rimosse in maniera sicura. Iniziare l'operazione servendosi del lato piatto dell'ATTREZZO per estrarre la CARTUCCIA DEL FADER DEL PITCH dal giradischi (vedi figura). Una volta

rimossa, staccare la clip di cablaggio alla parte inferiore della cartuccia.

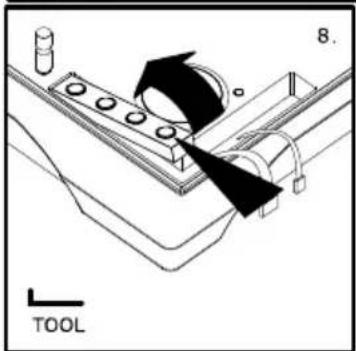

8. Rimuovere la cartuccia del tasto servendosi dell'ATTREZZO per estrarla dal giradischi. Una volta rimossa, staccare la clip di cablaggio alla parte inferiore della cartuccia (vedi figura).

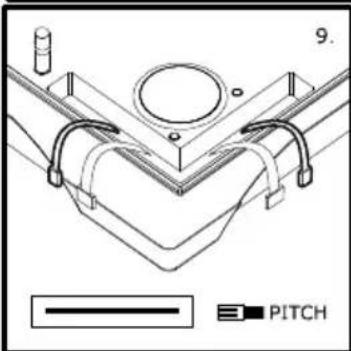

9. Le cartucce possono ora essere sostituite. Trovare il CLIP di CABLAGGIO per la CARTUCCIA DEL FADER DEL PITCH e collegarlo alla parte inferiore della cartuccia (vedi figura).
10. Reinserire la CARTUCCIA DEL FADER del PITCH nel vano desiderato del giradischi. Prestare la massima attenzione a NON pinzare la cinghia non utilizzata al di sotto della cartuccia. Se inserta correttamente, la cartuccia si inserirà saldamente nell'alloggiamento.

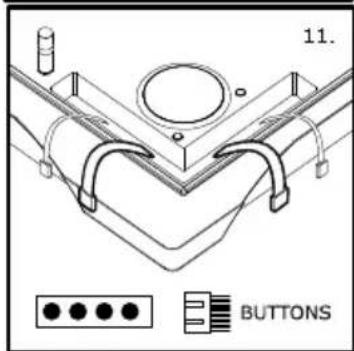

11. Trovare il CLIP di CABLAGGIO per la CARTUCCIA DEL TASTO e collegarlo alla parte inferiore della cartuccia (vedi figura).
12. Reinserire la CARTUCCIA DEL TASTO nel vano desiderato del giradischi. Prestare la massima attenzione a NON pinzare la cinghia non utilizzata al di fatto della cartuccia. Se inserta correttamente, la cartuccia si inserti saldamente nell'alloggiamento.
13. Fissare nuovamente il PIATTO DELLA CARTUCCIA DEL TASTO e il PIATTO DELLA CARTUCCIA DEL FADER inserendo per primi i lati muniti di linguetta nel giradischi.
14. Servisi dell'ATTREZZO in dotazione per serrare le quattro viti che fissano i piatti al corpo del giradischi. Non serrareccessivamente le viti.
15. Installare nuovamente la manopola del FADER del PITCH e accendere il giradischi.

ALTRE NOTE IMPORTANTI

Leggere note di precauzione per garantire una completa comprensione e la durata di quello giradischi da DJ.

Rimuovere il piatto senza motivo cui possare danni alla struttura di montaggio del magnete, e il motore o il piatto potrebbero averre prestazioni indesiderate. Il giradisci deve SEMPRE essere spento prima di rimuovere il piatto per qualsiasi ragione.
- Uno "scambio" non necessario del braccio può causare un'usura prematura dei componenti del gruppo del braccio o del braccio stesso. Scambiare i tubi del bracciounicamente in caso di necessità.
Se il giradischi viene spento quando l'uscita è impostata sul livello di LINEA o quando l'uscita SPDIF è in uso vi sare una mancanza di audio. Tenere amente quello quando in uso - se l'effetto desiderato è quello di "motore off", si raccomanda di regolare il CONTROLLO FRENATA MOTORE.
Non cercare di regolare o di serrare i componenti del braccio. Prestazioni indesiderate possono risultare da un braccio regolato impropriamente o da una cartuccia usurata.
- Mai scambiare i tubi del braccio quando il giradischi è acceso.
- Qualsiasi tentativo di "personalizzato" il giradisch al di l'alla della sostituzione dei tubi del braccio non è consigliata e può portare DANNI PERMANENTI al giradisch e/o una NULLITA della GARANZIA.

SOFTWARE

L'TTXUSB si collega direttamente al computer per trasformare i vostri preziosi dischi in vinile in musica digitale. Per aiutarvi nella conversione dei dischi in vinile, abbiamo incluso diversi pacchetti software. Sarà necessario installare una delle seguenti applicazioni per sfruttare la registrazione su computer:

EZ Vinyl/Tape Converter (unicamente per PC) è il modo più facile e velocé di trasformare le vosre registrazioni in media digitali. EZ Vinyl/Tape Converter salva comodamente le vosre registrazioni nella libreria iTunes. Questa è probabilitmente l'applicazione preferibile per gli utenti alle prime armi. Sul CD,obbiamo allegato una comoda Guida Rapida conistruzioni passo passo circa l'installazione e l'uso del software.
EZ Audio Converter (solo Mac) é un applicativo base de conversione per Mac OS X ed è l'ideale per utenti principianti. Fate riferimento alla comoda Guida Rapida allegata, recante le i l'uso del software.
■ Audacity (per PC e Mac) è il software destinatoagli utenti esperti. Questa applicazione permette modifiche e processo dell'audio avanzati quali normalizzazione, rimozione dei rumori, conversione a 78 GIRI e separazione automatica delle tracce. La Guida per il software Audacity si trova sul CD in dotazione:fare riferimento a quest's ultima quando si lavora con Audacity.
Una versione di EZ Vinyl/Tape Converter con convertitore di Gracenote MusicID è disponibile per il download presso il site web per il loro prodotto a www.numark.com.
** iTunes e iPod sono marchi di fabbrica di Apple, Inc., registrati negli Stati Uniti e in altri paesi.

Per installare il software: insere il CD in dotazione nel computer e seguire le istruzioni da schermo. Una volta terminato di convertire il vinile, lo si può masterizzato su un CD o caricare su dispositivi media portatili.

Specifiche tecniche TTXUSB

Sezione giradischi:		Sezione braccio:
Motore:	Trazione diretta - 16 Poli, 3 fasi	Tipo:	Sistema di tubo intercambiabile basato sul dato di bloccaggio.
Tempo di avviamento:	0-33.33 giri (RPM) in 0.2 secondi		Alluminio die-cast
			Costruzione cuscinetto 3
Sistema di frenata:	Servo freno elettronico a 9 fasi
Piatto:	Dampened Aluminum Die-cast Low Friction Design.	Gamma altezza:	0.0 - 6.0 mm.
		Sistema di cue:	Leva di sollevamento abbasata, Reggibraccio e fermabraccio
Velocità:	33.33, 45, and 78 RPM
Wow & Flutter:	<0.15% WRMS (JIS C5521) Controllato digitalmente dall'orologio al quarzo interno.	Peso equilibrato:	7.0 grammi peso a S
			75 grammi rivestito di alluminio gamma w/ 0.0 - 3.5 grammi
Gamma del pitch:	±8%, ±10%, ±20%, e ±50%	Generale:
Tremolio:	-58dB (IEC 98A non pesato)-79dB (IEC 98A pesato)	Dimensioni:	370mm(W) per 460mm(D) per 135mm(H)
Coppiia:	H : 4.7 kgfcmCoppiia costante: 3.7kgfcmCoppiia istantanea: 4.7 kgfcm	Peso:	12.6kg (27.7 lbs )
		Consumo:	65 Watt
	M : 3.7 kgfcmCoppiia costante: 2.7kgfcmCoppiia istantanea: 3.7 kgfcm	Interfaccia audio USB:	Compatible con USB1.1
	L : 2.5 kgfcmCoppiia costante: 1.1kgfcmCoppiia istantanea: 2.5 kgfcm

MANUAL VERSION 2.3
