MANUALE UTENTE iM1 NUMARK

CONTENUTI DELLA CONFEZIONE

iM1
■ Adattatore di alimentazione CA
- Guida rapida
- Libretto di istruzioni di sicurezza e garanzia

REGISTRAZIONE

Recarsi alla pagina http://www.numark.com per registrare il iM1. La registrazione del prodotto garantisce che possiamo tenervi aggiornati con tutti gli ultimissimi sviluppi del prodotto e offrirvi assistenza tecnica di livello mondiale, in caso di eventuali problemi.

NORME FONDAMENTALI

1. Assicurarsi che tutti gli elementi elencati sul frontespizio della presente guida si trovino nella confezione.
2. LEGGERE ATTENTAMENTE IL LIBRETTO DELLE ISTRUZIONI DI SICUREZZA PRIMA DI UTILIZZARE IL PRODOTTO.
3. Studiare con cura lo schema dei collegamenti fornito nella guida.
4. Sistemare il mixer in una posizione adeguata all'uso.
5. Assicurarsi che tutti i dispositivi siano spenti e che tutti i fader e le manopole di guadagno siano impostati su "zero".
6. Collegare tutte le sorgenti di ingresso stereo come indicato nello schema.
7. Collegare le uscite stereo ad amplificatori, mangianastri e/o altre sorgenti audio.
8. Collegare tutti i dispositivi all'alimentazione CA.
9. Accendere tutto nel seguente ordine:
10. sorgenti di ingresso audio (giradischi, lettori CD, ecc.)

11. il mixer
    • infine, eventuali amplificatori o dispositivi di uscita

12. Al momento dello spegnimento, invertire questa operazione spegnendo:

13. gli amplificatori

14. il mixer
15. infine, qualsiasi dispositivo di ingresso

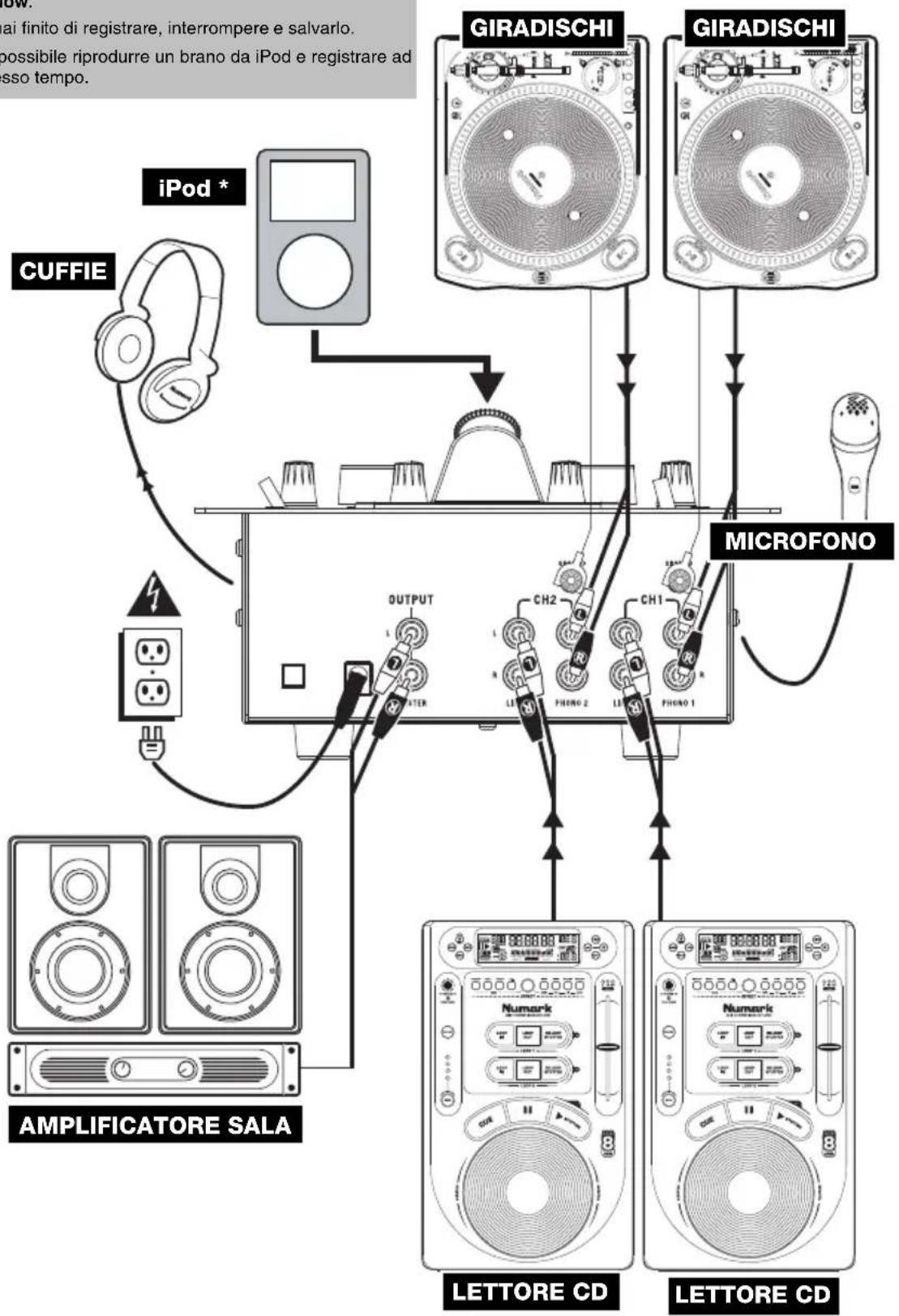

SCHEMA DEI COLLEGAMENTI

\* Per registrare il mix di Programma per un iPod:

1. Collegare l'iPod al DOCK.
2. Nel iPod, vai a Extras ▶ Voice Memos e selezionare Record Now.
3. Quando hai finito di registrare, interrompere e salvarlo.
   Nota: non è possibile riprodurre un brano da iPod e registrare ad essa, allo stesso tempo.
    W["Ali finito di registrare, interrompere e salvarlo. possibile riprodurre un brano da iPod e registrare ad esso tempo."]

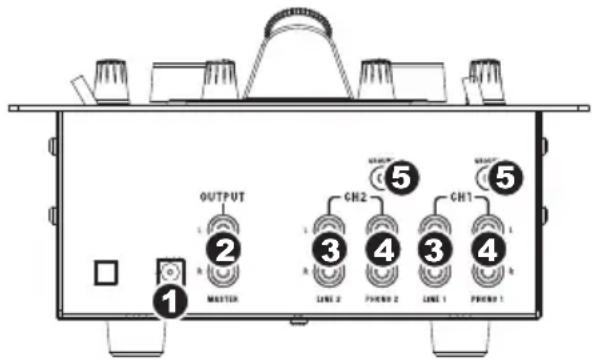

CARATTERISTICHE PANNELLO POSTERIORE

1. AC IN - Servirsi dell'adattatore di alimentazione in dotazione per collegare il mixer ad una presa di alimentazione. Ad alimentazione spenta, collegare l'alimentazione elettrica innanzitutto nel mixer, quindi ad una presa elettrica.

Nota bene: il mixer è concepito per funzionare unicamente con l'alimentatore CA da 9V-1,5A in dotazione. L'uso di un alimentatore incompatibile può danneggiare l'apparecchio.

1. USCITA MASTER (RCA) - Servirsi di cavi standard RCA per collegare questa uscita Master ad una cassa o ad un sistema di amplificatori. Il livello di questa uscita è controllato tramite la manopola Master sul pannello superiore.

OUTPUT CH2 CH1 5 5 1 2 3 4 3 4 MAETER LINE 2 PHONE 2 LINE 1 PHONE 1

1. INGRESSI DI LINEA (RCA) – Collegare dispositivi a livello di linea quali lettori CD, campionatori o interfacce audio a questi ingressi.
2. INGRESSI PHONO (RCA) – Collegare dispositivi a livello phono, ad esempio giradischi, a questi ingressi.
3. TERMINALE DI MESSA A TERRA – Se si utilizzano giradischi a livello phono dotati di cavo di messa a terra, questo va collegato a questi terminali. Se si verifica un “ronzio” o un “brusio” basso, ciò può significare che i giradischi non sono messi a terra.

Nota bene: alcuni giradischi hanno il cavo di messa a terra incorporato nel collegamento RCA e, di conseguenza, non è necessario collegare nulla al terminale di messa a terra.

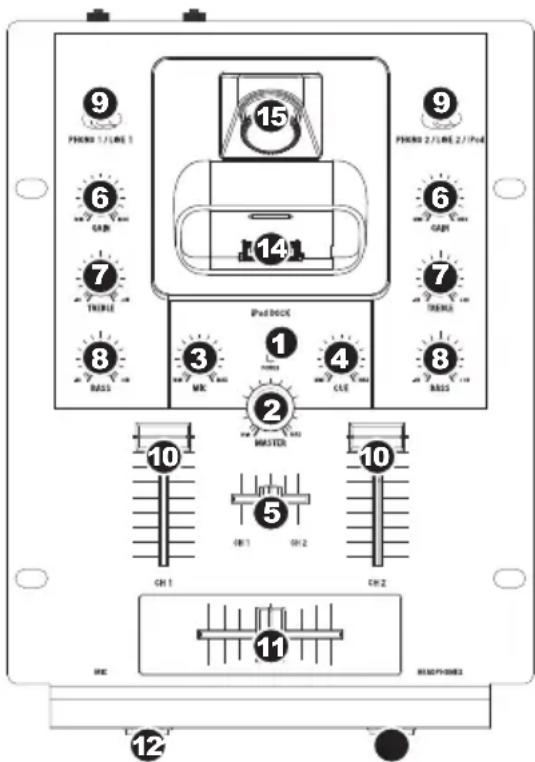

CARATTERISTICHE PANNELLO SUPERIORE

1. LED DI ALIMENTAZIONE – Si illumina quando il mixer è acceso.
2. MASTER – Regola il volume di uscita del mix di Programma.
3. MIC GAIN (guadagno mic) – Regola il volume dell'ingresso del microfono.
4. CUE GAIN (guadagno Cue) – Regola il livello dell'audio delle cuffie.
5. CURSORE CUE – Far scorrere questo comando per mixare l'audio del Canale 1 & Canale 2 in cuffia. Spostare questo cursore a sinistra per ascoltare il Canale 1 o verso destra per ascoltare il Canale 2.
6. CHANNEL GAIN (guadagno canale) – Regola il guadagno audio pre-fader del canale corrispondente.
7. CHANNEL TREBLE (acuti di canale) – Regola le frequenze alte (treble) del canale corrispondente.
8. CHANNEL BASS (bassi di canale) – Regola le frequenze basse (bass) del canale corrispondente.
9. SELETTORE DI INGRESSI – Seleziona la sorgente di ingresso che verrà convogliata al canale corrispondente.
10. FADER CANALE – Regola il livello audio inviato al mix di programma (Program).
11. CROSSFADER – Miscela l'audio tra i Canali 1 e 2. Facendolo scorrere verso sinistra, viene riprodotto il Canale 1. Facendolo scorrere verso destra viene riprodotto il Canale 2.

Nota bene: il crossfader è sostituibile dall'utente in caso di usura. Rimuovere il pannello anteriore e le viti che lo tengono in posizione. Sostituire il fader con un ricambio autorizzato acquistato presso il proprio rivenditore Numark locale.

1. INGRESSO MIC – Collegare un microfono da ¼" a questo ingresso. I comandi del microfono si trovano sul pannello superiore.
2. CUFFIE – Collegare le cuffie da ¼” a questa uscita per il monitoraggio del mix e il cueing. I comandi dell'uscita cuffie si trovano sul pannello superiore.
3. DOCK - Collegare l'iPod a questo livello. Far ondeggiare delicatamente l'iPod in avanti e indietro sul connettore al momento di collegarlo o di staccarlo.
4. REGOLATORE DOCK - Girare debitamente questa manopola in modo che l'iPod inserito nel dock sia a contatto con il supporto.

9 PHONE 1/LINE 1 6 GAB 7 TRIPLE 8 RASS 15 14 PHONE 2/LINE 2/1/16 6 GAB 7 TRIPLE 8 RASS Master 10 OH 1 OH 2 OH 3 OH 4 OH 5 OH 6 OH 7 OH 8 OH 9 OH 10 OH 11 OH 12 HAPPY-ONE2

* Per registrare il mix di Programma per un iPod:

1. Collegare l'iPod al DOCK.
2. Nel iPod, vai a Extras ▶ Voice Memos e selezionare Record Now.
3. Quando hai finito di registrare, interrompere e salvarlo.

Nota: non è possibile riprodurre un brano da iPod e registrare ad essa, allo stesso tempo.
