Tipo di prodotto	Cappa aspirante decorativa
Marca	Siemens
Modello	LC85K950
Dimensioni (L x A x P ca.)	850 x 600-1100 x 500 mm
Peso (ca.)	15 kg
Alimentazione elettrica	220-240 V ~ 50/60 Hz
Potenza totale max.	280 W
Illuminazione	2 lampade alogene Osram Dulux S 11W
Numero di velocità	4 (di cui intensiva)
Portata d'aria max. (ca.)	650 m³/h
Tipo di filtro antigrasso	Filtri metallici lavabili in lavastoviglie
Altezza min. di installazione (sopra piani elettrici)	400 mm
Altezza min. di installazione (sopra piani a gas)	550 mm
Diametro di scarico consigliato	150 mm (tondo)
Modalità di scarico	Scarico esterno / Ricircolabile (non fornito)
Funzioni	Accensione/spegnimento, velocità variabile, illuminazione, spegnimento ritardato
Segnale acustico	Disattivabile
Indicatore di saturazione filtri	Sì (segnale acustico + display 'z')
Manutenzione delle superfici	Acciaio inox: prodotto specifico, direzione di lucidatura; alluminio: acqua saponata
Sostituzione lampade	Accessibile dopo rimozione filtro e telaio
Indice di riparabilità (stima)	7.5/10 (ricambi disponibili)
Norme	CE, WEEE, antiparassitario
Colore	Inox

Domande frequenti - LC85K950 SIEMENS

Come accendere e spegnere la cappa Siemens LC85K950?

Per accendere il ventilatore, premere il tasto +. Per spegnerlo, premere il tasto 0 o ridurre la velocità fino all'arresto. L'illuminazione si attiva con il tasto (a forma di lampadina).

Come regolare la velocità del ventilatore?

Utilizzare i tasti + (aumentare) e - (diminuire) per scorrere le velocità. La velocità intensiva (lettera P) si attiva premendo più volte +; torna automaticamente alla velocità 2 dopo 10 minuti.

Come attivare lo spegnimento ritardato del ventilatore?

Premere il tasto →|. Il ventilatore funziona quindi per 10 minuti alla velocità 1, poi si spegne automaticamente. L'indicatore →| si accende durante questo periodo.

Come pulire i filtri antigrasso metallici?

Rimuovere i filtri premendo sulle clip anteriori e posteriori. Pulirli in lavastoviglie o a mano con acqua calda e detersivo per piatti. Evitare detergenti aggressivi. In uso normale, pulirli una volta al mese.

Cosa significa il segnale acustico e il display 'z' dopo lo spegnimento?

È l'indicatore di saturazione dei filtri antigrasso. Quando il segnale suona (6 secondi dopo lo spegnimento) e la lettera z viene visualizzata, è necessario pulire i filtri senza indugio. Dopo la pulizia, cancellare l'indicatore premendo il tasto 0.

Come sostituire una lampada alogena?

Scollegare la cappa. Rimuovere il filtro antigrasso, quindi svitare il telaio del filtro con la chiave a brugola fornita. Sostituire la lampada difettosa (Osram Dulux S 11W) tirandola delicatamente. Reinstallare il telaio e i filtri.

Quale altezza minima rispettare tra la cappa e il piano cottura?

Sopra i piani elettrici: 400 mm. Sopra i piani a gas: 550 mm. Per i fuochi a combustibile solido è necessario un coperchio chiuso e si applicano le normative nazionali.

Si può utilizzare la cappa in modalità ricircolo?

Sì, ma il manuale indica che è progettata principalmente per lo scarico esterno. Per il ricircolo, è necessario installare un kit filtri a carbone attivo (non fornito). Seguire le istruzioni di montaggio specifiche.

Cosa fare se i tasti della cappa non rispondono più?

Mettere la cappa fuori tensione scollegando la spina o spegnendo l'interruttore automatico per circa un minuto. Ricollegarla: i tasti dovrebbero funzionare di nuovo. Se il problema persiste, contattare il servizio post-vendita Siemens.

Come mantenere le superfici in acciaio inossidabile?

Utilizzare un prodotto specifico per acciaio inox e strofinare sempre nella direzione della lucidatura. Evitare panni asciutti e detergenti abrasivi. Per le superfici in alluminio, utilizzare un panno morbido con acqua saponata o un detergente per vetri non aggressivo.

MANUALE UTENTE LC85K950 SIEMENS

Istruzioni d'uso e per il montaggio

Rivestimento camino Interruttore Luce/ ventilatore illuminazione Rivestimento camino Griglia del filtro

Funzionamento a scarico d'aria:

Il ventilatore della cappa aspirante aspira i vapori di cottura e li invia all'aperto attraverso il filtro antigrasso.

Il filtro antigrasso trattiene i componenti grassi dei vapori di cottura.

La cucina resta completamente libera da grasso e odori.

D Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento senza pericolo è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

Modi di funzionamento

È possibile conseguire ciò quando l'aria per la combustione può continuare ad affluire attraverso aperture non chiudibili, per es. in di porte, finestre ed in combinazione con cassette murali per l'alimentazione/espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolo d'intossicazione a causa di ritorno di gas combusti.

Un cassetta murale di alimentazione/scarico dell'aria da sola non garantisce il rispetto del valore limite.

Nota: Nella stima si deve considerare sempre il bilancio totale dell'aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Precede la prima utilizzazione

Primo impiego:

Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

Questa cappa aspirante è conforme alle pertinenti norme di sicurezza.

Le riparazioni devono essere eseguite

solo da personale specializzato.

Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore.

Piani di cottura a gas / Fornelli a gas

Non usare tutti i fornelli contemporaneamente al massimo carico termico per un periodo prolungato (max. 15 minuti), altrimenti sussiste il pericolo di scottature, se si tocca la superficie dell'involucro o pericolo di danni alla cappa aspirante. Nell'uso della cappa aspirante sopra un piano di cottura a gas, in caso d'utilizzazione contemporanea di tre o più fornelli a gas, la cappa aspirante deve funzionare alla massima potenza d'aspirazione.

Prima di usare il nuovo apparecchio, leggete attentamente le istruzioni per l'uso. Esse contengono informazioni importanti per la Vostra sicurezza, e anche per l'uso e la manutenzione dell'apparecchio.

Conservate bene il libretto delle istruzioni per l'uso e il montaggio, per un eventuale successivo proprietario.

Questo apparecchio dis-pone di contrassegno ai sensi della direttiva europea 2002/96/CE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment – WEEE).

Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.

Istruzioni di sicurezza

Non fiammeggiare pietanze sotto la cappa aspirante.

Pericolo d'inc endio del filtro grassi ! se raggiu nto delle fiamm e.

I fornelli devono essere sempre coperti con pentole.

É consentito solo limitatamente (vedi capitolo „Istruzioni per il montaggio“) l'uso della cappa aspirante su focolari per combustibili solidi (carbone, legna e simili).

Se l'apparecchio è danneggiato, non dovete metterlo in funzione.

L'allacciamento e la messa in funzione devono essere eseguiti solo da un tecnico.

Se il cavo di alimentazione di questo apparecchio viene danneggiato, per evitare pericoli deve essere sostituito dalla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.

Smaltire il materiale d'imballaggio secondo le norme (vedi capitolo „Istruzioni per il montaggio“).

Questa cappa aspirante è destinata solo all'uso domestico.

Usare la cappa aspirante solo con le lampadine avvitate.

Le lampadine fulminate dovrebbero essere sostituite subito, per evitare un sovraccarico sulle altre lampadine.

Non usare mai la cappa aspirante senza filtro grassi..

Grassi e olio surriscaldati possono infiammarsi facilmente.

Cucinare perciò pietanze con grassi oppure con olio, p. es. le patatine fritte, solo sotto controllo.

Alla prima messa in funzione pulire accuratamente la cappa aspirante.

Non deporre oggetti sulla cappa spirante.

Uso della cappa aspirante

Per eliminare nel modo più efficace i vapori di cottura:

Accendere la cappa aspirante all'inizio della cottura.

Spegnere la cappa aspirante

solo alcuni minuti dopo la fine della cottura.

indicazioni gadi ventilatore accendere/a- mentare ventilatore luce spegnere il ventilatore ridurre ventilatore post-funzionamento ventilatore

Segnale acustico:

Quando si preme un pulsante viene emesso per conferma un segnale acustico.

Disattivazione del segnale acustico:

Premete contemporaneamente i pulsanti 0 e +, finché dopo ca. 3 secondi non udite un segnale acustico.

Attivazione del segnale acustico:

Ripetere il procedimento.

Accendere il ventilatore:

Premere il tasto +

Regolare il grado di aspirazione desiderato:

Premere il tasto +. Aumento di un grado.

Premere il tasto –. Riduzione di un grado.

Spegnere il ventilatore:

Premere il tasto 0.

Poco dopo l'indicazione 0 scompare.

Oppure:

Premere il tasto – finché il ventilatore si spegne. Poco dopo l'indicazione 0 scompare.

Grado forte:

con il grado forte si raggiunge la massima potenza. Questa è necessaria per breve tempo.

Premere il tasto + più volte, finché non compare l'indicazione P.

Se il grado forte non viene disinserito manualmente, dopo 10 minuti il v entilatore riduce automaticamente al grado 2.

Post-funzionamento ventilatore:

Premere il tasto →|

La ventola gira 10 minuti al grado 1. Nello stesso tempo la spia è accesa →|. In seguito la ventola si spegne automaticamente.

Illuminazione:

Per accendere e spegnere, premete brevemente il pulsante 🙏.

L'illuminazione può essere usata sempre, anche quando il ventilatore è escluso.

Accensione automatica della luce, per es. mediante un interruttore a tempo:

Ventilatore e illuminazione devono essere spenti.

Accendere:

Premete contemporaneamente i pulsanti - e→|.

Dopo 3 secondi per conferma la luce si accende.

Spegnere:

Ripetete l'operazione come per l'accensione.

Dopo 3 secondi per conferma la luce si spegne.

Filtri e manutenzione

Filtro per grassi:

Per trattenere i componenti grassi dei vapori di cottura si utilizzano filtri metallici per grassi.

Le stuoie filtro sono costituite da materiale ininfiammabile.

Attenzione:

A causa della progressiva saturazione con residui grassi, l'infiammabilità aumenta, e il funzionamento della cappa aspirante può essere pregiudicato.

Importante:

Pulendo tempestivamente i filtri metallici per grassi, si previene il pericolo d'incendio, che può essere causato da un'accumulo di calore durante la frittura o l'arrosto.

Indicazione di saturazione: ≡

Quando i filtri sono saturi, dopo avere spento il ventilatore per 6 secondi viene emesso un segnale acustico e nel display compare l'indicazione ≡. Non attendere oltre per lavare i filtri per grassi.

Pulizia dei filtri metallici per grassi:

Q' Con un uso normale (1-2 ore al giorno) il filtro metallico per i grassi deve essere lavati 1 volta al mese.

Il lavaggio può essere eseguito nella lavastoviglie. Nel lavaggio è possibile una lieve alterazione di colore.

Importante:

non lavare i filtri metallici per grassi molto sporchi insieme alle stoviglie.

Per il lavaggio a mano, fare ammorbidire i filtri per grassi per più ore in una soluzione di lavaggio bollente. Non usare detergenti corrosivi, acidi o alcalini.

Poi spazzolare, sciacquare bene con acqua pulita e fare sgocciolare.

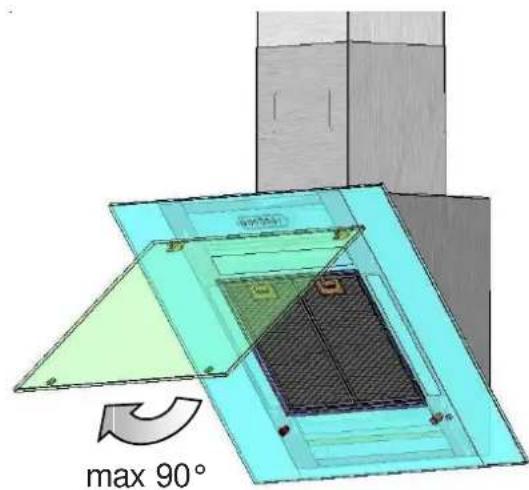

Smontaggio e montaggio dei filtri metallici per grassi:

Sostituire il filtro antigrasso solo con il vetro frontale aperto

Attenzione: le lampade alogene devono essere spente e raffreddate.

Sostituire i filtri del grasso solo con pannello frontale aperto.

1. Premere i dispositivi ad incastro dei filtri antigrasso e smontare i filtri antigrasso.

⚠️ Aprire il vetro massimi di 90°, altrimenti potrebbe venire danneggiato.

max 90°

1. Pulire i filtri antigrasso.

2. Reinserire i filtri antigrasso puliti.

3. Cancellare la visualizzazione premendo il tasto 0.

1 2

Pulizia e manutenzione

Togliere corrente alla cappa aspirante estraendo la spina di alimentazione, oppure togliendo il fusibile.

Non pulire la cappa aspirante con spugne dure e prodotti per pulizia contenenti sabbia, soda, acido o cloro!

Per pulire la cappa aspirante usare una soluzione di acqua e detersivo ben calda, oppure un detergente per vetri delicato.

Quando si lavano i filtri per grassi, pulire anche i depositi di grasso sulle parti accessibili della carcassa. Con ciò si previene un pericolo d'incendio e si assicura il funzionamento ottimale.

Avvertenza: non usare alcool (spirito) sulle superfici di plastica. Si potrebbero formare zone opache.

Attenzione! Arieggiare sufficientemente la cucina, non usare fiamme libere.

Pulire i tasti di comando solo con una soluzione di acqua e detersivo delicato e con un panno morbido, umido. Per i tasti di comando non usare pulitori per acciaio inox.

Superfici in acciaio inox:

Usare un detergente per acciaio inox delicato, non abrasivo.

Pulire strofinando solo nel senso della lucidatura.

Consigliamo il nostro pulitore per acciaio inox N° 461731.

Indirizzo di ordinazione, vedi accluso opuscolo di service.

Superfici di alluminio, vernice e plastica:

Non usare panni asciutti.

Usare un detergente delicato per vetri.

Non usare detergenti corrosivi, acidi o alcalini.

Cambio delle lampade

Sostituire il filtro antigrasso solo con il vetro frontale aperto

1. Innanzitutto rimuovere il filtro antigrasso (vedi capitolo filtro antigrasso e manutenzione)

2. Svitare l'intelaiatura del filtro antigrasso tramite la chiave ad esagono incassato in dotazione allentando le viti a testa bombata. Prestare attenzione nell'allentare l'ultima vite, dato che l'intelaiatura potrebbe cadere sul piano cottura.

1. Ora sostituire il mezzo di illuminazione difettoso (Osram Dulux S 11W) estraendolo delicatamente dal portalampada. Utilizzare la cappa solo con mezzo di illuminazione inserito.

2. Reinserire l'intelaiatura del filtro e avvitare le 4 viti a testa bombata con la chiave ad esagono incassato.

Avvertenza: se l'illuminazione non funzionasse controllare se le lampadine sono inserite correttamente.

Guasti

Se nel display compare una ≡ oppure [ :

Vedi capitolo „Filtri e manutenzione“.

Se la cappa aspirante non risponde al comando:

Togliere tensione alla cappa aspirante per ca. 1 minuto estraendo la spina di alimentazione o disinserendo l'interruttore di sicurezza. Quindi inserire di nuovo.

In caso di eventuali chiarimenti o di guasti, rivolgersi al servizio assistenza clienti.

(Vedi elenco dei centri di assistenza). In caso di chiamata, indicare i dati seguenti:

AB - Nr.: FD

Riportare nello specchietto qui sopra questi dati. Essi si trovano nella targhetta d'identificazione, dopo avere tolto la griglia del filtro, nel vano interno della cappa aspirante.

Il produttore delle cappe aspiranti non concede garanzia per reclami che sono da attribuire alla progettazione ed all'esecuzione del percorso dei tubi.

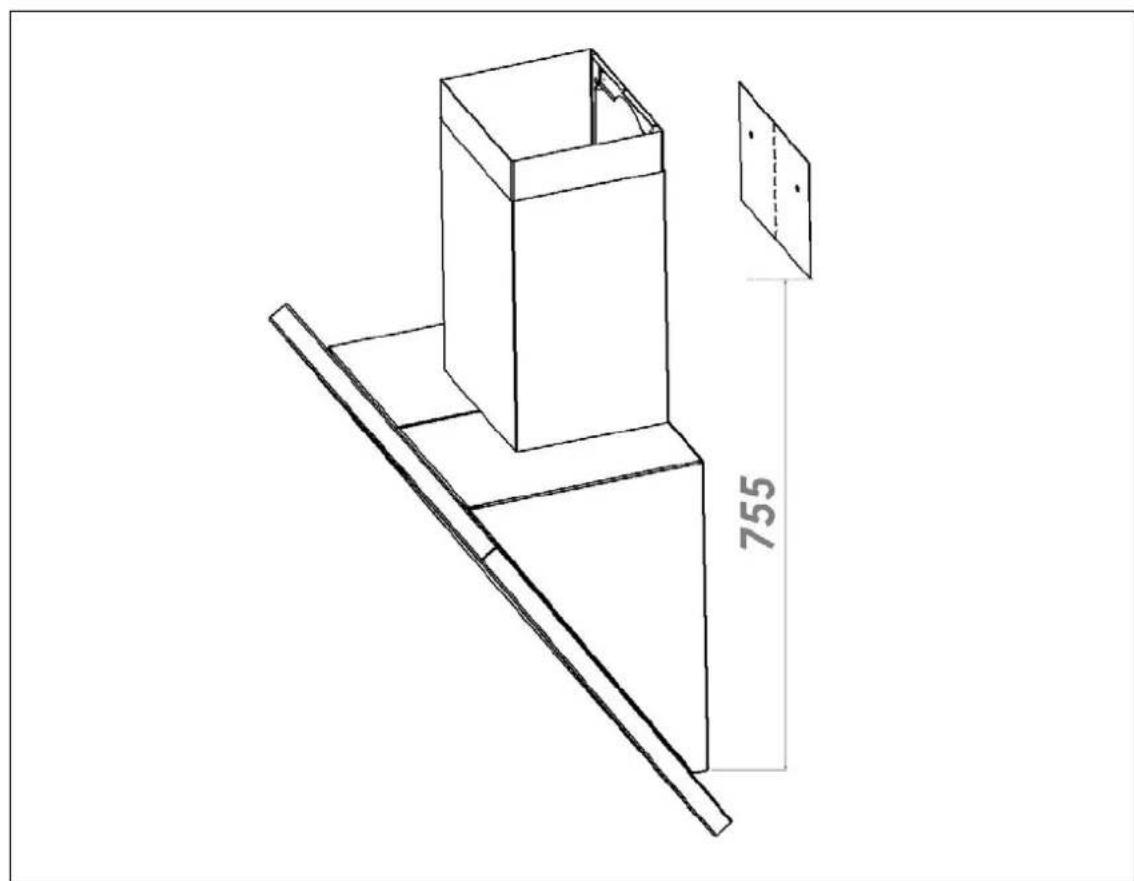

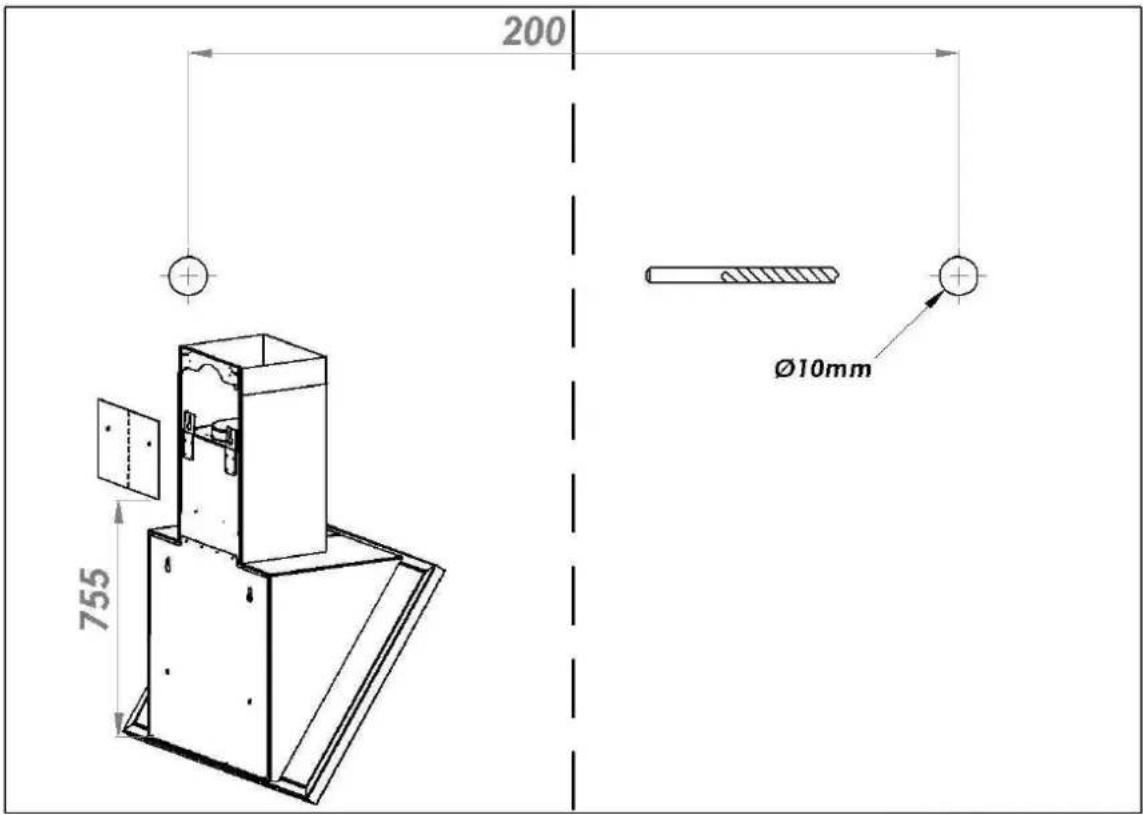

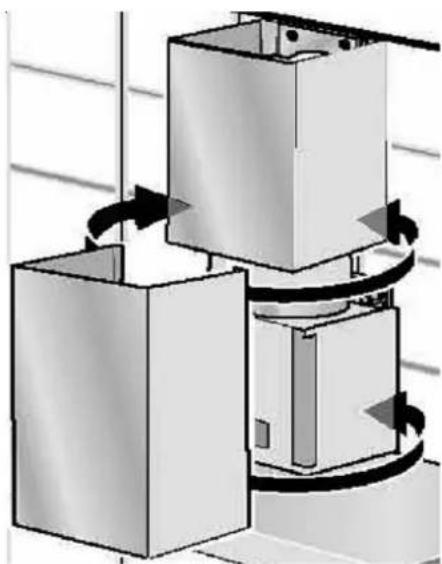

Istruzioni per il montaggio:

Avvertenze importanti

Gli apparecchi dismessi non sono rifiuti senza valore.

Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati. Rendere inservibile l'apparecchio dismesso prima di rottamarlo.

L'imballaggio ha protetto il Vostro nuovo apparecchio nel trasporto fino a Voi. Tutti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, smaltendo l'imballaggio in modo ecologicamente corretto.

Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale.

La cappa aspirante può essere utilizzata per il funzionamento ad espulsione d'aria ed a ricircolo d'aria.

Montare la cappa aspirante sempre centrata sopra il piano di cottura.

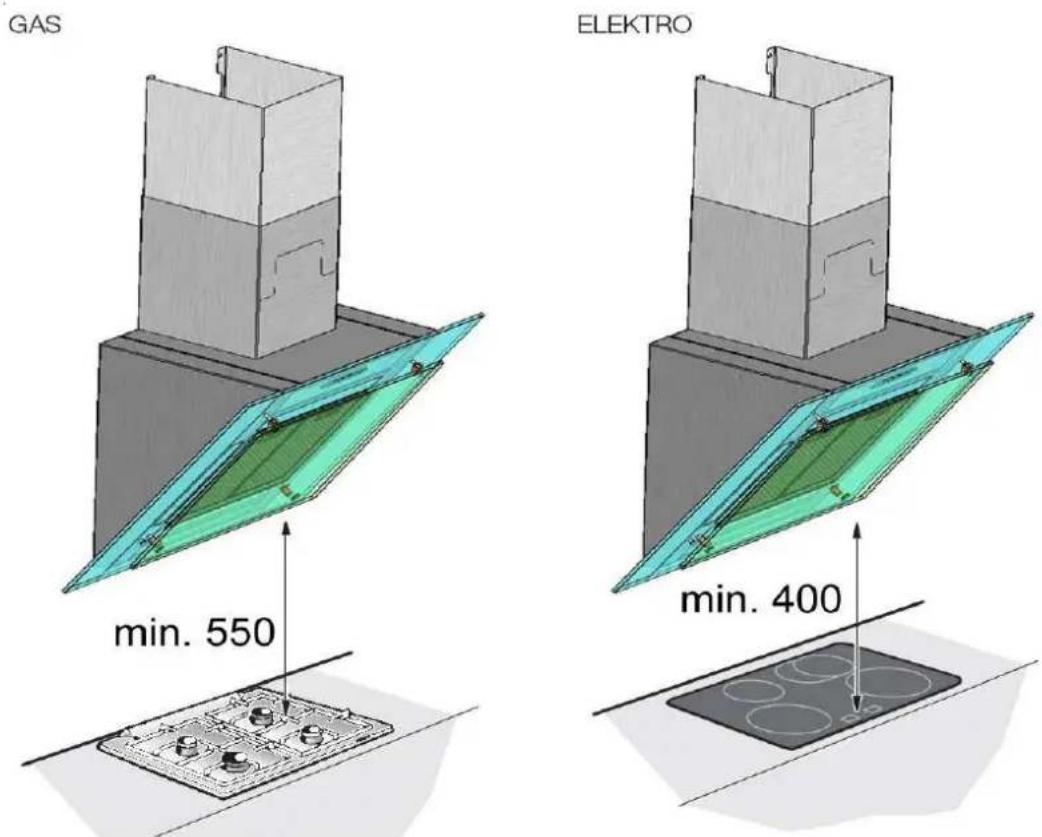

Distanza minima fra fornelli elettrici e bordo inferiore della cappa aspirante: 400 mm, fig. Sopra ad un focolare per combustibili solidi, dal quale può derivare un pericolo d'incendio (p. es. scintille), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non smontabile e se contemporaneamente vengono osservate le pertinenti norme nazionali.

Questa limitazione non è valida per le cucine a gas e per i piani di cottura a gas. Quanto minore è la distanza tra la cappa aspirante ed i fornelli, tanto maggiore è la possibilità che nella parte inferiore della cappa aspirante possano condensarsi gocce a causa del vapore acqueo che sale.

Avvertenze supplementari per apparecchi di cottura a gas:

Nel montaggio dei fornelli a gas devono essere osservate le pertinenti norme di legge nazionali (per es. in Germania: Regole Tecniche per Installazioni a Gas TRGI).

indispensabile osservare le norme di montaggio in vigore e le istruzioni per il montaggio della casa produttrice degli apparecchi a gas.

consentito il montaggio della cappa aspirante con un solo lato accanto ad un mobile alto oppure ad un muro alto. Distanza min. 50 mm.

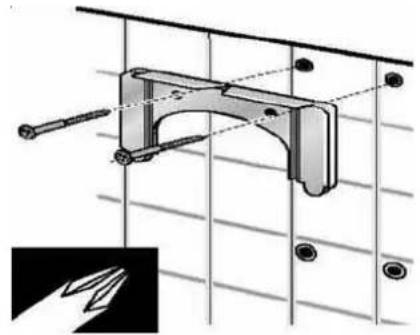

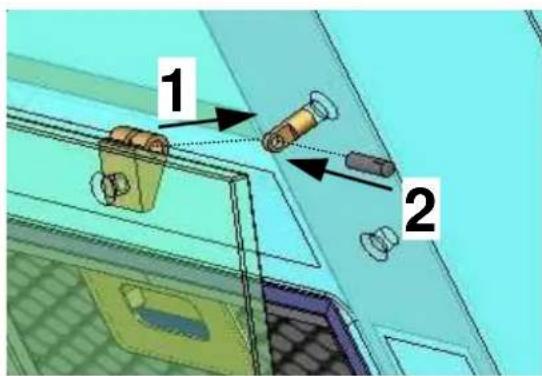

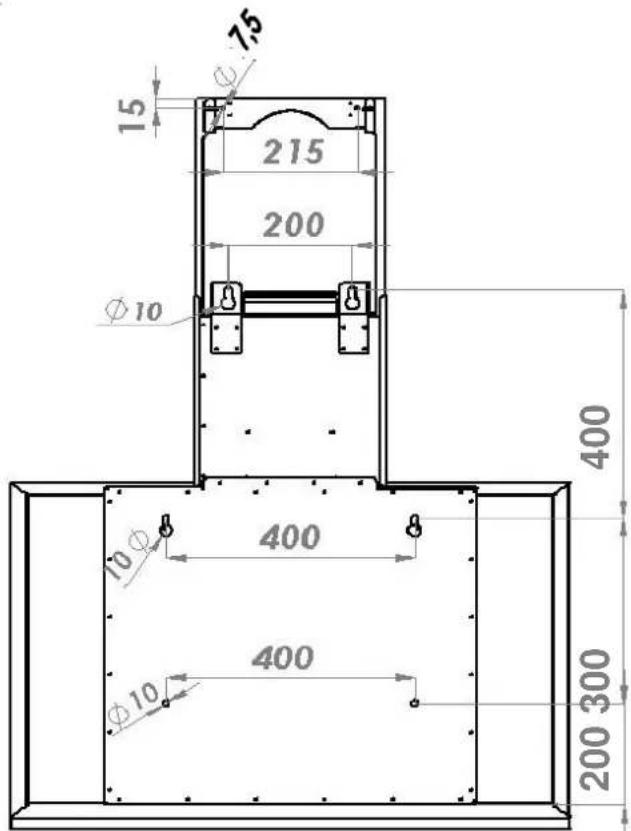

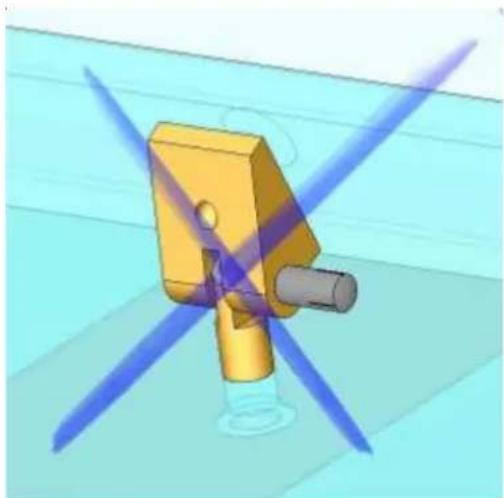

Prima del montaggio

Distanza minima per fornelli a gas fra bordo superiore della griglia d'appoggio pentole e bordo inferiore della cappa aspirante: 550 mm, fig. 1.

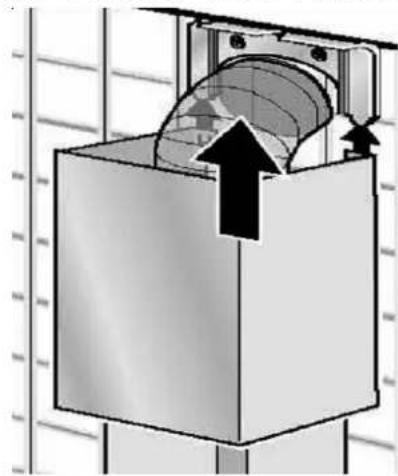

L'aria di scarico viene condotta verso l'alto, attraverso un pozzo di ventilazione, oppure direttamente all'aperto, attraverso la parete esterna.

D É vietato immettere l'aria di scarico in un camino per il fumo o in un camino per i gas di scarico funzionanti, oppure in un pozzo, che serve al deflusso dell'aria di locali, nei quali sono installati focolari.

Nell'espulsione d'aria devono essere osservate le norme amministrative e legali (per es. regolamenti edilizi nazionali).

Nel caso di scarico dell'aria in camini per il fumo o in camini per i gas di scarico non funzionanti, è necessario ottenere l'autorizzazione dell'autorità competente.

D Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua

a flusso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento senza pericolo è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

È possibile conseguire ciò quando l'aria per la combustione può continuare ad affluire attraverso aperture non chiudibili, per es. in di porte, finestre ed in combinazione con cassette murali per l'alimentazione/espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolo d'intossicazione a causa di ritorno di gas combusti.

Un cassetta murale di alimentazione/scarico dell'aria da sola non garantisce il rispetto del valore limite.

Nota: Nella stima si deve considerare sempre il bilancio totale dell'aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Rendimento ottimale della cappa aspirante:

Tubo di scarico corto, liscio.

Il minor numero possibile di gomiti di tubo.

Diametri di tubo possibilmente grandi e gomiti grandi.

L'impiego di lunghi tubi di espulsione ruvidi, di più gomiti di tubo o di diametri piccoli causa una difformità dall'indice di ricambio aria ottimale e contemporaneamente un aumento del rumore.

Il produttore delle cappe aspiranti non concede garanzia per reclami che sono da attribuire alla progettazione ed all'esecuzione del percorso dei tubi.

Tubi tondi:

Consigliamo un diametro interno di 150mm. o superiore.

I canali a sezione quadra devono avere una sezione trasversale interna equivalente a quella dei tubi tondi.

Nel funzionamento a scarico d'aria

provvedere ad una sufficiente alimentazione dell'aria.

Fissare il tubo di scarico dell'aria al manicotto di riduzione.

Allacciamento elettrico

La cappa aspirante deve essere collegata solo ad una presa di corrente con contatto di terra, installata a norma. Disporre la presa con contatto di terra se possibile direttamente dietro al rivestimento del camino.

Dati elettrici:

da vedere sulla targhetta del modello dopo lo smontaggio del portafiltro nel vano interno dell'apparecchio.

In caso di riparazioni togliere sempre corrente alla cappa aspirante.

Lunghezza del cavo di allacciamento: 1,30 m.

In caso di necessità di allacciamento fisso:

La cappa aspirante deve essere comunque collegata solo da un elettroinstallatore autorizzato dalla competente azienda di distribuzione dell'energia elettrica.

Nell'impianto deve essere previsto un dispositivo di separazione. Sono dispositivi di separazione gli interruttori con un'apertura tra i contatti superiore a 3 mm e con interruzione onnipolare. Rientrano tra questi gli interruttori automatici e i relè.

Se il cavo di alimentazione di questo apparecchio viene danneggiato, per evitare pericoli deve essere sostituito dalla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.

Questa cappa aspirante è conforme alle norme CEE sulla schermatura contro i radiodisturbi.

Prima del montaggio

Per prevenire danni di trasporto il vetro frontale è imballato separatamente dal corpo della cappa e deve essere assemblato con il medesimo dopo la rimozione dell'imballaggio (vedi disegno seguente).

Il vetro deve essere montato innanzitutto sui due punti di fissaggio. Poi deve essere premuto verso l'interno o delicatamente battuto il bullone. Per inserire il bullone, prima il vetro deve essere messo nella posizione esatta, in modo tale che il bullone possa essere introdotto nei punti di fissaggio sulla cappa.

Durante il montaggio fare attenzione che venga inserito a fondo. In caso contrario possono verificarsi danni a causa di cadute. La caduta del vetro può provocare danni aggiuntivi o causare ferite.

1. Consigliamo un diametro interno di 150mm. o superiore.
2. Per prevenire danni di trasporto il vetro frontale è imballato separatamente dal corpo della cappa e deve essere assemblato con il medesimo dopo la rimozione dell'imballaggio (vedi disegno seguente). Rispettare la distanza minima tra piano di cottura e cappa aspirante di 400 mm per i fornelli elettrici, e di 550 mm per i fornelli a gas. Mentre si fa uso della sagoma di foratura, si deve fare attenzione al fatto che la distanza dal bordo inferiore dell'involucro della cuffia fino al bordo inferiore della sagoma di foratura ammonta a 755 mm (vedi immagine della sagoma di foratura).

Angolo di supporto torre Foro di fissaggio attacco per tubo aria di scarico

15 7.5 215 200 Ø10 400 10 Ø 400 400 Ø10 200 300

1. Aprire vetro di protezione
2. Fori (diametro 10mm.) per il fissaggio della cappa di aspirazione vapori.

1. Fare attenzione che la cappa di aspirazione vapori sia disposta in modo centrale rispetto alle piastre di cottura.
2. Praticare i fori e inserire i tasselli in modo allineato.

Montaggio / Sagoma di foratura

200 Ø10mm 755

1. Fissare la sospensione (angolo di supporto torre) della torre superiore.
2. Avvitare viti nei tasselli (diametro 10mm.) fino a quando sporgono ancora per ca. 20mm..
3. Appendere la cappa di aspirazione vapori nei punti di fissaggio superiore e fissare con rondelle e dadi senza stringere.
4. Allineare la cappa di aspirazione vapori (controllare le misure di montaggio) e stringere i dadi.
5. Fissare ulteriormente la cappa di aspirazione vapori con minimo due viti.

1. 2. 3. 4. 5. 6.

1. tagliare il tubo di scarico nella lunghezza corretta.
2. montare e fissare il tubo di scarico, fare attenzione che non sia piegato.

1. Piegare le cavità di sostegno sulla torre superiore 2-3mm. verso l'esterno.

1. Inserire la torre superiore nella linguetta di sostegno della sospensione torre fino a quando si incastra.

1. Allargare leggermente la torre inferiore verso l'esterno e inserire sulla torre superiore e il modulo della cappa di aspirazione vapori. La torre inferiore deve poggiare sulla cappa.

Utilizar un agente limpiacristales suave.
