MANUALE UTENTE ENT8TE18S - ENT8TE18S3 ELECTROLUX

Grazie per aver acquistato un elettrodomestico Electrolux. Hai scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a te. Quindi, in qualsiasi momento lo utilizzi, avrai la certezza di ottenere sempre i migliori risultati. Ti diamo il benvenuto in Electrolux. Visitate il nostro sito web per: Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza e la riparazione: www.electrolux.com/support Per registrare il vostro prodotto e ricevere un servizio migliore: www.registerelectrolux.com Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura: www.electrolux.com/shop

ASSISTENZA CLIENTI E ASSISTENZA TECNICA

Consigliamo sempre l’impiego di ricambi originali. Quando si contatta il nostro Centro di Assistenza Autorizzato, accertarsi di avere a disposizione i dati seguenti: Modello, numero dell’apparecchio (PNC), numero di serie. Le informazioni sono riportate sulla targhetta identificativa. Avvertenza/Attenzione - Importanti Informazioni per la sicurezza Informazioni generali e suggerimenti Informazioni ambientali Con riserva di modifiche.

INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non ITALIANO

sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone

Quest’apparecchiatura può essere usata da bambini a partire da 8 anni di età e da adulti con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull’uso dell’apparecchiatura, solamente se sorvegliati o se istruiti relativamente all’utilizzo in sicurezza dell’apparecchiatura e se hanno compreso i rischi coinvolti. I bambini di età compresa fra i 3 e gli 8 anni possono caricare e scaricare l'apparecchiatura a condizione che siano stati istruiti debitamente. Quest’apparecchiatura può essere usata da persone con disabilità diffuse e complesse a condizione che siano state istruite debitamente. Tenere i bambini al di sotto dei 3 anni lontani dall’apparecchiatura, a meno che non vi sia una supervisione continua. Non consentire ai bambini di giocare con l’apparecchio. I bambini non devono eseguire interventi di pulizia e manutenzione sull'elettrodomestico senza essere supervisionati. Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.

1.2 Sicurezza generale

Questa apparecchiatura è destinata all'uso domestico e applicazioni simili, tra cui: – Case di campagna; cucine di negozi, uffici e altri ambienti di lavoro; – Clienti di hotel, motel, bed and breakfast e altri ambienti residenziali.

Per evitare la contaminazione degli alimenti rispettare le seguenti istruzioni: – non aprire la porta per lunghi periodi; – pulire regolarmente le superfici che possono venire a contatto con gli alimenti e i sistemi di drenaggio accessibili; – conservare la carne e il pesce crudo in contenitori adeguati in frigorifero, in modo che non venga a contatto con altri alimenti e non goccioli su altri alimenti. AVVERTENZA! Verificare che le aperture di ventilazione, sia sull'apparecchiatura che nella struttura da incasso, siano libere da ostruzioni. AVVERTENZA! Non usare dispositivi elettrici o altri mezzi artificiali non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento. AVVERTENZA! Non danneggiare il circuito refrigerante. AVVERTENZA! Non utilizzare apparecchiature elettriche all'interno dei comparti di conservazione degli alimenti, ad eccezione di quelli consigliati dal costruttore. Non nebulizzare acqua né utilizzare vapore per pulire l'apparecchiatura. Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici. Quando l'apparecchiatura resta vuota per un lungo periodo di tempo, spegnerla, sbrinarla, pulirla, asciugarla e lasciare la porta aperta per evitare la formazione di muffa al suo interno. Non conservare in questa apparecchiatura sostanze esplosive come bombolette spray contenenti un propellente infiammabile. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal Centro di ITALIANO

Assistenza Autorizzato o da una persona qualificata per evitare situazioni di pericolo.

2. ISTRUZIONI DI SICUREZZA

AVVERTENZA! L’installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

Rimuovere tutti i materiali di imballaggio. Non installare o utilizzare l'apparecchiatura se è danneggiata. Non usare l'apparecchiatura prima di installarla nella struttura a incasso date le misure di sicurezza. Attenersi alle istruzioni fornite insieme all'apparecchiatura. Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate. Assicurarsi che l’aria possa circolare liberamente attorno all’apparecchiatura. In fase di prima installazione o dopo aver girato la porta, attendere almeno 4 ore prima di collegare l'apparecchiatura alla sorgente di alimentazione. Questo serve a consentire all’olio di fluire nuovamente nel compressore. Prima di eseguire eventuali operazioni sull'apparecchiatura (ad esempio invertire la porta), togliere la spina dalla presa di corrente. Non installare l'apparecchiatura in prossimità di radiatori, fornelli, forni o piani di cottura. Non esporre l'apparecchiatura alla pioggia. Non installare l’apparecchiatura dove sia esposta alla luce solare diretta. Non installare questa apparecchiatura in aree troppo umide o troppo fredde. Quando si sposta l’apparecchiatura, sollevarla dal bordo anteriore, così da non graffiare il pavimento. L'apparecchiatura contiene un sacchetto di essiccante. Questo prodotto non è un giocattolo. Questo prodotto non è un alimento. Smaltirlo immediatamente.

2.2 Collegamento elettrico

AVVERTENZA! Rischio di incendio e scossa elettrica. AVVERTENZA! In fase di posizionamento dell'apparecchiatura, verificare che il cavo di alimentazione non sia intrappolato o danneggiato. AVVERTENZA! Non utilizzare prese multiple e prolunghe.

L'apparecchiatura deve disporre di una messa a terra. Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione. Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata. Accertarsi di non danneggiare i componenti elettrici (ad es. la spina di alimentazione, il cavo di alimentazione, il compressore). Contattare il Centro di Assistenza Autorizzato o un elettricista per sostituire i componenti elettrici. Il cavo di alimentazione deve rimanere sotto il livello della spina di alimentazione. Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione. Non tirare il cavo di alimentazione per scollegare l’apparecchiatura. Tirare sempre dalla spina.

AVVERTENZA! Rischio di lesioni, scottature o scosse elettriche.

2.4 Illuminazione interna

AVVERTENZA! Pericolo di scosse elettriche.

L'apparecchiatura contiene gas infiammabile, isobutano (R600a), un gas naturale con un alto livello di compatibilità ambientale, Fare attenzione a non danneggiare il circuito refrigerante che contiene isobutano.

Non modificare le specifiche tecniche dell'apparecchiatura. Non introdurre apparecchiature elettriche (ad es. gelatiere) nell'apparecchiatura se non specificamente consentito dal produttore. Nel caso di danno al circuito refrigerante, assicurarsi che non si sviluppino fiamme libere e scintille nel locale. Aerare bene l'ambiente. Non appoggiare oggetti incandescenti sulle parti in plastica dell'apparecchiatura. Non introdurre bevande analcoliche nel vano congelatore. Si verrà a creare una pressione nel contenitore della bevanda. Non conservare gas e liquidi infiammabili nell'apparecchiatura. Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze. Non toccare il compressore o il condensatore. Sono incandescenti. Non togliere o toccare gli oggetti nel vano congelatore con le mani bagnate o umide. Non ricongelare del cibo precedentemente scongelato. Attenersi alle istruzioni per la conservazione riportate sulla confezione del cibo surgelato. Avvolgere gli alimenti con materiali per uso alimentare prima di metterli nello scomparto del congelatore. Per quanto riguarda la lampada o le lampade all'interno di questo prodotto e le lampade di ricambio vendute separatamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.

AVVERTENZA! Vi è il rischio di ferirsi o danneggiare l'apparecchiatura.

Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa. L'unità refrigerante di questa apparecchiatura contiene idrocarburi. L’unità deve essere ricaricata ed ispezionata esclusivamente da personale qualificato. Controllare regolarmente lo scarico dell'apparecchiatura e, se necessario, pulirlo. L'ostruzione dello scarico può causare un deposito di acqua di sbrinamento sul fondo dell'apparecchiatura.

Per far riparare l'apparecchiatura, rivolgersi a un Centro di Assistenza Autorizzato. Utilizzare solo ricambi originali. Tenere presente che la riparazione autonoma o non professionale possono avere conseguenze sulla sicurezza e potrebbero invalidare la garanzia. I seguenti pezzi di ricambio saranno disponibili per 7 anni dopo la cessazione della produzione del modello: termostati, sensori di ITALIANO

temperatura, circuiti stampati, sorgenti luminose, maniglie delle porte, cerniere delle porte, vassoi e cestelli. Si prega di notare che alcuni di questi pezzi di ricambio sono disponibili solo per i riparatori professionisti e che non tutti i pezzi di ricambio sono rilevanti per tutti i modelli. Le guarnizioni per porte saranno disponibili per 10 anni dopo l’interruzione del modello.

AVVERTENZA! Rischio di lesioni o soffocamento.

Tagliare il cavo di rete e smaltirlo. Rimuovere la porta per evitare che bambini e animali domestici rimangano chiusi all’interno dell’apparecchiatura. Il circuito refrigerante e i materiali di isolamento di questa apparecchiatura rispettano l'ozono. La schiuma isolante contiene gas infiammabili. Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura. Non danneggiare i componenti dell'unità refrigerante che si trovano vicino allo scambiatore di calore. Staccare la spina dall'alimentazione elettrica.

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza. AVVERTENZA! Per l'installazione dell'apparecchio, fare riferimento al documento di istruzioni per l'installazione.

AVVERTENZA! Fissare l'apparecchio secondo le istruzioni di installazione per evitare il rischio di instabilità dell'apparecchio. www.electrolux.com

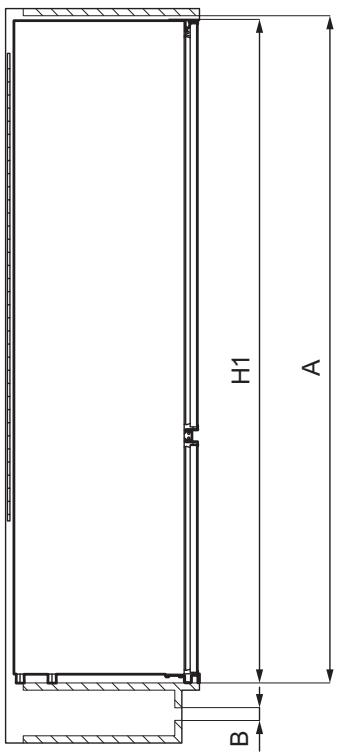

¹ l’altezza, la larghezza e la profondità dell’apparecchiatura senza l’impugnatura e i piedini Spazio necessario durante l’uso ² H2 (A+B)

² l’altezza, la larghezza e la profondità dell’apparecchio, compresa la maniglia, più lo spazio necessario per la libera circolazione dell’aria di raffreddamento Spazio complessivo necessario du‐ rante l’uso ³ H3 (A+B)

³ l’altezza, la larghezza e la profondità dell’apparecchiatura, compresa la maniglia, più lo spazio necessario per la libera circolazione dell’aria di raffreddamento, più lo spazio necessario per consentire l’apertura della porta con l’angolazione minima che permette la rimozione di tutte le apparecchiature interne ITALIANO

Per garantire la migliore funzionalità dell'apparecchiatura, non si dovrebbe installare l'apparecchio nelle vicinanze della fonte di calore (forno, stufe, termosifoni, fornelli o piani di cottura) o in un luogo con luce solare diretta. Controllare che sul retro dell’apparecchio sia garantita un’adeguata circolazione dell’aria. Questa apparecchiatura deve essere installata in una posizione interna asciutta e ben ventilata. Questa apparecchiatura è destinata ad essere utilizzata a temperature ambiente che vanno da 10°C a 43°C. Il corretto funzionamento dell'apparecchiatura può essere garantito solo nel rispetto delle temperature indicate. In caso di dubbi sul luogo di installazione dell'apparecchiatura, contattare il venditore, il nostro Centro di Assistenza o il rivenditore autorizzato più vicino. Deve essere possibile scollegare l'apparecchiatura dalla rete elettrica. Eseguire perciò l'installazione facendo sì che la spina rimanga facilmente accessibile.

3.3 Collegamento elettrico

Prima di inserire la spina, verificare che la tensione e la frequenza riportate sulla targhetta di identificazione corrispondano a quelle dell'impianto domestico. L'apparecchiatura deve disporre di una messa a terra. La spina del cavo di alimentazione è dotata di un

apposito contatto. Se la presa di corrente dell'impianto domestico non è collegata a terra, allacciare l'apparecchiatura a una presa di terra separata in conformità alle norme in vigore, rivolgendosi a un elettricista qualificato. Il produttore declina ogni responsabilità qualora le suddette precauzioni di sicurezza non vengano rispettate. Questa apparecchiatura è conforme alle direttive CEE.

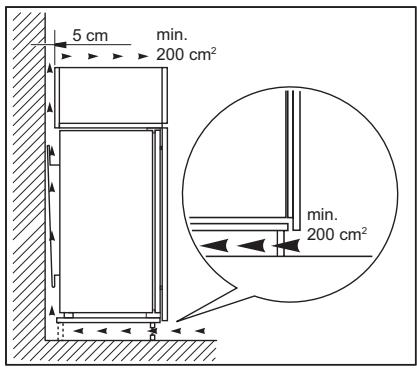

3.4 Requisiti di ventilazione

Assicurare un flusso d'aria sufficiente dietro l'apparecchiatura. 5 cm min. 200 cm2 min. 200 cm2 ATTENZIONE! Consultare le istruzioni per l'installazione.

3.5 Possibilità di invertire la

porta Fare riferimento al documento separato con le istruzioni per l'installazione e l'inversione della porta. ATTENZIONE! In ogni fase di inversione della porta proteggere il pavimento da graffi con un materiale resistente.

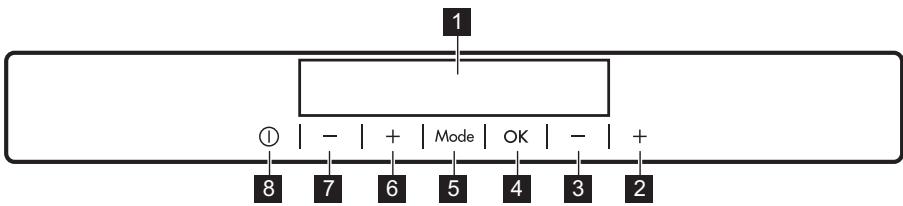

1 Display 2 Tasto Temperatura più calda congelatore 3 Tasto Temperatura più fresca congelatore 4 OK 5 Mode 6 Tasto Temperatura più calda frigorifero

7 Tasto Temperatura più fresca frigorifero 8 ON/OFF È possibile modificare le impostazioni audio predefinite dei tasti premendo contemporaneamente il tasto Mode e il tasto temperatura più fresca per pochi secondi. La modifica è reversibile.

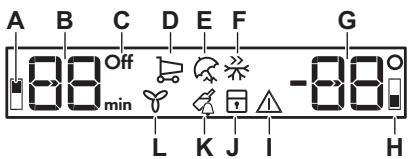

A. Spia vano frigorifero B. Spia timer /Spia della temperatura C. Indicatore ON/OFF D. FastCool funzione E. Holiday modalità F. FastFreeze funzione G. Indicatore della temperatura H. Spia vano congelatore

J. ChildLock funzione K. DrinksChill funzione L. DYNAMICAIR funzione

1. Inserire la spina nella presa di

2. Premere il tasto ON/OFF

dell'apparecchiatura se il display è spento. Gli indicatori di temperatura visualizzano la temperatura impostata predefinita. Per selezionare una temperatura diversa, fare riferimento alla sezione "Regolazione della temperatura".

1. Premere il tasto ON/OFF

dell'apparecchiatura per 3 secondi. Il display si spegne.

2. Scollegare la spina dalla presa di

corrente. Se sul display appare "dEMo", fare riferimento alla sezione "Risoluzione dei problemi".

4.4 Regolazione della

temperatura Impostare la temperatura dell’apparecchio premendo i pulsanti di regolazione della temperatura. La temperatura impostata consigliata è:

• +4 °C per il frigorifero ITALIANO

• -18 °C per il congelatore L’intervallo di temperatura può variare tra -15 °C e -24 °C per il congelatore e tra 2 °C e 8 °C per il frigorifero. Le spie della temperatura mostrano la temperatura impostata. La temperatura impostata verrà raggiunta entro 24 ore. Dopo un’interruzione di corrente la temperatura impostata rimane memorizzata.

4.5 Accensione del frigorifero

Per accendere il frigorifero è sufficiente premere il regolatore della temperatura del frigorifero. Per accendere il frigorifero nell'altro modo:

1. Premere Mode finché non appare

l'icona corrispondente. La spia OFF del frigorifero lampeggia.

2. Premere OK per confermare.

La spia OFF del frigorifero scompare e la spia del vano frigorifero compare. Per selezionare una temperatura diversa, fare riferimento alla sezione "Regolazione della temperatura".

4.6 Spegnimento del frigorifero

È possibile spegnere solo il vano frigo mantenendo il congelatore acceso.

1. Premere Mode fino a quando non

appare l'indicatore del vano frigorifero. La spia OFF del frigorifero e la spia del vano frigorifero lampeggiano. L'indicatore della temperatura del frigorifero visualizza dei trattini.

2. Premere OK per confermare.

La spia OFF del frigorifero appare e la spia del vano frigorifero lampeggiano.

4.7 FastCool funzione

Se occorre inserire una grande quantità di alimenti nello scomparto frigorifero, per esempio al ritorno dalla spesa, è consigliabile attivare la funzione FastCool per raffreddare più rapidamente gli alimenti introdotti nel

frigorifero e non intiepidire i cibi già presenti al suo interno.

1. Premere Mode finché appare l'icona

corrispondente. La spia FastCool lampeggia.

2. Premere OK per confermare.

La spia FastCool viene visualizzata. La ventola si attiva automaticamente per la durata della funzione. Questa funzione si arresta automaticamente dopo circa 6 ore. È possibile disattivare la funzione FastCool prima della sua fine automatica ripetendo la procedura o selezionando una diversa temperatura impostata del frigorifero.

4.8 Holiday modalità

Questa modalità consente di mantenere il vano frigorifero vuoto durante un lungo periodo di vacanza riducendo la formazione di cattivi odori, mentre il vano freezer può funzionare normalmente.

1. Premere Mode finché appare l'icona

corrispondente. La spia Holiday lampeggia. L'indicatore della temperatura mostra la temperatura impostata.

2. Premere OK per confermare.

La spia Holiday viene visualizzata. Questa modalità si spegne dopo aver selezionato una temperatura diversa.

4.9 FastFreeze funzione

FastFreeze viene utilizzato per eseguire il pre-congelamento e il congelamento rapido in sequenza del vano congelatore. La funzione accelera il congelamento di alimenti freschi e, al tempo stesso, protegge gli alimenti già conservati da riscaldamenti indesiderati. Per congelare alimenti freschi, attivare la funzione FastFreeze almeno 24 ore prima di introdurli nel vano congelatore.

1. Per attivare questa funzione premere

il tasto Mode finché non appare l’icona corrispondente. La spia FastFreeze lampeggia.

2. Premere il tasto OK per confermare

La spia FastFreeze viene visualizzata. Questa funzione si arresta automaticamente dopo 52 ore. La spia ChildLock viene visualizzata. Per disattivare la funzione ChildLock, ripetere la procedura finché la spia ChildLock si spegne. È possibile disattivare la funzione FastFreeze prima della sua fine automatica ripetendo la procedura o finché l’indicatore FastFreeze si spegne o selezionando una diversa temperatura impostata.

4.12 DrinksChill funzione

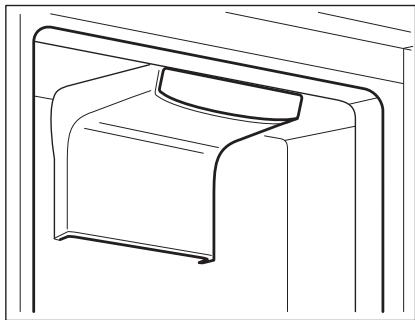

4.10 DYNAMICAIR funzione

La funzione DrinksChill serve per impostare un segnale acustico in un preciso momento, utile per esempio quando una pietanza richiede il raffreddamento di un alimento per un certo periodo di tempo. Il vano frigorifero è dotato di un dispositivo che consente il raffreddamento rapido degli alimenti e mantiene più uniforme la temperatura del vano. È utile anche quando è necessario un promemoria per non dimenticare le bottiglie o le lattine sistemate nel congelatore per un rapido raffreddamento. Questo dispositivo si attiva automaticamente quando necessario oppure può essere attivato manualmente.

1. Premere Mode finché non appare

l'icona corrispondente. La spia DrinksChill lampeggia. Il timer visualizza il valore impostato (30 minuti) per alcuni secondi.

2. Premere il tasto Regolatore timer per

modificare il valore impostato da 1 a 90 minuti.

3. Premere OK per confermare.

La spia DrinksChill viene visualizzata. Il Timer inizia a lampeggiare (min). Al termine del conto alla rovescia la spia “0 min“ lampeggia e viene emesso un segnale acustico. Premere OK per spegnere il segnale acustico e porre fine alla funzione. Per attivare la funzione:

1. Premere il tasto Mode finché non

appare l’icona corrispondente. La spia DYNAMICAIR lampeggia.

2. Premere il tasto OK per confermare.

La spia DYNAMICAIR viene visualizzata. Per disattivare la funzione, ripetere la procedura fino allo DYNAMICAIR spegnimento della spia. Se la funzione viene attivata automaticamente, la spia DYNAMICAIR non viene visualizzata (fare riferimento a “Utilizzo quotidiano”). L’attivazione della funzione DYNAMICAIR aumenta il consumo di energia. La ventola si arresta quando la porta è aperta e si riavvia immediatamente dopo la chiusura della suddetta.

4.11 ChildLock funzione

Attivare la funzione ChildLock per evitare che i tasti vengano premuti accidentalmente.

1. Premere Mode finché non appare

l'icona corrispondente. La spia ChildLock lampeggia.

2. Premere OK per confermare.

Per terminare la funzione, ripetere la procedura finché DrinksChill si spegne. È possibile modificare l'ora in qualsiasi momento durante il conto alla rovescia e alla fine premendo il tasto Temperatura più fresca ed il Tasto temperatura più calda.

4.13 Allarme di alta

temperatura Quando c'è un aumento di temperatura nel vano congelatore (per esempio a causa di un'interruzione di corrente precedente), gli indicatori di allarme e di temperatura del congelatore lampeggiano e il suono è acceso. Per disattivare l’allarme:

1. Premere un tasto qualsiasi.

ITALIANO Il segnale acustico viene disattivato.

2. L'indicatore della temperatura del

congelatore visualizza per alcuni secondi la temperatura più alta raggiunta, quindi nuovamente la temperatura impostata. La spia di allarme continua a lampeggiare fino al ripristino delle condizioni normali. In questo modo, una maggiore circolazione dell'aria si traduce in una minore umidità dell'aria.

l'allarme acustico e la spia allarme lampeggia. L'allarme si ferma dopo la chiusura della porta. Durante l'allarme, il segnale acustico può essere disattivato premendo qualsiasi tasto. In questo modo, una maggiore circolazione dell'aria si traduce in una minore umidità dell'aria.

4.14 Allarme porta aperta

Se la porta del frigorifero viene lasciata aperta per circa 5 minuti, si avvia

5. UTILIZZO QUOTIDIANO

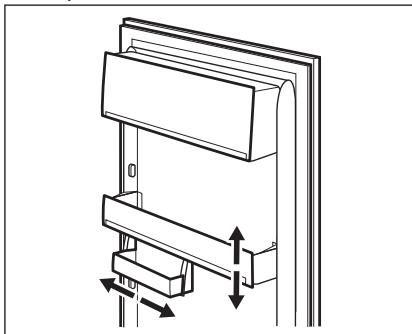

5.1 Posizionamento dei ripiani

della porta Per consentire la conservazione di confezioni per alimenti di varie dimensioni, i ripiani per porta possono essere posizionati ad altezze differenti.

1. Tirare gradualmente il ripiano fino a

2. Riposizionare come necessario.

L'apparecchiatura è anche dotata di un ripiano composto di due parti. La metà anteriore del ripiano può essere collocata sotto alla seconda per usare meglio lo spazio. Per piegare il ripiano:

1. Estrarre delicatamente la metà

2. Farla scorrere nel binario inferiore e

sotto al secondo ripiano.

Questo modello è dotato di una cassetta per alimenti vari che può essere spostata lateralmente.

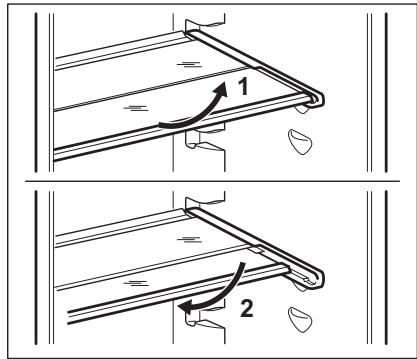

5.2 Ripiani rimovibili

Le guide presenti sulle pareti del frigorifero permettono di posizionare i ripiani a diverse altezze.

Per garantire una corretta circolazione dell'aria, non spostare il ripiano di vetro posto sopra il cassetto delle verdure.

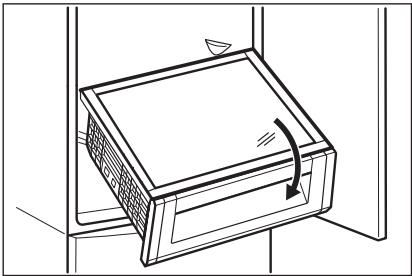

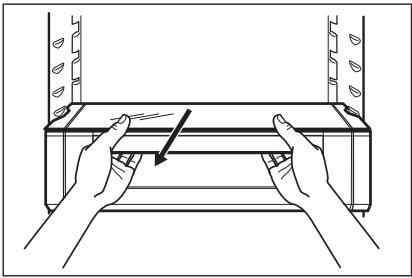

5.3 Estrazione ExtraZone

1. Tenere il cassetto insieme al

coperchio in vetro dello ExtraZone, quindi tirarli verso di sé.

Il vano frigorifero è dotato di un dispositivo che consente il raffreddamento rapido degli alimenti e mantiene più uniforme la temperatura del vano.

2. Inclinare il modulo verso il basso per

toglierlo dal frigorifero.

5.4 Cassetti per verdura

Nella parte inferiore dell'apparecchiatura sono presenti dei cassetti speciali adatti alla conservazione di frutta e verdura.

5.5 Indicatore della temperatura

Per una corretta conservazione del cibo, il frigorifero è corredato di un indicatore di temperatura. Il simbolo sulla parete laterale dell'apparecchiatura indica la zona più fredda del frigorifero. Se compare OK (A), mettere il cibo fresco nella zona indicata dal simbolo, se non (B), attendere almeno 12 ore e controllare se è OK (A). Se non è ancora OK (B), regolare il controllo su un’impostazione più fredda. Questo dispositivo si attiva automaticamente quando necessario. Il dispositivo può essere acceso anche manualmente se necessario (fare riferimento alla "funzione DYNAMICAIR"). La ventola funziona solo quando la porta viene chiusa.

L’apparecchiatura è dotata del filtro al carbone CleanAir all’interno del dispositivo DYNAMICAIR. Il filtro purifica l'aria eliminando gli odori sgradevoli nel vano del frigorifero, preservando così la qualità di conservazione. Alla consegna il filtro è contenuto in una confezione di plastica (fare riferimento al capitolo "Pulizia e cura” per l’installazione). ITALIANO ATTENZIONE! Durante il funzionamento, tenere sempre chiuso il cassetto di ventilazione aria.

5.8 Congelamento di alimenti

freschi Lo scomparto congelatore è adatto al congelamento di alimenti freschi e alla conservazione di alimenti congelati e surgelati a lungo. Per congelare alimenti freschi, attivare la Funzione FastFreeze almeno 24 ore prima di introdurli nel vano congelatore. Conservare gli alimenti freschi distribuiti uniformemente nel primo scomparto o cassetto dall’alto. La quantità massima di cibo che può essere congelata, senza l’aggiunta di altri alimenti freschi per 24 ore, è indicata sulla targhetta (un’etichetta situata all’interno dell’apparecchiatura). Al termine del processo di congelamento, l’apparecchiatura ritorna automaticamente alla precedente impostazione della temperatura (vedere la “Funzione FastFreeze”).

5.9 Conservazione di cibi

congelati Al primo avvio o dopo un periodo di non utilizzo, lasciare in funzione l’apparecchiatura per almeno 3 ore attivando la funzione FastFreeze prima di introdurre gli alimenti. I cassetti del congelatore consentono di trovare rapidamente e facilmente la confezione di alimenti desiderata. Per conservare grandi quantità di cibo, rimuovere tutti i cassetti e collocare gli alimenti sui ripiani. Il cibo deve trovarsi ad una distanza di 15 mm dalla porta.

ATTENZIONE! In caso di scongelamento accidentale, ad esempio a causa di un’interruzione di corrente, se la corrente è rimasta spenta più a lungo del valore indicato sulla targhetta sotto “tempo di risalita”, gli alimenti scongelati devono essere consumati rapidamente o cotti immediatamente, poi raffreddati e quindi ricongelati. Vedere "Allarme di alta temperatura".

I cibi surgelati o congelati, prima di essere consumati, possono essere scongelati in frigorifero o all'interno di un sacchetto di plastica sotto l'acqua fredda. Questa operazione dipende dal tempo a disposizione e dal tipo di alimento. Le piccole porzioni possono essere cucinate direttamente, senza essere prima scongelati.

5.11 Produzione di cubetti di

ghiaccio Questa apparecchiatura è dotata di una o più vaschette per la produzione di cubetti di ghiaccio. Non usare strumenti metallici per estrarre le vaschette dal vano congelatore.

1. Riempire d’acqua le vaschette.

2. Introdurre le vaschette per il ghiaccio

nel vano congelatore.

5.12 Accumulatori di freddo

L’apparecchiatura contiene accumulatori di freddo che aumentano il tempo di conservazione in caso di interruzione della corrente elettrica o di guasto. Al fine di garantire prestazioni ottimali degli accumulatori, posizionarli nell'area superiore dell'apparecchiatura.

6.1 Consigli per il risparmio

Congelatore: L’uso più efficiente dell’energia dipende dalla configurazione interna dell’apparecchiatura. Frigorifero: L’uso più efficiente dell’energia è garantito dalla configurazione con i cassetti nella parte inferiore dell’apparecchiatura e i ripiani distribuiti uniformemente. La posizione degli scomparti sulla porta non influisce sul consumo energetico. Non rimuovere gli accumulatori di freddo dal cestello di congelamento. Non aprire frequentemente la porta e limitare il più possibile i tempi di apertura. Congelatore: Più fredda è l’impostazione della temperatura, maggiore è il consumo di energia. Frigorifero: Non impostare una temperatura troppo alta per risparmiare energia, a meno che non sia richiesta dalle caratteristiche dell’alimento. Se la temperatura ambiente è elevata, il controllo della temperatura è impostato su un valore basso e l’apparecchiatura è a pieno carico, il compressore può funzionare in maniera ininterrotta, causando la formazione di brina o di ghiaccio sull’evaporatore. In questo caso, impostare il controllo della temperatura su una posizione più elevata per consentire lo sbrinamento automatico e ridurre così il consumo di energia. Garantire una buona ventilazione. Non coprire le griglie o i fori di ventilazione. Assicurarsi che i prodotti alimentari all’interno dell’apparecchio permettano la circolazione dell’aria attraverso appositi fori nella parte posteriore interna dell’apparecchio.

Attivare la funzione FastFreeze almeno 24 ore prima di inserire gli alimenti nel vano congelatore. Prima di congelare avvolgere e sigillare gli alimenti freschi in: foglio di alluminio, pellicola di plastica o sacchetti, contenitori ermetici con coperchio. Per congelare e scongelare in modo più efficace, suddividere gli alimenti in piccole porzioni. Si raccomanda di mettere etichette e date su tutti gli alimenti surgelati. Questo aiuterà a identificare gli alimenti e a sapere quando devono essere utilizzati prima del loro deterioramento. Il cibo deve essere fresco quando viene congelato per preservarne la buona qualità. Soprattutto frutta e verdura dovrebbero essere congelate dopo il raccolto per preservare tutte le loro sostanze nutritive. Non congelare bottiglie o lattine con liquidi, in particolare bevande contenenti anidride carbonica potrebbero esplodere durante il congelamento. Non mettere cibi caldi nel congelatore. Raffreddarli a temperatura ambiente prima di collocarli all'interno dello scomparto. Al fine di evitare gli aumenti di temperatura di alimenti già congelati, non mettere alimenti freschi scongelati nelle immediate vicinanze. Collocare gli alimenti a temperatura ambiente nella parte dello scomparto del congelatore dove non ci sono cibi surgelati. Non mangiare i cubetti di ghiaccio, i ghiaccioli o granite subito dopo averli tolti dal congelatore. Rischio di sintomi da congelamento. Non congelare nuovamente il cibo scongelato. Se il cibo si è scongelato, cuocerlo, raffreddarlo e poi congelarlo. ITALIANO

conservazione di cibi congelati Dopo aver acquistato alimenti:

Il vano congelatore è quello contrassegnato con Una buona impostazione della temperatura che garantisce la conservazione degli alimenti congelati è una temperatura inferiore o uguale a -18 °C. L’impostazione di una temperatura più elevata all’interno dell’apparecchiatura può portare a una minore durata di conservazione. L’intero scomparto del congelatore è adatto alla conservazione di prodotti alimentari surgelati. Lasciare abbastanza spazio intorno al cibo per permettere all’aria di circolare liberamente. Per una conservazione adeguata, fare riferimento all’etichetta sulla confezione dell’alimento per vedere la durata di conservazione degli alimenti. È importante avvolgere il cibo in modo tale da evitare che l’acqua, l’umidità o la condensa penetrino all’interno.

Assicurarsi che l'imballaggio non sia danneggiato - il cibo potrebbe deteriorarsi. Se la confezione è gonfia o bagnata, potrebbe non essere stata conservata nelle condizioni ottimali e lo sbrinamento potrebbe essere già iniziato. Per limitare il processo di scongelamento, acquistare i prodotti surgelati alla fine della spesa e trasportarli in un sacchetto termico e isolato. Mettete i surgelati immediatamente nel congelatore dopo essere tornati dal negozio. Se il cibo si è scongelato anche solo parzialmente, non congelarlo di nuovo. Consumarlo il prima possibile. Rispettare la data di scadenza e le informazioni di conservazione sulla confezione.

6.5 Periodo di conservazione per scomparto congelatore

Tipo di cibo Periodo di conser‐ vazione (mesi) Pane

Frutta (a eccezione degli agrumi)

Avanzi senza carne 1-2 Latticini: Burro Formaggio a pasta molle (ad es. mozzarella) Formaggio a pasta dura (ad es. parmigiano, cheddar) 6-9 3-4

Frutti di mare: Pesci grassi (ad es. salmone, sgombro) Pesci magri (ad es. merluzzo, platessa) Gamberetti Vongole e cozze sgusciate Pesce cotto Carne: 2-3 4-6 3-4 1-2

www.electrolux.com Tipo di cibo Periodo di conser‐ vazione (mesi) Pollame Manzo Maiale Agnello Salsiccia Prosciutto Avanzi con carne

refrigerazione dei cibi freschi

Una buona impostazione della temperatura che garantisce la conservazione degli alimenti freschi è una temperatura inferiore o uguale a +4°C. L'impostazione di una temperatura più elevata all'interno dell'apparecchio può portare a una minore durata di conservazione degli alimenti. Coprire il cibo con un imballaggio per preservarne la freschezza e l'aroma. Utilizzare sempre contenitori chiusi per liquidi e per alimenti, per evitare sapori o odori nello scomparto. Per evitare la contaminazione incrociata tra cibo cotto e crudo, coprire il cibo cotto e separarlo da quello crudo. Si consiglia di scongelare il cibo all'interno del frigorifero. Non inserire cibo caldo all'interno dell'apparecchiatura. Assicurarsi che si sia raffreddato a temperatura ambiente prima di inserirlo. Per evitare lo spreco di cibo, la nuova scorta di cibo dovrebbe essere sempre collocata dietro a quella vecchia.

refrigerazione dei cibi

Il comparto alimenti freschi è quello contrassegnato (sulla targhetta dei dati) con

Carne (tutti i tipi): deve essere avvolta in appositi sacchetti e collocata sul ripiano di vetro, sopra il cassetto delle verdure. La carne può essere conservata al massimo per 1-2 giorni. Frutta e verdura: pulire accuratamente (eliminare lo sporco) e riporre nell’apposito cassetto (cassetto per la verdura). Si consiglia di non conservare in frigorifero i frutti esotici come banane, manghi, papaie, ecc. Le verdure come pomodori, patate, cipolle e aglio non devono essere conservate in frigorifero. Burro e formaggio: riporli in un apposito contenitore sottovuoto oppure avvolgerli in un foglio di alluminio o in un sacchetto di polietilene per limitare il più possibile la presenza di aria. Bottiglie: chiuderle con un tappo e conservarle nel ripiano portabottiglie della porta, o (se presente) sulla griglia portabottiglie. Per accelerare il raffreddamento degli alimenti, si consiglia di accendere la ventola. L’attivazione di DYNAMICAIR consente una maggiore omogeneizzazione delle temperature interne. Fare sempre riferimento alla data di scadenza dei prodotti per sapere per quanto tempo conservarli. ITALIANO

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza. A tal fine usare il pulisci-tubo fornito in dotazione con l’apparecchiatura.

7.1 Pulizia dell'interno

Prima di utilizzare l'apparecchiatura per la prima volta, lavare l'interno e gli accessori con acqua tiepida e sapone neutro per eliminare il tipico odore dei prodotti nuovi, quindi asciugare accuratamente. ATTENZIONE! Non usare detergenti, polveri abrasive, detergenti a base di cloro od olio, dato che potrebbero danneggiare le finiture. ATTENZIONE! Gli accessori e i componenti dell’apparecchiatura non sono lavabili in lavastoviglie.

7.2 Pulizia periodica

L'apparecchiatura deve essere pulita regolarmente:

1. Lavare l'interno e gli accessori con

acqua tiepida e sapone neutro.

2. Ispezionare regolarmente le

guarnizioni della porta ed eliminare con un panno umido tracce di sporco e residui.

3. Risciacquare e asciugare

Durante il normale utilizzo, la brina viene eliminata automaticamente dall'evaporatore dello scomparto del frigorifero. L'acqua di sbrinamento giunge attraverso un condotto in un apposito recipiente posto sul retro dell'apparecchiatura, sopra il motocompressore, dove evapora. È importante pulire periodicamente il foro di scarico dell'acqua di sbrinamento, situato al centro del canale sulla parete posteriore, per evitare che l'acqua fuoriesca sugli alimenti.

congelatore Il vano congelatore è "frost free". Ciò significa che non si forma brina durante il normale funzionamento sulle pareti interne dell'apparecchiatura o sugli alimenti.

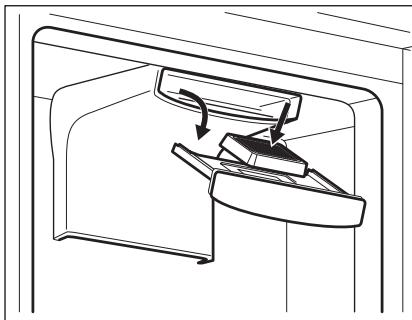

7.5 Sostituzione del filtro

CleanAir Il CleanAir è un filtro a carbone attivo che assorbe i cattivi odori e permette a tutti gli alimenti conservati di mantenere le proprie proprietà organolettiche senza il rischio di contaminazione di odori. Il filtro dell'aria deve essere manipolato con cautela per evitare di graffiarne la superficie. Alla consegna, il filtro al carbone è contenuto in una confezione di plastica, al fine di preservarne le prestazioni. Inserire il filtro nell'alloggiamento prima di attivare l'apparecchiatura.

1. Aprire il cassetto.

2. Estrarre il filtro dell'aria esausto.

7.6 Periodi di non utilizzo

Se l'apparecchiatura non viene utilizzata per un lungo periodo, adottare le seguenti precauzioni:

3. Inserire nella fessura il filtro di

4. Chiudere il cassetto.

Al fine di ottenere prestazioni ottimali il cassetto dovrebbe essere posizionato correttamente e il filtro CleanAir dovrebbe essere sostituito una volta l'anno.

1. Scollegare l'apparecchiatura dalla

2. Estrarre tutti gli alimenti.

3. Pulire l'apparecchiatura e tutti gli

4. Lasciare la porte socchiusa/e per

evitare la formazione di odori sgradevoli. Il filtro dell'aria è un materiale di consumo e come tale non è coperto da garanzia. I filtri di ricambio possono essere acquistati presso il distributore di zona. Per sostituire il filtro dell'aria ripetere la procedura.

8. RISOLUZIONE DEI PROBLEMI

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Problema Causa possibile L’apparecchiatura non fun‐ L’apparecchiatura è spen‐ ziona. ta. Soluzione Accendere l’apparecchia‐ tura. La spina non è collegata correttamente alla presa elettrica. Collegare correttamente la spina alla presa elettrica. La presa elettrica non ha tensione. Collegare un’apparecchia‐ tura elettrica diversa alla presa di alimentazione. Contattare un elettricista qualificato. ITALIANO

Problema Causa possibile Soluzione L’apparecchiatura è rumo‐ rosa. L’apparecchiatura non è supportata correttamente. Controllare che l'apparec‐ chiatura abbia una posizio‐ ne stabile. L'allarme acustico o visivo è attivo. Il mobiletto è stato acceso di recente. Fare riferimento alla sezio‐ ne “Allarme porta aperta” o “Allarme di alta temperatu‐ ra”. La temperatura all'interno Fare riferimento alla sezio‐ dell'apparecchiatura è trop‐ ne “Allarme porta aperta” o po alta. “Allarme di alta temperatu‐ ra”. Il compressore funziona in modo continuo. La porta è stata lasciata aperta. Chiudere la porta. La temperatura non è im‐ postata correttamente. Fare riferimento al capitolo “Pannello di controllo”. Sono stati introdotti molti alimenti contemporanea‐ mente. Attendere alcune ore e ri‐ controllare la temperatura. La temperatura ambiente è Fare riferimento al capitolo troppo alta. “Installazione”. Gli alimenti introdotti nel‐ l'apparecchiatura erano troppo caldi. Prima di introdurre gli ali‐ menti, lasciarli raffreddare a temperatura ambiente. La porta non è chiusa cor‐ rettamente. Fare riferimento alla sezio‐ ne “Chiusura della porta”. La funzione FastFreeze è attiva. Vedere la sezione "Funzio‐ ne FastFreeze". La funzione FastCool è at‐ tiva. Vedere la sezione "Funzio‐ ne FastCool". Il compressore non si avvia Il compressore si avvia do‐ È normale, non si tratta di immediatamente dopo po un certo periodo di tem‐ un’anomalia di funziona‐ avere premuto il tasto po. mento. "FastFreeze" o "FastCool", oppure dopo avere modifi‐ cato la temperatura. La porta non è allineata o L’apparecchiatura non è interferisce con la griglia di perfettamente in piano. ventilazione. Fare riferimento alle istru‐ zioni di installazione. La porta non si apre facil‐ mente. Attendere alcuni secondi fra la chiusura della porta e la sua riapertura. Si è cercato di riaprire la porta subito dopo averla chiusa.

www.electrolux.com Problema Causa possibile La lampadina non funzio‐ na. La lampadina è in modalità Chiudere e aprire la porta. stand-by. La lampadina è difettosa. Soluzione Contattare il Centro di As‐ sistenza Autorizzato più vi‐ cino. C’è una quantità eccessiva La porta non è chiusa cor‐ di brina e ghiaccio. rettamente. Fare riferimento alla sezio‐ ne “Chiusura della porta”. La guarnizione è deforma‐ ta o sporca. Fare riferimento alla sezio‐ ne “Chiusura della porta”. Gli alimenti non sono stati avvolti in maniera idonea. Avvolgere meglio gli ali‐ menti. La temperatura non è im‐ postata correttamente. Fare riferimento al capitolo “Pannello di controllo”. L'apparecchiatura è com‐ pletamente carica ed è im‐ postata sulla temperatura più bassa. Impostare una temperatura superiore. Fare riferimento al capitolo “Pannello di controllo”. La temperatura impostata nell'apparecchiatura è trop‐ po bassa e la temperatura ambiente è troppo alta. Impostare una temperatura superiore. Fare riferimento al capitolo “Pannello di controllo”. Sulla piastra posteriore del Durante lo sbrinamento Ciò è corretto. frigorifero scorre l’acqua. automatico, la brina si scio‐ glie sul pannello posterio‐ re. Si è condensata troppa ac‐ La porta è stata aperta con Aprire la porta solo se ne‐ qua sulla parete posteriore eccessiva frequenza. cessario. del frigorifero. La porta non è stata chiusa Controllare che la porta sia completamente. chiusa completamente. L’acqua scorre all’interno del frigorifero. Il cibo conservato non è stato avvolto nell'apposito materiale. Avvolgere gli alimenti in un imballaggio adeguato pri‐ ma di riporli all’interno del‐ l’apparecchiatura. Gli alimenti impediscono all’acqua di scorrere nel‐ l’apposito collettore. Assicurarsi che gli alimenti non tocchino il pannello posteriore. Lo scarico dell'acqua è ostruito. Pulire lo scarico dell’ac‐ qua. ITALIANO

Problema Causa possibile L’acqua scorre sul pavi‐ mento. Lo scarico dell’acqua di Collegare lo scarico del‐ sbrinamento non è collega‐ l’acqua di sbrinamento alla to alla vaschetta di evapo‐ vaschetta di evaporazione. razione posta al di sopra del compressore. Non è possibile impostare la temperatura. La "funzione FastFreeze" o Disattivare manualmente la la "funzione FastCool" è at‐ "funzione FastFreeze" o la tiva. "funzione FastCool" oppu‐ re attendere finché la fun‐ zione si disattiva automati‐ camente per impostare la temperatura. Vedere la se‐ zione "funzione FastFree‐ ze" o "funzione FastCool". La temperatura all’interno dell’apparecchiatura è troppo bassa/troppo alta. La temperatura non è im‐ postata correttamente. Impostare una temperatura superiore/inferiore. La porta non è chiusa cor‐ rettamente. Fare riferimento alla sezio‐ ne “Chiusura della porta”. La temperatura degli ali‐ menti è troppo alta. Prima di introdurre gli ali‐ menti, lasciarli raffreddare a temperatura ambiente. Sono stati introdotti molti alimenti contemporanea‐ mente. Introdurre meno alimenti poco alla volta allo stesso tempo. La porta viene aperta fre‐ quentemente. Aprire la porta solo se ne‐ cessario. La funzione FastFreeze è attiva. Vedere la sezione "Funzio‐ ne FastFreeze". La funzione FastCool è at‐ tiva. Vedere la sezione "Funzio‐ ne FastCool". Nell’apparecchiatura non circola l’aria fredda. Verificare che l’aria fredda circoli nell’apparecchiatura. Fare riferimento al capitolo “Consigli e suggerimenti utili”. DEMO compare sul di‐ splay. Soluzione L’apparecchiatura è in mo‐ Mantenere premuto il tasto dalità di dimostrazione. OK per circa 10 secondi finché non viene emesso un segnale sonoro prolun‐ gato e il display si spegne per qualche istante.

anziché i numeri sul display della temperatura. Causa possibile Soluzione Problema al sensore della temperatura. Contattare il Centro di As‐ sistenza Autorizzato più vi‐ cino (il sistema di raffred‐ damento continuerà a mantenere gli alimenti fred‐ di, ma non sarà possibile regolare la temperatura). Se il suggerimento non da i risultati auspicati, contattare il Centro di Assistenza Autorizzato più vicino.

8.2 Sostituzione della

lampadina L'apparecchiatura è dotata di una lampadina interna a LED a lunga durata. Solo al Centro di Assistenza è permesso sostituire l'impianto d'illuminazione. Contattare un Centro Assistenza autorizzato.

8.3 Chiusura della porta

1. Pulire le guarnizioni della porta.

2. Se necessario, regolare la porta.

Fare riferimento alle istruzioni di installazione.

3. Se necessario, sostituire le

guarnizioni difettose. Contattare il Centro Assistenza Autorizzato.

I dati tecnici sono riportati sulla targhetta dei dati applicata sul lato esterno dell’apparecchiatura e sull’etichetta dei valori energetici. Il codice QR sull’etichetta energetica fornita con l’apparecchiatura riporta un link web alle informazioni correlate al funzionamento di questa apparecchiatura nella banca dati EPREL dell’UE. Conservare l’etichetta energetica come riferimento insieme al manuale d’uso e a tutti gli altri documenti forniti con questa apparecchiatura. È possibile trovare le stesse informazioni anche in EPREL utilizzando il link https:// eprel.ec.europa.eu e il nome del modello e il numero di prodotto che si trovano sulla targhetta dell’apparecchiatura. Per informazioni dettagliate sull’etichetta energetica, vedere il sito www.theenergylabel.eu.

11. INFORMAZIONI PER GLI ISTITUTI DI PROVA

L'installazione e la preparazione dell'apparecchiatura per qualsiasi verifica di EcoDesign devono essere conformi a EN 62552. I requisiti di ventilazione, le dimensioni dell'incavo e le distanze minime dalla parte posteriore devono essere conformi a quanto indicato nel presente manuale d'uso al capitolo 3. Si prega di contattare il produttore per qualsiasi altra informazione, compresi i piani di carico.

12. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo . Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l’ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le

apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza. 222379431-A-242021 www.electrolux.com/shop
