MANUALE UTENTE TV751 BK GH SCHOLTES

Collegamento elettrico

Collegamento gas

Targhetta caratteristica

Caretteristiche dei brucitori ed ugelli

Descrizione dell'apparecchio, 6

Vista d'insieme

Avvioeutilizzato,7-8

Consigli pratici per l'uso dei bruciatori

Consigli pratici per l'uso delle piastre elettriche

Precauzioni e consigli, 9

Sicurezza generale

Smaltimento

Manutenzione e cura, 10

Escludere la corrente elettrica

Pulire l'apparecchio

Manutenzione rubinetti gas

Anomalie erimedi, 11

Assistenza attiva 7 giorni su 7

! è importante conservare quello libero per poterlo consultare in anni momento. In caso di vendita, cessione o di trasloco, assicurarsi che resti insieme all'apprecchio per informare il nuovo proprietario sul funzionamento e sui relativi averimenti.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

!Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consiglio).
! L'installazione va effettuata secondo什麽 istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose.
! Questo appearecchio può essere installato e funzionare solo in locali permanenteventilati seconde le prescrizioni delle Norme UNI-CIG 7129 e 7131 in vigore e successivi aggiornamenti. Debbono essere osservati i seguenti requisiti:
- Il locale deve prevedere un sistema di scarico all'esterno dei fumi della combustione, realizzatotramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione agli volte che si accende l'apparecchio.

In camino o in canna fumaria ramificata (riservata agli appareche di cottura)

Direttamente all'esterno

• Il locale deve prevedere un sistema che consenta l'afflusso dell'aria necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2m^3/h per kW di potenza installata.

Esempi di aperture di ventilazione per l'aria comburente

Ilsystema potosessere realizzatoprelevando direttamente l'ariadall'esterno dell'edificiotramite uncondotto di almeno 100~cm^2 disezione utile etale che nonpossa essere accidentalmente ostruito.

Maggioratione della fessura
fra porta e pavimento

Ovvero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con l'esterno come sopra descririto, e che non siano parti comuni dell'immobile, o ambienti con pericolo di incendio, o camere da fatto.

• I gas di petrolio liquefatti, più pesanti dell'aria, ristagnano verso il basso. Quindi i locali contenti bidoni di GPL debbono prevedere delle aperture verso

l'esternoosi da permettere l'evacuation dal basso delle eventuali fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). É opportuno tenerelocaliele solo il bidone in utilizzo, collocato in modo da non essere soggetti all'azione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo atemperature superiori ai 50^

Incasso

I piani a gas eisti sono predisposti con grado di protezione contro i riscaldamenti eccessivi di tipo X, è pertanto possibile l'installazione a bianco di mobili la cui altezza non superiQLa del piano di lavoro. Per una corretta installatione del piano di cottura vanno osservate le seguenti precauzioni:

• I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 600 mm dal bordo del piano stesso.
• Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunique ad una distanza minima di 650 mm.
• Posizione i pensili adiacenti alla cappa ad un'altezza minima dal top di 420 mm (vedi figura).

Allorchè il piano di cottura venga installato sotto un pensile, quest'ultimo dovrá mantenere una distanza minima dal topari a 700 mm (vedi figura).

• Il vano del mobile dovrà avere le dimensioni indicate nella figura. Sono previsti dei ganci di fissaggio che consentono di fissare il piano su top da 20 a 40 mm. di spessore. Per un buon fissaggio del piano è consigliabile usare tutti i ganci a disposizione.

Schema di fissaggio dei ganci

Posizione gancio per top H=20mm

Posizione gancio per top H=30mm

Posizione gancio per top H=40mm

Avanti

Dietro

! Usare i ganci contentui nella "confezione accessori"
- Nel caso in cui il piano non sia installato su di un forno incasso, è necessario insere un pannello di legno come isolamento. Esso dovrá essere posizionato ad una distance minima di 20 mm. nella parte inferiore del piano stesso.

Aerazione

Per garantire una Buona aerazione è necessario eliminare la parete posteriore del vano. É preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un'apertura di almeno 45 x 560 mm (vedi figure).

! E' possibile installare il piano solo sopra fornì incasso dotati di ventilazione di raffreddamento.

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare, sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduittore di terra del cavo è contraddistinto dai colori gialloverde. Nel caso di installatione sopra un foro da incasso l'allaccio elettrico del piano e quello del foro delve essere realizzato separamente, sia per ragioni di sicurezza elettrica che per facilitare l'eventuale estraibilità del foro.

Allaccimento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicate nella targhetta caratteristiche.

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non delve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50^ la temperature ambiente.

! L'installatore è responsable del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allciamento accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche;
• la tensione di alimentazione sia compresa nei valori nella targhetto caratteristiche;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostuire la presa o la spina; non usare prolonghe e multiple.

! Ad apparentecchio installato, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.
! Il cavo non delve subire piegature o compressioni.
! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).
! L'azienda declina agli responsabilità qualora questo norme non vengano rispetto.

Collegamento gas

Il collegamento dell'apparecchio alla tubazione o alla bombola del gas dovrè essere effettuato come prescritto dalle Norme UNI-CIG 7129 e 7131 e successivi aggiornamenti, solo dopo essersi accertati cheesso è regolato per il tipo di gas con cui sare alimentato. In caso contrario eseguire le operazioni indicate al paragrafo "Adattamento ai diversi tipi di gas". Nel caso di alimentazione con gas liquido, da bombola, utilizzato regolatori di pressione conformi alle Norme UNI-EN 12864 e successivi.

! Per un sicuro funzionamento, per un adeguato uso dell'energia e maggiore durata dell'apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 "Caratteristiche dei bruciatori ed ugelli".

Allaccio con tubo rigido (rame o acciaio)

! L'allaccio all'impianto gas deve essere effettuato in modo da non provocare sollecitazioni di alcun genere all'apparecchio.

Sulla rampa di alimentazione dell'apparecchio è presente un raccordo a "L" orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risultati necessario ruotare il raccordo sostituire tassativamente la guarnizione di tenuta (in dotazione con l'apparecchio). Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.

Allaccio con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati

Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.

La messa in opera di tali tubi deve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia maggiore di 2000 mm. Ad allacciamento avvenuto assicurarsi che il tubo metallico flessibile non venga a contatto con parti mobili o schiacciato.

! Utilizzare esclusivamente tubi conformi alla Norma UNICIG 9891 e guarnizioni di tenuta conformi alle Norme Nazionali in vigore.

Controllo Tenuta

! Ad installatione ultimata controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma.

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da quello per il quale esse è predisporto (indicato sulla etichetta fissata nella parte inferiore del piano o sull'imballo), occorre sostituire gli ugelli dei brucitori effettuatinge le seguenti operazioni:

1. togliere le griglie del piano e sfilare i bruciatori dalle loro sedi.
2. svitare gli ugelli, servendosi di una chiave a tubo da 7mm e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella 1 "Caratteristiche dei

bruciatori ed ugelli"). Nel caso del bruciatore Mini WOK, per svitare l'ugello utilizzato una chiave aperta da 7mm (vedi figura).

1. rimontare le parti eseguendo all'inverso le operazioni.

2. al termine dell'operazione, sostituite la vecchia etichetta taratura con quale corrispondente al nuovo gas d'utilizzo, reperibile presso i Nostri Centri Assistenza Tecnica.

Sostituzione degli ugelli su bruciatore Mini DUAL

1. togliere le griglie e sfilare i brucitori dalle loro sedi. Il bruciatore è composto da due parti Separate;
2. svitare le 3 viti e togliere il bruciatore;
3. svitare le 2 viti (vedi figure);

1. Svitare l'ugello "A", servendosi di una chiave a tubo da 7mm. Per svitare l'ugello "B"utilizzare una chiave aperta da 7mm (vedi figura). Sostituire gli ugelli con quelli adattati al nuovo tipo di gas (vedi tabella 1).

2. rimettere in posizione tutti i componenti seguito le operazioni inverse rispetto alla sequenza di cui sopra.

3. Regolazione aria primaria dei bruciatori I bruciatori non necessitano di nessuna regolazione dell'aria primaria.

4. Regolazione minimi

5. Portare il rubinetto sulla posizione di minimo;

1. Togliere la manopola ed agire sulla vite di regolazione posta all'interno o di fianco all'astina del rubinetto fino ad ottenere una piccola fiamma regolare.

2. Verificare che ruotando rapidamente la manopola alla posizione di massimo a quella di minimo non si abbiano spegnimenti dei bruciatori.

3. Negli apparecchi provvisti del dispositivo di sicurezza (termocoppia), in caso di mancato funzionamento del dispositivo con bruciatori al minimo aumento la portata dei minimi stessi agenda sulla vite di regolazione.
4. Effettuata la regolazione, ripristinate i sigilli posti sui bypass con ceralacca o materiali equivalenti.

! Nel caso dei gas liquidi, la vite di regolazione dovrè essere avvitata a fondo.

! Al termine dell'operazione sostituire la vecchia etichetta di taratura con quella correspondente al nuovo gas di utilizzato, reperibile presso i nostri Centri Assistenza Tecnica.
! Qualora la pressione del gas utilizzato sa diversa (o variabile) da quella prevista, è necessario installare, sulla tubazione d'ingresso un appropriato regolatore di pressione (secondo EN 88-1 e EN 88-2 "regolatori per gas canalizzati").

TARGHETTA CARATTERISTICHE
Collegamenti elettrici	tensione 220-240V ~ 50/60Hz potenza massima assorbita: (vedi targhetta caratteristiche)
CE	Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CEE del 15/12/04 (Compatibleità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. 90/396/CEE del 29/06/90 (Gas) e successive modificazioni - 2002/96/CE e successive modificazioni

Caratteristiche dei bruciatori ed ugelli

Tabella 1				Gas liquido					Gas naturale
Bruciatore		Diametro (mm)	Potenza termica kW (p.c.s.*) Ridot.	Potenza termica kW (p.c.s.*) Nomin.	By-Pass 1/100 (mm)	ugello 1/100 (mm)	portata* g/h		Potenza termica kW (p.c.s.*) Nomin.	ugello 1/100 (mm)	portata* l/h
							***	**
Rapido (R)		100	0,70	3,00	39	86	218	214	3,00	116	286
Ultra Rapido (UR)		100	0,70	3,40	39	91	247	243	3,40	123	324
Semi Rapido (S)		75	0,40	1,65	28	64	120	118	1,65	96	157
Ausiliario (A)		55	0,40	1,00	28	50	73	71	1,00	79	95
Mini WOK (MW)		110	1,30	3,50	57	91	254	250	3,50	138	333
Mini DUAL	MD interno	40	0,20	0,60	23	37	44	43	0,70	66	67
	MD esterno	108	1,30	4,00	54	93	291	286	4,00	135	381
Pressioni di alimentazione		Nominate (mbar) Minima (mbar) Massima (mbar)					28-30	37	20
							20	25	17
							35	45	25

• A 15°C e 1013 mbar-gas secco
  ** Propano P.C.S. = 50.37 MJ/Kg
  *** Butano P.C.S. = 49.47 MJ/Kg

Naturale P.C.S. = 37.78 MJ/m³

TV 631 GH

TV 631 E GH

TV 640 GH

TV 641 GH

TV 750 GH

TV 751 GH

! E' possibl e installare il piano solo sopra forn incasso dotati di ventilazione di raffreddamento.

IT

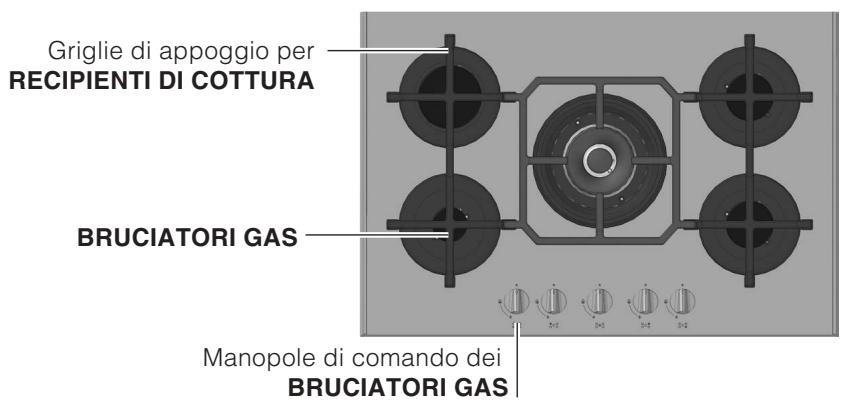

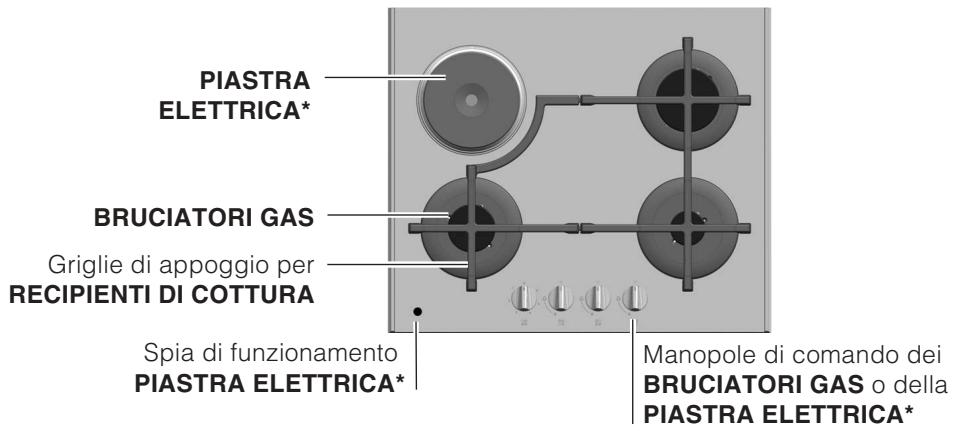

Vista d'insieme

• Spia FUNZIONAMENTO PIASTA ELETTRICA* si accende per qualsiasi posizione della manopola diversa da quella di spento
• BRUCIATORI GAS sono di diverse dimensioni e potenze. Scegliete quello più adatto al diametro del recipiente da utilizzato.
• Manopole di lavoro dei BRUCIATORI GAS e della PIASTRA ELETTRICA* per la regolazione della fiamma o della potenza.
• Presente solo in alcuni modelli.

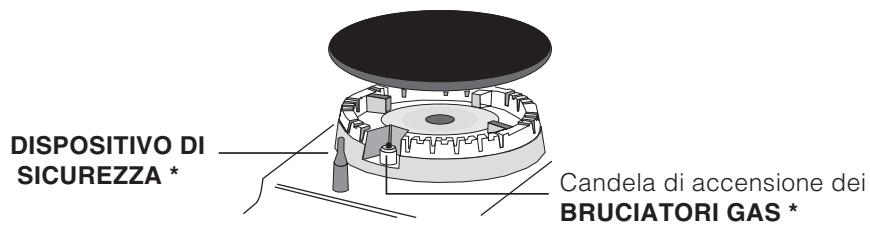

Candela di accensione dei BRUCIATORI GAS permette l'accensione automatica del bruciatore prescelto.
- DISPOSITIVO DI SICUREZZA in caso di spegnimento accidentale della fiamma, interrompe l'uscita del gas.

! Su ciascuna manopola è indicata la posizione del bruciatore gas o della piastra elettrica* corrispondente.

Brucitori gas

Il bruciatore prescelto più essere regolato alla manopola corrispondente come segue:

Spento

Massimo
Minimo

Per accendere uno dei brucitori, avvicinare allo stesso una fiamma o un accenditore, premere a fondo e ruotare la manopola corrispondente in senso antorario fino alla posizione di massima potenza. Nei modelli dotati di dispositivo di sicurezza, è necessario Maintainere premuta la manopola per circa 2-3 secondi finché non si scalda il disposativo che mantiene automaticamente accesa la fiamma. Nei modelli dotati di candela di accensione, per accendere il bruciatore prescelto, premere a fondo e ruotare la manopola corrispondente in senso antorario fino alla posizione di massima potenza, tenendola premuta fino all'avvenuta accensione.

! Nel caso di una estinzione occidentale delle fiamme del bruciatore, chiudere la manopola di lavoro e ritentare l'accensione dopo almeno 1 minuto.

Per spegnere il bruciatore occorre ruotare la manopola in senso orario fino all'arresto (correspondente al symbolo “”).

II bruciatore Mini DUAL*

Questo bruciatore a gas è formato da due fuochi concentrici. L'utilizzo di entrambi i fuochi sviluppa un'elevata potenza che riduce i tempi di cottura rispetto ai bruciatori tradizzionali. La dopbia corona, inoltre, rende più uniforme la distribuzione di calore sul fondo della pentola.

Possono essere usati contentitori di tutte le dimensioni, in quello caso per piccoli recipienti accendete il solo bruciatore interno. Il bruciatore si comanda con un'unica manopola.

Per accenderlo premere a fondo la manopola e ruotare in senso antiorario fino alla posizione di

massimo ©. Il bruciatore è dotato di accensione elettronica che entra in funzione automaticamente premendo la manopola.

• Presente solo in alcuni modelli.

Poichè il bruciatore è dotato di dispositivo di sicurezza, è necessario mantenere premuta la manopola per circa 2-3 secondi finché non si scaldà il dispositivo che mantiene automaticamente accesa la fiamma.

Il bruciatore può essere regolato alla manopola.
come segue:

Spento

Accensione e corona interna al massimo
Corona interna al minimo
Entrambe le corone sono al massimo
6 Entrambe le corone sono al minimo

Per spegnere il bruciatore occorre ruotare la manopola in senso orario fino all'arresto (correspondente al significolo “ ”).

Consigli pratici per l'uso dei bruciatori

Al fine di ottenere il massimo rendimento è usidericordare quando segue:

• utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al fine di evitare che le fiamme fluoriscano dal fondo dei recipienti.
• utilizeszare sempre recipienti a fondo piatto e con coperchio.
• al momento dell'ebollizione ruotare la manopola fino alla posizione di minimo.

Per identificare il tipo di bruciatore fate riferimento ai disegni presenti nel paragrafo "Caratteristiche dei bruciatori ed ugelli".

Bruciatore	Ø Diametro Recipienti(cm)
Ultra Rapido (UR)	24 – 26
Rapido (R)	24 – 26
Semi Rapido (S)	16 – 20
Auxiliario (A)	10 – 14
Mini Dual (MD interno)	12 – 16
Mini Dual (MD esterno)	24 – 26

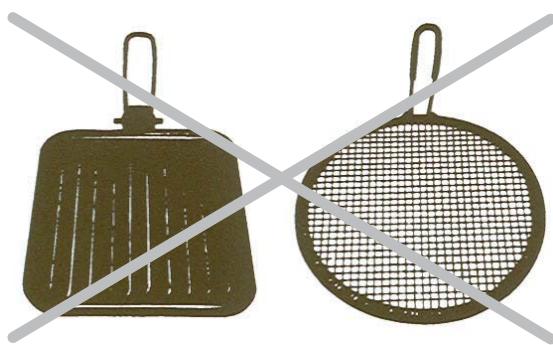

! Non utilizzato diffusori, tostapanese o griglie per carne in acciaio inossidabile sui fuochi a gas.

Consigli pratici per l'uso delle piastre elettriche*

Per evitare dispersioni di calore e danni alla piastra è bene usare recipienti con fondo piano e di diametro non inferiore a quello della piastra.

Pos.	Piastra normale o rapida
0	Spento
1	Cottura di verdure, pesci
2	Cottura di patate (a vapore) minestre, ceci, fagioli
3	Proseguito di cottura di grande quantità di cibi, minestroni
4	Arrostire (medio)
5	Arrostire (forte)
6	Rosolare o raggiungere bollitura in molto tempo

Prima di utilizzarle per la prima volta, è necessario riscaldare le piastre di cottura alla massima temperatura per circa 4 minuti,enza pentola. Durante esta fase iniziale, il rivestimento protettivo si indurisce e raggiunge la massima resistenza.

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Sicurezza generale

• Questo apparecchio riguarda un apparecchio da incasso di classe 3.
• Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d'aria. Accertarsi che nella loro installatione siano rispettati i requisiti richiesti nel paragrafo relativivo al "Posizionamento".
• Le istruzioni sono valide solo per i paesi di destinazione i cui symboli figurano sul libretto e sulla targa matricola.
• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persona adulte e secondo le istruzioni riportate in quello libretto.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde delorno.
• Non ostruire le aperture di ventilazione e di smaltimento di calore.
• Assicurarsi sempre che le manopole siano nella posizione “ ”/“O” quando l'apparecchio non è utilizzato.
• Non staccare la spina alla presa della corrente tirando il cavo, pensi afferrando la spina.
• Non fare pulizia o manutenzione perché aver prima staccato la spina alla rete elettrica.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).
• Assicurarsi che i manici delle pentole siano sempre rivolti versuso l'internalo del piano cottura per evitare che vengano urtati accidentamente.
• Non chiudere il coperchio in vetro (se presente) con i bruciatori gas o la piastra elettrica ancora caldi.

Non lasciare accesa la piastra elettrica alla pentole.
- Nonutilizzare pentole instabili o deformate.
- Non è previsto che l'apparecchio venga utilizzato da persona (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persona inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsablee della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
- Evitare che i bambini giochino con l'apparecchio.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dimessi devono essere raccolti separatamente per ottimizzato il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute umana e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Si potranno consegnare gli elettrodomestici dimessi al servizio di raccolta pubblico, portarli presso le apposite aree comunali o, se previsto alla legge nazionale in materia, renderli ai rivenditori contestualmente all'acquisto di un nuovo prodotto di tipo equivalente.

Tutti i principali produttori di elettrodomestici sono attivi nella creazione e gestione di sistemi di raccolta e smaltimento degli appearecchi dimessi.

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

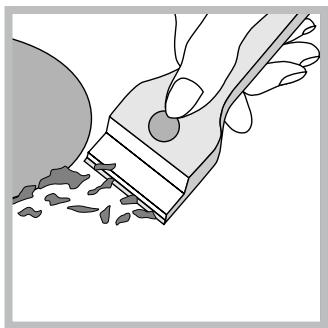

Pulire l'apparecchio

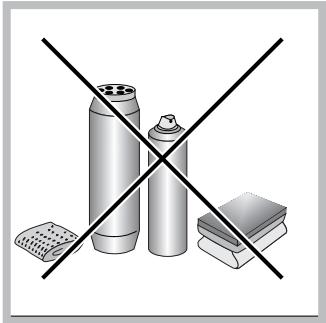

! Evitare l'uso di detergenti abrasivi o corrosivi, quali gli smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimediabilmente la superficie.

! Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.
- Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina.
- Gli elementi mobili dei brucitori vanno lavati frequentemente con acqua calda e detersivo avendo cura di eliminare le eventuali incrostazioni.
- Nei piani dotati di accensione automatica occorre procedere frequentemente ad una accurata pulizia della parte terminale dei dispositivi di accensione istantanea elettronica e verificare che i fori di uscita del gas non siano ostruiti.
- prima di iniziare a cucinare, la superficie del piano deve essere pulita using an un panno umido per rimuovere polvere o residui di cibi cotti precedentamente. La superficie del piano dovrè essere pulita regolarmente con una soluzione di acqua tiepida e detergente non abrasivo.

Periodicamente sera necessario usare dei prodotti

specifici per la pulizia dei piani di cottura in vetroceramica.
Dapprima togliere dal piano di cottura tutti i resti di vivande e spruzzi di grasso con un raschietto per la pulizia per esempio CERA (non in dotazione).

Pulire il piano di cottura quando è tiepido; utilizzare un prodotto di pulizia adatto (come quello della linea Solutions disponibile presso tutti i Centri Assistenza Tecnica) e carta da cucina, strofinare con un panno umido ed asciugare. Fogli di alluminio, oggetti in plastica o materiale sintetico, che si siano accidentally liquefatti, come pure lo zucchero o

vivande ad alto contento zuccherino vanno eliminati immediatamente alla zona di cottura più alta calda con un raschietto. Prodotti di pulizia specifici formano uno strato superficie altrasparente repellente allo sporco. Questo proteggeanche la superficie da eventuali danni causati da vivande ad alto contentuto

zuccherino. In nessun
casoutilizzare
spugne o prodotti
abrasivi,anche
detersivi
chimicamente
aggressivi come gli
spray da forno o
prodotti smacchianti
vanno evitati.

• L'acciaio inox può rimonere macchiato se a contatto per lungo tempo con acqua fortemente calcarea o con detergenti aggressivi (continenti fosforo). Si consiglia di sciacquare abbondamente ed asciugare dopo la pulizia. E' inoltre opportuno asciugare eventuali trabocchi d'acqua.

Manutenzione rubinetti gas

Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sare necessario provedere alla sostituzione del rubinetto stesso.

! Questa operazione deve essere effettuata da un technician autorizzato dal costruttore.

Può accadere che il piano non funzioni o non funzioni bene. Prima di chiamare l'assistenza, vediamo che cose si può fare. Innanzi tutto verificare che non ci siano interruzioni nelle reti di alimentazione gas ed elettrica, ed in particolare i rubinetti gas a monte del piano siano aperti.

Anomalie

Il bruciatore non si accende o la fiamma non è uniforme.

La fiamma non rimane accesa.

Il bruciatore in posizione di minimo non rimane acceso.

I recipients sono instabili.

Se, nonostante tutti i controlli, il piano non funziona e l'inconveniente da voi rilevato persiste, chiamate il Centro Assistenza Tecnica. Comunicare:

• il modello della macchina (Mod.)
• il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetto caratteristiche posta sull'apparecchio e/o sull'imballo.

! Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

Assistenza Attiva 7 giorni su 7

ASSISTENZA -RICAMBI- ACCESSORI 199.199.199

NUMERO UNICO

Se nasce il bisogno di assistenza o manutenzione basta chiamare ilNumero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

É attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaatore Telefonico; per maggiori informazioni consultare il site www.scholtes.com

IT

GB

FR

Italiano, 1

English,12

Français, 23

Nederlands, 36

TV 631 GH
TV 631 E GH
TV 640 GH
TV 641 GH
TV 750 GH
TV751GH

Contents

Installation, 13-16

Positioning
