Marca	Indesit
Modello	C YD 103D WW IT
Colore	Bianco
Tipo di prodotto	Asciugatrice a condensazione
Installazione	Libera
Caricamento	Frontale
Capacità massima	10 kg
Classe energetica	D
Numero di programmi	16
Display	Digitale LED
Partenza ritardata	Sì
Protezione anti-piega	Sì
Rumorosità	65 dB(A)
Potenza assorbita	2550 W
Alimentazione	220-240 V, 50 Hz
Dimensioni (L x P x A)	595 x 640 x 850 mm
Peso netto	43 kg
Gestione condensa	Serbatoio rimovibile
Filtro pelucchi	Rimovibile e pulibile
Manutenzione	Pulizia filtro e serbatoio dopo ogni ciclo
Blocco sicurezza bambini	Sì
Disponibilità ricambi	Ricambi originali per 10 anni
Manuale utente	Disponibile online in formato PDF

Domande frequenti - C YD 103D WW IT INDESIT

Qual è la capacità massima di asciugatura?

La capacità massima è di 10 kg, ideale per famiglie numerose. Per un'asciugatura ottimale, non superare il carico consigliato dal programma selezionato.

Come si pulisce il filtro dell'asciugatrice?

Aprire lo sportello, estrarre il filtro, rimuovere i pelucchi con le mani o con un panno umido e risciacquare se necessario. Lasciarlo asciugare completamente prima di reinserirlo.

Dove va l'acqua di condensa?

L'acqua viene raccolta in un serbatoio dedicato. Dopo ogni ciclo è meglio svuotarlo, oppure collegare l'asciugatrice a uno scarico fisso se il modello lo consente.

Come si usa la partenza ritardata?

Selezionare il programma, premere il tasto partenza ritardata e scegliere il ritardo desiderato con i pulsanti +/-. L'asciugatrice si avvierà automaticamente allo scadere del tempo.

Posso asciugare capi di lana o seta?

Sì, utilizzando i programmi specifici a bassa temperatura. Metti i capi in un sacchetto a rete per proteggerli e rimuovili appena il ciclo termina.

Perché il programma dura più di quanto previsto?

La durata dipende dalla quantità di biancheria, dal livello di umidità e dalla centrifuga precedente. Se il carico è molto bagnato, il ciclo si allunga automaticamente.

L'asciugatrice emette molto rumore?

Il livello di rumorosità è pari a circa 65 dB(A), un valore simile a quello di un normale asciugabiancheria. Si consiglia di installarla su una superficie piana e stabile.

Cosa fare se l'asciugatrice non parte?

Controllare che la porta sia chiusa correttamente, che la spina sia inserita e che il filtro sia pulito. Se il display non si accende, contattare l'assistenza tecnica.

Come funziona il blocco di sicurezza bambini?

Il blocco impedisce ai bambini di modificare il programma; per attivarlo, tenere premuto il tasto dedicato per circa 3 secondi finché compare il simbolo sul display.

Dove posso trovare il manuale completo?

Il manuale utente in italiano è disponibile gratuitamente in PDF su notice-facile.com e sul sito del produttore. È suddiviso in 36 pagine con istruzioni per l'uso e la manutenzione.

MANUALE UTENTE C YD 103D WW IT INDESIT

invitiamo a leggere questa guida prima di utilizzare questo prodotto!

Grazie per aver scelto il prodotto INDESIT. Vorremmo che lei potesse raggiungere un livello di efficienza ottimale da questo prodotto di alta qualità, realizzato con una tecnologia all'avanguardia. Assicuratevi di aver letto e compreso fondo questa guida e la documentazione supplementare prima dell'uso.

Osservare tutte le avvertenze e le informazioni qui contenute. In questo modo sarà possibile proteggere sia voi che il vostro prodotto da potenziali danni.

Conservare il manuale. Qualora il prodotto venga ceduto a un'altra persona, consegnare anche questo manuale.

Simboli e note

Nel manuale sono utilizzati i seguenti simboli:

Pericolo che può causare morte o lesioni

Leggere il manuale

Informazioni importanti o consigli utili per l'uso

Attenzione alle superfici calde

Avvertenza contro le scosse elettriche

Attenzione al pericolo di radiazioni UV

Attenzione alle scottature

L'imballaggio del prodotto è fatto di materiali riciclabili, in conformità con la Normativa Ambientale Nazionale.

Attenzione al fuoco

AVVISO Pericolo che può causare danni materiali al prodotto o all'area circostante

1 NORME DI SICUREZZA .... 5
2 Istruzioni per l'ambiente 13
2.1 Rispetto dei regolamenti WEEE e smaltimento dei rifiuti....13
2.2 Informazioni sull'imballaggio ....13
2.3 Conformità alle norme e informazioni sui test / Dichiarazione di conformità ONU13
3 La vostra asciugatrice .... 14
3.1 Specifiche tecniche ....14
3.2 La tua asciugatrice ....15
3.3 Informazioni sull'imballaggio 15
4 Installazione....16
4.1 Corretto posizionamento per l'installazione....16
4.2 Rimozione del gruppo di sicurezza usato per la spedizione del prodotto......17
4.3 Collegamento all'acqua 17
4.4 Regolazione dei supporti ....17
4.5 Spostamento dell'asciugatrice....17

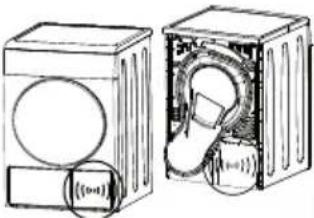

4.6 Attenzione al rumore....18
4.7 Sostituzione della lampadina....18
5 Preparazione....19
5.1 Bucato adatto per l'asciugatura in asciugatrice....19
5.2 Bucato non adatto all'asciugatura in asciugatrice ....19
5.3 Preparare il bucato da asciugare....19
5.4 Cosa fare per il risparmio energetico....19
5.5 Capacità di carico corretta....20

6 Funzionamento del prodotto....21

6.1 Pannello di controllo ....21

6.2 Simboli 21

6.3 Preparazione dell'asciugatrice 22

6.4 Selezione programma e tabella di consumo....23

6.5 Funzioni ausiliarie....25

6.6 Spie luminose di avvertenza....25

6.7 Avvio del programma....26

6.8 Blocco bambini 26

6.9 Modifica del programma dopo che è stato avviato....26

6.10 Annullamento del programma....27

6.11 Fine del programma....27

6.12 Funzionalità Odore....27

7 Manutenzione e pulizia.... 28

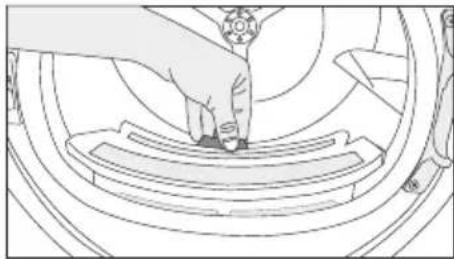

7.1 Filtri per lanugine (filtri interni ed esterni) / Pulizia della superficie interna dell'oblò di caricamento ....28

7.2 Pulizia del sensore ....29

7.3 Svuotare il serbatoio dell'acqua 30

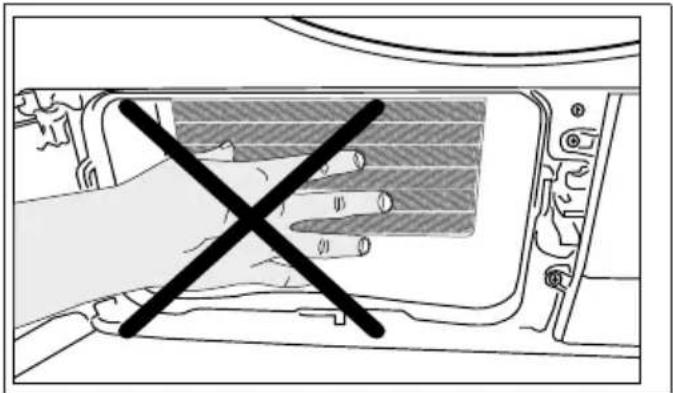

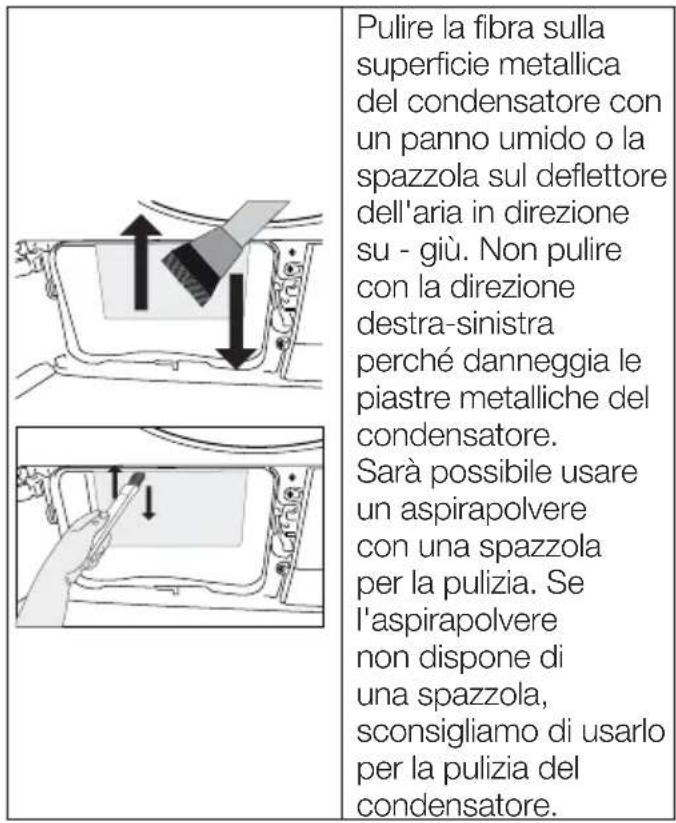

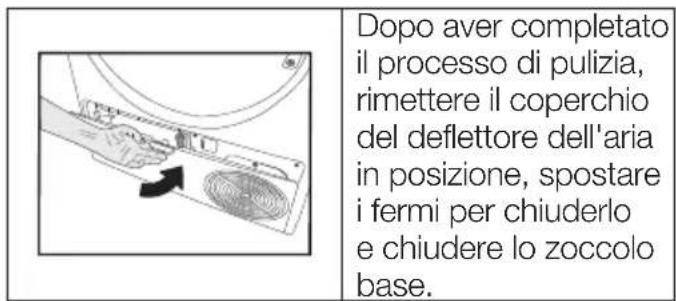

7.4 Pulizia del condensatore....30

8 Guida alla risoluzione dei problemi 32

IMPORTANTE: DA LEGGERE E OSSERVARE

Questo simbolo ricorda che è necessario leggere il presente ale di istruzioni. Prima di utilizzare l'apparecchio, leggere le seguenti di sicurezza. Conservarle per eventuali consultazioni successive. o manuale e l'apparecchio sono corredati da importanti avvertenze rezza, da leggere e rispettare sempre. Il fabbricante declina asi responsabilità che derivi dalla mancata osservanza delle presenti ioni di sicurezza, da usi impropri dell'apparecchio o da errate tazioni dei comandi.

AVVERTENZA:

- Questa icona indica che questo apparecchio utilizza un refrigerante infiammabile. Se il refrigerante fuoriesce e viene esposto a una fonte di accensione esterna, sussiste il rischio di incendio.

Questo apparecchio contiene il refrigerante R290, infi ammabile ma oso dell'ambiente

Tenere i bambini di età inferiore a 3 anni lontani dall'apparecchio.

Senza la sorveglianza costante di un adulto, tenere l'apparecchio fuori dalla portata dei bambini di età inferiore a 8 anni. L'uso di questo apparecchio da parte di bambini di età superiore agli 8 anni, di persone con ridotte capacità fi siche, sensoriali o mentali o di persone sprovviste di esperienza e conoscenze adeguate è consentito solo con un'adeguata sorveglianza, o se tali persone siano state istruite sull'utilizzo sicuro dell'apparecchio e siano consapevoli dei rischi. Non consentire ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione ordinaria non devono essere effettuate da bambini senza la supervisione di un adulto.

AVVERTENZA: Non arrestare l'asciugatrice prima del termine del di asciugatura; se ciò fosse necessario, estrarre velocemente tutti i stenderli per favorire la dispersione del calore.

Gli articoli che sono stati sporcati con sostanze come olio da cucina, acetone, alcool, benzina, cherosene, smacchiatori, trementina, cere e rimuovi-cera e articoli come gommapiuma (schiuma di lattice), cuffie da doccia, tessuti impermeabili, articoli con supporto in gomma e vestiti o cuscini provvisti di imbottiture in gommapiuma non devono essere asciugati nell'asciugatrice. Svuotare bene le tasche, soprattutto se possono contenere accendini e fi ammiferi. Non utilizzare l'asciugatrice se sono state usate sostanze chimiche per il lavaggio.

Evitare di introdurre nell'asciugatrice capi che presentino residui di olio, a causa della loro elevata infi ammabilità.

Non forzare l'oblò e non utilizzarlo come gradino.

USO CONSENTITO

ATTENZIONE: l'apparecchio non è destinato ad essere messo in funzione mediante un dispositivo di commutazione esterno, ad esempio un temporizzatore, o attraverso un sistema di comando a distanza separato.

L'apparecchio è destinato all'uso domestico e ad applicazioni analoghe, quali: aree di cucina per il personale di negozi, uffici e altri contesti lavorativi; agriturismi; camere di hotel, motel, bed & breakfast e altri ambienti residenziali.

⚠️ Questo apparecchio non è destinato all’uso professionale. Non utilizzare l’apparecchio all’aperto.

Non conservare sostanze esplosive oppure infi ammabili (ad es. taniche di benzina o bombolette spray) all'interno o in prossimità dell'apparecchio, per evitare il pericolo di ince

Non caricare l'apparecchio oltre la capacità massima (kg di biancheria asciutta) indicata nella tabella dei programmi.

Non asciugare nell'asciugatrice capi che non siano stati lavati.

Assicurarsi che attorno all'asciugatrice non si accumulino pelucchi o polvere.

Gli ammorbidenti o i prodotti simili devono essere usati nelle modalità specifi cate nelle relative istruzioni.

Non asciugare eccessivamente gli indumenti.

Non bere, non riutilizzare e non preparare alimenti con acqua condensata. Può essere dannoso per la salute e causare danni alla proprietà.

AVVERTENZA: Non danneggiare i tubi del circuito del refrigerante dell'apparecchio.

INSTALLAZIONE

Per evitare il rischio di lesioni personali, le operazioni di movimentazione e installazione dell'apparecchio devono essere eseguite da almeno due persone. Per evitare rischi di taglio, utilizzare guanti protettivi per le operazioni di disimballaggio e installazione.

L'installazione, comprendente anche eventuali raccordi per l'alimentazione idrica e i collegamenti elettrici, e gli interventi di riparazione devono essere eseguiti da personale qualifi cato. Non riparare né sostituire alcuna parte dell'apparecchio, salvo quando specificato nel manuale dell'utente. Tenere i bambini a distanza dal luogo dell'installazione. Dopo aver disimballato l'apparecchio, assicurarsi che non sia stato danneggiato durante il trasporto. In caso di problemi, contattare il rivenditore o il Servizio Assistenza più vicino. A installazione completata, conservare il materiale di imballaggio (parti in plastica, polistirolo, ecc.) fuori della portata dei bambini per evitare il rischio di soffocamento. Per evitare rischi di scosse elettriche, prima di procedere all'installazione scollegare l'apparecchio dalla rete elettrica. Durante l'installazione, accertarsi che l'apparecchio non possa danneggiare il cavo di alimentazione e causare così rischi di scosse elettriche. Attivare l'apparecchio solo dopo avere completato la procedura di installazione.

AVVERTENZA: Nell'involucro dell'apparecchio o nella struttura ata, mantenere le aperture di ventilazione libere da ostruzioni.

Installare l'asciugatrice in un locale sufficientemente ventilato (porta, griglia di aerazione o altra apertura di ampiezza superiore a 500 per evitare il ricircolo dei gas prodotti da apparecchi alimentati da combustibili, inclusi i camini. Se l'asciugatrice è installata sotto un di lavoro, lasciare una distanza di 10 mm tra il pannello superiore sciugatrice e gli oggetti sovrastanti e una distanza di 15 mm tra i fi dell'apparecchio e le pareti dei mobili adiacenti.

Assicurarsi che l'apparecchio non sia installato vicino a una fonte di

L'asciugatrice non deve essere installata in modo tale da impedireura completa dello sportello, ad esempio dietro una porta conura, una porta scorrevole o una porta incardinata sul lato opposto a dell'asciugatrice.

L'apparecchio deve essere installato contro una parete per limitare sso al suo lato posteriore.

Evitare l'uso di tappeti che possano ostruire le aperture di zione alla base dell'asciugatrice.

Prima di installare l'asciugatrice sopra una lavatrice, contattare il io Assistenza o un rivenditore autorizzato per richiedere l'elenco eto dei modelli compatibili. L'installazione a colonna deve essereatoriamente eseguita tramite un apposito kit disponibile presso il io Assistenza o i rivenditori autorizzati. Le istruzioni di montaggio ornite insieme al kit.

AVVERTENZE ELETTRICHE

Deve essere possibile scollegare l'apparecchio dalla rete elettrica erendo la spina, se questa è accessibile, o tramite un interruttore colare installato a monte della presa nel rispetto dei regolamenti vi vigenti; inoltre, l'apparecchio deve essere messo a terra in rmità alle norme di sicurezza elettrica nazionali.

Non utilizzare cavi di prolunga, prese multiple o adattatori. Al e dell'installazione, i componenti elettrici non dovranno più essere sibili all'utilizzatore. Non utilizzare l'apparecchio quando si è ti oppure a piedi nudi. Non accendere l'apparecchio se il cavo di tazione o la spina sono danneggiati, se si osservano anomalie di namento o se l'apparecchio è caduto o è stato danneggiato.

Se il cavo di alimentazione è danneggiato, deve essere sostituito no dello stesso tipo dal produttore, da un centro di assistenzaizzato o da un tecnico qualifi cato per evitare situazioni di pericolo o di scosse elettriche.

PULIZIA E MANUTENZIONE

AVVERTENZA: Per evitare rischi di folgorazione, prima di casi intervento di manutenzione accertarsi che l'apparecchio sia o e scollegato dall'alimentazione elettrica. Per evitare il rischio noni personali, utilizzare guanti protettivi (rischio di lacerazione) pe di sicurezza (rischio di contusione); assicurarsi che qualsiasi mentazione sia eseguita da due persone (ridurre il carico); mai are pulitrici a getto di vapore (rischio di scosse elettriche). Lezioni non professionali e non autorizzate dal produttore potrebbero portare un rischio per la salute e la sicurezza, per il quale il produttore può essere ritenuto responsabile. Qualsiasi difetto o danno causato arazioni o interventi di manutenzione non professionali non sarà to dalla garanzia, i cui termini sono descritti nel documento gnato con l'unità.

Prima di avviare un ciclo di asciugatura, pulire tutti i fi ltri dai chi depositati.

Non utilizzare alcuno strumento per pulire il fi ltro secondario, che obe danneggiare l'apparecchio e causare una perdita di gas.

SMALTIMENTO DEL MATERIALE DI IMBALLAGGIO

I materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal simbolo del riciclaggio

Le varie parti dell'imballaggio devono pertanto essere smaltite responsabilmente e in stretta osservanza delle norme stabilite dalle autorità locali.

SMALTIMENTO DEGLI ELETTRODOMESTICI

Questo prodotto è stato fabbricato con materiale riciclabile o riutilizzabile. Smaltire il prodotto rispettando le normative locali in materia. Per ulteriori informazioni sul trattamento, il recupero e il riciclaggio degli elettrodomestici, contattare l'ufficio locale competente, il servizio di raccolta dei rifi uti domestici o il negozio presso il quale il prodotto è stato acquistato. Questo apparecchio è contrassegnato in conformità alla direttiva europea 2012/19/UE, Rifi uti di apparecchiature elettriche ed elettroniche (RAEE) e alle norme sui rifi uti di apparecchiature elettriche ed elettroniche 2013 (e successive modifi che).

Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le conseguenze negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo apparecchio non deve essere smaltito come rifi uto domestico, bensì conferito presso un centro di raccolta preposto al ritiro delle apparecchiature elettriche ed elettroniche.

- La lavatrice non può essere messa sopra all'asciugatrice.

Tabella per l'installazione della lavatrice e asciugatrice
Tipo di kit per lo stoccaggio Profondità (TD=Asciugatrice, WM: Lavatrice)
Plastica - 54/60 cm con o senza cinghia	60 cm TD --> WM≥50 cm / 54 cm TD --> WM>45 cm
Plastica - 46 cm con o senza cinghia	46cm TD --> WM≥54cm
Con ripiano - 60 cm 60cm TD --> WM≥50cm
Con ripiano - 54 cm 54cm TD --> WM>45cm

Documentazione normativa,documentazione standard,ordinazione di pezzi di ricambio e altre informazioni sul prodotto possono essere reperite:Utilizzando il codice QR nel proprio apparecchioVisitando il nostro sito webdocs.indesit.eu /docs y parts-selfservice.europeanappliances.comOppure,contatare il Servizio Assistenza Tecnica(al numero di telefono riportato sul libretto di garanzia). Quando si contatta il Servizio Assistenza Tecnica,fornire i codici presenti sulla targhetta matricola del prodotto.É possibile trovare maggiori informazioni sul proprio modello online su https:/eprel.ec.europa.eu/,che é il database ufficiale dei prodotti EPRER dell'Unione Europea.Dopo aver selezionato la categoria di prodotto,inserire l'identificativo del modello del prodotto.L'identificativo del modello é composto da lettere e numeri e si trova sulla targhetta d'identificazione,comeMod. (vedere immagine a destra).Per ricevere un'assistenza più completa, registrare il prodotto suwww.register10.eu

2.1 Rispetto dei regolamenti WEEE e smaltimento dei rifiuti

Questo prodotto non contiene i materiali pericolosi e proibiti indicati nel "Regolamento sul controllo dei rifiuti di apparecchiature elettriche ed elettroniche" pubblicato dal Ministero dell'ambiente e dell'urbanizzazione della Repubblica di Turchia. Il prodotto è conforme alle normative WEEE. Questo prodotto è stato fabbricato con componenti e materiali di alta qualità riciclabili e riutilizzabili. Non è quindi necessario smaltire questo

prodotto con altri rifiuti domestici al termine del suo ciclo di vita. Portarlo presso un punto di raccolta per apparecchiature elettriche ed elettroniche. Sarà possibile informarsi in merito a questi punti di raccolta presso la propria amministrazione locale. Sarà possibile contribuire alla protezione dell'ambiente e delle risorse naturali consegnando i prodotti usati per il riciclaggio.

Anche l'R290 è un refrigerante infiammabile. Accertarsi quindi che il sistema e i tubi non vengano danneggiati in fase di funzionamento e di trasporto.

Tenere il prodotto lontano da fonti di calore, altrimenti potrebbe prendere fuoco se danneggiato.

Non smaltire il prodotto gettandolo nel fuoco.

2.2 Informazioni sull'imballaggio

L'imballaggio del prodotto è realizzato con materiali riciclabili, in conformità con la legislazione nazionale. Non smaltire i rifiuti di imballaggio con i rifiuti domestici o altri rifiuti, smaltirli nelle aree di raccolta degli imballaggi specificate dalle autorità locali.

2.3 Conformità alle norme e informazioni sui test / Dichiarazione di conformità ONU

Le fasi di sviluppo, produzione e vendita di questo prodotto vengono condotte in conformità con le regole di sicurezza specificate in tutte le relative istruzioni dell'Unione Europea.

3 La vostra asciugatrice

3.1 Specifiche tecniche

IT

Altezza (regolabile) 84,6 cm / 86,6 cm*
Larghezza 59,8 cm
Profondità 60,7 cm
Capacità (max.) 10 kg**
Peso netto (± %10) 44 kg
Tensione	Vedere etichetta tipo***Ingresso alimeri
Codice modello

ENERG

SUPPLIER'S NAME

MODEL IDENTIFIER→(*)

Le informazioni sul modello memorizzate nel database del prodotto possono essere ottenute entrando nel seguente sito web e cercando il proprio identificatore di modello (*) che si trova sull'etichetta energetica. https://eprel.ec.europa.eu/

* Altezza minima: Altezza con il supporto regolabile chiuso.

Altezza massima: Altezza con il supporto regolabile aperto alla massima altezza.

** Peso del bucato asciutto prima del lavaggio.
*** La targhetta dei dati si trova sotto lo sportello dell'asciugatrice.

Al fine di migliorare la qualità dell'asciugatrice, le specifiche tecniche possono essere modificate senza preavviso.Le figure in questo manuale sono schematiche e potrebbero non corrispondere esattamente al prodotto.I valori forniti con l'asciugatrice o i documenti di accompagnamento sono letture di laboratorio secondo le rispettive norme. Questi valori possono differire a seconda dell'uso e delle condizioni ambientali.

3.2 La tua asciugatrice

1. Pannello superiore
2. Pannello di controllo
3. Porta di carico
4. Apertura sportello zoccolo
5. Griglie di ventilazione
6. Piedini regolabili
7. Sportello filtro zoccolo
8. Etichetta tipo
9. Filtro Ianugine

10. Cavo di alimentazione

11. Cassetto del serbatoio dell'acqua

3.3 Informazioni sull'imballaggio

	1. Tubo di scarico acqua*		6. Contenitore di riempimento dell'acqua*
	2. Spugna di ricambio cassetto filtro*		7. Acqua pura*
	3. Manuale dell'Utente		8. Gruppo capsule fragranza*
	4. Cestello di asciugatura*		9. Spazzola*
	5. Manuale dell'utente del cestello di asciugatura*		10. Filtro stoffa*

*Può essere fornito in dotazione con la macchina, a seconda del modello.

4 Installazione

Leggere come prima cosa le "Istruzioni di sicurezza"!

Prima di consultare il servizio autorizzato più vicino per l'installazione dell'asciugatrice, vedere le informazioni nel manuale d'uso e assicurarsi che le utenze elettriche e dell'acqua siano conformi alle richieste. In caso contrario contattare un elettricista e un idraulico per rendere questi servizi conformi ai requisiti.

È responsabilità del cliente preparare il luogo in cui l'asciugatrice deve essere collocata e anche l'installazione dell'alimentazione e delle acque di scarico.

Controllare che non ci siano danni sull'asciugatrice prima di installarla. Se l'asciugatrice è danneggiata, non farla installare. I prodotti danneggiati causano un rischio per la sicurezza dell'utente. Attendere 12 ore prima di mettere in funzione l'asciugatrice.

AVVISO

Il prodotto include un agente refrigerante. Se il prodotto viene utilizzato subito dopo il suo trasporto, potrebbe danneggiarsi. Dopo ogni spostamento, il prodotto deve essere lasciato riposare per 12 ore.

4.1 Corretto posizionamento per l'installazione

• Installare l'asciugatrice su una superficie piana e stabile.
• L'asciugatrice è pesante. Non spostarla da soli.
• Far funzionare l'asciugatrice in un ambiente privo di polvere con una buona ventilazione.

• Lo spazio tra l'asciugatrice e il pavimento non deve essere ridotto da materiali quali ad esempio tappeti, pezzi di legno e fasce.

• Non bloccare le griglie di ventilazione dell'asciugatrice.

• Non ci devono essere porte che possono essere bloccate, porte scorrevoli o porte incernierate vicino all'ambiente di installazione dell'asciugatrice che possono bloccare l'apertura dell'oblò di caricamento.

- Una volta che l'asciugatrice è installata, le connessioni devono rimanere stabili. Dopo aver posizionato l'asciugatrice, assicurarsi che la parete posteriore non entri in contatto con alcuna estrusione (un rubinetto dell'acqua, una presa elettrica, ecc.).

- Posizionare l'asciugatrice con almeno 1 cm di spazio tra il prodotto e i bordi dei mobili.

- L'asciugatrice è adatta ad essere utilizzato tra +5°C e +35°C. Se utilizzata al di fuori di questo range di temperatura, il suo funzionamento potrebbe essere compromesso e danneggiato.

- L'asciugatrice non deve essere posizionata con il lato posteriore contro una parete.

Non appoggiare l'asciugatrice sul suo cavo di alimentazione.

* Ignorare il seguente avviso se il sistema del proprio prodotto non contiene R290

L'asciugatrice contiene il refrigerante R290.* R290 è un refrigerante ecologico, ma infiammabile.* Assicurarsi che l'ingresso dell'aria dell'asciugatrice sia aperto e ben ventilato.* Tenere lontane dall'asciugatrice potenziali fonti di fiamma viva.*

4.2 Rimozione del gruppo di sicurezza usato per la spedizione del prodotto

AVVISO
	Togliere il gruppo di sicurezza usato per la spedizione del prodotto prima di iniziare a usare il prodotto.

AVVISO

Non lasciare un accessorio o qualsiasi parte del gruppo di sicurezza usato per la spedizione del prodotto all'interno del tamburo.

4.3 Collegamento all'acqua

Invece di scaricare periodicamente l'acqua accumulata nel serbatoio dell'acqua, è possibile scaricare tramite il tubo di scarico dell'acqua fornito con l'asciugatrice.

Collegamento del tubo di scarico dell'acqua

		1-2 Rimuovere il tubo flessibile dietro l'asciugatrice tirandolo manualmente da dove è attaccato. Non usare un attrezzo per rimuovere il tubo.

3 Inserire un'estremità del tubo di scarico dell'acqua fornito con l'asciugatrice nel punto in cui è stato rimosso il tubo sull'asciugatrice.
4 Fissare l'altra estremità del tubo di scarico dell'acqua direttamente allo scarico delle acque reflue o a un lavandino.

AVVISO

Il tubo di scarico dell'acqua deve essere fissato a un'altezza massima di 80 cm.Assicurarsi che il tubo di scarico dell'acqua non sia attorcigliato, schiacciato o premuto tra lo scarico e l'asciugatrice.Il tubo deve essere collegato per non essere scollegato dalla sua posizione. L'acqua fuoriuscita può causare danni.Non allungare il tubo di scarico dell'acqua.Controllare se l'acqua scorre con un flusso adeguato. La linea di scarico non deve essere chiusa o intasata.

Se l'accessorio viene fornito in dotazione con un pack di accessori, invitiamo a consultare le istruzioni dettagliate.

4.4 Regolazione dei supporti

Fino a quando l'asciugatrice non sta in piedi in modo piano e robusto, regolare i supporti girandoli a destra e a sinistra.

4.5 Spostamento dell'asciugatrice

• Scaricare completamente l'acqua nell'asciugatrice.
• Se il prodotto è collegato tramite scarico diretto, togliere i collegamenti del tubo.

Si consiglia di spostare l'asciugatrice in posizione verticale. Altrimenti, inclinarlo verso il lato destro visto dal davanti e spostare l'asciugatrice. Attendere 12 ore prima di mettere in funzione l'asciugatrice.

4.6 Attenzione al rumore

		Durante il funzionamento del prodotto, il compressore può emettere rumori metallici di tanto in tanto, non si tratta di un'anomalia di funzionamento.
	Quando il prodotto è in funzione, l'acqua accumulata viene pompata nel serbatoio dell'acqua. È normale sentire dei suoni di pompaggio dall'apparecchio durante questa operazione.

4.7 Sostituzione della lampadina

Se l'asciugatrice ha la lampada di illuminazione del tamburo;

Consultare il servizio autorizzato per sostituire la lampadina/LED utilizzata nell'illuminazione dell'asciugatrice. La lampadina di questo prodotto non è adatta all'illuminazione domestica. L'uso previsto di questa lampada è quello di garantire il caricamento sicuro del bucato nell'asciugatrice. Le lampade utilizzate in questo apparecchio sono resistenti a condizioni fisiche pesanti come ad esempio temperature superiori a 50°C.

5 Preparazione

Leggere come prima cosa le "Istruzioni di sicurezza"!

5.1 Bucato adatto per l'asciugatura in asciugatrice

AVVISO

Il bucato non sicuro per l'asciugatrice può danneggiare l'apparecchio e il bucato stesso durante l'asciugatura. Attenersi alle istruzioni sulle etichette del bucato da asciugare. Asciugare solo il bucato con la scritta "dry machine safe - sicuro in asciugatrice" sulle etichette.

5.2 Bucato non adatto all'asciugatura in asciugatrice

AVVISO

Gli indumenti intimi con supporti metallici non devono essere asciugati in asciugatrice. Se questi supporti metallici si allentano e si strappano dall'indumento, si può danneggiare la macchina.I tessuti delicati da ricamo, gli indumenti di cotone e seta, gli indumenti fabbricati con tessuti delicati e pregiati, gli indumenti che non traspirano e le tende di tulle non devono essere asciugati in asciugatrice.

5.3 Preparare il bucato da asciugare

AVVISO

Oggetti quali ad esempio monete, parti metalliche, aghi, chiodi, viti, pietre ecc. possono danneggiare il gruppo di tamburi del prodotto o causare problemi di funzionamento. Controllare quindi tutto il bucato che verrà caricato sul prodotto. Asciugare il bucato con accessori metallici come le cerniere girandole al contrario. Chiudere le cerniere, i ganci e le chiusure, abbottonare i bottoni delle coperture, legare le cinture di tessuto e le cinture del grembiule.

5.4 Cosa fare per il risparmio energetico

- Usare la massima torcitura possibile mentre si lava il bucato. Sarà pertanto possibile ridurre il periodo di asciugatura oltre che il consumo di energia. Ordinare il bucato in base al tipo e allo spessore. Asciugare insieme gli stessi tipi di bucato. Per esempio, gli asciugamani da cucina e le tovaglie si asciugano più velocemente degli asciugamani da bagno.

- Seguire le indicazioni del manuale utente per la selezione del programma.

- Durante l'asciugatura non aprire l'oblò di caricamento qualora ciò non sia necessario. Qualora sia necessario aprire l'oblò di caricamento, non tenerlo aperto troppo a lungo.

• Non aggiungere bucato bagnato mentre l'asciugatrice funziona.

- Pulire il filtro in fibra prima e dopo ogni sessione di asciugatura.

- Per i modelli a condensazione, assicuratevi di pulire il condensatore almeno una volta al mese o dopo ogni 30 sessioni di asciugatura.

- Accertarsi che i filtri siano puliti. Rimandiamo alla sezione "Manutenzione e pulizia" per ulteriori dettagli in merito.

- Per i modelli con canna fumaria, seguire le regole di collegamento della canna fumaria specificate nelle guide e pulire la canna fumaria.

• Durante la sessione di asciugatura, ventilare adeguatamente l'ambiente in cui si trova l'asciugatrice.
• Sui modelli con pompa di calore, controllate il condensatore almeno ogni sei mesi e pulitelo se è sporco.
• Il programma Eco è il programma più efficiente dal punto di vista energetico per l'asciugatura della biancheria di cotone bagnata e viene utilizzato per valutare la conformità alle norme di progettazione ecologica.
• Tenere l'oblò di caricamento chiuso per evitare perdite di calore.

5.5 Capacità di carico corretta

AVVISO
	Se il bucato all'interno della macchina supera la capacità di carico massima, potrebbe non funzionare come previsto e potrebbe causare danni materiali o danneggiare il prodotto. Per ogni programma, attenersi alla capacità massima di carico.

- Caricare l'asciugatrice domestica fino alla capacità massima indicata dal produttore per i relativi programmi aiuta a risparmiare energia.

I pesi che seguono sono forniti a titolo esemplificativo.

Bucato	Peso indicativo (g)*	Bucato	Peso indicativo (g)*
Biancheria da letto in cotone (matrimoniale)	1500	Abito in cotone	500
Biancheria da letto (formato singolo)	1000 Abito 350
Lenzuolo da letto (matrimoniale)	500	Tessuto jeans	700
Lenzuolo da letto (singolo)	350	Fazzoletto (10 pezzi)	100
Tovaglia grande 700	Maglietta 125
Tovaglia piccola 250	Camicetta 150
Tovagliolo da tè 100		Camicia di cotone	300
Asciugamano da bagno	700 Camicie 200
Asciugamano 350

*Peso del bucato asciutto prima del lavaggio.

6 Funzionamento del prodotto

6.1 Pannello di controllo

1. Pulsante On/Off/Selezione programma.
2. Pulsante di selezione bassa temperatura.

3. Pulsante di selezione livello di asciugatura e della prevenzione delle rughe.

4. Pulsante di selezione dell'ora di fine e del blocco bambini.

5. Pulsante di programmazione del timer e di selezione dell'avviso acustico.
6. Pulsante Avvio/Standby.

6.2 Simboli

6.3 Preparazione dell'asciugatrice

• Collegare l'asciugatrice
- Aprire l'oblò di caricamento.
- Rimuovere qualsiasi materiale estraneo al suo interno.
- Mettere il bucato nell'asciugatrice senza esagerare a livello di quantità.
- Premere e chiudere l'oblò di caricamento.

AVVISO

Verificare che non vi sia bucato impigliato nell'oblò.

Non chiudere l'oblò di caricamento con forza.

- Quando si seleziona il programma desiderato utilizzando il pulsante di selezione Acceso/Spento/Programma, la macchina si accenderà.

Selezionare un programma usando il pulsante di selezione Acceso/Spento/Programma non significa che il programma è stato avviato. Per avviare il programma, premere il pulsante Start/Stand-by.

6.4 Selezione programma e tabella di consumo

IT
Programmi Descrizione del programma	Capacità (kg)	Velocità centrifuga della lavatrice (rpm)	Tempo di asciugatura (minuti)
Cotone	Con questo ciclo si possono asciugare i tessuti di cotone resistenti al calore. Si sceglie un'impostazione di asciugatura adeguata allo spessore del bucato da asciugare e al livello di asciugatura desiderato.	8 1000 280
		10 1000 249
Eco	I tessuti di cotone a strato singolo, casual, vengono asciugati nel modo più economico possibile.	8 1000 210
		10 1000 239
Cotone pronto da stirare***	I tessuti di cotone a strato singolo e casual asciugati un po' umidi, in modo che siano pronti per la stiratura.	8 1000 165
		10 1000 185
Sintetici	Con questo ciclo si possono asciugare tutti i tessuti sintetici. Selezionare un'impostazione di asciugatura adeguata al livello di asciugatura desiderato.	4 800 75
Misti	Usare questo programma per asciugare sia tessuti sintetici che non stingono che in cotone. Questo programma è adatto a capi sportivi e da fitness.	4 1000 115
Asciugamani	Biancheria per la casa come strofinacci, teli doccia e asciugamani.	5 1000 175
Sport	Utilizzatela per asciugare i capi in materiali sintetici, cotone, tessuti misti o prodotti impermeabili come giacche funzionali, impermeabili, ecc. Rivoltateli prima dell'asciugatura.	2 1000 185
Refresh	Ventila solo per 10-160 minuti senza dare aria calda. È possibile ventilare gli indumenti in cotone e lino che sono rimasti chiusi a lungo; in questo modo verranno rimossi gli odori.	---
Asciugatura a tempo	Sarà possibile selezionare i programmi a tempo fra 10 e 160 minuti fino a raggiungere il livello di asciugatura desiderato a bassa temperatura. In questo programma, il funzionamento dell'asciugatrice dura per il tempo impostato a prescindere dal livello di asciugatura del bucato.	---
Delicati	Con questo programma si può asciugare biancheria delicata o biancheria con il simbolo del lavaggio a mano (camicette in seta, biancheria intima leggera, ecc.) a basse temperature.	2 1200 50
Lenzuola	Asciugare 1 i set copripiumino in cotone o sintetico chiudendo il bottone/la cerniera.	2 1000 185
Piumino	Girare i vestiti come cappotti e giacche al contrario per asciugarli.	- 800 165
Jeans	Con questo programma si possono asciugare pantaloni, gonne, camicie o giacche in tessuto denim.	4 1200 125
Camicie	Asciuga le camicie in modo più delicato, diminuendo la formazione di pieghe e facilitando la stiratura.	1,5 1200 50
Baby	Questo programma è progettato per asciugare i tessuti lavati a una temperatura più elevata rispetto ad altri cicli, rendendolo ideale per capi come vestiti per bambini, biancheria intima, asciugamani e tessuti simili.	5 800 200
Express 30'	Utilizzare questo programma per ottenere 2 magliette pronte per essere stirate	0,5 1200 30
Valori consumo elettricità
Programmi Capacità (kg)		Velocità centrifuga della lavatrice (rpm)	Quantità approssimativa di umidità rimanente	Valore consumo elettricità kWh
Cotone Eco* 10 1000 60% 2,15
Cotone pronto da stirare 10 1000 60% 1,85
Capi sintetici pronti da indossare	4 800 40% 0,70
	"Se si asciuga regolarmente il carico massimo di 10Kg del programma Cotone, si consiglia di collegare il tubo di scarico per evitare che l'asciugatrice si fermi a metà ciclo per svuotare il serbatoio" (cfr. paragrafo "Collegamento allo scarico")."

*I valori sopra indicati sono stati specificati in condizioni standard. I valori di consumo possono variare rispetto a quelli indicati nella tabella a seconda del tipo di biancheria, della velocità di centrifuga, delle condizioni ambientali e dei livelli di tensione

***Il programma “Cotone pronto da stirare” può essere impostato selezionando il programma “Cotone” sul pannello di controllo e scegliendo poi il livello di asciugatura “Stiratura” tramite il pulsante di selezione del livello di asciugatura. Il simbolo “Stiratura” può

6.5 Funzioni ausiliarie Livello di asciugatura

Il pulsante del livello di secchezza è usato per regolare la secchezza desiderata. La durata del programma può variare a seconda della selezione.

Sarà possibile attivare questa funzione solo prima dell'avvio del programma.

Prevenzione delle pieghe

La funzione di prevenzione delle pieghe può essere attivata o disattivata premendo il pulsante di fine tempo per 3 secondi. Se non si toglie il bucato immediatamente dopo il completamento del programma, si potrà usare la funzione di prevenzione delle pieghe per evitare che il bucato si raggrinzisca.

Avviso acustico

L'asciugatrice emette un segnale acustico quando il programma è completato. Premere il pulsante "Avviso acustico" se non si desidera un avviso acustico. Quando si preme il pulsante di avviso acustico, la luce si spegne e non suona al termine del programma.

Sarà possibile selezionare questa funzione prima o dopo l'avvio del programma.

Bassa temperatura

Sarà possibile attivare questa funzione solo prima dell'avvio del programma. Questa funzione può essere attivata se si desidera asciugare il bucato ad una temperatura inferiore. La durata del programma sarà più lunga dopo la sua attivazione.

Tempo di fine

Sarà possibile ritardare la durata di fine del programma fino a un massimo di 24 ore grazie alla funzione durata fine.

1. Aprire l'oblò a mettere il bucato all'interno.
2. Selezionare il programma di asciugatura.

3. Premere il pulsante End Time (Tempo di fine) e impostare il tempo di partenza ritardata desiderato. Il LED del tempo finale si accende. (Quando il pulsante viene premuto e tenuto premuto, il tempo di fine procede senza interruzioni).

4. Premere il pulsante Start / Stand-by. Inizia il conteggio alla rovescia del tempo di fine. Il simbolo “:” nella parte centrale del tempo di ritardo visualizzato lampeggia.

Sarà possibile aggiungere o togliere il bucato entro il tempo di fine. Il tempo visualizzato è la somma del tempo di asciugatura normale e del tempo di fine. Il LED tempo di fine si spegne al termine del conto alla rovescia, l'asciugatura inizia e il LED di asciugatura si accende.

Modifica del tempo di fine

Per modificare la durata durante il conto alla rovescia:

Attivare il pulsante Acceso/Spento/Programma e annullare il programma. Selezionare il programma desiderato e ripetere il processo di selezione dell'End Time (Tempo di fine).

Disattivare la funzione di end time (tempo di fine)

Per annullare il conto alla rovescia del tempo di fine e avviare immediatamente il programma:

Attivare il pulsante Acceso/Spento/Programma e annullare il programma. Selezionare il programma desiderato e premere il pulsante Start/Pausa.

6.6 Spie luminose di avvertenza

Le spie di avvertenza possono variare a seconda del modello di asciugatrice che si possiede.

Pulizia del filtro

Al termine del programma la spia per la pulizia del filtro si accende.

Serbatoio dell'acqua

Se il serbatoio dell'acqua si riempie mentre il programma continua, la spia di avvertenza inizia a lampeggiare e l'apparecchiatura passa in modalità stand-by. In questo caso, svuotare il serbatoio dell'acqua e avviare il programma premendo il pulsante Start / Stand-by. La spia di avvertenza si spegne e il programma riprende.

Pulizia del cassetto filtro/scambiatore di calore

Il simbolo di avvertenza lampeggia a intervalli periodici a ricordare che il cassetto filtro deve essere pulito.

6.7 Avvio del programma

Premere il pulsante Start/Stand-by per avviare il programma.

Le spie Start/Stand-by e Drying (Asciugatura) si illuminano a indicare che il programma è iniziato.

6.8 Blocco bambini

L'asciugatrice è dotata di un blocco bambini che impedisce l'interruzione del flusso programma quando vengono premuti dei pulsanti in fase di funzionamento. Quando il blocco bambini è attivato, tutti i pulsanti del pannello tranne il pulsante On/Off/Selezione programma sono disattivati.

Premere il pulsante Avviso Acustico per 3 secondi per attivare il blocco bambini.

Il blocco bambini deve essere disattivato per poter avviare un nuovo programma dopo che il programma attuale finisce o per poter interferire col programma. Per disattivare il blocco bambini, tenere premuti gli stessi tasti per 3 secondi.

Quando il blocco bambini viene attivato, la spia di avvertenza del blocco bambini sullo schermo si accende.

Quando il Blocco Bambini è attivato:

mentre l'asciugatrice è in funzione oppure in modalità stand-by, i simboli indicatori non cambiano se viene modificata la posizione del pulsante di selezione programma.

Quando l'asciugatrice è in funzione e il blocco bambini è attivo, se si gira il pulsante di selezione del programma, si sente un doppio bip. Se il blocco bambini viene disattivato prima che il pulsante di selezione del programma venga riportato nella sua posizione originale, il programma verrà terminato poiché il pulsante di selezione del programma è spostato.

6.9 Modifica del programma dopo che è stato avviato

Dopo che l'asciugatrice inizia a funzionare, è possibile modificare il programma selezionato per l'asciugatura del bucato con un programma diverso.

• Per esempio, attivare il pulsante Acceso/Spento/Programma per selezionare il programma Extra Dry (Extra asciutto) invece di Ironing Dryness (Asciugatura con stiratura).
• Premere il pulsante Start/Stand-by per avviare il programma.

Aggiungere e togliere indumenti durante la fase di stand-by.

Per aggiungere o rimuovere indumenti in asciugatrice/dall'asciugatrice dopo che è iniziato il programma di asciugatura:

• Premere il pulsante Start/Stand-by per mettere l'asciugatrice in modalità Stand-by. La fase di asciugatura si interrompe.
• Aprire l'oblò di caricamento mentre ci si trova in stato Stand-by, quindi chiudere l'oblò dopo aver tolto o aggiunto bucato.
• Premere il pulsante Start/Stand-by per avviare il programma.

L'aggiunta di bucato dopo l'inizio della fase di asciugatura potrebbe causare il mescolamento del bucato asciutto all'interno dell'asciugatrice col bucato umido e lasciare quindi tutto il bucato leggermente umido al termine della funzione.L'aggiunta o la rimozione di bucato in fase di asciugatura può essere ripetuta tutte le volte necessarie, a seconda delle proprie preferenze. Questa operazione interrompe tuttavia in modo continuo l'operazione di asciugatura aumentando così la durata del programma e il consumo di energia. Consigliamo quindi di aggiungere il bucato prima dell'inizio del programma.Qualora venga selezionato un nuovo programma ruotando il pulsante di selezione del programma mentre l'asciugatrice è in modalità stand-by, il programma in corso si interrompe.

Non toccare la superficie interna del tamburo in fase di aggiunta o estrazione degli indumenti mentre un programma è in fase di esecuzione. La superficie del tamburo è calda.

6.10 Annullamento del programma

Per annullare il programma e concludere l'operazione di asciugatura per qualsiasi motivo dopo che l'asciugatrice ha iniziato a funzionare, ruotare il pulsante di selezione Acceso/Spento/Programma e il programma verrà annullato.

L'interno dell'asciugatrice è molto caldo quando viene annullato il programma in fase di funzionamento, quindi avviare il programma "Refresh" per consentirne il raffreddamento.

6.11 Fine del programma

Quando il programma termina, si accendono i LED di End/Wrinkle Prevention (Fine/Prevenzione Pieghe) e il Fibre Filter Cleaning Warning (avviso di pulizia del filtro fibre) sull'indicatore di follow-up del programma. Sarà possibile aprire l'oblò di caricamento e l'asciugatrice sarà pronta per un altro caricamento.

Portare il pulsante di selezione Acceso/Spento/Programma in posizione Acceso/Spento per spegnere l'asciugatrice.

Se il bucato non viene tolto dopo il completamento del programma, e se la funzione di prevenzione pieghe è attiva, quest'ultima funziona per 2 ore al fine di evitare che il bucato all'interno dell'apparecchiatura si raggrinzisca. Il programma muove il bucato a intervalli di 10 minuti per evitare la formazione di pieghe.

6.12 Funzionalità Odore

Se l'asciugatrice ha la funzione odori, leggere il manuale ProScent per utilizzare questa funzione.

7 Manutenzione e pulizia

Leggere come prima cosa le "Istruzioni di sicurezza"!

7.1 Filtri per lanugine (filtri interni ed esterni) / Pulizia della superficie interna dell'oblò di caricamento

I capelli e le fibre che si separano dal bucato durante il processo di asciugatura vengono raccolti dal filtro lanugine. Una pulizia insufficiente dei filtri può aumentare la durata dell'essiccazione e il consumo energetico.

Una pulizia insufficiente dei filtri può causare l'umidità della biancheria dopo il ciclo di asciugatura. Durante la pulizia dei filtri, per evitare che le microplastiche si diffondano nel sistema idrico utilizzato, è necessario rimuovere lo sporco e i capelli. Durante la pulizia dei filtri, l'acqua non deve essere scaricata verso gli scarichi.

Dopo ogni ciclo di asciugatura, pulire il filtro per lanugine e la superficie interna dell'oblò di caricamento.

AVVISO

L' asciugatrice ha 2 filtri lanugine, uno posto all'interno dell'altro. Non utilizzare il prodotto senza i filtri lanugine.

Per pulire il filtro lanugine:

• Aprire l'oblò di caricamento.
• Tenere la prima parte (filtro interno) del filtro lanugine in due parti e rimuoverlo tirandolo verso l'alto.

- Rimuovere la seconda parte (filtro esterno) tirandola verso l'alto.

Verificare che capelli, fibre e batuffoli di cotone non cadano nella fessura dove sono installati i filtri.

- Aprire entrambi i filtri lanugine (esterno e interno) e rimuovere le fibre con le mani o con la spazzola del deflettore d'aria. Sarà possibile pulire i capelli nei filtri con un aspirapolvere. La lanugine deve essere gettata nel cestino dei rifiuti e non lavata nello scarico, per evitare di diffondere microplastiche nel sistema dell'acqua usata.

- Inserire i filtri lanugine uno sull'altro e rimetterli in posizione.

- Pulire la superficie interna dell'oblò di caricamento e la guarnizione con un panno morbido e umido o con la spazzola del deflettore d'aria.

7.2 Pulizia del sensore

L'asciugatrice ha dei sensori di umidità che rilevano se il bucato è asciutto.

Per pulire i sensori:

Aprire l'oblò di caricamento dell'asciugatrice.

Se la macchina è calda a causa dell'operazione di asciugatura, attendere che si raffreddi.

Pulire le superfici metalliche del sensore con un panno morbido inumidito con aceto e poi asciugare.

Pulire le superfici metalliche del sensore 4 volte all'anno.Non utilizzare strumenti metalliciper pulire le superfici metalliche dei sensori.

A causa del pericolo di incendio e di esplosione, non utilizzare soluzioni, materiali di pulizia o strumenti simili per pulire i sensori.

7.3 Svuotare il serbatoio dell'acqua

Durante l'asciugatura, l'umidità viene rimossa dal bucato e condensata, poi l'acqua si accumula nel serbatoio dell'acqua. Svuotare il serbatoio dell'acqua dopo ogni sessione di asciugatura.

L'acqua condensata non è acqua potabile!

Non rimuovere il serbatoio dell'acqua mentre è in corso un programma!

Se non si svuota il serbatoio dell'acqua, durante le successive sessioni di asciugatura la macchina smetterà di funzionare perché il serbatoio dell'acqua è pieno e l'icona di avviso del serbatoio dell'acqua lampeggerà. In questo caso, svuotare il serbatoio dell'acqua e per continuare l'operazione di asciugatura, premere il pulsante Start / Stand-by.

Per scaricare il serbatoio dell'acqua:

Estrarre con attenzione il serbatoio dell'acqua dal suo cassetto.

Scaricare l'acqua nel serbatoio.

Rimuovere con attenzione il serbatoio dell'acqua nel cassetto o lo zoccolo base.

Se si accumula lanugine nell'imbuto del serbatoio dell'acqua, rimuoverle sotto l'acqua corrente.

Rimettere in posizione il serbatoio dell'acqua.

7.4 Pulizia del condensatore

I capelli e le fibre che non sono raccolti dal filtro lanugine si accumulano sulla superficie metallica del condensatore dietro il deflettore dell'aria. Queste fibre devono essere pulite in modo regolare.

Se l'icona della pulizia del condensatore lampeggia, controllare la superficie metallica. Qualora vi siano delle fibre, invitiamo a eseguire un intervento di pulizia. Deve essere controllato almeno ogni 6 mesi.

Aprire il pannello delle dita tirando il pulsante.

Spostare i fermi per aprire il coperchio del deflettore d'aria.

Tirare la spazzola verso sinistra per toglierla. Sarà possibile usare la spazzola di pulizia per pulire il filtro, la superficie metallica di condensazione e le fibre accumulate sulla porta.

La spazzola per la pulizia si trova all'interno della borsa contenente la documentazione. Prendere la spazzola dalla borsa contenente la documentazione e inserirla al suo posto sul deflettore d'aria per riporla.

Se si utilizza l'opzione di scarico diretto, non è necessario scaricare il serbatoio dell'acqua.

i	Si può pulire a mano, purché si indossino guanti protettivi. Non cercare di pulire a mani nude. Le alette del condensatore possono danneggiare le mani. La pulizia da sinistra a destra può danneggiare le alette del condensatore. Questo può portare a problemi di asciugatura.

i	Quando il coperchio del deflettore dell'aria viene rimosso, è normale avere acqua nella sezione di plastica davanti al condensatore.

AVVISO

Non usare materiali abrasivi o lana d'acciaio per pulire il tamburo.

8 Guida alla risoluzione dei problemi

Il processo di asciugatura richiede troppo tempo.

I pori del filtro lanugine (filtri interni ed esterni) possono essere ostruiti. >>> Può essere pulito con l'aspirapolvere.Il lato anteriore del condensatore potrebbe essere ostruito. >>> Pulire il lato anteriore del condensatore.Le griglie di ventilazione davanti alla macchina potrebbero essere chiuse. >>> Rimuovere qualsiasi oggetto davanti alle griglie di ventilazione che blocca l'aria.La ventilazione potrebbe essere insufficiente se l'asciugatrice è installata in uno spazio ridotto. Aprire la porta o le finestre per evitare che la temperatura dell'acqua raggiunga livelli molto elevati.Se c'è un sensore di umidità;Si potrebbe essere accumulato uno strato di calcare sul sensore dell'umidità. >>> Pulire il sensore dell'umidità.La macchina potrebbe essere sovraccarica di biancheria. >>> Non sovraccaricare eccessivamente l'asciugatrice.Il bucato potrebbe non essere stato centrifugato abbastanza. >>> Far girare la lavatrice a una velocità maggiore.

Il bucato esce umido dopo l'asciugatura.

Potrebbe non essere stato utilizzato il programma giusto per il tipo di biancheria. >>> Verificare le etichette di manutenzione della biancheria e selezionare un programma ideale per il tipo di biancheria o utilizzare programmi più lunghi.I pori del filtro lanugine (filtri interni ed esterni) possono essere ostruiti. >>> Può essere pulito con l'aspirapolvere.Il lato anteriore del condensatore potrebbe essere ostruito. >>> Pulire il lato anteriore del condensatore.La macchina potrebbe essere sovraccarica di biancheria. >>> Non sovraccaricare eccessivamente l'asciugatrice.Il bucato potrebbe non essere stato centrifugato abbastanza. >>> Far girare la lavatrice a una velocità maggiore.

L'asciugatrice non si accende oppure non è possibile avviare il programma. L'asciugatrice non si accende quando è impostata.

La spina di alimentazione potrebbe non essere inserita. >>> Assicurarsi che la spina sia inserita.L'oblò di caricamento può essere lasciato aperto. >>> Controllare che l'oblò di caricamento sia chiuso correttamente.È possibile che il programma non sia stato impostato o che non sia stato premuto il tasto Avvio/Pausa. >>> Controllare che il programma sia stato impostato e che non sia in posizione di Standby.Il blocco bambini potrebbe essere attivato. >>> Disattivare il blocco bambini.

Il programma è stato interrotto senza motivo.

Forse la porta di caricamento non è stata chiusa in modo corretto. >>> Controllare che l'oblò di caricamento sia chiuso correttamente.Ci potrebbe essere un'interruzione dell'alimentazione. >>> Premere il pulsante Start / Standby / Cancel per avviare il programma.Il serbatoio dell'acqua potrebbe essere pieno. >>> Svuotare del serbatoio dell'acqua.

Il bucato si restringe, si opacizza o si rovina.

È possibile che non sia stato utilizzato il programma adatto al tipo di biancheria. Controllare le etichette di manutenzione sugli indumenti e selezionare un programma adatto agli indumenti stessi.

Gocciola acqua dall'oblò di caricamento.

La lanugine si potrebbe essere accumulata sulle suprefici interne dell'oblò di caricamento e sulle superfici della guarnizione dell'oblò di caricamento. >>> Pulire le superfici interne dell'oblò di caricamento e le superfici dell'oblò di caricamento.

L'oblò di caricamento si apre da solo.

Forse la porta di caricamento non è stata chiusa in modo corretto. >>> Spingere l'oblò di caricamento fino a che non si sente un suono di chiusura.

Il simbolo di avvertenza del serbatoio dell'acqua è acceso/lampeggiante.

Il serbatoio dell'acqua potrebbe essere pieno. >>> Svuotare del serbatoio dell'acqua.Il tubo di scarico dell'acqua potrebbe essersi piegato. Se il prodotto è collegato direttamente allo scarico dell'acqua di scarico, controllare il tubo flessibile di scarico dell'acqua.

L'illuminazione all'interno dell'asciugatrice non si accende. (nei modelli con lampade)

L'asciugatrice potrebbe non essere stata accesa con il pulsante On/Off. >>> Controllare che l'asciugatrice sia accesa.La lampada potrebbe essere rotta. >>> Contattare il Servizio Autorizzato per procedere alla sostituzione della lampada.

L'icona o la spia Anti-Piega è accesa.

Può essere attivata la modalità Anti-Piega che impedisce al bucato nell'asciugatrice di sgualcirsi. >>> Spegnere l'asciugatrice e togliere il bucato..

L'icona della pulizia del filtro in fibra è accesa

I filtri lanugine (filtro interno ed esterno) potrebbero essere sporchi. >>> Può essere pulito con l'aspirapolvere.Nei pori del filtro lanugine si può formare uno strato che porta all'intasamento. >>> Può essere pulito con l'aspirapolvere.Nei pori del filtro lanugine (filtri interni ed esterni) può formarsi uno strato che provoca un intasamento.<

Il tissuto filtrante eco potrebbe non essere installato sulla parte in plastica e la parte anteriore del condensatore potrebbe essersi intasata. >>> Installareil filtro eco sulla parte in plastica e posizionarlo sull'alloggiamento del filtro.Il filtri eco potrebbero non essere stati sostituiti anche se il simbolo di avvertenza è acceso. "Sostituire il proprio filtro"La macchina emette un segnale acustico,

I filtri lanugine potrebbero non essere a posto. >>> Inserire i filtri interni ed esterni in posizione.I filtri della macchina potrebbero non essere stati installati.>>> Installare i filtri lanugine (interni ed esterni) o il filtro ecologico nel loro alloggiamento.

L'icona di avvertenza del condensatore lampeggia.

Il condensatore può essere intasato da fibre. >>> Pulire il lato anteriore del condensatore.I filtri lanugine potrebbero non essere a posto. >>> Inserire i filtri interni ed esterni in posizione.

L'illuminazione all'interno dell'asciugatrice si accende. (nei modelli con lampade)

Se l'asciugatrice è collegata alla presa di corrente, si preme il pulsante On/Off e lo sportello è aperto; la luce si accende. >>> Scollegare l'asciugatrice o portare il pulsante On/Off in posizione Off.

L'icona Wi-Fi lampeggia continuamente. (Modelli con funzione HomeWhiz)

>>> Il prodotto potrebbe non essere collegato alla rete wireless. Seguire le istruzioni per connettersi alla rete. Il dispositivo che l'apparecchio utilizza per connettersi alla rete potrebbe essere difettoso. Controllare. L'apparecchio potrebbe non essere connesso alla rete perché fuori dal raggio d'azione del wi-fi..

Se sullo schermo compare la scritta “F L t”, controllare i passaggi seguenti.

I filtri potrebbero essere sporchi. Pulire i filtri interni ed esterniNell'area dell'oblò di caricamento, se si utilizzano i doppi filtri interno ed esterno. >>> Assicurarsi che entrambi i filtri siano installati.Il lato anteriore del condensatore potrebbe essere sporco. >>> Aprire e controllare la zona di calcio e assicurarsi che sia pulita.Consultare la sezione Manutenzione e pulizia.Gli eventuali corpi estranei devono essere rimossi dal tamburo dell'essiccatore.I ricambi saranno disponibili per un periodo fino a 10 anni, in base ai requisiti del Regolamento specifico.

SCHEDA PRODOTTO
Conforme al Regolamento delegato della commissione (UE) N. 392/2012
Nome fornitore o marchio commerciale		INDESIT
Nome modello		C YD 103D WW IT7188239640
Capacità nominale (kg)		10.0
Tipo di asciugatrice a tamburo	Ventilato ad aria	-
	Condensatore	•
Classe di efficienza energetica (1)		A++
Consumo energetico annuale (kWh) (2)		255,4
Tipo di controllo	Automatico	•
	Non-automatico	-
Consumo energetico del programma cotone standard a pieno carico (kWh)		2,15
Consumo energetico del programma cotone standard a carico parziale (kWh)		1,13
Consumo energetico della modalità off per il programma cotone standard a pieno carico, Po (W)		0,50
Consumo energetico della modalità left-on per il programma cotone standard a pieno carico, PL (W)		1,00
Durata della modalità left-on (min)		30
Programma cotone standard (3)		•
Durata del programma per il programma cotone standard a pieno carico, Tasc. (min)		239
Durata del programma per il programma cotone standard a carico parziale, Tasc.1/2 (min)		130
Durata prevista del programma per il programma cotone standard a carico pieno e parziale ( Ti )		177
Classe di efficienza condensa (4)		B
Efficacia di condensa media del programma cotoni standard a pieno carico, Casc.		88%
Efficienza condensa media del programma cotone standard a carico parziale, Casc.1/2		88%
Efficienza condensa prevista del programma cotone standard a carico pieno e parziale, Ct		88%
Livello potenza rumore per il programma cotone standard a pieno carico (5)		64
Incassata		-

•: Si -: No

(1) Scala da A+++ (più efficiente) a D (meno efficiente)

(2) Consumo energetico basato su 160 cicli di asciugatura del programma cotone standard a carico pieno e parziale e il consumo nelle modalità a bassa potenza. Il consumo energetico reale per ciclo dipende dal modo di utilizzo dell'apparecchio.

(3) Il programma per l'asciugatura armadio dei capi in cotone utilizzato a carico pieno e parziale è il programma di asciugatura standard a cui fanno riferimento l'etichetta e la scheda dati, cioè questo programma è adatto per asciugare il normale bucato in cotone ed è quello più efficiente in termini di consumo energetico per il cotone.

(4) Scala da G (meno efficiente) a A (più efficiente)

(5) Valore medio previsto — L_WA espresso in dB(A) re 1 pW
