Tipo di prodotto	Forno da incasso
Marca	Ignis
Modello	NFWS 840 H IX
Dimensioni (L x P x A)	595 x 564 x 595 mm
Dimensioni del vano d'incasso	560 x 550 x 590 mm
Peso netto	34 kg
Tensione di alimentazione	220-240 V ~ 50 Hz
Potenza massima assorbita	3400 W
Capacità netta del forno	71 litri
Classe energetica	A
Numero di funzioni di cottura	9
Funzioni principali	Cottura ventilata, statica, grill, pizza, doratura
Sistema di pulizia	Pirolitico
Timer elettronico	Sì, con display digitale
Sicurezza	Blocco comandi, spegnimento automatico, porta a vetro freddo
Accessori inclusi	Griglia, teglia bassa, leccarda
Materiale e finitura	Acciaio inox argentato
Installazione	Da incasso

Domande frequenti - NFWS 840 H IX IGNIS

Come installare il forno da incasso?

Per un'installazione corretta, assicurarsi che il vano abbia le dimensioni indicate nel manuale (560 x 550 x 590 mm). Inserire il forno, fissarlo con le viti fornite e collegarlo alla rete elettrica con un interruttore onnipolare. Verificare che il cavo non venga schiacciato.

Come collegare il forno alla corrente elettrica?

Il collegamento deve essere effettuato da un tecnico qualificato. L'apparecchio richiede una tensione di 220-240 V e una potenza massima di 3400 W. Utilizzare un cavo di sezione adeguata e un interruttore di protezione differenziale.

Come impostare il timer di cottura?

Premere il tasto Timer (simbolo orologio) sul display, regolare l'ora con le manopole o i tasti +/- e confermare. Il forno si spegnerà automaticamente al termine del tempo impostato.

Come attivare il blocco di sicurezza per i bambini?

Per attivare il blocco tasti, tenere premuto il pulsante con il simbolo del lucchetto per circa 3 secondi. Sul display apparirà il lucchetto e i comandi saranno disattivati. Per disattivarlo, ripetere la stessa operazione.

Come pulire il forno in modo efficace?

Dopo ogni utilizzo, pulire le superfici interne con un panno umido e detergente delicato. Per lo sporco ostinato, utilizzare la funzione pirolisi se disponibile, che porta la temperatura a oltre 400°C bruciando i residui. In alternativa, usare un prodotto specifico per forni.

Come si utilizza la funzione pirolitica?

Rimuovere tutti gli accessori e selezionare la funzione pirolisi dal display. Il forno si blocca automaticamente e raggiunge alte temperature. Al termine, ventilare la cucina e rimuovere le ceneri con un panno umido.

Perché il forno emette rumori dopo lo spegnimento?

I rumori sono normali e dovuti al raffreddamento della ventola, che continua a funzionare per dissipare il calore in eccesso. Si tratta di una funzione di sicurezza che si arresta automaticamente.

Come sostituire la lampadina interna?

Svitare il coprilampada in vetro, rimuovere la lampadina guasta e sostituirla con una del tipo specificato nel manuale (E14). Assicurarsi che il forno sia spento e freddo. Riavvitare il coprilampada.

Quali pentole sono adatte per questo forno?

Si possono utilizzare pentole in metallo, vetro, ceramica e alluminio, purché resistenti al calore. Evitare contenitori in plastica o con manici non termoresistenti. Le pentole in metallo vanno utilizzate con cautela in modalità grill.

Cosa fare se il forno non si scalda?

Controllare l'alimentazione elettrica, il funzionamento del termostato e che la funzione selezionata sia corretta. Se il problema persiste, verificare il fusibile o contattare il servizio di assistenza.

MANUALE UTENTE NFWS 840 H IX IGNIS

Prima di utilizzare l'apparecchio leggere attentamente le istruzioni di sicurezza.

DESCRIZIONE DEL PANNELLO COMANDI

1. MANOPOLA DI SELEZIONE

Per accendere il forno selezionando una funzione.

Per spegnere il forno, ruotare sulla posizione O.

2. LUCE

A forno acceso, premere ⚙ per accendere o spegnere la luce di cavità del forno.

3. IMPOSTARE L'ORA

Per accedere alle impostazioni della durata di cottura, dell'avvio ritardato e del timer.

A forno spento, per visualizzare l'ora.

4. DISPLAY

5. TASTI DI REGOLAZIONE

Per modificare le impostazioni di durata

6. MANOPOLA TERMOSTATO

Ruotare per selezionare la temperatura desiderata attivando le funzioni manuali. Per l'utilizzo della funzione STEAM 😊.

Note: Le manopole sono a scomparsa. Fare pressione al centro delle stesse per estrarle dalla loro sede.

PRIMO UTILIZZO

1. IMPOSTAREL'ORA

Alla prima accensione, è necessario impostare l'ora: Premere √ finché l'icona ⓔ le due cifre dell'ora iniziano a lampeggiare sul display.

Utilizzare - per impostare l'ora e premere per confermare. Le due cifre dei minuti iniziano a lampeggiare. utilizzare - per impostare i minuti e premere per confermare.

Note: quando l'icona lampeggia, ad esempio dopo una prolungata interruzione di corrente, è necessario impostare l'ora.

FUNZIONI E USO QUOTIDIANO

VAPORE

La funzione Steam permette di ottenere ottime prestazioni grazie alla presenza di vapore nel ciclo di cottura. Questa funzione gestisce automaticamente la temperatura ideale per la cottura di un'ampia gamma di ricette; i tempi di cottura dei piatti principali sono indicati nella relativa tabella di cottura. Attivare sempre la funzione vapore quando il forno è freddo e dopo aver versato 200 ml di acqua potabile sul fondo della cavità.

STATICO

Per cuocere qualsiasi tipo di pietanza su un solo ripiano.

MULTILIVELLO

Per cuocere insieme cibi diversi che richiedono la stessa temperatura di cottura su ripiani diversi (massimo tre). Questa funzione permette di eseguire la cottura senza trasmissione di odori da un alimento all'altro.

XL COOKING

Per cuocere tagli di carne di grosse dimensioni (superiori ai 2,5 kg). Si raccomanda di girare la carne durante la cottura per farla rosolare su tutti i lati. Si consiglia inoltre di irrorare la carne

2. RISCALDARE IL FORNO

Un nuovo forno può rilasciare degli odori dovuti alla lavorazione di fabbrica: questo è normale. Prima di cucinare gli alimenti è dunque raccomandato di riscaldare a vuoto il forno per rimuovere ogni odore.

Rimuovere protezioni di cartone o pellicole trasparenti e togliere gli accessori dal forno.

Riscaldare il forno a 250°C per circa un'ora. Durante questa procedura il forno deve essere vuoto.

Note: Si consiglia di arieggiare il locale dopo il primo utilizzo dell'apparecchio.

di tanto in tanto per evitare che asciughi eccessivamente.

PIZZA

Per cuocere diversi tipi e formati di pizza e focaccia. Si glia di invertire la posizione delle teglie a metà cottura.

GRILL

Per grigliare bistecche, spiedini e salsicce, cucinare verdure gratinate o tostare il pane. Quando si griglia la carne, si consiglia di utilizzare una teglia per raccogliere il liquido di cottura: posizionarla un livello sotto la griglia e aggiungere 500 ml di acqua potabile.

GRATIN

Per arrostire grandi tagli di carne (cosce, arrosto di manzo, pollo). Si consiglia di utilizzare una teglia per raccogliere il liquido di cottura: posizionarla un livello sotto la griglia e aggiungere 500 ml di acqua potabile.

FREASY COOK

Tutte le resistenze e la ventola si accendono, garantendo la distribuzione del calore in modo coerente e uniforme in tutto il forno. Il preriscaldamento non è necessario. Questa modalità è

particolarmente consigliata per cuocere rapidamente pietanze preconfezionate (surgelate o precotte). Per ottenere risultati ottimali si consiglia di usare una sola griglia.

ECO TERMOVENTILATO

Per cuocere arrosti e arrosti ripieni su uno stesso ripiano.

La circolazione intermittente dell'aria impedisce un'eccessiva asciugatura degli alimenti. In questa funzione ECO la luce rimane spenta durante la cottura e può essere riaccesa premendo 🌐

HYDROCLEANING

L'azione del vapore rilasciato durante questo speciale ciclo

1. SELEZIONARE UNA FUNZIONE

Per selezionare una funzione, ruotare la manopola di selezione in corrispondenza dell'icona della funzione desiderata: il display si accende e il forno emette un segnale acustico.

2. AVVIARE UNA FUNZIONE

Per avviare la funzione selezionata, ruotare la manopola termostato per impostare la temperatura desiderata.

Per interrompere una funzione in qualsiasi momento, spegnere il forno, ruotare la manopola di selezione e la manopola del termostato su e.

Note: durante la cottura sarà possibile modificare la funzione ruotando la manopola di selezione o regolare la temperatura ruotando la manopola termostato.

La funzione non si avvia se la manopola del termostato è impostata su 0°C. Sarà possibile impostare la durata, l'ora di fine cottura (solo se è impostata una durata) e il timer.

VAPORE

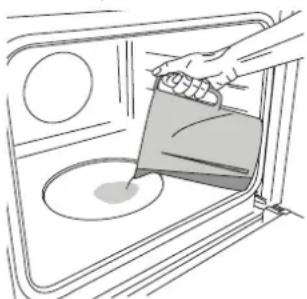

Per avviare la funzione Steam, versare 200 ml di acqua potabile sul fondo del forno. Selezionare la funzione ruotando in senso orario la manopola di selezione sull'icona corrispondente e la manopola del termostato in qualsiasi posizione tra 160 e 180°C (come suggerito dall'icona).

La funzione si avvia e il display mostra l'ora corrente del giorno. Non è necessario alcun preriscaldamento. Per terminare la cottura, ruotare la manopola di selezione su "O".

Note: Per impostare una durata specifica, in base al relativo piano di cottura, seguire le istruzioni del paragrafo "Programmazione della cottura".

di pulizia a bassa temperatura permette di rimuovere facilmente sporco e residui di cibo. Versare 200 ml di acqua potabile sul fondo del forno e attivare la funzione per 35' a 90°C. Attivare la funzione a forno freddo e lasciarlo raffreddare per 15' al termine del ciclo.

RESISTENZA INFERIORE

Usare questa funzione per dorare le pietanze alla base.

Si consiglia di posizionare la pietanza sul 1°/2° ripiano. Questa funzione può anche essere utilizzata per la cottura a fuoco lento di verdure o stufati; utilizzare in questo caso il 3° livello. Non è necessario preriscaldare il forno.

3. PRERISCALDAMENTO E CALORE RESIDUO

Una volta avviata la funzione, un segnale acustico e l'icona lampeggiante sul display segnalano che si è attivata la fase di preriscaldamento. Al termine di questa fase, un segnale acustico e l'icona assa sul display indicheranno che il forno ha raggiunto la temperatura impostata: a questo punto, inserire gli alimenti e procedere alla cottura.

Note: introdurre gli alimenti nel forno prima della fine del preriscaldamento può avere effetti negativi sui risultati della cottura.

Dopo la cottura e con la funzione disattivata, l'icona può continuare a rimanere visibile sul display anche dopo lo spegnimento della ventola di raffreddamento per indicare che c'è del calore residuo nel comparto.

Note: Il tempo di spegnimento dell'icona può variare perché dipende da una serie di fattori, come la temperatura ambiente e la funzione utilizzata. In ogni caso, il prodotto può essere considerato spento quando il puntatore della manopola di selezione si trova su "0".

4. PROGRAMMAZIONE DELLA COTTURA

Per programmare la cottura è necessario aver selezionato precedentemente una funzione.

DURATA

Premere √ tante volte fino a che sul display lampeggiano l'icona e"00:00".

Utilizzare ♂ per impostare la durata desiderata, quindi premere Ⓞ per confermare.

Attivare la funzione ruotando la manopola termostato in corrispondenza della temperatura desiderata o necessaria: un segnale acustico e il display avviseranno del termine della cottura.

Note: Per annullare la durata impostata, premere rante volte fino a che sul display lampeggia l'icona quindi utilizzare perriportare la durata a "00:00". La durata impostata include la fase di preriscaldamento.

PROGRAMMARE L'ORA DI FINE COTTURA / AVVIO RITARDATO Una volta impostata una durata sarà possibile posticipare l'avvio della funzione, programmandone l'ora di fine: premere fino a che sul display non lampeggiano l'icona e l'ora corrente.

Utilizzare + per impostare l'ora di fine cottura desiderata e premere per confermare.

Attivare la funzione ruotando la manopola termostato in corrispondenza della temperatura desiderata o necessaria: la funzione resterà in pausa fino ad avviarsi automaticamente dopo un periodo di tempo calcolato per terminare la cottura all'orario impostato.

Note: per annullare l'impostazione, spegnere il forno ruotando la manopola di selezione sulla posizione.

FINE COTTURA

Un segnale acustico e il display avvisano del termine della funzione.

Ruotare la manopola di selezione per selezionare una funzione differente o sulla posizione "Oper spegnere il forno.

Note: se attivo il timer, il display mostrerà la scritta "END" in alternanza al tempo rimanente.

5. IMPOSTAZIONE DEL TIMER

Questa opzione non interrompe né programma la cottura ma permette di utilizzare il display come contaminuti, sia durante una funzione attiva che quando il forno è spento.

Premere tante volte fino a che sul display lampeggiano l'icona "00:00".

Utilizzare b per impostare la durata desiderata e premere √ per confermare.

Un segnale acustico avviserà del termine del conto alla rovescia.

Note: per disattivare il timer, premere tante volte fino a che l'icona lampeggia, quindi utilizzare — per riportare la durata a "00:00".

Per attivare la funzione di pulizia "Hydrocleaning", versare 200 ml di acqua potabile sul fondo del forno, quindi ruotare la manopola di selezione e la manopola termostato in corrispondenza dell'icona

Note: la posizione dell'icona non corrisponde alla temperatura raggiunta durante il ciclo di pulizia. La funzione si attiva automaticamente: il display mostra il tempo rimanente al termine, alternato alla scritta "HYD".

Note: sarà possibile programmare solo l'ora di fine della funzione. La durata è automaticamente impostata a 35 minuti.

TABELLA DI COTTURA

RICET TA FUNZIONE PRERISCALDAMENTO			TEMPERATURA (°C)	DURATA (MIN)	LIVELLO E ACCESSORI
Torte lievitate		Si 170 30 - 50			2
		Si 160 - 180 30 - 90			4 1
Biscotti/Tortine		Si	160	25 - 35	3
		Si	160	25 - 35	3
		Si	150	35 - 45	4 2
Pizza / Focaccia		Si 190 - 250	15 - 50		1/2
		Si 190 - 250	20 - 50		4 2
Lasagne / Pasta al forno / Cannelloni / Sformati		Si 190 - 200	45 - 65		2
Agnello / Vitello / Manzo / Maiale 1 kg		Si 190 - 200 80 - 110			3
Pollo/Coniglio/Anatra (1 kg)		Si	200 - 230	50 - 100	2
Pesce al forno / al cartoccio 0,5 kg (filetti, intero)		Si	170 - 190	30 - 45	2
Pane tostato		5'	250	2 - 6	5
Patate arrosto		Si	200 - 210	35 - 55 **	3

** Girare gli alimenti a due terzi della cottura (se necessario).
La durata indicata non comprende la fase di preriscaldamento: si consiglia di inserire gli alimenti nel forno e di impostare la durata della cottura solo al raggiungimento della temperatura desiderata.

ACCESSORI
	Griglia	Teglia o tortiera su griglia	Teglia / leccarda o teglia su griglia	Leccarda / teglia	Leccarda / teglia con 200 ml d'acqua

TABELLA DI COTTURA

ALIMENTO	RICETTA	QUANTITÀ	tempo (min)	ACCESSORI	LIVELLO	ACQUA
PANE	Pane piccolo 80-100 g 30 - 45				2	200 ml
	Pane in cassetta 300-500 g 40 - 60
	Pane 500g-2 kg 50 - 100
	Baguette 200-300 g 30 - 45
CARNE	Arrosto	1 kg	60 - 110
	Costolette	500g-1,5 kg 50 - 75
	Pollo	1-1,5 kg	55 - 80
	Pollo/tacchino	3 kg	100 - 140
PESCE	Bistecca di manzo	0,5-2 cm	15 - 25
	Bistecca di manzo	2-4 cm	20 - 35
	Pesce intero	300 - 600 g	20 - 30
	Pesce intero	600 -1200 g	25 - 45
VERDURE	Patate al vapore	0,5-1,5 kg	45 - 60
	Peperoni ripieni	1-2 kg	35 - 55
	Broccoli al vapore	0,3-1 kg	30 - 50
	Zucchine al vapore	0,5-1,5 kg	30 - 50
PASTICCCERIA	Biscotti	un vassoio	25 - 35
	Muffin	30-60 g	25 - 45
	Pan di spagna	500-700 g 30 - 50
	Crostata	un barattolo	35 - 55

Attivare la funzione STEAM a forno freddo. L'apertura della porta e il rabbocco dell'acqua durante la cottura possono avere effetti negativi sul risultato finale della cottura.

PULIZIA E MANUTENZIONE

Assicurarsi che il forno si sia raffreddato prima di eseguire ogni operazione.

Non utilizzare apparecchi a vapore.

Non usare pagliette metalliche, panni abrasivi e detergenti abrasivi o corrosivi che possano danneggiare le superfici. Utilizzare guanti protettivi.

Il forno deve essere disconnesso dalla rete elettrica prima di effettuare operazioni di manutenzione.

RIMOZIONE E MONTAGGIO DELLA PORTA

Per rimuovere la porta, aprirla completamente e abbassare i fermi fino alla posizione di sblocco (1). Chiudere la porta fino a quando è possibile (2). Prendere saldamente la porta con entrambe le mani, evitando di tenerla per la maniglia. Per estrarre facilmente la porta (3), continuare a chiuderla e contemporaneamente tirarla verso l'alto (a) finché non esce dalle sedi (b).

Togliere la porta e appoggiarla su un piano morbido. Per rimontare la porta, avvicinarla al forno allineando i ganci delle cerniere alle proprie sedi e ancorare la parte superiore agli alloggiamenti. Abbassare la porta e poi aprirla completamente. Abbassare i fermi nella posizione originale: fare attenzione che siano completamente abbassati. Provare a chiudere la porta, verificando che sia allineata al pannello di controllo. Se non lo fosse, ripetere tutte le operazioni.

CLICK & CLEAN - PULIZIA DEL VETRO

Dopo aver smontato la porta e averla appoggiata su un piano morbido con la maniglia verso il basso, premere contemporaneamente le due clip di fissaggio (1) ed estrarre il profilo superiore della porta tirandolo verso di sé (2).

Sollevare e prendere saldamente il vetro interno con due mani, rimuoverlo e appoggiarlo su un piano morbido prima di eseguire la pulizia.

Per riposizionare correttamente il vetro interno, assicurarsi che la "R" sia visibile nell'angolo sinistro e che la superficie trasparente (non stampata) sia rivolta verso l'alto. Inserire dapprima il lato lungo del vetro indicato dalla "R" nelle sedi di sostegno, quindi abbassarlo in posizione.

Rimontare il profilo superiore: un clic indica il corretto posizionamento. Verificare che la tenuta sia salda prima di rimontare la porta.

RISOLUZIONE DEI PROBLEMI

Problema Possibile causa Soluzione

Il forno non funziona. Interruzione di corrente elettrica.Disconnessione dalla rete principale.	Verificare che ci sia tensione in rete e che il forno sia collegato all'alimentazione elettrica.Spegnere e riaccendere il forno e verificare se l'inconveniente persiste.
Il display mostra la lettera "F" seguita da un numero.	Problema software. Contattare il Servizio Assistenza Tecnica di zona e comunicare la lettera o il numero che segue la lettera "F".

Scaricare le istruzioni per l'uso e la manutenzione complete dal sito docs.whirlpool.eu per maggiori informazioni sul prodotto

Per le linee guida, la documentazione standard e altre informazioni sui prodotti:

• Visitare il sito web docs.whirlpool.eu
• Usare il codice QR
• Oppure, contattare il Servizio Assistenza Tecnica (al numero di telefono riportato sul libretto di garanzia). Prima di contattare il Servizio Assistenza Tecnica, prepararsi a fornire i codici riportati sulla targhetta matricola del prodotto.
