Tipo di prodotto	Lavatrice a carico frontale
Modello	WG44G200IT
Marca	Siemens
Dimensioni (L x P x A)	60 cm x 55 cm x 85 cm
Peso	Circa 70 kg
Capacità di lavaggio	8 kg
Velocità di centrifuga	1400 giri/min
Classe di efficienza energetica	A+++
Consumo energetico annuale	182 kWh
Consumo d'acqua annuale	10400 litri
Alimentazione	220-240 V, 50 Hz
Corrente nominale	10 A
Funzioni principali	ecoPerfect, speedPerfect, VarioPerfect
Programmi di lavaggio	Cotone, Sintetici, Delicati, Lana, Misti, Vapore, Risciacquo, Centrifuga, Scarico
Display	Display digitale con LED
Sistema di sicurezza	Sicurezza bambini, AcquaStop, Sistema antiallagamento
Manutenzione e pulizia	Pulizia del cassetto detersivo, pulizia del filtro della pompa, programma di pulizia del tamburo
Pezzi di ricambio	Disponibilità di pezzi di ricambio originali
Informazioni generali	Garanzia 2 anni, produzione tedesca

Domande frequenti - WG44G200IT SIEMENS

Come installare correttamente la lavatrice?

Assicurarsi di rimuovere tutte le viti di trasporto sul retro. Posizionare la lavatrice su una superficie piana e stabile, collegare il tubo di scarico e l'alimentazione idrica. Regolare i piedini per evitare vibrazioni. Prima del primo utilizzo, eseguire un lavaggio a vuoto con il programma Cotone e un detersivo universale.

Quali sono i programmi di lavaggio disponibili?

I programmi principali includono Cotone, Sintetici, Delicati, Lana, Misti, Vapore, Risciacquo, Centrifuga e Scarico. Sono presenti anche opzioni come speedPerfect per ridurre la durata del ciclo e ecoPerfect per ottimizzare i consumi.

Come pulire il filtro della pompa?

Spegnere la lavatrice e scollegarla dalla corrente. Aprire lo sportello sul lato inferiore, svitare il tappo del filtro ruotandolo in senso antiorario. Rimuovere eventuali detriti e risciacquare il filtro sotto acqua corrente. Reinserirlo e richiudere lo sportello.

Come attivare la sicurezza bambini?

Premere i due tasti indicati sul pannello di controllo tenendoli premuti per circa 5 secondi. Il simbolo di blocco apparirà sul display. Per disattivarla, ripetere la stessa operazione. La sicurezza bambini impedisce la modifica dei programmi durante il ciclo.

Cosa fare se la lavatrice non scarica?

Controllare che il tubo di scarico non sia piegato o ostruito. Pulire il filtro della pompa da eventuali oggetti. Se il problema persiste, verificare il corretto allacciamento al sifone. Evitare di forzare l'apparecchio e contattare l'assistenza se necessario.

Come utilizzare la funzione SpeedPerfect?

Selezionare un programma di lavaggio, ad esempio Cotone o Sintetici, quindi premere il tasto speedPerfect. Il display mostrerà la riduzione della durata del ciclo. Questa funzione è utile per capi poco sporchi e consente di risparmiare tempo.

Qual è la capacità di carico massima?

La capacità massima di carico è di 8 kg per il programma Cotone. Per altri programmi, come Lana o Delicati, ridurre il carico a circa 2-3 kg per garantire un lavaggio efficace e proteggere i tessuti.

Come effettuare il primo lavaggio?

Prima di lavare i panni, avviare un ciclo a vuoto con il programma Cotone a 60°C e un detersivo in polvere senza biancheria. Questo rimuove eventuali residui di produzione e pulisce l'interno del tamburo.

Come ridurre i consumi energetici?

Utilizzare la funzione ecoPerfect per ridurre il consumo di energia e acqua. Caricare la lavatrice al massimo della capacità, preferire programmi a basse temperature (30°C-40°C) e pulire regolarmente il filtro per mantenere l'efficienza.

Come risolvere il problema del codice di errore E18?

Il codice E18 indica un problema di scarico prolungato. Controllare il filtro della pompa, il tubo di scarico e il sifone. Se il problema continua, potrebbe esserci un'ostruzione nella pompa di scarico; in tal caso, contattare l'assistenza tecnica.

MANUALE UTENTE WG44G200IT SIEMENS

it Manuale utente e istruzioni d'installazione

Per ulteriori informazioni, si prega di fare riferimento alla Guida utente digitale.

1.1 Avvertenze generali...... 4
1.2 Utilizzo conforme all'uso previsto 4
1.3 Limitazione di utilizzo.... 4
1.4 Installazione sicura...... 5
1.5 Utilizzo sicuro 7
1.6 Pulizia e manutenzione sicure 9

2 Prevenzione di danni materiali.... 11

3 Tutela dell'ambiente e rispar- mio 12

3.1 Smaltimento dell'imballaggio ... 12
3.2 Risparmio energetico e delle risorse.... 12
3.3 Modalità di risparmio energetico.... 13

4 Installazione e allacciamento .... 13

4.1 Disimballaggio dell'apparec- chio.... 13
4.2 Contenuto della confezione ..... 13
4.3 Requisiti del luogo d'installazione .... 14

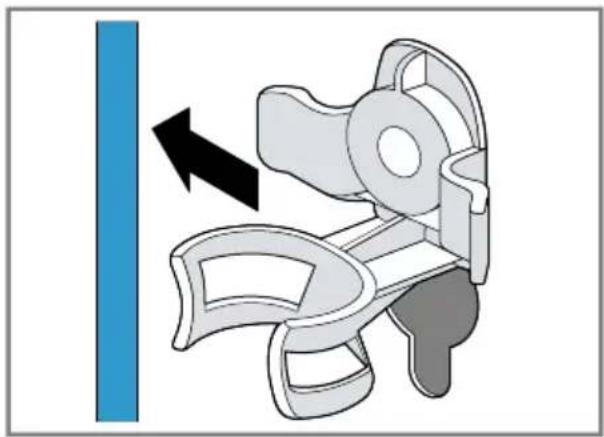

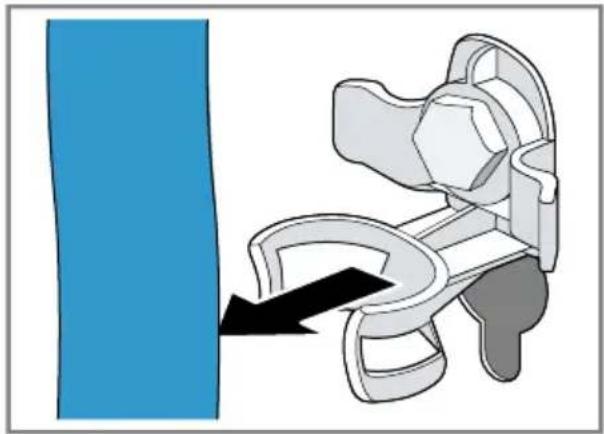

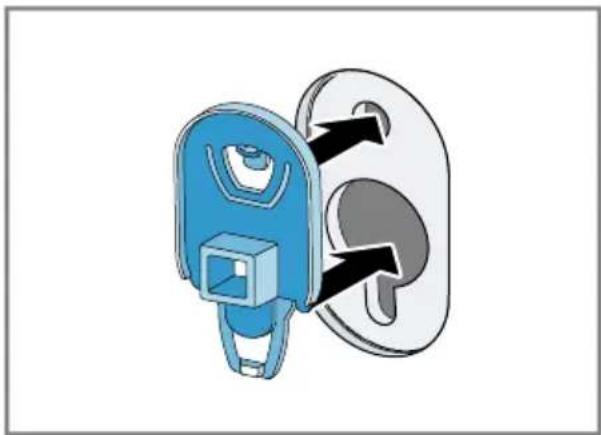

4.4 Rimozione dei blocchi di trasporto 14

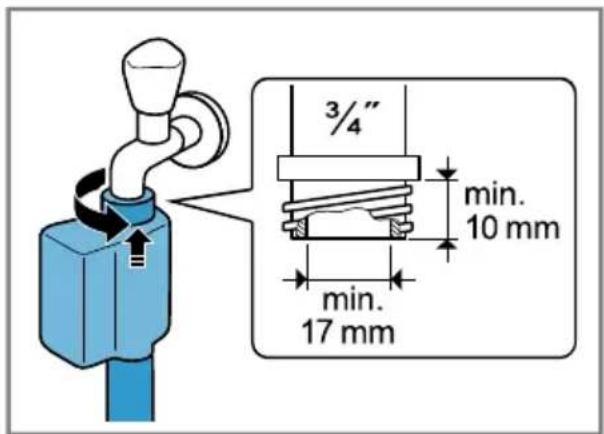

4.5 Allacciamento dell'apparecchio.... 16

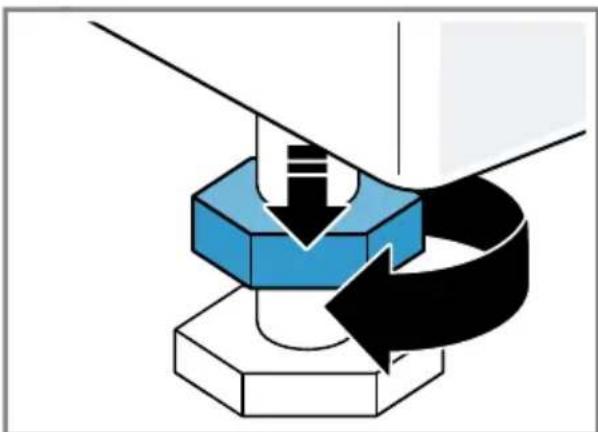

4.6 Livellamento dell'apparec- chio.... 17
4.7 Collegamento elettrico dell'apparecchio .... 17

5 Conoscere l'apparecchio...... 18

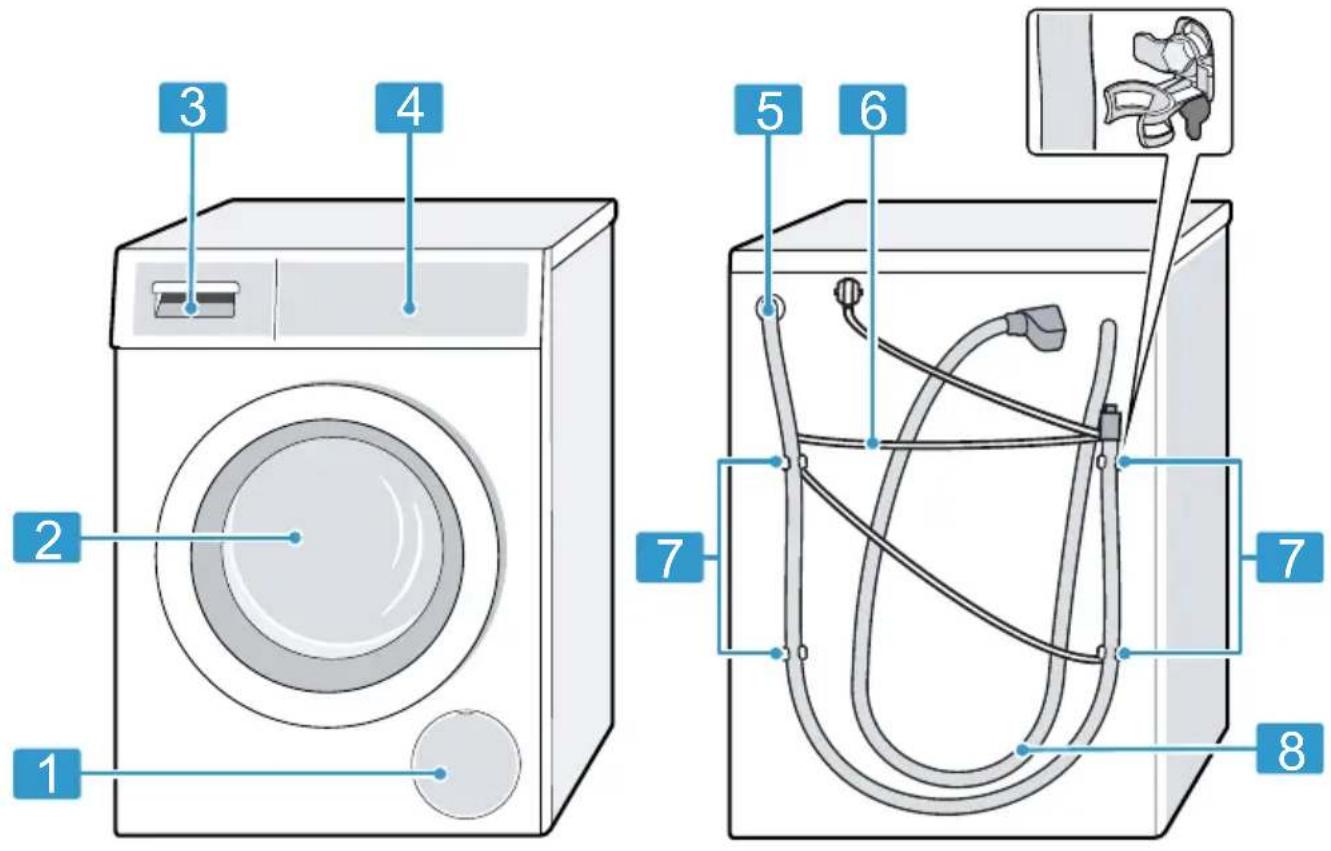

5.1 Apparecchio 18

5.2 Cassetto del detersivo ..... 19
5.3 Pannello di comando ..... 19
6.1 Avvio del ciclo a vuoto ..... 20
8 Tasti 24
10 Accessori.... 30
11.1 Preparare il bucato.... 30
13.1 Accensione dell'apparec- chio.... 31
13.2 Impostazione del programma 31
13.3 Adattamento delle impostazioni di programma ...... 31
13.4 Inserimento del bucato ..... 32
13.5 Inserimento del dosatore per detersivo liquido.... 32
13.6 Utilizzo del dosatore per detersivo liquido .... 32
13.7 Introdurre detersivo e additivi 33
13.8 Avvio del programma...... 33
13.9 Ammollo della biancheria ..... 33
13.10 Aggiungere biancheria..... 33
13.11 Annullare il programma...... 33
13.12 Estrarre la biancheria ..... 34
13.13 Spegnimento dell'appa-recchio.... 34

6 Prima del primo utilizzo ..... 20

7 Display 21

9 Programmi 26

11 Bucato.... 30

13 Comandi di base 31

14 Sicurezza bambini.... 34

14.1 Attivazione della sicurezza bambini.... 34
14.2 Disattivazione della sicurezza bambini.... 34

15 Impostazioni di base...... 35

15.1 Panoramica delle impostazioni di base 35
15.2 Modifica delle impostazioni di base.... 36

16 Pulizia e cura 36

16.1 Pulizia del cestello.... 36

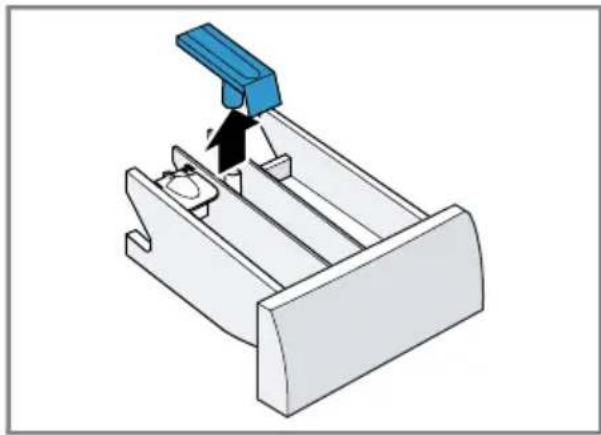

16.2 Pulizia del cassetto del de- tersivo.... 36

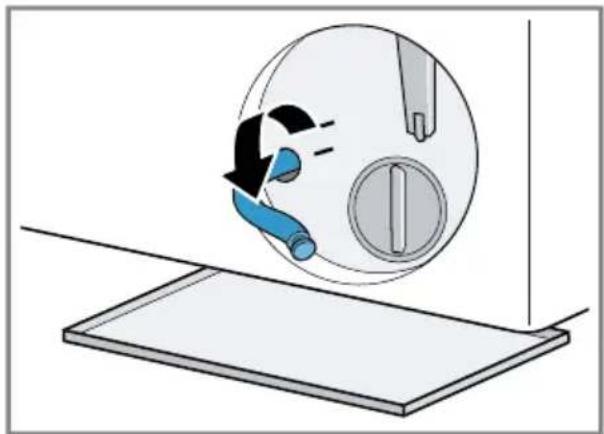

16.3 Pulizia della pompa di sca- rico.... 37

17 Sistemazione guasti...... 41

17.1 Sbloccaggio di emergenza .... 51

18 Trasporto, immagazzina- mento e smaltimento .... 51

18.1 Smontaggio dell'apparec- chio.... 51
18.2 Inserimento dei fermi di trasporto 52
18.3 Mettere nuovamente in fun- zione l'apparecchio .... 52
18.4 Rottamazione di un appa- recchio dismesso .... 52

19 Servizio di assistenza clienti... 53

19.1 Codice prodotto (E-Nr.) e codice di produzione (FD) ..... 53

19.2 Garanzia AQUA-STOP...... 53

20 Valori di consumo.... 55

21 Dati tecnici.... 55

1 Sicurezza

Osservare le seguenti avvertenze di sicurezza.

1.1 Avvertenze generali

■ Leggere attentamente le presenti istruzioni.
■ Conservare le istruzioni e le informazioni sul prodotto per il successivo utilizzo o per il futuro proprietario.
■ Non collegare l'apparecchio se ha subito danni durante il trasporto.

1.2 Utilizzo conforme all'uso previsto

Utilizzare l'apparecchio soltanto:

■ per lavare tessuti lavabili in lavatrice e lana lavabile a mano in base all'etichetta di lavaggio;
■ con acqua corrente e detersivi e prodotti per la pulizia commerciali, idonei per il lavaggio in lavatrice;
■ in case private e in locali chiusi in ambito domestico;
■ fino a un'altitudine di massimo 4000m sul livello del mare.

1.3 Limitazione di utilizzo

Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali o prive di sufficiente esperienza e/o conoscenza se sorvegliati o già istruiti in merito all'utilizzo sicuro dell'apparecchio e se hanno compreso i rischi da esso derivanti.

I bambini non devono giocare con l'apparecchio.

Ai bambini senza sorveglianza è vietato eseguire la pulizia e manutenzione di competenza dell'utente.

Tenere lontano dall'apparecchio i bambini di età inferiore a 3 anni ed animali domestici.

1.4 Installazione sicura

Quando si installa l'apparecchio, osservare le avvertenze di sicurezza.

⚠️ AVVERTENZA – Pericolo di scosse elettriche!

Le installazioni effettuate in modo non appropriato costituiscono un pericolo.

• Collegare e utilizzare l'apparecchio solo in conformità con i dati indicati sulla targhetta identificativa.
• Collegare l'apparecchio a una rete a corrente alternata soltanto con una presa con messa a terra installata a norma.
• Il sistema del conduttore di protezione dell'impianto elettrico domestico deve essere installato a norma. Per l'installazione la sezione del cavo deve essere sufficientemente grande.

Se si utilizza un interruttore differenziale, usarne solo un tipo con il simbolo 📌

- Non alimentare mai l'apparecchio da un commutatore esterno ad es. un timer esterno o un telecomando.

Se l'apparecchio è incassato, la spina di alimentazione del cavo di collegamento alla rete elettrica deve essere liberamente accessibile, oppure qualora non fosse possibile accedere liberamente alla spina, nell'impianto elettrico fisso deve essere montato un dispositivo di separazione onnipolare conformemente alle norme di installazione.

Durante l'installazione dell'apparecchio prestare attenzione che il cavo di alimentazione non resti incastrato e non si danneggi. Un isolamento danneggiato del cavo di allacciamento alla rete co-stituisce un pericolo.

Non mettere mai il cavo di allacciamento alla rete a contatto con fonti di calore o parti dell'apparecchio calde.

- Non mettere mai il cavo di allacciamento alla rete a contatto con spigoli vivi.

- Non piegare, schiacciare o modificare mai il cavo di allaccia- mento alla rete.

⚠ AVVERTENZA – Pericolo di incendio!

È pericoloso utilizzare un cavo di alimentazione con una prolunga e un adattatore non ammesso.

▶ Non utilizzare cavi di prolunga o prese multiple.
- Utilizzare esclusivamente gli adattatori e i cavi di alimentazione approvati dal produttore.
Se il cavo di alimentazione è troppo corto e non è disponibile un cavo di alimentazione più lungo, contattare un elettricista per modificare l'installazione domestica.

AVVERTENZA – Pericolo di lesioni!

Il peso elevato dell'apparecchio può causare lesione durante il sollevamento.

▶ Non sollevare l'apparecchio autonomamente.

Se questo apparecchio viene collocato in modo non corretto in una colonna lavatrice-asciugatrice, c'è il rischio che tale apparecchio cada.

• Impilare l'asciugatrice su una lavatrice esclusivamente utilizzando il kit di congiunzione del produttore dell'asciugatrice. Non è consentito nessun altro metodo di installazione.
• Non impilare l'apparecchio in una colonna lavatrice-asciugatrice, se il produttore dell'asciugatrice non propone alcun set di collegamento adatto.
  Non impilare in una colonna lavatrice-asciugatrice apparecchi di produttori diversi e con differenti profondità e larghezze.
• Non collocare alcuna colonna lavatrice-asciugatrice su un piedistallo, gli apparecchi potrebbero ribaltarsi.

⚠ AVVERTENZA – Pericolo di soffocamento!

I bambini potrebbero mettersi in testa il materiale di imballaggio o avvolgersi nello stesso, rimanendo soffocati.

• Tenere lontano il materiale di imballaggio dai bambini.
  Vietare ai bambini di giocare con materiali d'imballaggio.

ATTENZIONE – Pericolo di lesioni!

Durante il funzionamento l'apparecchio può vibrare o spostarsi.

- Installare l'apparecchio su un fondo pulito, piano e solido.

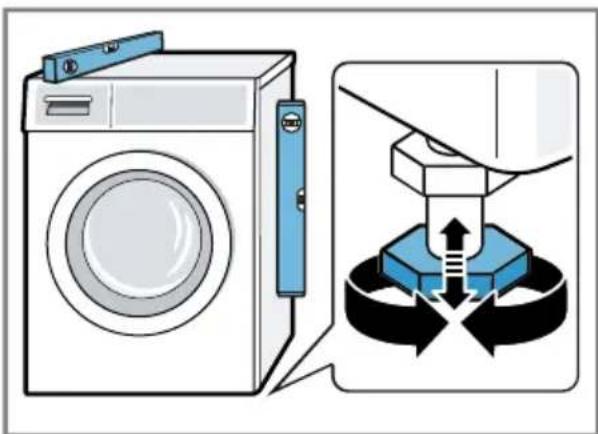

▶ Livellare l'apparecchio utilizzando i piedini e una livella a bolla d'aria.

In caso di tubi flessibili e cavi di collegamento non correttamente posati sussiste il pericolo di inciampo.

▶ Posare i tubi flessibili e i cavi di collegamento in modo che non siano di intralcio.

Se l'apparecchio viene spostato dalle parti sporgenti presenti quali ad esempio l'oblò dell'apparecchio, queste parti possono rom-persi.

▶ Non spostare l'apparecchio afferrandolo dalle parti sporgenti.

ATTENZIONE – Pericolo di taglio!

I bordi taglienti sull'apparecchio possono causare ferite da taglio in caso di contatto.

▶ Non toccare i bordi taglienti dell'apparecchio.

Durante l'installazione e il trasporto dell'apparecchio, utilizzare i quanti protettivi.

1.5 Utilizzo sicuro

⚠ AVVERTENZA – Pericolo di scosse elettriche!

Un apparecchio o un cavo di alimentazione danneggiati costituiscono un pericolo.

▶ Non mettere mai in funzione un apparecchio danneggiato.

Non tirare mai il cavo di collegamento alla rete elettrica per staccare l'apparecchio dalla rete elettrica. Staccare sempre la spina del cavo di alimentazione.

Se l'apparecchio o il cavo di alimentazione è danneggiato, staccare subito la spina di alimentazione del cavo di alimentazione e spegnere il fusibile nella scatola dei fusibili e chiudere il rubinetto dell'acqua.

Rivolgersi al servizio di assistenza clienti. → Pagina 53 L'infiltrazione di umidità può provocare una scarica elettrica.

▶ Utilizzare l'apparecchio esclusivamente in luoghi chiusi.

▶ Non esporre mai l'apparecchio a calore e umidità eccessivi.

▶ Non lavare l'apparecchio con pulitori a vapore, idropulitrici, tubi dell'acqua o innaffiatoi.

AVVERTENZA – Pericolo di danni alla salute!

I bambini possono restare chiusi nell'apparecchio, rischiando la vita.

• Non collocare l'apparecchio dietro una porta se ciò blocca o impedisce l'apertura dello sportello dell'apparecchio.
  Per i dispositivi in disuso scollegare la spina del cavo di alimentazione, quindi tagliare il cavo di alimentazione e distruggere il sistema di blocco dello sportello dell'apparecchio in modo tale che lo sportello non si chiuda più.

⚠️ AVVERTENZA – Pericolo di soffocamento!

I bambini possono inspirare o ingoiare le parti piccole, rimanendo soffocati.

• Tenere i bambini lontano dalle parti piccole.
  ▶ Non lasciare che i bambini giochino con le parti piccole.

⚠ AVVERTENZA – Pericolo di avvelenamento!

Detersivi e additivi, se ingeriti, possono provocare avvelenamenti.

In caso di ingestione, consultare un medico.
- Tenere detersivi e gli additivi fuori dalla portata dei bambini.

⚠ AVVERTENZA – Pericolo di esplosione!

Se la biancheria è stata pretrattata con detergenti contenenti solventi, potrebbe causare un'esplosione nell'apparecchio.

- Risciacquare bene con acqua la biancheria pretrattata prima di lavarla.

ATTENZIONE – Pericolo di lesioni!

Salendo o arrampicandosi sull'apparecchio la piastra di copertura potrebbe rompersi.

▶ Non salire né arrampicarsi sull'apparecchio. Se ci si siede o ci si appoggia all'oblò aperto, l'apparecchio potrebbe ribaltarsi.

▶ Non sedersi né appoggiarsi all'oblò dell'apparecchio.
▶ Non collocare alcun oggetto sull'oblò dell'apparecchio. Toccare il cestello in rotazione può causare lesioni alle mani.
- Prima di toccare il cestello, aspettare che sia completamente fermo.

ATTENZIONE – Pericolo di scottature!

Nel lavaggio ad alte temperature l'acqua di lavaggio si riscalda molto.

▶ Non toccare l'acqua di lavaggio calda.

ATTENZIONE – Pericolo di ustioni chimiche!

Durante l'apertura del cassetto del detersivo possono schizzare fuori dall'apparecchio detersivo e additivi. Un contatto con gli occhi o con la pelle potrebbe causare delle irritazioni.

In caso di contatto con detersivi o additivi risciacquare abbon-dantemente con acqua pulita gli occhi e la pelle.
In caso di ingestione, consultare un medico.
- Tenere detersivi e gli additivi fuori dalla portata dei bambini.

1.6 Pulizia e manutenzione sicure

Durante la pulizia e la manutenzione dell'apparecchio, osservare le istruzioni di sicurezza.

⚠️ AVVERTENZA – Pericolo di scosse elettriche!

Gli interventi di riparazione effettuati in modo non appropriato rappresentano una fonte di pericolo.

• Solo il personale adeguatamente specializzato e formato può eseguire riparazioni sull'apparecchio.
  ▶ Per la riparazione dell'apparecchio possono essere impiegati soltanto pezzi di ricambio originali.
• Al fine di evitare pericoli, se il cavo di alimentazione di questo apparecchio subisce danni deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da persona in possesso di simile qualifica.

L'infiltrazione di umidità può provocare una scarica elettrica.

- Non lavare l'apparecchio con pulitori a vapore, idropulitrici, tubi dell'acqua o innaffiatoi.

it Sicurezza

AVVERTENZA – Pericolo di lesioni!

L'utilizzo di pezzi di ricambio e accessori non originali rappresenta una fonte di pericolo.

- Utilizzare soltanto pezzi di ricambio e accessori originali del produttore.

AVVERTENZA – Pericolo di avvelenamento!

Se si utilizzano detergenti contenenti solventi possono formarsi vapori velenosi.

▶ Non usare detergenti contenenti solventi.

2 Prevenzione di danni materiali

Osservare le presenti istruzioni per evitare danni materiali e danni all'apparecchio.

ATTENZIONE!

Un dosaggio errato di ammorbidente, detersivo, additivo e detergenti può compromettere il funzionamento dell'apparecchio.

- Osservare i dosaggi consigliati forniti dal produttore.

Il superamento della quantità di carico massimo compromette il funzionamento dell'apparecchio.

- Osservare la massima quantità di carico per ciascun programma e non superarla.

→ "Programmi", Pagina 26

Durante il trasporto l'apparecchio è assicurato con blocchi di trasporto. I blocchi di trasporto non rimossi possono causare danni materiali e all'apparecchio.

• Prima della messa in funzione, rimuovere completamente tutti i blocchi di trasporto e conservarli.
• Prima di ogni trasporto, montare completamente tutti i blocchi di trasporto per evitare danni durante il trasporto.

Il collegamento non idoneo del raccordo flessibile di carico dell'acqua può causare dei danni materiali.

• Serrare bene le viti del raccordo di carico dell'acqua.
• Collegare il raccordo flessibile di carico dell'acqua al rubinetto in modo più diretto possibile, senza utilizzare elementi di collegamento quali adattatori, prolunghe, valvole o simili.
• Assicurarsi che l'alloggiamento della valvola del raccordo flessibile di carico dell'acqua non sia a con-

tatto con i componenti adiacenti e che non esposto ad alcuna forza esterna.

• Assicurarsi che il diametro interno del rubinetto sia almeno di 17 mm.
• Assicurarsi che la lunghezza del filetto sul collegamento del rubinetto sia almeno di 10 mm.

Una pressione dell'acqua esigua o eccessiva può compromettere il corretto funzionamento dell'apparecchio.

• Verificare che la pressione dell'acqua dell'impianto di alimentazione idrica corrisponda a minimo 100 kPa (1 bar) e massimo 1000 kPa (10 bar).
  Se la pressione dell'acqua supera il valore massimo indicato, deve essere installata una valvola di riduzione della pressione tra il raccordo dell'acqua potabile e il set dei tubi flessibili dell'apparecchio.
• Non collegare l'apparecchio al miscelatore di un dispositivo senza pressione per il riscaldamento dell'acqua.

I tubi flessibili dell'acqua modificati o danneggiati possono causare danni materiali e all'apparecchio stesso.

• Non piegare, schiacciare, modificare o tagliare i tubi flessibili dell'acqua.
• Utilizzare esclusivamente i tubi dell'acqua forniti in dotazione o quelli di ricambio originali.
• Non riutilizzare mai tubi dell'acqua flessibili usati.

L'utilizzo con acqua sporca o troppo calda può causare danni materiali e all'apparecchio.

- Utilizzare l'apparecchio esclusivamente con acqua del rubinetto fredda.

I detersivi non appropriati possono danneggiare le superfici dell'apparecchio.

- Non usare prodotti corrosivi o abrasivi.

it Tutela dell'ambiente e risparmio

• Non utilizzare detergenti a elevato contenuto di alcol,
• Non utilizzare spugnette dure o abrasive.
• Pulire l'apparecchio solo con acqua e un panno morbido umido.
  In caso di contatto, rimuovere tempestivamente tutti i residui di detergente, eventuali schizzi o altri residui.

3 Tutela dell'ambiente e risparmio

3.1 Smaltimento dell'imbal-laggio

I materiali dell'imballaggio sono rispettosi dell'ambiente e possono essere riutilizzati.

- Smaltire le singole parti distinta- mente secondo il tipo di materiale.

3.2 Risparmio energetico e delle risorse

Osservando queste avvertenze l'apparecchio consuma meno energia elettrica e acqua.

Utilizzare programmi con temperature ridotte tempi di lavaggio elevati e sfruttare la quantità di carico massima.

√ Il consumo energetico e idrico è il più efficiente.

il detergente in base al grado di sporco della biancheria.

√ Per biancheria poco sporca o normalmente sporca è sufficiente una quantità ridotta di detergente. Osservare il dosaggio consigliato del produttore del detergente.

Ridurre la temperatura di lavaggio in caso di biancheria poco sporca o normalmente sporca.

√ A temperature più basse, il fabbisogno energetico dell'apparecchio è inferiore. Per biancheria poco sporca o normalmente sporca sono sufficienti anche temperature inferiori rispetto a quanto riportato sull'etichetta.

Impostare la velocità di centrifuga massima se il bucato deve essere asciugato nell'asciugatrice.

√ La biancheria più asciutta riduce il tempo di asciugatura e diminuisce così il consumo di energia. Con una velocità di centrifuga elevata l'umidità residua nella biancheria si riduce e il volume del rumore di centrifuga aumenta.

Non eseguire il prelavaggio del bu- cato.

√ Il lavaggio con il prelavaggio aumenta la durata del programma aumentando il consumo di energia e di acqua.

L'apparecchio dispone di un riconoscimento automatico del carico.

√ Il riconoscimento automatico del carico adegua in modo ottimale il consumo di acqua e la durata del programma al tipo di indumenti e alla quantità di carico.

3.3 Modalità di risparmio energetico

Se l'apparecchio non viene utilizzato per un lasso di tempo prolungato, passa automaticamente in modalità di risparmio energetico.

La modalità di risparmio energetico viene terminata azionando nuovamente l'apparecchio, ad esempio aprendo o chiudendo l'oblò.

4 Installazione e allaccia- mento

4.1 Disimballaggio dell'appa-recchio

ATTENZIONE!

Eventuali oggetti rimasti nel cestello, inutili per il funzionamento dell'apparecchio, possono causare danni materiali e danneggiare l'apparecchio.

- Prima della messa in funzione, rimuovere dal cestello questi oggetti e gli accessori forniti in dotazione.

1. Rimuovere completamente il materiale di imballaggio e le pellicole protettive dall'apparecchio.
   → "Smaltimento dell'imballaggio", Pagina 12
2. Controllare che l'apparecchio non presenti danni visibili.
3. Aprire l'oblò dell'apparecchio. → "Comandi di base", Pagina 31
4. Rimuovere l'accessorio dal cestello.
5. Chiudere lo sportello dell'apparecchio.

4.2 Contenuto della confezione

Dopo il disimballaggio controllare che tutti i componenti siano presenti e che non presentino danni dovuti al trasporto.

ATTENZIONE!

Un funzionamento con accessori difettosi o mancanti può compromettere il funzionamento dell'apparecchio o comportare danni alle cose e all'apparecchio stesso.

• Non mettere in funzione l'apparecchio con accessori difettosi o mancanti.
• Sostituire l'accessorio in questione prima di mettere in funzione l'apparecchio.
  → "Accessori", Pagina 30

Nota: Il perfetto funzionamento dell'apparecchio è stato controllato in fabbrica. Possono rimanere macchie di acqua nell'apparecchio. Le macchine vengono rimosse dopo il primo lavaggio.

La dotazione comprende:

■ Lavatrice
■ Documentazione di accompagnamento
■ Blocchi di trasporto → "Rimozione dei blocchi di trasporto", Pagina 14
■ Tappi di copertura
■ Collettore per il fissaggio del tubo flessibile di scarico dell'acqua

4.3 Requisiti del luogo d'installazione

AVVERTENZA

Pericolo di scosse elettriche!

L'apparecchio contiene componenti sotto tensione. È pericoloso toccare componenti sotto tensione.

- Non mettere in funzione l'apparecchio senza piastra di copertura.

AVVERTENZA

Pericolo di lesioni!

L'apparecchio può ribaltarsi se messo in funzione su uno zoccolo.

- Prima della messa in funzione su uno zoccolo, fissare assolutamente i piedini dell'apparecchio con le linguette di fissaggio → Pagina 30 del produttore.

ATTENZIONE!

Il congelamento dell'acqua residua nell'apparecchio può causare danni all'apparecchio.

- Non collocare né mettere in funzione l'apparecchio in zone a rischio di congelamento o all'aperto.

Se l'apparecchio è sottoposto a un'inclinazione superiore a 40°, l'acqua residua dell'apparecchio può defluire e causare danni materiali.

• Inclinare con cautela l'apparecchio.
• Trasportare l'apparecchio in posizione verticale.

Luogo d'installa- Requisiti zione

Zoccolo Fissare l'appa-

recchio con delle linguette di fis- saggio → Pagina 30.

Luogo d'installa- Requisiti zione

Pavimento sostenuto da travi di legno

Collocare l'appa-recchio su una base di legno resistente all'acqua (spessore minimo di 30 mm) ben fissata al pavimento.

Cucina componi- bile

Collocare l'appa-recchio soltanto sotto un ripiano di lavoro conti-nuo ben fissato ai mobili adia-centi. Larghezza nicchia necessaria: 60 cm.

Alla parete Non incastrare i tubi flessibili tra la parete e l'apparecchio.

4.4 Rimozione dei blocchi di trasporto

Durante il trasporto l'apparecchio è assicurato con blocchi di trasporto posti sul lato posteriore dell'apparecchio.

Nota: Conservare le viti dei blocchi di trasporto e le boccole per un altro eventuale trasporto → Pagina 51.

1. Staccare i tubi flessibili dai fermi.

1. Svitare ①e rimuovere ④tute e 4 le viti dei blocchi di trasporto con una chiave inglese da 13.

1. Rimuovere il cavo di allacciamento dai fermi.

1. Rimuovere le 4 boccole.

1. Inserire i 4 tappi di copertura.

1. Premere verso il basso i 4 tappi di copertura.

4.5 Allacciamento dell'appa-recchio

Allacciamento del raccordo di carico dell'acqua

AVVERTENZA

Pericolo di scosse elettriche!

L'apparecchio contiene componenti sotto tensione. È pericoloso toccare componenti sotto tensione.

▶ Non immergere nell'acqua la valvo-la Aquastop elettrica.

1. Collegare il tubo flessibile di carico dell'acqua al rubinetto (26,4 mm = 3/4").

1. Aprire con precauzione il rubinetto dell'acqua e controllare la tenuta dei collegamenti.

Tipi di allacciamento del raccordo di scarico dell'acqua

Le informazioni sono d'ausilio per l'al- lacciamento dell'apparecchio al rac- cordo di scarico dell'acqua.

ATTENZIONE!

Durante la fase di scarico, il raccordo di scarico dell'acqua è sotto pressione e può allentarsi dal punto di collegamento installato.

- Assicurare il raccordo di scarico dell'acqua in modo che non si allenti involontariamente.

Nota: Osservare le altezze della pompa di scarico.

L'altezza della pompa di scarico massima è 100 cm.

Sifone Fissare il punto

di collegamento con una fascetta stringitubo (24-40 mm).

Lavandino Fissare

e assicu- rare il raccordo di scarico dell'ac- qua con un col- lettore → Pagina 30.

Scarico in un tu- bo in plastica con manicotto in gomma o nel pozzetto

Fissare e assicurare il raccordo di scarico dell'acqua con un collettore → Pagina 30.

4.6 Livellamento dell'appa-recchio

Si consiglia di mettere esattamente in piano l'apparecchio per ridurre i ru- mori e le vibrazioni e per evitare che si sposti.

1. Con una chiave inglese da 17 allentare i controdadi in senso orario.

1. Per livellare l'apparecchio, ruotare i piedini dell'apparecchio. Controllare il livellamento dell'apparecchio con una livella a bolla d'aria.

Tutti i piedini dell'apparecchio devono poggiare stabilmente sul pavimento.

1. Serrare a fondo i controdadi sull'alloggiamento con una chiave inglese da 17.

Mantenere fermo il piedino dell'apparecchio per evitare lo sposta- mento in altezza.

4.7 Collegamento elettrico dell'apparecchio

Nota: L'installazione elettrica domestica di questo apparecchio deve essere conforme alle disposizioni e alle norme di sicurezza locali e deve includere un interruttore differenziale.

1. Inserire la spina del cavo di allacciamento alla rete dell'apparecchio a una presa vicina.

I dati di collegamento dell'apparec- chio sono riportati nei Dati tecnici → Pagina 55.

1. Controllare il corretto posizionamento della spina.

5 Conoscere l'apparecchio

5.1 Apparecchio

Di seguito è riportata una panoramica dei componenti dell'apparecchio.

I particolari illustrati nell'immagine possono variare in base al tipo di apparecchio, ad es. colore e forma.

1	Sportello di manutenzione della pompa di scarico → Pagina 37
2	Oblò
3	Cassetto del detersivo → Pagina 19
4	Pannello di comando → Pagina 19
5	Tubo flessibile di scarico dell'acqua → Pagina 16

6	Cavo di allacciamento alla re-te → Pagina 17
7	Applicare i blocchi → Pagina 14
8	Raccordo di carico dell'acqua → Pagina 16

5.2 Cassetto del detersivo

1	Dosatore per detersivo liquido → "Inserimento del dosatore per detersivo liquido", Pagina 32
2	Scomparto II:▪ detersivo per il lavaggio principale▪ Addolcitore▪ Candeggiante▪ Sale smacchiatore
3	Scomparto ❖▪ Ammorbidente▪ Amido liquido▪ Impregnante
4	Scomparto I:▪ Detersivo per prelavaggio▪ lgienizzante

5.3 Pannello di comando

Il pannello di comando consente di impostare tutte le funzioni dell'apparecchio e di ottenere informazioni sullo stato di esercizio.

1 Programmi → Pagina 26
2 Selettore programmi → Pagina 31
3 Display → Pagina 21

4 Tasti → Pagina 24

6 Prima del primo utilizzo

Preparare l'apparecchio per l'uso.

6.1 Avvio del ciclo a vuoto

Prima di lasciare la fabbrica, l'appa-recchio viene testato in modo appro-fondito. Per eliminare gli eventuali re-sidui di acqua, eseguire il primo la-vaggio senza biancheria.

1. Portare il selettore programmi su Pulizia cestello.
2. Chiudere l'oblò.
3. Estrarre il cassetto del detersivo.
4. Riempire lo scomparto Il con circa 1 litro di acqua del rubinetto.

1. Introdurre un detersivo universale in polvere nello scomparto II.

Per evitare la formazione di schiuma, per capi poco sporchi utilizzare solo la metà della quantità di detersivo consigliata dal produttore. Non usare detersivo per capi in lana o delicati.

1. Introdurre il cassetto del detersivo.
2. Per avviare il programma, premere Avvio/Reload.

√ Il display indica la durata del programma residua.

√ Al termine del programma, il display mostra: "End".

1. Avviare il primo ciclo di lavaggio o portare il selettore programmi su ○ per spegnere l'apparecchio.

→ "Comandi di base", Pagina 31

7 Display

Sul display vengono visualizzati i valori di impostazione aggiornati, le possibilità di selezione o i testi di avvertenza.

Indicazione display esemplificative

Indicatore Denominazione maggiori informazioni
0:401	Durata del pro-gramma/Tempo residuo del pro-gramma	Durata del programma prevista o tempo residuo del programma indicativi.
101	Tempo di Fine tra	→ "Tasti", Pagina 24
9,0 kg1	Carico consigliato	La massima quantità di carico per il pro-gramma impostato indicata in kg.
∅ - 1400∅Velocità di centri-fuga		Velocità di centrifuga impostata in giri/min.→ "Tasti", Pagina 24∅: senza centrifuga, solo scarico acqua
※ - 90 Temperatura Temperatura regolata in C°.→ "Tasti", Pagina 24※ (freddo)
▶	Avvio/Pausa Avvio, interruzione o pausa■ si illumina: il programma è in corso e può essere interrotto o messo in pausa.■ lampeggia: il programma può essere riavviato o può proseguire.
1 Esempio
	Prelavaggio Stato del programma
	Lavaggio Stato del programma
	Risciacquo Stato del programma
	Centrifuga Stato del programma
End Fine del program-ma		Stato del programma
	Sicurezza bambini■ si illumina: la sicurezza bambini è attiva-ta.■ lampeggia: la sicurezza bambini è atti-vata e l'apparecchio ha ricevuto un co-mando.→ "Disattivazione della sicurezza bambi-ni", Pagina 34
	Funzione antipie-ga	La funzione antipiega è attivata.→ "Tasti", Pagina 25
	Prelavaggio Il prelavaggio è attivato.→ "Tasti", Pagina 24
	Acqua Più e Ri-sciacquo Extra	Il lavaggio con più acqua e un ciclo di ri-sciacquo è attivato.→ "Tasti", Pagina 24
	varioSpeed Il lavaggio rapido è attivato.→ "Tasti", Pagina 24
	Sangue La funzione relativa al tipo di macchia èattivata.
	Erba La funzione relativa al tipo di macchia èattivata.
	Vino rosso La funzione relativa al tipo di macchia èattivata.
	Burro e olio La funzione relativa al tipo di macchia èattivata.
	Promemoria della pulizia del cestello	lampeggia: cestello sporco. Eseguire ilprogramma Pulizia cestello per la pulizia ela cura del cestello e del contenitore dellaliscivia.→ "Pulizia del cestello", Pagina 36
1Esempio
: Sistema di controllo della tensione		lampeggia: il sistema automatico di controllo tensione riconosce eccessivi cali di tensione elettrica. Il programma è in pausa.Nota: Il programma prosegue quando la tensione è nuovamente appropriata.
• Sistema di controllo della tensione		lampeggia: il programma è stato messo in pausa a causa di eccessivi cali di tensione elettrica. La tensione è nuovamente adeguata e il programma prosegue.Nota: La durata del programma viene pro-lungata.
	Oblò ■ si illumina:	l'oblò è bloccato e non può essere aperto.■ lampeggia: l'oblò non è chiuso corretta-mente.■ spento: l'oblò di carico è sbloccato e può essere aperto.
	Rubinetto dell'acqua	■ Pressione dell'acqua assente.■ La pressione dell'acqua è insufficiente.
E:35 / -101	Errore Codice errore, visualizzazione errori, se-gnale.
1 Esempio

8 Tasti

La selezione delle impostazioni di programma dipende dal programma impostato.

Tasto Selezione maggiori informazioni
Avvio/Reload ■ Avviare■ Annullare■ Mettere in pau-sa	Avviare, interrompere o mettere in pausa il programma.
varioSpeed ■ Attivare■ Disattivare	Attivare o disattivare la durata ridotta del programma.Nota: Il consumo di energia aumenta.Questo non compromette il risultato del lavaggio.
Selezione mac-chie	Selezione multipla	Selezionare il tipo di macchia.La temperatura, il movimento del ce-stello e il tempo di ammollo vengono adattati al tipo di macchia.
Fine fra fino a 24 ore Stabilire la fine del programma.La durata del programma è già conte-nuta nel conteggio delle ore imposta-to.Dopo l'avvio del programma viene vi-sualizzata la durata del programma.
Temp. °C - 90 °C Adattare la temperatura in °C.
Centrif. © 1400 girmin Adattare la velocità di centrifuga o di-sattivare la centrifuga.Selezionando acqua viene scarica-ta e la centrifuga viene disattivata. Il bucato rimane bagnato nel cestello.
3 s (Sicurezza bambini 3 sec.)	Attivare■ Disattivare	→ "Sicurezza bambini", Pagina 34
Prelavaggio ■ attivare■ disattivare	Attivare o disattivare il prelavaggio, ad es. per lavare capi di abbigliamento molto sporchi.
Risciacquo plus ■	Attivare■ Disattivare	Attivare o disattivare il lavaggio con quantità d'acqua maggiore e un ciclo di risciacquo supplementare.Consigliato per pelli particolarmente sensibili e/o in zone in cui l'acqua è molto dolce.

Tasto Selezione maggiori informazioni

Stiro facile■attivare■disattivare

Attivare o disattivare il lavaggio anti-piega.Per ridurre la formazione di pieghe, il ciclo di centrifuga e la velocità della centrifuga vengono adattati.Il bucato dopo il lavaggio è così umido che deve essere steso.

9 Programmi

Nota: L'etichetta presente sui capi fornisce ulteriori avvertenze sulla scelta del programma.

Programma Descrizione Carico
	max.(kg)
Cotone Lavaggio di indumenti resistenti di cotone, lino o tessuto misto.È adatto anche come programma di durata ridotta per biancheria con grado di sporco normale, se si attiva varioSpeed.Impostazione del programma:■ max. 90 °C■ max. 1400 giri/min	9,05,0 1
Eco 40-60 Lavaggio di indumenti di cotone, di lino e tessuto misto.Nota:I tessuti che secondo il simbolo di trattamento sono lavabili tra 40 °C 60 °C non essere lavati insieme.La potenza di lavaggio corrisponde alla classe di efficienza migliore secondo le disposizioni di legge.Per questo programma viene automaticamente adattata la temperatura di lavaggio sulla base della quantità di carico, per ottenere un'efficienza energetica ottimale oltre all'efficienza di lavaggio migliore.La temperatura di lavaggio non può essere variata.Impostazione del programma:Nota:La temperatura di questo programma non può essere scelta e viene definita automaticamente.■ max. - °C■ max. 1400 giri/min	9,0
Sintetici Lavaggio di indumenti sintetici o misti.Impostazione del programma:■ max. 60 °C■ max. 1200 giri/min	4,0
Mix Lavaggio di capi di cotone, di lino, sintetici e misti.Adatto a biancheria poco sporca.Impostazione del programma:■ max. 60 °C	4,0
1 varioSpeedattivata. 2 Lavaggio non possibile

Programma Descrizione Carico		max.(kg)
	■ max. 1400 giri/min
Delicati/Seta Lavaggio di indumenti lavabili delicati di seta, di viscosa e sintetici.Usare il detersivo per capi delicati o di seta.Nota:Lavare i capi particolarmente delicati o i capi con ganci, bottoni e stirature in un sacchetto in re-te.Impostazione del programma:■ max. 40 °C■ max. 800 giri/min		2,0
Lingerie Tessuti lavabili particolarmente delicati sintetici, di seta e lycra, ad es. camicia da notte di pizzo.Usare detersivo per capi delicati.Non utilizzare l'ammorbidente.Nota:Lavare i capi particolarmente delicati o i capi con ganci, bottoni e stirature in un sacchetto in re-te.Impostazione del programma:■ max. 40 °C■ max. 800 giri/min		1,0
Lana Lavare indumenti lavabili a mano oppure in lavatri-ce di lana o misto lana.Per evitare un restringimento degli indumenti, il ce-stello muove gli indumenti con particolare delicatezza e lunghe pause.Usare detersivo per capi in lana.Impostazione del programma:■ max. 40 °C■ max. 800 giri/min		2,0
Risciacquo Risciacquo con centrifuga successiva e scarico dell'acqua.Impostazione del programma: max. 1400 giri/min		-
Centrifuga/Scarico acqua	Centrifuga e scarico dell'acqua.Se si desidera soltanto scaricare l'acqua, attivare Ⓤ. Il bucato non viene centrifugato.Impostazione del programma: max. 1400 giri/min	-
1 varioSpeedattivata. 2 Lavaggio non possibile
Hygiene Lavaggio di indumenti resistenti di cotone, lino o tessuto misto. Adatto per soggetti allergici ed esigenze igieniche elevate.Nota:Raggiunta la temperatura impostata, questa rimane costante durante l'intero processo di lavaggio.Impostazione del programma:■ max. 60 °C■ max. 1400 giri/min		6,5
Outdoor Water-proof	Lavaggio di abbigliamento impermeabile e outdoor con membrana impermeabile e materiali idrorepellenti.Adatto al lavaggio con successiva impermeabilizzazione.Utilizzare detersivo per abbigliamento outdoor. Usare un prodotto per l'impermeabilizzazione adatto agli indumenti da lavare in lavatrice.Non utilizzare l'ammorbidente.Aggiungere il detersivo per abbigliamento outdoor nello scomparto Il del cassetto del detersivo e il prodotto per l'impermeabilizzazione nello scomparto → "Cassetto del detersivo", Pagina 19Eseguire il post-trattamento della biancheria secondo le istruzioni del produttore.Impostazione del programma:■ max. 40 °C■ max. 800 giri/min	1,0
Capi scuri Lavaggio di capi scuri e con colori intensi in cotone e capi sintetici, quali jeans.Lavare il bucato al rovescio. Usare un detersivo liquido.Impostazione del programma:■ max. 40 °C■ max. 1200 giri/min		4,0
Pulizia cestello Pulizia e cura del cestello.Utilizzare il programma nei seguenti casi:■ prima del primo utilizzo■ in caso di lavaggi frequenti a una temperatura di 40 °C o inferiore		-2
1 varioSpeed attivata. 2 Lavaggio non possibile
	■ dopo un lungo periodo di mancato utilizzoUtilizzare un detersivo universale in polvere o un detergente contenente candeggina.Per evitare la formazione di schiuma, dimezzare la quantità di detersivo.Non utilizzare l'ammorbidente.Non usare detersivo liquido, per la lana o per capi delicati.Nota:Se non è stato utilizzato alcun programma a 60 °C o a una temperatura superiore per un periodo prolungato, la spia lampeggia, come promemoria per eseguire la pulizia del cestello.
Speed 15'/30' Lavaggio di indumenti di cotone, sintetici o di tessuto misto.Programma breve per piccoli carichi di biancheria poco sporca.La durata del programma è di ca. 30 minuti.Se si desidera ridurre la durata del programma di 15 minuti, attivare varioSpeed. La quantità massima di carico si riduce a 2,0 kg.Impostazione del programma:■ max. 40 °C■ max. 1200 giri/min	4,0
1 varioSpeedattivata. 2 Lavaggio non possibile

10 Accessori

Utilizzare gli accessori originali in quanto prodotti appositamente per questo apparecchio.

Nota: Alcuni accessori sono disponibili in altre colorazioni. Contattare il → "Servizio di assistenza clienti", Pagina 53.

	Utilizzo Codice dell'ordine
Prolunga per tubo flessibile di carico dell'acqua	Prolungare il tubo flessibile dell'acqua fredda o Aquastop (2,50 m).	WZ10131
Linguette di fissaggio Migliorare la stabilità dell'apparecchio.		WX975600
Collettore Fissare il tubo flessibile di scarico dell'acqua.		00655300
Inserto per detersivo liquido	Dosare il detersivo liquido.	00605740
Piedistallo Collocare l'apparecchio sollevato in modo che possa essere caricato e scaricato facilmente.		WZWP20W

11 Bucato

Nota: Ulteriori informazioni sono riportate nelle Istruzioni per l'uso digitali, scansionando il codice QR nell'indice o su siemens-home.bsh-group.com.

11.1 Preparare il bucato

ATTENZIONE!

Gli oggetti rimasti nel bucato possono danneggiare il bucato stesso e il cestello.

- Prima della messa in funzione, togliere tutti gli oggetti dalle tasche.

• Per avere più cura del proprio apparecchio e del bucato, preparare prima il bucato.
• Vuotare le tasche
• Spazzolare la sabbia da tutti i risvolti e tutte le tasche
• Chiudere i piumini e le federe
• Chiudere tutte le cerniere, le chiusure con il velcro, i ganci e abbottonare i bottoni
• Legare insieme cinture di stoffa, nastri di grembiule o eventualmente usare un sacchetto per biancheria

• I nastri e lacci lunghi con elementi terminali duri vanno anno-dati e infilati nel cappuccio o nel pantalone stesso

• Rimuovere le rotelline di sostegno delle tende e i nastri con piombini o utilizzare un sacchetto in rete

• Per capi di abbigliamento piccoli, come ad es. calze dei bambini, utilizzare un sacchetto in rete.
• Le macchie ostinate e secche possono essere rimosse soltanto dopo più lavaggi
• Lavare insieme capi di biancheria grandi e piccoli
• Non strofinare le macchie fresche ma detergerle con un apposito detersivo
• Scuotere il bucato oppure osservare la descrizione dei programmi

12 Detersivo e additivo

Note

■ Ulteriori informazioni sono riportate nelle Istruzioni per l'uso digitali, scansionando il codice QR nell'indice o su siemens-home.bsh-group.com.
■ Osservare le informazioni relative alla sicurezza → Pagina 4 e allaprevenzione di danni materiali → Pagina 11.

Le indicazioni del produttore relative all'utilizzo e al dosaggio sono riportate sulla confezione.

Note

■ Come detersivi liquidi utilizzare soltanto detersivi puramente liquidi
■ Non mescolare detersivi liquidi di tipo diverso
■ Non mescolare detersivi e ammor-bidenti
■ Non utilizzare prodotti compositi e fortemente concentrati
■ Non eccedere con il colorante, il sale può intaccare l'acciaio

■ Non utilizzare decoloranti nell'apparecchio

13 Comandi di base

Nota: Ulteriori informazioni sono riportate nelle Istruzioni per l'uso digitali, scansionando il codice QR nell'indice o su siemens-home.bsh-group.com.

13.1 Accensione dell'appa-recchio

Requisito: L'apparecchio è conformemente installato e allacciato.

→ "Installazione e allacciamento", Pagina 13

- Portare il selettore programmi su un programma.

13.2 Impostazione del pro- gramma

1. Ruotare il selettore programmi e portarlo sul programma desiderato. → "Programmi", Pagina 26

2. Se necessario, adattare le impostazioni di programma → Pagina 31.

13.3 Adattamento delle impostazioni di programma

Requisito: È impostato un programma.

→ "Impostazione del programma", Pagina 31

• Adattare le impostazioni di programma.
  → "Tasti", Pagina 24

Nota: Le impostazioni di programma non sono memorizzate per sempre.

it di base

13.4 Inserimento del bucato

Nota: Per evitare la formazione di pieghe, rispettare il carico massimo del programma.

→ "Programmi", Pagina 26

Requisito: La biancheria è preparata.

→ "Bucato", Pagina 30

1. Aprire l'oblò.

Assicurarsi che il cestello sia vuoto.

1. Introdurre la biancheria nel cestello.

2. Chiudere l'oblò.

Accertarsi che non vi siano capi di abbigliamento impigliati nell'oblò.

13.5 Inserimento del dosatore per detersivo liquido

Se si ordina il dosatore come accessorio, deve essere inserito.

1. Estrarre il cassetto del detersivo.

2. Premere l'inserto verso il basso e rimuovere il cassetto del detersivo.

1. Inserire il dosatore.

1. Inserire il cassetto del detersivo.

13.6 Utilizzo del dosatore per detersivo liquido

Per dosare il detersivo liquido, è possibile utilizzare un dosatore nel cassetto del detersivo.

1. Estrarre il cassetto del detersivo.

2. Spostare in avanti il dosatore.

1. Abbassare il dosatore e farlo scattare in posizione.

1. Introdurre il cassetto del detersivo.

13.7 Introdurre detersivo e additivi

Note

• Utilizzare il dosatore per il detersivo liquido non per detersivi tipo gel o in polvere e per programmi con prelavaggio attivato oppure con Funzione fine fra.
  ■ Osservare le indicazioni relative a Detersivo e additivo → Pagina 31.
• Estrarre il cassetto del detersivo.
• Introdurre il detersivo. → "Cassetto del detersivo", Pagina 19
• In caso di necessità introdurre gli additivi.
• Introdurre il cassetto del detersivo.

13.8 Avvio del programma

Requisito: È impostato un programma.

→ "Impostazione del programma", Pagina 31

▶ Premere Avvio/Reload.
Il cestello gira ed esegue un riconoscimento del carico, che può durare fino a 2 minuti e poi aspira l'acqua.

√ Sul display viene visualizzata la durata del programma o il tempo di Fine tra.
√ Al termine del programma, il display mostra: "End".

13.9 Ammollo della biancheria

Nota: Non è necessario aggiungere del detersivo. L'acqua di lavaggio viene poi usata per tutto il ciclo di lavaggio.

1. Avviare il programma.
2. Per mettere in pausa il programma, dopo circa 10 minuti, premere Avvio/Reload.
3. Per proseguire con il programma, una volta trascorso il tempo di am- mollo desiderato, premere su Av- vio/Reload.

13.10 Aggiungere biancheria

Dopo l'avvio del programma è possibile estrarre o aggiungere il bucato a seconda dello stato del programma.

Requisito: Un programma è avviato. → "Avvio del programma", Pagina 33

1. Premere Avvio/Reload.

L'apparecchio è in pausa.

Nota: Se si desidera aggiungere biancheria, osservare l'avvertenza sul display.

→ "Display", Pagina 23

1. Aprire l'oblò dell'apparecchio.
2. Estrarre o aggiungere il bucato.
3. Chiudere l'oblò dell'apparecchio.
4. Premere Avvio/Reload.

13.11 Annullare il programma

1. Premere Avvio/Reload.
2. Aprire l'oblò dell'apparecchio.

it Sicurezza bambini

Se la temperatura è molto calda e il livello dell'acqua è troppo alto, l'oblò resta bloccato per motivi di sicurezza.

• In caso di alta temperatura, avviare il programma Risciacquo.

• In caso di livello dell'acqua alto, avviare il programma Centrifuga o selezionare un programma idoneo allo scarico dell'acqua. → "Programmi", Pagina 26

• Estrarre la biancheria → Pagina 34.

13.12 Estrarre la biancheria

1. Aprire l'oblò dell'apparecchio.
2. Estrarre la biancheria.

13.13 Spegnimento dell'appa-recchio

1. Portare il selettore programmi su O.
2. Asciugare la manichetta di gomma, pulirla con un panno e rimuovere corpi estranei.

1. Lasciare l'oblò e il cassetto detersivo aperti, affinché i residui di umidità possano evaporare.

14 Sicurezza bambini

Assicurare l'apparecchio contro l'utilizzo involontario degli elementi di comando.

14.1 Attivazione della sicurezza bambini

• Tenere premuti entrambi i tasti 3 s per ca. 3 secondi.
  √ Il display indica.
  √ Gli elementi di comando sono bloccati.
  √ La sicurezza bambini rimane attiva anche dopo lo spegnimento dell'apparecchio e in caso di interruzione dell'alimentazione elettrica.

14.2 Disattivazione della sicurezza bambini

Requisito: Per disattivare la sicurezza bambini, l'apparecchio deve essere acceso.

• Tenere premuti entrambi i tasti 3 s per ca. 3 secondi.
  √ 📄sul display si spegne.

15 Impostazioni di base

È possibile settare le impostazioni di base dell'apparecchio in base alle proprie esigenze.

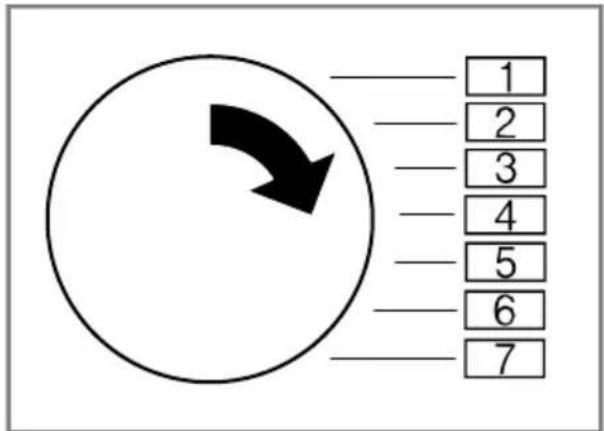

15.1 Panoramica delle impostazioni di base

Impostazione di base	Posizione del programma	Valore Descrizione
Segnale acustico	2 0 (off)		Regolare il volume del segnale alla fine del programma.
		1 (debole)
		2 (medio)
		3 (alto)
		4 (molto alto)
Tono tasti 3 0 (off)			Regolare il volume del segnale selezionando i tasti.
		1 (debole)
		2 (medio)
		3 (alto)
		4 (molto alto)
Promemoria pulizia del cestello	4 On (acce-so)	OFF (spento)	Attivare o disattivare il promemo-ria per la pulizia del cestello.
Contatore pro-gramma	5	421	Visualizzare il numero dei pro-grammi terminati.
1 Esempio

it Pulizia e cura

15.2 Modifica delle impostazioni di base

1. Regolare il selettore programmi nella posizione 1.

1. Premere su Centrif. Ⓜ contemporaneamente regolare il selettore programmi portandolo in posizione 2.

√ Sul display viene visualizzato il valore attuale.
3. Regolare il selettore programmi nella posizione desiderata. → "Panoramica delle impostazioni di base", Pagina 35
4. Per modificare il valore, premere Fine fra.
5. Per memorizzare la modifica, spegnere l'apparecchio.

16 Pulizia e cura

Per mantenere a lungo l'apparecchio in buone condizioni, sottoporlo a una cura e a una manutenzione scrupolose.

Nota: Ulteriori informazioni sono riportate nelle Istruzioni per l'uso digitali, scansionando il codice QR nell'indice o su siemens-home.bsh-group.com.

16.1 Pulizia del cestello

ATTENZIONE Pericolo di lesioni!

Il lavaggio permanente alle basse temperature e un'aerazione errata dell'apparecchio possono danneggia-re il cestello e causare lesioni.

▶ Eseguire regolarmente un pro- gramma per la pulizia del cestello o lavare a temperature di almeno 60 °C.
- Lasciare asciugare l'apparecchio dopo ogni funzionamento con lo sportello e il cassetto del detersivo aperti.

- Eseguire il programma Pulizia cestello senza biancheria. con deter-sivo in polvere universale.

16.2 Pulizia del cassetto del detersivo

1. Estrarre il cassetto del detersivo.
2. Premere l'inserto verso il basso e rimuovere il cassetto del detersivo.

1. Estrarre l'inserto dal basso verso l'alto.

1. Pulire il cassetto del detersivo e l'inserto con l'acqua e una spazzola e asciugarli.

1. Inserire l'inserto e innestarlo in posizione.

1. Pulire l'apertura per il cassetto del detersivo.

1. Introdurre il cassetto del detersivo.

16.3 Pulizia della pompa di scarico

Pulire la pompa di scarico, in caso di anomalie, ad esempio se otturata o in presenza di rumori simili a dei colpi.

Svuotamento della pompa di scarico

1. Chiudere il rubinetto dell'acqua.
2. Spegnere l'apparecchio.
3. Staccare l'apparecchio dalla rete elettrica.
4. Aprire e rimuovere lo sportello di manutenzione.

1. Spingere un contenitore sufficientemente grande sotto l'apertura.

1. Staccare il raccordo flessibile di svuotamento dal suo alloggiamento.

1. ⚠️ ATTENZIONE - Pericolo di scottature! Nel lavaggio ad alte temperature l'acqua di lavaggio si riscalda molto.

- Non toccare l'acqua di lavaggio calda.

Per far confluire l'acqua di lavaggio all'interno del contenitore, rimuovere il tappo di chiusura.

1. Riapplicare il tappo di chiusura.

1. Agganciare il tubo flessibile di svuotamento nell'alloggiamento.

Pulizia della pompa di scarico

Requisito: La pompa di scarico è vuota. → Pagina 37

1. Poiché vi è ancora dell'acqua residua nella pompa di scarico, rimuovere attentamente il coperchio della pompa.

- L'alloggiamento del filtro può bloccarsi nel corpo della pompa a causa di residui di sporco grossolani. Sciogliere lo sporco e rimuovere l'inserto del filtro.

1. Pulire l'interno, la filettatura del co- perchio della pompa e il corpo del- la pompa.

Il coperchio della pompa consta di due elementi costruttivi che possono essere smontati per essere puliti.

1. Accertarsi che l'elica della pompa di scarico possa ruotare.

2. Inserire il coperchio della pompa.

- Accertarsi che i componenti del coperchio della pompa siano montati correttamente.

1. Chiudere il coperchio della pompa ruotandolo finché non si innesta.

L'impugnatura del coperchio della pompa deve essere in posizione verticale.

1. Inserire e chiudere lo sportello di manutenzione.

Prima del prossimo lavaggio

Per impedire che al primo lavaggio si vada a perdere del detersivo inutilizzato, azionare il programma Scarico acqua dopo aver svuotato la pompa di scarico.

1. Aprire il rubinetto dell'acqua.
2. Inserire la spina di alimentazione.
3. Accendere l'apparecchio.
4. Introdurre un litro d'acqua nello scomparto II.
5. Selezionare un programma idoneo allo scarico dell'acqua.
   → "Programmi", Pagina 26

17 Sistemazione guasti

I guasti minori possono essere sistemi autonomamente dall'utente. Utilizzare le informazioni per la sistemazione dei guasti prima di contattare il servizio di assistenza clienti. In questo modo si evitano costi non necessari.

AVVERTENZA

Pericolo di scosse elettriche!

Gli interventi di riparazione effettuati in modo non appropriato rappresentano una fonte di pericolo.

• Solo il personale adeguatamente specializzato e formato può eseguire riparazioni sull'apparecchio.
• Per la riparazione dell'apparecchio possono essere impiegati soltanto pezzi di ricambio originali.
• Al fine di evitare pericoli, se il cavo di alimentazione di questo apparecchio subisce danni deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da persona in possesso di simile qualifica.

Anomalia Causa e ricerca guasti

Il display è spento e il tasto Avvio/Reload lampeggia.

La modalità di risparmio energetico è attiva. ▶ Premere un tasto qualsiasi. √ Il display si illumina di nuovo.

"E:36 / -10" Il tubo rigido di scarico o il tubo flessibile di scarico dell'acqua è otturato.

- Pulire il tubo rigido di scarico e il tubo flessibile di scarico dell'acqua.

Il tubo rigido di scarico o il tubo flessibile di scarico dell'acqua è piegato o schiacciato.

- Accertarsi che il tubo rigido di scarico e il tubo flessibile di scarico dell'acqua non siano piegati o incastrati.

La pompa di scarico è otturata.

▶ → "Pulizia della pompa di scarico", Pagina 37

Il tubo flessibile di scarico dell'acqua è stato collegato troppo in alto.

- Montare il tubo flessibile di scarico dell'acqua a max. 1 metro di altezza.

Il coperchio della pompa non è montato correttamente.

- Montare correttamente il coperchio della pompa.

Il dosaggio del detersivo è troppo elevato.

Anomalia Causa e ricerca guasti

"E:36 / -10" ▶ Misura immediata: diluire un cucchiaio di ammorbi-dente in 0,5 litro d'acqua e versarlo nello scompar-to di sinistra (non per indumenti outdoor, capi spor-tivi e piumini).▶ Al lavaggio seguente con lo stesso carico ridurre la quantità di detersivo.
È stata montata una prolunga non consentita al tubo flessibile di scarico dell'acqua.▶ Rimuovere prolunghe non consentite dal tubo fles-sibile di scarico dell'acqua.→ "Allacciamento dell'apparecchio", Pagina 16
La copertura della pompa non è avvitata completa-mente.▶ Accertarsi che la copertura della pompa sia avvitata finché non si innesta nell'apparecchio. L'impugnatura della copertura della pompa deve essere in posi-zione verticale.
"E:60 / -2B" Il controllo antisbilanciamento ha interrotto la centrifu-ga a causa di una distribuzione irregolare del bucato.▶ Distribuire nuovamente il bucato nel cestello.Nota: Introdurre nel cestello il più possibile capi pic-coli e grandi. Capi di biancheria di diverse dimensioni si suddividono meglio durante la centrifuga.
"E:30 / -10" e/o La pressione dell'acqua è insufficiente.Nessuna rimozione possibile.
Il filtro nel raccordo di carico è otturato.▶ Pulire il filtro nel raccordo di carico.
Il rubinetto dell'acqua è chiuso.▶ Aprire il rubinetto dell'acqua.
Il tubo flessibile di carico acqua piegato o incastrato.▶ Accertarsi che il tubo flessibile di carico acqua non sia piegato o incastrato.
Sistema di misurazione del livello dell'acqua difettoso.Nota: Con il messaggio di errore l'apparecchio avvia un ciclo di scarico.
1. Attendere circa 5 minuti fino al termine del ciclo di scarico.
2. Per ripristinare il messaggio di errore, spegnere l'apparecchio.
3. Riaccendere l'apparecchio.
Anomalia Causa e ricerca guasti
"E:30 / -10" e/o	4. Se il messaggio di errore viene nuovamente visualizzato, contattare il servizio di assistenza clienti.→ "Servizio di assistenza clienti", Pagina 53
"E:35 / -10" L'acqua è sul fondo.► Chiudere il rubinetto dell'acqua.► Rivolgersi al servizio di assistenza clienti.→ "Servizio di assistenza clienti", Pagina 53
: lampeggia. Il sistema di controllo della tensione riconosce un mancato raggiungimento della tensione, che non è consentito.► Nessuna rimozione possibile.Nota: Quando l'alimentazione di tensione si sarà stabilizzata, il programma proseguirà normalmente.
G si accende. La temperatura è troppo elevata.► Attendere finché la temperatura non si è abbassata.► → "Annullare il programma", Pagina 33
G lampeggia. L'oblò non è chiuso.1. Chiudere l'oblò.2. Per avviare il programma premere Avvio/Reload.
Tutti gli altri codici errori.	Anomalia di funzionamento► Rivolgersi al servizio di assistenza clienti.→ "Servizio di assistenza clienti", Pagina 53
"E:30/-20" Elettrovalvola difettosa.
	Rivolgersi al servizio di assistenza clienti.→ "Servizio di assistenza clienti", Pagina 53
	Il dosaggio del detersivo è troppo elevato.Al lavaggio seguente con lo stesso carico ridurre la quantità di detersivo.
	Aggiunta di ulteriore acqua.Non inserire ulteriore acqua nell'apparecchio durante il funzionamento.
L'apparecchio non funziona.	La spina non è inserita nella rete elettrica.Collegare l'apparecchio alla rete elettrica.
	Il fusibile nel contatore elettrico si è attivato.Controllare il fusibile nella scatola corrispondente.
	Alimentazione di corrente guasta.Verificare che l'illuminazione interna o altri apparecchi nel locale funzionino correttamente.
Il programma non si avvia.	Avvio/Reloadnon è stato premuto.Premere Avvio/Reload.
	L'oblò non è chiuso.Chiudere l'oblò.Per avviare il programma premere Avvio/Reload.
	È attivata la sicurezza bambini.→ "Disattivazione della sicurezza bambini", Pagina 34
	Fine fraè attivata.Verificare se Fine fraè attivato.→ "Tasti", Pagina 24
	La biancheria è incastrata nell'oblò.Aprire nuovamente l'oblò.Rimuovere la biancheria incastrata.Chiudere l'oblò.Per avviare il programma premere Avvio/Reload.
Non è possibile aprire l'oblò.	La temperatura è troppo elevata.Attendere finché la temperatura non si è abbassata.→ "Annullare il programma", Pagina 33
	Il livello dell'acqua è troppo elevato.Selezionare un programma idoneo allo scarico dell'acqua.→ "Programmi", Pagina 26
Non è possibile aprire l'oblò.	Interruzione di corrente.► Aprire l'oblò con lo sbloccaggio di emergenza.→ "Sbloccaggio di emergenza", Pagina 51
L'acqua di lavaggio non viene scaricata.	Il tubo rigido di scarico o il tubo flessibile di scarico dell'acqua è otturato.► Pulire il tubo rigido di scarico e il tubo flessibile di scarico dell'acqua.
	Il tubo rigido di scarico o il tubo flessibile di scarico dell'acqua è piegato o schiacciato.► Accertarsi che il tubo rigido di scarico e il tubo flessibile di scarico dell'acqua non siano piegati o incastrati.
	La pompa di scarico è otturata.► → "Pulizia della pompa di scarico", Pagina 37
	Il tubo flessibile di scarico dell'acqua è stato collegato troppo in alto.► Montare il tubo flessibile di scarico dell'acqua a max. 1 metro di altezza.
	Il coperchio della pompa non è montato correttamente.► Montare correttamente il coperchio della pompa.
	Il dosaggio del detersivo è troppo elevato.► Misura immediata: diluire un cucchiaio di ammorbidente in 0,5 litro d'acqua e versarlo nello scomparto di sinistra (non per indumenti outdoor, capi sportivi e piumini).► Al lavaggio seguente con lo stesso carico ridurre la quantità di detersivo.
	È stata montata una prolunga non consentita al tubo flessibile di scarico dell'acqua.► Rimuovere prolunghe non consentite dal tubo flessibile di scarico dell'acqua.→ "Allacciamento dell'apparecchio", Pagina 16
	La copertura della pompa non è avvitata completa-mente.► Accertarsi che la copertura della pompa sia avvitata finché non si innesta nell'apparecchio. L'impugnatura della copertura della pompa deve essere in posizione verticale.
L'acqua non scorre via. Il detersivo è rima-sto nel cassetto.	Avvio/Reload non è stato premuto.► Premere Avvio/Reload.
L'acqua non scorre via. Il detersivo è rimasto nel cassetto.	Il filtro nel raccordo di carico è otturato.► Pulire il filtro nel raccordo di carico.
	Il rubinetto dell'acqua è chiuso.► Aprire il rubinetto dell'acqua.
	Il tubo flessibile di carico acqua piegato o incastrato.► Accertarsi che il tubo flessibile di carico acqua non sia piegato o incastrato.
Centrifuga ripetuta Il controllo antisbilanciamento compensa lo sbilancia-mento mediante una ripetuta distribuzione del bucato.► Nessun errore - nessun trattamento necessario.Nota: Introdurre il più possibile capi di abbigliamento grandi e piccoli insieme all'interno del cestello. Capi di biancheria di diverse dimensioni si suddividono me-glio durante la centrifuga.
La durata del pro-gramma varia durante il processo di lavag-gio.	L'andamento del programma viene ottimizzato elettronicamente. Ciò può portare alla modifica della durata del programma.► Nessun errore - nessun trattamento necessario.
	Il controllo antisbilanciamento compensa lo sbilancia-mento mediante una ripetuta distribuzione del bucato.► Nessun errore - nessun trattamento necessario.Nota: Introdurre il più possibile capi di abbigliamento grandi e piccoli insieme all'interno del cestello. Capi di biancheria di diverse dimensioni si suddividono me-glio durante la centrifuga.
	Se la formazione della schiuma è eccessiva, il sistema di controllo schiuma aggiunge un risciacquo.► Nessun errore - nessun trattamento necessario.
Nel cestello non si ve-de acqua.	L'acqua è al di sotto della zona visibile.► Nessun errore - nessun trattamento necessario.► Non inserire ulteriore acqua nell'apparecchio duran-te il funzionamento.
Il cestello si muove a scatti dopo l'avvio del programma.	Ciò è causato da un test del motore interno.► Nessun errore - nessun trattamento necessario.
Nello scomparto potrebbe trovarsi dell'acqua residua.	L'alloggiamento nello scomparto è otturato.► → "Pulizia del cassetto del detersivo", Pagina 36
Vibrazioni e sposta-mento dell'apparec-chio durante la centri-fuga	L'apparecchio non è esattamente in piano.→ "Livellamento dell'apparecchio", Pagina 17
	I piedini dell'apparecchio non sono fissati.Fissare i piedini dell'apparecchio.→ "Livellamento dell'apparecchio", Pagina 17
	I fermi di trasporto non sono stati rimossi.→ "Rimozione dei blocchi di trasporto", Pagina 14.
Il cestello non gira,l'acqua non vieneaspirata.	Il riconoscimento del carico è attivo.Nessun errore, nessun trattamento necessario.Nota: Il riconoscimento del carico può durare fino a 2minuti.
Intensa formazione dischiuma	Il dosaggio del detersivo è troppo elevato.Misura immediata: diluire un cucchiaio di ammorbi-dente in 0,5 litro d'acqua e versarlo nello scompar-to di sinistra (non per indumenti outdoor, capi spor-tivi e piumini).Al lavaggio seguente con lo stesso carico ridurre laquantità di detersivo.
Non viene raggiuntaun'elevata velocità dicentrifuga.	È stata impostata una velocità di centrifuga ridotta.Per il prossimo lavaggio impostare una velocità dicentrifuga più elevata.
	Stiro facile è attivata.Selezionare i programmi idonei per il tipo di bian-cheria.
	Il controllo antisbilanciamento si adegua in funzionedello squilibrio usando una velocità di centrifuga ridot-ta.Distribuire nuovamente il bucato nel cestello.Nota: Introdurre nel cestello il più possibile capi pic-coli e grandi. Capi di biancheria di diverse dimensionisi suddividono meglio durante la centrifuga.Avviare il programma Centrifuga.
Il programma dicentrifuga non si avvia.	Il tubo rigido di scarico o il tubo flessibile di scaricodell'acqua è otturato.Pulire il tubo rigido di scarico e il tubo flessibile discarico dell'acqua.
	Il tubo rigido di scarico o il tubo flessibile di scaricodell'acqua è piegato o schiacciato.Accertarsi che il tubo rigido di scarico e il tubo fles-sibile di scarico dell'acqua non siano piegati o inca-strati.
Il programma di cen-trifuga non si avvia.
	Il controllo antisbilanciamento ha interrotto la centrifu-ga a causa di una distribuzione irregolare del bucato.· Distribuire nuovamente il bucato nel cestello.Nota:Introdurre nel cestello il più possibile capi pic-coli e grandi. Capi di biancheria di diverse dimensioni si suddividono meglio durante la centrifuga.· Avviare il programma Centrifuga.
Rumore simile a uno scroscio e a un sibilo	L'acqua viene mandata sotto pressione nel cassetto del detersivo.Nessun errore - rumore normale legato al funziona-mento
Rumore forte durante la centrifuga	L'apparecchio non è esattamente in piano.→ "Livellamento dell'apparecchio", Pagina 17
	I piedini dell'apparecchio non sono fissati.Fissare i piedini dell'apparecchio.→ "Livellamento dell'apparecchio", Pagina 17
	I fermi di trasporto non sono stati rimossi.→ "Rimozione dei blocchi di trasporto", Pagina 14.
Rumori simili a colpi, rumori molto forti nella pompa di scarico.	Sono presenti corpi estranei nella pompa di scarico.→ "Pulizia della pompa di scarico", Pagina 37
Rumore sistematico, simile a un risucchio.	La pompa di scarico è attiva, l'acqua di lavaggio viene scaricata.Nessun errore - rumore normale legato al funziona-mento
Formazione di pieghe.	La velocità di centrifuga è troppo elevata.Per il prossimo lavaggio impostare una velocità di centrifuga più bassa.
	La quantità di carico è troppo elevata.Per il prossimo lavaggio ridurre la quantità di cari-co.
	È stato impostato un programma non adatto per il tipo di indumenti.Selezionare i programmi idonei per il tipo di bian-cheria.
Dal manicotto goccio-la detersivo o ammor-bidente e si raccoglie sull'oblò o nella piega dell'anello di tenuta.	Eccesso di detersivo/ammorbidente nel cassetto del detersivo.► Al momento del dosaggio del detersivo liquido e dell'ammorbidente prestare attenzione al contrasse-gno del livello presente nel cassetto del detersivo e non superarlo.
Il risultato di centrifu-ga è insoddisfacente.La biancheria è trop-po bagnata/troppo umida.	È stata impostata una velocità di centrifuga ridotta.► Per il prossimo lavaggio impostare una velocità di centrifuga più elevata.► Avviare il programma Centrifuga.
	Stiro facile è attivata.► Selezionare i programmi idonei per il tipo di bian-cheria.
	Il tubo rigido di scarico o il tubo flessibile di scarico dell'acqua è otturato.► Pulire il tubo rigido di scarico e il tubo flessibile di scarico dell'acqua.
	Il tubo rigido di scarico o il tubo flessibile di scarico dell'acqua è piegato o schiacciato.► Accertarsi che il tubo rigido di scarico e il tubo fles-sibile di scarico dell'acqua non siano piegati o inca-strati.
	Il controllo antisbilanciamento ha interrotto la centrifu-ga a causa di una distribuzione irregolare del bucato.► Distribuire nuovamente il bucato nel cestello.Nota: Introdurre nel cestello il più possibile capi pic-coli e grandi. Capi di biancheria di diverse dimensioni si suddividono meglio durante la centrifuga.► Avviare il programma Centrifuga.
	Il controllo antisbilanciamento si adegua in funzione dello squilibrio usando una velocità di centrifuga ridot-ta.► Distribuire nuovamente il bucato nel cestello.Nota: Introdurre nel cestello il più possibile capi pic-coli e grandi. Capi di biancheria di diverse dimensioni si suddividono meglio durante la centrifuga.► Avviare il programma Centrifuga.
Residui di detersivo sul bucato umido.	Il detersivo può contenere residui non solubili in ac-qua che si depositano sulla biancheria.► Avviare il programma Risciacquo.
Residui di detersivo sul bucato asciutto.	Il detersivo può contenere residui non solubili in acqua che si depositano sulla biancheria.► Spazzolare il bucato dopo il lavaggio e l'asciugatura.
Dal tubo flessibile di carico dell'acqua fuoriesce dell'acqua.	Il tubo flessibile di carico dell'acqua non è corretta-mente/saldamente allacciato.1. Allacciare correttamente il tubo flessibile di carico dell'acqua.→ "Allacciamento del raccordo di carico dell'acqua", Pagina 162. Serrare le viti.
Dal tubo flessibile di scarico dell'acqua fuoriesce dell'acqua.	Il tubo flessibile di scarico dell'acqua è danneggiato.► Sostituire il tubo flessibile di scarico dell'acqua dan-neggiato.
	Il tubo flessibile di scarico dell'acqua non è corretta-mente allacciato.► Allacciare correttamente il tubo flessibile di scarico dell'acqua.→ "Tipi di allacciamento del raccordo di scarico dell'acqua", Pagina 16
Nell'apparecchio si sono formati odori sgradevoli.	L'umidità e i residui di detersivo possono favorire la formazione di batteri.► → "Pulizia del cestello", Pagina 36► Quando non si utilizza l'apparecchio, lasciare l'oblò e il cassetto detersivo aperti, affinché i residui di umidità possano evaporare.

17.1 Sbloccaggio di emergenza

Sbloccaggio dell'oblò

Requisito: La pompa di scarico è vuota. → Pagina 37

1. ATTENZIONE! L'uscita di acqua può causare danni materiali.

- Non aprire l'oblò se si vede l'acqua a livello del vetro.

Provvedere ad azionare lo sbloc- caggio di emergenza tirando verso il basso e rilasciando il dispositivo.

√ La chiusura dell'oblò è sbloccata.
2. Inserire lo sportello di manutenzione e innestarlo in posizione.
3. Chiudere lo sportello di manutenzione.

18 Trasporto, immagazzinamento e smaltimento

Di seguito sono indicate informazioni per preparare l'apparecchio per il trasporto e l'immagazzinamento. Vi sono anche informazioni sulla rottamazione degli apparecchi dismessi.

18.1 Smontaggio dell'appa-recchio

Nota: Ulteriori informazioni sono riportate nelle Istruzioni per l'uso digitali, scansionando il codice QR nell'indice o su siemens-home.bsh-group.com.

1. Chiudere il rubinetto dell'acqua.
2. Svuotare il raccordo di carico dell'acqua.
3. Spegnere l'apparecchio.
4. Staccare la spina di alimentazione dell'apparecchio.
5. Scaricare l'acqua di lavaggio. → "Pulizia della pompa di scarico", Pagina 37
6. Smontare i tubi flessibili.

18.2 Inserimento dei fermi di trasporto

Assicurare l'apparecchio per il trasporto con gli appositi fermi per evitare che si danneggi.

1. Rimuovere i 4 tappi di copertura con un cacciavite.

Conservare i tappi di copertura.

1. Montare i 4 blocchi di trasporto. Orientarsi alla descrizione

→ "Rimozione dei blocchi di trasporto", Pagina 14 e procedere nella sequenza inversa.

18.3 Mettere nuovamente in funzione l'apparecchio

▶ Per ulteriori informazioni, vedere → "Installazione e allacciamento", Pagina 13 e
→ "Avvio del ciclo a vuoto", Pagina 20.

18.4 Rottamazione di un apparecchio dismesso

Un corretto smaltimento nel rispetto dell'ambiente permette di recuperare materie prime preziose.

AVVERTENZA

Pericolo di danni alla salute!

I bambini possono restare chiusi nell'apparecchio, rischiando la vita.

• Non collocare l'apparecchio dietro una porta se ciò blocca o impedisce l'apertura dello sportello dell'apparecchio.

• Per i dispositivi in disuso scollegare la spina del cavo di alimentazione, quindi tagliare il cavo di alimentazione e distruggere il sistema di blocco dello sportello dell'apparecchio in modo tale che lo sportello non si chiuda più.

• Staccare la spina del cavo di alimentazione.

• Tagliare il cavo di alimentazione.

• Smaltire l'apparecchio nel rispetto dell'ambiente.

Per informazioni sulle attuali procedure di smaltimento rivolgersi al rivenditore specializzato o al comune di competenza.

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).

Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.

19 Servizio di assistenza clienti

In caso di domande sull'applicazione, se non si riesce a sistemare un guasto in autonomia o se l'apparecchio deve essere riparato, rivolgersi al nostro servizio di assistenza clienti. I ricambi originali rilevanti per il funzionamento secondo il corrispondente regolamento Ecodesign sono reperibili presso il nostro servizio di assistenza clienti per un periodo di almeno 10 anni a partire dalla messa in circolazione dell'apparecchio all'interno dello Spazio economico europeo.

Nota: L'intervento del servizio di assistenza clienti è gratuito nell'ambito delle condizioni di garanzia del produttore.

Informazioni dettagliate sulla durata della garanzia e sulle condizioni di garanzia in ciascun Paese sono reperibili presso il nostro servizio di assistenza clienti, presso il proprio rivenditore o sul nostro sito Internet. Quando si contatta il servizio di assistenza clienti sono necessari il codice prodotto (E-Nr.) e il codice di produzione (FD) dell'apparecchio. I dati di contatto del servizio di assistenza clienti sono disponibili nell'elenco dei centri di assistenza allegato o sul nostro sito Internet.

19.1 Codice prodotto (E-Nr.) e codice di produzione (FD)

Il codice prodotto (E-Nr.) e il codice di produzione (FD) sono riportati sulla targhetta identificativa dell'apparecchio.

A seconda del modello, la targhetta identificativa si trova:

■ sul lato interno dell'oblò
■ sul lato interno dello sportello di manutenzione
■ sul lato posteriore dell'apparecchio.

Annotare i dati dell'apparecchio e il numero di telefono del servizio di assistenza clienti per ritrovarli rapidamente.

19.2 Garanzia AQUA-STOP

In aggiunta ai diritti previsti dalla garanzia convenzionale derivanti dal contratto di compravendita nei confronti del venditore, e in aggiunta alla nostra garanzia del produttore, forniamo indennizzo alle seguenti condizioni.

Se un difetto del nostro sistema Aqua-Stop dovesse causare danni da inondazione, indennizziamo i danni agli utenti privati. Per garanti-re la sicurezza dell'acqua l'appa-recchio deve essere collegato alla rete elettrica.
- La garanzia di responsabilità è valida per l'intera vita dell'apparecchio.
- Condizione per il diritto alla garanzia è che l'apparecchio con Aqua-Stop sia installato e collegato a regola d'arte secondo le nostre istruzioni; questo comprende anche il montaggio a regola d'arte della prolunga Aqua-Stop (accessorio originale). La nostra garanzia non si estende a tubi di alimentazione

it Servizio di assistenza clienti

o raccorderia difettosi prima del collegamento fra Aqua-Stop e rubinetto dell'acqua.

In generale durante il funzionamento non è necessario sorvegliare gli apparecchi dotati di Aqua-Stop, né metterli in sicurezza successivamente chiudendo il rubinetto dell'acqua. Solo in caso di un'assenza prolungata dalla propria abitazione, ad es. nel caso di una vacanza di più settimane, è necessario chiudere il rubinetto dell'acqua.

20 Valori di consumo

Le seguenti informazioni vengono fornite conformemente al regolamento Eco-design europeo. I valori indicati per altri programmi come Eco 40-60 sono solo valori di riferimento e sono stati rilevati attenendosi alla norma vigente EN60456.

Programma Carico (kg)	Durata del pro-gramma (h:min) 1	Consumo energetico (kWh/ciclo) 1	Consumo d'acqua (l/ciclo) 1	Temperatura massima ( °C ) 5 min 1	Velocietà di centrifuga (giri/min.) 1	Umidiità resi-dua ( % ) 1
Eco 40-60 2	9,0 3:48	0,870	75,0 38	1351	50,00
Eco 40-60 2	4,5 2:54	0,370	40,0 27	1351	49,00
Eco 40-60 2	2,5 2:22	0,180	30,0 23	1351	52,00
Cotone 20 °C	9,0 3:44	0,400	98,0 23	1400	50,00
Cotone 40 °C	9,0 3:44	1,290	98,0 44	1400	50,00
Cotone 60 °C	9,0 3:44	1,750	98,0 60	1400	50,00
Cotone 40 °C + Prelavaggio	9,0 4:14	1,330	110,0 44	1400	50,00
Sinteti-ci 40 °C	4,0 2:37	0,800	61,0 44	1200	30,00
Mix 40 °C 4,0	1:05	0,640	44,0	42	1400	53,00
La-na 30 °C	2,0 0:41	0,300	48,0	29	800	26,00

1 I valori effettivi possono differire dai valori indicati a causa dell'influsso di pressione dell'acqua, durezza e temperatura di ingresso, temperatura ambiente, tipo, quantità e grado di sporco della biancheria, detersivo utilizzato, oscillazioni dell'alimentazione della corrente e delle funzioni di supplementare.
2 Programma di controllo secondo il regolamento UE ecocompatibile e del regolamento UE recante l'etichetta con acqua fredda (15 °C).

21 Dati tecnici

Altezza apparecchio	84,8 cm
Larghezza apparecchio	59,8 cm

Profondità appa-recchio	59,0 cm
Profondità dell'apparecchio con sportello chiuso	63,6 cm

it Dati tecnici

Profondità dell'apparecchio con sportello aperto	107.3 cm
Peso 75,5 kg
Massima quantità di carico	9,0 kg
Tensione di rete	220-240 V, 50-60 Hz
Protezione minima per l'installazione	10 A
Potenza nominale	2300 W
Potenza assorbita	■ Stato spento: 0,15 W■ Modo standby: 0,50 W
Pressione acqua	■ Minima: 100 kPa (1 bar)■ Massima: 1000 kPa (10 bar)
Lunghezza del tubo flessibile di carico dell'acqua	150 cm
Lunghezza del tubo flessibile di scarico acqua	150 cm
Lunghezza del cavo di allaccia-mento alla rete	160 cm

Ulteriori informazioni sul modello scelto sono disponibili sul sito Internet https://eprel.ec.europa.eu/1. Questo link rimanda alla pagina ufficiale del database europeo dei prodotti EPREL. Seguire quindi le indicazioni relative alla ricerca del modello. Si riconosce il modello dal segno prima della barra del codice prodotto (E-

Nr.) sulla targhetta identificativa. In alternativa, l'indicazione del modello si trova anche nella prima riga dell'etichetta energetica UE.

BSH Hausgeräte GmbH

Carl-Wery-Straße 34

81739 München, GERMANY
