Marca	Bosch
Modello	SMV4HCX58E
Tipo di prodotto	Lavastoviglie a incasso totale
Larghezza	60 cm
Altezza	84,5 cm
Profondità	55 cm
Capacità	13 coperti
Classe di efficienza energetica	D
Consumo di acqua per ciclo Eco	9,5 litri
Consumo di energia per 100 cicli Eco	84 kWh
Livello di rumorosità	46 dB
Numero di programmi	6
Programmi principali	Eco 50°C, Auto 45-65°C, Intensivo, Rapido, Vetro
Funzioni speciali	Cestello superiore regolabile, sistema ActiveDry, dosatore automatico
Display	LED con indicatore di tempo rimanente
Sicurezza	Sicurezza bambini, protezione dalle perdite AquaStop
Peso	45 kg
Alimentazione	220-240 V, 10 A
Materiale vasca interna	Acciaio inox
Manutenzione	Filtro autopulente, programma di autopulizia
Riparabilità	Ricambi disponibili per 10 anni
Paese di produzione	Germania

Domande frequenti - SMV4HCX58E BOSCH

Come installare correttamente la lavastoviglie Bosch SMV4HCX58E?

Per l'installazione, assicurare una superficie stabile, collegare l'acqua a un rubinetto con pressione di 0,3-10 bar, e collegare lo scarico. Utilizzare il piedino di fissaggio per l'incasso totale. Verificare le quote nel manuale prima della posa.

Quali programmi di lavaggio offre questo modello?

Il modello offre 6 programmi: Eco 50°C per stoviglie poco sporche, Auto 45-65°C con sensore di torbidità, Intensivo per pentole, Rapido per carichi leggeri, Vetro per delicate, e risciacquo. Scegliere il programma in base al livello di sporco.

Come consuma energia e acqua con il programma Eco?

Con il programma Eco, consuma 84 kWh per 100 cicli e 9,5 litri per ciclo. È il programma più efficiente per stoviglie normalmente sporche, con temperatura di 50°C.

Cosa fare se la lavastoviglie non scarica l'acqua?

Controllare il filtro di scarico per eventuali ostruzioni, pulire il tubo di scarico e verificare che non sia piegato. Se il problema persiste, contattare l'assistenza tecnica. Il sistema AquaStop protegge dalle perdite.

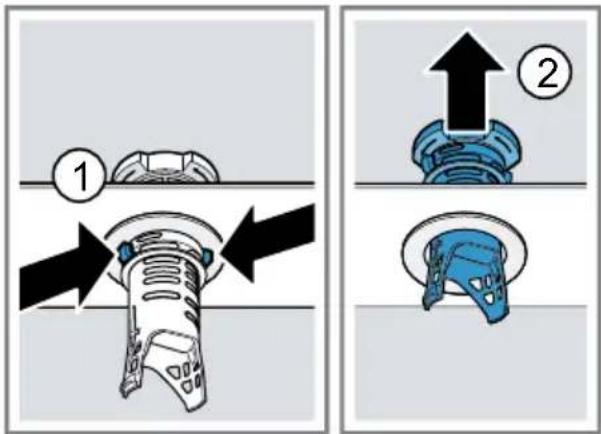

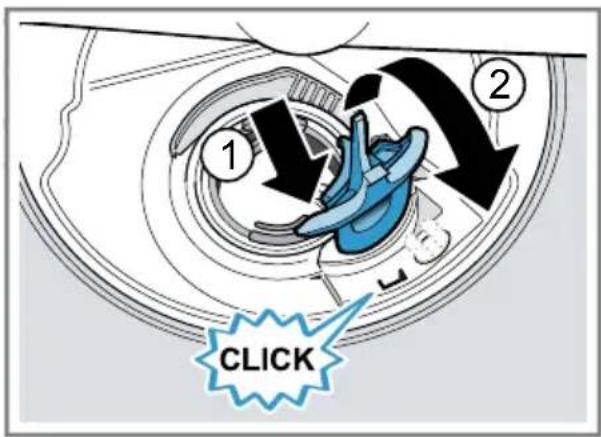

Come si puliscono i filtri?

I filtri sono autopulenti ma vanno comunque ispezionati regolarmente. Ruotare il filtro cilindrico in senso antiorario e rimuoverlo. Lavare sotto acqua corrente e riposizionarlo. Si consiglia una pulizia ogni 2-3 mesi.

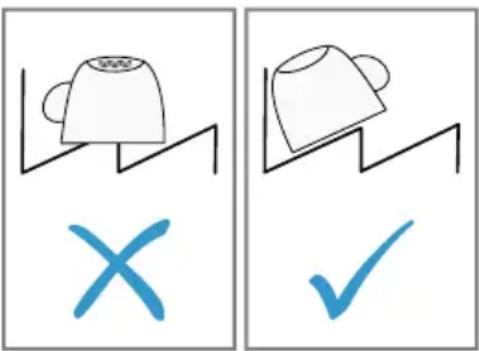

Come caricare correttamente le stoviglie?

Posizionare le stoviglie verso il basso per facilitare il drenaggio. Nel cestello superiore regolabile mettere bicchieri e tazze, in quello inferiore piatti e pentole. Le posate vanno nella vaschetta dedicata, con i manici rivolti verso il basso.

Perché le stoviglie non asciugano completamente?

Verificare che il brillantante sia presente e che il programma includa l'asciugatura. Il sistema ActiveDry apre automaticamente lo sportello per accelerare l'asciugatura. Assicurarsi che l'addolcitore dell'acqua sia regolato correttamente.

Quale detersivo utilizzare e quanto?

Usare detersivo in polvere, gel o pastiglie dosate per lavastoviglie. Per acque dure, aggiungere sale rigenerante e brillantante. Seguire le dose indicate sulla confezione, in base alla durezza dell'acqua.

Questa lavastoviglie è rumorosa?

Con 46 dB di rumorosità, è relativamente silenziosa. Funziona in modo discreto, adatto anche a cucine abitate durante il funzionamento. Il motore è ottimizzato per ridurre le vibrazioni.

Dove trovare ricambi e assistenza?

I ricambi originali sono disponibili per 10 anni dalla cessazione della produzione. Si possono ordinare presso i rivenditori autorizzati o il servizio clienti Bosch. Per riparazioni, consultare il centro assistenza più vicino.

MANUALE UTENTE SMV4HCX58E BOSCH

Avvertenze generali.... 4

Utilizzo conforme all'uso previsto..... 4

Limitazione di utilizzo.... 4

Installazione sicura...... 4

Utilizzo sicuro 6

Apparecchio danneggiato...... 8

Pericoli per i bambini 9

Prevenzione di danni materiali..... 11

Installazione sicura.... 11

Utilizzo sicuro 11

Tutela dell'ambiente e rispar- mio 12

Smaltimento dell'imballaggio ..... 12

Risparmio energetico 12

Aqua sensor 12

Installazione e allacciamento ..... 13

Dotazione 13

Installazione ed allacciamento dell'apparecchio.... 13

Raccordo di scarico acqua...... 13

Attacco dell'acqua potabile...... 14

Collegamento elettrico 14

Conoscere l'apparecchio.... 15

Apparecchio 15

Elementi di comando 16

Programmi.... 19

Avviso per gli istituti di test ..... 20

Favourite ☆ 20

Funzioni supplementari.... 21

Dotazione.... 21

Cestello stoviglie superiore...... 22

Cestello stoviglie inferiore ..... 22

Cassetto posate 23

Étagère 23

Rastrelliere abbattibili.... 23

Extra Clean Zone.... 24

Altezza dei cestelli stoviglie ..... 25

Prima del primo utilizzo.... 25

Prima messa in funzione.... 25

Impianto addolcitore.... 26

Panoramica delle impostazioni della durezza dell'acqua.... 26

Regolazione dell'impianto addol- citore...... 27

Sale speciale.... 27

Disattivazione dell'impianto ad- dolcitore...... 27

Rigenerazione dell'impianto ad- dolcitore.... 28

Regolazione del dosaggio del brillantante.... 29

Disattivazione del sistema del brillantante.... 29

Detersivo 30

Detersivi adatti.... 30

Detersivi non adatti 31

Note sui detersivi.... 31

Aggiunta di detersivo 31

Stoviglie.... 32

Danni al vetro ed alle stoviglie..... 33

Caricamento delle stoviglie...... 33

Prelievo delle stoviglie.... 34

Comandi di base 34

Accensione dell'apparecchio...... 34

Impostazione del programma ..... 35

Impostazione della funzione sup- plementare 35

Impostazione della partenza ri- tardata 35

Avvio del programma.... 35

Interruzione del programma...... 35

it

Interruzione del programma...... 36

Spegnimento dell'apparecchio...... 36

Impostazioni di base.... 37

Panoramica delle impostazioni di base.... 37

Modifica delle impostazioni di base.... 39

Home Connect 39

Avvio rapido Home Connect...... 40

Impostazioni Home Connect...... 40

Remote Start □...... 41

Ricerca guasti remota 41

Aggiornamento del software ..... 41

Protezione dei dati 41

Pulizia e cura.... 42

Pulizia della vasca di lavaggio ..... 42

Detergenti.... 42

Consigli per la cura dell'apparecchio.... 42

Manutenz. apparecchio 📄...... 42

Sistema di filtraggio.... 44

Pulizia dei bracci di lavaggio ..... 45

Sistemazione guasti...... 46

Codice errore / visualizzazione errori / segnale.... 46

Risultato di lavaggio.... 48

Problema Home Connect.... 55

Indicazioni sul display 55

Anomalie di funzionamento...... 56

Danno meccanico 57

Rumori.... 58

Lavaggio della pompa di scarico acqua.... 59

Trasporto, immagazzinamento e smaltimento.... 59

Smontaggio dell'apparecchio ..... 59

Protezione dell'apparecchio dal gelo.... 60

Trasporto dell'apparecchio 60

Rottamazione di un apparecchio dismesso 60

Servizio di assistenza clienti...... 61

Codice prodotto (E-Nr.), codice di produzione (FD) e numero progressivo (Z-Nr.) 61

Garanzia AQUA-STOP.... 61

Dati tecnici.... 61

Informazioni sul software libero e open source 62

Dichiarazione di conformità ..... 62

Sicurezza

Osservare le seguenti avvertenze di sicurezza.

Avvertenze generali

■ Leggere attentamente le presenti istruzioni.
■ Conservare le istruzioni e le informazioni sul prodotto per il successivo utilizzo o per il futuro proprietario.
■ Non collegare l'apparecchio se ha subito danni durante il trasporto.

Utilizzo conforme all'uso previsto

Utilizzare l'apparecchio soltanto:

■ per lavare le stoviglie.
■ in case private e in locali chiusi in ambito domestico;
■ fino a un'altitudine di massimo 4000 m sul livello del mare.

Limitazione di utilizzo

Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali o prive di sufficiente esperienza e/o conoscenza se sorvegliati o già istruiti in merito all'utilizzo sicuro dell'apparecchio e se hanno compreso i rischi da esso derivanti.

I bambini non devono giocare con l'apparecchio.

Ai bambini senza sorveglianza è vietato eseguire la pulizia e manutenzione di competenza dell'utente.

Tenere lontano dall'apparecchio e dal cavo di alimentazione i bambini di età inferiore agli 8 anni.

Installazione sicura

AVVERTENZA – Pericolo di lesioni!

Un'installazione non corretta può causare lesioni.

- Per l'installazione e l'allacciamento dell'apparecchio seguire le indicazioni delle istruzioni per l'uso e delle istruzioni per il montaggio.

⚠ AVVERTENZA – Pericolo di scosse elettriche!

■ Le installazioni effettuate in modo non appropriato costituiscono un pericolo.

- Collegare e utilizzare l'apparecchio solo in conformità con i dati indicati sulla targhetta identificativa.

- Utilizzare sempre il cavo di collegamento, fornito in dotazione, del nuovo apparecchio.

- Collegare l'apparecchio a una rete a corrente alternata soltanto con una presa con messa a terra installata a norma.

Il sistema del conduttore di protezione dell'impianto elettrico domestico deve essere installato a norma.

- Non alimentare mai l'apparecchio da un commutatore esterno ad es. un timer esterno o un telecomando.

Se l'apparecchio è incassato, la spina di alimentazione del cavo di collegamento alla rete elettrica deve essere liberamente accessibile, oppure qualora non fosse possibile accedere liberamente alla spina, nell'impianto elettrico fisso deve essere montato un dispositivo di separazione onnipolare conformemente alle norme di installazione.

Durante l'installazione dell'apparecchio prestare attenzione che il cavo di alimentazione non resti incastrato e non si danneggi.

- È pericoloso staccare il tubo di carico o immergere la valvola Aquastop in acqua.

- Non immergere mai l'alloggiamento di plastica in acqua. L'alloggiamento di plastica sul tubo di carico contiene una valvola elettrica.

- Non staccare mai il tubo di carico. Nel tubo di carico passano linee elettriche di allacciamento.

⚠ AVVERTENZA – Pericolo di incendio!

- È pericoloso utilizzare un cavo di alimentazione con una pro-lunga e un adattatore non ammesso.

▶ Non utilizzare cavi di prolunga o prese multiple.

- Utilizzare esclusivamente gli adattatori e i cavi di alimentazione approvati dal produttore.

it Sicurezza

Se il cavo di alimentazione è troppo corto e non è disponibile un cavo di alimentazione più lungo, contattare un elettricista per modificare l'installazione domestica.

Il contatto tra l'apparecchio e i condotti di installazione può provocare difetti dei condotti di installazione, ad es. tubi del gas e linee elettriche. Il gas fuoriuscito da un tubo del gas corroso può incendiarsi. Una linea elettrica danneggiata può provocare un cortocircuito.

- Assicurarsi che vi sia una distanza minima di 5 cm tra l'apparecchio e i condotti di installazione.

AVVERTENZA – Pericolo di lesioni!

Le cerniere si muovono aprendo e chiudendo la porta dell'apparecchio e possono provocare lesioni.

Se apparecchi sottopiano o apparecchi integrabili non si trovano in una nicchia e pertanto è accessibile una parete laterale, occorre ricoprire lateralmente l'area della cerniera. Le coperture sono reperibili presso i rivenditori specializzati o presso il nostro servizio di assistenza clienti.

AVVERTENZA – Pericolo di ribaltamento!

Un'installazione non corretta può provocare il ribaltamento dell'apparecchio.

- Montare gli apparecchi sottopiano o gli apparecchi integra-bili soltanto sotto un piano di lavoro continuo, collegato in modo fisso ai mobili vicini.

Utilizzo sicuro

⚠️ AVVERTENZA – Pericolo di gravi danni alla salute!

Il mancato rispetto delle istruzioni di sicurezza e per l'uso riportate sulle confezioni dei detersivi e dei brillantanti può provocare gravi danni alla salute.

- Osservare le istruzioni di sicurezza e per l'uso riportate sulle confezioni di detersivo e brillantante.

⚠ AVVERTENZA – Pericolo di esplosione!

■ I solventi, se introdotti nella vasca di lavaggio dell'apparecchio, possono provocare un'esplosione.

- Non introdurre mai solventi nella vasca di lavaggio dell'apparecchio.

■ I detersivi alcalini altamente corrosivi o ad elevato contenuto di acidi, uniti ai pezzi in alluminio all'interno della vasca di lavaggio dell'apparecchio, possono provocare esplosioni.

Non utilizzare mai detergenti alcalini altamente corrosivi o ad elevato contenuto di acidi, in particolare del settore commerciale o industriale, in abbinamento a pezzi di alluminio (ad es. filtro per grassi di cappe aspiranti o pentole in alluminio), ad es. per la manutenzione di macchinari.

⚠ AVVERTENZA – Pericolo di lesioni!

■ Quando è aperta, la porta dell'apparecchio può provocare lesioni.

- Per evitare incidenti, ad esempio per evitare di inciampare, aprire la porta dell'apparecchio solo per caricare e scarica-re le stoviglie.

▶ Non sedere o salire sulla porta dell'apparecchio aperta.

■ I coltelli e gli utensili con punte affiliate possono provocare lesioni.

- Caricare i coltelli e gli utensili con punte affiliate con il lato appuntito verso il basso nel cestello per le posate, nel portacoltelli o nel cassetto per le posate.

⚠ AVVERTENZA – Pericolo di scottature!

Se si apre la porta dell'apparecchio nel corso del programma, l'acqua calda può spruzzare fuori dall'apparecchio.

- Aprire la porta dell'apparecchio durante lo svolgimento del programma con cautela.

⚠️ AVVERTENZA – Pericolo di scosse elettriche!

■ L'infiltrazione di umidità può provocare una scarica elettrica.

- Utilizzare l'apparecchio esclusivamente in luoghi chiusi.

▶ Non esporre mai l'apparecchio a calore e umidità eccessivi.

it Sicurezza

▶ Non lavare l'apparecchio con pulitori a vapore o idropulitrici.

■ Un isolamento danneggiato del cavo di allacciamento alla re-te costituisce un pericolo.

▶ Non mettere mai il cavo di allacciamento alla rete a contatto con fonti di calore o parti dell'apparecchio calde.

- Non mettere mai il cavo di allacciamento alla rete a contatto con spigoli vivi.

- Non piegare, schiacciare o modificare mai il cavo di allacciamento alla rete.

Apparecchio danneggiato

⚠️ AVVERTENZA – Pericolo di scosse elettriche!

■ Un apparecchio o un cavo di alimentazione danneggiati costituiscono un pericolo.

▶ Non mettere mai in funzione un apparecchio danneggiato.

- Non utilizzare mai un apparecchio con la superficie danneggiata.

Non tirare mai il cavo di collegamento alla rete elettrica per staccare l'apparecchio dalla rete elettrica. Staccare sempre la spina del cavo di alimentazione.

Se l'apparecchio o il cavo di alimentazione è danneggiato, staccare subito la spina di alimentazione del cavo di alimentazione e spegnere il fusibile nella scatola dei fusibili e chiudere il rubinetto dell'acqua.

▶ "Rivolgersi al servizio di assistenza clienti." → Pagina 61

■ Gli interventi di riparazione effettuati in modo non appropriato rappresentano una fonte di pericolo.

- Solo il personale adeguatamente specializzato e formato può eseguire riparazioni sull'apparecchio.

▶ Per la riparazione dell'apparecchio possono essere impiegati soltanto pezzi di ricambio originali.

Se il cavo di collegamento alla rete dell'apparecchio viene danneggiato, deve essere sostituito con un cavo di collegamento speciale, reperibile presso il produttore o il relativo servizio di assistenza clienti.

Pericoli per i bambini

⚠️ AVVERTENZA – Pericolo di soffocamento!

■ I bambini potrebbero mettersi in testa il materiale di imballaggio o avvolgersi nello stesso, rimanendo soffocati.

• Tenere lontano il materiale di imballaggio dai bambini.
  Vietare ai bambini di giocare con materiali d'imballaggio.

■ I bambini possono inspirare o ingoiare le parti piccole, rimanendo soffocati.

• Tenere i bambini lontano dalle parti piccole.
  ▶ Non lasciare che i bambini giochino con le parti piccole.

■ I bambini possono restare imprigionati nell'apparecchio e soffocare.

Se presente, utilizzare la sicurezza bambini.
- Non lasciare mai che i bambini giochino con l'apparecchio o lo utilizzino.

⚠️ AVVERTENZA – Pericolo di danni alla salute!

I bambini possono restare chiusi nell'apparecchio, rischiando la vita.

Per i dispositivi in disuso scollegare la spina del cavo di alimentazione, quindi tagliare il cavo di alimentazione e distruggere il sistema di blocco dello sportello dell'apparecchio in modo tale che lo sportello non si chiuda più.

⚠ AVVERTENZA – Pericolo di schiacciamento!

Nel caso degli apparecchi montati in alto, i bambini possono restare schiacciati tra la porta dell'apparecchio e le porte dei mobili sottostanti.

Durante l'apertura e la chiusura della porta dell'apparecchio prestare attenzione ai bambini.

⚠️ AVVERTENZA – Pericolo di ustioni chimiche!

Il brillantante e il detersivo possono provocare irritazioni di bocca, gola e occhi.

- Tenere lontano i bambini dai brillantanti e dai detersivi.

it Sicurezza

- Tenere i bambini lontano dall'apparecchio aperto. L'acqua all'interno della vasca di lavaggio non è potabile. Può contenere residui di detersivo e di brillantante.

⚠ AVVERTENZA – Pericolo di lesioni!

Per via delle dita piccole, i bambini possono restare incastrati nelle fessure del cassetto tab e ferirsi.

- Tenere i bambini lontano dall'apparecchio aperto.

Prevenzione di danni materiali

Installazione sicura

ATTENZIONE!

■ Un'installazione non corretta dell'apparecchio può causare danni.

In caso di montaggio della lava-stoviglie sotto o sopra un altro elettrodomestico, seguire le informazioni per il montaggio in combinazione con la lavastoviglie nelle istruzioni per il montaggio dei rispettivi elettrodomestici.
In mancanza di informazioni disponibili o se le istruzioni per il montaggio non contengono indicazioni a proposito, occorre rivolgersi al produttore di questi elettrodomestici per assicurarsi che la lavastoviglie possa essere installata sopra o sotto gli altri elettrodomestici.
Se non sono disponibili informazioni fornite dal produttore, la lavastoviglie non deve essere montata sopra o sotto questi elettrodomestici.
- Per garantire il funzionamento sicuro di tutti gli elettrodomestici, osservare sempre le istruzioni per il montaggio della lavastoviglie.
- Non installare la lavastoviglie sotto un piano cottura.
- Non installare la lavastoviglie in prossimità di fonti di calore, ad es. radiatori, accumulatori di calore, stufe o altri apparecchi che producono calore.

Il contatto tra l'apparecchio e i tubi dell'acqua può provocare corrosione dei tubi dell'acqua, che possono quindi registrare perdite.

- Assicurarsi che vi sia una distanza minima di 5 cm tra l'apparecchio e il tubo dell'acqua. I tubi forniti per l'allacciamento dell'acqua potabile e dello scarico non sono interessati.

■ I tubi flessibili dell'acqua modificati o danneggiati possono causare danni materiali e all'apparecchio stesso.

Non piegare, schiacciare, modificare o tagliare i tubi flessibili dell'acqua.
- Utilizzare esclusivamente i tubi dell'acqua forniti in dotazione o quelli di ricambio originali.
▶ Non riutilizzare mai tubi dell'acqua flessibili usati.

■ Una pressione dell'acqua esigua o eccessiva può compromettere il corretto funzionamento dell'apparecchio.

• Verificare che la pressione dell'acqua dell'impianto di alimentazione idrica corrisponda a min 50 kPa (0,5 bar) e max 1000 kPa (10 bar).
  Se la pressione dell'acqua supera il valore massimo indicato, deve essere installata una valvola di riduzione della pressione tra il raccordo dell'acqua potabile e il set dei tubi flessibili dell'apparecchio.

Utilizzo sicuro

ATTENZIONE!

Il vapore che fuoriesce può danneggiare il mobile in cui è incassa-to l'apparecchio.

- Alla fine del programma, far raffreddare un poco l'apparecchio prima di aprire la porta dell'apparecchio.

it Tutela dell'ambiente e risparmio

■ Il sale speciale per lavastoviglie può danneggiare la vasca di lavaggio a causa della corrosione.

- Affinché il sale speciale fuoriuscito venga lavato via dalla vasca di lavaggio, versare il sale speciale nell'apposito serbatoio subito prima di avviare il programma.

■ Il detersivo può danneggiare l'impianto addolcitore.

- Riempire il serbatoio dell'impianto di addolcimento acqua soltanto con sale speciale.

■ I detersivi non appropriati possono danneggiare l'apparecchio.

• Non usare pulitrici a getto di vapore.
• Per non graffiare la superficie dell'apparecchio, non utilizzare spugne con la superficie ruvida e detersivi abrasivi.
• Per le lavastoviglie con parte anteriore in acciaio inossidabile, per evitare la corrosione non utilizzare panni spugna oppure la varli a fondo più volte prima di utilizzarli la prima volta.

Tutela dell'ambiente e risparmio

Smaltimento dell'imballaggio

I materiali dell'imballaggio sono rispettosi dell'ambiente e possono essere riutilizzati.

- Smaltire le singole parti distinta- mente secondo il tipo di materiale.

Risparmio energetico

Osservando queste avvertenze l'apparecchio consuma meno energia elettrica e acqua.

Utilizzare il programma Eco 50°.

+ Il programma Eco 50° fa risparmiare energia e riduce l'impatto sull'ambiente.

→ "Programmi", Pagina 19

Se si devono lavare soltanto poche stoviglie, utilizzare la funzione supplementare di metà carico. ¹

+ Il programma si adatta il carico ridotto, riducendo i valori di consumo. → "Funzioni supplementari", Pagina 21

Aqua sensor

L'Aqua sensor è un dispositivo di misurazione ottico (fotocellula) con il quale si misura la torbidità dell'acqua di lavaggio. Con l'Aqua sensor è possibile risparmiare acqua. L'utilizzo di Aqua sensor dipende dal programma. Se l'acqua di lavaggio è sporca, essa viene scaricata e sostituita con acqua pulita. Se è poco sporca, l'acqua di lavaggio viene utilizzata nel ciclo di lavaggio successivo, riducendo il consumo d'acqua di 3-6 litri. Nei programmi automatici anche la temperatura e il tempo di funzionamento vengono adattati al grado di sporco.

Installazione e allaccia- mento

Per un funzionamento corretto l'apparecchio deve essere collegato correttamente alla corrente e all'acqua. Osservare i criteri richiesti e le istruzioni di montaggio.

Dotazione

Dopo il disimballaggio controllare che tutti i componenti siano presenti e che non presentino danni dovuti al trasporto.

In caso di reclami rivolgersi al rivenditore presso il quale è stato acquistato l'apparecchio oppure al nostro servizio di assistenza clienti.

Nota: Il perfetto funzionamento dell'apparecchio è stato controllato accuratamente in fabbrica. Possono essere rimaste macchie d'acqua sull'apparecchio. Le macchie d'acqua spariscono dopo il primo ciclo di lavaggio.

La dotazione comprende:

■ Lavastoviglie
■ Istruzioni per l'uso
■ Istruzioni per il montaggio
■ Ulteriori documenti informativi
■ Materiale di montaggio
■ Lamiera antivapore
■ Imbuto rabbocco sale
■ Cavo d'alimentazione
■ Istruzioni brevi

Installazione ed allacciamento dell'apparecchio

Gli apparecchi sottopiano o gli apparecchi integrabili possono essere montati nella cucina componibile tra pareti di legno e pareti di materiale plastico. Se si installa l'apparecchio in un secondo momento come apparecchio a libera installazione, occorre bloccarlo in modo che non si ribalti, ad es. avvitandolo alla parete o montandolo sotto un piano di lavoro continuo, collegato in modo fisso ai mobili vicini.

1. "Osservare le istruzioni di sicurezza." → Pagina 4
2. "Osservare le indicazioni sul collegamento elettrico." → Pagina 14
3. Controllare la dotazione e le condizioni dell'apparecchio.
4. Le misure necessarie per il montaggio sono indicate nelle istruzioni per il montaggio.
5. Disporre l'apparecchio in piano con l'aiuto dei piedini regolabili. Prestare attenzione alla stabilità dell'apparecchio.
6. "Installare il raccordo di scarico acqua." → Pagina 13
7. "Installare l'attacco dell'acqua potabile." → Pagina 14
8. Collegare l'apparecchio alla corrente.

Raccordo di scarico acqua

Collegare l'apparecchio a un raccordo di scarico acqua in modo che l'acqua sporca del ciclo di lavaggio possa defluire.

Installazione del raccordo di scarico acqua

1. I passi da eseguire sono indicati nelle istruzioni per il montaggio fornite.
2. Utilizzando i pezzi acclusi, collegare il tubo flessibile di scarico al manicotto di scarico del sifone.
3. Prestare attenzione che il tubo di scarico non sia piegato, schiacciato o avvolto su se stesso.
4. Prestare attenzione che non vi sia un tappo nello scarico che impedisce il deflusso dell'acqua.

it Installazione e allacciamento

Attacco dell'acqua potabile

Collegare l'apparecchio a un attacco dell'acqua potabile.

Installazione dell'attacco dell'acqua potabile

Nota

■ Se si sostituisce l'apparecchio occorre utilizzare un nuovo tubo di carico dell'acqua.
1. I passi da eseguire sono indicati nelle istruzioni per il montaggio fornite.
2. Collegare l'apparecchio a un attacco dell'acqua potabile utilizzando i componenti acclusi.
Osservare i "Dati tecnici" → Pagina 61.
3. Prestare attenzione che l'attacco dell'acqua potabile non sia piegato, schiacciato o avvolto su se stesso.

Collegamento elettrico

Collegamento elettrico dell'apparecchio

Note

■ Osservare le "Avvertenze di sicurezza" → Pagina 4.
■ Collegare l'apparecchio solo alla tensione alternata nel campo 220 - 240 V e 50 Hz oppure 60 Hz.
■ Tenere presente che il sistema di protezione dalle perdite d'acqua funziona soltanto con l'alimentazione elettrica.

1. Sull'apparecchio, collegare la spina del cavo di allacciamento alla rete.

2. Inserire la spina di alimentazione dell'apparecchio in una presa nei pressi dell'apparecchio.

I dati di collegamento dell'apparecchio sono indicati sulla targhetta identificativa.

1. Controllare il corretto posizionamento della spina di alimentazione.

Conoscere l'apparecchio

Apparecchio

Di seguito è riportata una panoramica dei componenti dell'apparecchio.

1 Targhetta identificativa Targhetta identificativa con "codice prodotto (E-Nr.) e codice di produzione (FD)" → Pagina 61. I dati sono necessari per il "servizio di assistenza clienti" → Pagina 61.

it Conoscere l'apparecchio

2	Contenitore del detersivo Nel contenitore del detersivo si aggiunge il "detersivo" → Pagina 30.
3	Cestello stoviglie inferiore	"Cestello stoviglie inferiore" → Pagina 22
4	Serbatoio del sale speciale Nel serbatoio del sale speciale, aggiungere il sale speciale.→ "Impianto addolcitore", Pagina 26
5	Braccio di lavaggio inferiore Il braccio di lavaggio inferiore lava le stoviglie nel cestello stoviglie inferiore.Se le stoviglie non vengono lavate in modo ottimale, pulire i bracci di lavaggio.→ "Pulizia dei bracci di lavaggio", Pagina 45
6	Cassetto tab Durante il ciclo di lavaggio le tab cadono automaticamente dal contenitore del detersivo al cassetto tab, dove possono sciogliersi in modo ottimale.
7	Cestello stoviglie superiore	"Cestello stoviglie superiore" → Pagina 22
8	Cassetto posate "Cassetto posate" → Pagina 23
9	Étagère1	"Étagère" → Pagina 23
10	Braccio di lavaggio superiore Il braccio di lavaggio superiore lava le stoviglie nel cestello stoviglie superiore.Se le stoviglie non vengono lavate in modo ottimale, pulire i bracci di lavaggio.→ "Pulizia dei bracci di lavaggio", Pagina 45
11	Sistema di filtraggio "Sistema di filtraggio" → Pagina 44
12	Serbatoio del brillantante Nel serbatoio del brillantante aggiungere il brillantante.→ "Sistema del brillantante", Pagina 28

¹ In funzione dell'allestimento dell'apparecchio

Elementi di comando

Il pannello di comando consente di impostare tutte le funzioni dell'apparecchio e di ottenere informazioni sullo stato di esercizio.

Con alcuni tasti è possibile eseguire diverse funzioni.

1	Tasto Acceso/Spento ⏻ e tasto Reset Reset 4 sec.	"Accensione dell'apparecchio" → Pagina 34 "Spegnimento dell'apparecchio" → Pagina 36 "Interruzione del programma" → Pagina 36
2	Tasti di programma "Programmi" → Pagina 19
3	Spia di esaurimento sale speciale Addolcitore → "Aggiunta di sale speciale", Pagina 27
4	Spia mancanza brillantante Sistema del brillantante → "Aggiunta di brillantante", Pagina 28
5	Indicatore WLAN "Home Connect" → Pagina 39
6	Spia alimentazione acqua Indicatore di alimentazione acqua
7	Tasti di programma e funzioni supple-mentari	Programmi → "Programmi", Pagina 19 Funzioni supplementari → "Funzioni supplementari", Pagina 21
8	Tasto Start Start	"Avvio del programma" → Pagina 35
9	Tasto Setup 3 sec.	Se si preme Setup 3 sec. per ca. 3 secondi, si aprono le impostazioni di base.
10	Remote Start ☐	→ "Remote Start☐", Pagina 41
11	Partenza ritardata	"Impostazione della partenza ritardata" → Pagina 35
12	Maniglia 1	Aprire la porta dell'apparecchio.

¹ In funzione dell'allestimento dell'apparecchio

13

Display II display mostra informazioni su tempo di funzio-

namento residuo o impostazioni di base. Tramite il display e i tasti di regolazione si possono modificare le impostazioni di base.

¹ In funzione dell'allestimento dell'apparecchio

Programmi

Qui si trova una panoramica di tutti i programmi impostabili. A seconda della configurazione dell'apparecchio sono disponibili diversi programmi, indicati nel pannello comandi dell'apparecchio.

Il tempo di funzionamento può variare a seconda del programma selezionato. Il tempo di funzionamento dipende dalla temperatura dell'acqua, dalla quantità di stoviglie, dal grado di sporco e dalla funzione supple-

mentare selezionata. Con il sistema del brillantante disattivato o in caso di mancanza di brillantante, il tempo di funzionamento cambia.

I valori di consumo si trovano nella guida rapida. I valori di consumo si riferiscono alle condizioni normali e al valore di durezza dell'acqua 13 - 16 °dH. Vari fattori d'influenza, come ad es. la temperatura dell'acqua o la pressione nella conduttura, possono causare differenze.

Programma Utilizzo Svolgimento del program-ma			Funzioni supple-mentari
Intensivo 70°	Stoviglie:■ Lavare pentole, padelle, stoviglie resistenti e posate.Grado di sporco:■ Rimuovere i residui di ci-bo incrostati, bruciati, essiccati, contenenti amido o proteine.	Intensivo:■ Prelavaggio■ Lavaggio 70 °C■ Risciacquo intermedio■ Risciacquo 69 °C■ Asciugatura	Tutte→ "Funzioni sup-plementari", Pagina 21
Auto Auto 45-65°	Stoviglie:■ Lavare stoviglie miste e posate.Grado di sporco:■ Rimuovere i comuni resi-dui di cibo leggermente essiccati.	Programma con sensore:■ Ottimizzato in base al gra-do di sporco dell'acqua di lavaggio per mezzo di un sistema a sensori.	Tutte→ "Funzioni sup-plementari", Pagina 21
Eco Eco 50°	Stoviglie:■ Lavare stoviglie miste e posate.Grado di sporco:■ Rimuovere i comuni resi-dui di cibo leggermente essiccati.	Programma economico:■ Prelavaggio■ Lavaggio 50 °C■ Risciacquo intermedio■ Risciacquo 61 °C■ Asciugatura	Tutte→ "Funzioni sup-plementari", Pagina 21
Programma Utilizzo Svolgimento del program-		ma	Funzioni supple-mentari
Silenzioso 50	Stoviglie:■ Lavare stoviglie miste e posate.Grado di sporco:■ Rimuovere i comuni resi-dui di cibo leggermente essiccati.	Programma silenzioso:■ Prelavaggio■ Lavaggio 50 °C■ Risciacquo intermedio■ Risciacquo 63 °C■ Asciugatura	Tutte→ "Funzioni sup-plementari",Pagina 21
Express 65° - 1h	Stoviglie:■ Lavare stoviglie miste e posate.Grado di sporco:■ Rimuovere i comuni resi-dui di cibo leggermente essiccati.	Programma breve:■ Lavaggio 65 °C■ Risciacquo intermedio■ Risciacquo 69 °C■ Asciugatura	Asciugatura Extra→ "Funzioni sup-plementari",Pagina 21
Manutenz. appa-recchio	Utilizzare solo con apparec-chio svuotato.	Manutenzione apparecchio 70 °C	Nessuno
[2642]Favourite	---

Nota: La durata in confronto prolungata nel programma Eco 50° è dovuta a tempi di ammollo ed asciugatura più lunghi. Tale condizione consente di ottimizzare i valori di consumo.

Avviso per gli istituti di test

Gli istituti di prova ricevono indicazioni per prove comparative, ad es. secondo EN60436.

Si tratta in questo caso di condizioni per l'esecuzione del test, non dei risultati o dei valori di consumo.

Richiederli per e-mail a: [e-mail]

Sono necessari il codice prodotto (E-Nr.) e il codice di produzione (FD) riportati sulla targhetta identificativa sulla porta dell'apparecchio.

Favourite ☆

È possibile memorizzare la combinazione di un programma e una funzione supplementare con il tasto ☆ Memorizzare il programma tramite l'app Home Connect o nell'apparecchio.

Il programma Prelavaggio viene memorizzato di fabbrica su questo tasto. Il prelavaggio è idoneo per tutti i tipi di stoviglie. Il risciacquo a freddo consente di eseguire una pulizia intermedia delle stoviglie.

Consiglio: L'app Home Connect consente di scaricare programmi aggiuntivi e di salvarli sul tasto ☆ ¹

Favourite Salvare i ☆ sull'apparecchio.

1. Aprire la porta dell'apparecchio.

2. Premere ⏻

3. Premere il tasto di programma adatto.

→ "Programmi", Pagina 19

1. Premere il tasto della funzione supplementare adatta.

→ "Funzioni supplementari", Pagina 21

1. Premere ☆ per 3 secondi.

Il programma selezionato e la funzione supplementare lampeggiano.
√ ☆ lampeggia.
√ Il programma e la funzione supple- mentare sono memorizzati.

Consiglio: Per ripristinare il programma, utilizzare l'app Home Connect o riportare l'apparecchio alle impostazioni di fabbrica.

→ "Panoramica delle impostazioni di base", Pagina 37

Funzioni supplementari

Qui si trova una panoramica di tutte le funzioni supplementari impostabili. A seconda della configurazione dell'apparecchio sono disponibili diverse funzioni supplementari, indicate nel pannello comandi dell'apparecchio.

Funzione supplementare	Utilizzo
Speed+Perfect	Il tempo di funzionamento si riduce dal 15% al 75% a seconda del programma di lavaggio.La funzione supplementare può essere attivata prima dell'inizio del programma e in qualsiasi momento durante il ciclo del programma.
SpeedPerfect+

Funzione supplementare	Utilizzo
	Il consumo d'acqua e il consumo di energia aumentano.
Mezzo carico	Attivare in presenza di poche stoviglie.Inserire nella camera di lavaggio meno detersivo rispetto a quanto consigliato per un carico completo della macchina.Il tempo di funziona-mento viene ridotto.Il consumo d'acqua e il consumo di energia si riducono.
###+ Asciugatura Ex-tra	Per un miglior risultato di asciugatura si aumenta la temperatura di risciacquo e si prolunga la fase di asciugatura.Particolarmente adatto per asciugare parti in plastica.Il consumo di energia aumenta leggermente e il tempo di funziona-mento si prolunga.

Dotazione

Qui è disponibile una panoramica delle possibili dotazioni dell'apparecchio e del relativo utilizzo.

La dotazione dipende dalla variante di apparecchio.

it Dotazione

Cestello stoviglie superiore

Sistemare le tazze, i bicchieri e le piccole stoviglie nel cestello stoviglie superiore.

Per fare più spazio per le stoviglie più grandi, è possibile regolare in al- tezza il cestello stoviglie superiore.

Regolazione del cestello superiore con le leve laterali

Per lavare grandi stoviglie nei cestelli stoviglie, regolare l'altezza di inserimento del cestello stoviglie superiore.

1. Estrarre il cestello stoviglie superiore.
2. Per evitare che il cestello stoviglie cada bruscamente, afferrarlo di la-to dal bordo superiore.
3. Premere verso l'interno le leve a sinistra e a destra sul lato esterno del cestello stoviglie.

1. Abbassare o sollevare uniformemente il cestello stoviglie al livello adatto.

Accertarsi che il cestello stoviglie sia alla stessa altezza su entrambi i lati.

1. Rilasciare le leve.
   Il cestello stoviglie si blocca.
2. Spingere il cestello stoviglie.

Cestello stoviglie inferiore

Sistemare pentole e piatti nel cestello stoviglie inferiore.

Caricare i piatti grandi fino a un dia- metro di 31 cm nel cestello stoviglie inferiore, come illustrato.

Caricare le posate nel cassetto posate.

Caricare le posate con il lato appunti- to e tagliente verso il basso.

Étagère

L'étagère e lo spazio sottostante possono essere usati per tazzine e bicchieri o per le posate più grandi, come ad es. mestoli o posate da portata.

Se l'étagère non serve, è possibile ribaltarla verso l'alto.

Rastrelliere abbattibili

Utilizzare le rastrelliere abbattibili per separare le stoviglie in modo sicuro, ad es. i piatti.

Per caricare meglio pentole, ciotole e bicchieri è possibile ribaltare le ra-strelliere abbattibili. ¹

it Dotazione

Ribaltare le rastrelliere abbattibili ¹

Se le rastrelliere abbattibili non servo- no, è possibile ribaltarle.

1. Premere la leva in avanti ①e ribaltare le rastrelliere abbattibili ②

1. Per riutilizzare le rastrelliere abbat- tibili, ribaltarle verso l'alto.

√ Le rastrelliere abbattibili si bloccano con uno scatto percettibile.

Extra Clean Zone

Nel cestello stoviglie superiore utilizzare la Extra Clean Zone per lavare a fondo le stoviglie sporche, ad es. ciotoline.

Impostazione della Extra Clean Zone

Nota: Se si utilizza l'apparecchio con la Extra Clean Zone attivata, i valori di consumo aumentano.

1. Estrarre il cestello stoviglie superiore.

2. Mettere il cursore su ON o OFF.

1. Spingere dentro il cestello stoviglie superiore.

Pulizia della Extra Clean Zone

Il calcare e le impurità nell'acqua di lavaggio possono otturare gli ugelli.

Nota: Utilizzare l'apparecchio sempre con la Extra Clean Zone montata.

1. Estrarre il cestello stoviglie superiore.

2. Tirare verso l'alto la linguetta sulla Extra Clean Zone ①e toglierla tirando in avanti ②

1. Mettere il cursore su ON.

2. Lavare sotto acqua corrente.

3. Agganciare la Extra Clean Zone nel cestello stoviglie superiore e bloccarla ①

Prestare attenzione che gli agganci siano nella posizione corretta.

√ La Extra Clean Zone si blocca con uno scatto percettibile ②
6. Spingere dentro il cestello stoviglie superiore.

Altezza dei cestelli stoviglie

Regolare i cestelli stoviglie all'altezza adatta.

Altezza apparecchio 81,5 cm con cassetto posate

Livello Cestello superiore Cestello inferiore

1 max. ø 16 cm 30 cm/"31 cm" → Pagina 22

2 max. ø 18,5 cm 27,5 cm

3 max. ø 21 cm 25 cm

Prima del primo utilizzo

Prima messa in funzione

Alla prima messa in funzione o dopo il reset delle impostazioni di fabbrica occorre effettuare le impostazioni.

Consiglio: Collegare l'apparecchio con un dispositivo mobile. Tramite l'app Home Connect è possibile effettuare tutte le impostazioni comoda-

mente.

→ "Avvio rapido Home Connect", Pagina 40

Requisito: "L'apparecchio è installato e allacciato." → Pagina 13

1. "Introdurre il sale speciale." → Pagina 27
2. "Introdurre il brillantante." → Pagina 28
3. "Accendere l'apparecchio." → Pagina 34
4. "Regolare l'impianto addolcitore." → Pagina 27

it Impianto addolcitore

1. "Regolare il dosaggio del brillantante." → Pagina 29
2. "Aggiungere il detersivo" → Pagina 30.
3. Avviare il programma con la temperatura di lavaggio più alta senza stoviglie.
   Per via delle possibili macchie d'acqua e di altri residui, prima del primo uso si consiglia di mettere in funzione l'apparecchio senza stoviglie.

Consiglio: Queste impostazioni e ulteriori "impostazioni di base" → Pagina 37 possono essere modificate in qualsiasi momento.

Impianto addolcitore

L'acqua calcarea dura lascia residui di calcare sulle stoviglie e sulla vasca di lavaggio e può otturare parti dell'apparecchio.

Per ottenere buoni risultati di lavaggio, è possibile addolcire l'acqua con l'impianto addolcitore e sale speciale. Per evitare danni all'apparecchio, l'acqua con un grado di durezza superiore a 7 °dH deve essere addolci-ta.

Panoramica delle impostazioni della durezza dell'acqua

Qui si trova una panoramica dei valori impostabili del grado di durezza dell'acqua.

Il grado di durezza dell'acqua può essere richiesto all'acquedotto locale oppure essere determinato con un tester della durezza dell'acqua.

Grado di durezza dell'acqua °dH	Campo di durezza mmol/l Valore di regolazione
0 - 6 dolce 0 - 1,1 H00
7 - 8 dolce 1,2 - 1,4 H01
9 - 10 media 1,5 - 1,8 H02
11 - 12 media 1,9 - 2,1 H03
13 - 16 media 2,2 - 2,9 H04
17 - 21 dura 3,0 - 3,7 H05
22 - 30 dura 3,8 - 5,4 H06
31 - 50 dura 5,5 - 8,9 H07

Nota: Impostare l'apparecchio sul grado di durezza dell'acqua determinato.

→ "Regolazione dell'impianto addolci- tore", Pagina 27

Con un grado di durezza dell'acqua di 0 - 6 °dH è possibile rinunciare al sale speciale per lavastoviglie e di-

sattivare l'impianto di addolcimento. → "Disattivazione dell'impianto addol- citore", Pagina 27

Regolazione dell'impianto ad- dolcitore

Impostare l'apparecchio in base alla durezza dell'acqua.

1. Determinare il grado di durezza dell'acqua e il valore di regolazione adatto.

→ "Panoramica delle impostazioni della durezza dell'acqua", Pagina 26

1. Premere ⏻

2. Per aprire le impostazioni di base, premere per 3 sec.

√ II display indica Hxx.

▼ Il display indicset

1. Premere Starché non è impostato il grado di durezza dell'acqua adatto.

In fabbrica viene impostato il valore H04.

1. Per memorizzare le impostazioni, premere per 3 secondi.

Sale speciale

Con il sale speciale è possibile ad- dolcire l'acqua.

Aggiunta di sale speciale

Se si accende la spia di esaurimento sale speciale, versare il sale speciale nell'apposito serbatoio subito prima di avviare il programma. Il consumo di sale speciale dipende dal grado di durezza dell'acqua. Più il grado di du-rezza dell'acqua è alto, maggiore è il consumo di sale speciale.

ATTENZIONE!

■ Il detersivo può danneggiare l'impianto addolcitore.

- Riempire il serbatoio dell'impianto di addolcimento acqua soltanto con sale speciale.

■ Il sale speciale per lavastoviglie può danneggiare la vasca di lavaggio a causa della corrosione.

- Affinché il sale speciale fuoriuscito venga lavato via dalla vasca di lavaggio, versare il sale speciale nell'apposito serbatoio subito prima di avviare il programma.

1. Svitare il coperchio del serbatoio del sale speciale e toglierlo.

2. Alla prima messa in funzione: riempire completamente d'acqua il serbatoio.

3. Nota: Utilizzare solo sale speciale per lavastoviglie.

Non utilizzare sale in pastiglie.

Non utilizzare sale da cucina.

Versare il sale speciale nel serba- toio.

Riempire completamente il serbatoio di sale speciale. L'acqua nel serbatoio trabocca e defluisce.

1. Applicare il coperchio sul serbatoio e chiuderlo.

Disattivazione dell'impianto addolcitore

Se la spia di esaurimento sale speciale risulta fastidiosa, ad es. quando si utilizzano detersivi combinati con

prodotti sostitutivi del sale, è possibile disattivare la spia di esaurimento sale speciale.

Nota

Per evitare danni all'apparecchio, disattivare l'impianto addolcitore soltanto nei casi seguenti:

Il grado di durezza dell'acqua è di massimo 21 °dH e si utilizza un detersivo combinato con prodotti sostitutivi del sale. In base alle indicazioni dei produttori, i detersivi combinati con prodotti sostitutivi del sale possono essere utilizzati senza l'aggiunta di sale speciale soltanto fino a un grado di durezza dell'acqua di 21 °dH.
Il grado di durezza dell'acqua 0 - 6 °dH. È possibile rinunciare al sale speciale.

1. Premere ⏻
2. Per aprire le impostazioni di base, premere per 3 sec.

√ Il display indica Hxx.

√ ll display indicaset

1. Premere Sfiarché il display non mostra H00.
2. Per memorizzare le impostazioni, premere per 3 secondi.
   √ L'impianto addolcitore è spento e la spia di esaurimento sale è disattivata.

Rigenerazione dell'impianto addolcitore

Per fare in modo che l'impianto addolcitore funzioni senza problemi, l'apparecchio esegue una rigenerazione dell'impianto addolcitore a intervalli regolari.

La rigenerazione dell'impianto addol-citore viene eseguita in tutti i pro-grammi prima della fine del ciclo di lavaggio principale. Aumentano il tempo di funzionamento e i valori di consumo, ad es. acqua e corrente.

Panoramica dei valori di consumo per la rigenerazione dell'impianto addolcitore

Qui si trova una panoramica del tempo di funzionamento e dei valori di consumo massimi in più per la rigenerazione dell'impianto addolcitore.

Rigenerazione dell'impianto addol-citore dopo x cicli di lavaggio	6
Tempo di funzionamento supple-mentare in minuti	7
Consumo di acqua supplementare in litri	5
Consumo di corrente supplementa-re in kWh	0,05

I valori di consumo indicati sono valori misurati in laboratorio determinati secondo gli standard attualmente in vigore e in base al programma Eco 50° e al valore impostato in fabbrica del grado di durezza dell'acqua 13 - 16 °dH.

Per ottenere risultati di asciugatura ottimali, utilizzare il brillantante. Usare solo brillantante per lavastoviglie domestiche.

Aggiunta di brillantante

Quando la spia di mancanza brillantante è accesa, aggiungere brillantante. Usare solo brillantante per lava-stoviglie domestiche.

1. Premere la piastrina sul coperchio del serbatoio del brillantante ①e sollevarla ②

1. Aggiungere brillantante fino al contrassegno max.

1. Se è fuoriuscito brillantante, rimuoverlo dalla vasca di lavaggio. Il brillantante fuoriuscito può provocare un'eccessiva formazione di schiuma durante il ciclo di lavaggio.
2. Chiudere il coperchio del serbatoio del brillantante.
   √ Il coperchio si blocca con uno scatto percettibile.

Regolazione del dosaggio del brillantante

Se sulle stoviglie restano striature o macchie di acqua, modificare il dosaggio del brillantante.

1. Premere ⏻

2. Per aprire le impostazioni di base, premere per 3 sec secondi.

√ Il display indica Hxx.
√ Il display indic set

1. Premere Sato36eit display non indica il valore impostato in fabbrica r05.

2. Premere Stard a regolare il dosaggio del brillantante adatto.

- Con un livello più basso viene utilizzato meno brillantante nel ciclo di lavaggio, riducendo le striature sulle stoviglie. - Con un livello più alto viene utilizzato più brillantante nel ciclo di lavaggio, riducendo le macchie d'acqua e ottenendo un risultato di asciugatura superiore.

1. Per memorizzare le impostazioni, premere se per 3 secondi.

Disattivazione del sistema del brillantante

Se la spia di mancanza brillantante risulta fastidiosa, ad esempio se si utilizza detersivo combinato con brillantante, è possibile disattivare il sistema del brillantante.

Consiglio: La funzione del brillantante è limitata nei detersivi combinati. Utilizzando brillantante si ottengono generalmente risultati migliori.

1. Premere ⏻
2. Per aprire le impostazioni di base, premere per 3 secondi.

√ Il display indica Hxx.
√ Il display indicset

1. Premere finche il display non indica il valore impostato in fabbrica r05.
2. Premere Starché il display non mostra r00.

it Detersivo

1. Per memorizzare le impostazioni, premere Setun 3 sec.

Il sistema del brillantante è spento e la spia di mancanza brillantante è disattivata.

Detersivo

Detersivi adatti

Utilizzare solo detersivi adatti per lavastoviglie. Sono adatti sia i prodotti contenenti solo detersivo sia i prodotti combinati.

Per ottenere risultati di lavaggio e di asciugatura ottimali, utilizzare il solo detersivo in abbinamento all'impiego separato di "sale speciale" → Pagina 27 e "brillantante" → Pagina 28.

Per gli efficienti detersivi moderni viene utilizzata prevalentemente una preparazione debolmente alcalinica con enzimi. Gli enzimi scompongono l'amido e sciolgono le proteine. Per rimuovere macchie colorate (ad es. tè o ketchup) si usano per lo più can-deggianti a base di ossigeno.

Nota: Per ogni detersivo, rispettare le indicazioni del produttore.

Detersivo Descrizione
Tab Le tab sono adatte per qualsiasi lavaggio e non devono essere dosate. Nei "programmi" → Pagina 19 brevi le tab potrebbero non sciogliersi completa-mente, lasciando residui di detersivo e comprometten-do l'efficacia del lavaggio.
Detersivo in pol-vere	I detersivi in polvere sono consigliati per i "program- mi" → Pagina 19 brevi. Il dosaggio può essere adattato al grado di spor-co.

Detersivo Descrizione

Detersivo liquido I detersivi liquidi agiscono più rapidamente e sono consigliati per i "programmi" → Pagina 19 brevi senza prelavaggio. Può succedere che il deter-sivo liquido versato fuorie-sca anche se il contenitore del detersivo è chiuso. Non si tratta di un difetto e non è grave, se si osserva quanto segue: ■ Selezionare soltanto un programma senza pre-lavaggio. ■ Impostare una partenza ritardata per il programma. Il dosaggio può essere adattato al grado di spor-co.

Consiglio: Detersivi idonei possono essere reperiti online tramite il nostro sito Internet o tramite il "servizio di assistenza clienti" → Pagina 61.

Prodotti contenenti solo detersivo

I prodotti contenenti solo detersivo non contengono altri componenti oltre al detersivo, ad es. detersivo in polvere o detersivo liquido.

Con il detersivo in polvere e il deter- sivo liquido è possibile adattare il do- saggio al grado di sporco delle stovi- glie.

Per ottenere un miglior risultato di lavaggio e di asciugatura e per evitare danni all'apparecchio, utilizzare in aggiunta "sale speciale" → Pagina 27 e "brillantante" → Pagina 28.

Detersivo combinato

Oltre ai prodotti tradizionali contenenti solo detersivo, è ora in vendita una serie di prodotti con funzioni supplementari. Questi prodotti contengono,

oltre al detersivo, anche brillantante e prodotti sostitutivi del sale (3 in 1) e, a seconda della combinazione, anche componenti supplementari (4 in 1, 5 in 1 ecc.), come ad es. protezione bicchieri o lucidante per acciaio inox.

Secondo le indicazioni dei produttori, i detersivi combinati funzionano generalmente solo fino a un grado di durezza dell'acqua di 21 °dH. Con un grado di durezza dell'acqua superiore a 21 °dH occorre aggiungere sale speciale e brillantante. Per i migliori risultati di lavaggio e di asciugatura, a partire da un grado di du-rezza dell'acqua di 14 °dH consigliamo di utilizzare sale speciale e brillantante. Quando si utilizzano detersivi combinati, il programma di lavaggio si adatta automaticamente per ottenere il miglior risultato di lavaggio e asciugatura possibile.

Detersivi non adatti

Non utilizzare detersivi che possono provocare danni all'apparecchio o nuocere alla salute.

Detersivo Descrizione
Detersivo per il lavaggio a mano	Il detersivo per il lavaggio a meno può provocare una maggiore formazione di schiuma e provocare danni all'apparecchio.
Detersivi conte- nenti cloro	I residui di cloro sulle stovi-glie possono nuocere alla salute.

Note sui detersivi

Osservare le note sui detersivi nell'uso quotidiano.

■ I detersivi con il contrassegno "Bio" oppure "Eco" di regola utilizzano (per motivi di tutela dell'ambiente) quantità inferiori di sostanze attive oppure rinunciano com-

pletamente a determinate sostanze. L'effetto di lavaggio può essere limitato.

• Impostare il sistema del brillantante e l'impianto addolcitore sul solo detersivo o sul detersivo combinato.
  In base alle indicazioni dei produttori, i detersivi combinati con prodotti sostitutivi del sale possono essere utilizzati senza l'aggiunta di sale speciale soltanto fino a un determinato grado di durezza dell'acqua, generalmente 21 °dH. Per i migliori risultati di lavaggio e di asciugatura, a partire da un grado di durezza dell'acqua di 14 °dH consigliamo di utilizzare sale speciale.
  In caso d'impiego di detersivi con involucro protettivo solubile in acqua, toccare l'involucro solo con le mani asciutte e introdurre il detersivo solo nel contenitore detersivo asciutto, altrimenti può incollarsi.
• Utilizzando detersivi combinati, i programmi di lavaggio si svolgono senza problemi anche se la spia di mancanza brillantante e la spia di esaurimento sale speciale sono accese.
  ■ La funzione del brillantante è limitata nei detersivi combinati. Utilizzando brillantante si ottengono generalmente risultati migliori.
• Utilizzare tab con prestazioni di asciugatura speciali.

Aggiunta di detersivo

1. Per aprire il contenitore del detersivo, premere il fermo.

it Stoviglie

1. Versare il detersivo nel contenitore del detersivo asciutto.

Se si utilizzano le tab, è sufficiente una pastiglia. Inserire le tab trasversalmente.

Se si utilizza detersivo in polvere o detersivo liquido, osservare le istruzioni di dosaggio del produtto- re e la ripartizione del contenitore del detersivo.

Per uno sporco normale sono sufficienti 20 ml - 25 ml di detersivo.

Se le stoviglie sono poco sporche, è sufficiente una quantità di deter- sivo un poco minore di quella indi- cata.

1. Chiudere il coperchio del contenitore del detersivo.

Il coperchio si blocca con uno scatto percettibile.
Il contenitore del detersivo si apre automaticamente in funzione del programma, al momento opportuno. Il detersivo in polvere e il detersivo liquido si distribuiscono nella vasca di lavaggio e vengono sciolti. Le tab cadono nel cassetto tab e si sciolgono in modo dosato. Non inserire alcun oggetto nel cassetto tab, in modo che la tab possa sciogliersi uniformemente.

Consiglio: Se si utilizza detersivo in polvere e si seleziona un programma con prelavaggio, è possibile aggiungere un poco di detersivo sulla porta interna dell'apparecchio.

Stoviglie

Lavare solo stoviglie adatte al lavaggio in lavastoviglie.

Nota: Le decorazioni su vetro e i pezzi di alluminio e argento possono scolorire o cambiare colore durante il lavaggio. I tipi di vetro delicati possono opacizzarsi dopo alcuni cicli di lavaggio.

Danni al vetro ed alle stoviglie

Lavare bicchieri e porcellana soltanto se adatti per il lavaggio in lavastoviglie secondo le istruzioni del produttore. Evitare danni ai bicchieri e alle stoviglie.

Causa Consiglio

Le stoviglie seguenti non sono adatte per il lavaggio in lavastoviglie:■ Posate e stoviglie con parti di legno■ Bicchieri decorati, stoviglie di artigianato artistico e di antiquariato■ Parti in materiale plastico non resistente alle alte temperature■ Stoviglie di rame e stagno■ Stoviglie sporche di cenere, cera, grasso lubrificante e vernice■ Pezzi molto piccoli di stoviglie

Lavare soltanto stoviglie che il produttore indica come lavabili in lavastoviglie.

La composizione chimica del detersivo provoca danni.	Utilizzare un detersivo indicato come "delicato" dal produttore.
I detergenti alcalini altamente corrosivi o ad elevato contenuto di acidi, in particolare del settore commerciale o industriale, in abbinamento all'alluminio non sono adatti per il lavaggio in lava-stoviglie.	Se si utilizzano detergenti alcalini altamente corrosivi o ad elevato contenuto di acidi, in particolare del settore commerciale o industriale, non intro-durre pezzi di alluminio nella vasca di lavaggio dell'apparecchio

Causa Consiglio
La temperatura dell'acqua del pro-gramma è troppo alta.	Selezionare un pro-gramma con tempera-ture più basse.Alla fine del program-ma, togliere tempesti-vamente i bicchieri e le posate dall'appa-recchio.

Caricamento delle stoviglie

Caricare le stoviglie correttamente per ottimizzare il risultato di lavaggio ed evitare danni alle stoviglie e all'apparecchio.

Consigli

• Utilizzando l'apparecchio si risparmiano energia e acqua rispetto al lavaggio a mano.
  ■ Sul nostro sito Internet si trovano esempi gratuiti di come è possibile caricare l'apparecchio in modo efficiente.
  ■ Per risparmiare energia e acqua, caricare l'apparecchio fino al numero di coperti indicato (carico standard con stoviglie e posate). → "Dati tecnici", Pagina 61
  ■ Per ottenere risultati di lavaggio e asciugatura migliori, disporre le parti concave o convesse in posizione obliqua, per permettere all'acqua di defluire.

1. Rimuovere i residui di cibo grosso- lani dalle stoviglie.

it Comandi di base

Non sciacquare preliminarmente le stoviglie sotto acqua corrente per risparmiare le risorse.

1. Caricare le stoviglie tenendo conto di quanto segue:

- Caricare le stoviglie molto sporche, ad es. le pentole, nel cestello stoviglie inferiore. A causa del getto d'acqua più forte si raggiunge un risultato di lavaggio migliore.

- Per evitare danni alle stoviglie, caricare le stoviglie in modo che siano stabili e non si ribaltino.

- Per evitare lesioni, caricare le posate con il lato appuntito e tagliente verso il basso.

- Disporre i contenitori con l'apertura verso il basso, in modo che non si accumuli acqua all'interno.

- Non bloccare i bracci di lavaggio, in modo che possano ruotare.

- Non inserire pezzi piccoli nel cassetto tab e non bloccarlo con le stoviglie al fine di evitare di bloccare il coperchio del contenitore del detersivo.

Prelievo delle stoviglie

AVVERTENZA

Pericolo di lesioni!

Le stoviglie calde possono provocare ustioni alla pelle. Le stoviglie molto calde sono sensibili agli urti, possono rompersi e provocare lesioni.

- Alla fine del programma lasciare raffreddare ancora un poco le stoviglie e prelevarle soltanto in seguito.

1. Per evitare la caduta di gocce d'acqua sulle stoviglie, prelevare le stoviglie agendo dal basso verso l'alto.

2. Controllare che la vasca di lavaggio e gli accessori non siano sporchi; eventualmente pulirli.

→ "Pulizia e cura", Pagina 42

Comandi di base

Accensione dell'apparecchio

Premere

È preimpostato il programma Eco 50°.

Il programma Eco 50° è particolarmente ecocompatibile ed eccezionalmente adatto alle stoviglie che presentano uno sporco normale.

Si tratta del programma più effi- ciente nella combinazione di con- sumo energetico ed idrico per questo tipo di stoviglie, assicuran- do la conformità al Regolamento UE sulla progettazione ecocompa- tibile.

Se non si impartiscono comandi all'apparecchio per 10 minuti, l'apparecchio si spegne automaticamente.

Impostazione del programma

Per adattare il ciclo di lavaggio allo sporco delle stoviglie, impostare un programma adatto.

• Premere il tasto di programma adatto.
  → "Programmi", Pagina 19
  √ Il programma è impostato e il tasto di programma lampeggia.
  √ La durata del programma residua viene visualizzata sul display.

Impostazione della funzione supplementare

Per integrare il programma di lavaggio selezionato è possibile impostare le funzioni supplementari.

Nota: Le funzioni supplementari attivabili dipendono dal programma selezionato.

→ "Programmi", Pagina 19

- Premere il tasto della funzione supplementare adatta.

→ "Funzioni supplementari", Pagina 21

√ La funzione supplementare è impostata e il tasto della funzione supplementare lampeggia.

Impostazione della partenza ritardata

L'avvio del programma può essere ritardato fino a 24 ore.

1. Premere

√ Sul display compare "h:01".

1. Con impostare l'avvio del programma desiderato.

2. Premere Start

√ La partenza ritardata è attivata.

Consiglio: Disattivare la partenza ritardata premendo Ginché sul display non compare "h:00".

Avvio del programma

PremereStart
√ Il programma è terminato quando il display mostra "0h:00m".

Note

Se durante il funzionamento si vogliono aggiungere stoviglie, non utilizzare il cassetto tab come maniglia per il cestello stoviglie superiore. Si potrebbe venire a contatto con la tab parzialmente sciolta.
- È possibile cambiare il programma in corso soltanto interrompendo il programma.
→ "Interruzione del programma", Pagina 36
■ Per risparmiare energia, l'apparecchio si spegne 1 minuto dopo la fine del programma. Se si apre la porta dell'apparecchio subito dopo la fine del programma, l'apparecchio si spegne dopo 4 secondi.

Interruzione del programma

Nota: Per aprire lo sportello con l'apparecchio caldo, prima socchiudere lo sportello per alcuni minuti, poi chiuderlo. In questo modo si evita che si formi sovrapressione nell'apparecchio, facendo aprire inaspettatamente lo sportello.

1. Aprire con cautela lo sportello dell'apparecchio.
2. Premere ⏻

√ Il programma viene memorizzato e l'apparecchio si spegne.

1. Per proseguire il programma, pre- mere ⏻

2. Chiudere lo sportello dell'apparecchio.

it Comandi di base

Interruzione del programma

Per terminare anticipatamente un programma o cambiare un programma avviato, occorre procedere all'interruzione.

1. Aprire la porta dell'apparecchio.
2. Premere per Reset4sec. condi.
3. Chiudere lo sportello dell'apparecchio.

√ Tutti gli indicatori si accendono.
√ Non appena gli indicatori sono spenti, il display indica "0h:01m" e l'acqua residua viene scaricata.
√ Il programma viene interrotto e termina dopo ca. 1 minuto.

Spegnimento dell'apparec- chio

1. Seguire le indicazioni sull"'utilizzo sicuro" → Pagina 11.
2. Premere ⏻

Consiglio: Se durante il ciclo di lavaggio si preme ⏻il programma in corso viene interrotto. Se si accende l'apparecchio, il programma prosegue automaticamente.

Impostazioni di base

È possibile settare le impostazioni di base dell'apparecchio in base alle proprie esigenze.

Panoramica delle impostazioni di base

Le impostazioni di base dipendono dalla dotazione dell'apparecchio.

Impostazione di base	Testo visualizzato	Selezione Descrizione
Durezza dell'acqua H04	1	H00 - H07 Regolare l'impianto addolcitore in base alla durezza dell'acqua.→ "Regolazione dell'impianto addolcitore", Pagina 27Il livello H00 disattiva l'impianto addolcitore.
Dosaggio del brillantante	r051	r00 - r06 Regolare il dosaggio del brillantante.→ "Regolazione del dosaggio del brillantante", Pagina 29Con il livello r00 si disattiva il sistema del brillantante.
Asciugatura intensiva d00	1	d00 - d01 Nel ciclo finale di risciacquo la temperatura viene aumentata e si raggiunge così un migliore risultato d'asciugatura. Ciò può causare un piccolo prolungamento del programma.Nota:Non adatto per le stoviglie delicate.Attivare "d01" o disattivare "d00" l'asciugatura intensiva.
Acqua calda A00	1	A00 - A01 Impostare l'attacco dell'acqua fredda o l'attacco dell'acqua calda. Imposta-re l'apparecchio sull'acqua calda sol-tanto se l'acqua calda viene prodotta in modo vantaggioso sotto l'aspetto energetico ed è disponibile un im-pianto adatto, ad es. impianto ad energia solare con tubo di circolazione. La temperatura dell'acqua deve essere di minimo 40 °C e massimo 60 °C.Attivare "A01" o disattivare l'acqua calda "A00".

¹ Impostazione di fabbrica (può variare in base al tipo di apparecchio)

it Impostazioni di base

Impostazione di base	Testo visualizzato	Selezione Descrizione
InfoLight I01	1	I00 - I01 Attivare o disattivare InfoLight.Durante lo svolgimento del programma, sul pavimento sotto lo sportello dell'apparecchio viene proiettato un punto luminoso. In caso di installazione a colonna con il pannello del mobile a filo, il punto luminoso non è visibile. Quando il punto luminoso lampeggia, lo sportello dell'apparecchio non è completamente chiuso.Quando il punto luminoso sul pavimento non è più visibile, il programma è terminato.Il livello "I00" disattiva InfoLight.
Volume segnale b02	1	b00 - b03 Regolazione del volume del segnale.Il livello "b00" disattiva il segnale acustico.
Wi-Fi Cn0 Cn0 - Cn1 Attivare o disattivare la connessione		Wi-Fi.Il livello "Cn0" disattiva la connessione Wi-Fi.L'impostazione di base "Wi-Fi" è disponibile soltanto dopo che l'apparecchio è stato collegato all'app Home Connect.→ "Home Connect ", Pagina 39
1 Impostazione di fabbrica (può variare in base al tipo di apparecchio)

Impostazione di base	Testo visualizzato	Selezione Descrizione
Remote Start rc1 rc0 - rc2 Attivare o disattivare			→ "Remote Start", Pagina 41.Sono possibili le impostazioni seguenti:■ Con l'impostazione "rc0" la funzione è disattivata in modo permanente.■ Con l'impostazione "rc1" la funzione è selezionabile tramite il tasto □".→ "Remote Start Attivazione dell' □", Pagina 41■ Con l'impostazione "rc2" la funzione è attivata in modo permanente.Questa impostazione di base è disponibile soltanto dopo che l'apparecchio è stato collegato all'app Home Connect.→ "Home Connect ", Pagina 39
Impostazione di fabbrica	rE Avviare con	StartYESConfermare conStart	Resettare le impostazioni modificate alle impostazioni di fabbrica.Devono essere effettuate le imposta-zioni per la prima messa in funzione.

¹ Impostazione di fabbrica (può variare in base al tipo di apparecchio)

Modifica delle impostazioni di base

1. Aprire la porta dell'apparecchio.
2. Premere ⏻
3. Per aprire le impostazioni di base, premere per 3 secondi.

√ Il display indica Hxx.
√ Il display indicset
4. Premere finche il display non mostra l'impostazione desiderata.
5. Premere Starché il display non indica il valore adatto. Si possono modificare più impostazioni.

1. Per memorizzare le impostazioni, premere per 3 secondi.
2. Chiudere lo sportello dell'apparecchio.

Home Connect

L'apparecchio è collegabile in rete. Collegare l'apparecchio a un terminale mobile per gestire le funzioni con l'app Home Connect.

I servizi Home Connect non sono disponibili in tutti i Paesi. La disponibilità della funzione Home Connect dipende dalla disponibilità dei servizi Home Connect nel proprio Paese. Ul-

it Home Connect

teriori informazioni al riguardo sono disponibili su: www.home-connect.com.

Per poter utilizzare Home Connect stabilire innanzitutto il collegamento alla rete domestica WLAN (Wi-Fi ¹ ) e all'app Home Connect.

■ → "Collegamento dell'apparecchio alla rete domestica WLAN (Wi-Fi)", Pagina 40

L'app Home Connect guiderà attraverso l'intera procedura di accesso. Seguire le istruzioni indicate all'interno dell'app Home Connect per configurare le impostazioni.

Consigli

■ Osservare la documentazione fornita di Home Connect.
■ Osservare anche le avvertenze presenti nell'app Home Connect.

Nota: Osservare le avvertenze di sicurezza delle presenti istruzioni per l'uso e accertarsi che vengano rispettate quando l'apparecchio viene utilizzato mediante l'app Home Connect. → "Sicurezza", Pagina 4

Avvio rapido Home Connect

Collegare l'apparecchio a un dispositivo mobile in modo semplice e veloce.

Configurazione dell'app

1. Installare l'app Home Connect sul dispositivo mobile.

1. Avviare l'app Home Connect e configurare l'accesso a Home Connect.

L'app Home Connect guiderà attraverso l'intera procedura di accesso.

Collegamento dell'apparecchio alla rete domestica WLAN (Wi-Fi)

Requisiti

■ L'app Home Connect è installata sul dispositivo mobile.
■ Il Wi-Fi sul router è attivato.
■ L'apparecchio è coperto dalla rete domestica WLAN (Wi-Fi) nel luogo d'installazione.

1. Utilizzare l'app Home Connect per eseguire la scansione del codice QR.

1. Seguire le istruzioni dell'app Home Connect.

Impostazioni Home Connect

Adattare Home Connect alle proprie esigenze.

Le impostazioni Home Connect si trovano nelle impostazioni di base dell'apparecchio. Il fatto che Home Connect sia configurato o meno e che l'apparecchio sia collegato alla rete domestica determina quali impostazioni vengono visualizzate sul display.

Remote Start □

Tramite l'app Home Connect è possibile avviare l'apparecchio con il proprio dispositivo mobile.

Consiglio: Configurando "rc2" nelle "impostazioni di base" → Pagina 39 della funzione, essa viene attivata in modo permanente in modo tale da poter avviare l'apparecchio in qualsiasi momento da un dispositivo mobile.

Remote Start Attivazione dell'

Avendo configurato "rc1" nelle impostazioni di base della funzione, procedere all'attivazione della funzione sull'apparecchio.

Requisiti

■ L'apparecchio è collegato alla rete domestica WLAN.
■ L'apparecchio è collegato all'app Home Connect.
■ Nelle "impostazioni di base" → Pagina 39 della funzione è configurata "rc1".
■ Un programma è selezionato.
Premere□.

Se si apre lo sportello dell'appa-recchio, la funzione viene disattivata automaticamente.

Il tasto si illumina.

Consiglio: Premere □ per disattivare la funzione.

Ricerca guasti remota

Il servizio di assistenza clienti può accedere all'apparecchio mediante la ricerca guasti remota, se lo si richiede espressamente al servizio di assistenza, se l'apparecchio è collegato al server Home Connect e se la fun-

zione Ricerca guasti remota è disponibile nel Paese in cui si utilizza l'apparecchio.

Consiglio: Ulteriori informazioni e avvertenze sulla disponibilità della funzione Ricerca guasti remota nel Paese desiderato sono contenute nell'area Servizio/Assistenza del sito web locale: www.home-connect.com

Aggiornamento del software

Con questa funzione è possibile aggiornare il software dell'apparecchio, ad esempio a fini di ottimizzazione, eliminazione di guasti o aggiornamenti rilevanti per la sicurezza.

L'app Home Connect comunica gli aggiornamenti disponibili del software.

Protezione dei dati

Seguire le indicazioni sulla protezione dei dati.

Con il primo collegamento dell'apparecchio a una rete domestica connessa a Internet, l'apparecchio trasmette le seguenti categorie di dati al server Home Connect (prima registrazione):

• Identificativo univoco dell'apparecchio (costituito dai codici dell'apparecchio e dall'indirizzo MAC del modulo di comunicazione Wi-Fi installato).
  ■ Certificato di sicurezza del modulo di comunicazione Wi-Fi (per la protezione informatica della connessione).
  ■ La versione attuale del software e dell'hardware dell'elettrodomestico.
  ■ Stato di un eventuale ripristino delle impostazioni di fabbrica.

La prima registrazione prepara l'apparecchio per l'utilizzo delle funzionalità Home Connect ed è necessaria

it Pulizia e cura

soltanto nel momento in cui si desidera utilizzare le funzionalità Home Connect per la prima volta.

Nota: Osservare che le funzionalità Home Connect sono utilizzabili solo in abbinamento all'app Home Connect. Le informazioni sulla tutela dei dati possono essere richiamate nell'app Home Connect.

Pulizia e cura

Per mantenere a lungo l'apparecchio in buone condizioni, sottoporlo a una cura e a una manutenzione scrupolose.

Pulizia della vasca di lavaggio

AVVERTENZA Pericolo di danni alla salute!

L'impiego di detersivi contenenti cloro può nuocere alla salute.

- Non utilizzare mai detergenti contenenti cloro.

1. Rimuovere il grosso dello sporco dall'interno dell'apparecchio con un panno umido.
2. Versare il detersivo nel contenitore del detersivo.
3. Selezionare il programma con la massima temperatura. → "Programmi", Pagina 19

Manutenz. apparecchio

Depositi, quali calcare e residui di cibo, possono provocare danni all'apparecchio. Per evitare malfunziona-

1. "Avviare il programma senza stoviglie." → Pagina 35

Detergenti

Utilizzare solo detergenti adatti per la pulizia dell'apparecchio. → "Utilizzo sicuro", Pagina 11

Consiglio: I nostri detergenti e prodotti per la cura per lavastoviglie testati ed approvati sono disponibili su Internet all'indirizzo https://www.bosch-home.com/store o contattando il nostro servizio di assistenza clienti.

Consigli per la cura dell'apparecchio

Per conservare la funzionalità dell'apparecchio a lungo, seguire i consigli per la cura dell'apparecchio.

Provvedimento Vantaggio
Pulire regolarmente le guarnizioni della porta, la parte frontale della lavastoviglie e il pannello comandi con un panno umido e de- tersivo per stoviglie.	Le parti dell'apparecchio rimangono resta-no pulite e igieniche.
In caso di inutilizzo prolungato della lava-stoviglie, lasciare la porta dell'apparecchio leggermente aperta.	In questo modo si evi-ta la formazione di odori sgradevoli.

menti e ridurre la formazione di odori, consigliamo di pulire l'apparecchio a intervalli regolari.

Manutenz. apparecchio, abbinato a detergenti e prodotti per la cura di lavastoviglie, è il programma adatto per la manutenzione dell'apparecchio.

Consiglio: I nostri detergenti e prodotti per la cura per lavastoviglie testati ed approvati sono disponibili su Internet all'indirizzo https://www.bosch-home.com/store o contattando il nostro servizio di assistenza clienti.

Manutenz. apparecchio è un pro- gramma che rimuove diversi depositi in un solo ciclo di lavaggio. La pulizia avviene in due fasi:

Fase Rimozione di Detersivo Collocazione

1 Grasso e calcare Detergente liquido o antical-care in polvere.

Vano interno dell'apparec-chio, ad es. flacone agganciato al cestello per posate o polvere nel vano interno.

2 Residui di cibo e depositi Detergente per lavastoviglie Contenitore del detersivo

Per ottenere prestazioni di pulizia ottimali, il programma dosa i detersivi erogandoli separatamente nella fase di pulizia corrispondente. A tal proposito, occorre versare i detersivi in modo corretto.

Se si accende la spia Manutenz. apparecchio nel pannello comandi oppure sul display viene visualizzata la relativa indicazione, eseguire Manutenz. apparecchio senza stoviglie. Dopo aver eseguito Manutenz. apparecchio, la spia si spegne. Se l'apparecchio non dispone della funzione di promemoria, consigliamo di eseguire il ciclo curalavastoviglie ogni 2 mesi.

Esecuzione di Manutenz. apparecchio

Note

■ Eseguire il programma Manutenz. apparecchio senza caricare stoviglie.
- Utilizzare esclusivamente detergenti e prodotti per la cura appositi per lavastoviglie.
■ Prestare attenzione che non vi siano pezzi di alluminio, ad es. filtri antigrasso di cappe di aspirazione o pentole in alluminio, nella vasca di lavaggio dell'apparecchio.

■ Se dopo 3 cicli di lavaggio non è stata eseguita Manutenz. apparecchio, la spia Manutenz. apparecchio si spegne automaticamente.
■ Per ottenere prestazioni di pulizia ottimali, verificare di aver versato i detersivi in modo corretto.
- Osservare le istruzioni di sicurezza riportate sulle confezioni dei detergenti e prodotti per la cura di lava-stoviglie.
■ Attivare la funzione "Extra Clean Zone" → Pagina 24.

1. Rimuovere il grosso dello sporco dall'interno dell'apparecchio con un panno umido.

2. Pulire i filtri.

3. Versare il detergente nel vano interno dell'apparecchio.

Utilizzare esclusivamente prodotti per la cura appositi per lavastoviglie.

1. Versare il detersivo nell'apposito contenitore fino al completo riempimento.

Non versare altro detersivo nel vano interno dell'apparecchio.

1. Premere

2. Premere Start

- Viene eseguito Manutenz. apparecchio.

it Pulizia e cura

√ Al termine del programma, la spia Manutenz. apparecchio si spegne.

Sistema di filtraggio

Il sistema di filtraggio filtra le grandi impurità dal circuito di lavaggio.

1 Microfiltro

2 Filtro fine

3 Filtro grosso

Pulizia dei filtri

Le impurità nell'acqua di lavaggio possono otturare i filtri.

1. Dopo ogni lavaggio, controllare la presenza di residui nei filtri.

2. Ruotare il filtro grosso in senso anteriorio ①e togliere il sistema di filtraggio ②

- Prestare attenzione che non ca- dano corpi estrani nella pompa.

1. Togliere il microfiltro tirandolo verso il basso.

1. Comprimere le tacche di arresto ① ed estrarre il filtro grosso tirandolo verso l'alto ②

1. Lavare gli elementi del filtro sotto acqua corrente.

Lavare con cura il bordo tra il filtro grosso e il filtro fine, dove si racco-glie lo sporco.

1. Rimontare il sistema di filtraggio.

Tenere presente che sul filtro grosso si innestano le tacche di arresto.

1. Inserire il sistema di filtraggio nell'apparecchio e ruotare il filtro grosso in senso orario.

- Assicurarsi che le frecce siano l'una di fronte all'altra.

Pulizia dei bracci di lavaggio

Calcare ed impurità dell'acqua di lavaggio possono bloccare ugelli e supporti dei bracci di lavaggio. Pulire i bracci di lavaggio a intervalli regolari.

1. Svitare il braccio di lavaggio superiore ①e staccarlo tirando in basso ②

1. Estrarre verso l'alto il braccio di lavaggio inferiore.

1. Controllare sotto acqua corrente che gli ugelli di uscita dei bracci di lavaggio non siano intasati ed eventualmente rimuovere i corpi estranei.

2. Inserire il braccio di lavaggio inferiore.

√ Il braccio di lavaggio si blocca con uno scatto percettibile.

1. Inserire il braccio di lavaggio superiore e avvitarlo ben stretto.

Sistemazione guasti

I guasti minori possono essere sistemi autonomamente dall'utente. Utilizzare le informazioni per la sistemazione dei guasti prima di contattare il servizio di assistenza clienti. In questo modo si evitano costi non necessari.

AVVERTENZA

Pericolo di scosse elettriche!

Gli interventi di riparazione effettuati in modo non appropriato rappresentano una fonte di pericolo.

• Solo il personale adeguatamente specializzato e formato può eseguire riparazioni sull'apparecchio.
• Per la riparazione dell'apparecchio possono essere impiegati soltanto pezzi di ricambio originali.
  Se il cavo di collegamento alla rete dell'apparecchio viene danneggiato, deve essere sostituito con un cavo di collegamento speciale, reperibile presso il produttore o il relativo servizio di assistenza clienti.

Codice errore / visualizzazione errori / segnale

Anomalia Causa Ricerca guasti
E:20-60 si accende in modo alternato.	L'apparecchio ha rilevato un elemento riscaldante con calcificazioni.	1. Decalcificare l'apparecchio.2. Utilizzare l'apparecchio con l'impianto addolcitore. 1
E:30-00 si accende in modo alternato.	Il sistema protezione acqua è attivato.	1. Chiudere il rubinetto dell'acqua.2. Rivolgersi al "servizio di assistenza clienti" → Pagina 61.
E:31-00 si accende in modo alternato.	Il sistema protezione acqua è attivato.	1. Chiudere il rubinetto dell'acqua.2. Rivolgersi al "servizio di assistenza clienti" → Pagina 61.
E:32-00 si accende in modo alternato o la spia di alimentazione acqua è accesa.	Il tubo di carico è piegato. ▶	Posare il tubo di carico senza pieghe.
	Il rubinetto dell'acqua è chiu-so.	▶ Aprire il rubinetto dell'acqua.
	Il rubinetto dell'acqua è bloccato o incrostato.	▶ Aprire il rubinetto dell'acqua.Con l'alimentazione dell'acqua aper-ta la portata deve essere minimo 10 l/min.
	I filtri dell'allacciamento idrico del tubo di mandata o AquaStop sono otturati.	1. Spegnere l'apparecchio.2. Staccare la spina di alimentazione.3. Chiudere il rubinetto dell'acqua.4. Svitare l'attacco dell'acqua.5. Estrarre il filtro dal tubo di carico6. Pulire il filtro.7. Inserire il filtro nel tubo di carico.8. Collegare l'attacco dell'acqua.9. Controllare la tenuta dell'attacco dell'acqua.10. Ristabilire l'alimentazione di corrente.11. Accendere l'apparecchio.
E:32-00 si accende in modo alternato o la spia di alimentazione acqua è accesa.
E:34-00 si accende in modo alternato.	Scorre continuamente acqua nell'apparecchio.	1. Chiudere il rubinetto dell'acqua.2. Rivolgersi al "servizio di assistenza clienti" → Pagina 61.
E:61-02 si accende in modo alternato.	La pompa di scarico dell'acqua è bloccata.	► Pulire la pompa di scarico dell'acqua.→ "Lavaggio della pompa di scarico acqua", Pagina 59
	Il coperchio della pompa di scarico dell'acqua è allenta-to	► Arrestare correttamente la copertura della "pompa di scarico dell'acqua" → Pagina 59.
E:61-03 si accende in modo alternato. L'acqua non viene scaricata.	Il tubo flessibile di scarico è piegato o otturato.	1. Posare il tubo flessibile di scarico senza pieghe.2. Rimuovere i residui.
	L'attacco al sifone è ancora chiuso.	► Controllare l'attacco al sifone ed eventualmente aprirlo.
	Il coperchio della pompa di scarico dell'acqua è allenta-to.	► Arrestare correttamente la copertura della "pompa di scarico dell'acqua" → Pagina 59.
E:90-01 si accende in modo alternato.	La tensione di rete è insuffi-ciente.	L'apparecchio non presenta guasti.1. Chiamare un elettricista.2. Far controllare la tensione di rete e l'impianto elettrico da un elettrici-sta.
E:92-40 si accende in modo alternato.	I filtri sono sporchi o otturati.	Pulire i filtri.→ "Pulizia dei filtri", Pagina 44
Nella finestra display appare un altro codice di errore.Da E:01-00 a E:90-10	È presente un guasto tecnico.	1. Premere ⏻2. Staccare la spina di alimentazione dell'apparecchio o disattivare il fusibile.3. Attendere almeno 2 minuti.4. Inserire la spina di alimentazione dell'apparecchio in una presa o attivare il fusibile.5. Accendere l'apparecchio.6. Se il problema si ripresenta:- Premere ⏻- Chiudere il rubinetto dell'ac-qua.- Staccare la spina di alimentazione.- Contattare il "servizio assi-stenza clienti" → Pagina 61 e riferire il codice di errore.

Risultato di lavaggio

Anomalia Causa Ricerca guasti
Le stoviglie non sono asciutte.	Non è stato utilizzato il brillantante oppure è stato impostato un dosaggio troppo basso.	1. Aggiungere "brillantante" → Pagina 28.2. Impostare il dosaggio del brillantante.→ "Regolazione del dosaggio del brillantante", Pagina 29
	Il programma o l'opzione di programma non comprende una fase di asciugatura, oppure è troppo breve.	► "Selezionare un programma con asciugatura, ad es. intensivo, forte o ECO." → Pagina 19Alcuni tasti di opzione riducono il risultato di asciugatura, ad es. Vario-speed.
Le stoviglie non sono asciutte.	L'acqua si raccoglie negli incavi delle stoviglie o delle posate.	► Caricare le stoviglie preferibilmente in trasversale.
	Il detersivo combinato usato ha cattive prestazioni di asciugatura.	1. Utilizzare brillantante per aumentare le prestazioni di asciugatura.2. Utilizzare un altro detersivo combinato con prestazioni di asciugatura migliori.
	Non è stata attivata l'asciugatura extra per incrementare l'asciugatura.	► Attivare l'asciugatura extra.
	Le stoviglie sono state estratte troppo presto o l'asciugatura non era ancora terminata.	1. Attendere la fine del programma.2. Rimuovere le stoviglie solo 30 minuti dopo la fine del programma.
	Il brillantante utilizzato offre prestazioni di asciugatura limitate.	► Utilizzare brillantanti di marca. I prodotti ecologici possono presentare una limitata efficacia.
Le stoviglie di plastica non sono asciutte.	Nessun guasto. La plastica ha una capacità di accumulo termico inferiore, perciò l'asciugatura è peggiore.	► Nessun rimedio è possibile.
Le posate non sono asciutte.	Le posate non sono sistematice correttamente nel cestello posate o nel cassetto posate.	Nei punti di contatto delle posate possono formarsi gocce.1. "Caricare le posate se possibile sin-golarmente." → Pagina 332. Evitare punti di contatto.
I lati interni dell'apparecchio sono bagnati dopo il ciclo di lavaggio.	Nessun guasto. In base al principio di asciugatura "a condensazione", le gocce di acqua nella vasca di lavaggio sono dovute a motivi fisici e volute. L'umidità nell'aria si condensa sulle pareti interne dell'apparecchio, de-fluisce e viene scaricata dalla pompa.	Nessun trattamento necessario.
Residui di cibo sulle stoviglie.	Stoviglie troppo strette o ce-stello troppo pieno.	1. Caricare le stoviglie lasciando spazi liberi sufficienti fra di loro.I getti d'acqua devono raggiungere la superficie delle stoviglie.2. Evitare punti di contatto.
	La rotazione dei bracci di lavaggio è bloccata.	► Caricare le stoviglie in modo da non ostacolare la rotazione dei bracci di lavaggio.
	Gli spruzzatori dei bracci di lavaggio sono otturati.	► Pulire i "bracci di lavaggio" → Pagina 45.
	I filtri sono sporchi. ► Pulire i filtri. → "Pulizia dei filtri", Pagina 44
	I filtri sono inseriti male e/o non bloccati.	1. Inserire i filtri correttamente.→ "Sistema di filtraggio", Pagina 442. Bloccare i filtri.
	È stato scelto un programma di lavaggio troppo debole.	► Scegliere un programma di lavaggio più potente.→ "Programmi", Pagina 19
	Prelavaggio delle stoviglie troppo forte. Il sistema a sensori sceglie un programma meno potente. Lo sporco più resistente in parte non può essere rimosso.	► Rimuovere solo i residui di cibo grossolani e non prelavare le stoviglie.
	I contenitori alti e sottili sistemi in zona d'angolo non vengono lavati a sufficienza.	► Non caricare i contenitori alti e sottili in posizione troppo inclinata e negli angoli.
	Il cestello stoviglie superiore a destra e a sinistra non è regolato alla stessa altezza.	► Regolare il cestello stoviglie superiore alla stessa altezza a sinistra e a destra.
Residui di detersivo nell'apparecchio	Il coperchio del contenitore del detersivo è bloccato da stoviglie e non si apre.	1. Caricare le stoviglie nel cestello stoviglie superiore in modo che il cassetto tab non sia bloccato da stoviglie.→ "Caricamento delle stoviglie",Pagina 33Le stoviglie bloccano il coperchio del detersivo.2. Non mettere stoviglie e deodoranti nel cassetto tab.
	Il coperchio del contenitore del detersivo è bloccato dalla tab e non si apre.	▸ Inserire la tab trasversalmente nel contenitore del detersivo e non di taglio.
	Sono utilizzate tab nel programma rapido o breve. Le tab non hanno il tempo necessario per sciogliersi.	▸ Selezionare un "programma" → Pagina 19 più potente oppure utilizzare "detersivo in polvere" → Pagina 30.
	L'efficacia del lavaggio e lo scioglimento si riducono in caso di invecchiamento del prodotto o se il detersivo è fortemente raggrumato.	▸ Cambiare "detersivo" → Pagina 30.
Vi sono macchie di acqua sulle parti in plastica.	La formazione di gocce sulle superfici di plastica è fisicamente inevitabile. Dopo l'asciugatura sono visibili macchie di acqua.	▸ Selezionare un programma più potente.→ "Programmi", Pagina 19▸ Caricare le stoviglie in trasversale.→ "Caricamento delle stoviglie",Pagina 33▸ Utilizzare il brillantante.→ "Brillantante", Pagina 28▸ Impostare l'impianto addolcitore su un livello più alto.
Vi sono patine rimovibili o solubili in acqua all'interno dell'apparecchio o sulla porta.	Le sostanze contenute nel detersivo si depositano. Que-ste patine per lo più non possono essere rimosse chimicamente.	▸ Cambiare "detersivo" → Pagina 30.▸ Lavare l'apparecchio meccanicamente.
	Si forma una patina bianca all'interno dell'apparecchio.	1. Impostare correttamente l'impianto addolcitore.Nella maggior parte dei casi occorre aumentare la regolazione.2. Se necessario cambiare detersivo.
Vi sono patine rimovibili o solubili in acqua all'interno dell'apparecchio o sulla porta.	Il serbatoio del sale speciale non è chiuso.	► Chiudere il serbatoio del sale speciale.
Vi sono patine bianche difficili da rimuovere sulle stoviglie, sull'interno dell'apparecchio o sulla porta.	Le sostanze contenute nel detersivo si depositano. Que-ste patine per lo più non possono essere rimosse chimicamente.	► Cambiare "detersivo" → Pagina 30.► Lavare l'apparecchio meccanicamente.
	La durezza dell'acqua non è regolata correttamente o la durezza dell'acqua è superiore a 50 °dH (8,9 mmol/l).	► Impostare l'impianto addolcitore in base alla durezza dell'acqua o aggiungere sale speciale.
	Il detersivo 3 in 1 o il detersivo bio/eco non sono abba-stanza efficaci.	► Impostare l'impianto addolcitore in base alla durezza dell'acqua e utiliz-zare prodotti separati (detersivo di marca, sale speciale, brillantante).
	Il detersivo è sottodosato. ►	Aumentare il dosaggio del detersivo o cambiare "detersivo" → Pagina 30.
	È stato scelto un programma di lavaggio troppo debole.	► Scegliere un programma di lavaggio più potente.→ "Programmi", Pagina 19
Residui di tè o di rosetto sulle stoviglie.	La temperatura di lavaggio è troppo bassa.	► Selezionare un programma con una temperatura di lavaggio superiore.→ "Programmi", Pagina 19
	Il detersivo è sottodosato o non adatto.	► Utilizzare un "detersivo" → Pagina 30 adatto e dosarlo in base alle istruzioni del produttore.
	Prelavaggio delle stoviglie troppo forte. Il sistema a sensori sceglie un programma meno potente. Lo sporco più resistente in parte non può essere rimosso.	► Rimuovere solo i residui di cibo grossolani e non prelavare le stoviglie.
All'interno dell'apparecchio o sulle stoviglie in acciaio inossidabile vi sono patine colorate (blu, giallo, marro-ne) difficili o impossibili da eliminare.All'interno dell'apparecchio o sulle stoviglie in acciaio inossidabile vi sono patine colorate (blu, giallo, marro-ne) difficili o impossibili da eliminare.	Si formano patine a causa di sostanze contenute nelle verdure (cavolo, sedano, pa-tate, pasta...) o acqua del ru-binetto (manganese).Si formano patine a causa di componenti metallici di stovi-glie d'argento o di alluminio.	► Pulire l'apparecchio.È possibile rimuovere le patine con una "pulizia meccanica" → Pagina 42 o con un detergente per macchi-ne. Le patine non possono sempre essere eliminate completamente, ma sono innocue per la salute.▸ Pulire l'apparecchio.È possibile rimuovere le patine con una "pulizia meccanica" → Pagina 42 o con un detergente per macchi-ne. Le patine non possono sempre essere eliminate completamente, ma sono innocue per la salute.
Si trovano sedimenti colorati (giali, arancioni, marroni) facili da rimuovere all'interno dell'apparecchio (prevalentemente nella zona del fondo).	Si formano patine "tipo sapo-ne" a causa delle sostanze contenute nei residui di cibo e nell'acqua del rubinetto (calcare).	1. Controllare l'impostazione dell'im-pianto addolcitore.2. Aggiungere sale speciale.→ "Aggiunta di sale speciale",Pagina 273. Se si utilizza detersivo combinato (tab), attivare l'impianto addolcitore.Osservare le note sui detersivi.→ "Note sui detersivi", Pagina 31
Le parti di plastica all'interno dell'apparecchio sono scolorite.	Le parti in plastica interne possono scolorire durante il ciclo di vita della lavastovi-glie.	▸ Possono verificarsi scolorimenti, che non compromettono il funziona-mento dell'apparecchio.
Le parti di plastica sono scolorite.	La temperatura di lavaggio è troppo bassa.	▸ Selezionare un programma con una temperatura di lavaggio superiore.→ "Programmi", Pagina 19
	Prelavaggio delle stoviglie troppo forte. Il sistema a sensori sceglie un program-ma meno potente. Lo sporco più resistente in parte non può essere rimosso.	▸ Rimuovere solo i residui di cibo grossolani e non prelavare le stovi-glie.
Si trovano striature rimovibili su bicchieri, bicchieri di aspetto metallico e posate.	Il dosaggio del brillantante è impostato troppo alto.	▸ Impostare il sistema del brillantante su un livello più basso.
	Non è stato aggiunto brillan-tante.	▸ → "Aggiunta di brillantante", Pagina 28
	Sono presenti residui di de- tersivo nella fase di risciac-quo. Il coperchio del conteni-tore del detersivo è stato bloccato da stoviglie e non si è aperto completamente.	1. Caricare le stoviglie nel cestello sto-viglie superiore in modo che il cas-setto tab non sia bloccato da stovi-glie.→ "Caricamento delle stoviglie",Pagina 33Le stoviglie bloccano il coperchio del detersivo.
Si trovano striature rimovibili su bicchieri, bicchieri di aspetto metallico e posate.		2. Non mettere stoviglie e deodoranti nel cassetto tab.
	Prelavaggio delle stoviglie troppo forte. Il sistema a sensori sceglie un programma meno potente. Lo sporco più resistente in parte non può essere rimosso.	► Rimuovere solo i residui di cibo grossolani e non prelavare le stoviglie.
Vetro opacizzato in modo irreversibile.	I bicchieri non sono resisten- ti al lavaggio in lavastoviglie, nonostante siano lavabili in lavastoviglie.	► Utilizzare bicchieri resistenti al lavaggio in lavastoviglie.La maggior parte dei bicchieri è ido- nea al lavaggio in lavastoviglie, ov- vero occorre calcolare tempi di usu-ra ed alterazione a lungo termine.► Evitare una fase vapore lunga (tem- po dopo la fine del ciclo di lavag-gio).► Utilizzare un programma con una temperatura più bassa.→ "Programmi", Pagina 19► Impostare l'impianto addolcitore in base alla durezza dell'acqua.► Utilizzare un detersivo con additivi per la protezione dei bicchieri.
Tracce di ruggine sulle posa- te.	Le posate non sono abba- stanza resistenti all'ossida- zione. La lame dei coltelli so- no spesso colpite maggior- mente.	► Utilizzare stoviglie inossidabili.
	Le posate si ossidano anche se lavate insieme con ogget- ti che si ossidano.	► Non lavare parti ossidabili.
	Il contenuto di sale nell'ac- qua di lavaggio è troppo alto.	1. Rimuovere il sale speciale versato dalla vasca di lavaggio.2. Chiudere il tappo del serbatoio del sale speciale.
Vi sono residui di detersivo nel contenitore del detersivo o nel cassetto tab.	I bracci di lavaggio sono stati bloccati da stoviglie e il de- tersivo non è stato risciac- quato.	► Assicurarsi che i bracci di lavaggio non siano bloccati e che possano ruotare liberamente.
Vi sono residui di detersivo nel contenitore del detersivo o nel cassetto tab.	Al momento del riempimento il contenitore del detersivo era umido.	► Versare il detersivo solo nel contenitore asciutto.
Insolita formazione di schiuma.	Vi è detersivo per il lavaggio a mano nel serbatoio del brillantante.	► Versare subito brillantante nel serbatoio.→ "Aggiunta di brillantante", Pagina 28
	Brillantante versato. ► Rimuovere il brillantante con un panno.
	Il detersivo o il detergente per macchine utilizzato formano troppa schiuma.	► Cambiare marca di detersivo.

Problema Home Connect

Anomalia Causa Ricerca guasti
La rete domestica non viene creata.	La WLAN sul router non è attiva.	► Controllare il collegamento con la rete Wi-Fi del router.
L'indicatore WLAN lampeggia.	Il collegamento con la rete domestica non è disponibile.	► Attivare la connessione Wi-Fi sul router.
Home Connect non può essere eseguito correttamente.	Home Connect non imposta-to correttamente.	► Osservare la documentazione fornita di Home Connect.
	È presente un guasto tecnico.	► Osservare le indicazioni di supporto e la documentazione fornite in dotazione di Home Connect.

Indicazioni sul display

Anomalia Causa Ricerca guasti
La spia di esaurimento sale speciale è accesa.	Manca sale speciale. ▶ Aggiungere "sale speciale" → Pagina 27.
	Il sensore non riconosce le pastiglie di sale speciale.	▶ Non utilizzare pastiglie di sale speciale.
La spia di esaurimento sale speciale non è accesa.	L'impianto addolcitore è spento.	▶ Regolazione dell'impianto addolcitore
La spia di mancanza brillantante è accesa.	Manca brillantante.	1. Aggiungere "brillantante" → Pagina 28.2. Impostare il dosaggio del brillantante.→ "Regolazione del dosaggio del brillantante", Pagina 29
La spia di mancanza brillantante non è accesa.	Il sistema del brillantante è disattivato.	► Regolare il dosaggio del brillantante.
Il display lampeggia. La porta dell'apparecchio non è chiusa completamente.		► Chiudere la porta dell'apparecchio.- Sistemare le stoviglie in modo che non sporgano dal ce-sto stoviglie, impedendo la chiusura sicura della porta dell'apparecchio.

Anomalie di funzionamento

Anomalia Causa Ricerca guasti
Alla fine del programma re-sta acqua nell'apparecchio.	Il sistema di filtraggio o la zo-na sotto i filtri sono intasati.	1. Pulire i "filtri" → Pagina 44.2. Pulire la "pompa di scarico dell'ac-qua" → Pagina 59.
	Il programma non è ancora terminato.	► Attendere la fine del programma oppure interrompere il programma con Reset.► → "Interruzione del programma", Pagina 36
L'apparecchio non si accen-de o non risponde ai coman-di.	È in corso un aggiornamento del software.	► Attendere la fine dell'aggiornamen-to del software.
	Le funzioni dell'apparecchio non vengono eseguite.	1. Staccare la spina di alimentazione o disattivare il fusibile.2. Attendere almeno 2 minuti.3. Collegare l'apparecchio alla rete elettrica.4. Accendere l'apparecchio.
L'apparecchio non si avvia. Il fusibile dell'impianto elet-trico domestico è guasto.		► Controllare il fusibile di casa.
		Il cavo di alimentazione non è collegato.	1. Verificare che la presa funzioni.2. Controllare che il cavo di alimenta-zione sia completamente inserito nella presa e sul lato posteriore dell'apparecchio.
		La porta dell'apparecchio non è chiusa completamen-te.	► Chiudere la porta dell'apparecchio.
Il programma si avvia auto-maticamente.	Non è stata attesa la fine del programma.	► → "Interruzione del programma", Pagina 36
L'apparecchio si blocca durante il programma o si ferma.	La porta dell'apparecchio non è chiusa completamente.	► Chiudere la porta dell'apparecchio.
	L'alimentazione di corrente e/o acqua è interrotta.	1. Controllare l'alimentazione di corrente.2. Controllare l'alimentazione d'acqua.
	Il cestello superiore preme contro l'interno della porta, impedendo la chiusura sicura della porta dell'apparecchio.	► Verificare se la parete posteriore dell'apparecchio è schiacciata da una presa o da un supporto tubo non smontato.► Caricare le stoviglie in modo che non sporgano dal cestello stoviglie, impedendo la chiusura sicura della porta dell'apparecchio.
Tutti i LED si accendono o lampeggiano.	Il sistema elettronico ha riconosciuto un errore.	1. Premere l'interruttore del tasto principale per ca. 4 secondi.→ "Elementi di comando", Pagina 16L'apparecchio viene resettato e riavviato.2. Se il problema si ripresenta:- Spegnere l'apparecchio.- Staccare la spina di alimentazione o disattivare il fusibile nella scatola dei fusibili.- Attendere almeno 2 minuti.- Attivare il fusibile nella scatola dei fusibili oppure collegare la spina di alimentazione.- Accendere l'apparecchio.3. Se il problema si ripresenta:- Contattare il servizio di assistenza clienti.→ "Servizio di assistenza clienti", Pagina 61

Danno meccanico

Anomalia Causa Ricerca guasti
La porta dell'apparecchio non si chiude.	La serratura della porta è scattata.	► Chiudere la porta dell'apparecchio con maggiore forza.

it Sistemazione guasti

Anomalia Causa Ricerca guasti
La porta dell'apparecchio non si chiude.	La chiusura della porta è ostacolata dalle condizioni di montaggio.	► Controllare che l'apparecchio sia stato montato correttamente. Alla chiusura la porta dell'apparecchio, il pannello decorativo della porta o i componenti applicati non devono urtare contro i mobili vicini e il piano di lavoro.
Il coperchio del contenitore del detersivo non si chiude.	Il contenitore del detersivo o il coperchio sono bloccati da residui di detersivo attaccati.	► Rimuovere i residui di detersivo.

Rumori

Anomalia Causa Ricerca guasti
Rumore battente delle valvo-le di riempimento.	Dipende dall'impianto dome-stico. Non si tratta di un gua-sto dell'apparecchio. Non in-cide sul funzionamento dell'apparecchio.	È possibile rimediare soltanto a li-vello di impianto domestico.
Rumore battente o ticchet-tio.	Il braccio di lavaggio urta le stoviglie.	Caricare le stoviglie in modo che i bracci di lavaggio non possano ur-tare contro di loro.
	In caso di carico ridotto i get-ti d'acqua colpiscono diretta-mente la vasca di lavaggio.	Distribuire le stoviglie in modo uni-forme.Caricare più stoviglie nell'apparec-chio.
	Le stoviglie leggere si muo-vono durante il lavaggio.	Sistemare le stoviglie leggere in modo che siano ben ferme.

Lavaggio della pompa di sca- rico acqua

Residui di cibo grossi o corpi estranei possono bloccare la pompa di scarico dell'acqua. Non appena l'acqua di lavaggio non defluisce più correttamente è necessario pulire la pompa di scarico dell'acqua.

AVVERTENZA Pericolo di lesioni!

Oggetti taglienti e appuntiti come frammenti di vetro possono bloccare la pompa di scarico dell'acqua e provocare lesioni.

- Rimuovere con cautela i corpi estranei.

1. Staccare l'apparecchio dalla rete elettrica.
2. Togliere il cestello stoviglie superiore e inferiore.
3. Togliere il sistema di filtraggio.
4. Svuotare l'acqua presente. Eventualmente aiutarsi con una spugna.
5. Servendosi di un cucchiaio, sollevare il coperchio della pompa afferrandolo dalla nervatura.

1. Sollevare il coperchio della pompa in senso obliquo verso l'interno e toglierlo.

√ Ora è possibile raggiungere la girante con la mano.

1. Rimuovere i residui di cibo e i corpi estranei nell'area della girante.
2. Inserire il coperchio della pompa ① e premerlo verso il basso ②

√ Il coperchio della pompa si blocca con uno scatto percettibile.
9. Montare il sistema di filtraggio.
10. Inserire il cestello stoviglie inferiore e superiore.

Trasporto, immagazzina- mento e smaltimento

Smontaggio dell'apparecchio

1. Staccare l'apparecchio dalla rete elettrica.
2. Chiudere il rubinetto dell'acqua.
3. Staccare il raccordo di scarico acqua.
4. Staccare l'attacco dell'acqua potabile.
5. Se presenti, allentare tutte le viti di fissaggio alle parti del mobile.
6. Se presente, smontare il pannello dello zoccolo.
7. Estrarre l'apparecchio con cautela tirando insieme il tubo flessibile.

Protezione dell'apparecchio dal gelo

Se l'apparecchio si trova in un ambiente a rischio gelo, ad es. in una casa per le vacanze, svuotarlo completamente.

▶ Svuotare l'apparecchio.
→ "Trasporto dell'apparecchio",
Pagina 60

Trasporto dell'apparecchio

Per evitare danni all'apparecchio, svuotarlo prima del trasporto.

Nota: Per evitare che residui di acqua penetrino nel comando della macchina causando danni, trasportare l'apparecchio solo in posizione verticale.

1. Togliere le stoviglie dall'apparecchio.
2. Fermare le parti mobili.
3. "Accendere l'apparecchio." → Pagina 34
4. Selezionare il programma con la massima temperatura. → "Programmi", Pagina 19
5. "Avviare il programma." → Pagina 35
6. Per svuotare l'apparecchio, interrompere il programma dopo ca. 4 minuti. → "Interruzione del programma", Pagina 36
7. "Spegnere l'apparecchio." → Pagina 36
8. Chiudere il rubinetto dell'acqua.
9. Per eliminare l'acqua residua dall'apparecchio, staccare il tubo di carico e far defluire l'acqua.

Rottamazione di un apparec- chio dismesso

Un corretto smaltimento nel rispetto dell'ambiente permette di recuperare materie prime preziose.

AVVERTENZA

Pericolo di danni alla salute!

I bambini possono restare chiusi nell'apparecchio, rischiando la vita.

Per i dispositivi in disuso scollegare la spina del cavo di alimentazione, quindi tagliare il cavo di alimentazione e distruggere il sistema di blocco dello sportello dell'apparecchio in modo tale che lo sportello non si chiuda più.

1. Staccare la spina del cavo di alimentazione.

2. Tagliare il cavo di alimentazione.

3. Smaltire l'apparecchio nel rispetto dell'ambiente.

Per informazioni sulle attuali procedure di smaltimento rivolgersi al rivenditore specializzato o al comune di competenza.

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).

Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.

Servizio di assistenza clienti

I ricambi originali rilevanti per il funzionamento secondo il corrispondente regolamento Ecodesign sono reperibili presso il nostro servizio di assistenza clienti per un periodo di almeno 10 anni a partire dalla messa in circolazione dell'apparecchio all'interno dello Spazio economico europeo.

Nota: L'intervento del servizio di assistenza clienti è gratuito nell'ambito delle condizioni di garanzia del produttore.

Informazioni dettagliate sulla durata della garanzia e sulle condizioni di garanzia in ciascun Paese sono reperibili presso il nostro servizio di assistenza clienti, presso il proprio rivenditore o sul nostro sito Internet. Quando si contatta il servizio di assistenza clienti sono necessari il codice prodotto (E-Nr.), il codice di produzione (FD) e il numero progressivo (Z-Nr.) dell'apparecchio. I dati di contatto del servizio di assistenza clienti sono disponibili nell'elenco dei centri di assistenza allegato o sul nostro sito Internet.

Codice prodotto (E-Nr.), codice di produzione (FD) e numero progressivo (Z-Nr.)

Il codice prodotto (E-Nr.), il codice di produzione (FD) e il numero progressivo (Z-Nr.) sono riportati sulla targhetta identificativa dell'apparecchio. La targhetta si trova sul lato interno dello sportello dell'apparecchio. Annotare i dati dell'apparecchio e il numero di telefono del servizio di assistenza clienti per ritrovarli rapidamente.

Garanzia AQUA-STOP

In aggiunta ai diritti previsti dalla garanzia convenzionale derivanti dal contratto di compravendita nei confronti del venditore, e in aggiunta alla nostra garanzia del produttore, forniamo indennizzo alle seguenti condizioni.

Se un difetto del nostro sistema Aqua-Stop dovesse causare danni da inondazione, indennizziamo i danni agli utenti privati. Per garanti-re la sicurezza dell'acqua l'appa-recchio deve essere collegato alla rete elettrica.
- La garanzia di responsabilità è valida per l'intera vita dell'apparecchio.
- Condizione per il diritto alla garanzia è che l'apparecchio con Aqua-Stop sia installato e collegato a regola d'arte secondo le nostre istruzioni; questo comprende anche il montaggio a regola d'arte della prolunga Aqua-Stop (accessorio originale). La nostra garanzia non si estende a tubi di alimentazione o raccorderia difettosi prima del collegamento fra Aqua-Stop e rubinetto dell'acqua.
In generale durante il funzionamento non è necessario sorvegliare gli apparecchi dotati di Aqua-Stop, né metterli in sicurezza successivamente chiudendo il rubinetto dell'acqua. Solo in caso di un'assenza prolungata dalla propria abitazione, ad es. nel caso di una vacanza di più settimane, è necessario chiudere il rubinetto dell'acqua.

Dati tecnici

Peso Max.: 60 kg

it Dichiarazione di conformità

Tensione 220 - 240 V, 50 Hzoppure 60 Hz
Potenza allacciata 2000 - 2400 W
Fusibile 10 - 16 A
Pressione acqua ■ min. 50 kPa(0,5 bar)■ max. 1000 kPa(10 bar)
Portata di alimentazione	min. 10 l/min
Temperatura acqua Acqua fredda.Acqua calda max.:60 °C
Capacità 14 coperti

Ulteriori informazioni sul modello scelto sono disponibili sul sito Internet https://eprel.ec.europa.eu/¹. Questo link rimanda alla pagina ufficiale del database europeo dei prodotti EPREL. Seguire quindi le indicazioni relative alla ricerca del modello. Si riconosce il modello dal segno prima della barra del codice prodotto (E-Nr.) sulla targhetta identificativa. In alternativa, l'indicazione del modello si trova anche nella prima riga dell'etichetta energetica UE.

Informazioni sul software libe- ro e open source

Questo prodotto contiene componenti software concessi in licenza dai titolari dei diritti d'autore sotto forma di software libero o open source. Le informazioni di licenza corrispondenti sono memorizzate nell'elettro-domestico. Si può accedere alle informazioni di licenza corrispondenti anche tramite la Home Connect App: "Profilo -> Informazioni legali -> Informazioni di licenza". ² Le informazioni di licenza possono essere scaricate dal sito web dei prodotti del marchio. (Cercare sul sito web del prodotto il modello di apparecchio e altri documenti). In alternativa è possibile richiedere le informazioni corrispondenti all'indirizzo e-mail [e-mail] o a BSH Hausgeräte GmbH, Carl-Wery-Str. 34, D-81739 München. Il codice sorgente viene messo a disposizione su richiesta. Inviare la richiesta a [e-mail] oppure a BSH Hausgeräte GmbH, Carl-Wery-Str. 34, D-81739 München. Oggetto: „OSSREQUEST“ I costi di gestione della richiesta saranno addebitati in fattura. Questa offerta è valida per tre anni dalla data di acquisto o almeno per il periodo in cui offriamo il supporto e i ricambi per il relativo apparecchio.

Dichiarazione di conformità

Con la presente, BSH Hausgeräte GmbH dichiara che l'apparecchio con funzionalità Home Connect è conforme ai requisiti fondamentali e alle altre disposizioni in materia della direttiva 2014/53/EU. La dichiarazione di conformità detta-gliata RED è consultabile su Internet, sul sito www.bosch-home.com, alla pagina del prodotto nei documenti supplementari.

CE

2,4 GHz di banda (2400–2483,5 MHz): max. 100 mW

5 GHz di banda (5150–5350 MHz +

5470–5725 MHz): max. 100 mW

BE BG CZ DK DE EE IE EL ES

FR HR IT CY LI LV LT LU HU

MT NL AT PL PT RO SI SK FI

SE NO CH TR IS UK (NI)

5 GHz di WLAN (Wi-Fi): solo per l'uso in ambienti interni.

AL BA MD ME MK RS

UK UA

5 GHz di WLAN (Wi-Fi): solo per l'uso in ambienti interni.
