ADL 335 NB - Lavastoviglie WHIRLPOOL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lavastoviglie
Marca	Whirlpool
Modello	ADL 335 NB
Capacità	13 coperti
Larghezza	60 cm
Altezza	85 cm (regolabile)
Profondità	60 cm
Peso	45 kg (circa)
Consumo energetico	270 kWh/anno
Consumo idrico	9 litri per ciclo
Classe di efficienza energetica	E
Rumore	49 dB(A)
Numero di programmi	6
Programmi	Eco, Intensivo, Normale, Rapido, Ammollo, Vetro
Funzioni speciali	Partenza ritardata, Carico mezzo
Alimentazione	220-240 V, 50 Hz
Potenza assorbita	1900 W
Tipo di installazione	Libera (freestanding)
Materiale della vasca	Acciaio inox
Display	LED
Cesto superiore regolabile	Sì
Cestello portaposate	Sì
Piedini regolabili	Sì
Spia di fine ciclo	Sì
Riparabilità	Ricambi originali disponibili per 10 anni

Domande frequenti - ADL 335 NB WHIRLPOOL

Come installare correttamente la lavastoviglie Whirlpool ADL 335 NB?

Posizionare l'apparecchio su un pavimento stabile, regolare i piedini per il livellamento e collegare il tubo di scarico a un sifone con altezza compresa tra 50 e 110 cm. Assicurarsi di utilizzare il flessibile di alimentazione incluso nel manuale.

Come avviare un ciclo di lavaggio?

Caricare i piatti, aggiungere il detersivo nello scomparto apposito, selezionare il programma desiderato tramite il selettore programmi e premere il pulsante Start/Pausa. Chiudere bene la porta per avviare il ciclo.

Cosa fare se la lavastoviglie non scarica l'acqua?

Controllare che il tubo di scarico non sia piegato o ostacolato, pulire il filtro di scarico e verificare che il tritarifiuti non sia bloccato. Se il problema persiste, spegnere e scollegare l'apparecchio prima di qualsiasi intervento.

Come si pulisce il filtro della lavastoviglie?

Ruotare il cestello e rimuovere il filtro cilindrico dal fondo della vasca. Sciacquarlo sotto acqua corrente e rimuovere eventuali residui. Riposizionarlo correttamente e premere finché non scatta.

Come aggiungere il sale rigenerante e l'additivo brillantante?

Aprire il tappo del contenitore del sale posto sotto il cestello inferiore e versare il sale specifico fino a riempimento. Per il brillantante, utilizzare l'apposito dispenser sulla portella e regolare il dosaggio.

Perché i piatti rimangono bagnati o con macchie?

Verificare che non ci sia troppo detersivo, che il brillantante sia sufficiente e che la temperatura del programma scelto sia adeguata. Inoltre, controllare che i fori dei bracci di lavaggio non siano ostruiti.

Come eseguire un ciclo di manutenzione e disincrostazione?

Utilizzare un prodotto anticalcare specifico per lavastoviglie, versandolo nel contenitore del detersivo e avviando un programma ad alta temperatura senza carico. Eseguire questa operazione ogni 2-3 mesi.

Quali detersivi si possono utilizzare?

Si possono usare detersivi in polvere, in gel o in pastiglie. L'uso delle pastiglie tutto-in-uno semplifica il dosaggio, adatto a tutti i modelli Whirlpool.

Come regolare l'altezza del cestello superiore?

Afferrare il cestello superiore sui lati e sollevarlo o abbassarlo agendo sulle guide laterali, assicurandosi che sia in posizione orizzontale. Questa regolazione permette di ospitare stoviglie più ingombranti.

Cosa significa il codice errore che compare sul display?

I codici errore indicano anomalie come ingresso acqua bloccato (es. E1) o problemi di riscaldamento. Consultare il manuale per la corrispondenza esatta, ma in generale si consiglia di chiudere il rubinetto e riavviare dopo aver verificato i collegamenti.

MANUALE UTENTE ADL 335 NB WHIRLPOOL

ISTRUZIONI PER L'USO

PRIMA DI USARE LA LAVASTOVIGLIE/ COLLEGAMENTI

PRECAUZIONI E SUGGERIMENTI GENERALI

COME RIEMPIRE IL SERBATOIO DEL SALE

COME RIEMPIRE IL DISTRIBUTORE DEL BRILLANTANTE

COME RIEMPIRE IL DISTRIBUTORE DEL DETERSIVO

PULIZIA E MANUTENZIONE

1. Rimozione dell'imballaggio e verifiche:

Dopo aver tolto l'imballaggio, verificare che la lavastoviglie non abbia subito danni durante il trasporto e che la porta chiuda perfettamente. In caso di dubbio, rivolgersi a personale professionalmente qualificato o al rivenditore.

- Il materiale d'imballaggio (sacchetti di plastica, ecc.) deve essere tenuto fuori dalla portata dei bambini in quanto potenziale fonte di pericolo.

2. Collegamenti elettrici e idraulici:

Tutti gli allacciamenti alla rete idrica ed elettrica devono essere eseguiti da personale qualificato sulla base delle istruzioni fornite dal costruttore e nel pieno rispetto delle norme di sicurezza locali in vigore (si vedano anche le istruzioni per l'installazione allegate).

Utilizzare la lavastoviglie solo a scopo domestico e per gli usi previsti.

Non azionare la lavastoviglie se sono presenti danni causati dal trasporto. Rivolgersi al Servizio Assistenza o al rivenditore.

(Osservare le istruzioni per l'installazione fornite separatamente)

3. Alimentazione e scarico dell'acqua:

• Osservare le norme vigenti emanate dall'Ente erogatore dell'acqua potabile. Pressione di alimentazione dell'acqua: 0,3 - 10 bar.
  • Assicurarsi che i tubi di alimentazione e scarico acqua non presentino pieghe o strozzature.
• Se la lunghezza dei tubi non è sufficiente, rivolgersi al Servizio Assistenza o al rivenditore.
• Il tubo di alimentazione deve essere collegato al rubinetto dell'acqua in modo sicuro e perfettamente a tenuta.
• La temperatura dell'acqua di alimentazione dipende dal modello. Tubo di alimentazione con l'indicazione "25°C Max": temperatura massima 25°C. Tutti gli altri modelli: temperatura massima 60°C.
• Al momento dell'installazione, assicurarsi che l'acqua di scarico possa defluire liberamente (se necessario rimuovere anche la reticella situata nel sifone del lavandino).
• Fissare il tubo di scarico al sifone con una fascetta, in modo che non possa staccarsi. Solo per apparecchi provvisti del sistema di arresto acqua: se vengono rispettate le istruzioni per il collegamento, il sistema di arresto acqua è in grado di prevenire fuoriuscite d'acqua che potrebbero danneggiare la vostra abitazione.

4. Collegamento elettrico:

• Osservare le norme vigenti emanate dall'ente erogatore dell'energia elettrica.
• La tensione di alimentazione è indicata sulla targhetta situata sulla parte interna della porta sul lato destro.
• La messa a terra dell'apparecchio è prescritta dalla legge.
  • Non utilizzare prolunghe o prese multiple.
• Prima di qualsiasi operazione di manutenzione, staccare la spina dalla presa di corrente.
• Il cavo di alimentazione deve essere sostituito soltanto da personale di assistenza tecnica autorizzato.
• Per l'Austria: se all'apparecchio viene collegato in serie un interruttore a corrente di guasto, questo deve essere sensibile alla corrente pulsante.

PRECAUZIONI E SUGGERIMENTI GENERALI

1. Imballaggio:

L'imballaggio è costituito da materiale riciclabile al 100% contrassegnato dal simbolo del riciclaggio.

2. Come risparmiare energia ed acqua:

• Non risciacquare le stoviglie sotto acqua corrente.

- Utilizzare sempre la lavastoviglie a pieno carico oppure, se si è riempito solo un cestello, selezionare il programma di lavaggio a mezzo carico/Multizone (se disponibile).

- Se sono a disposizione fonti energetiche ecologiche, come, ad esempio, riscaldamento a pannelli solari, pompe di calore o impianto di riscaldamento centralizzato, collegare la lavastoviglie alla conduttura dell'acqua calda fino ad una temperatura massima di 60°C. Accertarsi che il tubo di alimentazione dell'acqua sia di tipo adeguato. Si veda il capitolo "Collegamenti" delle presenti istruzioni.

3. Smaltimento:

Il prodotto è stato fabbricato con materiale riciclabile. Al momento della demolizione, procedere seguendo le normative locali per lo smaltimento dei rifiuti. In ogni caso la lavastoviglie deve essere resa inservibile tagliando il cavo di alimentazione.

4. Sicurezza per bambini:

• Non permettere ai bambini di giocare con la lavastoviglie.

- Conservare il detersivo, il brillantante ed il sale rigenerante in un luogo asciutto, fuori dalla portata dei bambini.

5. Consigli generali:

- La porta aperta può sostenere solo il carico del cestello estratto, stoviglie comprese. Non utilizzare la porta aperta come base di appoggio e non sedersi né salire sulla stessa: la lavastoviglie potrebbe capovolgersi!

• Non usare solventi nel vano di lavaggio: pericolo di esplosione!

- Utilizzare esclusivamente detersivi, brillantanti e sali rigeneranti specifici per lavastoviglie.

- Prima di qualsiasi operazione di pulizia o di manutenzione, spegnere l'apparecchio e chiudere il rubinetto dell'acqua.

- In caso di guasto, spegnere la lavastoviglie e chiudere il rubinetto dell'acqua.

- In caso di necessità, il cavo di collegamento alla rete deve essere sostituito da un altro uguale reperibile presso il Servizio Assistenza. Il cavo di alimentazione deve essere sostituito soltanto da personale qualificato.

- A fine programma spegnere la lavastoviglie e chiudere il rubinetto dell'acqua.

6. Solo per gli apparecchi provvisti di sistema di arresto acqua:

Nel tubo di alimentazione dell'acqua e nella scatola di plastica sono presenti componenti elettrici. Evitare quindi di tagliare il tubo e di immergere la scatola in acqua. In caso il tubo sia rovinato, spegnere immediatamente l'apparecchio.

Dichiarazione di conformità CE:

Questo apparecchio è stato progettato, costruito e venduto in conformità con le seguenti Direttive:

• 73/23/CEE

• 89/336/CEE

• 93/68/CEE

CE

Capacità:

12 coperti.

COME RIEMPIRE IL SERBATOIO DEL SALE

A partire da una durezza dell'acqua 2-4, prima di utilizzare la lavastoviglie per la prima volta, riempire il serbatoio del sale con circa 2 kg di sale rigenerante e aggiungere 1 l d'acqua (per conoscere il grado di durezza dell'acqua nella vostra zona, potete rivolgervi all'Ente erogatore dell'acqua potabile o verificare sull'ultima bolletta ricevuta).

Se la durezza dell'acqua non corrisponde alla posizione 3 del selettore (impostazione di fabbrica) oppure se la durezza dell'acqua cambia:

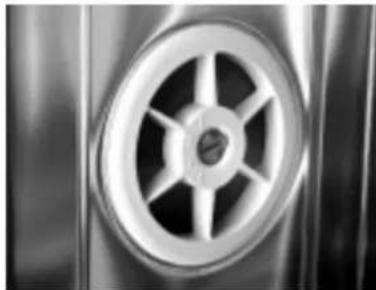

Ruotare il selettore nella posizione corretta:

Impostare il grado di durezza dell'acqua ruotando il selettore posto sulla parete interna sinistra della lavastoviglie utilizzando una moneta.

Posizionare il selettore in conformità con la tabella sotto riportata:

Se la durezza dell'acqua rientra nella categoria 1 (dolce), non usare il sale.

Come riempire il serbatoio del sale

Attenzione: utilizzare solo sale per lavastoviglie!

Non riempire il serbatoio del sale con sostanze non idonee, come detersivi, che potrebbero danneggiare irrimediabilmente l'impianto di dolcificazione.

1. Estrarre il cestello inferiore.
2. Svitare il tappo ruotandolo verso sinistra.
3. Solo per il primo utilizzo della lavastoviglie: riempire il serbatoio del sale con acqua fino al bordo (circa 1 l).
4. Riempire il serbatoio del sale fino al bordo con sale rigenerante (con l'apposito imbuto) (la prima volta min. 1,5 kg e max. 2 kg) e mescolare con il manico di un cucchiaio.
5. Avvitare il tappo, ruotandolo verso destra.
6. Inserire il cestello inferiore.
7. Quando si aggiunge sale rigenerante, avviare immediatamente un programma di lavaggio, onde eliminare la soluzione salina fuoriuscita ed evitare la corrosione.

Indicatore del livello del sale

La lavastoviglie è dotata di un indicatore elettrico o di un indicatore ottico del livello del sale (a seconda del modello).

Indicatore elettrico (se presente)

La spia sul pannello dei comandi si illumina quando è necessario riempire il serbatoio del sale.

Indicatore ottico

Quando il serbatoio del sale è sufficientemente pieno, il galleggiante è ben visibile sulla finestrella del tappo.

Il galleggiante si abbassa e non è più visibile quando il serbatoio del sale deve essere riempito.

Il brillantante facilita l'asciugatura delle stoviglie, facendo scivolare l'acqua dalla loro superficie, così che non rimangano striature o macchie. Prima di utilizzare la lavastoviglie per la prima volta, riempire il distributore. Utilizzare solo brillantante per lavastoviglie.

1. Svitare il tappo ruotandolo verso sinistra.

2. Riempire completamente il distributore con il brillantante. Se inavvertitamente si rovescia del brillantante, rimuoverlo immediatamente! In questo modo si evita un'eccessiva formazione di schiuma che può pregiudicare la riuscita del lavaggio.

3. Avvitare il tappo, ruotandolo verso destra.

Successivamente, controllare con regolarità il livello del brillantante.

Come regolare la dose di brillantante:

Regolazione di fabbrica: posizione 3.

Se non siete soddisfatti del risultato del lavaggio o dell'asciugatura, potete modificare la regolazione della dose di brillantante.

1. Svitare il tappo ruotandolo verso sinistra.
2. Se le stoviglie presentano delle striature: regolare la dose di brillantante su una posizione inferiore (1-3) utilizzando una moneta o simili. Se le stoviglie non sono perfettamente asciutte: regolare la dose su una posizione superiore (5-6).
3. Avvitare il tappo, ruotandolo verso destra.

Indicatore del livello del brillantante:

Indicatore ottico:

chiaro aggiungere brillantante

scuro brillantante sufficiente.

Non utilizzare per rabboccare!

Indicatore elettrico (se presente):

La spia sul pannello comandi si illumina quando è necessario aggiungere brillantante.

COME RIEMPIRE IL DISTRIBUTORE DEL DETERSIVO

Per il detersivo sono previsti un comparto piccolo e un comparto grande.

Per evitare di inquinare, non utilizzare una quantità di detersivo superiore a quella indicata. La dose di prodotto necessaria varia a seconda delle diverse marche.

Se si utilizzano detersivi in pastiglie, attenersi scrupolosamente alle istruzioni fornite dalla casa produttrice.

I detersivi della “nuova generazione” contengono enzimi che consentono di ottenere i migliori risultati di lavaggio se si utilizzano i programmi Bio. Questi programmi sono tuttavia indicati anche per tutti gli altri detersivi per lavastoviglie.

Come riempire il distributore del detersivo:

Usare esclusivamente detersivi per lavastoviglie.

Riempire il distributore del detersivo solo prima di avviare il programma di lavaggio.

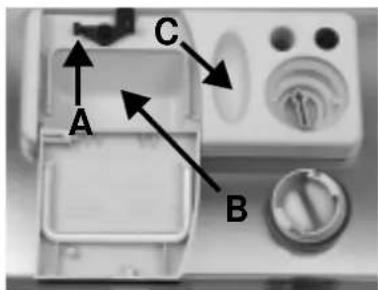

1. Premere A per aprire il coperchio.
2. Come riempire il distributore del detersivo:

Programmi con prelavaggio:

• Versare nel comparto grande (B) 2/3 della quantità di detersivo raccomandata dal produttore.
• Versare il restante terzo nel comparto piccolo (C).

Programmi senza prelavaggio:

- Versare l'intera quantità di detersivo nel comparto grande (B). Se sulla confezione si consigliano dosi di detersivo superiori a 45 ml (capacità massima del comparto grande), versare il restante detersivo nel comparto piccolo (C).

1. Chiudere il coperchio sino ad udire lo scatto.

PULIZIA E MANUTENZIONE

Prima di qualsiasi operazione di pulizia o di manutenzione, spegnere l'apparecchio e chiudere il rubinetto dell'acqua.

Pulizia del mobile esterno:

Per pulire il mobile esterno, utilizzare un panno umido e detersivo neutro. Pulire il pannello comandi solo con un panno leggermente umido. Non utilizzare abrasivi.

Pulizia dell'interno della lavastoviglie:

Pulire periodicamente la guarnizione della porta e l'interno della porta con un panno umido per rimuovere eventuali residui di cibo.

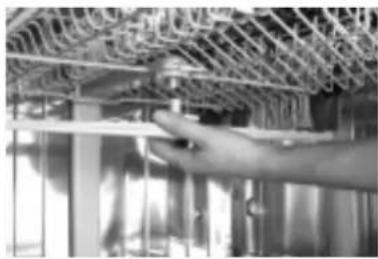

Braccio aspersore superiore:

1. Estrarre il cestello superiore.
2. Svitare il dado (ruotandolo verso sinistra) ed estrarre il braccio aspersore tirandolo verso il basso).
3. Sciacquare gli ugelli.
4. Per rimontare il braccio aspersore, centrarlo, stringere il dado (ruotandolo verso destra), facendo attenzione a non piegarlo. Il dado deve essere serrato correttamente sino ad udire lo scatto! Il braccio aspersore deve girare liberamente.

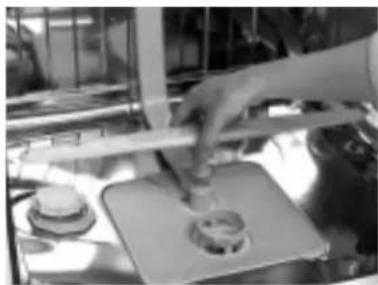

Braccio aspersore inferiore:

1. Estrarre il cestello inferiore.
2. Sbloccare i fermi ed estrarre il braccio aspersore tirandolo verso l'alto.
3. Sciacquare gli ugelli.
4. Per rimontare il braccio aspersore, centrarlo, facendo attenzione a non piegarlo.
   Il dado deve essere serrato correttamente sino ad udire lo scatto!
   Il braccio aspersore deve girare liberamente.

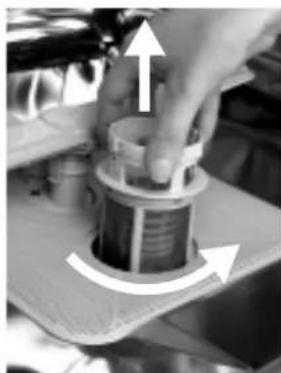

1. Ruotare il filtro centrale verso sinistra (direzione della freccia) ed estrarlo.
2. Rimuovere il microfiltro da quello centrale sganciando i fermi.
3. Estrarre il microfiltro tirandolo verso l'alto.
4. Pulire tutti i filtri lavandoli sotto acqua corrente, avendo cura di non piegare il filtro centrale a maglia stretta. Verificare che non rimangano delle impurità all'interno della lavastoviglie!

Per rimontare: inserire il microfiltro in quello centrale (F). Inserire il filtro a maglia stretta.

Assicurarsi che le tacche coincidano.

Inserire il microfiltro (G) nel gruppo filtro centrale (H) e serrare ruotando in senso orario.

Il corretto inserimento dei filtri è importante per ottenere buoni risultati di lavaggio!
