Tipo di prodotto	Televisore al plasma
Marchio	Panasonic
Modello	Viera TH-50PV7F
Dimensione schermo	50 pollici (127 cm)
Risoluzione	1366 x 768 pixel (HD Ready)
Pannello	Plasma con contrasto dinamico 3000:1
Alimentazione	Corrente alternata 220-240 V, 50/60 Hz
Consumo energetico	circa 400 W (standby: 0,4 W)
Dimensioni (con base)	1210 x 742 x 129 mm
Peso (con base)	38 kg
Funzioni principali	Riduzione del rumore digitale, modalità Cinema, altoparlanti integrati, telecomando
Connettività	Scart, HDMI, ingresso componente, VGA, uscita audio
Manutenzione e pulizia	Pulire il telaio con un panno morbido e asciutto; utilizzare un panno in microfibra per lo schermo
Sicurezza	Installare su superficie stabile, mantenere ventilazione adeguata, non ostruire le prese d'aria
Pezzi di ricambio e riparabilità	I componenti interni non sono riparabili dall'utente; contattare un centro di assistenza autorizzato
Informazioni generali	Manuale utente disponibile in formato PDF; supporto a parete VESA 400x400 mm

Domande frequenti - Viera TH-50PV7F PANASONIC

Come si collega un dispositivo HDMI al televisore?

Per collegare un dispositivo HDMI, inserire il cavo HDMI nella porta HDMI del televisore e nell'uscita HDMI del dispositivo (es. decoder, lettore Blu-ray). Selezionare poi l'ingresso HDMI corretto tramite il tasto Input o Source sul telecomando.

Come si pulisce lo schermo plasma senza danneggiarlo?

Spegnere il televisore e attendere che si raffreddi. Utilizzare un panno in microfibra leggermente inumidito con acqua pulita. Evitare prodotti chimici o solventi. Asciugare delicatamente con un panno asciutto. Non premere troppo forte sulla superficie.

Qual è la risoluzione nativa del pannello?

La risoluzione nativa del pannello è 1366 x 768 pixel, che corrisponde allo standard HD Ready. Ciò consente di visualizzare contenuti ad alta definizione in modo nitido.

Come posso ridurre il consumo energetico del televisore?

Attivare la modalità Risparmio energetico dal menu Immagine, ridurre la luminosità e il contrasto, e disattivare la funzione di accensione rapida. Inoltre, spegnere il televisore con l'interruttore fisico quando non in uso per evitare consumi in standby.

Il televisore non si accende, cosa devo fare?

Verificare che il cavo di alimentazione sia collegato correttamente e che la presa elettrica funzioni. Provare a premere il tasto di accensione sul televisore (non solo sul telecomando). Se il problema persiste, scollegare l'alimentazione per 60 secondi e riprovare. Se ancora non funziona, contattare l'assistenza Panasonic.

Come si monta il televisore a parete?

Il televisore supporta il montaggio a parete con standard VESA 400x400. Utilizzare una staffa compatibile e seguire le istruzioni. Fissare la staffa a una parete robusta, quindi agganciare il televisore. Assicurarsi di lasciare spazio per la ventilazione.

Come regolo contrasto e luminosità?

Premere il tasto Menu sul telecomando, selezionare Immagine e quindi regolare i valori di Contrasto, Luminosità e Colore. È possibile anche scegliere una modalità preimpostata come Cinema o Sport.

Come posso ricevere i canali digitali terrestri?

Collegare un'antenna al connettore ANT/IN. Premere il tasto Menu, andare su Sintonizzazione o Impostazioni canali, scegliere Ricerca automatica e avviare la ricerca. Il televisore memorizzerà i canali digitali disponibili.

Quali ingressi sono disponibili su questo modello?

Il televisore dispone di ingressi HDMI, Scart, Component (Y, Pb, Pr), VGA per il collegamento al PC e uscita audio. Per selezionare l'ingresso desiderato, usare il tasto Input/Source sul telecomando.

Come contattare l'assistenza Panasonic per riparazioni?

Contattare il servizio clienti Panasonic tramite il numero verde indicato sul sito ufficiale o recarsi presso un centro di assistenza autorizzato. Avere a portata di mano il modello (Viera TH-50PV7F) e la prova d'acquisto. Non tentare di riparare l'interno del televisore da soli.

MANUALE UTENTE Viera TH-50PV7F PANASONIC

Informazioni per gli utenti sullo smaltimento di apparecchiature elettriche ed elettroniche obsolete (per i nuclei familiari privati)

Questo simbolo sui prodotti e/o sulla documentazione di accompagnamento significa che i prodotti elettrici ed elettronici usati non devono essere mescolati con i rifiuti domestici generici. Per un corretto trattamento, recupero e riciclaggio, portare questi prodotti ai punti di raccolta designati, dove verranno accettati gratuitamente. In alternativa, in alcune nazioni potrebbe essere possibile restituire i prodotti al rivenditore locale, al momento dell'acquisto di un nuovo prodotto equivalente.

Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare, altrimenti, da uno smaltimento inappropriato. Per ulteriori dettagli, contattare la propria autorità locale o il punto di

raccolta designato più vicino. In caso di smaltimento errato di questo materiale di scarto, potrebbero venire applicate delle penali, in base alle leggi nazionali.

Per gli utenti aziendali nell'Unione Europea

Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il rivenditore o il fornitore per ulteriori informazioni.

Informazioni sullo smaltimento in nazioni al di fuori dell'Unione Europea

Questo simbolo è valido solo nell'Unione Europea.

Qualora si desideri smaltire questo prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

Registrazione del cliente

Sul coperchio posteriore sono riportati il numero di modello e il numero di serie di questo prodotto. Le chiediamo di annotare questo numero di serie nello spazio sottostante e conservare questo manuale e la ricevuta di pagamento per registrarne l'acquisto, identificare il prodotto in caso di furto o perdita e convalidare il certificato di garanzia.

Numero di modello Numero di serie

Stampato nella Repubblica Ceca

Panasonic®

Istruzioni per l'uso

Televisore al plasma

Numero di modello

TH-37PV7F

TH-42PV7F

TH-50PV7F

VIERA

Leggere queste istruzioni prima di far funzionare l'unità, e conservarle per riferimenti futuri. Le immagini in queste manuale hanno soltanto uno scopo illustrativo.

TQB0E0426C

Trasformate il vostro salotto in una sala cinematografi ca!

Provate un nuovo livello di intrattenimento multimediale

Panasonic AVC Networks Czech s. r. o. dichiara che questo apparecchio modello TH-37PV7F, TH-42PV7F, TH-50PV7F, è conforme al D.M. 28/08°1995 Nr. 549. citemperando alle prescrizioni di cui al D.M. 25/08°1985 (par. 3. All.) A) ed al D.M. 27/08°1987 (par. 3. All.). Questi apparechi TH-37PV7F, TH-42PV7F, TH-50PV7F, sono fabbricati in paese C.E.E., nell rispetto delle disposizioni di cui al D.M. 26/03/92 ed in particolare è conforme alle prescrizioni dell'art.1 dello stesso decreto ministeriale.

Indice

Non mancare di leggere

● Precauzioni per la sicurezza 4
(Avvertimenti / Precauzioni)
Note 5
Manutenzione 5

Guida rapida

• Accessori / Opzioni 6
  ●Modo di attaccare il piedistallo ....7
  ●Identifi cazione dei comandi…9
  ●Connessioni di base 10
  ●Impostazione automatica 12

Visione dei programmi TV

Caratteristiche di base

• Visione dei programmi TV 14
• Visione delle videocassette e dei DVD .... 16

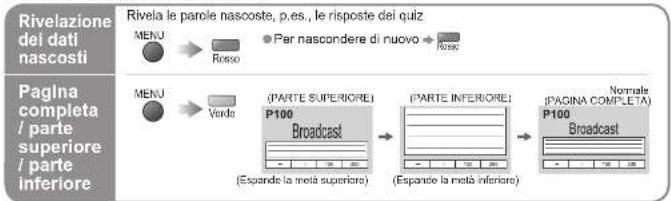

  Visione del Televideo 18

Caratteristiche avanzate

• Come usare le funzioni dei menu ...... 20
  (immagini, qualità del suono, ecc.)
  Modifi ca e impostazione dei canali....24
  ● Controllo dell'udienza dei canali …… 26
• Ripristino delle impostazioni ...... 27
• Etichette d'ingresso 28
  Funzioni Q-Link 30

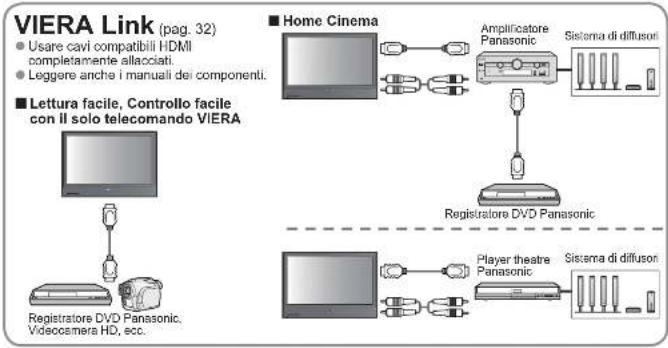

  Funzioni HDMI 31
  ● Componenti esterni 34

Domande e risposte, ecc.

Informazioni tecniche 36
Domande e risposte 38
Licenza 39
● Caratteristiche tecniche 39

Precauzioni per la sicurezza

Avvertimenti Precauzioni

Maneggiamento della spina e del cavo di alimentazione

• Inserre completamente la spina nella presa di corrente. (Se la spina è allentata, potrebbe generare calore e causare un incendio.)
• Assicuratevi che ci sia un accesso facile alla spina del cavo di alimentazione.
  Per evitare le scosse elettriche, accertarsi che lo spinotto di messa a terra della spina del cavo di alimentazione sia collegato saldamente.
• Un componente con costruzione di CLASS I deve essere collegato a una presa di corrente di rete con compressione di messa a terra di protezione.
• Non toccare la spina del cavo di alimentazione con le mani bagnate. (C'è pericolo di scosse elettriche.)
• Non si devono usare cavi di alimentazione diversi da quello in dotazione a questo televisore (potrebbero causare pericoli d'incendio di scosse elettriche).
• Non darneggiare il cavo di alimentazione. (Il cavo di alimentazione darneggiato potrebbe causare un incendio o soosse elettriche.)
• Non spostare il televisore con il cavo di alimentazione collegato alla presa di corrente.
• Non mettere oggetti pesanti sul cavo di alimentazione, o mettere il cavo vicino ad un oggetto molto caldo.
• Non torcere il cavo di alimentazione e non piecarlo o tendero eccessivamente.
• Non staccare il cavo di alimentazione tirandolo. Per staccare il cavo di alimentazione dalla presa di corrente, prenderlo per la spina.
  • Non usare il cavo di alimentazione con la spina danneggiata, o una presa di corrente danneggiata.

C.a. 220-240 V 50 / 60 Hz

Non rimuovere i coperchi Non si deve MAI modifi care l'unità

(Le componenti ad alla tensione potrebbero causare pericolose scosse elettriche.)
● Far controllare, regolare o riparare l'unità dal rivenditore Panasonic locale.

Tenere i liquidi lontani dal televisore

- Per prevenire danni che possono provocare incendio o pericolo di scossa elettrica, non esporre questo televisore a spruzzi o schizzi d'acqua. - Non appoggiare contenitori con acqua (vasi da fiori, tazze, cosmetici, ecc.) sull'apparecchio. (ripiani sopra inclusi)

Non esporre alla luce diretta del sole e altre fonti di calore - Evitare di esporre il televisore alla luce solare diretta o ad altre fonti di calore. Per prevenire ogni rischio di incendio, evitare di collocare candele o fi amme libere sopra o nei pressi dell'apparecchio TV.

Non introdurre oggetti estranei nell'unità

- Fare attenzione che oggetti metallici o infi ammabili non cadano dentro l'unità attraverso le aperture di ventilazione (potrebbero causare pericoli d'incendio o di scosse elettriche).

Il televisore non deve essere posto su superfi ci inclinate o instabili

● Il televisore potrebbe cadere o rovesciarsi.

Usare soltanto i supporti dedicati / attrezzatura di montaggio

- Se si usano supporti od altre altrezzature non prescritti, l'unità potrebbe diventare instabile con pericolo di infortuni. Chiudere al rivenditore Panasonic locale di eseguire l'installazione. - Usare i supporti/montature opzionali (pag. 6).

Note

■ Prima di pulire il televisore, staccare la spina del cavo di alimentazione dalla presa di corrente. [La pulizia dell'unità sotto tensione potrebbe paussare sospese elettriche.]
Se non si intende usare il televisore per un lungo periodo di tempo, staccare la spina del cavo di alimentazione dalla presa di corrente. Queso televisore continua a consumare della corrente anche quando è spento, per tutto il tempo che la spina del cavo di alimentazione rimane attaccata alla presa di corrente.
Trasportare soltanto in posizione verticale Il trasporto del televisore con il suo schermo rivolto in su o in giù potrebbe danneggiare i circuiti interni.
■Lasciare uno spazio suffi ciente intorno all'unità per la dispersione del calore

(cm)

Non bloccare le aperture di ventilazione sul retro Se le aperture di ventilazione sono bloccate ca tende, ecc., potrebbero causare un surriscaldamento, incendio o scosse elettriche.

Non visualizzare una immagine fi ssa per un lungo periodo di tempo

Ciò fa restare l'immagine sullo schermo al plasma ("ritenzione di immagine").
Ciò non è un malfunzionamento e non è coperto dalla garanzia.

Fermi immagine tipici

●Numero del canale e altri logo
- Immagini visualizzate nella modalità 4:3 - Videogiochi

Per evitare la ritenzione di immagine, il contrasto viene ridotto automaticamente dopo alcuni minuti se non viene inviato un segnale o non si esegue una operazione (pag. 38).

■Funzione di standby automatico di corrente

Se il televisore non riceve un segnale e non si esegue una operazione in modalità TV per 30 minuti, esso si dispone automaticamente in modalità standby.

■Tenere l'unità lontana da questi componenti

• Componenti elettronici
  In modo particolare, non mettere componenti video vicini all'unità (l'interferenza magnetica potrebbe causare la distorsione delle immagini / suono).
• Componenti con sensori a infrarossi Anche questo televisore emette raggi infrarossi (essi potrebbero infl uire sul funzionamento dell'altro componente).

Manutenzione

Staccare per prima cosa la spina del cavo di alimentazione dalla presa di corrente.

Pannello del display

Normale manutenzione: Pulire delicatamente la superficie usando un panno morbido.
Se la superficie è molto sporca: Pulire la superficie usando un panno morbido inumidito con acqua pulita o con un detersivo neutro diluito con 100 parti d'acqua. Usare poi un panno asciutto passandolo uniformemente sulla superficie finché è asciutta.
Precauzioni
Per la superficie del pannello del display è stato impiegato un trattamento speciale, ed essa può essere
facilmente danneggiata.
Non urlare o grafiare la superficie con le unghie o altri oggetti duri.
Non usare insetticidi, solventi, diluenti per vernici o altre sostante volatili sulla superficie dell'unità
(essi potrebbero deteriorame la qualità).

Mobile

Normale manutenzione: Pulire la superficie del mobile usando un panno morbido e asciutto.

Se la superficie è molto sporca: Inumidire un panno morbido con acqua pulita o acqua contenente una piccola quantità di detergente neutro. Strizzare poi il panno e pulire con esso la superficie dell'unità. Finire poi la pulizia con panno asciutto. (Precauzioni)

• Non usare detergenti sulle superli ci del televisore.
  (Se un liquido dovesse penetrare all'interno del televisore, potrebbe guastarlo.)
• Non usare insetlicidi, solventi, diluenti per vernici o altre sostante volatili sulle superfici dell'unità
  (essi potrebbero causarne il deterioramento scrostando la vernice).
• Fare attenzione che il mobile non rimanga a contatto con sostanze di gomma o polivinile per un lungo periodo di tempo.

Spina del cavo di alimentazione

Pulire a intervalli regolari la spina del cavo di alimentazione con un panno asciutto. (L'umidità e la polvere potrebbero causare un incendio o scosse elettriche.)

Accessori / Opzioni

Accessori opzionali

Staffa per

sospensione a parele

(vertical)

• TY-WK42PV3W

Precauzioni

• Per mantenere le prestazioni e la sicurezza dell'unità, chiedere al rivenditore o a un tecnico esperto di fi ssare
  la staffa per sospensione a parete.
  Leggere attentamente le istruzioni che accompagnano gli aitoparlanti o il piedistallo, e usare le precauzioni
  necessane per evitare che il televisore si rovesci.
• Maneggiare cor cura il televisore durante l'installazione, perché se subisce co-pro altre solleciazioni potrebbe venire danneggiato.

Installazione delle batterie nel telecomando

Precauzioni

• L'installazione sbagliata potrebbe
causare una perdita d'acido delle
batterie e corrosione, danneggiando il
telecomando.
● Non mischiare batterie vecchie e nuove,
- Non mischiare batterie di tipi
diversi (come batterie alcaline e al
manganese).
● Non usare batterie ricaricabili (Ni-Cd).
● Non bruciare o rompere le batterie.

Utilizzo del morsetto

Parte posteriore del televisore

- Non legare insieme il cavo RF e il cavo di alimentazione (ciò potrebbe causare la distorsione delle immagini).

- Fissare i cavi con i morsetti,

come necessano.

Se si usano gli accessori

opzionali, seguire il manuale di montaggio degli accessori per

montaggio degli accessori per collegare i cavi.

1. Attaccare il morsetto


Per rimuovere dal televisore:

广力云
. fermagli
广力云智慧零售收银系统
Spingere
entrambi i fermagli la

1. Avvolgere i cavi


Per allentare:

广力云智慧零售收银系统
3

Spingere
bottone

Modo di attaccare il piedistallo

(Avvertimenti

Non smontare o modificare il piedistallo.

- In caso contrario, l'unità può cadere e danneggiarsi, procurando eventuali danni a cose e persone.

Precauzioni

Non usare alcun altro televisore e display.

- In caso contrario, l'unità può cadore e danneggiarsi, procurando eventuali danni a cose e persone.

Non utilizzare il piedistallo qualora presenti deformazioni, fenditure o addirittura rotture

Se si utilizza un piedistallo danneggiato, può rappresentare un pericolo per l'incolumita personale. Rivolgersi immediatamente al proprio rivanditare.

Durante l'installazione, accertarsi che tutte le viti siano fissate in modo appropriato.

Se non si fa sufficientemente attenzione a stringere correttamente le viti durante il montaggio, il piedistallo non sarà

abbastanza forte da supportare il televisore, e potrebbe rovesciarsi danneggiandosi e causare incidenti alle persone.

Fer fissare il televisore, usare le stane di prevenzione cadute in dotazione. Se il piedistelle viene urata e i bambini vi ai artempiere ante con il television

Se il piedistallo viene urato o i bambini vi si arrampicano sopra con il televisore installato, il televisore potrebbe cadere e causare incidenti alle persone.

Per l'installazione e la rimozione del televisore sono necessarie due o più persone.

Se non ci sono due o più persone, il televisore potrebbe cadere causando incidenti.

■Montaggio del piedistallo

Installazione dei sostegni verticali Fissaggio del

Inserire i poli nei fori destro e sinistro sul fondo della base in modo che entrino saldamente, come mostrato nella illustrazione sopra.

Utilizzare le viti di assemblaggio Ⓐ per fissare i sostegni verticali alla parte inferiore della base. Se si forzano le viti di montaggio in modo sbagliato, si danneggia la loro filettatura.

■Fissaggio del televisore al plasma

Veduta dal basso

Foro per l'installazione del piedistallo

Eseguire queste operazioni su una

superficie stabile e livellata.

Per un fi ssaggio accurato, utilizzare

le viti di assemblaggio (B).

Modo di attaccare il piedistallo

Il televisore deve essere fi ssato ad entrambe la base e la parete.

■ Fissato alla base

Fissare insieme il piedistallo e la base con fascette metalliche.

■ Fissato ad una parete

Fissare alla parete o pilastro con un forte filo di ferro o catena disponibili in commercio.

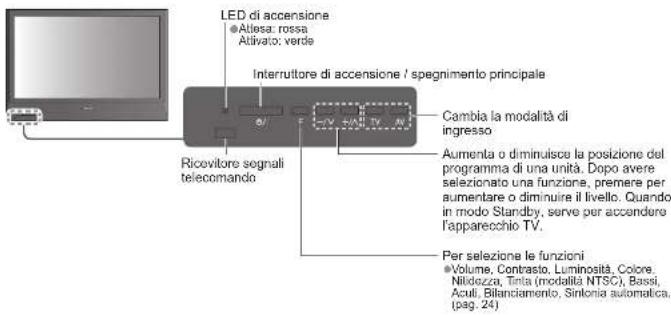

Identifi cazione dei comandi

Connessioni di base

I componenti esterni e cavi mostrati non sono in dotazione a questo televisore.

Accertarsi sempre che l'unità non sia collegata alla presa di corrente prima di attaccare o staccare qualsiasi cavo.

Quando si disconnette il cavo di alimentazione, bisogna prima disconnettere la spina dalla presa di corrente.

Esempio 1
Collegamento dell'antenna
Televisore soltanto

Esempio 2

Collegamento del registratore DVD / VCR
TV, registratore DVD o VCR

Note
Collegare a AV1 / 2 un registratore DVD / VCR che supporta Q-Link (pag. 30).

Esempio 3
Collegamento di un registratore DVD / VCR e decoder
TV, registratore DVD / VCR e decoder
Parte posteriore del televisore

Impostazione automatica

Cerca e memorizza automaticamente i canali TV.

Questi passi non sono necessari se l'impostazione è stata eseguita dal rivenditore locale.

1 Collegare il televisore alla presa di corrente e accenderlo (Ci vogliono alcuni secondi per la visualizzazione)

Collegare il televisore alla presa di corrente e accenderlo (Ci vogliono alcuni secondi per la visualizzazione)

- Si può ora usare il telecomando per accendere l'unità o per diseglio nella modalità di attesa

dispona nella modalità di atesa.

(LED di accensione: On)

Selezionare la lingua

① per selezionare

[Non-Text]

② per memorizzare

Selezionare il proprio Paese.

per selezionare

1

Avviare l'impostazione automatica.

L'impostazione automatica comincia a cercare i canali TV e li memorizza. L'ordine di visione dei programmi dipende dal segnale TV, sistema di trasmissione e condizioni di rcezione.

Selezionare l'impostazione delle immagini

—①per selezionare

1. 本次股东大会的召集和召开程序

@impostare

L'impostazione automatica è ora completata e il televisore è pronto per la visione dei programmi TV.

- Per cambiare i canali - Cambiamento e impostazione dei canali (pag. 24)

Molte funzioni di questo televisore sono accessibili dal menu delle indicazioni sullo schermo,

Per aprire il menu principale

Per spostare il cursore / selezionare il menu

Per spostare il cursore / regolare i livelli / selezionare da una gamma di opzioni

Per accedere ai menu / memorizzare le impostazioni dopo che sono state fatte le regolazioni o dopo la selezione delle opzioni

Per tornare al menu precedente

Per uscire dal sistema dei menu e tornare allo schermo di visione normale

La guida sullo schermo

alle operazioni serve da

aiuto.

Note

Se la sintonizzazione non è riuscita → "Sintonia automatica" (pag. 24).

Se lo scaricamento non è riuscito → "Download" (pag. 23).

Se l'ultima volta si è spento il televisore mentre era in modalità standby, esso viene a trovarsi in modalità standby quando lo si accende con l'interruttore di accensione/spegnimento principale.

Visione dei programmi TV

■ Altre funzioni utili (Usare dopo Ⓙ)

Visione delle videocassette e dei DVD

Collegando il componente esterno (videoregistratore, componente DVD, ecc.), si può guardare il suo ingresso. Per collegare il componente (pag. 10 e pag. 11) Il telecomando può attivare alcune funzioni del componente esterno Panasonic selezionato.

Il componente Panasonic collegato al televisore può essere fatto funzionare direttamente con il telecomando.

[60W4]	Interruttore VCR / DVD*Saluzionare VCR per far funzionare il videoregistratore o il componente DVD PanasonicSelezionare DVD per far funzionare il componente DVD o Lettore home theatre Panasonic.
[XS8]	AttesaPer disporre l'unità nella modalità di attesa / accensione
[2D4C]	LetturaRiproduzione delle videocassette / DVD
	ArrestoPer arrestare le operazioni
	Riavvolgimento / Salto / RicercaVCR: Per il riavvolgimento, ripasso (durante la lettura)DVD: Per saltare alla traccia o titolo precedentePremere e tenere premuto per cercaro indietro
[AW8Z]	Avanti veloce / Salto / RicercaVCR: Per la ricerca in avanti veloce, accesso (durante la lettura)DVD: Per il salto alla traccia o titolo seguentePremere e tenere premuto per cercare in avanti
[303Y]	PausaPer pausare / continuareDVD: Mantanere premuto per la riproduzione al rallentatore
	Programma su / giùPer selezionare i programmi
[43WT]	RegistrazionePer cominciare la registrazione

*Impostazione del telecomando per il funzionamento di un videoregistratore, lettore DVD, ecc., Panasonic

① Impostare l'interruttore VCR / DVD alla posizione appropriata →
② Mantenere premuto durante le operazioni seguenti

Immettere il codice appropriato del componente da controllare. Vedere la tabella sotto

图 10

4 5 6

图 2 图

Premere

(1) 2017年

Posizione „DVD“
Componente	Codice
DVD	70 (impostazione predefinita)
Lettore home theatre	71

Posizione ,VCR*

Componente	Codice
Videoregistratore	10 (impostazione predefinita)
DVD	11

Note

• Confermare il corretto funzionamento dopo il cambiamento del codice.
• I codici tornano ai valori predefiniti quando si cambiano le batterie.
  ● "DVD" significa lettore DVD, registratore DVD e registratore home theatre.
• Alcune operazioni potrebbero non essere possibili con alcuni modelli di componenti.

Visione del Televideo

La trasmissione Televideo, che include le notizie, i bollettini meteorologici e i sottotitoli, è disponibile se fornita dalle emittenti.

Cos'è la modalità FLOF (FASTEXT)?

Nella modalità FLOF, sulla parte inferiore dello schermo vengono situati quattro diversi soggetti colorati. Infatti l'accesso alla pagina è quasi istantaneo, basta premere il tasto e la pagina appare. Questa funzione permette l'accesso rapido alle informazioni sul soggetto mostrato.

Cos'è la modalità TOP?

TOP è un particolare miglioramento del servizio Televideo standard, che rende la ricerca più facile ed la guida più efficiente.

- Panoramica veloce delle informazioni Televideo disponibili - Calazione nego nego di facile vondi particolari eognetti

- Sezione passo passo di riche uso dei particolari soggetti - Informazioni di stato pagina sulla parte inferiore delle ocher

Pagina su/giu disponibile →

Per la selezione tra i blocchi di soggetti → Blu

Per la selezione del soggetto seguente dentro il blocco dei soggetti

Dopo l'ultimo soggetto, sposta al blocco di soggetti seguente.)

Che cos'è la modalità Normale?

In modalità Normale, quattro numeri di pagina in colori diversi appaiono in basso allo schermo. Ognuno di questi numeri può essere modificato e conservalo nella memoria del televisore. ("Memorizzazione delle pagine viste frequentemente", pag. 19)

■ Per cambiare modalità "Televideo" nel Menu funzioni (pag. 23)

■ Modo comodo di usare il Televideo

Come usare le funzioni dei menu

Vari menu permettono di fare impostazioni per le immagini, il suono e altre funzioni.

• Si possono selezionare soltanto le opzioni disponibili.

Come usare le funzioni dei menu

■Lista dei menu

Menu	Opzione Regolazioni / Confi gurazioni (alternative)
VIERA Link	Controllo Viera Link	Controlla il componente Panasonic collegato"Controllo facile con il solo telecomando VIERA" (pag. 33)"Controllo diffusi" (pag. 33)Si più anche accedere direttamente al menu VIERA Link usando il tasto VIERA Link del telecomando.
	Sezione altoparlanti
Immagine	Modo Immagine	Modalità immagini di base (Dinamico / Normale / Cinema)Impostare per ciascun segnale d'ingresso
	Contrasto, Luminosità, Colore, Nitidezza	Regola il colore, la luminosità, ecc., per ciascuna modalità delle immagini secondo le proprie preferenze
	Tinta	Regola la tinta delle immaginiPer la ricezione del segnale NTSC soltanto
	Temp colore	Scoglio il bilanciamento del colore dell'intera immagine (Fredda / Normale / Calda)
	Gestione colore	Rande automaticamente vividi i colori (Off / On)
	P-NR	Riduzione del disturbo delle immaginiRiduce automaticamente i disturbi all'immagine indesiderati (Off / Normale / Dinamico / Auto)Non valido con HDMI
	MPEG NR	Riduce automaticamente il rumore per la visione dei DTV, DVD e VCD (Off / Minimo / Medio / Massimo)
	3D-COMB	Rende automaticamente più vividi i fermi immagine e le immagini al rallentatore (Off / On)Per la ricezione del segnale PAL o NTSC soltantoNon valido con i segnali RGB, S-Video, component e HDMI
	Reset	Premere il tasto OK per ripristinare le impostazioni predefinite della modalità Immagine attuale
Suono	Modo audio	Modalità di base del suono (Musica / Parlato)
	Bassi	Regola il livello d'uscita dei bassi profundi
	Acuti	Regola il livello d'uscita dei suono di lonalità alta, stridulo
	Bilanciamento	Regola il livello del volume del diffusori destro e sinistro
	Surround	Impostazioni del suono surround (Off / On)La selezione è possibile anche con il tasto Surround del telecomando (pag. 9)
	Cor. Volume	Regola il volume dei canali individuali o la modalità di ingresso
	MPX	Seleziona stereo / mono (Mono / Stereo)Normalmente: StereoNon si può novere il segnale stereo: MonoM1 / M2: Disponibile mentre viene trasmesso il segnale monofonico
	Ingresso HDMI	Selezionare secondo il segnale di ingresso (Auto / Digital / Analogico) (pag. 31)Auto : itilevamento automatico della sorgente dei suono digitale o analogica Digital : Connessione cavo HDMIAnalogico : Connessione cavo adattatore HDMI-DVIModalità di ingresso HDMI soltanto
	Reset	Premere il tasto OK per ripristinare le impostazioni predefinite della modalità Audio attuale

■ Lista dei menu

Menu	Opzione Regolazioni / Confi gurazioni (alternative)
Impostazione	Sistema di colore AV	Seleziona il sistema di colore cozionale in base ai segnali video nella modalità AV (Auto / PAL / SECAM / M.NTSC / NTSC)
	Q-Link	Seleziona quale terminale AV usare per la comunicazione dei dati tra questo televisore e un componente di registrazione compatibile (AV1 / AV2) (pag. 30)
	AV1 / AV2 out	Scaglio il segnale da trasmettere dal televisore a Q-Link (TV / AV1 / AV2 / Monitor)● Monitor: Immagine visualizzata sullo schermo● L'uscita dei segnali component e HDMI non è possibile
	Download	Scaricare le informazioni dei canali su un componente compatibile Q-Link collegato al televisore
	Sicurezza bambini	Bicca un canale di programma per impedirne l'accesso (pag. 26)
	Sintonia automatica	Sintonizza automaticamente i canali ricevuti localmente (pag. 24)
	Modifi ca programmi	Cambia i canali (pag. 25)
	Sintonia manuale	Imposta manualmente i canali (pag. 25)
	Timer	Imposta il tempo di spegnimento automatico dell'unità. (Off / 15 / 30 / 45 / 60 / 75 / 90 minuti)
	Lingua OSD	Cambia la lingua delle indicazioni sullo schermo
	Lingua Televideo	Seleziona la lingua del Televideo (Dvest / Est1 / Est2)● Dvest: Inglese, francese, tedesco, preco, italiano, spagnolo, svedese, turco● Est1: Ceco,inglese, estone, istone, rumeno, russo, ucraino● Est2: Ceco, ungherese, lettione, palacco, rumono
	Televideo	Modalità di visualizzazione Televideo (TOP (FLOF) / Nomale) (pag. 18)
	Impostazioni originali	Ripristina tutte le impostazioni, per esempio, quando si cambia casa (pag. 27)
	Risparmio energia	Riduce la luminosità delle immagini per risparmiare il consumo energetico (Off / On)
	Pannello laterale	Aumenta la luminosità del lato dell'immagine (Off / Basso / Medio / Alto)● L'impostazione consigliata è Alto, per evitare la "rittenzione di immagine" sul lato
	Nome ingresso	Elicchella o dalla ciascun terminale di ingresso (pag. 28)
	Durata visione	Imposta per quanto tempo la barra informazioni (pag. 15) rimane sullo schermo● Da 0 (nessuna visualizzazioni) a 10 secondi, in incrementi di 1 secondo
	VIERA Link	Imposta le funzioni VIERA Link (Off / On) (pag. 32)
	Frequenza di rinfresco	Cambia il trattamento delle immagini del pannello (secondo il segnale d'ingresso) (50Hz / 100Hz)● Regolato normalmente a "100 Hz".
	Licenza software	Visualizza le informazioni della licenza del software
	Informaz. sistema	Visualizza le informazioni di sistema di questo televisore

• Si possono selezionare soltanto le opzioni disponibili.

Modifica e impostazione dei canali

Le impostazioni attuali dei canali possono essere cambiate secondo i propri requisiti e le condizioni di ricezione.

Controllo dell'udienza dei canali

Si possono bloccare specifici canali per controllare chi li guarda.

(Quando si seleziona un canale, appare un messaggio: immettendo il numero PIN, si può guardare il canale.)

■ Per tornare al televisore

Impostare

Ripristino delle impostazioni

Ripristina le condizioni originali del televisore, e cioè nessun canale è sintonizzato. Tutte le impostazioni (canali, immagini, qualità del suono, ecc.) vengono annullate.

Per la facile identificazione e selezione della modalità di ingresso, si può etichettare clascun terminale di ingresso o saltare i terminali non collegati ad alcun componente. (Per selezionare la modalità di ingresso, → pag. 16)

Le etichette impostate vengono visualizzate nel menu "Selezione ingresso" (pag. 16) o barra.

- Se si seleziona "Salta", la modalità non può essere selezionata. - Modo di impostare "Input utente" pag. 29

■ Per tornare al

televisore

EXIT

•

Funzioni Q-Link

Q-Link collega il televisore e il videoregistratore / registratore DVD, permettendo la facile registrazione e riproduzione.

Condizione

- Usare videoregistratori / registratori DVD con i logo seguenti:

"Q-Link", "NEXTVIEWLINK", "DATA LOGIC", "Easy Link", "Megalogic" o "SMARTLINK".

Collegare il componente al terminale AV1 o AV2 di questa unità mediante un cavo SCART "completamente allacciato". (pag. 34)

- Impostazione del terminale Q-Link nel menu funzioni (Q-Link, AV1 / 2 out) (pag. 23)

■ Scaricare le impostazioni dei canali

Eseguire l'impostazione automatica. (pag. 24)

Se si usa questa unità per la prima volta, vedere "Impostazione automatica". (pag. 12) ● Eseguire lo scaricamento nel componente. (pag. 23)

■ Caratteristiche disponibili

Alcuni componenti di registrazione non sono utilizzabili. Leggere i manuali dei componenti usati.

Ciò che si vede è ciò che si registra		Registrazione TV diretta:Registrazione immediata del programma attuale con il videoregistratore / registratore DVD.Quando si esegue la registrazione TV diretta, il componente di registrazione si accende automaticamente se è nella modalità di attesa.Il componente di registrazione registra dal proprio sintonizzatore. Durante la registrazione si può spegnere il televisore.Se si spegne il televisore durante la registrazione di una sorgente AV, la registrazione si interrompe.
Informazione/Messaggio	Viene visualizzato l'informazione di registrazione o un messaggio se la registrazione non è possibile.(Con alcuni componenti, sollanto se il numero del programma è "0" o "AV mode".)
Connessione di accensione e lettura facile	Quando il videoragistratore o il registratore DVD comincia la riproduzione o viene attivato il menu di navigazione diretta / funzioni, il televisore si accende o la modalità di ingresso cambia automaticamente in modo da permettere di vedere il contenuto. (Soltanto se il televisore è nella modalità di attesa.)
Connessione di spegnimento	Quando si dispone il televisore nella modalità di attesa, anche il componente di registrazione si dispone automaticamente nella modalità di attesa. (Soltanto se la videocassetta o il DVD non sono attivi.)

Registrazione TV diretta:

• "DATA LOGIC" (trademark di Metz Corporation) • "Megalogic" (trademark di Grundig Corporation)

Leggere anche i manuali degli altri componenti.

Funzioni HDMI

L'HDMI (high-definition multimedia interface) permette di ottenere immagini digitali ad alta definizione e un suono di alta qualità collegando il televisore e il componente.

Al terminale HDMI si può collegare un componente HDMI compatibile (+1) dotato del terminale HDMI o DVI, come un decoder o lettore DVD, usando un cavo conforme HDMI (completamente allacciato).

Per i collegamenti, vedere "Componenti estemi" (pag. 34).

Note

● L'HDMI è la prima completa interfaccia AV digitale per utenti conforme a uno standard di non compressione.
Se il componente esterno ha soltanto una uscita DVI, collegarlo al terminale HDMI usando un cavo d'adattamento da
DVI a HDMI (*2).
Se si usa il cavo adattatore da DVI a HDMI, collegare il cavo audio al terminale d'ingresso audio (usare i
terminal COMPONENT-AUDIO).
- Le impostazioni audio possono essere fatte sulla schermata del menu "Ingresso HDMI". (pag. 22)
●Frequenze di campionamento segnale audio applicabili (2ch L.PCM): 48 kHz, 44,1 kHz, 32 kHz
● Non e presupposto l'impiego con un PC.
Se il componente collegato è dotato della funzione di regolazione dell'aspetto, regolare il rapporto di aspetto a "16:9".
- Questo connettore HDMI è di Tipo A
- Questo connettore HDMI è compatibile con la protezione del copyright HDCP (protezione del contenuto digitale
ampiezza di banda alla).
● Al terminale d'ingresso "Component", "S-VIDEO" o "VIDEO" si può collegare un componente senza terminale
d'uscita digitale, per la ricezione dei segnali analogio
- Il terminale d'ingresso HDMI può essere usato soltanto con i seguenti segnali delle immagini:
480i, 480p, 576i, 576p, 720p, 1080i e 1080p. Far corrispondere l'impostazione d'uscita del componente digitale.
● Per i dettagli sui segnali HDMI applicabili, vedere a pag. 37.

(*1): Il logo HDMI è visualizzato sui componenti compatibili HDMI.

(*2): Chiedere informazioni al negozio di componenti digitali locale.

■ Sommario delle funzioni di controllo

Collegando con un cavo HDMI un componente Panasonic dotato della funzione VIERA Link, si può controllare il componente (pag. 32). Le funzioni VIERA Link e Q-Link possono essere usate insieme.

Funzione\Collegamento	VIERA Link e Q-Link VIERA Link soltanto Q-Link soltanto (HDMI) (SCART) (HDMI) (SCART)
Riproduzione facile	○	○	○
Connessione di accensione	○	○	○
Connessione di spegnimento	○	○	○
Controllo diffusori	○(non mediante SCART)	○	-
Controllo facile con il solo telecomando VIERA	○(non mediante SCART)	○	-
Registrazione TV diretta	○(non mediante HDMI)	-	○
Scaricamento canali	○(non mediante HDMI)	-	○

Funzioni HDMI

«Avvalersi dell'inter-operabilità HDMI con i prodotti Panasonic dotati della funzione "HDAVI Control". Questo televisore supporta la funzione "HDAVI Control 2".

Il collegamento di alcuni componenti Panasonic (registratore DVD DIGA, videocamera HD, Player theatre, amplificatore, ecc.) con i cavi HDMI ne permette l'interfaccia automatica.

I componenti dotati della funzione "HDAVI Control" permettono le operazioni seguenti: ● Lettura facile (pag. 33)

- Connessione di accensione (pag. 33)

- Connessione di spegnimento (pag. 33)

● Controllo diffusori (pag. 33)

Inoltre, i componenti dotati della funzione "HDAVI Control 2" permettono l'operazione seguente: ● Controllo facile con il solo telecomando VIERA (pag. 33)

Queste caratteristiche sono limitate ai modelli che incorporano "HDAVI Control" e "VIERA Link" Panasonic. VIERA Link "HDAVI Control", che si basa sulle funzioni di controllo fornite da HDMI, che è uno standard dell'industria conosciuto come HDMI CEC (Consumer Electronic Control), è una funzione unica che abbiamo sviluppato e aggiunto. Come tale, il suo

funzionamento con prodotti di altre marche che supportano lo standard HDMI CEC non è garantito. Per le informazioni sulla compatibilità, vedere gli individuali manuali di istruzioni. Per i componenti compatibili, rivolgersi al rivenditore Panasonic locale.

Cavo HDMI

Questa funzione richiede un cavo compatibile HDMI (completamente allacciato). Non si possono usare i cavi non compatibili HDMI.

Si consiglia di usare un cavo HDMI Panasonic. Numero della parte consigliata:

● RP-CDHG15 (1,5 m)

● RP-CDHG30 (3,0 m)

● RP-CDHG50 (5.0 m)

Preparativi

Preparare i componenti per abilitare questa funzione. Leggere i manuali dei componenti.

Riguardo al collegamenti, vedere "Componenti esterni" (pag. 35). Leggere anche I manuali del componenti.

■ Per la prima volta / Se si aggiunge un nuovo componente, si ricollega un componente o si cambia impostazione. Dopo il collegamento, accendere il componente e accendere poi il televisore.

Selezionare la modalità d'ingresso HDMI (pag. 16), e accertarsi che le immagini vengano visualizzate correttamente.

Visualizzare i menu

Selezionare "Impostazione"

Selezionare "VIERA Link"

per selezionare

Impostare "On" (l'impostazione predefinita è On)

- impostare

Controllo facile con il solo telecomando VIERA	Si può controllare il componente Panasonic collegato usando soltanto il telecomando VIERA (puntare il telecomando sul ricevitore dei segnali del televisore).Se l'accesso al menu non è possibile, controllare le impostazioni e il componente (pag. 32).Access the menu of the equipmentVisualizzare il "Menu VIERA Link"1 Visualizzare il "Menu VIERA Link"2 Selezionare "Controllo Viera Link"[IMAGE]3 Selezionare il componente che si desidera usare4 Usare il menu del componente.● Esempio:Registatore DVD DIGA Videocamera HD Player theatre[IMAGE]Per il funzionamento del componente, leggere il suo manuale di istruzioni.
	■ Per il funzionamento del componente, leggere il suo manuale di istruzioni.
Lettura facile	Commutazione automatica dell'ingresso- Quando si fa funzionare il componente Panasonic collegato, la modalità d'ingresso cambia automaticamente.Quando si smette di farlo funzionare, la modalità d'ingresso ritorna.
Connessione di accensione	Il televisore si accende automaticamente quando il componente Panasonic collegato comincia la riproduzione o si attiva il navigatore diretto/menu delle funzioni del componente. (Sollanto se il televisore è nella modalità di attesa.)
Connessione di spegnimento	Quando si dispone il televisore nella modalità di attesa, anche il componente Panasonic collegato si dispone automaticamente nella modalità di attesa.● Questa funzione opera anche se il televisore si dispone automaticamente in modalità standby per la funzione di spegnimento automatico con il timer o di standby automatico di corrente.
Controllo diffusori	Il diffusore theatre può essere controllato con il telecomando del televisore.Questa funzione è disponibile se si è collegato un amplificatore o un Player theatre Panasonic.Se l'accesso al menu non è possibile, controllare le impostazioni e il componente (pag. 32).Visualizzare il "Menu VIERA Link"2 Selezionare "Selezione altoparlanti"[IMAGE]3 Impostare "Home Cinema"o "TV"Impostare

Componenti esterni

Questi diagrammi mostrano il modo consigliato di collegare il televisore ai vari componenti. Per gli altri collegamenti, vedere le istruzioni di ciascun componente, la tabella sotto e i dati tecnici (pag. 39).

— Questo slot e inteso soltento per la riparazione da parte del rivencitore Panasonic.

Tipi di componenti che possono essere collegati a ciascun connettore

Registrazione / Lettura (componente)	AV1	AV2	COMPONENT	AUDIO OUT	HOMI
■Per la registrazione / lettura delle videocassette / DVD (videoregistratore / registratore DVD)	○	○
■Per guardare | DVD (lettore DVD)	○	○	○		○
■Per guardare le immagini dei camoorder (videocamera)	○	○			○
■Per guardare le trasmissioni satellitari (decoder)	○	○			○
■Per giocare (componente videogiochi)	○	○
■Per usare l'amplifi catore con un sistema di diffusori				○
■Q-Link	○	○
■Registrazione TV diretta	○	○
■VIERA Link					○

○: Collegamento consigliato

Informazioni tecniche

Rapporto di aspetto

Si possono scegliere le dimensioni e l'aspetto ottimali, per fruire di immagini migliori. (pag. 15)

■Auto: Questa funzione determina automaticamente il rapporto di aspetto migliore da usare per riempire lo schermo. A questo scopo, essa impiega un processo in quattro tempi per determinare se le immagini che si vedono sono immagini widescreen.

Quando la funzione di aspetto automatico rileva un segnale widescreen, essa seleziona la modalità widescreen 16:9 o 14:9 appropriata. Se invece non rileva un segnale widescreen, questo avanzato apparecchio TV migliora le immagini per il piacere di visione ottimale.

Le indicazioni sulla schermo mostrano come la funzione di aspetto automatico determina il rapporto da usare: Sulla parte superiore sinistra appare "WIDE" se viene rilevato un segnale di identificazione widescreen (WSS) o un segnale dal terminale SCART. La funzione di aspetto automatico selezione allora il rapporto widescreen 16:9 o 14:9 appropriato. Questa funzione è operative anche in qualsiasi altra modalità di aspetto. Sulla parte superiore sinistra dello schermo appare "Auto" se vengono rilevata bande nere sopra e scotto le immagini. La funzione di aspetto automatico selezione allora il rapporto migliore ed espande le immagini in modo da riempire lo schermo. Questo processo potrebbe richiedere diversi minuti, a seconda dell'oscurità delle immagini.

Il rapporto varia secondo il programma, occ. Se il rapporto è maggiore dello standard "16:9", sulla parte superiore e inferiore dello schermo potrebbero apparire bande nere.
Se le dimensioni dello schermo non sembrano normali durante la lettura con un videoregistratore di un programma registrato widescreen, regolare l'allineamento del videoregistratore. (Vedere il manuale del videoregistratore.)
- La modalità di aspetto può essere memorizzata separalamente per i segnali SD (definizione standard) e HD (alla definizione). - Per selezionare manualmente il rapporto:

Viene selezionato il rapporto migliore e le immagini si espandono in modo da riempire lo schermo.

Visualizza direttamente le immagini nel formato "16:9" senza distorsione (anamorli co).

Visualizza le immagini nel formalo standard "14:9" senza ingrandimento.

Visualizza un'immagine nel formato "4:3" a schermo intero. L'allungamento si nota soltanto sul bordi destro e sinistro.

Visualizza le immagini nel formato standard '4:3' senza distorsione.

Visualizza un'immagine nel formato "4:3" ingranda crizzonalmente per riempire lo schermo.

Visualizza un'immagine nel formato letterbox "15:9" o un'immagine nel formato "4:3" senza distorsione.

Visualizza un'immagine nel formato letterbox "16:9" (anamori co) a schermo intero senza distorsione.

Visualizza un'immagine nel formato leiserbox "2,36:1" (anamori oc) a schermo intero senza distorazione. Nel formato "18:0", visualizza le magirini al loro massimo (ocn un leggeri ingrandimento).

I collegamenti HDMI di alcuni componenti Panasonic ne permettono automaticamente l'interfaccia. (pag. 32) - Questa funzione potrebbe non essere normalmente utilizzabile, a seconda della condizione del componente. - Le immagini e il suono potrebbero mancare per alcuni secondi quando la lettura comincia. - Le immagini e il suono potrebbero mancare per alcuni secondi quando si cambia la modalità d'ingresso. - La funzione del volume viene visualizzata quando si regola il volume del componente. - La riproduzione facile è anche disponibile usando il telecomando dell'amplificatore o del Player theatre. Leggere i manuali dei componenti.

• "HDAVI Control 2" è lo standard più recente (febbraio 2007) dei componenti Panasonic compatibili HDAVI Control. Questo standard è compatibile con i normali componenti HDAVI Panasonic.

Informazioni sul terminale SCART e HDMI

■ Presa Scart AV1

(RGB, VIDEO, Q-Link) Gli ingressi adatti per AV1 includono l'RGB (Rosso /

■ Presa Scarl AV2

(RGB, VIDEO, S-Video, Q-Link) AV2: I pin 15 e 20 sono dipendenti dalla commutazione S-VHS / VIDEO di AV2

■ Terminale HDMI

Segnale di ingresso che può essere visualizzato

COMPONENT (Y, PB, PR), HDMI

* simbolo: Segnale di ingresso compatibile

Nome del segnate	COMPONENT	HDMI
525 (480) / 60i	+	-
525 (480) / 60p	+	-
625 (576) / 50i	+	-
625 (576) / 50p	+	-
750 (720) / 60p	+	-
750 (720) / 50p	+	-
1.125 (1.080) / 60	+	-
1.125 (1.080) / 50	+	-
1.125 (1.080) / 60p		-
1.125 (1.080) / 50p		-

Note

- I segnali che non corrispondono alle specifiche sopra riportale possono non essere visualizzabili in modo corretto.

- I segnali sopra vengono riformattati per la visione ottimale sul display.

Domande e risposte

Prima di chiamare il tecnico per la riparazione, seguire queste semplici istruzioni per risolvere il problema. Se il problema persiste, rivolgersi al rivenditore Panasonic locale per l'assistenza.

Macchie bianche o fantasmi (disturbo)

- Controllare la posizione, direzione e collegamento dell'antenna.

Non ci sono né le immagini né il suono

- Il televisore è nella "modalita AV"? - Il cavo di alimentazione è collegato alla presa di corrente? - Il televisore è acceso? - Controllare il Menu immagine (pag. 22) e il volume. - Controllare che tutti i cavi SCART e i collegamenti necessari siano saldi.

Aspetto automatico

- L'aspetto automatico è progettato in modo da fornire il rapporto di aspetto migliore da usare per riempire lo schermo. Per il controllo dell'utente, vedere a pag. 36.

Bianco e nero / S-Video

● Usando il tasto AV, accertarsi che la selezione sia S-Video, e cioè AV2/AV2S (pag. 16).

Messaggi sullo schermo - l.e. EC/AV1

- Possono essere cancellati premendo semplicemente il tasto i. - Premerlo di nuovo per farli riapparire.

Le funzioni di registrazione TV diretta / Q-Link non registrano

Controllare il cavo SCART e il collegamento. Impostare anche "AV1 / AV2 out" nel menu funzioni (pag. 23).

Punti permanentemente accesi sullo schermo

A causa del processo di produzione usato in questa tecnologia, alcuni pixel potrebbero rimanere permanentemente accesi o spenti. Ciò non è un malfunzionamento.

Il contrasto è ridotto

Il contrasto si riduce nelle condizioni seguenti senza che l'utente esegua operazioni per alcuni minuti: - non c'è il segnale nella modalità DVB o AV - canale selezionato bloccato - canale selezionato invalido - menu visualizzato

	Problema	Rimedio
Schemo	Immagini confuse, disturbate	Impostare "2-NR" nel menu immagine (per eliminare il disturbo). (pag. 22)Controllare i prodotti elettrici vicini (automocie, motocicella, lampada a fluorescento).
	Le Immagini non vengono visualizzate	"Colore" o "Contrasso" nel menu immagine è regolato al minimo? (pag. 22)Controllare il sistema di colore. (pag. 25)
	Immagini sfocate o distorte (non c'è il suono o il volume è basso)	Impostare di nuovo i canali. (pag. 24)
Suono	Vengono visualizzate immagini insolite	Spegnere il televisore con l'interruttore di accensione / spegnimento principale e poi riaccenderlo.
	Non c'è il suono	La funzione di silenziamiento è attivata? (pag. 9)Il volume è regolato al minimo?
	Il livello del suono è basso o il suono è distorto	La recezione del segnale audio potrebore essere deteriorata.Impostare "MPX" (pag. 22) a "Mono" nel menu audio.Controllare il sistema audio. (pag. 25)
HDMI	Il suono non è normale	Impostare la regolazione del suono del componente collegato su "2cn L.PCM".Controllare l'impostazione "Ingresso HDMI" nel menu audio. (pag. 22)Se il problema è causato dal collegamento digitale, selezionare il collegamento del suono analogico. (pag. 31)
	Le immagini dal componente esterno sono insolite quando esso è collegato mediante HDMI	Il osvo HDMI è collegato correttamente? (pag. 34)Spegnere il televisore e il componente, e poi riaccenderli.Controllare il segnale di ingresso dal componente (pag. 37).Usare un componente compatibile EL/ACEA-661/661B.
Altro	Il televisore si dispone nella modalità di attesa	La funzione del timer di spegnimento automatico e attiva.Se le batterie sono installate correttamente? (pag. 6)Il televisore è stato acceso?Se seguirle le istruzioni del messaggio.Se il problema persists. rivogers al centro di assistenza autorizzato.
	Il telecomando non funziona
	Appare un messaggio di errore

Licenza

Riconoscimenti di marchi di fabbrica

- HDMI, il logo HDMI e High-Definition Multimedia Interface sono marchi di fabbrica o marchi registrati di HDMI Licensing LLC. - HDAVI Control™ è un marchio di fabbrica della Matsushita Electric Industrial Co., Ltd.

Caratteristiche tecniche

			TH-37PV7F TH-42PV7F TH-50PV7F
Allimentazione C.a. 220-240 V, 50 / 60 Hz
Comune perinale di visualizzazione	Uso medio 241 W 261 W 364 W
	Condizione di attesa 0,7 W 0,5 W
	Rapporto di visualizzazione		16:9
	Dimensioni dello schermo		94 cm (diagonale) 106 cm (diagonale) 127 cm (diagonale)819 mm (L) × 457 mm (A) 922 mm (L) × 516 mm (A) 1.106 mm (L) × 622 mm (A)
	dl pixel		737.280 (1.024 (L) × 720 (A)) [3.072 × 720 punt]	786.432 (1.024 (L) × 768 (A)) [3.072 × 768 punt]	1.049.088 (1.366 (L) × 768 (A)) [4.098 × 768 punt]
Strato	Altoparlante 160 mm × 42 mm × 2 pezzzi. 8 Uscita audio 20 W (10 W + 10 W), THD 10%		Ω
Sistemi di ricezione / Nome banda			PAL B, G, H, I, SECAM B, G, SECAM L / L*VHF E2 - E12 VHF R1 - R2 (ITALIA)VHFA - H (ITALIA) UHF E21 - E69CATV (S01 - S05) CATV S1 - S10 (M1 - M10)CATV S11 - S20 (U1 - U10) CATV S21 - S41 ((perbanda)
			PAL D, K, SECAM D, KVHF R1 - R2 VHF R3 - R6VHF R6 - R12 UHF E21 - E69
			PAL S25/60 Riproduzione di nastri NTSC con alcuni videoregistratori (VCR) PAL M.NTSC Riproduzione con videoregistratori (VCR) M.NTSCNTSC (SLO INGRESSO AV) Riproduzione con videoregistratori (VCR) NTSC
Antenna - retro			VHF / UHF
Condizioni operative			Temperatura : 0 °C - 35 °C
			Umidità : Umidità relativa 20% - 80% (senza condensa)
Terminali di connessione	AV1 (connettore tipo Scart)		Presa a 21 pin (ingresso audio / video, uscita audio / video, ingresso RGB, Q-Link)
	AV2 (connettore tipo Scart)		Pressa a 21 pin (ingresso audio / video, uscita audio / video, ingresso RGB, ingresso S-Video, Q-Link)
	HMDI		Connettore TIPO A @ Questo (televisione supporta la funzione "HDAVI Control 2"
	COMPONENT	VIDEO	Y 1,0 V[p-p] (inclusa sincronizzazione)PB, PR ±0,35 V[p-p]
		AUDIO L - R Tipo PIN RCA × 2	0,5 V[ma]
	Uscita	AUDIO L - R Tipo PIN RCA × 2	0,5 V[ms] (alla impedenza)
Dimensioni ( L × A × P )			917 mm × 665 mm × 320 mm (Con piedistallo)917 mm × 620 mm × 95 mm (Solo TV)	1.020 mm × 725 mm × 320 mm (Con piedistallo)1.020 mm × 680 mm × 95 mm (Solo TV)	1.210 mm × 639 mm × 370 mm (Con piedistallo)1.210 mm × 793 mm × 95 mm (Solo TV)
Poso			25,0 kg Net (Con piedistallo)23,0 kg Net (Solo TV)	28,0 kg Net (Con piedistallo)26,0 kg Net (Solo TV)	39,0 kg Net (Con piedistallo)37,0 kg Net (Solo TV)

Note

- Il design e i dati tecnici sono soggetti a modifiche senza preavviso. Peso e dimensioni indicati sono approssimativi. - Quest'apparecchio è conforme con gli standard EMC elencati sotto. EN55013, EN61000-3-2, EN61000-3-3, EN55020.
