Tipo di prodotto	Frigorifero combinato a libera installazione con congelatore
Marca	Rex
Modello	RFC290S
Capacità totale	285 litri
Capacità frigorifero	199 litri
Capacità congelatore	86 litri
Classe energetica	E (scala da A a G)
Classe climatica	N-ST (da 16 °C a 38 °C)
Dimensioni (A x L x P)	185 x 60 x 65 cm
Peso netto	62 kg
Alimentazione	220-240 V, 50 Hz
Potenza assorbita	120 W
Rumosità	39 dB(A)
Gas refrigerante	R600a (isobutano)
Sbrinamento	Automatico nel vano frigorifero, manuale nel congelatore
Illuminazione	LED interna
Ripiani	4 ripiani in vetro temperato
Cassetto frutta e verdura	1 cassetto trasparente
Vano congelatore	3 scomparti con cassetti
Sportello reversibile	Sì, con cerniere regolabili
Termostato	Manopola interna con regolazione MIN-MAX
Piedi regolabili	2 piedi anteriori
Manutenzione	Pulizia con panno umido e detersivo neutro
Sicurezza	Protezione contro il surriscaldamento del compressore
Ricambi e riparabilità	Ricambi originali disponibili per 10 anni

Domande frequenti - RFC290S REX

Come si imposta la temperatura del frigorifero RFC290S?

Ruotare la manopola del termostato su una posizione intermedia (1-2); per una temperatura più fredda, ruotare verso i numeri più alti. La posizione MIN riduce il raffreddamento, MAX lo aumenta.

Come pulisco l'interno del frigorifero?

Spegnere l'apparecchio, rimuovere ripiani e cassetti, lavare con acqua tiepida e bicarbonato, evitare detergenti abrasivi. Asciugare prima di riaccendere.

Cosa fare se il frigorifero non raffredda abbastanza?

Controllare che la spina sia inserita, la porta chiuda bene, la manopola del termostato non sia su MIN, e che le prese d'aria non siano ostruite. Se il problema continua, contattare il servizio assistenza.

Come si inverte la porta del frigorifero?

Svitare i perni e le staffe delle cerniere inferiori e superiori, spostare la maniglia e la guarnizione sul lato opposto. Si consiglia di farsi aiutare da due persone per evitare danni.

Come si sbrina il congelatore?

Quando lo strato di ghiaccio supera i 5 mm, spegnere l'apparecchio, togliere gli alimenti e lasciar sciogliere il ghiaccio. Non usare oggetti appuntiti o phon.

Qual è la classe energetica del modello RFC290S?

Il modello appartiene alla classe E in base all'etichetta energetica europea. I consumi sono indicati nella targhetta all'interno dell'apparecchio.

Come devo installare il frigorifero?

Posizionarlo in un luogo asciutto e ventilato, lontano da fonti di calore, lasciando almeno 10 cm di spazio sul fondo e dietro. Regolare i piedi per garantire stabilità.

Dove devo conservare gli alimenti?

Sui ripiani superiori gli alimenti già cotti, in quello centrale latticini e uova, nel cassetto frutta e verdura; nel congelatore carni e cibi congelati. Rispettare la catena del freddo.

Perché il frigorifero fa rumore?

Alcuni rumori sono normali (compressore, circolazione del gas refrigerante). Se il rumore è intenso, verificare che l'apparecchio sia in piano e che non tocchi mobili o pareti.

Dove posso trovare i ricambi originali?

I ricambi originali sono disponibili presso il servizio assistenza autorizzato per almeno 10 anni. Indicare modello e numero di matricola per individuare i pezzi corretti.

MANUALE UTENTE RFC290S REX

Ci congratuliamo con Lei per avere scelto un prodotto di qualità, concepito per rispondere alle esigenze della vita moderna.

La Sua nuova apparecchiatura è coperta da garanzia.

Il relativo certificato di garanzia lo trova qui allegato. Se dovesse mancare lo richieda al Rivenditore.

INDICE

Avvertenze e consigli importanti....Pag. 3

Installazione....Pag. 4

Posizionamento....Pag. 4

Distanziali posteriori....Pag. 4

Pulizia delle parti interne....Pag. 4

Collegamento elettrico....Pag. 4

Reversibilità delle porte.... Pag. 5

Uso e funzionamento....Pag. 6

Pannello comandi....Pag. 6

Funzionamento - regolazione della temperatura....Pag. 6

Ricircolo dell'aria....Pag. 6

Refrigerazione dei cibi e delle bevande....Pag. 6

Griglie mobili....Pag. 7

Posizionamento delle mensole della controporta....Pag. 7

Congelazione dei cibi freschi e conservazione dei cibi surgelati....Pag. 8

Cubetti di ghiaccio....Pag. 8

Scongelazione....Pag. 8

Lampada di illuminazione....Pag. 10

Pulizia periodica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pago. 10

Periodi di inattività....Pag. 10

Assistenza Tecnica e ricambi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pago. 11

È molto importante che questo libretto istruzioni sia conservato assieme all'apparecchiatura per qualsiasi futura consultazione. Se l'apparecchiatura dovesse essere venduta o trasferita ad un'altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere messo al corrente del funzionamento della macchina e delle avvertenze relative.

Queste avvertenze sono state redatte per la Vostra sicurezza e per quella degli altri. Vi preghiamo, dunque, di volerle leggere attentamente prima d'installare e di utilizzare l'apparecchiatura.

Qualora questa apparecchiatura, munita di chiusura magnetica, venisse usata in sostituzione di una con chiusura a scatto, consigliamo di rendere quest'ultima inservibile, prima di mettere da parte la vecchia apparecchiatura. Ciò eviterà che i bambini, giocando, vi rimangano intrappolati, con grave pericolo per la loro vita.

• Togliere la spina dalla presa di corrente prima di procedere a qualsiasi operazione di pulizia e manutenzione (come nel caso di sostituzione della lampadina, sulle apparecchiature che ne sono provviste).
• Quest'apparecchiatura è stata progettata per essere utilizzata da persone adulte. Fare attenzione, quindi, che i bambini non si avvicinino con l'intento di giocarvi.
• Ogni eventuale modifica che si rendesse necessaria all'impianto elettrico domestico, per poter installare l'apparecchiatura, dovrà essere eseguita solo da personale abilitato.
  ■ Assicurarsi, dopo aver installato l'apparecchiatura, che essa non appoggi sul cavo di alimentazione.
  ■ I frigoriferi e/o congelatori domestici sono destinati unicamente alla conservazione e/o congelazione degli alimenti.
• Durante il normale funzionamento il condensatore ed il compressore, che sono posti sul retro dell'apparecchiatura, si riscaldano sensibilmente. Assicurarsi quindi che l'installazione venga eseguita come da istruzioni riportate sul libretto. Un'aerazione insufficiente comporterà sicuramente un cattivo funzionamento e dei danni all'apparecchiatura.
  Se l'apparecchiatura viene trasportata in posizione orizzontale è possibile che l'olio contenuto nel compressore defluisca nel circuito refrigerante.
  L'asciare l'apparecchiatura in posizione verticale almeno 2 ore prima di metterla in funzione per dar modo all'olio di refluire nel compressore.

In tutte le apparecchiature di refrigerazione e congelazione ci sono delle superfici che si coprono di brina. A seconda del modello, tale brina può essere eliminata automaticamente (sbrinamento automatico) oppure manualmente. Non tentare mai di togliere la brina con un oggetto appuntito, si rischierebbe di danneggiare irrimediabilmente l'evaporatore. Utilizzare a tale scopo l'apposita paletta fornita con l'apparecchiatura.
■ Non mettere mai nello scompartimento a bassa temperatura (congelatore o conservatore) bibite gassate: possono esplodere.
- Non introdurre mai liquidi o alimenti caldi e non riempire fino all'orlo i recipienti muniti di coperchio.
- È pericoloso modificare o tentare di modificare le caratteristiche di quest'apparecchiatura.
■ Mai riparare l'apparecchiatura da soli. Le riparazioni effettuate da persone non competenti possono provocare dei danni. Contattare il Centro di Assistenza più vicino ed esigere solo ricambi originali.
- Questa apparecchiatura non contiene, nel circuito refrigerante e nell'isolamento, gas refrigeranti nocivi per l'ozono; tuttavia lo smaltimento deve avvenire in maniera adeguata e conforme alle norme vigenti per la protezione dell'ambiente.

Posizionamento

Collocare l'apparecchiatura lontana da fonti di calore, quali: termosifoni, stufe da riscaldamento, esposizione diretta ai raggi solari ecc.

Le migliori prestazioni si hanno con temperature dell'ambiente comprese tra:

+18°C e +43°C (Classe T);
+18°C e +38°C (Classe ST);
+16°C e +32°C (Classe N);
+10°C e +32°C (Classe SN).

La classe di appartenenza è riportata sulla targhetta matricola.

Assicurarsi che nella parte posteriore, superiore ed inferiore non ci siano ostacoli alla circolazione dell'aria.

Per un miglior rendimento dell'apparecchiatura, la distanza minima tra la parte superiore della stessa e l'eventuale pensile sovrastante dovrebbe essere di almeno 100 mm (esempio «A» in figura).
La soluzione da preferire sarebbe comunque quella illustrata nell'esempio (B) in figura (senza pensile).
È consentito anche il posizionamento con i fianchi aderenti a mobili adiacenti, purchè l'aria circoli liberamente nella parte posteriore e superiore.
Uno o più piedini regolabili, posti alla base del mobile, consentono un accurato livellamento.

Distanziali posteriori

Nel sacchetto della documentazione sono inseriti due distanziali da applicare sugli angoli superiori. Allentare le viti, inserire i distanziali sotto la testa della vite e riavvitare.

Pulizia delle parti interne

Prima dell'uso e del collegamento elettrico pulire tutte le parti interne con acqua tiepida e sapone neutro allo scopo di togliere il caratteristico odore di nuovo, indi asciugare accuratamente.

Non usare detersivi né polveri abrasive che sono dannose alle finiture.

Collegamento elettrico

Assicurarsi, prima di inserire la spina nella presa di corrente, che la tensione e la frequenza riportate sulla targhetta matricola corrispondano a quelle dell'impianto domestico.

È ammessa una oscillazione di ±6% sulla tensione nominale.

Per il funzionamento a tensioni diverse si dovrà utilizzare un autotrasformatore di potenza adeguata.

È indispensabile che l'apparecchiatura sia collegata ad una efficiente presa di terra.

A tale scopo la spina del cavo di alimentazione è dotata dell'apposito contatto.

Qualora la presa di corrente dell'impianto domestico non sia collegata a terra, allacciare

l'apparecchiatura ad un impianto di terra a parte, conformemente alle norme in vigore, consultando in proposito un tecnico specializzato.

La Casa Costruttrice declina ogni responsabilità qualora questa norma antinfortunistica non fosse rispettata.

Questa apparecchiatura è conforme al D.M. 13/4/89 e alla Direttiva Comunitaria CEE n. 87/308 del 2/6/87 relativa alla soppressione dei disturbi radio.

CE Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

-73/ 23/ CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;
-89/ 336/ CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni.

Reversibilità delle porte

Prima di ogni operazione staccare la spina dalla presa di corrente.

Per l'inversione operare come segue:

estrarre la griglia di aerazione (D) inserita a scatto;

smontare la cerniera inferiore (E) svitando le due viti che la fissano;

togliere la porta inferiore sfilandola dalla cerniera intermedia;

smontare la cerniera intermedia (H);

togliere la porta superiore sfilandola dal perno superiore (A);

svitare il perno superiore (A) e la rondella (B) dalla cerniera superiore (C) e rimontarli sul lato opposto;

togliere i due tappi (dove previsto), liberando così i fori per i perni cerniera, e rimontarli sugli opposti lati;

rimontare la porta superiore;

rimontare la cerniera intermedia sul lato opposto;

rimontare la porta inferiore;

rimontare la cerniera inferiore (E) sul lato opposto utilizzando le due viti tolte precedentemente;

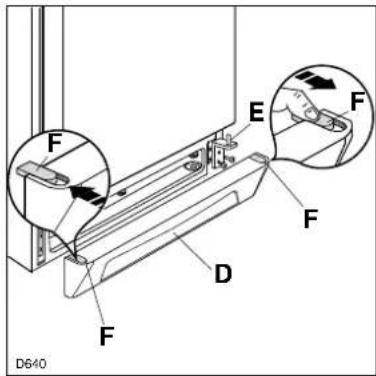

sfilare il copri-foro (F) dalla griglia di aerazione (D) spingendolo nel senso della freccia e rimontarlo sul lato opposto;

rimontare la griglia di aerazione (D) inserendola a scatto.

Per l'allineamento delle porte si può operare sia sulla cerniera intermedia che sulla cerniera superiore:

la cerniera intermedia (H) si regola in orizzontale, con l'ausilio di un attrezzo, dopo aver allentato le due viti;

la cerniera superiore (C) si regola allentando il dado (A), con una chiave da 10 mm, agendo come da figura.

Attenzione

Ultimata la reversibilità delle porte, accertarsi che tutte le viti siano ben serrate e controllare che la guarnizione magnetica sia aderente al mobile. Se la temperatura ambiente è fredda (ad es. in inverno), può succedere che la guarnizione non aderisca perfettamente al mobile. In tal caso attendere il naturale rinvenimento della guarnizione stessa oppure accelerare tale processo riscaldando la parte interessata con un normale asciugacapelli.

A - Manopola termostato per la regolazione della temperatura
B - Lampada spia di funzionamento

Funzionamento - regolazione della temperatura Per far funzionare l'apparecchiatura, ruotare in senso orario la manopola del termostato (A) dalla posizione di arresto «O» ad una posizione successiva (la lampada spia «B» si accenderà) in funzione del freddo desiderato:

numeri bassi = meno freddo

numeri alti = più freddo

La temperatura all'interno dell'apparecchiatura si regola automaticamente; generalmente la posizione intermedia della manopola è la più indicata.

Con la manopola sui numeri più alti, a temperatura ambiente elevata ed una notevole quantità di alimenti, il funzionamento può essere continuo con formazione di brina o ghiaccio sulle superfici di raffreddamento.

In tal caso è necessario posizionare la manopola sui numeri più bassi, in modo da consentire lo sbrinamento automatico e, di conseguenza un minor consumo di energia elettrica.

Ricircolo dell'aria

Alcuni modelli sono dotati di uno speciale dispositivo, denominato "Dynamic Air Cooling" (D.A.C.), che svolge l'importante funzione di uniformare la temperatura all'interno del vano frigorifero, evitando così le tradizionali stratificazioni del freddo, che creano temperature meno fredde negli scomparti più alti dell'apparecchiatura.

Ciò garantisce la corretta temperatura di conservazione dei diversi alimenti, senza dover prestare alcuna attenzione su quale ripiano porli.

La tecnologia "D.A.C." garantisce quindi grande efficienza prestazionale e massima libertà nell'utilizzo dell'apparecchiatura.

Il dispositivo è assolutamente automatico e non richede alcun intervento supplementare da parte dell'utilizzatore, entrando in funzione al momento dell'accensione dell'apparecchiatura.

Spegnendo l'apparecchiatura, operazione che avviene portando la manopola del termostato sulla posizione «O», viene disattivato anche il dispositivo del ricircolo forzato dell'aria (D.A.C.).

Refrigerazione dei cibi e delle bevande

Per utilizzare nel modo migliore lo scomparto refrigerante è necessario:

non introdurre nella cella vivande calde o liquidi in evaporazione;

coprire o avvolgere gli alimenti (specie se contengono aromi);

disporre gli alimenti in modo che l'aria possa circolare liberamente attorno ad essi.

Carne (di tutti i tipi): va avvolta con del protettivo. Tempo massimo di conservazione: 1-2 giorni.

Cibi cotti, piatti freddi, ecc. devono essere ben coperti e si possono disporre su qualsiasi griglia.

Frutta e verdura ben pulite, vanno poste nel cassetto previsto.

Banane, patate, cipolla ed aglio, se non sono confezionati, non vanno messi in frigorifero.

Griglie mobili

Sulle pareti della cella sono ricavate delle guide che consentono un inserimento delle griglie in varie posizioni (Fig. 1).

Posizionamento delle mensole della controporta

Le mensole della controporta possono essere cambiate di posizione. L'operazione si effettua in questo modo:

forzare gradualmente la mensola nel senso

indicato dalle frecce fino ad ottenere lo sganciamento, indi rimontarla nella posizione desiderata.

Per una pulizia più accurata la mensola superiore può essere tolta agendo nel senso indicato dalle frecce e quindi ricollocata nella sua posizione.

Congelazione dei cibi freschi e conservazione dei cibi surgelati

Lo scomparto ✉ adati o alla congelazione di cibi freschi e alla conservazione a lungo termine di cibi congelati e surgelati.

Congelazione dei cibi freschi

Per la congelazione non è necessario variare la posizione della manopola del termostato da quella di normale funzionamento. Tuttavia, volendo ottenere una congelazione più rapida, ruotare la manopola del termostato verso i numeri più alti. Con la manopola in quest'ultima posizione, la temperatura nello scomparto refrigerante potrebbe scendere al di sotto di 0°C; se ciò si verificasse riportare la manopola del termostato verso un numero più basso.

Per ottenere i massimi vantaggi dal processo di congelazione diamo alcuni consigli importanti:

■ porre i cibi da congelare nel vano superiore dello scomparto congelatore, in quanto questo è il punto più freddo;
- la quantità massima di alimenti che possono essere congelati in 24 h è riportata sulla «targhetta matricola».
■ congelare solo alimenti di ottima qualità, freschi e ben puliti;
■ dividere tutto in piccole parti, in modo da favorire la rapidità della congelazione e consentire lo scongelamento solo della quantità necessaria;
■ avvolgere gli alimenti con protettivo adatto (es. fogli di alluminio), ben aderente ai cibi e ben chiuso;
- è consigliabile indicare sulla confezione oppure sulle apposite schede (se in dotazione) la data di congelazione al fine di poter controllare il tempo di conservazione;
■ sulla controporta oppure sulla scheda (se in dotazione) sono schematizzati alcuni tipi di animali e alimenti ed i mesi (numero) di conservazione dal momento della congelazione;
■ evitare di mettere i prodotti da congelare a contatto di quelli già congelati; ciò eviterà lo scongelamento di questi ultimi.

Non mettere nello scomparto congelatore bevande gassate in contenitori chiusi: potrebbero scoppiare.

Conservazione dei cibi surgelati

■ Assicurarsi che i surgelati siano stati ben conservati dal rivenditore;
- che il trasporto, dall'acquisto alla sistemazione nel congelatore, sia breve;
■ non superare il periodo di conservazione indicato sulle confezioni;
■ non aprire troppo frequentemente la porta e non lasciarla aperta più del necessario.

Dopo un periodo di inattività, introdurre gli alimenti nell'apparecchiatura dopo averla fatta funzionare per almeno due ore con la manopola del termostato sul numero più alto; quindi, ruotare la manopola sulla posizione intermedia.

Importante

In caso di scongelamento per cause accidentali, ad esempio per mancanza di corrente, sarà necessario consumare i cibi entro breve tempo o cucinarli subito e ricongelarli. Se l'interruzione è breve (da 6 a 8 ore) e il congelatore è carico, i cibi non subiranno alcuna alterazione.

Cubetti di ghiaccio

L'apparecchiatura è corredata con una o più vaschette per la formazione dei cubetti di ghiaccio; queste vanno riempite di acqua potabile e riposte nell'apposito scomparto.

Si raccomanda di non usare utensili metallici per staccare le vaschette.

Non ingerire mai i ghiaccioli o i cubetti di ghiaccio appena tolti dall'apparecchiatura perché potrebbero provocare ustioni.

Scongelazione

Gli alimenti surgelati o congelati, prima di essere usati, possono essere scongelati in un frigorifero o a temperatura ambiente, a seconda del tempo disponibile per l'operazione.

I pezzi piccoli possono essere cucinati direttamente appena tolti dal congelatore; in questo caso, però, il tempo di cottura sarà più lungo.

Sbrinamento

Sull'evaporatore dello scomparto refrigerante la brina viene eliminata automaticamente ad ogni arresto del compressore.

L'acqua derivante dallo sbrinamento, tramite un apposito convogliatore, viene raccolta in una bacinella posta nella parte posteriore sopra il compressore dell'apparecchiatura, da dove evapora.

Si raccomanda di pulire periodicamente il foro di scarico dell'acqua di sbrinamento, posto nella parte centrale dell'apposito convogliatore dello scomparto frigorifero, utilizzando l'apposito «pulitore» che si trova nel foro.

Nello scomparto ✘ brina deve essere eliminata ogniqualvolta si è formato uno spessore di 4 mm circa, utilizzando l'apposita paletta raschiabrina fornita con l'apparecchiatura.

Si raccomanda di non impiegare utensili metallici per asportare la brina, al fine di evitare gravi danni all'apparecchiatura.

Qualora si formasse uno spesso strato di ghiaccio, sarà necessario effettuare un completo sbrinamento, procedendo come segue:

■ staccare la spina dalla presa di corrente o porre la manopola del termostato in posizione «O»;
■ avvolgere gli alimenti in parecchi fogli di giornale e riporli in un luogo molto fresco;

■ lasciare la porta aperta e inserire nell'apposita sede la paletta raschiabrina come grondaia di prolungamento; porre al disotto, una bacinella per la raccolta dell'acqua derivante dallo sbrinamento;

■ a sbrinamento avvenuto asciugare accuratamente lo scomparto congelatore;
■ conservare la paletta raschiabrina per utilizzi successivi;
■ reinserire la spina nella presa; posizionare la manopola del termostato sul numero più alto. Dopo due o tre ore di funzionamento riportare la manopola sulla posizione intermedia.

Le aperture della porta possono favorire la formazione di brina, più accentuata sulla parte alta dell'apparecchiatura.

Per toglierla utilizzare l'apposita paletta raschiabrina.

MANUTENZIONE

Staccare la spina dalla presa di corrente prima di eseguire qualsiasi operazione.

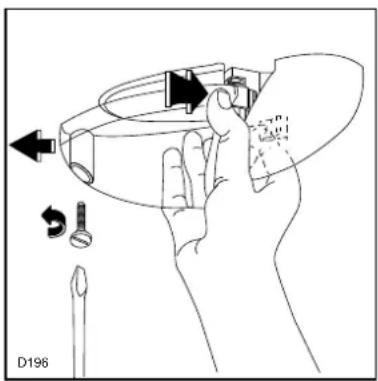

Lampada di illuminazione

In caso di difettosità la lampada di illuminazione è facilmente sostituibile (vedi figura).

Sostituirla con una di pari potenza (la potenza massima è riportata sul diffusore luce).

Fig. 4

Pulizia periodica

Pulire l'interno con acqua tiepida e bicarbonato di soda;

pulire il condensatore ed il motocompressore con una spazzola o un aspirapolvere. Questa operazione migliorerà il funzionamento con conseguente risparmio di energia.

Periodi di inattività

Durante i periodi in cui l'apparecchiatura non è in funzione osservare le seguenti precauzioni:

staccare la spina dalla presa di corrente;

togliere tutti gli alimenti;

sbrinare e pulire l'interno e tutti gli accessori;

lasciare le porte socchiuse per evitare la formazione di odori sgradevoli.

ASSISTENZA TECNICA E RICAMBI

Qualora l'apparecchiatura presentasse qualche disfunzione, è bene controllare:

■ che la spina sia ben inserita nella presa di corrente;
■ che non manchi l'energia elettrica;
■ che la manopola del termostato si trovi in posizione intermedia.

Inoltre:

se l'apparecchiatura è eccessivamente rumorosa verificare che i fianchi non siano a contatto con mobili o schienali che possono causare rumore o vibrazioni;
■ se vi sono tracce di acqua sul fondo dello scomparto, verificare che il foro di deflusso dell'acqua derivante dallo sbrinamento non sia ostruito.

Dopo le verifiche di cui sopra, se la disfunzione dovesse permanere, è bene chiamare il Centro di Assistenza Tecnica più vicino.

La Casa Costruttrice non risponde delle possibili inesattezze, imputabili a errori di stampa o di trascrizione, contenute nel presente opuscolo. Si riserva di apportare ai propri prodotti quelle modifiche che ritenesse necessarie o utili, anche nell'interesse dell'utenza, senza pregiudicare le caratteristiche essenziali di funzionalità e sicurezza.

Per un sollecito intervento è importante, all'atto della chiamata, indicare il tipo di difetto, il modello di apparecchiatura (Mod.), il numero di prodotto (Prod. No.) e il numero di fabbricazione (Ser. No.), rilevati dal certificato di garanzia o dalla targhetta matricola posta all'interno dell'apparecchiatura.

Fig. 5

I ricambi originali, certificati dal costruttore del prodotto, e contraddistinti dal seguente marchio

si trovano solo presso i nostri Centri di Assistenza Tecnica e Negozi di Ricambi Autorizzati.
