MANUALE UTENTE Viera TX-20LA1V PANASONIC

Manuale di istruzioni

Televisore con schermo a cristalli liquidi

Numero di modello

TX-14LA1F

TX-14LA1V

TX-17LA1F

TX-17LA1V

TX-20LA1F

TX-20LA1V

Il televisore con schermo a cristalli liquidi visualizzato in figura è il modello TX-20LA1F / TX-20LA1V.

Prima di utilizzare il televisore, leggere queste istruzioni e conservarle per riferimento futuro.

Complimenti!

Gentile Cliente Panasonic,

La rigraziamo per l'acqiusto e Le auguriamomolti anni di divertimento con il vostro nuovo televisore. La sezione Guida di avviamento rapido all'inizio di questo manuale di istruzioni vi consente di utilizzare il televisore il più velocemente possibile. È consigliabile leggere tutto il manuale e di tenerlo a portata di mano per farvi riferimento durante la scoperta delle funzioni avanzate offerte da questo televisore.

Indice

Accessori....2

Avvertenze e precauzioni.... 3

Installazione delle batterie del telecomando .... 3

Distacco e rimontaggio della copertura dell'antenna 4

Distacco e rimontaggio della copertura del cavo ..... 4

Come utilizzare il supporto dello schermo a cristalli liquidi ..... 4

Guida rapida 5

Comandi base: pannello superiore e telecomando... 7

Uso dei menu sullo schermo....8

Menu immagine 9

Menu audio 10

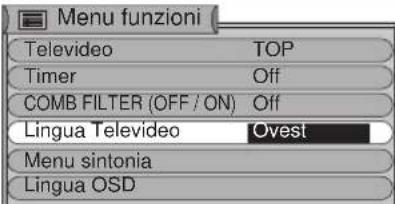

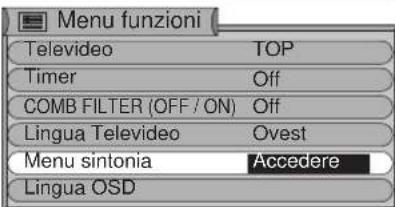

Menu funzioni....11

Menu sintonia - descrizione generale 12

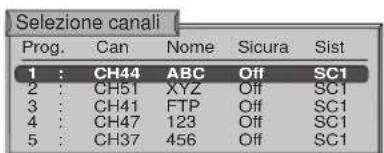

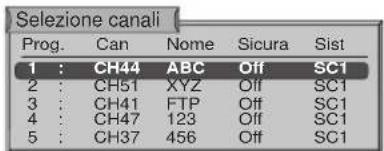

Menu sintonia - selezione canali 13

Aggiungere o eliminare un canale 13

Spostare un canale.... 13

Sintonizzare un canale 13

Rinominare un canale.... 14

Bloccare un canale 14

Modificare il sistema audio di un canale ..... 14

Menu sintonia - Automatica (ATP).... 15

Menu sintonia - Sintonia manuale.... 16

Sintonia manuale (dal pannello superiore) ..... 16

Comandi ASPECT 17

Collegamenti audio / video.... 22

Collegamento di cuffie / auricolari.... 22

Come collegare i terminali di ingresso.... 23

Guida alla soluzione dei problemi 24

Manutenzione 25

Informazioni sulla presa Scart e S-video 25

Caratteristiche tecniche 26

Accessori

Verificare di disporre di tutti gli accessori e componenti qui illustrati

□ Manuale di istruzioni (TQBC0660)

Telecomando (EUR511272)

□ Certificato di garanzia

Pile per il telecomando (2 · formato R6 (UM3))

Adattatore di rete e conduttore di rete

- Adattatore di rete:

N0JZHJ000001 (TX-14LA1F / V)

N0JZHK000011

(TX-17LA1F / V, TX-20LA1F / V)

- Conduttore di rete: (K2CR2DA00007)

MATSUSHITA ELECTRIC INDUSTRIAL CO., LTD. dichiara che questo apparecchio modello TX-14LA1F, TX-14LA1V, TX-17LA1F, TX-17LA1V, TX-20LA1F, TX-20LA1V é conforme al D. M. 28/08/1995 Nr. 548, Ottemperando alle prescrizioni di cui al D. M. 25/06/1985 (par. 3, All. A) ed al D. M. 27/08/1987 (par. 3, All.I).

Avvertenze e precauzioni

• Questo televisore è progettato per il funzionamento a 15 V in c.c.
• Per prevenire danni che possono provocare folgorazioni o incendio, non esporre questo televisore alla pioggia o a umidità eccessiva. Questo televisore non deve essere esposto a spruzzi o schizzi d'acqua e su di esso non si devono appoggiare oggetti pieni di liquido, come vasi.
  • ATTENZIONE: ALTA TENSIONE!!!

Non rimuovere il coperchio posteriore, perché altrimenti diventerebbero accessibili le parti in cui transita la corrente. All'interno non ci sono parti che richiedono l'intervento dell'utente.

• Videogiochi / home computer

L'uso prolungato di videogiochi o di home computer con qualsiasi televisore può causare sullo schermo una 'ombreggiatura' permanente. È possibile limitare questo tipo di danno irreversibile al pannello dello schermo a cristalli liquidi osservando i punti seguenti:

• Ridurre la luminosità e i livelli di contrasto al livello minimo necessario per la visualizzazione.
• Non lasciare un fermo immagine visualizzato per un lungo periodo, perché ciò causa la permanenza sullo schermo a cristalli liquidi del televisore di un residuo di immagine permanente.
• Esempi di fermo immagine sono logo, videogiochi, immagini digitalizzate, Televideo e immagini visualizzate in modo 16:9.
• Questo tipo di danno al pannello a cristalli liquidi non costituisce un difetto di funzionamento e in quanto tale non è coperto dalla garanzia Panasonic.
• L'interruttore di accensione (ON) e spegnimento (OFF) di questo apparecchio non esclude completamente l'apparecchio TV dalla sorgente di alimentazione.

Staccare la spina del cavo di alimentazione dalla presa di corrente di rete prima di procedere a qualsiasi altro collegamento del televisore con altri dispositivi, o nel caso in cui si pensi di non utilizzare l'apparecchio per un lungo periodo di tempo.

Nota:

Se non si spegne il televisore quando cessano le trasmissioni della stazione televisiva, dopo 30 minuti l'apparecchio entra automaticamente in modo di attesa. Questa funzione non è operativa quando il televisore è in modo AV.

- Cura del contenitore e del pannello dello schermo a cristalli liquidi

Rimuovere la spina di rete dalla presa di rete a muro. È possibile pulire il contenitore e il pannello a cristalli liquidi con un panno morbido imbevuto di detergente delicato e acqua. Non utilizzare soluzioni contenenti benzolo o petrolio.

• Se la temperatura dell'ambiente è fredda, è possibile che l'immagine impieghi un breve tempo per raggiungere la luminosità normale, ma non si tratta di un malfunzionamento. (Dopo un breve momento, l'immagine raggiunge la luminosità normale).
• Una ventilazione adeguata è essenziale per prevenire guasti ai componenti elettrici; raccomandiamo di lasciare uno spazio di almeno 10 cm intorno a questo ricevitore televisivo anche quando viene posto all'interno di un armadietto o tra i ripiani di uno scaffale.
• Evitare di esporre il televisore alla diretta luce del sole o ad altre sorgenti di calore. Per prevenire possibili incendi, non porre candele o qualsiasi altro tipo di fiamma viva sopra o nelle vicinanze dell'apparecchio TV.

Installazione delle batterie del telecomando

①23

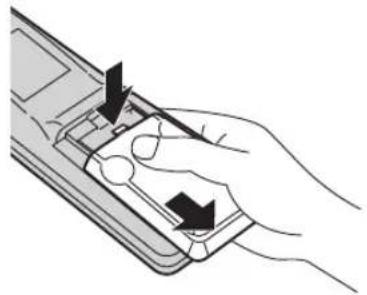

Farscivolare il coperchio dal corpo del telecomando

Due di formato R6 (UM3)

Inserire le batterie osservando le polarità corrette (+) e (−)

Rimontare il coperchio

• Assicurarsi che le batterie siano collocate rispettando la corretta polarità.
• Non mettere insieme batterie vecchie e nuove. Rimuovere immediatamente le batterie vecchie ed esaurite.
• Non mescolare tipi di batterie diversi, ad esempio batterie alcaline con batterie al manganese né utilizzare batterie ricaricabili (Ni - Cad).

Distacco e rimontaggio della copertura dell'antenna (TX-17LA1, TX-20LA1)

TX-17LA1

Distacco Distacco

1. Afferrare la copertura per la parte inferiore e inizialmente tirarla alquanto verso se stessi.
2. Estrarla poi lentamente nella direzione verso il basso.

Rimontaggio Rimontaggio

1. Inserire le sporgenze dentate (in 4 punti) presenti sulla parte superiore.
2. Spingere in dentro sino a quando si ode un leggero scatto.

TX-20LA1

1. Afferrare l'apertura e inizialmente tirare la copertura alquanto verso se stessi per sganciare le sporgenze dentate (una su ciascuno dei due lati, destro e sinistro).
2. Estrarla poi lentamente nella direzione verso il basso.

1. Inserire le sporgenze dentate (in 4 punti) presenti sulla parte superiore.
2. Spingere in dentro sino a quando si ode un leggero scatto.

Distacco e rimontaggio della copertura del cavo (TX-17LA1, TX-20LA1)

Distacco Rimontaggio

1. Sganciare le sporgenze dentate ubicate sull'estremità superiore.
2. Estrarla poi lentamente nella direzione verso l'alto.

1. Inserire le sporgenze dentate (in due punti) presenti sulla parte inferiore.
2. Spingerla in dentro sino a quando si ode un leggero scatto.

Nota:

A seconda del tipo di cavo utilizzato, la chiusura della copertura può risultare impossibile. In tali casi si consiglia di istradare il cavo attraverso la copertura dell'antenna.

Come utilizzare il supporto dello schermo a cristalli liquidi

Regolare il supporto all'angolazione desiderata. È possibile regolare l'angolazione del supporto da 5° in avanti a 15° all'indietro.

Collegare l'antenna e gli apparecchi accessori

②

1 Collegare il conduttore della rete all'adattatore di rete.
2 Collegare la spina in c.c. dell'adattatore di rete alla presa DC IN.
3 Inserire nella presa della rete domestica.

• Accertarsi di utilizzare il cavo di alimentazione e l'adattatore di rete inclusi negli accessori.
• Non utilizzare nessun adattatore di rete diverso da quello per l'apparecchio specificato.
• Se non si utilizza il televisore per lungo tempo, disinserire l'adattatore di rete.
  • Non appoggiare nessun oggetto sull'adattatore di rete.
  • Non utilizzare l'adattatore di rete all'esterno.
• Non tentare di riparare l'adattatore di rete se è rotto o se non funziona correttamente. Affidare la riparazione al responsabile del servizio di assistenza.
  • Non cercare di aprire l'adattatore di rete.
• Per pulire l'adattatore di rete, non utilizzare acqua o un panno bagnato.

3

Per accendere il televisore, premere l'interruttore apposito situato sulla TV con schermo a cristalli liquidi.

NOTE IMPORTANTI

Esistono due maniere di commutare il televisore al modo di attesa.

(A) Premere l'interruttore sulla TV con schermo a cristalli liquidi e controllare che il LED ROSSO sia acceso.

OPPURE

(B) Premere il tasto di attesa Ⓞ sul telecomando.

È possibile accendere il televisore tramite il telecomando se è stato commutato in modo di attesa utilizzando il metodo (A) o il metodo (B).

Guida rapida

4

Selezionare il proprio Paese

Per la Svizzera e il Belgio, selezionare la lingua desiderata Per la sintonizzazione manuale, premere il tasto verde. Vedere pagina 16.

5

Premere il tasto rosso. Per avviare la sintonia automatica[ATP]

La sintonia Auto funzioni [ATP] ha inizio, le stazioni vengono individuate e memorizzate.

Comandi base: pannello superiore e telecomando

F (Selezione della funzione) Visualizza le funzioni dei menu a schermo. Premere ripetutamente per passare da una funzione all'altra: Volume, BACKLIGHT, Contrasto, Luminosità, Colore, Nitidezza, Tinta (in modalità NTSC), Bassi, Acuti, Bilanciamento e Sintonia.

Aumenta o diminuisce la posizione del programma di una unità. Dopo avere selezionato una funzione, premere per aumentare o diminuire il livello. Quando in modo Standby, serve per accendere l'apparecchio TV

Uso dei menu sullo schermo

Molte delle funzioni disponibili in questo televisore possono essere utilizzate attraverso il sistema di menu Display a schermo. Utilizzare il telecomando come indicato di seguito per accedere alle funzioni e modificarle in base alle proprie esigenze.

I tasti PICTURE, SOUND e SET UP sono utilizzati per aprire i menu principali e inoltre per tornare al menu precedente

I tasti direzionali sono utilizzati per spostare il selettore sulle diverse opzioni dei menu

I tasti direzionali sono utilizzati per accedere ai menu, regolare i livelli o selezionare opzioni

Il pulsante STR è utilizzato con molte funzioni per memorizzare le impostazioni dopo aver eseguito le regolazioni e impostate le opzioni.

Il tasto TV/AV è utilizzato per uscire dal sistema dei menu e ritornare allo schermo per la visione normale

Ogni volta che viene visualizzato unmenu sull'apparecchio TV, sullo schermo viene visualizzata una finestra di aiuto. Questa finestra indica quali pulsanti del telecomando sono utilizzati per spostarsi all'Infinterno delmenumostrato. Per una descrizionedelle funzioni dei pulsanti, vedere la descrizione presente nella finestra.

Note:

• Se si preme il pulsante HELP quando è visualizzato un menù, la casella “Istruzioni” non sarà visibile. Premere nuovamente il pulsante Help per mostrare la casella “Istruzioni”.
• La finestra di aiuto non è visualizzata nelle figure del menu riprodotte in questo libretto di istruzioni per questioni di spazio.

La casella Istruzioni della Guida a schermo

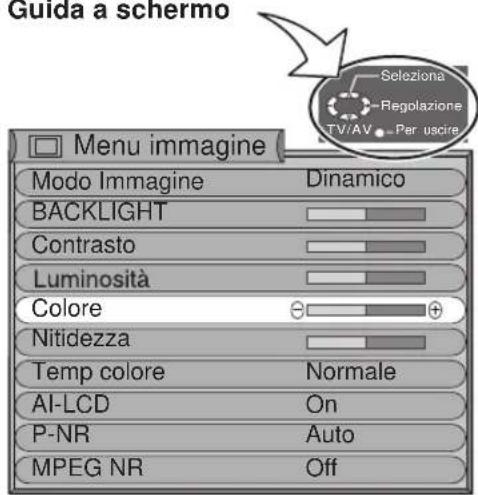

Premere il pulsante di menu IMMAGINE

Spostarsi sulle opzioni di menu prescelte

Eseguire le regolazioni.

Premere il pulsante TV/AV in qualunque momento per uscire dai menu.

Modo immagine

Si ha la possibilità di scegliere tre diverse impostazioni dello schermo: Dinamico, Normale e Cinema.

In ogni impostazione è possibile regolare e memorizzare il Contrasto, la Luminosità, la Tinta (solo in NTSC), ilColore, laNitidezza e la Temp del colore in base alle proprie esigenze (ad esempio, possono essere necessarie impostazioni diverse per lo sport, i film, il telegiornale, ecc.).

Il modo Visualizzazione prevede fino a tre impostazioni differenti per ciascuna fonte del segnale: antenna, AV1(compreso RGB) e AV2. Le modifiche sono memorizzate automaticamente.

Se si analizza e si elabora l'immagine in entrata, tutti e tre i modi offrono funzioni automatiche di miglioramento dell'immagine.

BACKLIGHT Contrasto Colore Luminosità Nitidezza

Consente di aumentare o diminuire il livello di queste opzioni in base alle proprie preferenze personali.

Tinta

Con una fonte di segnale NTSC collegata all'apparecchio TV, la tonalità del colore può essere regolata secondo le esigenze.

Temp colore

Consente di impostare la tonalità generale del colore dell'immagine. Scegliere fra Fredda, Calda e Normale.

AI-LCD

Consente di impostare la tonalità complessiva del colore dell'immagine.

P-NR

Riduce automaticamente i disturbi all'immagine indesiderati. (off per disabilitare questà funzione)

MPEG NR

Riduce i disturbi di origine MPEG.

Questa funzione è efficace per la riduzione dei disturbi di blocco digitale che si verificano nel corso della visione di dischi DVD o VCD, o durante le trasmissioni televisive digitali. L'effetto viene modificato in base alla scena ed all'immagine.

Nota:

MPEG Tecnologia di compressione dei segnali dell'immagine utilizzata nei dischi DVD e VCD, e nelle trasmissioni televisive digitali.


Menu immagine
Modo Immagine	Dinamico
BACKLIGHT
Contrasto
Luminosità
Colore
Nitidezza
Temp colore	Normale
AI-LCD	On
P-NR	Auto
MPEG NR	Off

Menu immagine
Modo Immagine	Dinamico
BACKLIGHT
Contrasto
Luminosità
Colore
Nitidezza
Temp colore	Normale
AI-LCD	On
P-NR	Auto
MPEG NR	Off

Menu immagine
Modo Immagine	Dinamico
BACKLIGHT
Contrasto
Luminosità
Colore
Nitidezza
Temp colore	Normale
AI-LCD	On
P-NR	Auto
MPEG NR	Off

Premere il pulsante di menu AUDIO

Spostarsi sulle opzioni di menu prescelte

Eseguire le regolazioni.

Premere il pulsante TV/AV in qualunque momento per uscire dai menu.

Premere il pulsante STR dopo aver modificato una funzione per memorizzare l'impostazione come default (sostituendo l'impostazione predefinita).

SOUND

TV/AV

STR

Volume Consente di impostare il volume.

Bassi Aumenta o diminuisce i suoni bassi e profondi

Acuti Aumenta o diminuisce i suoni alti e acuti.

Bilanciamento I livelli dell'audio tra gli altoparlantidestro esinistro possono essere regolati in base alla posizione di ascolto.

Volume cuffia Può essere modificato indipendentemente dagli speaker del televisore, affinché tutti possano godere dell'ascolto ad un volume di loro gradimento.

MPX In genere l'impostazione su Stereo consente di ottenere la migliore riproduzione. Se la ricezione peggiora o se il servizio non è disponibile, selezionare Mono. Se si trasmette un segnale mono, è possibile inoltre selezionare le opzioni Mono (M1) e (M2).

Modo audio La qualità del suono nel corso della visione di programmi musicali o di drammi può essere migliorata selezionando la modalità appropriata, Musica o Parlato.

Presenza Per sperimentare l'effetto sala da concerto, On l'opzione Presenza.

È anche possibile farlo premendo il tasto Presenza. I benefici del suono Presenza sono enormi. Si può essere completamente avvolti dal suono; come se ci si trovasse in una sala da concerto o in un cinema. Non è possibile ottenere l'effetto Presenza senza l'uso di altoparlanti surround esterni.

Menu audio

Menu audio

Menu audio

Menu audio

Premere il pulsante di menu SET UP

Spostarsi sulle opzioni di menu prescelte

Eseguire le regolazioni

Premere il pulsante TV/AV in qualunque momento per uscire dai menu.

Televideo	Consente di scegliere fra i modi TOP / normale. Vedere pagina 19.
Timer	Consente di spegnere il televisore entro un arco di tempo che può andare da 0 a 90 minuti con intervalli di 15 minuti.
COMB FILTER (OFF / ON)	La funzione COMB FILTER (OFF / ON) serve per esaltare i dettagli delle immagini.Vi consigliamo di utilizzare ON con sorgenti di alta qualità come DVD, fermi immagine, o foto.Selezionare OFF per visualizzare altre sorgenti.
Lingua Televideo	Seleziona l'impostazione del carattere, affinché tutti i caratteri necessari siano disponibili per le pagine del televideo (ad esempio i caratteri cirillici, ecc.).Modo LingueOvest: Inglese, francese, tedesco, greco, italiano, spagnolo, svedese, turcoEst1: Ceco, inglese, estone, lettone, rumeno, russo, ucrainoEst2: Ceco, inglese, tedesco, ungherese, lettone, polacco, rumeno
Menu sintonia	Consente di accedere a molte altre funzioni, incluse Selezione canali e ATP. Vedere pagina 12.
Lingua OSD	Consente di modificare la Lingua OSD indipendentemente dal paese che viene scelto nell'impostazione del televisore.
< Nel corso della modalità AV >
Standard col.	In modalità AV, viene visualizzato il sistema dei colori. In base al segnale di trasmissione ricevuto.consente di selezionare lo standard di trasmissione corretto.
Cor. volume	In modalità AV viene visualizzata la funzione di correzione del volume. Per ogni singola modalità AV si può predisporre un diverso livello di volume. Tutti i livelli di volume vengono memorizzati.

Menu sintonia — descrizione generale

Premere il pulsante di menu SET UP

Spostarsi sull'opzione di menu Sintonia

Accedere al menu Sintonia

Spostarsi sulle opzioni di menu prescelte

Eseguire le regolazioni

Premere il pulsante TV/AV in qualunquemomento per uscire dai menu

Premere il pulsante STR dopo avermodificato alcune funzioni consente di memorizzare l'impostazione come default (sostituendo l'impostazione predefinita).

SET UP

TV/AV

Selezione canali

Consente l'accesso al fine di personalizzare le impostazioni di programma (es: aggiungere o eliminare una posizione di programma). Vedere pagina 13.

ATP

Consente di sintonizzare di nuovo il televisore automaticamente. Utile in caso di trasloco per sintonizzare di nuovo il televisore sulle stazioni locali. Vedere pagina 15.

Sintonia manuale

Consente di sintonizzare manualmente le posizioni dei singoli programmi. Vedere pagina 16.

Sintonia fine

Da utilizzare per compiere delle piccolemodifiche sulla sintonia di una singola stazione (è utile ad esempio nel caso in cui le condizioni atmosferiche abbiano danneggiato la qualità di ricezione di un programma).

Standard col.

In base al segnale di trasmissione ricevuto consente di selezionare lo standard di trasmissione corretto.

Cor. Volume

Consente di regolare il volume delle singole stazioni. Utilizzare questa funzione se il volume varia inmodo significativo da un stazione all'altra.

Modificare il volume di una stazione e metterlo in linea con le altre significa evitare di dover regolare il volume ogni volta che si cambia canale.

Menu sintonia – selezione canali

Premere il pulsante di menu SET UP

Spostarsi sull'opzione di menu Sintonia

Accedere a menu Sintonia

Spostarsi sull'opzione Selezione canali

Accedere a Selezione canali

Spostarsi sulla posizione prescelta del programma (ad esempio Prog. 3)

Apportare lemodifiche richieste, ad esempio spostare un canale (vedi il procedimento in basso)

Premere il pulsante TV/AV in qualunquemomento per uscire dai menu

Premere il pulsante STR dopo aver modificato una funzione consente di memorizzare la modifica apportata.

TV/AV

STR

Aggiungere o eliminare un canale

Verificare che il cursore sia nella colonna Prog.

Selezionare il pulsante verde per aggiungere un canale alla posizione o quello rosso per eliminare un canale.

Selezionare lo stesso pulsante di nuovo per confermare la decisione.

Spostare un canale

Assicurarsi che il cursore sia nella colonna Prog.

Selezionare il pulsante giallo

Scegliere la nuova posizione del canale

Selezionare di nuovo il tasto giallo a video per confermare la decisione.

Sintonizzare un canale

Spostarsi sulla colonna Can.

Aumentare o diminuire il numero dei programmi (si noterà che il televisore si sintonizza nuovamente sui nuovi numeri quando vengono modificati) oppure utilizzare il tasto C per l'accesso diretto al canale (leggere pagina 7)

Premere STR per memorizzare questa modifica.

Menu sintonia – selezione canali

Rinominare un canale

Posizionarsi sulla colonna del Nome

Scegliere il nuovo carattere. La finestra che compare in basso sullo schermo visualizza il carattere corrente prescelto.

Posizionarsi sulla lettera desiderata successiva

Continuare fino ad aver composto il nuovo nome

Premere STR per memorizzare il nuovo nome

Bloccare un canale

Si può decidere di bloccare un canale per impedirne l'accesso

Posizionarsi sulla colonna Sicura

Scegliere fra blocca On e blocca Off

Premere STR per memorizzare la nuova impostazione

Nota:

Quando la posizione di un programma è bloccata, non è disponibile l'opzione di accesso diretto ai canali a cui si accede premendo C nel tastierino numerico sul telecomando.

Modificare il sistema audio di un canale

È possibile modificare il sistema audio utilizzato per un canale

Posizionarsi sulla colonna Sist.

Selezionare il sistema audio richiesto:

Premere STR per memorizzare la nuova impostazione

Menu sintonia – Automatica (ATP)

ATP sintonizza di nuovo il televisore automaticamente. Questa funzione è utile per esempio in caso di trasloco per sintonizzare di nuovo il televisore sulle stazioni locali.

Premere il pulsante di menu SET UP

Spostarsi sull'opzione di menu Sintonia

Accedere a menu Sintonia

Spostarsi su ATP

Accedere al menu ATP

Continuare la procedura ATP

Selezionare il proprio Paese

SET UP

Se si esegue il seguente procedimento vengono eliminati tutti i dati di sintonia precedentemente impostate (tutte le stazioni e i relativi programmimemorizzati nellamemoria del televisore vengono cancellati per consentire la memorizzazione delle nuove impostazioni).

Se si esce dalla procedura dopo questo passaggio e prima di aver completato l'ATP, non verranno memorizzate informazioni sulle stazioni. Riavviare e completare la procedura ATP per sintonizzare nuovamente l'apparecchio.

Attenzione

L'ATP risintonizza i canali in precedenza memorizzati

Premere Avvio ATP

L'apparecchio TV ricerca, localizza e riordina le stazioni locali.

Una volta completata quest'operazione, il televisore visualizza il programma memorizzato adesso sulla posizione 1.

Premere il tasto TV/AV in qualunque momento per uscire dai menu (leggere la Nota del procedimento sopra indicato)

TV/AV

Menu sintonia – Sintonia manuale

È possibile sintonizzare di nuovo le posizioni dei singoli programmi:

Premere il pulsante di menu SET UP

Spostarsi sull'opzione di menu Sintonia

Accedere a menu Sintonia

Spostarsi su ricerca Sintonia manuale

Accedere al menu Sintonia manuale

Selezionare la posizione del programma da sintonizzare

Cominciare la sintonizzazione

Quando il programma desiderato viene individuato, premere STR per memorizzare. La posizione del programma lampeggia

Premere il pulsante TV/AV in qualunque momento per uscire dai menu

SET UP

STR

TV/AV

Sintonia manuale (dal pannello superiore)

Per sintonizzarsi sulle singole posizioni dei programmi si possono anche utilizzare i tasti del pannello di comando, ubicato sul lato superiore del televisore a cristalli liquidi.

Premere il tasto F (Pannello superiore) fino a visualizzare la funzione Sintonia

Premere i tasti - o+per accedere alla funzione Sintonia

Premere il tasto TV/AV per alternare fra cambio programma, ricerca e cambio sistema TV

Premere i tasti - o + per modificare la posizione del programma, avviare la ricerca o cambiare il sistema TV

Quando la stazione desiderata viene individuata, premere STR per memorizzare le impostazioni. La posizione del programma lampeggia

Ripetere il procedimento sopra indicato per sintonizzare ulteriori posizioni di programmi.

Premere il pulsante F in qualunquemomento per uscire dai menu.

STR

Comandi ASPECT

Questo televisore consente di godere la visione dell'immagine ottimizzata al massimo, nelle dimensioni e nel formato.

ASPECT

Tasto del formato (rapporto) di visualizzazione

La modalità del formato di visualizzazione cambia ad ogni successiva pressione del tasto ASPECT.

Modalità Imagine Descrizione
4:3			La modalità 4:3 visualizza l'immagine secondo lo standard 4:3, senza alcun allungamento.
16:9			La modalità 16:9 visualizza l'immagine con rapporto di visualizzazione di 16:9. Sulla parte superiore ed inferiore dell'immagine dello schermo compaiono delle barre nere.
Auto	Segnale 4:3 Segnale 16:9		La posizione AUTO può essere predisposta sul formato 4:3. Nel caso in cui venga individuato un segnale del tipo 16:9, il televisore seleziona automaticamente il formato 16:9.

Uso del VCR/DVD

Il telecomando può essere utilizzato per eseguire alcune operazioni in determinati apparecchi VCR e DVD (Digital Versatile Disc) Panasonic. Non tutti gli apparecchi VCR e DVD dispongono delle stesse caratteristiche, pertanto, per ottenere dettagli e assicurarsi della loro compatibilità, è necessario consultare i rispettivi manuali o rivolgersi al proprio rivenditore.

	StandbyPremere questo tasto per attivare il modo Standby del VCR, DVD o registratore DVD.Premere nuovamente per riaccendere IÀfapparecchio.
	Interruttore VCR / DVDQuesto interruttore serve per alternare fra il funzionamento del VCR e del DVD.
	RiproduzionePremere questo tasto per riprodurre la videocassetta o il DVD.
	ArrestoPremere questo tasto per interrompere la riproduzione della videocassetta o del DVD.
	Avanti veloce/AcceleratoVCR:Premere per far avanzare rapidamente il nastro.In modalità di riproduzione, premere per vedere le immagini in movimento veloce.DVD:Premere una volta per passare alla traccia successiva.
	Riavvolgimento/IndietroVCR:Premere per riavvolgere il nastro. In modalità di riproduzione, premere per vedere le immagini all'indietro in movimento veloce.DVD:Premere una volta per tornare alla traccia precedente.
	Pausa/FremoPremendo in modalità di riproduzione l'immagine si ferma.Premere nuovamente per riavviare la riproduzione.
PROGRAMME	Programma Aumento/DiminuzionePremere questo tasto per aumentare o diminuire la posizione del programma di una unità.
REC	RegistrazionePremere questo tasto per avviare la registrazione.

Uso dell Televideo

• Le caratteristiche dell Televideo variano in funzione delle reti televisive e sono disponibili solo se il canale selezionato sta trasmettendo Televideo.
• Premendo il tasto Immagine durante la trasmissione di Televideo, viene visualizzata la funzione Contrasto sotto forma di barra azzurra. Premere ⚡ + per modificare le impostazioni.
• Premendo il tasto SET UP durante la trasmissione di Televideo, vengono visualizzate speciali opzioni in basso allo schermo.
• Premendo il pulsante SOUND mentre ci si trova nell'operazione Televideo si visualizza la funzione di volume con una sbarra verde, premere 🚪 per modificare le impostazioni come richiesto.

Che cos'è la modalità Normale?

Inmodalità Normale, quattro numeri di pagina in colori diversi appaiono in basso allo schermo. Ognuno di questi numeri può essere modificato e conservato nella memoria del televisore.

Che cos'è TOP Televideo?

TOP Televideo rende facile e rapida la selezione delle pagine Televideo desiderate. Infatti l'accesso alla pagina è quasi istantaneo, basta premere il tasto e la pagina appare.

Come funziona?

TOP utilizza i quattro tasti colorati, Rosso, Verde, Giallo e Blu, per selezionare le seguenti informazioni:

• Per spostarsi da un blocco all'altro di argomenti (ad esempio SPORT) usare il tasto Blu. All'interno dell'argomento SPORT è possibile selezionare sezioni diverse, ad esempio Tennis, Football, Baseball, ecc. mediante il tasto Giallo. Quando si raggiunge l'ultima sezione dell'argomento, il tasto Giallo si posiziona sull'argomento successivo.
• Il tasto Verde richiama la pagina disponibile precedente.
• Il tasto Rosso richiama la pagina disponibile seguente.

Quali sono i vantaggi?

• Selezione della pagina con un semplice tasto.
• Facile selezione dell'argomento desiderato mediante una procedura passo a passo.
• Riduzione del tempo di attesa.
• Se viene inserito un numero di pagina inesistente, appare un punto interrogativo in basso allo schermo.
• La barra di stato della pagina è sempre visualizzata in basso allo schermo, pertanto l'utente sa sempre quale tasto usare per accedere alle informazioni desiderate.

TV/TEXT	Modo TV / TelevideoPremere il pulsante TV/TEXT per passare dal programma corrente al televideo.
	Selezione della paginaÈ possibile selezionare le pagine in due modi:a. Premendo i tasti direzionali (↑↓) per aumentare o diminuire il numero di pagina di una unità.b. Inserendo il numero di pagina mediante i tasti numerici 0 - 9 sul telecomando.
SET UP	Pagina completa/parte superiore/parte inferiorePremere il tasto SET UP per visualizzare funzioni speciali, dopodiché premere il tasto Verde.Premere nuovamente il tasto Verde per ingrandire la metà INFERIORE della pagina.Premere nuovamente per ritornare alla visualizzazione completa.
SET UP	SoluzionePremere il tasto SET UP per visualizzare funzioni speciali, dopodiché premere il tasto Rosso per visualizzare il testo nascosto, ad esempio le risposte alle pagine dei quiz. Premere di nuovo il tasto per nascondere il testo.
	Tasti Rosso/Verde/Giallo/BluNelle modalità TOP questi tasti corrispondono ai quattro argomenti di colori diversi mentre in modalità Normale corrispondono ai numeri delle pagine di colori diversi.
	Memoria di archivioIn modalità Normale i quattro numeri di pagina possono essere modificati solo per le posizioni dei canali comprese da 1 a 25.Per fare ciò, premere uno dei tasti colorati e inserire il nuovo numero di pagina. Tenendo premuto STR i numeri di pagina cambiano colore.
HOLD	ConservaPer mantenere la pagina di Televideo mentre si consultano le informazioni multi-pagina.Premere nuovamente per ritornare all’aggiornamento automatico della pagina.

Uso dell Televideo

Non è possibile cambiare la posizione del programma quando ci si trova nelle modalità Notizie flash, Aggiornamento e Accesso a pagine sottocodificate.

	Pagina preferita (F.P.)Grazie a questa funzione è possibile custodire una determinata pagina nella memoria del televisore per poterla richiamare istantaneamente. Per memorizzare tale pagina, il televisore deve trovarsi in modalità Normale e la posizione del programma deve essere compresa fra 1 e 25. Premere il tastoBlu, selezionare il numero di pagina, quindi premere e tenere premuto il tastoSTR. Il numero di pagina viene in questo modo memorizzato.PremereFP. per richiamare tale pagina.
	Aggiornamento del displayPremere il pulsanteSET UPper visualizzare le funzioni speciali e quindi il pulsante gialloper visualizzare l'immagine TV durante la ricerca della pagina dell televideo. Trovata la pagina, il suo numero viene visualizzato in alto allo schermo a sinistra.Premere il tastoGialloper visualizzare tale pagina.Premere nuovamenteTV / TEXTper ritornare alla normale modalità TV.Notizie flashQuando si seleziona una pagina di Notizie flash, premereSET UP, Giallo, per visualizzare l'immagine TV. Ogni volta che vengono trasmessi aggiornamenti, il numero di pagina viene visualizzato sullo schermo.Premere il tastoGialloper visualizzare Notizie flash.Premere nuovamenteTV / TEXTper ritornare alla normale modalità TV.AggiornamentoPremere SET UP, Giallo, per visualizzare le informazioni aggiornate su determinate pagine. Ogni volta che vengono trasmessi aggiornamenti, il numero di pagina viene visualizzato sullo schermo.Premere il tastoGialloper visualizzare la pagina.Premere nuovamenteTV / TEXTper ritornare alla normale modalità TV.
	Accesso alle sottopagineQuando le informazioni del Televideo superano lo spazio di una pagina, la ricerca della sottopagina desiderata tramite lo scorrimento automatico delle pagine potrebbe richiedere del tempo. Quando si trova una sottopagina, nella parte superiore della pagina viene visualizzato il numero corrispondente: in questo modo la pagina può essere selezionata. Quando si scelgono più sottopagine, il display nella parte superiore della pagina cambia, in modo da visualizzare sempre la selezione delle sottopagine inviata più recentemente.In modalità immagine testo, utilizzare i cursori sinistro e destro per selezionare una sottopagina tra quelle visualizzate nella parte superiore della finestra Televideo. Nella funzione Televideo, utilizzare la seguente procedura per accedere alle sottopagine: Se la sottopagina desiderata non è ancora disponibile, scegliere il pulsanteSET UP(per visualizzare le funzioni speciali) seguito dal pulsantegiallo, in maniera da poter visualizzare le immagini televisive in attesa che vengano individuate più sottopagine. Le sottopagine trovate verranno visualizzate nella parte superiore della schermata. Quando la sottopagina richiesta è disponibile, premere il pulsantegialloper visualizzare nuovamente le pagine del Televideo, quindi utilizzare i cursori destro e sinistro per selezionare la sottopagina desiderata.

Uso dell Televideo

SET UP

Blu

Note:

• Se non si desidera che i quattro tasti colorati delle funzioni speciali vengano visualizzati sopra le immagini televisive mentre si attende l'individuazione di una sottopagina, è possibile eliminare i tasti dallo schermo scegliendo il pulsante PICTURE, SOUND o SET UP dal menu. Premere quindi SET UP per visualizzare nuovamente i tasti.
• Se i tasti per le funzioni speciali sono stati eliminati dallo schermo e sono stati utilizzati i cursori destro e sinistro per selezionare una sottopagina conservando le immagini televisive sullo sfondo, è necessario premere SET UP e quindi il pulsante giallo per visualizzare di nuovo la pagina del Televideo.
• Se nella parte superiore della pagina viene indicata la trasmissione delle sottopagine ma la pagina visualizzata non cambia, il “numero di sottopagina” indica che il contenuto della pagina è stato aggiornato, ma non sono presenti sottopagine.

Selezionare TV/TEXT per ritornare al normale funzionamento TV.

Se si conosce la sottopagina da visualizzare, premere il pulsante SETUP (per visualizzare le funzioni speciali) e il tasto blu. Al posto del numero della pagina appare T****.

Inserire ilnumero della sottopagina fino a scomparsa del T****. Ad esempio, per selezionare la pagina 6, premere 0, 0, 0 e 6.

Premere il tasto giallo inmaniera da poter visualizzare le immagini televisive in attesa che vengano individuate più sottopagine. Le sottopagine trovate verranno visualizzate nella parte superiore della schermata.

Se la pagina è disponibile, premere il tasto giallo per visualizzare la pagina.

Indipendentemente dal numero delle pagine individuate, premendo il tasto giallo si visualizza la sottopagina richiesta.

Collegamenti audio / video

A questo televisore si può collegare una grande varietà di apparecchiature addizionali. Le pagine seguenti descrivono in dettaglio i metodi di collegamento di apparecchi esterni al pannello posteriore di questo televisore.

Una volta collegato l'apparecchio, utilizzare le seguenti procedure per visualizzare le immagini:

Premere il tasto TV/AV

Selezionare il tasto a schermo in rilievo per scegliere la sorgente AV che si desidera visualizzare.

Rosso: AV1 Presa a Scart Verde: AV2/S

I tasti di selezione a schermo spariscono in pochi secondi. Se si desidera selezionare un input quando i pulsanti non sono visualizzati premere il tasto TV/AV ancora una volta e i tasti verranno visualizzati nuovamente.

- È possibile selezionare la fonte AV utilizzando il pulsane TV/AV sul pannello comandi del lato superiore dell'apparecchio TV.

Premere ripetutamente il pulsante TV/AV fino a raggiungere la fonte AV che si desidera visualizzare.

- Quando si è posizionati in modo AV sono disponibili solo un numero limitato di opzioni dei menu AUDIO e SET UP (ad esempio nel menu Setup non è disponibile l'opzione di menu Sintonia).

Collegamento di cuffie / auricolari

Collegare le cuffie / gli auricolari come segue.

Note:

• È possibile regolare il volume delle cuffie selezionando la voce "Volume cuffia" nel Menu audio.
  • Gli apparecchi e i cavi aggiuntivi mostrati non vengono forniti in dotazione con questo televisore.

Collegamenti audio / video

Come collegare i terminali di ingresso

Esempio : TX-17LA1

Note:

• Gli apparecchi ed i cavi accessori illustrati non sono forniti con questo televisore.
- Non collegare un computer con uscita TTP (5V) a questo apparecchio TV.
- Per informazioni sui collegamenti della presa Scart, vedere pagina 25.

Guida alla soluzione dei problemi

Se viene riscontrato un problema con l'apparecchio TV, fare riferimento alla tabella riprodotta di seguito per riconoscere i sintomi ed eseguire le azioni correttive suggerite. Se il problema non viene risolto, contattare il distributore Panasonic locale, citando i dati sul modello e il numero di serie riprodotti sul retro dell'apparecchio TV.

Sintomo		Verifica
Video Audio
Effetto neve	Suono disturbato	Verificare la collocazione,l'orientamento o il collegamentodell'antenna.
Immagine doppia	Suono normale	Verificare la collocazione,l'orientamento o il collegamentodell'antenna.
Interferenze	Suono disturbato	Verificare la vicinanza dielettrodomestici/automobili/motocicli/luci fluorescenti.Attivare P-NR nel menu Immagine per ridurre il disturbo.
Immagine normale	Suono assente	Verificare il livello del volume.L'interruttore di silenziamentopotrebbe essere acceso.
Nessuna immagine	Suono assente	Verificare che il televisore sia in modalità AV.Verificare che il televisore sia collegato alla presa CA.Verificare che il televisore sia acceso.Verificare che le regolazioni immagine/audio non siano impostate ai livelli minimi.Verificare che il televisore non sia in modo Standby.
Nessun colore	Immagin normale	Verificare che i livelli del colore non siano impostati sui valori minimi.
Immagine cattiva o disturbata	Suono assente o debole	Risintonizzare i canali.
Immagine normale	Suono assente o debole	La ricezione del suono si è deteriorata.Impostare MPX (menu audio) su Mono fino amiglioramento della ricezione.
Sullo schermopotrebbero apparire macchie rosse,macchie blu e macchie verdi.	Immagin normale	Si tratta di una caratteristica dei pannelli a cristalli liquidi e non di un problema. Il pannello a cristalli liquidi è costruito con tecnologia ad altissima precisione che consente di ottenere dettagli di precisione delle immagini. A volte, sulloschermo possono apparire alcuni pixel non attivi in un punto fisso di blu, verde o rosso.Questo non influisce sulle prestazioni dello schermo acristalli liquidi.

Manutenzione

Per pulire questa unità utilizzare un panno morbido, asciutto.

Se le superfici sono estremamente sporche, utilizzare un panno morbido imbevuto di soluzione di acqua e sapone o di soluzione di un detergente delicato.

• Per rimuovere lo sporco più resistente dallo schermo a cristalli liquidi, utilizzare un preparato per la pulizia degli occhiali.
• Per pulire quest'unità, non utilizzare mai alcol, diluente per vernice o benzina.
• Prima di utilizzare panni trattati chimicamente, leggere con attenzione le istruzioni che accompagnano il panno.
  • Non pulire lo schermo a cristalli liquidi con acqua.

Detergente neutro

Pulire il contenitore con un panno morbido

Se il contenitore è molto sporco, pulirlo con un panno morbido, ben strizzato, imbevuto di detersivo per pulizia in cucina (neutro) diluito con acqua.

ATTENZIONE:

Se acqua o sostanze simili penetrano all'interno del monitor tramite la superficie del pannello a cristalli liquidi, ne possono derivare malfunzionamenti.

Informazioni sulla presa Scart e S-video

Presa Scart AV1

Presa a 4 pin S-Video AV2

Ingresso crominanza

Ingresso luminanz a

Massa crominanza

Massa luminanza

Caratteristiche tecniche

	TX-14LA1 TX-17LA1 TX-20LA1
Alimentazione	100 - 240 V in c.a., 50 / 60 Hz
Consumo energetico	Uso medio: 46 W Uso medio: 56 W Uso medio: 60 WCondizione di attesa: 1,8 W Condizione di attesa: 1,8 W Condizione di attesa: 1,8 W Televisore 15 V in c.c., 2,6 A max. Televisore 15 V in c.c., 3,2 A max.
LCD	14 pollici (360 mm) 17 pollici (432 mm) 20 pollici (510mm)pannello a cristalli liquidi per pannello a cristalli liquidi per pannello a cristalli liquidi per formato di visualizzazione 4:3 formato di visualizzazione 4:3 formato di visualizzazione 4:3
Formato schermo	285,1 mm (L) · 213,8 mm (A)	343,7 mm (L) · 261,6 mm (A)	408,0 mm (L) · 306,0 mm (A)
Suono
Altoparlante	4 cm, 2pezzi, 16 Ω	4 cm, 2pezzi, 16 Ω
Uscita audio	4,0 W (2,0 W + 2,0 W), 10 % THD	6,0 W (3,0 W + 3,0 W), 10 % THD
Cuffie	Jack M3 (3,5 mm) · 1	Jack M3 (3,5 mm) · 1
Sistemi di ricezione/Nome banda	PAL B, G, H, SECAM B, G SECAM L / L'VHF E2 - E12 VHF H1 - H2 (ITALIA)VHF A - H (ITALIA) UHF E21 - E69CATV (S01 - S05) CATV S1-S10 (M1 - M10)CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Iperbanda)PAL D, K, SECAM D, KVHF R1 - R2 VHF R3 - R5VHF R6 - R12 UHF E21 - E69PAL 525/60 PAL 525/60 Riproduzione di nastri NTSC con alcuni videoregistratori (VCR) PALM.NTSC Riproduzione con NTSC 4, 43 MHz videoregistratori (VCR)NTSC (SOLO INGRESSO AV) Riproduzione con NTSC videoregistratori (VCR)
Antenna - retro	UHF / VHF
Condizioni operative	Temperatura : 5 °C - 35 °CUmidità: Umidità relativa 5% - 90% (senza condensa)
Terminali di connessione
AV1 (connettore tipo Scart)	Presa a 21 pin (ingresso audio / video, uscita TV, ingresso RGB)
AV2	ingresso S Video, 1 · ingresso RCA Video, 2 · ingresso RCA audio
Dimensioni (L · A · P )
Compresso supporto TV	365 mm · 364 mm · 215 mm	424 mm · 415 mm · 215 mm	494 mm · 461 mm · 255 mm
Solo TV	365 mm · 331 mm · 64 mm	424 mm · 382 mm · 64 mm	494 mm · 422 mm · 82 mm
Massa (Peso)	4,6 kg Net	5,4 kg Net	7,4 kg Net

Nota:
Il design e i dati tecnici sono soggetti a modifiche senza preavviso. Peso e dimensioni indicati sono approssimativi.

Registrazione del cliente

Sul coperchio posteriore sono riportati il numero di modello e il numero di serie di questo prodotto. Le chiediamo di annotare questo numero di serie nello spazio sottostante e conservare questo manuale e la ricevuta di pagamento per registrarne l'acquisto, identificare il prodotto in caso di furto o perdita e convalidare il certificato di garanzia.

Numero modello

Numero di serie
