Tipo di prodotto	Televisore LED
Marca	Panasonic
Modello	Viera TX-42A400Y
Dimensioni schermo	42 pollici (106,7 cm)
Risoluzione	Full HD 1920 x 1080 pixel
Formati video supportati	MPEG4, H.264, AVI, MKV, MP4
Audio	20 W (2 x 10 W) con altezza toni regolabile
Ricezione canali	DVB-T/T2/C/S2 (HD)
Porte di ingresso	2x HDMI, 1x USB, 1x Component, 1x VGA
Uscita cuffie	Jack audio da 3,5 mm
Wi-Fi integrato	No (supporto adattatore USB esterno)
Consumo energetico (modalità di uso)	50 W (tipico)
Consumo in standby	0,5 W
Tensione di alimentazione	220-240 V CA, 50 Hz
Peso (senza supporto)	8,5 kg
Dimensioni (con supporto)	968 x 610 x 220 mm
Montaggio VESA	300 x 300 mm
Funzioni principali	Modalità notturna, filtro luce blu, timer sonno, blocco bambini, teletex
Pulizia e manutenzione	Pulire con panno morbido e asciutto. Non usare solventi o spray.
Sicurezza	Blocco genitori, protezione contro surriscaldamento, spegnimento automatico
Pezzi di ricambio	Disponibili per alimentatore, scheda madre e telecomando
Reparabilità	Progettato per la sostituzione semplice dei componenti principali
Accessori inclusi	Telecomando, batterie, supporto da tavolo, cavo di alimentazione

Domande frequenti - Viera TX-42A400Y PANASONIC

Come collego il televisore all'antenna?

Collegare il cavo dell'antenna alla presa ANT sul retro del televisore. Accendere la TV e selezionare la modalità DVB-T per cercare i canali.

Come ripristino le impostazioni di fabbrica?

Premere Menu sul telecomando, andare in Configurazione > Opzioni > Ripristino. Confermare con OK e inserire il codice PIN se richiesto.

Come aggiorno il firmware della TV?

Scaricare il file di aggiornamento dal sito Panasonic, copiarlo su una chiavetta USB, inserirla nella porta USB e dal menu Configurazione scegliere Aggiornamento software.

Come pulisco lo schermo del televisore?

Spegnere il TV e utilizzare un panno microfibra leggermente umido. Evitare l'uso di prodotti chimici o abrasivi per non danneggiare il pannello.

Perché non vedo tutti i canali?

Verificare che il cavo dell'antenna sia collegato correttamente. Eseguire una ricerca dei canali dal menu Configurazione. Se si usano canali criptati, assicurarsi di avere il modulo CAM appropriato.

Come attivo i sottotitoli?

Premere il tasto Sottotitoli sul telecomando. Se il tasto non è presente, andare in Menu > Opzioni > Sottotitoli e selezionare Attivo.

Come collego una soundbar?

Utilizzare il cavo HDMI collegandolo alla porta HDMI ARC presente sul TV e sulla soundbar. In alternativa si può usare l'uscita ottica se disponibile.

Come configuro il blocco bambini?

Accedere al menu Blocco tramite il telecomando, inserire il codice PIN (inizialmente 0000), quindi selezionare i canali o ingressi da bloccare.

Perché il televisore emette suoni distorti?

Controllare se il livello del volume è troppo alto. Provare a regolare le impostazioni audio dal menu Suono, ad esempio disattivando il miglioramento bassi.

Come posso guardare i contenuti da una chiavetta USB?

Inserire la chiavetta nella porta USB, premere il tasto USB sul telecomando e selezionare il file desiderato. Supporta formati come MP4, AVI e MKV.

MANUALE UTENTE Viera TX-42A400Y PANASONIC

Istruzioni per l'uso

Televisore LCD

Complimenti per l'acquisto del presente prodotto Panasonic.

Prima di utilizzare il prodotto, leggere attentamente le seguenti istruzioni e conservarle per eventuali consultazioni future.

Le immagini in questo manuale hanno soltanto uno scopo illustrativo.

Fare riferimento alla garanzia pan-europea se è necessario rivolgersi al rivenditore Panasonic locale per l'assistenza.

TQB0E2457C

Italiano

DOLBY DIGITAL PLUS

dts® 2.0+Digital Out

Indice

Leggere con attenzione

Avviso importante 3

Precauzioni per la sicurezza 3

Guida all'avvio rapido

Accessori 5

Collegamenti 7

Identificazione dei comandi 10

Prima sintonia automatica 11

Utilizzo di VIERA

Visione dei programmi TV 12

Visione del Televideo 14

Uso della Guida TV 15

Visione degli ingressi esterni....16

Utilizzo del Menu Funzioni 16

Sintonizzazione e modifica dei canali 21

Sicurezza bambini 23

Aggiornamento del software TV....23

Uso di Media Player 24

Informazioni tecniche 26

Altre informazioni

Domande e risposte 28

Manutenzione 29

Dati tecnici 30

Anche se non sono stati inseriti avvisi speciali in merito ad aziende o marchi dei prodotti, i diritti sui marchi sono stati pienamente rispettati.

• DVB e i loghi DVB sono marchi di DVB Project.
- HDMI, il logo HDMI e High-Definition Multimedia Interface sono marchi o marchi registrati di HDMI Licensing LLC negli Stati Uniti e in altri paesi.
- Prodotto su licenza di Dolby Laboratories. Dolby e il simbolo della doppia D sono marchi di Dolby Laboratories.
- Per i brevetti DTS, consultare il sito http://patents.dts.com. Fabbricato su licenza di DTS Licensing Limited. DTS, il relativo simbolo e DTS e il simbolo insieme sono marchi registrati, DTS 2.0+Digital Out è un marchio di DTS, Inc. © DTS, Inc. Tutti i diritti riservati.

Questo prodotto incorpora il seguente software:

(1) software concesso in licenza ai sensi della GNU General Public License, Versione 2.0 (GPL V2.0) e/o,
(2) software open source diverso dal software concesso in licenza ai sensi della GPL.

Il software classificato come (1) - (2) viene distribuito nella speranza che possa rivelarsi utile, ma SENZA GARANZIA ALCUNA, inclusa qualsiasi garanzia implicita di COMMERCIBILITÀ o di IDONEITÀ PER UN FINE PARTICOLARE. Fare riferimento ai Termini e condizioni dettagliati in merito illustrati nel menu "Licenza software" presente in questo prodotto.

Per almeno tre (3) anni dalla data di consegna di questo prodotto, Panasonic Corporation fornirà agli eventuali terzi che la contatteranno agli indirizzi indicati nelle informazioni di contatto riportate di seguito, per un costo non superiore al costo sostenuto per l'esecuzione fisica della distribuzione del codice sorgente, una copia completa leggibile su computer (machine-readable) del codice sorgente corrispondente indicato nella GPL V2.0 o nelle altre licenze che contemplano l'obbligo di procedere in tal senso, nonché la rispettiva informativa sul copyright in merito.

Informazioni di contatto: [e-mail]

Il codice sorgente e l'informativa sul copyright sono inoltre disponibili gratuitamente sul sito Web riportato di seguito.

http://www.unipf.jp/dl/DTV13ET/

Avviso importante

Avviso per le funzioni DVB

- Questo televisore è progettato in conformità agli standard (aggiornati ad agosto 2013) dei servizi digitali terrestri DVB-T / T2 (MPEG2 e MPEG4-AVC(H.264)) e dei servizi digitali via cavo DVB-C (MPEG2 e MPEG4-AVC(H.264)).

Per la disponibilità dei servizi DVB-T / T2 nella propria area, rivolgersi al rivenditore di zona.

Per la disponibilità dei servizi DVB-C con il presente televisore, rivolgersi al provider di servizi via cavo.

• Questo televisore potrebbe non funzionare correttamente con segnali che non siano conformi agli standard DVB-T / T2 o DVB-C.
• La disponibilità delle caratteristiche varia a seconda del paese, dell'area geografica, dell'emittente, del provider di servizi.
• Non tutti i moduli CI (interfaccia comune) funzionano correttamente con questo televisore. Rivolgersi al provider di servizi per informazioni sui moduli CI disponibili.
• Questo televisore potrebbe non funzionare correttamente con i moduli CI non approvati dal provider di servizi.
• A seconda del provider di servizi, possono essere applicate tariffe aggiuntive.
• La compatibilità con i servizi futuri non è garantita.
• Controllare le informazioni più aggiornate sui servizi disponibili sul sito Web indicato di seguito. (Solo in inglese)

http://panasonic.net/viera/support

Questo prodotto ha la licenza del portafoglio del brevetto AVC per l'uso personale e non commerciale di un utente per (i) la codifica video conforme allo standard AVC ("AVC Video") e/o (ii) la decodifica AVC Video codificata dall'utente che svolge una attività personale e non commerciale e/o ottenuta da un fornitore video dotato della licenza di fornire il servizio AVC Video. Non viene concessa alcuna licenza, implicita o esplicita, per altro uso.

Si possono ottenere informazioni addizionali da MPEG LA, LLC.

Vedere http://www.mpegla.com.

Panasonic non garantisce il funzionamento e le prestazioni dei dispositivi periferici di altri produttori e non si assume alcuna responsabilità o danno indotti da funzionamento e/o prestazioni derivanti dall'utilizzo dei dispositivi periferici di tali produttori.

Trasportare soltanto in posizione verticale

Precauzioni per la sicurezza

Per contribuire ad evitare il pericolo di scosse elettriche, incendio, danni o infortuni, attenersi alle avvertenze e alle precauzioni riportate di seguito:

■ Spina e cavo di alimentazione

Avvertenza

Se si rileva qualcosa di insolito, staccare immediatamente la spina del cavo di alimentazione dalla presa di corrente.

• Questo televisore è progettato per funzionare con un'alimentazione C.a. 220-240 V, 50 / 60 Hz.
• Inserire completamente la spina nella presa di corrente.
• Assicuratevi che ci sia un accesso facile alla spina del cavo di alimentazione.
• Prima di pulire il televisore, scollegare la spina del cavo di alimentazione.
• Non toccare la spina del cavo di alimentazione con le mani bagnate.

• Non danneggiare il cavo di alimentazione.

• Non mettere oggetti pesanti sul cavo di alimentazione.
• Non mettere il cavo di alimentazione vicino ad un oggetto molto caldo.
- Non staccare il cavo di alimentazione tirandolo. Per staccare il cavo di alimentazione dalla presa di corrente, prenderlo per la spina.

• Non spostare il televisore con il cavo di alimentazione collegato alla presa di corrente.
• Non torcere il cavo di alimentazione e non piegarlo o tenderlo eccessivamente.
• Non usare il cavo di alimentazione con la spina danneggiata, o una presa di corrente danneggiata.
• Assicurarsi che il televisore non schiacci il cavo di alimentazione.

- Non usare un cavo di alimentazione diverso da quello in dotazione a questo televisore.

■ Attenzione

Avvertenza

- Non aprire né modificare il televisore per proprio conto poiché rimuovendo i pannelli è possibile entrare in contatto con componenti sotto tensione. All'interno del televisore non sono presenti componenti riparabili dall'utente.

- Non esporre il televisore alla pioggia oppure all'umidità eccessiva. Non posare sull'apparecchio i recipienti con l'acqua, come per esempio i vasi e non esporre la TV all'acqua gocciolante né all'acqua corrente.

- Non inserire alcun oggetto nei fori di ventilazione del televisore.

- Non utilizzare piedistalli e attrezzature di montaggio non approvati. Rivolgersi al rivenditore Panasonic locale per far eseguire la regolazione o l'installazione delle staffe di montaggio a parete approvate.

- Evitare di esercitare un'eccessiva pressione o di urtare il pannello del display.

- Non collocare il televisore su superfici inclinate o instabili e assicurarsi che non sporga oltre il margine della base.

- Questo televisore è progettato per l'uso da tavolo.

• Non esporre il televisore alla luce diretta del sole e altre fonti di calore.

Al fine di prevenire gli incendi, tenere sempre lontano dal televisore le candele e le altre fonti di fiamme libere.

■ Parte pericolosa / oggetto di piccole dimensioni

Avvertenza

- Questo prodotto contiene parti potenzialmente pericolose come sacchetti di plastica, che potrebbero essere ingerite accidentalmente dai bambini. Tenere queste parti fuori della portata dei bambini.

■ Piedistallo

Avvertenza

• Non smontare o modificare il piedistallo.

Precauzioni

- Non usare piedistalli diversi da quello fornito con il televisore.

• Non utilizzare il piedistallo qualora presenti deformazioni o rotture. In questo caso, rivolgersi immediatamente al rivenditore Panasonic locale.

- Durante il montaggio, accertarsi che tutte le viti siano saldamente serrate.

- Assicurarsi che il televisore non subisca urti durante l'installazione del piedistallo.

• Assicurarsi che i bambini non salgano sul piedistallo.

- Per l'installazione o la rimozione del televisore dal piedistallo è necessario l'intervento di almeno due persone.

• Installare o rimuovere il televisore attenendosi alla procedura specificata.

■ Ventilazione

Precauzioni

Lasciare uno spazio sufficiente intorno al televisore per evitare un eccessivo accumulo di calore, che potrebbe causare un guasto anticipato di alcuni componenti.

Distanza minima:

- Non ostacolare la ventilazione, ad esempio coprendo le aperture di ventilazione con giornali, tovaglie e tende.

- A prescindere dall'utilizzo di un piedistallo, assicurarsi sempre che le ventole sul fondo del televisore non siano bloccate e vi sia spazio sufficiente per consentire una ventilazione adeguata.

■ Spostamento del televisore

Precauzioni

Prima di spostare il televisore, scollegare tutti i cavi.

Modello da 39" Modello da 42"

- Per spostare il televisore è necessario l'intervento di almeno due persone. Sorreggere il televisore come indicato in figura per evitare il rischio di cadute o ribaltamenti.

■ Inutilizzo prolungato

Precauzioni

Questo televisore continua a consumare della corrente anche quando è spento, per tutto il tempo che la spina del cavo di alimentazione rimane attaccata alla presa di corrente.

- Se il televisore non viene utilizzato per un lungo periodo di tempo, staccare la spina del cavo di alimentazione dalla presa di corrente.

Volume eccessivo

Precauzioni

- Il volume eccessivo delle cuffie può danneggiare l'udito. Può provocare danni irreversibili.

- Se si avverte nelle orecchie un rumore tamburellante, abbassare il volume o interrompere temporaneamente l'uso delle cuffie.

■ Batterie del telecomando

Precauzioni

• L'installazione non corretta potrebbe causare perdite, corrosione ed esplosione delle batterie.
• Per la sostituzione, utilizzare soltanto batterie di tipo uguale o equivalente.
  • Non mischiare batterie vecchie e nuove.
• Non mischiare tipi diversi di batterie (come batterie alcaline e al manganese).
  • Non usare batterie ricaricabili (Ni-Cd, ecc.).
  • Non bruciare o rompere le batterie.
• Non esporre le batterie a calore eccessivo, ad esempio luce del sole, fiamme libere o simili.
• Smaltire correttamente le batterie.
• Rimuovere la batteria dall'unità quando non la si utilizza per periodi prolungati per prevenire perdite, corrosioni ed esplosioni.

Accessori

Telecomando

→ (pag. 10)

• N2QAYB000816 o N2QAYB000975

Piedistallo

→ (pag. 6)

Cavo di alimentazione

→ (pag. 7)

Batterie (2)

• R6 → (pag. 10)

Istruzioni per l'uso

Garanzia pan-europea

- Gli accessori potrebbero non essere forniti insieme. Prestare attenzione a non farli cadere accidentalmente.

Montaggio / rimozione del piedistallo

Ⓐ Vite di montaggio (4)

M 5 × 1 5

B Vite di montaggio (4)

M 4 × 1 2

© Staffa (2)

D Base

■ Montaggio del piedistallo

Rimozione del piedistallo dal televisore

Rimuovere il piedistallo nel seguente modo quando si utilizza la staffa di montaggio a parete o per reimballare il televisore.

1 Rimuovere le viti di montaggio® dal televisore.
2 Sollevare il televisore dal piedistallo.
3 Rimuovere le viti di montaggio® dalla staffa.

Collegamenti

• I dispositivi esterni e i cavi mostrati non sono forniti con questo televisore.
• Accertarsi che il televisore sia scollegato dalla presa di corrente prima di collegare o di scollegare qualsiasi cavo.
• Verificare che il tipo di terminale e le spine del cavo siano corretti durante il collegamento.
• Usare un cavo conforme HDMI completamente allacciato.
• Usare un cavo SCART completamente allacciato.
• Tenere il televisore lontano dalle apparecchiature elettriche (apparecchiature video, ecc.) o apparecchiature con un sensore a infrarossi. In caso contrario, potrebbero verificarsi distorsioni di immagini / audio oppure potrebbe venire compromesso il funzionamento delle altre apparecchiature.
• Leggere anche il manuale del componente che viene collegato.

Terminali

1 DIGITAL AUDIO (pag. 8)
2 HDMI1 - 2 → (pag. 8)
3 AV1 (SCART) (pag. 7, 8)
4 AV2 (COMPONENT / VIDEO) → (pag. 8)
5 Terminale terrestre / cavo (pag. 7, 8)
6 Presa cuffie (pag. 9)
7 Porta USB
8 Alloggiamento CI→ (pag. 9)

Collegamenti di base

■ Cavo di alimentazione

Inserire completamente la spina in posizione.

- Staccare sempre la spina del cavo di alimentazione prima di scollegarlo dalla presa di corrente.

Antenna

① Cavo RF
② Antenna terrestre
• Per DVB-C, DVB-T, analogico

Dispositivi AV

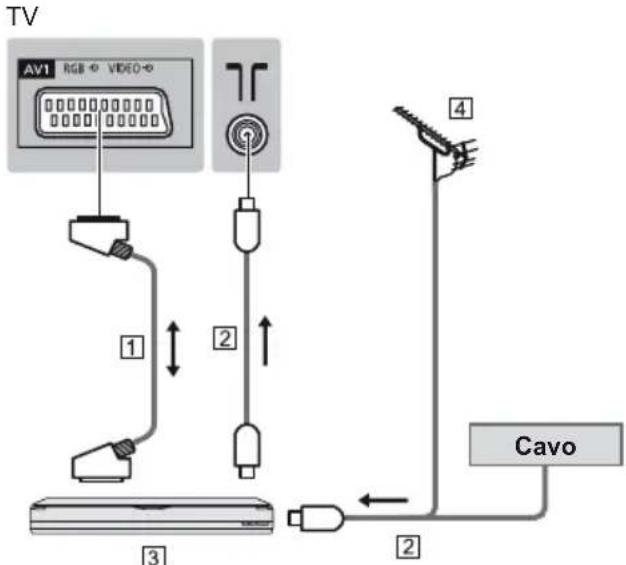

■ Registratore DVD / VCR

① Cavo SCART
② Cavo RF

③ Registratore DVD / VCR
4 Antenna terrestre

■ Registratore DVD (VCR) / Decoder

① Cavo SCART
② Cavo RF
③ Cavo HDMI
4 Parabola satellitare
5 Antenna terrestre
⑥ Registratore DVD / VCR
7 Decoder

Altre connessioni

■ Lettore DVD

(apparecchiatura COMPONENTE)

TV

① Lettore DVD

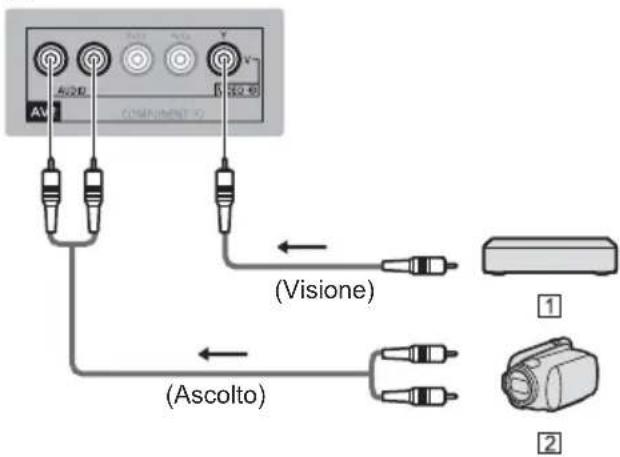

■ Videocamera / Console di gioco (apparecchiatura VIDEO)

TV

① Console di gioco
② Videocamera

■ Amplificatore (per l'ascolto con i diffusori)

• Usare HDMI2 per il collegamento a un amplificatore. Questa connessione è valida se l'amplificatore è dotato della funzione ARC (Audio Return Channel). Per amplificatori senza funzione ARC, utilizzare il terminale DIGITAL AUDIO.
• Per fruire del suono multicanale dall'apparecchiatura esterna (ad esempio Dolby Digital 5.1ch), collegare l'apparecchiatura all'amplificatore. Per i collegamenti, leggere i manuali di istruzioni del componente e dell'amplificatore.

TV

① Cavo HDMI
② Amplificatore con sistema di diffusori
③ Apparecchiature esterne (lettore DVD, ecc.)

Cuffia

• Per regolare il volume → [Volume cuffia] nel menu Audio

TV

■ Common Interface

• Prima di inserire o rimuovere il modulo CI, spegnere il televisore mediante l'interruttore di accensione / spegnimento principale.
• Se la smart card e il modulo CI formano un unico gruppo, inserire prima il modulo CI e successivamente la smart card nel modulo CI.
• Inserire o rimuovere il modulo CI completamente nella direzione corretta illustrata.
• Normalmente appaiono i canali criptati. I canali visibili e le relative funzioni dipendono dal modulo CI.

Se il canale criptato non viene visualizzato

→ [Common Interface] nel menu Funzioni

• Sul mercato potrebbero essere disponibili moduli CI con versioni del firmware obsolete, che non sono totalmente interoperabili con questo televisore CI+ v1.3. In questo caso, rivolgersi al fornitore dei contenuti.
• Per ulteriori informazioni, vedere il manuale di istruzioni del modulo CI o consultare il fornitore dei contenuti.

TV

Identificazione dei comandi

Telecomando

1 Standby On / Off switch

2 MEDIA PLAYER

3 [Menu principale]

- Premere per accedere ai menu Immagine, Audio, Timer e Funzioni.

4 Pulsante Televideo

5 Informazioni

- Per visualizzare le informazioni sui canali e sui programmi.

6 OK

• Per confermare le selezioni e le scelte.

- Premere dopo aver selezionato le posizioni dei canali per cambiare velocemente canale.

• Per visualizzare la lista dei canali.

7 [Menu opzioni]

- Impostazioni semplici delle opzioni per visualizzazione, audio, ecc.

8 Tasti colorati

(rosso-verde-giallo-blu)

- Utili per selezionare, scorrere e utilizzare varie funzioni.

9 Volume Su / Giù

10 Tasti numerici

• Per cambiare i canali e le pagine Televideo.
• Per impostare i caratteri.
- Per accedere il televisore quando è nella modalità Standby.

11 Pausa

• Blocca / sblocca l'immagine.

12 Selezione modalità di ingresso

• TV - per selezionare la modalità DVB-C / DVB-T / Analogica.
- AV - per selezionare la modalità d'ingresso AV dalla lista di selezione ingresso.

13 Guida TV

• Per visualizzare la Guida elettronica dei programmi.

14 Sottotitoli

- Per visualizzare / nascondere i sottotitoli (se disponibile)

15 Esci

• Per tornare alla schermata normale di visione.

16 Tasti dei cursori

• Per effettuare le selezioni e le regolazioni.

17 Indietro

• Per tornare al menu / pagina precedente.

18 Formato

• Cambia il formato.

19 Canale Su / Giù

20 Silenziamento audio On / Off

21 Ultima visualizzazione

- Per passare all'ultimo canale o all'ultima modalità di ingresso visualizzati.

■ Installazione / rimozione delle batterie

Indicatore / Pannello di controllo

Lato posteriore del televisore

1 Selezione della modalità di ingresso

- Premere ripetutamente fino a quando viene visualizzata la modalità desiderata.

[Menu principale]

- Tenere premuto per circa 3 secondi per visualizzare il menu principale.

OK (nel sistema dei menu)

2 Canale Su / Giù

Cursore Su / Giù (nel sistema dei menu)

3 Volume Su / Giù

Cursore a sinistra / a destra (nel sistema dei menu)

4 Interruttore di accensione / spegnimento principale

- Utilizzare per attivare e disattivare l'alimentazione principale.

5 Ricevitore dei segnali del telecomando

- Non posizionare oggetti tra il telecomando e il sensore del telecomando del televisore.

6 Sensore ambientale

- Rileva la luminosità per regolare la qualità delle immagini quando [Sensore ambientale] nel menu Immagine è impostata su [On].

7 LED di accensione

Rosso: Standby

Verde: Attivato

- Il LED lampeggia quando il televisore riceve un comando dal telecomando.

Prima sintonia automatica

Consente di impostare il televisore e di cercare i canali disponibili quando si accende il televisore per la prima volta.

• L'esecuzione di questi passaggi non è necessaria se la sintonizzazione è stata eseguita dal rivenditore.
• Completare i collegamenti (pag. 7 - 9) e le impostazioni (se necessario) del componente collegato prima di avviare la Sintonia automatica. Per informazioni dettagliate sulle impostazioni del componente collegato, leggere il relativo manuale di istruzioni.

1 Collegare il televisore alla presa di corrente e accenderlo

• L'operazione richiede alcuni secondi.

2 Selezionare le seguenti opzioni

Impostare ciascuna opzione seguendo le istruzioni visualizzate sullo schermo.

■ Modalità di utilizzo del telecomando

Spostare il cursore

Accedere all'opzione / memorizzare l'impostazione

Tornare all'opzione precedente

Chiusura dell'elemento

Selezionare la lingua

Selezionare il paese

- A seconda del paese selezionato, selezionare la regione o memorizzare il numero PIN di sicurezza bambini (non è possibile memorizzare "0000").

Selezionare [Antenna] o [Cavo]

[Antenna] : DVB-T e scansione analogica

[Cavo] : DVB-C e scansione analogica

- La funzione di sintonizzazione automatica avvierà la ricerca dei canali TV e li memorizzerà. I canali memorizzati e l'ordine dei canali variano in base al paese, all'area geografica, al sistema di diffusione e alle condizioni di ricezione del segnale.

Selezionare [Casa]

Selezionare [Casa] come ambiente di utilizzo per l'uso in ambiente domestico.

• [Negozio] è per la visualizzazione in negozio.

- Per modificare l'ambiente di utilizzo in un secondo momento, sarà necessario ripristinare tutte le impostazioni accedendo a Impostazioni originali.

La Sintonia automatica è ora completata e il televisore è pronto per la visione dei programmi TV.

Se la sintonia non riesce, verificare che il cavo RF siano collegati, quindi seguire le istruzioni visualizzate sullo schermo.

• Per sintonizzare nuovamente tutti i canali

→ [Sintonia automatica] (pag. 21)

- Per aggiungere la modalità del segnale del televisore in un secondo momento

→ [Scansione] (pag. 21)

• Per inizializzare tutte le impostazioni

→ [Impostazioni originali] (pag. 20)

Visione dei programmi TV

1 Accendere il televisore

O/I (TV)

0

(telecomando)

- Accendere il televisore usando l'interruttore di accensione / spegnimento. (pag. 10)

2 Selezionare la modalità

TV

- La modalità può anche essere selezionata premendo ripetutamente il tasto TV.

- Se il menu [Selezione TV] non viene visualizzato, premere il tasto TV per selezionare la modalità.

3 Selezionare un canale

0

• Per selezionare un numero di canale composto da 2 o più cifre, ad esempio 399

■ Per effettuare la selezione dalla lista dei canali

Nota

- Il televisore passa automaticamente in modalità Standby quando per il periodo selezionato in [Standby automatico] (Menu Timer) non viene eseguita alcuna operazione.

Formato

Per cambiare il formato (dimensioni delle immagini)

ASPECT

[Auto]: Imposta il miglior rapporto d'aspetto in base al "Segnale di controllo del formato" (pag. 26).

[16:9]: Le immagini vengono visualizzate direttamente in formato 16:9 senza distorsione (anamorfiche).

[14:9]: Le immagini vengono visualizzate nel formato standard 14:9 senza distorsione.

[N-Zoom]: Le immagini vengono visualizzate in formato 4:3 a schermo intero. L'allungamento si nota soltanto sui bordi destro e sinistro.

[4:3]: Le immagini vengono visualizzate nel formato standard 4:3 senza distorsione.

[Formato 4:3]: Le immagini vengono visualizzate in formato 4:3 ingrandite orizzontalmente per riempire lo schermo.

• Per i segnali HD (alta definizione)

[Zoom 1]: Visualizza le immagini letterbox 16:9 o 4:3 senza distorsione

[Zoom 2]: Visualizza le immagini 16:9 (anamorfiche) sul schermo-intero senza distorsione.

[Zoom 3]: Visualizza le immagini 2,35:1 (anamorfiche) sul schermo-intero senza distorsione. Con 16:9, visualizza le immagini al loro massimo (con un leggero ingrandimento).

Nota

• Il formato è fissato a [16:9] quando [Modo Immagine] è impostato su [Game] nel Menu immagine.
• Nel servizio di Televideo non è possibile cambiare il formato.

Barra delle informazioni

Visualizzare la barra informazioni

- Appare anche quando si cambia canale.

Esempio: DVB

1 Posizione e nome del canale

2 Canali criptati (☐)

3 Programma

4 Ora di inizio / fine programma (DVB) Numero di canale, ecc. (Analogico)

5 Indicatore di avanzamento del programma selezionato (DVB)

6 Ora attuale

*Caratteristiche disponibili / significato dei messaggi

Attivazione del silenziamento del suono

[Codificato]

Programma rimescolato

STTL

Servizio sottotitoli disponibile

TTX

Servizio Televideo disponibile

1 - 90

Tempo restante di spegnimento con il timer

[Dolby Digitale]

Pista audio Dolby Digital Plus o Dolby Digital

■ Per confermare il nome di un altro canale sintonizzato

■ Per guardare i canali elencati nella barra

■ Informazioni sul programma successivo (DVB)

■ Per nascondere

EXIT

■ Informazioni extra (DVB)

■ Per impostare il timeout

[Durata visione] (pag. 20)

Visione del Televideo

I servizi Televideo sono informazioni di testo fornite dalle emittenti.

Le caratteristiche potrebbero variare secondo le emittenti.

■ Cos'è la modalità FLOF (FASTEXT)?

Nella modalità FLOF, sulla parte inferiore dello schermo vengono situati quattro argomenti con colori diversi. Per accedere a ulteriori informazioni su uno di questi argomenti, premere il tasto del colore corrispondente. Questa comoda funzione consente di accedere velocemente alle informazioni sugli argomenti visualizzati.

■ Cos'è la modalità TOP? (nel caso delle trasmissioni di testo TOP)

TOP è un particolare miglioramento del servizio Televideo standard che facilita la ricerca e può essere utilizzato come guida.

• Rassegna veloce delle informazioni Televideo disponibili
- Selezione dettagliata di facile uso dei fatti di attualità
- Informazioni sullo stato della pagina sulla parte inferiore dello schermo

• Pagina disponibile su / giù

(Rosso) (Verde)

• Per selezionare i blocchi di argomenti
(Blu)

- Per selezionare l'argomento successivo all'interno del blocco di argomenti (Dopo l'ultimo argomento, si passa al blocco di argomenti successivo).

(Giallo)

1 Selezionare Televideo

TEXT

- Consente di visualizzare la pagina dell'indice (il contenuto varia secondo le emittenti).

2 Selezionare la pagina

Tasto colorato (corrisponde alla barra dei colori)

■ Per tornare al televisore

EXIT

Per palesare i dati nascosti

Per palesare le parole nascoste, per es., le risposte della pagina dei quiz

MENU

(Rosso)

• Premere di nuovo per rivisuallizzare.

STILL (PREMERE)

Per arrestare l'aggiornamento automatico (Se si desidera mantenere la pagina attuale senza l'aggiornamento)

- Premere di nuovo per riprendere l'operazione.

PAGINA COMPLETA / PARTE SUPERIORE / PARTE INFERIORE

(Verde)

(PARTE SUPERIORE)

(PARTE INFERIORE)

Normale (PAGINA COMPLETA)

Visione della pagina secondaria

Per guardare la pagina secondaria (soltanto se il Televideo ha più di una pagina)

• Il numero delle pagine secondarie varia secondo le emittenti (fino a 79 pagine).
• La ricerca può richiedere un certo tempo, durante il quale si può guardare la TV.

■ Per guardare una pagina specifica

(Blu)

Immettere il numero di 4-cifre

Esempio: P6

Visione dei programmi TV in attesa di un aggiornamento

Per guardare la TV durante la ricerca di una pagina Televideo

Televideo si aggiorna automaticamente quando diventano disponibili nuove informazioni.

(Giallo)

Si cambia temporaneamente nello schermo TV (Non è possibile cambiare canale.)

Appare al completamento dell'aggiornamento

Per vedere la pagina aggiornata (Giallo)

- La pagina delle notizie ha una funzione che indica l'arrivo delle ultime notizie ("Notizie Flash")

Uso della Guida TV

Guida TV – Guida elettronica dei programmi (EPG), che visualizza sullo schermo una lista dei programmi attualmente trasmessi e dei programmi futuri dei prossimi sette giorni (a seconda delle emittenti).

• Questa funzione varia a seconda del paese selezionato.
• I canali DVB-T e analogici vengono visualizzati sulla stessa schermata Guida TV. Non sono disponibili elenchi di programmi per i canali analogici.
• Quando si accende il televisore per la prima volta, o se il televisore rimane spento per più di una settimana, la visualizzazione della guida TV completa potrebbe richiedere tempo.

1 Selezionare la modalità

2 Visualizzare la Guida TV

GUIDE

Esempio:

1 Data e ora attuali
2 Data della Guida TV
3 Ora Guida TV
4 Programma
5 Posizione e nome del canale

- La guida dei programmi TV può rispondere più lentamente quando vengono premuti i tasti UP/DOWN. Ciò è dovuto allo scaricamento delle informazioni sui programmi.

■ Visualizzazione del programma successivo

-①selezionare

②Programma successivo

■ Per il giorno precedente (DVB)

(Rosso)

■ Per il giorno successivo (DVB)

(Verde)

Filtro Tipo

■ Per vedere una lista dei canali del tipo selezionato

(Blu)

• Dall'Elenco può scegliere il tipo che desidera visualizzare.
• Una volta scelto il Tipo, verrà visualizzato l'elenco dei Sottotipi corrispondenti.
• Possono essere scelti più Tipi e Sottotipi contemporaneamente.

selezionare la schermata [Type]/[Subtype]

- selezionare la voce [Type]/ [Subtype] - Aggiungi/Rimuovi

■ Visualizzazione delle informazioni dettagliate sul programma (DVB)

■ Per tornare al televisore

EXIT

Visione degli ingressi esterni

Collegare il componente esterno (VCR, componente DVD, ecc.) per visualizzare le immagini dall'ingresso selezionato.

1 Accendere il televisore

Quando si esegue il collegamento mediante SCART o HDMI

Riceve automaticamente i segnali di ingresso all'inizio della riproduzione.

Se la modalità di ingresso non viene selezionata automaticamente

Eseguire 2 e 3

- Controllare l'impostazione del componente.

2 Visualizzare il menu di selezione ingresso

3 Selezionare la modalità di ingresso del componente selezionato

① selezionare

② guardare

- Si può selezionare l'ingresso anche premendo ripetutamente il tasto AV.

Utilizzo del Menu Funzioni

1 Visualizzare il menu

MENU

2 Selezionare il menu

3 Selezionare l'opzione

① selezionare

② accedere

■ Scegliere una delle alternative

■ Regolare usando la barra di scorrimento

① cambiare

② memorizzare

■ Selezionare la schermata successiva

Sicurezza bambini Accedere

accedere

Immagine

Modo Immagine

Per selezionare la modalità immagine preferita per ogni ingresso.

[Dinamico]: Per un migliore contrasto e nitidezza delle immagini per la visione nei luoghi molto illuminati.

[Normale]: Utilizzo normale per la visione in condizione di illuminazione ambientale normale.

[Cinema]: Per una migliore visione di film in ambienti scuri con esaltazione di contrasto, nero e riproduzione del colore.

[True Cinema]: Per riprodurre accuratamente la qualità originale dell'immagine senza alcuna alterazione.

[Game]: Per produrre immagini adatte per il segnale di risposta rapida nei videogiochi.

• Non utilizzabile nella modalità TV
- Per visualizzare una registrazione continua del tempo trascorso nella modalità [Game] → [Mostra tempo di gioco] (pag. 20)

In ciascun Modo Immagine, è possibile regolare e memorizzare [Contrasto], [Luminosità], [Colore], [Nitidezza], [Tinta], [Temp colore], [P-NR] e [3D-COMB] per ogni ingresso.

Retro illuminazione / Contrasto / Luminosità / Colore / Nitidezza

Per regolare i livelli di queste opzioni secondo le proprie preferenze.

Tinta

Per regolare la tinta delle immagini in base alle proprie preferenze

- Soltanto per la ricezione dei segnali NTSC

Temp colore

Per impostare la tonalità generale del colore delle immagini (più blu – più rosso).

Modalità Eco

Funzione di controllo automatico della luminosità Per regolare automaticamente le impostazioni delle immagini in base alle condizioni ambientali di illuminazione

P-NR

Riduzione del disturbo delle immagini Riduce automaticamente il disturbo delle immagini e il disturbo del flicker nelle parti di contorno delle immagini

3D-COMB

Per conferire maggiore vividezza alle immagini ferme o al rallentatore.

Durante la visione dei fermi immagine o delle immagini al rallentatore è probabile che a volte vengano visualizzati schemi di colori. Impostare su [On] per visualizzare colori più nitidi e più accurati.

- Per la ricezione dei segnali PAL / NTSC nella modalità TV o da composito

Colore matrice

Seleziona il parametro di colore adeguato per il segnale SD (Standard definition) o HD (High definition).

- Questa funzione è disponibile con segnale in ingresso 480p o 576p da terminale COMPONENT o HDMI.

Sistema di colore AV

Seleziona il sistema di colori opzionale basato sui segnali video.

• Per l'ingresso AV

Overscan 16:9

Serve per selezionare l'area dello schermo sulla quale viene visualizzata l'immagine con il rapporto d'aspetto 16:9.

[On]: Per ingrandire le immagini e nasconderne i bordi.

[Off]: Per visualizzare le immagini nelle dimensioni originali.

• Se sui bordi dello schermo si nota del rumore, impostare su [On].
• Questa funzione può essere salvata per la SD (definizione standard) e l'HD (alta definizione) rispettivamente.

Impostazioni originali

Ripristina le impostazioni predefinite per la modalità di visualizzazione delle immagini corrente dell'ingresso selezionato.

Audio

Modo audio

Per selezionare la modalità audio preferita.

- La modalità selezionata viene applicata su tutti i segnali di ingresso.

[Musica]: Per migliorare la qualità audio quando si guardano video musicali, ecc.

[Parlato]: Per migliorare la qualità audio quando si guardano telegiornali, fiction, ecc.

[Utente]: Per regolare manualmente l'audio con l'equalizzatore, impostando la qualità audio preferita.

• Per la modalità Utente, nel Menu audio viene visualizzato [Equalizzatore] invece di [Bassi] e [Acuti]. Selezionare [Equalizzatore] e regolare la frequenza.
• Questa funzione non ha alcun effetto sul suono riprodotto dalle cuffie.

Bassi

Per aumentare o ridurre il livello per accrescere o ridurre l'uscita dei suoni più bassi.

Acuti

Per aumentare o ridurre il livello per accrescere o ridurre l'uscita dei suoni più alti.

Equalizzatore

Per regolare il livello della frequenza in base alla qualità audio preferita.

• Questa funzione è disponibile quando l'opzione [Modo audio] è impostata su [Utente].
• Selezionare la frequenza e modificare il livello della frequenza utilizzando il tasto del cursore.
• Per esaltare i bassi, aumentare il livello delle frequenze più basse. Per esaltare gli acuti, aumentare il livello delle frequenze più alte.
• Per ripristinare i livelli di ogni frequenza sulle impostazioni predefinite, selezionare [Impostazioni originali] con il tasto del cursore.

Bilanciamento

Per regolare il livello del volume dei diffusori destro e sinistro.

Volume cuffia

Per regolare il volume della cuffia.

Surround

Produce un accrescimento dinamico dell'ampiezza per simulare effetti spaziali migliori.

Auto Gain Control

Per regolare automaticamente le grandi differenze nei livelli dell'audio tra i canali e gli ingressi.

Cor. Volume

Imposta il volume di ogni singolo canale o la modalità d'ingresso.

Distanza speaker dal muro

Per compensare il suono di bassa frequenza causato dalla distanza tra i diffusori e la parete

• Se lo spazio dietro il televisore dalla parete è minore di 30 cm, si consiglia [Fino a 30 cm].
• Se lo spazio dietro il televisore dalla parete è maggiore di 30 cm, si consiglia [Più di 30 cm]

Audio preferito 1 / 2

Per selezionare la prima e seconda lingua preferita per il multiaudio DVB (a seconda dell'emittente)

MPX

Per selezionare la modalità audio multiplex (se disponibile)

[Stereo]: Normalmente, utilizzare questa impostazione.

[Mono]: Se non è possibile ricevere segnali stereo.

[M1] / [M2]: Disponibile durante la ricezione dei segnali monofonici.

• Per la modalità analogica

Selezione SPDIF

SPDIF: Un formato standard di trasferimento dei file audio.

Per selezionare l'impostazione iniziale per il segnale dell'uscita audio digitale dai terminali DIGITAL AUDIO e HDMI2 (funzione ARC)

[Auto]: L'uscita dei segnali Dolby Digital Plus, Dolby Digital e HE-AAC multicanale viene trasmessa come Dolby Digital Bitstream. L'uscita MPEG diventa PCM. DTS è l'uscita come DTS per contenuti video del Media Player.

[PCM]: Il segnale di uscita digitale è impostato su PCM.

- ARC (Audio Return Channel): Una funzione di trasmissione audio digitale tramite cavo HDMI.

Liv. uscita ottica MPEG

Regola il livello dell'audio dell'uscita PCM dal terminale DIGITAL AUDIO come impostazione iniziale.

- Il suono [PCM] è normalmente più ampio degli altri tipi di piste del suono.

Ritardo SPDIF

Per regolare il ritardo dell'audio in uscita dai terminali DIGITAL AUDIO eHDMI2 (funzione ARC) se l'audio e l'immagine non sono sincronizzati

• Per la modalità DVB

Ingresso HDMI

Per selezionare il segnale di ingresso appropriato (pag. 26)

[Digitale]: Quando l'audio viene trasmesso tramite il collegamento con il cavo HDMI

[Analogico]: Quando l'audio non viene trasmesso tramite il collegamento con il cavo dell'adattatore HDMI-DVI

• Per l'ingresso HDMI

Modalità downmix

Serve per selezionare la modalità di uscita per ascoltare la musica compressa

• Per la modalità DVB

Tipo

Impostazioni della narrazione per gli utenti ipovedenti (disponibile solo in alcuni paesi)

• [Non udenti] → [Tipo sottotitolo prefer.] (pag. 20)
- Impostare su [Ipo-vedenti] per attivare la traccia audio della narrazione quando disponibile sulla trasmissione.
- [Ipo-vedenti] appare dopo aver selezionato questa opzione (vedere sotto)
• Per la modalità DVB

Ipo-vedenti

Casse

La traccia audio del commento parlato viene riprodotta dagli altoparlanti del televisore.

Cuffie

La traccia audio del commento parlato viene riprodotta dalle cuffie.

- Collegare le cuffie prima di selezionare questa opzione.

Volume

Serve per regolare il volume della traccia audio del commento parlato.

Pan e dissolvenza

Serve per impostare gli effetti panorama e dissolvenza dell'audio.

[On]: Serve per impostare il volume dell'Audio Originale del programma e per impostare l'effetto panorama dell'Audio Associato del Programma

[Off]: Audio Originale del programma

Impostazioni originali

Ripristina le impostazioni predefinite delle funzioni [Bassi], [Acuti], [Bilanciamento], [Volume cuffia], [Surround], [Liv. uscita ottica MPEG], [Tipo] e [Ipo-vedenti] correnti.

Timer

Timer di spegnimento

Per impostare l'intervallo di tempo prima che il televisore entri automaticamente in modalità Standby.

Fuso orario

Per regolare l'ora.

- L'ora viene corretta in base all'ora di Greenwich.

Standby automatico

[Off] / [2 ore] / [4 ore]

Se per un periodo di 4 ore non viene effettuata alcuna operazione, la TV passerà automaticamente in modalità Standby per il risparmio energetico.

• La selezione automatica dell'ingresso con l'apparecchio collegato ha effetto su questa funzione, azzerando il conteggio.
• Il messaggio di notifica viene visualizzato 3 minuti prima che il televisore entri in modalità Standby.

Impostazione

Impostazioni Link

CEC

Se impostato su [On], il televisore passa automaticamente all'ingresso HDMI appropriato ogni qualvolta un dispositivo connesso all'ingresso HDMI viene acceso inizialmente e viene selezionata la modalità di riproduzione.

- La funzione HDMI CEC del dispositivo compatibile HDMI CEC connesso deve essere attivata.

Spegnimento Link

Se impostato su [On], tutti gli apparecchi HDMI collegati si spegneranno automaticamente una volta spento il televisore.

• Il registratore DVD Panasonic non si spegne se è ancora in modalità Rec.
• Il televisore resta acceso anche se tutti gli apparecchi collegati tramite HDMI connessi sono spenti.

Sicurezza bambini

Per applicare il controllo di accesso ai canali o ingressi in modo da impedirne l'accesso. (pag. 23)

Menu sintonia

Selezione TV

Serve per scegliere il tipo di segnale che volete sintonizzare.

Sintonia automatica

Per ricercare automaticamente i canali ricevibili. (pag. 21)

Scansione

Serve per aggiungere i nuovi canali trovati, conservando quelli già esistenti. (pag. 21)

Sintonia manuale Analogica

Serve per la ricerca manuale dei canali analogici. (pag. 21)

Stato segnale DVB-T

Serve a controllare lo stato del segnale DVB-T. (pag. 21)

Sintonia manuale DVB-T

Serve per la ricerca manuale dei canali DVB-T. (pag. 21)

Stato segnale DVB-C

Serve a controllare lo stato del segnale DVB-C. (pag. 21)

Sintonia manuale DVB-C

Serve per la ricerca manuale dei canali DVB-C. (pag. 21)

Selezione rete preferita

Per selezionare la rete preferita per ciascuna emittente (disponibile solo in alcuni paesi).

• Per la modalità DVB

Modifica preferiti

Crea una lista dei canali. (pag. 22)

Salta

Serve per saltare i canali indesiderati. (pag. 22)

Selezione

Serve per ordinare i canali. (pag. 22)

Edita elenco canali

Serve per modificare i canali. (pag. 22)

Annulla blocco

Serve per cancellare tutti gli elenchi dei canali. (pag. 22)

Lingua

Per cambiare la lingua delle indicazioni sullo schermo.

Impostazioni schermo

Teletext preferito

Per selezionare la lingua preferita del servizio Televideo DVB (secondo l'emittente)

Per selezionare il tipo di carattere per il televideo.

[Ovest]: inglese, francese, tedesco, greco, italiano, spagnolo, svedese, turco, ecc.

[Est1]: ceco, inglese, estone, lettone, rumeno, russo, ucraino, ecc.

[Est2]: ceco, ungherese, lettone, polacco, rumeno, ecc.

Sottotitoli preferiti 1 / 2

Seleziona la prima e seconda lingua preferita per i sottotitoli DVB (a seconda della emittente)

Tipo sottotitolo prefer. [Normale] / [Non udenti]

Seleziona il tipo preferito dei sottotitoli.

• [Non udenti] aiuta a capire mediante i sottotitoli DVB (secondo l'emittente).
• L'opzione [Sottotitoli preferiti 1] / [Sottotitoli preferiti 2] ha la priorità.

Nome ingresso

Per accedere alla lista dei nomi dei canali per selezionare il nome di ogni modalità di ingresso o impostare per saltare quello sconosciuto per una facile identificazione e selezione in [Selezione TV] (pag. 12), [Selezione ingresso] (pag. 16) o sulla barra.

- Per saltare la modalità di ingresso, selezionare [Salta].

Durata visione

Per impostare per quanto tempo la barra delle informazioni rimane sullo schermo.

Mostra tempo di gioco

Impostare [On] per visualizzare una registrazione continua del tempo trascorso nella modalità Game in alto a destra dello schermo ogni 30 minuti.

• Questa funzione è disponibile quando l'opzione [Modo Immagine] è impostata su [Game]. ➔ (pag. 17)

Modalità radio

Per impostare il timer per lo spegnimento automatico del televisore quando viene selezionato un canale radio.

L'audio rimane attivo anche quando lo schermo viene spento. Questa funzione è efficace per ridurre i consumi energetici quando si ascolta un canale radio.

• Premere un tasto qualsiasi ad eccezione di Standby, Volume su / giù e MUTE per accendere lo schermo.
  • Non utilizzabile nella modalità analogica

Menu sistema

Impostazioni originali

Per ripristinare tutte le impostazioni sui valori originali.

Common Interface

Per visualizzare i canali criptati, ecc. (pag. 13)

Aggiorn. sistema

Per scaricare i nuovi software nel televisore. (pag. 23)

Licenza software

Per visualizzare le informazioni della licenza del software.

Informazioni di sistema

Per visualizzare le informazioni di sistema di questo televisore.

Risparmio energia

Per ridurre la luminosità delle immagini in modo da risparmiare il consumo di corrente.

Nota

• Viene visualizzato un menu diverso nella modalità di Media Player. (pag. 24)
• Si possono selezionare soltanto le opzioni disponibili.

Sintonizzazione e modifica dei canali

È possibile risintonizzare i canali o creare liste dei propri canali preferiti, saltare i canali indesiderati, ecc.

[Impostazione] [Menu sintonia] *

* Il nome del menu varia in base alla modalità TV.

- Le impostazioni in [Menu sintonia] sono applicabili solo per la modalità TV selezionata.

Risintonizzazione dei canali

- Viene risintonizzata solo la modalità selezionata. Tutte le impostazioni di sintonizzazione precedenti vengono cancellate.

1 Impostare [Selezione TV] sul segnale che volete sintonizzare

2 Selezionare [Sintonia automatica]

3 Selezionare il fornitore (Solo cavo)

4 Inserire le impostazioni per la [Sintonia automatica] (Solo cavo) e avviare la sintonizzazione

• Le opzioni delle funzioni variano a seconda del paese selezionato (pag. 11)

• [Modalità scansione]

[Completa]: scansiona l'intera gamma di frequenza. Le impostazioni vengono eseguite automaticamente. [Frequenza] e [ID rete] non sono disponibili.

[Rapido]: Esegue la scansione secondo le impostazioni selezionate in [Network ID].

[Avanzato]: Esegue la scansione secondo le impostazioni selezionate in [Frequency] e [Network ID].

- Normalmente impostare [Frequenza] e [ID rete] su [Auto]. Se [Auto] non è visualizzato o se necessario, immettere il valore specificato dal fornitore del servizio via cavo con i tasti numerici.

- Dopo aver inserito le impostazioni, selezionare [Scansione].

Sintonia manuale

■ Sintonia manuale Analogica

Impostazione manuale dei canali analogici dopo la [Sintonia automatica].

1 Immettere la frequenza per avviare la scansione

2 Selezionare il metodo di scansione

[Scan Up]: Effettua la scansione in ordine crescente a partire dalla frequenza inserita.

[Scan Down]: Effettua la scansione in ordine decrescente a partire dalla frequenza inserita.

■ Sintonia manuale DVB

Utilizzare normalmente [Sintonia automatica] o [Scansione] per reimpostare i canali DVB.

Utilizzare questa funzione se la sintonia non è stata completata o per regolare la direzione dell'antenna.

- Tutti i canali trovati verranno aggiunti alla Lista canali.

DVB-C

1 Immettere la frequenza

2 Avviare la ricerca

DVB-T

Selezionare il canale e avviare la ricerca

Serve a controllare lo stato del segnale DVB

Modifica dei canali

■ Modifica preferiti

Per creare le liste dei propri canali preferiti da varie emittenti.

Selezionare una lista dei canali

Modifica preferiti
1	Analogica	BBC ONE Wales	●
2	Analogica	BBC THREE	●
3	Digitale	BBCi	●
4	Digitale	CBBC Channel	●

: [Aggiungi]

: [Rimuovi]

Salta

I canali indesiderati possono essere nascosti (saltati).

I canali nascosti non possono essere visualizzati, tranne con questa funzione.

Selezionare un canale e rivelarlo / nasconderlo

Salta
1	Analogica	BBC ONE Wales	●
2	Analogica	BBC THREE	●
3	Digitale	BBCi	●
4	Digitale	CBBC Channel	●

: Nascondi (saltare)

: Mostra

■ Selezione

È possibile ordinare i canali.

1 Per scambiare la posizione dei canali (se disponibili)

: selezionato

•:non selezionato

2 Scambiare

• Cambiare pagina (pagina precedente)

(Rosso)

• Cambiare pagina (pagina successiva)

(Verde)

- Seleziona

(Giallo)

• Per uscire

(Blu)

Modifica delle impostazioni dei canali

È possibile modificare le impostazioni dei canali.

1 Selezionare il canale da modificare

Edita elenco canali
1	Analogica	BBC ONE Wales
2	Analogica	BBC THREE
3	Digitale	BBCi
4	Digitale	CBBC Channel

2 Modificare le impostazioni del canale

• Non è possibile modificare il [Nome rete].
• La modifica di [Frequenza (MHz)], [Sistema colore] e [Sistema audio] è valida solo per i canali analogici.
• È possibile inserire i caratteri usando i tasti numerici (Scegliendo [Nome del canale]).

Sicurezza bambini

È possibile bloccare particolari canali / terminali di ingresso AV per controllare chi li guarda.

Quando si seleziona un canale / ingresso bloccato, appare un messaggio. Per visualizzare il canale, immettere il numero PIN.

→ [Impostazione] → [Sicurezza bambini]

1 Inserire il numero PIN (4 cifre)

• Inserire il numero PIN due volte alla prima impostazione.
• Prendere nota del numero PIN per riferimento futuro.
• Come numero PIN potrebbe essere memorizzato "0000" come impostazione predefinita a seconda della nazione selezionata.

2 Selezionare [Elenco sicurezza bambini] e selezionare il canale / ingresso che deve essere bloccato

Nome Sorgente Tipo			Eguia bambri
101BBC 1 Wales	DVB-C	TV in Chiaro
7 BBC THREE	DVB-T	TV in Chiaro
14F4C	DVB-T	TV in Chiaro
VCR	Analogico	Analogico
1 BBC1	Analogico	Analogico
2 ****	Analogico	Analogico
AV1	Sorgente estema	AV
AV2	Sorgente estema	AV

: Appare quando un canale / ingresso è bloccato

Modifica della lista tramite i tasti colorati

Blocca tutto: Blocco di tutti i canali ed ingressi. Sblocca tutto: Cancellazione di tutti i blocchi.

■ Per cambiare il numero PIN

Selezionare [Cambia il PIN] ed inserire due volte il nuovo PIN.

■ Per impostare il Livello di controllo

Per la visione del programma DVB con informazioni di classificazione superiore all'età selezionata, immettere il numero PIN (a seconda delle emittenti).

Selezionare [Livello di controllo] e impostare l'età di limitazione dei programmi.

- La disponibilità di questa funzione dipende dalla nazione selezionata

Nota

- L'impostazione di [Impostazioni originali] (pag. 20) cancella il numero PIN e tutte le impostazioni.

Aggiornamento del software TV

È possibile che venga rilasciata una nuova versione scaricabile del software per migliorare le prestazioni o le operazioni del televisore.

Se è disponibile un aggiornamento, viene visualizzato un messaggio di notifica se il canale dispone di informazioni di aggiornamento.

• Per scaricare

(Premere il tasto EXIT per non scaricare l'aggiornamento)

Il nuovo software può essere aggiornato automaticamente o manualmente.

→ [Impostazione] → [Menu sistema] → [Aggiorn. sistema]

■ Per aggiornare automaticamente

Impostare [Auto scaricare] e [Installazione automatica] su [Si]

Download OAD manuale	Accedere
Auto scaricare	Si
Installazione automatica	No

Se si esegue Aggiorn. sistema, il software viene aggiornato (potrebbe modificare le funzioni del televisore).

Se si preferisce evitarlo, impostare [Installazione automatica] su [No].

• Ad ogni impostazione, il televisore esegue automaticamente una ricerca nella modalità Standby e scarica un aggiornamento, se è disponibile un aggiornamento del software.
  • L'aggiornamento automatico avviene in modalità Standby (la TV viene spenta tramite il telecomando).

■ Per aggiornare immediatamente

1 Selezionare [Download OAD manuale]
2 Cerca un aggiornamento (per diversi minuti) e visualizza un messaggio corrispondente se presente

3 Scaricamento

Nota

• Il download può durare alcune ore.
- Durante il download e l'aggiornamento del software, NON spegnere il televisore.
- Il messaggio di notifica potrebbe essere un promemoria. In tal caso, vengono visualizzate le informazioni del programma (la data a partire dalla quale è possibile usare la nuova versione). L'aggiornamento può essere prenotato. L'aggiornamento non comincia se il televisore è spento.

Uso di Media Player

Media Player consente di riprodurre foto, video o musica registrati su una memoria flash USB.

Modalità Foto:

Verranno visualizzate le foto digitali.

Modalità Musica:

Vengono riprodotti i dati musicali digitali.

Modalità Video:

Verranno riprodotti i video digitali.

• Formato di file supportato "Formato di file supportato in Media Player" (pag. 26)
• Durante l'operazione, il segnale audio viene trasmesso dai terminali AV1, DIGITAL AUDIO e HDMI2 (funzione ARC). Tuttavia, non vengono emessi segnali video. Per utilizzare l'HDMI2 con la funzione ARC, collegare un'amplificatore con la funzione ARC.
• Le immagini potrebbero non essere visualizzate correttamente su questo televisore a seconda del componente di registrazione usato.
• La visualizzazione potrebbe richiedere qualche minuto se sono presenti molti file e cartelle.
• I file parzialmente deteriorati potrebbero essere visualizzati con una risoluzione ridotta.
• Le impostazioni delle immagini potrebbero non funzionare a seconda delle condizioni.
• I nomi delle cartelle e dei file potrebbero variare in base alla fotocamera digitale o alla videocamera digitale in uso.

■ Per inserire o rimuovere la Memoria flash USB

• Inserire o rimuovere con cura e completamente.
  • Collegare la memoria flash USB alla porta USB.
• Verificare che il tipo di terminali e dispositivi siano corretti durante il collegamento.

1 Inserire la Memoria flash USB nel televisore

2 Avviare [Media Player] e selezionare il contenuto (Foto / Musica / Film)

- Selezionare i contenuti appropriati per la riproduzione di ogni file.

■ Modificare i contenuti

Mentre viene visualizzata la miniatura, visualizzare la selezione dei contenuti

(Blu)

Modalità Foto

Esempio: Miniatura - [Tutte le foto]

: Visualizzazione di errore

[Singola] - Le foto vengono visualizzate una alla volta. Selezionare il file dalla miniatura delle foto da visualizzare

[Presentazione] - La presentazione termina quando tutte le foto della miniatura corrente sono state visualizzate.

1 Selezionare il file dalla miniatura delle foto da visualizzare per primo

2 Avviare la presentazione

(Rosso)

• Per visualizzare / nascondere la guida operativa

Per ordinare in base a cartella

1 Visualizzare la selezione di visualizzazione nella visualizzazione miniatura

(Verde)

2 Selezionare [Cartella]

Per visualizzare le miniature raggruppate per cartella.

Impostazioni delle foto

OPTION

[Impostazioni presentaz.]

Effetto Transizione

Per selezionare l'effetto di transizione per il cambiamento della foto durante la presentazione.

Modalità Schermo

Per selezionare una visualizzazione normale o ampliata nella modalità Singola o Presentazione.

- A seconda delle dimensioni delle foto, potrebbe non essere possibile ingrandirle in modo da riempire lo schermo, ad esempio nel caso delle foto verticali. Intervallo

Per selezionare gli intervalli di presentazione.

Ripetizione

Ripetizione della presentazione

Sfondo musica

Per selezionare la musica di sottofondo durante la modalità Foto.

- [Tipo1 - 3] sono le musiche predefinite installate nel televisore.

Nota

• La qualità delle immagini può ridursi a seconda delle impostazioni della presentazione.
• Le impostazioni delle immagini potrebbero non essere applicate a seconda delle impostazioni della presentazione.

Modalità Musica

Esempio: Miniatura - [Cartella]

1 Selezionare la cartella / il file

2 Avviare la riproduzione

(Rosso)

• Per visualizzare / nascondere la guida operativa

Impostazioni musica

→ [Impostazioni musica]

Ripetizione

[Cartella]: Ripetizione della riproduzione nella cartella selezionata

[Singolo]: Ripetizione della riproduzione del singolo file selezionato

Modalità video

Esempio: Miniatura - [Visualizz. titolo]

中: Visualizzazione di errore

: Il file non supporta la visualizzazione miniatura.

1 Selezionare il titolo / la scena

2 Avviare la riproduzione

(Rosso)

- Per visualizzare / nascondere la guida operativa e la barra delle informazioni

• Per cambiare il formato

Impostazioni video

→ [Menu Impostazioni video]

Ripetizione

Riproduzione ripetuta all'interno del titolo o del file selezionato (a seconda del contenuto).

Informazioni tecniche

Segnale di controllo del formato

I programmi normalmente contengono un "Segnale di controllo del formato" (segnale widescreen, segnale di controllo dal terminale SCART / HDMI).

In modalità [Auto], nella parte superiore sinistra dello schermo verrà visualizzata la modalità del rapporto d'aspetto nel caso in cui venga rilevato il segnale Widescreen (WSS) od un segnale di controllo sulla presa SCART (pin8) / HDMI. Il rapporto d'aspetto passerà al formato appropriato.

■ Condizioni disponibili per il segnale Widescreen (WSS)

Terminale di ingresso	Formato segnale di ingresso
Cavo Terrestre	DVB-C
	DVB-T
	PAL B, G, H, I, D, K
	SECAM B, G, L, L', D, K
AV1 / AV2 (Composito)	PAL
	SECAM
AV2 (Component)	625 (576) / 50i, 50p

Nota

- Se le dimensioni dello schermo sembrano inusuali durante la riproduzione con un videoregistratore di un programma registrato nel formato widescreen, regolare l'allineamento con il VCR.

Collegamento HDMI

Questo televisore include tecnologia HDMI™. L'HDMI (Interfaccia multimediale ad alta definizione) permette di fruire delle immagini digitali ad alta definizione e di un audio di alta qualità collegando il televisore e il componente. Un apparecchio compatibile con HDMI*1 con terminale di uscita HDMI o DVI, ad esempio un lettore DVD, un decoder o una console di gioco, può essere collegato al terminale HDMI utilizzando un cavo compatibile con HDMI.

■ Funzionalità HDMI utilizzabili

• Segnale di ingresso audio: 2ch Linear PCM (frequenze di campionamento - 48 kHz, 44,1 kHz, 32 kHz)
• Segnale di ingresso video → "Segnale di ingresso che può essere visualizzato" (pag. 26)

Corrispondenza con l'impostazione di uscita del dispositivo digitale.

- Tipo di contenuto

• Audio Return Channel ^*2

(solo terminale HDMI2)

■ Connessione DVI

Se il componente esterno è dotato soltanto di un'uscita DVI, collegare il terminale HDMI al terminale DVI con un cavo adattatore HDMI. Se si usa il cavo adattatore per il collegamento dal terminale DVI a quello HDMI, collegare il cavo audio ai terminali audio AV2.

Nota

• Le impostazioni audio possono essere eseguite su [Ingresso HDMI] nel menu Audio. (pag. 17)
- Se il componente collegato è dotato della funzione di regolazione del formato, impostare il formato "16:9".
- Questi connettori HDMI sono compatibili con la protezione del copyright HDCP (protezione a banda larga dei contenuti digitali).
- Per la ricezione dei segnali analogici è possibile collegare ai terminali di ingresso componente o video componenti senza uscita digitale.

*1: Il logo HDMI viene visualizzato con i componenti conformi HDMI.

*2: Audio Return Channel (ARC) è una funzione per l'invio di segnali audio digitali tramite un cavo HDMI.

Segnale di ingresso che può essere visualizzato

■ COMPONENT (AV2) / terminale HDMI

Nome del segnale	COMPONENT	HDMI
525 (480) / 60i, 60p	○	○
625 (576) / 50i, 50p	○	○
750 (720) / 60p, 50p	○	○
1.125 (1.080) / 60i, 50i	○	○
1.125 (1.080) / 60p, 50p, 24p		○

○ : Segnale di ingresso utilizzabile

• I segnali diversi da quelli indicati sopra potrebbero non essere visualizzati correttamente.
• I suddetti segnali sono stati riformattati per la visione ottimale sullo schermo.

Formato di file supportato in Media Player

• Alcuni file potrebbero non essere riprodotti anche se soddisfano le condizioni riportate sopra.
• Per i nomi dei file, non utilizzare caratteri a due byte o altri codici speciali.
• Se i nomi delle cartelle o dei file vengono modificati, gli apparecchi collegati potrebbero essere inutilizzabili con questa TV.

Foto

JPEG (.jpg / .jpeg)

Risoluzione dell'immagine (pixel): 8 × 8 a 30.719 × 17.279

Campioni secondari: 4:4:4, 4:2:2, 4:2:0

• Standard DCF ed EXIF
• Progressive JPEG non è supportato.

Video

AVI (.avi)

Codec video: H.264 BP/MP/HP, MPEG1, MPEG2, MPEG4 SP/ASP, VC-1, Windows Media Video Ver. 9

Codec audio: AAC, Dolby Digital, Dolby Digital Plus, DTS core, HE-AAC, LPCM, Audio MPEG, MP3, WMA

• Alcune funzioni dei sottotitoli o dei capitoli potrebbero non essere disponibili.
• WMA Pro e WMA Lossless non sono supportati.

MKV (.mkv)

Codec video: H.264 BP/MP/HP, MPEG1, MPEG2, MPEG4 SP/ASP

Codec audio: AAC, Dolby Digital, Dolby Digital Plus, DTS core, HE-AAC, Audio MPEG, MP3

- Alcune funzioni dei sottotitoli o dei capitoli potrebbero non essere disponibili.

ASF (.asf / .wmv)

Codec video: MPEG4 SP/ASP, VC-1, Windows Media Video Ver. 9

Codec audio: AAC, Dolby Digital, Dolby Digital Plus, HE-AAC, LPCM, MP3, WMA

• I file con protezione anticopia non possono essere riprodotti.
• WMA Pro e WMA Lossless non sono supportati.

MP4 (.f4v / .m4v / .mp4)

Codec video: H.264 BP/MP/HP, MPEG1, MPEG2, MPEG4 SP/ASP

Codec audio: AAC, Dolby Digital, Dolby Digital Plus, HE-AAC, Audio MPEG, MP3

- Questo televisore supporta questo formato registrato da prodotti Panasonic. Per informazioni dettagliate, consultare il manuale dei prodotti.

FLV (.flv)

Codec video: H.264 BP/MP/HP

Codec audio: AAC, MP3

3GPP (.3gp / .3g2)

Codec video: H.264 BP/MP/HP, MPEG4 SP/ASP

Codec audio: AAC, HE-AAC

PS (.mod / .mpg / .mpeg / .vob / .vro)

Codec video: H.264 BP/MP/HP, MPEG1, MPEG2, VC-1

Codec audio: AAC, Dolby Digital, Dolby Digital Plus, HE-AAC, LPCM, Audio MPEG, MP3

TS (.mts / .m2ts / .tp / .trp / .ts / .tts)

Codec video: H.264 BP/MP/HP, MPEG1, MPEG2, VC-1 Codec audio: AAC, Dolby Digital, Dolby Digital Plus, DTS core, HE-AAC, Audio MPEG, MP3

Sottotitoli

MicroDVD, SubRip, TMPlayer (.srt / .sub / .txt)

• Il file video e il file di testo dei sottotitoli devono essere posizionati nella stessa cartella e i nomi file devono essere identici, tranne per l'estensione.
• Se nella stessa cartella sono contenuti più file di testo dei sottotitoli, vengono visualizzati con il seguente ordine di priorità: “.srt”, “.sub”, “.txt”.

Musica

MP3 (.mp3)

AAC (.m4a)

• I file con protezione anticopia non possono essere riprodotti.
• I file con protezione anticopia non possono essere riprodotti.
  • WMA Pro e WMA Lossless non sono supportati.

WMA (.wma)

LPCM (.wav)

FLAC (.flac)

Dispositivi per la riproduzione

■ Memoria flash USB (per la riproduzione in [Media Player])

• Formato memoria flash USB: FAT16, FAT32, NTFS
• Compatibilità della Chiavetta di Memoria USB: Supporta solo lo standard USB1.1 o USB2.0 La capacità massima supportata dell'USB è di 32 GB L'Hub USB o l'adattatore delle schede non sono supportati

Nota

• I dati modificati con un PC potrebbero non essere visualizzati.
• Non rimuovere il dispositivo mentre il televisore accede ai relativi. In caso contrario, si potrebbe danneggiare il dispositivo o il televisore.
  • Non toccare i piedini presenti sul dispositivo.
• Non esercitare pressioni sul dispositivo ed evitare che subisca colpi.
• Inserire il dispositivo nella direzione corretta. In caso contrario, si potrebbe danneggiare il dispositivo o il televisore.
• Le interferenze elettriche, l'elettricità statica o l'utilizzo non corretto potrebbero danneggiare i dati o il dispositivo.
• Eseguire il backup dei dati registrati a intervalli regolari per impedire che vengano danneggiati a causa di un malfunzionamento del televisore. Panasonic non si assume alcuna responsabilità per eventuali danni ai dati registrati.

Connessione USB

• Si consiglia di collegare la chiavetta di memoria USB direttamente alla porta USB del televisore.
• È possibile che alcuni dispositivi USB o HUB USB non funzionino con questo televisore.
• Non è possibile usare contemporaneamente due o più dispositivi USB dello stesso tipo, ad eccezione delle memorie flash USB.
• Per ulteriori informazioni sui dispositivi USB, visitare il seguente sito Web. (Solo in inglese) http://panasonic.net/viera/support

Domande e risposte

Prima di richiedere una riparazione o assistenza, seguire queste semplici istruzioni per risolvere il problema. Se dovesse apparire un messaggio di errore, procedere secondo le istruzioni visualizzate. Se il problema persiste, rivolgersi al rivenditore Panasonic locale o a un Centro di assistenza autorizzato.

In modalità DVB le immagini risultano disturbate o bloccate oppure scompaiono / In modalità analogica vengono visualizzati punti bianchi o immagini fantasma / Non è possibile sintonizzare alcuni canali

• Verificare la posizione, l'orientamento e il collegamento dell'antenna.
• Se [Stato segnale DVB-T] (pag. 19). Se [Stato segnale] indica un segnale debole, controllare l'antenna.
• Le condizioni climatiche incidono sulla ricezione del segnale (forti piogge, neve, ecc.), soprattutto nelle aree con scarsa ricezione. Anche se il tempo è sereno, l'alta pressione può causare problemi di ricezione di alcuni canali.
• A causa delle tecnologie di ricezione impiegate, la qualità dei segnali digitali potrebbe in alcuni casi essere relativamente bassa anche se la ricezione dei canali analogici è buona.
• Rivolgersi al rivenditore locale o al provider di servizi per informazioni sulla disponibilità dei servizi.

Problema di qualità dell'immagine

• Controllare le impostazioni del Menu Immagine.
• Impostare [P-NR] per eliminare il rumore (pag. 17).
• Controllare i prodotti elettrici vicini (automobile, motocicletta, lampada a fluorescenza).
  • Ripristinare i canali.
• Accertarsi che l'uscita del componente esterno corrisponda all'ingresso del televisore. Quando si esegue il collegamento mediante SCART, verificare che l'impostazione di uscita del componente esterno non sia S-Video.

Problema di qualità del suono

• Controllare il livello del volume o lo spegnimento dell'audio.
• Controllare le connessioni e le impostazioni degli apparecchi esterni.
• La ricezione del segnale audio potrebbe essersi deteriorata.
• Impostare [MPX] su [Mono] (pag. 18).

Problemi di immagine o suono con una connessione HDMI

• Accertarsi che il cavo HDMI sia collegato correttamente.
• Spegnere il televisore e il componente, quindi accenderli nuovamente.

• Controllare il segnale di ingresso dal componente.
  • Usare un componente compatibile EIA/CEA-861/861D.

• Impostare l'audio del componente collegato su "2ch L.PCM".

• Controllare l'impostazione [HDMI 1 / HDMI 2] (pag. 18).
• Se il collegamento audio digitale ha un problema, selezionare il collegamento audio analogico.

Il televisore non si accende

- Accertarsi che il cavo di alimentazione sia collegato al televisore e alla presa di corrente.

Il televisore si dispone nella "modalità Standby"

- Viene attivata la funzione di standby automatico di corrente.

Il telecomando non funziona o funziona a intermittenza

• Le batterie sono installate correttamente? → (pag. 10)
• Il televisore è acceso?
- Le batterie potrebbero essere scariche. Sostituirle con nuove.
- Puntare direttamente il telecomando verso il ricevitore dei segnali del telecomando del televisore (entro una distanza di circa 7 m e a un'angolazione di circa 30 gradi dal ricevitore dei segnali).
- Posizionare il televisore lontano dalla luce diretta del sole o in modo tale che altre sorgenti di luce intensa non colpiscano il ricevitore dei segnali del telecomando del televisore.

Non vengono visualizzate le immagini

• Verificare che il televisore sia acceso.
• Accertarsi che il cavo di alimentazione sia collegato al televisore e alla presa di corrente.
• Accertarsi che sia stata selezionata la modalità di ingresso corretta.
• Controllare le impostazioni del Menu Immagine.
• Accertarsi che tutti i cavi e i collegamenti siano correttamente inseriti.

Vengono visualizzate immagini insolite

• Spegnere il televisore con l'interruttore principale di accensione / spegnimento e riaccenderlo.
• Se il problema persiste, inizializzare tutte le impostazioni. → [Impostazioni originali] (pag. 20)

Sullo schermo potrebbero essere presenti punti rossi, blu, verdi o neri.

- Si tratta di una caratteristica dei pannelli a cristalli liquidi e non è sintomo di un problema. Il pannello a cristalli liquidi è realizzato con una tecnologia ad alta precisione, in grado di fornire un'alta definizione di immagine. A volte, alcuni pixel non attivi potrebbero apparire sullo schermo come punti fissi di colore rosso, verde, blu o nero. Si noti che ciò non influisce sulle prestazioni del monitor LCD.

Alcune parti del televisore si surriscaldano

- Anche se la temperatura dei pannelli frontale, superiore e posteriore si innalza, ciò non comporta alcun problema in termini di prestazioni o qualità.

Il pannello LCD si sposta leggermente ed emette un rumore quando viene premuto con un dito

- C'è un piccolo spazio intorno al pannello per prevenirne il danneggiamento. Ciò non è sintomo di un malfunzionamento.

Viene visualizzato un messaggio di errore di sovracorrente

• Il dispositivo USB collegato potrebbe essere la causa di questo errore. Rimuovere il dispositivo, mettere il televisore in Standby utilizzando l'interruttore apposito e poi riaccenderlo.
• Verificare che all'interno della porta USB non siano presenti oggetti estranei.

Manutenzione

Staccare innanzitutto la spina del cavo di alimentazione dalla presa di corrente.

Pannello del display, mobile, piedistallo

Manutenzione ordinaria:

Per rimuovere lo sporco o le impronte digitali, pulire delicatamente la superficie del pannello del display, del mobile o del piedistallo con un panno morbido.

Per lo sporco più ostinato:

(1) Rimuovere innanzitutto la polvere sulla superficie.
(2) Inumidire un panno morbido con acqua pulita o con un detergente neutro diluito (1 parte di detergente per 100 parti di acqua).
(3) Strizzare bene il panno. (evitare la penetrazione di liquidi nel televisore; potrebbero verificarsi guasti).
(4) Infine, asciugare completamente.

Precauzioni

• Non utilizzare panni ruvidi e non strofinare con eccessiva intensità. In caso contrario, si potrebbe graffiare la superficie.
• Evitare il contatto di insettifughi, solventi, diluenti o altre sostanze volatili con le superfici del prodotto. In caso contrario, la qualità delle superfici potrebbe deteriorarsi oppure la vernice potrebbe staccarsi.
• Sulla superficie del pannello del display è stato impiegato un trattamento speciale, che potrebbe essere facilmente danneggiato. Prestare attenzione a non intaccare o graffiare la superficie con le unghie o con altri materiali duri.
• Non lasciare che il mobile e il piedistallo vengano a contatto con sostanze in gomma o PVC per periodi di tempo prolungati. La qualità della superficie potrebbe deteriorarsi.

Spina del cavo di alimentazione

Pulire a intervalli regolari la spina del cavo di alimentazione con un panno asciutto. L'umidità e la polvere potrebbero causare un incendio o scosse elettriche.

Dati tecnici

TV

Nome modello

Modello da 39": TX-39A400Y

Modello da 42": TX-42A400Y

886 mm × 560 mm × 247 mm (con piedistallo)

886 mm × 516 mm × 53 mm (solo televisore)

Modello da 42"

963 mm × 610 mm × 247 mm (con piedistallo)

963 mm × 566 mm × 69 mm (solo televisore)

Peso

Modello da 39"

11,0 kg netti (con piedistallo)

10,0 kg netti (solo televisore)

Modello da 42"

10,5 kg netti (con piedistallo)

Terminali di collegamento

Ingresso / uscita AV1

SCART (ingresso audio/video, uscita audio/video, ingresso RGB)

Ingresso AV2 (COMPONENT / VIDEO)

VIDEO

Tipo RCA PIN × 1

1,0 V[p-p] (75 Ω)

AUDIO L - R

Tipo RCA PIN × 2

0,5 V[rms]

Y

1,0 V[p-p] (inclusa la sincronizzazione)

P_B, P_R

±0,35 V[p-p]

Ingresso HDMI 1 / 2

Connettori di TIPO A

HDMI1: Tipo di contenuto

HDMI2: Tipo di contenuto, Audio Return Channel

Alloggiamento scheda

Alloggiamento Common Interface (conforme a CI Plus) × 1

USB

USB 2.0 CC 5 V, Max. 500 mA

Uscita DIGITAL AUDIO

PCM / Dolby Digital / DTS, fibra ottica

Sistemi di ricezione / Nome banda

Controllare le informazioni più aggiornate sui servizi disponibili sul sito Web indicato di seguito. (Solo in inglese) http://panasonic.net/viera/support

DVB-C

Servizi digitali via cavo (MPEG2 e MPEG4-AVC(H.264))

DVB-T / T2

Servizi digitali terrestri (MPEG2 e MPEG4-AVC(H.264))

PAL B, G, H, I

SECAM B, G

SECAM L, L'

VHF E2 - E12

VHF A - H (ITALIA)

CATV (S01 - S05)

CATV S11 - S20 (U1 - U10)

VHF H1 - H2 (ITALIA)

UHF E21 - E69

CATV S1 - S10 (M1 - M10)

CATV S21 - S41 (Iperbanda)

PAL D, K

SECAM D, K

VHF R1 - R2

VHF R3 - R5

VHF R6 - R12

UHF E21 - E69

PAL 525/60

Riproduzione dei nastri NTSC con alcuni videoregistratori PAL (VCR)

M.NTSC

Riproduzione con i videoregistratori M.NTSC (VCR)

NTSC (solo ingresso AV)

Riproduzione con i videoregistratori NTSC (VCR)

Ingresso antenna

VHF / UHF

Condizioni di funzionamento

Temperatura: 0 °C - 35 °C

Umidità: 20% - 80% RH (senza condensa)

Nota

• Dati tecnici e formato soggetti a modifiche senza preavviso. Il peso e le dimensioni indicati sono approssimativi.
• Per informazioni sul consumo, sulla risoluzione dello schermo, ecc., fare riferimento alla scheda del prodotto.
• Questo apparecchio è conforme agli standard EMC elencati di seguito.
  EN55013, EN61000-3-2, EN61000-3-3, EN55020

■ Quando si utilizza la staffa di montaggio a parete

• Contattare il rivenditore Panasonic locale per acquistare la staffa di montaggio a parete raccomandata.
• Fori per l'installazione della staffa di montaggio a parete

Parte posteriore del televisore

Modello da 39"

Modello da 42"

a: 200 mm b: 200 mm

(Vista laterale)

Vite per il montaggio del televisore alla staffa di montaggio a parete (non in dotazione con il televisore)

Profondità della vite

Modello da 39"

minimo: 11 mm

massimo: 27 mm

Modello da 42"

minimo: 10 mm

massimo: 19 mm

Diametro: M6

Avvertenza

• L'utilizzo di staffe di montaggio a parete diverse o l'installazione di una staffa di montaggio a parete per conto proprio comportano il rischio di lesioni personali e il danneggiamento del prodotto. Per mantenere le prestazioni e la sicurezza dell'apparecchio, richiedere al rivenditore o all'installatore di fissare le staffe al muro. Qualsiasi danno causato da un'installazione eseguita in assenza di un installatore qualificato invaliderà la garanzia.
• Leggere attentamente le istruzioni fornite con il supporto di fissaggio alla parete e adottare le misure necessarie per evitare che il televisore cada a terra.
• Maneggiare con cura il televisore durante l'installazione, in modo che non subisca colpi o venga sottoposto a forze che potrebbero danneggiarlo.
• Non montare l'unità direttamente sotto le luci da soffitto (ad esempio faretti o lampade alogene) che tipicamente si riscaldano molto. Ciò può causare deformazioni o danni ai componenti in plastica della struttura.
• Fare attenzione quando si fissano le staffe alla parete. Prima di attaccare le staffe, accertarsi sempre che non siano presenti cavi elettrici o tubi nella parete.
• Se si decide di non utilizzare più il televisore, smontarlo dal supporto di sospensione per evitare il rischio di cadute e conseguenti lesioni.

Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchie apparecchiature e batterie usate

Questi simboli sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC.

Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.

Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell'Unione Europea

Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall'Unione Europea]

Questi simboli sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.

Nota per il simbolo delle batterie (esempio con simbolo chimico riportato sotto il simbolo principale):

Questo simbolo può essere usato in combinazione con un simbolo chimico; in questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione.

CE

Rappresentante autorizzato:

Panasonic AVC Networks Czech s. r. o. dichiara che questo apparecchio modello TX-39A400Y, TX-42A400Y è conforme al D.M. 28/08/1995 Nr. 548, ottemperando alle prescrizioni di cui al D.M. 25/06/1985 (par. 3, All. A) ed al D.M. 27/08/1987 (par. 3, All.I).

Questi apparechi TX-39A400Y, TX-42A400Y sono fabbricati in paese C.E.E., nell rispetto delle disposizioni di cui al D.M. 26/03/92 ed in particolare è conforme alle prescrizioni dell'art.1 dello stesso decreto ministeriale.

Registrazione dell'utente

Il numero del modello e il numero di serie di questo prodotto sono riportati sul pannello posteriore. Scrivere questo numero di serie nello spazio sottostante e conservare questo libretto e la ricevuta di acquisto come prova attestante l'acquisto che potrebbe essere utile a identificarlo in caso di furto o perdita e ai fini della garanzia.

Modello No. Numero di serie

Panasonic Corporation

Web Site: http://panasonic.net

Italiano
