LE40U5000A - Televisione HAIER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Televisore LED
Marca	Haier
Modello	LE40U5000A
Dimensioni schermo	40 pollici (101,6 cm)
Risoluzione	Full HD (1920 x 1080)
Tecnologia display	LED
Formato video	16:9
Audio	2 x 8 W con supporto Dolby Audio
Tuner	DVB-T2/C/S2
Porte principali	2x HDMI, 1x USB 2.0, Composite, Component, RF, LAN
Alimentazione	CA 220-240 V, 50/60 Hz
Consumo energetico	85 W (normale), 0,5 W (standby)
Peso (con supporto)	circa 7,2 kg
Dimensioni senza supporto	917 x 537 x 82 mm (LxAxP)
Dimensioni con supporto	917 x 578 x 200 mm (LxAxP)
Montaggio a parete (VESA)	200 x 200 mm
Classe energetica	A+
Funzioni principali	Dolby Audio, HDMI ARC, USB Media Player, diverse modalità immagine
Manutenzione e pulizia	Pulire con panno morbido leggermente inumidito, evitare solventi
Sicurezza	Non esporre a pioggia, posizionare su superficie stabile, garantire ventilazione
Parti di ricambio e riparabilità	Lo smontaggio deve essere eseguito da personale qualificato
Informazioni generali	Telecomando incluso, manuale utente disponibile in italiano

Domande frequenti - LE40U5000A HAIER

Come posso collegare dispositivi esterni al mio televisore Haier LE40U5000A?

Per collegare un dispositivo come decoder o console, utilizza le porte HDMI disponibili sul retro del televisore. Inserisci il cavo HDMI nel dispositivo e nella porta del televisore, poi seleziona la sorgente corretta tramite il tasto SOURCE del telecomando.

Come posso sintonizzare i canali digitali?

Accendi il televisore e premi il tasto MENU. Dal menu Home, seleziona Canali o Ricerca automatica. Segui le istruzioni per completare la scansione dei canali DVB-T2. Assicurati che l'antenna sia connessa.

Come posso pulire lo schermo del televisore?

Spegni il televisore, stacca la spina e attendi che si raffreddi. Usa un panno morbido e asciutto, leggermente inumidito con acqua. Evita detergenti chimici, alcol o panni abrasivi. Non spruzzare direttamente sul display.

Come posso ridurre il consumo energetico?

Attiva la modalità Risparmio energetico nel menu immagine. Riduci la luminosità e disattiva il televisore con l'interruttore o la spina se non lo usi per periodi prolungati. Utilizza la funzione Spegnimento automatico.

Come posso montare il televisore a parete?

Il televisore supporta il supporto VESA 200x200. Utilizza una staffa compatibile e avvitala al retro del televisore. Segui le istruzioni della staffa e assicurati che la parete sia solida e il televisore sia ben fissato.

Come posso aggiornare il software del televisore?

Premi MENU, vai su Supporto o Impostazioni, poi seleziona Aggiornamento software. Puoi scegliere tramite rete o USB. Consulta il manuale per dettagli.

Perché non c'è suono?

Verifica che il volume non sia a zero o in modalità muto (MUTE). Controlla che le uscite audio siano configurate correttamente se usi una soundbar via HDMI ARC. Prova a riavviare il televisore.

Come posso ripristinare le impostazioni di fabbrica?

Vai al menu Impostazioni, seleziona Sistema o Generale, poi Ripristino dati di fabbrica. Inserisci il codice PIN se richiesto (di solito 0000). Questo cancella tutti i dati e le personalizzazioni.

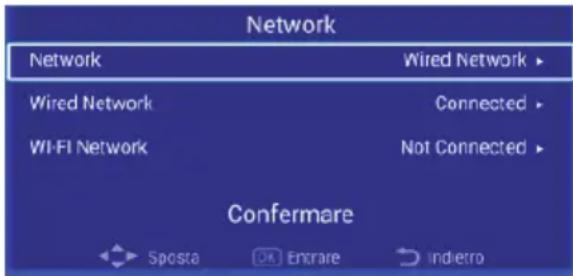

Come posso collegare il televisore alla rete?

Utilizza la porta LAN sul retro del televisore per la connessione via cavo. Se il modello supporta Wi-Fi, vai su Impostazioni > Rete e seleziona la tua rete wireless.

Come posso attivare la modalità di gioco?

Se il televisore ha una modalità gioco, attivala da Impostazioni > Immagine > Modalità. Questa modalità riduce la latenza e migliora l'esperienza di gioco. Controlla le opzioni disponibili.

MANUALE UTENTE LE40U5000A HAIER

TV a schermo piatto con retroilluminazione a LED MANUALE DI ISTRUZIONI

LE32U5000A

LE40U5000A

LE43U5000A

LE49U5000A

Leggere questo manuale con attenzione prima di utilizzare l'unità e conservarlo per futuro riferimento.

Contenuti

01 Sicurezza ed avvisi

Benvenuti 2

Informazioni Importanti 2

Avvisi di sicurezza 3

Avvisi e cautela 4

02 Introduzione

Parametri principali 5

Istruzioni di assemblaggio della base di sostegno

Linee guida per l'installazione a muro....7

Pannello anteriore 8

Controlli del pannello anteriore 8

Collegare il vostro televisore TV Haier.... 10

Funzionamento Base 13

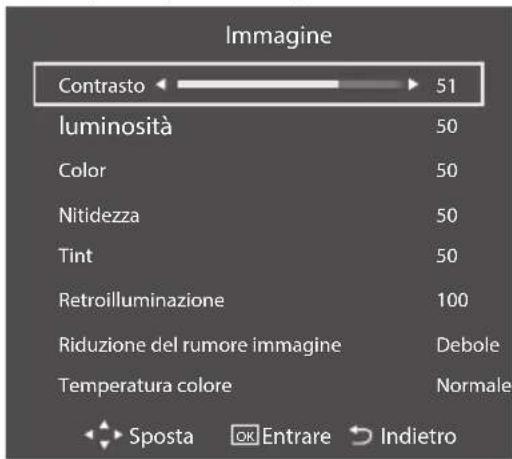

MENU Immagine 14

MENU Audio 14

MENU Wide Mode 14......

MENU Canali 15....

Tipo Antenna 15....

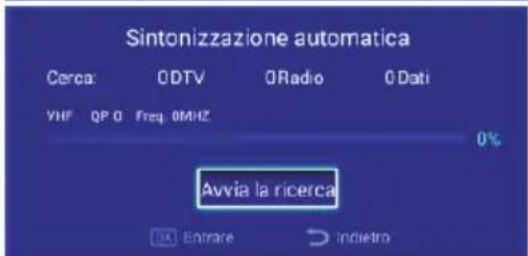

SintoniaAutomatica 15....

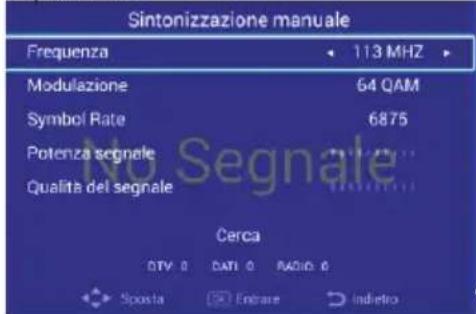

Sintonia Manuale 15......

Modifica Programma 15

Informazioni di Segnale 16......

Informazioni IC 16......

MENU Ora 16......

6.MENU Impostazioni 16

HDMI_CEC 16

Blocco di Sistema 16

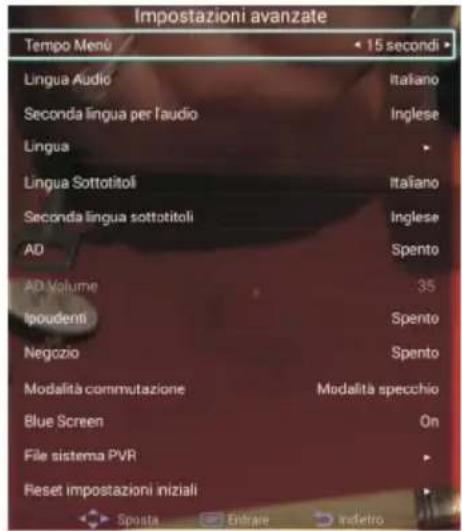

Avanza 17

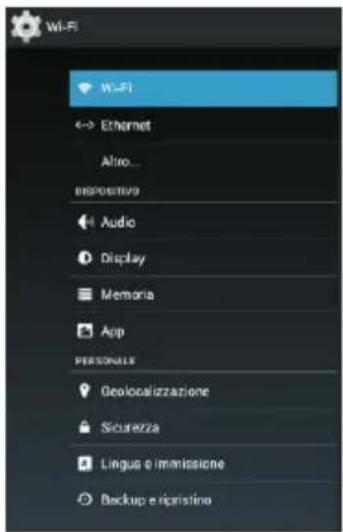

ModoAndroid 17

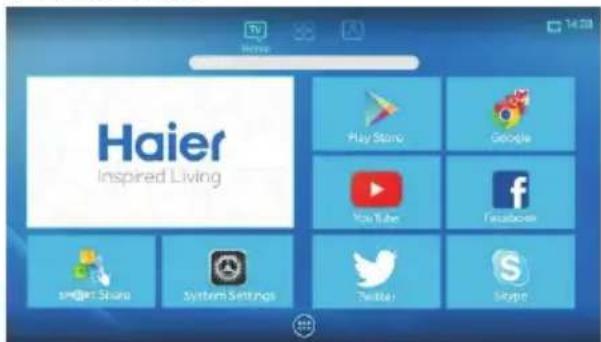

Menù Home 17

MenuApplicazioni 19

Menu Media 19

05 Risoluzione dei problemi

Risoluzione dei problemi 21

06 Specifiche

Specifiche 23......

01 SICUREZZA ED AVVISI

BENVENUTI

Grazie per aver acquistato questo televisore LED LCD 32"/40"/43"/49". Questa guida vi aiuterà ad impostare e ad iniziare ad utilizzare il vostro televisore.

Per prima cosa, controllate il contenuto della confezione con la lista di controllo delle parti sottostante.

Manuale di istruzioni

Guida rapida all'avvio

Piedistallo

Manuale di istruzioni

Guida rapida all'avvio

Piedistallo

Manuale di istruzioni

Guida rapida all'avvio

Piedistallo

TV LED LCD 49" Full HD 1080P Digital

Telecomando

2 x batterie AAA

Manuale di istruzioni

Guida rapida all'avvio

Piedistallo

Adesso potete iniziare!

INFORMAZIONI IMPORTANTI

LEGGETE TUTTE LE ISTRUZIONI PRIMA DELL'USO E CONSERVATELO PER FUTURE CONSULTAZIONI.

CAUTELA

RISCHIO DI SHOCK ELETTRICO NON APRIRE

CAUTELA

PER RIDURRE IL RISCHIO DI SHOCK ELETTRICI, NON RIMUOVETE IL COPERCHIO (O IL RETRO).

ALL'INTERNO NON VI SONO PARTI A CUI L'UTENTE POSSA FARE MANUTENZIONE DA SOLO. PER

QUALUNQUE PROBLEMA, FATE RIFERIMENTO PER LA MANUTENZIONE CALL CENTER. E' PRESENTE IL

SIMBOLO DI UNA FRECCIA A FORMA DI FULMINE IN UN TRIANGOLO. QUESTO SIMBOLO INDICA LA

PRESENZA ALL'INTERNO DI ALTO VOLTAGGIO. E' PERICOLOSO AVERE QUALUNQUE TIPO DI CONTATTO

CON QUALUNQUE PARTE INTERNA DI QUESTO PRODOTTO

E' PRESENTE UN PUNTO ESCLAMATIVO IN UN TRIANGOLO: QUESTO SIMBOLO VI AVVISA CHE NEL

PRODOTTO SONO INCLUSE ISTRUZIONI IMPORTANTI PER L'USO E LA MANUTENZIONE.

CAUTELA: PER RIDURRE IL RISCHIO DI INCENDI O SHOCK ELETTRICO, NON PONETE IL TELEVISORE VICINO A SORGENTI DI UMIDITA'. NON UTILIZZATE DETERSIVI ABRASIVI CHE POSSANO GRAFFIARE O ROVINARE LO SCHERMO LCD. EVITATE IL CONTATTO CON OGGETTI CHE POSSANO GRAFFIARE LO SCHERMO LCD.

NOTA: NON SIETE AUTORIZZATI AD EFFETTUARE DA SOLI LA MANUTENZIONE, POICHE' POTREBBE PORTARE A FERITE O A DANNI AL PRODOTTO. FATE RIFERIMENTO PER LA MANUTENZIONE ALLA LINEA DI AIUTO DEL CLIENTE.

DICHIARAZIONE DI CONFORMITA'

Si dichiara che questo apparecchio TV mod. LE24B8000T,LE32B8000T,LE40B8000TF, LE55B8000TF.

è stato fabbricato nell' Unione Europea e risponde alle prescrizioni dell' art. 1 del DM 26.03.92 ed a quelle dell' art. 2 comma 1 del D.M. 28.08.95 n.548. Haier Europe Trading,

Via de Cristoforis, 12 - I 21100 Varese (Italy) VAT IT02607360126

NOTIFICHE DI SICUREZZA

Avviso: Per ridurre il rischio di shock elettrici, non rimuovete il coperchio (o il retro). Non vi sono parti a cui l'utente possa fare manutenzione da solo all'interno. Per tutta la manutenzione fate riferimento a personale di servizio qualificato.

Avviso: per ridurre il rischio di shock elettrico, non esponete quest'unità a pioggia o umidità.

Non esponete l'apparecchio all'acqua (gocciolamenti o schizzi), e nessun oggetto riempito con liquidi, come i vasi, dovrebbe essere posizionato sull'apparecchio.

Tenete il prodotto lontano dalla luce diretta del sole e da fonti di calore come radiatori o fornelli.

Non bloccate le aperture di ventilazione. Gli slot e le aperture sull'unità devono ventilare. Le aperture non devono mai essere bloccate posizionando il prodotto su cuscini, divani o altre superfici simili.

Non posizionate l'unità su un carrello, sostegno, scaffale, tripode, braccio o tavolo instabile. L'unità potrebbe cadere, causando danni.

Non posizionate oggetti pesanti o affilati sullo schermo o sulla cornice.

Scollegate l'alimentatore dalla presa quando l'unità non è in uso.

Si deve fare attenzione agli aspetti ambientali perlo smaltimento delle batterie.

AVVISO: Le batterie (batteria, batterie o pacco batterie) non devono essere esposte a calore eccessivo come luce diretta del sole, fuoco o simili.

Avvertenza: Per evitare qualsiasi danno dausato dalla caduta del prodotto, si prega di posizionarlo su una superficie orizzontale.

PRECAUZIONE: Quando l'apparecchio è sottoposto a scariche elettrostatiche, può avere dei malfunzionamenti e deve essere resettato dall'utente.

Questo marchio indica che questo prodotto non dev'essere smaltito con la spazzatura casalinga in tutta Europa. Per prevenire possibili danni all'ambiente o alla salute umana per lo smaltimento incontrollato, riciclate responsabilmente per promuovere l'utilizzo sostenibile delle materie prime. Per gettare il vostro dispositivo usato, fate uso dei sistemi di raccolta o contattate il rivenditore dove il prodotto è stato acquistato. Loro potranno ritirare il prodotto per riciclarlo in modo sicuro per l'ambiente.

AVVISI E CAUTELA

Sono utilizzati alti voltaggi nell'operatività del televisore. Non rimuovete il retro del cabinet dal teleuisore. Per la manutenzione fate riferimento solo a personale di servizio qualificato.

Per prevenire il rischio di shock elettrico, non esponete il televisore a pioggia o umidità.

Non lasciate cadere o spinete oggetti negli slot e aperture del televisore. Non lasciate cadere alcun tipo di liquidi su di esso.

Non bloccate i fori di ventilazione sul retro. Un'adeguata ventilazione è essenziale per prevenire guasti ai componenti elettrici.

Non bloccate il cavo di alimentazione sotto il televisore.

Non state vicino, non appoggiatevi, né spinete all'improvviso il televisore o il suo supporto. Fate particolarmente attenzione ai bambini. Se dovesse cadere potrebbe causare serie ferite.

Cautela:

Non posizionate l'unità su un carrello, sostegno, scaffale o tavolo instabile. Se dovesse cadere potrebbe causare serie ferite alle persone e danni al televisore stesso.

Quando il televisore non viene utilizzato per un lungo periodo di tempo, è consigliabile scollegare il cavo di alimentazione dalla presa AC.

Distanze minime

Cautela:

Se il televisore dev'essere integrato in un mobile o in uno spazio chiuso, devono essere mantenute le distanze minime. Tra l'apparecchio e l'alloggiamento. Il calore nel mobile potrebbe ridurre la vita del vostro televisore e potrebbe essere pericoloso.

02 INTRODUZIONE

ATTENZIONE

Non alterare mai alcun componente all'interno della TV o nessun altro controllo di regolazione non descritto in questo manuale. Tutte le TV LED sono apparecchiature elettroniche ad alta tensione.

Quando si toglie la polvere o qualsiasi goccia d'acqua dallo SCHERMO o dalla STRUTTURA o intorno a pulsanti o connettori, il cavo di alimentazione deve essere rimosso dalla presa di alimentazione.

Pulire la TV con un panno morbido, asciutto e senza polvere.

Durante i temporali, scollegare il cavo di alimentazione e l'antenna per prevenire il danneggiamento della TV e di qualsiasi altro dispositivo collegato ad essa.

Tutte le riparazioni a questa TV devono essere effettuate solo da personale qualificato per l'assistenza della TV.

INSTALLAZIONE

*Posizionate il televisore in una stanza dove la luce non colpisca direttamente lo schermo.

*L'oscurità totale o i riflessi sullo schermo possono causare affaticamento oculare. Si raccomanda un'illuminazione indiretta e soffusa per una visione confortevole.

*Lasciate abbastanza spazio tra il televisore e il muro per permettere la ventilazione.

*Evitate luoghi eccessivamente caldi per prevenire eventuali danni al cabinet o guasto prematuro dei componenti.

*Non coprite le aperture di ventilazione quando utilizzate il televisore.

Caratteristiche principali

① Utilizzabile come televisore, terminale video, monitor PC.
② Alta luminosità, ampio angolo di visuale.
③ Interfaccia HDMI e SCART

Parametri principali

Schermo	32"	40" 43"		49"
Sistema TV	PAL-B/G, I, D/KSECAM-B/G,D/K,LDVB-T,DVB-C, DVB-T2
Sistema segnale video	PAL/SECAM/MPEG2/MPEG4/H.264
Numero di canaliMemorizzabili	1000(DTV);100(ATV)
Alimentazione:	100-240V~50/60Hz53W	100-240V~50/60Hz78W	100-240V~50/60Hz80W	100-240V~50/60Hz106W
Potenza in uscita audio(THDS ≤ 7%)	2 x 8W	2 x 8W	2 x 8W	2 x 10W
Terminali	Interfaccia Multimedia alta-Definizione (HDMI) x 3Ingresso AV x 1Audio x 1Ingresso LAN x 1IngressoYPbPrx 1CI x 1USB x 3RF Co-Ax x 1IngressoSCARTx 1TF x 1
Uscita del segnale	Cuffie x 1Uscita SCART x 1Uscitaottica x 1
Definizione orizzontale(Linea TV)	Ingresso video composito>=350YPbPr >=400

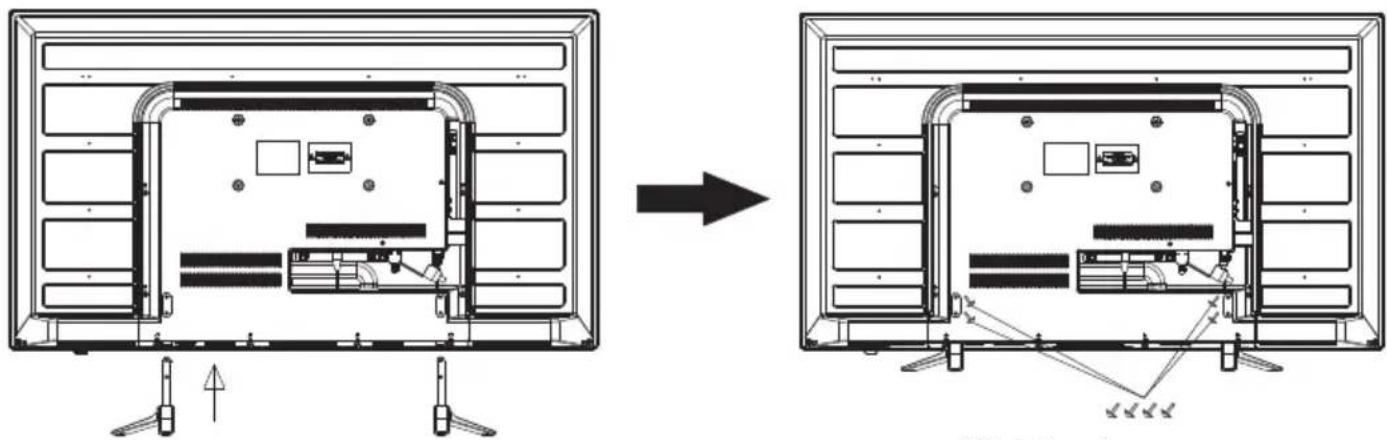

Istruzioni di assemblaggio della base di sostegno

1. Per ogni supporto da tavolo, identificare la parte lunga ed inserire la parte rettangolare nel TV così che la parte lunga sia rivolta verso la parte frontale del TV.

2. Inserire le viti lunghe nei fori posizionati nella parte posteriore del TV allineati con la parte rettangolare inserita del supporto da tavolo e serrarle fermamente. Potrebbe essere necessario muovere lo stand da tavolo leggermente per allinearne i fori con quelli presenti sul TV.

NOTE DI INSTALLAZIONE

(M4x26mm)

Posizionate il televisore in una stanza dove la luce non colpisca direttamente lo schermo.

L'oscurità totale o i riflessi sullo schermo possono causare affaticamento oculare. Si raccomanda un'illuminazione indiretta e soffusa per una visione confortevole.

Nota: si prega di non ruotare questo TV.

Lasciate abbastanza spazio tra il televisore e il muro per permettere la ventilazione.

Evitate luoghi eccessivamente caldi per prevenire eventuali danni al cabinet o guasto prematuro dei componenti.

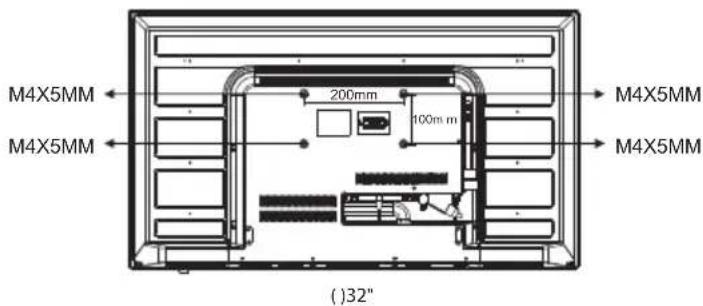

LINEE GUIDA PER L'INSTALLAZIONE A MURO

Questo televisore può essere montato a muro come segue:

1. Posizionate il televisore LED LCD su unasuperficie stabile. Posizionate un panno morbido sulla parte anteriore dello schermo per proteggerlo da qualunque danno.

1. Utilizzate le quattro viti fornite per fissare il televisore su un braccio di sostegno a muro (non incluso) attraverso i quattro fori standard VESA sul retro del televisore.

1 Sensore del telecomando.

2 Indicatori LED:

ROSSO: STAND BY.

3 Tastierino

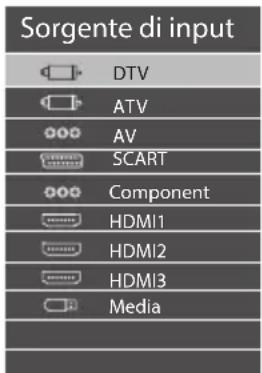

1	SORGENTE	Visualizza il menù delle sorgenti in ingresso.
2	MENU	Visualizza il Menù principale
3	V+/V-	Controllo del volume audioIn menù, regola l'oggetto selezionato.
4	CH+/CH-	In modalità TV, premete i tasti CH+ o CH- per andare al canale successivo o precedente.
5	STANDBY	STANDBY

Pannello anteriore

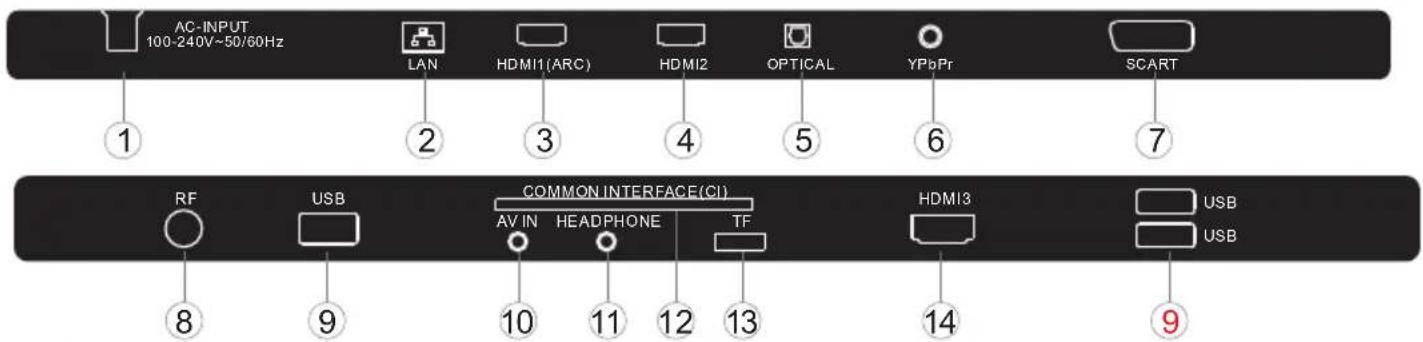

1	AC Power Source	Ingresso
2	LAN	Ingresso
3	HDMI1(ARC)	Ingresso
4	HDMI2	Ingresso
5	OPTICAL	Uscita
6	YPbPr	Ingresso
7	SCART	Ingresso/Uscita
8	ANT	input

9	USB	Ingresso
10	AV IN	Ingresso
11	HEADPHONE	Uscita audio analogica
12	COMMON INTERFACE(CI)	Ingresso
13	TF	Ingresso
14	HDMI3	Ingresso

Collegamento alla propria TV Haier

Collegamento alla propria TV Haier

Collegamento di lettore DVD / ricevitore satellitare / ricevitore set top box cavo / console giochi / PC o laptop

Ci sono molte opzioni di collegamento di un lettore DVD / ricevitore satellitare / ricevitore set top box cavo / console giochi / PC o laptop alla propria TV.

Opzione 1 SCART

1 Collegare un cavo SCART (non fornito) dalla presa SCART della TV al lettore DVD ricevitore set top box o console giochi.
2 Per selezionare il dispositivo collegato con il cavo SCART premere il pulsante SOURCE sul telecomando e usare i tasti ▲▼ selezionare SCART e premere il pulsante OK.

Nota: La TV avrà come impostazione predefinita la connessione SCART quando la TV è accesa.

Opzione 2 HDMI

Se il dispositivo che si desidera collegare è acceso, prima spegnerlo.
2 Collegare un cavo HDMI (non fornito) dalla presa HDMI della TV al lettore DVD ricevitore set top box o console giochi.
3 Accendere il dispositivo che si desidera collegare alla TV.
4 Per selezionare il dispositivo collegato con il cavo HDMI premere il pulsante SOURCE sul telecomando e usare i tasti ▲ per selezionare HDMI e premere il pulsante OK.

Opzione 3 AV Audio Visual

(Giallo/Bianco/Rosso)

1 Assicurarsi che la TV e il dispositivo siano spenti prima di effettuare il collegamento.
2 Collegare i cavi AV (non forniti) dalle prese Video (giallo) e Audio (bianco, rosso) sulla TV al lettore DVD, alla console giochi ecc.
3 Per selezionare il dispositivo collegato con il cavo AV premere il pulsante SOURCE sul telecomando e usare i tasti ▲ per selezionare AV e premere il pulsante OK.

Opzione 4 COMPONENT

(Verde/Blu/Rosso) + (Bianco/Rosso)

1 Assicurarsi che la TV e il dispositivo siano spenti prima di effettuare il collegamento.
Collegare i cavi (non forniti) dalle prese COMPONENT IN Y, Pb, Pr (verde, blu, rosso) e L-Audio-R (bianco, rosso) sulla TV al lettore DVD, alla console giochi ecc.

3 Per selezionare il dispositivo collegato con il cavo AV premere il pulsante SOURCE sul telecomando e usare i tasti per selezionare YPbPr e premere il pulsante OK.

Opzione 5 USB

1 Alla TV può essere collegata la maggior parte delle chiavette USB e possono essere utilizzate anche alcune fotocamere digitali.
Collegare la chiavetta USB (non fornita) o un cavo USB (non fornito) alla TV.
3 Per selezionare il dispositivo USB collegato alla TV, premere il pulsante SOURCE sul telecomando e usare I tasti ▼▲per selezionare USB e premere il pulsante OK.

Nota 1: Sono supportati solo file *.jpg e *.mp3, altri tipi di file non sono garantiti e possono non funzionare.

Nota 2: iPhone e iPod Apple non sono compatibili con la TV.
Nota 3: Quando si collega un dispositivo alla connessione USB, tenere la lunghezza del cavo USB più corta possibile.

Option 6 USCITA CUFFIA

Inserire lo spinotto della cuffia nella presa cuffia sulla TV. Gli altoparlanti della TV ora sono silenziati. In alternativa, se necessario è possibile anche collegare altoparlanti esterni.

COASSIALE è un collegamento audio digitale utilizzato per collegare dispositivi audio, ad esempio home theater e altri sistemi HIFI digitali su brevi distanze. Il segnale è trasmesso mediant e cavo coassiale con connettori RCA.

Assicurarsi che la TV e il dispositivo siano spenti prima di effettuare il collegamento.
Collegare i cavi AV (non forniti) dalla presa COASSIALE sulla TV al sistema audio Home Theater o sistema HiFi digitale ecc.

INTERFACIA COMUNE

La slot di Interfaccia Comune (IC) è progettata per accettare il Modulo di Accesso Condizionato (AC) e la Smart card per programmi e servizi aggiuntivi di payTV.

Contattare il proprio fornitore di Interfaccia Comune per ottenere ulterior informazioni circa l moduli e la sottoscrizione.

Si prega di notare che i moduli AC e le smart card non vengono fornite e non sono tra gli accessori opzionali che noi forniamo.from us.

Avvertenza

- Spegnere la TV primadi inserire qualsiasi card nella slot di InterfacciaComune

Inserire la CAM correttamente quindi la Smart Card nella slot IC che si trova sul latodella TV.

Inserire la CAM correttamente quindi la Smart Card nella slot IC che si trova sul latodella TV.

CI Module Inserted

Premere il tasto MENU e premere il tasto ◀▶ per selezionare MENU Canali, quindi premere per accedere al sotto menù Canali. Premere il tasto pe▶ selezionarele Info IC.

4 Vengono visualizzate Info dettagliate sulla card IC utilizzata.

5 Premere il tasto OK per accedere al menu della card. Consultare il manuale d'uso per le impostazioni dettagliate.

6 Quando il modulo viene rimosso, apparirà sullo schermo il seguente messaggio.

CI Module Removed

03 Telecomando

Inserire le batterie nel telecomando

1. Togliere il coperchio del vano batterie.
2. Inserire 2 batterie AAA 1.SV assicurandosi che la polarità (+/-) delle batterie corrisponda a quella segnata
3. Riposizionare il coperchio delle batterie. Sostituire le batterie quando la TV comincia a mostrare i seguenti sintomi: Funzionamento non stabile o incostante. Talvolta la TV non risponde al Telecomando.

Osservazione:

1) Si raccomanda l'uso di batterie alcaline.
2) Togliere le batterie quando sono scariche o se il telecomando non viene utilizzato per molto tempo.

Pulsante	Descrizione
Potenza	Premere per accendere o spegnere.
SORGENTE	Premere per aprire la lista di sorgente input.
Pulsanti di colore	Corrisponde ai diversi soggetti colorati.
	Premere per accendere/spegnere la funzione teletext e modificare il modo TIX; Premere per accendere/spegnere il MENU APP.
	Premere per visualizzare le informazioni in modalità android.
INFO/	Premere per visualizzare il canale informazioni. In modo teletext,premere per mostrare le informazioni nascoste.
TOOL	Scorciatoie strumento (sottotitoli, favoriti, Lingua audio, tempo di sospensione, proporzioni aspetto, modo immagini, modo suono, ecc.)
(stop)	Premere per interrompere la riproduzione multimedia, interrompere la differita o la registrazione in Modo DTV
II(PAUSE)	Premere per mettere in pausa la riproduzione multimedia o la differita o la registrazione in Modo DTV..
(REC)	Premere per registrare il programma TV che state guardando in modo DTV.
(REV)	Premere per avanzamento veloce o per riavvolgimento veloce inModo multimedia e modo differita.
(FWD)
(PLAY)	Premere per riproduzione in modo multimedia, differita in modo DTV.
ONOFF	Premere per accendere/spegnere il mouse.
BACK/	In modo Teletext, premere per accedere a modo Mix.
	Prmere per accendere/spegnere il Microfono.
EXIT/	Premere per chiudere il menù a schermo. In modo teletext premere per nscondere il testo.
▲▼	Premere per navigare nel menu a schermo.
OK	Premere per confermare la selezione.
VOL +/-	Premere per regolare il volume.
P ≈/≈	Premere per cambiare il canale.
	Premere per accedere a interfaccia operativa Android
(Mute)	Premere per spegnere il suono .
MENU/	Premere per aprire il menù su-schermo. In modo teletext premere per aprire la pagina Indice.
3D	Nessuna funzione.
GUIDE/	Premere per visualizzare la guida elettronica dei programmi in Modo TV. In modo Teletext, premere per accedere a una pagina secondaria.
0-9	Premere per immettere numero di canale o password.
CH.LIST/	Premere per aprire la lista dei canali. In modo teletext premere per dimensionare il teletext.
Q.VIEW* #	Premere per passare all'ultimo canale visualizzato. Premere per immettere * o # in Android.
A-Z	Tastiera.

Iltastierino sotto ilpannello comandi (U07) del Telecomando serve solo quando si apre Internet Explorer o quando di ha bisogno dei caratteri.

04 FUNZIONAMENTO

Funzionamento Base

Alimentare per accendere/spegnere il dispositivo. Prima di accendere, assicurarsi che tutte le connessioni siano appropriate e corrette. Premere l'interruttore (in basso sul pannello posteriore dell'apparecchio) per accendere/spegnere il dispositivo. Quando l'indicatore di alimentazione diventa rosso, il dispositivo può essere acceso e messo in stanby. Premere il tasto ⚙per avviare il dispositivo. L'indicatore di alimentazione si spegne. Premere il tasto ⚙ancora una volta per spegnere il dispositivo.

Se non c'è segnale per la corrente fonte di segnale, il dispositivo entrerà automaticamete in standby dopo 10 minuti. Se non viene usato per molto tempo, staccare il cavo di alimentazione CA dalla presa a parete.power cord from the AC outlet.

Selezionare le sorgenti di segnale in entrata

Dopo aver acceso l'unità principale, premere sorgente per selezionare la fonte input. Premere il tasto ▼▲ per selezionare la fonte del segnale principale. Premere il tasto OK per confermare.

Impostare il Menù OSD

Premere il tasto MENU per visualizzare il menù principale. Il menu visualizza a turno le voci: In turn as below:

Immagine-->Audio-->Modo-->Canale-->Ora-->

Impostazioni Quando il display di un menu è grigio, indica che tale opzione non è disponibile nella modalità corrente.

Impostazioni Generali per il Menu Impostazioni:

● Per ciascun menù principale, prima premere ▼ per entrare nel sottomenù.

- Premere ◀▶ per selezionare l'opzione regolabile desiderata.

- Premere ◀▶ per regolare il valore desiderato. (Se c'è solo l'opzione▶ seguendo questo menù, allora premere solo il tasto ▶)

- Completata al selezione delle opzioni, premere Menù per uscire dal menù.

Guida di Installazione

La guida di installazione appare solo quando si accende la TV per la prima volta o quando di resettano le impostazioni di fabbrica.

Sì Pregà Di Selezionare Una Lingua OSD
ingiese	francese	canara	spagnolo	tedesco
clandese	russo	polacco	ceco	rumeno
ungherese	greco	portoghese	thai	arabo

1). Premere i tasti ▲▼ 1) per navigare nel menù e cambiare le impostazioni. Premere OK per confermare.

Selezionare la lingua desiderata da visualizzare sul menù. Immettere la propria password e premere conferma per completare.

Nota: La password di default è 0000.

Modalità Privata e Pubblica

2). Quando l'unità viene accesa per la prima 1) volta, verrà mostrato il menu di Inizializzazione. Dopo l'impostazione delle lingue OSD l'utente può scegliere tra "modo pubblico" e " modo privato".

Quando lo schermo mostra e seguenti impostazioni e il cursore si trova "modo privato" premere ◀▶ per regolare e "OK" per accedere al menù.

Se si sceglie il "Modo privato" appare il seguente menù.

Scegliere Annulla per tornare al menu di Inizializzazione. Scegliere 'OK' per accedere al Menù di Rete.

Premere i tasti ▲▼ per selezionare il tipo di rete quindi premere il tasto OK per accedere al sotto-menù. Dopo aver impostato la Rete premere i tasti ▲▼ per selezionare "Conferma" e poi premer il tasto OK per confermare.

3). Apparirà il seguente menù. Premere i tasti◀▶ per selezionare DTV/ATV e quindi premere il tasto OK per confermare.

Premere i tasti ◀▶ per selezionare DVB-T/DVB-C quindi premere il tasto OK per confermare.

Tipo di Antenna
DVBT	DVBC

a. Se selezionate DVB-T, il prossimo passo è selezionare il paese, quindi premere il tasto OK per accedere al menù di selezione del paese.

b.Se selezionate DVB-C, il prossimo passo è selezionare il paese, quindi premere il tasto OK per accedere al menù di selezione del paese.

4). Comincerà la sintonizzazione dei canali. Questa operazione potrebbe richiedere alcuni minuti. Lo schermo mostrerà il progresso della sintonizzazione e il numero di canali trovati.

5). Se volete saltare la Sintonia Automatica, premere il tasto MENU per interrompere la sintonizzazione a metà strada. Apparirà una finestra a comparsa, premere il tasto OK per confermare. Entrerete direttamente in Rete.

6). A sintonia completata, i canali saranno organizzati in ordine pre-impostato. Se desiderate saltare dei canali, modificare l'ordine dei canali o rinominare i canali, selezionate Modifica Programma nel menù canali.

1. MENU Immagine

1).Premere il tasto MENU e poi premere i tasti ◀▶ per selezionare il menù Immagine, poi premere il tasto ▼.
2). Premere i tasti ◀▶ per selezionare il sotto-menù Modo ECO/Standard/Utente/Tenue/Vivido.

● Modo Utente:

Immagine: Qui potete regolare gli effetti immagine, come luminosità, colore, definizione, ecc.

2. MENU Audio

1). Premere il tasto MENU e quindi premere i tasti ◀▶ per selezionare il MENU Audio e poi premere il tasto ▼.
2). Premere i tasti ◀▶ per selezionare il sotto-menù: Standard/Musica/Teatro/Utente.

● Modo Utente

Immagine: Qui potete regolare gli effetti immagine, come luminosità, colore, definizione, ecc.

Suono: Qui potete regolare gli effetti suono, come bassi, trmble, bilanciamento, ecc.

3. MENU Wide Mode

1).Premere il tasto MENU e quindi premere i tasti ◀▶ per selezionare il MENU Wide Mode poi premere il tasto ▼.
2). Premere i tasti ◀▶ per selezionare il sotto-menù.

Auto/16:9/4:3/Zoom1/Zoom2/Scansione

4. MENU Canali

1).Premere il tasto MENU e quindi premere i tasti ◀▶ per selezionare il MENU Canali poi premere il tasto ▼.

2). Premere i tasti ◀▶ per selezionare il sotto-menù. Tipo Antenna/Sintonia.

Automatica/Sintonia Manuale /Modifica Programma /info Segnale/Info IC.

4.1 Tipo Antenna

1). Premere il tasto MENU e quindi premere i tasti ◀▶ per selezionare il MENU Canale poi premere il tasto ▼.
2). Premere i tasti ◀▶ per selezionare Tipo Antenna e premere OK per confermare.
3). Premere i tasti ◀▶ per selezionare Aerea o Cablata.

4.2 SintoniaAutomatica

1) Premereitasti ◀▶/▼▲ per selezionareilpaese in cui utilizzerete la TV. Premereiltasto OK per confermare.
2) Se sisceglie "Paese" appariràil seguente Menù, quindipremereitasti ◀▶ per selezionare Scansione Completa o Scansione Veloce.
3) Premere ▼per selezionareconferma e premere OK perConfermare.

4) Comincerà la sintonizzazione dei canali. Questa operazione potrebbe richiedere diversi minuti. Lo schermo mostrerà il progresso della sintonizzazione e il numero dei canali trovati. 5). Se volete saltare la Sintonia Automatica, premere il tasto MENU per interrompere la sintonizzazione a metà strada. Apparirà una finestra a comparsa, premere il tasto OK per confermare. Tornerete al menù principale.

6). A sintonia completata, i canali saranno organizzati in ordine pre-impostato. Se desiderate saltare dei canali, modificare l'ordine dei canali o rinominare i canali, selezionate Modifica Programma nel menù canali.

4.3 Sintonia Manuale

1).Premere il tasto MENU e quindi premere i tasti ◀▶ per selezionare il MENU Canale poi premere il tasto ▼.
2). Premere i tasti ◀▶ per selezionare Sintonia manuale e premere OK per confermare.
3).Premere i tasti▼▲per selezionare Frequenza, Modulazione, Gamma di Simboli, ecc.
4).Premere i tasti ◀▶ per regolare il valore.
5).Premere ▼▲ per selezionare Cerca e premere

OK per Cerca.

4.4 Modifica Programma

1). Premere il tasto MENU e quindi premere i tasti ◀▶ per selezionare il MENU Canale poi premere il tasto ▼.
2). Premere i tasti ◀▶ per selezionare Modifica Programma e premere OK per confermare. Potete scegliere tra Cancella, Rinomina, Sposta, Salta, Favoriti.

- Cancella

Premere il tasto rosso di teletext, il programma con il cursore verrà cancellato.

Modifica

uò rinominare solo programmi ATV.

Spostre il cursore sul programma, premere il tasto verde di teletext per rinominare il programma.

P Premere ▼▲ per scegliere il carattere, premere ◀▶ per muovere il cursore. Premere il tasto MENU per uscire da Modifica. Premere ESCI per uscire dal menù.

- Sposta

Usa il tasto giallo per selezionare il canale da spostare. Premere il tasto giallo per selezionare la funzione Sposta. Una volta attivo, usa i tasti freccia per spostare e quindi premere Ok per confermare

Salta

Premere ▼▲ per scegliere il programma, premere il tasto blu di teletext per saltare il programma. Scegliere il programma saltato, sul lato destro del programma apparirà il simbolo Scegliere il programma saltato, premere di nuovo il tasto blu e il salto verrà annullato. Il simbolo

The Ⓞ will disappear.scomparirà.

- Preferito

Premere ▼▲ per scegliere il programma,premere il tasto FAV apparirà ♥ a fianco del programma. Scegliere il programma FAV, premere di nuovo, potete annullare il FAV, il ♥ scomparirà. Una volta creato il gruppo di favoriti, potete premere FAV per accedere velocemente al vostro canale preferito.

4.5 Informazioni di Segnale

1). Premere il tasto MENU e quindi premere i tasti ◀▶ per selezionare il Menù Canali e premere il tasto ▼.
2).Premere i tasti ◀▶ per selezionare Informazioni di Segnale e premere OK per confermare.

4.6 Informazioni IC

1). Premere il tasto MENU e quindi premere i tasti ◀▶ per selezionare il Menù Canali e premere il tasto ▼.
2). Premere il tasto MENU e quindi premere i tasti ◀▶ per selezionare il Menù Canali e premere il tasto▼.

5. MENU Ora

1). Premere il tasto MENU e quindi premere i tasti ◀▶ per selezionare il Menù Ora e premere il tasto ▼.

2).Premere i tasti ◀▶ per selezionare il Sottomenù

Potete regolare Ora Off, Ora On, Tempo di Sospensione.

6. MENU Impostazioni

1). Premere il tasto MENU e quindi premere i tasti ◀▶ per selezionare il Menù Impostazioni e premere il tasto ▼.
2). Premere i tasti ◀▶ per selezionare il Sottomenù. HDMI_CEC/Blocco di Sistema/Avanza

6.1 HDMI CEC

1). Premere il tasto MENU e quindi premere i tasti ◀▶ per selezionare il Menù Canali e premere il tasto ▼. 2).Premere i tasti ◀▶ per selezionare HDMI_CEC e premere OK per confermare. Se HDMI_CEC è On, potete usare il telecomando TV per controllare il riproduttore blu•ray. ARC serve per selezionare l'apparecchiatura del suono.

6.2 Blocco di Sistema

1). Premere il tasto MENU e quindi premere i tasti ◀▶ per selezionare il Menù Impostazioni e premere il tasto ▼. 2).Premere i tasti ◀▶ per selezionare Blocco di Sistema e premere OK per confermare.

Potete bloccare il sistema, impostare la password, bloccare il programma, e impostare la Guida Genitoriale. Una volta impostato il Blocco di Sistema non potete cercare i Canali né modificare alcun Programma.

La password di default è 0000, se dimenticate la password, potete usare la super-password 9443.

Blocco Canale: premere ▼▲ per selezionare Blocco Canale e premere OK per confermare.

Blocco Genitoriale: premere ◀▶ per scegliere la valutazione.

6.3 Avanza

1). Premere il tasto MENU e quindi premere i tasti ◀▶ per selezionare il Menù Impostazioni e premere il tasto ▼. 2). Premere i tasti ◀▶ per selezionare Avanza e premere OK per confermare.Ecco alcune delle impostazioni TV.

ModoAndroid

Se siete in Modo TV, potete premere il tasto 'INDIETRO" per passare a ModoAndroid.Qaundo premete il tasto 'INDIETRO" apparirà il seguente menù. Potete anche premere il tasto" per passare a Modo Android.

Premere "OK" per selezionare. Ora siete in Modo Android.

1) 1JMenù Home.

InMenù Homepotete scegliere alcune delle App qui di seguitocome:Playstore, YouTube,Twitter,Facebook, Skype Googleecc.

Smart Sharepuò visualizzare lo schermo del cellulare sulla TV. Potete scegliere le Impostazioni di Sistema per impostare il Sistema Android.

Manuale SmartShare

SmartShare è una funzione che permette di condividere lo schermo di diversi dispositivi elettronici su un dispositivo come un televisoreN+Smartcompatibile via wireless.Questo permette sia al televisore N+Smart compatibile che aldispositivo elettronico di mostrare lo schermo del dispositivo elettronico contemporaneamente.

Premere i tasti ▼▲◀▶ per selezionare Impostazioni

Premere il tasto OK e poi potete cambiare il nome del televisore.

I dispositivi sorgente mostreranno il nome del dispositivo elettronico che può ora connettersi con il televisore. Gruppi abbinati mostreranno il dispositivo elettronico che avete prima connesso con il televisore. A questo punto potete usare il dispositivo per collegarlo al televisore.

I dispositivo elettronico dovrebbe supportare questa funzione.

1.1 Rete

Potete scegliere ilWi-Fiper collegareWi-Fi,Ethernet. Se collegate il Wi-Fi, Ethernet si chiuderà.

1.2 Suono

Potete premere il tastoSuono per modificare il volume del suono o chiudere i suoni di pressione.

1.3 Display

Potete premere il tasto Display per sostituire il vostro Sfondo o cambiare il carattere e le impostazioni video.

1.4 Archivio

Potete premere il tasto Archivio per vedere lo stato di memoria

1.5 App

Potete premere il tasto App per visualizzare le vostre app installate.

1.6 Locazione

Potete verificare i vostri servizi locali come il rapporto di Locazione Google.

1.7 Sicurezza

Potete visualizzare la password, vedere o disattivare amministratori del dispositivo, e permettere l'installazione di app da fonti sconosciute.

1.8 Lingua &input

Potete resettare la linguaOSD; queste funzioni riguardano Lingua,Tastieraecc,e potete mantenere le vostre abitudini.

1.9 Backup&Reset

Potete fare il Back up di dati, password Wi-Fi e altre impostazioni sui server Google.Se volete resettare il vostro sistema ai valori di default,premere Resetta Impostazioni di Fabbrica.

Avvertenza: periodicamente, fare il backup dei dati.

1.10 Aggiornamento di Sistema

Qui potete aggiornare il vostro sistema con Aggiornamento Locale o di Rete.

1.11 Aggiungi Account

Potete aggiungere un account a questo punto.

1.12 1.11Data&Ora

Qui potete impostare l'ora, secondo le vostre abitudini.

Qui vi sono alcune informazioni sulla TV, come Num. Modello, Versione Android, Versione.

2) MenuApplicazioni

Qui ci sono alcuneApp, che potete sceglierecomeapplicazioni, e premereOkper aprirle.

Potete inserire il votro Archivio USB, e navigare tra le vostre immagini, musica, video sulla TV.

N+Smart è una funzione che permette a diversi dispositivi elettronici di condividere contenuti tra loro tramite reti standard domestiche. Questo permetterebbe a dispositivi come un televisore N+Smart compatibile di riprodurre musicao vedere video o foto memorizzate sul desktop di un computer o dispositivi compatibili.

Premere il tastoOKper accedere all'applicazioneN+Smart.

Premere i tasti ▼▲ per selezionare la rete del dispositivo N+Smart, poi premereOKper confermare.

Premere i tasti ▼▲ VA per selezionare il dispositivo, poi premere il tasto OK per confermare.

Il passo operativoè lo stesso del Player USB

Il Dispositivo elettronicodovrebbe supportare questa funzione.

05 RISOLUZIONE DEI PROBLEMI

Risoluzione dei problemi

L'immagine non si ridimensiona automaticamente quando si cambiano i canali.

Verificare il rapporto di aspetto dell'immagine della TV sia impostato su 'Auto' per tutti gli ingressi ATV, DTV, SCART, HDMI 1, 2 ecc.Per impostare il rapporto di aspetto (Auto, 4:3 o 16:9). Premendo il pulsante Source si parte da ATV e ripetere la sequenza seguente per tutte le sorgenti di ingresso ATV, DTV, SCART, HDMI 1 e 2 in quanto ogni sorgente di ingresso è controllata separatamente.Premere il pulsante menu TVPremere la freccia Destra per accedere al sottomenu PicturePremere la freccia Giù per selezionare Aspect RatioSelezionare AutoPremere ExitRipetere per tutte le sorgenti di ingresso.

Ho collegato un lettore DVD o un altro dispositivo alla mia TV e non funziona.

Ciò vale per qualsiasi dispositivo collegato alla TV.1.Spegnere TV e DVD (staccare la presa a parete, non in standby).2.Spegnere qualsiasi dispositivo collegato alla presa SCART.3.Scollegare lo spinotto SCART dalla TV.4.Collegare e accendere la TV5.Collegare e accendere il DVD6.Selezionare HDMI dal menu Source7.Premere play sul lettore DVD e verificare che l'immagine sia riprodotta correttamenteNOTA: La presa SCART ha priorità su quella HDMI ed è importante che il dispositivo collegato alla presa SCART della TV sia spento (non in standby).Osservare queste istruzioni. Se il dispositivo funziona e il lettore DVD funziona, la TV è OK è solo un po' confusa.Probabilmente gli spinotti HDMI sono stati rimossi e ricollegati mentre la TV era accesa.Non rimuovere o collegare mai i cavi HDMI o qualsiasi altro dispositivo digitale con il dispositivo acceso.Spegnere sempre tutti i dispositivi quando si scollega o collega un qualsiasi dispositivo digitale.

Individuazione dei problemi della TV digitale e possibili soluzioni

Immagine sgranata

Im esempio tipico di problema di ricezione include l'immagine sgranata (pixilation) o immagine congelata, a volte si presenta anche tintinnio o stridio o abbassamento di suono o NESSUNA ricezione.

L'immagine può sgranarsi a causa di riduzione del segnale video digitale. La riduzione di segnale può verificarsi a causa di problemi dovuti a segnali deboli (se veda Antenne TV) o se si è collegati via cavo a un segnale cavo debole. Se il problema è il segnale debole, utilizzare un amplificatore per rafforzare il segnale. Un tecnico può aiutare nell'installazione di un amplificatore in linea o di un pre-amplificatore. Ciò rafforzerà la potenza del segnale e risolverà il problema dei pixel.

Se si sta ricevendo un segnale TV via satellite, controllare che la parabola non si sia spostata a causa del forte vento o che il segnale non sia ostacolato da alberi. Gli alberi possono costituire un problema in quanto il segnale TV può cambiare a seconda se un albero tra la parabola e il satellite è spoglio o pieno di foglie.

Canali mancanti

Può essere che ci siano canali mancanti o si sta ricevendo da una regione sbagliata.

A volte i servizi interattivi (pulsante rosso) non funzionano. Ciò è causato solitamente da un segnale debole, si veda Antenne TV.

Antenne TV

La tv digitale terrestre (in chiaro) arriva alla vostra TV via antenna, le antenne vecchie che erano buone per la TV analogica possono non funzionare bene per il digitale ed è quindi necessario sostituirle. Se si stanno ricevendo alcuni ma non tutti i canali digitali sulla DTV (in chiaro) ad esempio si riceve BBC1, BBC2, Channel 4, ma non ITV o Channel 5, ciò solitamente è dovuto al fatto che l'antenna è di tipo a banda stretta, ed è necessario quindi sostituirla con una a banda larga.

Spinotti e cavi difettosi

Controllare la TV. Sono gli spinotti sul retro collegati correttamente alla corrente, all'antenna, al set top box, al videoregistratore, al lettore DVD o al registratore? Si sa che gli spinotti SCART si allentano con il tempo e possono comportare problemi sia con l'audio sia con il video (immagine). Il canale sinistro o destro, o entrambi i canali audio, sono silenziati e i colori sono scarsi o poco chiari. Premere gli spinotti SCART in modo fermo, ciò può risolvere il problema.

Gli spinotti HDMI devono essere inseriti fermamente; è l'ultimo millimetro che crea il contatto. Solitamente la parte in plastica nera dello spinotto HDMI deve essere molto vicina o toccare quasi il corpo della TV o del dispositivo collegato.

Quando si collega un qualsiasi cavo HDMI possono verificarsi problemi se i cavi HDMI sono collegati quando la TV o altro dispositivo è acceso. Spegnere sempre sia la TV sia il dispositivo collegato. Se si devono collegare gli spinotti e le prese, spegnere la TV e ricollegare e riaccendere.

Colori non naturali e toni carne

Toni carne non naturali e altri colori possono rappresentare un altro problema anche con una nuova HDTV. Ciò è dovuto alle impostazioni dell'immagine TV che sono ottimizzate per ambiente showroom. Risolvere il problema modificando la modalità immagine a naturale nel menu dell'immagine. Per maggiore precisione, cercare di impostare manualmente le opzioni di colore, contrasto e luminosità nel menu dell'immagine.

Bordi bianchi

I bordi bianchi intorno agli oggetti e alle persone solitamente compaiono se la nitidezza della TV è impostata troppo alta o se la TV utilizza una tecnologia avanzata di miglioramento del bordo. Andare al menu dell'immagine e regolare la nitidezza fino a quando il bordo bianco non scompare. Se il miglioramento del bordo è abilitato, cercare di disabilitarlo utilizzando il menu Service.

Video instabile

A volte il video può diventare instabile. Quando ciò avviene, verificare che il segnale sia abbastanza forte. Se il segnale è forte, il problema è con il cavo. Se la potenza del segnale è debole, cercare di rafforzare la potenza del segnale con l'aiuto di un amplificatore.

Collegamento USB

La connessione USB funziona solo con file *.jpg (foto) e *.mp3 (musica). Si noti che la TV non riconosce iPhone o iPod Apple collegati al connettore USB sulla TV. La TV può riprodurre altri file, ma a causa di più formati file diversi, non si garantisce che questi altri file funzionino.

*La specifica delle parti di questo televisore qui fornita è solo per riferimento.
Potrebbero verificarsi differenze via via che la tecnologia del prodotto viene aggiornata.
Il progetto e le specifiche sono soggetti a cambiamenti senza notifica.

Descrizione dell'uscita Scart:

1. Quando la sorgente attiva è ATV, il segnale di uscita ATV.

2. Quando la sorgente attiva è AV, il segnale di uscita AV.

3. Quando la sorgente attiva è DTV, il segnale di uscita scart è DTV.

4. Le altre sorgenti non hanno un segnale di uscita SCART.

*La specifica delle parti di questo televisore qui fornita è solo per riferimento.

Potrebbero verificarsi differenze via via che la tecnologia del prodotto viene aggiornata.

Il progetto e le specifiche sono soggetti a cambiamenti senza notifica.

Descrizione dell'uscita Scart:

1. Quando la sorgente attiva è ATV, il segnale di uscita ATV.
2. Quando la sorgente attiva è AV, il segnale di uscita AV.
3. Quando la sorgente attiva è DTV, il segnale di uscita scart è DTV.
4. Le altre sorgenti non hanno un segnale di uscita SCART.

*La specifica delle parti di questo televisore qui fornita è solo per riferimento. Potrebbero verificarsi differenze via via che la tecnologia del prodotto viene aggiornata. Il progetto e le specifiche sono soggetti a cambiamenti senza notifica.
Descrizione dell'uscita Scart:

1. Quando la sorgente attiva è ATV, il segnale di uscita ATV.

2. Quando la sorgente attiva è AV, il segnale di uscita AV.

3. Quando la sorgente attiva è DTV, il segnale di uscita scart è DTV.

4. Le altre sorgenti non hanno un segnale di uscita SCART.

*La specifica delle parti di questo televisore qui fornita è solo per riferimento.
Potrebbero verificarsi differenze via via che la tecnologia del prodotto viene aggiornata.
Il progetto e le specifiche sono soggetti a cambiamenti senza notifica.

Descrizione dell'uscita Scart:

1. Quando la sorgente attiva è ATV, il segnale di uscita ATV.
2. Quando la sorgente attiva è AV, il segnale di uscita AV.
3. Quando la sorgente attiva è DTV, il segnale di uscita scart è DTV.
4. Le altre sorgenti non hanno un segnale di uscita SCART.
