H6TMDA1F C (X) IT - Cucina Hotpoint Ariston - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cucina a libera installazione
Marca	Hotpoint Ariston
Modello	H6TMDA1F C (X) IT
Classe di efficienza energetica	Classe A
Tipo di piano cottura	A gas con accensione elettronica integrata
Numero di fuochi	6
Tipo di forno	Multifunzione (statico, ventilato, grill)
Capacità del forno	115 L
Funzioni del forno	Ventilato, statico, grill, scongelamento
Sicurezza	Termocoppia di sicurezza sui bruciatori
Materiale piano cottura	Acciaio inox
Vetro del forno	Doppio vetro freddo anteriore
Pulizia	Rivestimento smaltato facile da pulire
Dimensioni (L x P x A)	100 x 60 x 85 cm
Peso	65 kg
Alimentazione	Gas (metano/GPL) e elettrico 220-240 V
Piedini regolabili	Sì, per la messa in bolla
Accessori inclusi	Griglia, leccarda e braciola
Tipo di installazione	Libera installazione, non da incasso
Garanzia	2 anni

Domande frequenti - H6TMDA1F C (X) IT Hotpoint Ariston

Come accendere il forno?

Per accendere il forno, ruotare la manopola del forno sulla funzione desiderata (statico, ventilato, grill) e premere la manopola per attivare l'accensione elettronica. Tenere premuto per alcuni secondi fino a quando il bruciatore non si accende. Verificare che la spia di funzionamento si accenda.

Come sostituire la bombola del gas?

Prima di sostituire la bombola, assicurarsi che tutti i fuochi siano spenti e chiudere il rubinetto del gas. Scollegare il tubo flessibile dalla bombola, montare la nuova bombola e verificare che non ci siano perdite applicando acqua saponata sui raccordi. Se si notano bolle, non utilizzare la cucina e chiamare un tecnico specializzato.

Come pulire il piano in acciaio inox?

Per pulire il piano in acciaio inox, utilizzare un panno morbido in microfibra inumidito con acqua tiepida e un detergente delicato. Evitare prodotti abrasivi o spugne metalliche. Per lucidare, asciugare con un panno asciutto seguendo la direzione delle venature dell'acciaio.

Cosa fare se il gas non si accende?

Se il gas non si accende, controllare che il rubinetto del gas sia aperto e che la bombola non sia vuota. Verificare che le fiamme siano distribuite correttamente. Se è presente l'accensione elettronica, controllare che le candele siano pulite e asciutte. In caso di problemi persistenti, contattare l'assistenza tecnica.

Come impostare il timer?

Il timer può essere impostato ruotando la manopola del timer nella posizione desiderata (da 0 a 120 minuti). Dopo il tempo impostato, la cucina emette un segnale acustico e il timer si spegne automaticamente. Non interrompe l'utilizzo del forno, ma funge da promemoria.

Come usare il grill?

Per utilizzare il grill, selezionare la funzione grill dal selettore e impostare la temperatura desiderata (solitamente massima per grigliatura). Lasciare la porta del forno chiusa e posizionare la griglia a una distanza adeguata dall'elemento riscaldante. Spegnere il grill dopo l'uso per evitare surriscaldamenti.

Come regolare i piedini?

I piedini regolabili servono per mettere in bolla la cucina. Ruotarli in senso orario per abbassare e antiorario per alzare. Utilizzare una livella per verificare che la cucina sia stabile e livellata prima dell'uso.

Come convertire da metano a GPL?

La conversione da metano a GPL richiede la sostituzione degli ugelli dei bruciatori e della regolazione della pressione. Questa operazione deve essere eseguita da un tecnico autorizzato. Consultare il manuale per il kit di conversione e contattare l'assistenza Hotpoint Ariston.

È possibile installare la cucina da incasso?

No, questo modello è progettato per la libera installazione. Non è prevista l'installazione da incasso. È necessario rispettare le distanze di sicurezza indicate nel manuale e assicurare una ventilazione adeguata.

Come prenotare l'assistenza tecnica?

Per prenotare l'assistenza tecnica, contattare il servizio clienti Hotpoint Ariston tramite il numero indicato sul sito ufficiale o utilizzare il modulo online. Avere a portata di mano il modello e il numero di serie dell'apparecchio. Scegliere un centro assistenza autorizzato per garantire riparazioni sicure.

MANUALE UTENTE H6TMDA1F C (X) IT Hotpoint Ariston

Istruzioni per l'uso CUCINA E FORNO

Sommario

Istruzioni per l'uso,1

Attenzione,1

Descrizione dell'apparecchio- Vista d'insieme,2

Descrizione dell'apparecchio- Pannello di controllo,2

Installazione, 8

Avvio e utilizzo,8

Programmi di cottura,10

Precauzioni e consigli,13

Manutenzione e cura,14

Assistenza,15

ATTENZIONE: Questo apparecchio e le sue parti accessibili diventano molto caldi durante l'uso.

Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti.

Tenere lontani i bambini inferiori agli 8 anni se non continuamente sorvegliati.

Il presente apparecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorveglianza oppure se sono stati istruiti circa l'uso dell'apparecchio in modo sicuro e se si rendono conto dei pericoli correlati. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza.

ATTENZIONE: Lasciare un fornello incustodito con grassi e olii può essere

pericoloso e può provocare un incendio.

Non bisogna MAI tentare di spegnere una fiamma/incendio con acqua, bensì bisogna spegnere l'apparecchio e coprire la fiamma per esempio con un coperchio o con una coperta ignifuga.

Non utilizzare prodotti abrasivi né spatole di metallo taglienti per pulire lo sportello in vetro del forno in quanto potrebbero graffiare la superficie, provocando, così, la frantumazione del vetro.

Le superfici interne del cassetto (se presente) possono diventare calde.

Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

Eliminare eventuali liquidi presenti sul coperchio prima di aprirlo.

Non chiudere il coperchio in vetro (se presente) con i bruciatori gas o la piastra elettrica ancora caldi.

ATTENZIONE: Assicurarsi che l'apparecchio sia spento prima di sostituire la lampada per evitare la possibilità di scosse elettriche.

ATTENZIONE: l'uso di protezioni del piano inappropriate può causare incidenti.

ATTENZIONE: Assicurarsi che l'apparecchio sia spento prima di sostituire la lampada per evitare la possibilità di scosse elettriche.

Quando si inserisce la griglia assicurarsi che il fermo sia rivolto verso l'alto e nella parte posteriore della cavità.

IT Descrizione dell'apparecchio Pannello di controllo

1. DISPLAY 2. Tasto LUCE FORNO* 3. Manopola IMPOSTAZIONE TEMPI 4. Tasto IMPOSTAZIONE TEMPI 5. Manopola PROGRAMMI 6. Manopola TERMOSTATO 7. Manopole BRUCIATORI piano gas 8. Tasto attivazione ciclo DIAMOND CLEAN* *Solo alcuni modelli

7 8

IT Descrizione dell'apparecchio Vista d'insieme

1 Bruciatore a gas 2 Griglia del piano di lavoro 3. Pannello di controllo 4. Ripiano GRIGLIA 5. Ripiano LECCARDA 6. Piedino di regolazione 7. Piano di contenimento eventuali trabocchi 8. GUIDE di scorrimento dei ripiani 9. posizione 5 10. posizione 4 11. posizione 3 12. posizione 2 13. posizione 1 14. Coperchio vetro

IT Display

1. Icona del ripiano di cottura consigliato
2. Icone PROGRAMMI AUTOMATICI
3. Indicatore del Preriscaldamento
4. Indicatore PORTA BLOCCATA
5. Icona STOP
6. Icona DURATA
7. Icona FINE COTTURA
8. Icona CONTAMINUTI
9. Icona OROLOGIO 10. Digit numerici TEMPERATURA e TEMPI

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza. ! L'installazione dell'apparecchio va effettuata secondo queste istruzioni da personale qualificato. ! Qualsiasi intervento di regolazione o manutenzione deve essere eseguito con la cucina disinserita dall'impianto elettrico.

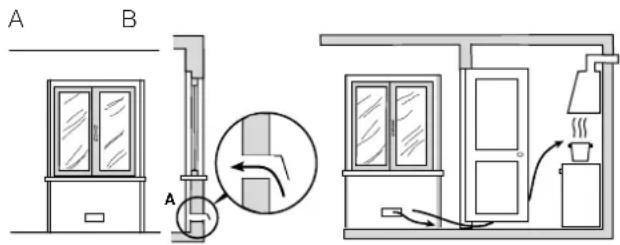

Ventilazione dei locali

L'apparecchio può essere installato solo in locali permanentemente ventilati, secondo le norme UNI-CIG 7129 e 7131 e successivi aggiornamenti in vigore. Nel locale in cui viene installato l'apparecchio deve poter affluire tanta aria quanta ne viene richiesta dalla regolare combustione del gas (la portata di aria non deve essere inferiore a 2 m³/h per kW di potenza installata).

Le prese di immissione aria, protette da griglie, devono avere un condotto di almeno 100 cm² di sezione utile ed essere collocate in modo da non poter essere ostruite, neppure parzialmente (vedi figura A).

Tali prese devono essere maggiorate nella misura del 100% – con un minimo di 200 cm² – qualora il piano di lavoro dell'apparecchio sia privo del dispositivo di sicurezza per assenza di fiamma e quando l'afflusso dell'aria avviene in maniera indiretta da locali adiacenti (vedi figura B) – purché non siano parti comuni dell'immobile, ambienti con pericolo di incendio o camere da letto – dotati di un condotto di ventilazione con l'esterno come descritto sopra.

Scarico dei fumi della combustione

Lo scarico dei fumi della combustione deve essere assicurato tramite una cappa collegata a un camino a tiraggio naturale di sicura efficienza, oppure mediante un elettroventilatore che entri automaticamente in funzione ogni volta che si accende l'apparecchio (vedi figure).

Scarico direttamente all'esterno o tramite camino ramificato, canna fumaria riservata agli apparecchi di cottura.

! I gas di petrolio liquefatti, più pesanti dell'aria, ristagnano in basso, perciò i locali contenenti bidoni di GPL devono prevedere aperture verso l'esterno per l'evacuazione dal basso di eventuali fughe di gas.

I bidoni di GPL, vuoti o parzialmente pieni, non devono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). Tenere nel locale solo il bidone in utilizzo, lontano da sorgenti di calore (forni, camini, stufe) capaci di portarlo a temperature superiori ai 50°C.

Locale adiacente Locale da ventilare

Apertura di ventilazione per l'aria comburente, pavimento, maggiorazione della fessura fra porta e

! Dopo un uso prolungato dell'apparecchio, è consigliabile aprire una finestra o aumentare la velocità di eventuali ventilatori.

Posizionamento e livellamento

! È possibile installare l'apparecchio di fianco a mobili che non superino in altezza il piano di lavoro. ! Assicurarsi che la parete a contatto con il retro dell'apparecchio sia di materiale non infiammabile e resistente al calore (T 90°C).

Per una corretta installazione:

• porre l'apparecchio in cucina, in sala da pranzo o in un monolocale (non in bagno); - se il piano della cucina è più alto di quello dei mobili, essi devono essere posti ad almeno 600 mm dall'apparecchio; • se la cucina viene installata sotto un pensile,

esso dovrà mantenere una distanza minima dal piano di 420 mm.

Tale distanza deve essere di 700 mm se i pensili sono infiammabili (vedi figura);

• non posizionare tende dietro la cucina o a meno di 200 mm dai suoi lati;
• eventuali cappe devono essere installate secondo le indicazioni del relativo libretto di istruzione.

Livellamento

Se è necessario livellare l'apparecchio, avvitare i piedini di regolazione forniti in dotazione nelle apposite sedi poste negli angoli alla base della cucina (vedi figura).

Le gambe* si montano a incastro sotto la base della cucina.

Collegamento elettrico

Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche posta sull'apparecchio (vedi tabella Dati tecnici).

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruttore

onnipolare con apertura minima fra i contatti di 3 mm, dimensionato al carico e rispondente alle norme nazionali in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.

Prima di effettuare l'allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato della targhetta caratteristiche;
• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati. ! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Collegamento gas

Il collegamento alla rete del gas o alla bombola del gas può essere effettuato con un tubo flessibile in gomma o in acciaio, secondo le norme UNI-CIG 7129 e 7131 e successivi aggiornamenti in vigore e dopo essersi accertati che l'apparecchio sia regolato per il tipo di gas con cui sarà alimentato (vedi etichetta di taratura sul coperchio: in caso contrario vedi sotto). Nel caso di alimentazione con gas liquido da bombola, utilizzare regolatori di pressione conformi alle norme UNI EN 12864 e successivi aggiornamenti in vigore. Per facilitare l'allacciamento, l'alimentazione del gas è orientabile lateralmente*: invertire il portagomma per il collegamento con il tappo di chiusura e sostituire la guarnizione di tenuta fornita in dotazione.

! Per un sicuro funzionamento, per un adeguato uso dell'energia e per una maggiore durata dell'apparecchio, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella Caratteristiche bruciatori e ugelli (vedi sotto).

Allacciamento gas con tubo flessibile in gomma

Verificare che il tubo risponda alle norme UNI-CIG 7140 in vigore. Il diametro interno del tubo deve essere: 8 mm per alimentazione con gas liquido; 13 mm per alimentazione con gas metano.

Effettuato l'allacciamento assicurarsi che il tubo:

• non sia in nessun punto a contatto con parti che raggiungono temperature superiori a 50°C;
• non sia soggetto ad alcuno sforzo di trazione e di torsione e non presenti pieghe o strozzature;
• non venga a contatto con corpi taglienti, spigoli vivi, parti mobili e non sia schiacciato;
• sia facilmente ispezionabile lungo tutto il percorso per poter controllare il suo stato di conservazione; • abbia una lunghezza inferiore a 1500 mm;
• sia ben calzato alle sue due estremità, dove va fissato con fascette di serraggio conformi alle norme UNI-CIG 7141 in vigore.

! Se una o più di queste condizioni non può essere rispettata o se la cucina viene installata secondo le condizioni della classe 2 - sottocasse 1 (apparecchio incassato tra due mobili), bisogna ricorrere al tubo flessibile in acciaio (vedi sotto).

Allacciamento gas con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati

Verificare che il tubo sia conforme alle norme UNI-CIG 9891 e le guarnizioni di tenuta metalliche in alluminio conformi alla UNI 9001-2 o guarnizioni in gomma conformi alla UNI EN 549.

Per mettere in opera il tubo eliminare il portagomma presente sull'apparecchio (il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico).

Effettuare l'allacciamento in modo che la lunghezza della tubatura non superi i 2 metri di estensione massima, e assicurarsi che il tubo non venga a contatto con parti mobili e non sia schiacciato.

A installazione ultimata, controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma.

Adattamento a diversi tipi di gas

È possibile adattare l'apparecchio a un tipo di gas diverso da quello per il quale è predisposto (indicato sull'etichetta di taratura sul coperchio).

Adattamento del piano cottura

Sostituzione degli ugelli dei bruciatori del piano:

1. togliere le griglie e sfilare i bruciatori dalle loro sedi;
2. svitare gli ugelli, servendosi di una chiave a tubo da 7 mm (vedi figura), e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella Caratteristiche bruciatori e ugelli);
3. rimettere in posizione tutti i componenti seguendo le operazioni inverse rispetto alla sequenza di cui sopra.

Regolazione del minimo dei bruciatori del piano:

1. portare il rubinetto sulla posizione di minimo;
2. togliere la manopola e agire sulla vite di regolazione posta all'interno o di fianco all'astina del rubinetto fino a ottenere una piccola fiamma regolare. Nel caso dei gas liquidi, la vite di regolazione dovrà essere avvitata a fondo;
3. verificare che, ruotando rapidamente il rubinetto dalla posizione di massimo a quella di minimo, non si abbiano spegnimenti del bruciatore.

I bruciatori del piano non necessitano di regolazione dell'aria primaria. Dopo la regolazione con un gas diverso da quello di collaudo, sostituire la vecchia etichetta di taratura con quella corrispondente al nuovo gas, reperibile presso i Centri Assistenza Tecnica Autorizzata. Qualora la pressione del gas sia diversa (o variabile) da quella prevista, è necessario installare sulla tubazione d'ingresso un regolatore di pressione, secondo le norme EN 88-1 e EN88-2 in vigore per i "regolatori per gas canalizzati". Consigliamo di pulire il forno prima del suo primo utilizzo seguendo le indicazioni riportate nel paragrafo "Manutenzione e cura".

Sostituzione degli ugelli su bruciatore Tripla corona

1. Togliere le griglie e sfilare i bruciatori dalle loro sedi. Il bruciatore è composto da due parti separate (vedi figure);
2. Svitare gli ugelli, servendosi di una chiave a tubo da 7 mm. Sostituire gli ugelli con quelli adattati al nuovo tipo di gas (vedi tabella 1). I due ugelli hanno la stessa foratura.
3. Rimettere in posizione tutti i componenti seguendo le operazioni inverse rispetto alla sequenza di cui sopra.

• Regolazione aria primaria dei bruciatori

I bruciatori non necessitano di nessuna regolazione dell'aria primaria.

- Regolazione minimi

1. Portare il rubinetto sulla posizione di minimo;
2. Togliere la manopola ed agire sulla vite di regolazione posta all'interno o di fianco all'astina del rubinetto fino ad ottenere una piccola fiamma regolare.
3. Verificare che ruotando rapidamente la manopola dalla posizione di massimo a quella di minimo non si abbiano spegnimenti dei bruciatori.

1. Negli apparecchi provvisti del dispositivo di sicurezza (termocoppia), in caso di mancato funzionamento del dispositivo con bruciatori al minimo aumentare la portata dei minimi stessi agendo sulla vite di regolazione.

5. Effettuata la regolazione, ripristinate i sigilli posti sui by-pass con ceralacca o materiali equivalenti.

Nel caso dei gas liquidi, la vite di regolazione dovrà essere avvitata a fondo. Al termine dell'operazione sostituire la vecchia etichetta di taratura con quella corrispondente al nuovo gas di utilizzo, reperibile presso i nostri Centri Assistenza Tecnica. Qualora la pressione del gas utilizzato sia diversa (o variabile) da quella prevista, è necessario installare, sulla tubazione d'ingresso un appropriato regolatore di pressione (secondo EN 88-1 e EN 88-2 "regolatori per gas canalizzati").

La catenella di sicurezza

! Per evitare il ribaltamento accidentale dell'apparecchio, ad esempio causato da un bambino che si arrampica sulla porta forno, la catenella di sicurezza DEVE essere tassativamente installata! La cucina è dotata di una catenella di sicu-

rezza che deve essere fissata con una vite (non fornita in accessorio) sul muro posteriore all'apparecchio, alla stessa altezza del fissaggio sull'apparecchio. Si deve usare la vite e il tassello adeguato al tipo di materiale del muro posteriore all'apparecchio. Se la vite ha il diametro della testa minore di 9 mm, si deve usare una rondella. Per muro di calcestruzzo è necessario usare la vite lunghezza di 60 mm e diametro di 8 mm. Assicurarsi che la catenella sia fissata nella parte posteriore della cucina, come indicato nel disegno, in modo che sia stretta e parallela al livello del suolo.

! Ad installazione ultimata la catenella deve essere mantenuta in trazione !

Tabella caratteristiche bruciatori e ugelli

Tabella 1 G as Liquido Gas Naturale
Bruciatore	Diametro (mm)	Potenza termica kW (p.c.s.*)		By Pass 1/100	ugello 1/100	portata* g/h		ugello 1/100	portata* l/h
		Nominale	Ridotto	(mm)	(mm)	(mm)	***	**	(mm)
Tripla Corona (TC)	130	3.25	1.50	63	2x65	236	232	2x99	309
Rapido (Grande) (R)	100	3.00	0.70	41	87	218	214	128	286
Semi Rapido (Medio) (S)	75	1.90	0.40	30	69	138	136	104	181
Ausiliario (Piccolo) (A)	51	1.00	0.40	30	50	73	71	78	95
Pressioni di alimentazione	Nominale (mbar)Minima (mbar)Massima (mbar)					28-302035	372545	201725

* A 15°C 1013 mbar-gas secco *** Butano P.C.S. = 49,47 MJ/Kg ** Propano P.C.S. = 50,37 MJ/Kg Naturale P.C.S. = 37,78 MJ/m³

H6T9A1F IT H6TMDA1F C IT

TABELLA CARAT TE RI ST IC HE
DimensioniForno HxLxP	32,4x43,5x41,3 cm
Volume	It. 59
Dimensioniutilidel cassett oscaldavivande	larghezza cm 42profondità cm 44altezza cm 8,5
Tensione e frequenzad'alimentazione	vedi targhetta caratteristiche
ENERGY LABELE ECODESIGN	Regolamento (EU) No 65/2014 che integra la Direttiva 2010/30/EU.Regolamento (EU) No 66/2014 che integra la Direttiva 2009/125/EC.Norma EN 60350-1Norma EN 50564Norma EN 30-2-1Consumo energia dichiarazioneClasse convezione Forzata -funzione di riscaldamento:Pasticceria.
	Direttive Comunitarie: 2006/95/EC del 12/12/06 (Bassa Tensione) e successive modificazioni -2004/108/EC del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni -93/68/EEC del 22/07/93 e successive modificazioni -2002/96/EC.1275/2008 (Stand-by/Off-mode)

La targhetta caratteristiche è situata all'interno della ribaltina oppure, una volta aperto il cassetto scaldavivande, sulla parete interna sinistra.

IT

Uso del piano cottura

Accensione dei bruciatori

In corrispondenza di ogni manopola BRUCIATORE è indicato con un cerchietto pieno il bruciatore associato. Per accendere un bruciatore del piano cottura:

1. avvicinare al bruciatore una fiamma o un accendigas;
2. premere e contemporaneamente ruotare in senso antiorario la manopola BRUCIATORE sul simbolo di fiamma massima ♠.
3. regolare la potenza della fiamma desiderata, ruotando in senso antiorario la manopola BRUCIATORE: sul minimo ♠, sul massimo ♠ o su una posizione intermedia.

Se l'apparecchio è dotato di accensione elettronica* (vedi figura) è sufficiente premere e contemporaneamente ruotare in senso antiorario la manopola BRUCIATORE

sul simbolo di fiamma minima, fino ad accensione avvenuta. Può accadere che il bruciatore si spenga al momento del rilascio della manopola. In questo caso, ripetere l'operazione tenendo premuta la manopola più a lungo.

! In caso di estinzione accidentale delle fiamme, spegnere il bruciatore e aspettare almeno 1 minuto prima di ritentare l'accensione.

Se l'apparecchio è dotato di dispositivo di sicurezza* per assenza di fiamma, tenere premuta la manopola BRUCIATORE circa 2-3 secondi per mantenere accesa la fiamma e per attivare il dispositivo.

Per spegnere il bruciatore ruotare la manopola fino all'arresto •.

Consigli pratici per l'uso dei bruciatori

Per un miglior rendimento dei bruciatori e un consumo minimo di gas occorre usare recipienti a fondo piatto, provvisti di coperchio e proporzionati al bruciatore:

Bruciatore Diametro Recipienti (cm)
Rapido (R) 24 - 26
Semi Rapido (S) 16 - 20
Ausiliario (A) 10 - 14
Tripla Corona (TC) 24 - 26
Ultra Rapido (UR) 24 - 26

Per identificare il tipo di bruciatore fate riferimento ai disegni presenti nel paragrafo “Caratteristiche dei bruciatori ed ugelli”.

Regolazione della fiamma a livelli

L'intensità della fiamma dei bruciatori può essere regolata attraverso la manopola su 6 livelli di potenza, dal massimo al minimo con 4 posizioni intermedie:

Ruotando la manopola si avverte uno scatto/click che indica un passaggio da un livello all'altro.

Il sistema permette una regolazione della potenza più precisa, consente di replicare l'intensità della fiamma e individuare più facilmente il livello preferito per diverse cotture.

! Sui modelli dotati di griglietta di riduzione, quest'ultima dovrà essere utilizzata solo per il bruciatore ausiliario, quando si utilizzano dei recipienti di diametro inferiore a 12 cm.

ATTENZIONE! Il coperchio in vetro può frantumarsi se viene riscaldato. Spegnere tutti i bruciatori o le eventuali piastre elettriche prima di chiuderlo.*Solo per i modelli con coperchio vetro.

! Prima dell'uso, togliere tassativamente le pellicole in plastica poste ai lati dell'apparecchio

Impostare l'orologio

! Si può impostare sia quando il forno è spento che quando è acceso, ma non si è programmata la fine di una cottura.

1. Premere più volte il tasto ☺ finché non lampeggiano l'icona ☺ e i primi due digit numerici sul DISPLAY;
2. ruotare la manopola IMPOSTAZIONE TEMPI verso il "+" e "-" per regolare l'ora;
3. premere di nuovo il tasto ☺ finché non lampeggiano gli altri due digit numerici sul DISPLAY;
4. ruotare la manopola IMPOSTAZIONE TEMPI verso il "+" e "-" per regolare i minuti;
5. premere nuovamente il tasto ⓣ per confermare.

Impostare il contaminuti

! Questa funzione non interrompe la cottura e prescinde dall'utilizzo del forno; permette solo di azionare il segnale acustico allo scadere dei minuti impostati.

1. Premere più volte il tasto finché non lampeggiano l'icona e i tre digit numerici sul DISPLAY;
2. ruotare la manopola IMPOSTAZIONE TEMPI verso il "+" e "-" per regolare i minuti;
3. premere nuovamente il tasto ⓣ per confermare. Seguirà la visualizzazione del conto alla rovescia al termine del quale si azionerà il segnale acustico.

Uso del forno

! Alla prima accensione fare funzionare il forno a vuoto per almeno un'ora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. L'odore che si avverte è dovuto all'evaporazione delle sostanze usate per proteggere il forno.

1. Selezionare il programma di cottura desiderato ruotando la manopola PROGRAMMI.
2. Il forno entra nella fase di preriscaldamento, l'indicatore del preriscaldamento si illumina. È possibile modificare la temperatura ruotando la manopola TERMOSTATO.
3. Quando si spegne l'indicatore del preriscaldamento e si avverte un segnale acustico il preriscaldamento è completo: introdurre gli alimenti.
4. Il DISPLAY visualizza l'icona che consiglia il livello sul quale posizionare la teglia.
5. Durante la cottura è sempre possibile:
6. modificare il programma di cottura agendo sulla manopola PROGRAMMI;
7. modificare la temperatura agendo sulla manopola TERMOSTATO;
8. pianificare la durata e l'ora di fine della cottura (vedi programmi di cottura);
9. interrompere la cottura riportando la manopola PROGRAMMI in posizione "0".
10. Trascorse due ore il forno si spegne automaticamente: tale tempo è preimpostato per motivi di sicurezza in tutti i programmi di cottura. È possibile modificare la durata della cottura (vedi programmi di cottura).
11. In caso di black-out, se la temperatura del forno non si è abbassata troppo, l'apparecchio è dotato di un sistema che riattiva il programma dal punto in cui è stato interrotto. Le pianificazioni in attesa di avvio, invece, non vengono ripristinate al ritorno della corrente e devono essere riprogrammate.

! Nel programma BARBECUE non è previsto il preriscaldamento.

! Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto.

! Porre sempre i recipienti di cottura sulla griglia in dotazione.

Ventilazione di raffreddamento

Per ottenere una riduzione delle temperature esterne, una ventola di raffreddamento genera un getto d'aria che esce tra il pannello di controllo e la porta del forno.

A fine cottura la ventola rimane attiva finché il forno non è sufficientemente freddo.

ATTENZIONE! Il forno è dotato di un sistema di arresto griglie che consente di estrarle senza che queste fuoriescano dal forno. (1) Per estrarre completamente le griglie è sufficiente, come indicato sul disegno, alzarle, prendendole dalla parte anteriore e tirarle. (2)

Programmi di cottura

Tutti i programmi hanno una temperatura di cottura preimpostata. Essa può essere regolata manualmente, impostandola a piacere tra 40°C e 250°C.

Nel programma BARBECUE il valore preimpostato è un livello di potenza espresso in %. Anch'esso può essere regolato manualmente.

Luce Forno

La luce viene attivata premendo il tasto LUCE sotto il display, oppure scegliendo la funzione LUCE sulla manopola dei PROGRAMMI.*

Programma FORNO TRADIZIONALE

Con questa cottura tradizionale è meglio utilizzare un solo ripiano: con più ripiani si ha una cattiva distribuzione della temperatura.

Programma MULTICOTTURA

Poiché il calore è costante in tutto il forno, l'aria cuoce e rosola il cibo in modo uniforme. È possibile utilizzare fino a un massimo di due ripiani contemporaneamente.

Programma BARBECUE (GRILL)

Si attiva l'elemento riscaldante superiore. Ruotando la manopola TERMOSTATO, il DISPLAY indicherà i livelli di potenza impostabili, che vanno da 5% fino a 100%. La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di un'alta temperatura superficiale. Effettuare le cotture con la porta del forno chiusa.

Programma GRATIN

Si attiva l'elemento riscaldante superiore e durante una parte del ciclo anche l'elemento riscaldante circolare, entrano in funzione la ventola. Unisce all'irradiazione termica unidirezionale la circolazione forzata dell'aria all'interno del forno.

Ciò impedisce la bruciatura superficiale degli alimenti aumentando il potere di penetrazione del calore. Effettuare le cotture con la porta del forno chiusa.

Programma

FAST COOKING

Il programma non necessita di preriscaldamento. Questo programma è particolarmente indicato per cotture veloci di cibi preconfezionati (surgelati o precotti). I risultati migliori si ottengono utilizzando un solo ripiano.

Programma

SCONGELAMENTO*

La ventola posta sul fondo del forno fa circolare l'aria a temperatura ambiente attorno al cibo. E' indicato per lo scongelamento di qualsiasi tipo di cibo, ma in particolare per cibi delicati che non vogliono calore come ad esempio: torte gelato, dolci alla crema o con panna, dolci di frutta. Il tempo di scongelamento viene all'incirca dimezzato. Nel caso di carni pesci o pane è possibile accelerare utilizzando la funzione "multicottura" impostando una temperatura di 80° - 100°C.

! Un prodotto scongelato deve essere consumato rapidamente. Non ricongelare mai un alimento scongelato. Una volta terminato lo scongelamento, estrarre l'alimento dal forno e metterlo in frigorifero in attesa di essere cucinato o consumato entro breve tempo.

Programma

ECO

Si attiva l'elemento riscaldante posteriore ed entra in funzione la ventola, garantendo un calore delicato ed uniforme all'interno del forno.

Questo programma è indicato per cotture lente di ogni tipo di pietanza con temperature regolabili fino a un massimo di 200°C, oltre che per il riscaldamento di vivande e per i completamenti di cottura.

E' particolarmente indicato per la cottura lenta di carni e pesci, consentendo di ottenere carni più tenere con un risparmio energetico.

Programmi di cottura automatici

! La temperatura e la durata di cottura sono prestabilite e non possono essere modificate tramite il sistema C.O.P.® (Cottura Ottimale Programmata) che garantisce automaticamente un risultato perfetto. La cottura si interrompe automaticamente e il forno avvisa quando la pietanza è cotta. La cottura può essere effettuata informando a freddo o a caldo; per il posizionamento della teglia si consiglia di far riferimento

al livello indicato dall'icona

! Al raggiungimento della fase di cottura il forno emette un segnale acustico.

! Non aprite la porta forno per evitare di falsare i tempi e le temperature di esecuzione delle cotture.

Programma PIZZA

Utilizzare questa funzione per realizzare della pizza. Fare riferimento al capitolo seguente per la ricetta e dettagli.

Programma DOLCI (PASTICCERIA)

Questa funzione è ideale per la cottura di dolci sia a base di lievito naturale, sia a base di lievito chimico e senza lievito. Informare a forno freddo. E' comunque possibile informare anche a forno caldo.

*Solo alcuni modelli

Programma PIZZA

Per ottenere i migliori risultati vi consigliamo di seguire attentamente le indicazioni sotto riportate:

• rispettare la ricetta;
• il peso dell'impasto deve essere da 500g a 700g.
• imburrare leggermente la leccarda.

Ricetta per la PIZZA:

1 Leccarda, ripiano basso, a forno freddo o caldo. Ricetta per 3 pizze di circa 550 g: 1000 g farina, 500 g acqua, 20 g sale, 20 g zucchero, 10 cl olio di oliva, 20 g lievito fresco (oppure 2 bustine in polvere).

• Lievitazione nell'ambiente: 1 ora.
• Informare a forno freddo o caldo.
• Lanciare la cottura 📄 PIZZA.

Programmare la cottura.

! La programmazione è possibile solo dopo aver selezionato un programma di cottura.

Programmare la durata di cottura.

1. Premere più volte il tasto finché non lampeggiano l'icona e i tre digit numerici sul DISPLAY;
2. ruotare la manopola IMPOSTAZIONE TEMPI verso il "+" e "-" per regolare il tempo desiderato;
3. premere nuovamente il tasto ⓣ per confermare;
4. a tempo scaduto, sul DISPLAY compare la scritta END, il forno termina la cottura e viene emesso un segnale acustico.
5. Esempio: sono le 9:00 e viene programmata una durata di 1 ora e 15 minuti. Il programma si arresta automaticamente alle 10:15.

Programmare la fine di una cottura.

! La programmazione della fine di una cottura è possibile solo dopo aver impostato una durata di cottura.

1. Seguire la procedura da 1 a 3 descritta per la durata;
2. poi premere il tasto finché non lampeggiano l'icona indè e i due digit numerici sul DISPLAY;
3. ruotare la manopola IMPOSTAZIONE TEMPI verso il "+" e "-" per regolare l'ora;
4. premere di nuovo il tasto ⚙ finché non lampeggiano gli altri due digit numerici sul DISPLAY;
5. ruotare la manopola IMPOSTAZIONE TEMPI verso il "+" e "-" per regolare i minuti;
6. premere nuovamente il tasto 🕒 per confermare;
7. a tempo scaduto, sul DISPLAY compare la scritta END, il forno termina la cottura e viene emesso un segnale

acustico.

- Esempio: sono le ore 9:00, viene programmata una durata di 1 ora e 15 minuti e le 12:30 come ora di fine. Il programma inizia automaticamente alle ore 11:15.

Le icone 🚗 e accese segnalano che è stata effettuata una programmazione. Sul DISPLAY vengono visualizzate alternativamente l'ora di fine cottura e la durata.

Per annullare una programmazione ruotare la manopola PROGRAMMI in posizione "0".

Consigli pratici di cottura

! Nelle cotture ventilate non utilizzare le posizioni 1 e 5: sono investite direttamente dall'aria calda che potrebbe provocare bruciature sui cibi delicati. ! Nelle cotture BARBECUE e GRATIN, in particolare se praticate col girarrosto, disporre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi).

MULTILIVELLO

• Utilizzare le posizioni 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore.
• Disporre la leccarda in basso e la griglia in alto.

BARBECUE

• Inserire la griglia in posizione 3 o 4, disporre gli alimenti al centro della griglia.
• Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non resta costantemente accesa: il suo funzionamento è controllato da un termostato.

PIZZA

• Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione. Con la leccarda si allungano i tempi di cottura e difficilmente si ottiene una pizza croccante.
• Nel caso di pizze molto farcite è consigliabile inserire la mozzarella a metà cottura.

Tabella cottura in forno

Programmi Alimenti		Peso (Kg)	Posizione dei ripiani		Preriscalda-mento	Temperatura consigliata (°C)	Durata cottura (minuti)
			guide standard	guide scorrevoli
Forno Tradizionale	Anatra	1,5	2	1	si	200-210	70-80
	Pollo	1,5	2	1	si	200-210	60-70
	Arrosto di vitello o manzo	1	2	1	si	200	70-75
	Arrosto di maiale	1	2	1	si	200-210	70-80
	Biscotti (di frolla)	-	2	1	si	180	15-20
	Crostate	1	2	1	si	180	30-35
Multicottura	Pizza su 2 ripiani		2 e 4	1 e 3	si	220-230	20-25
	Crostate su 2 ripiani/torte su 2 ripiani		2 e 4	1 e 3	si	180	30-35
	Pan di spagna su 2 ripiani (su leccarda)		2 e 4	1 e 3	si	170	20-25
	Pollo arrosto + patale		1 e 2/3	1 e 3	si	200-210	65-75
	Agnello		2	1	si	190-200	45-50
	Sgombro	1+1	1 e 2	1	si	180	30-35
	Lasagne	1	2	1	si	190-200	35-40
	Bigné su 2 ripiani	1	2 e 4	1 e 3	si	190	20-25
	Biscotti su 2 ripiani	1	2 e 4	1 e 3	si	190	10-20
	Salatini di sfoglia al formaggio su 2 ripiani		2 e 4	1 e 3	si	210	20-25
	Torte salate		1 e 3	1 e 3	si	200	20-30
Barbecue	Sgombri	1
	Sogliole e seppie	0,7	4	3	no	100%	15-20
	Spiedini di calamari e gamberi	0,7	4	3	no	100%	10-15
	Filetto di merluzzo	0,7	4	3	no	100%	8-10
	Verdure alla griglia	0,5	4	3	no	100%	10-15
	Bistecca di vitello	0,8	3 e 4	2 e 3	no	100%	15-20
	Salsicce	0,7	4	3	no	100%	15-20
	Hamburger	n° 4	4	3	no	100%	15-20
	Toast (o pane tostato)	o 5	4	3	no	100%	10-12
	Pollo allo spiedo con girarrosto (ove presente)	n° 4	4	3	no	100%	3-5
	Agnello allo spiedo con girarrosto (ove presente)	o 6	-	-	no	100%	70-80
		1
		1			no	100%	70-80
Gratin	Pollo alla griglia	1,5	2	2	no	210	55-60
	Seppie	1	2	2	no	200	30-35
	Pollo allo spiedo con girarrosto (ove presente)	1,5	-	-	no	210	70-80
	Anatra allo spiedo con girarrosto (ove presente)	1,5			no	210	60-70
	Arrosto di vitello o manzo	1	2	2	no	210	60-75
	Arrosto di maiale	1	2	2	no	210	70-80
	Agnello	1	2	2	no	210	40-45
Fast cooking	Surgelati
	Pizza	0,3	2	1	-	250	12
	Misto zucchine e gamberi in pastella	0,4	2	1	-	200	20
	Torta rustica di spinaci	0,5	2	1	-	220	30-35
	Panzerotti	0,3	2	1	-	200	25
	Lasagne	0,5	2	1	-	200	35
	Panetti dorati	0,4	2	1	-	180	25-30
	Bocconcini di pollo	0,4	2	1	-	220	15-20
	Precotti
	Ali di pollo dorate 0.4 2 1 - 200 20-25
	Cibi Freschi
	Biscotti (di frolla)	0,3	2	1	-	200	15-18
	Plum-cake	0,6	2	1	-	180	45
	Salatini di sfoglia al formaggio	0,2	2	1	-	210	10-12

! I tempi di cottura sono indicativi e possono essere modificati in base ai propri gusti personali. I tempi di preriscaldamento del forno sono preimpostati e non modificabili manualmente.

! Programma ECO: questo programma può essere utilizzato per cotture lente di ogni tipo di pietanza con temperature regolabili fino a un massimo di 200°C, per il riscaldamento di vivande e per i completamenti di cottura.

Programmi A limenti	Peso	(Kg)	Posi zi one dei ripiani		Preriscaldamento	Temperatura consig liata (°C)	Durata cottura (minuti)
			guide standard	guide scorrevoli
Pi zza auto ma tica	Pizza (vedi ricetta)	1	2	2	No	-	23-33
	Focaccia(impasto di pane)	1	2	2	No	-	23-33
Do lc i auto ma tico	Dolci a pasta lievitata	1	2 o 3	2	No	-	35-55

* I tempi di cottura sono indicativi e possono essere modificati in base ai propri gusti personali. I tempi di preriscaldamento del forno sono preimpostati e non modificabili manualmente.

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza.

Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Non toccare la macchina a piedi nudi o con le mani o con i piedi bagnati o umidi.

- L'apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.

- Il libretto riguarda un apparecchio di classe 1 (isolato) o classe 2 – sottoclasse 1 (incassato tra due mobili).

- Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambini a distanza.

- Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde dell'apparecchio. - Non ostruire le aperture di ventilazione e di smaltimento di calore.

- Utilizzare sempre guanti da forno per inserire o estrarre recipienti.

- Non utilizzare liquidi infiammabili (alcol, benzina, ecc.) in prossimità dell'apparecchio quando esso è in uso.

- Non riporre materiale infiammabile nel vano inferiore di deposito o nel forno: se l'apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi.

- Le superfici interne del cassetto (se presente) possono diventare calde.

- Quando l'apparecchio non è utilizzato, assicurarsi sempre che le manopole siano nella posizione ●.

- Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza.
• Non appoggiare oggetti pesanti sulla porta del forno aperta.
• Evitare che i bambini giochino con l'apparecchio.
• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
• Se la cucina viene posta su di un piedistallo, prendere adeguati accorgimenti affinché l'apparecchio non scivoli dal piedistallo stesso.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

• Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche.
• Si raccomanda di effettuare sempre le cotture GRILL e GRATIN a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (circa 10%).
• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.
• Ove possibile, evitare di pre-riscaldare il forno e cercare sempre di riempirlo. Aprire la porta del forno quanto necessario, perché vi sono dispersioni di calore ogni volta che viene aperta. Per risparmiare molta energia sarà sufficiente spegnere il forno dai 5 ai 10 minuti prima della fine del tempo di cottura pianificato, e servirsi del calore che il forno continua a generare.
• I programmi automatici si basano su prodotti alimentari standard.
• Tenere le guarnizioni pulite e in ordine, per evitare eventuali dispersioni di energia
• Qualora si disponga di un contratto di fornitura elettrica a tempo, l'opzione "ritarda cottura" semplificherà il risparmio spostando il funzionamento nei periodi a tariffa ridotta.
• Ottimizzare il calore residuo del piano di cottura spegnendolo 10 minuti prima della fine del tempo di cottura; spegnere invece i piani cottura in ceramica 5 minuti prima della fine del tempo di cottura.
• La base della pentola dovrebbe coprire la piastra. Qualora sia piccola, dell'energia preziosa andrà persa, e le pentole in ebollizione presenteranno delle incrostazioni difficili da rimuovere.
• Cucinare gli alimenti in pentole chiuse con coperchi idonei e usare meno acqua possibile. Cucinare senza coperchio aumenterà notevolmente il consumo in termini di energia.
• Usare pentole e padelle piatte.
• Se si stanno cucinando alimenti con un tempo di cottura più lungo, consigliamo di usare una pentola a pressione, che è due volte più rapida e consente di risparmiare un terzo di energia.

Escludere la corrente elettrica.

Prima di ogni operazione isolare l'apparecchio dalla rete di alimentazione elettrica.

Pulire l'apparecchio.

! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Sciacquare abbondantemente e asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.
• Le griglie, i cappellotti, le corone spartifiamma e i bruciatori del piano cottura sono estraibili per facilitare la pulizia; lavarli in acqua calda e detersivo non abrasivo, avendo cura di togliere ogni incrostazione e attendere che siano perfettamente asciutti.
• Pulire frequentemente la parte terminale dei dispositivi di sicurezza* per assenza di fiamma.
• L'interno del forno va pulito preferibilmente ogni volta dopo l'uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciacquare e asciugare con un panno morbido. Evitare gli abrasivi.
• Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affilati che possono graffiare la superficie e causare la frantumazione del vetro.
• Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie.
• Evitare di chiudere il coperchio quando i bruciatori sono accesi o sono ancora caldi.

Controllare le guarnizioni del forno

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza Autorizzato più vicino. È consigliabile non usare il forno fino all'avvenuta riparazione.

Sostituire la lampadina di illuminazione del forno

1. Dopo aver disinserito il forno dalla rete elettrica, togliere il coperchio in vetro del portalampada (vedi figura).
2. Svitare la lampadina e sostituirla con una analoga: tensione 230V, potenza 25 W, attacco E 14.
3. Rimontare il coperchio e

ricollegare il forno alla rete elettrica.

! Non utilizzare la lampada forno per e come illuminazione di ambienti.

Manutenzione rubinetti gas

Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sarà necessario provvedere alla sostituzione del rubinetto stesso.

! Questa operazione deve essere effettuata da un tecnico autorizzato dal costruttore.

! Questo prodotto soddisfa i requisiti imposti dalla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby.

FORNO:

Se non si eseguono operazioni per 2 minuti, l'apparecchio si dispone automaticamente in modalità standby. La modalità standby è visualizzata con "Tasto Orologio" in bassa luminosità. Non appena si interagisce nuovamente con l'apparecchio, il sistema ritorna in modalità operativa.

Rimozione e inserimento della porta del forno:

1. Aprire la porta.
2. Far ruotare completamente all'indietro i ganci cerniera della porta del forno (cfr. foto).

1. Chiudere la porta fino a che il gancio non si ferma (la porta rimane aperta a 40°). (cfr foto) 40°

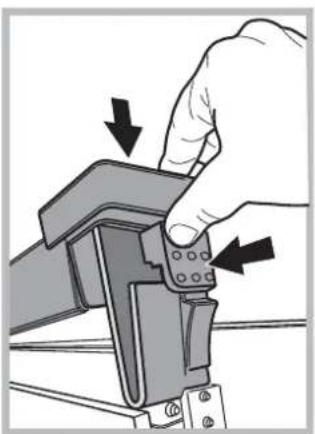

1. Premere i due pulsanti sul profilo superiore ed estrarre il profilo (cfr. foto)

1. Rimuovere il foglio di vetro ed eseguire la pulizia come indicato nel capitolo: "Cura e manutenzione".

1. Sostituire il vetro.

AVVERTENZA! Il forno non va usato senza il vetro interno della porta!

AVVERTENZA! Quando viene rimontato il vetro interno della porta, inserirlo correttamente, di modo che il testo scritto sul vetro non sia invertito e possa essere facilmente leggibile.

1. Sostituire il profilo. Un clic indica che la componente è stata posizionata correttamente.
2. Aprire la porta completamente.
3. Chiudere i supporti (cfr. foto).

1. Ora la porta può essere completamente chiusa e il forno può essere messo normalmente in funzione.

Assistenza

Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• Il tipo di anomalia; • Il modello della macchina (Mod.) • Il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio.

Assistenza attiva 7 giorni su 7

ASSISTENZA - RICAMBI - ACCESSORI 199.199.199 NUMERO UNICO

In caso di necessità d'intervento chiamare il Numero Unico Nazionale 199.199.199*.

Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,26 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa)

dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operatore telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.

Pulizia automatica servendosi del ciclo Diamond Clean*

La modalità Diamond Clean è un ciclo di pulizia automatico che rilascia vapore all'interno della cavità e si serve dello smalto esclusivo Diamond Clean per semplificare la rimozione di eventuali residui di sporcizia dalla cavità e dagli accessori. Disponibile in tre diversi livelli: Economy, Normale e Intensivo - da usare a seconda del tipo di sporco. Il ciclo Diamond Clean può essere usato per tenere sempre pulito il forno. Durante il processo di pulizia il vapore viene rilasciato all'interno della cavità, che, insieme allo smalto Diamond Clean basato su titanio (sulle pareti interne del forno e sulle pentole che gocciolano), semplificano la pulizia del forno.

Sarà possibile selezionare tre livelli di pulizia diversi: Economy, Normale e Intensivo - da usare a seconda del tipo di sporco. Seguono le caratteristiche dei tre diversi cicli.

Per avviare il ciclo Diamond Clean:

1. Attendere che il forno si raffreddi.
2. Collocare la pentola che gocciola sul livello uno e versare al suo interno le seguenti quantità di acqua: 150g per il ciclo Economy, 250g per il ciclo Normale e 350g per il ciclo Intensivo. Una quantità di acqua inferiore o superiore a quanto consigliato potrebbe influire sui risultati del ciclo di lavaggio. Non usare detergenti.
3. Chiudere la porta del forno.
4. Premere e tenere premuto per circa 4 secondi. La MANOPOLA TIMER può essere utilizzata per selezionare il livello di pulizia desiderato; ci sono tre impostazioni orarie predefinite che non è possibile modificare.
5. Economy (ECO): ruotare la manopola verso "-". Durata: 10 minuti.
6. Normale (NOR): livello iniziale. Durata: 15 minuti.
7. Intensive (INT): ruotare la manopola verso "+". Durata: 20 minuti.

Premere il pulsante Ⓤ per confermare.

! Alla fine di evitare eventuali perdite, non aprire la porta durante il ciclo. ! Negli ultimi minuti del ciclo intensivo il pannello di con-

*Solo alcuni modelli

Il vetro si annebbia parzialmente e momentaneamente. La condensa scompare ogni volta che viene avviata la ventola di raffreddamento tangenziale.

Può essere programmato un orario di fine per il ciclo, proprio come per un normale ciclo di cottura (cfr. Programmazione del tempo di fine della pulizia automatica).

Dispositivi di sicurezza

• L'icona STOP indica che il ciclo di pulizia può essere annullato in qualsiasi momento premendo il pulsante.
• Qualora si verifichi un'anomalia di funzionamento, gli elementi della resistenza si spegneranno.

Programmazione del tempo di fine della pulizia automatica

1. Premere il pulsante fino a che l'icona e le due spie sul DISPLAY non iniziano a lampeggiare.
2. Ruotare la MANOPOLA DEL TIMER verso "" e "" per regolare il valore orario.
3. Premere il pulsante fino a che l'icona e le due spie sul DISPLAY non iniziano a lampeggiare.
4. Ruotare la MANOPOLA DEL TIMER verso "" e "" per regolare il valore dei minuti.
5. Premere il pulsante per confermare.
6. Quando è scaduto il tempo impostato, il testo END compare sul display e viene emesso il suono di un cicalino.

- Per esempio: sono le 9:00 a.m. e il livello DIAMOND CLEAN Economy (ECO) è stato selezionato, con durata predefinita di 10 minuti. 12:30 sono il tempo di fine programmato. Il programma viene avviato automaticamente alle 12:20 a.m.

La programmazione è stata impostata quando i pulsanti e sono illuminati. Il display mostra il tempo di fine FAST CLEAN e la durata, a intermittenza.

Dopo che il ciclo di pulizia automatico si è concluso

Attendere che il forno si raffreddi e rimuovere eventuali residui di acqua servendosi di una spugna non abrasiva. Attendere più di 10 minuti prima di eseguire questa operazione può influire sui risultati.

Per rimuovere lo sporco più ostinato consigliamo di ripetere il ciclo intensivo aggiungendo alcune gocce di detergente all'acqua.

Indesit Company S.P.A. Viale Aristide Merloni, 47 60044 Fabriano (AN) www.hotpoint.eu
