KSET61E - Cappa SMEG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante a parete
Marca	Smeg
Modello	KSET61E
Larghezza	60 cm
Altezza	60-110 cm regolabile
Profondità	50 cm
Peso	~15 kg
Alimentazione	220-240 V / 50 Hz
Potenza aspirante (max)	650 m³/h
Classe energetica	A+
Livello di rumorosità (max)	65 dB(A)
Numero di velocità	3 + funzione boost
Tipo di controllo	Pannello touch elettronico
Sistema di illuminazione	2 LED da 1,5 W
Filtri	Filtro antigrasso in alluminio lavabile
Funzioni principali	Modalità aspirante e filtrante, timer, segnalazione filtro
Installazione	A parete, con tubo di evacuazione Ø 150 mm
Manutenzione	Lavaggio periodico del filtro antigrasso e sostituzione del filtro carbone attivo
Sicurezza	Spegnimento automatico, doppio isolamento
Pezzi di ricambio	Filtri, lampade LED e motore disponibili separatamente
Garanzia	2 anni

Domande frequenti - KSET61E SMEG

Come si installa la cappa Smeg KSET61E?

La cappa deve essere fissata alla parete a un'altezza di circa 65-75 cm dal piano cottura. Collegare il tubo di evacuazione da 150 mm se si usa la modalità aspirante, oppure installare il filtro al carbone attivo per la modalità filtrante.

Come si pulisce il filtro antigrasso?

Il filtro antigrasso in alluminio può essere lavato a mano o in lavastoviglie con detersivo delicato. Si consiglia di lavarlo ogni 2-3 mesi o quando l'indicatore di saturazione segnala la necessità.

Ogni quanto si sostituisce il filtro al carbone attivo?

Il filtro al carbone attivo va sostituito ogni 4-6 mesi, a seconda dell'uso, per garantire un'eliminazione efficace degli odori nella modalità filtrante.

Come si sostituiscono le lampade a LED?

Per sostituire le lampade a LED, spegnere la cappa e scollegarla dalla rete. Rimuovere il diffusore o la lampada dall'alloggiamento, quindi inserire una nuova lampada compatibile (modulo LED da 1,5 W).

La cappa ha il telecomando?

No, il modello KSET61E non include un telecomando. I comandi sono integrati nel pannello touch sulla parte anteriore della cappa.

Posso usare la cappa in modalità filtrante senza condotto esterno?

Sì, se non è possibile evacuare l'aria all'esterno, è possibile utilizzare la cappa in modalità filtrante installando il filtro al carbone attivo (opzionale) e convogliando l'aria nell'ambiente tramite il cappuccio superiore.

Quale diametro del tubo di scarico è consigliato?

Per un'efficienza ottimale, si consiglia un tubo di scarico con diametro di 150 mm. Riduzioni eccessive possono ridurre la capacità di aspirazione e aumentare il rumore.

Perché la cappa fa molto rumore?

Il rumore può dipendere da un filtro intasato, un'ostruzione nel tubo di scarico o da una velocità elevata. Verificare che il filtro sia pulito e che il condotto non presenti curve strette.

Come si attiva la funzione boost?

La funzione boost si attiva premendo il tasto dedicato sul pannello touch. Resta attiva per circa 10 minuti, poi la cappa torna automaticamente alla velocità precedente.

Cosa fare se il pannello touch non risponde?

Controllare che la cappa sia alimentata e che non ci siano residui di umidità sui tasti. Se il problema persiste, scollegare la cappa per 1 minuto e ricollegarla. Se ancora non funziona, contattare l'assistenza tecnica Smeg.

MANUALE UTENTE KSET61E SMEG

CONSIGLI E SUGGERIMENTI

⚠ Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

INSTALLAZIONE

• Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell'arte.
• La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650 mm, (alcuni modelli possono essere installati ad un'altezza inferiore, fare riferimento ai paragrafi ingombro e installazione).
• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della Cappa.
• Per Apparecchi in Classe I ^a accertarsi che l'impianto elettrico domestico garantisca un corretto scarico a tema.
• Collegare la Cappa all'uscita dell'aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile.

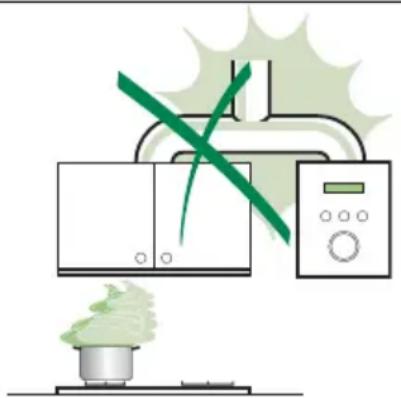

- Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).

- Nel caso in cui nella stanza vengano utilizzati sia la Cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere ad una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovvista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita. Un uso proprio e senza rischi si ottiene quando la depressione massima del locale non supera i 0,04 mBar.

- In caso di danneggiamento del cavo alimentazione, esso deve essere sostituito dal costruttore o dal servizio di assistenza tecnica, in modo da prevenire ogni rischio.

- Se le istruzioni di installazione del dispositivo di cottura a gas indicano che è necessaria una distanza maggiore di quella indicato sopra, è necessario teneme conto. Bisogna rispettare tutte le normative relative allo scarico dell'aria.

USO

• La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina.
  • Non fare mai uso improprio della Cappa.
• Non lasciare fiamme libere a forte intensità sotto la Cappa in funzione.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l'uso: l'olio suriscaldato potrebbe infiammarsi.
• Non preparare alimenti flambè sotto la cappa da cucina; pericolo d'incendio.
• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone senza esperienza e conoscenza, a meno che non siano controllati o istruiti all'uso dell'apparecchio da persone responsabili della loro sicurezza.
• I bambini devono essere supervisionati per assicurarsi che non giochi con l'apparecchio.

- "ATTENZIONE: Le parti accessibili possono diventare molto calde se utilizzate con degli apparecchi di cottura."

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati (Rischio di incendio).
• Per la pulizia delle superfici della Cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

Componenti

Rif. Q.tà Componenti di Prodotto

1

1

Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri

8 1 Griglia direzionata Uscita Aria

9	1	Flangia	di	riduzione D.150-120
20	1	Profilo	chiusura

Rif. Q.tà Componenti di Installazione

Q.tà	Documentazione
1	Libretto	Istruzioni

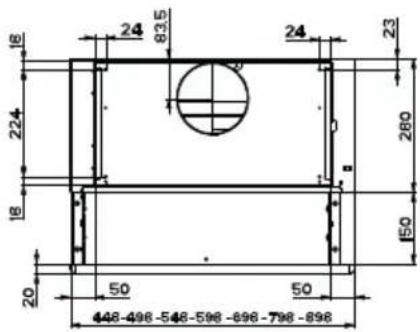

Foratura Piano di supporto e Montaggio Cappa

MONTAGGIO CON VITI

• Il Piano di supporto della Cappa deve essere rientrante di 135 mm dal Piano inferiore dei Pensili.
• Forare ø 4,5 mm il supporto utilizzando la Dima di foratura in dotazione.
• Praticare un foro ø 150 mm sul Piano di supporto, utilizzando la Dima di foratura in dotazione.
  • Fissare con 4 Viti 12a (4,2 x 44,4) in dotazione.

PROFILO DI CHIUSURA

- Lo spazio tra il bordo della Cappa e la Parete di fondo può essere chiuso applicando il Profilo 20 in dotazione con le Viti 12b.

Connessioni

USCITA ARIA VERSIONE ASPIRANTE

Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di ø150 o 120 mm, la cui scelta è lasciata all'installatore.

• Per collegamento con tubo ø120 mm, inserire la Flangia di riduzione 9 sull'Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.

USCITA ARIA VERSIONE FILTRANTE

- Praticare un foro ø 125 mm sull'eventuale Mensola soprastante la Cappa.

- Inserire la Flangia di riduzione 9 sull'uscita del Corpo Cappa.

- Collegare la Flangia al foro di uscita sulla Mensola soprastante la Cappa con un tubo rigido o flessibile di ø120 mm.

- Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.

• Fissare la Griglia direzionata 8 sull'uscita con 2 Viti 12e (2.9 x 9.5) in dotazione.

- Assicurarsi della presenza dei Filtri antiodore al Carbone attivo.

CONNESSIONE ELETTRICA

- Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.

- Dopo aver installato la cappa è necessario per la prima volta aprire il carrello scorrevole energicamente fino a sentire lo scatto di fine corsa.

L Luci Accende e spegne l'Impianto di Illuminazione.

M-V Velocità Determina la velocità di esercizio:

1. Motore Off.

2. Velocità minima, adatta ad un ricambio d'aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura.

3. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.

4. Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura, anche per tempi prolungati.

Filtri antigrasso

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

• Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
• Estrarre il carrello aspirante.
• Togliere i Filtri uno alla volta, agendo sugli appositi agganci.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli. (Un'eventuale cambiamento del colore della superficie del filtro, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l'efficienza dello stesso.)
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.
  • Chiudere il carrello aspirante.

Attenzione: Spegnere le luci ed attendere il raffreddamento delle lampade prima di effettuare la sostituzione del filtro antiodore.

• Non sono lavabili né rigenerabili, vanno sostituiti ogni 4 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
• Estrarre il carrello aspirante.
  • Togliere i Filtri Antigrasso
• Rimuovere il Filtro antiodore al Carbone attivo saturo, agendo sugli appositi agganci.
• Rimontare i Filtri antigrasso.
• Richiudere il carrello aspirante.

SOSTITUZIONE LAMPADE

Lampade da 28W-40W

• Togliere i Filtri antigrasso metallici.
• Svitare le Lampade e sostituirle con nuove di uguali caratteristiche.
• Rimontare i Filtri antigrasso metallici.
