MANUALE UTENTE Spirit eMotion TW 7240i Schulthess

Istruzioni per l'uso di asciugatrici

a termopompa in case monofamiliari

Seguire le indicazioni di sicurezza!

Mettere in funzione l'apparecchio

solo dopo aver letto queste istruzioni!

Siamo lieti che abbiate scelto un'asciugatrice Schulthess.

La vostra nuova asciugatrice e nata dopo molti anni di ricerche. Le alte esigenze di qualità richieste e durante la fase di fabbricazione vi garantiscono un apparecchio di lunga durata.

La sua concezione soddisfa tutte le richieste odierne e future per un moderno trattamento della biancheria. Vi consente di selezionare i programmi in modo vario e personalizzato.

Il forte risparmio di energia e tempi di asciugatura più brevi vi garantiscono la massima economicità durante il funzionamento della vostra asciugatrice.

Dear Customer

Vi preghiamo di leggere attentamente queste istruzioni per l'uso, per poter sfruttare tutte le possibilità ed i vantaggi che vi offre la vostra nuova asciugatrice. Osservare particolarmente il capitolo «Istruzioni per la sicurezza» come anche il libretto del Servizio Assistenza ed il certificato di garanzia allegati.

Vi auguriamo di poter utilizzare con gioia la vostra nuova macchina Schulthess.

Vostra

Simboli impiegati 38

Consigli per il riciclo

▶ Imballaggio della nuova asciugatrice 38
▶ Smaltimento del vecchio apparecchio 38

Istruzioni per la sicurezza

▶ Istruzioni generali per la sicurezza 38
▶ Cosa fare prima della messa in funzione 38
Durante l'asciugatura fare attenzione
a quanto segue 38/39
Durante il trasporto fare attenzione a quanto segue 39

Per asciugare correttamente rispettando l'ambiente

▶ Selezione dei capi 39
Caricamento
▶ Consigli per l'asciugazione 39
▶ Non utilizzare l'asciugatrice per i seguenti tessuti 39

Descrizione dell'asciugatrice

▶ Pannello di comando e visualizzazione 40

Messa in funzione

▶ Preparazione 41
Apertura del sportello 41
▶ Chiusura del sportello

Tabella dei programmi 42/43

Selezione del programma

▶ myTop5 44
▶ Programmi standard
▶ Programmi speciali 44

Funzioni supplementari

▶ Sintetici 44
▶ Biancheria mista 44
▶ Imposta durata 44
▶ Selezionare ora di avvio 44
▶ Asciugatura extra lieve 44
▶ antiBac 44
▶ Ciclo veloce 44

Avvio del programma

▶ Selezione del programma 45
▶ Selezione di funzioni supplementari 45
▶ Cambiare programma prima dell'avvio 45
▶ Inserimento della biancheria 45
Avvio del programma 45
Durata e fase di svolgimento del programma 45
▶ Aggiunta di biancheria 45
▶ Interruzione del programma 45
▶ Fine programma 45
▶ Togliere la biancheria 45

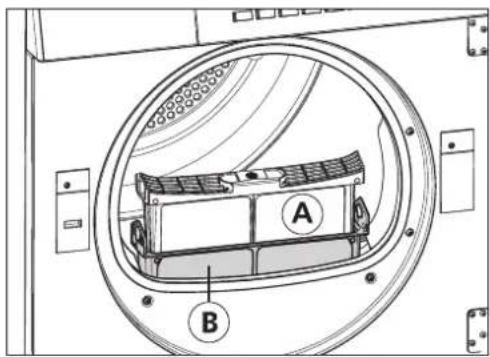

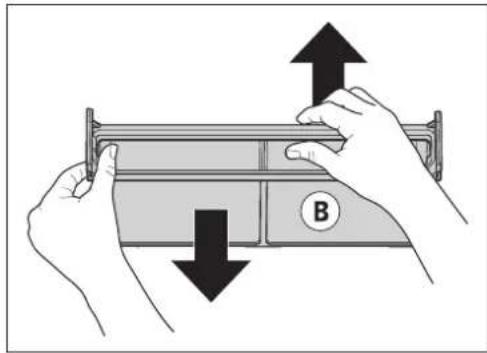

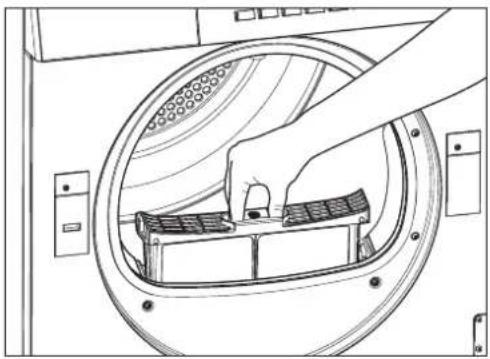

▶ Pulizia dei filtri 46

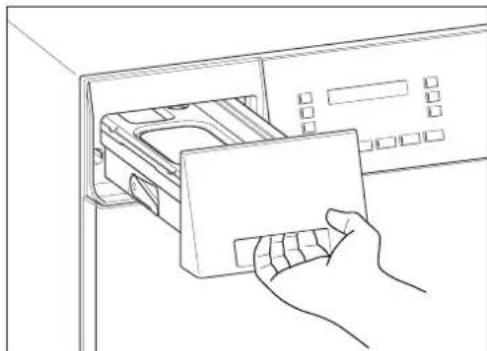

▶ Come svuotare il serbatoio della condensa45/46
▶ Spegnere l'asciugatrice 46

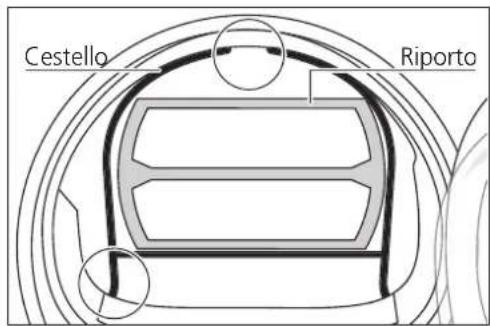

Asciugatura nel cestello

▶ Asciugatura di capi singoli 47
▶ Asciugatura di scarpe ed accessori 47
▶ Selezionare «Asciugatura nel cestello» 47

Pulizia e cura

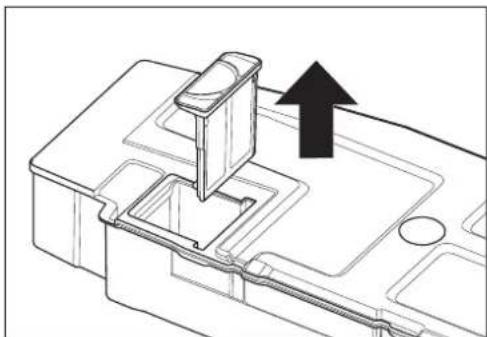

▶ Come pulire il filtro del contenitore della
condensa 48

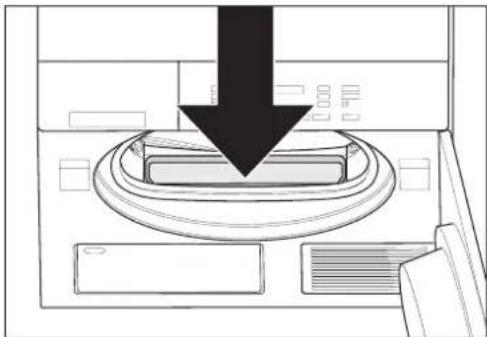

▶ Pulizia del supporto del filtro 48

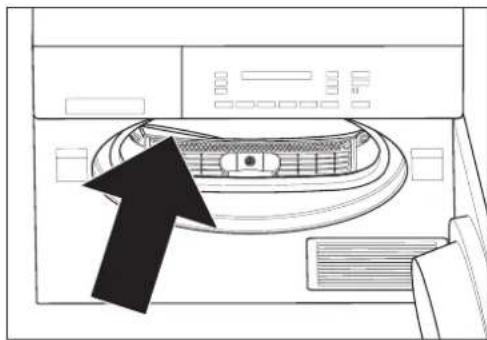

▶ Pulizia dei rilevatori d'umidità 48

▶ Pulizia dell'apparecchio 48
▶ Svuotare in caso di gelo o prima del trasporto 48

Impostazione di base

▷ Umidità iniziale 49
Grado di asciugatura 49
▷ Antipiega 49
▷ Ora 49
▷ Lingua 49

▶ Altre impostazione di base

▷ Sicurezza bambini 49
▷ Memoria tasti 49
▷ Luminosità LCD 49
▷ Contrasto LCD 50
▷ Volume segnale acustico 50
▷ Funzione standby 50
▷ Interfaccia ottica 50
▷ Lingua default 50
▷ Eliminare memoria programmi
«myTop5» 50 ▷ Selezionare ora avvio 50

Anomalie di funzionamento

▶ Segnalazioni di guasto 51
▶ Guida in caso di guasti 51/52

Servizio assistenza

▶ Numero di prodotto e dell'apparecchio 52

Garanzia in abbonamento 52

Note 52

⚠️ Istruzioni per la sicurezza ed avvertimenti
indica fasi di lavoro da eseguire secondo la successione indicata
• conteggi, informazioni generali utili

Consigli per il riciclo

Imballaggio dell'asciugatrice nuova

Smaltire il materiale d'imballaggio secondo le norme.

⚠ Il materiale d'imballaggio non è un giocattolo.

Attraverso il suo trattamento e recupero si risparmiano materie prime e si riduce il volume dei rifiuti.

L'imballaggio può essere restituito al rivenditore o al fornitore.

Tutti i materiali d'imballaggio utilizzati sono compatibili con l'ambiente e riciclabili. Il cartone è costituito dall'80% al 100% da carta riciclata.

Le parti in legno non sono state trattate chimicamente.

I fogli sono in polietilene (PE), i nastri di fasciatura in poli propilene (PP) e le imbottiture, prive di CFC, sono in polistirolo espanso (PS). Questi materiali sono composti puri di idrocarburi e sono riciclabili.

Smaltimento del vecchio apparecchio

⚠️ Rendere inutilizzabili gli apparecchi fuori uso.

Dopo aver sfilato la spina, o dopo che l'elettricista ha smontato il cavo d'allacciamento, tagliare e togliere il cavo di connessione. Distruggere o togliere la serratura dello sportello, per evitare che i bambini giocando ri man gano imprigionati e possano rischiare la vita. I componenti del vecchio apparecchio non possono più essere utilizzati.

Il vostro vecchio apparecchio contiene materiali preziosi, che devono essere inviati ad un centro di recupero.

Assicurarsi che il proprio apparecchio in disuso venga smaltito in modo appropriato.

⚠️ Non conservarlo, né gettarlo con i rifiuti normali.

Per ulteriori informazioni sul riciclaggio di questo prodotto si rivolga al suo comune, all'azienda addetta alla raccolta dei rifiuti o al negozio presso il quale ha acquistatoilprodotto.

Vi preghiamo di collaborare allo smaltimento o al riciclaggio ecologici dell'apparecchio.

Istruzioni per la sicurezza

⚠ Questo apparecchio soddisfa le norme per la sicurezza relative agli apparecchi elettrici. Non si intende finalizzato all'uso da parte di persone (inclusi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o con carenza di espe rienza e conoscenza. Osservare le istruzioni di sicu rezza riportate nel presente manuale e le successive istruzioni per il posizionamento.

Istruzioni generali per la sicurezza:

⚠️ Non salire sulla macchina.

⚠️ Non sedersi, né sorreggersi, né appoggiarsi sul sportello. (Pericolo di ribaltamento!)
⚠️ Non spruzzare mai acqua sull'apparecchio, né pulire con un pulitore ad alta pressione
⚠ Se l'apparecchio non viene usato per lungo tempo, deve essere staccato dall'alimentazione di corrente.
⚠️ Toccare la presa di corrente solo con mani perfettamente asciutte. Staccare la spina, tirando esclusivamente alla presa di corrente e mai il cavo stesso.
⚠️ Le riparazioni devono essere condotte esclusivamente da personale esperto e le parti danneggiate devono essere sostituite esclusivamente da pezzi di ricambio originali del fabbricante dei apparecchi.

Le riparazioni non idonee possono provocare gravi danni materiali e causare pericoli per l'utente. Modifiche all'apparecchio sono possibili solo previo consenso del produttore.

In caso in cui il cavo per l'allacciamento alla rete di questo apparecchio venga danneggiato, questo deve essere sostituito con un cavo di allacciamento particolare, ottenibile presso il produttore o presso il servizio clienti.

Cosa fare prima della messa in funzione:

⚠️ Leggere attentamente le istruzioni allegate, prima di mettere in funzione la vostra asciugatrice. Ci sono importanti informazioni relative all'installazione, all'uso ed alla sicurezza dell'apparecchio. Conservare con cura tutta la documentazione per altre persone che utilizzano l'asciugatrice o per eventuali proprie tari futuri.
⚠ Lasciare installare l'apparecchio a personale esperto e qua li ficato, nel rispetto delle Istruzioni per il posizionamento fornite insieme alla macchina. Non collegare un apparecchio che presenti danni evidenti.
⚠️ Lo spazio intorno all'asciugatrice deve essere sempre libero da filamenti.

Durante l'asciugatura fare attenzione a quanto segue:

⚠ Prima di caricare il bucato, accertarsi che non vi siano corpi estranei o eventualmente animali intrappolati nel cestello. Asciugare nell'asciugatrice solo capi puliti.
⚠️ Asciugare nell'asciugatrice solo capi puliti.
L'asciugatrice non deve essere utilizzata se per il lavaggio sono stati usati prodotti chimici. Biancheria venuta a con fatto con olio da tavola, acetone, alcol, benzina, petrolio, cherosene, smacchiatori, trementina, cera o olio togli-cera, prima dell'asciugatura nell'asciugatrice devono venire lavati in acqua tiepida con una dose aggiuntiva di detersivo.

Oggetti come la gomma piuma (gomma piuma in lattice), cuffie da doccia, tessuti impermeabili, articoli in gomma come capi d'abbigliamento o cuscini contenenti fiocchi di gomma piuma non devono venire asciugati nell'asciugatrice.
⚠ Ammorbidenti o prodotti simili possono essere utilizzati seguendo le rispettive istruzioni per l'uso.
⚠ Un processo di asciugatura dovrebbe sempre concludersi con la fase di raffreddamento completamente riuscita, cosicché la biancheria rimanga ad una temperatura tale da non essere danneggiata. Se l'asciugatura viene interrotta prima e senza che sia stato eseguito il processo di raffreddamento, la biancheria va estratta rapidamente e stesa in modo da permettere al calore di disperdersi. In questo caso è necessario considerare che i capi, in base alla loro temperatura e umidità, in caso di contatto con la pelle potrebbero causare delle ustioni. Si consiglia quindi di indossare dei guanti adatti.
⚠ Tenere gli animali domestici lontani dall'apparecchio.
⚠️ L'apparecchio è concepito esclusivamente per l'asciugatura domestica di tessuti.
Al termine del programma, non introdurre la mano nel cestello ancora rotante.

Durante il trasporto fare attenzione a quanto segue:

Attenzione durante il trasporto dell'asciugatrice: pericolo di ferirsi! Non sollevare l'apparecchio facendo presa sulle parti sporgenti!

Per asciugare correttamente rispettando l'ambiente

Selezione dei capi

Controllare i simboli di asciugatura sulle etichette dei tessuti.

Asciugatura a temperatura normale.

Asciugatura a bassa temperatura.

Non asciugare con l'asciugatrice.

Asciugare nell'asciugatrice solo capi che sono stati lavati con acqua.

Per ottenere un'asciugatura uniforme, suddividere la biancheria per tipo di tessuto e per grado d'asciugatura desiderato.

Caricamento

• Il sistema d'asciugatura più economico e meno nocivo per l'ambiente è quello di caricare la quantità massima di biancheria consentita (vedi capitolo «Tabella dei programmi»).
• Non superare la quantità massima di carico consentita, poiché il sovraccarico pregiudica i risultati dell'asciugatura e squalcisce molto la biancheria.
• Centrifugare i capi in lavatrice o in una centrifuga prima di asciugarli, per eliminare completamente l'acqua. Maggiore è la velocità di centrifugazione, minori saranno i tempi di asciugatura e, di conseguenza, i consumi d'energiaelettrica.

- Centrifugare anche i capi delicati.

Consigli per l'asciugatura

• Chiudere le cerniere lampo, i ganci e gli occhielli. Per favore chiudere i bottoni degli copripiumini e federe. Allacciare le cinture aperte, legare insieme i nastri dei grembiuli, ecc.
• Se possibile, togliere i capi delicati dall'asciugatrice ancora leggermente umidi (selezionare il grado «Asciugatura leggera»). In caso d'eccessiva asciugatura c'è il rischio che si sgualciscano.
• I capi che risultassero ancora umidi al termine del ciclo d'asciugatura (carico misto cotonati) possono essere asciu gati con il programma «Asciugatura a tempo».
• I tessuti lavorati, ad. es. i capi in maglia, potrebbero restringersi con l'asciugatura. Per questo tipo di tessuti non utilizzare il programma «Asciugatura forte»
• Asciugare la lana o i tessuti in misto lana solo con il programma «Lana finish»): pericolo d'infeltrimento!
• Se si desidera asciugare solamente un capo, allora questo si può asciugare in modo uniforme, solo se si integrano altri capi per equilibrare il peso, quali panni di spugna. Oppure si può usare il programma «Asciugatura nel cestello» (Vedi capitolo «Asciugatura nel cestello»).

Non utilizzare l'asciugatrice per i seguenti tessuti:

• Biancheria troppo bagnata: spreco di energia!
• I capi trattati con solventi infiammabili, es. smacchianti o benzina solvente, non devono essere asciugati nella macchina (rischio di esplosione!) e neppure i capi che contengono gommapiuma o schiuma per capelli, solvente per smalto o sostanze simili (rischio di incendio!).

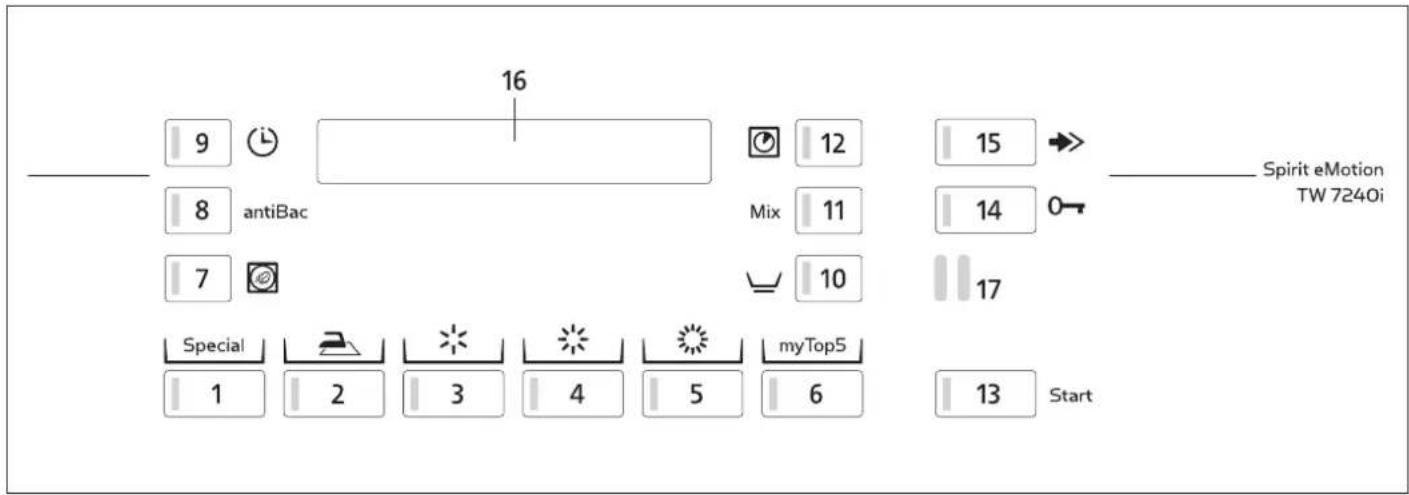

Pannello di comando e visualizzazione

16 9 8 antiBac 7 Special 1 2 3 4 5 myTop5 12 Mix 11 10 15 → 14 0→ 17 13 Start Spirit eMotion TW 7240i

Programmi

1 Programmi speciali
2 Umido per stiratura
3 Asciugatura leggera
4 Asciugatura normale
5 Asciugatura intensa
6 I cinque programmi che selezionate più di frequente

Indicatori

16Displaydigitale

Interface

17 SCS-Schulthess Control System (interfaccia PC per assistenza clienti)

Funzioni supplementari

7 Asciugatura extra lieve
8 Antibatterico
9 Selezionare ora di avvio
10Sintetici
11 Biancheriamista
12Impostadurata
13 Avvio del programma
14 Apertura del sportello
15Cicloveloce

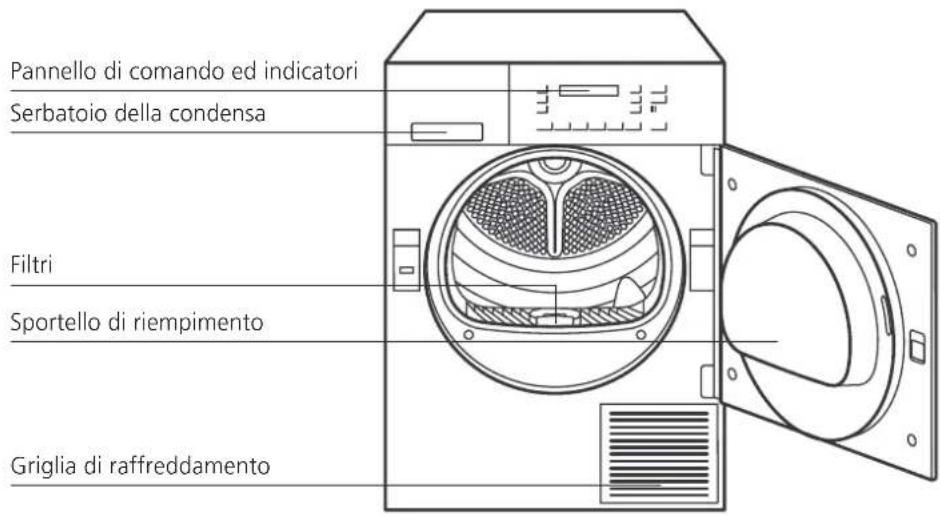

Pannello di comando ed indicatori Serbatoio della condensa Filtri Sportello di riempimento Griglia di raffreddamento

Messa in funzione

Installare l'asciugatrice seguendo le relative istruzioni. Prima di mettere in funzione l'asciugatrice per la prima volta, pulire il cestello con un panno umido.

Preparazione

Controllare che:

▶ Sia inserito il filtro per i pelucchi (vedi capitolo «Avvio del programma»).
▶ La spina sia inserita o l'interruttore a parete acceso.

L'asciugatrice è pronta ad entrare in funzione, se tutte le spie di controllo lampeggiano oppure sono spente.

Nel caso che una spia rimanga continuamente accesa, premere il tasto «Ciclo veloce», finché viene indicato «Selezionare un programma».

Apertura del sportello

Premere il tasto «Apertura del sportello».

• Il sportello si apre.
  ▶ Attenzione: Il sportello si apre solamente se è inserita l'alimentazione di corrente principale. Se dovesse essere mancata la corrente prima dell'apertura del sportello, allora può essere aperto manualmente premendo all'altezza del bloccaggio del sportello.
• La luce del cestello si accende al momento dell'apertura del sportello.

Chiusura del sportello

▶ Per chiudere il sportello, premerlo finché non si sente scattare chiaramente la serratura.

Accertarsi che nel chiudere il sportello non vi rimangano impigliati dei capi.

Se lo sportello non è stato chiuso, un dispositivo di sicurezza impedisce la messa in funzione dell'apparecchio.

Simbolo sull'etichetta	Quantità max. di bianch.	⚠ Vi preghiamo di controllare sempre i simboli riportati sulle etichette dei tessuti.Tessuto/ Tipo di biancheria		Grado d'asciugatura del programma	Tasti per la selezione del programma	Centrifugato in lavatricealla velocitàgiri/min.	Consumo di corrente in kWh ca.	Durata in min. circa
		Capi resistenti e colorati in cotone o lino
	7 kg	● Lenzuola, tovaglie, asciugamani, T-Shirts. magliette polo, vestiti da lavoro	▶ Per capi da stirare con ferro	Umido per stiratura		16001200	1,21,5	8096
		● T-Shirts, magliette polo, abiti, pantaloni, vestiti da lavoro, biancheria intima	▶ Per capi che non devono essere stirati o che devono essere stirati poco	Asciugatura leggera		16001200	1,41,7	97113
		● Asciugamani di spugna e non, canovacci per piatti, lenzuola, biancheria intima, calzini in cotone	▶ Per capi che non devono essere stirati	Asciugatura normale		16001200	1,62,0	112128
		● Accappatoi e lenzuola in spugna● Mai biancheria intima e calze	▶ Tessuti particolarmente spessi o à più strati	Asciugatura intensa		16001200	1,82,2	120137
		Sintetici (che non si stirano) in tessuto sintetico e misto, cotone da non stirare, ad es. viscosa, cupro, modal, poliestere
	3,5 kg	● Pantaloni, abiti, gonne, camicie	▶ Per capi da stirare con ferro	Umido per stiratura		800600	0,40,5	3440
		● Pantaloni, abiti, gonne, camicie, bluse, capi di corsetteria, fuseaux, capi di abbigliamento sportivo ad alto contenuto di fibre sintetiche	▶ Per capi che non devono essere stirati o che devono essere stirati poco	Asciugatura leggera		800600	0,50,6	4451
		● Camicie da uomo, bluse, capi di abbigliamento sportivo, lenzuola, tovaglie, tute sportive	▶ Per capi che non devono essere stirati	Asciugatura normale		800600	0,60,7	5159
		● Giacche a vento, coperto	▶ Tessuti particolarmente spessi o à più strati	Asciugatura intensa		800600	0,80,9	5866
		Biancheria mista in cotone e tessuti sintetici
	3,5 kg	● Pantaloni, abiti, gonne, camicie	▶ Per capi da stirare con ferro	Umido per stiratura		800	0,6 48
		● Pantaloni, abiti, gonne, camicie, bluse, capi di corsetteria, fuseaux, capi di abbigliamento sportivo ad alto contenuto di fibre sintetiche	▶ Per capi che non devono essere stirati o che devono essere stirati poco	Asciugatura leggera		800	0,8 58
		● Camicie da uomo, bluse, capi di abbigliamento sportivo, lenzuola, tovaglie, tute sportive	▶ Per capi che non devono essere stirati	Asciugatura normale		800	1,0 65
		● Giacche a vento, coperto	▶ Tessuti particolarmente spessi o à più strati	Asciugatura intensa		800	1,2 73
		Per i tessuti particolarmente sensibili alle temperature premere il tasto «Asciugatura extra lieve».
		Per asciugatura antibatterica premere anche il tasto «antiBac» (Utilizzare solo per tessuti non delicati).

Simbolo sull'etichetta	Quantità max. di bianch.	⚠ Vi preghiamo di controllare sempre i simboli riportati sulle etichette dei tessuti.Tessuto/ Tipo di biancheria		Grado d'asciugatura del programma	Tasti per la selezione del programma	Centrifugato in lavatricealla velocitàgiri/min.	Consumo di corrente in kWh ca.	Durata in min. circa
		Programmi speciali
	1,5 kg	● Rinfrescare	► Il bucato viene ventilato, senza apportare ulteriore calore.	RinfrescareAsciugatura a tempo freddo 20-90min	1x Special +
	7,0 kg	● Capi resistenti e colorati	► Il bucato si asciuga all'ora impostata, senza il controllo dell'umidità residua.	Asciugatura a tempocaldo 20-150min	2x Special +
	3,5 kg	● Sintetici	► Il bucato si asciuga all'ora impostata, senza il controllo dell'umidità residua.	Asciugatura a tempocaldo 20-150min	2x Special + +
	3,5 kg	● Bluse/Camice	► Le camicie si asciugano fino al livello «Umido per stiratura».Il programma riduce la formazione di pieghe, non danneggia il bucato e facilita anche la successiva stiratura.	Bluse/CamiceUmido per stiratura	3x Special	400 0,9 55
	4,5 kg	● Jeans	● I jeans si asciugano completamente.	JeansAsciugatura normale	4x Special	800600	1,82,0	119132
	2,3 kg	● Sintetico	► Per asciugare capi in seta, capi delicati e biancheria intima, tende e simili.	SinteticoAsciugatura normale	5x Special	200 1,0 49
	3,5 kg	● Lana resistente al lavaggio meccanico	► Il bucato diventa più morbido, ma non è completamente asciutto. Estrarre il bucato subito dopo la fine del programma e disporre orizzontalmente sul panno di spugna.	Lana finishAsciugatura morbida (non completamente asciutta)	6x Special	800 0,1 7
	2,3 kg	● Abbigliamento outdoor	► Per asciugare capi outdoor e piumini, eccetera.	OutdoorAsciugatura normale	7x Special	600 1,2 82
	1 capo	● Piume, Cuscini	► Piumini, cuscini ed altri vengono asciugati a tempo.In presenza di cuscini, se necessario girarli dopo circa 120 min.	Piume, CusciniAsciugatura a tempocaldo 20-150min	8x Special +
	2,3 kg	● Impregnazione	► Dopo l'impregnazione nella lavatrice, è opportuno fissare l'impregnazione nei capi lavati.	ImpregnazioneAsciugatura forte	9x Special	600 1,2 90
	3,5 kg	● LanaScarpeAccessori	► Asciugatura nel cesto per pullover di lana, calze e guanti.Per asciugare delle scarpe da ginnastica, berretti, caschi per bicicletta, animali di peluche, giocattoli, eccetera.Trattamento: Vedi capitolo «Asciugatura nel cestello»	Asciugatura nel per cestelloAsciugatura a tempocaldo 30-150min	10x Special +
		Per i tessuti particolarmente sensibili alle temperature premere il tasto «Asciugatura extra lieve»

Selezione del programma

myTop5

Qui sono memorizzati automaticamente i programmi di lavaggio più frequentemente selezionati da voi.

▶ Digitares e selezionare il proprio programma preferito.

L'elenco dei 5 programmi memorizzati può essere eliminata. (Vedi capitolo «Altre impostazione di base»)

Programmi standard

Il sistema di rilevamento elettronico controlla costante-mente il grado di umidità dei vostri capi e termina il programma automaticamente almomento in cui è stato raggiunto il grado d'asciugatura impostato.

Special myTop5

Premere il tasto del programma corrispondente al grado di asciugatura desiderato.

- Si accende la spia luminosa del programma selezionato.

▶ Per i tessuti delicati selezionare la funzione supplementare «Sintetici».

▶ Per capi misti selezionare la funzione supplementare «Biancheria mista».

Programmi speciali

Con i programmi speciali si possono asciugare in modo mirato alcuni tipi di tessuto.

Premere ripetutamente il tasto Special finché sul display appare il programma desiderato (vedi tabella dei programmi).

Funzioni supplementari

Oltre ai diversi programmi standard la vostra asciu gatrice vi offre la possibilità di creare pro grammi persona lizzati. Selezionare primo un programma standard o speciale. Selezionando una o più funzioni supplementari potete impostare questo programma di asciugatura in base alle caratteristiche specifiche della vostra biancheria. Tali funzioni supplementari rimangono attive esclusivamente per questo programma di asciugatura.

Avete inoltre la possibilità di standardizzare la vostra asciugatrice alle vostre necessità personali, cambiando le impostazioni di base (vedi capitolo «Impostazioni di base»). I cambiamenti effettuati sulla programmazione di base rimangono attivi fino a quando non verranno nuovamente cambiati.

Sintetici

Per capi delicati in tessuto sintetico, tessuti misti o cotone da non stirare.

Biancheria mista

Per biancheria mista in tessuto normale sintetico o misto o cotone.

Imposta durata

Se tra i programmi speciali avete selezionato un programma di asciugatura temporizzato, potete stabilire la durata del programma con il pulsante «Imposta durata» Il tempo d'asciugatura da impostare dipende dal tipo di biancheria, dalla quantità di biancheria e dal conte nuto di umidità.

▶ Premere il tasto del programma.

- La spia luminosa ««Imposta durata» lampeggia ed il tempo d'asciugatura minimo viene indicato.

▶ Selezionare il tempo d'asciugatura premendo più volte il tasto.

Selezionare ora di avvio

Premendo una o più volte il tasto «Selezionare ora di avvio» si può impostare l'ora d'avvio in modo che l'asciugatrice entri in funzione entro le 23,5 ore successive.

Questo consente, ad esempio, di sfruttare la tariffa ridotta per la corrente erogata durante la notte. L'inizio e la fine di un programma possono quindi essere adeguati alle proprie abitudini di vita.

Nel display viene visualizzato il tempo di avvio ed il tempo residuo per finire il programma.

L'ora preselezionata inizia a decorrere dopo l'attivazione del tasto di avvio.

Una volta raggiunta l'ora di avvio, il programma si attiva automaticamente e viene visualizzata la sua durata effettiva.

- In caso d'interruzione di corrente rimane memorizzato il tempo attuale. Non viene tenuta in considerazione la durata dell'interruzione di corrente.

Asciugatura extra lieve

In caso di tessuti particolarmente delicati si può premere il tasto «Asciugatura extra lieve», in modo da ridurre ulteriormente la temperatura.

antiBac

Selezionando il tasto «antiBac», la fase di asciugatura successiva si prolunga ed i batteri ancora presenti vengono completamente distrutti. Utilizzare solo per tessuti non delicati.

Ciclo veloce

Il programma può essere ridotto o interrotto, premendo il tasto «Ciclo veloce».

Avvio del programma

Selezione del programma

Vedi capitolo «Selezione del programma»

Selezione di funzioni supplementari

Vedi capitolo «funzioni supplementari»

Cambiare programma prima dell'avvio del programma

▶ Premere nuovamente il tasto del programma desiderato.

- Lampeggiano nuovamente tutte le spie di controllo delle funzioni supplementari che possono essere selezionate e tutte le impostazioni vengono cancellate.

▶ Selezionare le funzioni supplementari eventuali.

Inserimento della biancheria

Utilizzare l'asciugatrice solo per i capi che sono stati lavati ad acqua.

▶ Inserire nel cestello i capi ben aperti, mischiando i capi grandi e piccoli.

Avvio del programma

Start

▶ Premere il tasto «Start».

- La spia luminosa si accende ed il programma parte automaticamente.

Se è inserito il dispositivo di sicurezza per i bambini:

▶ Tenere premuto il tasto «Start» e azionare il tasto «Ciclo veloce».

Svolgimento del programma / Fase del programma

COLORATI RESISTENTI 00:25h ASCIUGARE antiBac Mix Special myTop5

▶ Nei programmi in base all'umidità residua il sistema di rilevamento elettronico controlla costantemente il grado d'umidità della biancheria.

- Viene visualizzata la durata residua del programma. Questo tempo residuo viene ricalcolato più volte durante l'asciugatura, pertanto l'effettiva fine del programma v aria di alcuni minuti.

▶ Nei programmi a tempo viene indicato il tempo che rimane prima della fine del programma.

A metà e alla fine di un programma, è visualizzato il messaggio «Pulizia in corso». Non estrarre in nessun caso la vaschetta di raccolta della condensa durante questo intervallo di tempo!

Aggiunta di biancheria

effettuabile in ogni momento.

Premere il tasto «Apertura del sportello».

• Il tamburo si ferma.
  ▶ Introdurre la biancheria.
  ▶ Chiudere lo sportello.
  ▶ Premere il tasto «Avvio».

Se è inserito il dispositivo di sicurezza per i bambini:

▶ Tenere premuto il tasto «Start» e azionare il tasto «Ciclo veloce».
- Il processo di asciugatura riprende.

Interruzione del programma

▶ Interrompere il programma premendo più volte il tasto «Ciclo veloce», finché sul display compare «Fine del programma».

Se è inserito il dispositivo di sicurezza per i bambini:

▶ Tenere premuto il tasto «Start» e azionare il tasto «Ciclo veloce».

Fine programma

La fine del programma viene visualizzata dal valore «00:00h», il display indica «Fine programma» e la spia lampeggia.

• Viene emesso un segnale acustico (solamente nel caso in cui è inserita l'apposita funzione di segnalazione.)
• Alla fine del programma, il cestello continua a muoversi a intervalli brevi, per evitare che il bucato non si pieghi (solo con funzione antipieghe attivata, 30 o 60 minuti). Dopodiché la biancheria dovrebbe essere rimossa.

Togliere la biancheria

Premere il tasto «Apertura dello sportello».

• Il tamburo viene illuminato.
  ▶ Togliere la biancheria.
  ▶ Pulire il filtro.vuotare il serbatoio della condensa

Pulizia dei filtri

Utilizzando i capi di biancheria, si vengono a creare dei filamenti, che durante l'asciugatura si staccano e vanno a depositarsi nell'apertura dello sportello.

Quindi il filtro interno a maglia stretta (A) deve essere pulito dopo ogni ciclo d'asciugatura.

Pulizia del filtro A / Pulizia dopo ogni programma di asciugatura

▶ Premere il tasto «Apertura del sportello».
▶ Estrarre il filtro interno a maglia stretta e capovolgerlo.

Pulizia del filtro B / Pulizia settimanale

Il filtro esterno a maglia larga (B) deve essere estratto e pulito solo una volta la settimana.

Come svuotare il serbatoio della condensa

▶ Passare la mano sul filtro e rimuovere in questo modo i filamenti di tessuto.

Può anche accadere che il filtro, anche se apparentemente sottoposto a regolare pulizia, diventi impermeabile a causa di un fine sedimento invi sibile depositatosi nella mascherina del filtro.

Tenere il filtro con una superficie rivolta verso l'alto e versarvi sopra dell'acqua. Se non lascia passare l'acqua, il filtro deve essere pulito con una spazzola sotto l'acqua corrente.
- Nel caso non si riesca a spazzolare via lo sporco depositatosi sul filtro, si deve rimuoverlo con uno spray anticalcare in commercio.
▶ Spruzzare l'anticalcare su tutta la superficie del filtro e lasciare agire il prodotto. Nel caso di sporco ostinato, appoggiare sul filtro un foglio di carta assorbente e spruzzare l'anticalcare in modo che il filtro rimanga umido. Fare agire il prodotto per tutta la notte. Infine pulire il filtro con una spazzola fine sotto l'acqua corrente.

⚠️ L'acqua di condensa non è acqua potabile!

L'acqua di condensa viene raccolta in un contenitore che deve essere svuotato dopo ogni asciugatura.

1. Estrarre il contenitore con attenzione.
2. Svuotare l'acqua di condensa (durante lo svuotamento, il filtro blu si risciacqua con l'acqua uscente)
3. Reinserire il contenitore fino al completo arresto..

Spegnere l'asciugatrice

▶ Chiudere lo sportello
▶ Spegnere l'interruttore a parete.
- Se non è presente un interruttore a parete, il campo di visualizzazione scompare automaticamente e l'asciugatrice passa alla modalità di standby (solo con funzione standby attivata).

Asciugatura nel cestello

Il cestello facilita l'asciugatura di singoli capi in lana resistente al lavaggio meccanico, scarpe sportive in fibra sintetica e similpelle, animali di pezza, giocattoli etc. Il cestello non ruota insieme al tamburo ed è per questo che vi si possono asciugare capi in lana, scarpe sportive o accessori. La lana bagnata non deve essere smossa troppo perché tende ad infeltrire, mentre le scarpe sportive possono rovinare il tamburo con il loro peso.

Controllare il cestello! Non utilizzare mai un cestello rovinato! Mettersi in contatto con il servizio assistenza.

▶ Inserimento del cestello. Il tamburo deve essere vuoto!

Cestello Riporto

1. Inserire i piedini 2. Appoggiare il cestello in alto


Asciugatura di capi singoli

La biancheria deve essere centrifugata! (Risparmio di energia e di tempo)

▶ Inserire i capi di biancheria ben distesi, mai stipati.

La biancheria non deve toccare il tamburo, potrebbe rimanere impigliata e rovinarsi.

Utilizzare il cesto solo insieme al programma speciale «Asciugatura nel cestello».

Pantaloni da uomo Gonne

Asciugatura di scarpe ed accessori

▶ Non impiegare il riporto in caso di scarpe sportive ed accessori (berretti in maglia, caschi da bicicletta, giocattoli, etc.)

Nelle scarpe sportive estrarre in fuori la linguetta.

▶ Togliere dalle scarpe le stringhe, le solette, i cuscinetti per i calcagni.

▶ Mettere nel cestello un asciugamano arrotolato, in modo da creare una certa pendenza e posizionare le scarpe con i tacchi sull'asciugamano.

Selezionare «Asciugatura nel cestello»

Premere il tasto Special 10 volte, fino a quando compare il programma «Asciugatura nel cestello». Se necessario, selezionare delle funzioni extra. Selezionare il tempo di asciugatura impostando la durata.

Pulizia e Cura

Come pulire il filtro del contenitore della condensa

Se compare sul display il messaggio «Acqua condensa piena», allora ne può essere la causa il filtro blu. Pulire con cura il filtro blu per rimuovere un eventuale depositoformatosi:

1. Estrarre il filtro blu tirando verso l'alto.
2. Lavare il filtro sotto l'acqua corrente.
3. Inserire nuovamente il filtro.

Pulizia del supporto del filtro

Ogni tanto è necessario rimuovere i fila menti che si sono depositati sul supporto. Per questa operazione utilizzare un'aspirapolvere o un pennello per spolverare.

▶ Rimuovere il filtro A e B dal supporto degli filtri nell'apertura dello sportello.

▶ Introdurre il tubo dell'aspirapolvere o il pennello per spolverare nella cavità del supporto degli filtri.

Rimuovere interamente i filamenti residui.
Rimontare i due filtri in modo corretto.
▶ Chiudere lo sportello.

Pulizia dei rilevatori d'umidità

Dopo un uso prolungato si possono formare dei fini sedimenti di calcare o ammorbidente sulla parte frontale ed interna del tamburo, su entrambi i rilevatori d'umidità. Nei programmi in base all'umidità residua questo può comportare il mancato raggiungimento del grado di asciugaturadesiderato.

Togliere i sedimenti con un panno imbevuto in aceto.

Pulizia dell'apparecchio

⚠️ Prima di pulire l'apparecchio o eseguire lavori di manutenzione, accertarsi che la corrente sia disinserita.
⚠️ Non spruzzare mai acqua sull'apparecchio, né pulire con un pulitore ad alta pressione
Non utilizzare solventi! Queste sostanze potrebbero danneggiare alcuni componenti dell'asciugatrice; sviluppano vapori tossici e possono provocare un'esplosione! Pulire la parte esterna ed i comandi dell'asciugatrice semplicemente con acqua saponata o con un normale detergente in commercio che non contenga solventi o che non sia abrasivo.

Svuotare in caso di gelo o prima del trasporto

Se l'asciugabiancheria si trova in u locale dove la temperatura può andare sotto zero, oppure deve essere trasportata, è necessario svuotare completamente l'apparecchio.

1. Selezionare un programma d'asciugazione a scelta.
2. Premere il tasto «Avvio». L'acqua di condensazione rimasta nell'apparecchio viene così pompata nello serbatoio della condensa.
3. Dopo circa 5 minuti interrompere il programma con il tasto «Ciclo veloce».
4. Svuotare il serbatoio della condensa.

Impostazioni di base

Sebbene i parametri base dell'asciugatrice siano già stati predisposti in fabbrica, prima dell'avviamento o in quali- si asi momento successivo le funzioni di seguito elencate vi permettono di adattarli alle vostre esigenze personali.

Le impostazioni di base possono essere cambiate solamen te se nessun programma di asciugatura è in esecuzione. Per cambiare un'impostazione di base si deve sempre mantenere premuto il tasto di programma e poi at tivare il tasto «Ciclo veloce». Le relative funzioni vengonovisualizzatesuldisplay.

Tenendo premuto il tasto di programma e premendo più volte il tasto «Ciclo veloce» 🚠a visualizzazione cambia.

Esempio:

Funzione disinserita

Funzione inserita

Umidità iniziale (valore preimpostato 50%)

L'indicazione del tempo residuo sarà più esatta se le impostazioni dell'asciugatrice vengono adattate alla velocità di centrifugazione della vostra lavatrice.

Una velocità di centrifugazione di 1600 giri/min. corrisponde al 50% di umidità iniziale

Una velocità di centrifugazione di 1200 giri/min. corrisponde al 60% di umidità iniziale

Grado di asciugatura (valore preimpostato NORMALE)

Se è inserito «Piu alto», nei programmi in base all'umidi-tà residua «Asciugatura normale» e «Asciugatura forte» la biancheria risulta un po' più asciutta.

Antipiega (valore preimpostato 30MIN)

Attivando questa funzione, alla fine del programma inizia una fase di protezione antipiega della durata di 60 min.

Ora (non preimpostata in fabbrica)

Il tasto consente di regolare le ore e il tasto di regolare i minuti.

Lingua (valore preimpostato DEUTSCH)

Questa impostazione vale temporaneamente per il programma selezionato e alcuni minuti dopo la fine del programma si passa nuovamente alla lingua di default. (Vedi capitolo «Imposta zioni estese/Lingua di default»).

Altre impostazioni di base

▶ La pressione contemporanea su questi tre tasti attiva la visualizzazione delle impostazioni estese.
▶ La pressione ripetuta sul tasto visualizza le impostazioni disponibili.
▶ La pressione sul tasto permette di modificare le varie impostazioni.
▶ Con la pressione sul tasto termina la visualizzazione delle impostazioni.

Sicurezza bambini (valore preimpostato OFF)

Selezionare «Impostazioni estese»!

Il dispositivo di sicurezza per i bambini serve ad evitare che i bambini facciano partire casualmente il programma, oppure lo cambino o lo cancellino.

Avvio di un programma quando è inserito il dispositivo di sicurezza per i bambini:

Tenere premuto il tasto «Start» e azionare il tasto «Ciclo veloce».

Memoria tasti (valore preimpostato OFF)

Selezionare «Impostazioni estese»!

Inserendo la funzione «Memoria tasti» viene salvato il programma speciale eseguito per ultimo, che compare per primo sul display la volta successiva in cui si preme il tasto [Special]. Premendo ripetutamente si possono selezionare in successione i programmi che seguono.

Un programma speciale utilizzato frequentemente può essere richiamato con una sola pressione su un tasto.

A funzione disinserita compare per primo il programma «Rinfrescare».

Luminosità LCD (valore preimpostato 150)

Selezionare «Impostazioni estese»!

Questo tasto 🟢 consente di modificare la luminosità dei carattere visualizzati.

Contrasto LCD (valore preimpostato 26)

Selezionare «Impostazioni estese»!

Questo tasto consente di modificare il livello di contrasto del display.

Volume segnale acustico

(valore preimpostato VOLUME 2

Selezionare «Impostazioni estese»!

Con segnale attivato, al termine del programma viene emesso un segnale acustico ad intervalli regolari.

Il volume può essere regolato su 3 livelli:

Off

Volume 1

Volume 2

Volume 3

Funzione standby (valore preimpostato ON)

Selezionare «Impostazioni estese»!

Se nessun programma è in esecuzione, l'attivazione di questa funzione commuta il funzionamento della macchina nello stato di risparmio energetico. Nel display viene visualizzato il messaggio «ZZZ».

Interfaccia ottica (valore preimpostato OFF)

Selezionare «Impostazioni estese»!

L'attivazione dell'interfaccia ottica (SCS) consente al Servizio Assistenza di comunicare con la macchina tramite PC.

Lingua default (valore preimpostato DEUTSCH)

Selezionare «Impostazioni estese»!

Se si seleziona temporaneamente un'altra lingua tramite i tasti myTop5 e dopo la fine del programma, in modalità standby o dopo mancato funzionamento per un lungo periodo si passa nuovamente alla lingua di default.

Eliminare myTop5

Selezionare «Impostazioni estese»!

myTop5

Con il richiamo di questa funzione, è sempre su «OFF». Per eliminare i programmi preferiti in «myTop5», impostare questa funzione su «ON» e si esce da questa impostazione di base con il tasto di ciclo veloce → in questo modo vengono cancellati i programmi salvati in «myTop5», l'impostazione di base si trova di nuovo in «OFF» e «myTop5» salva di nuovo i vostri programmi preferiti.

Selezionare ora avvio (valore preimpostato: 24 ORE)

Selezionare «Impostazioni estese»!

La selezione per posticipare l'ora di avvio può essere spostata da 24 ore a max. 100 ore.

Anomalie di funzionamento

Segnalazioni di guasto

Nel caso vengano segnalate le seguenti anomalie, il programma può essere fatto ripartire, premendo il tasto «Start», dopo aver eliminato l'anomalia.

▶ Mantenere premuto il tasto «Start» e azionare il tasto «Ciclo veloce».

«CHIUDERE SPORTELLO»

▶ Premero lo sportello finché la chiusura non si inserisce correttamente.

▶ Svuotare il serbatoio della condensa (Vedi capitolo «Avvio del programma»).
Il filtro dei filamenti nel contenitore della condensa è intasato. Pulire il filtro, secondo le relative istruzioni (Vedi capitolo «Pulizia e Cura»).

Se l'apparecchio segnala un messaggio di guasto F--:

▶ Interrompere il programma con il tasto «Ciclo veloce» e selezionare un nuovo programma.

Se la segnalazione di guasto viene ripetuta:

▶ Interrompere per circa 1 minuto l'alimentazione di corrente e poi reinserirla (sfilare la spina o spegnere l'interruttore a parete).
- L'apparecchio è nuovamente pronto ad entrare in funzione, se le spie luminose dei programmi lampeggiano.
▶ Selezionare un nuovo programma.

Se viene ancora indicata la segnalazione di guasto:

▶ Annotarsi il tipo di segnalazione di guasto.
▶ Sfilare la spina o spegnere l'interruttore a parete.
Avvisare il Servizio Assistenza.

Guida in caso di guasti

⚠️ Riparazioni, modifiche o interventi su apparecchi elettrici devono essere eseguiti esclusivamente da personale specializzato. Le riparazioni non idonee possono provocare gravi danni materiali e causare pericoli per l'utente.

⚠️ Per le riparazioni devono essere utilizzati solamente ricambioriginali.

Come eliminare da soli piccole anomalie

La macchina non entra in funzione dopo aver premuto un tasto del programma:

▶ Controllare che l'interruttore a parete sia acceso e la spina sia inserita.

▶ Controllare che tutti i fusibili siano intatti oppure che sia scattato il salvavita.

Il display è oscurato:

L'apparecchio è in modalità di standby. Non si tratta di un errore, basta premere un tasto per riattivare l'apparecchio.

L'apparecchio non entra in funzione:

▶ Non è stato premuto il tasto «Start».

▶ È impostata un'ora d'avvio. Parte solamente dopo che è trascorso il tempo d'avvio selezionato.

L'apparecchio non si accende, il display rimane oscurato, anche dopo aver premuto un tasto:

▶ Controllare che l'interruttore a parete sia acceso e la spina sia inserita.

▶ Controllare che tutti i fusibili siano intatti oppure che sia scattato il salvavita.

▶ Blocco di rete, di regola avviene intorno a mezzogiorno Riattivare l'apparecchio una volta trascorso il periodo del blocco di rete.

Il grado di asciugatura non è stato raggiunto:

Il bucato ancora caldo si percepisce più umido di quello che in realtà è! Lasciare raffreddare il bucato fuori dall'asciugatrice.

Se continua ad essere troppo umido:

▶ Pulire il filtro (vedi capitolo «Avvio del programma»).

▶ Aumentare il grado d'asciugatura (vedi capitolo «Impostazione di base»).

▶ Pulire i rilevatori d'umidità (vedi capitolo «Pulizia e Cura»).

Il singolo capo non raggiunge l'asciugatura desiderata:

Se si desidera asciugare solamente un capo, allora questo si può asciugare in modo uniforme, solo se si integrano altri capi per equilibrare il peso, quali ad esempio panni di spugna.

Il tempo di asciugatura è troppo lungo:

▶ Pulire il filtro (vedi capitolo «Avvio del programma»).

▶ Mancanza di corrente (controllare i blocchi da parte della Società Elettrica).

La biancheria non si asciuga nonostante sia stato impostato il massimo grado di asciugatura:

▶ Il cestello è sovraccarico (vedi capitolo «Tabella dei programmi»).

▶ La biancheria non è stata centrifugata a sufficienza.

▶ L'aerazione dell'ambiente non è sufficiente (aprire la porta o la finestra).

Il filtro è otturato da filamenti di tessuto o di sedimento di calcio (vedi capitolo «Avvio del programma»).

L'apparecchio emette improvvisamente un forterumore:

In mezzo e alla fine di un programma di asciugatura, avviene la pulizia dello scambiatore di calore. Il sollevatore elettromagnetico che fa scattare la pulizia è chiaramente rumoroso. Non si tratta di un errore ed è normale. Durante la pulizia, sul display compare il messaggio «Pulizia in corso». Per la durata di questo messaggio, non deve essere assolutamente estratto il contenitore dell'acqua di condensa!

L'illuminazione del cestello non funziona:

▶ La lampadina è guasta. Per motivi di sicurezza la lampadina deve essere sostituita soltanto dal Servizio Assistenza o da un tecnico.

Consistente aumento d'umidità nell'ambiente:

L'ambiente non è aerato sufficientemente. Provedere ad una sufficiente aerazione dell'ambiente.

Il sportello è bloccato:

Se dovesse essere mancata la corrente prima dell'apertura dello sportello, allo ra può essere aperto manualmente premendo all'al tez za del bloccaggio dello sportello.

Servizio assistenza

Prima di rivolgervi al Servizio Assistenza, verificate se potete eliminare da soli l'anomalia (vedi capitolo «Anomalie di funzionamento»).

In caso di consulenza, anche durante il periodo di garanzia, vi saranno addebitati i costi per l'intervento di un tecnico.

Nel caso non siate in grado di eliminare da soli il guasto, sfilare la spina o spegnere l'interruttore a parete e rivolgersi al Servizio Assistenza.

Comporre il numero della sede centrale del Servizio

Assi stenza (vedi retro della busta). Sarete collegati automaticamente con la filiale del Servizio Assistenza competente per la vostra zona.

Vi preghiamo di indicare al Servizio Assistenza il numero di prodotto ed il numero dell'apparecchio. Troverete questi dati sulla targa di identificazione situata all'interno dello sportello.

Segnare qui i numeri del vostro apparecchio.

No. di prodotto

No. di apparecchio

Garanzia in abbonamento

Trascorso il normale periodo di garanzia di 2 anni, questo può essere prolungato a scelta con un abbonamento di garanzia. Siamo lieti di spedirvi la relativa documentazione.

Conservare il libretto del Servizio Assistenza ed il certificato di garanzia allegati.

Notizen / Notes / Note

E NGLISH

Contents

Used symbols 54

Servizio assistenza Tel. [phone]

Numeri della sede centrale del Servizio Assistenza per la Svizzera

Fax [phone]

Customer Service Tel. [phone]
