MANUALE UTENTE Spirit TopLine 6166 Schulthess

Istruzioni per l'uso delle lavatrici automatiche per le case plurifamiliari e l'industria

SCHULTHESS

Spirit TopLine

6166

CE

Produkte-Nr.

N° de produit 6166

No. di prodotto

Instruktions-Nr.

Siamo lieti che abbiate scelto delle lavacentrifughe-estrattrici professionali Schulthess.

La vostra nuova lavacentrifuga-estrattrice è nata dopo molti anni di ricerche. Le alte esigenze di qualità richieste durante la fase di fabbricazione vi garantiscono un apparecchio di lunga durata.

La sua concezione soddisfa tutte le richieste odierne e future per un moderno trattamento della biancheria. Vi consente di selezionare i programmi in modo vario e personalizzato. Il forte risparmio di acqua, d'energia e di detersivo contribuisce a salvaguardare l'ambiente, oltre ad assicurarvi la massima economità durante il funzionamento della vostra lavacentrifuga-estrattrice.

Vi preghiamo di leggere attentamente queste istruzioni per l'uso, per poter sfruttare tutte le possibilità ed i vantaggi che vi offre la vostra nuova lavacentrifuga-estrattrice. In questo modo vi tutelerete dal provocare danni alla vostra macchina.

Osservate inoltre le Istruzioni per la sicurezza a pagina 44.

Vi auguriamo di poter utilizzare con gioia la vostra nuova macchina Schulthess.

Vostra Schulthess Maschinen SA

Inhaltsverzeichnis

Da tenere sempre in considerazione

▶Info per l'eliminazione dell'apparecchio vecchio 44

▷Imballaggio 44

▷Smaltimento del vecchio apparecchio 44

▶Sicurezza ed avvertenza 44

▶Rispetto per l'ambiente/consigli per risparmiare 44

Ecco la vostra nuova lavatrice

▶Descrizione della lavatrice 45

▶ Vaschetta per i detersivi 46

Consigli per il detersivo e la preparazione della biancheria

▶Detersivi ed altri prodotti 46/47

▶ Preparazione della biancheria 48

▷Selezione dei capi 48

▷Consigli pratici 48

▷Smacciatura 48

Messa in funzione

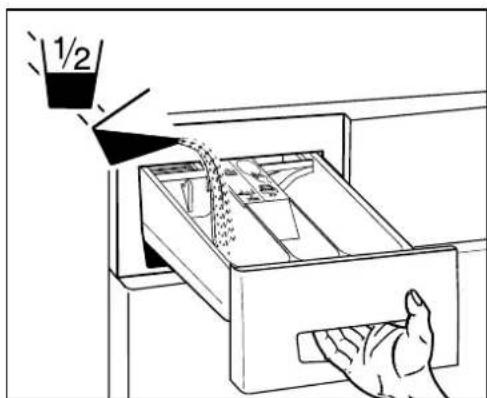

▶Primo ciclo di lavaggio 48

Lavaggio

▶Programmi di lavaggio 49

▶Lavaggio 50

▷Preparazione 50

▷Apertura dello sportello 50

▷Selezione del programma di lavaggio 50

▷Selezione di programmi supplementari 50

▷Selezione di funzioni supplementari 50

▷Introduzione della biancheria 50

▷Chiusura del sportello 50

▷Introduzione del detersivo 51

▷ Avvio del programma 51

▷Durata-/Fase del programma 51

▷Cambiare programma prima dell'avvio del programma 51

▷Interruzione del programma 51

▷Terminare il programma con esclusione centrifuga finale 51

▷Fine programma 51

▷Rimozione della biancheria 51

▷Spegnere la lavatrice 51

▶Programmi supplementari 52

▷Programma espresso 52

▷Programma normale 52

▷Prelavaggio 52

▷Intensivo (Disinfezione) 52

▶Funzioni supplementari 52

▷Impostazione timer 52

▷Riduzione della temperatura 52

▷Velocità di centrifugazione 53

▷Esclusione della centrifuga finale 53

▷Ciclo veloce 53

▶Programmi speciali «s» 53

▷Selezionare il programma speziale 53

▷Selezione di funzioni supplementari 53

▷Introd. d. biancheria/Chius. d. sportello 53

▷Bucato a mano 53

▷Seta 53

▷Abbigliamento pesante 53

▷Abbigliamento sportivo 54

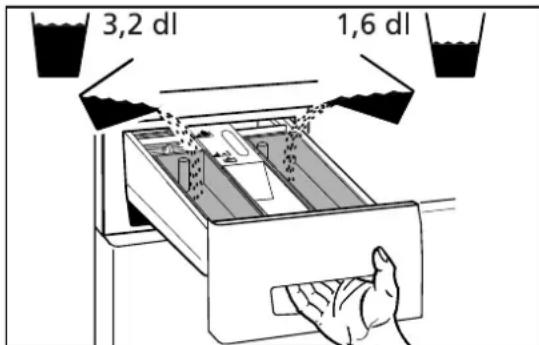

▷Impregnazione 54

▷Tendaggi 54

▷Jeans 54

▷Camicie/Bluse 54

▷Centrifugazione 54

Manutenzione / Cura / Pulizia

▶ Pulire l'apparecchio 55

▷Decalcificazione dell'apparecchio 55

▷Pulizia del cestello 55

▷Tubo d'alimentazione dell'acqua 55

▷Precauzioni antigelo 55

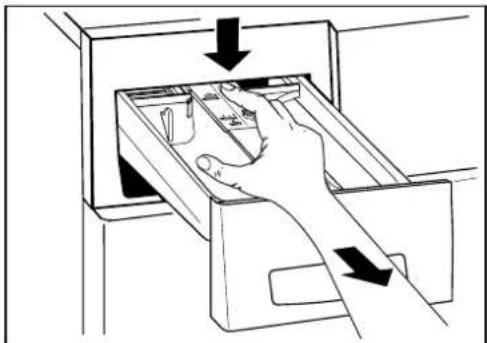

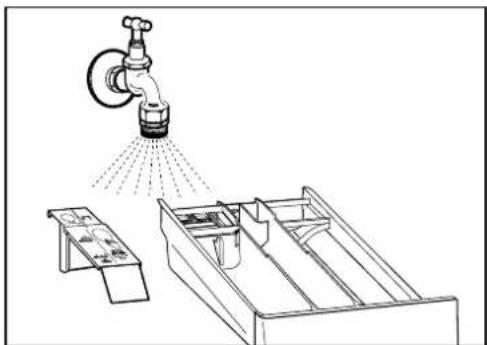

▷Pulizia del cassetto per i detersivi 55

▷Pulire il contenitore per prodotti liquidi 56

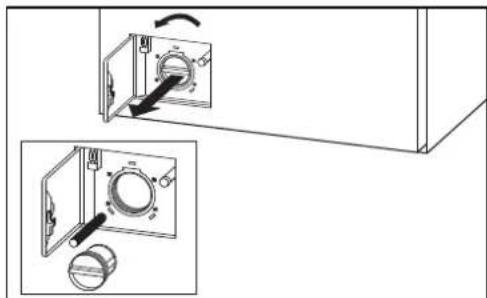

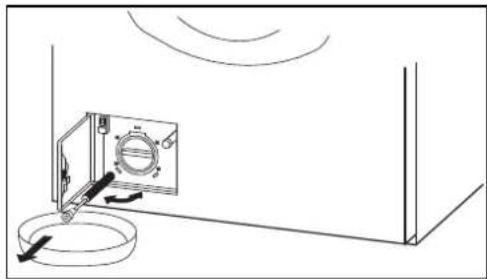

▷Svuotamento di emergenza 56

▶Pulire il filtri d'alimentazione dell'acqua 57

Impostazioni

▶Impostazioni di base 57

▷Risciacquo supplementare 57

▷Aumento del livello dell'acqua il ciclo veloce 57

▷Aumento del livello dell'acqua il ciclo di risciacquo 57

▷Riduzione della velocità di centrifugazione 57

▷Impostazione dell'ora 58 ▷Lingua 58

▶Impostazioni estese

▷Funzione antiallergie 58

▷Dispositivo di sicurezza per bambini 58

▷Arresto risciacquo 58

▷Funzione Memoria 58

▷Programma di lavaggio con sapone 58

▷Programma ammollo 58

▷Funzione Cool-down 58

▷Aerazione a fine programma 58

▷Riduzione del tempo di lavaggio 59

▷Luminosità/Contrasto del display 59

▷Cicalino 59

▷Funzione di standby 59

▷Interfaccia ottica 59

▷Tensione di allacciameto ridotta 59

▷Lingua di default 59

Wash-Card

▶Introduzione della wash-card 59

▶Memorizzare i programmi di lavaggio 59

▶Ritiro della wash-card 59

▶Selezione del programma speziale 59

▶Funzioni supplementari 59

Anomalie

▶Eliminare da soli piccole anomalie 60

▶ Segnalazioni di guasto wash-card 61

Servizio assistenza

▶No. di prodotto/No. di apparecchio 61

Garanzia 61

Informazioni per l'eliminazione dell'apparecchio vecchio

Imballaggio del nuovo apparecchio

Smaltire il materiale d'imballaggio secondo le norme.

Il materiale d'imballaggio non è un giocattolo.

Attraverso il suo trattamento e recupero si risparmiano materie prime e si riduce il volume dei rifiuti. L'imballaggio può essere restituito al rivenditore o al fornitore. Tutti i materiali d'imballaggio utilizzati sono compatibili con l'ambiente e riciclabili. Il cartone è costituito dall' 80% al 100% da carta riciclata. Le parti in legno non sono state trattate chimicamente. I fogli sono in polietilene (PE) e i nastri di fasciatura in polipropilene (PP). Questi materiali sono composti puri a base d'idrocarburi e sono riciclabili. Il materiale delle fasciature è polipropilene (PP).

Smaltimento del vecchio apparecchio

⚠️ Rendere inutilizzabili gli apparecchi fuori uso:

Dopo aver sfilato la spina, o dopo che l'elettricista ha smontato il cavo d'allacciamento, tagliare e togliere il cavo di con-nessione. Distruggere o togliere la serratura dello sportello, per evitare che i bambini giocando rimangano imprigionati e possano rischiare la vita. Il vostro vecchio apparecchio contiene materiali preziosi, che devono essere inviati ad un centro di riciclaggio. Assicuratevi che il vostro vecchio apparecchio venga eliminato secondo le norme. Chiedere alla propria amministrazione municipale l'indirizzo dei centri di raccolta o luoghi di riciclaggio per lo smaltimento degli apparecchi fuori uso. Vi preghiamo di contribuire in questo modo ad uno smaltimento ecologico ed al riciclaggio dei materiali.

Sicurezza ed avvertenze

Questo apparecchio soddisfa le norme per la sicurezza relative agli apparecchi elettrici.

Prima della messa in funzione:

Leggere attentamente le istruzioni allegate, prima di mettere in funzione la vostra lavatrice. Ci sono importanti informazioni relative all'installazione, all'uso ed alla sicurezza dell'apparecchio.
⚠️ Le riparazioni devono essere eseguite esclusivamente da personale specializzato. Le riparazioni non idonee possono provocare gravi danni materiali e causare pericoli per l'utente.
⚠️ Conservare con cura tutta la documentazione per altre persone che utilizzano la lavatrice o per eventuali proprietari futuri.
Installare l'apparecchio secondo le relative istruzioni. Rimuovere e conservare i dispositivi di protezione per il trasporto.
Utilizzare la lavacentrifuga-estrattrice solo dopo avere rimontato tutti i componenti di rivestimento esterni che erano stati tolti, in modo che non sia possibile accedere a componenti sotto tensione o che ruotano.
Non collegare un apparecchio che presenti danni evidenti. In caso di dubbio, chiedere informazioni al Servizio Assistenza o al rivenditore.

Per l'utilizzo della lavatrice:

Questa lavacentrifuga-estrattrice è destinata esclusivamente al lavaggio di biancheria non impregnata con sostanze pericolose o infiammabili.
Con questa lavacentrifuga-estrattrice non si devono assolutamente effettuare lavaggi chimici. Con la maggior parte dei solventi c'è pericolo d'incendio ed esplosione.
In prossimità della lavacentrifuga-estrattrice non depositare o utilizzare benzina, petrolio o sostanze facilmente infiammabili. Pericolo d'incendio ed esplosione!
Non lasciare i bambini in prossimità dell'apparecchio senza controllarli.
Tenere gli animali domestici lontani dall'apparecchio.
La macchina può essere utilizzata esclusivamente per il lavaggio e la pulizia ad umido, nonché per la centrifug di tutti i tessuti, la cui etichetta indica che possono essere sottoposti a questo trattamento.
Non toccare il sportello caldo durante il lavaggio ad alte temperature (pericolo d'ustione).
⚠️ Nel lavaggio ad alte temperature può fuoriuscire del vapore caldo dal tubo di sfiato posto dietro la macchina.

Alla fine del programma di lavaggio:

Non introdurre la mano nel tamburo rotante.
⚠️ Chiudere il rubinetto dell'acqua.
⚠️ Spegnere l'interruttore principale (a parete). Se viene disinserita la corrente, senza chiudere il rubinetto dell'acqua, non entra in funzione il dispositivo di sicurezza anti-allagamento, di cui è dotato l'apparecchio.

Per la sicurezza della lavatrice:

Non salire sulla macchina.
Non sedersi, né sorreggersi, né appoggiarsi sul sportello. (Pericolo di ribaltamento!)

In caso di trasporto:

⚠️ Montare i dispositivi per il trasporto.
Attenzione durante il trasporto della lavatrice: pericolo di ferirsi! Non sollevare l'apparecchio facendo presa sulle parti sporgenti!
A questo proposito osservate anche le Istruzioni per il montaggio.

Rispetto per l'ambiente e consigli per risparmiare

Il sistema di lavaggio più economico e più rispettoso dell'ambiente è quello di caricare la quantità massima di biancheria consentita. Non superare la quantità massima di biancheria indicata. Vedere la tabella dei programmi a pagina 49.

Per risparmiare energia elettrica:

Utilizzare frequentemente un programma dotato della funzione supplementare «Riduzione della temperatura di lavaggio». Con questi programmi, che durano più tempo, si ottengono gli stessi risultati di lavaggio, ma con un consumo di energia ridotto.

Per risparmiare acqua, energia e detersivo:

Non effettuare il prelavaggio per un bucato sporco in modo normale.

Per risparmiare tempo ed energia:

Per un bucato non molto sporco, premere il tasto «breve».

Dosare la quantità di detersivo in base alla durezza dell'acqua, al grado di sporco del bucato ed alla quantità di biancheria. Seguire le istruzioni riportate sulla confezione del detersivo.

Pannello di comando ed indicatori

16 9 12 >> 15 8 11 14 7 10 17 5 40 95 EXPRESS 18 1 2 3 4 5 6 13 Spirit TopLine 6166 swissmade

Programmi (senza prelavaggio)

1 Programmi speciali
2 Lana 30°C
3 Capi colorati 40°C
4 Capi colorati 60°C
5 Capi resistenti 95°C

Funzioni supplementari

6 Programma espresso
7 Temperatura di lavaggio
8 Velocità di centrifuga/Esclusione centrifuga finale
9 Preprogrammazione
10 Programma delicato
11 Programma intensivo
12 Prelavaggio
13 Avvio del programma
14 Apertura del sportello
15 Ciclo veloce

Indicatori

16 Display digitale

Interface

17 Interfaccia Schulthess Control System (PC-Interfaccia)
18 Fessura per l'introduzione della wash-card

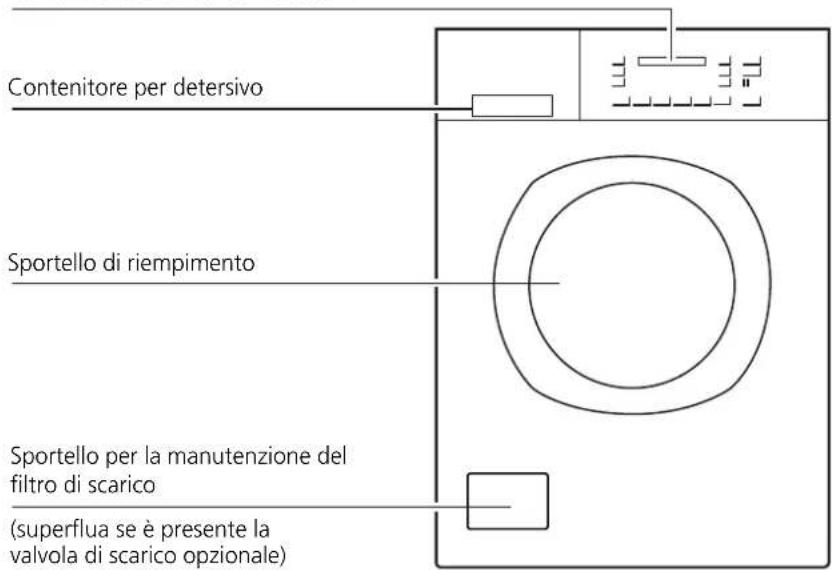

Pannello di comando ed indicatori

Contenitore per detersivo Sportello di riempimento Sportello per la manutenzione del filtro di scarico (superflua se è presente la valvola di scarico opzionale)

Vaschetta per i detersivi

▶ Estrarre il cassetto per i detersivi fino alla battuta d'arresto. Inserire il detersivo o l'additivo nella vaschetta I, II oppure ❖:

Vaschetta I: detersivo per il prelavaggio e ammollo.

Vaschetta II: detersivo per i lavaggi principali, candeggiante, detersivo a componenti, amido, prodotti decalcificanti per programmi di lavaggio con sapone.

Vaschetta ✉: additivi per l'ultima fase di risciacquo, ad es. ammorbidenti.

A seconda dei tipi e della quantità di detersivo, è possibile spostare l'inserto della vaschetta II.

Se si utilizzano piccole dosi di detersivo, ad es. detersivi compatti:

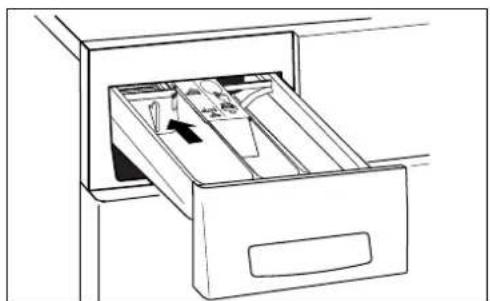

▶ tirare in avanti l'inserto. La freccia sull'inserto indica il simbolo ▲.

Se utilizzate notevoli quantità di detersivo in polvere o in pastiglie (Tabs)

▶spingere l'inserto completamente indietro (così come alla consegna dell'apparecchio).

La freccia sull'inserto indica il simbolo

50 100 50 75

Se si utilizza detersivo liquido:

▶ tirare l'inserto in avanti fino ad arresto e premerlo verso il basso. La freccia sull'inserto indica il simbolo scala graduata riportata sull'inserto facilita il dosaggio del detersivo liquido.

Avvertenza

Potete anche utilizzare un dosatore per detersivo liquido, ad es. una pallina dosatrice, ed inserirlo nel cestello con la biancheria. (vedi pagina 47)

Detersivi ed altri prodotti

È possibile utilizzare tutti i detersivi in commercio per il lavaggio in lavatrice, ad esempio in polvere, compatti (concentrati), in pastiglie (tabs) e liquidi.

Utilizzare detersivi adeguati al tipo di fibra ed ai colori dei tessuti:

● Detersivo universale per capi bianchi

● Detersivo per capi colorati

●Detersivo delicato per capi sintetici, in viscosa e Microfibre

- Detersivo per lana per capi in lana, seta e abbigliamento pesante

Utilizzare l'apposito accessorio per detersivi liquidi nel cassetto del detersivo oppure ricorrere ad ausili per il dosaggio, come ad esempio le apposite palline o i sacchetti acclusi ai detersivi.

Non utilizzare mai detergenti contenenti solventi. C'è pericolo che alcuni componenti dell'apparecchio possano essere danneggiati oppure si sviluppino vapori tossici.

Inoltre possono provocare un incendio o un'esplosione!

I tessuti, che sono stati trattati con detergenti contenenti solventi, devono essere ben sciacquati a mano in acqua chiara, prima di essere lavati in lavatrice.

Utilizzare solamente decalcificatori, coloranti, decoloranti ed altri additivi, nelle cui istruzioni venga riportato chiaramente che possono essere impiegati in lavatrice.

Leggere attentamente le relative istruzioni per l'uso.

Aggiungere gli amidi per biancheria solo all'ultimo risci-acquo, dal momento che in tutti gli altri cicli di lavaggio c'è pericolo d'esplosione.

Conservare tutti i detersivi e gli additivi in modo che non possano essere accessibili ai bambini.

Conservare i detersivi, gli altri prodotti per il lavaggio e gli additivi in un luogo fresco ed asciutto, dal momento che detersivi a grumi possono causare anomalie nel funzionamento.

Dosaggio del detersivo

Soltanto un dosaggio corretto consente di ottenere dei buoni risultati di lavaggio. Osservare i consigli per il dosaggio riportati sulla confezione del detersivo. Badare a che le quantità di dosaggio indicate sulle confezioni si riferiscano al cestello a pieno carico. In caso di quantità di biancheria inferiori, ridurre il dosaggio.

2 prelavaggi

(Soltanto per programmi di lavaggio del Wash-Card possibile)

▶ Estrarre completamente il cassetto del detersivo. Introdurre il detersivo o l'additivo nello scomparto I, II o ✉.

Scomparto I: Detersivo per il prelavaggio.

Il dosaggio per i programmi di lavaggio con 2 prelavaggi deve avvenire in questo modo:

introdurre il detersivo per il primo prelavaggio nello scomparto I.

Chiudere il cassetto del detersivo e avviare la macchina.

Dopo 3 minuti, riaprire il cassetto e introdurre dell'altro detersivo nello scomparto I per il secondo prelavaggio.

Chiudere quindi il cassetto del detersivo, e il programma verrà eseguito del tutto automaticamente.

Scomparto II: Detersivo per il prelavaggio, detersivo modulare, amido.

Scomparto 🌐: Additivi per l'ultimo risciacquo, per es. ammorbidente.

La quantità di detersivo dipende:

- dalla durezza dell'acqua,

qualora non la si conosca, rivolgersi al proprio comune.

Dosare il detersivo in base al valore della durezza dell'acqua.

- dal grado di sporcizia della biancheria:

●leggermente sporca;

nessuna sporcizia o macchia riconoscibile, i capi hanno assorbito, ad esempio, soltanto l'odore del corpo.

Ridurre la quantità di detersivo rispetto al dosaggio consigliato.

Lavare questi tessuti con il programma espresso.

•mediamente sporca

sporco visibile e poche macchie leggere.

Dosaggio normale, come da dosaggio consigliato.

Lavare i tessuti con il programma normale.

•molto spor ca;

sporco e macchie chiaramente riconoscibili.

Dosaggio superiore a quello consigliato.

Eventualmente pretrattare o lasciare in ammollo le macchie.

Lavare i tessuti con prelavaggio o il programma intensivo.

- dalla quantità di biancheria

in caso di cestello a mezzo carico, ridurre la quantità di detersivo di un terzo.

Attenzione a quanto segue:

Troppo poco detersivo;

si nota solo dopo svariati sottodosaggi, la biancheria diventa grigia o non risulta pulita, la biancheria diventa dura (rigida),

è possibile che si formino macchie puntiformi, di colore marrone grigiastro (macchioline di grasso) sulla biancheria, le serpentine potrebbero calcificarsi.

Troppo detersivo comporta;

risultati di lavaggio meno efficaci, eccessiva schiuma nella lavatrice e guasti, maggiore consumo e spese di acqua, programma di lavaggio più lungo, inutili danni ambientali.

Detersivi liquidi e preprogrammazione

(Preselezione dell'ora di avvio vedi pagina 52)

In caso di preselezione dell'ora di avvio, utilizzare un dosatore per detersivo liquido, ad es. una pallina dosatrice, altrimenti il detersivo colerebbe lentamente via dal cassetto per i detersivi e seccherebbe. Se ciò avvenisse più volte, i residui essiccati potrebbero causare delle occlusioni.

Rimuovere i dosatori alla fine del programma!

Per i detersivi liquidi molto densi non è indicato utilizzare il contenitore per i detersivi liquidi.

Decalcificatori

Con acqua della durezza compresa tra 2–4 (13–37° durezza francese) è possibile utilizzare specifici decalcificatori. Rispettare le istruzioni riportate sulla confezione! In questo caso dosare il detersivo secondo i dati relativi al grado di durezza 1 (0–12° durezza francese). Per sciogliere meglio i prodotti, introdurre nella vaschetta prima il detersivo, quindi il decalcificatore.

Detersivo per l'ammollo

Introdurre nella vaschetta I del cassetto per i detersivi.

Selezionare il programma per l'ammollo (vedi pagina 58).

Ammorbidenti

Introdurli nella vaschetta. Non superare la quantità di 200 ml, perché altrimenti l'ammorbidente fuoriuscirebbe. Per evitare delle occlusioni, gli ammorbidenti molto densi dovranno essere allungati con un po' d'acqua in modo da non formare grumi, prima di essere introdotti nella vaschetta.

Candeggianti, smacchiatori

È possibile l'aggiunta di candeggianti e smacchiatori in polvere per capi con macchie difficili invece della candeggina.

Per prima cosa introdurre il detersivo, poi aggiungere il candeggiante in polvere o lo smacchiatore nella vaschetta II. In questo modo i prodotti si sciolgono meglio nell'acqua.

Consigli per la preparazione della biancheria

Selezione dei capi

Non superare le quantità massime di carico, dal momento che l'eccessivo riempimento danneggia il risultato del lavaggio e può comportare danni ai tessuti.

⚠️ Controllare i simboli delle etichette relativi al trattamento dei capi.

I capi contrassegnati con i seguenti simboli non possono essere lavati in lavatrice:

●Non lavare

Selezionare i capi da lavare in base al tipo di tessuto ed al grado di sporco.

Suddividere i capi secondo il colore. Lavare separatamente i capi bianchi da quelli colorati, altrimenti i capi bianchi diventerebbero grigi.

I capi colorati nuovi non devono essere lavati insieme ad altri capi: pericolo di scolorimento!

⚠️ I capi di maglieria in lana o misto-lana devono riportare il testo «lavabile in lavatrice». In caso contrario c'è pericolo d'infeltrimento!

Consigli pratici

▶Rimuovere dalla biancheria i corpi estranei, ad es. spille di sicurezza, graffette, monete ecc.

▶ Eliminare con una spazzola la sabbia eventualmente presente in tasche o risvolti.

▶ Chiudere le cerniere lampo, i ganci, abbottonare i bottoni e chiudere le chiusure con velcro.

▶Abbottonare le federe dei piumini ed i cuscini, allacciare le cinture di stoffa e legare insieme i nastri dei grembiuli.

▶Chiudere le tende con gancini di metallo o plastica in un sacchetto a rete o in un sacchetto di stoffa.

▶Lavare i capi estremamente delicati, quali ad es. collant e tende oppure piccoli capi, quali ad es. calzini o fazzoletti in un sacchetto a rete o in una federa.

▶ I pantaloni, la maglieria e di tessuti stampati, quali ad es. capi in maglia, T-Shirts e felpe dovrebbero sempre essere rivoltati.

▶Controllare che i reggiseni siano compatibili con il lavaggio in lavatrice.

Lavare i reggiseni con rinforzi in un sacchetto a maglie strette, poiché le asticelle durante il lavaggio possono staccarsi, passare attraverso i fori del cestello e provocare danni.

L'azione duratura del sole scolorisce e rende fragili i tessuti delle tende che perdono la loro resistenza. Il lavaggio a macchina può provocare quindi dei danni.

Smacchiatura

Preferibilmente le macchie dovrebbero essere eliminate o almeno trattate subito, quando sono ancora fresche. Provare prima con acqua e sapone. Non sfregare il tessuto, ma solo tamponare.

Le macchie resistenti e secche possono essere talvolta eliminate solo dopo ripetuti lavaggi o ammollo.

Messa in funzione

Installare la lavatrice seguendo le relative istruzioni.

Primo ciclo di lavaggio (senza biancheria)

Eseguire il primo ciclo di lavaggio senza biancheria, per eliminare tutti i residui di acqua rimasti dopo i normali collaudi.

1. △ Accertarsi che il dispositivo per il trasporto sia stato rimosso dalla parte posteriore dell'apparecchio (vedi istruzioni per l'installazione).

2. Aprire il rubinetto dell'acqua.

1/2

1. Estrarre il cassetto dei detersivi fino alla battuta d'arresto.

2. Inserire nella vaschetta II (scomparto a sinistra) un mezzo misurino di normale detersivo. Non adoperare detersivo per capi delicati o per lana, poiché la produzione di schiuma sarebbe eccessiva.

3. Premere il tasto «Capi colorati» 60°

4. Premere il tasto «Avvio». Il programma parte.

5. Quando il programma sarà terminato, la lavatrice è pronta per effettuare il lavaggio.

Programmi di lavaggio

⚠️ Vi preghiamo di controllare sempre i simboli riportati sulle etichette dei tessuti.

Simboli di Quantità max. Tasti per selezione in minuti d'acqua corrente manutenzione di biancheria in kg Tipo di tessuto / di biancheria programma ca. in litri ca. in kWh ca.				Durata Consumo Consumo
	2,1 kg	Lana 30°C► Marchio di pura lana verine con dicitura «non infeltrisce» o «lavabile in lavatrice»► Capi in lana o misto lana lavabili in lavatrice		38/25*	57	0,3
	2,6 kg Delicati 40°C► Capi particolarmente delicati in cotone o tessuti misti, capi sintetici► Tende, vestiti, bluse, gonne		40 +	56 / 36*	68	0,7
	3,5 kg Normali 60°C► Capi facili da lavare o tessuti misti «non stiro» camicie, bluse		60 +	58 / 46*	69	1,0
	3,5 kg Normali 95°C► Cotone con finissaggio lavabile ad alta temperatura► Capi delicati in cotone bianco o in tinte inalterabili da non stirare► Camicie, pannolini, biancheria da letto e per neonato		95 +	63 / 52*	79	1,8
	7 kg	Colorati 40°C► Cotone colorato sensibile alle alte temperature► Abbigliamento sportivo, jeans, pullover		49 / 38*	69	0,7
	7 kg	Colorati 60°C► Cotone colorato, lino► Lenzuola, grembiuli, jeans, asciugamani, camicie, biancheria intima		56 / 45*	69	1,3
	7 kg	Resistenti 95°C► Cotone e lino color bianco e in colori solidi► Biancheria da letto e da tavola, asciugamani, biancheria intima		67 / 54*	69	2,3

Programmi speciali «s»

	2,1 kg	Bucato a mano 20°C► Capi in lana o misto lana lavabili a mano		1x	41	57	0,1
	1,3 kg	Seta 30°C► Abbigliamento lavabile a mano e non contenente lana		2x	44	57	0,3
	1,9 kg	Abbigliamento pesante 30°C► Abbigliamento pesante lavabile► Pantaloni di lana, gonne, bluse, gilet, giacche		3x	36	59	0,2
	2,3 kg	Abbigliamento sportivo 30°C► Tessuti con elevata percentuale di microfibre, GoreTex, SympaTex► Giacche sportive e per il tempo libero, capi impermeabili, tuta di sci		4x	50	85	0,4
	1,8 kg	Impregnazione 30°C► Tessuti con elevata percentuale di microfibre, GoreTex, SympaTex		5x	55	19	0,5
	3,2 kg	Tendaggi 40°C► Capi in tessuto misto o sintetici		6x	65	129	1,0
	3,2 kg Jeans 40°C► Jeans			7x	57	65	0,5
	3,2 kg	Camicie, bluse 40°C► Camicie e bluse in cotone o tessuti misti		8x	49	69	0,6
	7 kg	Centrifugazione► Solo centrifugazione		9x	9		0,1

* Durata del Programma espresso, dopo aver scelto il programma, premere anche il tasto «Espresso». Questa opzione permette di ridurre sia il tempo di lavaggio che i consumi di acqua e di elettricità.

Programmi speciali

Risciacquo separato

Cotone, lino	40+◇+»	35
Tessuti misti di facile manutenzione	60+▽+◇+»	30
Delicati	40+▽+◇+»	27

Risciacquo delicato separato, inamidatura

Cotone, lino	40+◇+»+»	20
Tessuti misti di facile manutenzione	60+◇+◇+»+»	18
Delicati	40+◇+◇+»+»	19

Valori di consumo

I valori di consumo e le durate di programma qui indicati sono orientativi e sono stati rilevati in condizioni di esercizio normali. Sono possibili scostamenti fino ad un mass. del 10%.

Potenza allacciata ridotta

Nel caso di apparecchiature con potenza allacciata ridotta i tempi dei programmi si prolungano di conseguenza.

Raccordo per l'acqua calda

Nel caso di lavatrici dotate di raccordo per l'allacciamento all'acqua calda si deve tener presente quanto segue: La massima temperatura consentita è di 70°C.

• Nei programmi di prelavaggio e di lavaggio lana viene dosata solamente acqua fredda.
• Per temperature superiori a 30°C l'acqua viene miscelata automaticamente secondo la temperatura di lavaggio programmata.

- Per i capi macchiati di sangue o di albume si deve selezionare un programma con prelavaggio, in modo che le macchie vengano lavate via ad una temperatura inferiore a 30°C e non possano fissarsi sul tessuto durante il ciclo di lavaggio principale a temperature più elevate.

Lavaggio

Preparazione

Controllare che:

▶L'interruttore a parete sia acceso
▶Tutti i rubinetti dell'acqua siano aperti.

La lavatrice è pronta ad entrare in funzione, se tutte le spie luminose lampeggiano oppure sono spente. Nel caso che una spia rimanga continuamente accesa, procedere come segue: premere il tasto «Ciclo veloce», finché non si accende la spia luminosa «Fine del programma». Attendere che la spia luminosa lampeggi, quindi premere il tasto «Sportello» (eventualmente estrarre la biancheria).

Apertura dello sportello

▶Premere il tasto «sportello».
- Lo sportello si apre.
▶Attenzione: Lo sportello si apre, solamente se è inserita l'alimentazione di corrente principale.

Selezione del programma di lavaggio

▶Premere il tasto del programma desiderato.
- La spia luminosa del programma selezionato si accende.
- Sul display vengono visualizzati la temperatura di lavaggio, il programma selezionato e il tempo di lavaggio.

Selezione di programmi supplementari

40°C CAPI COLORATI 00:49h EXPRESS

▶Premere il tasto di selezione desiderato (v. Programmi supplementari a pagina 52).
- Verrà visualizzata la descrizione del programma supplementare selezionato.

Selezione di funzioni supplementari

40°C CAPI COLORATI 00:49h EXPRESS

Dopo aver selezionato il programma, lampeggiano le spie luminose delle funzioni supplementari, che all'occorrenza possono essere inserite.

▶ Premere il tasto, oppure i tasti, delle funzioni desiderate. (Vedi funzioni supplementari a pagina 52).
- Si accende la spia luminosa della funzione selezionata, ovvero si accendono le spie luminose delle funzioni selezionate.
- Vengono indicati i valori del programma modificati, come il tempo, la velocità di centrifuga, la temperatura ecc.

Introduzione della biancheria

Prima di introdurre la bianchera, accertarsi che nel tamburo non si trovino dei corpi estranei o che vi siano rimasti rin-chiusi degli animali.
I capi precedentemente trattati con detergenti infiammabili, quali ad es. smacchiatori o trielina, dovranno essere esposti all'aria ad asciugare prima di essere lavati. Pericolo d'esplosione!
Accertarsi che assieme alla biancheria non vengano lavati anche dei corpi estranei (ad es. chiodi, monete, graffette). Corpi estranei o tessuti con rinforzi in metallo possono danneggiare alcuni componenti della lavatrice (ad es. tamburo, vasca). I componenti danneggiati possono a loro volta danneggiare la biancheria.

▶Distribuire uniformemente la biancheria all'interno del tamburo, mischiando capi grandi e piccoli.

Chiusura dello sportello

▶Per chiudere lo sportello, premerlo finché non si sente scattare il dispositivo di chiusura.
▶Accertarsi che non rimangano impigliati dei capi tra lo sportello e la guarnizione di gomma.

Se lo sportello non è stato chiuso, un dispositivo di sicurezza impedisce la messa in funzione dell'apparecchio.

Introduzione del detersivo

Vedi pagine da 46.

Accertarsi che nel cassetto del detersivo non si trovino corpi estranei.

Avvio del programma

▶Premere il tasto «Avvio».

- La spia luminosa si accende ed il programma parte automaticamente.

Nel caso sia inserito il dispositivo di sicurezza per i bambini:

▶Tenere premuto il tasto «Avvio» e attivare il tasto di ciclo veloce.

Avvertenza

▶Macchine con modulo Wash-Card (vedi pagina 59).

Durata del programma / Fase del programma

40°C CAPI COLORATI 00:30h RISIACOLO 5 40 60 85 EXPRESS

Durante l'esecuzione del programma di lavaggio vengono visualizzate sul display le singole fasi e il tempo residuo.

Cambiare programma prima dell'avvio del programma

▶ Premere nuovamente il tasto del programma desiderato.

- Lampeggiano nuovamente tutte le spie luminose delle funzioni supplementari che possono essere selezionate e tutte le altre impostazioni vengono cancellate.

▶Ev. selezionare le funzioni supplementari.

Interruzione del programma

Interrompere il programma premendo più volte il tasto «Ciclo veloce», finché non compare il messaggio «Aprire sportello».

Nel caso sia inserito il dispositivo di sicurezza per i bambini:

▶Tenere premuto contemporaneamente il tasto «Avvio».

▶Selezionare nuovamente il programma.

In caso di ripetizione dell'avvio di programma:

▶ procedere ad un nuovo dosaggio del detersivo

Terminare il programma con esclusione centrifuga finale

Avete selezionato la funzione supplementare «Esclusione della centrifuga finale». La biancheria rimane nell'acqua dell'ultimo risciacquo. La spia luminosa «Risciacquo delicato» dell'indicatore della fase di programma lampeggia. Esistono due possibilità per concludere il programma:

La biancheria deve essere centrifugata

Se in fase di selezione del programma la velocità di centrifugazione non era stata modificata, potete farlo adesso con il tasto
▶Azionare il tasto «Avvio».
- L'acqua viene scaricata e inizia il ciclo di centrifugazione.
▶Premendo il tasto si può interrompere in anticipo la centrifuga per trattare più delicatamente la biancheria (ad. es. le tende).

La biancheria non dev'essere centrifugata

▶ Premere due volte il tasto «Ciclo veloce».
●L'acqua dell'ultimo risciacquo viene scaricata.

Se è inserito il dispositivo di sicurezza per i bambini: ▶ Tenere premuto contemporaneamente il tasto «Avvio».

Fine programma

La fine del programma è segnalata dall'indicazione 00:00h e dal messaggio «Aprire sportello».

Separazione della biancheria

La fase di separazione della biancheria alla fine del programma dura 5 min. (escluso il programma per lana) ed impedisce alla biancheria di sgualcirsi.

Rimozione della biancheria

- Durante la fase di separazione della biancheria: (il cestello ruota ancora/indicatore del tempo 00:00h)

Premere una sola volta il tasto per il ciclo veloce (interruzione del programma)

Premere il tasto per l'apertura dello sportello ▶ rimuovere la biancheria.

- Terminata la fase di separazione della biancheria:

Premere il tasto per l'apertura dello sportello e ▶ rimuovere la biancheria.

⚠️ Togliere dal cestello e dalla guarnizione in gomma eventuali corpi estranei (ad es. graffette)!

Pericolo di formazione di ruggine!

Lasciare lo saportello socchiuso, in modo che la lavatrice possa asciugare.

Spegnere la lavatrice

▶Chiudere ii rubinetti dell'acqua..
▶Spegnere l'interruttore principale (a parete).

Programmi supplementari

Oltre ai diversi programmi di lavaggio standard, la vostra lavatrice vi offre la possibilità d'impostare dei programmi personalizzati. Selezionando uno o più programmi supplementari potete impostare il vostro programma di lavaggio in base alle caratteristiche specifiche della vostra biancheria.

Avete inoltre la possibilità di adattare la vostra lavatrice alle vostre necessità personali, cambiando le impostazioni di base (v. a pagina 57).

Programma espresso

Il programma espresso è adatto per capi non troppo sporchi. Il tempo di lavaggio è più breve.

In caso di minori quantità di biancheria o di biancheria poco sporca, ridurre la quantità di detersivo.

Programma normale

Per tessuti che si lavano facilmente e particolarmente delicati, come cotone, tessuti misti, tessuti sintetici.

Prelavaggio

In caso di biancheria particolarmente sporca, in presenza di macchie difficili o per lavare vestiti da lavoro (ad es. macchie di sangue, segni di proteina, pannoloni). La temperatura di lavaggio è di 30°C. Introdurre ¼ della dose di detersivo nella vaschetta I. Attenzione: nel programma per la lana non viene effettuato il prelavaggio, per non rovinare i capi.

Intensivo (Disinfezione)

Questo programma è indicato per capi molto sporchi e in particolare con macchie resistenti asportabili col candeggio (per es. frutta, caffè, tè, vino rosso, olio). È possibile inserire il programma «Intensivo» per capi resistenti e colorati e per tessuti di facile manutenzione. Il tempo di lavaggio si allunga.

Avvertenza

- I programmi «Intensivo», «Espresso» e «Prelavaggio» si escludono a vicenda, perciò può essere selezionato solamente uno di questi programmi supplementari.

Disinfezione

I programmi Intensivi possono essere utilizzati anche per la disinfezione e disinfettono alle seguenti condizioni :

- Capi colorati 40°C Intensivo: 20 min. a 40°C e 35 litri di liscivia, chimico-termica

●Capi colorati 60°C Intensivo: 20 min. a 60°C e 35 litri di liscivia, chimico-termica

- Capi resistenti 95°C Intensivo: 15min. a 85°C e 35 litri di liscivia, termica

- Capi normali 60°C Intensivo: 20 min. a 60°C e 17,5 litri di liscivia, chimico-termica

●Capi normali 95°C Intensivo: 5min. a 85°C e 17,5 litri di liscivia, termica

- Il disinfettante deve essere inserito nella vaschetta per il lavaggio principale primo del avvio del programma. - Utilizzare i disinfettanti elencati.

Funzioni supplementari

Impostazione timer

Premendo una o più volte il tasto «Impostazione timer» si può impostare l'ora d'avvio in modo che la lavatrice entri in funzione entro le 23,5 ore successive. Questo consente, ad esempio, di sfruttare la tariffa ridotta della corrente erogata durante la notte. L'inizio e la fine di un programma possono quindi essere adeguati alle proprie abitudini di vita. Sul display viene visualizzato il tempo impostato e/o Il tempo mancante al termine del programma. Azionando il tasto «Avvio» inizia il conteggio del tempo preselezionato. Una volta trascorso il tempo di attesa preselezionato, il programma parte automaticamente e viene indicata la durata effettiva del programma scelto.

Avvertenza

• La preprogrammazione funziona solamente se non è stato selezionato il programma d'ammollo (vedi anche pagina 58).
• In caso d'interruzione di corrente il tempo attuale rimane memorizzato. Non viene tenuta in considerazione la durata dell'interruzione di corrente.
• In caso di preselezione dell'ora di avvio, utilizzare un dosatore per detersivo liquido, ad es. una pallina dosatrice, altrimenti il detersivo colerebbe lentamente via dal cassetto per i detersivi e seccherebbe. Se ciò avvenisse più volte, i residui essiccati potrebbero causare delle occlusioni.

Cambiare il tempo preprogrammato

Il tempo preselezionato può essere cambiato in qualsiasi momento, premendo più volte lo stesso tasto.»

Aggiungere la biancheria

Mentre trascorre il tempo preprogrammato, è possibile aggiungere della biancheria.

▶Premere il tasto «Apertura dello sportello»
▶Chiudere lo sportello

▶Premere il tasto «Avvio»

Nel caso sia inserito il dispositivo di sicurezza per i bambini: ▶Premere contemporaneamente il tasto «Ciclo veloce».

Riduzione della temperatura

▶Premendo più volte il tasto dei temperatura di lavaggio si può ridurre la temperatura di lavaggio di 10°C alla volta (sopra gli 80°C di 15°C alla volta). Viene visualizzata la nuova temperatura che può essere modificata anche mentre gira il programma. A una riduzione di temperatura corrisponde un prolungamento della fase di lavaggio. In questo modo si ottiene lo stesso risultato di lavaggio attraverso un minor consumo di energia.

Velocità di centrifugazione

Questa funzione viene utilizzata per ridurre la velocità di centrifugazione o per escludere la centrifuga (vedi paragrafo successivo), in modo che la biancheria non venga rovinata, ad es. per i capi delicati. Se non viene ridotta la velocità di centrifugazione, i capi vengono centrifugati alla velocità massima, che dipende dal programma impostato di volta in volta. Premendo una volta questo tasto, nel display digitale viene indicata la velocità di centrifugazione già programmata.

Premendo più volte il tasto la velocità può essere ridotta. La velocità di centrifugazione minima è di 200 g/min. La velocità della centrifuga può essere cambiata anche mentre viene svolto il programma, ma non mentre essa funziona.

Consiglio per risparmiare

Se i capi devono essere asciugati in un'asciugabiancheria, selezionare un'alta velocità di centrifugazione, poiché la biancheria meglio centrifugata consente di risparmiare molta energia e tempo nell'asciugatrice.

Esclusione della centrifuga finale

La funzione «Esclusione della centrifuga finale» viene utilizzata per evitare che i capi delicati si sgualciscano. La biancheria rimane nell'acqua dell'ultimo risciacquo. (Vedi pagina 51).

Per fermare il ciclo di risciacquo, premere il tasto «Arresto risciacquo».

Potete terminare il programma con centrifuga finale oppure senza centrifuga finale. (Vedi pagina 51).

Ciclo veloce

Il programma può essere ridotto o interrotto, premendo il tasto «Ciclo veloce».

▶(Vedi «Cambiare del programma» a pagina 51).
Inoltre con questo tasto possono essere selezionati anche programmi speciali.
▶(Vedi tabella dei programmi a pagina 49).

Programmi speciali

La vostra lavacentrifuga-estrattrice dispone di dieci programmi speciali che possono essere ampliati con altri 10 programmi grazie alla Washcard.

Selezionare il programma speciale

▶ Premendo da molte volte questo tasto può essere scelto un programma speciale.
●La spia di controllo è accesa.
- Nel display viene indicata la temperatura di lavaggio, il tipo di programma speciale ed il tempo di lavaggio.

Selezione di funzioni supplementari

▶L'impostazione delle funzioni supplementari, come riduzione della temperatura, riduzione della velocità di centrifugazione e arresto risciacquo, va effettuata come per gli altri programmi (v. a pagina 51).

Introduzione della biancheria / Chiusura dello sportello

▶ Queste funzioni sono equivalenti a quelle dei programmi normali (v. a pagina 50).

Bucato a mano 20°C

▶ Capi in lana o misto lana lavabili a mano.

Seta 30°C

▶Tessuti lavabili a mano non contenenti fibre di lana.

Collant e reggiseni vanno lavati all'interno dell'apposito sacchetto.

Abbigliamento pesante 30°C

Con questo programma si possono lavare in modo delicato capi di abbigliamento particolarmente delicati lavabili ad esempio pantaloni in lana, gabardine, gonne, bluse, giacche. Grazie ad un sistema meccanico speciale si riduce la formazione di pieghe. Si può facilitare notevolmente l'ulteriore trattamento dei capi con l'aggiunta di un prodotto adatto per l'apprettatura, ad. es. con l'aggiunta di un prodotto per facilitare la stiratura durante il ciclo di risciacquo.

Non si devono lavare capi di abbigliamento con stecche, fodere o imbottiture: potrebbero restringersi.

Trattamento preliminare: macchie resistenti come grasso, crema solare, rossetto o cosmetici richiedono un tratta- mento preliminare adeguato.

I capi in maglia devono essere lavati necessariamente con il programma «Lana».

Se utilizzate un detersivo liquido per capi in lana, inserire il contenitore ausiliare per prodotti liquidi nella vaschetta II del cassetto del detersivo oppure inserire il detersivo nella pallina dosatrice insieme alla biancheria.

Abbigliamento sportivo 30°C

Questo programma è indicato per capi impermeabili, giacche per lo sport e il tempo libero, nonché moderni tessuti come ad es. GoreTex o SympaTex.

Trattamento preliminare: macchie resistenti come grasso, crema solare, rosetto o cosmetici richiedono un tratta- mento preliminare adeguato.
In caso di macchie di grasso strofinare del detersivo liquido con le dita direttamente sulla macchia.
Non spazzolare: si rischia di rovinare il tessuto! Lasciare agire il detersivo per ca. 5 min. quindi lavare il capo in lavatrice.

Utilizzare esclusivamente detersivo delicato anche per GoreTex e SympaTex.

Se utilizzate un detersivo liquido, inserite il contenitore ausiliare per prodotti liquidi nella vaschetta II del cassetto del detersivo oppure inserite il detersivo nella pallina dosatrice insieme alla biancheria.

Non utilizzare ammorbidente.

L'ammorbidente può ostruire le membrane traspiranti, impedendo il successo e lo svolgimento dell'impregnazione.

Impregnazione 30°C

Questo programma è indicato per una semplice ed efficace impregnazione di capi di abbigliamento outdoor, ad es. tute da ginnastica, piumini e capi impermeabili. Questo particolare procedimento provvede ad un'impregnazione uniforme e duratura.

Tessuti in microfibre, GoreTex e SympaTex devono essere trattati solo con una speciale ed apposita sostanza per l'impregnazione. Utilizzando un normale prodotto c'è il rischio di ostruire le membrane traspiranti.

Trattamento: lavare bene i capi di vestiario prima di effettuare l'impregnazione.

▶ Estrarre il cassetto del detersivo sino ad arresto. Inserire il contenitore ausiliare per prodotti liquidi nella vaschetta I o II del cassetto del detersivo.

3,2 dl 1,6 dl

▶Riempire con 1,6 dl di aceto da pulizia il contenitore per prodotti liquidi nella vaschetta I: l'aceto serve a preparare la biancheria all'impregnazione.

▶Riempire con 3,2 dl di sostanza impregnante il contenitore per prodotti liquidi della vaschetta II.

▶Richiudere il cassetto del detersivo con cautela. Chiu -dendo in modo troppo veloce c'è il rischio che sostanza impregnante ed aceto finiscano insieme nella lavatrice, rendendo impossibile il procedimento di impregnazione.

- Riempire con 1,6 dl di aceto da pulizia il contenitore per prodotti liquidi nella vaschetta I: l'aceto serve a preparare la biancheria all'impregnazione. - Riempire con 3,2 dl di sostanza impregnante il contenitore per prodotti liquidi della vaschetta II. - Richiudere il cassetto del detersivo con cautela. Chiu -dendo in modo troppo veloce c'è il rischio che sostanza impregnante ed aceto finiscano insieme nella lavatrice, rendendo impossibile il procedimento di impregnazione.

Tendaggi 40°C

▶Capi in tessuto misto Programma di lavaggio con elevato livello dell'acqua nelle fasi di lavaggio e di risciacquo, e con bassa velocità di centrifugazione.
▶ Nel caso dei tendaggi, i rullini metallici o cursori di plastica vanno raggruppati in una retina a maglie strette o in un sacchetto.

I vecchi tendaggi sono spesso molto sbiaditi e poco resistenti al lavaggio meccanico, quindi soggetti a danneggiarsi facilmente.

Per evitare la formazione di pieghe alla fine del programma, conviene utilizzare la funzione di arresto risciacquo (v. a pagina 57).

Jeans 40°C

▶Pretrattare eventuali macchie. Per evitare la formazione di pieghe, stendere i jeans direttamente dopo il lavaggio e lasciarli asciugare all'aria oppure stenderli dopo averli asciugati con il programma «Umido per stiratura».

Camicie / Bluse 40°C

▶ A secondo del grado di sporco pretrattare colletti e polsini.

Centrifugazione

▶Per la centrifugazione di tessili (senza risciacquo).
▶ La velocità di centrifugazione è regolabile con l'apposita funzione supplementare (a pagina 52).

Attenzione alla velocità (v. a pagina 57)!

Manutenzione / Cura / Pulizia

Pulire l'apparecchio

Prima di pulire l'apparecchio o eseguire lavori di manutenzione, accertarsi che la corrente sia disinserita.
Non spruzzare mai acqua sull'apparecchio.
Non utilizzare solventi! Queste sostanze potrebbero danneggiare alcuni componenti della lavatrice: sviluppano vapori tossici e possono provocare un'esplosione! Pulire la parte esterna ed i comandi della lavatrice semplicemente con acqua saponata o con un normale detergente in commercio che non contenga solventi e che non sia abrasivo.
Non pulire mai i pannelli laterali al cromo della macchina con prodotti specifici per la pulizia dell'acciaio al cromo.

Decalcificazione dell'apparecchio

In caso di corretto dosaggio del detersivo, generalmente non è necessaria alcuna decalcificazione della lavatrice. Le sostanze decalcificanti contengono acidi che potrebbero danneggiare componenti della lavatrice o macchiare la biancheria. Se tuttavia desiderate decalcificare il vostro apparecchio, rispettate le istruzioni riportate sulla confezione del prodotto.

La formazione di calcare dipende dalla durezza dell'acqua. Per evitare qualsiasi danno all'impianto idrico, dopo ca. 5 anni raccomandiamo di far effetturare da un tecnico una revisione completa della macchina.

Pulizia del cestello

Eliminare le eventuali macchie di ruggine, provocate da pezzi di metallo rimasti nel cestello, con un detergente privo di cloro (controllare la descrizione dei componenti sulla confezione del prodotto).

Non usare mai lana d'acciaio!

Tubo d'alimentazione dell'acqua

Per evitare pericoli d'allagamento, dopo circa 5 anni vi consigliamo di far verificare da un tecnico le condizioni del tubo.

Precauzioni antigelo

Se la lavatrice si trova in un locale dove la temperatura può andare sotto zero, dopo ogni impiego sarà necessario eliminare immediatamente ogni residuo d'acqua dalla pompa e dai tubi di alimentazione e di scarico dell'acqua.

Svuotamento della pompa

Vedi «Svuotamento di emergenza» a pagina 56.

Svuotamento del tubso d'alimentazione dell'acqua

●Chiudere il rubinetto dell'acqua.
- Svitare il tubo collegato al rubinetto dell'acqua, raccogliere l'acqua che fuoriesce in un recipiente.
- Riavvitare il tubo al rubinetto dell'acqua.

Pulizia del cassetto per i detersivi

1. Estrarre il cassetto per i detersivi fino alla battuta d'arresto.
2. Premere sulla parte posteriore, al centro, del coperchio della vaschetta per l'ammorbidente, ed estrarre completamente il cassetto.

1. Lavare sotto l'acqua corrente le vaschette e l'inserto.

1. Introdurre nuovamente l'inserto nel cassetto.

1. Rimettere il cassetto nella lavatrice.


Pulire il contenitore per prodotti liquidi

1. Estrarre il cassetto del detersivo sino ad arresto.
2. Togliere i contenitori per prodotti liquidi (B) dal cassetto del detersivo (C).
3. Estrarre le levette di aspirazione (A) dai contenitori per prodotti liquidi.

A B C

1. Pulire i contenitori per prodotti liquidi e le levette di aspirazione sotto l'acqua corrente.

1. Rimuovere lo sporco, ad es. residui di detersivo, con un apposito attrezzo, ad es. spazzola di nylon.

2. Inserire nuovamente le levette di aspirazione nei contenitori per prodotti liquidi e, se necessario, inserire i contenitori nel cassetto del detersivo.

Svuotamento di emergenza

Uno svuotamento si rende necessario quando:

• Quando appare la segnalazione di guasto «controllare uscita d'acqua e avviare».
• la pompa viene bloccata da corpi estranei (ad es. bottoni, mollette, fili) e l'acqua non viene pompata.
• Se la pompa è otturata possono fuoriuscire fino a 20 litri d'acqua, tenere quindi pronto un secchio.

Pericolo di scottature! Fare prima raffreddare l'acqua bollente.

Procedimento di svuotamento

1. Disattivare l'interruttore principale della corrente elettrica.

2. Aprire il coperchio di manutenzione ribaltabile facendo pressione sulla rientranza.

1. Estrarre il tubo di svuotamento, estrarre il tappo di chiusura, lasciar scorrere l'acqua in un contenitore. Se necessario, ripetere più volte l'operazione.

1. Svitare il coperchio della pompa.

1. Rimuovere i corpi estranei e i residui tessili. Pulire l'interno della pompa. Le alette della pompa devono poter girare liberamente.

2. Riavvitare il coperchio della pompa.

3. Chiudere il tubo di svuotamento.

4. Chiudere il coperchio di manutenzione ribaltabile.

5. Rättivare l'interruttore principale della corrente elettrica.

6. Selezionare il programma di lavaggio ed non appena l'alimentazione dell'acqua si arresta, impostare la fine del programma con il tasto «Ciclo veloce». In questo modo si evita che, nel lavaggio successivo, il detersivo passi nel circuito di scarico, senza essere utilizzato.

Pulire i filtri d'alimentazione dell'acqua

Quando, a rubinetto dell'acqua aperto, non arriva acqua alla lavatrice, o non ne arriva a sufficienza, è necessario pulire i relativi filtri. Viene indicata la segnalazione di guasto «controllare entrata d'acqua e avviare». I filtri si trovano nella connessione a vite tra tubo flessibile e rubinetto dell'acqua.

Procedimento

1. Chiudere il rubinetto dell'acqua.
2. Selezionare il programma, avviare e dopo circa 20 secondi selezionare la fine del programma con il tasto «Ciclo veloce». In questo modo si elimina la pressione dell'acqua nel tubo d'alimentazione.
3. Svitare il tubo collegato al rubinetto dell'acqua e sciacquare il filtro sotto l'acqua corrente.

1. Collegare nuovamente il tubo.
2. Svitare il tubo sul lato posteriore della lavatrice.
3. Estrarre il filtro con delle pinze piatte, pulirlo e rimontarlo.

1. Collegare nuovamente il tubo.
2. Aprire il rubinetto dell'acqua e controllare che non ci siano perdite d'acqua.
3. Chiudere il rubinetto dell'acqua.

Impostazioni

Impostazioni di base

La macchina ha un'impostazione di base di fabbrica. Per adeguare la macchina alle proprie esigenze individuali, le impostazioni possono essere modificate, al momento della messa in funzione o anche dopo, con le funzioni descritte qui di seguito.

Le impostazioni di base possono unicamente essere modificate quando la macchina non sta svolgendo un programma. Per modificare un'impostazione di base, mantenere premuto(i) il(i) tasto(i) del programma e premere quindi il tasto «Ciclo veloce». Le relative funzioni vengono visualizzate sul display. Mantenendo premuto(i) il(i) tasto(i) del programma e premendo ripetutamente il tasto «Ciclo veloce» cambia nel display.

Le impostazioni di base sulla vostra macchina possono essere bloccate. Rimangono tuttavia disponibili le funzioni: «Impostazione dell'ora» e «Lingua».

Esempio:

RISCIACQUO SUPPLEMENTARE ON RISCIACQUO SUPPLEMENTARE OFF

Funzione disinserita

Funzione inserita

Risciacquo supplementare (di fabbrica NO)

Utilizzare questa funzione per ottenere migliori risultati di risciacquo nelle zone con acqua dolce o per persone allergiche.

Aumento del livello dell'acqua il ciclo di lavaggio (di fabbrica NORMALE)

I livelli dell'acqua vengono aumentati durante il ciclo di lavaggio.

Aumento del livello dell'acqua il ciclo di risciacquo (di fabbrica NORMALE)

I livelli dell'acqua vengono aumentati durante il ciclo di risciacquo.

Riduzione della velocità di centrifugazione (di fabbrica NO)

Programma di lavaggio Velocità di centrifugazione in giri/minuto

	1.Red. 2.Red.
	No gradi gradi
Capi resistenti e colorati	1400	1200	1000
Capi facili da lavare 800 700 600
Capi delicati 600 600 400
Lana/Lavaggio a mano	800 600 400

Impostazione dell'ora (non preimpostata in fabbrica)

Il tasto consente di regolare le ore e il tasto di regolare i minuti.

Lingua (valore preimpostato: TEDESCO)

Questa impostazione vale temporaneamente per il programma selezionato e alcuni minuti dopo la fine del programma si passa nuovamente alla lingua di default. (Vedi «Impostazioni estese/Lingua di default»)

Impostazioni estese

▶ La pressione contemporanea su questi tre tasti attiva la visualizzazione delle impostazioni estese.

▶La pressione ripetuta sul tasto visORIZza le impostazioni disponibili.

▶ La pressione sul tasto 60 permette di modificare le varie impostazioni.

▶ La pressione sul tasto >> interrompe la visualizzazione delle impostazioni.

Funzione antiallergie (valore preimpostato: NO)

Selezionare «Impostazioni estese»!

Attivando questa funzione verranno effettuati due risciacqui supplementari per ogni programma di lavaggio in modo da prevenire eventuali allergie della pelle.

Dispositivo di sicurezza per bambini (valore preimpostato:NO)

Selezionare «Impostazioni estese»!

Il dispositivo di sicurezza per i bambini serve ad evitare che i bambini facciano partire casualmente il programma, oppure lo cambino o lo cancellino.

Inizio de programma quando è inserito il dispositivo disicurezza per i bambini:

Tenere premuto il tasto «Avvio» e azionare il tasto «Ciclo veloce».

Arresto risciacquo (valore preimpostato: INDIVIDUALE)

Selezionare «Impostazioni estese»!

L'attivazione di questa generale funzione comporta un arresto automatico del risciacquo in tutti i programmi di lavaggio normale e delicato.

Funzione Memoria (valore preimpostato: NO)

Selezionare «Impostazioni estese»!

L'attivazione della funzione Memoria consente di memorizzare le funzioni supplementari «Temperatura» e «Centrifuga» impostate per ogni programma, in modo da richiamarne automaticamente i relativi valori ogni volta che si seleziona il medesimo programma. I valori sono anche modificabili in qualsiasi momento successivo.

Programma di lavaggio con sapone (valore preimpostato: NO)

Selezionare «Impostazioni estese»!

Se questa funzione è attivata, viene eseguito un risciacquo supplementare.

Programma ammollo (valore preimpostato: NO)

Selezionare «Impostazioni estese»!

Con funzione inserita: tempo d'ammollo massimo: 12 ore.

▶Dopo aver selezionato il programma premendo la funzione supplementare di impostazione timer, impostare il tempo d'ammollo desiderato.

●Fino all'avvio del programma viene indicato il tempo di ammollo impostato e il tempo residuo (1h -12h).

▶Con l'avvio del programma inizia la fase di ammollo.

▶Premendo il tasto di avanzamento rapido (Ciclo veloce), il ciclo di ammollo verrà interrotto e verrà avviato il programma di lavaggio.

Avvertenza:

▶ Introdurre l'ammorbidente nella vaschetta I nel cassetto per i detersivi, e detergenti nella vaschetta II.

▶Il programma d'ammollo deve essere riprogrammato ad ogni ciclo di lavaggio.

In caso d'interruzione di corrente il tempo d'ammollo attuale rimane memorizzato, senza tenere in considerazione la durata dell'interruzione.

Funzione Cool-down (valore preimpostato: NO)

Selezionare «Impostazioni estese»!

(raffreddamento liscivia)

Se la funzione di raffreddamento liscivia è attivata, al termine del ciclo di lavaggio la biancheria resistente viene raffreddata con acqua fredda.

Questo consente di evitare il danneggiamento di tubi di scarico un po' vecchi.

Nei programmi Normale questa funzione di raffreddamento è sempre attiva, indipendentemente dal valore preimpostato, in modo da prevenire la sgualcitura della biancheria.

Aerazione a fine programma (valore preimpostato: SI)

Selezionare «Impostazioni estese»!

Se questa funzione è attivata, a fine programma la biancheria viene aerata per 5 min.

Riduzione del tempo di lavaggio (valore preimpostato: SI)

⚠️ Selezionare «Impostazioni estese»!

Se disattivata, questa funzione comporta il prolungamento dei programmi di lavaggio per capi resistenti, colorati e normali.

Luminosità del display (valore preimpostato: 220)

⚠️ Selezionare «Impostazioni estese»!

Questo tasto consente di modificare la luminosità o il tipo di carattere visualizzato.

Contrasto del display (valore preimpostato: 34)

Selezionare «Impostazioni estese»!

Questo tasto consente di modificare il livello di contrasto del display.

Volume del cicalino (valore preimpostato: VOLUME 2)

⚠️ Selezionare «Impostazioni estese»!

Con cicalino attivato, al termine del programma viene emesso un segnale acustico ad intervalli regolari. Questo tasto consente di regolarne il volume su 3 livelli:

Inattivo

Volume 1

Volume 2

Volume 3

Funzione di standby (valore preimpostato: SI)

Selezionare «Impostazioni estese»!

Se nessun programma è in esecuzione oppure, l'attivazione di questa funzione commuta il funzionamento della macchina nello stato di risparmio energetico. Tutte le spie sono spente.

Interfaccia ottica (valore preimpostato: NO)

Selezionare «Impostazioni estese»!

L'attivazione dell'interfaccia ottica (SCS) consente al Servizio Assistenza di comunicare con la macchina tramite PC.

Tensione di allacciamento ridotta (valore preimpostato: NO)

Selezionare «Impostazioni estese»!

La riduzione della tensione di allacciamento comporta un conseguente prolungamento dei tempi di programma.

No = 400 V 3 N \~ 5.1 kW/10AT

Si = 400 V 2 N \~ 3.7 kW/10 AT

Si = 230V 1 N \~ 1.8 kW/10AT

Si = 230 V 1 N \~ 3.7 kW/16 AT

Lingua di default (valore preimpostato: TEDESCO)

⚠️ Selezionare «Impostazioni estese»!

Se si seleziona temporaneamente un'altra lingua tramite i tasti EXPRESS, 4 minuti dopo la fine del programma, in modalità standby o dopo mancato funzionamento per un lungo periodo si passa nuovamente alla lingua di default.

Wash-Card

Introduzione della wash-card

Introdurre la wash-card con i programmi desiderati con il simbolo ▲ rivolto verso l'alto. Sul display digitale appare il programma di lavaggio memorizzato sulla carta.

Memorizzare i programmi di lavaggio

▶Premendo il tasto vengono memorizzati i programmi speciali.

▶ Appare il messaggio «WASHCARD MEMORIZZATA».

Ritiro della wash-card

La wash-card non è necessaria per il funzionamento in fase di lavaggio.

Selezione del programma speciale

(vedi pagina 53)

▶Dopo aver digitato 10 volte il tasto appare il primo dei 10 possibili programmi sulla wash-card. (1. lavaggio a mano / 2. seta / 3. pannolini da neonato / 4. centrifuga/ 5. 1. pogramma wash-card).

▶Premendo ulteriormente appaiono gli altri programmi sulla wash-card.

Funzioni supplementari

Con i programmi wash-card non è possibile ridurre la temperatura di lavaggio né la velocità di centrifugazione.

Con i programmi wash-card non è possibile attivare l'esclusione della centrifuga finale selezionando la velocità di centrifugazione.

Anomalie

Riparazioni, modifiche o interventi su apparecchi elettrici devono essere eseguiti esclusivamente da personale specializzato. Le riparazioni non idonee possono provocare gravi danni materiali e causare pericoli per l'utente.
Per le riparazioni devono essere utilizzati solamente ricambi originali. Solo utilizzando ricambi originali garantiamo che vengano completamente soddisfatte le richieste di sicurezza poste alle nostre lavacentrifughe-estrattrici.

Eliminare da soli piccole anomalie

Eliminare da soli piccole anomalie La macchina non entra in funzione dopo aver premuto un tasto del programma:

▶Controllare che l'interruttore principale a parete sia acceso o la spina sia inserita.
▶Controllare che tutti i fusibili siano intatti oppure se è saltato il salvavita.

L'apparecchio non entra in funzione:

▶Non è stato premuto il tasto «Avvio».
▶ È impostata un'ora d'avvio. Parte solamente dopo che è trascorso il tempo d'avvio selezionato.

Il detersivo della vaschetta A non viene sciacquato via:

▶ Il tasto «Prelavaggio» non è premuto.

Nel contenitore rimangono residui di detersivo:

▶Il detersivo è umido o a grumi. Asciugare il contenitore prima d'introdurre il detersivo. Nel caso di detersivi compatti e di detersivi liquidi utilizzare i dosatori. Riempire il dosatore con il detersivo e metterlo con la biancheria nel tamburo.

Durante il lavaggio non si vede l'acqua:

▶Nessuna anomalia! L'acqua nella lavatrice si trova al di sotto della zona visibile.

Il risultato del lavaggio non è soddisfacente:

▶ Il grado di sporco era superiore al solito.
▶Cambiare il tipo di detersivo ed il dosaggio.
▶Selezionare la massima temperatura consentita per quel tipo di tessuto.
▶Selezionare un programma di lavaggio più intenso.

Sulla biancheria rimangono residui di detersivo:

▶ Questo non è il risultato di un cattivo risciacquo della vostra lavatrice, ma si tratta di residui non solubili di singoli detersivi senza fosfati, che tendono a depositarsi sui capi sotto forma di macchie chiare.

▶Soluzione: fare asciugare i capi e spazzolarli, oppure eseguire immediatamente un altro risciacquo. Eventualmente cambiare il tipo di detersivo.

Residui grigi sulla biancheria:

In caso di macchie provocate da creme, grassi o olio, talvolta non è sufficiente il normale dosaggio di detersivo; quindi, con il prossimo lavaggio, aumentare la dose. Soluzione: selezionare la massima temperatura consentita per quel tipo di tessuto.

Macchie grigie sulla biancheria:

▶ Queste macchie possono essere state provocate da cosmetici o da ammorbidenti e possono essere state fatte già prima del lavaggio, fuori dalla lavatrice. Soluzione: lasciando il capo in ammollo, in detersivo liquido, alcune macchie possono venire eliminate.

Dopo l'ultimo risciacquo si è riscontrata della schiuma:

▶ Alcuni detersivi tendono a produrre molta schiuma; questo però non influenza in alcun modo il risultato del lavaggio.

Centrifuga ripetuta:

▶ Il sistema di rilevamento squilibri ha riconosciuto uno squilibrio e lo ha eliminato avviando più volte la centrifuga.

Centrifuga insufficiente:

▶Il sistema di rilevamento squilibri ha individuato uno squilibrio che non ha potuto essere eliminato. Quando il tamburo è semivuoto o si lavano capi critici come i tappeti da bagno, la biancheria non viene distribuita in modo regolare. Per proteggere la lavatrice, la velocità di centrifuga viene ridotta a seconda del carico e degli squilibri rilevati.

Vibrazioni durante il lavaggio e la centrifuga:

▶ I dispositivi per il trasporto non sono stati rimossi. Osservare le indicazioni delle istruzioni per l'installazione!
I piedini della lavatrice non sono stati fissati al momento dell'installazione. Allineare nuovamente la lavatrice con la livella a bolla d'aria, dopodiché bloccare i piedini seguendo le istruzioni per l'installazione.

Prolungamento dei programmi/Centrifuga ripetuta:

In presenza di grandi squilibri durante la centrifuga, si possono verificare prolungamenti dei tempi di svolgimento dei programmi, dovuti alla frequente suddivisione dei capi. Soluzione: lavare insieme capi piccoli e grandi, in modo da ridurre lo squilibrio.
▶Caduta di corrente. (Accertarsi che non ci sia stata un'interruzione da parte dell'Azienda elettrica).

Non si riesce ad aprire lo sportello di riempimento:

▶Il programma non è ancora terminato.
▶ È stato selezionato il tasto «Stop dopo risciacquo» (vedi pagina 57).

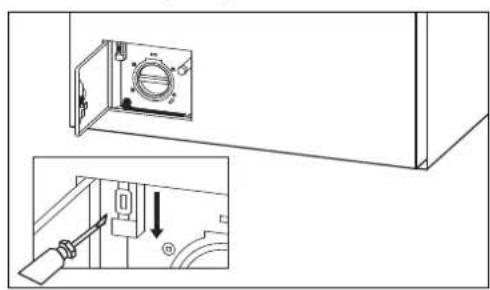

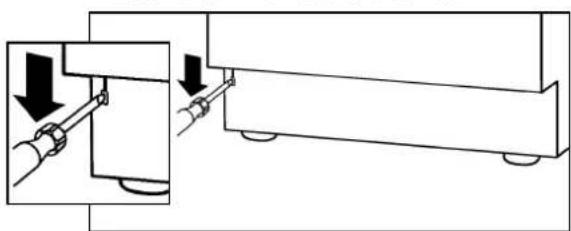

Apertura del sportello in caso di caduta di corrente o guasto all'apparecchio:

▶Chiudere il rubinetto dell'acqua!
▶Eseguire lo scarico d'acqua di emergenza (vedi pagina 56).
▶Tirare l'apertura a trazione.

Modello con pompa di scarico:

Modello con valvola di scarico:

• Lo sportello di riempimento si apre.
  ⚠️ Verificare che il cestello sia fermo, prima di introdurre la mano.

Segnalazioni di guasto

Nel caso vengano segnalate le seguenti anomalie, il programma può essere fatto ripartire premendo il tasto «Avvio», dopo aver eliminato l'anomalia.

▶Tenere premuto il tasto «Avvio» ed azionare il tasto «Ciclo veloce».

«CONTROLLARE ENTRATA D'ACQUA»

▶Aprire il rubinetto dell'acqua e avviare nuovamente la lavatrice.
Se il filtro nel tubo di alimentazione dell'acqua è otturato, vedi «Pulizia dei filtri nell'alimentazione dell'acqua» (pagina 57).
▶Interruzione dell'erogazione dell'acqua.

«CONTROLLARE L'USCITA D'ACQUA»

▶Controllare che il tubo di scarico non sia piegato e che lo scarico dell'acqua presente non sia intasato.
▶Porre un recipiente sotto al filtro di scarico, svitare il coperchio del filtro (ruotandolo verso sinistra) e sfilare lentamente il filtro. Lasciar fuoriuscire l'acqua entro il recipiente, pulire il filtro e reinserirlo (ruotandolo verso destra).

«SI PREGA DI CHIUDERE LO SPORTELLO»

▶Chiudere premendo lo sportello fino a scatto della chiusura, il programma selezionato parte automaticamente.

▶La biancheria non è stata centrifugata.
▶Premere il tasto avvio e poi il tasto per il ciclo veloce per terminare il programma di lavaggio.
▶Aprire lo sportello e distendere la biancheria.
▶Centrifugare la biancheria con l'apposito programma separato.

«BLOCCO DELLA RETE»

▶ La macchina viene bloccata grazie al blocco della rete.
▶Nel momento in cui il blocco viene disattivato, la macchina ricomincia a funzionare automaticamente.

Segnalazioni di guasto Er (Wash-card)

Questo tipo di segnalazioni di guasto si riferisce all'uso della cash-card o della wash-card.

Se l'apparecchio segnala un messaggio di guasto F --:

▶ Interrompere il programma con il tasto «Ciclo veloce» e selezionare un nuovo programma.

Se la segnalazione di guasto viene ripetuta:

▶ Interrompere per circa 1 minuto l'alimentazione di corrente e poi reinserirla. (Sfilare la spina o spegnere l'interruttore principale a parete).
▶L'apparecchio è nuovamente pronto ad entrare in funzione, se le spie luminose dei programmi lampeggiano.
▶Selezionare un nuovo programma.

Se viene ancora indicata la segnalazione di guasto:

▶ Annotarsi il tipo di segnalazione di guasto.
▶Chiudere il rubinetto dell'acqua, sfilare la spina o spegnere l'interruttore principale a parete.
▶Avvisare il Servizio Assistenza.

Servizio assistenza

Prima di rivolgervi al Servizio Assistenza, verificate se potete eliminare da soli l'anomalia. (Vedi «Eliminare da soli piccole anomalie» a pagina 60).

In caso di consulenza, anche durante il periodo di garanzia, vi saranno addebitati i costi per l'intervento di un tecnico.

Sono esclusi dalla garanzia i guasti causati da un uso improprio, nonché da filtri intasati o da corpi estranei.

Nel caso non siate in grado di eliminare da soli il guasto, sfilare la spina o spegnere l'interruttore principale a parete, chiudere il rubinetto dell'acqua e rivolgersi al Servizio Assistenza. Comporre il numero della sede centrale del Servizio Assistenza (vedi retro della busta). Sarete collegati automaticamente con la filiale del Servizio Assistenza competente per la vostra zona.

Vi preghiamo di indicare al Servizio Assistenza il tipo di segnalazione guasto F –, il numero di prodotto ed il numero dell'apparecchio. Troverete questi dati sulla targa d'identificazione visibile a sportello aperto. Segnare qui i numeri della vostra lavatrice.

No. di prodotto

No. di apparecchio

Garanzia

Garanzia 1 anno.

Notizen / Notes / Note

Kundendienst

Numeri della sede centrale del Servizio Assistenza per la Svizzera

Tel. [phone]

Fax [phone]

SCHULTHESS
